Samsung RL-36SBSM, RL-36SBSW, RL-36EBSW, RT36EBSW, RL33EASW User Manual [de]
...
Umweltfreundliche Kühl-Gefrier-Kombination mit R600a
als Kühlmittel und cyclopentan als Flüchtenmittel.
• Diese umweltverträglichen Geräte verwenden das
Kühlmittel R600a und das Treibmittel Pentamethylen.
• Eigenschaften:
ODP (Ozone Depletion Potential, Ozonabbaupotential): 0
GWP (Global Warming Potential, Globales Erderwärmungspotential): Ganz niedrig
Hohe Energieeffizienz
• Der Stromverbrauch wird durch die Verwendung von
R600a und Pentamethylen optimiert.
SUPER-Schnellgefrierfunktion
• Nahrungsmittel bleiben länger frisch, wenn Sie die
SUPER-Schnellgefrierfunktion verwenden.
Frischhaltefach mit etwas über 0 °C
• Schubfach für trockene oder eingewickelte Lebensmittel.
• Schubfach mit regulierbarer Feuchtigkeit für frischen Salat,
Gemüse und Obst.
Kühlschrank oben, Gefrierschrank unten
• Das ausgesprochen benutzerfreundliche Gemüsefach
befindet sich in bequemer Taillenhöhe, da es häufig
verwendet wird.
• Die Schubladeneinteilung des Gefrierabteils reduziert
Temperaturschwankungen und erleichtert das saubere,
praktische Einlagern der Lebensmittel.
Ein-/Ausschalter
• Mit dem Hauptschalter kann das Gerät problemlos
ein- und ausgeschaltet werden, ohne daß Sie den
Netzstecker ziehen müssen.
Digitale Temperaturanzeige
• Im Display werden alle Gerätefunktionen angezeigt, so
daß Sie sie problemlos einstellen können.
Spartaste ECO
• Drücken Sie die Spartaste ECO, um die energieeffizientesten Temperatureinstellungen zu erhalten: -17 °C
im Gefrierabteil und 6 °C im Kühlabteil.
Getrennt abschaltbar (Taste VAC)
• Sie sparen Energie, wenn Sie bei einer Reise oder
längeren Abwesenheit das Kühlabteil abschalten und
nur das Gefrierabteil eingeschaltet lassen.

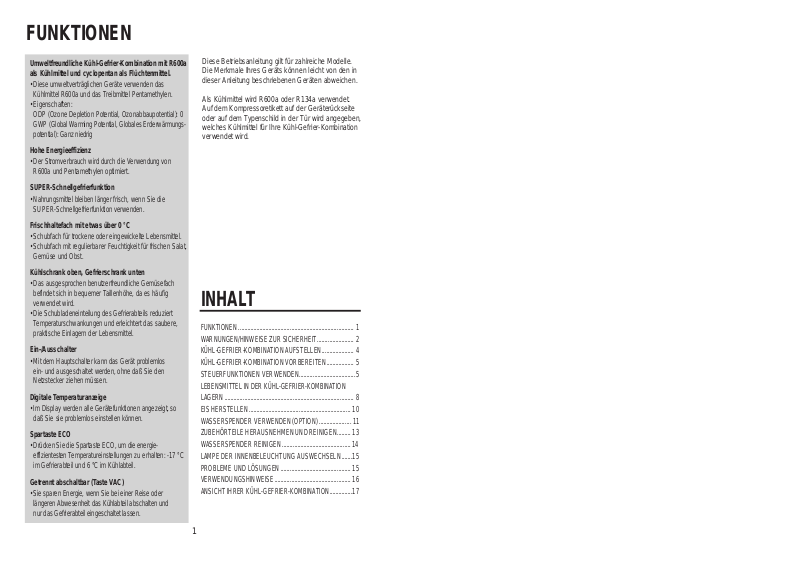

FUNKTIONEN
Diese Betriebsanleitung gilt für zahlreiche Modelle.
Die Merkmale Ihres Geräts können leicht von den in
dieser Anleitung beschriebenen Geräten abweichen.
Als Kühlmittel wird R600a oder R134a verwendet.
Auf dem Kompressoretikett auf der Geräterückseite
oder auf dem Typenschild in der Türwird angegeben,
welches Kühlmittel für Ihre Kühl-Gefrier-Kombination
verwendet wird.
INHALT
FUNKTIONEN............................................................................ 1
WARNUNGEN/HINWEISE ZUR SICHERHEIT........................ 2
KÜHL-GEFRIER-KOMBINATION AUFSTELLEN..................... 4
KÜHL-GEFRIER-KOMBINATION VORBEREITEN.................. 5
STEUERFUNKTIONEN VERWENDEN.....................................5
LEBENSMITTEL IN DER KÜHL-GEFRIER-KOMBINATION
LAGERN ..................................................................................... 8
EIS HERSTELLEN................................................................... 10
WASSERSPENDER VERWENDEN (OPTION)..................... 11
ZUBEHÖRTEILE HERAUSNEHMEN UND REINIGEN......... 13
WASSERSPENDER REINIGEN............................................. 14
LAMPE DER INNENBELEUCHTUNG AUSWECHSELN.......15
PROBLEME UND LÖSUNGEN .............................................. 15
VERWENDUNGSHINWEISE.................................................. 16
ANSICHT IHRER KÜHL-GEFRIER-KOMBINATION...............17
1
32
WARNUNGEN/HINWEISE ZUR SICHERHEIT
Warnung
Halten Sie die folgenden Sicherheitshinweise ein, um Verletzungen, Sachschäden und eine fehlerhafte
Verwendung zu vermeiden. (Bewahren Sie diese Bedienungsanleitung nach dem Durchlesen sorgfältig auf).
Geben Sie die Bedienungsanleitung weiter, wenn die Kühl-Gefrier-Kombination den Eigentümer wechselt.
Lebens- oder Verletzungsgefahr.
Achtung
Gefahr von Verletzungen oder
Sachschäden.
•
Achten Sie darauf, daß Belüftungsöffnungen im
Rahmen und Gehäuse des Geräts nicht abgedeckt
werden.
• Verwenden Sie zur Beschleunigung des Abtauprozesses keine mechanischen oder anderen
Hilfsmittel als die vom Hersteller empfohlenen Mittel.
• Achten Sie darauf, daß der Kühlmittelkreislauf nicht
beschädigt wird.
• Verwenden Sie in der Kühl-Gefrier-Kombination
keine anderen als die vom Hersteller empfohlenen
elektrischen Geräte.
Berühren Sie im Gefrierabteil gelagerte Produkte
und Behälter nicht mit feuchten Händen.
• Dies könnte zu Erfrierungen führen.
Entfernen Sie Fremdkörper von den Metallteilen
des Netzsteckers.
• Andernfalls besteht die Gefahr eines Brandes.
Greifen Sie nicht mit der Hand unter das Gerät.
• Sie könnten sich an scharfen Kanten verletzen.
Wenn Sie den Netzstecker des Geräts gezogen
haben, warten Sie mindestens fünf Minuten,
bevor Sie ihn wieder in die Steckdose stecken.
• Fehlerhafter Betrieb des Gefrierabteils kann zu
Beschädigungen führen.
Wird das Gerät längere Zeit nicht benutzt,
ziehen Sie den Netzstecker.
• Beschädigungen der elektrischen Isolierung
können Brände verursachen.
Lassen Sie Kinder nicht mit dem Bedienfeld
des Geräts spielen.
• Lassen Sie Kinder nicht mit dem Gerät spielen.
• Stellen Sie sich nicht auf die Bodenplatte, lehnen
Sie sich nicht auf das Gerät, und ziehen Sie nicht
an Geräteteilen, Türen usw.
• Reparatur- und Wartungsarbeiten sollten nur von
Fachkräften durchgeführt werden. Reparaturen,
die von nicht qualifizierten Personen ausgeführt
werden, sind eine Gefahrenquelle und können
gefährliche Konsequenzen für den Benutzer des
Gerätes haben.
•
Stecken Sie direkt aus dem Gefrierabteil genommene
Eiswürfel oder Eiscreme nicht sofort in den Mund. (Die
niedrige Temperatur könnte Erfrierungen bewirken.)
Schließen Sie nicht mehrere Geräte an derselben
Steckdose an.
• Dies könnte eine Überhitzung bewirken und einen
Brand verursachen.
Lassen Sie Platz zwischen dem Netzstecker und
der Rückseite der Kühl-Gefrier-Kombination.
• Ein beschädigter Netzstecker könnte durch
Überhitzung einen Brand verursachen.
Spritzen Sie kein Wasser auf die Innen- oder
Außenseite der Kühl-Gefrier-Kombination.
• Es besteht die Gefahr eines Brandes oder
elektrischen Schlages.
Verwenden Sie in der Nähe der Kühl-GefrierKombination kein brennbares Gas.
• Es besteht die Gefahr einer Explosion oder eines
Brandes.
Knicken Sie das Netzkabel nicht, und stellen Sie
keine schweren Gegenstände darauf.
Dies würde eine Brandgefahr verursachen.
Sollte das Netzkabel beschädigt sein, muß es
sofort vom Hersteller, einem zugelassenen
Kundendiensttechniker oder anderen Fachkräften
ausgewechselt werden.
Schließen Sie den Netzstecker nicht mit feuchten
Händen an.
• Sie könnten einen elektrischen Schlag erhalten.
Stellen Sie keinen wassergefüllten Behälter auf
das Gerät.
•
Wenn Wasser auf elektrische Teile gelangt, besteht
die Gefahr eines Brandes oder elektrischen Schlages.
Stellen Sie die Kühl-Gefrier-Kombination nicht
an einem feuchten oder Wasserspritzern
ausgesetzten Platz auf.
•
Eine fehlerhafte Isolierung der elektrischen Teile
kann elektrische Schläge oder Brände verursachen.
Lagern Sie im Kühlschrank keine flüchtigen
oder brennbaren Stoffe.
•
Das Lagern von Benzol, Lösungsmitteln, Alkohol, Äther,
Flüssiggas usw. kann Explosionen verursachen.
Warnung
Warnung
Nicht auseinandernehmen, reparieren oder
verändern.
• Dies könnte einen Brand oder eine Fehlfunktion
verursachen, die zu Verletzungen führt.
Ziehen Sie den Netzstecker aus der Steckdose,
bevor Sie die Lampe der Innenbeleuchtung
auswechseln.
• Andernfalls besteht die Gefahr eines elektrischen
Schlages.
Stellen Sie sicher, daß das Gerät geerdet ist.
• Andernfalls besteht die Gefahr eines
Sachschadens oder elektrischen Schlages.
Entsorgen Sie die Kühl-Gefrier-Kombination
nur, nachdem Sie die Tür oder Türdichtung
entfernt haben.
• Es besteht sonst die Gefahr, daß spielende Kinder
im Gerät eingeschlossen werden.
Dieses Gerät enthält eine geringe Menge des
Kühlmittels Isobutan (R600a), eines
Naturgases mit hoher Umweltverträglichkeit,
das aber brennbar ist.
Achten Sie beim Transportieren und Aufstellen
des Geräts darauf, daß keine Teile des Kühlmittelkreislaufs beschädigt werden.
Austretendes Kühlmittel könnte sich entzünden
oder Augenverletzungen verursachen. Vermeiden
Sie bei Beschädigungen offenes Feuer oder
Zündquellen, und lüften Sie den Raum, in dem
sich das Gerät befindet, mehrere Minuten lang.
•
Damit im Fall eines Lecks des Kühlmittelkreislaufs
kein zündfähiges Gas-Luftgemisch entstehen kann,
ist die Größe des Raumes, in dem das Gerät
aufgestellt werden soll, abhängig von der im Gerät
verwendeten Kühlmittelmenge. Pro 8 g Kühlmittel
muß der Aufstellraum mindestens 1 m
3
groß sein.
Die Kühlmittelmenge Ihres Geräts wird auf dem
Typenschild im Innern des Geräts angegeben.
•
Setzen Sie nie ein Gerät in Betrieb, das
Beschädigungen aufweist. Wenn Sie sich nicht im
klaren sind, wenden Sie sich an Ihren Vertragshändler.
Lagern Sie nicht zu viele Lebensmittel im Gerät.
• Beim Öffnen der Tür könnten Lebensmittel
herausfallen und Verletzungen oder Sachschäden
bewirken.
Legen Sie keine Flaschen oder anderen
Glasbehälter in das Tiefkühlabteil.
• Die Glasbehälter könnten zerbrechen und
Verletzungen bewirken.
Ist die Steckdose lose, schließen Sie den
Netzstecker nicht an.
• Es besteht die Gefahr eines elektrischen
Schlages oder Brandes.
Ziehen Sie nie am Netzkabel, um den Netzstecker
zu entfernen.
• Sie könnten eine Ader abtrennen und einen
Kurzschluß bewirken.
Lagern Sie keine Gegenstände auf dem Gerät.
•
Sie könnten beim Öffnen oder Schließen der Tür
herunterfallen und Verletzungen oder Beschädigungen
am Gerät bewirken.
Lagern Sie keine Arzneimittel, chemischen
Produkte oder anderen temperaturempfindlichen
Produkte im Kühlgerät.
• Produkte, bei denen eine bestimmte Temperatur
genau eingehalten werden muß, dürfen nicht im
Kühlgerät gelagert werden.
Lassen Sie nicht zu, daß sich Kinder an die Tür
hängen.
Achtung
Für das in der Kühl-Gefrier-Kombination verwendete
Kühlmittel und die Gase in der Isolierung sind
spezielle Entsorgungsverfahren vorgeschrieben.
Stellen Sie vor der Entsorgung sicher, daß die Rohre
auf der Geräterückseite nicht beschädigt sind.
Achtung
➀
KÜHL-GEFRIER-KOMBINATION VORBEREITEN
5
Sehen Sie genügend Platz vor, und stellen Sie die Kühl-Gefrier-Kombination auf eine feste
ebene Fläche.
• Wenn das Gerät nicht gerade steht, kann diese zu störenden Geräuschen und schlechten
Kühlleistungen führen.
• Warten Sie mindestens eine Stunde, bevor Sie das Gerät an das Netz anschließen.
Reinigen Sie die Kühl-Gefrier-Kombination.
• Reinigen Sie die Innen- und Außenseiten des Geräts mit einem feuchten Tuch.
Schließen Sie die Kühl-Gefrier-Kombination an einer Wandsteckdose an, die nur für dieses
Gerät verwendet wird.
• Dieses Gerät muß richtig geerdet werden.
Verwendung einer geerdeten und ausschließlich für das
Gerät benutzten Wandsteckdose:
• Wenn Sie eine Steckdose mit einem Erdungspol
verwenden, benötigen Sie keine separate Erdung.
Verwendung einer nicht geerdeten Steckdose:
• Schließen Sie die Erdleitung an die Kupferplatte an, und
graben Sie sie ungefähr 25 cm tief in die Erde ein.
Steht die Vorderseite des Gerätes etwas höher als die Rückseite, läßt sich die Tür leichter öffnen und
schließen.
Füllen Sie die Kühl-Gefrier-Kombination mit Lebensmitteln.
• Es wird empfohlen, Nahrungsmittel erst 2 bis 3 Stunden nach der Inbetriebnahme einzulagern,
wenn das Gerät richtig durchgekühlt ist.
KÜHL-GEFRIER-KOMBINATION AUFSTELLEN
4
Warnung
RICHTIGE AUFSTELLUNG
25cm
Das Gerät ist nach links geneigt.
Drehen Sie den linken einstellbaren Fuß in Pfeilrichtung,
bis das Gerät gerade steht.
Das Gerät ist nach rechts geneigt.
Drehen Sie den rechten einstellbaren Fuß in Pfeilrichtung,
bis das Gerät gerade steht.
Setzen Sie alle Fächer und Ablagen, die für den Transport herausgenommen wurden, richtig ein.
Reinigen Sie die Kühl-Gefrier-Kombination und alle Zubehörteile von Staub, der sich beim
Verpacken und Liefern angesammelt hat.
Die Innenbeleuchtung wird eingeschaltet, wenn Sie die Kühlschranktür öffnen.
Stellen Sie den Temperaturregler auf die kälteste Temperatur, und lassen Sie das Gerät etwa eine
Stunde lang kühlen. Das Gefrierabteil sollte leicht gekühlt sein, und der Motor sollte mit einem
leisen Summen reibungslos laufen.
Das Kernstück der Kühl-Gefrier-Kombination ist ein Kompressor, der immer wieder ein- und
ausschaltet, um die Innentemperatur konstant zu halten. Ein fabrikneuer Kompressor benötigt eine
Einlaufzeit von bis zu fünf Monaten und kann während dieser Zeit stärkere Betriebsgeräusche
entwickeln. Dies ist völlig normal und gibt sich von selbst.
Sie können Lebensmittel in das Gerät einräumen, wenn eine geeignete Kühltemperatur erreicht
ist. Das Gerät benötigt einige Stunden, um die endgültige Kühltemperatur zu erreichen.
Wenn das Gerät nicht richtig funktioniert, überprüfen Sie die Stromversorgung. Falls das Problem
bestehen bleibt, wenden Sie sich an Ihren Vertragshändler.
Führen Sie vor der Inbetriebnahme des Geräts folgende Schritte durch, und prüfen Sie, ob es richtig
funktioniert.
STEUERFUNKTIONEN VERWENDEN
A. Grundmodell
Taste POWER
• Hauptschalter zum Ein-/Ausschalten.
• Damit schalten Sie das Gerät ein und aus.
Taste REF.TEMP
• Mit der Taste REF.TEMP steuern Sie die Kühlschranktemperatur.
• Ursprünglich ist die mittlere Temperatur ausgewählt.
• Es gibt fünf Temperatureinstellungen, denen fünf Leuchtanzeigen zugeordnet sind (
➀
).
Wenn alle Anzeigen leuchten, wurde die kälteste Temperatur ausgewählt.
• Drücken Sie die Taste REF.TEMP, bis die gewünschte Temperatur eingestellt ist.
• Die Temperatur des Gefrierabteils wird automatisch an die Temperatur des Kühlabteils angepaßt.
Loading...
