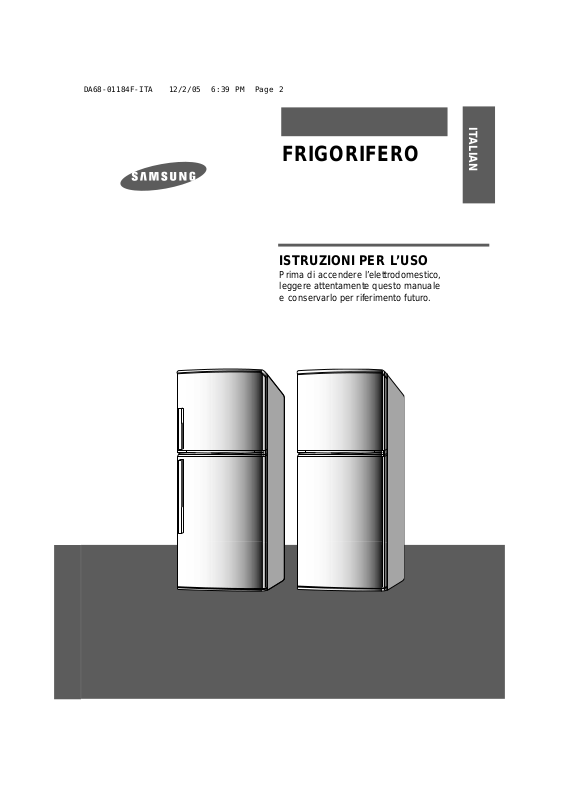

Page 1
FRIGORIFERO
ISTRUZIONI PER L’USO
Prima di accendere l’elettrodomestico,
leggere attentamente questo manuale
e conservarlo per riferimento futuro.
ITALIAN
Page 2
CARATTERISTICHE
Ampia area di conservazione del
congelatore.
-
Conserva grandi quantità di cibo nel con-
gelatore.
Balconcino grande.
- Contiene le bottiglie grandi.
Balconcini regolabili.
- Posizionarli nel modo migliore e in base
all’altezza dei contenitori dei cibi.
1
Page 3
Precauzioni per la
sicurezza
Leggere le istruzioni.
Leggere prima tutte le istruzioni per la
sicurezza e per l’uso di questo apparecchio.
Conservare le istruzioni.
Conservare questo manuale d’uso come
riferimento futuro.
Fare attenzione alle istruzioni.
Seguire tutte le avvertenze e le note
relative a questo frigorifero, che sono
molto importanti.
Seguire le istruzioni
Per ottenere risultati ottimali, seguire tutte
le istruzioni fornite in questo manuale.
Modello e numeri di serie.
Includere sia il numero del modello che il
numero di serie in occasione di qualsiasi
comunicazione con Electrostar o il proprio
rivenditore relativa a questo prodotto.
Sommario
Caratteristiche....................................1
Installazione.......................................3
Précauzioni per l’uso.........................4
Parti
- RT-30/34/37 MA,MB,VA,VB.............5
- Uso dell’erogatore di acqua ............5
Lampada............................................6
Preparazione di base
- Conservazione del cibo
Istruzioni per l’uso
- Controllo della temperatura .............8
- Produzione di cubetti di ghlaccio ....9
- Modello Tipo A................................9
- Modello Tipo B ...............................9
- Scomparto raffreddato ..................10
- Contenitore di verdure...................10
Livellamento dell’apprecchio............10
Rimozione degli accessori .........11-12
Pulizia del frigorifero........................13
Prima di Chiamare l’assistenza tecnica
.........................6
...................7
....14
Questo manuale è realizzato in base al modello
TIPO A, tra il TIPO A, il TIPO B, (P9)
Data di acquisto:
N. di modello:
N. di serie:
2
Page 4
INSTALLAZIONE
Installare questo frigorifero su
11
11
una superficie solida e piana.
Per un uso ottimale, si
22
22
consiglia la temperatura
ambiente normale.Evitare
i luoghi secchi o umidi.
Per un funzionamento otti-
33
33
male, si consiglia la temperatura ambiente normale.
Evitare i luoghi esposti alla
luce solare diretta, in
prossimità di radiatori,termoventilatori, stufe o forni.
Lasciare uno spazio di 50 mm
44
44
tra il frigorifero e il muro.
Se il frigorifero verrà installato
in un’area incassata lasciare
almeno 300 mm di spazio al
di sopra del frigorifero.
Per la sicurezza personale,
55
55
collegare a terracorrettamente
questo apparecchio.
Non collegare a terra questo
frigorifero usando un filo del
telefono o un tubo del gas,
ecc.
3
above 300mm
above 50mm
above 50mm
Page 5
PRÉCAUZIONI PER L’USO
- Non spruzzare acqua sulla parte
11
posteriore del frigorifero.
11
- L’acqua ostacola l’isolamento
delle parti elettriche e potrebbe
provocare una scossa elettrica o
pericoli di scossa.
- Non usare spray infiammabili
come lacca e pittura vicino al
22
22
frigorifero.
- Calore proveniente dall’unità di
refrigerazione potrebbe accendere aerosol infiammabili.
- Non lasciare che i bambini giochi-
no da soli, senza la sorveglianza di
33
33
un adulto nelle vicinanze di un frigorifero e altri elettrodomestici di
grandi dimensioni. Il bambino
potrebbe ferirsi oppure danneggiare
l’elettrodomestico.
- Per evitare di danneggiare il frigorifero o ferire il bambino, non lasciare
che i bambin si dondolino sullo
sportello del frigorifero.
- Per un funzionamento ottimale, non lasciare aperto lo
44
sportello per un tempo superiore al necessario.
44
- Lasciando aperto lo spor tello, l’aria calda entra nel
frigorifero e fa sì che l’unità di refrigerazione utilizzi una
maggiore quantità di energia per mantenere bassa la
temperatura.
- Non conservare prodotti chimici volatili come
55
etere e benzene nel frigorifero.
55
- Si possono formare dei fumi che, oltre a danneggiare il cibo, possono provocare un’esplosione.
- Non utilizzare il frigorifero se non funziona correttamente
o è stato danneggiato.Scollegar lo dalla presa di alimen-
66
66
tazione e chiamare il proprio centro di assistenza.
- Se il cavo di alimentazione è danneggiato, evitare di
correre rischi facendolo sostituire all’azienda produttrice
o al suo centro di assistenza o comunque a personale
qualificato.
4
Page 6
PARTI
MODELLO TIPO A
Uso dell’erogatore di acqua
Vaschetta dei cubetti di ghiaccio
Contenitore del ghiaccio
Controllo della temperatura dello
scomparto del congelatore
congelatore
Scomparto raffreddato
Controllo della temperatura dello
scomparto del frigorifero
Ripiano del frigorifero
Lampada
Balconcini regolabili
Balconcini per bottiglie
Contenitore di verdure
Spingere la levetta con il vetro
sull’erogatore di acqua.
Quando è necessario pulire il serbatoio,
sollevarlo e quindi inclinarlo verso l’esterno
(dopo aver rimosso il tubo di collegamento).
Quando è necessario procedere al
rabbocco,far scorrere il coperchio
verso sinistra e versare l’acqua (usare
solo acqua potabile).
Quando è necessario procedere
alle operazioni dipulizia, rimuovere il tubo dicollegamento.
Prima di usare l’erogatore dell’acqua
1.
Pulire l’acqua prima dell’uso, per rimuovere polvere e altro.
2. Riempire il serbatoio dell’acqua con acqua potabile.
3.
Spingere la levetta dell’erogatore per erogare 3-4 bicchieri
di acqua, pulendo in tal modo il tubo dell’acqua prima dell’uso.
4.
L’erogazione dell’acqua la prima volta potrebbe richiedere
secondi, a causa dell’aria presente all’interno del tubo.
5
1-5
Page 7
SOSTITUZIONE DELLA LAMPADA
Premere la linguetta superiore del coperchio
11
11
della lampada con un qualche strumento,
come un cacciavite, ed estrarla.
- Girare la lampada e sostituirla con una nuova.
22
22
- Rimontare il coperchio della lampada allineandolo nella parte superiore e
premendolo con cura al proprio posto.
PREPARAZIONE DI BASE
Prima dell’uso
Pulire l’elettrodomestico all’interno e
11
all’esterno servendosi di un panno
11
bagnato in aqua calda e di una piccola
quantità di detersivo.
Prima di riaccenderlo, lasciare che il frigorifero si stabilizzi per almeno un’ora.
22
22
Lasciare che lo scomparto del
congelatore si raffreddi per 2-3 ore,
prima di conservare i cibi.
6
Page 8
Conservazione dei cibi
Conservare i cibi in piccole porzioni.
Riporre il cibo in contenitori muniti di
coperchi, incartati o in sacchetti di
plastica per evitare che si asciughino
e che gli odori si mescolino.
Lasciare che i cibi e le bevande calde
si raffreddino fino a temperatura
ambiente, prima di sostituirli nel
frigorifero o nel congelatore.
Lasciare uno spazio sufficiente tra i
cibi, per favorire la circolazione di
aria fresca.
Collocare gli alimenti liquidi nella parte
anteriore del frigorifero, per evitarne il
congelamento.
Asciugare la frutta e la verdura dopo
aver lavata, prima di metterla nel
frigorifero.
7
Page 9
ISTRUZIONI PER L’USO
Controllo della temperatura
PIÙ FREDDO
Girare il controllo della temperatura su “COLDER”, se;
- si devono conservare molti cibi (frigorifero o congelatore)
- si desidera produrre ghiaccio (congelatore)
- si desidera un congelamento veloce (congelatore)
NORMALE
Girare il controllo della temperatura fino al punto
centrale tra “COLDER” e “COLD” per la modalità di
refrigerazione o congelamento normale.
FREDDO
Girare il controllo della temperatura su “COLD”se si
desidera conservare solo una piccola quantità di cibo
nel frigorifero o nel congelatore.
NOTA
Quando l’aria che circonda il frigorifero è al di sotto di 5,
girare il controllo della temperatura su “COLD”per evitare il
congelamento.
8
Page 10
Produzione di cubetti di ghiaccio
(MODELLO TIPO A)
Riempire la vaschetta dei cubetti di
11
ghiaccio con acqua facendo atten-
11
zione a non riempirlo eccessivamente.
Livello dell’acqua
Inserire la vaschetta sul ripiano per
22
22
cubetti di ghiaccio.
Rimozione dei cubetti di ghiaccio
Rimuovere i cubetti di ghiaccio dalla
vaschetta dei cubetti di ghiaccio girando le manopole della vaschetta del
ghiaccio.Assicurarsi che il contenitore
del ghiaccio si trovi al di sotto della
vaschetta dei cubetti di ghiaccio
(vedere l’illustrazione seguente).
Manopole della
vaschetta del
ghiaccio
Produzione di cubetti di ghiaccio
(MODELLO TIPO B)
9
Riempire la vaschetta del ghiaccio
11
11
con acqua facendo attenzione a non
riempirla eccessivamente.
Livello dell’acqua
Afferrare entrambe le estremità della
22
22
vaschetta del ghiaccio, rimuovere i
cubetti di ghiaccio dalla vaschetta
facendola girare delicatamente.
Page 11
Scomparto raffreddato
Questo scomparto aiuta a conservare il gusto dei
cibi e ne prolunga la freschezza congelando solo la
superficie del cibo.Utilizzarlo per conser vare formaggio, carne, merende, pesce o qualsiasi cibo da
consumare dopo poco tempo.
Contenitore di verdure
Questo scomparto mantiene l’umidità e
la freschezza della verdura.Il contenitore di verdure
è chiuso per proteggere le verdure dalle correnti
dirette di aria fredda e per meglio mantenere l’umidità che evita l’essiccamento.
ATTENZIONE
Il contenitore di verdure non è adatto per la conservazione di frutta tropicale, come le banane, i pompelmi, ecc.
LIVELLAMENTO DELL’APPRECCHIO
Per compensare qualsiasi dislivello del
pavimento, regolare l’altezza dell’elettrodomestico girando
il piedino regolabile in senso orario o antiorario. I piedini
regolabili si trovano nella parta anteriore, lungo il bordo
inferiore dello chassis del frigorifero.
Quando il frigorifero si inclina verso
sinistra, girare in senso antiorario il
piedino anteriore sinistro.
Quando il frigorifero si inclina verso
destra, girare in senso antiorario il
piedino anteriore destro.
10
Page 12
RIMOZIONE DEGLI ACCESSORI
Ripiano del congelatore
- Tirare in avanti l’unità vaschetta dei cubetti
di ghiaccio e estrarla dalla scomparto del
congelatore.
- Sollevare verso l’alto il lato anteriore
del ripiano del congelatore per rilasciare i
ganci ed estrarre il ripiano dal congelatore.
Ripiano del frigorifero
- Tirare il ripiano verso di sé finché non
incontra il fermo.
- Inclinare verso l’alto la parte anteriore del
ripiano e continuare ad estrarlo.
Coperchio e contenitore di
verdure
- Tirare il coperchio delle verdure verso di
sé ed estrarre il frigorifero.
-
Sollevare il coperchio ed estrarlo dal frigorifero.
11
Page 13
Scomparto raffreddato
- Tirare lo scomparto raffreddato verso di
sé finché non incontra il fermo.
- Inclinare verso l’alto la parte anteriore
del ripiano e continuare ad estrarlo.
Balconcino regolabile
Tirarlo verso l’alto per rilasciare le
linguette, quindi estrarlo dal frigorifero.
(Questi balconcini sono regolabili e
possono essere posizionati per soddisfare
al meglio le proprie esigenze.)
Balconcini per bottiglie
Tirarli verso l’alto per rilasciare le linguette,
quindi estrarli dal frigorifero.(Questo balconcino per bottiglie non è regolabile; può
essere inserito solo in una posizione.)
12
Page 14
PULIZIA DEL FRIGORIFERO
Fessure di evaporazione nel
congelatore
Pulire l’area della fessura con un panno
pulito, asciutto e morbido.
Attenzione : non lasciare che sostanze
o corpi estranei ostruis-
cano queste aperture.
Parti interne
Dopo aver rimosso tutti i ripiani, pulire
l’elettrodomestico usando un panno
pulito e morbido inumidito di acqua
calda e detergente leggero.
Guarnizioni dello sportello
Pulire regolarmente le guarnizioni dello spor tello
dopo aver usato un panno pulito e morbido bagnato in
acqua calda e in un detergente leggero.Fare attenzione
a non danneggiare le guarnizioni.
Attenzione: la sporcizia incrostata negli sportelli non
consente la chiusura corretta degli sportelli.
Se gli sportelli non sono chiusi correttamente,si verifica uno spreco di energia
eletrica e icosti delle bollette dell’elettricità
aumentano.
13
Page 15
PRIMA DI CHIAMARE L’ASSISTENZA TECNICA
Quando il frigorifero non funziona
o il cibo non si congela a sufficienza:
- La spina è collegata correttamente?
Il fusibile dell’alimentazione si è
-
- I controlli della temperatura sono
impostati correttamente (non impostati su “COLD”)?
- Il frigorifero si trova esposto alla
luce solare diretta oppure è installa
to vicino a un termosifone?
-
L’apparecchio non dispone di
spazio libero sufficiente dalla
parete e in tutte le direzioni?
Quando il cibo si congela nel frigorifero:
- I controlli della temperatura sono
mpostati correttamente (non impo
stati su “COLDER”)?
- Se il cibo contiene dei liquidi o è
molto umido, il controllo della tem
peratura è impostato su“COLDER”?
- La temperatura ambiente è troppo
bassa?
Quando l’unità è rumorosa:
- Il frigorifero è installato su una
superficie piana e stabile?
- L’apparecchio è posizionato
troppo vicino a una parete?
- Degli oggetti sono caduti dietro
o sotto il frigorifero?
Il rumore proviene dal compres-
-
sore?
rotto?
rotto?
Quando si sente un rumore
simile all’acqua che scorre:
- Esso viene generato dal
movimento del refrigerante
e non è indice di un cattivo
funzionamento.
Quando si avverte un cattivo
odore all’interno dell’elettrodomestico.
- Nel frigorifero è stato riposto
cibo avariato?
- Tutto il cibo è conservato in
contenitori sigillati?
-
Si è raccolto del liquido nella
parte inferiore del contenitore
di verdure?
-
Le fessure di evaporazione del
congelatore si sono ostruite?
-
La vaschetta di evaporazione
posta sul retro dell’apparecchio
si è sporcata?
Quando all’interno del frigorifero si forma uno strato di brina:
- Lo sportello si chiude salda-
mente?
- Le fessure di evaporazione si
sono ostruite?
C’è spazio sufficiente per una
-
efficace circolazione dell’aria?
Quando il pannello posteriore o
laterale del frigorifero è caldo:
È installata una condotta a irradi-
azione (aria condizionata/termoventilatore)?
- La temperatura ambiente è troppo alta?
- Sulle parti esterne dell’apparecchio si è formata condensa a
causa dell’umidità?
14
Quando sullo scomparto verdure si forma della condensa:
- Lo sportello si chiude salda
mente?
- Si è lasciato lo sportello a
lungo?
- Un prodotto liquidi è conserva
to senza coperchio?
Page 16
DA68-01184F REV(1.0)
Loading...
