ML-254x Series

Monochromatická laserová

tiskárna

Uživatelská příručka

představte si ty možnosti

Děkujeme vám za zakoupení výrobku společnosti Samsung.

Copyright

© 2011 Samsung Electronics Co., Ltd. Všechna práva vyhrazena. Tato uživatelská příručka je poskytována pouze pro informativní účely. Veškeré v ní obsažené informace mohou být změněny bez předchozího upozornění. Společnost Samsung Electronics nenese odpovědnost za žádné škody, přímé či nepřímé, vyplývající z použití této uživatelské příručky nebo s ním související.

• Samsung a logo Samsung jsou ochranné známky společnosti Samsung Electronics Co., Ltd.

• PCL a PCL 6 jsou ochranné známky společnosti Hewlett-Packard.

• Microsoft, Internet Explorer, Windows, Windows Vista, Windows 7 a Windows 2008 Server R2 jsou registrované ochranné známky nebo ochranné známky

společnosti Microsoft Corporation.

• TrueType, LaserWriter a Macintosh jsou ochranné známky společnosti Apple Computer, Inc.

• Všechny ostatní značky nebo názvy produktů jsou ochrannými známkami příslušných společností nebo organizací.

Pro informace o licenci otevřeného zdroje nahlédněte do souboru „LICENSE.txt“ na dodaném disku CD-ROM.

REV. 1.00

Copyright_ 2

Obsah

OBSAH

ÚVOD

ZAČÍNÁME

6Bezpečnostní informace 11 Právní předpisy 16 O této uživatelské příručce 18 Vlastnosti zakoupeného výrobku

20 Přehled zařízení

20 Pohled zepředu 21 Pohled zezadu

22 Celkový pohled na ovládací panel 23 Vysvětlení funkce diody LED 23 Zapnutí zařízení

24 Instalace hardwaru

24 Umístění

24 Dodaný software 25 Systémové požadavky

25 Microsoft 25 Macintosh 25 Linux

26 Instalace ovladače zařízení připojeného přes USB

26 Windows 26 Macintosh 27 Linux

27 Místní sdílení zařízení

27 Windows 28 Macintosh

Windows

ZÁKLADNÍ NASTAVENÍ

MÉDIA A ZÁSOBNÍK

Obsah_ 3

29 Nastavení nadmořské výšky 29 Nastavení výchozího zásobníku a papíru

29 Z vašeho počítače

30 Volba tiskového média

30 Pokyny pro výběr tiskového média 30 Formáty médií podporované ve všech režimech

30 Změna velikosti zásobníku 31 Vložení papíru do zásobníku

31 Zásobník 1 31 Ruční zásobník

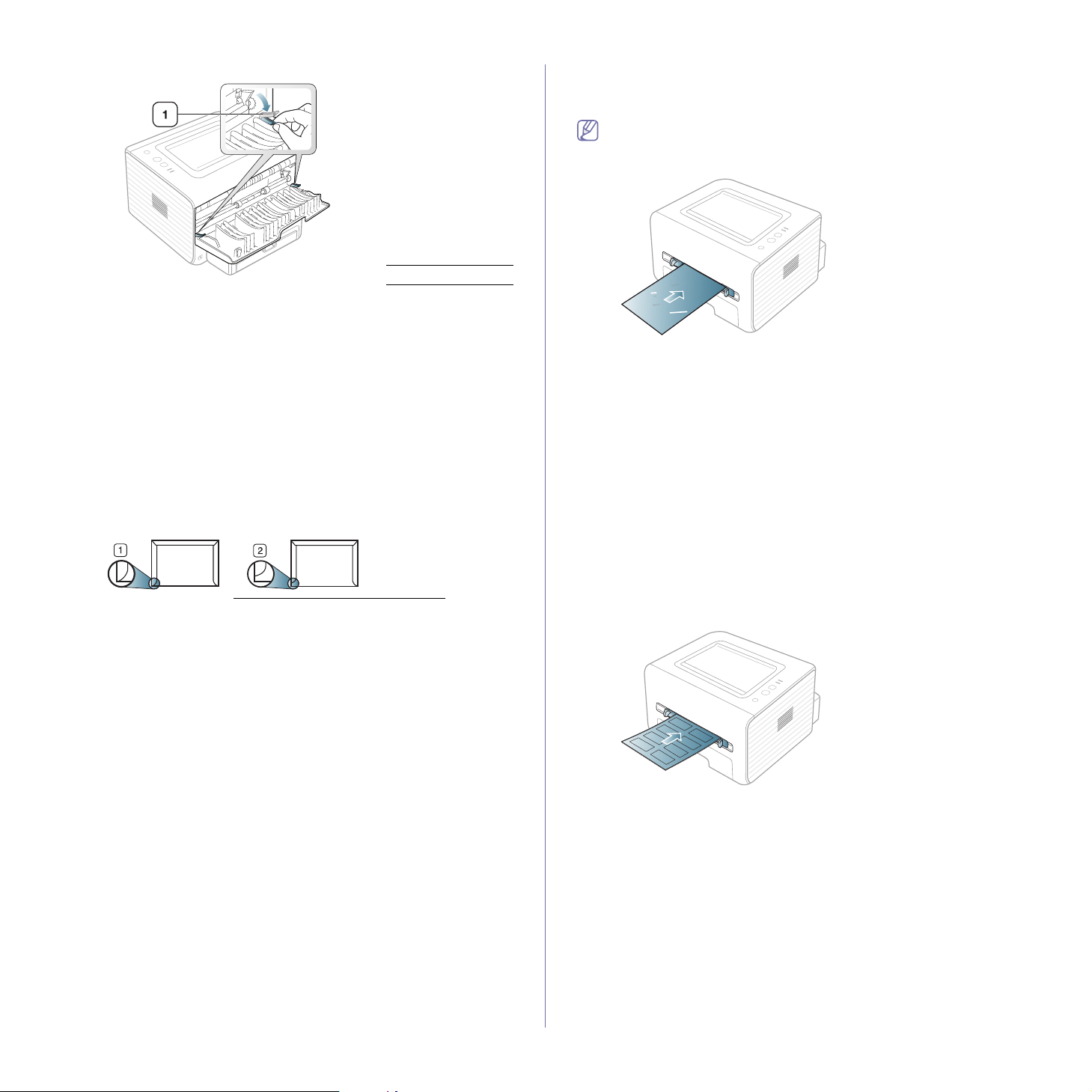

32 Tisk na zvláštní média

32 Obálka 33 Transparentní fólie 33 Štítky 34 Kartičky / vlastní formát papíru 34 Hlavičkový papír / Předtištěný papír 34 Fotopapír 34 Lesklý

34 Nastavení výstupní opěry

Obsah

TISK

35 Funkce ovladače tiskárny

35 Ovladač tiskárny

35 Základní funkce tisku

36 Zrušení tiskové úlohy

36 Otevření předvoleb tisku

36 Použití oblíbeného nastavení

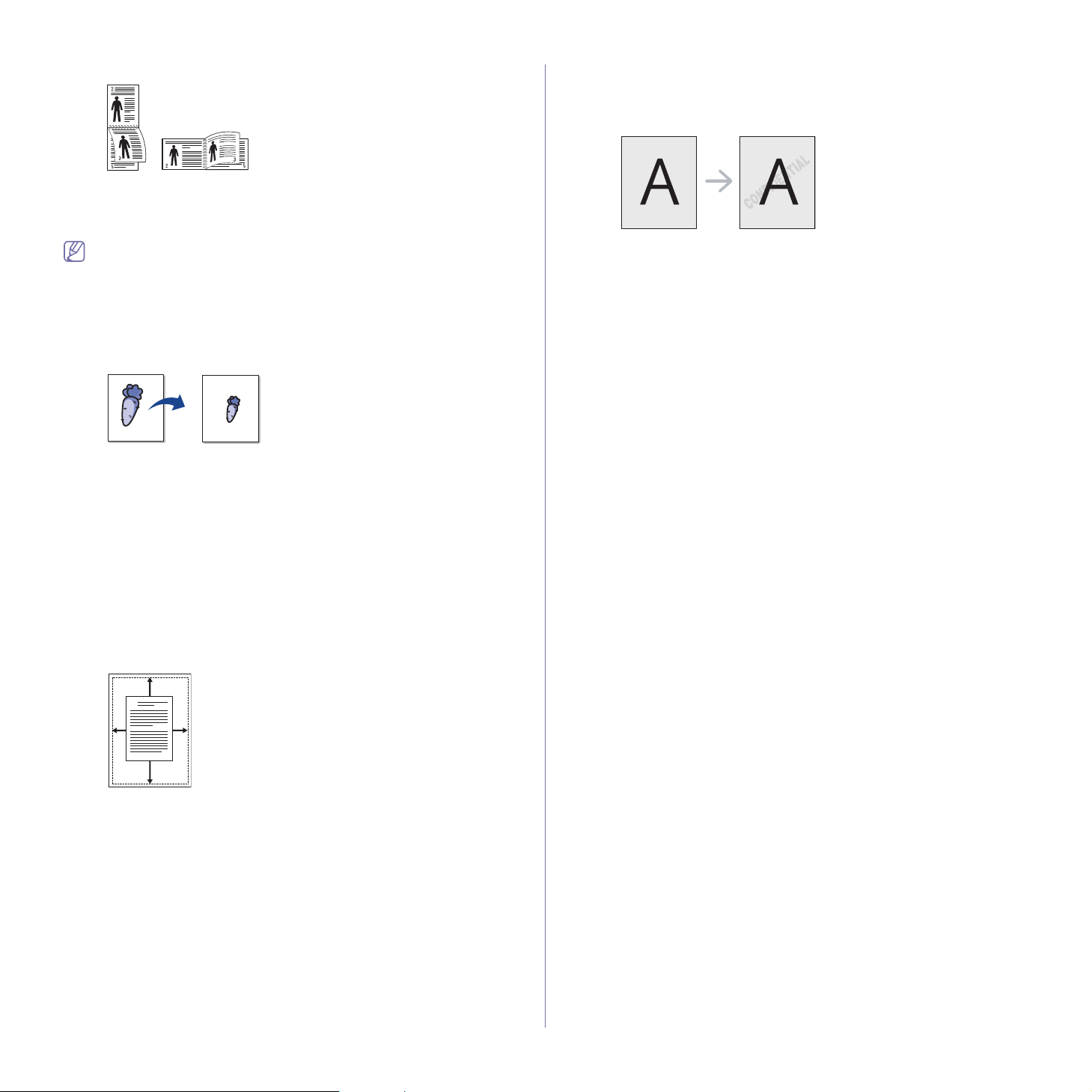

37 Použití nápovědy 37 Použití zvláštních funkcí tisku

37 Tisk více stránek na jeden list papíru 37 Tisk plakátů 37 Tisk brožur (ruční) 37 Tisk na obě strany papíru (ruční) 38 Změna velikosti dokumentu 38 Přizpůsobení dokumentu vybranému formátu papíru 38 Použití vodoznaků 39 Použití šablon

39 Změna výchozího nastavení tisku 40 Jak nastavit zařízení jako výchozí 40 Tisk do souboru (PRN) 40 Tisk z počítače Macintosh

40 Tisk dokumentu 40 Změna nastavení tiskárny 40 Tisk více stránek na jeden list 40 Použití nápovědy

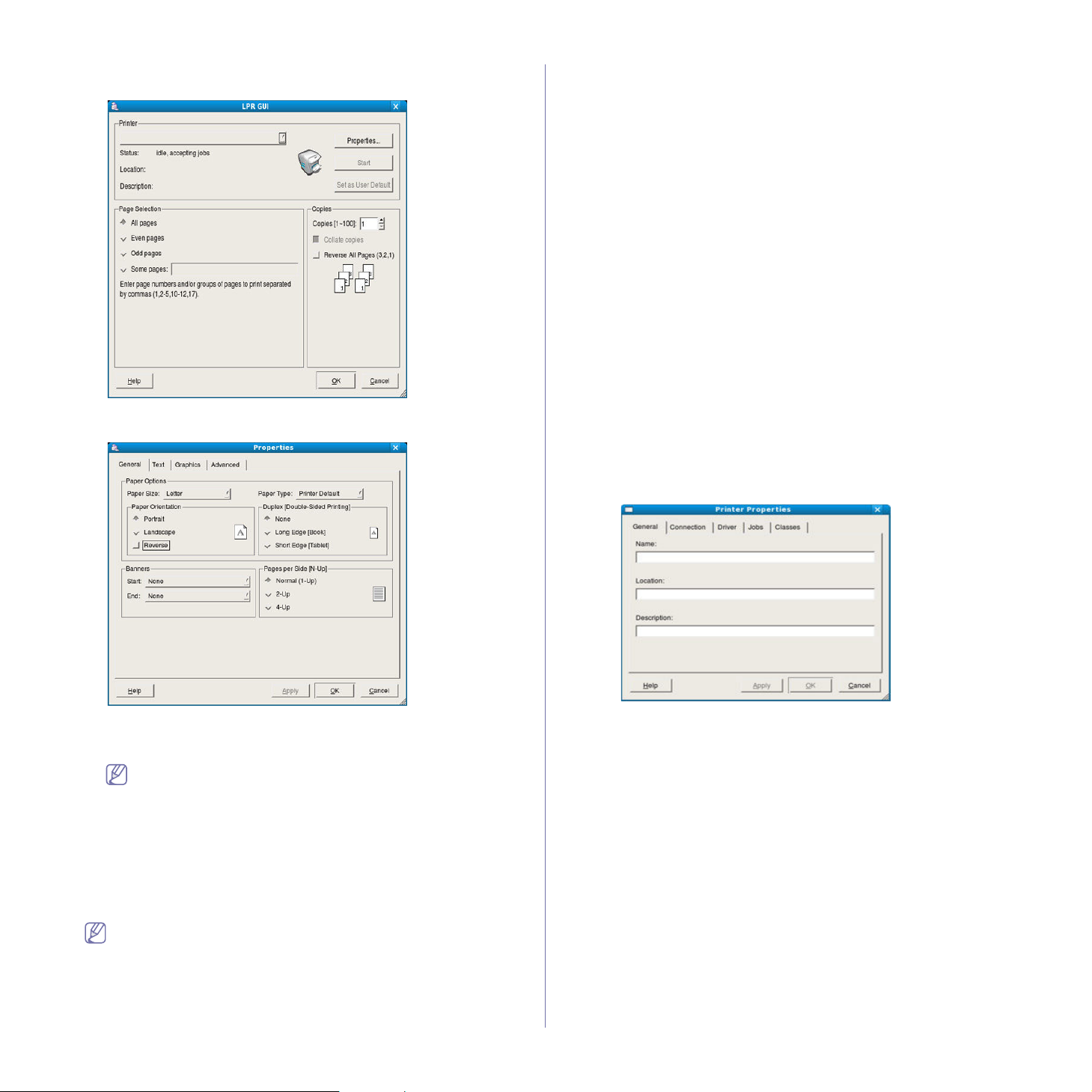

40 Tisk v systému Linux

40 Tisk z aplikací 41 Tisk souborů 41 Konfigurace vlastností tiskárny

NÁSTROJE PRO SPRÁVU

ÚDRŽBA

42 Představení užitečných nástroj správy 42 Používání aplikace Samsung AnyWeb Print 42 Používání aplikace Samsung Easy Printer Manager

42 Vysvětlení funkcí aplikace Samsung Easy Printer Manager 43 Vysvětlení funkcí aplikace Easy Capture Manager

43 Používání aplikace Stav tiskárny Samsung

43 Přehled programu Stav tiskárny Samsung

44 Používání aplikace Smart Panel

44 Přehled programu Smart Panel 44 Změna nastavení programu Smart Panel

44 Používání nástroje Unified Linux Driver Configurator

44 Spuštění nástroje Unified Driver Configurator 45 Printers configuration 46 Ports configuration

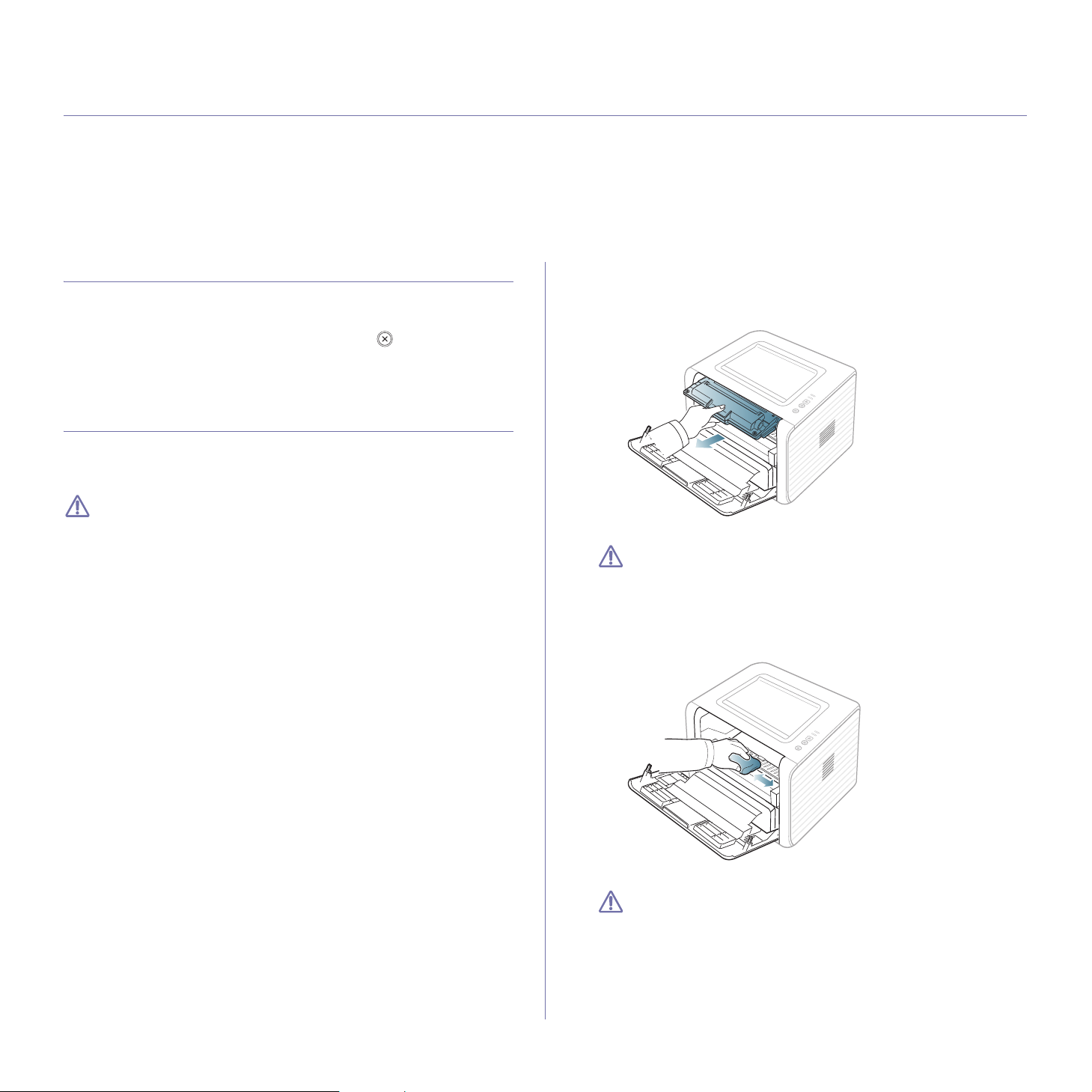

47 Tisk zprávy o konfiguraci 47 Čištění zařízení

47 Čištění vnějšího povrchu 47 Čištění vnitřního prostoru

48 Skladování kazety s tonerem

48 Pokyny k manipulaci 48 Používání neoriginálních kazet s tonerem Samsung a znovu plněných

kazet

48 Odhadovaná životnost kazety

48 Tipy pro přenášení a skladování zařízení

Obsah_ 4

Obsah

EŠENÍ PROBLÉM

SPOTEBNÍ MATERIÁL

TECHNICKÉ ÚDAJE

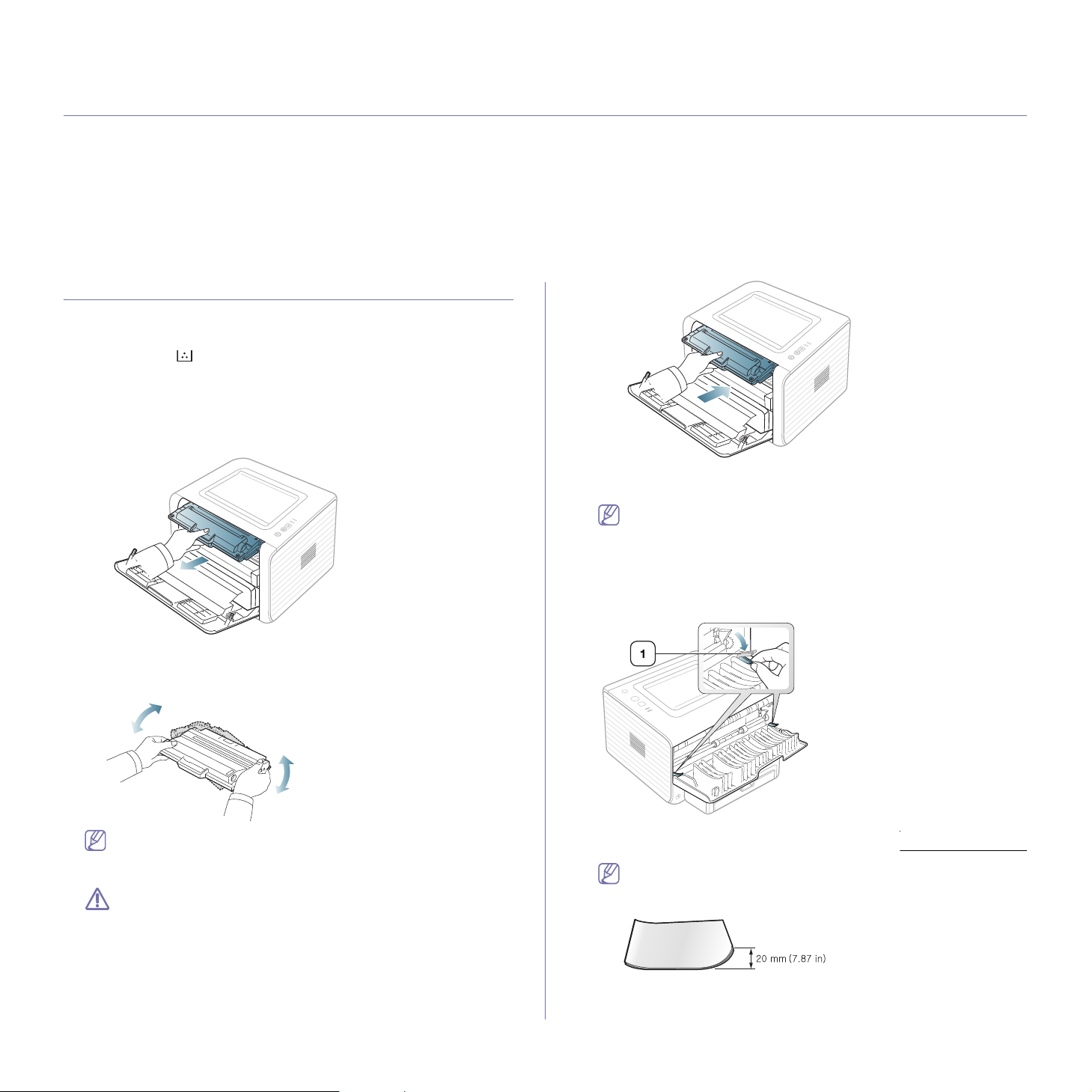

49 Rozprostření toneru 49 Tipy jak zabránit zkroucení papíru 50 Tipy jak zabránit zaseknutí papíru 50 Odstranění uvíznutého papíru

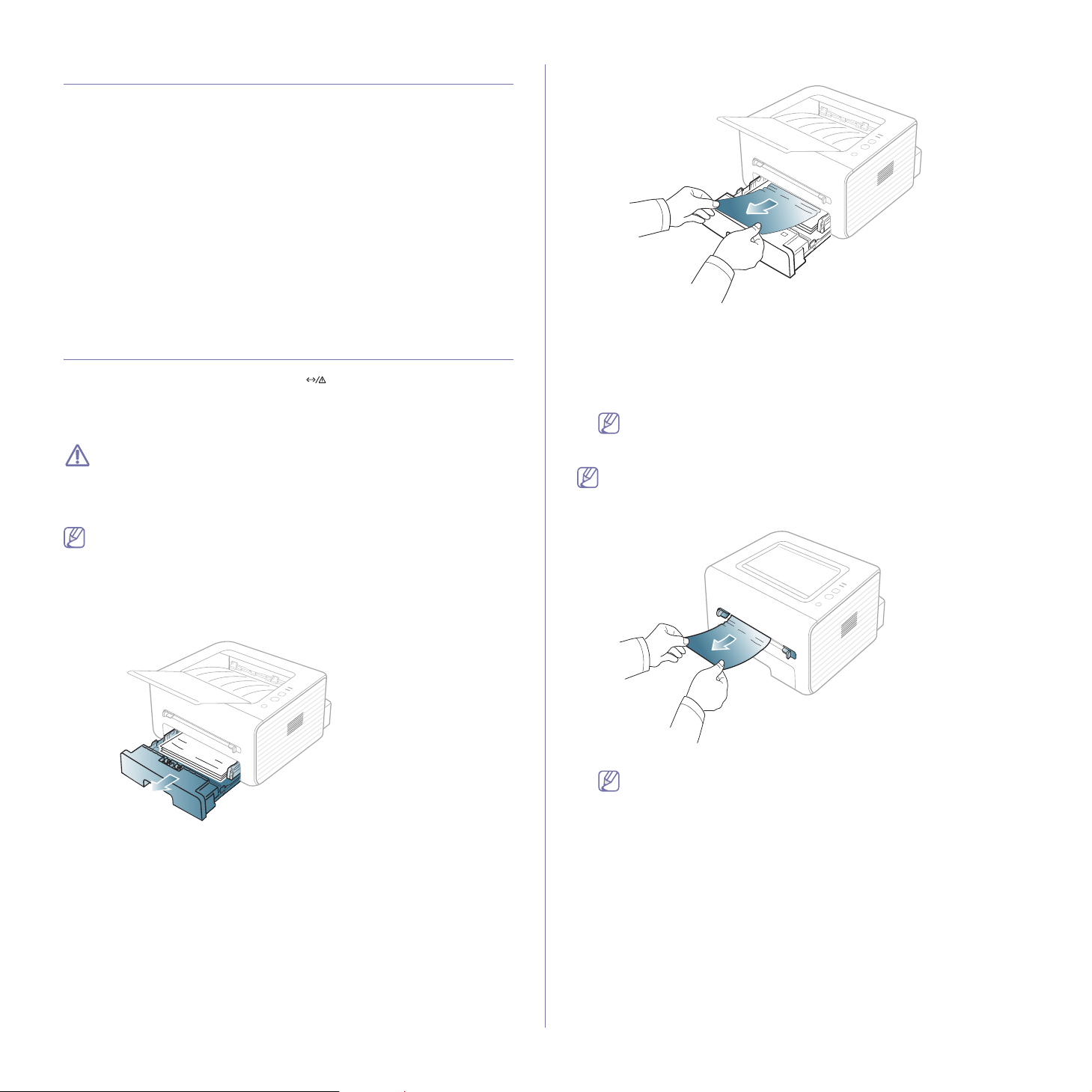

50 V zásobníku 50 V ručním zásobníku 51 Uvnitř zařízení 51 Ve výstupní oblasti

52 ešení jiných problém

52 Problémy s napájením 52 Problémy s podáváním papíru 53 Problémy s tiskem 54 Problémy s kvalitou tisku 57 Časté potíže v systému Windows 57 Časté potíže v systému Linux 58 Časté potíže v systému Macintosh

59 Zpsoby nákupu 59 Dostupný spotřební materiál 59 Dostupné součásti pro údržbu 60 Výměna kazety s tonerem

61 Technické údaje hardwaru 61 Ekologické technické údaje 62 Elektrické technické údaje 63 Specifikace tiskového média

CONTACT SAMSUNG WORLDWIDE

SLOVNÍK POJM

REJSTÍK

Obsah_ 5

Bezpečnostní informace

Tato varování a upozornění mohou vás nebo vaše okolí ochránit před poraněním a mohou také zabránit poškození zařízení. Před použitím tohoto zařízení si veškeré pokyny přečtěte a snažte se jim porozumět.

Při provozu zařízení a používání jakéhokoli elektrického přístroje postupujte podle zdravého rozumu. Dodržujte všechna nařízení a pokyny vyznačené na zařízení a v instrukcích dodávaných se zařízením. Po přečtení této části tuto uložte na bezpečné místo pro budoucí použití.

Dležité bezpečnostní symboly

Tato část vysvětluje význam všech ikon a znaků v uživatelské příručce. Tyto bezpečnostní symboly jsou seřazeny podle stupně nebezpečí.

Vysvětlení všech ikon a znak používaných v uživatelské příručce:

Varování Rizika či nebezpečné používání mohou vyústit ve vážné zranění osob nebo úmrtí.

Pozor Rizika či nebezpečné používání mohou vyústit v menší zranění osob nebo poškození majetku.

Nezkoušejte.

Nerozebírejte.

Nedotýkejte se.

Odpojte napájecí kabel ze zásuvky.

Ověřte, zda je zařízení uzemněné. Zabráníte tak zasažení elektrickým proudem.

Obraťte se na servisní středisko.

Postupujte přesně podle pokynů.

Bezpečnostní informace_ 6

Provozní prostředí

Varování

Pozor

Nepoužívejte, pokud je napájecí kabel poškozen, nebo zásuvka není uzemněna. ►Mo

hlo by dojít k zasažení elektrickým proudem

nebo k požáru.

Na horní stranu zařízení nic nepokládejte (vodu, malé kovové nebo těžké předměty, svíčky, zapálené cigarety atd.). ►Mo

hlo by dojít k zasažení elektrickým proudem

nebo k požáru.

Zástrčku nevytahujte tahem za kabel. Se zástrčkou nemanipulujte mokrýma rukama.

hlo by dojít k zasažení elektrickým proudem

►Mo nebo k požáru.

Při bouřce, nebo pokud zařízení dlouho nepoužíváte, vytáhněte napájecí kabel ze zásuvky. ►Moh

lo by dojít k zasažení elektrickým proudem

nebo k požáru.

• Dojde-li k přehřátí (ze zařízení vystupuje kouř,

slyšíte nezvyklé zvuky nebo zařízení vydává zápach), okamžitě zařízení vypněte a vytáhněte ze zásuvky.

• U

živatel by měl mít přístup k elektrické zásuvce pro případy nouze, kdy může být nutné, aby uživatel ze zásuvky vytáhl zástrčku.

►Moh

lo by dojít k zasažení elektrickým proudem nebo

k požáru.

Na napájecí kabel nepokládejte těžké předměty, ani jej neohýbejte. ►Sto

upnete-li na napájecí kabel nebo dovolíte-li, aby byl vystaven nárazu těžkých předmětů, může dojít k zasažení elektrickým proudem nebo k požáru.

Pokud kabel nejde snadno zasunout do zásuvky, nepokoušejte se jej tam zastrčit silou. ►O výměnu el může dojít k zasažení elektrickým proudem.

ektrické zásuvky požádejte elektrikáře, jinak

Buďte opatrní, oblast výstupu papíru je horká. ►Může dojít k popálení.

Došlo-li k pádu zařízení, nebo jeho kryt vypadá poškozeně, odpojte zařízení od všech vnějších zdrojů a požádejte o pomoc servisního technika.

►V opačném případě by mohlo dojít k zasažení elektrickým proudem nebo k požáru.

Zajistěte, aby domácí zvířata nepřekousla napájecí kabel, telefonní kabel nebo kabely propojující zařízení s počítačem.

►Mohlo by dojít k zasažení elektrickým proudem, k požáru nebo ke zranění domácích zvířat.

Pokud zařízení nepracuje správně, i když jste postupovali přesně podle návodu, odpojte zařízení od všech vnějších zdrojů a požádejte o pomoc servisního technika.

►V opačném případě by mohlo dojít k zasažení elektrickým proudem nebo k požáru.

Bezpečnostní informace_ 7

Zpsob použití

Pozor

Během tisku nevytahujte papír násilím.

ohlo by dojít k poškození zařízení.

►M

Nevkládejte ruku mezi zařízení a zásobník papíru. ►Můžete se zranit.

Neblokujte ventilátor žádnými předměty, ani je do něj nevkládejte.

ohlo by to vést ke zvýšení teploty součástek a

►M následné škodě nebo požáru.

Při výměně papíru nebo odstraňování zaseknutého papíru postupujte opatrně. ►Nový papír má bolestivě pořezat.

ostré hrany, mohli byste se

Při velkém objemu tisku se může spodní část oblasti výstupu papíru zahřát. Nedovolte dětem, aby se jí dotýkaly. ►Může dojít

Při odstraňování zaseknutého papíru nepoužívejte pinzetu ani ostré kovové předměty. ►M

ohlo by dojít k poškození zařízení.

Nedovolte, aby se papíry příliš hromadily v oblasti výstupu papíru.

ohlo by dojít k poškození zařízení.

►M

Toto zařízení je napájeno elektrickou energií prostřednictvím napájecího kabelu. ►Chcete-li pře napájecí kabel ze zásuvky.

k popálení.

rušit zásobení elektrickou energií, vyjměte

Bezpečnostní informace_ 8

Umístění / stěhování

Varování

Neumisťujte zařízení na místa, kde může přijít do kontaktu s prachem, vlhkostí nebo vodou.

o by dojít k zasažení elektrickým proudem nebo k požáru.

►Mohl

Pozor

Pokud zařízení chcete přemístit, nejdříve jej vypněte a odpojte všechny šňůry. Poté zaří

• Pokud z

• Pokud zařízení

►Zařízení by se mohlo poškodit.

Neumisťujte zařízení na nevhodný povrch. ►Zařízení

by se mohlo poškodit.

Zařízení by mělo být připojeno k elektrické síti o napětí uvedeném na štítku.

►Pok zjistit, obraťte se na svého dodavatele elektrické energie.

Nepřetěžujte elektrické zásuvky ani prodlužovací kabely. ►Mohlo by to způsobit horší funkci přístroje, úraz elektrickým proudem nebo požár.

a.AWG: Americký parametr tloušťky kabelu (American Wire Gauge)

zení zvedněte:

ařízení váží méně než 20 kg, může jej zvedat

1 osoba.

ařízení váží 20 – 40 kg, měly by jej zvedat 2

osoby.

váží více než 40 kg, měly by jej zvedat

4 a více osob.

by mohlo spadnout a způsobit poranění nebo

ud si nejste jisti, jaké napětí používáte, a chcete to

Používejte pouze AWG č. 26 kabel, pokud je to nutné. ►Jin

ak by mohlo dojít k poškození zařízení.

Nezakrývejte zařízení, ani je neumisťujte do těsných prostor, jako jsou komory. ►Po

kud není zařízení správně odvětráváno, může dojít

k požáru. Ujistěte se, že jste napájecí kabel zapojili do uzemněné

elektrické zásuvky. ►V opačné

elektrickým proudem nebo k požáru. Pro bezpečný provoz použijte napájecí kabel dodávaný

se zařízením. Používáte-li kabel delší než 2m se zařízením operujícím na napětí 110 V, měla by být tloušťka kabelu 16 AWG nebo větší.

►Jin elektrickým proudem nebo požáru.

m případě by mohlo dojít k zasažení

ak by mohlo dojít k poškození zařízení, úrazu

nebo silněj

ší, telefonní

Bezpečnostní informace_ 9

Údržba / Kontrola

Pozor

Vypojte tento výrobek ze zásuvky, než začněte čistit jeho vnitřní části. Nečistěte zařízení benzínem, ředidlem nebo lihem; přímo do zařízení nestříkejte vodu. ►Mo

hlo by dojít k zasažení elektrickým proudem nebo k

požáru.

Pokud pracujete s vnitřní částí zařízení, např. při výměně spotřebního materiálu nebo při čištění, zařízení nesmí být v provozu.

►Mohli byste se zranit.

Zabraňte znečištění napájecího kabelu a kontaktního povrchu zástrčky prachem nebo vodou.

►V opačné elektrickým proudem nebo k požáru.

Při čištění a provozu zařízení přesně dbejte instrukcí v uživatelské příručce dodávané se zařízením.

►V opačné

Spotřeba materiálu

Pozor

m případě by mohlo dojít k zasažení

m případě by mohlo dojít k poškození zařízení.

• Neodstraňujte kryty ani ochranné prvky, které jsou

upevněny šrouby.

• Fixační je

certifikovaní servisní technici. Oprava necertifikovaným technikem by mohla mít za následek požár nebo úraz elektrickým proudem.

►Zařízen servisní technici společnosti Samsung.

Čistící pomůcky udržujte mimo dosah dětí. ►Mohlo by dojít k jejich úrazu.

Nerozebírejte, neopravujte ani nepřestavujte zařízení bez odborné pomoci.

►Mohl zařízení opravu, obraťte se na certifikovaného servisního technika.

dnotky by měli opravovat pouze

í by měli opravovat pouze certifikovaní

o by dojít k poškození zařízení. Potřebuje-li

Kazetu s tonerem nerozebírejte.

ner může být nebezpečný, pokud dojde k vdechnutí

►To nebo požití.

Spotřební materiál, jako jsou kazety s tonerem nebo fixační jednotka, nepalte.

o by dojít k explozi nebo nekontrolovatelnému

►Mohl požáru.

Když vyměňujete kazetu s tonerem nebo odstraňujete zaseknutý papír, dbejte na to, aby vaše tělo nebo oblečení nepřišlo do styku s prachem toneru.

►Toner může být nebezpečný, pokud dojde k vdechnutí nebo požití.

Skladovaný spotřební materiál, jako jsou kazety s tonerem, uchovávejte mimo dosah dětí. ►T

oner může být nebezpečný, pokud dojde k

vdechnutí nebo požití.

Použití recyklovaného spotřebního materiálu, jako jsou kazety s tonerem, může poškodit zařízení.

jde-li k poškození v důsledku použití

►Do recyklovaného spotřebního materiálu, bude účtován servisní poplatek.

Jestliže si tonerem znečistíte oděv, neperte jej v horké vodě.

rká voda by zafixovala toner do vlákna. Použijte

►Ho studenou vodu.

Bezpečnostní informace_ 10

Právní předpisy

Toto zařízení je vyvinuto tak, aby šetřilo životní prostředí, a bylo mu uděleno několik zákonných certifikátů.

Prohlášení o bezpečnosti laserového zařízení

Tiskárna vyhovuje americkému nařízení DHHS 21 CFR, podle kapitoly 1 odstavce J pro laserová zařízení třídy I (1). Jinde ve světě má osvědčení pro laserová zařízení třídy I a vyhovuje požadavkům normy IEC 60825-1: 2007.

Laserová zařízení třídy při jeho údržbě nebo servisních pracích nebyl nikdo vystaven laserovému záření nad úrovní třídy I.

UPOZORNNÍ

Je-li ochranný kryt jednotky laseru a skeneru sejmutý, nikdy zařízení nepoužívejte, ani neprovádějte jeho opravy. Odražený paprsek, přestože není viditelný, vám může poškodit zrak.

Při používání zařízení je třeba vždy dbát následujících bezpečnostních pokynů, abyste snížili nebezpečí vzniku požáru, úrazu elektrickým proudem či jiného úrazu:

I nejsou považována za nebezpečná. Laserový systém a tiskárna jsou navrženy tak, aby v průběhu používání zařízení,

Bezpečnostní informace týkající se ozónu

Intenzita emisí ozónu u tohoto produktu je nižší než 0,1 ppm. Vzhledem k tomu, že ozón je těžší než vzduch, umístěte produkt na dobře větrané místo.

Spořič energie

Zařízení je vybaveno zdokonaleným systémem úspory elektrické energie, který snižuje spotřebu zařízení v době, kdy není používáno. Když tiskárna delší dobu nepřijímá data, ENERGY STAR a značka ENERGY STAR jsou registrované známky v USA. Více informací o programu ENERGY STAR naleznete na stránkách http://www.energystar.gov. V případě mo

ENERGY STAR.

delů s certifikací ENERGY STAR bude na zařízení etiketa ENERGY STAR. Zkontrolujte, zda má vaše zařízení certifikaci

spotřeba energie se automaticky sníží.

Právní předpisy_ 11

Recyklace

Obal tohoto zařízení likvidujte způsobem šetrným k životnímu prostředí nebo jej recyklujte.

Pouze pro Čínu

Správná likvidace tohoto výrobku (odpadní elektrická a elektronická zařízení)

(Platí v Evropské unii a dalších evropských zemích se samostatnými systémy sběru odpadu)

Tato značka uvedená na výrobku, příslušenství nebo jeho dokumentaci označuje, že výrobek a jeho elektronické příslušenství (např. nabíječka, sluchátka, kabel USB atd.) nesmí být po skončení životnosti likvidovány s jiným domovním odpadem. Chcete-li předejít možnému poškození životního prostředí nebo lidského zdraví při nekontrolované likvidaci odpadu, oddělte jej od jiných typů odpadu a odpovědně jej recyklujte, abyste podpořili udržitelné opakované používání druhotných surovin. Domácí uživatelé by se měli obrátit buď na informace o tom, kde a jak mohou tento předmět odevzdat k ekologicky bezpečné recyklaci. Firemní uživatelé by se měli směšovat s jiným komerčním odpadem.

obrátit na svého dodavatele a zkontrolovat podmínky své kupní smlouvy. Tento výrobek by se při likvidaci neměl

prodejce, u kterého tento výrobek zakoupili, nebo na místní samosprávu, kde získají další

Pouze pro USA

Nepotřebnou elektroniku odevzdejte do schváleného recyklačního střediska. Chcete-li najít nejbližší recyklační středisko, navštivte naše webové stránky:www.samsung.com/recycling

direct nebo zavolejte na číslo (877) 278 - 0799

Právní předpisy_ 12

Vyzařování rádiových vln

Informace komise FCC pro uživatele

Toto zařízení vyhovuje Části 15 směrnice FCC. Jeho provoz se řídí následujícími dvěma podmínkami:

• T

oto zařízení nesmí způsobovat škodlivé rušení.

• T

oto zařízení musí být schopno přijímat jakékoli rušení, včetně takového, které může způsobovat jeho nežádoucí provoz.

Toto zaříze zajišťují přiměřenou ochranu proti škodlivému rušení vyskytujícímu se při instalaci v obytném prostředí. Zařízení vytváří, využívá a může vyzařovat vysokofrekvenční kmitočty a při nedodržení pokynů pro instalaci a používání může způsobit rušení rádiového spojení. Nelze však zaručit, že k rušení přesto nedojde. Pokud zařízení způsobuje rušení příjmu rozhlasu nebo televize, což lze zjistit jeho zapnutím a vypnutím, doporučuje se uživatelům eliminovat rušení jedním nebo více z následujících opatření:

• Přesměru

• Zvětšete

• Při

• Po

Směrnice o rušení rádiových vln pro Kanadu

Toto zařízení nepřekračuje omezení třídy B pro vyzařování rádiových vln digitálním zařízením, jak je uvedeno v normě pro zařízení způsobující rušení vln s názvem Digital Apparatus, ICES-003 vydané organizací Industry and Science Canada.

Cet appareil numérique respecte les limites de bruits radioélectri norme sur le matériel brouilleur : « Appareils Numériques », ICES-003 édictée par l’Industrie et Sciences Canada.

ní bylo podrobeno testům a vyhovuje omezením pro digitální zařízení třídy B podle části 15 směrnice komise FCC. Tato omezení

jte nebo přemístěte anténu pro příjem.

vzdálenost mezi zařízením a přijímačem. pojte zařízení do zásuvky v jiném obvodu, než do kterého je zapojen přijímač. žádejte o pomoc prodejce nebo zkušeného rádiového nebo televizního technika.

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem odpovědným za splnění podmínek provozu, by mohly zrušit platnost oprávnění uživatele k provozu tohoto zařízení.

ques applicables aux appareils numériques de Classe B prescrites dans la

Pouze Rusko

Pouze pro Turecko

Pouze Německo

Právní předpisy_ 13

Výměna originální zástrčky (pouze pro Velkou Británii)

Dležité

Přívod elektrického proudu tohoto zařízení je opatřen standardní zástrčkou (BS 1363) pro 13 A a má pojistku na 13 A. Pojistku je při výměně nutno nahradit správnou pojistkou 13 A. Potom vraťte zpět kryt pojistky. Ztratíte-li kryt pojistky, nepoužívejte zástrčku dříve, než získáte nový kryt.

Obraťte se na pro Zástrčka

nejsou běžné zásuvky na 13 A. Musíte zakoupit vhodný adaptér. Připojenou zástrčku nikdy neodstraňujte.

13 A je nejpoužívanější zástrčkou ve Velké Británii, měla by proto vyhovovat. V některých – zvláště starších – budovách ovšem

Pokud odříznete zalisovanou zástrčku, urychleně se jí zbavte. Takovou zástrčku nelze znovu napojit; pokud se ji pokusíte zapojit do zásuvky, můžete si způsobit úraz elektrickým proudem.

Dležité varování:

Zařízení musí být uzemněno. Vodiče v elektrické přípojce jsou označeny následujícími barvami:

• Z

elená ažlutá: zemnící vodič

• Mo

drá: nulový vodič

• Hnědá

Pokud barvy vodiče hl Žlutozelený vodič při

a zelenou barvou (nebo pouze zeleně). Modrý vodič připoj Hnědý vodič při V zásuvce, adaptéru či

dejce, od něhož jste zařízení zakoupili.

: fázový vodič

avního přívodu neodpovídají barvám zástrčky, postupujte takto:

pojte ke kolíku označenému písmenem E nebo bezpečnostním symbolem zemnění, nebo ke kolíku označenému žlutou

te ke kolíku označenému písmenem N nebo černou barvou.

pojte ke kolíku označenému písmenem L nebo červenou barvou.

na rozvodné desce musí být pojistka 13 A.

Prohlášení o shodě (Evropské země)

Osvědčení a certifikáty

Tímto společnost Samsung Electronics prohlašuje, že tento produkt [ML-254x Series] vyhovuje základním požadavkům a dalším relevantním ustanovením Směrnice o nízkonapěťových zařízení (2006/95/EC), Směrnice o elektromagnetické kompatibilitě (2004/108/EC). Prohlášení o shodě si může název své tiskárny (MFP), ab

1. leden 1995: Směrnice Rad

1. leden 1996: Směrnice Rad

kompatibility.

9. březen

shody. Plné znění s definicí odpovídajících směrnic a uvedených norem získáte od místního zástupce společnosti Samsung Electronics Co., Ltd.

1999: Směrnice Rady 1999/5/EC o rádiových zařízeních a telekomunikačních koncových zařízeních a vzájemném uznávání jejich

Certifikáty EC

Certifikát podle směrnice 1999/5/EC o rádiových zařízeních a telekomunikačních terminálových zařízeních (FAX). Tento výrobek společno

analogové veřejné telefonní síti (PSTN) v souladu se směrnicí 1999/5/EC. Výrobek je určen pro připojení k národním veřejným telefonním sítím a ke kompatibilním pobočkovým ústřednám v evropských zemích:

V případě po Výrobek vyhovuje standardům TBR2

koncových zařízení, které vyhovují tomuto standardu, dokument EG 201 121 obsahující další požadavky zajišťující kompatibilitu koncových zařízení TBR21 v síti. Výrobek je vyroben v souladu se všemi relevantními předpisy tohoto dokumentu a je s ním v plném souladu.

tíží nejprve kontaktujte laboratoř Euro QA Lab společnosti Samsung Electronics Co., Ltd.

te prohlédnout na adrese www.samsung.com/printer, přejděte na odkaz centra Podpory > Ke stažení a zadejte

yste si prohlédli dokumenty EU.

y 2006/95/EC o harmonizaci zákonů členských států týkajících se elektrických zařízení nízkého napětí. y 2004/108/EC (92/31/EEC) o harmonizaci zákonů členských států týkajících se elektromagnetické

sti Samsung je opatřen vlastním certifikátem Samsung pro celoevropské připojení samostatného terminálu k

1. Institut European Telecommunication Standards Institute (ETSI) vydal pro usnadnění používání

Právní předpisy_ 14

Pouze pro Čínu

Právní předpisy_ 15

O této uživatelské příručce

Tato uživatelská příručka obsahuje informace pro základní seznámení se zařízením a také podrobný popis každého kroku při praktickém používání. Začátečníkům i profesionálním uživatelům poskytne cenné informace, jak zařízení správně nainstalovat a používat ho.

• Před použitím zařízení si přečtěte bezpečnostní pokyny.

• Pokud se při používání zařízení vyskytnou

• Pojmy p

• Il

• Kopie

• Postu

• In

oužívané v této uživatelské příručce jsou vysvětleny v kapitole Slovník pojmů. (Viz „Slovník pojmů“ na straně 67.)

ustrace v této uživatelské příručce se mohou od zařízení, které jste zakoupili, lišit v závislosti na doplňcích a modelu.

obrazovek v této uživatelské příručce se mohou od zařízení, které jste zakoupili, lišit v závislosti na verzi firmwaru nebo ovladače

py uvedené v této uživatelské příručce vycházejí především ze systému Windows 7.

formace vyhledejte v Obsahu.

Pojmy

Některé termíny v této příručce jsou vzájemně zaměnitelné:

• Dokumen

• Papír zn

• Zařízení označu

V následující tabulce jsou uvedeny ustálené konvence používané v této příručce:

t znamená totéž co originál či předloha.

amená totéž co médium nebo tiskové médium.

je tiskárnu nebo multifunkční tiskárnu.

Pojmy Popis Příklad

problémy, postupujte podle pokynů v kapitole o řešení potíží. (Viz „ešení problémů“ na straně 49.)

Tučné písmo Používá se pro text na displeji nebo pro názvy tlačítek na tiskárně. Zrušit Poznámka Uvádí dodatečné informace nebo podrobnosti o funkcích a vlastnostech

zařízení.

Pozor Poskytuje uživatelům informace o ochraně zařízení před možným mechanickým

poškozením nebo selháním.

Poznámka pod čarou Poskytuje další informace o určitých slovech nebo frázi. a. stránky za minutu. („křížový odkaz“) Odkazuje vás na další podrobné informace. (Viz „Zdroje dalších informací“ na straně 17.)

Formát data může být v každé zemi jiný.

Nedotýkejte se povrchu válce nacházejícího se v kazetě s tonerem nebo zobrazovací jednotce.

O této uživatelské příručce_ 16

Zdroje dalších informací

Další informace o nastavení a používání zařízení naleznete v následujících tištěných a elektronických zdrojích.

Název materiálu Popis

Stručná instalační příručka

Uživatelská příručka

Nápověd tiskárny

Webové stránky sp Samsung

Software ke stažení Z webové stránky společno

a k ovladači

olečnosti

Poskytuje informace o nastavení zařízení. Tato příručka je dodávána v krabici společně s tiskárnou.

Tato příručka obsahuje podrobné pokyny k používání všech funkcí zařízení, informace o údržbě zařízení, řešení potíží a doplňování spotřebních materiálů.

Tato nápověda obsahuje informace o ovladači tiskárny a pokyny pro nastavení možností tisku. (Viz „Použití nápovědy“ na straně 37.)

Máte-li přístu technické podpoře, ovl

• Sams

(Internet Explorer, Firefox a Safari). (http://solu

p k Internetu, můžete na webové stránce společnosti Samsung www.samsung.com/printer získat nápovědu, informace o

adače tiskáren, příručky a informace k objednávání na Internetu.

ung AnyWeb Print: Slouží uživatelům k snadnému zachycování obrazovky webů v systémech Windows a Macintosh

sti Samsung můžete stáhnout užitečný software.

tion.samsungprinter.com/personal/anywebprint)

O této uživatelské příručce_ 17

Vlastnosti zakoupeného výrobku

Zařízení je vybaveno řadou speciálních funkcí, které zlepšují kvalitu tisku dokumentů.

Zvláštní funkce

Rychlý tisk ve vynikající kvalitě

• Můžete tisknout s rozlišením až 1,200 × 1,200 dpi

efektivního výstupu.

• Zaříze

ní tiskne na papír formátu A4 až 24 stránek za minutu

a na papír formátu Letter až 24 stránek za minutu.

Práce s mnoha rznými

• Ruční zásobník podporuje obyčejný papír různých formátů,

hlavičkový papír, obálky, štítky, média vlastního formátu, pohlednice a kartón.

• Z

ásobník na 250 listů lze použít na normální papír.

Vytváření profesionálních dokument

• Tisk vodoznaků. Dokumenty lze označit zadanými slovy,

například „Důvěrné“. (Viz „Použití vodoznaků“

• T

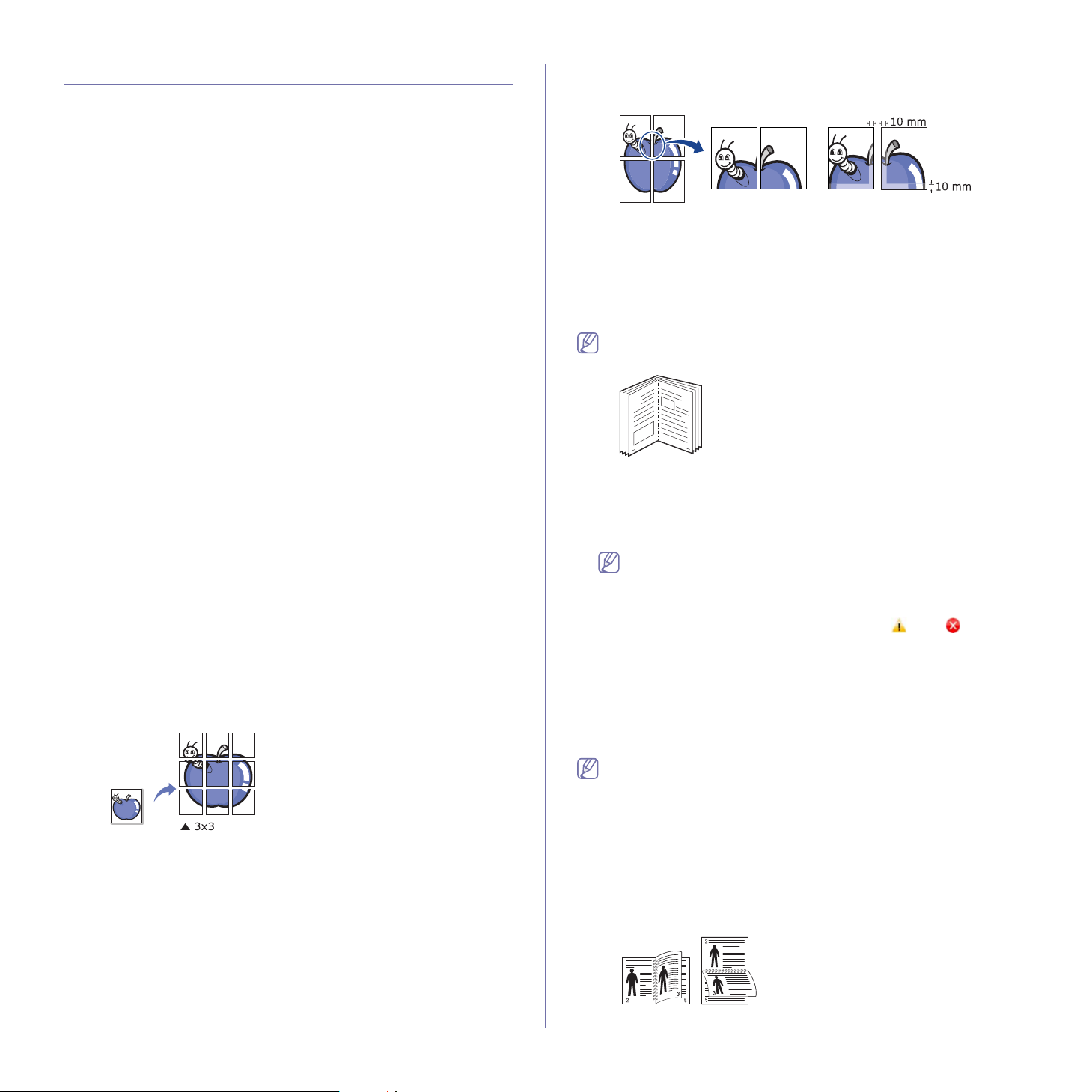

isk plakátů. Text a obrázky na každé stránce dokumentu lze zvětšit a vytisknout na více listů papíru, které po slepení vytvoří plakát. (Viz „Tisk plakátů“ na straně 37.)

• Je možné

papíru a hlavičkové papíry. (Viz „Použití šablon“ na straně 39.)

Úspora času

• Tiskem více stránek dokumentu na jeden list papíru lze

ušetřit papír. (Viz „Tisk více stránek na jeden list papíru“ na straně 37.)

• Toto z

podstatným snížením její spotřeby v době, kdy není používáno.

• Ch

(ruční). (Viz „Tisk na obě strany papíru (ruční)“ na

používat předtištěné formuláře na obyčejném

a peněz

ařízení automaticky šetří elektrickou energii

cete-li ušetřit papír, můžete tisknout na obě strany papíru

typy tiskového materiálu

na straně 38.)

straně 37.)

Tisk v rznýc

• Můžete tisknout se systémy Windows i Linux a Macintosh

OS.

• Toto z

h prostředích

ařízení je vybaveno rozhraním USB.

Vlastnosti zakoupeného výrobku_ 18

Funkce podle model

Funkce podle modelu jsou následující:

FUNKCE ML-254x Series

Vysokorychlostní USB 2.0 ● Duplexní (oboustranný) tisk (ruční) ● Tisk obrazovky ●

( ●: Součástí)

Vlastnosti zakoupeného výrobku_ 19

1.Úvod

Tato kapitola obsahuje přehled zařízení.

• Přehled zařízení

• Celkový pohled na ovládací panel

Přehled zařízení

Pohled zepředu

• Vysvětlení funkce diody LED

• Zapnutí zařízení

Tento obrázek se může lišit od vašeho zařízení v závislosti na modelu.

Výstupní zásobník na dokumenty

Ovládací panel

Rukojeť předního krytu

Zásobník 1

Ruční podavač

Přední kryt

Vodič ručního podávání

Výstupní podpera

Kazeta s tonerem

Úvod_ 20

Pohled zezadu

Tento obrázek se může lišit od vašeho zařízení v závislosti na modelu.

Zadní kryt

Port USB

Napájecí zásuvka

Úvod_ 21

Celkový pohled na ovládací panel

Tento ovládací panel se může lišit od vašeho zařízení v závislosti na modelu.

Kontrolka toneru

Stavová kontrolka

Tisk obrazovky

Zobrazuje stav toneru. (Viz „Vysvětlení funkce diody LED“ na straně 23.)

Zobrazuje stav tiskárny. (Viz „Vysvětlení funkce diody LED“ na straně 23.)

Stiskněte a držte toto tlačítko, zelená kontrolka začne blikat. Pokud chcete vytisknout pouze aktivní obrazovku, uvolněte tlačítko, až zelená kontrolka přestane blikat. Pokud chcete vytisknout celou obrazovku, uvolněte tlačítko, dokud kontrolka bliká.

• Funkci Tisk obrazovky lze použít pouze v operačních systémech Windows a Macintosh.

• Tuto funkci lze po

• Tiskne

te-li aktivní okno / celou obrazovku monitoru pomocí tlačítka pro tisk obrazovky, přístroj může v závislosti

užít pouze u zařízení připojeného USB kabelem.

na tom, co právě tisknete, použít více toneru.

• Tuto funkci můžete používat, pouze pokud je nainstalovaný program Easy Printer Manager nebo program Smart

Panel.

Storno Kdykoli zastaví chod a má i další funkce.

• St

ornujte aktuální úlohu.

• Vytis

kne zprávu o konfiguraci: Stiskněte a držte toto tlačítko přibližně 2 až 5 sekund, dokud kontrolka stavu

nezačne blikat, pak tlačítko uvolněte.

Napájení Tímto tlačítkem můžete zařízení vypnout a zapnout.

Úvod_ 22

Vysvětlení funkce diody LED

Barva kontrolky oznamuje aktuální stav zařízení.

Kontrolka

Stav Popis

Zapnutí zařízení

1. Zapojte napájecí kabel.

2. Na ovládacím panelu stiskněte (tlačítko napájení).

(Kontrolk a toneru)

(Stavová kontrolka)

OranžováBliká

• V kazetě zbývá malé množství toneru.

Odhadovaná životnost toneru

se blíží ke konci. Připravte novou kazetu na výměnu. Kvalitu tisku můžete dočasně zlepšit opětovným rozprostřením toneru. (Viz „Rozprostření toneru“ na straně 49.)

Zap • Kazeta s tonerem téměř dosáhla své

odhadované životnosti

. Doporučujeme kazetu s tonerem vyměnit. (Viz „Výměna kazety s tonerem“ na straně 60.)

Vypnuto

• Všechny kazety s tonerem mají

normální kapacitu.

Vypnuto • Tiskárna je ve stavu offline. Zelená Bliká • Když kontrolka bliká pomalu, zařízení

přijímá data z počítače.

• Když kontrolka bliká rychle, zařízení

tiskne data.

Zap

• Zařízení je ve stavu online a lze jej

použít.

Červená Bliká

• Došlo k méně závažné chybě a

zařízení čeká na její odstranění. Po odstranění problému zařízení obnoví tisk.

Zap

• Kryt je otevřený. Zavřete kryt.

• V zásobníku není papír. Vložte papír

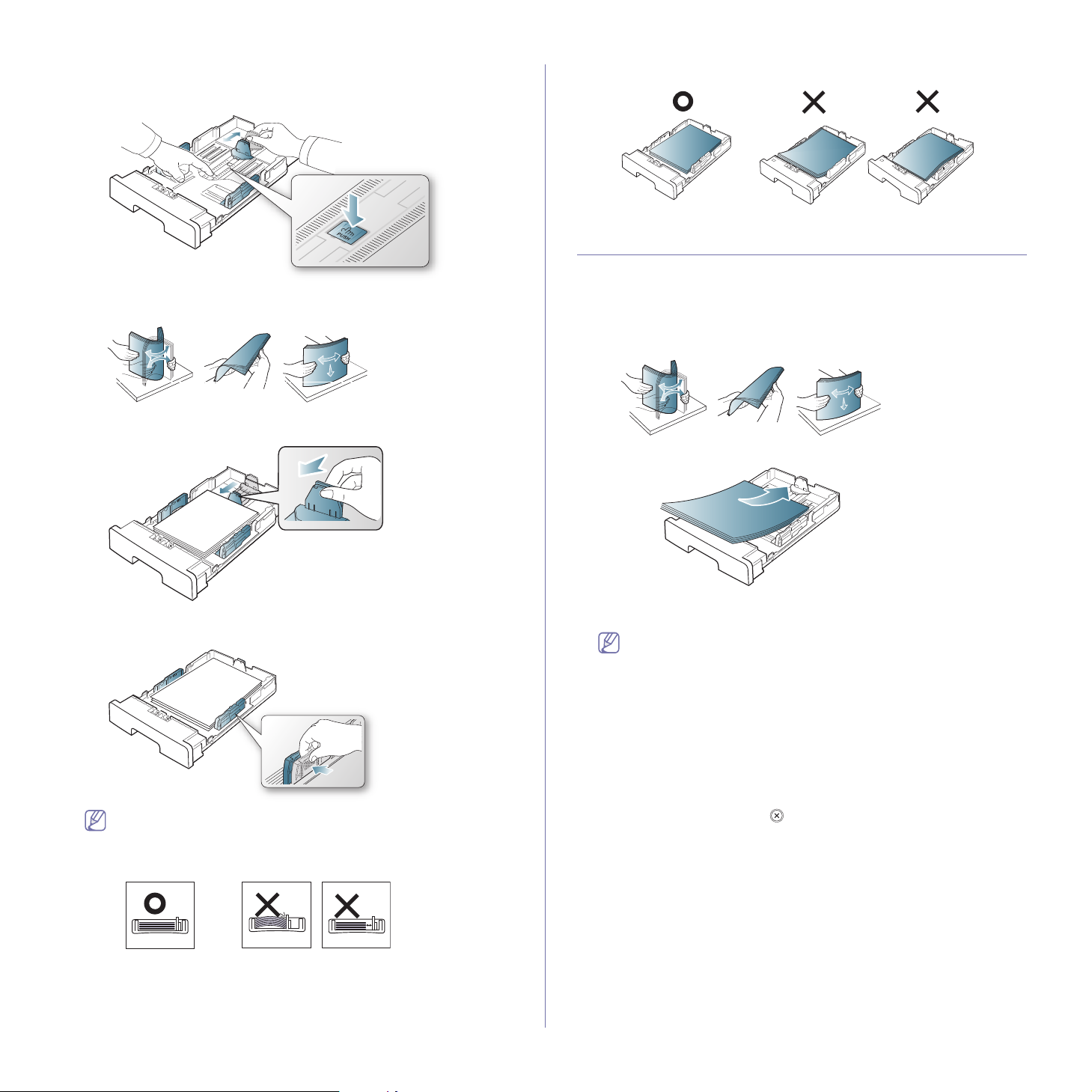

do zásobníku. (Viz „Vložení papíru do zásobníku“ na straně 31.)

• Zařízení přerušilo činnost v důsledku

vážné poruchy.

OranžováZap

• Došlo k zaseknutí papíru. (Viz

„Odstranění uvíznutého papíru“ na straně 50.)

a. Odhadovaná životnost kazety znamená očekávanou nebo odhadovanou životnost

kazety s tonerem, která udává průměrnou kapacitu počtu výtisků vycházející z ISO/ IEC 19752. Počet stránek může ovlivňovat provozní prostředí, frekvence tisku, grafika a typ a formát média. V kazetě může zbývat určité množství toneru, i když kontrolka svítí červeně a tiskárna přestane tisknout.

Společnost Samsung nedoporučuje používat jiné než originální kazety s tonerem Samsung, jako např. znovu naplněné nebo repasované. Společnost Samsung nemůže zaručit kvalitu kazet s tonerem, které nenesou originální značku Samsung. Na servis či opravy, jejichž provedení bude vyžadováno v důsledku použití jiných kazet s tonerem než originálních Samsung, se nevztahuje záruka přístroje.

Chybu lze rovněž vyřešit pomocí pokynů uvedených v počítači v okně programu Stav tiskárny Samsung nebo Smart Panel. Pokud potíže přetrvávají, obraťte se na odborný servis.

Úvod_23

+ 51 hidden pages
