Samsung M5370LX User Manual [ru]

Samsung Multifunction

MultiX

press

M537x series M437x series

Руководство пользователя

КРАТКОЕ

В данном руководстве представлена информация по установке, основным функциям и устранению неисправностей в системе Windows.

РАСШИРЕННОЕ (РУКОВОДСТВО АДМИНИСТРАТОРА)

Данное руководство содержит информацию об установке, расширенной конфигурации, эксплуатации, а также поиске и устранении неисправностей в различных операционных системах.

Некоторые функции могут различаться в зависимости от модели и региона.

Загрузка бумаги в лоток 59

1. Введение

Ключевые преимущества 6 Функции различных моделей 9 Полезная информация 14 О руководстве пользователя 15 Информация о безопасности 16 Обзор устройства 23 Панель управления 27 Подключение сетевого кабеля 28 Включение устройства 29 Описание индикаторов 30 Возможности дисплея и полезные пункты меню 33 Об экранной клавиатуре 44 Установка драйвера локально 45 Замена драйвера 50

Печать на специальных материалах 66 Настройка размера и типа бумаги 72 Выбор выходного лотка 75

3. Печать

Характеристики драйвера принтера 77 Основные операции печати 79 Доступ к настройкам печати 81 Специальные функции печати 90 Использование Утилита прямой печати Изменение стандартных параметров печати 101 Выбор устройства по умолчанию 102 Настройки печати устройства 103 Настройка меню Параметры устройства Печать в файл (PRN) 106

104

2. Материалы и лотки

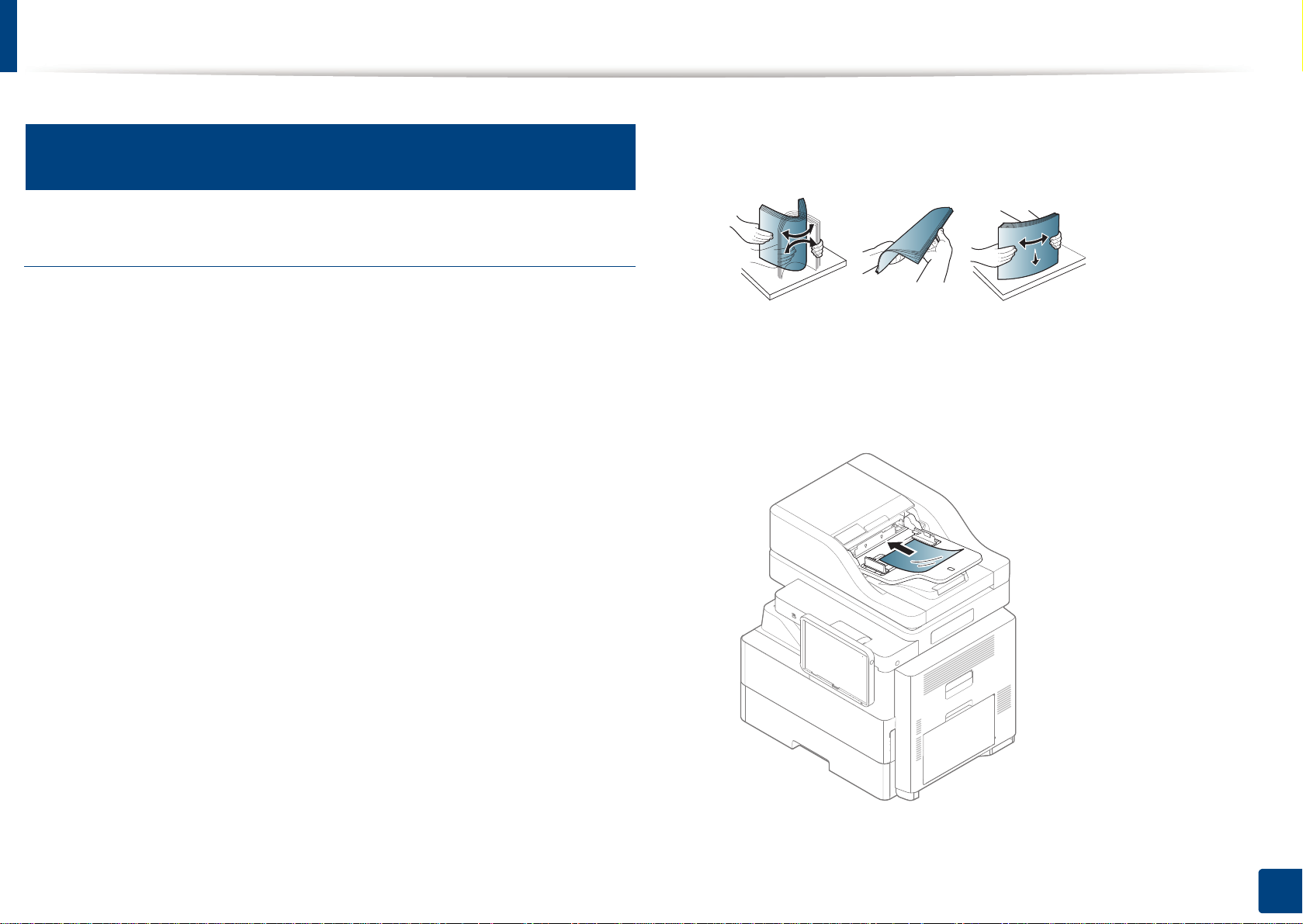

Загрузка оригиналов 53 Выбор материала для печати 57

Печать в Mac 107 Печать в Linux 109 Печать в UNIX 111

4. Копирование

Содержание окна «Копирование» 114

6. Сканирование и отправка (обработка факсов)

Основные операции копирования 125 Использование меню Быстрое копирование 126 Копирование удостоверений 127

5. Сканирование и отправка (Сканирование)

Описание экрана "Сканировать и отправить" 130 Базовые возможности сканирования 140 Сканирование с помощью TWAIN

-совместимых приложений 141

Работа с Samsung Easy Document Creator

142

Подготовка к обработке факсов 148 Использование функций факса на компьютере 149 Содержание окна «Факс» 151 Отправка факса 162 Получение факса 165

7. Настройка адресной книги

Содержание окна «Копирование» 173 Настройка из панели инструментов 175 Настройка сообщения SyncThru™

Web Service 179

Сканирование в mac 144 Сканирование в среде Linux 146

8. Инструменты управления

Доступ к инструментам управления 189

SyncThru™ Web Service 190 Easy Capture Manager 199

Samsung AnyWeb Print 200 Easy Eco Driver 201

Работа с Samsung Easy Document Creator Работа с Samsung Easy Printer Manager 203 Работа с приложением Состояние принтера Samsung 206 Работа с программой Samsung Printer

Experience 208 Использование папки 215

202

9. Устранение неисправностей

Перераспределение тонера 219 Замена картриджа 222 Замена блока переноса изображения 225

10. Расходные материалы и дополнительные компоненты

Заказ расходных материалов и дополнительных компонентов 302

Доступные Расходные материалы 303 Меры предосторожности 304 Доступные компоненты 305 Доступные сменные компоненты 308 Установка дополнительных компонентов Проверка срока службы сменных компонентов 311 Использование флэш-накопителя USB 312 Замена картриджа сшивателя 316

309

Рекомендации по предотвращению замятия бумаги 229 Устранение замятия документа 230 Удаление замятой бумаги 242 Значениесообщений на дисплее 264 Неполадки кабеля или источника питания Устранение других неполадок 280

279

11. Приложение

Технические характеристики 319 Нормативная информация 330 Авторские права 342

1. Введение

На рисунке показаны основные компоненты устройства.

В главу входят указанные ниже разделы.

• Ключевые преимущества 6

• Функции различных моделей 9

• Полезная информация 14

• О руководстве пользователя 15

• Информация о безопасности 16

• Обзор устройства 23

• Панель управления 27

• Включение устройства 29

• Подключение сетевого кабеля 28

• Описание индикаторов 30

• Возможности дисплея и полезные пункты меню 33

• Об экранной клавиатуре 44

• Установка драйвера локально 45

• Замена драйвера 50

Ключевые преимущества

Экологическая безопасность

• Для экономии тонера и бумаги устройство снабжено функцией экопечати (см. «Вкладка Экономия» на стр. 86).

• В целях экономии бумаги можно распечатывать несколько страниц на одном листе (см. «Специальные функции печати» на стр. 90).

• Для экономии бумаги можно печатать на обеих сторонах листа (функция двусторонней печати) (см. «Специальные функции печати» на стр. 90).

• Да

нное устройство позволяет сэкономить электроэнергию,

автоматически снижая ее потребление в режиме ожидания.

• Для сохранения природных ресурсов рекомендуем использовать вторичную бумагу.

Быстрая печать с высоким разрешением

• Вы можете печатать с разрешением до 1200 x 1200 точек на дюйм (фактическое разрешение) (1200 x 600 x 2 бита).

• Быстрая печать по требованию.

- M537x series

▪До 53 стр./мин для формата A4 или до 55 стр./мин для

формата Letter при односторонней печати.

- M437x series

▪До 43 стр./мин для формата A4 или до 45 стр./мин для

формата Letter при односторонней печати.

Ключевые преимущества

Удобство

• Вы можете выполнять печать со смартфонов или компьютеров через приложения, поддерживающие сервис Google Cloud Print™

(см. «Google Cloud Print™» на стр. 401).

• Программа Easy Capture Manager позволяет печатать снимки экрана, полученные нажатием кнопки Print Screen на клавиатуре (см. «Easy Capture Manager» на стр. 199).

• Приложения Samsung Easy Printer Manager и Состояние принтера

предназначены для мониторинга и отображения информации о состоянии устройства. Они позволяют выбрать подходящие параметры работы (см. «Работа с приложением Со

стояние

принтера Samsung» на стр. 206 или «Работа с Samsu ng Ea sy

Printer Manager» на стр. 203).

• Samsung Easy Document Creator это приложение, которое

позволяет сканировать, компилировать и сохранять документы в разных форматах, включая формат .epub. Эти документы можно потом распространять по социальным сетям или факсу (см.

«Работа с Samsung Easy Document Creator» на стр. 202).

• Приложение AnyWeb Print помогает делать снимки экрана в Windows Internet Explorer, а также обе

спечивает удобный

предпросмотр, редактирование и печать изображений (см.

«Samsung AnyWeb Print» на стр. 200).

• Программа Служба обновлений позволяет регулярно проверять

наличие новых версий программного обеспечения и устанавливать их во время установки драйвера. Данная функция доступна только в ОС Windows.

• Если у вас есть доступ в Интернет, вы можете получить справку, поддержку, драйверы устройства, руководства и инф

ормацию о заказе материалов на веб-сайте www.samsung.com > ваш продукт > Поддержка и загрузка.

Широкий набор функций и поддержка множества приложений

• Поддержка разного формата бумаги (см. «Спецификации материалов для печати» на стр. 321).

• Печать водяных знаков: В документ можно добавлять различные надписи, например «CONFIDENTIAL» (см. «Водяной знак» на стр.

85).

• Печать можно выполнять из разных операционных систем (см. «Системные требования» на стр. 325).

• Устройство оснащено интерфейсом USB и(или) сетевым интерфейсом.

Ключевые преимущества

Поддержка приложений XOA

Устройство поддерживает пользовательские приложения XOA.

• По всем вопросам, связанным с пользовательскими приложениями XOA, обращайтесь к поставщику этих приложений.

Функции различных моделей

Функции и комплектация устройств могут различаться в зависимости от модели и региона.

Операционная система

(●: поддерживаемая функция, пустое поле: неподдерживаемая функция)

Программное обеспечение

Драйвер принтера и ПО можно установить с компакт-диска с программным обеспечением. В ОС windows выберите драйвер принтера и ПО в окне Выбор программ и утилит для установки.

Операционная система M437x series M537x series Windows ● ● Mac ● ● Linux ● ● Unix ● ●

Программное обеспечение M437x series M537x series

Драйвер принтера PCL ● ●

Драйвер принтера PS

● ●

Драйвер принтера XPS

● ●

Утилита прямой печати

● ●

Функции различных моделей

(●: поддерживаемая функция, пустое поле: неподдерживаемая функция)

Samsung Easy Printer Manager

Параметры сканирования на ПК ● ● Параметры режима Факс-ПК ● ● Параметры устройств ● ●

Состояние принтера Samsung ● ●

Samsung AnyWeb Print

● ●

Samsung Easy Document Creator ● ● Easy Capture Manager ● ● SyncThru™ Web Service ● ● SyncThru Admin Web Service ● ● Easy Eco Driver ● ●

Факс Samsung Network PC Fax ● ● Сканировать Драйвер печати Twain ● ●

a. Загрузите ПО с веб-сайта Samsung и установите его: (http://www.samsung.com > ваш продукт > Поддержка и загрузка). Перед установкой проверьте, поддерживает

ли ваш компьютер и ОС эту программу.

Программное обеспечение M437x series M537x series

Функции различных моделей

Различные функции

Функции M437x series M537x series Высокоскоростной интерфейс USB 2.0 ● ● Проводной сетевой интерфейс Ethernet 10/100/1000 Base TX ● ●

Параллельный разъем IEEE 1284B

Google Cloud Print™

● ●

AirPrint ● ●

Экопечать ● ● Дуплексная (двусторонняя) печать ● ●

Интерфейс накопителя USB

● ●

Дополнительный лоток (SCF) ○ ○ Дополнительный лоток (HCF) ○ ○ Финишер (с 1 лотком) ○ ○ Финишер (с 2 лотками) ○ ○ Почтоый ящик ○ ○ Подставка (высокая) ○ ○ Подставка (низкая) ○ ○ Факсимильный модуль ○ ○ Блок интерфейса внешних устройств (FDI) ○ ○

Сшивание ○ ○

Функции различных моделей

Устройство подачи документов

Однопроходный двухсторонний автоподатчик

(DSDF)

● ●

Автоподатчик (устройство автоматической подачи документов)

Факс Отпр.нескольк. ● ●

Отлож. отправ. ● ● Двусторонняя отправка ● ● Получение двусторонних копий ● ● Безопас. прием ● ● Отправить/получить пересланный факс ● ● Отправить/получить пересланное эл. письмо ● ●

Сканировать Сканирование в программу электронной почты ● ●

Сканирование на сервер SMB ● ● Сканирование в Папку ● ● Сканирование на сервер FTP ● ● Сканирование на ПК ● ● Скан. в USB ● ● Двустороннее сканирование ● ●

Функции M437x series M537x series

Функции различных моделей

(●: поддерживаемая функция, ○: дополнительно, пустое поле: неподдерживаемая функция)

Копировани е

Копирование удостоверений ● ● Копирование с уменьшением или увеличением ● ●

Брошюра ● ●

Плакат ● ●

Книга ● ● Неск. коп./стр. ● ● Настройка фона ● ● Сдвиг изображения ● ● Стирание по краю ● ● Двустороннее копирование ● ●

a. Нельзя одновременно использовать параллельный разъем и разъем USB. b. Вы можете печатать только файлы, сохраненные на USB-устройстве.

Функции M437x series M537x series

Полезная информация

Устройство не печатает.

• Откройте очередь печати и удалите документ из списка

на печать (см. «Отмена задания печати» на стр. 80).

• Удалите драйвер и установите его повторно (см. «Установка драйвера локально» на стр. 45).

• Выберите данное устройство устройством по умолчанию

в ОС Windows (см. «Выбор устройства по умолчанию» на стр. 102).

Где можно приобрести дополнительные компоненты и расходные материалы?

• Задайте вопрос поставщику или продавцу техники

Samsung.

• Посетите страницу www.samsung.com/supplies. Выберите

ваш регион и страну, чтобы просмотреть соответствующую информацию по обслуживанию.

Произошло замятие бумаги.

• Откройте и закройте крышку (см. «Вид спереди» на стр.

24).

• См. указания по устранению замятия бумаги в данном

руководстве, а затем выполните соответствующую процедуру устранения проблемы (см. «Удаление замятой бумаги» на стр. 242).

Нечеткая печать.

• Низкий уровень тонера или неравномерное его

распределение в картридже. Встряхните картридж (см.

«Перераспределение тонера» на стр. 219).

• Выберите другое разрешение печати (см. «Доступ к настройкам печати» на стр. 81).

• Замените картридж с тонером (см. «Замена картриджа»

на стр. 222).

Индикатор состояния мигает или светится непрерывно.

• Выключите и снова включите устройство.

• Проверьте значение такого поведения индикатора в

данном руководстве, а затем выполните соответствующую процедуру устранения проблемы (см. «Описание индикаторов» на стр. 30).

Откуда можно загрузить драйвер для устройства?

• Вы можете получить справку, поддержку, драйверы устройства, руководства и информацию о заказе материалов на веб-сайте www.samsung.com > ваш продукт > Поддержка и загрузка.

О руководстве пользователя

В настоящем руководстве пользователя приведены основные сведения об устройстве, а также детальное описание порядка его использования.

• Не выбрасывайте это руководство. Оно может пригодиться в будущем.

• Перед началом эксплуатации устройства следует ознакомиться с информацией о безопасности.

• Решение проблем, связанных с эксплуатацией устройства, приведено в разделе, посвященном устранению неисправностей.

• Описание терминов, использу глоссарии.

• В зависимости от модели и комплектации конкретного устройства его вид может отличаться от иллюстраций в данном руководстве пользователя.

• В зависимости от версии драйвера/микропрограммы конкретного устройства, вид меню может отличаться от иллюстраций в данном руководстве.

емых в данном руководстве, см. в

Условные обозначения

Некоторые термины настоящего руководства имеют одинаковое значение, например:

•«документ» и «оригинал».

•«бумага», «материал» и «материал для печати».

•«устройство», «принтер» и «МФУ».

Общие значки

Значок Текст Описание

Внимани

е!

Содержит инструкции по защите устройства от возможных механических повреждений и неисправностей.

• Операции, приведенные в данном руководстве, в основном предназначены для выполнения в среде Windows 7.

Примеча

ние

Содержит дополнительные сведения или подробные описания функций и возможностей устройства.

1. Введение

Информация о безопасности

Приведенные здесь предупреждения призваны защитить вас и окружающих от получения травм, а также от причинения возможного вреда устройству. Внимательно прочтите эти инструкции перед эксплуатацией устройства. После ознакомления с данным документом сохраните его для последующего использования.

Важные обозначения, относящиеся к безопасности

Разъяснение значков и обозначений, используемых в данной главе

Осторож

но!

Внимани

е!

Не пытайтесь использовать устройство.

Обозначает ситуации, которые могут повлечь за собой смерть или нанесение вреда здоровью.

Обозначает ситуации, которые могут повлечь за собой нанесение легкого вреда здоровью или имуществу.

Условия эксплуатации

Осторожно

Эксплуатация устройства с поврежденным шнуром питания или незаземленной розеткой запрещается.

Это может привести к поражению электрическим током или пожару.

Не допускайте попадания на устройство каких-либо веществ, (например, воды) и размещения на его поверхности каких-либо предметов (например, мелких металлических или тяжелых предметов, свечей, зажженных сигарет и пр.).

Это может привести к поражению электрическим током или пожару.

• При перегреве из устройства может пойти дым, оно может издавать необычные звуки или распространять запахи. В этом случае следует немедленно выключить питание и отключить устройство от электрической сети.

• Доступ к электрической розетке должен быть постоянно открыт на случай необходимости экстренного отключения питания.

Это может привести к поражению электрическим током или пожару.

1. Введение

Информация о безопасности

Запрещается сгибать шнур питания или ставить на него тяжелые предметы.

Хождение по шнуру или повреждение его тяжелыми предметами может привести к поражению электрическим током или пожару.

Запрещается тянуть за шнур при отключении устройства из розетки; запрещается трогать вилку влажными руками.

Это может привести к поражению электрическим током или пожару.

Внимание

Во время грозы или длительного простоя устройства следует вытащить шнур питания из розетки.

Это может привести к поражению электрическим током или пожару.

Осторожно, область выхода бумаги может сильно нагреваться.

При падении устройства или повреждении его корпуса следует отключить все соединительные кабели и обратиться к квалифицированному обслуживающему персоналу.

В противном случае возникнет опасность поражения электрическим током или пожара.

Если после выполнения всех инструкций устройство функционирует неправильно, следует обратиться к квалифицированному обслуживающему персоналу.

В противном случае возникнет опасность поражения электрическим током или пожара.

Если вилка с трудом входит в электрическую розетку, не следует применять силу.

Следует вызвать электрика для замены розетки, иначе это может привести к поражению электрическим током.

Следите, чтобы домашние животные не грызли шнуры питания, телефонные или соединительные кабели.

Это может привести к поражению электрическим током, пожару или травме животного.

Опасность ожогов.

1. Введение

Информация о безопасности

Не накапливайте большое количество бумаги в выходном

Правила эксплуатации

лотке.

Это может повредить устройство.

Внимание

Не вытягивайте выходящую из устройства бумагу во время печати.

В противном случае это может привести к повреждению устройства.

Не кладите руки между устройством и лотком для бумаги.

В этом случае можно получить травму.

Соблюдайте осторожность при замене бумаги и устранении замятий.

Новая бумага имеет острые края и может вызвать болезненные порезы.

При больших объемах печати нижняя часть области выхода бумаги может нагреваться. Не позволяйте детям прикасаться к ней.

Не закрывайте вентиляционные отверстия и не проталкивайте в них какие-либо предметы.

Это может привести к перегреву компонентов, что, в свою очередь, может спровоцировать повреждение или возгорание.

Использование элементов управления и настроек или выполнение операций, не описанных в настоящем руководстве, может привести к опасному радиационному облучению.

Для подключения устройства к электрической сети используется шнур питания.

Чтобы выключить блок питания устройства, следует извлечь шнур питания из розетки.

Возможно возгорание.

При удалении замятий не пользуйтесь пинцетом или острыми металлическими предметами.

Это может повредить устройство.

1. Введение

Информация о безопасности

Установка и перемещение

Осторожно

Запрещается устанавливать устройство в запыленных, влажных помещениях или помещениях, где возможна утечка воды.

Это может привести к поражению электрическим током или пожару.

Поместите устройство в среду, где соблюдаются необходимие температурные условия и влажность.

В ином случае это может вызвать проблемы при печати и привести к повреждению устройства.

см. «Общие характеристики» на ст

р. 319

Внимание

Перед перемещением устройства отключите питание и отсоедините все кабели. Информация ниже является рекомендательной и принимает во внимание веса устройства.

Если состояние вашего здоровья не позволяет вам поднимать тяжести, не следует поднимать устройство. Обратитесь за помощью и привлеките к подъему устройства нужно число людей. При несоблюдении этого требования устройство может упасть, сломаться или

авмировать людей.

тр

После этого поднимите устройство.

• Если устройство весит менее 20 кг, его может поднимать один человек.

• Если устройство весит 20 – 40 кг, его следует поднимать вдвоем.

• Если устройство весит более 40 кг, его следует поднимать как минимум вчетвером.

Располагайте устройство на плоской поверхности в хорошо проветриваемом месте. Учитывайте пространство, необходимое для от лотков.

Место должно быть хорошо проветриваемым, не жарким и не влажным; на него не должны падать прямые солнечные лучи.

крытия крышек и

1. Введение

Информация о безопасности

При использовании устройства длительное время или при печати большого количества страниц в непроветриваемом помещении устройство способно загрязнять воздух веществами, вредными для здоровья человека. Располагайте устройство в хорошо проветриваемом помещении или регулярно открывайте окно для циркуляции воздуха.

Не устанавливайте устройство на неустойчивой поверхности.

При несоблюдении этого требования устройство может упасть, сломаться или травмировать людей.

При необходимости используйте только телефонный

кабель стандарта № 26 AWG

В противном случае это может привести к повреждению устройства.

Подключайте шнур питания только к заземленной розетке.

или больший.

Запрещается накрывать устройство или помещать его в воздухонепроницаемое место, например, в шкаф.

Недостаток вентиляции может привести к возгоранию.

Электрическая нагрузка на розетки и удлинители шнуров питания не должна превышать допустимую.

Несоблюдение этого требования может сказаться на производительности устройства, привести к поражению электрическим током или пожару.

Уровень мощности в розетке должен соответствовать значению, указанному на бирке устройства.

Чтобы узнать уровень мощности в используемой розетке, обратитесь в электроэнергетическую компанию.

a. AWG: система стандартов American Wire Gauge

В противном случае возникнет опасность поражения электрическим током или пожара.

Для безопасной эксплуатации используйте шнур питания только из комплекта поставки. При использовании шнура длиной более 2 м и напряжении 110 В размер кабеля должен соответствовать стандарту 16 AWG или больше.

Невыполнение этого требования может привести к повреждению устройства, поражению электрическим током или пожару.

1. Введение

Информация о безопасности

При чистке и эксплуатации устройства строго следуйте

Обслуживание и профилактический контроль

поставляемому в комплекте руководству пользователя.

Иначе можно повредить устройство.

Внимание

Перед внутренней чисткой устройства отключите его от розетки. Не используйте для чистки устройства бензин, растворитель или спирт; не распыляйте воду прямо на устройство.

Это может привести к поражению электрическим током или пожару.

Не включайте устройство при замене частей или внутренней чистке.

При несоблюдении этой меры можно получить травму.

Храните чистящие принадлежности в местах недоступных для детей.

Опасность травмирования детей.

Запрещается самостоятельно разбирать, ремонтировать или реконструировать устройство.

Не допускайте попадания пыли или воды на кабель и контакты штепсельной вилки.

В противном случае возникнет опасность поражения электрическим током или пожара.

• Не снимайте щитки и кожухи, закрепленные винтами.

• Замену предохронителей должны производить только

сертифицированные специалисты по обслуживанию. В противном случае возникнет опасность поражения электрическим током или пожара.

• Ремонтом устройства должны заниматься только специалисты по обслуживанию Samsung.

Использование расходных материалов

Внимание

Это может повредить устройство. Ремонтировать устройство должны только сертифицированные специалисты.

Не разбирайте картридж с тонером.

Пыль от тонера может представлять опасность в случае вдыхания или попадания внутрь организма.

1. Введение

Информация о безопасности

Запрещается сжигать какие-либо расходные материалы, например, картриджи или термофиксаторы.

Это может привести к взрыву или неконтролируемому возгоранию.

Хранить такие расходные материалы, как картриджи, следует в недоступном для детей месте.

Пыль от тонера может представлять опасность в случае вдыхания или попадания внутрь организма.

Повторное использование таких расходных материалов, как тонер, может прив

При повреждении устройства вследствие повторного использования расходных материалов сервисное обслуживание будет платным.

ести к повреждению устройства.

При работе с деталями, содержащими пыль тонера (картриджи, бутылки с отработанным тонером, проявочный блок), придерживайтесь следующий инструкций.

• При утилизации расходных материалов следуйте инструкциям по утилизации. Инструкции по утилизации можно получить у торгового представителя.

• Не выбрасывайте расходные материалы вместе с бытовыми отходами.

• Не используйте бутылку для отработанного тонера повторно после ее опо

Несоблюдение указанных выше требований может привести к нарушению работы устройства и загрязнению окружающей среды. Гарантия не распространяется на повреждения, возникшие по неосторожности пользователя.

Если тонер попал на одежду, не используйте для стирки горячую воду.

рожнения.

Под воздействием горячей воды тонер въедается в ткань. Используйте холодную воду.

В процессе замены картриджа или у следует избегать попадания тонера на кожу или одежду.

Пыль от тонера может представлять опасность в случае вдыхания или попадания внутрь организма.

даления замятий

1. Введение

Обзор устройства

Компоненты

Устройство Шнур питания Краткое руководство по установке

Компакт-диск с ПО

a. На компакт-диск с ПО записаны драйверы, руководство пользователя и программные приложения. b. Комплект принадлежностей зависит от страны приобретения устройства и его модели.

Принадлежности

Блок переноса изображения

1. Введение

Обзор устройства

Вид спереди

2 Однопроходный

двухсторонний автоподатчик с

направляющими

Дверца податчика бумаги повышенной

емкости

Блокирование сканера

14 13

12 11

16 15

20 19

3 4

5 6

7 8

3 Входной лоток

однопроходного двухстороннего

автоподатчика

4 Выходной лоток

однопроходного двухстороннего

автоподатчика

Правая дверца

Ручка правой дверцы

7 Ручка второго кассетного

лотка

Ручка податчика бумаги повышенной емкости

Дверца второго кассетного лотка

Стандартный лоток (Лоток 1)

Передняя крышка

Центральный лоток

Панель управления

16 Место для

комплекта устройств беспроводного/ NFC-соединения, а также устройств для

чтения карт памяти

Cтекло экспонирования

Белая пластина

21 Направляющая

ширины бумаги в многоцелевом лотке

22 Многоцелевой

выходной лоток

Крышка однопроходного двухстороннего

автоподатчика

9 Податчик бумаги

повышенной

емкости

Порт USB

a. Дополнительное устройство. b. Для покупки комплекта устройств беспроводного/NFC-соединения, а также устройств для

чтения карт памяти, обратитесь к розничному продавцу или дистрибьютору, у которого вы приобрели данное устройство. Установку комплекта устройств беспроводного/NFCсоединения, а также устройств для чтения карт памяти разрешается производить только уполномоченным поставщикам услуг, дистрибьюторам или розничным продавцам.

1. Введение

Обзор устройства

2 1

FDI

3 5

6 7

Вид изнутри

Вид сзади

1 Картриджи с тонером 2 Дверца передней крышки 3 Блок переноса изображения

1 Кабель однопроходного двухстороннего автоподатчика 2 Порт USB 3 Порт печати USB 4FDI (блок интерфейса внешних устройств) 5 Сетевой порт 6 Порт финишера с 2 лотками 7 Выключатель питания 8 Разъем для шнура питания

1. Введение

Обзор устройства

Вид стандартного финишера с 2 лотками (дополнительно)

3 2

1 Передняя крышка стандартного финишера с двумя лотками 2 Лоток финишера 3 Верхний лоток 4 Ручка передней крышки стандартного финишера с двумя лотками 5 Сшивание

1. Введение

Панель управления

3 a. Индикатор

Питание

b. Кнопка

(Питание/

Пробуждение)

Отображение информации о состоянии системы питания устройства.

Включение и выключение питания. Если индикатор светится синим, устройство включено и готово к работе. Для выключения устройства нажмите на эту кнопку и удерживайте ее более двух секунд. После этого откроется окно подтверждения.

Дисплей

2 Отверстие под

датчик движения

Индикация текущего состояния устройства и вывод подсказок во время работы. Использование дисплея упрощает настройку меню.

Датчик движения.

Индикатор Состояние

Отображение информации о состоянии

ройства (см. «Описание индикаторов» на

уст

стр. 30).

Прикасаться к дисплею следует исключительно пальцами. Острые ручки и другие предметы могут повредить экран.

1. Введение

Подключение сетевого кабеля

Устройство поставляется со встроенной платой сетевого интерфейса. Его можно подсоединить к сети с помощью сетевого кабеля.

1. Введение

Включение устройства

Необходимо использовать кабель питания, поставляемый в комплекте устройства. В противном случае возможно повреждение или возгорание устройства.

Сначала подключите устройство к сети питания.

• При включенном принтере или после печати некоторые части устройства могут нагреваться. Во избежание ожогов соблюдайте осторожность при работе с внутренними частями устройства.

• Не разбирайте устройство, подключенное к сети питания. Это может привести к поражению электрическим током.

• При выключении устройства непосредственно с помощью кнопки питания жесткий диск устройства может быть поврежден.

Устройство можно также включить, нажав на кнопку (Питание/ Пробуждение).

1. Введение

Описание индикаторов

Описание индикаторов состояния

Цвет индикатора состояния показывает текущее состояние устройства.

• Некоторые индикаторы могут различаться в зависимости от модели и региона (см. «Панель управления» на стр. 27).

• Для устранения неисправности прочтите сообщение об ошибке и указания соответствующего раздела главы «Устранение неисправностей» (см. «Устранение неисправностей» на стр. 218).

• Также неисправность можно устранить, следуя указаниям программы Состояние принтера Samsung (см. «Работа с приложением Состояние принтера Sa

• Если неисправность не устранена, обратитесь в службу технической поддержки.

Состояние Описание

msung» на стр. 206).

Выкл. • Устройство выключено.

• Устройство находится в режиме энергосбережения.

Синий Вкл. Устройство включено и готово к использованию.

Мигает Факс Устройство отправляет или принимает факс.

Копирован

Устройство выполняет копирование документов.

ие

Сканирова

Устройство выполняет сканирование документов.

ть

Печать • Медленное мигание индикатора состояния означает, что устройство получает данные с компьютера.

• Частое мигание индикатора состояния означает, что устройство в

ыполняет печать.

1. Введение

+ 420 hidden pages
