E-MANUAL

Contact SAMSUNG WORLDWIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care centre.

Country

ALBANIA 42 27 5755 AUSTRIA 0810 - SAMSUNG (7267864, € 0.07/min) www.samsung.com BELGIUM 02-201-24-18 www.samsung.com/be (Dutch)

BOSNIA 05 133 1999 BULGARIA 07001 33 11 www.samsung.com CROATIA 062 SAMSUNG (062 726 7864) www.samsung.com CZECH 800 - SAMSUNG (800-726786) www.samsung.com

DENMARK 70 70 19 70 www.samsung.com FINLAND 030 - 6227 515 www.samsung.com FRANCE 01 48 63 00 00 www.samsung.com GERMANY 01805 - SAMSUNG(726-7864 € 0,14/Min) www.samsung.com GREECE

HUNGARY 06-80-SAMSUNG(726-7864) www.samsung.com ITALIA 800-SAMSUNG(726-7864) www.samsung.com KOSOVO +381 0113216899 LUXEMBURG 261 03 710 www.samsung.com MACEDONIA 023 207 777 MONTENEGRO 020 405 888 NETHERLANDS 0900-SAMSUNG (0900-7267864) (€ 0,10/Min) www.samsung.com NORWAY 815-56 480 www.samsung.com POLAND 0 801 1SAMSUNG(172678) / 022-607-93-33 www.samsung.com PORTUGAL 80820-SAMSUNG(726-7864) www.samsung.com RUMANIA "1. 08010 SAMSUNG (72678) – doar din reţeaua Romtelecom, tarif local;

SERBIA 0700 Samsung (0700 726 7864) www.samsung.com SLOVAKIA 0800 - SAMSUNG(0800-726 786) www.samsung.com/sk SPAIN 902 - 1 - SAMSUNG (902 172 678) www.samsung.com SWEDEN 0771 726 7864 (SAMSUNG) www.samsung.com SWITZERLAND 0848 - SAMSUNG(7267864, CHF 0.08/min) www.samsung.com/ch

U.K 0330 SAMSUNG (7267864) www.samsung.com EIRE 0818 717100 www.samsung.com LITHUANIA 8-800-77777 www.samsung.com LATVIA 8000-7267 www.samsung.com ESTONIA 800-7267 www.samsung.com

Customer Care Centre

Samsung Zrt., česká organizační složka, Oasis Florenc, Sokolovská394/17, 180 00, Praha 8

"1. Για προϊόντα πληροφορικής και κινητής τηλεφωνίας Από σταθερό 80111-SAMSUNG (80111 7267864), αστική χρέωση Από κινητό 210 6897691

2. Για φωτογραφικές μηχανές, βιντεοκάμερες, τηλεοράσεις & οικιακές συσκευές Από κινητό και σταθερό 2106293100"

2. 021.206.01.10 – din orice reţea, tarif normal "

Web Site

www.samsung.com/be_fr (French)

www.samsung.com

www.samsung.com/ch_fr/(French)

LCD TV

User Manual

imagine the possibilities

Thank you for purchasing this Samsung product. To receive more complete service, please register your product at

www.samsung.com/register

Model _____________ Serial No. _____________

BN68-03398E-00

For more information on how to use e-Manual (P.12)

Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance. Product design and speciﬁcations may be changed without notice.

Important Warranty Information Regarding Television Format Viewing

1. Functionalities related to Digital TV (DVB) are only available in countries/areas where DVB-T (MPEG2 and MPEG4 AVC) digital terrestrial

signals are broadcasted or where you are able to access to a compatible DVB-C (MPEG2 and MPEG4 AAC) cable-TV service. Please check with your local dealer the possibility to receive DVB-T or DVB-C signal.

2. DVB-T is the DVB European consortium standard for the broadcast transmission of digital terrestrial television and DVB-C is that for the broadcast

transmission of digital TV over cable. However, some differentiated features like EPG (Electric Programme Guide), VOD (Video On Demand) and so on, are not included in this speciﬁcation. So, they cannot be workable at this moment.

3. Although this TV set meets the latest DVB-T and DVB-C standards, as of [August, 2008], the compatibility with future DVB-T digital terrestrial

and DVB-C digital cable broadcasts cannot be guaranteed.

4. Depending on the countries/areas where this TV set is used some cable-TV providers may charge an additional fee for such a service and

you may be required to agree to terms and conditions of their business.

5. Some Digital TV functions might be unavailable in some countries or regions and DVB-C might not work correctly with some cable service

providers.

6. For more information, please contact your local Samsung customer care centre.

The reception quality of TV may be affected due to differences in broadcasting method between the countries. Please check the TV

✎

performance in the local SAMSUNG Authorized Dealer, or the Samsung Call Centre whether it can be improved by reconﬁguring TV setting or not.

Still image warning

Avoid displaying still images (like jpeg picture ﬁles) or still image element (like TV programme logo, panorama or 4:3 image format, stock or news bar at screen bottom etc.) on the screen. Constant displaying of still picture can cause ghosting of LCD screen, which will affect image quality. To reduce risk of this effect, please follow below recommendations:

• Avoid displaying the same TV channel for long periods.

• Always try do display any image on full screen, use TV set picture format menu for best possible match.

• Reduce brightness and contrast values to minimum required to achieve desired picture quality, exceeded values may speed up the burnout process.

• Frequently use all TV features designed to reduce image retention and screen burnout, refer to proper user manual section for details.

Securing the Installation Space

Keep the required distances between the product and other objects (e.g. walls) to ensure proper ventilation. Failing to do so may result in ﬁre or a problem with the product due to an increase in the internal temperature of the product.

When using a stand or wall-mount, use parts provided by Samsung Electronics only.

✎

• If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the product falling.

The appearance may differ depending on the product.

✎

Be careful when you contact the TV because some parts can be somewhat hot.

✎

Installation with a stand. Installation with a wall-mount.

10 cm

10 cm10 cm

Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in the European Union and other European countries with separate collection systems)

This marking on the product, accessories or literature indicates that the product and its electronic accessories (e.g. charger, headset, USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle them responsibly to promote the sustainable reuse of material resources. Household users should contact either the retailer where they purchased this product, or their local government ofﬁce, for details of where and how they can take these items for environmentally safe recycling. Business users should contact their supplier and check the terms and conditions of the purchase contract. This product and its electronic accessories should not be mixed with other commercial wastes for disposal.

Correct disposal of batteries in this product (Applicable in the European Union and other European countries with separate battery return systems)

This marking on the battery, manual or packaging indicates that the batteries in this product should not be disposed of with other household waste at the end of their working life. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference levels in EC Directive 2006/66. If batteries are not properly disposed of, these substances can cause harm to human health or the environment. To protect natural resources and to promote material reuse, please separate batteries from other types of waste and recycle them through your local, free battery return system.

10 cm

Accessories

✎

Please make sure the following items are included with your LCD TV. If any items are missing, contact your dealer.

✎

The items’ colours and shapes may vary depending on the models.

y Remote Control & Batteries (AAA x 2) y Owner’s Instructions y Warranty Card / Safety Guide (Not available in some locations)

✎

An administration fee may be charged if either (a) an engineer is called out at your request and there is no defect in the product (i.e. where you have failed to read this user manual) (b) you bring the unit to a repair centre and there is no defect in the product (i.e. where you have failed to read this user manual).

✎

The amount of such administration charge will be advised to you before any work or home visit is carried out.

y Power Cord y Cleaning Cloth

Viewing the Control Panel

✎

The product colour and shape may vary depending on the model.

Control Panel

Speakers

Remote control sensor Aim the remote control towards this spot on the TV. Power Indicator Blinks and turns off when the power is on and lights up in standby mode.

SOURCE

MENU Displays an on-screen menu, the OSD (on screen display) of your TV’s features.

Standby mode

Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.

(Power)

Toggles between all the available input sources. In the on-screen menu, use this button as you would use the ENTERE button on the remote control.

Adjusts the volume. In the OSD, use the and ► buttons on the remote control.

Changes the channels. In the OSD, use the ▼ and ▲ buttons on the remote control.

Turns the TV on or off.

buttons as you would use the ◄

buttons as you would use the

English - 3

Viewing the Remote Control

✎

This is a special remote control for the visually impaired persons and has Braille points on the Power, Channel, and Volume buttons.

Turns the TV on and off.

Have direct access to channels.

Alternately select Teletext ON,

Double, Mix or OFF.

Adjusts the volume.

Displays the main on-screen menu.

Displays the My Downloads, Watch TV,

AllShare™ and Source.

Quickly select frequently used

functions.

Selects the on-screen menu items

and changes the values seen on the

menu.

Returns to the previous menu.

Buttons used in the Channel List,

Channel Manager, My Downloads,

Network, AllShare™ menu, etc.

Use these buttons in My

Downloads and Anynet+ modes.

CONTENT

A B C D

SRS

E-MANUAL

DUAL I-II

AD/SUBT.

Displays and selects the available video sources.

Returns to the previous channel.

Cuts off the sound temporarily.

Changes channels.

Displays channel lists on the screen. Displays the EPG (Electronic

Programme Guide).

Displays information on the TV screen.

Exits the menu.

P.MODE: Selects picture mode. SRS: Selects the SRS TruSurround

HD mode.

DUAL: Select Dual sound mode. E-MANUAL: Displays the e-Manual

guide.

P.SIZE: Selects the picture size. AD: Audio Description selection.

(Not available in some locations)

SUBT.: Displays digital subtitles.

Installing batteries (Battery size: AAA)

English - 4

Connecting to an Antenna

When the TV is initially powered on, basic settings proceed automatically.

✎

Preset: Connecting the mains and antenna.

TV Rear Panel

Power Input

VHF/UHF AntennaSatellite Antenna Cable

Plug & Play (Initial Setup)

When the TV is initially powered on, a sequence of on-screen prompts will assist in conﬁguring basic settings. Press the

POWERP button. Plug & Play is available only when the Input source is set to TV.

✎

To return to the previous step, press the Red button.

Selecting a language

Selecting Store Demo

or Home Use

Selecting a country

Setting the Clock

Mode

Selecting an antenna

Selecting a channel

Enjoy your TV.

Press the ▲ or ▼ button, then press the ENTERE button. Select the desired OSD (On Screen Display) language.

Press the ◄ or ► button, then press the ENTERE button. Select the Home Use mode. Store Demo mode is for retail environments. To return the unit’s settings from Store Demo to Home Use (standard):

Press the volume button on the TV. When the OSD volume is displayed, press and hold MENU for 5 sec.

Store Demo is only for shop display. If you select it, several functions are not able to use. Please select Home Use when you watch at home.

Press the ▲ or ▼ button, then press the ENTERE button. Select the appropriate country. After selecting the country in the Country menu, some models may proceed with an additional

option to setup the pin number. When you input the PIN number, 0-0-0-0 is not available. Set the Clock Mode automatically or manually.

Press the ▲ or ▼ button, then press the ENTERE button. Select Air(Digital & Analogue/Digital/Analogue), Cable(Digital & Analogue/Digital/Analogue)

or Satellite. Press the ▲ or ▼ button, then press the ENTERE button. Select the channel source to memorise. When setting the antenna source to Cable, a step

appears allowing you to assign numerical values (channel frequencies) to the channels. For more information, refer to Channel → Auto Tuning.

✎

When Air or Cable is selected first: After all Air or Cable channels are stored, the step for storing Satellite channels is displayed.

✎

When Satellite is selected first: After all Satellite channels are stored, the step for storing Air or Cable channels is displayed.

✎

Press the ENTERE button at any time to interrupt the memorisation process.

Select the Watch TV. Press the ENTERE button.

✎

If you select the Networking Settings, set the network. For more information, refer to “Network menu” in the e-Manual.

POWER

If You Want to Reset This Feature...

Select System - Plug & Play (Initial Setup). Enter your 4 digit PIN number. The default PIN number is “0-0-0-0.” If you want to change the PIN number, use the Change PIN function.

You should do Plug & Play (MENU → System) again at home although you did in shop.

✎

If you forget the PIN code, press the remote control buttons in the following sequence in Standby mode, which resets the PIN to “0-0-0-0” (France: “1-1-1-1”): POWER (off) → MUTE → 8 → 2 → 4 → POWER (on).

English - 5

Connecting to an AV devices

¦ Available devices: DVD, Blu-ray player, HD cable box, HD STB (Set-Top-Box) satellite

receiver, VCR, Digital Audio System, Ampliﬁer, DVD Home Theatre, PC

HDMI connection

HDMI OUT

DVI OUT

AUDIO OUT

R-AUDIO-L

Using an HDMI cable or HDMI to DVI Cable (up to 1080p)

✎

HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN

For better picture and audio quality, connect to a digital device using an HDMI cable.

An HDMI cable supports digital video and audio signals, and does not require an audio cable.

– To connect the TV to a digital device that does not support HDMI output, use an HDMI/DVI and audio cables.

The picture may not display normally (if at all) or the audio may not work if an external device that uses an older

version of HDMI mode is connected to the TV. If such a problem occurs, ask the manufacturer of the external device about the HDMI version and, if out of date, request an upgrade.

Be sure to purchase a certified HDMI cable. Otherwise, the picture may not display or a connection error may

occur. A basic high-speed HDMI cable or one with ethernet is recommended. This product does not support the

ethernet function via HDMI.

English - 6

Component connection

COMPONENT OUT

PRPBY

AUDIO OUT

R-AUDIO-L

AUDIO OUT

R-AUDIO-L

VIDEO OUT

SCART connection

EXT

Using a Component (up to 1080p) or Audio/Video (480i only) and Scart Cable

✎

In Ext. mode, DTV Out supports MPEG SD Video and Audio only.

✎

To obtain the best picture quality, the Component connection is recommended over the A/V connection.

English - 7

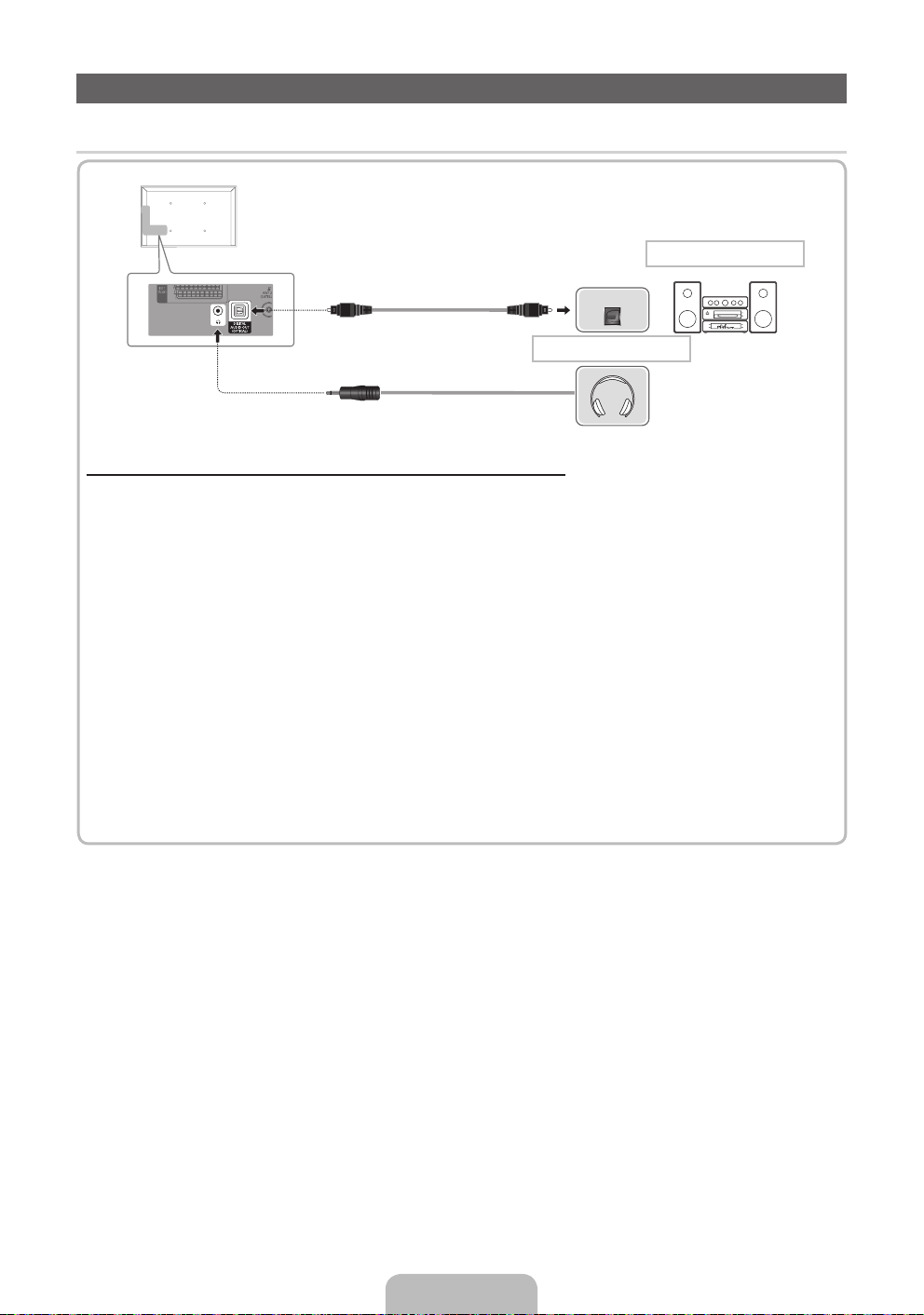

Connecting to a PC and Audio device

¦ Available devices: Digital Audio System, Ampliﬁer, DVD Home Theatre

Audio connection

OPTICAL

Headphones connection

Using an Optical (Digital) or Headphone Connection

✎

DIGITAL AUDIO OUT (OPTICAL)

When a digital audio system is connected to the DIGITAL AUDIO OUT (OPTICAL) jack, decrease the volume of

both the TV and the system.

5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.

When the receiver (home theatre) is set to on, you can hear sound output from the TV’s optical jack. When the TV

is receiving a DTV signal, the TV will send 5.1 CH sound to the home theatre receiver. When the source is a digital component such as a DVD / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver and is connected to the TV via HDMI, only 2 CH audio will be heard from the home theatre receiver. If you want to hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite receiver directly to an amplifier or home theatre.

✎

Headphones H: You can connect your headphones to the headphones output on your set. While the headphones are connected, the sound from the built-in speakers will be disabled.

Sound function may be restricted when connecting headphones to the TV.

Headphone volume and TV volume are adjusted separately.

English - 8

¦ Using an HDMI cable or HDMI to DVI Cable / a D-sub Cable

✎

Connecting through the HDMI cable may not be supported depending on the PC.

✎

An HDMI cable supports digital video and audio signals, and does not require an audio cable.

PC connection

HDMI OUT

DVI OUT

AUDIO OUT

PC OUT

Display Modes (D-Sub and HDMI/DVI Input)

Optimal resolution is 1920 X 1080 @ 60 Hz.

Mode Resolution

IBM

MAC

VESA DMT

VESA DMT / DTV

CEA

1920 x 1080p 67.500 60.000 148.500 +/+

640 x 350 31.469 70.086 25.175 +/720 x 400 31.469 70.087 28.322 -/+ 640 x 480 35.000 66.667 30.240 -/832 x 624 49.726 74.551 57.284 -/-

1152 x 870 68.681 75.062 100.000 -/-

640 x 480 31.469 59.940 25.175 -/640 x 480 37.861 72.809 31.500 -/640 x 480 37.500 75.000 31.500 -/800 x 600 37.879 60.317 40.000 +/+ 800 x 600 48.077 72.188 50.000 +/+

800 x 600 46.875 75.000 49.500 +/+ 1024 x 768 48.363 60.004 65.000 -/1024 x 768 56.476 70.069 75.000 -/1024 x 768 60.023 75.029 78.750 +/+ 1152 x 864 67.500 75.000 108.000 +/+

1280 x 1024 63.981 60.020 108.000 +/+ 1280 x 1024 79.976 75.025 135.000 +/+

1280 x 800 49.702 59.810 83.500 -/+ 1280 x 800 62.795 74.934 106.500 -/+ 1280 x 960 60.000 60.000 108.000 +/+ 1360 x 768 47.712 60.015 85.500 +/+ 1440 x 900 55.935 59.887 106.500 -/+ 1440 x 900 70.635 74.984 136.750 -/+

1680 x 1050 65.290 59.954 146.250 -/+

Horizontal Frequency

(KHz)

Vertical Frequency (Hz) Pixel Clock Frequency (MHz) Sync Polarity (H / V)

✎✎

NOTE

For HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack.

The interlace mode is not supported.

The set might operate abnormally if a non-standard video format is selected.

Separate and Composite modes are supported. SOG(Sync On Green) is not supported.

English - 9

Changing the Input Source

¦ Source List

Use to select TV or other external input sources such as DVD / Blu-ray players / cable box / STB satellite receiver connected to the TV.

■ TV / Ext. / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎

In the Source List, connected inputs will be highlighted.

✎

If you want to see connected devices only, move to Connected using ◄ or ► button.

✎

Ext. and PC always stay activated.

✎

If the connected external devices are not highlighted, press the red button. The TV will search for connected devices.

¦ Edit Name

How to use Edit Name

In the Source, press the TOOLS button, and then you can set an external input sources name you want.

■ VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI PC / DVI Devices / TV / IPTV / Blu-ray / HD DVD / DMA: Name the device connected to the input jacks to make your input source selection easier.

✎

When connecting a PC to the HDMI IN 1(DVI) port with HDMI cable, you should set the TV to PC mode under Edit Name.

✎

When connecting a PC to the HDMI IN 1(DVI) port with HDMI to DVI cable, you should set the TV to DVI PC mode under Edit Name.

✎

When connecting an AV devices to the HDMI IN 1(DVI) port with HDMI to DVI cable, you should set the TV to DVI

Devices mode under Edit Name.

Information

You can see detailed information about the selected external device.

Connecting to a COMMON INTERFACE slot

Using the “CI or CI+ CARD”

To watch paid channels, the “CI or CI+ CARD” must be inserted.

y If you do not insert the “CI or CI+ CARD,” some channels will display

the message “Scrambled Signal”.

y The pairing information containing a telephone number, the “CI or

CI+ CARD” ID the Host ID and other information will be displayed in about 2~3 minutes. If an error message is displayed, please contact your service provider.

y When the conﬁguration of channel information has ﬁnished, the

message “Updating Completed” is displayed, indicating the channel list is updated.

✎

NOTE

You must obtain a “CI or CI+ CARD” from a local cable service provider.

When removing the “CI or CI+ CARD”, carefully pull it out with your hands since dropping the “CI or CI+ CARD” may

cause damage to it. Insert the “CI or CI+ CARD” in the direction marked on the card.

The location of the COMMON INTERFACE slot may be different depending on the model.

“CI or CI+ CARD” is not supported in some countries and regions; check with your authorized dealer.

If you have any problems, please contact a service provider.

Insert the “CI or CI+ CARD” that supports the current antenna settings. The screen will be distorted or will not be seen.

English - 10

Network Connection

Network Connection - Wireless

You can connect your TV to your LAN through a standard wireless router or modem. To connect wirelessly, you must ﬁrst attach a “Samsung Wireless LAN Adapter” (WIS09ABGN, WIS09ABGN2, WIS10ABGN - sold separately) to either the USB or USB1 (HDD), USB 2 port on the back of your TV. See the illustration below.

The LAN Port on the Wall

LAN Cable

Samsung’s Wireless LAN adapter is sold separately and is offered by select retailers, Ecommerce sites and Samsungparts. com. Samsung’s Wireless LAN adapter supports the IEEE 802.11a/b/g and n communication protocols. Samsung recommends using IEEE 802.11n. When you play the video over a IEEE 802.11b/g connection, the video may not play smoothly.

Most wireless network systems incorporate a security system that requires devices that access the network through an access point or wireless router (typically a wireless IP Sharer) to transmit an encrypted security code called an access key.

If Pure High-throughput (Greenﬁeld) 802.11n mode is selected and the Encryption type is set to WEP, TKIP or TKIP AES (WPS2Mixed) for your wireless router, Samsung TVs will not support a connection in compliance with new Wi-Fi certiﬁcation speciﬁcations.

Network Connection - Wired

There are two main ways to connect your TV to your network using cable, depending on your network setup. They are illustrated below:

The Modem Port on the Wall

Wireless IP sharer

(wireless router having

DHCP server)

Samsung Wireless

LAN Adapter

External Modem

(ADSL / VDSL / Cable TV)

TV Side Panel

TV Rear Panel

The LAN Port on the Wall

✎

A network speed of lower than 10 Mbps is not supported.

English - 11

LAN CableModem Cable

TV Rear Panel

LAN Cable

How to view the e-Manual

E-MANUAL

Screen Display

You can ﬁnd instructions about your TV’s features in the e-Manual in your TV. To use, press the E-MANUAL button on your remote. Move the cursor using the up/ down/right/left buttons to highlight a category, then a topic, and then press the

ENTERE button. The e-Manual displays the page you want to see.

You can also access it through the menu:

MENUm → Support → e-Manual → ENTER

✎

To return to the e-Manual main menu, press the E-MANUAL button on the remote.

✎

You cannot use Try now directly if the TV is set to an external input source.

1 Currently displayed video, TV programme, etc. 2 The category list. Press ◄ or ► button to select the

Basic Features

Picture Menu

Sound Menu

category you want.

3 Displays the sub-menu list. Use the arrow buttons

on your remote to move the cursor. Press the

ENTERE button to select the sub-menu you want.

4 } Blue (Index): Displays the index screen. 5 E Enter: Selects a category or sub-menu. 6 e Exit: Exit the e-Manual.

}

Index E Enter e Exit

4 5 6

How to toggle between an e-Manual topic and the corresponding OSD menu(s).

Basic Features > Picture Menu (3/17)

A Try Now

E-MANUAL

Try Now b Home { Zoom } Index L Page e Exit

✎

This function is not enabled in some menus

Method 1 Method 2

1. If you want to use the menu that corresponds to an e-Manual topic, press the red button to select Try Now.

2. To return to the e-Manual screen, press the E-MANUAL button.

1. Press the ENTERE button when a topic is displayed. “Are you sure?” appears. Select Yes, and then press the ENTERE

button. The OSD window appears.

2. To return to the e-Manual screen, press the E-MANUAL button.


Picture Mode : Standard

Backlight : 7 ► Contrast : 95 Brightness : 45 Sharpness : 50 Colour : 50

Tint (G/R) : G50/R50

Screen Adjustment

English - 12

Viewing the Contents

Basic Features > Picture Menu (3/17)

Try Now b Home { Zoom } Index L Page e Exit

2 3 4 5

Using the Zoom mode

Move

Return

1 Contents Area: Contains the topic contents, if you selected a

sub-menu. To move previous or next page, press the ◄ / ► button.

2 Try Now: Displays the OSD menu that corresponds to

the topic. To return to the e-Manual screen, press the

E-MANUAL button.

3 Home: Moves to the e-Manual home screen. 4 Zoom: Magniﬁes a screen. You can scroll through the

magniﬁed screen by using ▲ / ▼ buttons.

5 L (Page): Moves to previous or next page.

Select the Zoom, and then press ENTERE to magnify the screen. You can scroll through the magniﬁed screen by using the ▲ or ▼ buttons.

✎

To return to the screen to normal size, press the RETURN button.

How to search for a topic on the index page

1. To search for a topic, press the left or right arrow button to select a letter, and then press ENTERE. The Index displays

a list of topics and keywords that begin with the letter you selected.

2. Press the up or down arrow button to select a topic or keyword, and then press the ENTERE button.

3. The e-Manual page with the topic appears.

✎

To close the Index screen, press the RETURN button.

English - 13

Installing the Wall Mount

The wall mount kit (sold separately) allows you to mount the TV on the wall. For detailed information on installing the wall mount, see the instructions provided with the wall mount. Contact a technician for

assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you elect to install the

TV on your own.

Wall Mount Kit Speciﬁcations (VESA)

✎

Wall mount kit is not supplied but sold separately.

Install your wall mount on a solid wall perpendicular to the ﬂoor. When attaching to other building materials, please contact your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.

✎

NOTE

Standard dimensions for wall mount kits are shown in the table below.

When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.

Do not use screws that do not comply with the VESA standard screw specifications.

Do not use screws longer than the standard dimension, as they may cause damage to the inside of the TV set.

For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ

depending on their specifications. Do not fasten the screws too strongly, this may damage the product or cause the product to fall, leading to personal

injury. Samsung is not liable for these kinds of accidents. Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or

the consumer fails to follow the product installation instructions. Do not exceed 15 degrees tilt when mounting this TV.

Product

Family

inches VESA Spec. (A * B) Standard Screw Quantity

19~22 75 X 75

26 200 X 100

LCD-TV

32~40 200 X 200 M6

46 400 X 400 M8

Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to electric shock.

English - 14

Troubleshooting

If the TV seems to have a problem, ﬁrst try this list of possible problems and solutions. If none of these troubleshooting tips apply, visit “www.samsung.com,” then click on Support, or call Samsung customer service.

Issues Solutions and Explanations

The TV will not turn on. • Make sure the AC power cord is securely plugged in to the wall outlet and the TV.

There is no picture/video. • Check cable connections (remove and reconnect all cables connected to the TV and

The remote control does not work. • Replace the remote control batteries with the poles (+/–) in the right direction.

The cable/set top box remote control doesn’t turn the TV on or off, or adjust the volume.

✎

You can keep your TV as optimum condition to upgrade the latest firmware on web site (samsung.com -> Support -> Downloads) by USB.

✎

This TFT LCD panel uses a panel consisting of sub pixels which require sophisticated technology to produce. However, there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the product.

• Make sure the wall outlet is working.

• Try pressing the POWER button on the TV to make sure the problem is not the remote. If

the TV turns on, refer to “Remote control does not work” below.

external devices).

• Set your external device’s (Cable/Set top Box, DVD, Blu-ray etc) video outputs to match the connections to the TV input. For example, if an external device’s output is HDMI, it should be connected to an HDMI input on the TV.

• Make sure your connected devices are powered on.

• Be sure to select the TV’s correct source by pressing the SOURCE button on the remote control.

• Reboot the connected device by reconnecting the device’s power cable.

• Clean the sensor’s transmission window on the remote.

• Try pointing the remote directly at the TV from 5~6 feet away.

• Program the Cable/Set top Box remote control to operate the TV. Refer to the Cable/Set user manual for the SAMSUNG TV code.

Licence

List of Features

Excellent Digital Interface & Networking: With a built-in HD digital tuner, nonsubscription HD broadcasts can be viewed without a cable box / STB (Set-Top-Box) satellite receiver.

My Downloads

Allows you to play music ﬁles, pictures, and movies saved on a USB device.

AllShare™

AllShare™ connects your TV and compatible Samsung mobile phones/devices through a network.

Anynet+(HDMI-CEC)

Allows you to control all connected Samsung devices that support anynet+ with your Samsung TV’s remote.

English - 15

Securing the TV to the Wall

Caution: Pulling, pushing, or climbing onto the TV may cause the TV to fall. In particular, ensure that your children do not hang over or destabilize the TV; doing so may cause the TV to tip over, resulting in serious injuries or death. Follow all safety precautions provided on the included Safety Flyer. For added stability, install the anti-fall device for safety purposes, as follows.

To avoid the TV from falling

1. Put the screws into the clamps and ﬁrmly fasten them onto the

wall. Conﬁrm that the screws have been ﬁrmly installed onto the wall.

✎

You may need additional material such as an anchor depending on the type of wall.

✎

Since the necessary clamps, screws, and string are not supplied, please purchase these additionally.

2. Remove the screws from the centre back of the TV, put the

screws into the clamps, and then fasten the screws onto the TV again.

✎

Screws may not be supplied with the product. In this case, please purchase the screws of the following specifications.

✎

Screw Specifications

For a 32 ~ 40 Inch LCD TV: M6

For a 46 inch LCD TV: M8

3. Connect the clamps ﬁxed onto the TV and the clamps ﬁxed onto the

wall with a strong string and then tie the string tightly.

✎

NOTE

Install the TV near to the wall so that it does not fall backwards.

It is safe to connect the string so that the clamps fixed on the wall are equal to or lower than the clamps fixed on

the TV. Untie the string before moving the TV.

4. Verify all connections are properly secured. Periodically check connections for any sign of fatigue for failure. If you have any

doubt about the security of your connections, contact a professional installer.

Wall

Storage and Maintenance

✎

If you remove the attached sticker on the TV screen, clean the residues and then watch TV.

Do not spray water or a cleaning agent directly onto the product. Any liquid that goes into the product may cause a failure, ﬁre, or electric shock.

Clean the product with a soft cloth dapped in a small amount of water.

English - 16

Speciﬁcations

Display Resolution 1920 x 1080 Environmental Considerations

Operating Temperature Operating Humidity Storage Temperature Storage Humidity

TV System Analogue: B/G, D/K, L, I (Depending on your country selection)

Colour/Video System Analogue: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Sound System BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC HDMI IN Video: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Stand Swivel (Left / Right) -20˚ ~ 20˚ Model Name LE32D570 LE37D570 Screen Size 32 inches 37 inches

Sound (Output) 10 W X 2

Dimensions (WxDxH) Body With stand

Weight Without Stand With Stand

Model Name LE40D570 LE46D570 Screen Size 40 inches 46 inches

Sound (Output) 10 W X 2

Dimensions (WxDxH) Body With stand

Weight Without Stand With Stand

Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Audio: 2Ch Linear PCM 32/44.1/48kHz, 16/20/24bits.

804.7 X 77.8 X 507.4 (mm)

804.7 X 240.0 X 563.7 (mm)

9.3 kg

12.0 kg

992.1 X 80.4 X 611.0 (mm)

992.1 X 255.0 X 667.2 (mm)

14.3 kg

17.5 kg

10°C to 40°C (50°F to 104°F)

10% to 80%, non-condensing

-20°C to 45°C (-4°F to 113°F) 5% to 95%, non-condensing

Digital: DVB-T/DVB-C

923.5 X 78.5 X 573.2 (mm)

923.5 X 255.0 X 629.2 (mm)

12.6 kg

15.8 kg

1124.1 X 80.4 X 686.1 (mm)

1124.1 X 275.0 X 742.8 (mm)

19.4 kg

23.0 kg

✎

Design and specifications are subject to change without prior notice.

✎

For information about power supply, and more about power consumption, refer to the label attached to the product.

English - 17

Pour plus d'informations sur l'utilisation du manuel électronique (P.12)

Les ﬁgures et illustrations contenues dans ce mode d’emploi sont fournies pour référence uniquement. Elles peuvent différer de l’aspect réel du produit. La conception et les spéciﬁcations du produit sont susceptibles d’être modiﬁées sans préavis.

Informations importantes relatives à la garantie de votre téléviseur (format d'afﬁchage)

1. Les fonctions relatives à la télévision numérique (DVB) ne sont disponibles que dans les pays ou régions où des signaux terrestres numériques de type

DVB-T (MPEG2 et MPEG4 AVC) sont diffusés ou dans lesquels vous avez accès à un service de télévision par câble compatible DVB-C (MPEG2 et MPEG4 AAC). Consultez votre distributeur local pour connaître les possibilités en matière de réception des signaux DVB-T ou DVB-C.

2. DVB-T est la norme du consortium européen DVB pour la diffusion de signaux terrestres de télévision numérique. La norme DVB-C est, quant à elle, prévue pour

la diffusion des signaux de télévision numérique par câble. Certaines fonctions particulières, telles que le guide électronique des programmes (Electric Program Guide - EPG) ou encore la vidéo à la demande (Video On Demand - VOD), ne sont toutefois pas incluses dans cette spéciﬁcation. Dès lors, elles ne seront pas traitées pour l’instant.

3. Bien que ce téléviseur soit conforme aux dernières normes DVB-T et DVB-C (août 2008), il n’est pas garanti qu’il soit compatible avec les futures

diffusions de signaux numériques terrestres DVB-T et par câble DVB-C.

4. En fonction du pays ou de la région où vous vous trouvez, certains opérateurs de télévision par câble peuvent facturer des frais supplémentaires pour un

tel service. Il se peut également que vous deviez accepter les termes et conditions de ces sociétés.

5. Il se peut que certaines fonctions de TV numérique ne soient pas disponibles dans certains pays ou certaines régions et que la réception des signaux

DVB-C ne soit pas correcte avec tous les opérateurs.

6. Pour plus d’informations, contactez votre service client Samsung.

Les différentes méthodes de diffusion adoptées en fonction des pays peuvent affecter la qualité de réception du téléviseur. Vériﬁez le

✎

fonctionnement du téléviseur chez votre revendeur agréé SAMSUNG ou contactez le centre d’appel de Samsung pour savoir s’il est possible d’en améliorer les performances en reconﬁgurant les réglages.

Avertissement d’image ﬁxe

Evitez d'afﬁcher sur l'écran des images ﬁxes (telles que des photos au format JPEG) ou des éléments d'images ﬁxes (tels que des logos de programmes TV, un format d'image 4:3 ou panoramique, des bandeaux d'actualités ou d'informations boursières au bas de l'écran, etc.). L’afﬁchage permanent d’images ﬁxes risque, en effet, d’entraîner une usure irrégulière du phosphore d’écran, ce qui peut se traduire par une dégradation de la qualité d’image. Pour atténuer les risques, suivez scrupuleusement les recommandations suivantes:

• Evitez d’afﬁcher le même canal de télévision pendant de longues périodes.

• Essayez toujours d’afﬁcher l’image en plein écran ; pour obtenir une correspondance optimale, utilisez le menu de format d’image du téléviseur.

• Réduisez les valeurs de luminosité et de contraste sur le minimum requis pour obtenir la qualité d’image souhaitée. L’utilisation de valeurs trop élevées risque d’accélérer le processus de brûlure.

• Utilisez fréquemment toutes les fonctions du téléviseur conçues pour réduire le phénomène de rémanence et la brûlure d’écran. Pour plus d’informations à ce sujet, consultez la section appropriée du mode d’emploi.

Sécurisation de l’espace d’installation

Maintenez les distances requises entre le produit et les autres objets (par exemple, les murs) aﬁn de garantir une ventilation adaptée. Le non-respect de ces distances peut provoquer un incendie ou un problème au produit en raison d’une augmentation de la température interne de celui-ci.

Lors de l’utilisation d’un pied ou d’un support mural, utilisez uniquement les pièces fournies par Samsung Electronics.

✎

• L’utilisation de pièces fournies par un autre fabricant peut occasionner un problème au niveau du produit ou la chute de celui-ci, ce qui pourrait

vous blesser.

L’aspect peut varier en fonction du produit.

✎

Soyez prudent lorsque vous touchez le téléviseur, car certaines parties peuvent être brûlantes.

✎

Installation avec un pied. Installation avec un support de montage mural.

10 cm

10 cm10 cm

Instructions de mise au rebut de ce produit (Déchets d'équipements électriques et électroniques) (Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant la collecte sélective de déchets)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques pour l'environnement et la santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Élimination des batteries de ce produit (Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la pile, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en ﬁn de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signiﬁe que la pile ou l'accumulateur contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les piles ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement. Aﬁn de protéger les ressources naturelles et de favoriser la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des piles et accumulateurs.

10 cm

Accessories

✎

Vérifiez que les éléments suivants sont inclus avec votre téléviseur LCD. S’il manque des éléments, contactez votre revendeur.

✎

La couleur et la forme des éléments peuvent varier en fonction du modèle.

y Télécommande et piles (AAA x 2) y Instructions d’utilisation y Carte de garantie / Manuel de sécurité (non disponible dans certains pays)

✎

Des frais d'administration peuvent vous être facturés si : (a) un technicien intervient à votre demande et que le produit ne comporte aucun défaut (c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation) (b) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut (c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation)

✎

Le montant de ces frais d'administration vous sera signifié avant la réalisation de toute prestation ou visite à domicile.

y Câble d’alimentation y Chiffon de nettoyage

Présentation du panneau de commande

✎

La couleur et la forme du produit peuvent varier en fonction du modèle.

Panneau de conﬁguration

Haut-parleurs

Capteur de la télécommande Dirigez la télécommande vers ce point du téléviseur. Témoin d’alimentation Clignote, puis s'arrête lorsque le téléviseur est allumé. S'allume en mode Veille.

SOURCE

MENU Afﬁche un menu à l'écran (ou OSD) reprenant les fonctions de votre téléviseur.

Mode Veille

Ne laissez pas le téléviseur en mode Veille pendant de longues périodes (lorsque vous partez en vacances, par exemple). L’appareil consomme toujours une petite quantité d’énergie, même lorsque le bouton marche/arrêt est en position Off. Il est préférable de débrancher le cordon d’alimentation.

(Alimentation)

Bascule entre toutes les sources d'entrée disponibles. Dans le menu à l'écran, utilisez ce bouton de la même façon que le bouton ENTERE de la télécommande.

Permet de régler le volume. Dans le menu à l'écran, utilisez les boutons la même façon que les boutons ◄ et ► de la télécommande.

Permet de modiﬁer les chaînes. Dans le menu à l'écran, utilisez les boutons

Permet d’allumer et éteindre la télévision.

de la même façon que les boutons ▼ et ▲ de la télécommande.

Français - 3

Présentation de la télécommande

✎

Ceci est une télécommande spéciale destinée aux malvoyants. Elle dispose de points Braille sur les boutons Power, Channel et Volume.

Permet d’allumer et éteindre la

télévision.

Appuyez pour atteindre les chaînes

directement.

Choisissez Teletext Activé, Double,

Mix ou ARRET.

Permet de régler le volume.

Permet d’afﬁcher le menu principal à l’écran.

Afﬁche les fonctions Mon contenu,

Regarder TVet Source.

Permet de sélectionner rapidement

les fonctions fréquemment utilisées.

Permettent de sélectionner des

éléments de menu à l’écran et de

modiﬁer les valeurs des menus.

Permet de revenir au menu précédent.

Boutons utilisés dans les menus Liste

des chaînes, Gestion chaînes, Mon

contenu , Réseau, AllShare™, etc.

Ces boutons s'utilisent avec les

modes Mon contenu et Anynet+.

CONTENT

A B C D

SRS

E-MANUAL

DUAL I-II

AD/SUBT.

Permet d’afﬁcher et de sélectionner les sources vidéo disponibles.

Permet de revenir à la chaîne précédente.

Permet de couper temporairement le son.

Permet de changer de chaîne.

Afﬁche la liste des chaînes à l’écran. Permet d’afﬁcher le Guide

électronique des programmes (EPG).

Permet d’afﬁcher des informations sur l’écran du téléviseur.

Permet de quitter le menu.

P.MODE: permet de sélectionner le

mode image.

SRS: sélectionne le mode SRS

TruSurround HD.

DUAL: permet de sélectionner le

mode son Dual.

E-MANUAL: afﬁche le Guide

e-Manual.

P.SIZE: permet de sélectionner le

format de l'image.

AD: sélection de la description

audio. (Non disponible dans tous les pays)

SUBT.: permet d'afﬁcher les sous-

titres numériques.

Installation des piles (type de pile : AAA)

Français - 4

Raccordement à une antenne

Lorsque vous allumez le téléviseur pour la première fois, des réglages de base s’effectuent de manière automatique.

✎

Préréglage : connexion du câble d’alimentation et de l’antenne.

Panneau arrière du téléviseur

Prise D'alimentation

Antenne VHF/UHFAntenne parabolique Câble

Plug & Play (conﬁguration initiale)

Lorsque le téléviseur est allumé pour la première fois, plusieurs invites s’afﬁchent pour vous aider à conﬁgurer les réglages de base. Appuyez sur le bouton POWERP. Plug & Play est disponible uniquement si la source Entrée est déﬁnie sur TV.

✎

Pour revenir à l'étape précédente, appuyez sur le bouton rouge.

Choix d’une langue

Sélection du mode Enr.

démo ou Util. domicile

Sélection d'un pays

Réglage du Mode Horloge Réglez le Mode Horloge automatiquement ou manuellement.

Sélection d'une antenne

Sélection d'une chaîne

Proﬁtez de votre

téléviseur.

Si vous souhaitez réinitialiser cette fonction...

Sélectionnez Système - Plug & Play (Conﬁguration initiale). Entrez votre code PIN à quatre chiffres. Le code PIN par défaut est "0-0-0-0". Si vous souhaitez modiﬁer le code PIN, utilisez la fonction Modiﬁer PIN.

Vous devez de nouveau sélectionner Plug & Play (MENU → Système) chez vous, bien que vous l'ayez déjà fait en magasin.

✎

Si vous avez oublié le code PIN, appuyez sur les boutons de la télécommande dans l’ordre suivant, ce qui remet le code PIN à “0-0-0-0” (France: “1-1-1-1”): POWER (arrêt) → MUTE → 8 → 2 → 4 → POWER (marche).

Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez la langue de votre choix pour le menu à l'écran.

Appuyez sur le bouton ◄ ou ►, puis sur ENTERE. Sélectionnez le mode Util. domicile. Le mode Enr. démo est prévu pour un

usage en magasin. Pour rétablir les paramètres du téléviseur de Enr. démo à Util. domicile

(standard): appuyez sur le bouton Volume du téléviseur. Lorsque le menu OSD du volume s'afﬁche, appuyez pendant 5secondes sur le bouton MENU.

Enr. démo est disponible uniquement pour une exposition en magasin. Si vous sélectionnez cette option, plusieurs fonctions ne sont pas disponibles. Sélectionnez Util. domicile lorsque vous regardez le téléviseur à la maison.

Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez le pays de votre choix. Après la sélection du pays dans le menu Pays, certains modèles peuvent demander, en plus, le

codePIN. Lors de l'entrée du code PIN, 0-0-0-0 n'est pas disponible.

Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE. Sélectionnez Hertzien (Numér. et Anal. / Numérique / Analogique), Câble(Numér. et Anal. /

Numérique / Analogique) ou Satellite Appuyez sur le bouton ▲ ou ▼, puis sur ENTERE.

sélectionnez la source de chaîne à mémoriser. Lors du réglage de la source d'antenne sur Câble, une fenêtre s'afﬁche pour vous permettre d'attribuer des valeurs numériques (fréquences) aux chaînes. Pour plus d'informations, reportez-vous à Canal → Recherche automatique.

✎

Lorsque Hertzien ou Câble est sélectionné en premier : une fois que toutes les chaînes Hertzien ou Câble sont enregistrées, l'étape d'enregistrement des chaînes Satellite s'afﬁche.

✎

Lorsque Satellite est sélectionné en premier : une fois que toutes les chaînes Satellite sont enregistrées, l'étape d'enregistrement des chaînes Hertzien ou Câble s'afﬁche.

✎

Appuyez sur le bouton ENTERE à tout moment pour interrompre la mémorisation.

Sélectionnez Regarder TV. Appuyez sur le bouton ENTERE.

✎

Si vous sélectionnez Paramètres réseau, paramétrez le réseau. Pour plus d'informations, reportez-vous à la section "Menu Réseau" du manuel électronique.

POWER

Français - 5

Connexion à un périphérique AV

¦ Périphériques disponibles: DVD, Lecteur Blu-ray, décodeur câble HD, récepteur satellite

HD (boîtier décodeur), magnétoscope, système audio numérique, ampliﬁcateur, home cinéma DVD, PC

Connexion HDMI

HDMI OUT

DVI OUT

AUDIO OUT

R-AUDIO-L

Utilisation d’un câble HDMI/DVI : connexion HD (jusqu’à 1080p)

✎

HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN

Pour une meilleure qualité d'image et de son, effectuez la connexion au moyen d'un câble HDMI.

Un câbleHDMI prend en charge les signaux vidéo et audio numériques, et ne nécessite aucun câble audio.

– Pour connecter le téléviseur à un appareil numérique dépourvu de sortie HDMI, utilisez une prise HDMI/DVI et des

câbles audio.

Il se peut que l'affichage soit médiocre, voire inexistant, ou que le son soit de mauvaise qualité si un périphérique

externe connecté au téléviseur utilise un mode HDMI d'une ancienne version. Dans ce cas, demandez au fabricant du périphérique externe de vous communiquer la version HDMI et, dans l'hypothèse où elle serait obsolète, demandez-lui une mise à niveau.

Veillez également à acheter un câble HDMI certifié. Dans le cas contraire, il se peut que l'écran n'affiche aucune

image ou qu'une erreur de connexion se produise. Il est recommandé d'employer un câble HDMI haut débit de base ou un câble possédant une fiche Ethernet. Ce

produit ne prend pas en charge la fonction Ethernet via HDMI.

Français - 6

Connexion à composantes

COMPONENT OUT

PRPBY

AUDIO OUT

R-AUDIO-L

AUDIO OUT

R-AUDIO-L

VIDEO OUT

Connexion SCART

EXT

Utilisation d’un câble Composante (jusqu’à 1080p) ou Audio / Vidéo (480i uniquement) et utilisation d’un câble Péritel

✎

En mode Ext., la sortie DTV prend uniquement en charge les signaux audio et vidéo MPEG SD.

✎

Pour obtenir une qualité d’image optimale, il est préférable d’opter pour la connexion Composante (plutôt que la connexion A/V).

Français - 7

Connexion entre un PC et un périphérique audio

¦ Périphériques disponibles: système audio numérique, ampliﬁcateur, système home

cinéma DVD

Connexion audio

OPTICAL

Connexion de Casque

Utilisation d’une connexion par câble audio ou optique

✎

DIGITAL AUDIO OUT (OPTICAL)

Lorsqu’un système audio numérique est connecté à la prise DIGITAL AUDIO OUT (OPTICAL), diminuez le

volume du téléviseur et du système. Le mode audio 5.1 est disponible uniquement si le téléviseur est relié à un dispositif externe prenant en charge ce

mode. Lorsque le récepteur ( home cinéma) est activé, vous pouvez écouter le son sortant de la prise optique du

téléviseur. Lorsque le téléviseur reçoit un signal DTV, il envoie du son 5.1 canaux au récepteur du système home cinéma. Si la source est un composant numérique (par exemple, un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur satellite) connecté au téléviseur en HDMI, le récepteur home cinéma émet uniquement du son sur 2 canaux. Pour obtenir du son en mode 5.1 canaux, connectez directement la prise de sortie audio numérique du lecteur DVD, du lecteur Blu-Ray, du décodeur câble ou du décodeur satellite à un amplificateur ou un système home cinéma.

✎

Ecouteurs H: vous pouvez brancher vos écouteurs sur la prise casque du téléviseur. Lorsque le casque est branché, les enceintes intégrées n’émettent plus de son.

La fonction Son peut être limitée lorsque des écouteurs sont connectés au téléviseur.

Le volume des écouteurs et celui du téléviseur sont réglés séparément.

Français - 8

¦ Utilisation d'un câble HDMI ou HDMI vers DVI/D-Sub

✎

En fonction du PC, la connexion à l'aide du câble HDMI peut ne pas être prise en charge.

✎

Un câbleHDMI prend en charge les signaux vidéo et audio numériques, et ne nécessite aucun câble audio.

Connexion PC

HDMI OUT

DVI OUT

AUDIO OUT

PC OUT

Modes d’afﬁchage (Entrées D-Sub et HDMI/DVI)

La resolution optimale est de 1920 X 1080 a 60 Hz.

Mode Résolution

IBM

MAC

VESA DMT

VESA DMT / DTV

CEA

✎✎

REMARQUE

Dans le cas d’une connexion avec câble HDMI/DVI, vous devez utiliser la prise HDMI IN 1(DVI).

Le mode entrelacé n’est pas pris en charge.

Le téléviseur peut fonctionner de façon anormale si le format vidéo sélectionné n’est pas standard.

Les modes Séparé et Composite sont pris en charge. Le mode SOG (Sync On Green) n’est pas pris en charge.

640x350 31.469 70.086 25.175 +/720x400 31.469 70.087 28.322 -/+ 640x480 35.000 66.667 30.240 -/832x624 49.726 74.551 57.284 -/-

1152x870 68.681 75.062 100.000 -/-

640x480 31.469 59.940 25.175 -/640x480 37.861 72.809 31.500 -/640x480 37.500 75.000 31.500 -/800x600 37.879 60.317 40.000 +/+ 800x600 48.077 72.188 50.000 +/+

800x600 46.875 75.000 49.500 +/+ 1024x768 48.363 60.004 65.000 -/1024x768 56.476 70.069 75.000 -/1024x768 60.023 75.029 78.750 +/+ 1152x864 67.500 75.000 108.000 +/+

1280x1024 63.981 60.020 108.000 +/+ 1280x1024 79.976 75.025 135.000 +/+

1280x800 49.702 59.810 83.500 -/+ 1280x800 62.795 74.934 106.500 -/+ 1280x960 60.000 60.000 108.000 +/+ 1360x768 47.712 60.015 85.500 +/+ 1440x900 55.935 59.887 106.500 -/+ 1440x900 70.635 74.984 136.750 -/+

1680x1050 65.290 59.954 146.250 -/+

1920 x 1080p 67.500 60.000 148.500 +/+

Fréquence horizontale

(kHz)

Fréquence verticale (Hz)

Fréquence d'horloge pixels

(MHz)

Polarité de

synchronisation

(H/V)

Français - 9

Changement de la source d'entrée

¦ Liste Source

Permet de sélectionner le téléviseur ou d’autres sources d’entrée externes (telles qu’un lecteur DVD, un lecteur Blu-ray, un décodeur câble ou un récepteur décodeur) connectées au téléviseur.

■ TV / Ext. / PC / AV / Composant / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎

Les entrées connectées sont mises en surbrillance dans la Liste Source.

✎

Pour afficher les périphériques connectés uniquement, accédez à la fonction Connecté à l'aide du bouton ◄ ou ► .

✎

Ext. et PC restent toujours activés.

✎

Si les périphériques externes connectés ne sont pas mis en surbrillance, appuyez sur le bouton rouge. Le téléviseur lance une recherche des périphériques connectés.

¦ Modif. nom

Utilisation de la fonction Modif. Nom

Dans Source, appuyez sur le bouton TOOLS. Vous pouvez ensuite déﬁnir le nom de la source d'entrée externe de votre choix.

■ VCR / DVD / Décodeur Cab. / Décodeur sat. / Décodeur PVR / Récepteur AV / Jeu / Caméscope / PC / DVI PC / Périph. DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Nommez le périphérique connecté aux prises d’entrée pour faciliter la sélection de la source d’entrée.

✎

Lorsque vous connectez un PC au port HDMI IN 1(DVI) avec un câbleHDMI, vous devez déﬁnir le téléviseur en mode PC sous Modif. Nom.

✎

Lorsque vous connectez un PC au port HDMI IN 1(DVI) avec un câbleHDMI vers DVI, vous devez déﬁnir le téléviseur en mode DVI PC sous Modif. Nom.

✎

Lorsque vous connectez un périphérique AV au port HDMI IN 1(DVI) avec un câbleHDMI vers DVI, vous devez déﬁnir le téléviseur en mode Périph. DVI sous Modif. Nom.

Informations

Vous pouvez afﬁcher des informations détaillées sur le périphérique externe sélectionné.

Connexion à un port COMMON INTERFACE

Utilisation de la "CARTE CI ou CI+"

Pour regarder les chaînes payantes, la carte CI ou CI+ doit être insérée.

y Si vous ne l'insérez pas, certaines chaînes afﬁcheront le message

"Signal brouillé".

y Les informations de pairage contenant un numéro de téléphone,

l'ID de la carte CI ou CI+, l'ID de l'hôte et d'autres informations s'afﬁcheront après 2 ou 3minutes. Si un message d'erreur s'afﬁche, contactez votre fournisseur de service.

y Lorsque la conﬁguration des informations sur les canaux est

terminée, le message "Mise à jour terminée" s'afﬁche, indiquant que la liste des chaînes est mise à jour.

✎

REMARQUE

Vous devez vous procurer une "Carte CI ou CI+" auprès d’un câblo-opérateur local.

Lorsque vous sortez la "Carte CI ou CI+", tirez-la délicatement avec vos doigts. Une chute pourrait l’endommager.

Insert the “CI or CI+ CARD” that supports the current antenna settings.

L'emplacement de la fente COMMON INTERFACE peut varier en fonction du modèle.

La carte CI ou CI+ n'est pas prise en charge dans certains pays et certaines régions ; vérifiez auprès de votre

revendeur agréé. Si vous rencontrez des problèmes, contactez le prestataire de service.

Insérez la carte d'interface commune (CI ou CI+ CARD), qui prend en charge les paramètres actuels de l'antenne.

L'image sera déformée, voire invisible.

Français - 1010

Connexion réseau

Connexion réseau - Sans ﬁl

Vous pouvez connecter votre téléviseur au réseau local par le biais d'un routeur ou d’un modem sans ﬁl standard. Pour vous connecter sans ﬁl, vous devez d’abord connecter un « adaptateur LAN sans ﬁl Samsung » (WIS09ABGN, WIS09ABGN2, WIS10ABGN - vendus séparément) au port USB ou USB1 (HDD), USB 2 à l'arrière du téléviseur. Voir l'illustration ci-dessous.

Port LAN mural

Câble LAN

L'adaptateur LAN sans ﬁl de Samsung est vendu séparément. Vous pouvez vous le procurer auprès de certains revendeurs, sur les sites de commerce électronique et sur Samsungparts.com. Cet adaptateur prend en charge les protocoles de communication IEEE802.11A/B/G et N. Samsung vous conseille d'utiliser le protocole IEEE 802.11N. Si vous lisez la vidéo sur une connexion IEEE802.11B/G, des saccades risquent d'apparaître.

La plupart des réseaux sans ﬁl disposent d'un système de sécurité nécessitant l'accès de périphériques au réseau à un point d'accès ou un routeur sans ﬁl (généralement un routeur IP sans ﬁl) pour transmettre un code de sécurité crypté appelé code de sécurité ou clé d'accès.

Si le mode Pure High-throughput (Greenﬁeld) 802.11N est sélectionné et que le type de cryptage est déﬁni sur WEP, TKIP ou TKIP-AES (WPS2Mixed) pour votre routeur sans ﬁl, les téléviseurs Samsung ne prendront pas en charge la connexion, conformément aux nouvelles spéciﬁcations de certiﬁcation Wi-Fi.

Connexion réseau - Câble

Il existe deux façons principales de connecter votre téléviseur à votre réseau à l'aide d'un câble, en fonction de votre conﬁguration réseau. De la manière illustrée ci-dessous:

Connecteur Modem mural

Routeur IP sans ﬁl

(routeur sans ﬁl avec serveur

DHCP)

Adaptateur sans ﬁl

Samsung

Adaptateur LAN

Modem externe

(ADSL/VDSL/TV par câble)

Panneau latéral du téléviseur

Panneau arrière du téléviseur

Port LAN mural

Câble LAN

✎

Une vitesse de réseau inférieure à 10Mbit/s n'est pas prise en charge.

Français - 1111

Câble LANCâble Modem

Panneau arrière du téléviseur

Consultation du manuel électronique (e-Manual)

E-MANUAL

Vous trouverez des instructions sur les caractéristiques de votre téléviseur dans le e-Manual de ce dernier. Pour l'utiliser, appuyez sur le bouton E-MANUAL de votre télécommande. Déplacez le curseur à l'aide des boutons Haut/Bas/Gauche/Droite aﬁn de mettre en surbrillance une catégorie, puis une rubrique. Appuyez ensuite sur le bouton ENTERE. Le manuel électronique afﬁche la page souhaitée.

Vous pouvez également y accéder via le menu:

MENUm → Assistance → e-Manual → ENTER

✎

Pour revenir au menu principal du manuel électronique, appuyez sur le bouton E-MANUAL de la télécommande.

✎

La fonction Essayer n'est pas directement disponible si le téléviseur est défini avec une source d'entrée externe.

Afﬁchage

1 Vidéo, programme télévisé, etc actuellement

afﬁché.

2 Liste des catégories. Appuyez sur le bouton ◄ ou

Fonctions de base

Menu Image

Menu Son

► pour sélectionner la catégorie de votre choix.

3 Afﬁche la liste des sous-menus. Utilisez les touches

ﬂéchées de votre télécommande pour déplacer le curseur. Appuyez sur le bouton ENTERE pour sélectionner le sous-menu de votre choix.

4 } Bleu (Index): afﬁche l'écran d'index. 5 E Entrer: sélectionne une catégorie ou un sous-

}

Index E Entrer e Quitter

4 5 6

menu.

6 e Quitter: permet de quitter le manuel

électronique.

Comment basculer entre une rubrique du manuel électronique et le(s) menu(s) correspondant(s) afﬁché(s) à l'écran

Fonctions de base > Menu Image (3/17)

A Essayer

E-MANUAL

Essayer b Accueil { Zoom } Index L Page e Quitter

✎

Cette fonction n’est pas disponible dans certains menus.

Méthode1 Méthode2

1. Si vous souhaitez utiliser le menu correspondant à une rubrique

du e-Manual, appuyez sur le bouton rouge aﬁn de sélectionner l'option Essayer.

2. Pour revenir à l'écran du manuel électronique, appuyez sur le bouton E-MANUAL.

Français - 1212


Mode Image : Standard

Rétroéclairage : 7 ► Contraste : 95 Luminosité : 45 Netteté : 50 Couleur : 50

Teinte (V/R) : G50/R50

Réglage de l’écran

1. Appuyez sur le bouton ENTERE lorsqu'une rubrique s'afﬁche.

Le message "Exécuter?" s'afﬁche. Sélectionnez Oui, puis appuyez sur le bouton ENTERE. La fenêtre des menus à l'écran s'afﬁche.

2. Pour revenir à l'écran du e-Manual, appuyez sur le bouton

E-MANUAL.

Afﬁchage du contenu

Fonctions de base > Menu Image (3/17)

Essayer b Accueil { Zoom } Index L Page e Quitter

2 3 4 5

Utilisation du mode Zoom

Dépl.

Retour

1 Zone de contenu: Inclut le contenu d'une rubrique, si vous

avez sélectionné un sous-menu. Pour accéder à la page précédente ou suivante, appuyez sur le bouton ◄/►.

2 Essayer: afﬁche le menu à l'écran, associé à la rubrique.

Pour revenir à l'écran du e-Manual , appuyez sur le bouton

E-MANUAL.

3 Accueil: permet d'accéder à l'écran d'accueil du

e-Manual.

4 Zoom: agrandit l'écran. Pour parcourir l'écran agrandi,

utilisez les boutons ▲ / ▼.

5 L (Page): permet de passer à la page précédente ou

suivante.

Sélectionnez l'option Zoom souhaitée, puis appuyez sur

ENTERE pour agrandir l'écran. Pour parcourir l'écran agrandi,

utilisez le bouton ▲ ou ▼.

✎

Pour revenir à un affichage normal de l'écran, appuyez sur le bouton RETURN.

Recherche d'une rubrique dans la page d'index

1. Pour rechercher une rubrique, appuyez sur la touche ﬂéchée vers la gauche ou la droite aﬁn de sélectionner une

lettre, puis appuyez sur ENTERE. L'index afﬁche la liste des rubriques et des mots-clés commençant par la lettre sélectionnée.

2. Appuyez sur la touche ﬂéchée vers le haut ou le bas aﬁn de sélectionner une rubrique ou un mot-clé, puis appuyez sur le bouton ENTERE.

3. La page du manuel électronique s'afﬁche avec la rubrique concernée.

✎

Pour fermer l'écran Index, appuyez sur le bouton RETURN.

Français - 1313

Installation du support mural

Les éléments du support mural (vendus séparément) permettent de ﬁxer le téléviseur au mur. Pour plus d’informations sur l’installation du support mural, reportez-vous aux instructions fournies avec les éléments du

support mural. Faites appel à un technicien pour installer la ﬁxation murale. Si vous choisissez d’effectuer vous-même l’installation murale, Samsung Electronics ne saurait être tenue responsable des

éventuels dommages matériels ou des éventuelles blessures dont vous, ou d’autres personnes, pourriez être victimes.

Caractéristiques du kit de ﬁxation murale (VESA)

✎

Le kit de fixation murale est vendu séparément.

Installez votre ﬁxation murale sur un mur solide perpendiculaire au sol. Si vous souhaitez la ﬁxer sur d’autres matériaux de construction, veuillez prendre contact avec votre revendeur le plus proche. Si vous l’installez au plafond ou sur un mur non droit, la ﬁxation risque de tomber et de provoquer de graves blessures.

✎

REMARQUE

Samsung Electronics ne saurait être tenu responsable de tout dommage sur le produit ni de toute blessure subie par

vous ou par d’autres personnes si vous choisissez d’effectuer l’installation murale. Les dimensions standard pour tous les kits de fixation murale sont indiquées dans le tableau ci-dessous.

Le kit de fixation murale s’accompagne d’un manuel d’installation détaillé et de toutes les pièces nécessaires au

montage. N’utilisez pas de vis non conformes aux spécifications des vis VESA standard.

Pour les fixations murales non conformes aux spécifications des vis VESA standard, la longueur des vis peut varier,

selon leurs caractéristiques. Ne serrez pas trop les vis ; cela pourrait, en effet, endommager le produit ou provoquer sa chute, entraînant des

blessures. Samsung ne peut être tenue responsable de ce type d’accident. Samsung ne peut être tenue responsable de tout dommage au produit ou toute blessure corporelle dans le cas de

l’utilisation d’une fixation murale non-VESA ou non spécifiée, ou si l’utilisateur ne suit pas les instructions d’installation du produit.

Lors du montage, l’inclinaison du téléviseur ne doit pas dépasser 15 degrés.

Famille de

produits

pouces Spéc. VESA (A * B) Vis standard Quantité

19~22 75 X 75

26 200 X 100

TELEVISEUR

LCD

N’installez pas votre kit de ﬁxation murale lorsque le téléviseur est allumé. Vous risqueriez de vous électrocuter.

32~40 200 X 200 M6

46 400 X 400 M8

Français - 1414

Résolution des problèmes

En cas de problème, consultez d’abord la liste des problèmes potentiels et des solutions. Si aucune de ces astuces de dépannage ne s’applique à votre problème, rendez-vous sur le site www.samsung.com, puis cliquez sur Assistance ou

contactez le service clientèle de Samsung.

Problèmes Solutions et explications

Le téléviseur ne s'allume pas. • Vériﬁez que le cordon d'alimentation secteur est branché correctement sur la prise

Aucune image/vidéo n'est afﬁchée. • Vériﬁez le raccordement des câbles (retirez tous les câbles connectés au téléviseur et aux

La télécommande ne fonctionne pas. • Vériﬁez que la polarité (+/–) des piles de la télécommande est respectée.

La télécommande du décodeur câble/boîtier décodeur ne fonctionne pas.

murale et sur le téléviseur.

• Vériﬁez que la prise murale est opérationnelle.

• Essayez d'appuyer sur le bouton POWER du téléviseur pour vous assurer que le

problème n'est pas dû à la télécommande. Si le téléviseur s'allume, reportez-vous au problème "La télécommande ne fonctionne pas" ci-après.

appareils externes, puis rebranchez-les).

• Réglez les sorties vidéo de votre périphérique externe (décodeur câble/boîtier décodeur, DVD, Blu-ray, etc.) pour faire correspondre les connexions à l'entrée du téléviseur. Par exemple, si la sortie d'un périphérique externe est HDMI, vous devez établir une connexion avec une entrée HDMI du téléviseur.

• Vériﬁez que les appareils connectés sont sous tension.

• Veillez à sélectionner la source appropriée du téléviseur en appuyant sur la touche

SOURCE de la télécommande.

• Redémarrez le périphérique connecté en rebranchant le câble d'alimentation du périphérique.

• Nettoyez la lentille de la télécommande.

• Essayez de diriger directement la télécommande vers le téléviseur à une distance de 1,5 à 1,8m.

• Programmez la télécommande du décodeur câble/boîtier décodeur de telle sorte qu'elle puisse commander le téléviseur. Consultez le mode d'emploi du décodeur câble/boîtier décodeur pour obtenir le code du téléviseur SAMSUNG.

✎

Vous pouvez maintenir votre téléviseur dans des conditions optimales en le mettant à niveau avec le dernier micrologiciel (samsung.com -> Assistance -> Téléchargements) par le biais d'un périphériqueUSB.

✎

Ce téléviseur LCD TFT est équipé d’un écran constitué de sous-pixels dont la fabrication nécessite une technologie sophistiquée. Il se peut toutefois que quelques points clairs ou sombres apparaissent à l'écran. Ils n'ont aucune incidence sur la performance du produit.

Licens

Liste des fonctions

Interface numérique et réseau excellents: Avec un syntoniseur numérique HD intégré, le visionnage des émissions HD sans abonnement ne nécessite pas de décodeur câble/récepteur satellite (boîtier décodeur).

Mon contenu

Vous permet de lire des ﬁchiers audio et des images sauvegardés sur un périphérique USB.

AllShare™

AllShare™ connecte votre téléviseur et vos téléphones portables/appareils Samsung compatibles via un réseau.

Anynet+ (HDMI-CEC)

Vous permet de contrôler tous les appareils Samsung connectés compatibles Anynet+ à l'aide de votre télécommande Samsung.

Français - 1515

Fixation du téléviseur au mur

Attention: si vous tirez ou poussez le téléviseur ou si vous grimpez dessus, il risque de tomber. Veillez notamment à ce que vos enfants ne se suspendent pas au téléviseur, ni ne le déséquilibrent, car cela pourrait le faire basculer et occasionner des blessures graves, voire entraîner la mort. Respectez toutes les précautions de sécurité indiquées dans la brochure relative à la sécurité. Pour une stabilité accrue, installez le dispositif antichute comme indiqué ci-après.

Pour éviter toute chute du téléviseur

1. Placez les vis dans les colliers et ﬁxez-les fermement au mur.

Assurez-vous que les vis ont été fermement ﬁxées au mur.

✎

En fonction du type de mur, il est possible que vous ayez besoin de matériel supplémentaire, tel que des chevilles.

✎

Les colliers, vis et chaînettes n’étant pas fournis, vous devez les acheter séparément.

2. Retirez les vis situées sur la partie centrale arrière du téléviseur,

placez-les dans les colliers, puis ﬁxez-les à nouveau sur le téléviseur.

✎

Il se peut que les vis ne soient pas fournies avec le produit. Dans ce cas, achetez des vis présentant les caractéristiques suivantes.

✎

Caractéristiques des vis

Pour un téléviseur de 32 ~ 40 pouces: M6

Pour un téléviseur de 46 pouces: M8

3. Reliez les colliers ﬁxés au téléviseur et ceux ﬁxés sur le mur à l’aide

de chaînettes, puis attachez-les fermement.

✎

REMARQUE

Placez le téléviseur à proximité du mur afin qu’il ne bascule pas vers l’arrière.

Il est recommandé de placer la chaînette de façon à ce que les colliers fixés au mur soient placés à la même

hauteur ou plus bas que ceux fixés au téléviseur. Détachez la chaînette avant de déplacer le téléviseur.

4. Vériﬁez que toutes les connexions sont ﬁxées correctement. Vériﬁez régulièrement que les connexions ne présentent

aucun signe d’usure. Si vous avez un doute quant à la sécurité des connexions, contactez un installateur professionnel.

Mur

Stockage et entretien

✎

Si vous enlevez l'autocollant appliqué sur l'écran du téléviseur, éliminez les traces puis nettoyez le téléviseur.

Ne vaporisez pas d’eau ni d’agent nettoyant directement sur le produit. Tout liquide qui entre dans le produit peut engendrer une défaillance, un incendie ou une électrocution.

Français - 1616

Nettoyez le produit à l’aide d’un chiffon doux imprégné d’une petite quantité d’eau.

Speciﬁcations

Résolution de l’afﬁchage 1920x1080 Conditions ambiantes

Température en service Humidité en fonctionnement Température de stockage Humidité sur le lieu de stockage

Système TV Analogique: B/G, D/K, L, I (en fonction du pays sélectionné)

Système de couleur/vidéo Analogique: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Système Sonore BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC HDMI IN Vidéo: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Socle orientable (Gauche / droite) -20˚ ~ 20˚ Nom du modèle LE32D570 LE37D570 Taille de l’écran 32 pouces 37 pouces

Son (Sortie) 10 W X 2

Dimensions (L x P x H) Corps Avec socle

Poids Sans socle Avec socle

Nom du modèle LE40D570 LE46D570 Taille de l’écran 40 pouces 46 pouces

Son (Sortie) 10 W X 2

Dimensions (L x P x H) Corps Avec socle

Poids Sans socle Avec socle

✎

La conception et les spécifications peuvent être modifiées sans préavis.

✎

Pour plus d’informations sur les caractéristiques d’alimentation et de consommation électrique, reportez-vous à l’étiquette fixée au produit.

Numérique: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Audio: PCM linéaire sur deux voies 32/44.1/48kHz, 16/20/24bits.

804,7 X 77,8 X 507,4 (mm)

804,7 X 240,0 X 563,7 (mm)

9,3 kg

12,0 kg

992,1 X 80,4 X 611,0 (mm)

992,1 X 255,0 X 667,2 (mm)

14,3 kg 17,5 kg

10°C à 40°C (50°F à 104°F)

10% à 80%, sans condensation

-20°C à 45°C (-4°F à 113°F)

5% à 95%, sans condensation

Numérique: DVB-T/DVB-C

923,5 X 78,5 X 573,2 (mm)

923,5 X 255,0 X 629,2 (mm)

12,6 kg 15,8 kg

1124,1 X 80,4 X 686,1 (mm)

1124,1 X 275,0 X 742,8 (mm)

19,4 kg 23,0 kg

Français - 1717

Weitere Informationen zur Verwendung des e-Manuals (S. 12)

Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.

Wichtige Garantieinformationen zum Bildschirmformat des Fernsehers

Die Funktionalitäten für Digitalfernsehen (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen.

DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Speziﬁkation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden.

3. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Speziﬁkationen [Version August 2008] ein, aber es kann nicht

garantiert werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt.

In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen.

5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und DVB-C-Signale kann das Gerät

bei manchen Kabelfernsehanbietern möglicherweise nicht fehlerfrei verarbeiten.

6. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung.

Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt

✎

werden. Kontrollieren Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt.

Warnung bei Standbildern

Vermeiden Sie die Anzeige von Standbildern (wie z.B. JPEG-Bilddateien) oder Standbildelementen (wie z.B. Senderlogos, Panorama- oder 4:3-Bilder, Aktien- oder Laufschriften mit Nachrichten am unteren Bildschirmrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildern kann es zu Schattenbildern auf dem LCD-Bildschirm kommen, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieses Effekts zu vermindern, befolgen Sie bitte die nachfolgenden Empfehlungen:

• Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen.

• Versuchen Sie, Abbildungen immer als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts, um die beste Anzeigemöglichkeit zu ﬁnden.

• Reduzieren Sie die Helligkeits- und Kontrastwerte soweit wie möglich, um immer noch die gewünschte Bildqualität zu erreichen. Zu hohe Werte können das Ausbrennen beschleunigen.

• Verwenden Sie regelmäßig alle Funktionen Ihres Fernsehgeräts, die dazu dienen, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu reduzieren. Weitere Informationen hierzu ﬁnden Sie in den entsprechenden Abschnitten des Benutzerhandbuchs.

Absichern des Aufstellbereichs

Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um eine ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten.

Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics.

✎

• Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt. Das Aussehen kann sich je nach Gerät unterscheiden.

✎

Gehen Sie beim Anschließen des Fernsehgeräts vorsichtig vor, da einige Teile warm werden können.

✎

Aufstellen des Geräts mit dem Standfuß Installation des Geräts mit der Wandhalterung

10 cm

10 cm10 cm

Ordnungsgemäße Entsorgung dieses Geräts (Elektro- und Elektronik-Altgeräte) (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen)

Diese Kennzeichnung auf dem Gerät, dem Zubehör oder der Dokumentation bedeutet, dass das Gerät sowie das elektronische Zubehör (z.B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie diese Geräte bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüfen die Konditionen Ihres Kaufvertrags. Dieses Gerät und seine elektronischen Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Ordnungsgemäße Entsorgung der Batterien dieses Produkts (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für Batterien)

Diese Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung bedeutet, dass die Batterie am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden darf. Die Kennzeichnung mit den chemischen Symbolen für Hg, Cd oder Pb bedeutet, dass die Batterie Quecksilber, Cadmium oder Blei in Mengen enthält, die die Grenzwerte der EU-Direktive 2006/66 übersteigen. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können diese Substanzen die Gesundheit von Menschen oder die Umwelt gefährden. Zum Schutz der natürlichen Ressourcen und zur Förderung der Wiederverwertung von Materialien trennen Sie die Batterien von anderem Müll und führen Sie sie Ihrem örtlichen Recyclingsystem zu.

10 cm

Zubehör

✎

Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Falls irgendwelche Teile fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.

✎

Die Farbe und die Form der Teile können sich je nach Modell unterscheiden.

y Fernbedienung und 2 Batterien (Typ AAA) y Bedienungsanleitung y Garantiekarte / Sicherheitshinweise (nicht überall verfügbar)

✎

Verwaltungskosten werden abgerechnet, wenn: (a) auf Ihren Wunsch ein Techniker gerufen wird und kein Defekt des Geräts vorliegt (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben). (b) Sie das Gerät in eine Reparaturwerkstatt bringen und kein Defekt des Geräts vorliegt (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

✎

Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

y Netzkabel y Reinigungstuch

Bedienfeld

✎

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

Systemsteuerung

Lautsprecher

Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät. Netzanzeige Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt

SOURCE

MENU Drücken Sie diese Taste, um die Funktionen des Fernsehgeräts in einem

Standby-Modus

Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z.B. wenn Sie verreist sind). Eine kleine Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das Netzkabel aus der Steckdose zu ziehen.

(Netz)

anschließend. Im Standby-Modus leuchtet die Anzeige permanent. Umschalten zwischen allen verfügbaren Signalquellen. Im Bildschirmmenü können

Sie diese Schaltﬂäche genauso wie die ENTERE-Taste auf der Fernbedienung verwenden.

Bildschirmmenü anzuzeigen.

Einstellen der Lautstärke. Im Bildschirmmenü können Sie die wie die Tasten ◄ und ► auf der Fernbedienung verwenden.

Wechseln des Senders. Im Bildschirmmenü können Sie die wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden.

Ein- oder Ausschalten des Fernsehgeräts.

-Schaltﬂächen

Deutsch - 3

Fernbedienung

✎

Dies ist eine spezielle Fernbedienung für Personen mit eingeschränktem Sehvermögen. Die Netztaste sowie die Tasten zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet.

Ein- und Ausschalten des

Fernsehgeräts.

Hiermit wechseln Sie direkt zu einem

Kanal.

Alternativ wählen Sie „Videotext ein“,

„Doppel“, „Mix“ oder „Aus“

Einstellen der Lautstärke.

Anzeigen des Bildschirmmenüs.

Anzeigen von Eigene Inhalte,

Fernsehen, und Quelle.

Hiermit können Sie häuﬁg verwendete

Funktionen schnell auswählen.

Auswählen von Optionen im

Bildschirmmenü und Ändern von

Menüwerten.

Zurück zum vorherigen Menü.

Tasten, die in den Menüs Senderliste,

Kanal-Manager, Eigene Inhalte,

Netzwerk, AllShare™ usw. verwendet

werden.

Verwenden Sie diese Tasten in den

Modi Eigene Inhalte und Anynet+.

CONTENT

A B C D

SRS

E-MANUAL

DUAL I-II

AD/SUBT.

Anzeigen und Auswählen der verfügbaren Videosignalquellen.

Zurück zum vorherigen Sender.

Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten.

Wechseln des Senders.

Anzeigen der Senderlisten auf dem Bildschirm. Anzeigen des elektronischen Programmführers.

Anzeigen von Informationen auf dem Bildschirm

Schließen des Menüs.

P.MODE: Hiermit wählen Sie einen

Bildmodus.

SRS: Hiermit aktivieren Sie SRS

TruSurround HD.

DUAL: Hiermit wählen Sie den

Tonmodus „DuaL“.

E-MANUAL: Anzeigen des

e-Manuals.

P.SIZE: Hiermit wählen Sie das

Bildformat.

AD: Auswahl des Audios für

Sehgeschädigte. (Nicht überall verfügbar)

SUBT.: Anzeigen digitaler Untertitel.

Einlegen von Batterien (Batteriegröße: AAA)

✎

Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind Sie verpflichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien und Akkus der betreffenden Art verkauft werden.

Deutsch - 4

Anschließen an eine Antenne

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.

✎

Voreinstellung: Anschließen ans Stromnetz und an die Fernsehantenne.

Rückseite des Fernsehgeräts

Netzanschluss

oder

VHF/UHF-AntenneSatellite Antenna Kabel

Plug & Play (Anfangseinstellung)

Wenn das Fernsehgerät erstmals eingeschaltet wird, helfen eine Reihe aufeinanderfolgender Abfragen beim Durchführen der Grundeinstellungen. Drücken Sie die Netztaste P. Plug & Play ist nur verfügbar, wenn die Eingangsquelle auf TV eingestellt ist.

✎

Um zum vorherigen Schritt zurückzukehren, drücken Sie die rote Taste.

Auswählen der Sprache

Auswählen von

Shop-Demo oder Privatgebrauch

Auswählen eines

Landes

Einstellen des

Uhrmodus

Auswählen des TV-

Empfangs

Auswählen eines

Senders

Gute

Fernsehunterhaltung!

So setzen Sie diese Funktion zurück:

Wählen Sie System - Plug & Play (Anfangseinstellung). Geben Sie Ihre vierstellige PIN ein. Die Standard-PIN lautet „0-0-0-0“. Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern.

Sie sollten das Plug & Play-Verfahren (MENU → System) zuhause erneut durchführen, selbst wenn Sie es bereits im Geschäft durchgeführt haben.

✎

Wenn Sie den PIN-Code vergessen haben, drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf „0-0-0-0“(Frankreich: „1-1-1-1“) zurückzusetzen: MUTE → 8 → 2 → 4 → POWER (Ein)

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die Taste ENTERE. Wählen Sie die gewünschte Sprache des Bildschirmmenüs(OSD) aus.

Drücken Sie die Taste ◄ oder ►, und drücken Sie dann auf die ENTERE. Wählen Sie den Modus Privatgebrauch aus. Der Modus Shop-Demo ist für

den Betrieb in Einzelhandelsgeschäften bestimmt. Zurücksetzen der Geräteeinstellungen von Shop-Demo auf Privatgebrauch

(Standard): Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü „Lautstärke“ angezeigt wird, halten Sie die Taste MENU 5 Sekunden lang gedrückt.

Shop-Demo ist ausschließlich für den Betrieb in Geschäften bestimmt. Wenn Sie diese Option dennoch auswählen, stehen einige Funktionen nicht zur Verfügung. Wählen Sie Privatgebrauch, wenn Sie zuhause fernsehen möchten.

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die Taste ENTERE. Wählen Sie das gewünschte Land aus. Nachdem Sie das Land im Menü Land eingestellt haben, werden Sie bei manchen Modellen

aufgefordert, die PIN-Nummer einzurichten. Die Ziffernkombination 0-0-0-0 dürfen Sie als PIN-Nummer nicht eingeben. Stellen Sie den Uhrmodus automatisch oder manuell ein.

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die Taste ENTERE. Wählen Sie Terrestrisch (Digital und Analog/Digital/Analog), Kabel (Digital und Analog/

Digital/Analog) oder Satellit. Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die Taste ENTERE. Wählen Sie den Sendertyp für den Suchlauf aus. Wenn Sie den Antennentyp auf Cable (Kabel)

einstellen, können Sie den Kanälen im nächsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu ﬁnden Sie unter Sender→ Autom. Sendersuchlauf.

✎

Wenn zuerst Terrestrisch oder Kabel gewählt wird: Nachdem alle Terrestrischen oder Kabelsender gespeichert wurden, wird der Schritt zum Speichern der Satellitensender angezeigt.

✎

Wenn zuerst Satellit gewählt wird: Nachdem alle Satellitensender gespeichert wurden, wird der Schritt zum Speichern der Terrestrischen oder Kabelsender angezeigt.

✎

Zum Unterbrechen des Speichervorgangs drücken Sie die ENTERE zu einem beliebigen Zeitpunkt.

Wählen Sie Fernsehen. Drücken Sie die ENTERE.

✎

Konfigurieren Sie unter Netzwerkeinstellungen Ihr Netzwerk. Weitere Informationen finden Sie im e-Manual unter „Netzwerkmenü“.

POWER

Deutsch - 5

Anschließen an ein AV-Gerät

¦ Verfügbare Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver,

Videorekorder, Digital-Audiosystem, Verstärker, DVD-Heimkinosystem, PC

HDMI-Anschluss

HDMI OUT

DVI OUT

AUDIO OUT

R-AUDIO-L

Mit Hilfe eines HDMI- oder HDMI/DVI-Kabels (bis zu 1080p)

✎

HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN

Für bessere Bild- und Tonqualität stellen Sie die Verbindung zu digitalen Geräten mit Hilfe eines HDMI-Kabels her.

HDMI-Kabel unterstützen digitale Video- und Audiosignale, und Sie benötigen dann kein Audiokabel mehr.

– Um das Fernsehgerät mit einem digitalen Gerät zu verbinden, das keine HDMI-Ausgabe unterstützt, verwenden

Sie ein HDMI/DVI- und ein Audiokabel.

Das Bild wird möglicherweise nicht normal (wenn überhaupt) angezeigt oder es erfolgt keine Tonausgabe, wenn

ein externes Gerät an den Fernseher angeschlossen wird, das eine ältere HDMI-Version verwendet. Wenn solch ein Problem auftritt, erfragen Sie die HDMI-Version beim Hersteller des externen Geräts und bitten Sie, wenn veraltet, um ein Upgrade.

Achten Sie darauf, nur ein zertifiziertes HDMI-Kabel zu kaufen. Andernfalls kann es passieren, dass kein Bild

angezeigt wird oder ein Verbindungsfehler auftritt. Es wird ein einfaches Hochgeschwindigkeits-HDMI-Kabel oder eines mit Ethernet-Anschluss empfohlen. Dieses

Gerät unterstützt die Netzwerkfunktion nicht über HDMI.

Deutsch - 6

Komponentenanschluss

COMPONENT OUT

PRPBY

AUDIO OUT

R-AUDIO-L

AUDIO OUT

R-AUDIO-L

VIDEO OUT

SCART-Anschluss

EXT

Verwenden von Komponentenkabeln (bis 1080p) oder Audio/Video- (nur 480i) und Scartkabel

✎

Im Modus Ext. unterstützt DTV Out nur MPEG SD-Video und -Audio.

✎

Um die beste Bildqualität zu erhalten, wird eine Komponentenverbindung über den A/V-Anschluss empfohlen.

Deutsch - 7

Anschließen an einen PC und ein Audiogerät

¦ Verfügbare Geräte: Digital-Audiosystem, Verstärker, DVD-Heimkino

Audio-Anschluss

OPTICAL

Kopfhörer-Anschluss

Mit Hilfe des optischen (digitalen) Kabels oder des Kopfhöreranschlusses

✎

DIGITAL AUDIO OUT (OPTICAL)

Wenn ein Digital Audio-System mit dem DIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist, reduzieren

Sie die Lautstärke von Fernsehgerät und System.

5.1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5.1-Kanalton

unterstützt. Wenn der Receiver (d. h. Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen

Ausgang der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal empfängt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player/Blu-Ray-Player/Kabel- / Satellitenreceiver (Set-Top-Box) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD-/Blu-Ray-Player / Kabel- / Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen.

✎

Kopfhörer H: Sie können Ihre Kopfhörer an den Kopfhörer-Ausgang Ihres Fernsehgeräts anschließen. Wenn Kopfhörer angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher ausgeschaltet.

Wenn Sie Kopfhörer an das Fernsehgerät anschließen, ist die Tonfunktion eingeschränkt.

Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt.

Deutsch - 8

¦ Mit Hilfe eines HDMI-, HDMI/DVI- oder D-Sub-Kabels

✎

Der Anschluss über ein HDMI-Kabel wird je nach PC möglicherweise nicht unterstützt.

✎

HDMI-Kabel unterstützen digitale Video- und Audiosignale, und Sie benötigen dann kein Audiokabel mehr.

PC-Anschluss

HDMI OUT

DVI OUT

AUDIO OUT

PC OUT

Anzeigemodi (D-Sub- und HDMI/DVI-Eingang)

Die optimale Auﬂösung beträgt 1920 x 1080 bei 60 Hz.

Modus Auﬂösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz)

IBM

MAC

VESA DMT

VESA DMT / DTV

CEA

640 x 350 31.469 70.086 25.175 +/720 x 400 31.469 70.087 28.322 -/+ 640 x 480 35.000 66.667 30.240 -/832 x 624 49.726 74.551 57.284 -/-

1152 x 870 68.681 75.062 100.000 -/-

640 x 480 31.469 59.940 25.175 -/640 x 480 37.861 72.809 31.500 -/640 x 480 37.500 75.000 31.500 -/800 x 600 37.879 60.317 40.000 +/+ 800 x 600 48.077 72.188 50.000 +/+

800 x 600 46.875 75.000 49.500 +/+ 1024 x 768 48.363 60.004 65.000 -/1024 x 768 56.476 70.069 75.000 -/1024 x 768 60.023 75.029 78.750 +/+ 1152 x 864 67.500 75.000 108.000 +/+

1280 x 1024 63.981 60.020 108.000 +/+ 1280 x 1024 79.976 75.025 135.000 +/+

1680 x 1050 65.290 59.954 146.250 -/+

1920 x 1080p 67.500 60.000 148.500 +/+

Synchronisationspolarität

(H/V)

✎✎

HINWEIS

Bei Anschluss über ein HDMI/DVI-Kabel müssen Sie die HDMI IN 1 (DVI)-Buchse verwenden.

Das Zeilensprungverfahren wird nicht unterstützt.

Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt

wird. Separate- und Composite-Modus werden unterstützt. SOG (Sync On Green) wird nicht unterstützt.

Deutsch - 9

Ändern der Eingangsquelle

¦ Quellen

Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z.B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist.

■ TV / Ext. / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎

In der Liste der Quellen werden die angeschlossenen Signalquellen hervorgehoben.

✎

Wenn Sie nur die angeschlossenen Geräte anzeigen möchten, wechseln Sie mit der Taste ◄ oder ► zu Verbunden.

✎

Ext. und PC bleiben immer aktiviert.

✎

Wenn die angeschlossenen externen Geräte nicht hervorgehoben werden, drücken Sie den roten Knopf. Das Fernsehgerät sucht nach angeschlossenen Geräten.

¦ Name bearb.

So verwenden Sie die Option „Name bearb.“

Drücken Sie im Fenster „Quelle“ die Taste TOOLS, um die gewünschten externen Eingangsquellen einzustellen.

■ VCR / DVD / Kabel-STB / Sat-STB / PVR-STB / AV-Receiver / Spiel / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-ray / HD DVD / DMA: Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen.

✎

Wenn Sie einen PC über ein HDMI-Kabel mit dem HDMI IN 1 (DVI)-Anschluss verbinden, müssen Sie unter Name bearb. den PC-Modus des Fernsehgeräts aktivieren.

✎

Wenn Sie einen PC über ein HDMI/DVI-Kabel mit dem HDMI IN 1 (DVI)-Anschluss verbinden, müssen Sie unter Name bearb. den DVI PC-Modus des Fernsehgeräts aktivieren.

✎

Wenn Sie ein AV-Gerät über ein HDMI/DVI-Kabel mit dem HDMI IN 1 (DVI)-Anschluss verbinden, müssen Sie unter

Name bearb. den DVI-Geräte-Modus des Fernsehgeräts aktivieren.

Informationen

Sie können detaillierte Informationen zum gewälten externen Gerät anzeigen.

Anschließen an den COMMON INTERFACE-Steckplatz

Verwenden der „CI“- oder „CI+“-Karte

Um Bezahlsender zu sehen, müssen Sie eine „CI“ oder „CI+“-Karte einsetzen.

y Wenn Sie keine „CI“ oder „CI+“-Karte einsetzen, wird bei einigen

Kanälen die Meldung „Gestörtes Signal“ angezeigt.

y Die Verbindungsinformationen mit Telefonnummer, Kennung der „CI“-

oder „CI+“-Karten und Hostkennung sowie anderen Angaben werden nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter.

y Wenn das Konﬁgurieren der Kanalinformationen abgeschlossen

ist, wird die Meldung „Udating Completed“ (Aktualisierung abgeschlossen) angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist.

✎

HINWEIS

Sie können die „CI“ oder „CI+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben.

Ziehen Sie die „CI“ oder „CI+“-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten

xxbeschädigt werden. Die Richtung, in der Sie die „CI“ oder „CI+“-Karte einsetzen müssen, ist auf der Karte markiert.

Die Position des COMMON INTERFACE-Steckplatzes ist modellabhängig.

„CI“ oder „CI+“-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen

Händler. Wenden Sie sich bei Problemen an den Dienstanbieter.

Setzen Sie eine „CI“ oder „CI+“-Karte ein, die für die aktuellen Antenneneinstellungen geeignet ist. Andernfalls ist das Bild

gestört oder es fällt aus.

Deutsch - 1010

Netzwerkverbindung

Netzwerkverbindung - Drahtlos

Sie können Ihr Fernsehgerät über einen standardmäßigen WLAN-Router oder ein Modem mit Ihrem LAN verbinden. Um die Verbindung drahtlos herzustellen, müssen Sie einen Samsung WLAN-Adapter (WIS09ABGN, WIS09ABGN2, WIS10ABGN

- separat erhältlich) entweder in den USB-, USB 1 (HDD)- oder den USB 2-Anschluss auf der Rückseite des Fernsehgeräts stecken. Siehe nachfolgende Abbildung.

LAN-Anschluss an der Wand

Der Samsung WLAN-Adapter wird bei ausgewählten Einzelhändlern, E-Commerce-Sites und unter samsungparts.com angeboten. Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEEE 802.11 A/B/G und N. Samsung empﬁehlt, IEEE 802.11 N zu verwenden. Wenn Sie Videos über die IEEE 802.11b/g-Verbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt.

Die meisten Drahtlosnetzwerke verfügen über ein Sicherheitssystem, mit dem alle Geräte, die über einen Zugangspunkt oder einen drahtlosen Router (in der Regel ein drahtloser IP-Sharer) auf das Netzwerk zugreifen wollen, einen verschlüsselten Sicherheitscode (den so genannten Zugriffsschlüssel) übertragen müssen.

Wenn Sie im 802.11n-Modus Pure High-throughput (Greenﬁeld) wählen und als Verschlüsselungstyp ist für Ihren Funkrouter WEP, TKIP oder TKIP-AES (WPS2Mixed) eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Speziﬁkation für die neue Wi-Fi-Zertiﬁzierung nicht.

Netzwerkverbindung – Kabel

Je nach der Konﬁguration Ihres Netzwerks können Sie Ihr Fernsehgerät auf zwei Arten über ein Kabel mit Ihrem Netzwerk verbinden. Diese sind im Folgenden abgebildet:

Modemanschluss an der Wand

Drahtloser IP-Sharer

(Drahtloser Router mit

DHCP-Server)

LAN-Kabel

Externes Modem

(ADSL/VDSL/Kabelfernsehen)

Seitenverkleidung des Fernsehgeräts

Samsung Wireless

LAN-Adapter

Rückseite des Fernsehgeräts

LAN-Anschluss an der Wand

LAN-Kabel

✎

Eine Netzwerkgeschwindigkeit unter 10 Mb/s wird nicht unterstützt.

Deutsch - 1111

LAN-KabelModem-Kabel

Rückseite des Fernsehgeräts

So zeigen Sie das e-Manual an

E-MANUAL

Bildschirmanzeige

Die Anweisungen zu den Funktionen Ihres Fernsehgeräts ﬁnden Sie im e-Manual. Drücken Sie dazu die Taste E-MANUAL auf Ihrer Fernbedienung. Bewegen Sie den Cursor mithilfe der Pfeiltasten, um eine Kategorie und ein Thema auszuwählen, und drücken Sie dann die Taste ENTERE. Die gewünschte e-Manual-Seite wird angezeigt.

Sie können auch über das entsprechende Menü darauf zugreifen:

MENUm → Unterstützung → e-Manual → ENTER

✎

Drücken Sie die Taste E-MANUAL, um zum Hauptmenü des e-Manual zurückzukehren.

✎

Wenn das Fernsehgerät an eine externe Eingangsquelle angeschlossen ist, könen Sie die Funktion Jetzt test. nicht direkt verwenden.

1 Aktuell angezeigtes Video, Fernsehprogramm usw. 2 Die Kategorieliste. Drücken Sie die Taste ◄ oder

Grundfunktionen

Bildmenü

Tonmenü

►, um die gewünschte Kategorie auszuwählen.

3 Anzeigen der Untermenüliste Bewegen Sie

den Cursor mithilfe der Pfeiltasten auf Ihrer Fernbedienung. Drücken Sie die Taste ENTERE, um das gewünschte Untermenü auszuwählen.

4 } Blau (Index): Anzeigen des Index-Fensters. 5 E Eingabe: Wählen Sie eine Kategorie oder ein

Untermenü.

}

Index E Eingabe eBeenden

4 5 6

6 e Beenden: Schließen des e-Manuals.

So wechseln Sie zwischen den e-Manual-Themen und den entsprechenden Bildschirmmenüs.

Grundfunktionen > Bildmenü (3/17)

Jetzt test. b Start { Zoom } Index L Seite e Beenden

✎

Diese Funktion ist in manchen Menüs nicht verfügbar.

AJetzt test

E-MANUAL


Bildmodus : Standard

Hintergrundbeleuchtung : 7 ► Kontrast : 95 Helligkeit : 45 Schärfe : 50 Farbe : 50

Farbton (G/R) : G50/R50

Bildschirmanpassung

Methode 1 Methode 2

1. Wenn Sie das entsprechende Menü zu einem Thema im e-Manual ausführen möchten, drücken Sie die rote Taste, um Jetzt test. auszuwählen.

2. Drücken Sie die Taste E-MANUAL, um zum Fenster des

e-Manuals zurückzukehren.

1. Drücken Sie die Taste ENTERE, wenn ein Thema angezeigt wird. “Die Meldung Sicher? wird angezeigt. Wählen Sie Ja, und drücken Sie dann die Taste ENTERE. Das Fenster des Bildschirmmenüs wird angezeigt.

2. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manual zurückzukehren.

Deutsch - 1212

Anzeigen der Inhalte

Grundfunktionen > Bildmenü (3/17)

Jetzt test. b Start { Zoom } Index L Seite e Beenden

2 3 4

Verwenden des Zoommodus

Versch.

Zurück

1 Inhaltsfenster: Anzeigen der Themeninhalte beim

Auswählen eines Untermenüs. Mit der Taste ◄ / ► wechseln Sie zur vorherigen oder zur nächsten Seite.

2 Jetzt test.: Anzeigen des zum Thema passenden

Bildschirmmenüs. Drücken Sie die Taste E-MANUAL, um zum Fenster des e-Manual zurückzukehren.

3 Start: Wechseln zum Startfenster des e-Manuals. 4 Zoom: Vergrößern des Fensters. Mit der Taste ▲ / ▼

können Sie durch das vergrößerte Fenster blättern.

5 L (Seite): Wechseln zur vorherigen oder zur nächsten

Seite.

Wählen Sie Zoom, und drücken Sie dann die Taste ENTERE, um das Fenster zu vergrößern. Mit der Taste ▲ oder ▼ können Sie durch das vergrößerte Fenster blättern.

✎

Drücken Sie die Taste RETURN, um das Fenster auf die normale Größe zurückzusetzen.

So suchen Sie auf der Indexseite nach einem Thema

1. Wenn Sie nach einem Thema suchen möchten, wählen Sie mit der linken oder der rechten Pfeiltaste einen Buchstaben

aus, und drücken Sie dann die Taste ENTERE. Auf der Indexseite wird eine Liste mit Themen und Stichwörtern angezeigt, die mit dem ausgewählten Buchstaben beginnen.

2. Wählen Sie mit den Auf-/Ab-Tasten ein Thema oder Stichwort aus, und drücken Sie dann die Taste ENTERE.

3. Die entsprechende Seite im e-Manual wird angezeigt.

✎

Drücken Sie die Taste RETURN, um das Index-Fenster zu schließen.

Deutsch - 1313

Anbringen der Wandhalterung

Mit der (separat erhältlichen) Wandhalterung können Sie das Fernsehgerät an einer Wand befestigen. Detaillierte Informationen zum Montieren der Wandhalterung ﬁnden Sie in den Anweisungen, die im Lieferumfang der

Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen der Wandhalterung von einem Techniker helfen. Samsung Electronics haftet nicht für Schäden an Gerät oder Personen, wenn die Montage vom Kunden selbst durchgeführt

wird.

Speziﬁkation (VESA) der Wandhalterung

✎

Die Wandhalterung wird nicht mitgeliefert, ist aber gesondert erhältlich.

Montieren Sie die Wandhalterung an einer soliden Wand, die senkrecht zum Boden steht. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren Fachhändler. Bei Montage an einer Decke oder schrägen Wand kann das Fernsehgerät herunterfallen und zu Verletzungen führen.

✎

HINWEIS

Die Standardabmessungen der Wandhalterung finden Sie in der nachfolgenden Tabelle.

Beim Kauf unserer Wandhalterung erhalten Sie ein detailliertes Installationshandbuch sowie alle für die Montage

erforderlichen Teile. Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für Schrauben entsprechen.

Verwenden Sie keine Schrauben, die länger sind als hier angegeben, da damit innen liegende Bauteile des Fernsehers

beschädigt werden können. Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben entsprechen, kann die Länge der

Schrauben je nach Spezifikation unterschiedlich sein. Ziehen Sie die Schrauben nicht zu fest an, weil Sie so möglicherweise das Gerät beschädigen, oder es dadurch

herunterfallen und Verletzungen verursachen könnte. Samsung haftet nicht bei derartigen Unfällen. Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wandhalterung verwendet wird, die nicht

dem VESA-Standard entspricht oder nicht spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Produkt nicht befolgt.

Bei der Montage dieses Fernsehgeräts darf eine Neigung von 15 Grad nicht überschritten werden.

Produktfamilie Zoll

19~22 75 X 75

26 200 X 100

VESA-Speziﬁkation

(A * B)

Standardschraube Menge

LCD-

Fernsehgerät

32~40 200 X 200 M6

46 400 X 400 M8

Installieren Sie die Wandhalterung nicht bei eingeschaltetem Fernsehgerät. Sie könnten dabei einen Stromschlag erhalten und sich verletzen.

Deutsch - 1414

Fehlerbehebung

Wenn das Fernsehgerät scheinbar ein Problem aufweist, schlagen Sie zunächst in dieser Liste der möglichen Probleme und Lösungen nach. Wenn keiner dieser Tipps zur Fehlerbehebung weiterhilft, öffnen Sie die Website www.samsung.com und

klicken Sie dort auf „Support“ oder wenden Sie sich an ein Samsung-Kundendienstcenter.

Probleme Lösungen und Erklärungen

Der Fernseher kann nicht eingeschaltet werden.

Kein Bild/Video. • Überprüfen Sie die Kabelverbindungen. Unterbrechen Sie kurzzeitig alle

Die Fernbedienung funktioniert nicht. • Ersetzen Sie die Batterien der Fernbedienung, und achten Sie dabei auf die richtige

Die Fernbedienung des Kabel-/ Satellitenreceivers schaltet das Fernsehgerät nicht ein/aus oder regelt auch nicht die Lautstärke.

• Vergewissern Sie sich, dass das Netzkabel sicher mit der Wandsteckdose und dem Fernsehgerät verbunden ist.

• Vergewissern Sie sich, dass die Netzsteckdose Strom liefert.

• Drücken Sie die Netztaste (POWER) am Fernsehgerät, um zu prüfen, ob die Fernbedienung richtig funktioniert. Wenn das Fernsehgerät eingeschaltet wird, lesen Sie den Abschnitt „Die Fernbedienung funktioniert nicht“ weiter unten.

Kabelverbindungen zwischen dem Fernsehgerät und den externen Geräten.

• Stellen Sie die Videoausgänge Ihres externen Geräts (Kabel-/Satellitenreceiver, DVD-/ Blu-ray-Player) so ein, dass sie zu den Verbindungen mit dem Fernsehgerät passen. Zum Beispiel: Wenn der HDMI-Ausgang des externen Geräts verwendet wird, schließen Sie es an den HDMI-Eingangs Ihres Fernsehers an.

• Stellen Sie sicher, dass die angeschlossenen Geräte eingeschaltet sind.

• Vergewissern Sie sich, dass die richtige Signalquelle für den Fernseher eingestellt ist. Drücken Sie dazu die Taste SOURCE auf der Fernbedienung.

• Schließen Sie das Netzkabel an, um das angeschlossene Gerät neu zu starten.

Polung (+/-).

• Reinigen Sie das Sendefenster der Fernbedienung.

• Versuchen Sie, die Fernbedienung von 1,5 bis 1,8 Meter Entfernung aus direkt auf das TV-Gerät zu richten.

• Programmieren Sie die Fernbedienung des Kabel-/Satellitenreceivers so, dass sie das Fernsehgerät anspricht. Den Code für SAMSUNG TV ﬁnden Sie in der Bedienungsanleitung für Ihren Kabel-/Satellitenreceiver.

✎

Sie können den optimalen Zustand Ihres Fernsehgeräts erhalten, indem Sie die aktuelle Firmware per USB von der Website (samsung.com -> Support -> Downloads) herunterladen.

✎

Der TFT-LCD-Bildschirm enthält Unterpixel. Hierfür ist eine ausgefeilte Fertigungstechnologie erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildfläche zu sehen sein. Diese Pixelfehler haben keinen Einfluss auf die Geräteleistung.

Lizenz

Liste der Funktionen

Hervorragende digitale Schnittstelle und Netzwerkverbindung: Mit dem eingebauten digitalen HDTV-Tuner können Sie unverschlüsselte HDTV-Sendungen ohne zusätzlichen Kabel-/Satellitenreceiver empfangen.

Eigene Inhalte

Hiermit können Sie Musikdateien, Bilder und Filme abspielen, die auf einem USB-Gerät gespeichert sind.

AllShare™

AllShare™ verbindet Ihr Fernsehgerät und Ihre Samsung-Mobiltelefone bzw. -Geräte über ein Netzwerk miteinander.

Anynet+ (HDMI-CEC)

Dabei handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet+ unterstützen, mit der Fernbedienung für Ihr Samsung-Fernsehgerät steuern können.

Deutsch - 1515

Befestigen des Fernsehgeräts an der Wand

Achtung: Das Fernsehgerät kann hinfallen, wenn Sie daran ziehen, es schieben oder darauf klettern. Stellen

Sie insbesondere sicher, dass sich keine Kinder an das Gerät hängen oder es aus dem Gleichgewicht bringen. Anderenfalls könnte das Gerät umkippen und zu schweren Verletzungen oder dem Tod führen. Beachten Sie alle Anweisungen der beigefügten Sicherheitshinweise. Noch mehr Stabilität erreichen Sie, wenn Sie den Kippschutz installieren. Gehen Sie hierzu folgendermaßen vor.

So verhindern Sie, dass das Fernsehgerät umkippt

1. Stecken Sie die Schrauben durch die Halterungen und

befestigen Sie sie fest an der Wand. Vergewissern Sie sich, dass die Schrauben gut halten.

✎

Je nach Ausführung der Wand benötigen Sie zum Befestigen weiteres Material, wie z.B. Dübel.

✎

Da die benötigten Halterungen, Schrauben und das Band nicht zum Lieferumfang gehören, müssen Sie diese Teile gesondert erwerben.

2. Entfernen Sie die Schrauben in der Mitte der Geräterückseite.

Setzen Sie die Schrauben in die Halterungen ein und befestigen Sie die Schrauben dann wieder am Fernsehgerät.

✎

Die Schrauben werden möglicherweise nicht zusammen mit dem Gerät geliefert. Kaufen Sie in diesem Fall Schrauben entsprechend den folgenden Angaben.

✎

Daten der Schrauben

Für LCD-Fernsehgeräte mit 32 bis 40 Zoll: M6

Für LCD-Fernsehgeräte mit 46 Zoll: M8

3. Verbinden Sie die Halterungen an der Wand und die Halterungen am Fernsehgerät mit einem festen Band und ziehen Sie

das Band dann fest.

✎

HINWEIS

Stellen Sie das Fernsehgerät in der Nähe der Wand auf, damit es nicht nach hinten kippen kann.

Es ist noch sicherer, wenn die Halterungen an der Wand niedriger als die Halterungen am Fernsehgerät sind.

Lösen Sie das Band, ehe Sie den Fernseher bewegen.

4. Kontrollieren Sie, ob alle Befestigungen ordnungsgemäß gesichert sind. Prüfen Sie regelmäßig die Verbindungen auf

Zeichen von Ermüdung oder Versagen. Bei Zweifeln hinsichtlich der Sicherheit Ihrer Halterungen wenden Sie sich an einen professionellen Installationsbetrieb.

Wand

Lagerung und Wartung

✎

Wenn Sie den Aufkleber vom Bildschirm abnehmen, entfernen Sie die Kleberückstände, ehe Sie fernsehen.

Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät. Jede Flüssigkeit, die in das Gerät eindringt, kann zu einer Funktionsstörung, einem Brand oder einem Stromschlag führen.

Reinigen Sie das Gerät mit einem weichen Tuch, das Sie vorher mit einer kleinen Menge Wasser anfeuchten.

Deutsch - 1616

Technische Daten

Anzeigeauﬂösung 1920 x 1080 Umgebungsbedingungen

Betriebstemperatur Luftfeuchtigkeit (bei Betrieb) Temperatur (Lagerung) Luftfeuchtigkeit (Lagerung)

TV-System Analog: B/G, D/K, L, I (je nach eingestelltem Land)

Fernsehnorm/Videosystem Analog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Audiosystem BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC HDMI IN Video: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Drehbarer Fuß (Links / Rechts) -20˚ ~ 20˚

Modellname LE32D570 / LE32D578 LE37D570 / LE37D578 Bildschirmgröße 32 zoll 37 Zoll

Ton (Ausgang) 10 W x 2

Abmessungen (BxTxH) Gehäuse Mit Fuß

Gewicht Ohne Fuß Mit Fuß

Modellname LE40D570 / LE40D578 LE46D570 / LE46D578 Bildschirmgröße 40 Zoll 46 Zoll

Ton (Ausgang) 10 W x 2

Abmessungen (BxTxH) Gehäuse Mit Fuß

Gewicht Ohne Fuß Mit Fuß

Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Audio: 2-Kanal-Linear-PCM 32/44.1/48 kHz, 16/20/24 Bit.

804,7 x 77,8 x 507,4 (mm)

804,7 x 240,0 x 563,7 (mm)

9,3 kg

12,0 kg

992,1 x 80,4 x 611,0 (mm)

992,1 x 255,0 x 667,2 (mm)

14,3 kg 17,5 kg

10°C bis 40°C (50°F bis 104°F)

10% bis 80%, nicht kondensierend

-20°C bis 45°C (-4°F bis 113°F)

5 % bis 95 %, nicht kondensierend

Digital: DVB-T/DVB-C

923,5 x 78,5 x 573,2 (mm)

923,5 x 255,0 x 629,2 (mm)

12,6 kg 15,8 kg

1124,1 x 80,4 x 686,1 (mm)

1124,1 x 275,0 x 742,8 (mm)

19,4 kg 23,0 kg

✎

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.

✎

Die technischen Daten zur benötigten Netzspannung und zum Energieverbrauch finden Sie auf dem Etikett am Produkt.

Deutsch - 1717

Voor meer informatie over het gebruik van de E-handleiding (p. 12)

De ﬁguren en illustraties in deze gebruikershandleiding dienen alleen ter referentie en kunnen afwĳken van het werkelĳke uiterlĳk van het product. Het ontwerp en de speciﬁcaties van het product kunnen zonder kennisgeving worden gewĳzigd.

Belangrĳke informatie met betrekking tot de garantie voor bekĳken beeldschermformaat

1. Functionaliteit betreffende digitale televisie (DVB) is alleen beschikbaar in landen/gebieden waar digitale DVB-T-televisiesignalen (MPEG2 en

MPEG4 AVC) per zendmast worden uitgezonden of waar u toegang hebt tot een compatibele DVB-C-service (MPEG2 en MPEG4 AAC) voor kabel-tv. Vraag aan uw plaatselĳke aanbieder of u DVB-T- of DVB-C-signalen kunt ontvangen.

2. DVB-T is de Europese DVB-consortiumstandaard voor de uitzending van digitale televisie via de zendmast en DVB-C voor de uitzending van digitale

televisie via de kabel. Bepaalde speciﬁeke functies, zoals EPG (Elektronische programmagids), VOD (Video on Demand) enzovoort, zĳn echter niet opgenomen in deze speciﬁcatie. Deze werken dus mogelĳk niet.

3. Hoewel dit televisietoestel voldoet aan de huidige DVB-T- en DVB-C-standaarden vanaf [augustus 2008], kan de compatibiliteit met

toekomstige digitale DVB-T-signalen via de zendmast en digitale DVB-C-signalen via de kabel niet worden gegarandeerd.

4. Afhankelĳk van de landen/gebieden waar dit televisietoestel wordt gebruikt, kunnen aanbieders van kabeltelevisie extra kosten voor dergelĳke

services in rekening brengen en moet u wellicht akkoord gaan met hun voorwaarden en bepalingen.

5. Bepaalde digitale televisiefuncties zĳn mogelĳk niet beschikbaar in bepaalde landen of regio's en DVB-C werkt mogelĳk niet goed bĳ bepaalde

leveranciers van kabelservices.

6. Neem voor meer informatie contact op met de klantenservice van Samsung.

De ontvangstkwaliteit van televisie-uitzendingen kan minder goed zĳn door verschil in uitzendmethode tussen landen. Controleer de

✎

televisieprestaties bĳ uw plaatselĳke geautoriseerde SAMSUNG-dealer of bel de klantenservice van Samsung om te informeren of u de kwaliteit kunt verbeteren door de tv-instellingen aan te passen.

Waarschuwing over stilstaand beeld

Vermĳd de weergave op het scherm van stilstaande beelden (zoals jpeg-foto's) of statische beeldelementen (zoals het logo van tv-programma's, een panorama- of 4:3-beeldverhouding, een aandelen- of nieuwsticker onder in het scherm, enz.). Wanneer er langdurig een statisch beeld op het LCD-scherm wordt weergegeven, kan het beeld inbranden. Dit kan ten koste gaan van de beeldkwaliteit. Volg de onderstaande aanbevelingen op om de kans hierop te verkleinen:

• Vermĳd langdurige weergave van hetzelfde tv-kanaal.

• Probeer beelden altĳd schermvullend weer te geven; gebruik het beeldformaatmenu voor de beste optie.

• Reduceer de helderheid en het contrast tot de minimaal benodigde waarden voor de gewenste beeldkwaliteit; hogere waarden kunnen het opbrandproces versnellen.

• Gebruik regelmatig alle tv-functies die bedoeld zĳn voor het tegengaan van beeldretentie en het opbranden van het scherm; raadpleeg de desbetreffende pagina's in de gebruikershandleiding voor meer informatie.

Installatieruimte

Bewaar de nodige afstand tussen het product en andere objecten (bĳvoorbeeld muren) zodat er een goede ventilatie mogelĳk is. Wanneer u dit niet doet, kunnen er door een stĳging van de interne temperatuur brand of problemen bĳ het product ontstaan.

Bĳ gebruik van een voet of wandbevestiging mogen er alleen onderdelen worden gebruikt die door Samsung Electronics zĳn geleverd.

✎

• Het gebruik van onderdelen van een andere fabrikant kan leiden tot problemen met het product of zelfs tot lichamelĳk letsel doordat het product valt.

Het uiterlĳk van het product kan afwĳken van het afgebeelde apparaat.

✎

Wees voorzichtig wanneer u de tv aanraakt. Sommige onderdelen kunnen heet zĳn.

✎

Plaatsing op een voet. Plaatsing met een wandbevestiging.

10 cm

10 cm10 cm

Juiste afvoer van dit product (afvalverwerking van elektrische en elektronische apparatuur) (Van toepassing in de Europese Unie en overige Europese landen met gescheiden inzamelingssystemen)

Dit label op het product, de accessoires of de documentatie bĳ dit product duidt erop dat het product en de bĳbehorende elektronische accessoires (bĳvoorbeeld de oplader, headset of USB-kabel) aan het eind van de levensduur niet mogen worden afgevoerd met het huishoudelĳk afval. Om milieuverontreiniging of problemen voor de volksgezondheid als gevolg van ongeregelde afvalverwerking te voorkomen, dient u deze items van het andere afval te scheiden zodat de materialen op verantwoorde wĳze kunnen worden hergebruikt. Thuisgebruikers moeten contact opnemen met de winkel waar ze het product gekocht hebben of met de plaatselĳke overheidsinstanties als ze willen weten waar en hoe ze deze items op milieuvriendelĳke wĳze kunnen recyclen. Zakelĳke gebruikers dienen contact op te nemen met de leverancier en de voorwaarden en bepalingen van het koopcontract te raadplegen. Dit product en de bĳbehorende elektronische accessoires mogen niet samen met ander commercieel afval worden afgevoerd.

Juiste afvoer van de batterĳen in dit product (Van toepassing in de Europese Unie en andere Europese landen met systemen voor batterĳ-inzameling)

Wanneer deze markering op de batterĳ, de handleiding of de verpakking wordt weergegeven, geeft dit aan dat de batterĳen in dit product aan het einde van hun levensduur niet samen met het gewone huishoudelĳke afval mogen worden afgevoerd. Wanneer u de chemische symbolen Hg, Cd of Pb ziet, betekent dit dat de batterĳ respectievelĳk kwik, cadmium of lood boven de referentieniveaus in EU-richtlĳn 2006/66 bevat. Als batterĳen niet op de juiste wĳze worden afgevoerd, kunnen deze stoffen schade aanrichten aan het milieu of de menselĳke gezondheid. Om de natuurlĳke hulpbronnen te beschermen en hergebruik van materiaal te bevorderen, moet u batterĳen scheiden van andere soorten afval en ze via uw plaatselĳke, gratis batterĳ-inzamelsysteem recyclen.

10 cm

Accessoires

✎

Controleer of de volgende onderdelen bij uw lcd-tv zijn geleverd. Neem contact op met uw verkoper als er onderdelen ontbreken.

✎

De vorm en kleur van de items kunnen enigszins af wijken. Dit is afhankelijk van het model.

y Afstandsbediening en batterĳen (AAA x 2) y Gebruikershandleiding y Garantiekaart/veiligheidsvoorschriften (niet op alle locaties beschikbaar)

✎

In de volgende gevallen kunnen administratiekosten in rekening worden gebracht: (a) er wordt op uw verzoek een engineer gestuurd, maar het product is niet defect (wanneer u deze gebruikershandleiding niet hebt gelezen) (b) U brengt het apparaat naar een reparatiecentrum, maar het product is niet defect (wanneer u deze gebruikershandleiding niet hebt gelezen)

✎

U wordt op de hoogte gesteld van deze administratiekosten voordat een dergelijke reparatie of bezoek wordt uitgevoerd.

y Netsnoer y Schoonmaakdoekje

Overzicht van het bedieningspaneel

✎

De vorm en kleur van het product kunnen afhankelijk van het model variëren.

Conﬁguratiescherm

Luidsprekers

Sensor voor de afstandsbediening

Aan/uit-lampje Als de stroom is ingeschakeld, knippert het lampje even en gaat het vervolgens uit. In

SOURCE

MENU Hiermee wordt het schermmenu met de functies van de tv weergegeven.

Stand-bymodus

Laat de tv niet gedurende langere tĳd in de stand-bymodus staan (bĳvoorbeeld wanneer u op vakantie bent). Zelfs wanneer het apparaat via de aan/uit-knop is uitgeschakeld, wordt een kleine hoeveelheid stroom gebruikt. U kunt het netsnoer het beste loskoppelen.

(Aan/uit)

Richt de afstandsbediening op dit punt van de tv.

de stand-bymodus blĳft het aan. Hiermee schakelt u tussen de beschikbare ingangsbronnen. Gebruik deze knop in het

schermmenu zoals u de toets ENTERE op de afstandsbediening gebruikt.

Hiermee regelt u het volume. Gebruik de de toetsen ◄ en ► op de afstandsbediening gebruikt.

Hiermee wisselt u van kanaal. Gebruik de zoals u de toetsen ▼ en ▲ op de afstandsbediening gebruikt.

Hiermee schakelt u de tv in en uit.

-toetsen in het schermmenu zoals u

-toetsen in het schermmenu

Nederlands - 3

Overzicht van de afstandsbediening

✎

Dit is een speciale afstandsbediening voor visueel gehandicapten en is voorzien van brailletekens bij de POWER-, kanaal- en volumetoetsen.

Hiermee schakelt u de tv in en uit.

Druk op deze toets voor directe

toegang tot kanalen.

Wisselen tussen Teletekst AAN,

Dubbel, Mix of UIT.

Hiermee regelt u het volume.

hiermee geeft u het hoofdmenu weer.

Hiermee geeft u Mĳn inhoud,

Tv kĳken en Bron weer.

snel veelgebruikte functies

selecteren.

Hiermee kunt u de opties in het

schermmenu selecteren en de

waarden wĳzigen die in het menu

worden weergegeven.

hiermee gaat u terug naar het vorige

menu.

Toetsen die worden gebruikt in het

menu Kanalenlĳst, Kanaalbeheer, Mĳn

inhoud, Netwerk, AllShare™ enzovoort.

Gebruik deze toetsen in de modi

Mĳn inhoud en Anynet+.

CONTENT

A B C D

SRS

E-MANUAL

DUAL I-II

AD/SUBT.

De beschikbare videobronnen weergeven en selecteren.

Hiermee gaat u terug naar het vorige kanaal. Hiermee wordt het geluid tĳdelĳk uitgeschakeld.

Hiermee worden kanalen gewĳzigd.

Hiermee wordt de kanaallĳst op het scherm weergegeven.

De EPG (elektronische programmagids) weergeven.

hiermee wordt informatie op het tvscherm weergegeven.

hiermee kunt u het menu afsluiten.

P.MODE: hiermee selecteert u de

beeldmodus.

SRS: hiermee selecteert u de modus

SRS TruSurround HD.

DUAL: hiermee selecteert u de duale

geluidmodus.

E-MANUAL: hiermee geeft u de

e-Manual weer.

P.SIZE: hiermee selecteert u het

beeldformaat.

AD: selectie audiobeschrĳving. (Niet

overal beschikbaar.)

SUBT.: hiermee geeft u digitale

ondertiteling weer.

Batterĳen plaatsen (batterĳformaat: AAA)

Nederlands - 4

Aansluiten op een antenne

Wanneer u de tv voor het eerst inschakelt, worden er automatisch enkele basisinstellingen uitgevoerd.

✎

Vooraf doen: het netsnoer en de antenne aansluiten.

Achterpaneel tv

Netvoeding

VHF/UHF-antenneSatellite Antenna Kabel

Plug & Play (eerste instelling)

Wanneer de tv voor het eerst wordt ingeschakeld, verschĳnen er een enkele instructies op het scherm die u helpen de basisinstellingen te conﬁgureren. Druk op de toets POWER P. Plug & Play is alleen beschikbaar wanneer de Input (Invoer) is ingesteld op TV (Tv).

✎

Om terug te keren naar het vorige menu drukt u op de rode toets.

Een taal selecteren

Selecteer Winkeldemo

of Thuisgebruik.

Uw land selecteren

De Klokmodus instellen

Een antenne selecteren

Een kanaal selecteren

Veel kĳkplezier.

Als u deze functie wilt resetten...

Selecteer Systeem – Plug & Play (eerste instelling). Voer uw viercĳferige pincode in. De standaardpincode is '0-0-0-0'. Als u de pincode wilt wĳzigen, gebruikt u de functie PIN wĳzigen.

Selecteer thuis nogmaals Plug & Play (MENU → Systeem), ook al hebt u dat in de winkel al gedaan.

✎

Als u de pincode bent vergeten, drukt u in de stand-bymodus achtereenvolgens op de volgende toetsen van de afstandsbediening zodat de pincode opnieuw wordt ingesteld op ‘0-0-0-0’ (Frankrijk: ‘1-1-1-1’): POWER (uit) → MUTE → 8 → 2 → 4 → POWER (aan).

Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTERE. Selecteer de gewenste taal voor het schermmenu.

Druk op de toets ◄ of ► en druk vervolgens op de toets ENTERE. Selecteer de modus Thuisgebruik. De modus Winkeldemo is alleen

bedoeld voor gebruik in winkels. De instellingen van het apparaat van Winkeldemo terugzetten op

Thuisgebruik (standaard): druk op de volumeknop op de tv. Wanneer het schermmenu voor het volume wordt weergegeven, houdt u de toets MENU 5 seconden ingedrukt.

Winkeldemo is alleen bedoeld voor winkels. Als u deze modus selecteert, zĳn verschillende functies niet beschikbaar. Selecteer Thuisgebruik als u thuis tv kĳkt.

Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTERE. Selecteer uw land. Bĳ bepaalde modellen kunt u ervoor kiezen om een pincode in te stellen nadat u in het menu

Land uw land hebt geselecteerd. Bĳ het invoeren van de pincode is 0-0-0-0 niet beschikbaar. Stel de Klokmodus automatisch of handmatig in.

Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTERE. Selecteer Ant (Digitaal en Analoog/Digitaal/Analoog), Kabel (Digitaal en Analoog/Digitaal/

Analoog) of Satelliet. Druk op de toets ▲ of ▼ en druk vervolgens op de toets ENTERE. Selecteer de kanaalbron die moet worden opgeslagen. Wanneer u de antennebron als Kabel

instelt, kunt u numerieke waarden (kanaalfrequenties) voor de kanalen opgeven. Zie voor meer informatie Kanaal → Automatisch afstemmen.

✎

Wanneer Ant of Kabel als eerste wordt geselecteerd: nadat alle kanalen voor Ant of Kabel zijn opgeslagen, wordt de stap voor het opslaan van kanalen voor Satelliet weergegeven.

✎

Wanneer Satelliet als eerste is geselecteerd: nadat alle kanalen voor Satelliet zijn opgeslagen, wordt de stap voor het opslaan van kanalen voor Ant of Kabel weergegeven.

✎

Druk op elk gewenst moment op de toets ENTERE om de opslagprocedure te onderbreken.

Selecteer Tv kĳken. Druk op de toets ENTERE.

✎

Als u de Netwerkinstellingen selecteert, stelt u het netwerk in. Raadpleeg 'Netwerkmenu' in de e-Manual voor meer informatie.

Nederlands - 5

POWER

Aansluiten op een AV-apparaat

¦ Beschikbare apparaten: dvd-speler, Blu-ray-speler, HD-kabelbox, HD STB-satellietontvanger

(settopbox), VCR, digitaal audiosysteem, versterker, DVD-thuisbioscoop, pc

HDMI-verbinding

HDMI OUT

DVI OUT

AUDIO OUT

R-AUDIO-L

Een HDMI- kabel of een HDMI-naar-DVI-kabel gebruiken (tot 1080p)

✎

HDMI IN 1(DVI), 2, 3, 4, PC/DVI AUDIO IN

Voor een betere beeld- en geluidskwaliteit maakt u via een HDMI-kabel verbinding met een digitaal apparaat.

Een HDMI-kabel ondersteunt digitale video- en audiosignalen en vereist geen aparte audiokabel.

– Als u de televisie wilt aansluiten op een digitaal apparaat dat geen HDMI-uitvoer ondersteunt, gebruikt u een

HDMI/DVI-kabel en een audiokabel.

Mogelijk wordt het beeld niet normaal (of helemaal niet) weergegeven of werkt het geluid niet als een extern

apparaat dat met een oudere versie van HDMI werkt, op de televisie wordt aangesloten. Als een dergelijk probleem zich voordoet, informeert u bij de fabrikant van het externe apparaat naar de HDMI-versie die wordt ondersteund en vraagt u, als deze verouderd is, om een upgrade.

Let op dat u een goedgekeurde HDMI-kabel aanschaft. Anders wordt het beeld mogelijk niet weergegeven of

treedt er een verbindingsfout op. Een elementaire high-speed HDMI-kabel of een Ethernet-kabel wordt aanbevolen. Dit product biedt geen

ondersteuning voor de Ethernet-functie via HDMI.

Nederlands - 6

Component-verbinding

COMPONENT OUT

PRPBY

AUDIO OUT

R-AUDIO-L

AUDIO OUT

R-AUDIO-L

VIDEO OUT

SCART-verbinding

EXT

Gebruik van een componentkabel (max. 1080p) of een audio/video-kabel (alleen 480i) en een scartkabel

✎

In de modus Ext. ondersteunt DTV Out alleen MPEG SD-video en -audio.

✎

Voor de beste beeldkwaliteit kunt u beter de componentaansluiting in plaats van de A/V-aansluiting gebruiken.

Nederlands - 7

Verbinding maken met een pc en audio-apparaat

¦ Beschikbare apparaten: digitaal audiosysteem, versterker, dvd-thuisbioscoop

Audioaansluiting

OPTICAL

Hoofdtelefoonsaansluiting

Een optische (digitale) of een hoofdtelefoonaansluiting gebruiken

✎

DIGITAL AUDIO OUT (OPTICAL)

Wanneer een digitaal audiosysteem op de DIGITAL AUDIO OUT (OPTICAL)-aansluiting wordt aangesloten, moet

u het volume van zowel de tv als het audiosysteem reduceren.

5.1-kanaals audio is mogelijk wanneer de tv op een extern apparaat is aangesloten dat dit ondersteunt.

Wanneer de ontvanger (thuisbioscoop) is ingesteld op Aan, hoort u alleen geluid via de optische aansluiting van

de tv. Wanneer de tv een DTV-signaal ontvangt, zendt de tv een 5.1-kanaalsgeluid naar de ontvanger van de thuisbioscoop. Wanneer de bron een digitale component is, zoals een dvd-speler/blu-rayspeler/kabelbox/STBsatellietontvanger (settopbox) en via HDMI op de tv is aangesloten, geeft de ontvanger van de thuisbioscoop alleen 2-kanaalsgeluid weer. Als u 5.1-kanaalsgeluid wilt horen, sluit u de digitale uitgang van de dvd-speler/Blurayspeler/kabelbox/STB-satellietontvanger (settopbox) rechtstreeks op een versterker of thuisbioscoop aan.

✎

Hoofdtelefoons H: u kunt een hoofdtelefoon op de desbetreffende uitgang van uw set aansluiten. Wanneer de hoofdtelefoon is aangesloten, worden de ingebouwde luidsprekers uitgeschakeld.

Mogelijk kunt u de geluidsfunctie beperkt gebruiken wanneer er een hoofdtelefoon op de tv is aangesloten.

Het volume van de hoofdtelefoon en het volume van de tv worden apart geregeld.

Nederlands - 8

¦ Een HDMI-kabel of HDMI-naar-DVI-kabel/D-sub-kabel gebruiken

✎

Verbinding maken via de HDMI-kabel wordt mogelijk niet ondersteund, afhankelijk van de pc.

✎

Een HDMI-kabel ondersteunt digitale video- en audiosignalen en vereist geen aparte audiokabel.

pc-verbinding

HDMI OUT

DVI OUT

AUDIO OUT

PC OUT

Weergavemodi (D-Sub en HDMI/DVI-invoer)

De optimale resolutie is 1920 x 1080 bĳ 60 Hz.

Modus Resolutie

IBM

MAC

1152 x 870 68.681 75.062 100.000 -/-

1024 x 768 48.363 60.004 65.000 -/1024 x 768 56.476 70.069 75.000 -/1024 x 768 60.023 75.029 78.750 +/+

VESA DMT

VESA DMT/DTV

CEA

1152 x 864 67.500 75.000 108.000 +/+ 1280 x 1024 63.981 60.020 108.000 +/+ 1280 x 1024 79.976 75.025 135.000 +/+

1280 x 800 49.702 59.810 83.500 -/+

1280 x 800 62.795 74.934 106.500 -/+

1280 x 960 60.000 60.000 108.000 +/+

1360 x 768 47.712 60.015 85.500 +/+

1440 x 900 55.935 59.887 106.500 -/+

1440 x 900 70.635 74.984 136.750 -/+ 1680 x 1050 65.290 59.954 146.250 -/+

1920 x 1080p 67.500 60.000 148.500 +/+

640 x 350 31.469 70.086 25.175 +/720 x 400 31.469 70.087 28.322 -/+ 640 x 480 35.000 66.667 30.240 -/832 x 624 49.726 74.551 57.284 -/-

640 x 480 31.469 59.940 25.175 -/640 x 480 37.861 72.809 31.500 -/640 x 480 37.500 75.000 31.500 -/800 x 600 37.879 60.317 40.000 +/+ 800 x 600 48.077 72.188 50.000 +/+ 800 x 600 46.875 75.000 49.500 +/+

Horizontale frequentie

(kHz)

Verticale frequentie (Hz) Pixelklokfrequentie (MHz)

Synchronisatie-

polariteit (H/V)

✎✎

OPMERKING

Bij gebruik van de HDMI/DVI-kabelaansluiting moet u de HDMI IN 1(DVI)-aansluiting gebruiken.

De interlace-modus wordt niet ondersteund.

De tv werkt mogelijk niet normaal als een afwijkend videoformaat wordt geselecteerd.

Afzonderlijke modus en compositemodus worden ondersteund. SOG (Sync On Green) wordt niet ondersteund.

Nederlands - 9

De ingangsbron wĳzigen

¦ Bronlĳst

Hiermee kunt u de tv of andere externe ingangsbronnen zoals dvd-spelers/Blu-rayspelers/kabelboxen/ STB-satellietontvangers die op de tv zĳn aangesloten, selecteren.

■ TV / Ext. / PC / AV / Component / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB / AllShare

✎

In de Bronlijst worden aangesloten ingangen gemarkeerd.

✎

Als u alleen aangesloten apparaten wilt zien, gaat u naar Verbonden met behulp van de toets ◄ of ► .

✎

Ext. en PC blijven altijd geactiveerd.

✎

Als de aangesloten externe apparaten niet zijn gemarkeerd, druk dan op de rode toets. De tv zoekt dan naar aangesloten apparaten.

¦ Naam wĳzigen

Naam bewerken gebruiken

Druk in Bron op de toets TOOLS. Vervolgens kunt u de gewenste naam van de externe invoerbron instellen.

■ VCR / DVD / Kabel STB / Satelliet STB / PVR STB / AV-ontvanger / Spelcomputer / Camcorder / PC / DVI PC / DVI-apparaten / TV / IPTV / Blu-ray / HD DVD / DMA: geef het apparaat dat op de ingangen is aangesloten, een naam om de selectie van de ingangsbron gemakkelĳker te maken.

✎

Wanneer u een pc op de HDMI IN 1(DVI) aansluit met de HDMI-kabel, moet u de tv op de modus PC instellen onder Naam bewerken.

✎

Wanneer u een pc op de HDMI IN 1(DVI) aansluit met de HDMI-naar-DVI-kabel, moet u de tv op de modus DVI PC instellen onder Naam bewerken.

✎

Wanneer u een AV-apparaat op de HDMI IN 1(DVI) aansluit met de HDMI-naar-DVI-kabel, moet u de tv op de modus

DVI-apparaten instellen onder Naam bewerken.

Informatie

Hiermee kunt u gedetailleerde informatie over het geselecteerde externe apparaat weergeven.

Aansluiten op een aansluiting voor COMMON INTERFACE

De CI of CI+ CARD gebruiken

Voor betaalde kanalen moet een CI of CI+ CARD zĳn geplaatst.

y Als u de CI-/CI+-kaart niet plaatst, wordt bĳ sommige kanalen het

bericht "Gecodeerd signaal" weergegeven.

y De koppelingsgegevens met een telefoonnummer, de ID van de CI

of CI+ CARD, de host-ID en andere informatie worden na circa 2-3 minuten weergegeven. Als een foutmelding wordt weergegeven, moet u contact opnemen met uw serviceprovider.

y Wanneer de kanaalgegevens zĳn geconﬁgureerd, wordt het bericht

Update voltooid weergegeven. Hiermee wordt aangegeven dat de kanalenlĳst is bĳgewerkt.

✎

OPMERKING

U kunt een CI of CI+ CARD bij een lokale kabelaanbieder aanschaffen.

Wanneer u de CI of CI+ CARD wilt verwijderen, doet u dat door de kaart er met uw handen voorzichtig uit te trekken,

want de kaart kan beschadigen als u deze laat vallen. Plaats de CI of CI+ CARD in de richting die op de kaart staat gemarkeerd.

De plaats van de COMMON INTERFACE-aansluiting kan per model verschillen.

CI of CI+ CARD wordt in sommige landen en regio's niet ondersteund. Controleer dit bij uw geautoriseerde verkoper.

Neem contact op met uw serviceprovider als u problemen ondervindt.

Plaats de CI of CI+ CARD die de huidige antenne-instellingen ondersteunt. Er wordt een vervormd beeld of helemaal

geen beeld weergegeven.

Nederlands - 1010

Netwerkverbinding

Netwerkverbinding - draadloos

U kunt uw tv aansluiten op uw LAN via een draadloze standaardrouter of -modem. Als u een draadloze verbinding wilt maken, moet u eerst een Samsung Wireless LAN Adapter (WIS09ABGN, WIS09ABGN2, WIS10ABGN - apart verkocht) aansluiten op de USB- of USB 1-poort (HDD) of de USB 2-poort aan de achterzĳde van de tv. Zie de onderstaande afbeelding.

De LAN-aansluiting in de wand

LAN-kabel

De Samsung Wireless LAN Adapter wordt afzonderlĳk verkocht en is verkrĳgbaar via bepaalde detailhandels, e-commercesites en Samsungparts.com. De Samsung Wireless LAN Adapter ondersteunt het IEEE 802,11a/b/g- en -N-communicatieprotocol. Samsung beveelt het gebruik van IEEE 802.11n aan. Wanneer u de video over een IEEE 802.11b/g-verbinding afspeelt, wordt de video mogelĳk niet vloeiend weergegeven.

De meeste netwerksystemen bevatten een beveiligingssysteem dat vereist dat apparaten die toegang krĳgen tot het netwerk via een toegangspunt of draadloze router, een versleutelde beveiligingscode versturen, die een toegangscode heet.

Als de modus Pure High-throughput (Greenﬁeld) 802.11n is geselecteerd en het type codering voor uw toegangspunt is ingesteld op WEP, TKIP of TKIP-AES (WPS2Mixed), ondersteunt de Samsung-tv geen verbinding die voldoet aan de nieuwe Wi-Fi-certiﬁceringsspeciﬁcaties.

Netwerkverbinding - met gebruik van kabels

Er zĳn twee manieren om uw tv met een kabel op het netwerk aan te sluiten, afhankelĳk van uw netwerkinstallatie. Zie de afbeeldingen hieronder:

De modemaansluiting in de wand

Draadloze IP-router

(draadloze router met

DHCP-server)

Samsung Wireless

LAN Adapter

Extern modem

(ADSL/VDSL/kabel-tv)

Zĳpaneel TV

Achterpaneel tv

De LAN-aansluiting in de wand

LAN-kabel

✎

Een netwerksnelheid van minder dan 10 Mbps wordt niet ondersteund.

Nederlands - 1111

LAN-kabelModemkabel

Achterpaneel tv

De e-Manual weergeven

E-MANUAL

Schermweergave

U vindt de instructies over de functies van uw tv in de e-Manual van uw tv. Druk hiervoor op de toets E-MANUAL op uw afstandsbediening. Verplaats de cursor met de toetsen omhoog/omlaag/rechts/links om een categorie en vervolgens een onderwerp te markeren en druk vervolgens op de toets ENTERE. De gewenste pagina van de e-Manual wordt weergegeven.

U kunt de handleiding ook via het menu starten:

MENUm → Ondersteuning → e-Manual → ENTER

✎

Als u wilt terugkeren naar het hoofdmenu van de e-Manual, drukt u op de toets E-MANUAL op de afstandsbediening.

✎

U kunt Probeer nu niet direct gebruiken als de tv is ingesteld op een externe invoerbron.

1 Momenteel weergegeven video, tv-programma

enzovoort.

2 De categorielĳst. Druk op de toets ◄ of ► of om

Basisfuncties

Het menu Beeld

Systeemmenu

Het menu Geluid

de gewenste categorie te selecteren.

3 De lĳst met submenu's wordt weergegeven.

Gebruik de pĳltoetsen op de afstandsbediening om de cursor te verplaatsen. Druk op de toets

ENTERE om het gewenste submenu te

selecteren.

4 } Blauw (Index): Hiermee geeft u het indexscherm

}

Index E Enter e Afsl.

4 5 6

weer.

5 E Enter: hiermee selecteert u een categorie of

submenu.

6 e Afsl.: de e-Manual sluiten.

Schakelen tussen een e-Manual en de bĳbehorende schermmenu's.

Basisfuncties > Het menu Beeld (3/17)

Probeer nu

E-MANUAL

Probeer nu b Start { Zoom } Index L Pagina e Afsl.

✎

Deze functie is niet beschikbaar sommige menu’s.

Methode 1 Methode 2

1. Als u het menu wilt gebruiken dat correspondeert met een e-Manual-onderwerp, drukt u op de rode toets om Probeer nu

te selecteren.

2. Als u wilt terugkeren naar het e-Manual-scherm, drukt u op de toets E-MANUAL.

Nederlands - 1212

1. Druk op de toets ENTERE als een onderwerp wordt

weergegeven. “Wilt u dit uitvoeren?” wordt weergegeven. Selecteer Ja en druk vervolgens op de toets ENTERE. Het schermvenster verschĳnt.

2. Als u wilt terugkeren naar het e-Manual-scherm, drukt u op de toets E-MANUAL.

Beeld

Beeldmodus : Norm

Backlight : 7 ► Contrast : 95 Helderheid : 45 Scherpte : 50 Kleur : 50

Tint (G/R) : G50/R50

Schermafstelling

De inhoud weergeven

Basisfuncties > Het menu Beeld (3/17)

Probeer nu b Start { Zoom } Index L Pagina e Afsl.

2 3 4 5

De zoomfunctie gebruiken

Verplts

Terug

1 Inhoudsgebied: bevat de onderwerpen, als u een submenu

hebt geselecteerd. Druk op de toets ◄/► om naar de vorige of volgende pagina te gaan.

2 Probeer nu: hiermee geeft u het schermmenu weer dat

correspondeert met het onderwerp. Als u wilt terugkeren naar het e-Manual-scherm, drukt u op de toets

E-MANUAL.

3 Start: het startscherm van de e-Manual weergeven. 4 Zoom: een beeld vergroot weergeven. U kunt door het

vergrote scherm schuiven met de toetsen ▲/▼.

5 L (Pagina): de vorige of volgende pagina weergeven.

Selecteer Zoom en druk vervolgens op ENTERE om het scherm te vergroten. U kunt door het vergrote scherm schuiven met de toetsen ▲ en ▼.

✎

Als u het scherm weer de normale grootte wilt geven, drukt u op de toets RETURN.

Een onderwerp zoeken op de indexpagina

1. Als u een onderwerp wilt zoeken, drukt u op de pĳltoets links of rechts om een letter te selecteren en drukt u vervolgens

op ENTERE. De index bevat een lĳst met onderwerpen die beginnen met de letter die u hebt geselecteerd.

2. Druk op de pĳltoets omhoog of omlaag om een onderwerp of trefwoord te selecteren en druk vervolgens op de toets

ENTERE.

3. De e-Manual-pagina met het onderwerp wordt weergegeven.

✎

Als u het scherm Index wilt sluiten, drukt u op de toets RETURN .

Nederlands - 1313

De wandbevestiging plaatsen

Met de wandbevestigingsset (apart verkrĳgbaar) kunt u de tv aan de muur bevestigen. Zie de instructies bĳ de onderdelen voor wandbevestiging als u wilt weten hoe u de wandbevestiging installeert. Neem contact

op met een technicus voor hulp alvorens de wandbeugel te bevestigen. Samsung Electronics is niet verantwoordelĳk voor schade aan het product of voor verwondingen die u zelf of anderen oplopen

wanneer u besluit de tv zelfstandig te installeren.

Speciﬁcaties voor de wandbevestigingsset (VESA)

✎

De wandbevestigingsset is niet meegeleverd, maar wordt apart verkocht.

Monteer de wandbevestiging op een stevige wand die loodrecht op de vloer staat. Wanneer de steun aan andere bouwmaterialen bevestigd moet worden, dient u contact op te nemen met de dichtstbĳzĳnde leverancier. Als u de wandbevestiging aan het plafond of een schuine wand monteert, kan de tv vallen en daarmee tot zwaar lichamelĳk letsel leiden.

✎

OPMERKING

In de onderstaande tabel vindt u de standaardafmetingen voor wandbevestigingssets.

Wanneer u onze wandbevestigingsset aanschaft, zijn een gedetailleerde installatiegids en alle vereiste

montageonderdelen daarbij inbegrepen. Gebruik geen schroeven die niet aan de standaard VESA-schroefspecificaties voldoen.

Gebruik geen schroeven die langer zijn dan de standaardafmetingen, omdat anders de binnenkant van de tv

beschadigd kan raken. Voor wandbevestigingen die niet voldoen aan de standaardspecificaties voor VESA-schroeven, kan de lengte van de

schroeven afhankelijk van de specificaties afwijken. Draai de schroeven niet te vast. Dit zou ertoe kunnen leiden dat het product beschadigt of valt, resulterend in lichamelijk

letsel. Samsung is voor dit soort ongevallen niet aansprakelijk. Samsung is niet aansprakelijk voor productschade of lichamelijk letsel wanneer een niet-VESA of niet-gespecificeerde

wandbevestiging is gebruikt of wanneer de consument de installatie-instructies voor het product niet in acht heeft genomen.

Kantel deze tv voor de bevestiging nooit meer dan 15 graden.

Productgroep inches VESA-spec. (A * B) Standaardschroef Aantal

19~22 75 X 75

26 200 X 100

LCD-tv

32~40 200 X 200 M6

46 400 X 400 M8

Monteer de wandbevestigingsset niet terwĳl de tv is ingeschakeld. Dit kan resulteren in lichamelĳk letsel door elektrische schokken.

Nederlands - 1414

Problemen oplossen

Als er een probleem lĳkt te zĳn met de tv, probeert u eerst deze lĳst met mogelĳke problemen en oplossingen. Als geen van deze tips voor het oplossen van problemen van toepassing is, gaat u naar 'www.samsung.com' en klikt u op Support

(Ondersteuning) of neemt u contact op met de klantenservice van Samsung.

Probleem Oplossingen en uitleg

De tv wordt niet ingeschakeld. • Controleer of het netsnoer stevig op het stopcontact en op de tv is aangesloten.

Er is geen beeld/video. • Controleer de kabelverbindingen (haal alle kabels die op de tv en externe apparaten zĳn

De afstandsbediening werkt niet. • Vervang de batterĳen van de afstandsbediening en plaats de batterĳen met de polen (+/–)

Met de afstandsbediening van de kabelbox/settopbox kan de tv niet worden in- of uitgeschakeld of kan het volume niet worden geregeld.

• Controleer of het stopcontact werkt.

• Druk op de POWER-toets op de tv om te controleren of het probleem niet bĳ de

afstandsbediening ligt. Als de tv wordt ingeschakeld, raadpleegt u 'De afstandsbediening werkt niet' hieronder.

aangesloten, los en sluit ze vervolgens weer aan).

• Stel de video-uitgang van het externe apparaat (kabelbox/settopbox, dvd, Blu-ray enzovoort) in zodat deze overeenkomt met de aansluitingen van de tv-ingang. Als bĳvoorbeeld de HDMI-uitgang van een extern apparaat wordt gebruikt, moet deze op de HDMI-ingang van de tv worden aangesloten.

• Controleer of de aangesloten apparaten zĳn ingeschakeld.

• Selecteer de juiste bron voor de tv door op de toets SOURCE op de afstandsbediening te drukken.

• Start het aangesloten apparaat opnieuw op door het netsnoer van het apparaat opnieuw aan te sluiten.

in de juiste richting.

• Reinig het venster van de zender op de afstandsbediening.

• Richt vanaf circa 1,5 tot 2 meter afstand de afstandsbediening direct naar de televisie.

• Programmeer de afstandsbediening voor de kabelbox/settopbox zodanig dat deze werkt voor de tv. Raadpleeg de gebruikershandleiding van uw kabelbox/settopbox voor de code voor de SAMSUNG-tv.

✎

U kunt de tv in optimale conditie houden door op de website via USB een upgrade naar de nieuwste firmware uit te voeren (samsung.com -> Support -> Downloads).

✎

Het paneel van dit TFT lcd-scherm bestaat uit subpixels die met geavanceerde technologie zijn geproduceerd. Het scherm kan echter enkele heldere of donkere pixels bevatten. Deze pixels zijn niet van invloed op de prestaties van het product.

Licentie-informatie

Lĳst met functies

Excellent Digital Interface & Networking: Met een ingebouwde digitale HD-tuner kunnen HD-uitzendingen zonder abonnement worden bekeken zonder kabelbox/STB-satellietontvanger (settopbox).

Mĳn inhoud

Hiermee kunt u muziekbestanden, beelden en ﬁlms bekĳken die op een USB-apparaat zĳn opgeslagen.

AllShare™

Met AllShare™ brengt u via het netwerk een verbinding tot stand tussen uw tv en compatibele mobiele telefoon/apparaat van Samsung.

Anynet+ (HDMI-CEC)

Met Anynet+ kunt u alle aangesloten Samsung-apparaten die Anynet+ ondersteunen, met de afstandsbediening van de Samsung-tv bedienen.

Nederlands - 1515

De tv vastzetten aan de wand

Let op: als u duwt of trekt aan de tv of op de tv klimt, kan deze vallen. Zie er met name op toe dat uw

kinderen niet aan de tv gaan hangen of deze uit balans brengen. De tv kan dan omvallen, wat verwondingen kan veroorzaken of zelfs fatale gevolgen kan hebben. Neem alle voorzorgsmaatregelen die in de bĳgesloten veiligheidsfolder worden genoemd. Om veiligheidsredenen is het raadzaam de antivalvoorziening te installeren om de stabiliteit van het toestel te verhogen.

Voorkomen dat de tv valt

1. Plaats de schroeven in de beugels en bevestig deze stevig aan

de wand. Controleer of de schroeven stevig in de wand zĳn gedraaid.

✎

Afhankelijk van het wandtype hebt u mogelijk aanvullend materiaal nodig om het geheel te verankeren.

✎

De benodigde beugels, schroeven en draad worden niet meegeleverd. Deze moeten apart worden aangeschaft.

2. Verwĳder de schroeven in het midden aan de achterkant van de

tv, steek de schroeven door de beugels en draai de schroeven weer vast in de tv.

✎

Het is mogelijk dat de schroeven niet bij het product worden meegeleverd. In dat geval moet u schroeven met de volgende specificaties aanschaffen.

✎

Specificaties van de schroeven

Voor een lcd-tv van 32 ~ 40 Inch: M6

Voor een LCD-tv van 46 inch: M8

3. Verbind de beugels die aan de tv zĳn bevestigd met een sterke draad aan de beugels die aan de muur zĳn bevestigd en

knoop de draad stevig vast.

✎

OPMERKING

Plaats de tv dicht bij de muur zodat deze niet achterover kan vallen.

Het is veilig om de draad zodanig aan te brengen dat de beugels die aan de muur zijn bevestigd zich boven de

beugels op de tv of op gelijke hoogte daarmee bevinden. Haal de draad los voordat u de tv verplaatst.

4. Controleer of alle bevestigingen goed zĳn aangebracht. Controleer de bevestigingspunten regelmatig op tekenen van

moeheid of verzwakking. Neem in geval van twĳfel over de veiligheid van de bevestiging contact op met een professionele installateur.

Muur

Opslag en onderhoud

✎

Als u de sticker op het tv-scherm verwijdert, moet u de lijmresten weghalen alvorens tv te kijken.

Spuit geen water of reinigingsmiddel rechtstreeks op het product. Vloeistoffen die in het product terechtkomen kunnen een storing, brand of elektrische schok veroorzaken.

Nederlands - 1616

Reinig het product met een zachte doek die licht met water is bevochtigd.

Speciﬁcaties

Beeldresolutie 1920 x 1080 Omgevingsvereisten

Bedrĳfstemperatuur Gebruiksvochtigheid Opslagtemperatuur Opslagvochtigheid

Tv-systeem Analoog: B/G, D/K, L, I (afhankelĳk van de landkeuze)

Kleuren-/videosysteem Analoog: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Geluidssysteem BG, DK, L, NICAM, MPEG1, DD, DD+, HEAAC HDMI IN Video: 1080 24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Draaivoet (links/rechts) -20˚ ~ 20˚ Modelnaam LE32D570 LE37D570

Schermformaat 32 inches 37 inches Geluid

(Uitgang) 10 W x 2 Afmetingen (BxHxD)

Behuizing Met voet

Gewicht Zonder voet Met voet

Modelnaam LE40D570 LE46D570 Schermformaat 40 inches 46 inches

Geluid (Uitgang) 10 W x 2

Afmetingen (BxHxD) Behuizing Met voet

Gewicht Zonder voet Met voet

Digitaal: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Audio: 2-kan. lineair PCM 32/44.1/48 kHz, 16/20/24 bits.

804,7 X 77,8 X 507,4 (mm)

804,7 X 240,0 X 563,7 (mm)

9,3 kg

12,0 kg

992,1 X 80,4 X 611,0 (mm)

992,1 X 255,0 X 667,2 (mm)

14,3 kg 17,5 kg

10°C tot 40°C (50°F tot 104°F)

10% tot 80%, niet-condenserend

-20°C tot 45°C (-4°F tot 113°F)

5% tot 95%, niet-condenserend

Digitaal: DVB-T/DVB-C

923,5 X 78,5 X 573,2 (mm)

923,5 X 255,0 X 629,2 (mm)

12,6 kg 15,8 kg

1124,1 X 80,4 X 686,1 (mm)

1124,1 X 275,0 X 742,8 (mm)

19,4 kg 23,0 kg

✎

Vormgeving en specificaties kunnen zonder kennisgeving worden gewijzigd.

✎

Zie voor informatie over de stroomvoorziening en het energieverbruik het etiket op het product.

Nederlands - 1717

Samsung LE32D570K2S User Manual [en, de, fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
