Samsung LE37C679M1S, LE46C679M1S, LE32C679M1S, LE40C679M1S User Manual

Page 1

Contact SAMSUNG WORLDWIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care centre.

Country

ARMENIA 0-800-05-555 AUSTRIA 0810 - SAMSUNG (7267864, € 0.07/min) www.samsung.com/at AZERBAIJAN 088-55-55-555 BELARUS 810-800-500-55-500 -

BELGIUM 02-201-24-18

CZECH

DENMARK    800-7267 www.samsung.com FINLAND 030 - 6227 5 15  FRANCE 01 48 63 00 00 www.samsung.com/fr GERMANY 01805 - SAMSUNG(726-7864 € 0,14/Min) www.samsung.com/de  8-800-555-555 HUNGARY 06-80-SAMSUNG(726-7864) www.samsung.com/hu EIRE 0818 717100 www.samsung.com/ie ITALIA 800-SAMSUNG(726-7864) www.samsung.com/it KAZAKHSTAN 8-10-800-500-55-500 KYRGYZSTAN 00-800-500-55-500 www.samsung.com LATVIA 8000-7267 www.samsung.com LITHUANIA 8-800-77777 www.samsung.com LUXEMBURG 261 03 710 www.samsung.com/lu  00-800-500-55-500 NETHERLANDS  www.samsung.com/nl

 815-56 480 www.samsung.com/no



 80820-SAMSUNG(726-7864) www.samsung.com/pt

RUSSIA 8-800-555-55-55 www.samsung.com

 0800-SAMSUNG(726-7864)    www.samsung.com/es  0771 726 7864 (SAMSUNG) www.samsung.com/se

 0848 - SAMSUNG(7267864, CHF 0.08/min)

TADJIKISTAN 8-10-800-500-55-500 www.samsung.com U.K 0845 SAMSUNG (7267864) 

UKRAINE 0-800-502-000

UZBEKISTAN 8-10-800-500-55-500 www.samsung.com

Customer Care Centre

800 - SAMSUNG (800-726786) www.samsung.com/cz



0 801 1SAMSUNG(172678)



Web Site

www.samsung.com/be (Dutch) www.samsung.com/be_fr (French)

www.samsung.com/pl

www.samsung.com/ch www.samsung.com/ch_fr/(French)

www.samsung.ua www.samsung.com/ua_ru

LCD TV user manual

LCD TV

user manual

imagine the possibilities

Thank you for purchasing this Samsung product. To receive more complete service, please register your product at

www.samsung.com/register

Model _____________ Serial No. _____________

BN68-02631K-00

Page 2

Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance. Product design and speciﬁcations may be changed without notice.

Digital TV notice

1. Functionalities related to Digital TV (DVB) are only available in countries/areas where DVB-T (MPEG2 and MPEG4 AVC) digital terrestrial signals are

broadcasted or where you are able to access to a compatible DVB-C (MPEG2 and MPEG4 AAC) cable-TV service. Please check with your local dealer the possibility to receive DVB-T or DVB-C signal.

2. DVB-T is the DVB European consortium standard for the broadcast transmission of digital terrestrial television and DVB-C is that for the broadcast

transmission of digital TV over cable. However, some differentiated features like EPG (Electric Programme Guide), VOD (Video On Demand) and so on, are not included in this speciﬁcation. So, they cannot be workable at this moment.

3. Although this TV set meets the latest DVB-T and DVB-C standards, as of [August, 2008], the compatibility with future DVB-T digital terrestrial and

DVB-C digital cable broadcasts cannot be guaranteed.

4. Depending on the countries/areas where this TV set is used some cable-TV providers may charge an additional fee for such a service and you may

be required to agree to terms and conditions of their business.

5. Some Digital TV functions might be unavailable in some countries or regions and DVB-C might not work correctly with some cable service providers.

6. For more information, please contact your local Samsung customer care centre.

The reception quality of TV may be affected due to differences in broadcasting method between the countries. Please check the TV performance in

✎

the local SAMSUNG Authorized Dealer, or the Samsung Call Centre whether it can be improved by reconﬁguring TV setting or not.

Still image warning

Avoid displaying still images (like jpeg picture ﬁles) or still image element (like TV programme logo, panorama or 4:3 image format, stock or news bar at screen bottom etc.) on the screen. Constant displaying of still picture can cause ghosting of LCD screen, which will affect image quality. To reduce risk of this effect, please follow below recommendations:

Avoid displaying the same TV channel for long periods.• Always try do display any image on full screen, use TV set picture format menu for best possible match.• Reduce brightness and contrast values to minimum required to achieve desired picture quality, exceeded values may speed up the burnout process.• Frequently use all TV features designed to reduce image retention and screen burnout, refer to proper user manual section for details.•

Securing the Installation Space

Keep the required distances between the product and other objects (e.g. walls) to ensure proper ventilation. Failing to do so may result in ﬁre or a problem with the product due to an increase in the internal temperature of the product.

When using a stand or wall-mount, use parts provided by Samsung Electronics only.

✎

If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the product falling.

The appearance may differ depending on the product.

✎

Installation with a stand. Installation with a wall-mount.

10 cm

English

10 cm

Correct Disposal of This Product (Waste Electrical & Electronic Equipment) (Applicable in the European Union and other European countries with separate collection systems)

This marking on the product, accessories or literature indicates that the product and its electronic accessories (e.g. charger, headset, USB cable) should not be disposed of with other household waste at the end of their working life. To prevent possible harm to the environment or human health from uncontrolled waste disposal, please separate these items from other types of waste and recycle them responsibly to promote the sustainable reuse of material resources. Household users should contact either the retailer where they purchased this product, or their local government ofﬁce, for details of where and how they can take these items for environmentally safe recycling. Business users should contact their supplier and check the terms and conditions of the purchase contract. This product and its electronic accessories should not be mixed with other commercial wastes for disposal.

Correct disposal of batteries in this product (Applicable in the European Union and other European countries with separate battery return systems)

This marking on the battery, manual or packaging indicates that the batteries in this product should not be disposed of with other household waste at the end of their working life. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference levels in EC Directive 2006/66. If batteries are not properly disposed of, these substances can cause harm to human health or the environment. To protect natural resources and to promote material reuse, please separate batteries from other types of waste and recycle them through your local, free battery return system.

10 cm

Page 3

English

Contents

Getting Started

Connections

Basic Features



Advanced Features

4 Accessories 4 Viewing the Control Panel 5 Viewing the Remote Control 6 Connecting to an Antenna 6 Plug & Play (Initial Setup)

7 Connecting to an AV Device 8 Connecting to an Audio Device 9 Changing the Input Source

9 How to Navigate Menus 10 Using the INFO button (Now & Next guide) 10 Planning Your Viewing 12 Channel Menu 14 Picture Menu 17 Sound Menu 19 Setup Menu 21 Support Menu

23 Connecting to a PC 24 Network Connection 30 Media Play 37 Anynet+ 40 Internet@TV 44 AllShare

Other Information

This function can be used by

pressing the TOOLS button on the

remote control.

46 Analogue Channel Teletext Feature 47 Installing the Wall Mount 48 Assembling the Cables 49 Anti-Theft Kensington Lock 49 Securing the TV to the Wall 50 Troubleshooting 53 Speciﬁcations 54 Index

Check the Symbol!

Note One-Touch Button

Page 4

Getting Started

Accessories

Please make sure the following items are included with your LCD TV. If any items are missing, contact your dealer.

✎

The items’ colours and shapes may vary depending on the models.

✎

Remote Control & Batteries (AAA x 2) y Owner’s Instructions y Warranty Card / Safety Guide (Not available in some locations) y

Blanking Bracket y Cable tie y Holder-Ring (4ea) y

See separate guide for installing the stand.

Cleaning Cloth y Power Cord y

(46 ~ 55 inch TVs)

Stand (1EA) y Guide Stand (1EA) y Screws (9EA) y

(32 inch model only: 8EA)

(M4 X L12)

Viewing the Control Panel

The product colour and shape may vary depending on the model.

✎

Power IndicatorRemote control sensor

Speakers

(Power)

Power Indicator Blinks and turns off when the power is on and lights up in standby mode.

SOURCE

MENU Displays an on-screen menu, the OSD (on screen display), of your TV’s features.

Remote control sensor Aim the remote control towards this spot on the TV.

Standby mode

Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.

Turns the TV on or off.

Toggles between all the available input sources. In the on-screen menu, use this button as you would use the ENTERE button on the remote control.

Adjusts the volume. In the OSD, use the Y buttons as you would use the  and  buttons on the remote control.

Changes the channels. In the OSD, use the z buttons as you would use the  and  buttons on the remote control.

English

Page 5

01 Getting Started

English

Viewing the Remote Control

ABCD

This is a special remote control for the visually impaired persons and has Braille points on the Power, Channel and

✎

Volume buttons.

Turns the TV on and off. (P. 6)

Displays and selects the available video

Press to directly access to channels.

Alternately selects Teletext, Double or MiX.

Displays the main on-screen menu.

Displays the Content View, which includes

Channel Manager, Internet@TV, Media Play,

Quickly selects frequently used functions.

Selects on-screen menu items and change

Returns to the previous menu.

Buttons in the Channel Manager, Internet@

TV, Media Play menu, etc.

Use these buttons in the Media Play and

Anynet+ modes. (P. 30, 37)

(: controls recording on Samsung recorders

sources. (P. 9)

Adjusts the volume.

(P. 9)

and AllShare.

menu values.

with the Anynet+ feature)

When the ON/OFF light button is set to ON and a certain button is pressed, the remote control buttons will be lit for a moment. (Using the remote control with this button set to On will reduce the battery usage time.)

Returns to the previous channel.

Cuts off the sound temporarily.

Changes channels.

Displays channel list on the screen. (P. 14)

Displays the EPG (Electronic Programme Guide). (P. 10)

Displays information on the TV screen. (P. 10)

Exits the menu.

MEDIA.P: Views the Media play. (P. 30) INTERNET@: Links to various internet services.

(P. 40)

DUAL I-II: Selects sound mode. (P. 18) AD: Audio Description selection. (Not available in

some locations) (P. 18)

P.SIZE: Choose the picture size. (P. 16) SUBT.: Digital subtitle display (P. 20)

Installing batteries (Battery size: AAA)

NOTE

✎

Use the remote control within 23 feet from the TV.

Bright light may affect the performance of the remote

control. Avoid using nearby special fluorescent light or neon signs.

The colour and shape may vary depending on the model.

Page 6

Getting Started

Connecting to an Antenna

When the TV is initially powered on, basic settings proceed automatically.

Preset: Connecting the mains and antenna.

✎

VHF/UHF Antenna

Power Input

Plug & Play (Initial Setup)

When the TV is initially powered on, a sequence of on-screen prompts will assist in conﬁguring basic settings. Press the

POWERP button. Plug & Play is available only when the Input source is set to TV.

To return to the previous step, press the red button.

✎

Selecting a language

Selecting Store

Demo or Home Use

Selecting a country

Selecting an antenna

Selecting a channel

Setting the Clock

Mode

Viewing the HD

Connection Guide. Enjoy your TV.

Press the  or  button, then press the ENTERE button. Select the desired OSD (On Screen Display) language. Press the  or  button, then press the ENTERE button.

Select the y Home Use mode. Store Demo Mode is for retail environments.

Return the unit’s settings from y Store Demo to Home Use (standard): Press the volume button on the TV. When the OSD volume is displayed,

press and hold MENU for 5 sec. Press the or  button, then press the ENTERE button. Select the appropriate country. If the desired country does not exist on the menu, select Others.

After selecting the country in the ✎Country menu, some models may proceed with an

additional option to setup the pin number.

When you input the PIN number, ✎0-0-0-0 is not available. Press the  or  button, then press the ENTERE button. Select Air, Cable or Satellite. Press the  or  button, then press the ENTERE button. Select the channel source to memorise. When setting the antenna source to Cable, a step

appears allowing you to assign numerical values (channel frequencies) to the channels. For more information, refer to Channel  Auto Store (P. 12).

Press the ✎ENTERE button at any time to interrupt the memorization process.

When setting the antenn ✎a source to Satellite, refer to page 12. Set the Clock Mode automatically or manually. Press the  or  button to select Auto, then press the ENTERE button.

If you select the ✎Auto, select the time zone where you live. The connection method for the best HD screen quality is displayed.

Press the ENTERE button.

Cable

ANT OUT

If You Want to Reset This Feature...

Select Setup - Plug & Play (Initial Setup). Enter your 4 digit PIN number. The default PIN number is “0-0-0-0.” If you want to change the PIN number, use the Change PIN function.

English

Page 7

English

Connections

W R

W W

BGRR

R-AUDIO-L

R PB Y

RGB W R

R G

W R

R W

R PB Y

R-AUDIO-L

R PB Y

R-AUDIO-L

R PB Y

W W

BGRRWY

BGRR

Connecting to an AV Device

Using an HDMI / DVI Cable: HD connection (up to 1080p)

Available devices: DVD, Blu-ray player, HD cable box, HD STB (Set-Top-Box) satellite receiver, cable box, satellite receiver (STB)

DVD

02 Connections

Red White

HDMI IN 1(DVI), 2, 3, 4 / PC/DVI ✎AUDIO IN

When using an HDMI/DVI cable connection, you must use the xHDMI IN 1(DVI) jack. For the DVI cable connection, use a DVI to HDMI cable or DVI-HDMI (DVI to HDMI) adapter for video connection and the DVI

AUDIO IN jacks for audio.

If an external device such as a DVD / Blu-ray player / cable box / xSTB satellite receiver supporting a HDMI versions older than 1.3 is connected, the TV may operate abnormally (e.g. no screen display / no sound / annoying flicker / abnormal colour).

If there is no sound after connecting an HDMI cable, check the HDMI version of the external device. If you

suspect the version is older than 1.3, contact the provider of the device to confirm the HDMI version and request an upgrade.

It x is recommended you purchase an HDMI-certified cable. Otherwise, the screen may appear blank or a connection error may occur.

Using a Component (up to 1080p) or Audio/Video (480i only) Cable and Using a Scart Cable

Available devices: VCR, DVD, Blu-ray player, cable box, STB satellite receiver

HDMI OUT

AUDIO OUT

DVI OUT

Yellow Red White

AUDIO OUT

VIDEO OUT

Blu-ray player DVDVCR

AUDIO OUT

COMPONENT OUT

Red Blue Green

In ✎Ext. mode, DTV Out supports MPEG SD Video and Audio only. To obtain the best picture quality, the Component connection is recommended over the A/V connection.

✎

EXT

Page 8

Connections

Connecting to an Audio Device

Using an Optical or Audio Cable Connection

Available devices: digital audio system, ampliﬁer, DVD home theatre

✎

DIGITAL AUDIO OUT (OPTICAL)

When a digital audio system is connected to the xDIGITAL AUDIO OUT (OPTICAL) jack, decrease the volume of both the TV and the system.

5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.

When the receiver (home theatre) is set to on, you can hear sound output from the TV’s xoptical jack. When the TV is receiving a DTV signal, the TV will send 5.1 CH sound to the home theatre receiver. When the source is a digital component such as a DVD / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver and is connected to the TV via HDMI, only 2 CH audio will be heard from the home theatre receiver. If you want to hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite receiver directly to an amplifier or home theatre.

Headphones

✎ H

headphones are connected, the sound from the built-in speakers will be disabled.

Sound function may be restricted when connecting headphones to the TV.

Headphone volume and TV volume are adjusted separately.

: You can connect your headphones to the headphones output on your set. While the

OPTICAL

Digital Audio

System

Headphone

CONNECTIONS COMMON INTERFACE Slot

To watch paid channels, the “CI or CI+ CARD” must be inserted.

If you do not insert the “CI or CI+ CARD,” some channels will y display the message “Scrambled Signal”.

The pairing information containing a telephone number, the “CI or y CI+ CARD” ID the Host ID and other information will be displayed in about 2~3 minutes. If an error message is displayed, please contact your service provider.

When the conﬁguration of channel information has ﬁnished, the y message “Updating Completed” is displayed, indicating the channel list is updated.

NOTE

✎

You must obtain a “CI or CI+ CARD” from a local cable service provider.

When removing the “CI or CI+ CARD”, carefully pull it out with your hands since dropping the “CI or CI+ CARD” may

cause damage to it. Insert the “CI or CI+ CARD” in the direction marked on the card.

The location of the xCOMMON INTERFACE slot may be different depending on the model. “CI or CI+ CARD” is not supported in some countries and regions; check with your authorized dealer.

If you have any problems, please contact a service provider.

When you are watching the satellite TV, remove the “CI or CI+ CARD” of terrestrial and cable.

The screen will be distorted or will not be seen.

English

Page 9

English

02 Connections

Changing the Input Source

Source List

Use to select TV or other external input sources such as DVD / Blu-ray players / cable box / STB satellite receiver connected to the TV.

TV / Ext.1 / Ext.2 / AV / Component / ■ PC / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB

In the ✎Source List, connected inputs will be highlighted.

Ext.1, Ext.2 and PC ✎ always stay activated.

Basic Features

Edit Name

VCR / DVD / Cable STB / Satellite STB / PVR STB / ■ AV Receiver / Game / Camcorder / PC / DVI PC / DVI Devices / TV / IPTV / Blu-ray / HD DVD / DMA: Name

the device connected to the input jacks to make your input source selection easier.

When a PC with a resolution of 1920 x 1080 @

✎

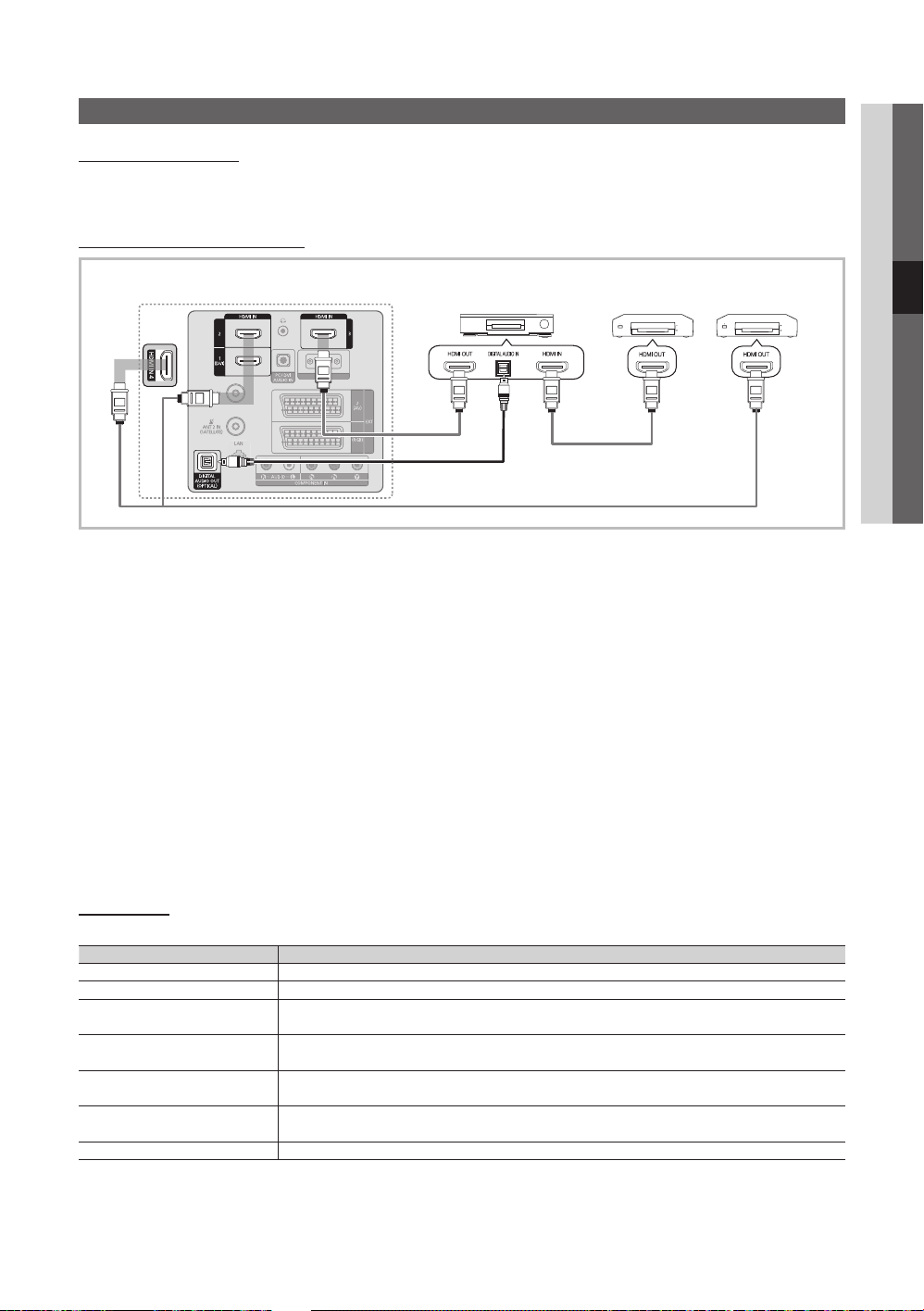

60Hz is connected to the HDMI IN 1(DVI) port, you should set to DVI PC mode under Edit Name.

When connecting an HDMI/DVI cable to the ✎HDMI

IN 1(DVI) port, you should set to DVI PC or DVI

Devices mode under Edit Name.

How to Navigate Menus

Before using the TV, follow the steps below to learn how to navigate the menu and select and adjust different functions.

1 MENU button: Displays the main on-screen menu. 2 ENTERE / Direction button: Move the cursor and

select an item. Conﬁrm the setting.

3 RETURN button: Returns to the previous menu. 4 EXIT button: Exits the on-screen menu.

How to Operate the OSD (On Screen Display)

The access step may differ depending on the selected menu.

 /  Select an icon with the  or 

ENTER

 / 

 / 

ENTER

EXIT

The main menu options appears on

the screen:

Picture, Sound, Channel, Setup, Input, Application, Support.

button.

Press ENTERE to access the submenu.

Select the desired submenu with the  or  button.

Adjust the value of an item with the  or  button. The adjustment in the OSD may differ depending on the selected menu.

Press ENTERE to complete the conﬁguration.

Press EXIT.

Page 10

Basic Features

DTV Air 800 five

Family Affairs 18:00 - 18:30

Drama

Tanya confesses all to a stunned Babs. Conrad is anxious to hear...

18:30 19:15

Today Today

)

Family Affairs

)

Dark Angel

800 800

five five

800 ﬁve

DTV Air 800 five

Home and Away 18:00 - 18:30

Drama

Dani is devastated when scott makes clear his views on marriage...

27 28 800 24 16 6

Discovery DiscoveryH&L five price-drop.tv QVC R4DTT

American Chopper

Programmes resume at 06:00 Home and... No Information QVC Selection No Information

Tine Team

Fiv...

Today 18:00 - 19:00 19:00 - 20:00

)

Family Affairs

)

Dark Angel

800 ﬁve

Using the INFO button (Now & Next guide)

The display identiﬁes the current channel and the status of certain audio-video settings.

The Now & Next guide shows daily TV programme information for each channel according to the broadcasting time.

Scroll y ,  to view information for a desired programme while watching the current channel.

Scroll y ,  to view information for other channels. If you want to move to the currently selected channel, press the ENTERE button.

abc1

DTV Air



Unclassified No Detaild In formation

18:00 ~ 6:00

18:11 Thu 6 Jan

E ' Information

Planning Your Viewing

Guide

The EPG (Electronic Programme Guide) information is provided by broadcasters. Using programme schedules provided by broadcasters, you can specify programmes you want to watch in advance so that the channel automatically changes to the selected programme channel at the speciﬁed time. Programme entries may appear blank or out of date depending on a channel status.

Using Channel View

Guide

2:10 Tue 1 Jun

Using Scheduled View

Guide

Scheduled View

View Mode

2:10 Tue 1 Jun

Information

Cancel

1 4 6

1 Red (View Mode): View the list of programmes that

are playing now or coming up.

2 Yellow (+24 hours): Viewing the list of programmes to

be broadcasted after 24 hours.

3 Blue (Ch.Mode): Select the type of channels you want

to display on the Channel View window.

The Ch. Mode differs according to the antenna – source.

4 (Information): Displays details of the selected

programme.

5 (Page): Moves to the previous / next page. 6 ENTERE button

When selecting the current programme, you can – watch the selected programme.

When selecting the future programme, you can – reserve to watch the selected programme. To cancel the schedule, press the ENTERE button again and select Cancel Schedules.

Channel View - TV

View Mode

+24 Hours Ch. Mode

1 2 3 4 5 6

English

Information k



Page 11

English

03 Basic Features

Channel Manager

c 1 1futech c 2 * 24ore.tv

15 abc1

3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk

5 Class News 4 Coming Soon 27 Discovery

All

Radio Data/Other Analogue

1 1futech 2 * 24ore.tv

15 abc1

3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk

5 Class News 4 \ Coming Soon 27 Discovery

All

Radio Data/Other Analogue

Delete or set favourites channels and use the programme guide for digital broadcasts. Select a channel in the Channels, My Channels, Satellite or Scheduled screen.

Channels

Air Antena B Zoom Select T Tools

■ Channels: Shows the channel list according to

■

My Channels: Shows the group of the channel.

■ Satellite: Shows the channel list according to

■ Scheduled: Shows all the currently reserved

Using the colour buttons with the ✎Channel Manager

Red (Antenna): Toggle among Air or Cable.

Green (Zoom): Enlarges or shrinks a channel

number.

Yellow (Select): Select desired channels and press

the Yellow button to set all the selected channels at the same time. The c mark appears to the left of the selected channels.

(Page): Move to next or previous page.

T x (Tools): Displays the Channel Manager option

menu. (The Options menus may differ depending on the situation.)

Channel Status Display Icons

channel type.

satellite signal.

programmes.

Using ¦ Favourite Channels

My Channels

(in Channel Manager) Shows all favourite channels.

Edit My Channels ■ channels to desired my channels group.

The “

✎ *

” symbol will be displayed and the channel will

be set as a my channel.

1. Select a channel and press the TOOLS button.

2. Add or delete a channel in the my channel groups

you want among 1, 2, 3 and 4.

One or more groups can be selected.

3. After you have changed the settings, the channel list for each group can be viewed in My Channels.

Channels

Air Antena B Zoom Select T Tools

: You can set the selected

Edit My Channels



Timer Viewing Edit Channel Number Delete Select All

Icons Operations

An Analogue channel.

(

)

A channel selected. A channel set as a Favourite.

A programme currently being broadcast. A locked channel.

A reserved programme.

Page 12

Basic Features

Channel Menu

¦ Retuning channels

Antenna (Air / Cable / Satellite)

Before your television can begin memorizing the available channels, you must specify the type of signal source that is connected to the TV (i.e. an Air or a Cable system).

Country

The PIN input screen appears. Enter your 4 digit PIN number.

Digital Channel ■ : Change the country for digital channels.

Analogue Channel ■ : Change the country for analogue channels.

Auto Store

Scans for a channel automatically and stores in the TV.

Automatically allocated programme numbers may not

✎

correspond to actual or desired programme numbers. If a channel is locked using the Child Lock function, the PIN input window appears.

When Antenna Source is set to Air or Cable:

Antenna Source (Air / Cable / Satellite ) ■ : Select the

antenna source to memorise.

Channel Source (Digital & Analogue / Digital / ■ Analogue): Select the channel source to memorise.

When selecting Cable  Digital & Analogue or Digital: Provide a value to scan for cable channels.

Search Mode (Full / Network / Quick): Scans for all channels with active broadcast stations and stores them in the TV.

If you set ✎Quick, you can set up Network,

Network ID, Frequency, Modulation, Symbol Rate manually by press the button on the remote

control.

Network (Auto / Manual): Selects the Network ID setting mode among Auto or Manual.

Network ID: When Network is Manual, you can set up Network ID using the numeric buttons.

Frequency: Displays the frequency for the channel.

(differs in each country)

Modulation: Displays available modulation values. Symbol Rate: Displays available symbol rates.

When Antenna Source is set to Satellite:

Channel Type (All / TV / Radio): ■ Select the Channel

type to memorise.

Satellite (All / Astra 19.2E): ■ Selects the satellite to scan. Scan Mode (All Channels / Free Channels Only): ■

Selects the scanning mode of the selected satellite.

Manual Store

Scans for a channel manually and stores in the TV.

If a channel is locked using the ✎Child Lock function, the PIN input window appears.

When Antenna Source is set to Air or Cable:

Digital Channel ■ : When scanning has finished, channels

are updated in the channel list.

When selecting ✎Antenna  Air: Channel, Frequency, Bandwidth.

When selecting ✎Antenna  Cable: Frequency,

Modulation, Symbol Rate. Analogue Channel (Programme, Colour System, ■

Sound System, Channel, Search, Store): If there

is abnormal sound or no sound, reselect the sound standard required.

Channel mode

✎

P x (programme mode): When tuning is complete,

the broadcasting stations in your area have been assigned to position numbers from P0 to P99. You can select a channel by entering the position number in this mode.

C x (aerial channel mode) / S (cable channel mode):

These two modes allow you to select a channel by entering the assigned number for each aerial broadcasting station or cable channel.

When Antenna Source is set to Satellite:

Satellite ■ : Selects the satellite using the up/down

buttons. Transponder ■ : Selects the transponder using the up/

down buttons. Scan ■ Mode (All Channels / Free Channels Only):

Selects either free or all channels to store. Network Search (Disable / Enable ■ ): Enable / Disable

network search using the up/down buttons. Signal ■ Quality: Display the current status of

broadcasting signal.

Information on a satellite and its transponder is subject

✎

to change depending on the broadcasting conditions. When ✎ setting is completed, move to Search and press

the ENTERE button. Channel scan is started.

English

Page 13

English

03 Basic Features

Satellite System Setup

The PIN input screen appears. Enter your 4 digit PIN number.

Satellite System Setup is available when Antenna is set to Satellite. Before running Auto Store, set Satellite System Setup. Then channel scan is run normally.

Satellite Selection ■ : You can choose the satellites for

this TV. LNB Power (Off / On) ■ : Enables or disables the power

supply for the LNB.

LNB Settings ■ : Conﬁgures the outdoor equipment. Satellite: Selects the satellite for receiving digital

broadcasts. Transponder: Selects a transponder from the list or adds a new transponder. DiSEqC Mode: Selects DiSEqC mode for the selected LNB. Lower LNB Oscillators: Sets the LNB oscillators to a lower frequency. Upper LNB Oscillators: Sets the LNB oscillators to a higher frequency. Tone 22 khz (Off / On / Auto): Selects the Tone 22 kHz depending on the LNB type. For a universal LNB it should be Auto. Signal Quality: Display the current status of broadcasting signal.

Positioner Settings ■ : Conﬁgures the antenna positioner. Positioner (Off / On): Enables or disables the positioned

control. Positioner Type (USALS / DiSEqC 1.2): Sets the positioned type between DiSEqC 1.2 and USALS(Universal Satellite Automatic Location System).

My Longitude – : Sets the longitude for my location. My Latitude – : Sets the latitude for my location. Satellite Longitude Settings – : Sets the longitude of

user deﬁned satellites.

User Mode: Sets the position of satellite antenna according to each satellite. If you store the current position of satellite antenna according to a certain satellite, when the signal of that satellite is needed, the satellite antenna can be moved to pre-populated position.

Satellite – : Selects the satellite to set the position for. Transponder: – Selects a transponder from the list for

signal reception. Moving Mode: – Selects the movement mode between

discrete and continuous movement.

Step Size: – Adjusts the step size degrees for the antenna rotation. Step Size is available when Moving Mode is set to Step.

Go to Stored Position – : Rotates the antenna to the stored satellite position.

Antenna Position – : Adjusts and stores the antenna position for the selected satellite.

Store Current Position – : Stores current position as the selected positioner limit.

Signal Quality – : Display the current status of broadcasting signal.

Installer Mode: Sets limits to the scope of movement of satellite antenna or reset the position. Generally, installation guide uses this function.

Limit Position (East / West) – : Selects the direction of the positioner Limit.

Antenna Position: – Adjusts and stores the antenna position for the selected satellite.

Store Current Position: – Stores the current position as the selected positioner Limit.

Go to Zero – : Moves the antenna to the reference position.

Reset Positioner Limit – : Allows the antenna to rotate over the full arc.

Reset All Setting (OK / Cancel) ■ : All satellite settings will be reset to the initial values.

¦ Editing channels

Channel Manager Option Menu (in Channel Manager)

1. Select a channel and press the TOOLS button.

2. Edit the channel name or number using the Edit Channel Name or Edit Channel Number menu.

Edit Channel Name ■ (analogue channels only): Assign

your own channel name. Edit ■ Channel Number (digital channels only): Edit the

number by pressing the number buttons desired.

Page 14

Basic Features

Other Features ¦

Channel Manager Option Menu

(in Channel Manager) Set each channel using the Channel Manager menu options

(Search, Lock / Unlock, Timer Viewing, Sort, Delete, Reorder, Select All / Deselect All). Option menu items may differ depending on the channel status.

1. Select a channel and press the TOOLS button.

2. Select a function and change its settings. Lock / Unlock ■ : Lock a channel so that the channel

cannot be selected and viewed.

NOTE

✎

This function is available only when the xChild Lock is set to On.

The PIN input screen appears. Enter your 4-digit PIN,

the default of which is “0-0-0-0”. Change the PIN using the Change PIN option.

Timer Viewing ■ : You can set a desired channel to be displayed automatically at the intended time. Set the current time ﬁrst to use this function.

When a digital channel is selected, press the ✎ button to view the digital Programme.

Sort ■ (analogue channels only): This operation allows you to change the programme numbers of the stored channels. This operation may be necessary after using the auto store.

Reorder ■ (when the Antenna was set to Satellite): Rearrange the channel list in numerical order.

Delete ■ : You can delete a channel to display the channels you want.

Select All / Deselect All ■ : Select all the channels or deselect all the selected channels in the channel manager.

Scheduled

(in Channel Manager) You can view, modify or delete a show you have reserved to

watch.

Change Info ■ : Change a show you have reserved to watch.

Cancel Schedules ■ : Cancel a show you have reserved to watch.

Information ■ : Display a show you have reserved to watch. (You can also change the reservation information.)

Select All / Deselect All ■ : Select or deselect all reserved programmes.

English

Channel List

You can see all the channels searched.

Channel List Transfer

Imports or exports the channel map. You should connect a USB storage to use this function.

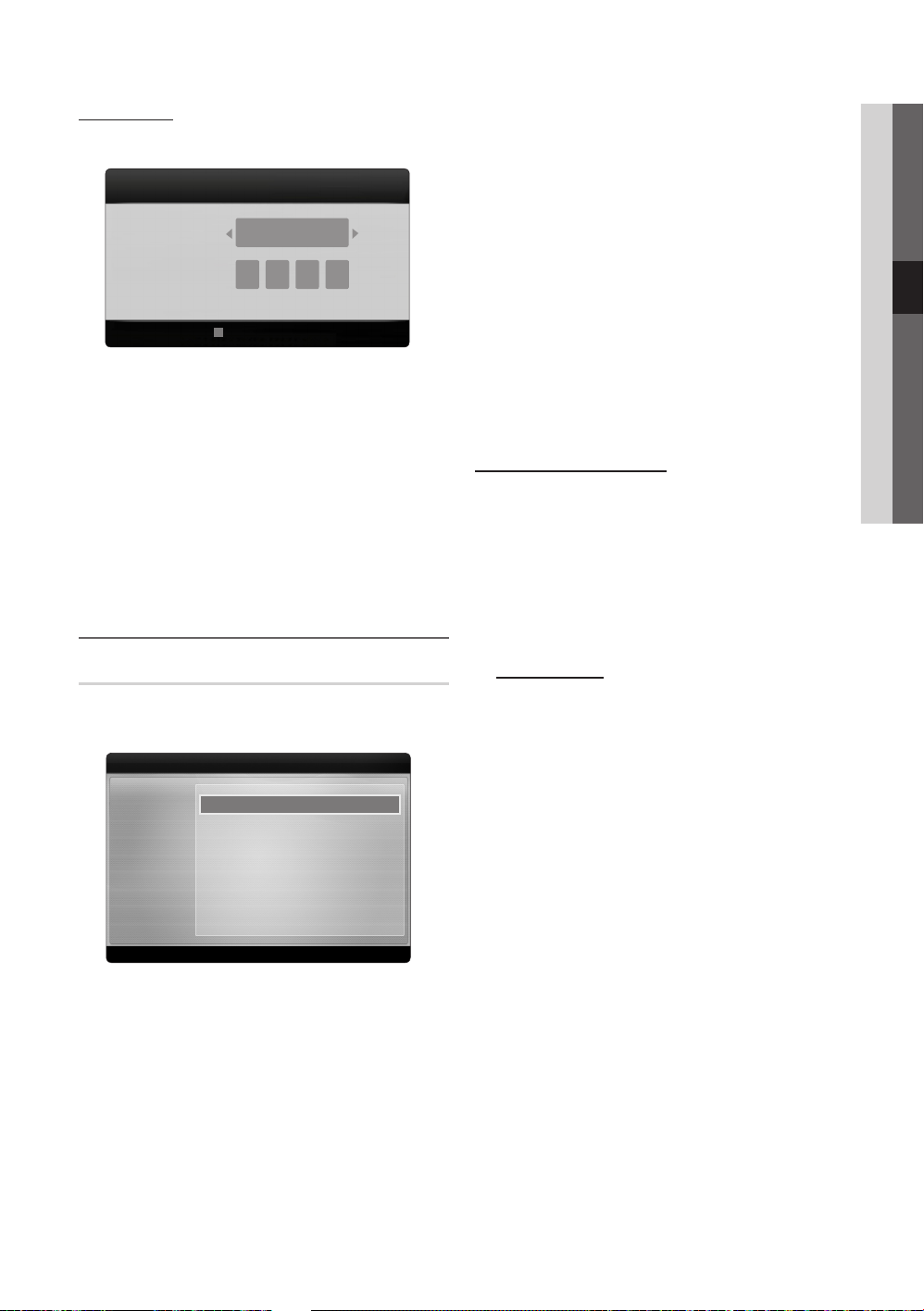

The PIN number input screen appears. Enter your

✎

4 digit PIN number. The default PIN number of a new TV set is ‘0-0-0-0’.

✎

Import from USB ■ : Import channel list from USB. Export to USB ■ : Export channel list to USB.

Fine Tune

(analogue channels only) If the signal is weak or distorted, ﬁne tune the channel

manually.

Fine tuned channels are marked with an asterisk “*”.

✎

To reset the fine-tuning, select ✎Reset.

Picture Menu

Changing the Preset Picture Mode ¦

Mode

Select your preferred picture type.

Dynamic ■ : Suitable for a bright room. Standard ■ : Suitable for a normal environment. Natural ■ : Suitable for reducing eye strain.

Natural ✎ is not available in PC mode.

Movie ■ : Suitable for watching movies in a dark room.

Adjusting picture settings ¦

Backlight / Contrast / Brightness / Sharpness / Colour / Tint (G/R)

Your television has several setting options for picture quality control.

NOTE

✎

In analogue xTV, Ext., AV modes of the PAL system, the Tint (G/R) function is not available.

In PC mode, you can only make changes to

Backlight, Contrast and Brightness. Settings can be adjusted and stored for each

external device connected to the TV. Lowering picture brightness reduces power

consumption.

Page 15

English

03 Basic Features

Economical Solutions ¦

ECO

■ Energy Saving (Off / Low / Medium / High / Picture Off / Auto) order to reduce power consumption. If you select Picture Off, the screen is turned off, but the sound remains on.

Press any button to turn on the screen again. ECO Sensor (Off / On) ■ : To enhance your power

savings; the picture settings will automatically adapt to the light in the room.

Min Backlight: When ECO sensor is On, the minimum screen brightness can be adjusted manually.

No-Signal Power Off (Off / 15 min / 30 min / 60 min) ■ : Activates the Stand-by mode, in the case of “No Signal” or “Check Signal Cable” status for a certain period of time deﬁned by the user.

Changing the Picture Options ¦

If you adjust the ✎Backlight, the Eco Sensor will be set to Off.

If ✎Eco Sensor is On, the display brightness may change (become slightly darker or brighter) depending on the surrounding light intensity.

Disabled when the PC is in power saving mode.

✎

: Adjust the brightness of the TV in

Advanced Settings

(available in Standard / Movie mode) You can adjust the detailed setting for the screen including

colour and contrast.

In PC mode, you can only make changes to ✎Dynamic Contrast, Gamma and White Balance.

Advanced Settings

   

Dynamic Contrast : Medium Shadow Detail : 0 Gamma : 0

 

 

Colour Space : Native

Black Tone (Off / Dark / Darker / Darkest) ■ : Select the black level to adjust the screen depth.

Dynamic Contrast (Off / Low / Medium / High) ■ : Adjust the screen contrast.

Shadow Detail (-2~+2) ■ : Increase the brightness of dark images.

Disabled under PC mode.

✎

Gamma ■ : Adjust the primary colour intensity.



U Move E Enter R Return

Expert Pattern (Off / Pattern 1 / Pattern 2 ■ ): By running the Expert Pattern function, the picture can be calibrated without a generator or ﬁlter. If the OSD menu disappears or a menu other than the Picture menu is opened, the calibration is saved and the Expert Pattern window disappears.

While the ✎Expert Pattern is running, sound is not outputted.

Only enabled in DTV, Component and HDMI

✎

modes.

■ RGB Only Mode (Off / Red / Green / Blue): You can adjust Colour or Tint of Red, Green or Blue for the picture from an external device (DVD player, home theatre, etc.).

Colour Space (Auto / Native) ■ : Adjust the range of colours available to create the image.

White Balance ■ : Adjust the colour temperature for a more natural picture.

R-Offset / G-Offset / B-Offset: Adjust each colour’s (red, green, blue) darkness.

R-Gain/G-Gain/B-Gain: Adjust each colour’s (red, green, blue) brightness.

Reset: Resets the White Balance to it’s default settings. 10p White Balance (Off / On) ■ : Controls the white

balance in 10 point interval by adjusting the red, green, and blue brightness.

Available when the picture mode is set to Movie

✎

and when the external input is set to HDMI or Component.

Some external devices may not support this

✎

function.

Interval: Select interval to adjust. Red: Adjust the red level. Green: Adjust the green level. Blue: Adjust the blue level. Reset: Resets the 10p White Balance to its default

settings.

Flesh Tone ■ : Emphasize pink “Flesh Tone.” Edge Enhancement (Off / On) ■ : Emphasize object

boundaries. xvYCC (Off / On) ■ : Setting the xvYCC mode on

increases detail and colour space when watching movies from an external device (e.g. DVD player) connected to the HDMI or Component IN jacks.

Available when the picture mode is set to ✎Movie and when the external input is set to HDMI or Component.

Some external devices may not support this

✎

function.

Page 16

Basic Features

Picture Options

In PC mode, you can only make changes to the ✎Colour

Ton e, Size, Digital Noise Filter and Auto Protection Time.

Picture Options

   

 

 

Digital Noise Filter : Auto

 

 

 

Colour Tone (Cool / Normal / Warm1 / Warm2) ■

Warm1 ✎or Warm2 will be deactivated when the

picture mode is Dynamic. Settings can be adjusted and stored for each

✎

external device connected to an input on the TV.

Size ■ : Your cable box/satellite receiver may have its own set of screen sizes as well. However, we highly recommend you use 16:9 mode most of the time.

Auto Wide: Automatically adjusts the picture size to the 16:9 aspect ratio.

16:9 : Adjusts the picture size to 16:9 for DVDs or wide broadcasting.

Wide Zoom: Magniﬁes the picture size more than 4:3.

Adjusts the Position by using ✎,  buttons.

Zoom: Magniﬁes the 16:9 wide pictures vertically to ﬁt the screen size.

Adjusts the Position or Size by using ✎,  button.

4:3 : The default setting for a movie or normal broadcasting.

Do not watch in 4:3 format for a long time. Traces

✎

of borders displayed on the left, right and centre of the screen may cause image retention(screen burn) which are not covered by the warranty.

Screen Fit: Displays the full image without any cut-off when HDMI (720p / 1080i / 1080p) or Component (1080i / 1080p) signals are input.

NOTE

✎

After selecting xScreen Fit in HDMI (1080i/1080p) or Component (1080i/1080p) mode, you may need to center the picture:

1. Press the  or  button to select Position.

2. Press the ENTERE button.

3. Press the or  button to move the

picture.

Depending on the input source, the picture size

options may vary.

English



U Move E Enter R Return

The available items may differ depending on the

selected mode. In PC mode, only x16:9 and 4:3 modes can be

adjusted. Settings can be adjusted and stored for each

external device connected to an input of the TV. If you use the xScreen Fit function with HDMI 720p

input, 1 line will be cut at the top, bottom, left and right as in the overscan function.

■ Screen Mode (16:9 / Wide Zoom / Zoom / 4:3): Available only when picture size is set to Auto Wide. You can determine the desired picture size at the 4:3 WSS (Wide Screen Service) size or the original size. Each European country requires different picture size.

Not available in PC, Component or HDMI mode.

✎

Digital Noise Filter (Off / Low / Medium / High / Auto ■ / Auto Visualisation): When the broadcast signal is

weak, some static and ghosting may appear. Select one of the options until the best picture is displayed.

Auto Visualisation: When changing analogue channels, displays signal strength.

Only available for analogue channels.

✎

When bar is green, you are receiving the best

✎

possible signal.

MPEG Noise Filter (Off / Low / Medium / High / ■ Auto): Reduces MPEG noise to provide an improved

picture quality.

Disabled under PC mode.

✎

HDMI Black Level (Normal / Low) ■ : Selects the black level on the screen to adjust the screen depth.

Available only in HDMI mode (RGB signals).

✎

Film Mode (Off / Auto1 / Auto2) ■ : Sets the TV to automatically sense and process ﬁlm signals from all sources and adjust the picture for optimum quality.

Available in TV, AV, COMPONENT (480i / 1080i)

✎

and HDMI (480i / 1080i).

100Hz Motion Plus (Off / Clear / Standard / Smooth / ■ Custom / Demo) : Removes drag from fast scenes with

a lot of movement to provide a clearer picture.

If you enable ✎100Hz Motion Plus, noise may appear on the screen. If this occurs, set 100Hz

Motion Plus to Off.

Blur Reduction: Adjusts the blur reduction level from

video sources. Judder Reduction: Adjusts the judder reduction level

from video sources when playing ﬁlms.

Reset: Reset the custom settings. Auto Protection Time (2 hours / 4 hours / 8 hours ■

/ 10 hours / Off) : If the same image remains on the

screen, Auto Screen Burn Protector will work.

Page 17

English

03 Basic Features

Picture Reset (OK / Cancel)

Resets your current picture mode to its default settings.

Setting up the TV with Your PC ¦

Set the input source to PC.

Auto Adjustment

Adjust frequency values/positions and ﬁne tune the settings automatically.

Not available when connecting through HDMI/DVI

✎

cable.

Screen

Coarse / Fine ■ : Removes or reduces picture noise. If the

noise is not removed by Fine-tuning alone, then adjust the frequency as best as possible (Coarse) and Finetune again. After the noise has been reduced, readjust the picture so that it is aligned to the centre of screen.

Position ■ : Adjust the PC screen position with direction button ( /  /  / ).

Image Reset ■ : Resets the image to default settings.

Using Your TV as a Computer (PC) Display

Setting Up Your PC Software (Based on Windows XP) Depending on the version of Windows and the video card,

the actual screens on your PC may differ in which case the same basic set-up information will almost always be applied. (If not, contact your computer manufacturer or Samsung Dealer.)

1. Click on “Control Panel” on the Windows start menu.

2. Click on “Appearance and Themes” in the “Control

Panel” window and a display dialog-box will appear.

3. Click on “Display” and a display dialog box will appear.

4. Navigate to the “Settings” tab on the display dialog-box.

The correct size setting (resolution) [Optimum: 1920 X y 1080 pixels]

If a vertical-frequency option exists on your display y settings dialog box, the correct value is “60” or “60 Hz”. Otherwise, just click “OK” and exit the dialog box.

Sound Menu

Changing the Preset Sound Mode ¦

SRS TheaterSound

Standard ■ : Selects the normal sound mode. Music ■ : Emphasizes music over voices. Movie ■ : Provides the best sound for movies. Clear Voice ■ : Emphasizes voices over other sounds. Amplify ■ : Increase the intensity of high-frequency sound

to allow a better listening experience for the hearing impaired.

Adjusting sound settings ¦

Equalizer

Adjusts the sound mode (standard sound mode only).

■ Balance L/R: Adjusts the balance between the right and left speaker.

100Hz / 300Hz / 1kHz / 3kHz / 10kHz ■ (Bandwidth Adjustment): Adjusts the level of speciﬁc bandwidth frequencies.

Reset ■ : Resets the equalizer to its default settings.

Sound Systems, Etc. ¦

SRS TruSurround HD (Off / On)

(standard sound mode only) This function provides a virtual 5.1 channel surround sound

experience through a pair of speakers or headphones using HRTF (Head Related Transfer Function) technology.

SRS TruDialog (Off / On)

(standard sound mode only) This function allows you to increase the intensity of a voice

over background music or sound effects so that dialog can be heard more clearly when viewing a show.

Audio Language

(digital channels only) Change the default value for audio languages.

The available language may differ depending on the

✎

broadcast.

Audio Format (MPEG / Dolby Digital 5.1)

(digital channels only) When sound is emitted from both the main speaker and the

audio receiver, a sound echo may occur due to the decoding speed difference between the main speaker and the audio receiver. In this case, use the TV Speaker function.

Audio Format ✎ option may differ depending on the

broadcast. 5.1ch Dolby digital sound is only available when connecting an external speaker through an

optical cable.

Page 18

Basic Features

Ⱥ-Ȼ

Audio Description

(not available in all locations) (digital channels only)

This function handles the Audio Stream for the AD (Audio Description) which is sent along with the Main audio from the broadcaster.

Audio Description (Off / On) ■ : Turn the audio description function on or off.

Volume ■ : Adjust the audio description volume.

Auto Volume (Off / Normal / Night)

To equalize the volume level on each channel, set to Normal.

Night ■ : This mode provides an improved sound

experience compared to Normal mode, making almost no noise. It is useful at night.

Speaker Select (External speaker / TV speaker)

A sound echo may occur due to a difference in decoding speed between the main speaker and the audio receiver. In this case, set the TV to External Speaker.

When ✎Speaker Select is set to External Speaker, the volume and MUTE buttons will not operate and the sound settings will be limited.

When ✎Speaker Select is set to External Speaker, you should use these settings.

TV speaker: Off , External speaker: On

When ✎Speaker Select is set to TV Speaker, you should use these settings.

TV speaker: On , External speaker: On

If there is no video signal, both speakers will be mute.

✎

SPDIF Output ■ : SPDIF (Sony Philips Digital InterFace) is used to provide digital sound, reducing interference going to speakers and various digital devices such as a DVD player.

Audio Format: During the reception of a digital TV broadcast, you can select the Digital Audio output (SPDIF) format from the options PCMl or Dolby Digital.

By connecting to 5.1ch speakers in a Dolby

✎

Digital setup, maximize your interactive 3D sound experience.

Audio Delay: Correct audio-video mismatch, when watching TV or video, and listening to digital audio output using an external device such as an AV receiver.

Dolby Digital Comp (Line / RF) ■ : This function minimizes signal disparity between a dolby digital signal and a voice signal (i.e. MPEG Audio, HE-AAC, ATV Sound).

Select ✎Line to obtain dynamic sound, and RF to reduce the difference between loud and soft sounds at night time.

Line: Set the output level for signals greater or less than

-31dB (reference) to either -20dB or -31dB. RF: Set the output level for signals greater or less than

-20dB (reference) to either -10dB or -20dB.

Sound Reset (OK / Cancel)

Reset all sound settings to the factory defaults.

Selecting the Sound Mode ¦

When you set to Dual ⅠⅡ, the current sound mode is displayed on the screen.

Additional Setting

(digital channels only)

DTV Audio Level (MPEG / HE-AAC) ■ : This function allows you to reduce the disparity of a voice signal (which is one of the signals received during a digital TV broadcast) to a desired level.

According to the type of broadcast signal, ✎MPEG / HE-AAC can be adjusted between -10dB and 0dB.

To increase or decrease the volume, adjust

✎

between the range 0 and -10 respectively.

English

Audio

Type

Stereo

NICAM

Stereo

If the stereo signal is weak and an automatic switching,

✎

occurs, then switch to the mono. Only activated in stereo sound signal.

✎

Only available when the ✎Input source is set to TV.

Mono Mono

Stereo

Dual

Mono Mono

Stereo

Dual

Dual Ⅰ/

Ⅱ

Stereo  mono

Dual-Ⅰ  Dual-

Mono  stereo

Mono  Dual-Ⅰ

 Dual-Ⅱ

Ⅱ

Default

Automatic

change Dual-Ⅰ

Automatic

change

Dual-Ⅰ

Page 19

English

03 Basic Features

10 TV ATV1

00 00

▲

▼

00 00

▲

▼

Setup Menu

Setting the Time ¦

Time

Clock ■ : Setting the clock is for using various timer

features of the TV.

The current time will appear every time you press

the INFO button.

If you disconnect the power cord, you have to set

✎

the clock again.

Clock Mode (Auto / Manual)

Depending on the broadcast station and signal,

✎

the auto time set up may not be correct. In this case, set the time manually.

The antenna must be connected in order to set

✎

the time automatically.

Clock Set: Set the Day, Month, Year, Hour and Minute manually.

Available only when ✎Clock Mode is set to

Manual.

Time Zone: Select your time zone.

This function is only available when the ✎Clock Mode is set to Auto.

Depending on the broadcast station and signal,

✎

the auto time may not be set correctly. If this occurs, set the time manually.

Using the ¦ Sleep Timer

Sleep Timer ■

after a preset period of time. (30, 60, 90, 120, 150 and 180 minutes).

Setting the On/Off ¦ Timer

Timer 1 / Timer 2 / Timer 3 ■ : Three different on / off

timer settings can be made. You must set the clock ﬁrst.





Volume

Repeat

To cancel ✎Sleep Timer, select Off.

: Automatically shuts off the TV

Timer 1

Inactivate

Source Antenna Channel



Sun Mon Tue  Thu Fri Sat

Move

U Adjust E

Enter R Return

On Time / Off Time: Set the hour, minute, and activate / inactivate. (To activate timer with the setting you have chosen, set to Activate.)

Volume: Set the desired volume level. Source: Select TV or USB content to be played when

the TV is turned on automatically. (USB can be selected only when a USB device is connected to the TV)

Antenna (when the Source is set to TV): Select ATV or DTV.

Channel (when the Source is set to TV): Select the

desired channel. Contents (when the Source is set to USB): Select a

folder in the USB device containing music or photo ﬁles to be played when the TV is turned on automatically.

If there is no music file on the USB device or the

✎

folder containing a music file is not selected, the Timer function does not operate correctly.

When there is only one photo file in the USB

✎

device, the Slide Show will not play. If a folder name is too long, the folder cannot be

✎

selected. Each USB you use is assigned its own folder.

✎

When using more than one of the same type of USB, make sure the folders assigned to each USB have different names.

Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat, Sat~Sun or Manual to set at you convenience. If you

select Manual, you can set up the day you want to activate the timer.

The

✎ c

mark indicates the day is selected.

Auto Power Off (available only when the TV is turned on

✎

by Timer): The TV will be automatically turned off after 3 hours of being left idle to prevent overheating.

Locking Programs ¦

Security

The PIN input screen appears before the setup screen.

✎

Enter your 4-digit PIN, the default of which is “0-0-0-0”.

✎

Change the PIN using the Change PIN option.

■ Child Lock (Off / On): Lock channels in Channel Manager, to prevent unauthorized users, such as children, from watching unsuitable programme.

Available only when the ✎Input source is set to TV.

Parental Lock (Parental Rating) ■ : Prevent unauthorized users, such as children, from watching unsuitable programme with a user-deﬁned 4-digit PIN code.

Allow All: Unlock all TV ratings.

The items of ✎Parental Lock differs depending on the country.

Page 20

Basic Features

Ⱥ-Ȼ

■ Change PIN: Change your personal ID number required

to set up the TV.

If you forget the PIN code, press the remote

✎

control buttons in the following sequence, which resets the PIN to “0-0-0-0”: POWER (off) 

MUTE  8  2  4  POWER (on).

Other Features ¦

Language

Menu Language ■ : Set the menu language. Teletext Language ■ : Set a desired language for teletext.

English is the default in cases where the selected

✎

language is unavailable in the broadcast.

Preference (Primary Audio Language / Secondary ■ Audio Language / Primary Subtitle Language / Secondary Subtitle Language / Primary Teletext Language / Secondary Teletext Language): Select

a language, which will be the default language when a channel is selected.

Subtitle

Use this menu to set the Subtitle mode.

The subtitle feature does not work in

✎

Component or HDMI modes. Subtitle (Off / On) ■ : Switches subtitles

on or off. Mode (Normal / Hearing Impaired) ■ : Sets the subtitle

mode. Subtitle Language ■ : Sets the subtitle language.

If the programme you are watching does not

✎

support the Hearing Impaired function, Normal automatically activates even if the Hearing Impaired mode is selected.

English is the default in cases where the selected

✎

language is unavailable in the broadcast.

Network (Network Type / Network Setup / Network Test / Samsung Wireless Link / SWL connect)

For details on setting up options, refer to the “Network Connection” instructions. (P. 24)

General

Game Mode (Off / On) ■ : When connecting to a game

console such as PlayStation™ or Xbox™, you can enjoy a more realistic gaming experience by selecting game mode.

NOTE

✎

Precautions and limitations for x game mode

To disconnect the game console and connect – another external device, set Game Mode to Off in the setup menu.

If you display the TV menu in Game Mode, the – screen shakes slightly.

Game Mode x is not available in TV and PC mode.

After connecting the game console, set xGame Mode to On. Unfortunately, you may notice reduced picture quality.

If xGame Mode is On:

Picture – mode is set to Standard and Sound mode is set to Movie.

Equalizer is not available. –

BD Wise (Off / On) ■ : Provides the optimal picture quality for Samsung DVD, Blu-ray and Home Theatre products which support BD Wise. When BD Wise is turned On, the picture mode is automatically changed to the optimal resolution.

Available when connecting Samsung products

✎

that support BD Wise through a HDMI cable.

Menu Transparency (Bright / Dark) ■ : Set the Transparency of the menu.

■ Melody (Off / Low / Medium / High): Set so that a melody plays when the TV is turned on or off.

Common Interface

CI Menu ■ : This enables the user to select from the CAM-

provided menu. Select the CI Menu based on the menu PC Card.

Application Info. ■ : View information on the CAM inserted into the CI slot and on the “CI or CI+ CARD” which is inserted into the CAM. You can install the CAM anytime whether the TV is on or off.

1. Purchase a CI CAM module at your nearest dealer or by

phone.

2. Firmly insert the “CI or CI+ CARD” into the CAM in the

direction of the arrow.

3. Insert the CAM with the “CI or CI+ CARD” into the

common interface slot, in the direction of the arrow so that it aligns parallel with the slot.

4. Check if you can see a picture on a scrambled signal

channel.

Wireless Remote Control (On / Off)

Turn wireless remote controls on or off or give permission to wireless remote controls.

English

Page 21

English

03 Basic Features

Picture In Picture ( ¦ PIP)

PIP

Watches simultaneously the TV tuner and one external video source. PIP (Picture-in-Picture) does not function in the same mode.

NOTE

✎

If you turn the TV off while watching in xPIP mode, the PIP window will disappear.

You may notice that the picture in the PIP window

becomes slightly unnatural when you use the main screen to view a game or karaoke.

While xInternet@TV is in operation, the PIP function cannot be used.

PIP settings

Main picture Sub picture Component, HDMI1/DVI,

HDMI2, HDMI3, HDMI4, PCTV

PIP (Off / On) ■ : Activate or deactivate the PIP function. Channel ■ : Select the channel for the sub-screen. Size ( ■

/ Ã): Select a size for the sub-picture.

Position ( ■

sub-picture. Sound Select (Main / Sub) ■ : You can choose the

desired sound (Main / Sub) in PIP mode.

/ – / — / œ): Select a position for the

Support Menu

Self Diagnosis

Self Diagnostic might take few seconds, this is part of the

normal operation of the TV.

Picture Test (Yes / No) ■ : Use to check for picture problems and if the problem continues to occur check the colour pattern.

Sound Test (Yes / No) ■ : Use the built-in melody sound to check for sound problems.

If you hear no sound from the TV’s speakers,

✎

before performing the sound test, make sure

Speaker Select is set to TV speaker in the Sound menu.

The melody will be heard during the test even if

✎

Speaker Select is set to External Speaker or the sound is muted by pressing the MUTE button.

Signal Information ■ : (digital channels only) HDTV channel’s reception quality is either perfect or the channels are unavailable. Adjust your antenna to increase signal strength.

Troubleshooting ■ : If the TV seems to have a problem, refer to this description.

If none of these troubleshooting tips apply, contact

✎

the Samsung customer service centre.

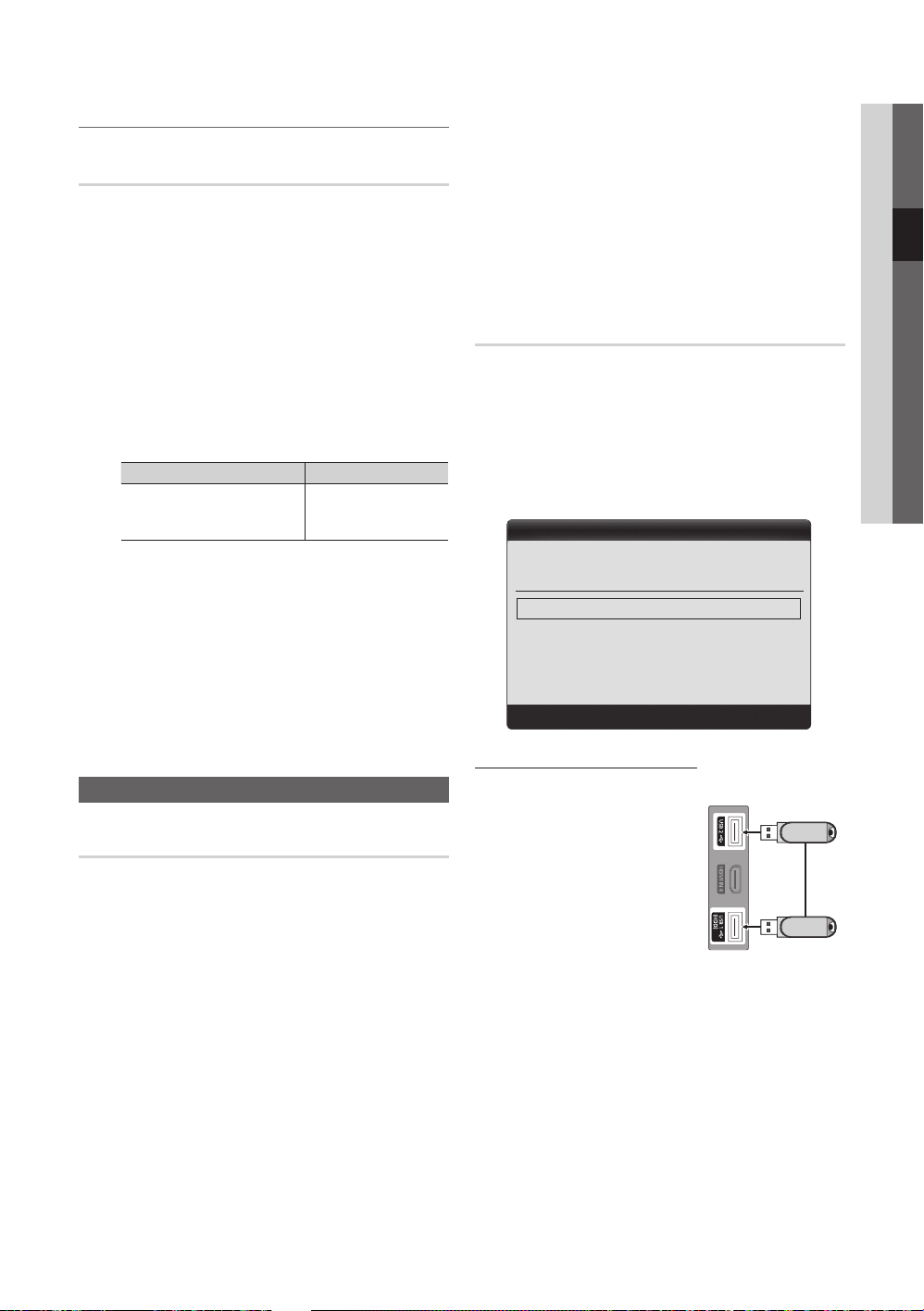

Software Upgrade

Software Upgrade can be performed via a broadcasting

signal or by downloading the latest ﬁrmware from samsung. com to a USB memory device.

Current Version the software already installed in the TV.

Software is represented as “Year/Month/Day_Version”.

✎

Software Upgrade

Current Version 2010/01/18_000001

    

By Channel Standby Mode Upgrade : 2 hours later

Alternative Software ----/--/--_------

U Move E Enter R Return

Installing the Latest Version

By ■ USB: Insert a USB drive

containing the ﬁrmware upgrade ﬁle, downloaded from www.samsung.com, into the TV. Please be careful not to disconnect the power or remove the USB drive until upgrades are complete. The TV will be turned off and on automatically after completing the ﬁrmware upgrade. When software is upgraded, video and audio settings you have made will return to their default settings. We advise you to write down your settings so that you can easily reset them after the upgrade.

Page 22

Basic Features

By Online ■ : Upgrade the software using the Internet.

First, configure your network. For detailed

✎

procedures on using the Network Setup, refer to the “Network Connection” instructions.

If the Internet connection does not operate

✎

properly, the connection may be broken. Please retry downloading. If the problem persists, download by USB and upgrade.

By Channel ■ : Upgrade the software using the broadcasting signal.

If the function is selected during the software

✎

transmission period, software will be automatically searched and downloaded.

The time required to download the software is

✎

determined by the signal status.

Standby Mode Upgrade ■ : A manual upgrade will be automatically performed at selected time. Since the power of the unit is turned on internally, the screen may be turned on slightly for the LCD product. This phenomenon may continue for more than 1 hour until the software upgrade is complete.

Alternative ■ Software (backup): Displays the Software version downloaded through By Online. During the software upgrading, When the Upgrade will discontinue from last step, this function be activated.

HD Connection Guide

Refer to this information when connecting external devices to the TV.

Contact Samsung

View this information when your TV does not work properly or when you want to upgrade the software. You can ﬁnd information regarding our call centres, and how to download products and software.

English

Page 23

English

Advanced Features

Using an HDMI/DVI Cable / a D-sub Cable

Connecting to a PC

04 Advanced Features

DVI OUT

AUDIO OUT

PC OUT

Display Modes (D-Sub and HDMI/DVI Input)

Optimal resolution is 1920 X 1080 @ 60 Hz

Mode Resolution

IBM

MAC

VESA CVT

VESA DMT

VESA GTF

VESA DMT / DTV CEA 1920 x 1080p 67.500 60.000 148.500 +/+

NOTE

✎

640 x 350 31.469 70.086 25.175 +/720 x 400 31.469 70.087 28.322 -/+ 640 x 480 35.000 66.667 30.240 -/832 x 624 49.726 74.551 57.284 -/-

1152 x 870 68.681 75.062 100.000 -/-

720 x 576 35.910 59.950 32.750 -/+ 1152 x 864 53.783 59.959 81.750 -/+ 1280 x 720 56.456 74.777 95.750 -/+ 1280 x 960 75.231 74.857 130.000 -/+

640 x 480 31.469 59.940 25.175 -/-

640 x 480 37.861 72.809 31.500 -/-

640 x 480 37.500 75.000 31.500 -/-

800 x 600 37.879 60.317 40.000 +/+

800 x 600 48.077 72.188 50.000 +/+

800 x 600 46.875 75.000 49.500 +/+ 1024 x 768 48.363 60.004 65.000 -/1024 x 768 56.476 70.069 75.000 -/1024 x 768 60.023 75.029 78.750 +/+ 1152 x 864 67.500 75.000 108.000 +/+

1280 x 1024 63.981 60.020 108.000 +/+ 1280 x 1024 79.976 75.025 135.000 +/+

1280 x 800 49.702 59.810 83.500 -/+ 1280 x 800 62.795 74.934 106.500 -/+ 1280 x 960 60.000 60.000 108.000 +/+ 1280 x 720 45.000 60.000 74.250 +/+ 1360 x 768 47.712 60.015 85.500 +/+ 1440 x 900 55.935 59.887 106.500 -/+ 1440 x 900

1600 X 1200 1680 x 1050 65.290 59.954 146.250 -/+

1280 x 720 52.500 70.000 89.040 -/+

1280 x 1024 74.620 70.000 128.943 -/-

Horizontal Frequency

(KHz)

70.635

75.000

Vertical Frequency (Hz) Pixel Clock Frequency (MHz) Sync Polarity (H / V)

74.984

60.000

136.750

162.000

For HDMI/DVI cable connection, you must use the xHDMI IN 1(DVI) jack. The interlace mode is not supported.

The set might operate abnormally if a non-standard video format is selected.

Separate and Composite modes are supported. SOG(Sync On Green) is not supported.

-/+

+/+

Page 24

Advanced Features

Network Connection

You can set up your TV so that it can access the Internet through your local area network (LAN) using a wired or wireless connection.

Connecting to a Wired Network ¦

You can attach your TV to your LAN using cable in three ways:

You can attach your TV to your LAN by connecting the LAN port on the back of your TV to an external modem using a Cat y yy5 cable. See the diagram below.

The Modem Port on the Wall

You can attach your TV to your LAN by connecting the LAN port on the back of your TV to a IP Sharer which is connected y yyto an external modem. Use Cat 5 cable for the connection. See the diagram below.

The Modem Port on the Wall

Depending on how your network is conﬁgured, you may be able to attach your TV to your LAN by connecting the LAN y yyport on the back of your TV directly to a network wall outlet using a Cat 5 cable. See the diagram below. Note that the wall outlet is attached to a modem or router elsewhere in your house.

The LAN Port on the Wall

External Modem

(ADSL / VDSL / Cable TV)

External Modem

(ADSL / VDSL / Cable TV)

LAN CableModem Cable

IP Sharer

(having DHCP server)

LAN Cable LAN CableModem Cable

TV Rear Panel

LAN Cable

If you have a Dynamic Network, you should use an ADSL modem or router that supports Dynamic Host Conﬁguration Protocol (DHCP). Modems and routers that support DHCP automatically provide the IP address, subnet mask, gateway, and DNS values your TV needs to access the Internet so you do not have to enter them manually. Most home networks are Dynamic Networks.

Some networks require a Static IP address. If your network requires a Static IP address, you must enter the IP address, subnet mask, gateway, and DNS values manually on your TV’s Cable Setup Screen when you set up the network connection. To get the IP address, subnet mask, gateway, and DNS values, contact your Internet Service Provider (ISP). If you have a Windows computer, you can also get these values through your computer.

You can use ADSL modems that support DHCP if your network requires a Static IP address. ADSL modems that

✎

support DHCP also let you use Static IP addresses.For information on the procedures to use a static IP address, contact your Internet Service Provider.

English

Page 25

English

04 Advanced Features

Network Setup (Auto)

Use the Automatic Network Setup when connecting your TV to a network that supports DHCP. To set up your TV’s cable network connection automatically, follow these steps:

How to set up automatically

1. Connect your TV to your LAN as described in the

previous section.

2. Turn on your TV, press the Menu button on your remote,

use the or  button to select Setup, and then press the ENTERE button.

3. Use the or  button to select Network in the Setup menu, and then press the ENTERE button. The Network screen appears.

Network

   





 



U Move E Enter R Return

4. On the Network screen, select Network Type.

5. Set Network Type to Wired.

6. Select Network Setup. The Network Setup screen

appears.

Network Setup

 :   

 

 

Gateway :

DNS : Auto

DNS Server :

Network Setup (Manual)

Use the Manual Network Setup when connecting your TV to a network that requires a Static IP address.

Getting the Network Connection Values

To get the Network connection values on most Windows computers, follow these steps:

1. Right click the Network icon on the bottom right of the

screen.

2. In the pop-up menu that appears, click Status.

3. On the dialog that appears, click the Support tab.

4. On the Support Tab, click the Details button. The

Network connection values are displayed.

How to set up manually

To set up your TV’s cable network connection manually, follow these steps:

1. Follow Steps 1 through 6 in the “How to set up

automatically” procedure.

2. Set Internet Protocol Setup to Manual.

3. Press the  button on your remote to go to the ﬁrst

entry ﬁeld.

4. Enter the IP Address, Subnet Mask, Gateway, and DNS Server values. Use the number buttons on your

remote to enter numbers and the arrow buttons to move from one entry ﬁeld to another.

5. When done, press the RETURN button on your remote.

6. Select Network Test to check the Internet connectivity.

U Move E Enter R Return

7. Set Internet Protocol Setup to Auto.

8. Auto acquires and enters the needed Internet values

automatically.

9. Wait two minutes, and then press the RETURN button

on your remote.

10. If the Network Function has not acquired the network connection values, go to the directions for Manual.

Page 26

Advanced Features

Connecting Wireless Network ¦

To connect your TV to your network wireless, you need a wireless router or modem and a Samsung Wireless LAN Adapter (WIS09ABGN), which you connect to your TV’s back or side panel USB jack. See the illustration below.

TV Side Panel

The LAN Port on

the Wall

Samsung’s Wireless LAN adapter is sold separately and is offered by select retailers, Ecommerce sites and Samsungparts. com. Samsung’s Wireless LAN adapter supports the IEEE 802.11A/B/G and N communication protocols. Samsung recommends using IEEE 802.11N. When you play video over a IEEE 802.11B/G connection, the video may not play smoothly.

NOTE

✎

You must use the “Samsung Wireless LAN Adapter” (WIS09ABGN) to use a wireless network.

Samsung’s Wireless LAN adapter is sold separately. The WIS09ABGN Wireless LAN adapter is offered by select

retailers, Ecommerce sites and Samsungparts.com. To use a wireless network, your TV must be connected to a wireless IP sharer. If the wireless IP sharer supports

DHCP, your TV can use a DHCP or static IP address to connect to the wireless network. Select a channel for the wireless IP sharer that is not currently being used. If the channel set for the wireless IP sharer

is currently being used by another device nearby, this will result in interference and communication failure. If you apply a security system other than the systems listed blow, it will not work with the TV.

If Pure High-throughput (Greenfield) 802.11n mode is selected and the Encryption type is set to WEP, TKIP or

TKIPAES (WPS2Mixed) for your AP, Samsung TVs will not support a connection in compliance with new Wi-Fi certification specifications.

If your AP supports WPS (Wi-Fi Protected Setup), you can connect to the network via PBC (Push Button

Configuration) or PIN (Personal Identification Number). WPS will automatically configure the SSID and WPA key in either mode.

Keep the Samsung Wireless LAN Adaptor at a distance from the TV. If you watch the TV with the adaptor connected

nearby, images may appear corrupted for some channels. If your router, modem, or device is not, it may not connect to the TV via the “Samsung Wireless LAN Adapter.”

Connection Methodsxx x: You can setup the wireless network connection on six ways.

– Conﬁguration – PBC (WPS) – Auto Setup (Using the Auto Network Search function) – Manual Setup – SWL (Samsung Wireless Link) – Ad-Hoc All of Samsung Wireless LAN Adapter shoud be connected directly to the TV’s USB port. USB HUB are not supported.

Wireless IP sharer

LAN Cable

Samsung Wireless

LAN Adapter

English

Page 27

English

04 Advanced Features

Network Setup (Samsung Auto Conﬁguration)

This function is available in APs (Access Points) that support Samsung Auto Conﬁguration. If there is no such AP, you can connect through PBC (WPS) or manually.

This function is available when ✎SWL(Samsung Wireless Link) set to Off.

You can check for equipment that supports Samsung

✎

Auto Configuration on www.samsung.com.

How to set up using Samsung Auto Conﬁguration

1. Place the AP and TV next to each other and turn them on.

Because the booting times of applications differ,

✎

you may have to wait for approximately 2 minutes. If the LAN cable connected the WAN port of AP

✎

during Samsung Auto Configuration, you are able to complete until Internet connection test. If you do not connect, Samsung Auto configuration will check only

2. After 2 minutes, connect the Samsung Wireless LAN Adaptor to the TV. When the Samsung Wireless LAN Adaptor is established, the pop-up window appears.

3. As soon as a connection is established, place the AP in parallel with the Samsung Wireless LAN Adaptor giving a gap no larger than 25cm.

4. Wait until the connection is automatically established.

If the connection fails, reset the AP and then try

✎

again. If Samsung Auto Configuration does not connect

✎

your TV to your AP, a pop-up window appears on the screen notifying you of the failure. Reset the AP, and then try again. If the connection fails again, choose one of the other connection setup methods, PBC (WPS), auto, or manual.

5. After the connection is established, locate the sharer at the desired location.

If the AP settings have been changed or it is the

✎

first time you use the new AP after purchase, you need to set up again beginning from Step 1.

Network Setup (PBC (WPS))

How to set up using PBC (WPS)

If your router has a PBC (WPS) button, follow these steps:

1. Connect your TV to your LAN as described in the

previous section.

2. Turn on your TV, press the MENU button on your remote, use the or  button to select Setup, and then press the ENTERE button.

3. Use the or  button to select Network in the Setup menu, and then press the ENTERE button.

4. On the Network screen, select Network Type.

5. Set Network Type to Wireless.

6. Select Network Setup. The Network Setup screen

appears.

Network Setup

    : Auto

 

 

Gateway :

DNS : Auto

DNS Server :

7. Press the Red button on your remote.

Press the PBC (WPS) button on your router within 2 minutes.

Your TV player automatically acquires all the network setting values it needs and connects to your network.

9. After the network connection is set up, press the

RETURN button to exit the Network Setup screen.

U Move E Enter R Return

Network Setup (Auto)

Most wireless networks have an optional security system that requires devices that access the network to transmit an encrypted security code called an Access or Security Key. The Security Key is based on a Pass Phrase, typically a word or a series of letters and numbers of a speciﬁed length you were asked to enter when you set up security for your wireless network. If you use this method of setting up the network connection, and have a Security Key for your wireless network, you will have to enter the Pass Phrase during the setup process.

How to set up automatically

To set up the wireless connection automatically, follow these steps:

1. Follow Steps 1 through 6 in the “How to set up PBC (WPS)” above.

2. Press the  button to select Internet Protocol Setup, and then press the ENTERE button. Press the  or button to select Auto, and then press the ENTERE button.

Page 28

Advanced Features

A B C D E F G

H I J K L M N

O P Q R S T U

V W X Y Z

0~9

3. Press the button to go to Select a Network, and then press the ENTERE button. The Network function searches for available wireless networks. When done, it displays a list of the available networks.

4. In the list of networks, press the or  button to select a network, and then press the ENTERE button.

If the AP is set to Hidden (Invisible), you have

✎

to select Add Network and enter the correct Network Name (SSID) and Security Key to establish the connection.

5. If the Security/PIN pop-up appears, go to Step 6. If the Network Connecting Screen appears, go to Step 10.

6. Press the or  button to select Security or PIN. For most home networks, you would select Security (for Security Key). The Security Screen appears.

Network Setup

Secunity Key

0 entered

Number

Lower case Delete

Space

U Move E Enter R Return

7. On the Security screen, enter your network’s Pass Phrase.

You should be able to find the Pass Phrase on

✎

one of the set up screens you used to set up your router or modem.

8. To enter the Pass Phrase, follow these general directions: – Press the number buttons on your remote to enter

numbers.

– Use the direction buttons on your remote to move

from button to button on the Security Key screen.

– Press the Red button to change case or display

symbols/characters.

– To a enter letter or symbol, move to the letter or

symbol, and then press the ENTERE button.

– To delete the last letter or number you entered, press

the Green button on your remote.

9. When done, press the Blue button on your remote. The Network Connecting screen appears.

10. Wait until the connection conﬁrmation message is displayed, and then press the ENTERE button. The Network Setup screen re-appears.

11. To test the connection, press the RETURN button to select Network Test, and then press the ENTERE button.

Network Setup (Ad-Hoc)

You can connect to a mobile device without an access point through the “Samsung Wireless LAN Adapter” by using a peer to peer network.

This function is available when ✎SWL(Samsung

Wireless Link) is set to Off.

How to connect to new Ad-hoc

1. Follow Steps 1 through 6 in the “How to set up using

PBC (WPS)”. (P. 27)

2. Choose Select a network. A list of devices/networks

appears.

3. While in the device list, press the Blue button on the

remote.

The message ✎Ad-hoc is a direct WI-Fi

connection with cellphone or PC. The existing network system may have limited functionality. Do you want to change the network connection? is displayed.

4. Input the generated Network Name (SSID) and Security Key into the device you want to connect.

How to connect an existing Ad-hoc device

1. Follow Steps 1 through 6 in the “How to set up using

PBC (WPS)”. (P. 27)

2. Choose Select a network. Then, the device list will be displayed.

3. Select the device you want in the Device list.

4. If security key was applied, input the security key.

If network does not operate normally, check

✎

the Network Name (SSID) and Security Key again. An incorrect Security Key may cause a malfunction.

Network Setup (Manual)

If the other methods do not work, you need to enter the Network setting values manually.

Getting the Network Connection Values

To get the Network setting values on most Windows computers, follow these steps:

1. Right click the Network icon on the bottom right of the screen.

2. In the pop-up menu, click Status.

3. On the dialog that appears, click the Support tab.

4. On the Support tab, click the Details button. The

Network settings are displayed.

English

Page 29

English

04 Advanced Features

How to set up manually

To enter the Network settings into your TV, follow these steps:

1. Follow Steps 1 through 6 in the “How to set up using

PBC (WPS)”. (P. 27)

2. Press the  button to select Internet Protocol Setup, and then press ENTERE button. Press the or  button to select Manual, and then press ENTERE button.

3. Press the  button to go to the ﬁrst entry ﬁeld (IP Address).

4. Use the number buttons to enter numbers.

5. When done with each ﬁeld, use the  button to move

successively to the next ﬁeld. You can also use the other arrow buttons to move up, down, and back.

6. Enter the IP Address, Subnet Mask, and Gateway values.

7. Press the or  button to go to DNS.

8. Press the  button to go to the ﬁrst DNS entry ﬁeld.

Enter the numbers as above.

9. When done, press the  button to go to Select a Network. Select your network, and then press

ENTERE button.

10. Go to Step 4 in the “How to set up automatically” (P. 27),

and follow the directions from that point on.

Network Setup (SWL (Samsung Wireless Link))

This function lets you connect a Samsung device that supports the PBC (WPS) to your TV. You can connect devices to the TV even if a sharer is not connected to the TV.

To use the Internet@TV, the AP (access point) must be

✎

connected to the wireless network. If a Samsung Wireless Lan Adapter is connected to the

✎

USB 2 port, the network may not operate normally. We recommend to connect to USB 1 (HDD) port.

Only sharers using the 2.4 Ghz band are supported.

✎

Sharers using the 5 Ghz band are not supported.

SWL connect

You can directly connect a device that supports the PBC (WPS) to the TV.

This function is available when ✎SWL(Samsung

Wireless Link) is set to On.

How to connect Samsung Wireless link

For the procedures to establish a connection, refer to the following:

1. Follow Steps 1 through 5 in the “How to set up using PBC (WPS)”. (P. 27)

2. Select Samsung Wireless Link by using the  button and press the ENTERE button to turn it On.

3. Select SWL connect by using the  button and press the ENTERE button.

4. If the “Press the PBC button on the device which supports PBC button to connect within 120 seconds” message appears, press the PBC button on the device to connect.

For more information, refer to the wireless network

✎

setup manual of the device to be connected.

5. If the device is connected properly to the TV after starting count on message box then message box will be disappeared automatically.

If the connection fails, please retry after 2 minutes.

✎

If Your TV Fails to Connect to the Internet

Your TV may not be able to connect to the Internet because your ISP has permanently registered the MAC address (a unique identifying number) of your PC or modem, which it then authenticates each time you connect to the Internet as a way of preventing unauthorized access. As your TV has a different MAC address, your ISP can not authenticate its MAC address, and your TV can not connect.

To resolve this problem, ask your ISP about the procedures required to connect devices other than a PC (such as your TV) to the Internet.

If your Internet service provider requires an ID or password to connect to the Internet, your TV may not be able to connect to the Internet. If this is the case, you must enter your ID or password when connecting to the Internet.

The internet connection may fail because of a ﬁrewall problem. If this is the case, contact your Internet service

provider. If you cannot connect to the Internet even after you

have followed the procedures of your Internet service provider, please contact Samsung Electronics.

Page 30

Advanced Features

SUM

Media Play

Enjoy photos, music and/or movie ﬁles saved on



a USB Mass Storage Class (MSC) device and/or your PC.

Videos

Change Device

View Devices E Enter R Return

Connecting a ¦ USB Device

1. Turn on your TV.

2. Connect a USB device containing photo, music and/or movie ﬁles to the USB 1

(HDD) or USB 2 jack on the side of the TV.

3. When USB is connected to the TV, popup window appears. Then you can select Media Play.

USB Drive

TV Side Panel

¦ Connecting to the PC through network

You can play pictures, music and videos saved on your PC or on your TV through a network connection in the Media Play mode.

If you use ✎Media Play through saved file on your PC, you should download “PC Share Manager” and users manual from “www.samsung.com.”

LAN

External Modem

(ADSL/VDSL/Cable TV)

TV Side Panel

Samsung

Wireless

LAN

Adapter

Wireless IP

sharer

LAN Cable

1. For more information on how to conﬁgure your network, refer to ‘Network Connection’.

You are recommended to locate both TV and PC in same subnet. The ﬁrst 3 parts of the subnet address of the TV and – the PC IP addresses should be the same and only the last part (the host address) should be changed. (e.g. IP Address:

123.456.789.**)

2. Using a LAN cable, connect between the external modem and the PC onto which the Samsung PC Share Manager program will be installed.

You can connect the TV to the PC directly without connecting it through a Sharer (Router). –

English

Page 31

English

04 Advanced Features

Functions that are not supported when connecting to a PC through a network:

✎

The xBackground Music and Background Music Setting functions. Sorting files by preference in the xPhoto, Music, and Movie folders. The x (REW) or µ (FF) button while a movie is playing.

The Divx DRM, Multi-audio, embedded caption does not supported.

✎

Samsung PC Share manager should be permitted by the firewall program on your PC.

✎

When you use ✎Media Play mode through a network connection, According to functions of the provided server:

The sorting method may vary.

The scene search function may not be supported.

The xPlay Continuously function, which resumes playing of a video, may not be supported.

The – Play Continuously function does not support multiple users. (It will have only memorized the point where the most recent user stopped playing.)

The x

(REW), µ (FF) or  (Pause) buttons may not work depending on the content information.

If you experience any file stuttering issue while playing a video over a wireless network, we recommend using a wired

✎

network. It might not work properly with unlicensed multimedia files.

✎

Need-to-Know List before using ✎Media Play

MTP (Media Transfer Protocol) is not supported.

The file system supports FAT16, FAT32 and NTFS.

Certain types of USB Digital camera and audio devices may not be compatible with this TV.

Media Play only supports USB Mass Storage Class (MSC) devices. MSC is a Mass Storage Class Bulk-Only

Transport device. Examples of MSC are Thumb drives, Flash Card Readers and USB HDD (USB HUB are not supported). Devices should be connected directly to the TV’s USB port.

Before connecting your device to the TV, please back up your files to prevent them from damage or loss of data.

SAMSUNG is not responsible for any data file damage or data loss. Connect a USB HDD to the dedicated port, xUSB1 (HDD) port. Do not disconnect the USB device while it is loading.

MSC supports MP3 and JPEG files, while a PTP device supports JPEG files only.

The higher the resolution of the image, the longer it takes to display on the screen.

The maximum supported JPEG resolution is 15360X8640 pixels.

For unsupported or corrupted files, the “Not Supported File Format” message is displayed.

If the files are sorted by Basic View, up to 1000 files can be displayed in each folder.

MP3 files with DRM that have been downloaded from a non-free site cannot be played. Digital Rights Management

(DRM) is a technology that supports the creation of content, the distribution and management of the content in an integrated and comprehensive way, including the protection of the rights and interests of the content providers, the prevention of the illegal copying of contents, as well as managing billings and settlements.

If more than 2 PTP devices are connected, you can only use one at a time.

If more than two MSC devices are connected, some of them may not be recognized. A USB device that requires high

power (more than 500mA or 5V) may not be supported. If an over-power warning message is displayed while you are connecting or using a USB device, the device may not

be recognized or may malfunction. If the TV has been no input during time set in xAuto Protection Time, the Screensaver will run. The power-saving mode of some external hard disk drives may be released automatically when connected to the TV.

If a USB extension cable is used, the USB device may not be recognized or the files on the device may not be read.

If a USB device connected to the TV is not recognized, the list of files on the device is corrupted or a file in the list is

not played, connect the USB device to the PC, format the device and check the connection. If a file deleted from the PC is still found when Media Play is run, use the “Empty the Recycle Bin” function on the PC

to permanently delete the file.

Page 32

Advanced Features

Jan.10.2010

/Movie 01.avi 1/1

Movie 01.avi

SUM

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

Screen Display ¦

Move to the ﬁle you desired using the up/down/right/left buttons and then press the ENTERE or  (Play) button. The ﬁle is played.

Supports the ✎Device Mode and Contents Mode in Media Play homepage.

You can ascertain the selected ﬁle

Information :

Videos



name and the number of ﬁles and

page.

File List Section : You can conﬁrm the ﬁles and groups that is sorted by each

Sort List Section :

category.

Displays sorting standard.

Sorting standard is

✎

different depending on the contents.

Change Device

Select Sorting T Tools

Operation Buttons

Red (Change Device): Selects a connected device. Green (Preference): Sets the ﬁle preference. (not supported in Basic view) Yellow (Select): Selects multiple ﬁles from ﬁle list. Selected ﬁles are marked

with a symbol.

Blue (Sorting): Selects the sort list.

Tools: Displays the option menu.

Using the ✎

or µ button, ﬁle list can move to next or previous page.

Videos

Playing a Video

1. Press the  or  button to select Videos, then press the ENTERE button in the Media Play menu.

2. Press the  button to select the desired video in the ﬁle list.

3. Press the ENTERE button or  (Play) button.

The selected ﬁle is displayed on the top with its playing time. – If video time information is unknown, play time and progress bar are not displayed. – During playing the video, you can explore using –  and  button.

In this mode, you can enjoy movie clips contained on a Game, but

✎

you cannot play the Game itself.

Supported Subtitle Formats y

Name File extension Format

MPEG-4 time-based text .ttxt XML

SAMI .smi HTML

SubRip .srt string-based SubViewer .sub string-based Micro DVD .sub or .txt string-based

English

E Chaptering L Jump T Tools R Return

Page 33

English

04 Advanced Features

Supported Video Formats y

File Extention Container Video Codec Resolution

Divx 3.11 / 4.x / 5.1 / 6.0 1920x1080 6 ~ 30 8

*.avi

*.mkv

*.asf ASF

*.wmv ASF Window Media Video v9 1920x1080 6 ~ 30 25 WMA

*.mp4 MP4

*.3gp 3GPP

*.vro

*.mpg

*.mpeg

*.ts *.tp

*.trp

AVI

MKV

VRO VOB

XviD 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

Divx 3.11 / 4.x / 5.1 / 6.0 1920x1080 6 ~ 30 8

XviD 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

XVID 1920x1080 6 ~ 30 8

H.264 BP / MP / HP 1920x1080 6 ~ 30 25

MPEG4 SP / ASP 1920x1080 6 ~ 30 8

MPEG1 1920x1080 24 / 25 / 30 30 MPEG2 1920x1080 24 / 25 / 30 30 MPEG1 1920x1080 24 / 25 / 30 30

H.264 1920x1080 6 ~ 30 25

MPEG2 1920x1080 24 / 25 / 30 30

H.264 1920x1080 6 ~ 30 25

VC1 1920x1080 6 ~ 30 25

Frame rate

(fps)

Bit rate (Mbps)

Audio Codec

MP3 / AC3 / LPCM /

ADPCM / DTS Core

MP3 / AC3 / LPCM /

ADPCM / WMA

MP3 / ADPCM / AACMPEG4 SP / ASP 1920x1080 6 ~ 30 8

ADPCM / AAC / HE-AAC

AC3 / MPEG / LPCM

AC3 / MPEG / LPCM / AACMPEG2 1920x1080 24 / 25 / 30 30

AC3 / AAC / MP3 / DD+

Other Restrictions

NOTE

✎

If there are problems with the contents of a codec, the codec will not be supported.

If the information for a Container is incorrect and the file is in error, the Container will not be able to play

correctly. Sound or video may not work if the contents have a standard bitrate/frame rate above the compatible Fram/sec

listed in the table above. If the Index Table is in error, the Seek (Jump) function is not supported.

/ HE-AAC

Supports up to H.264, Level 4.1• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 and AVCHD are not • supported. XVID, MPEG4 SP, ASP :•

Below 1280 x 720: 60 frame max – Above 1280 x 720: 30 frame max –

GMC 2 over is not support. • H.263 is not supported.• Only Samsung Techwin MJEPG is supported.•

Video Decoder Audio Decoder

Supports up to WMA 7, 8, 9, STD• WMA 9 PRO does not support 2 channel excess multi channel or • lossless audio. WMA sampling rate 22050Hz mono is not supported.•

Page 34

Advanced Features

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

3/15

I Love you

Jhon

Music 1

No Singer

Music 2

No Singer

Music 3

No Singer

Music 4

No Singer

Music 5

No Singer

I Love You

Jhon

1st Album Pop 2010

4.2MB

01:10 / 04:02

SUM

Playing movie ﬁle continuously (Resume Play)

If you exit the playing Videos function, it can be played later from the point where it was stopped.

If you will press the ✎ENTERE button during playing the file, you can explore scene divided into 5 chapters you want.

1. Select the movie ﬁle you want to play continuously by pressing

the  or  button to select it from the ﬁle list section.

2. Press the  (Play) / ENTERE button.

3. Select Play Continuously (Resume Play) by pressing the Blue

button. The Movie will begin to play from where it was stopped.

The Blue button is available when resuming play.

✎

If the ✎Cont. movie play help function is set to On in the Settings menu, a pop-up message will appear when you resume play a movie file.

Music

Playing a Music

1. Press the  or  button to select Music, then press the ENTERE button in the Media Play menu.

2. Press the  button to select the desired ﬁle in the ﬁle list.

3. Press the ENTERE button or  (Play) button.

During music playback, you can search using –  and  button.  – (REW) and µ buttons do not function during play.

Only displays the files with MP3 and PCM file extension. Other file

✎

extensions are not displayed, even if they are saved on the same USB device.

If the sound is abnormal when playing MP3 files, adjust the

✎

Equalizer in the Sound menu. (An over-modulated MP3 file may cause a sound problem.)



Resumes playing from the last viewed scene.

Play continuously E Chaptering

L Jump T Tools R Return

Jump T Tools R Return



Creating My Playlist

1. Press the ///button to select the tracks you want to add and press the TOOLS button.

2. Select Add My Playlist.

3. When the Add My Playlist menu appears, select New My Playlist.

To add to an old play list, simply select the play list you want to add music to.

✎

4. The newly created or updated playlist will be in the main Music page.

Playing MyPlaylist

Select the My Playlist folder and it will play automatically. Press the  or  button to select a different music ﬁle within the play list.

English

Page 35

English

04 Advanced Features

Image1024.jpg 1024x768 2010/2/1 3/15

SUM

Photos

1/1

/Movie 01.avi

SUM

Movie 01.avi

Jan.10.2010

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi

Viewing a Photo (or Slide Show)

1. Press the  or  button to select Photos, then press the

ENTERE button in the Media Play menu.

2. Press the  button to select the desired photo in the ﬁle list.

3. Press the ENTERE button or  (Play) button.

While a photo list is displayed, press the – button on the remote control to start slide show.

All ﬁles in the ﬁle list section will be displayed in the slide show. – During the slide show, ﬁles are displayed in order from currently –

being shown.

Music files can be automatically played during the Slide Show if the

✎

Background Music is set to On.

The ✎BGM Mode cannot be changed until the BGM has finished loading.

Playing the multiple ﬁles ¦



(Play) / ENTERE

Normal

LT Tools R Return

Playing the selected video / music / photo ﬁles

1. Press the Yellow button in the ﬁle list to select the desired ﬁle.

2. Repeat the above operation to select multiple ﬁles.

NOTE

✎

The ( xc

) mark appears to the left of the selected files.

To cancel a selection, press the yellow button again.

To deselect all selected files, press the xTOOLS button and select Deselect All.

3. Press the TOOLS button and select Play Selected Contents.

Playing the video / music / photo ﬁle group

1. While a ﬁle list is displayed, move to the any ﬁle in desired group.

2. Press the TOOLS button and select Play Current Group.

Media Play Additional Function ¦

Sorting the ﬁle list

Press the blue button in the ﬁle list to sort the ﬁles.

Category Operations Videos Music Photos Basic View

Title

Preference

Latest Date

Earliest Date

Artist

Album

Genre

Mood

Monthly

It shows whole folder. You can view the photo by selecting the folder.

It sorts and displays the ﬁle title in Symbol/Number/Alphabet/Special order. It sorts and displays the ﬁle by preference. You can change the ﬁle preference in

the ﬁle list section using the green button It sorts and shows ﬁles by latest date.

It sorts and shows ﬁles by earliest date.

It sorts the music ﬁle by artist in alphabetical

It sorts the music ﬁle by album in alphabetical order.

It sorts music ﬁles by the genre.

It sorts music ﬁles by the mood. You can change the music mood information. It sorts and shows photo ﬁles by month. It sorts only by month (from January to

December) regardless of year.

Videos

Change Device

 

Select Sorting T Tools

✓ ✓ ✓

✓ ✓

✓

Page 36

Advanced Features

Videos / Music / Photos Play Option menu

During playing a ﬁle, press the TOOLS button.

Option menu Operations Videos Music Photos Title You can move the other ﬁle directly. Repeat Mode You can play movie and music ﬁles repeatedly.

Picture Size (Mode1 / Mode2 / Original)

Picture Setting You can adjust the picture setting. (P. 14, 15, 16, 17) Sound Setting You can adjust the sound setting. (P. 17, 18)

Subtitle Setting

Audio

Stop Slide Show / Start Slide Show

Slide Show Speed You can select the slide show speed during the slide show. Slide Show Effect You can set variously the slide show effect.

Background Music

Zoom You can zoom into images in full screen mode. Rotate You can rotate images in full screen mode. Home Background You can move the ﬁle to the Media Play desktop. Information You can see detailed information about the played ﬁle.

You can adjust the picture size for preference.

You can play the video ﬁle with Subtitle. This function only works if the subtitles are the same ﬁle name as the video ﬁle.

You can enjoy video in one of supported language as required. The function is only enabled when steam-type ﬁles which support multiple audio formats are played.

You can start or stop a Slide Show.

You can set and select background music when watching a Slide Show.

✓

✓ ✓

✓

✓ ✓

✓ ✓ ✓

✓

✓ ✓ ✓

✓

Settings

Using the Setup Menu

Background Setting ■ : Select to display the background you want. Cont. movie play help (resume play) (On / Off) ■ :: Select to display the help pop-up message for continuous movie

playback. Get the DivX® VOD registration code ■ : Shows the registration code authorized for the TV. If you connect to the DivX web

site and register the registration code with a personal account, you can download VOD registration ﬁle. If you play the VOD registration using Media Play, the registration is completed.

For more information on DivX® VOD, visit www.DivX.com.

✎

Get the DivX® VOD deactivation code ■ : When DivX® VOD is not registered, the registration deactivation code is displayed. If you execute this function when DivX® VOD is registered, the current DivX® VOD registration is deactivated.

Information ■ : Select to view information about the connected device.

English

Page 37

English

04 Advanced Features

Anynet+

What is Anynet+?

Anynet+ is a function that enables you to control all connected Samsung devices that support Anynet+ with your Samsung TV’s remote. The Anynet+ system can be used only with Samsung devices that have the Anynet+ feature. To be sure your Samsung device has this feature, check if there is an Anynet+ logo on it.

To connect to Home Theatre

1. Connect the HDMI IN (1(DVI), 2, 3 or 4) jack on the TV and the HDMI OUT jack of the corresponding Anynet+ device using

an HDMI cable.

2. Connect the HDMI IN jack of the home theatre and the HDMI OUT jack of the corresponding Anynet+ device using an

HDMI cable.

NOTE ✎

Connect the Optical cable between the xDIGITAL AUDIO OUT (OPTICAL) jack on your TV and the Digital Audio Input on the Home Theatre.

When following the connection above, the Optical jack only outputs 2 channel audio. You will only hear sound

from the Home Theatre’s Front Left and Right speakers and the subwoofer. If you want to hear 5.1 channel audio, connect the DIGITAL AUDIO OUT (OPTICAL) jack on the DVD / satellite box (i.e. Anynet Device 1 or 2) directly to the Amplifier or Home Theatre, not the TV.

Connect only one Home Theatre.

You can connect an Anynet

Anynet

works when the AV device supporting Anynet+ is in the standby or on status.

supports up to 12 AV devices in total. Note that you can connect up to 3 devices of the same type.

device using the HDMI cable. Some HDMI cables may not support Anynet+ functions.

Home Theatre

Optical Cable

Anynet+ Device 1

HDMI 1.3 Cable

Anynet+ Device 2, 3, 4

Anynet+ Menu

The Anynet+ menu changes depending on the type and status of the Anynet+ devices connected to the TV.

Anynet+ Menu Description

View TV Changes Anynet+ mode to TV broadcast mode.

Device List Shows the Anynet+ device list.

Recording: (*recorder) Starts recording immediately using the recorder. (This is only available for devices that

support the recording function.)

(device_name) MENU Shows the connected device menus. E.g. If a DVD recorder is connected, the disc menu of

the DVD recorder will appear.

(device_name) INFO Shows the play menu of the connected device. E.g. If a DVD recorder is connected, the

play menu of the DVD recorder will appear.

Stop Recording: (*recorder) Stops recording.

Receiver Sound is played through the receiver.

If more than one recording device is connected, they are displayed as (*recorder) and if only one recording device is connected, it will be represented as (*device_name).

Page 38

Advanced Features

Setting Up Anynet ¦

Setup ■ Anynet+ (HDMI-CEC) (Off / On): To use the Anynet+ Function, Anynet+ (HDMI-CEC) must be set to On.

When the ✎Anynet+ (HDMI-CEC) function is disabled, all the Anynet+ related operations are deactivated.

Auto Turn Off (No / Yes): Setting an Anynet+ Device to turn off automatically when the TV is turned off.

The active source on the TV must be set to TV to use the Anynet

✎

Even if an external device is still recording, it may turn off.

✎

function.

Switching between Anynet ¦

1. Anynet+ devices connected to the TV are listed.

If you cannot find a device you want, press the red button to refresh the list.

✎

2. Select a device and press the ENTERE button. You can switch to the selected device.

Only when you set ✎Anynet+ (HDMI-CEC) to On in the Application menu, the Device List menu appears.

Switching to the selected device may take up to 2 minutes. You cannot cancel the operation during the switching

operation. If you have selected external input mode by pressing the SOURCE button, you cannot use the Anynet

Make sure to switch to an Anynet+ device by using the Device List.

Devices

Recording ¦

You can make a recording of a TV programme using a Samsung recorder.

1. Select Recording.

When there are more than two recording devices

✎

When multiple recording devices are connected, the recording devices are listed. Select one recording device in

the Device List.

When the recording device is not displayed, select ✎Device List and press the Red button to search devices.

2. Press the EXIT button to exit.

You can record the source streams by selecting ✎Recording: (device_name). Pressing the

✎ 

another device, the video from the device is recorded. Before recording, check whether the antenna jack is properly connected to the recording device. To properly

✎

connect an antenna to a recording device, refer to the recording device’s users manual.

(REC) button will record whatever you are currently watching. If you are watching video from

function.

English

Page 39

English

04 Advanced Features

Listening through a Receiver ¦

You can listen to sound through a receiver (i.e Home Theatre) instead of the TV speaker.

1. Select Receiver and set to On.

2. Press the EXIT button to exit.

If your receiver supports audio only, it may not appear in the device list.

✎

The receiver will work when you have properly connected the optical in jack of the receiver to the ✎DIGITAL AUDIO

OUT (OPTICAL) jack of the TV.

When the receiver (i.e Home Theatre) is set to On, you can hear sound output from the TV’s Optical jack. When the

✎

TV is displaying a DTV (aerial) signal, the TV will send out 5.1 channel sound to the receiver. When the source is a digital component such as a DVD and is connected to the TV via HDMI, only 2 channel sound will be heard from the receiver.

NOTE

✎

You can only control Anynet

The TV remote control may not work under certain conditions. If this occurs, reselect the Anynet

The Anynet

functions do not operate with other manufacturers’ products.

devices using the TV remote control, not the buttons on the TV.

device.

Troubleshooting for Anynet ¦

Problem Possible Solution

Anynet+ does not work. Check if the device is an Anynet•

I want to start Anynet+. Check if the Anynet•

I want to exit Anynet+. Select • View TV in the Anynet+ menu.

The message “Connecting to Anynet+ device...” appears on the screen.

The Anynet+ device does not play. You cannot use the play function when • Plug & Play (Initial setup) is in progress.

The connected device is not displayed.

The TV programme cannot be recorded.

The TV sound is not output through the receiver.

Connect only one receiver (home theatre).• Check if the Anynet• Check the Anynet• Check whether Anynet• Check whether the TV remote control is in TV mode.• Check whether it is Anynet•

Anynet•

does not work in certain situations. (Searching channels, operating Media Play or Plug & Play (Initial

setup), etc.) When connecting or removing the HDMI cable, please make sure to search devices again or turn your TV off • and on again. Check if the Anynet•

in the Anynet+ Setup menu. Press the • TOOLS button to display the Anynet+ menu and select a menu you want.

Press the • SOURCE button on the TV remote control and select a device other than Anynet+ devices. Press • P >/<, PRE-CH, and FAV.CH to change the TV mode. (Note that the channel button operates only when a tuner-embedded Anynet+ device is not connected.)

You cannot use the remote control when you are conﬁguring Anynet• Use the remote control when the Anynet•

Check whether or not the device supports Anynet• Check whether or not the HDMI Cable is properly connected.• Check whether • Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu. Search Anynet• You can connect an Anynet• functions. If it is terminated by an abnormal situation such as disconnecting the HDMI cable or power cord or a power • failure, please repeat the device scan.

Check whether the antenna jack on the recording device is properly connected.•

Connect the optical cable between TV and the receiver.•

device power cord is properly connected.

device’s Video/Audio/HDMI Cable connections.

Function of Anynet+ device is set on.

device is properly connected to the TV and check if the Anynet+ (HDMI-CEC) is set to On

devices again.

device. The Anynet+ system supports Anynet+ devices only.

(HDMI-CEC) is set to On in the Anynet+ setup menu.

exclusive remote control.

setting or switching to view mode is complete.

functions.

device using the HDMI Cable only. Some HDMI cables may not support Anynet

or switching to a view mode.

Page 40

Advanced Features

Getting Started with Internet@TV ¦

Internet@TV

Internet@TV brings useful and entertaining

Recommended

contents and services directly from the web to

NOTE

✎

your TV.

Samsung Apps Settings

My Applications

D

Configure the network settings before using xInternet@TV. For more information, refer to “Network Connection”. (P. 24) Unsupported fonts within the provider’s content will not display normally.

Slow responses and/or interruptions may occur, depending on your network conditions.

English may be only supported in application service depending on region.

This feature is not available in all locations.

If you experience a problem using an application, please contact the content provider.

According x to circumstances of the contents provider, an application’s updates or the application itself may be discontinued. Depending on your country’s regulations, some application may have limited service or not be supported.

Screen Display

Displays the current channel.

TV Screen:

Information:

Displays notices, new

applications, and

advertisemevnts brought to

you by Samsung product

introductions.

Application service:

You can experience

various service by provided

samsung.

Samsung Apps Settings

Internet@TV Settings: Edit and conﬁgure application and Internet@TV settings.

Recommended

My Applications

D

by Date 1/1

Sort by R Return

Controls :

• Red (Login): To log in to to Internet@TV.

• Green (Mark as Favorite): To mark the application as a

favorite.

• Blue (Sort by): To sort the application.

• Return: To return to the previous menu.

The colour buttons may work differently depending on the

✎

application.

Recommended Applications: Displays the recommended service by Samsung. You are not able to add or delete a service in this list.

Downloaded Applications: Displays the downloaded applications through the Samsung Apps.

by Date 1/1

Sort by R Return

English

Page 41

English

04 Advanced Features

Account Login

For an application with multiple categories, use  and  to access the different categories.

User account :



For a more enjoyable application experience, register

✎

and log in to your account. For instructions on creating an account, refer to ✎Setting

up Internet@TV  Internet@TV ID  Create.

1. Press the Red button in Internet@TV home page.

2. Select desired User account, then press the ENTERE

button.

If you want create account, press Red button then

✎

create account OSD window appear.

3. Enter the Password.

When login succeeds, User account will be

✎

displayed on the screen.

adgjm

R Cancel

Setting up Internet@TV ¦

Settings

Create IDs and conﬁgure Internet@TV settings from this screen. Highlight Settings using  and  buttons and press the ENTERE button.

Settings









System Setup ■

Ticker Autorun ✎ may not be supported depending

on country.

Ticker Autorun (Off / On): Enable/disable ticker autorun upon powering on the TV.

Channel Bound Service (Off / On): Some channels support application as an Internet data service, allowing you to access the Internet service while watching TV.

Only available if supported by the broadcaster.

✎

 

 





Reset

R Return

Reset: Resets Internet@TV settings to factory default settings.

Change the Service Lock password

The default password set is "0-0-0-0."

✎

If you forget the password, press the following

✎

sequence of remote control buttons to reset the password to “0-0-0-0”: POWER (off)  MUTE  9  2  8  POWER (on).

Internet@TV ID ■ You can use this menu when creating, deleting the

account. You can control your account including contents site’s account information.

Account is only for internet@TV.

✎

Create: Create an account and link it with desired service application.

NOTE

✎

Account will be made less than 10.

Maximum number of characters is 10.

How to create Internet@TV ID

Before create User account, you should download the application ﬁrst on the Samsung Apps.

1. Using the ///button, select Settings. Then press the ENTERE button.

2. Press the  button to select Internet@TV ID, then press the ENTERE or  button.

3. Select Create. The Keypad screen will appear.

4. The keypad OSD will be displayed on the screen.

Using the Keypad

Pressing the – button on the remote while you are using the Screen Keypad enables you to change the text ﬁelds to lower case, upper case, numbers and icons.

You can use this Screen Keypad in a several Internet@ TV applications.

Here is how to input characters.

4-1. For example, suppose that you want to input

“105Chang”.

4-2. Press the – button on the remote twice to change

the input mode from lower case to numbers.

4-3. Press the 1, 0 and 5 button in numerical order.

4-4. Press the – button on the remote 3 times to change

the input mode from numbers to upper case.

4-5. Press the 2 button on the remote 3 times to input C.

4-6. Press the – button on the remote 3 times to change

the input mode from upper case to lower case.

4-7. Press buttons on the remote to input the rest of

“Chang”. When done, press the ENTERE button.

Page 42

Advanced Features

5. Using the number buttons, enter the User account and Password.

Password must be numbers only.

Using the xx– button, you can change the text fields

to lower case, upper case, numbers and icons. You can delete the entered character using the xPRE-

CH button.

Using the x (REW) or µ (FF) button, you can select icon you want to enter in icon keypad screen.

6. Account created. You can use the services provided by all users of your Samsung TV with a single login by linking the users’ account to the TV ID. If you want to register a service site ID, select Yes . Service Site list will appear on the screen.

7. Select Register of the Service Site you want, then press the EENTERE button.

8. Using number buttons, enter your application site ID and password. Then press the ENTERE button.

9. Registered successfully. If you add another service site, select Yes. then press the ENTERE button, go to step

10. When completed, select OK. Then press the ENTERE button.

Manager

Service Site – : Register login information for service

sites such as YouTube.

Change Password – : Change account password. Delete – : Delete the account.

If you forget the password, press the following

✎

sequence of remote control buttons to reset the password to “0-0-0-0”: POWER (off)  MUTE  9  2  8  POWER (on).

Service Manager ■ : Delete and lock application installed to Internet@TV.

Lock : Lock the application

Accessing a locked widget requires the password.

✎

Delete : Delete the application Properties ■ : Display information about Internet@TV. Use

the Check the speed of your internet connection option to test your network connection.

Using the Internet@TV service ¦

Samsung Apps

Samsung Apps is a store for downloading applications to be

used on Samsung TV/AV equipment. Users can enjoy a variety of contents like videos, music, photos, games, useful information etc. using the downloaded applications. Additional applications will be available hereafter.

Samsung AppS

What’s New!

Video

Games

Sports

Lifestyle

Information

Other

My Page

Help

Using the colour buttons with the ✎Samsung Apps.

x x

mode.

Featured, Most Downloaded, Most Recent or Name.

R x Return: Moves to previous menu.

Using the Samsung Apps by category

The following categories are available:

What’s New y : Displays newly registered applications. Video y : Displays various video media such as movies, TV

shows and short length videos. Games y : Displays various games such as sudoku and

chess. Sports y : Displays various sports media such as match

information, images and short length video. Lifestyle y : Includes various lifestyle media services such

as music, personal photo management tools and social networking such as Facebook and Twitter.

Information y : Includes various information services such as news, stocks and weather.

Others y : Includes other miscellaneous services. My Page y : Displays the application list and your cyber

cash balance.

✎

Help y : If you have questions about Internet@TV, check this section ﬁrst.

Featured

Most downloaded

Travel

Most recent Name

Thumbnail View D

Free

Sort By R Return

Red (Login): To log in to the internet service. Green (Thumbnail View): To change the view

Blue (Sort By): To sort the application by

Starting in the middle of 2010 (US and Korea only), you can purchase cyber-cash for buying applications through tv.samsung.com.

English

Page 43

English

04 Advanced Features

Troubleshooting ¦ for internet@TV

Problem Possible Solution

Some application contents only have English. How can I change the language?

Some application services do not work.

When a network error occurred, I cannot use other menus except setting menu.

Is there any possibility to show adult movies on YouTube?

The application content language may be different from widget user interface language.

It depends on service provider. Check with that service provider.

Refer to help website for widget service provider information. If network connection does not work, your service might be limited.

Because all of function except setting menu are needed to connect internet. Basically, at the list on the menu it is ﬁltered out. But by using search function, It

can be shown. In this case, using the Widget Gallery lock the widget service.

Help ¦ Website

Approaching step may be changed later on.

✎

It can be different links for special countries.

✎

Country Website

Austria

Belgium

Czech Denmark Finland France Germany Greece Hungary Ireland Italy Netherlands Norway Poland Portugal Slovakia Spain Sweden

Switzerland

United Kingdom Turkey Estonia Latvia Lithuania Russia Ukraine

www.samsung.com  Produkte  Fernseher  medi@2.0  Internet@TV www.samsung.com  Producten  televisies  medi@2.0  Internet@TV www.samsung.com  Produits  téléviseurs  medi@2.0  Internet@TV www.samsung.com  Produkty  televizory  medi@2.0  Internet@TV www.samsung.com  Produkter  stue & soveværelse  medi@2.0  Internet@TV www.samsung.com  Tuotteet  kodinelektroniikka  medi@2.0  Internet@TV www.samsung.com  Produits  télévisions  medi@2.0  Internet@TV www.samsung.com  Privatkunden  Fernseher  medi@2.0  Internet@TV www.samsung.com  medi@2.0  Internet@TV www.samsung.com  Termékek  televíziók  medi@2.0  Internet@TV www.samsung.com  Products  Television  medi@2.0  Internet@TV www.samsung.com  Prodotti  TV  medi@2.0  Internet@TV www.samsung.com  Producten  televisies  medi@2.0  Internet@TV www.samsung.com  Produkter  hverdagsrom & soverom  medi@2.0  Internet@TV www.samsung.com  Produkty  telewizory  medi@2.0  Internet@TV www.samsung.com  Produtos para Consumidores  televisores  medi@2.0  Internet@TV www.samsung.com  Produkty  televízory  medi@2.0  Internet@TV www.samsung.com  Productos  televisores  medi@2.0  Internet@TV www.samsung.com  Produkter  vardagsrum & sovrum  medi@2.0  Internet@TV www.samsung.com  Produits  télévisions  medi@2.0  Internet@TV www.samsung.com  Produkte  Fernseher  medi@2.0  Internet@TV www.samsung.com  Products  Television  medi@2.0  Internet@TV www.samsung.com  Tüketici Ürünleri  televizyon  medi@2.0  Internet@TV www.samsung.com  Klientidele  Televiisorid  medi@2.0  Internet@TV www.samsung.com  Klientiem  Televizori  medi@2.0  Internet@TV www.samsung.com  Namams  Televizoriai  medi@2.0  Internet@TV www.samsung.com  medi@2.0  Internet@TV www.samsung.com  medi@2.0  Internet@TV

Page 44

Advanced Features

AllShare

3/7

AllShare

About AllShare ¦

AllShare connects your TV and mobile phones and other

devices which are compatible with your TV through a network. On your TV, you can view call arrivals, SMS messages and schedules set on your mobile phones. In addition, you can play media contents including videos, photos and music saved on your mobile phones or the other devices (such as your PC) by controlling them on the TV via the network. Additionally, you can use your TV as a monitor for your mobile when browsing a web page.

For more information, visit “www.samsung.com” or

✎

contact the Samsung call center. Mobile devices may need additional software installation. For details, refer to each user’s guide.

Setting Up the AllShare ¦

Setup

Message (On / Off) ■ : Enables or disables the message

function (for call arrivals SMS messages and schedules set on your mobile phones).

Media (On / Off) ■ : Enables or disables the media function. When the media function is on, it plays videos, photos and music from a mobile phone or other device that supports ScreenShare.

ScreenShare (On / Off) ■ : Enables or disables ScreenShare accesses various contents from mobile phones or other ScreenShare supporting devices.

TV name ■ : Sets the TV name so you can ﬁnd it easily on a mobile device.

If you select ✎User Input, you can type on the TV using the OSK (On Screen Keyboard).

 

Setup

 

Messange

 

Media

TV name : Home TV

ScreenShare

Message / Media / ScreenShare

Shows a list of mobile phones or connected devices which have been set up with this TV for using the Message, Media, or ScreenShare function.

The ✎Media function is available in all mobile devices which support DLNA DMC.

Allowed / Denied ■ : Allows/Blocks the mobile phone. Delete ■ : Deletes the mobile phone from the list.

This function only deletes the name of the mobile

✎

from the list. If the deleted mobile device is turned on or trieds to connect to the TV, it may appear on the list again.

Using the Message Function

Using this function, you view call arrivals, SMS messages and schedules set on the mobile phone through the alarm window while watching TV.

NOTE

✎

To disable the alarm window, set xMessage to Off in Setup of AllShare.

If xOK is selected, or if OK is not selected after the message has appeared three times, the message will be deleted. The message is not deleted from the mobile phone.

The alarm window can be displayed while using

some applications such as Media Play etc. To view the contents of a message, switch to TV viewing mode.

When a message from an unknown mobile phone is

displayed, select the mobile phone on the message menu in AllShare and select Denied to block the phone.

Message View

If a new SMS message arrives while you are watching TV, the alarm window appears. If you click the OK button, the contents of the message are displayed.

You can configure the viewing settings for SMS

✎

messages on your mobile phones. For the procedures, refer to the mobile phone manual.

Some types of characters may be displayed as

✎

blank or broken characters.

English

Select R Return e Exit

Setup R Return

Page 45

English

04 Advanced Features

Call Arrival Alarm

"Unknown Device 0" is requesting that the media ﬁle be allowed to play. If you wish to allow the media ﬁle to be played at your device, please press "Allow", otherwise press "Deny". You can also change the setting (or resetting) of this feature at "AllShare Setup".

Warning: Please note that if your device is connected to unsecured or unfamiliar network, unwanted or inappropriate contents might be played. If you are not sure about the network's identity or content's appropriateness, we strongly recommend that you do not "Allow" the request to play.

Allow

Deny

My Mobile

Contacts Calendar Doc viewer

If a call arrives while you are watching TV, the alarm window appears.

Schedule Alarm

While you are watching TV, the alarm window appears to display the registered event.

You can configure viewing settings for schedule

✎

contents on your mobile phones. For the procedures, refer to the mobile phone manual.

Some special characters may be displayed as

✎

blank or broken characters.

Using the Media Function

An alarm window appears informing the user that the media contents (videos, photos, music) sent from a mobile phone will be displayed on your TV. The contents are played automatically 3 seconds after the alarm window appears. If you press the RETURN or EXIT button when the alarm window appears, the media contents are not played.

NOTE

✎

If the media function executes for the first time, the

warning popup window appears. Press Allow button, then you can use Media function on that device.

Using ScreenShare Function

Using ScreenShare, you can browse various web contents provided by the mobile phone. For example, the image below displays an access page for contents on a mobile. You can read the mobile’s ﬁles and view the phone book and calendar on the TV. Also, in the phone book, you can make a call to another person, or send to SMS.

NOTE

✎

You must have ScreenShare installed on your

Samsung Mobile phone/device to use this feature. Doc Viewer can read files in doc format, but cannot

modify them. The screen display may differ depending on the

connected device.

Select Return

Using your Samsung Phone to Operate Your TV

Before you can use this feature, you must connect to a Samsung mobile phone that supports ScreenShare functions. When operating the TV with your mobile phone, only the POWER, -VOL +, z and MUTE buttons are supported.

Even if you keep pressing down on a control button

✎

(channel or volume) on the mobile phone the value will only go up or down by one unit.

To turn off the media contents transmission from

the mobile phone, set Media to Off in the AllShare setup.

Contents may not be played on your TV depending

on their resolution and format. The xENTERE and  /  buttons may not work

depending on the type of media content. Using the mobile device, you can control the media

playing. For details, refer to each mobile’s user’s guide.

When you want to play media contents from

your PC, select the PC icon on the main display of AllShare. Then the TV’s Media Play menu automatically changes. For more detail information, refer to “Media Play”.

Page 46

Other Information

ABCD

Other Information

Analogue Channel Teletext Feature

The index page of the Teletext service gives you information on how to use the service. For Teletext information to be displayed correctly, channel reception must be stable. Otherwise, information may be missing or some pages may not be displayed.

You can change Teletext pages by pressing the numeric buttons on the remote control.

✎

/ (Teletext on/mix):

Activate the Teletext mode after selecting the channel providing the Teletext service. Press it twice to overlap the Teletext mode with the current broadcasting screen.

8 (store): Store the Teletext

pages.

4 (size): Display the double-

size letters on the upper half of the screen. For the lower half of the screen, press it again. To display the normal screen, press it once again.

9 (hold): Hold the display

on a given page if the selected page is linked with several secondary pages which follow on automatically. To resume, press it again

0 (mode): Select the Teletext

mode (LIST/ FLOF). If you press this button in the LIST

mode, the mode is switched into the List save mode. In the List save mode, you can save a Teletext page into list using the 8(store) button.

1 (sub-page): Display the

available sub-page.

2 (page up): Display the next

Teletext page.

3 (page down): Display the

previous Teletext page.

6 (index): Display the index

(contents) page at any time while

you are viewing Teletext.

5 (reveal): Display the hidden

text (answers to quiz games, for

example). To display the normal

screen, press it again.

7 (cancel): Display the current

broadcast when searching for a

Colour buttons (red/green/

yellow/blue): If the FASTEXT

system is used by a broadcasting

company, the different topics

covered on a Teletext page are

colour-coded and can be selected

by pressing the coloured buttons.

Press one of them corresponding

to the required. The page is

displayed with other coloured

information that can be selected

in the same way. To display the

previous or next page, press the

corresponding coloured button.

page.

The Teletext pages are organized according to six categories:

Part Contents Part Contents

A Selected page number. D Date and time. B Broadcasting channel identity. E Text.

Current page number or

English

search indications.

Status information. FASTEXT information.

Page 47

English

05 Other Information

Installing the Wall Mount

Assembling the ¦ Blanking Bracket

When installing the TV onto a wall, attach the Blanking Bracket into the part that connects to the stand as shown in the picture.

Preparing before installing Wall-Mount (46 ~ 55 inch TVs) ¦

To install a wall-mount from another manufacturer, use the Holder-Ring.

Installing the Wall Mount Kit ¦

Blanking bracket

Wall mount items (sold separately) allow you to mount the TV on the wall. For detailed information on installing the wall mount, see the instructions provided with the Wall Mount items. Contact a

technician for assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any damage to the product or injury to yourself or others if you elect to install the

TV on your own.

Page 48

Other Information

Wall Mount Kit Speciﬁcations (VESA) ¦

Wall mount kit is not supplied but sold separately.

✎

Install your wall mount on a solid wall perpendicular to the ﬂoor. When attaching to other building materials, please contact your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.

NOTE

✎

Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or

the consumer fails to follow the product installation instructions. Standard dimensions for wall mount kits are shown in the table below.

When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.

Do not use screws longer than the standard dimension, as they may cause damage to the inside of the TV set.

For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ

depending on their specifications. Do not use screws that do not comply with the VESA standard screw specifications.

Do not fasten the screws too strongly, this may damage the product or cause the product to fall, leading to personal

injury. Samsung is not liable for these kinds of accidents. Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or

the consumer fails to follow the product installation instructions. Do not exceed 15 degrees tilt when mounting this TV.

Product

Family

LCD-TV

inches VESA Spec. (A * B) Standard Screw Quantity

19~22

23~29 200 X 100 30~40 200 X 200 M6 46~55 400 X 400 57~65 600 X 400 70~80 800 X 400

80~ 1400 X 800

75 X 75

100 X 100

Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to electric shock.

Assembling the Cables

Enclose the cables in the Cable tie so that the cables are not visible through the transparent stand.

English

Cable tie

Page 49

English

05 Other Information

Anti-Theft Kensington Lock

1 2

The Kensington Lock is a device used to physically ﬁx the system when using it in a public place. The appearance and locking method may differ from the illustration depending on the manufacturer. Refer to the manual provided with the Kensington Lock for proper use.

Please find a “ ✎” icon on the rear of the TV. A kensington slot is beside the “ ” icon.

1. Insert the locking device into the Kensington slot on the LCD TV 1 and turn it in the locking direction 2.

2. Connect the Kensington Lock cable 3.

3. Fix the Kensington Lock to a desk or a heavy stationary object.

The locking device has to be purchased separately.

✎

The location of the Kensington Lock may be different depending

✎

on its model.

Securing the TV to the Wall

Caution: Pulling, pushing, or climbing onto the TV may cause the TV to fall. In particular, ensure that your children do not hang over or destabilize the TV; doing so may cause the TV to tip over, resulting in serious injuries or death. Follow all safety precautions provided on the included Safety Flyer. For added stability, install the anti-fall device for safety purposes, as follows.

To avoid the TV from falling ¦

Since the necessary clamps, screws, and string are not supplied,

✎

please purchase these additionally.

1. Drive the screws into the clamps and ﬁrmly fasten them onto the wall. Make sure the screws are ﬁrmly ﬁxed into the wall.

Screw Specifications

✎

For a 32 ~ 40 Inch LCD TV: M6

For a 46 ~ 55 Inch LCD TV : M8

2. Remove the screws from the centre back of the TV, put the screws into the clamps, and then fasten the screws onto the TV again.

3. Connect the clamps ﬁxed onto the TV and the clamps ﬁxed onto the wall with a strong string and then tie the string tightly.

Verify all connections are properly secured. Periodically check

✎

connections for any sign of fatigue for failure. If you have any doubt about the security of your connections, contact a professional installer.

Install the TV near to the wall so that it does not fall backwards.

✎

It is safe to connect the string so that the clamps fixed on the wall are equal to or lower than the clamps fixed on the TV.

✎

Untie the string before moving the TV.

✎

Wall

Page 50

Other Information

Troubleshooting

If you have any questions about the TV, ﬁrst refer to this list. If none of these troubleshooting tips apply, please visit “www.samsung.com,” then click on Support, or contact the call centre listed on the back-cover of this manual.

Issues Solutions and Explanations

Picture Quality First of all, please perform the Picture Test and conﬁrm that your TV is properly displaying test image.

The TV image does not look as good as it did in the store.

The picture is distorted: macroblock error, small block, dots, pixelization

Colour is wrong or missing. If you’re using a component connection, make sure the component cables are connected to the •

There is poor colour or brightness. Adjust the • Picture options in the TV menu. (go to Picture mode / Colour / Brightness / Sharpness)

There is a dotted line on the edge of the screen.

The picture is black and white. If you are using an AV composite input, connect the video cable (yellow) to the Green jack of •

When changing channels, the picture freezes or is distorted or delayed.

Sound Quality First of all, please perform the Sound Test to conﬁrm that your TV audio is properly operating.

There is no sound or the sound is too low at maximum volume.

The picture is good but there is no sound. Set the • Speaker Select option to TV speaker in the sound menu. (P. 18)

The speakers are making an inappropriate noise.

(go to MENU - Support - Self Diagnosis - Picture Test) (P. 21) If the test image is properly displayed, the poor picture may caused by the source or signal.

If you have an analogue cable/set top box, upgrade to a digital set top box. Use HDMI or Component • cables to deliver HD (high deﬁnition) picture quality. Cable/Satellite subscribers: Try HD stations from the channel line up.• Antenna connection: Try HD stations after performing Auto programme.•

Many HD channels are upscaled from SD(Standard Deﬁnition) contents.

✎

Adjust the Cable/Set top box video output resolution to 1080i or 720p.• Make sure you are watching the TV at the minimum recommended distance based on the size and • deﬁnition of the signal.

Compression of video contents may cause picture distortion especially in fast moving pictures such • as sports and action movies. Low signal level or bad quality can cause picture distortion. This is not a TV issue.•

correct jacks. Incorrect or loose connections may cause colour problems or a blank screen.

Adjust • Energy Saving option in the TV menu. (go to MENU - Picture - ECO solution - Energy Saving) (P.15) Try resetting the picture to view the default picture settings. (go to • MENU - Picture - Picture Reset)

If the picture size is set to • Screen Fit, change it to 16:9. (P. 16) Change cable/set top box resolution.•

component input 1 on the TV. If connected with a cable box, please try to reset the cable box. Reconnect the AC cord and wait until •

the cable box reboots. It may take up to 20 minutes. Set the output resolution of the cable box to 1080i or 720p.•

(go to MENU - Support - Self Diagnosis - Sound Test) (P. 21) If the audio is OK, the sound problem may caused by the source or signal.

Please check the volume the of external device connected to your TV.•

If you are using an external device, make sure the audio cables are connected to the correct audio • input jacks on the TV. If you are using an external device, check the device’s audio output option (ex. you may need to • change your cable box’s audio option to HDMI when you have a HDMI connected to your TV). If you are using a DVI to HDMI cable, a separate audio cable is required.• If your TV has a headphone jack, make sure there is nothing plugged into it.•

Check the cable connections. Make sure a video cable is not connected to an audio input.• For antenna or cable connections, check the signal strength. Low signal level may cause sound • distortion.

English

Page 51

English

05 Other Information

Issues Solutions and Explanations

No Picture, No Video The TV will not turn on. Make sure the AC power cord is securely plugged in to the wall outlet and the TV.•

The TV turns off automatically. Ensure the • Sleep Timer is set to Off in the Setup menu. (P. 19)

There is picture/Video. Check cable connections (remove and reconnect all cables connected to the TV and external •

RF(Cable/Antenna) Connection The TV is not receiving all channels. Make sure the Antenna cable is connected securely.•

The picture is distorted: macroblock error small block, dots, pixelization

PC Connection A “Not Supported Mode” message

appears. “PC” is always shown on the source list,

even if a PC is not connected. The video is OK but there is no audio. If you are using a HDMI connection, check the audio output setting on your PC.• Network Connection (Depending on Models) Wireless network connection failed. Samsung Wireless USB dongle is required to use a wireless network.•

Others The picture will not display in full screen. HD channels will have black bars on either side of the screen when displaying upscaled SD (4:3) •

The remote control does not work. Replace the remote control batteries with the poles (+/–) in the right direction.•

The cable/set top box remote control does not turn the TV on or off, or adjust the volume.

A “Not Supported Mode” message appears.

There is a plastic smell from the TV. This smell is normal and will dissipate over time.• The TV Signal Information is unavailable

in the Self Diagnosis Test menu. The TV is tilted to the side. Remove the base stand from the TV and reassemble it.• There are difﬁculties assembling the stand

base.

Make sure the wall outlet is working.• Try pressing the • POWER button on the TV to make sure the problem is not the remote. If the TV turns on, refer to “The remote control does not work” below.

If your PC is connected to the TV, check your PC power settings.• Make sure the AC power cord is plugged in securely to the wall outlet and the TV.• When watching TV from an antenna or cable connection, the TV will turn off after 10 ~ 15 minutes if • there is no signal.

devices). Set your external devices’ (Cable/Set top Box, DVD, Blu-ray etc) video outputs to match the • connections to the TV input. For example, if an external device’s output is HDMI, it should be connect to an HDMI input on the TV. Make sure your connected devices are powered on.• Be sure to select the TV’s correct source by pressing the • SOURCE button on the TV remote.

Please try • Plug & Play (Initial setup) to add available channels to the channel list. Go to MENU - Setup - Plug & Play (Initial setup) and wait for all available channels to be stored. Verify the Antenna is positioned correctly.•

Compression of video contents may cause picture distortion, especially with fast moving pictures • such as sports and action movies. A low signal can cause picture distortion. This is not a TV issue.•

Set your PC’s output resolution and frequency so they match the resolutions supported by the TV. • (P. 23)

This is normal; “PC” is always shown on the source list, regardless of whether a PC is connected.•

Make sure the Network Connection is set to Wireless.• Make sure the TV is be connected to a wireless IP sharer (router).•

contents. Black bars on the top and bottom will appear during movies that have aspect ratios different from • your TV. Adjust the picture size options on your external device or TV to full screen.•

Clean the sensor’s transmission window on the remote.• Try pointing the remote directly at the TV from 5~6 feet away.•

Programme the Cable/Set top box remote control to operate the TV. Refer to the Cable/Set user • manual for the SAMSUNG TV code.

Check the supported resolution of the TV, and adjust the external device’s output resolution • accordingly. Refer to the resolution settings on page 20 of this manual.

This function is only available with digital channels from an Antenna / RF/Coax connection. (P. 21)•

Make sure the TV is placed on a ﬂat surface. If you can not remove the screws from the TV, please • use a magnetized screw driver.

Page 52

Other Information

Issues Solutions and Explanations

The channel menu is greyed out. (unavailable)

Your settings are lost after 30 minutes or every time the TV is turned off.

You have intermittent loss of audio or video.

You see small particles when you look closely at the edge of the frame of the TV.

The PIP menu is not available. PIP• functionality is only available when you are using a HDMI, PC or components source. The message “Scramble signal” or “Weak

Signal/No Signal” appears. You turned the TV off 45 minutes ago, and

it turned on again. There are recurrent picture/sound issues. Check and change the signal/source.• A reaction may occur between the rubber

cushion pads on the base stand and the top ﬁnish of some furniture.

This TFT LCD panel uses a panel consisting of sub pixels which require sophisticated technology to produce. However,

✎

there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the product.

¦ Licence

The • Channel menu is only available when the TV source is selected.

If the TV is in the • Store Demo mode, it will reset audio and picture settings every 30 minutes. Change the settings from Store Demo mode to Home Use mode in the Plug & Play (Initial setup) procedure. Press the SOURCE button to select TV mode, and go to MENU  Setup  Plug & Play (Initial setup)  ENTERE.

Check the cable connections and reconnect them. • Loss of audio or video can be caused by using overly rigid or thick cables. Make sure the cables are • ﬂexible enough for long term use. If mounting the TV to the wall, we recommend using cables with 90 degree connectors.

This is part of the product’s design and is not a defect.•

If you are using a CAM CARD (CI/CI+), check that it is installed into the common interface slot.• If there is still a problem, pull the CAM CARD out of the TV and insert it into the slot again.•

It is normal. The TV operates the OTA (Over The Aerial) function itself to upgrade ﬁrmware • downloaded whilst your watching TV.

To prevent this, use felt pads on any surface of the TV that comes in direct contact with furniture.•

Manufactured under licence from Dolby Laboratories. Dolby and the double-D symbol are trademarks of Dolby Laboratories.

Manufactured under license under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are registered trademarks. & DTS 2.0+ Digital Out and the DTS logos are trademarks of DTS, Inc. Product Includes software. © DTS, Inc. All Rights Reserved.

DivX Certiﬁed to play DivX video up to HD 1080p, including premium content.

ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an ofﬁcial DivX Certiﬁed device that plays DivX video. Visit www.divx.com for more information and software tools to convert your ﬁles into DivX video. ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certiﬁed® device must be registered in order to play DivX Video-onDemand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu. Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD. Pat. 7,295,673;7,460,688; 7,519,274

TheaterSound, SRS and the symbol are trademarks of SRS Labs, Inc. TheaterSound technology is incorporated under license form SRS Lab, Inc.

Open source license notice

In the case of using open source software, Open Source Licenses are available on the product menu.

English

Page 53

English

05 Other Information

Speciﬁcations

Panel native 1920 x 1080 @ 60 Hz Environmental Considerations

Operating Temperature Operating Humidity Storage Temperature Storage Humidity

TV System Analogue : Depending on your country selection

Colour/video system Analogue: PAL, SECAM, NTSC-4.43, NTSC-3.58, PAL60

Sound System BG. OK NICAM. MPEGl HDMI IN 1 ~ 4 Video : 1080/24p, 1080p, 1080i, 720p, 576p, 576i, 480p, 480i

Stand Swivel (Left / Right) -20˚ ~ 20˚

Model Name LE32C679 LE37C679 LE40C679 LE46C679 LE55C679

Screen Size (Diagonal) 32 inch 37 inch 40 inch 46 inch 55 inch

Sound Output 10W X 2 15W X 2

Dimensions (WxDxH) Body With stand

Weight Body With Stand

Design and specifications are subject to change without prior notice.

✎

For the power supply and power consumption, refer to the label attached to the product.

✎

789.2 X 77.8 X 509.9 mm

789.2 X 240 X 555.9 mm

9.1 kg

11.8 kg

Digital: MPEG-2 MP@ML, MPEG-4, H.264/AVC MP@L3, MP@L4.0, HP@L4.0

Audio : Two Channel Linear PCM 32/44.1/48 kHz, 16/20/24bits

907.6 X 78.5 X 574.4 mm

907.6 X 255 X 621.2 mm

11.6 kg 15 kg

10°C to 40°C (50°F to 104°F) 10% to 80%, non-condensing

-20°C to 45°C (-4°F to 113°F) 5% to 95%, non-condensing

Digital : DVB-T/DVB-C

Analogue audio input (HDMI IN1 only)

976.2 X 80.4 X 614.9 mm

976.2 X 255 X 659.3 mm

14.3 kg

17.7 kg

PC Input

1108.6 X 80.3 X 689.7 mm

1108.6 X 275 X 734.5 mm

18.1 kg

21.9 kg

1301.6 X 85.3 X 801.2 mm

1301.6 X 305 X 845.3 mm

28.1 kg

32.7 kg

Page 54

Other Information

Index

AllShare 44 Amplify 16 Antenna 12 Anynet+ 36 Audio Out 8, 36 Auto Adjustment 16 Auto Volume 17

Background Music 35 Balance L/R 16 Basic View 34 Batteries 5 Black Tone 14 Blanking Bracket 47 Brightness 13

Cable Tie 48 Change PIN 6, 19 Channel Manager 11 Clock 18 Colour Tone 15 Component 7 Connecting to a PC 22 Connecting to an Audio Device 8

Digital Audio Out 8, 36 DivX® VOD 35 D-sub 22 Dynamic 13 Dynamic Contrast 14

Eco Sensor 14 Edit Name 9 Editing Channels 12 Energy Saving 14 Equalizer 16 External Speaker 17 EPG 10

Favourites Channel 11 Film Mode 15 Fine Tune 13 Flesh Tone 14 Frequency 12

HDMI 7, 36 Headphones 8 Home Theatre 8, 36

Installation Space 2 Internet@TV 39

Language 19 Licence 52 Lock 13

Media Play 29 Melody 19 Menu Transparency 19 Music 33

Navigate 9 Network Connection 23 Network Setup 24, 26 Now & Next guide 10

ON/OFF button 5 Optimal resolution 22

Password 40 Photos 34 Picture Size 15, 35 PIP (Picture in Picture) 20 Plug & Play 6 Power Indicator 4

Receiver 38 Recording 37 Remote Control 5 Repeat Mode 35 RGB Only Mode 14 Rotate 35

Select All 13 Self Diagnosis 20 Sharpness 13 Signal Information 20 Sleep Timer 18 Slide Show 34 Software Upgrade 20 Source List 9 Speaker Select 17 Speciﬁcations 53 Standby mode 4 Subtitle 19 Symbol 3

Timer 18 Title 34 Tools 3 Troubleshooting 50 TV Speaker 17

USB 20, 29 Using Channel View 10 Using Scheduled View 10 Using the Favourite Channels 11

VCR 9 Video Formats 32 Videos 31 Volume 4, 5, 17

Wall Mount 47 Warm 15 White Balance 14

English

Page 55

This page is intention-

ally left blank.

Page 56

Die Abbildungen und Illustrationen in diesem Handbuch dienen nur zur Information und können vom tatsächlichen Aussehen des Geräts abweichen. Änderungen an Ausführung und technischen Daten vorbehalten.

Hinweis zu Digitalfernsehen

1. Die Funktionalitäten für Digitalfernsehen (DVB) stehen nur in Ländern/Regionen zur Verfügung, in denen digitale terrestrische DVB-T-Signale (MPEG2 und

MPEG4 AVC) gesendet werden oder in denen Sie Zugang zu einem kompatiblen Kabelfernsehdienst mit DVB-C (MPEG2 und MPEG4 AAC) haben können. Fragen Sie Ihren örtlichen Händler, wenn Sie Informationen über die Verfügbarkeit von DVB-T oder DVB-C in Ihrer Gegend benötigen.

2. DVB-T ist der Standard des europäischen DVB-Konsortiums für die terrestrische Versorgung mit digitalem terrestrischem Fernsehen, und DVB-C ist das

Konsortium für die Versorgung mit digitalem Kabelfernsehen. Allerdings werden manche Unterscheidungsmerkmale wie EPG (elektrische Programmzeitschrift), VOD (Video on Demand) usw. in dieser Speziﬁkation nicht berücksichtigt. Deshalb können sie zum jetzigen Zeitpunkt noch nicht eingesetzt werden.

3. Zwar hält dieses Fernsehgerät die aktuellen Standards der DVB-T- und DVB-C-Speziﬁkationen [Version August 2008] ein, aber es kann nicht garantiert

werden, dass die Kompatibilität mit zukünftigen digitalen terrestrischen DVB-T und DBV-C-Signalen gewahrt bleibt.

4. In Abhängigkeit von den Ländern/Regionen, in denen dieses Fernsehgerät eingesetzt wird, verlangen manche Kabelfernsehanbieter zusätzliche Gebühren für

solch einen Dienst, und möglicherweise wird verlangt, dass Sie den Vertragsbedingungen des Unternehmens zustimmen.

5. Manche Digitalfernsehfunktionen sind in einigen Ländern oder Regionen möglicherweise nicht verfügbar, und DVB-C-Signale kann das Gerät bei manchen

Kabelfernsehanbietern möglicherweise nicht fehlerfrei verarbeiten.

6. Für weitere Informationen setzen Sie sich bitte mit dem Samsung-Kundendienstzentrum in Verbindung.

Die Empfangsqualität des Fernsehgeräts kann durch Unterschiede bei den Sendeverfahren in verschiedenen Ländern beeinträchtigt werden. Kontrollieren

✎

Sie die Leistung des Fernsehgeräts bei Ihrem örtlichen SAMSUNG-Händler oder wenden Sie sich an das Samsung-Callcenter um festzustellen, ob sich die Empfangsqualität durch Ändern der Fernseheinstellungen verbessern lässt.

Warnung bei Standbildern

Vermeiden Sie die Anzeige von Standbildern (wie z. B. JPEG-Bilddateien) oder Standbildelementen (wie z. B. Senderlogos, Panorama- oder 4:3-Bilder, Aktien- oder Laufschriften mit Nachrichten am unteren Bildschirmrand usw.) auf dem Bildschirm. Durch lang anhaltende Anzeige von Standbildern kann es zu Schattenbildern auf dem LCD-Bildschirm kommen, wodurch die Bildqualität beeinträchtigt wird. Um die Gefahr dieses Effekts zu vermindern, befolgen Sie bitte die nachfolgenden Empfehlungen:

Vermeiden Sie es, für lange Zeit denselben Fernsehsender anzuzeigen.• Versuchen Sie immer, Abbildung als Vollbild anzuzeigen. Verwenden Sie das Bildformatmenü des Fernsehgeräts um die beste Anzeigemöglichkeit zu ﬁnden.• Reduzieren Sie die Helligkeits- und Kontrastwerte soweit wie möglich, um immer noch die gewünschte Bildqualität zu erreichen. Zu hohe Werte können das • Ausbrennen beschleunigen. Verwenden Sie häuﬁger alle Funktionen Ihres Fernsehgeräts, die dazu dienen, das Einbrennen von Bildern und das Ausbrennen des Bildschirms zu reduzieren. • Weitere Informationen hierzu ﬁnden Sie in den entsprechenden Abschnitten des Benutzerhandbuchs.

Absichern des Aufstellbereichs

Halten Sie die erforderlichen Abstände zwischen dem Gerät und anderen Objekten (z.B. Wänden) ein, um ausreichende Lüftung sicherzustellen. Wenn Sie dies nicht tun, besteht die Gefahr, dass aufgrund eines Anstiegs der Temperatur im Innern des Geräts ein Brand ausbricht oder andere Probleme mit dem Gerät auftreten.

Wenn Sie einen Standfuß oder eine Wandhalterung einsetzen, verwenden Sie ausschließlich Teile von Samsung Electronics.

✎

Wenn Sie Teile eines anderen Herstellers verwenden, kann es zu Problemen mit dem Gerät oder zu Verletzungen kommen, weil das Gerät herunterfällt.

Das Aussehen kann sich je nach Gerät unterscheiden.

✎

Aufstellen des Geräts mit dem Standfuß Installation des Geräts mit der Wandhalterung

10 cm

Deutsch

10 cm

Ordnungsgemäße Entsorgung dieses Geräts (Elektro- und Elektronik-Altgeräte) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem)

Diese Kennzeichnung auf dem Gerät, dem Zubehör oder der Dokumentation bedeutet, dass das Gerät sowie das elektronische Zubehör (z. B. Ladegerät, Headset, USB-Kabel) am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie diese Geräte bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Benutzer wenden sich an ihren Lieferanten und überprüfen die Konditionen Ihres Kaufvertrags. Dieses Gerät und seine elektronischen Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Ordnungsgemäße Entsorgung der Batterien dieses Produkts (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Batterien.)

Diese Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung bedeutet, dass die Batterie am Ende ihrer Lebensdauer nicht im normalen Hausmüll entsorgt werden darf. Die Kennzeichnung mit den chemischen Symbolen für Hg, Cd oder Pb bedeutet, dass die Batterie Quecksilber, Cadmium oder Blei in Mengen enthält, die die Grenzwerte der EU-Direktive 2006/66 übersteigen. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können diese Substanzen die Gesundheit von Menschen oder die Umwelt gefährden. Zum Schutz der natürlichen Ressourcen und zur Förderung der Wiederverwertung von Materialien trennen Sie die Batterien von anderem Müll und führen Sie sie Ihrem örtlichen Recyclingsystem zu.

10 cm

Page 57

Deutsch

Inhalt

Erste Schritte

Anschlüsse

Grundfunktionen

Erweiterte Funktionen

4 Zubehör 4 Bedienfeld 5 Fernbedienung 6 Verbinden mit einer Antenne 6 Plug & Play (Anfangseinstellung)

7 Anschließen an ein AV-Gerät 8 Anschließen an ein Audiogerät 9 Signalquellen wählen

9 Navigieren in den Menüs 10 Verwenden der INFO-Taste

(Elektronische Programmzeitschrift) 10 Fernsehplanung 12 Kanalmenü 14 Bildmenü 17 Tonmenü 19 Einstellungsmenü 21 Unterstützungsmenü

23 Anschließen an einen PC 24 Netzwerkverbindung 30 Media Play 37 Anynet 40 Internet@TV 44 AllShare

Weitere Informationen

Diese Funktion können Sie durch

Drücken der Taste TOOLS auf der

Fernbedienung aufrufen.

46 Teletext für Analogkanäle 47 Anbringen der Wandhalterung 48 Verlegen der Kabel 49 Kensington-Schloss als Diebstahlsicherung 49 Befestigen des Fernsehgeräts an der Wand 50 Fehlerbehebung 53 Technische Daten 54 Index

Achten Sie auf das Symbol!

Hinweis Schrittweise Darstellung der

Vorgehensweisen

Page 58

Erste Schritte

Zubehör

Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit. Falls Komponenten fehlen sollten, setzen

✎

Sie sich bitte mit Ihrem Händler in Verbindung.

✎

Die Farbe und die Form der Teile können sich je nach Modell unterscheiden.

Fernbedienung und 2 Batterien (Typ AAA) y Bedienungsanleitung y Garantiekarte / Sicherheitshinweise (nicht überall verfügbar) y

Montagehalterung y Kabelbinder y Haltering (4 Stück) y

Weitere Informationen ﬁ nden Sie im Installationshandbuch für den Standfuß.

des

Reinigungstuch y Netzkabel y

(46~55-Zoll-Fernseher)

(M4 X L12)

Standfuß (1 Stck) y Leitschiene (1 Stck) y Schrauben (9 Stk.) y

(Nur 32-Zoll-Modell: 8 Stk.)

Bedienfeld

Form und Farbe des Geräts können sich je nach Modell unterscheiden.

✎

Fernbedienungssensor

Lautsprecher

(Netz)

Netzanzeige Beim Einschalten des Fernsehgeräts blinkt die Netzleuchte kurz und erlischt

SOURCE

MENU Drücken Sie diese Taste, um die Funktionen des Fernsehgeräts in einem

Fernbedienungssensor Richten Sie die Fernbedienung auf diesen Sensor am Fernsehgerät.

Standby-Modus

Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist sind). Eine kleine Menge Strom wird auch dann noch verbraucht, wenn das Gerät mit dem Netzschalter ausgeschaltet wurde. Es ist am besten, das Netzkabel aus der Steckdose zu ziehen.

Deutsch

Ein- und Ausschalten des Fernsehgeräts.

anschließend. Im Standbymodus leuchtet die Anzeige permanent. Schaltet zwischen allen verfügbaren Signalquellen um. Im Bildschirmmenü können Sie

diese Taste wie die ENTERE auf der Fernbedienung verwenden.

Bildschirmmenü anzuzeigen. Hiermit stellen Sie die Lautstärke ein. Im Bildschirmmenü können Sie die

Y-Schaltﬂ ächen wie die Tasten ◄ und ► auf der Fernbedienung verwenden.

Wechseln des Kanals. Im Bildschirmmenü können Sie die z-Schaltﬂ ächen wie die Tasten ▼ und ▲ auf der Fernbedienung verwenden.

Netzanzeige

Page 59

01 Erste Schritte

Deutsch

ABCD

Fernbedienung

Dies ist eine spezielle Fernbedienung für Personen mit eingeschränktem Sehvermögen. Die Netztaste sowie die Tasten

✎

zum Einstellen des Senders und der Lautstärke sind in Braille beschriftet.

Ein- und Ausschalten des Fernsehgeräts.

Anzeigen und Auswählen aller verfügbaren

Hiermit wechseln Sie direkt zu einem Kanal.

Anzeigen der Content View (Inhaltsbetrachtung)

mit Channel Manager (Kanal-Manager),

Auswählen von Optionen im Bildschirmmenü

Verwenden Sie diese Tasten im Media Play-

(∏: Steuern von Aufnahmen auf Samsung-

Rekordern, die mit der Anynet+-Funktion

Videosignalquellen. (Seite 9)

Abwechselnde Auswahl von

„Teletext“, „Doppel“ oder „Mix“.

Lautstärke einstellen

Bildschirmmenü anzeigen.

Internet@TV, Media Play und AllShare.

Hiermit können Sie häuﬁ g verwendete

Funktionen schnell auswählen.

und Ändern von Menüwerten.

Zurück zum vorherigen Menü.

Tasten in den Menüs Senderliste,

Internet@TV, Media Play usw.

und Anynet

-Modus. (Seite 30, 37)

(Seite 6)

(Seite 9)

ausgerüstet sind.)

Wenn die Beleuchtungstaste ON/OFF angeschaltet ist und Sie drücken eine Taste, leuchten alle Tasten auf der Fernbedienung für einen kurzen Moment auf. (Wenn Sie die Fernbedienung mit angeschalteter Hintergrundbeleuchtung verwenden, verkürzt dies die Lebensdauer der Batterie.)

Zurück zum vorherigen Kanal.

Drücken Sie diese Taste, um den Ton vorübergehend auszuschalten.

Wechseln des Kanals

Anzeige der Senderliste auf dem Bildschirm. (Seite 14)

Anzeigen des elektronischen Programmführers (Seite 10)

Anzeigen von Informationen auf dem Bildschirm (Seite 10)

Schließen des Menüs

MEDIA.P: Anzeigen von Media Play. (Seite 30) INTERNET: Verbindung zu verschiedenen

DUAL I-II

(Seite 18)

AD: Auswahl der Audio-Beschreibung. (nicht überall

P.SIZE: Wählen des Bildformats. (Seite 16) SUBT.: Anzeigen der digitalen Untertitel (Seite 20)

Internetdiensten. (Seite 40)

: Wählen Sie den Tonmodus DUAL.

verfügbar) (Seite 18)

Einlegen von Batterien (Batteriegröße: AAA)

HINWEIS

✎

Setzen Sie die Fernbedienung bis zu einer Entfernung von

maximal 7 m ein. Helles Licht kann die Leistung der Fernbedienung

verschlechtern. Vermeiden Sie Leuchtstoffröhren oder ein Neonschild in der Nähe der Fernbedienung.

Form und Farbe können sich je nach Modell unterscheiden.

Page 60

Erste Schritte

Verbinden mit einer Antenne

Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird, werden automatisch die Grundeinstellungen vorgenommen.

✎

Voreinstellung: Anschließen ans Stromnetz und an die Fernsehantenne.

VHF/UHF Antenna

oder

Netzanschluss

Plug & Play (Anfangseinstellung)

Wenn das Fernsehgerät erstmals eingeschaltet wird, helfen eine Reihe aufeinanderfolgender Abfragen beim Durchführen der Grundeinstellungen. Drücken Sie die POWER

✎

To return to the previous step, press the red button.

Auswählen der Sprache

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER

. Plug & Play ist nur verfügbar, wenn die Eingangsquelle auf TV eingestellt ist.

Kabel

ANT OUT

Auswählen von

Shop-Demo oder

Privatgebrauch

Wählen eines Landes

Auswählen einer Antenne

Auswählen eines Senders

Einstellen des

Uhr-Modus

Anzeigen des HDAnschlussplans.

Gute Fernsehunterhaltung!

So setzen Sie diese Funktion zurück:

Wählen Sie Einstell. - Plug & Play (Anfangseinstellung). Geben Sie nun Ihre vierstellige PIN ein. Die Standard-PIN lautet „0-0-0-0“. Wenn Sie die PIN ändern möchten, verwenden Sie die Funktion PIN ändern.

Drücken Sie die Taste ◄ oder ►, und drücken Sie dann auf die ENTERE.

Wählen Sie den Modus y Privatgebrauch. Der Modus Shop-Demo ist für den Betrieb in Einzelhandelsgeschäften bestimmt.

Zurückstellen des Geräts von y Shop-Demo auf Privatgebrauch (Standard): Drücken Sie die Lautstärketaste am Fernsehgerät. Wenn das Menü Lautstärke angezeigt wird, halten Sie die Taste MENU 5 Sekunden lang gedrückt.

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER Wählen Sie das gewünschte Land. Wenn es das gewünschte Land im Menü nicht gibt, wählen Sie

Sonstiges.

Nachdem Sie im Menü Countr y (Land) das Land eingestellt haben, werden Sie bei manchen

✎

Modellen anschließend aufgefordert, die PIN-Nummer einzurichten. Die Ziffernkombination 0-0-0-0 dürfen Sie als PIN-Nummer nicht eingeben.

✎

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER Wählen Sie Terrestrisch , Kabel oder Satellite

Drücken Sie die Taste ▲ oder ▼, und drücken Sie dann auf die ENTER Wählen Sie den Sendertyp zum Speichern aus. Wenn Sie den Sendertyp auf Kabel einstellen,

können Sie den Sendern im nächsten Schritt einen Zahlenwert (Senderfrequenzen) zuweisen. Weitere Informationen hierzu ﬁ nden Sie unter Kanal → Autom. Senderspeich..

Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die

✎

ENTERE.

Wenn Sie Satellit als Antennentyp verwenden, schlagen Sie auf Seite 12 nach.

✎

Stellen Sie den Uhr-Modus automatisch oder manuell ein. Wählen Sie mit den Tasten ▲ und ▼ die Option Auto aus, und drücken Sie dann die ENTER

Wenn Sie

✎

Die Verbindungsmethode für optimale HD-Bildqualität wird angezeigt.

Drücken Sie die Taste ENTER

Auto wählen, müssen Sie Ihre Zeitzone auswählen.

Taste.

Deutsch

Page 61

Deutsch

Anschlüsse

RGB W R

R G

W R

R W

R PB Y

R-AUDIO-L

R PB Y

R-AUDIO-L

R PB Y

W W

BGRRWY

BGRR

W R

W W

BGRR

R-AUDIO-L

R PB Y

Anschließen an ein AV-Gerät

Mit Hilfe eines HDMI/DVI-Kabels: HD-Anschluss (max. 1080p)

Verfügbare Geräte: DVD, Blu-ray-Player, HD-Kabelreceiver, HD-Satellitenreceiver, Kabelreceiver, Satellitenreceiver

DVD

02 Anschlüsse

Rot Weiß

HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN

✎

HDMI OUT

AUDIO OUT

DVI OUT

Eine Verbindung über HDMI/DVI-Kabel kann nur über xHDMI IN 1(DVI) erfolgen. Verwenden Sie ein DVI/ HDMI-Kabel oder einen DVI/HDMI-Adapter (DVI auf HDMI) für den DVI-Kabelanschluss und die DVI AUDIO

IN-Anschlüsse für die Audioverbindung.

Wenn ein externes Gerät wie ein DVD-/Blu-Ray-Player/Kabelreceiver/

Satellitenreceiver mit Untertsützung für HDMI-Versionen älter als 1.3 angeschlossen wird, funktioniert das Fernsehgerät möglicherweise nicht wie erwartet (z. B. kein Bild/kein Ton/störendes Flackern/falsche Farben).

Wenn es nach dem Anschließen eines HDMI-Kabels keinen Ton gibt, überprüfen Sie die HDMI-Version des

externen Geräts. Wenn Sie vermuten, dass die Version älter als 1.3 ist, wenden Sie sich an den Lieferanten des Geräts, um die HDMI-Version zu bestätigen und ein Upgrade anzufordern.

Es wird empfohlen ein zertifiziertes HDMI-Kabel zu erwerben. Andernfalls kann es passieren, dass der

Bildschirm leer bleibt oder ein Verbindungsfehler auftritt.

Mit Hilfe eines Komponentenkabels (bix 1080p) oder eines Audio/Video-Kabels (nur 480i) und eines Scartkabels

Verfügbare Geräte: Videorekorder, DVD-Player, Blu-ray-Player, Kabelreceiver, Satellitenreceiver

Gelb Rot Weiß

AUDIO OUT

✎

Ext.-Modus unterstützt DTV Out nur MPEG SD-Video und -Audio.

Um die beste Bildqualität zu erhalten, wird eine Komponentenverbindung über den A/V-Anschluss empfohlen.

✎

VIDEO OUT

Blu-ray-speler DVDVCR

AUDIO OUT

COMPONENT OUT

Rot Blau Grün

EXT

Page 62

Anschlüsse

Anschließen an ein Audiogerät

Mit Hilfe eines Glasfaserkabels oder eines Audiokabels

Verfügbare Geräte: Digital-Audiosystem, Verstärker, DVD-Heimkino

DIGITAL AUDIO OUT (OPTICAL)

✎

Wenn ein Digital Audio-System mit dem xDIGITAL AUDIO OUT (OPTICAL)-Anschluss verbunden ist, reduzieren Sie die Lautstärke von Fernsehgerät und System.

5.1-Kanalton ist möglich, wenn das Fernsehgerät an ein externes Gerät angeschlossen ist, das 5.1-Kanalton

unterstützt. Wenn der Receiver (Heimkinosystem) angeschaltet ist, können Sie den Ton hören, der vom

der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal empfängt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver des Heimkinosystems. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player/Blu-Ray-Player/Kabel- / Satellitenreceiver (Set-TopBox) handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver des Heimkinosystems nur Zweikanalton wiedergeben. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den digitalen Ausdioausgang am DVD-/BluRay-Player / Kabel- / Satellitenreceiver (Set-Top-Box) direkt an einen Verstärker oder ein Heimkinosystem anschließen.

Kopfhörer

✎

angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet.

H: Sie können Ihre Kopfhörer an den Kopfhörer-Ausgang Ihres Fernsehgeräts anschließen. Wenn Kopfhörer

Wenn Sie Kopfhörer an das Fernsehgerät anschließen, ist die Tonfunktion eingeschränkt.

Die Lautstärke der Kopfhörer und des Fernsehgeräts werden getrennt geregelt.

OPTICAL

Digital-Audio

system

Verstärker

optischen Ausgang

ANSCHLÜSSE COMMON INTERFACE-STECKPLATZ

Um Bezahlsender zu sehen, müssen Sie eine „CI“ oder „CI+“-Karte einsetzen.

Wenn Sie keine „CI“ oder „CI+“-Karte einsetzen, wird bei einigen y Kanäle die Meldung „Gestörtes Signal“ angezeigt.

Die Verbindungsinformationen mit Telefonnummer, Kennung der y „CI“ oder „CI+“-Karte, Hostkennung und anderen Angaben wird nach ungefähr 2 bis 3 Minuten angezeigt. Wenn eine Fehlermeldung angezeigt wird, wenden Sie sich bitte an Ihren Dienstanbieter.

Wenn das Konﬁ gurieren der Kanalinformationen abgeschlossen ist, y wird die Meldung „Aktualisierung abgeschlossen“ angezeigt. Dies bedeutet, dass die Kanalliste aktualisiert ist.

HINWEIS

✎

Sie können die „CI“ oder „CI+“-Karte bei einem der örtlichen Kabelnetzbetreiber erwerben.

Ziehen Sie die „CI“ oder „CI+“-Karte vorsichtig mit den Händen heraus. Sie könnte beim Herunterfallen ansonsten

beschädigt werden. Die Richtung, in der Sie die „CI“ oder „CI+“-Karte einsetzen müssen, ist auf der Karte markiert.

Die Position des xCOMMON INTERFACE-Steckplatzes ist modellabhängig. „CI“ oder „CI+“-Karten werden in einigen Ländern und Regionen nicht unterstützt. Fragen Sie diesbezüglich Ihren offiziellen

Hä ndler. Bei Problemen wenden Sie sich an den Dienstanbieter.

Wenn Sie über Satellit fernsehen, müssen Sie die „CI“ oder „CI+“-Karte für den terrestrischen und Kabelempfang entfernen.

Andernfalls ist das Bild gestört oder es fällt aus.

Deutsch

Page 63

Deutsch

02 Anschlüsse

Signalquellen wählen

Quellen

Hiermit wählen Sie, ob das Fernsehgerät mit einem Fernsehsignal versorgt wird oder an andere externe Signaleingänge wie z. B. DVD- / Blu-Ray-Player / Kabelreceiver / Satellitenreceiver (Set-Top Box) angeschlossen ist.

TV / Ext.1 / Ext.2 / AV / ■ Komponenten / PC / HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB

Bei

✎

Liste der Signalquellen werden die

angeschlossenen Signalquellen hervorgehoben.

Ext.1, Ext.2

✎

and PC bleiben immer aktiviert.

Grundfunktionen

Name bearbeiten

Videorekorder / DVD / Kabelreceiver / ■ Satellitenreceiver / PVR-Receiver / AV-Receiver / Spiel / Camcorder / PC / DVI PC / DVI-Geräte / TV / IPTV / Blu-Ray / HD DVD / DMA Vergeben Sie Namen für die an die Eingangsbuchsen angeschlossenen Geräte, um die Auswahl der Signalquelle zu vereinfachen.

Wenn ein PC mit einer Auflösung von 1920 x 1080

✎

bei 60 Hz mit dem HDMI IN 1(DVI)-Anschluss verbunden wird, stellen Sie den Anschluss unter Name bearb. auf den DIV PC-Modus ein.

Wenn Sie ein

✎

IN 1(DVI)-Anschluss verbinden, stellen Sie den

Anschluss unter Name bearb. auf den Modus DVI PC oder DVI-Geräte ein.

HDMI/DVI-Kabel mit dem HDMI

Navigieren in den Menüs

Vor dem ersten Einsatz des Fernsehgeräts führen Sie die folgenden Schritte aus, um zu erfahren, wie Sie im Menü navigieren und verschiedene Funktionen auswählen und einstellen.

1 Taste MENU: Erste Ebene des Bildschirmmenüs

anzeigen.

2 Taste ENTER

und Elemente auswählen. Einstellungen bestätigen.

3 Taste RETURN: Zurück zum vorherigen Menü. 4 Taste EXIT: Bildschirmmenü schließen.

/ Navigationstasten: Cursor bewegen

Bedienung des Bildschirmmenüs (OSD)

Die Zugriffsmethoden können in Abhängigkeit vom jeweiligen Menü variieren.

▲ / ▼

ENTER

▲ / ▼

◄ / ►

ENTER

EXIT

Das Hauptmenü mit seinen

Optionen wird auf dem Bildschirm angezeigt:

Bild, Ton, Kanal, Einstell., Eingang, Anwendung, Unterstützung

Wählen Sie durch Drücken der Tasten ▲ oder ▼ ein Symbol.

Drücken Sie die Taste ENTERE, um das Untermenü zu einem Symbol anzuzeigen.

Wählen Sie durch Drücken der Tasten ▲ oder ▼ das gewünschte Untermenü.

Wählen Sie durch Drücken der Tasten ◄ oder ► den Wert für ein bestimmtes Element. Die Methoden zum Anpassen der Werte im Bildschirmmenü können in Abhängigkeit vom jeweiligen Menü variieren.

Drücken Sie die Taste ENTERE, um die Konﬁ guraton abzuschließen.

Drücken Sie die Taste EXIT zum

Beenden.

Page 64

Grundfunktionen

DTV Air 800 five

Home and Away 18:00 - 18:30

Drama

Dani is devastated when scott makes clear his views on marriage...

27 28 800 24 16 6

Discovery DiscoveryH&L five price-drop.tv QVC R4DTT

American Chopper

Programmes resume at 06:00 Home and... No Information QVC Selection No Information

Tine Team

Fiv...

Today 18:00 - 19:00 19:00 - 20:00

)

Family Affairs

)

Dark Angel

800 ﬁve

DTV Air 800 five

Family Affairs 18:00 - 18:30

Drama

Tanya confesses all to a stunned Babs. Conrad is anxious to hear...

18:30 19:15

Today Today

)

Family Affairs

)

Dark Angel

800 800

five five

800 ﬁve

Verwenden der INFO-Taste (Elektronische

Programmzeitschrift)

Auf dem Bildschirm werden der aktuelle Kanal und bestimmte Audio/Video-Einstellungen angezeigt.

Die elektronische Programmführer zeigt entsprechend der Sendezeit für jeden Kanal tagesaktuelle Fernsehprogramminformation an.

Blättern Sie mit y ◄, ►, um Informationen zu einem gewünschten Programm anzuzeigen, während Sie einen anderen Sender anzeigen.

Blättern Sie mit y ▲, ▼, um Informationen für andere Kanäle anzuzeigen. Wenn Sie zum ausgewählten Sender wechseln möchten, drücken Sie auf die ENTER

abc1

DTV Air

Life On Venus Avenue

Unclassified No Detaild In formation

18:00 ~ 6:00

18:11 Thu 6 Jan

EWatch ' Informationen

Fernsehplanung

Programmführer

Die Informationen des elektronischen Programmführers werden von den Sendern zur Verfügung gestellt. Mit Hilfe der von den Sendern zur Verfügung gestellten Programmpläne können Sie im Voraus Programme angeben, die Sie sehen möchten, so dass das Fernsehgerät zur angegebenen Zeit automatisch zum Kanal des gewählten Programms wechselt. Je nach Aktualität der Senderinformationen können Programmplätze leer oder veraltet sein.

Verwenden der Kanalansicht

Verwenden der Programmieransicht

TV-Programm

Programmieransicht

Ansichts.

Informationen

1 4 6

Rot (Ansichts.): Anzeigen der Programme, die gerade

laufen oder demnächst anfangen.

Gelb (+24 Std.): Anzeigen der Programme, die nach

24 Stunden gesendet werden.

Blue (Ch.Mode): Wählen Sie die Art der Kanäle aus,

die Sie im Fenster Kanalansicht anzeigen möchten.

Der Ch. Mode (Kanalmodus) unterscheidet sich je – nach Antennensignal.

(Informationen): Anzeigen von Details zum

ausgewählten Programm.

(Seite): Wechseln zur vorherigen/nächsten Seite.

6 Taste ENTER

Wenn Sie ein laufendes Programm auswählen, – können Sie es ansehen.

Wenn Sie ein zukünftiges Programm auswählen, – können Sie es vormerken. Um die Programmierung abzubrechen, drücken Sie erneut auf die ENTER und wählen Sie Programmierung abbrechen.

2:10 Tue 1 Jun

Abbrechen

TV-Programm

Kanalansicht - TV

Ansichts.

+24 Std. CH-Modus

1 2 3 4 5 6

Deutsch

Informationen k Seite

2:10 Tue 1 Jun

Ansehen

Page 65

Deutsch

03 Grundfunktionen

Kanal-Manager

c 1 1futech c 2 * 24ore.tv

15 abc1

3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk

5 Class News 4 Coming Soon 27 Discovery

All

Radio Data/Other Analogue

1 1futech 2 * 24ore.tv

15 abc1

3 BBC World 23 bid-up.tv 33 Boonerang 32 Cartoon Nwk

5 Class News 4 \ Coming Soon 27 Discovery

All

Radio Data/Other Analogue

Mit diesem Menü können Sie Favoriten löschen oder einstellen und den Programmführer für digitale Sendungen verwenden. Wählen Sie im Fenster Sender, Eigene Kanäle oder Vorgemerkt einen Sender.

Sender

Terrestrisch TV-Empfang B Zoom Auswählen k Seite T Extras

■ Sender: Anzeigen der Senderliste anhand des

■ Satellit: Anzeigen der Senderliste anhand

des Satellitensignals.

■

■ Vorgemerkt: Anzeigen aller vorgemerkten

✎

Verwenden der Farbtasten in Verbindung mit dem

Kanal-Manager

Terrestrisch oder Kabel.

Sie die Sendernummer.

Kanäle und drücken Sie die gelbe Taste, um alle markierten Kanäle zugleich einzustellen. Links neben dem Namen der gewählten Kanäle wird das Zeichen

T x (Extras): Hiermit zeigen Sie das Optionsmenü Kanal-Manager an. (Der Inhalt des Menüs

„Optionen“ hängt von der jeweiligen Situation ab.)

Symbole zur Anzeige des Kanalstatus

Sendertyps.

Eigene Kanäle: Anzeigen der Gruppe des Senders.

Programme.

Rot (TV-Empfang): Wählen Sie abwechselnd

Grün (Zoom): Hiermit vergrößern oder verkleinern

Gelb (Auswählen): Markieren Sie die gewünschten

angezeigt.

(Seite): Weiter zur nächsten oder vorherigen Seite.

Verwenden von Favoriten ¦

Eigene Kanäle

(im Kanal-Manager) Hiermit zeigen Sie alle Favoritenkanäle an.

Eigene Kanäle bearbeiten ■ gewählten Sender zu der gewünschten Gruppe eigener Sender hinzufügen.

✎ *

Das Symbol „

“ wird angezeigt, und der Sender wird

als eigener Kanal festgelegt.

1. Wählen Sie einen Kanal und drücken Sie die Taste

TOOLS.

2. Sie können einen Kanal der Gruppen 1, 2, 3 und 4

der eigenen Kanäle hinzufügen oder löschen.

Sie können eine oder mehrere Gruppen

auswählen.

3. Nachdem Sie die Einstellungen geändert haben, kann die Senderliste für jede Gruppe in Eigene Kanäle angezeigt werden.

Sender

Terrestrisch TV-Empfang B Zoom Auswähl

: Sie können die

Eigene Kanäle bearbeiten Sperren Timer-Wdg.

Kanalnr. bearbeiten Entfernen Alle wählen

Seite T Extras

Symbole Vorgang

Ein analoger Kanal.

Ein ausgewählter Sender.

Ein Kanal, der als Favorit eingestellt ist.

Ein Programm, das gerade gesendet wird.

(

Ein gesperrter Kanal.

Ein vorgemerktes Programm.

)

Page 66

Grundfunktionen

Kanalmenü

Kanäle neu einstellen ¦

Antennentyp (Terrestrisch / Kabel /Satellit)

Ehe Ihr Fernseher beginnen kann, die verfügbaren Kanäle zu speichern, müssen Sie die Art der Signalquelle angeben, die an das Fernsehgerät angeschlossen ist (z. B.: Terrestrisch oder Kabel).

Land

Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein.

Digitaler Sender ■ : Sie können das Land für die digitalen Sender ändern.

Analogsender ■ : Sie können das Land für die analogen Sender ändern.

Automatisch speichern

Automatisches Suchen nach einem Kanal und Speichern im Fernsehgerät.

Die automatisch zugewiesenen Programmplätze

✎

entsprechen unter Umständen nicht den gewünschten Programmplätzen. Wenn ein Kanal mit der Kindersicherung gesperrt wurde, wird das Eingabefenster für die PIN geöffnet.

Bei Einstellung vonAntennentyp auf Terrestrisch oder Kabel:

Antennentyp (Terrestrisch/ Kabel ) ■ : Wählen Sie einen

Antennentyp zum Speichern aus. Sendertyp (Digital und Analog / Digital / Analog) ■ :

Wählen Sie den Sendertyp zum Speichern aus. Bei Auswahl von Kabel → Digital und Analog oder

Digital: Wert für die Suche nach Kabelkanälen eingeben. Suchlaufmodus (Voll / Netzwerk / Schnell): Das

Fernsehgerät durchsucht automatisch alle Kanäle mit aktiven Sendern und speichert sie im Fernsehgerät.

✎

Wenn Sie

Netzwerk-ID, Frequenz, Modulation, Symbolrate durch Drücken der Taste auf der auf

der Fernbedienung manuell einstellen.

Netzwerk (Auto / Manuell): Auswählen der Einstellmethode für die Netzwerk-ID zwischen Auto oder Manuell.

Netzwerk-ID: Wenn das Netzwerk auf Manuell eingestellt ist, können Sie die Netzwerk-ID mit den Zifferntasten eingeben.

Frequenz: Hiermit zeigen Sie die Frequenz des Kanals an. (Je nach Land unterschiedlich)

Modulation: Hiermit zeigen Sie die verfügbaren Modulationswerte an.

Symbolrate: Hiermit zeigen Sie die verfügbaren Symbolraten an.

Schnell wählen, können Sie Netzwerk,

Antennentyp ist auf Satellit eingestellt:

Sendertyp ■ (Alle / TV / Radio): Wählen Sie einen

Sendertyp zum Speichern aus. Satellit ■ (Astra 19.2E): Auswählen des Satelliten zum

Durchsuchen. Suchmodus ■ (Alle Kanäle/ Nur freie Kanäle):

Auswählen des Suchmodus für den gewählten Satelliten.

Sender manuell speichern

Manuelle Suche nach einem Kanal und Speichern im Fernsehgerät.

✎

Wenn ein Kanal mit der wurde, wird das Eingabefenster für die PIN geöffnet.

When Antenna Source is set to Air or Cable:

Digitaler Sender ■ : Nach Abschluss des Suchlaufs

werden die Kanäle in der Kanalliste aktualisiert.

✎

Bei Auswahl von TV-Empfang  Terrestrisch Kanal,

Frequenz, Bandbreite.

✎

Bei Auswahl von

Modulation, Symbolrate. Analoger Sender (Programm, Fernsehnorm, ■

Tonsystem, Kanal, Suchen, Speichern): Falls kein oder

nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen Audiostandard aus.

✎

Kanalmodus

P x (Programm-Modus): Nach Abschluss der

Einstellungen sind die Sender lhrer Region auf den Programmplätzen P0 bis maximal P99 gespeichert. In diesem Modus können Sie Sender durch Eingabe des Programmplatzes auswählen.

(Terrestrische Kanäle) / S (Kabelkanäle): In diesen

beiden Modi können Sie Sender durch Eingabe der Nummer anwählen, die dem terrestischen Sender oder dem Kabelkanal zugeordnet ist.

Antennentyp ist auf Satellit eingestellt:

Satellit ■ : Auswählen des Satelliten mit den Auf/Ab-

Tasten.

■ Transponder: Auswählen des Transponders mit den

Auf/Ab-Tasten. Alle Kanäle/ Nur freie Kanäle ■ : Auswählen der freien

oder aller Kanäle zum Speichern. Deaktivieren / Aktivieren ■ : Aktivieren/Deaktivieren der

Netzwerksuche mithilfe der Auf/Ab-Tasten.

■ Signalqualität: Zeigen Sie den aktuellen Status des

Sendesignals an. Die Informationen zu den Satelliten und ihren

✎

Transpondern hängen von den Sendebedingungen ab und können sich jederzeit ändern.

Nach Abschluss der Einstellungen wechseln Sie

✎

zu Suche, und drücken Sie die ENTERE. Der Kanalsuchlauf wird gestartet.

Kindersicherung gesperrt

ATV-Empfang Kabel: Frequenz,

Deutsch

Page 67

Deutsch

03 Grundfunktionen

Satellitensystem einrichten

Der Eingabefenster für die PIN wird geöffnet. Geben Sie nun Ihre vierstellige PIN ein.Die Option Satellite Satellitensystem einrichten ist verfügbar, wenn Antenne auf Satellit eingestellt ist. Ehe Sie Auto Store ausführen, nehmen Sie die Einstellungen unter Satellite Satellitensystem einrichten vor. Dann wir die Kanalsuche normal durchgeführt.

Satellitenauswahl: ■ Sie können die Satelliten für dieses Fernsehgerät auswählen.

LNB-Versorgung (Ein / Aus): ■ Aktivieren bzw. Deaktivieren der Stromversorgung des LNB.

LNB-Einstellungen: ■ Konﬁgurieren der Außenanlagen. Transponder: Auswählen eines Transponders aus der Liste oder Hinzufügen eines neuen Transponders. DiSEqC-Modus: Auswählen des DiSEqC-Modus für das gewählte LNB. LUnterste LNB-Frequenz: Einstellen einer niedrigeren LNB-Frequenz. Oberste LNB-Frequenz: Einstellen einer höheren LNBFrequenz. Trägerton 22 kHz (Aus / Ein / Auto): Auswählen eines Trägertons mit 22 kHz je nach LNB-Typ. Bei einem universellen LNB wählen Sie Auto. Signalqualität: Zeigen Sie den aktuellen Status des Sendesignals an.

Positionierereinstellungen: ■ Konﬁgurieren des Antennenpositionierers. Positioniertyp (USALS / DiSEqC 1.2): Umschalten des Positionierertyps zwischen DiSEqC 1.2 und USALS (Universal Satellite Automatic Location System).

Längengrad: Einstellen des Längengrads für den – eigenen Standort.

Breitengrad: Einstellen des Breitengrads für den – eigenen Standort.

b – enutzerdef.: Einstellen des Längengrads für benutzerdeﬁnierte Satelliten.

Benutzermodus: Einstellen der Satellitenantenne auf die Positionen der verschiedenen Satelliten. Wenn Sie die aktuelle Position der Satellitenantenne für einen bestimmten Satelliten speichern, kann die Satellitenantenne in die deﬁnierte Position geschwenkt werden, wenn das Signal dieses Satelliten gewünscht wird.

Satellit: ■ Auswählen des Satelliten, um dessen Position einzustellen.

Transponder: – Auswählen eines Transponders für den Signalempfang aus der Liste.

Bewegungsmodus: – Auswählen des Bewegungsmodus: Schritte oder kontinuierlich.

Schrittweite – : Einstellen der Schrittweite für die Antennendrehung in Winkelgrad. Die Step Size (Schrittweite) können Sie nur einstellen, wenn der Moving Mode (Bewegungsmodus) auf Step (Schritt) eingestellt ist.

Zu gespeicherter Pos. wechseln – : Schwenken der Antenne zur gespeicherten Satellitenpositionen.

Antennenposition – : Einstellen und Speichern der Antennenposition des gewählten Satelliten.

Aktuelle Position speichern – : Speichern der aktuellen Position als gewähltes Positionierlimit.

Signalqualität – : Zeigen Sie den aktuellen Status des Sendesignals an.

Installationsmodus: Einstellen der Begrenzungen für den Bewegungsumfang der Satellitenantenne oder Zurücksetzen der Position. Allgemein wird diese Funktion vom Installateur verwendet.

Endposition (Ost / West) – : Auswählen der Richtung für die Positionierergrenze.

Antennenposition – : Einstellen und Speichern der Antennenposition des gewählten Satelliten.

Store Current Position – : Stores the current position as the selected positioner Limit.

Aktuelle Position speichern – : Speichern der aktuellen Position als Positionierergrenze.

Neue Positionergrenze – : Zulassen, dass die Antenne über den gesamten Schwenkbereich gedreht werden kann.

Alle Einstellungen zurücksetzen (OK/Abbrechen): ■ Die Satelliteneinstellungen werden auf die Werkseinstellungen zurückgesetzt.

Bearbeiten von Sendern ¦

Optionsmenü Kanal-Manager (im Kanal-Manager)

1. Wählen Sie einen Kanal und drücken Sie die Taste

TOOLS.

2. Bearbeiten Sie den Namen oder die Nummer des Kanals mit den Menübefehlen Kanalnamen bearbeiten oder Kanalnr. bearbeiten.

Kanalnamen bearbeiten ■ (nur Analogkanäle): Weisen

Sie einen Kanalnamen nach Ihrer Wahl zu. Kanalnr. bearbeiten ■ (nur Digitalkanäle): Bearbeiten

Sie die Nummer durch Drücken der gewünschten Zifferntasten.

Page 68

Grundfunktionen

Weitere Funktionen ¦

Optionsmenü Kanal-Manager

(im Kanal-Manager) Stellen Sie den Kanal mit den Menübefehlen im Kanal-

Manager ein (Search , Sperren / Freigabe / TimerWiedergabe / Sortieren, Entfernen / Alle wählen / Alle abwählen). Der Inhalt des Optionsmenüs hängt vom jeweiligen

Kanalstatus ab.

1. Wählen Sie einen Kanal und drücken Sie die Taste

TOOLS.

2. Wählen Sie eine Funktion aus, und ändern Sie deren

Einstellungen. Sperren / Freigabe ■ : Sie können einen Kanal sperren,

sodass er nicht ausgewählt und angezeigt werden kann.

HINWEIS

✎

Diese Funktion ist nur verfügbar, wenn die

Kindersicherung aktiviert ist Ein. Der Eingabefenster für die PIN wird geöffnet. Geben

Sie die vierstellige Standard-PIN ein: „0-0-0-0“. Ändern Sie die PIN mit der Option PIN ändern.

Timer-Wiedergabe ■ : Sie können einen Kanal einstellen, der bei Erreichen einer bestimmten Zeit automatisch angezeigt wird. Um diese Funktion verwenden zu können, müssen Sie zuerst die aktuelle Uhrzeit einstellen.

Wenn Sie einen digitalen Kanal gewählt haben und

✎

die Taste ► drücken, wird das digitale Programm angezeigt.

Sortieren ■ (nur Analogkanäle): Mit diesem Vorgang können Sie die Programmnummern gespeicherter Sender ändern. Das ist möglicherweise nach dem automatischen Speichern von Sendern erforderlich.

Reorder ■ (Neu sortieren) (sofern Antenna (TV-Empfang) auf Satellit eingestellt wurde) Sortieren der Senderliste in numerischer Reihenfolge.

Entfernen: ■ Sie können Kanäle löschen, damit nur die gewünschten Kanäle angezeigt werden.

Alle wählen / Alle abwählen ■ : Wählen Sie alle Kanäle aus oder deaktivieren Sie alle im Kanal-Manager ausgewählten Kanäle.

Vorgemerkt

(im Kanal-Manager) Mit dieser Menüoption können Sie eine vorgemerkte

Sendung anzeigen, ändern oder löschen.

Info ändern ■ : Mit dieser Menüoption können Sie eine vorgemerkte Sendung ändern.

Programmierung abbrechen ■ : Mit dieser Menüoption können Sie die Vormerkrung einer Sendung stornieren.

Informationen ■ : Anzeigen einer vorgemerkten Sendung. (Sie können auch die Vormerkinformationen auswählen).

Alle wählen / Alle abwählen ■ : Wählen oder Abwählen vorgemerkten Programme.

aller

Senderliste

Sie können alle gesuchten Kanäle anzeigen.

Senderliste übertragen

Importieren oder Exportieren der Kanaltabelle. Schließen Sie einen USB-Speicher an, um diese Funktion zu verwenden.

Der Eingabebildschirm für die PIN wird geöffnet. Geben

✎

Sie nun Ihre vierstellige PIN ein.

✎

Der Standard-PIN-Code eines neuen Fernsehgeräts lautet “0-0-0-0”.

Von USB importieren ■ : Importieren der Kanalliste vom USB-Speicher.

Auf USB exportieren ■ : Exportieren der Kanalliste auf den USB-Speicher

Feinabstimmung

(nur analoge Kanäle) Wenn das Signal schwach oder gestört ist, können Sie die

Feinabstimmung manuell vornehmen.

Fein abgestimmte Kanäle sind mit einem Sternchen

✎

markiert “*”.

✎

Wählen Zurückset, wenn Sie die Feinabstimmung zurücksetzen möchten.

Bildmenü

Ändern des voreingestellten Bildmodus ¦

Modus

Wählen Sie Ihren bevorzugten Bildtyp aus.

Dynamisch ■ : Für helle Zimmer geeignet. Standard ■ : Für normale Umgebungen geeignet. Natürlich ■ : Für geringe Augenbelastung geeignet.

✎

Natürlich

Film ■ : Geeignet für das Anzeigen von Filmen in einem

abgedunkelten Zimmer.

ist im PC-Modus nicht verfügbar.

Anpassen der Bildeinstellungen ¦

Hintergrundbeleuchtung / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

Das Gerät verfügt über mehrere Einstellmöglichkeiten für die Bildqualität.

HINWEIS

✎

Im Modus xTV, Ext., AV des PAL-Systems steht die Funktion Farbton (G/R) nicht zur Verfügung.

Im PC-Modus können Sie nur

Kontrast und Helligkeit einstellen. Sie können die Einstellungen für jedes an das

Fernsehgerät angeschlossene externe Gerät festlegen und speichern.

Durch geringere Bildhelligkeit reduzieren Sie den

Stromverbrauch.

Hintergrundbel.,

Deutsch

Page 69

Deutsch

03 Grundfunktionen

Möglichkeiten zum Sparen ¦

Öko-Lösung

Energiesparmod. (Aus / Gering / Mittel / Hoch / Bild ■ aus / Auto)

Helligkeit des Fernsehgeräts ein, um den Stromverbrauch zu senken. Wenn Sie Bild aus wählen, wird der Bildschirm abgeschaltet, aber der Ton bleibt an. Drücken Sie eine beliebige Taste, um den Bildschirm wieder anzuschalten.

Öko-Sensor (Aus / Ein) ■ : Um noch mehr Energie zu sparen; werden die Bildeinstellungen automatisch an die Lichtverhältnisse im Zimmer angepasst.

Minimale Hintergrundbeleuchtung: Wenn der ÖkoSensor aktiviert (Ein) ist, können Sie die minimale

Bildhelligkeit manuell einstellen.

Kein Signal Standby (Aus / 15 min / 30 min / 60 min) ■ : Löst den Standbymodus aus, wenn für einen gewissen, benutzerdeﬁnierten Zeitraum der Status „Kein Signal“ oder „Signalkabel prüfen“ ansteht.

Ändern der Bildoptionen ¦

Wenn Sie die

✎

wird der Öko-Sensor deaktiviert.

Wenn

✎

Öko-Sensor aktiviert ist Ein, kann sich

die Helligkeit der Anzeige je nach Helligkeit der Umgebung ändern (und dabei meistens etwas dunkler werden).

Deaktiviert, wenn der PC im Stromsparmodus läuft.

✎

: Mit dieser Funktion stellen Sie die

Hintergrundbeleuchtung einstellen,

Erweiterte Einstellungen

(verfügbar nur im Modus Standard / Film) Sie können verschiedene Detaileinstellungen für Ihren Fernseher

vornehmen, unter anderem für Farbe und Kontrast.

An Im PC-Modus können Sie nur ✎Optimalkontrast., Gamma , und Weißabgleich einstellen.

Erweiterte Einstellungen

Schwarzton : Aus ►

Optimalkontrast : Mittel Schattendurchzei. : 0 Gamma : 0

Expertenmuster : Aus

Nur RGB-Modus : Aus Farbraum : Nativ

Schwarzton (Aus / Dunkel / Dunkler / Max. dunkel) ■ : Wählen Sie den Schwarzwert aus, um die Bildschirmtiefe einzustellen.

Optimalkontrast (Aus / Gering / Mittel / Hoch)) ■ : Stellen Sie den Bildkontrast ein.

Detailtreue bei Schatten (-2~+2) ■ : Erhöhen Sie die Helligkeit dunkler Bilder.

✎

Im PC-Modus deaktiviert.

▼

U Verschieben E Eingabe R Zurück

Gamma ■ : Einstellen der Intensität der Primärfarbe. Expertenmuster (Aus, Muster 1, Muster 2) ■ : Durch

Ausführen der Funktion Expertenmuster kann das Bild ohne einen Generator oder Filter kalibriert werden. Wenn das Bildschirmmenü verschwindet oder ein anderes Menü als Menü Bild geöffnet wird, ist die Kalibrierung gespeichert und das Fenster Expertenmuster wird geschlossen.

Solange ✎Expertenmuster ausgeführt wird, erfolgt keine Tonausgabe.

Nur verfügbar im Modus DTV, Component und HDMI.

✎

Nur RGB-Modus (Aus / Rot / Grün / Blau) ■ : Adjust the range of colours available to create the image.Sie können die Farbe oder den Farbton der Bildanteile Rot, Grün oder Blau von einem externen Gerät (DVD-Player, Heimkinosystem usw.) einstellen.

Farbraum (Auto / Nativ / Benutzerdeﬁniert) ■ : Wenn Sie Farbe, Rot, Grün, Blau und Zurückset. anpassen möchten, stellen Sie Farbraum auf Benutzerdeﬁniert ein.

Weißabgleich ■ : Einstellen der Farbtemperatur für ein natürlicheres Bild.

R-Offset / G-Offset / B-Offset: Sie können die Dunkelheit jeder Farbe (Rot, Grün und Blau) einstellen.

R-Gain/G-Gain/B-Gain: Sie können die Helligkeit jeder Farbe (Rot, Grün und Blau) einstellen.

Zurücksetzen: Hiermit setzen Sie den Weißabgleich auf die Standardwerte zurück.

10 P Weißabgleich (Aus / Ein): ■ Steuern des Weißabgleichs in 10-Punkt-Schritten durch Einstellen der Helligkeit des roten, grünen und blauen Signals.

Diese Funktion ist verfügbar, wenn der Bildmodus

✎

auf Film und der externe Eingang auf HDMI oder Komponente eingestellt ist.

Manche USB-Geräte unterstützen diese Funktion

✎

möglicherweise nicht.

Intervall: Wählen Sie das Intervall zum Einstellen. Rot: Einstellen des Rotpegels.

Grün: Einstellen des Grünpegels. Blau: Einstellen des Blaupegels. Zurücksetzen: Zurücksetzen von 10 P Weißabgleich auf

Hautton ■ : Betonen des Rosaanteils im „Hautton“. Kantenglättung (Aus / Ein) ■ : Hervorheben von

Objektbegrenzungen. xvYCC (Aus / Ein) ■ : Durch Aktivieren des xvYCC-Modus

vergrößern Sie die Detailtreue und den Farbraum beim Abspielen von Filmen auf einem externen Gerät (z. B. DVD-Player), das an den HDMI- oder Component INEingang angeschlossen ist.

✎

Diese Funktion ist verfügbar, wenn der Bildmodus auf Film und der externe Eingang auf HDMI oder Komponente eingestellt ist.

Manche USB-Geräte unterstützen diese Funktion

✎

möglicherweise nicht.

die Standardwerte.

Page 70

Grundfunktionen

Bildoptionen

Im PC-Modus können Sie nur ✎Farbtemp., Größe Digit. Rauschfilter nach einstellen.

Farbtemp. : Normal ►

Größe : Autom. Breit Bildschirmmodus : 16:9

Digit. Rauschlter : Auto

MPEG-Rauschlter : Auto

HDMI-Schwarzp. : Normal

Filmmodus : Aus

Farbtemperatur (Kalt / Normal / Warm1 / Warm2) ■

Größe ■ : Möglicherweise verfügt auch Ihr

Kabel-/Satellitenreceiver über eigene Bildschirmformate. Allerdings empfehlen wir dringend, dass Sie die meiste Zeit den 16:9-Modus verwenden.

Automatische Breite: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis 16:9 ein.

16:9 : Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 für DVDs oder Breitbildsendungen einzustellen.

Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3.

Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmhöhe zu vergrößern.

4:3 : Dies ist die Standardeinstellung zum Anzeigen von Filmen und herkömmlichen Fernsehsendungen.

Bildanpassung: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p / 1080i / 1080p) oder Komponentensignalen (1080i / 1080p) vollständig und ohne Beschneidung angezeigt.

HINWEIS

✎

Nach Auswahl von xBildschirmanpassung im Modus HDMI (1080i / 1080p) oder Component (1080i / 1080p):

1. Drücken Sie die Taste ◄ oder ►, um die Option

2. Drücken Sie die ENTERE.

Je nach Signalquelle können die Bildgrößenoptionen variieren.

und Aktivierung des Einbrennschutzes

Bildoptionen

▼

U Verschieben E Eingabe R Zurück

✎

oder Warm2 werden nur aktiviert, wenn der

Warm1

Bildmodus auf Dynamisch eingestellt ist. Sie können die Einstellungen für jedes externe Gerät

✎

einstellen und speichern, das Sie an das Fernsehgerät angeschlossen haben.

Einstellen der Position mit den Tasten

✎

Einstellen der Position oder Größe mit den Tasten

✎

Verwenden Sie nicht über längere Zeit hinweg das

✎

4:3-Format. Spuren der links, rechts und in der Mitte angezeigten Rahmen können zum Einbrennen von Bildern (Einbrennen) führen, was nicht von der Garantie abgedeckt ist.

Position auszuwählen.

Positionieren Sie das Bild mit den Tasten ▲, ▼, ◄ oder ►.

▲, ▼.

Die verfügbaren Elemente können in Abhängigkeit vom

ausgewählten Modus variieren. Im PC-Modus können nur die Modi

eingestellt werden. Sie können die Einstellungen für jedes externe Gerät

einstellen und speichern, das Sie an einen Eingang des Fernsehgeräts angeschlossen haben.

Wenn Sie die Funktion xBildschirmanpassung zusammen mit einem HDMI 720p-Signal verwenden, wird eine Zeile wie bei Overscan oben, unten, links und rechts abgeschnitten.

Bildschirmmodus (16:9 / Breitenzoom / Zoom / 4:3) ■ : Verfügbar nur, wenn die Bildgröße auf Autom. Breit eingestellt ist. Sie können die gewünschte Bildgröße beim 4:3Breitbilddienst oder der Originalgröße bestimmen. Für jedes Europäische Land ist eine andere Bildgröße erforderlich.

Diese Funktion ist im PC-, Komponenten- oder HDMI-

✎

Modus nicht verfügbar.

Digit. Rauschﬁlter (Aus / Gering / Mittel / Hoch / Auto / ■ Auto-Anzeige): Wenn das Sendesignal schwach ist, können

statisches Rauschen und Geisterbilder erscheinen. Wählen Sie diejenige der Optionen, bei der das beste Bild angezeigt wird.

Auto-Anzeige: Anzeige der Signalstärke beim Wechseln zwischen Analogkanälen.

Nur für Analogkanäle verfügbar.

✎

Wenn die Säule grün ist, empfangen Sie das bestmögliche

✎

Signal

MPEG-Rauschﬁlter (Aus / Gering / Mittel / Hoch / Auto) ■ : Reduziert das MPEG-Rauschen, um besserte Bildqualität zu ermöglichen.

Im PC-Modus deaktiviert.

✎

HDMI-Schwarzpegel (Normal / Gering) ■ : Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

Nur im HDMI-Modus (RGB-Signale) verfügbar.

✎

Filmmodus (Aus / Auto1 / Auto2) ■ : Sie können das Fernsehgerät so einstellen, dass eine Filmsignal aus allen Quellen automatisch empfangen und verarbeitet und das Bild auf die optimale Qualität eingestellt werden kann.

Verfügbar bei TV, AV, COMPONENT (480i / 1080i)

✎

und HDMI (480i / 1080i).

100Hz Motion Plus (Aus / Klar / Standard / Glätten / ■ Benutzerdeﬁniert / Demo): Beseitigt das Verschwimmen

schneller Szenen mit viel Bewegung und sorgt für ein klareres Bild.

Wenn Sie

✎

Bildrauschen auf dem Bildschirm kommen. In diesem Fall sollten Sie 100Hz Motion Plus deaktivieren (Aus).

Unschärfeminderung: Hiermit passen Sie die Unschärfeminderung bei Videosignalen an.

Judder-Minderung: Hiermit passen Sie die Minderung stockender Bewegungen beim Abspielen von Filmen an.

Zurücksetzen: Hiermit setzen Sie die benutzerdeﬁnierten Einstellungen zurück.

Aktivierung des Einbrennschutzes nach (2 Std. / 4 Std. ■ / 8 Std. / 10 Std. / Aus) Wenn längere Zeit das gleiche Bild

angezeigt wird, greift der Einbrennschutz.

100Hz Motion Plus wählen, kann es zu

16:9 und 4:3

Bild zurücksetzen (OK / Abbrechen)

Deutsch

Page 71

Deutsch

03 Grundfunktionen

Zurücksetzeb Ihres aktuellen Bildmodus auf ihre Standardeinstellungen.

Einstellen des Fernsehgeräts mithilfe Ihres PCs ¦

Stellen Sie die Signalquelle auf PC ein.

Autom. Einstellung

Stellen Sie die Frequenzen/Positionen ein und lassen Sie die Feinstellung automatisch durchführen.

Nicht verfügbar bei Anschluss mit einem HDMI/DVI-Kabel.

✎

Bildschirm

Grob / Fein ■ : Entferneb oder Reduzieren von Bildrauschen.

Falls sich das Bildrauschen durch die Feinabstimmung allein nicht beheben lässt, stellen Sie zunächst die Frequenz möglichst genau ein Grob. Führen Sie dann erneut eine Feinabstimmung durch. Nachdem Sie das Bildrauschen durch die Grob- und Feinabstimmung des Bildes verringert haben, stellen Sie die Position des Bildes so ein, dass es auf dem Bildschirm zentriert ist.

Position ■ : Einstellen der Position des PC-Fensters mit den Richtungstasten (▲ / ▼ / ◄ / ►).

Bild zurücksetzen ■ : Zurücksetzen des Bilds auf die Standardwerte.

Verwenden Ihres Computers als Computerbildschirm (PC)

Konﬁgurieren Ihrer PC-Software (unter Windows XP) Je nach der Version von Windows und der Graﬁkkarte können

die tatsäch angezeigten Dialogfelder auf Ihrem PC abweichen. In fast jedem Fall aber werden die gleichen grundlegenden Einstellungen vorgenommen. (Wenden Sie sich andernfalls an den Computerhersteller oder Samsung-Händler.)

1. Klicken Sie im Startmenü von Windows auf „Systemsteuerung”. Wenn das Fenster der Systemsteuerung angezeigt wird,

klicken Sie auf „Darstellung und Designs”. Ein Dialogfeld wird geöffnet.

3. Klicken Sie auf „Anzeige“. Anschließend wird ein Dialogfeld angezeigt.

4. Klicken Sie im Dialogfeld Anzeige auf die Registerkarte „Einstellungen”.

Stellen Sie die richtige Größe (Bildschirmauﬂösung) ein y [Optimal: 1920 x 1080 Pixel]

Wenn das Dialogfeld eine Option für die Bildschirmfrequenz y enthält, muss als Einstellung “60” oder “60 Hz” ausgewählt werden. Andernfalls klicken Sie einfach auf OK, um das Dialogfeld zu schließen.

Tonmenü

Equalizer

Anpassen des Tonmodus

Balance L/R ■ : Anpassen der Balance zwischen dem linken und dem rechten Lautsprecher.

100Hz / 300Hz / 1KHz / 3KHz / 10KHz ■ (Einstellung der Frequenzbänder): Einstellen der Lautstärke für die unterschiedlichen Frequenzbänder.

Zurücksetzen ■ : Zurücksetzen der Equalizereinstellungen auf die Standardwerte.

Tonsystem, usw. ¦

SRS TheaterSound (Aus / Ein)

(nur im Standardtonmodus) Diese Funktion ermöglicht durch HRTF-Technologie (Head

Related Trasfer Function) virtuellen 5.1 Kanalton bei einem einzigen Lautsprecherpaar oder Kopfhörer.

SRS TruDialog (Aus / Ein)

(nur im Standardtonmodus) Mitr dieser Funktion können SIe die Lautstärke einer Stimme

gegenüber der Hintergrundmusik oder den Toneffekten erhöhen, so dass Dialoge während einer Show besser zu verstehen sind.

Wiedergabesprache

(nur digitale Sender) Sie können die Standardsprache für Audio ändern.

✎

Welche Sprache verfügbar ist, hängt von der jeweiligen Sendung ab.

Audioformat (MPEG / Dolby Digital 5.1)

(nur digitale Sender) Wenn Sie für die Tonausgabe sowohl den Hauptlautsprecher

als auch den Audioreceiver verwenden, kann es aufgrund der Geschwindigkeitsunterschiede beim Dekodieren durch die beiden Systeme zu einem Echoeffekt kommen. Verwenden Sie in diesen Fall die TV-Lautsprecher.

Die Audioformat-

✎

jeweiligen Sendung. Dolby Digital-5.1-Kanalton steht nur zur Verfügung, wenn Sie einen externer Lautsprecher über ein optisches Kabel anschließen.

Option richtet sich nach der

Ändern des Tonmodus ¦

SRS TheaterSound

Standard ■ : Auswahl des normalen Tonmodus. Musik ■ : Betont die Musik im Verhältnis zu Stimmen. Film ■ : Ermöglicht optimale Tonwiedergabe für Filme. Klare Stimme ■ : Betont Stimmen im Verhältnis zu anderen

Geräuschen. Verstärken ■ : Erhöht die Lautstärke hochfrequenter

Töne, damit hörgeschädigte Personen den Ton besser verstehen können.

Anpassen der Toneinstellungen ¦

Page 72

Grundfunktionen

Ⱥ-Ȼ

Audio für Sehgeschädigte

(nicht überall verfügbar) (nur Digitalkanäle) Diese Funktion verarbeitet den Audiostream

für den Audiokommentar (Audio für Sehgeschädigte), der vom Sender zusammen mit dem Vordergrundton übertragen wird.

Audio für Sehgeschädigte (Aus / Ein) ■ : Hiermit wird der Audiokommentar für Sehbehinderte ein- und ausgeschaltet.

Lautstärke ■ : Hiermit regeln Sie die Lautstärke des Audiokommentars für Sehgeschädigte.

Automatische Lautstärke (Aus / Normal / Nacht)

Wählen Sie Normal, um die verschiedenen Kanäle auf die gleiche Lautstärke einzustellen.

Nacht ■ : Dieser Modus ermöglicht besseren Ton als im Modus Normal, denn er ist fast rauschfrei. Das ist beispielsweise bei Nacht nützlich.

Lautsprecherauswahl (Ext. Lautsprecher / TV-Lautsprecher)

Es kann aufgrund unterschiedlicher Decodierungsgeschwindigkeiten des Hauptlautsprechers und des Audioreceivers zu Echoeffekten kommen. Stellen Sie das Fernsehgerät in diesem Fall auf Ext. Lautsprecher ein.

Wenn

✎

Lautsprecher auswählen auf Ext.

eingestellt ist, funktionieren die Lautstärketasten und die Stummschaltung (MUTE-Taste) nicht und die Einstellmöglichkeiten für den Ton sind beschränkt.

Prüfen Sie, ob ✎Lautsprecher auswählen auf Ext.

Lautsprecher eingestellt ist.

TV-Lautsprecher: Aus, Ext. Lautsprecher: Ein

Wenn ✎Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, verwenden Sie die folgenden Einstellungen.

TV-Lautsprecher: Ein, Ext. Lautsprecher: Ein

Ohne Videosignal werden beide Lautsprecher

✎

stummgeschaltet.

Lautsprecher

SPDIF-Ausgabe ■ : SPDIF (Sony Philips Digital

InterFace) ermöglicht digitalen To n und reduziert die an Lautsprecher und verschiedene andere digitale Geräte (z. B. DVD-Player) übertragenen Störungen.

Audioformat: Während des Empfangs einer digitalen Fernsehsendung können Sie bei den Optionen PCM oder Dolby Digital das digitale Audioausgabeformat (SPDIF) auswählen.

Durch Anschließen von 5.1-Kanallautsprechern in

✎

einer Dolby Digital-Konfiguration maximieren Sie Ihre interaktive 3D-Raumerfahrung.

Audioverzögerung: Korrektur von Audio/VideoFehlsynchronisierungen, wenn Sie Fernsehsendungen oder Videos ansehen und die digitalen Audiosignale mit einem externen Gerät (z, B. einem AV-Receiver) ausgeben.

Dolby Digital-Komp. (Line / RF) ■ : Diese Funktion minimiert die Lautstärkeunterschiede zwischen einem Dolby Digital-Signal und einem Sprachsignal (d.h. MPEG-Audio, HE-AAC, ATV-Ton).

Wählen Sie

✎

erzielen, und RF, um beispielsweise bei Nacht die Lautstärkeunterschiede zwischen lauten und leisen Tönen zu reduzieren.

Line: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -31 dB (Bezugswert) auf entweder -20 dB oder -31 dB ein.

RF: Hiermit stellen Sie die Lautstärke von Signalen mit mehr oder weniger als -20 dB (Bezugswert) auf entweder -10 dB oder -20 dB ein.

Line, um Ton mit großer Dynamik zu

Ton zurücksetzen (OK / Abbr.)

Hiermit setzen Sie alle Toneinstellungen auf die Standardwerte zurück.

Tonmodus auswählen ¦

Wenn Sie Dual ⅠⅡ einstellen, wird der aktuelle Tonwiedergabemodus auf dem Bildschirm angezeigt.

Zusätzliche Einstellung

(nur digitale Sender)

DTV-Audiolautstärke (MPEG / HE-AAC) ■ : Mit dieser Funktion können Sie die Ungleichheit eines Stimmensignals (dies ist eines der bei einer digitalen Fernsehsendung empfangenen Signale) auf die gewünschte Höhe reduzieren.

Entsprechend dem Typ des Sendesignals kann

✎

MPEG / HE-AAC im Bereich von -10 dB bis 0 dB eingestellt werden.

Um die Lautstärke zu erhöhen oder zu vermindern,

✎

stellen Sie den Bereich zwischen 0 bzw. -10 ein.

Deutsch

Audiosystem

A2-

Stereo

NICAM

Stereo

Falls das Stereosignal schwach ist und automatisch

✎

umgeschaltet wird, sollten Sie zu mono wechseln. Diese Funktion ist nur bei einem Stereosignal aktiviert.

✎

Nur verfügbar, wenn die ✎Eingang squelle auf TV eingestellt ist.

Mono Mono

Stereo

Dual

Mono Mono

Stereo

Dual

Dual Ⅰ/

Ⅱ

Stereo ↔ Mono

Dual-Ⅰ ↔ Dual-

Mono ↔ Stereo

Mono → Dual-Ⅰ

%Dual-

Ⅱ '

Standard

Automatischer

Ⅱ

Automatischer

Wechsel Dual-Ⅰ

Page 73

Deutsch

03 Grundfunktionen

Einstellungsmenü

10 TV AT V0

00 00

▲

▼

00 00

▲

▼

Einstellen der Uhrzeit ¦

Zeit

Uhr ■ : Die Uhr muss eingestellt werden, damit Sie die

verschiedenen Timerfunktionen des Fernsehgeräts verwenden können.

edes Mal, wenn Sie die Taste INFO drücken, wird die

J aktuelle Zeit angezeigt.

Wenn Sie das Netzkabel ziehen, müssen Sie die Uhr

✎

erneut einstellen.

Uhr-Modus (Auto / Manuell)

Je nach Sendestation und Signal ist die automatisch

✎

eingestellte Zeit möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen.

Die Antenne muss angeschlossen sein, damit die Zeit

✎

automatisch eingestellt werden kann.

Uhrzeit einstellen: Manuelles Einstellen von Tag, Monat, Jahr, Stunde und Minute.

✎

Verfügbar nur, wenn der eingestellt ist.

Zeitzone: Sie können Ihre Zeitzone auswählen.

✎

Diese Funktion ist nur verfügbar, wenn Sie Auto eingestellt haben.

Je nach Sendestation und Signal erfolgt die automatische

✎

Zeiteinstellung möglicherweise nicht korrekt. In diesem Fall müssen Sie die Zeit manuell einstellen.

Verwenden des Sleep-Timers ¦

Um den

✎

Sleep-Timer abzubrechen, wählen Sie Aus.

Sleep-Timer ■

Fernsehgerät nach Ablauf einer vorher eingestellten Zeit automatisch abgeschaltet. (30, 60, 90, 120, 150 und 180 Minuten).

Einstellen des Ein-/Ausschalttimers ¦

Timer 1 / Timer 2 / Timer 3 ■ : Sie können drei verschiedene

Einstellungen für den Ein-/Ausschalttimer vornehmen. Voraussetzung dafür ist, dass Sie die Uhr gestellt haben.

Anschaltzeit

Deaktiv.

Ausschaltzeit

Deaktiv.

Lautstärke

Wiederh.

Quelle TV-Empfang Kanal

Einmal

So Mo. Di. Mi. Do. Fr. Sa

Verschieben

Uhr-Modus auf Manuell

Uhrmodus auf

: Mit dieser Funktion wird das

Timer 1

Einstellen

Eingabe R Zurück

Anschaltzeit / Ausschaltzeit:Stellen Sie Stunde und Minute ein und aktivieren bzw. deaktivieren Sie die Funktion. (Wenn Sie mit den Einstellungen fertig sind, aktivieren Sie den Timer mit

Aktivieren. Lautstärke: Stellen Sie die gewünschte Lautstärke ein. Source: Sie können den TV oder USB-Inhalt einstellen,

der beim automatischen Einschalten des Fernsehers wiedergegeben wird. (USB kann nur dann ausgewählt werden, wenn ein USB-Gerät an den Fernseher angeschlossen ist)

TV-Empfang (wenn die Quelle auf TV eingestellt ist): Wählen Sie ATV oder DTV.

Kanal (wenn die Quelle auf TV eingestellt ist): Wählen Sie den gewünschten Kanal.

Inhalt (wenn die Quelle auf USB eingestellt ist): Wählen Sie auf dem USB-Gerät einen Ordner mit Musik- oder Fotodateien, die beim automatischen Anschalten des Fernsehgeräts angezeigt werden.

Die

✎

Timerfunktion arbeitet nicht fehlerfrei, wenn es auf dem USB-Gerät keine Musikdatei gibt oder der Ordner mit der Musikdatei nicht markiert ist.

Wenn auf dem USB-

✎

ist, wird keine Diashow gestartet. Wenn der Ordnername zu lang ist, kann der Ordner nicht

✎

ausgewählt werden. Jedem USB-Gerät, das Sie verwenden, wird ein eigener

✎

Ordner zugewiesen. Wenn Sie mehr als eine SUB-Gerät den selben Typs verwenden, vergewissern Sie sich, dass die den einzelnen USB-Geräten zugewiesenen Ordner unterschiedliche Namen tragen.

Wiederholen: Wenn Öko-Sensor aktiviert ist (Ein), kann sich die Helligkeit der Anzeige je nach Helligkeit der Umgebung ändern (und dabei meistens etwas dunkler werden).

Das Symbol

✎ c

Automatische Ausschaltung (nur dann verfügbar, wenn

✎

das Fernsehgerät von Timer eingeschaltet wurde): Um eine eventuelle Überhitzung zu verhindern, wird das Fernsehgerät nach 3 Stunden im Leerlauf automatisch ausgeschaltet.

Gerät nur eine Fotodatei gespeichert

zeigt an, dass der Tag gewählt ist.

Sperren von Programmen ¦

Sicherheit

Der Eingabefenster für die PIN wird angezeigt, ehe das

✎

Einstellungsfenster geöffnet wird. Geben Sie die vierstellige Standard-PIN ein: „0-0-0-0“. Ändern

✎

Sie die PIN mit der Option PIN ändern.

Kindersicherung (Aus / Ein) ■ : Sie können Kanäle im Kanal- Manager sperren, damit unberechtigte Benutzer, z. B. Kinder,

für sie nicht geeignete Sendungen sehen.

Nur verfügbar, wenn die

✎

eingestellt ist.

Sicherungsstufe (Alterseinstellung) ■ : Mit einem benutzerdeﬁnierten 4-stelligen PIN-Code verhindern Sie, dass unbefugte Benutzer (z. B. Kinder), ungeeignete Sendungen sehen.

Alle zulassen: Hiermit können Sie alle Altersbeschränkungen aufheben.

Die Optionen für die

✎

Abhängigkeit vom jeweiligen Land variieren.

Eingang squelle auf TV

Sicherungsstufe können in

Page 74

Grundfunktionen

Ⱥ-Ȼ

PIN ändern ■ : Sie können Ihre zum Einrichten des Fernsehgeräts benötigte persönliche Kennnummer ändern.

Wenn Sie den PIN-Code vergessen haben,

✎

drücken Sie die Fernbedienungstasten in der angegebenen Reihenfolge, um die PIN auf „0-00-0“ zurückzusetzen: Netztaste (Aus) → MUTE

→ 8 → 2 → 4 → Netztaste (Ein).

Weitere Funktionen ¦

Sprache

Menüsprache ■ : Stellen Sie die Menüsprache ein. Teletextsprache ■ : Einstellen der gewünschten

Teletextsprache.

Englisch ist der Standardwert in Fällen, wo die

✎

ausgewählte Sprache für die Sendung nicht verfügbar ist.

Voreinstellung (Primäre Wiedergabesprache ■ / Sekundäre Wiedergabesprache / Primäre Untertitelsprache / Sekundäre Untertitelsprache / Primäre Teletextsprache / Sekundäre Teletextsprache): Wählen Sie eine Sprache aus, die als

Standardsprache verwendet wird, wenn Sie einen Kanal auswählen.

Untertitel

Mit diesem Menü legen Sie den Untertitel modus fest.

Die Untertitelfunktion kann nicht

✎

verwendet werden, wenn sich die Quelle im Modus Component oder HDMI befindet.

Untertitel (Aus / Ein) ■ : Untertitel aktivieren oder deaktivieren.

Modus (Normal / Schwerhörig) ■ : Hiermit können Sie den Modus der Untertitelfunktion einstellen.

Untertitelsprache ■ : Hiermit können Sie die Untertitelsprache festlegen.

Wenn das Programm, das Sie gerade sehen, die

✎

Funktion Schwerhörig nicht unterstützt, wird selbst bei der Einstellung Normal automatisch die Einstellung Scshwerhörig aktiviert.

Englisch ist der Standardwert in Fällen, wo die

✎

ausgewählte Sprache für die Sendung nicht verfügbar ist.

Netzwerk (Netzwerktyp / Netzwerk einrichten / Netzwerktest / SWL (Samsung Wireless Link) / SWL verbinden)

Genaue Beschreibungen zum Einstellen der Optionen ﬁnden Sie bei den Anweisungen zum „Netzwerkanschluss“. (P. 24)

Allgemein

Spielemodus (Aus / Ein) ■ : Wenn Sie eine Spielekonsole

wie PlayStation™ oder Xbox™ anschließen, können Sie durch Auswählen des Spielemodus ein realitätsnaheres Spielerlebnis genießen.

HINWEIS

✎

Vorsichtsmaßnahmen und Einschränkungen im x Spielemodus

Wenn Sie die Spielekonsole wieder vom Gerät trennen – und ein anderes externes Gerät anschließen möchten, deaktivieren (Aus) Sie den Spielemodus mit Hilfe des Einrichtmenüs.

Wenn Sie im – Spielemodus das TV-Menü anzeigen, zittert das Bild leicht.

Spielemodus

Nach dem Anschließen der

den Spielemodus, um schlechte Bildqualität zu verhindern. Bei aktiviertem (

Der – Bildmodus ist eingestellt auf Standard und der Tonmodus auf

Der Equalizer ist nicht verfügbar. –

BD Wise (Aus / Ein) ■ : Ermöglicht optimale Bildqualität für Samsung DVD, Blu-Ray und Heimkinoprodukte, die BD Wise unterstützen. Wenn BD Wise aktiviert (Ein) ist, wird der Bildmodus automatisch auf die optimale Auﬂösung eingestellt.

Verfügbar nur, wenn Sie über ein HDMI-Kabel

✎

Geräte von Samsung anschließen, die über BD Wise verfügen.

Menütransparenz (Hell / Dunkel) ■ : Stellen Sie die Transparenz des Menüs ein.

Melodie (Aus / Gering / Mittel / Hoch) ■ : Verwenden Sie diese Funktion, wenn Sie möchten, dass beim Ein- oder Ausschalten des Fernsehgeräts eine Melodie abgespielt wird.

ist im TV und PC nicht verfügbar.

Spielekonsole aktivieren (Ein) Sie

Ein) Spielemodus:

Film

Common Interface

CI-Menü ■ : Hiermit kann der Benutzer seine Auswahl in dem

vom CAM-Modul bereitgestellten Menü treffen. Wählen Sie das CI-Menü ausgehend vom Menü „PC Card“ (PC-Karte).

Anwendungsinformationen ■ : Anzeigen von Informationen zu dem in den CI Steckplatz eingesetzen CAM und zur „CI“ oder „CI+“-Karte, die in das CAM eingesetzt wurde. Sie können das CAM-Modul unabhängig davon anschließen, ob das Fernsehgerät angeschaltet ist oder nicht.

1. Sie können das CI-CAM-Modul bei Ihrem nächsten Händler

oder durch telefonische Bestellung erwerben.

2. Schieben Sie die „CI“ oder „CI+“-Karte in Richtung des Pfeils in

das CAM-Modul ein, bis sie fest sitzt.

3. Setzen Sie das CAM mit der „CI“ oder „CI+“-Karte in Richtung

des Pfeils so in den Common Interface-Steckplatz ein, dass es parallel zum Steckplatz ausgerichtet ist.

4. Kontrollieren Sie, ob Sie ein Bild sehen oder ein gestörtes

Signal.

Drahtlose Fernbedienung (Ein / Aus)

Schalten Sie die drahtlose Fernbedienung ein oder aus, bzw. lassen Sie drahtlose Fernbedienungen zu.

Deutsch

Page 75

Deutsch

03 Grundfunktionen

Bild-im-Bild (PIP) ¦

PIP

Gleichzeitige Anzeige des Fernsehbilds und des Bilds von einer externen Videoquelle. PIP (Bild-im-Bild) funktioniert nicht, für zwei gleiche Signalquellen.

HINWEIS

✎

Wenn Sie das Fernsehgerät im xPIP-Modus ausschalten und wieder einschalten, wird das PIPFenster nicht mehr angezeigt.

Möglicherweise wirkt das Bild im PIP-Fenster leicht

unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen von Spielen oder für Karaoke verwenden.

Solange Sie

PIP-Funktion nicht verwenden. PIP-Einstellungen

Hauptbild Nebenbild Komponenten, HDMI1/

DVI, HDMI2, HDMI3, HDMI4, PC

PIP (Aus / Ein) ■ : Aktivieren oder deaktivieren Sie die

PIP-Funktion.

Kanal ■ : Hiermit wählen Sie den Kanal für das Teilbild. Größe ( ■

PIP-Bild. Position ( ■

Position für das PIP-Bild. Ton wählen (Erster Tuner / Zweiter Tuner) ■ : Sie können

die gewünschte Tonquelle (Erster Tuner / Zweiter

Tuner) für den PIP-Modus auswählen.

Internet@TV einsetzen, können Sie die

/ Ã): Wählen Sie eine Position für das

/ – / — / œ): Wählen Sie eine

Unterstützungsmenü

Eigendiagnose

Der Selbsttest kann einige Minuten dauern. Dies ist eine normale Funktion des Fernsehgeräts.

Bildtest (Ja / Nein) ■ : Verwenden Sie diese Funktion, um Bildprobleme zu analysieren, und kontrollieren Sie das Farbmuster, wenn das Problem fortbesteht.

Audiotest (Ja / Nein) ■ : Verwenden Sie die integrierte Melodie, um Tonprobleme zu ermitteln.

Wenn die Fernsehlautsprecher keinen Ton

✎

ausgeben, müssen Sie vor dem Audiotest sicherstellen, dass Lautsprecher auswählen im Ton menü auf TV-Lautsprecher eingestellt ist.

Die Melodie ist im Test auch dann zu hören, wenn

✎

Lautsprecher auswählen auf Ext. Lautsprecher eingestellt ist, oder wenn der Ton mit der Taste

MUTE stumm geschaltet wurde.

Signalinformation ■ : (Nur digitale Kanäle nur) Die

Empfangsqualität des HDTV-Kanals ist entweder perfekt, oder die Kanäle sind nicht verfügbar. Stellen Sie Ihre Antenne so ein, dass die Signalstärke zunimmt.

Fehlerbehebung ■ : Wenn das Fernsehgerät scheinbar ein Problem hat, schlagen Sie zuerst bei diesen Beschreibungen nach.

✎

Wenn keiner dieser Tipps zur Fehlerbehebung hilft, wenden Sie sich an das SamsungKundendienstzentrum.

Software-Update

Das Software-Update kann über das Fernsehsignal durchgeführt werden, oder durch Herunterladen der neuesten Firmware von samsung.com auf ein USBSpeichergerät.

Aktuelle Version gibt die Version der Software an, die bereits im Fernsehgerät installiert ist.

✎

Die Software wird angegeben als „Jahr/Monat/Tag_ Version“.

Software-Update

Aktuelle Version 2010/01/18_000001

PER USB ►

Online PER Channel Update im Standby : 2 St. später

Alternative Software ----/--/--_------

U Verschieben E Eingabe R Zurück

Installieren der aktuellsten Version

Über USB ■ : Legen Sie ein

USB-Laufwerk mit der Datei des gespeicherten Firmwareupgrades (heruntergeladen von www.samsung.com,) in das Fernsehgerät ein. Achten Sie beim Einspielen des Updates darauf, die Stromversorgung nicht zu unterbrechen und das USB-Laufwerk nicht zu entfernen, bis das Update abgeschlossen ist. Das Fernsehgerät wird automatisch ab- und wieder angeschaltet, wenn das Firmwareupdate abgeschlossen ist. Nachdem die Software aktualisiert wurde, sind die Video- und Audioeinstellungen wieder auf die Standardwerte zurückgesetzt. Wir empfehlen, Ihre Einstellungen aufzuschreiben, damit Sie sie nach dem Update einfach wieder einstellen können.

Page 76

Grundfunktionen

Online: ■ Aktualisierung der Software über das Internet.

Konfigurieren Sie zuerst Ihr Netzwerk. Detaillierte

✎

Verfahrensbeschreibungen zum Einrichten des Netzwerks finden Sie unter „Konfigurieren des Netzwerks“.

Wenn die Internetverbindung nicht richtig funktioniert,

✎

kann es sein, dass die Verbindung unterbrochen ist. Wiederholen Sie den Download-Versuch. Wenn das Problem fortbesteht, laden Sie per USB herunter und aktuilisieren Sie dann

Über Sendesignal ■ : Aktualisierung der Software über das Sendesignal.

Wenn Sie diese Funktion während des

✎

Übertragungszeitraums für Software wählen, sucht die Funktion automatisch nach neuer Software und lädt sie herunter.

Die zum Herunterladen der Software erforderliche Zeit

✎

hängt vom Signalstatus ab

Update im Standby: ■ Zur gewählten Zeit erfolgt das manuelle Update automatisch. Da die Stromversorgung des Geräts intern eingeschaltet wird, kann der LCD-Bildschirm ein wenig beleuchtet sein. Dieser Zustand kann etwas mehr als eine Stunde andauern, bis die Softwareaktualisierung abgeschlossen ist.

Alternative Software ( ■ Backup): Anzeigen der Softwareversion, die mit By Online heruntergeladen wurde. Wenn das Update im letzten Schritt unterbrochen wird, wird diese Funktion aktiviert.

HD-Anschlussplan

Beachten Sie diese Informationen, wenn Sie externe Geräte an den Fernseher anschließen.

Samsung kontaktieren

Zeigen Sie diese Informationen an, wenn Ihr Fernseher nicht ordnungsgemäß arbeitet oder wenn Sie die Software aktualisieren möchten. Sie können Informationen zu unseren Callcentern und zum Herunterladen von Produkten und Software ﬁnden.

Deutsch

Page 77

Deutsch

Erweiterte Funktionen

Anschließen an einen PC

Mit Hilfe eines HDMI/DVI-Kabels oder eines D-Sub-Kabels

04 Erweiterte Funktionen

DVI OUT

AUDIO OUT

PC OUT

Anzeigemodi (D-Sub- und HDMI/DVI-Eingang)

Die optimale Auﬂ ösung beträgt 1920 X 1080 bei 60 Hz.

Modus Auﬂ ösung Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) Pixeltakt (MHz)

IBM

MAC

VESA CVT

VESA DMT

VESA GTF

VESA DMT / DTV CEA 1920 x 1080p 67.500 60.000 148.500 +/+

HINWEIS

✎✎

640 x 350 31.469 70.086 25.175 +/720 x 400 31.469 70.087 28.322 -/+ 640 x 480 35.000 66.667 30.240 -/832 x 624 49.726 74.551 57.284 -/-

1152 x 870 68.681 75.062 100.000 -/-

720 x 576 35.910 59.950 32.750 -/+ 1152 x 864 53.783 59.959 81.750 -/+ 1280 x 720 56.456 74.777 95.750 -/+ 1280 x 960 75.231 74.857 130.000 -/+

640 x 480 31.469 59.940 25.175 -/-

640 x 480 37.861 72.809 31.500 -/-

640 x 480 37.500 75.000 31.500 -/-

800 x 600 37.879 60.317 40.000 +/+

800 x 600 48.077 72.188 50.000 +/+

800 x 600 46.875 75.000 49.500 +/+ 1024 x 768 48.363 60.004 65.000 -/1024 x 768 56.476 70.069 75.000 -/1024 x 768 60.023 75.029 78.750 +/+ 1152 x 864 67.500 75.000 108.000 +/+

1280 x 1024 63.981 60.020 108.000 +/+ 1280 x 1024 79.976 75.025 135.000 +/+

1600 X 1200 1680 x 1050 65.290 59.954 146.250 -/+

1280 x 720 52.500 70.000 89.040 -/+

1280 x 1024 74.620 70.000 128.943 -/-

70.635

75.000

74.984

60.000

136.750

162.000

Synchronisationspolarität

Bei einem Anschluss über HDMI/DVI-Kabel müssen Sie den xHDMI IN 1 (DVI)-Anschluss verwenden. Das Zeilensprungverfahren wird nicht unterstützt.

Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus ausgewählt wird.

Separate- und Composite-Modus werden unterstützt. SOG (Sync On Green) wird nicht unterstützt.

(H/V)

-/+ +/+

Page 78

Erweiterte Funktionen

Netzwerkverbindung

Sie können Ihr Fernsehgerät so einrichten, dass es über Ihr lokales Netzwerk (LAN) und eine Kabel- oder WLAN-Verbindung auf das Internet zugreifen kann.

Verbindung mit einem Kabelnetzwerk herstellen ¦

Sie können Ihr Fernsehgerät auf dreierlei Weise an Ihr LAN anschließen:

Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel an ein y externes Modem und Ihr LAN anschließen. Siehe nachfolgende Abbildung.

Modemanschluss an der Wand

Sie können Ihr Fernsehgerät über den LAN-Anschluss auf der Rückseite des Geräts mit einem IP-Sharer verbinden, der y an ein externes Modem angeschlossen ist, und so die Verbindung zum LAN herstellen. Verwenden Sie ein CAT5-Kabel für den Anschluss. Siehe nachfolgende Abbildung.

Modemanschluss an der Wand

Je nachdem, wie Ihr Netzwerk aufgebaut ist, können Sie Ihr Fernsehgerät möglicherweise auch an Ihr LAN anschließen, y indem Sie den LAN-Anschluss auf der Rückseite des Geräts direkt über ein CAT5-Kabel mit einer Netzwerkdose verbinden. Siehe nachfolgende Abbildung. Beachten Sie, dass die Netzwerkdose mit einem Modem oder Router irgendwo in Ihrem Haus verbunden sein muss.

Modemanschluss an der Wand

Externes Modem (ADSL/VDSL/

Kabelfernsehen)

LAN-KabelModem-Kabel

IP-Sharer (mit DHCP-Server)

Kabelfernsehen)

LAN-Kabel LAN-KabelModem-Kabel

Rückseite des Fernsehgeräts

LAN-Kabel

Wenn Sie ein dynamisches Netzwerk verwenden, sollten Sie ein ADSL-Modem oder einen Router verwenden, der DHCP (Dynamic Host Configuration Protocol) unterstützt. Modems und Router, die DHCP unterstützen, stellen für IP-Adresse, Teilnetzmaske, Gateway und DNS automatisch die Werte zur Verfügung, die Ihr Fernsehgerät benötigt, um auf das Internet zuzugreifen. Sie brauchen sie also nicht mehr manuell einzugeben. Die meisten Privatnetzwerk nutzen DHCP. Manche Netzwerk erfordern jedoch eine statische IP-Adresse. Wenn Ihr Netzwerk eine statische IP-Adresse benötigt, müssen Sie die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS manuell über das Konfigurationsfenster Ihres Fernsehgeräts eingeben, wenn Sie die Netzwerkverbindung einrichten. Um die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS zu erhalten, wenden Sie sich an Ihren Internet Service Provider (ISP). Wenn Sie einen Windows-Computer einsetzen, können Sie diese Werte über Ihren Computer beziehen.

Sie können ADSL-Modems verwenden, die DHCP unterstützen, wenn Ihr Netzwerk eine statische IP-Adresse✎✎ ADSL-Modems, die DHCP unterstützen, ermöglichen die Verwendung von statischen IP-Adressen.

Deutsch

benötigt. Auch

Page 79

Deutsch

04 Erweiterte Funktionen

Netzwerkkonﬁguration (Auto)

Verwenden Sie Network Setup (Eingang einrichten)

- automatisch, wenn Sie Ihr Fernsehgerät an ein Netzwerk anschließen, das DHCP unterstützt. Um die Kabelnetzwerkverbindung Ihres Fernsehgeräts automatisch einzurichten, gehen Sie folgendermaßen vor:

So konﬁgurieren Sie automatisch

1. Schließen Sie Ihr Fernsehgerät wie im vorherigen

Abschnitt beschrieben an Ihr LAN an.

2. Schalten Sie das Fernsehgerät ein, drücken Sie die

MENU-Taste auf Ihrer Fernbedienung und dann ▲ oder

▼, um Einstell. zu wählen. Drücken Sie dann auf die

ENTER

3. Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im Menü Einstell. auszuwählen, und drücken Sie dann die

ENTER

. Das Fenster Netzwerk wird geöffnet.

Netzwerk

Netzwerktyp Eingang einrichten Netzwerktest

SWL(Samsung Wireless Link) : Aus SWL connect

4. Wählen Sie im Fenster Netzwerk den Netzwerktyp.

5. Stellen Sie Netzwerktyp auf Kabel ein.

6. Wählen Sie Eingang einrichten. Das Fenster Eingang einrichten wird geöffnet.

Eingang einrichten

IP-Konﬁguration

IP-Adresse : Teilnetzmaske : Gateway :

DNS-Server : Auto

DNS-Server :

: Wired ►

U Verschieben E Eingabe R Zurück

: Auto ►

Netzwerk einrichten (Manuell)

Verwenden Sie Eingang einrichten - manuell, wenn Sie Ihr Fernsehgerät an ein Netzwerk anschließen, das eine statische IP-Adresse erfordert.

Beziehen der Werte für die Netzwerkverbindung

Um die Werte für die Netzwerkverbindung der meisten Windows-Computer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das

Netzwerksymbol in der unteren rechte Ecke des Bildschirms.

2. Klicken Sie im angezeigten Kontextmenü auf Status.

3. Klicken Sie im angezeigten Dialogfeld auf die Registerkarte Unterstützung.

4. Klicken Sie auf der Registerkarte Unterstützung auf Details. Die Paremeter der Netzwerkverbindung werden

angezeigt.

Manuelle Konﬁguration

Um die Kabelnetzwerkverbindung Ihres Fernsehgeräts manuell einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „So konﬁgurieren Sie automatisch“.

2. Stellen Sie IP-Konﬁguration auf Manuell.

3. Drücken Sie die Taste ▼ Ihrer Fernbedienung, um in das

erste Eingabefeld zu wechseln.

4. Geben Sie die Werte für IP-Adresse, Teilnetzmaske, Gateway und DNS-Server ein. Verwenden Sie die

Zifferntasten auf Ihrer Fernbedienung, um Zahlen einzugeben, und die Pfeiltasten, um von einem Eingabefeld zum nächsten zu wechseln.

5. Wenn Sie fertig sind, drücken Sie auf der Fernbedienung die Taste RETURN.

6. Wählen Sie Netzwerktest, um die Internetverbindung zu überprüfen.

U Verschieben E Eingabe R Zurück

7. Stellen Sie Internet Protocol Setup (IP-Konﬁguration) auf Auto.

8. Mit Auto werden die erforderlichen Internetparameter automatisch bezogen und eingegeben.

9. Warten Sie zwei Minuten und drücken Sie dann die Taste

RETURN auf der Fernbedienung.

10. Wenn die Funktion Netzwerk die Parameter für die

Netzwerkverbindung nicht beziehen konnte, fahren Sie mit den Anweisungen für Manuell fort.

Page 80

Erweiterte Funktionen

Anschließen des WLAN ¦

Um Ihr Fernsehgerät drahtlos an Ihr Netzwerk anzuschließen, benötigen Sie einen Funkrouter oder ein Funkmodem sowie einen Samsung WLAN-Adapter (WIS09ABGN), den Sie mit dem hinteren oder seitlichen USB-Anschluss verbinden. Siehe nachfolgende Abbildung.

TV Side Panel

Drahtloser IP-Sharer

LAN-Anschluss an der

Wand

(Zugangspunkt mit

DHCP-Server)

WLAN-Adapter von

Samsung

LAN-Kabel

Der Samsung WLAN-Adapter wird bei ausgewählten Einzelhändlern, E-Commerce-Sites und unter samsungparts.com angeboten. Der Samsung WLAN-Adapter unterstützt die Kommunikationsprotokolle IEEE 802.11 A/B/G und N. Samsung empﬁehlt, IEEE 802.11 N zu verwenden. Wenn Sie Video über die IEEE 802.11B/G-Verbindung anzeigen, wird das Videobild möglicherweise nicht ohne Unterbrechungen angezeigt.

HINWEIS

✎

Sie müssen den „Samsung Wireless LAN Adapter“ (WIS09ABGN) verwenden, wenn Sie mit einem Drahtlosnetzwerk

arbeiten möchten. Der WLAN-Adapter von Samsung ist gesondert erhältlich. Der WLAN-Adapter WIS09ABGN wird bei

Spezialanbietern, Internetshops und bei Samsungparts.com angeboten. Wenn Sie mit einem Drahtlosnetzwerk arbeiten möchten, müssen Sie Ihr Fernsehgerät an einen drahtlosen IP-Sharer

anschließen. Wenn der drahtlose IP-Sharer DHCP unterstützt, kann Ihr Fernsehgerät über DHCP oder über eine statische IP-Adresse mit dem Drahtlosnetzwerk verbunden werden.

Wählen Sie einen zurzeit unbenutzten Kanal für den drahtlosen IP-Sharer. Wenn der für den drahtlosen IP-Sharer

eingestellte Kanal von einem anderen Gerät in der Nähe belegt ist, führt dies zu Störungen und die Datenübertragung scheitert.

Wenn Sie ein anderes Sicherheitssystem als die nachfolgend angeführten verwenden, so kann es zusammen mit

dem Fernsehgerät nicht eingesetzt werden. Wenn Sie im 802.11n-Modus Pure High-throughput (Greenfield) wählen und als Verschlüsselungstyp ist für Ihren

Zugangspunkt WEP, TKIP oder TKIPAES (WPS2Mixed) eingestellt, so unterstützt das Samsung-Fernsehgerät eine Verbindung gemäß der Spezifikation für die neue Wi-Fi-Zertifizierung nicht.

Wenn Ihr Zugangspunkt WPS (Wi-Fi Protected Setup) unterstützt, können Sie die Netzwerkverbindung mittels PBC

(Push Button Configuration) oder PIN (Persönliche IdentifikationsNummer) herstellen. WPS konfiguriert den SSIDund WPA-Schlüssel in jedem Modus automatisch.

Stellen Sie den Samsung WLAN Adapter in gewisser Entfernung vom Fernsehgerät auf. Wenn Sie fernsehen,

während der Adapter in der Nähe angeschlossen ist, werden die Bilder auf manchen Kanälen möglicherweise gestört.

Wenn Ihr Router, Modem oder Gerät nicht zertifiziert ist, kann es die Verbindung zum Fernseher möglicherweise nicht

über den „Samsung WLAN Adapter“ herstellen.

Verbindungsmethoden

Samsung Auto-Konﬁguration – PBC (WPS) – Automatisches Setup (mit der automatischen Netzwerksuche) – Manuelles Setup –

Samsung Wireless – Ad-hoc –

Alle Samsung WLAN-Adapter müssen direkt mit dem USB-Anschluss des Fernsehers verbunden werden. USB-Hubs

werden nicht unterstützt.

Sie können die WLAN-Verbindung auf sechs Arten einrichten.

oder

Deutsch

Page 81

Deutsch

04 Erweiterte Funktionen

Netzwerkkonﬁguration (Samsung Auto-Konﬁguration)

Diese Funktion steht für Zugangspunkte zur Verfügung, die Samsung Auto Conﬁguration unterstützen. Wenn es einen solchen Zugangspunkt nicht gibt, können Sie die Verbindung über PBC (WPS) oder manuell herstellen.

Diese Funktion ist verfügbar, wenn

✎

Wireless Link) deaktiviert ist Aus). Sie können unter www.samsung.com nach Geräten

✎

suchen, die Samsung Auto Configuration unterstützen.

Konﬁgurieren mit Samsung Auto Conﬁguration

1. Stellen Sie den Zugangspunkt und das Fernsehgerät

neben einander und schalten Sie sie ein.

Da sich die Startzeiten der jeweiligen

✎

Anwendungen unterscheiden, kann es sein, dass Sie etwa 2 Minuten warten müssen.

Wenn das LAN-Kabel bei Samsung-

✎

Autokonfiguration an den WAN-Anschluss des Zugangspunkts angeschlossen wird, können Sie den Vorgang bis zum Internetverbindungstest durchführen. Wenn Sie es nicht anschließen, überprüft Samsung-Autokonfiguration nur den Anschluss des Geräts an den Zugangspunkt (nicht aber die Internetverbindung) .

2. Schließen Sie den Samsung WLAN-Adapter nach 2 Minuten an das Fernsehgerät an. Wenn der Samsung WLAN-Adapter eingerichtet ist, wird ein Popup-Fenster geöffnet.

3. Sobald die Verbindung hergestellt ist, stellen Sie den Zugangspunkt parallel in einem Abstand von maximal 25 cm neben den Samsung WLAN-Adapter.

4. Warten Sie, bis die Verbindung automatisch hergestellt wurde.

Wenn der Verbindungsversuch fehlschlägt, setzen

✎

Sie den Zugangspunkt zurück und wiederholen Sie den Versuch.

Wenn Sie Ihr Fernsehgerät über Samsung-

✎

Autokonfiguration nicht mit Ihrem Zugangspunkt verbinden können, wird ein Popupfenster geöffent, mit dem Sie über den Fehlschlag informiert werden. Setzen Sie den Zugangspunkt zurück, und wiederholen Sie den Versuch. Wenn die Verbindung wieder nicht aufgebaut wird, wählen Sie eine der anderen Verbindungsmethoden (PBC (WPS), Auto oder Manuell).

5. Nachdem die Verbindung steht, stellen Sie den Sharer am gewünschten Standort auf.

Wenn sich die Einstellungen des Zugangspunkts

✎

geändert haben oder wenn Sie den neuen Zugangspunkt nach dem Kauf erstmals verwenden, müssen Sie den Vorgang ab dem ersten Schritt wiederholen.

SWL(Samsung

Netzwerkkonﬁguration PBC (WPS)

Einrichten mit PBC (WPS)

Wenn Ihr Router eine PBC (WPS)-Taste aufweist, gehen Sie folgendermaßen vor:

1. Schließen Sie Ihr Fernsehgerät wie im vorherigen

Abschnitt beschrieben an Ihr LAN an.

2. Schalten Sie das Fernsehgerät ein, drücken Sie die

MENU-Taste auf Ihrer Fernbedienung und dann ▲ oder

▼, um Einstell. zu wählen. Drücken Sie dann auf die

ENTER

3. Verwenden Sie die Tasten ▲ oder ▼, um Netzwerk im Menü Einstell. auszuwählen, und drücken Sie dann die

ENTER

4. Wählen Sie im Fenster Netzwerk den Netzwerktyp.

5. Stellen Sie Netzwerktyp auf Drahtlos.

6. Wählen Sie Eingang einrichten. Das Fenster Eingang einrichten wird geöffnet.

Eingang einrichten

Netzwerktyp : Not ausgewählte ►

IP-Konﬁguration

IP-Adresse : Teilnetzmaske : Gateway :

DNS .: Auto

DNS Server :

7. Drücken Sie die rote Taste Ihrer Fernbedienung .

8. Drücken Sie innerhalb von 2 Minuten die PBC (WPS)-

Taste am Router. Ihr Fernsehgerät bezieht automatisch alle benötigten Netzwerkeinstellungen und stellt die Verbindung zu Ihrem Netzwerk her.

9. Nachdem die Netzwerkverbindung eingerichtet ist, drücken Sie auf die RETURN-Taste, um das Fenster Network Setup (Eingang einrichten) zu schließen.

: Auto

U Verschieben E Eingabe R Zurück

Netzwerkkonﬁguration (Auto)

Die meisten Funknetzwerke verfügen über ein optionales Sicherheitssystem, mit dem alle Geräte, die auf das Netzwerk zugreifen wollen, einen verschlüsselten Sicherheitscode (den so genannten Zugriffs- oder Sicherheitsschlüssel) übertragen müssen. Als Sicherheitsschlüssel dient ein Kennwort (normalerweise ein Wort bestimmmter Länge oder einer deﬁnierte Anzahl von Buchstaben und Zahlen), das Sie eingeben mussten, als Sie die Sicherheitsmerkmale Ihres Funknetzwerks konﬁgurierten. Wenn Sie diese Methode verwenden, um die Netzwerkverbindung einzurichten und Sie verwenden einen Sicherheitsschlüssel für Ihr Funknetzwerk, müssen Sie bei der Konﬁguration das Kennwort eingeben.

So konﬁgurieren Sie automatisch

Um die Funknetzwerkverbindung automatisch einzurichten, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt „Einrichten mit PBC (WPS)“.

2. Wählen Sie durch Drücken der Taste ▼ die Option Internet Protocol Setup (IP-Konﬁguration), und

drücken Sie dann die ENTER Drücken der Tasten ▲ oder▼ die Option Auto, und

drücken Sie dann die ENTER

. Wählen Sie durch

Page 82

Erweiterte Funktionen

A B C D E F G

H I J K L M N

O P Q R S T U

V W X Y Z

0~9

Security Key

0 entered

Number

Lower case

Delete Space

3. Wählen Sie Select a Network (Wählen Sie ein Netzwerk) durch

Drücken der Taste ▲, und drücken Sie dann die Die Network (Netzwerk)funktion sucht nach verfügbaren Funknetzwerken. Nach Abschluss der Suche wird eine Liste der verfügbaren Netzwerke angezeigt.

4. Markieren Sie durch Drücken der Tasten ▲ oder ▼ ein Netzwerk in

der Netzwerkliste, und drücken Sie dann die

Wenn der Zugangspunkt ausgeblendet (versteckt) ist,

✎

müssen Sie Netzwerk hinzufügen wählen und den Netzwerknamen (SSID) sowie den Sicherheitsschlüssel richtig eingeben, um die Verbindung aufzubauen.

5. Wenn das Sicherheitsfenster zur Eingabe der PIN geöffnet

wird, fahren Sie mit Schritt 6 fort. Wenn das Fenster für die Netzwerkverbindung geöffnet wird, fahren Sie mit Schritt 10 fort.

6. Wählen Sie mit den Tasten ▲ oder ▼ die Option Security (Sicherheit) oder PIN. In den meisten Privatnetzwerken verwenden

Sie Sicherheit (für Sicherheitsschlüssel). Das Fenster Sicherheit wird geöffnet.

Eingang einrichten

7. Geben Sie im Fenster Security (Sicherheit) das Kennwort Ihres

Netzwerks ein.

Sie können das Kennwort wahrscheinlich in einem der

✎

Konfigurationsfenster finden, die Sie beim Einrichten des Routers oder Modems verwendet hatten.

8. Bei der Eingabe des Kennworts beachten Sie diese allgemeinen Hinweise:

Drücken Sie auf die Zifferntasten Ihrer Fernbedienung, um – Zahlen einzugeben.

Verwenden Sie die Navigationstasten Ihrer auf – der Fernbedienung, um im Fenster Security Key (Sicherheitsschlüssel) zwischen den Schaltﬂächen zu wechseln.

Drücken Sie die rote Taste, um zwischen Groß- und – Kleinschreibung umzuschalten oder um Zeichen/Symbole anzuzeigen.

Wenn Sie einen Buchstaben oder ein Symbol eingeben – möchten, navigieren Sie zu dem Buchstaben oder Symbol und

drücken Sie dann die Um den letzten Buchstaben oder die letzte Zahl – zu löschen, drücken Sie auf die grüne Taste Ihrer –

Fernbedienung.

9. Wenn Sie fertig sind, drücken Sie die blaue Taste Ihrer Fernbedienung. Das Fenster Network Connecting

(Netzwerkverbindung) wird geöffnet.

10. Warten Sie, bis die Verbindungsbestätigung angezeigt wird,

und drücken Sie dann die

einrichten wird wieder angezeigt.

11. Um die Verbindung zu testen, drücken Sie die Taste RETURN, um Netzwerktest zu wählen, und drücken Sie dann die

Deutsch

ENTER

U Verschieben E Eingabe R Zurück

ENTER

E. Das Fenster Netzwerk

ENTER

Netzwerk einrichten (Ad-Hoc)

Mit dem „Samsung Wireless LAN Adapter“ können Sie die Verbindung zu einem Mobilgerät mit Hilfe eines Peer-to-Peer-Netzwerks auch ohne Zugriffspunkt herstellen.

Diese Funktion ist verfügbar, wenn

✎

deaktivier t ist Aus).

So stellen Sie eine Verbindung mit einem neuen Ad-hoc-Netzwerk her:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt

„Einrichten mit PBC (WPS)“. (Seite 27)

2. Wählen Sie Select a network (Wählen Sie ein Netzwerk). Eine

Liste der Geräte/Netzwerke wird angezeigt.

3. In der Geräteliste drücken Sie die blaue Taste auf der

Fernbedienung.

Die Meldung

✎

WI-Fi-Verbindung zu einem Mobiltelefon oder PC. Möglicherweise ist das vorhandene Netzwerk funktional eingeschränkt. Do you want to change the network connection? (Möchten Sie die Netzwerkverbindung wechseln?) wird angezeigt.

4. Geben Sie den generierten Namen des Netzwerks (SSID) und den Sicherheitsschlüssel in das Gerät ein, mit dem Sie sich verbinden

möchten.

Ein Ad-hoc-Netzwerk ist eine direkte

SWL(Samsung Wireless Link)

So stellen Sie eine Verbindung mit einem vorhandenen Ad-hoc-Gerät her:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im Abschnitt

„Einrichten mit PBC (WPS)“. (Seite 27)

2. Wählen Sie Wählen Sie ein Netzwerk. Anschließend wird die Geräteliste angezeigt.

3. Wählen Sie ein Gerät aus der Geräteliste.

4. Wenn ein Sicherheitsschlüssel erforderlich ist, geben Sie diesen ein.

Wenn das Netzwerk nicht fehlerfrei arbeitet, kontrollieren

✎

Sie noch einmal Name des Netzwerks (SSID) und den Sicherheitsschlüssel. Ein falscher Sicherheitsschlüssel kann Störungen verursachen.

Netzwerk einrichten (Manuell)

Wenn keine andere Methode funktioniert, müssen Sie die Werte für die Netzwerkkonﬁguration manuell eingeben.

Beziehen der Werte für die Netzwerkverbindung

Um die Werte für die Netzwerkeinstellungen der meisten WindowsComputer abzurufen, gehen Sie folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf das Netzwerksymbol in der unteren rechte Ecke des Bildschirms.

2. Klicken Sie im angezeigten Kontextmenü auf Status.

3. Klicken Sie im angezeigten Dialogfeld auf die Registerkarte Unterstützung.

4. Klicken Sie auf der Registerkarte Unterstützung auf Details. Die

Netzwerkeinstellungen werden angezeigt.

Page 83

Deutsch

04 Erweiterte Funktionen

Manuelle Konﬁguration

Verbinden mit Samsung Wireless Link

Um die Netzwerkeinstellungen in Ihr Fernsehgerät einzugeben, gehen Sie folgendermaßen vor:

1. Befolgen Sie die Anweisungen der Schritte 1 bis 6 im

Abschnitt „Einrichten mit PBC (WPS)“. (Seite 27)

2. Wählen Sie durch Drücken der Taste ▼ die Option Internet Protocol Setup (IP-Konﬁguration), und drücken

Sie dann die ENTERE. Wählen Sie Manual (Manuell) durch Drücken der Tasten ▲ oder ▼, und drücken Sie dann die ENTERE.

3. Drücken Sie die Taste ▼, um in das erste Eingabefeld (für die IP-Adresse) zu wechseln.

4. Geben Sie Zahlen mit den Zifferntasten ein.

5. Wenn Sie die Eingabe in einem Feld abgeschlossen

haben, wecheln Sie mit der Taste ► zum jeweils nächsten Feld. Sie können auch die anderen Pfeiltasten verwenden, um sich nach oben, unten oder zurück zu navigieren.

6. Geben Sie die Werte für IP Address (IP-Adresse), Subnet Mask (Teilnetzmaske) und Gateway ein.

7. Wechseln Sie mit der Taste ▲ oder ▼ nach DNS.

8. Drücken Sie die ▼-Taste, um zum ersten Feld für die

DNS-Eingabe zu wechseln. Geben Sie die Ziffern wie oben beschrieben ein.

9. Wenn Sie damit fertig sind, drücken Sie die ▲-Taste, um zu Select a Network (Wählen Sie ein Netzwerk) zu wechseln. Wählen Sie Ihr Netzwerk und drücken Sie die

ENTERE .

10. Fahren Sie nun mit Schritt 4 der Beschreibung unter

„So konﬁgurieren Sie automatisch“ und befolgen Sie die Anweisungen ab diesem Punkt.

Netzwerk einrichten (DWL (Samsung Wireless Link (SWL))

Mit dieser Funktion können Sie ein Samsung-Gerät anschließen, dass PBC (WPS) mit Ihrem Fernsehgerät unterstützt. Sie können auch dann Geräte an Ihren Fernseher anschließen, wenn kein Sharer an das Fernsehgerät angeschlossen ist.

✎

das Internet mit Ihrem Fernsehgerät zu verwenden,

Um muss der Zugriffspunkt mit dem Funknetzwerk verbunden sein. Wenn der Samsung WLAN-Adapter an ✎USB 2 angeschlossen ist, funktioniert das Netzwerk möglicherweise nicht richtig. Wir empfehlen, diesen an

USB 1 (HDD) anzuschließen.

Nur Sharer im 2,4 Ghz-Band werden unterstützt. Sharer

✎

im 5 Ghz-Band werden nicht unterstützt.

SWL connect (SWL verbinden)

Sie können Geräte, die PBC (WPS) unterstützen, direkt an Ihren Fernseher anschließen.

Diese Funktion ist verfügbar, wenn

✎

Wireless Link) aktiviert ist (On (Ein)).

SWL(Samsung

Das Verfahren zum Aufbauen einer Verbindung ist nachfolgend beschrieben.

1. Befolgen Sie die Anweisungen der Schritte 1 bis 5 im

Abschnitt „Einrichten mit PBC (WPS)“. (Seite 27)

2. Wählen Sie Samsung Wireless Link mit der ▼-Taste, und drücken Sie die Eingabetaste zu aktivieren.

3. Wählen Sie SWL connect (SWL connect) mit der ▼-Taste, und drücken Sie die Eingabetaste

4. Wenn die Meldung „Press the SWL button on the Samsung Wireless Link supported device to connect within 120 seconds“ angezeigt wird, drücken Sie die

PBC-Taste, um die Verbindung herzustellen.

Weitere Informationen erhalten Sie im Handbuch

✎

zur WLAN-Konfiguration des Geräts, das Sie anschließen möchten.

5. Wenn das Gerät nach Beginn mit Zählung im Meldungsfenster richtig mit dem Fernsehgerät verbunden wird, wird das Meldungsfenster automatisch geschlossen.

Wenn die Verbindung fehlschlägt, wiederholen Sie

✎

den Versuch nach 2 Minuten.

, um die Funktion

hr Fernsehgerät bekommt keine Verbindung mit dem Intern

Es kann sein, dass Ihr Fernseher keine Internetverbindung aufbauen kann, weil Ihr ISP die MAC-Adresse (eine eindeutige Kennnummer) Ihres PCs oder Modems registriert hat, und anhand dieser die Authentiﬁzierung vornimmt, wenn Sie sich mit dem Internet verbinden. Auf diese Weise soll unbefugter Zugriff verhindert werden. Da Ihr Fernsehgerät eine andere Mac-Adresse besitzt, kann Ihr ISP diese Adresse bei der Authentiﬁzierung nicht veriﬁzieren und Ihr Fernsehgerät kann sich nicht mit dem Internet verbinden.

Fragen Sie in diesem Fall Ihren Internetprovider, auf welche Weise die Verbindung durch andere Geräte als Ihren PC (z. B. Ihr Fernsehgerät) hergestellt werden kann.

Wenn Ihr Internet-Provider eine Kennung oder ein Kennwort erfordert, um die Verbindung zum Internet herzustellen, kann Ihr Fernsehgerät möglicherweise keine Internetverbindung aufbauen. Wenn dies der Fall ist, müssen Sie Ihre ID oder Ihr Kennwort eingeben, wenn Sie eine Internetverbindung herstellen möchten.

Die Internetverbindung kann auch aufgrund von Problemen mit der Firewall fehlschlagen. Setzen Sie sich in diesem Fall mit Ihrem Internetprovider in Verbindung.

Wenn Sie selbst dann noch keine Internetverbindung aufbauen können, nachdem Sie die Anweisungen Ihres Internet-Providers eingehalten haben, setzen Sie sich unter 1-800-SAMSUNG mit Samsung Electronics in Verbindung.

Page 84

Erweiterte Funktionen

SUM

Media Play

Mit dieser Funktion können Sie auf einem USB-Speichermedium (MSC) oder Ihrem PC gespeicherte Foto-, Musik und/oder Filmdateien anzeigen bzw. wiedergeben.

MediaPlay

Videos

Gerät wechseln

Geräte anzeigen E Eingabe R Zurück

Anschließen eines USB-Geräts ¦

1. Schalten Sie den Fernseher ein.

2. Schließen Sie ein USB-Gerät mit Foto-, Musik und/oder Filmdateien an die USB 1

(HDD)- oder USB 2-Buchse seitlich am Fernsehgerät an.

3. Wenn ein USB-Gerät an den Fernseher angeschlossen ist, wird ein Fenster

geöffnet. Nun können Sie Media Play wählen.

Rückseite des Fernsehgeräts

oder

USB-Laufwerk

Herstellen der Verbindung zum PC über das Netzwerk ¦

Sie können die auf Ihrem PC oder Fernsehgerät gespeicherten Videos, Bilder und Musikstücke im Media Play-Modus über eine Netzwerkverbindung wiedergeben.

✎

Wenn Sie Benutzerhandbuch von www.samsung.com herunterladen.

Media Play für eine auf Ihrem PC gespeicherte Datei verwenden, sollten Sie „PC Share Manager“ und das

Rückseite des Fernsehgeräts

LAN

oder

WLAN-

Adapter von

Externes Modem

(ADSL/VDSL/Kabelfernsehen)

1. Weitere Informationen zum Konﬁ gurieren Ihres Netzwerks ﬁ nden Sie unter „Netzwerkverbindung“.

Wir empfehlen Ihnen, sowohl das Fernsehgerät als auch den PC in gleichem Teilnetz anzuordnen. Die ersten 3 Teile der – Teilnetzadresse des Fernsehgeräts und der IP-Adressen des PCs müssen übereinstimmen und nur der letzte Teil darf geändert werden. (z.B.: IP-Adresse: 123.456.789.**)

2. Schließen Sie den PC, auf dem das Programm Samsung PC Share Manager installiert wird, über ein Netzwerkkabel an das externe Modem an.

Sie können das Fernsehgerät direkt an den PC anschließen, ohne vorher einen Sharer (Router) dazwischen zu schalten. –

Deutsch

Samsung

Drahtloser

IP-Sharer

LAN-Kabel

Page 85

Deutsch

04 Erweiterte Funktionen

Die folgenden Funktionen werden beim Anschluss an einen PC über das Netzwerk nicht unterstützt:

✎

Die Funktionen für die xHintergrundmusik und die Einstellungen für Hintergrundmusik. Benutzerdefinierte Sortierung von Dateien in den Ordnern

Die Tasten

Divx DRM, Multi-Audio und eingebettete Beschriftung werden nicht unterstützt.

✎

Sie müssen Samsung PC Share Manager in der Firewall Ihres PCs freigeben.

✎

Bei Verwendung von ✎Media Play über eine Netzwerkverbindung, wirken die folgenden Funktionen entsprechend der Konfiguration des Servers:

Die Sortiermethode kann variieren.

Möglicherweise wird die Funktion zur Suche von Szenen nicht unterstützt.

Möglicherweise wird die Funktion xUnunterbrochen abspielen nicht unterstützt, mit der die Widergabe eines Videos foertgesetzt wird.

Die Tasten

✎

Wenn Sie bei der Wiedergabe eines Videos über WLAN Bildunterbrechungen bemerken, sollten Sie besser auf das Kabelnetzwerk zurückgreifen.

Möglicherweise treten bei lizenzfreien Multimediadateien weniger Probleme auf.

✎

Das sollten Sie vor dem Einsatz von ✎Media Play unbedingt wissen

MTP (Media Transfer Protocol) wird nicht unterstützt.

Als Dateisystem wird ausschließlich FAT16, FAT32 und NTFS unterstützt.

Einige Typen von USB-Digitalkameras und -Audiogeräten sind eventuell nicht mit diesem Fernseher kompatibel.

Media Play unterstützt ausschließlich USB-Massenspeichergeräte vom Typ MSC (Mass Storage Class). MSC-Geräte sind

Massenspeicher zur Übertragung von Daten. Beispiele für MSC sind Thumb-Laufwerke und Flash Card-Lesegeräte sowie USB HDD (USB-HUB wird nicht unterstützt). Die Geräte müssen direkt mit dem USB-Anschluss des Fernsehers verbunden werden.

Ehe Sie Ihr Gerät an das Fernsehgerät anschließen, sichern Sie Ihre Dateien, um eventuellem Datenverlust vorzubeugen.

SAMSUNG haftet nicht für Verlust und Beschädigung von Daten. Schließen Sie eine USB-Festplatte an den dafür reservierten

Trennen Sie das USB-Gerät nicht, solange Daten geladen werden.

MSC unterstützt MP3- und JPEG-Dateien, wogegen PTP-Geräte nur JPEG-Dateien unterstützen.

Je höher die Auflösung des Bilds, desto länger dauert es, um es auf dem Bildschirm anzuzeigen.

Die maximal unterstützte JPEG-Auflösung beträgt 15360x8640 Pixel.

Bei nicht unterstützten oder beschädigten Dateien wird die Meldung „Dateiformat wird nicht unterstützt“ angezeigt.

Wenn der Sortierschlüssel auf Basic View (Basisansicht) eingestellt ist, können bis zu 1000 Dateien in einem Ordner

angezeigt werden. MP3-Dateien mit DRM, die von einer nicht-lizenzfreien Site heruntergeladen worden sind, können nicht abgespielt

werden. Digital Rights Management (DRM) ist eine Technologie, die das Erstellen von Inhalten und die Distribution und das Management der Inhalte integriert und umfassend unterstützt. Dies beinhaltet den Schutz der Rechte und der Interessen der Content-Provider, die Verhütung von unerlaubtem Kopieren der Inhalte sowie das Management von Abrechnung und Bezahlung.

Wenn mehr als 2 PTP Geräte angeschlossen sind, können Sie nur jeweils eines verwenden.

Wenn mehr als zwei MSC-Geräte angeschlossen sind, werden einige davon möglicherweise nicht anerkannt. Ein USB-

Gerät, das hohe elektrische Leistung (mehr als 500 mA oder 5 V) abfordert, wird möglicherweise nicht unterstützt. Wenn eine Überstrom-Warnung angezeigt wird, während Sie ein USB-Gerät anschließen oder verwenden, wird das Gerät

möglicherweise nicht erkannt oder weist eine Störung auf. Wenn während der in

aktiviert. Der Stromsparmodus mancher externer Festplattenlaufwerke kann automatisch ausgelöst werden, wenn sie an das

Fernsehgerät angeschlossen sind. Bei Verwendung eines USB-Verlängerungskabels wird das USB-Gerät möglicherweise nicht erkannt, oder die auf dem

Gerät gespeicherten Dateien können nicht gelesen werden. Wenn das an das Fernsehgerät angeschlossene USB-Gerät nicht erkannt wird, die Liste der Dateien auf dem Gerät

beschädigt aussieht oder eine Datei in der Liste nicht abgespielt wird, schließen Sie das USB-Gerät an den PC an, formatieren Sie das Gerät und überprüfen Sie die Verbindung.

Wenn eine mit dem PC gelöschte Datei unter Media Play weiterhin gefunden wird, verwenden Sie die Funktion „Papierkorb

leeren“ des PCs, um die Datei dauerhaft zu löschen.

(REW) oder µ (FF), während ein Film abgespielt wird.

Die Funktion – Ununterbrochen abspielen unterstützt maximal einen Benutzer. (Gespeichert wird nur die Stelle, an der der letzte Benutzer die Wiedergabe unterbrochen hat.)

(RE W), µ (FF) und ∑ (Pause) stehen je nach Inhalt möglicherweise nicht zur Verfügung.

Autom. Schutzzeit eingestellten Zeit kein Fernsehsignal ansteht, wird der Bildschirmschoner

Foto, Musik und Film.

USB1 (HDD)-Anschluss an.

Page 86

Erweiterte Funktionen

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

Jan.10.2010

/Movie 01.avi 1/1

Movie 01.avi

SUM

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi

Bildschirmanzeige ¦

Navigieren Sie mit den Pfeiltasten (Auf / Ab / Rechts / Links) zu der gewünschten Datei und drücken Sie dann die ENTERE oder die Taste  (Wiedergabe). Die Datei wird wiedergegeben.

Unterstützt den

✎

Gerätemodus und den Inhaltsmodus auf der Startseite von Media Play.

Hier können Sie den Namen der

Informationen :

Videos

Page

gewählten Datei sowie die Anzahl

der Dateien und Seiten überprüfen.

Abschnitt mit der Dateiliste : Sie können die nach den verschiedenen Kategorien sortierten Dateien und Gruppen

Abschnitt mit der Sortierliste:

bestätigen.

Anzeige der Sortierreihenfolge.

Die Sortierreihenfolge

✎

unterscheidet sich je nach Inhalt.

Gerät wechseln

Bedienung

Rote (Gerät wechseln) : Dient zur Auswahl eines angeschlossenen Geräts.

Grüne (Voreinstellungen) : Festlegen der Voreinstellungen für Dateien (in der

Gelbe (Auswählen): Auswählen mehrerer Dateien aus der Dateiliste. Die ausgewählten

Blaue (Sortieren): Auswählen der Sortierliste

Schaltﬂäche Extras Anzeigen des Optionsmenüs.

Mit Hilfe der Tasten

✎

nächsten Seite wechseln.

Auswählen Sortieren T Extras

Basisansicht nicht unterstützt)

Dateien werden mit einem Symbol gekennzeichnet.



oder µ können Sie in der Dateiliste zur vorigen oder

Videos

Wiedergeben von Videos

1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Videos, und drücken Sie dann im Media Play-Menü auf die

ENTERE.

2. Wählen Sie das gewünschte Video mit den Tasten ◄/►/▲/▼ aus der Dateiliste aus.

3. Drücken Sie die ENTERE oder die Taste  (Wiedergabetaste).

Die ausgewählte Datei wird zusammen mit der Abspieldauer oben angezeigt. – Wenn die Zeitinformationen für das Video nicht vorhanden sind, werden Wiedergabezeit und Fortschrittsbalken nicht angezeigt. – Bei der Wiedergabe eines Videos können Sie mit den Tasten –

In diesem Modus können Sie zwar die Filme aus einem Spiel

✎

wiedergeben, nicht aber das eigentliche Spiel spielen.

◄

und ► suchen.

Unterstützte Formate für Untertitel y

Name Dateinamen-

MPEG-4 Text mit Zeitverlauf .ttxt XML

SAMI .smi HTML

SubRip .srt Stringbasiert

SubViewer .sub Stringbasiert

Micro DVD .sub oder .txt Stringbasiert

Deutsch

serweiterung

Format

Pause L Wechseln T Extras R Zurück

Page 87

Deutsch

04 Erweiterte Funktionen

Unterstützte Videoformate y

Dateinamen-

serweiterung

*.avi

*.mkv

*.asf ASF

*.wmv ASF Window Media Video v9 1920 x 1080 6 ~ 30 25 WMA

*.mp4 MP4

*.3gp 3GPP

*.vro

*.mpg

*.mpeg

*.ts *.tp

*.trp

Container Video-Codec Auﬂösung Framerate (f/s)

Divx 3.11 / 4.x / 5.1 / 6.0 1920 x 1080 6 ~ 30 8

AVI

MKV

VRO VOB

XviD 1920 x 1080 6 ~ 30 8

H.264 BP / MP / HP 1920 x 1080 6 ~ 30 25

MPEG4 SP / ASP 1920 x 1080 6 ~ 30 8

Motion JPEG 800 x 600 6 ~ 30 8

Divx 3.11 / 4.x / 5.1 / 6.0 1920 x 1080 6 ~ 30 8

XviD 1920 x 1080 6 ~ 30 8

H.264 BP / MP / HP 1920 x 1080 6 ~ 30 25

MPEG4 SP / ASP 1920 x 1080 6 ~ 30 8

Motion JPEG 800 x 600 6 ~ 30 8

H.264 BP / MP / HP 1920 x 1080 6 ~ 30 25

XVID 1920 x 1080 6 ~ 30 8

H.264 BP / MP / HP 1920 x 1080 6 ~ 30 25

MPEG4 SP / ASP 1920 x 1080 6 ~ 30 8

MPEG1 1920 x 1080 24 / 25 / 30 30 MPEG2 1920 x 1080 24 / 25 / 30 30 MPEG1 1920 x 1080 24 / 25 / 30 30

H.264 1920 x 1080 6 ~ 30 25

MPEG2 1920 x 1080 24 / 25 / 30 30

H.264 1920 x 1080 6 ~ 30 25

VC1 1920 x 1080 6 ~ 30 25

Bitrate

(Mbit/s)

MP3 / ADPCM / AACMPEG4 SP / ASP 1920 x 1080 6 ~ 30 8

ADPCM / AAC / HE-AAC

AC3 / MPEG / LPCM

AC3 / MPEG / LPCM / AACMPEG2 1920 x 1080 24 / 25 / 30 30

AC3 / AAC / MP3 / DD+

Audio-Codec

MP3 / AC3 / LPCM /

ADPCM /DTS Core

MP3 / AC3 / LPCM /

ADPCM / WMA

/HE-AAC

Weitere Einschränkungen

HINWEIS

✎

Wenn es Probleme mit dem Inhalt eines Codecs gibt, wird der Codec nicht unterstützt.

Wenn die Informationen für einen Container falsch sind und die Datei einen Fehler aufweist, wird der Container nicht

korrekt abgespielt. Ton oder Bild stehen möglicherweise nicht zur Verfügung, wenn der Inhalt ein Standardbitrate/Framerate aufweist, die

über dem in der obigen Tabelle aufgeführten Wert der kompatiblen Framerate (Frames/Sekunde) liegt. Wenn die Indextabelle einen Fehler aufweist, wird die Suchfunktion (Sprungfunktion) nicht unterstützt.

Videodecoder Audiodecoder

Unterstützt max. H.264, Level 4.1• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 und AVCHD werden • nicht unterstützt. XVID, MPEG4 SP, ASP :•

weniger als *1280 x 720max. 60 Frames – mehr als *1280 x 720 max. 30 Frames –

mehr als GMC 2 wird nicht unterstützt.• H.263 wird nicht unterstützt.• Nur Samsung Techwin-MJEPG wird unterstützt. •

Unterstützung bis WMA 7, 8, 9, STD• WMA 9 PRO unterstützt nicht mehr als 2 Kanäle bzw. • Mehrkanalton oder verlustfreies Audio. Die WMA-Sampling-Raten beträgt 22.050 Hz und Monobetrieb • wird nicht unterstützt.

Page 88

Erweiterte Funktionen

Movie 01.avi

00:04:03 / 00:07:38 1/1

SUM

3/15

I Love you

Jhon

Music 1

No Singer

Music 2

No Singer

Music 3

No Singer

Music 4

No Singer

Music 5

No Singer

I Love You

Jhon

1st Album Pop 2010

4.2MB

01:10 / 04:02

SUM

Filmwiedergabe fortsetzen (Wiedergabe fortsetzen)

Wenn Sie die Filmwiedergabefunktion verlassen, kann der Film später von dem Punkt an abgespielt werden, an dem Sie unterbrochen haben.

Wenn Sie die ✎ENTERE bei der Wiedergabe einer Datei drücken, können Sie eine Vorschau der Szene in 5 Kapiteln anzeigen.

1. Wählen Sie die Filmdatei, deren Wiedergabe Sie fortsetzen möchten. Drücken Sie dazu in der Dateiliste auf ▲ oder ▼.

2. Drücken Sie auf (Wiedergabetaste) / ENTERE.

3. Wählen Sie mit der blauen Taste die Funktion für Wiedergabe fortsetzen (Wiedergabe fortsetzen). Die Filmwiedergabe wird dort

fortgesetzt, wo Sie sie angehalten hatten.

Die blaue Taste ist verfügbar, wenn Sie die Wiedergabe

✎

fortsetzen. Wenn

✎

Hilfe zu Schleifenbetrieb im Menü Einstell. aktiviert

wurde (Ein), wird eine Meldung angezeigt, wenn Sie die

Wiedergabe einer Filmdatei fortsetzen.

Musik

Wiedergeben von Musik

1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Musik, und drücken Sie dann im Media Play-Menü auf die ENTERE.

2. Wählen Sie die gewünschte Musik mit den Tasten ◄/►/▲/▼ aus der

Dateiliste aus.

3. Drücken Sie die ENTERE oder die Taste  (Wiedergabetaste).

Bei der Wiedergabe von Musik können Sie mit den Tasten – suchen.

Die Tasten – (Rücklauf) und µ (Vorlauf) sind bei der Wiedergabe funktionslos.

✎

Angezeigt werden nur Dateien mit der Dateinamenserweiterung MP3. Dateien mit anderer Dateinamenserweiterung werden nicht angezeigt, auch wenn sie auf dem gleichen USB-Gerät gespeichert sind.

✎

Wenn der Ton beim Abspielen von MP3-Dateien „schräg“ klingt, stellen Sie im Menü Ton den Equalizer ein. (Bei übermodulierten MP3-Dateien kann es zu Tonproblemen kommen.)

Erstellen einer Eigenen Wiedergabeliste

1. Drücken Sie die Taste ◄/►/▲/▼, um die Titel auszuwählen, die Sie hinzufügen möchten, und drücken Sie dann die Taste TOOLS.

2. Wählen Sie Eig. W.-Liste hinzuf.

3. Wenn das Menü Eig. W.-Liste hinzuf. angezeigt wird, wählen Sie Neue eigene Wdg.-Liste.

Wenn Sie Titel zu einer vorhandenen Wiedergabeliste hinzufügen möchten, wählen Sie einfach die

✎

Wiedergabeliste, zu der Sie den Musiktitel hinzufügen möchten.

4. Die neu erstellte oder aktualisierte Wiedergabeliste wird auf der Hauptseite für Musik angezeigt.

◄

und ►

Ununterbrochen abspielen

Weiter ab letzter Szene

Ununterbrochen abspielen E Kap. festl. L Wechseln T Extras R Zurück

W.-Liste

Pause L Wechseln T Extras R Zurück

Abspielen der eigenen Wiedergabeliste

Nachdem Sie den Ordner Eig. Wdg.-Liste ausgewählt haben, beginnt die Wiedergabe automatisch. Wählen Sie mit den Tasten ▲ oder ▼ eine andere Musikdatei aus der Wiedergabeliste aus.

Deutsch

Page 89

Deutsch

04 Erweiterte Funktionen

Fotos

Image1024.jpg 1024x768 2010/2/1 3/15

SUM

1/1

/Movie 01.avi

SUM

Movie 01.avi

Jan.10.2010

Movie 03.avi

Movie 05.avi

Movie 07.avi

Movie 09.avi

Movie 02.avi

Movie 04.avi

Movie 06.avi

Movie 08.avi

Movie 10.avi

Anzeigen eines Fotos (oder einer Diashow)

1. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option Foto, und drücken Sie dann im Media Play-Menü auf die ENTERE.

2. Wählen Sie das gewünschte Foto mit den Tasten ◄ / ► / ▲ / ▼ aus der

Dateiliste aus.

3. Drücken Sie die ENTERE oder die Taste  (Wiedergabetaste).

Drücken Sie auf der Fernbedienung die Taste –  (Wiedergabe) /

ENTERE, während die Fotoliste angezeigtwird, um die Diashow zu

starten. Alle Dateien in der Dateiliste werden für in der Diashow angezeigt. – Die Bilder werden nacheinander, beginnend mit der aktuell –

angezeigten Datei angezeigt.

Musikdateien können während der Diashow automatisch abgespielt

✎

werden, wenn die Hintergrundmusik aktiviert (Ein) ist.

✎

HGM-Modus

Hintergrundmusik vollständig geladen ist.

Wiedergabe mehrerer Dateien ¦

Abspielen ausgewählter Video / Musik / Fotodateien

1. Drücken Sie die gelbe Taste in der Dateiliste, um die gewünschte Datei

auszuwählen.

2. Wiederholen Sie den obigen Vorgang, um mehrere Dateien auszuwählen.

✎

3. Drücken Sie auf (Wiedergabetaste) / ENTERE.

Abspielen einer Video / Musik / Fotodateigruppe

1. Während eine Dateiliste angezeigt wird, navigieren Sie zu einer Datei aus

der gewünschten Gruppe.

2. Drücken Sie die Taste TOOLS und wählen Sie Aktuelle Gruppe abspielen.

kann erst gewechselt werden, wenn die

HINWEIS

Links neben dem Namen der gewähten Datei wird das Symbol

Datei zu stornieren. Um die Auswahl sämtlicher Dateien aufzuheben, drücken Sie

die Taste TOOLS und wählen Sie dann Alle abwählen.

Normal

Videos

Change Device

Pause L Zurück/Weiter T Extras R Zurück

2-Dat. ausgew. Page

Auswählen Sortieren T Extras

Media Play-Zusatzfunktionen ¦

Sortieren der Dateiliste

Drücken Sie in der Dateiliste die blaue Taste, um die Dateien zu sortieren.

Kategorie Vorgang Videos Musik Fotos

Anzeige des gesamten Ordners. Sie können das Foto durch Auswählen des Ordners abspielen.

Sortieren der Filmtitel nach Symbol/Nummer/Anfangsbuchstabe/Spezial.

Sortiert die Kanäle und zeigt sie in der Reihenfolge der Voreinstellung an. Sie können die Dateivoreinstellung in der Dateiliste mit Hilfe der grünen Taste ändern.

Sortieren und Anzeigen der Filme absteigend nach dem Datum.

Sortieren und Anzeigen der Filme aufsteigend nach dem Datum.

Sortieren der Musikdateien in alphabetischer Reihenfolge nach dem Namen des Interpreten.

Sortieren der Musikdateien in alphabetischer Reihenfolge nach dem Namen des Albums.

Sortierung der Musikdateien nach dem Genre.

Sortierung der Musikdateien nach der Stimmung. Sie können die Informationen zur Stimmung der Musik ändern.

Sortieren und Anzeigen der Fotos nach dem Monat. Die Sortierung erfolgt nach Monaten (Januar bis Dezember) und ohne Beachtung des Jahres.

✓ ✓ ✓

✓ ✓

Basisansicht

Titel

Voreinstellung

Datum absteigend

Datum aufsteigend

Interpret

Album

Genre

Stimmung

Monatlich

✓

Page 90

Erweiterte Funktionen

Optionsmenü für die Video / Musik / Fotowiedergabe

Drücken Sie während der Wiedergabe die Taste TOOLS.

Kategorie Vorgang Videos Musik Fotos Titel Sie können die andere Datei direkt verschieben.

Wiederholungsmodus Sie können Film- und Musikdateien wiederholt abspielen. Bildformat (Modus1 /

Modus2 / Original) Bildeinstellungen Sie können die Bildeinstellungen festlegen. (S. 13, 14, 15, 16)

Toneinstellungen Sie können die Toneinstellungen festlegen. (S. 16, 17) Untertitel-

Einstellungen Audio Sie können Videos nach Bedarf in einer der unterstützten Sprachen ausgeben.

Diashow anhalten / Diashow starten

Geschwindigkeit der Diashow

Diashow-Effekt Sie können verschiedene Diashoweffekte einstellen. Hintergrundmusik Sie können die Hintergrundmusik auswählen und einstellen, während Sie eine Diashow

Zoom Sie können Bilder im Vollbildmodus vergrößern. Drehen Sie können Bilder im Vollbildmodus drehen. Hintergrundbild Sie können die Datei zum Desktop von Media Play verschieben. Informationen Sie können detaillierte Informationen zur abgespielten Datei anzeigen.

Sie können Bildformat entsprechend Ihren Wünschen anpassen.

Sie können die Videodatei mit Untertiteln abspielen. Diese Funktion steht nur zur Verfügung, wenn die Untertitel denselben Dateinamen wie die Videodatei haben.

Diese Funktion ist nur aktiviert, wenn Sie Streamingdateien abspielen, die mehrere Audioformate unterstützen.

Sie können eine Diashow starten und anhalten.

Sie können die Geschwindigkeit der Diashow während der Diashow auswählen.

anzeigen.

✓

✓ ✓

✓

✓ ✓

✓ ✓ ✓

✓

✓ ✓ ✓

✓

Einstellungen

Verwenden des Menüs Einstellungen

Hintergrundeinstellung: ■ Wählen Sie den gewünschten Hintergrund aus. Hilfe zu Schleifenbetrieb (Wiedergabe fortsetzen) (Ein / Aus) ■ : Hiermit öffnen Sie das Popupfenster mit Informationen

zum Schleifenbetrieb. Divx® VOD-Registrierungscode abrufen ■ : Hiermit zeigen Sie den Registrierungscode für den Fernseher an. Wenn Sie

eine Verbindung zur DivX-Website herstellen, und den Registrierungscode für ein Privatkonto registrieren, können Sie VOD-Registrierungsdatei herunterladen. Wenn Sie die VOD-Registrierung mit Media Play abspielen, wird die Registrierung abgeschlossen.

✎

Weitere Informationen zu DivX® VOD finden Sie unter www.DivX.com.

Divx® VOD-Deaktivierungscode abrufen ■ : Wenn DivX® VOD nicht registriert ist, wird der Deaktivierungscode für die Registrierung angezeigt. Wenn Sie diese Funktion ausführen, wenn DivX® VOD registriert ist, wird die aktuelle DivX® VODRegistrierung deaktiviert.

Informationen ■ : Hiermit zeigen Sie die Informationen zum angeschlossenen Gerät an.

Deutsch

Page 91

Deutsch

04 Erweiterte Funktionen

Anynet+

Was ist Anynet+?

Bei Anynet+ handelt es sich um eine Funktion, mit der Sie alle angeschlossenen Samsung-Geräte, die Anynet Fernbedienung für Ihr Samsung-Fernsehgerät steuern können. Das Anynet+-System unterstützt nur Anynet+-fähige Samsung-Geräte. Wenn Sie wissen möchten, ob Ihr Samsung-Gerät diese Funktion unterstützt, suchen Sie das Anynet

Anschluss an das Heimkinosystem

Verbinden Sie einen der Anschlüsse HDMI IN (1(DVI), 2, 3 oder 4) am Fernsehgerät mit dem HDMI OUT-Anschluss am entsprechenden Anynet+-Gerät. Verwenden Sie hierfür ein HDMI-Kabel.

2. Verbinden Sie den HDMI IN-Anschluss des Heimkinosystems mit dem HDMI OUT-Anschluss des entsprechenden Anynet Geräts. Verwenden Sie hierfür das HDMI-Kabel.

✎

HINWEIS

Verbinden Sie

Heimkinosystems mit Hilfe des Glasfaserkabels. Bei obiger Vorgehensweise überträgt der optische Anschluss nur 2-Kanalaudio. Die Tonausgabe erfolgt also nur über

den linken und rechten Frontlautsprecher sowie den Subwoofer des Heimkinosystems. Wenn Sie 5.1-Kanalton wünschen, müssen Sie den DIGITAL AUDIO OUT (OPTICAL)-Ausgang des DVD-Players oder des Satellitenreceivers (also AnynetGerät 1 oder 2) direkt an einen Verstärker oder ein Heimkinosystem und nicht an das Fernsehgerät anschließen.

Schließen Sie nur ein Heimkinosystem an.

Sie können Anynet

Anynet+-Funktionen. Anynet

Anynet

können.

unterstützen, mit der

-Logo auf Ihrem Gerät.

Glasfaserkabel

DIGITAL AUDIO OUT (OPTICAL)-Anschluss am Fernsehgerät und den Digital Audio-Eingang des

-Geräte mithilfe eines HDMI-Kabels verbinden. Manche HDMI-Kabel unterstützen möglicherweise keine

arbeitet, wenn das AV-Gerät, das Anynet+ unterstützt, im Standby-Modus oder angeschaltet ist.

unterstützt maximal 12 AV-Geräte. Beachten Sie, dass Sie maximal 3 Geräte des gleichen Typs anschließen

Heimkino

Anynet+-Gerät 1

HDMI 1.3-Kabel

-Gerät 2, 3 und 4

Anynet

Anynet+ Menu

Der Inhalt des

Aufnehmen: (*Aufnahmegerät) Sofortiges Starten einer Aufnahme mit dem Rekorder. (Diese Funktion ist nur für Geräte mit

Bei Anschluss von mehr als einem Aufnahmegerät werden sie als (*Aufnahmegerät) angezeigt, bei Anschluss eines einzigen Aufnahmegeräts erfolgt die Anzeige als (*Geräte_Name).

Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät angeschlossenen

Anynet+-Menü Beschreibung

Fernsehen Wechsel vom

Geräteliste Anzeige der

(geräte_name) MENU Hiermit öffnen Sie die Menüs der angeschlossenen Geräte. Wenn z. B. ein DVD-Recorder

(geräte_name).INFO Zeigt das Wiedergabemenü des angeschlossenen Geräts an. Wenn z. B. ein DVD-Recorder

Aufnahme beenden:

(*Aufnahmegerät)

Empfänger Die Tonausgabe erfolgt über den Receiver.

Aufnahmefunktion verfügbar.)

angeschlossen ist, wird das DVD-Menü des DVD-Recorders angezeigt.

angeschlossen ist, wird das Wiedergabemenü des DVD-Recorders angezeigt. Beenden der Aufnahme.

Anynet+-Modus zum Fernsehmodus.

Anynet+-Geräteliste.

Anynet+-Geräte ab.

Page 92

Erweiterte Funktionen

Einrichten von Anynet ¦

Setup ■ Anynet+ (HDMI-CEC) (Aus / Ein): Damit Sie die Funktionen von

aktiviert (Ein) sein.

Wenn die Funktion “

✎

deaktiviert.

Autom. Ausschalten (Nein / Ja): Automatisches Abschalten von

Damit Sie

✎

Selbst wenn das externe Gerät noch aufnimmt, wird es möglicherweise abgeschaltet.

✎

Anynet+ verwenden können, muss die Geräteauswahl der Fernbedienung auf TV eingestellt sein.

Anynet+ (HDMI-CEC)” deaktiviert wird, sind auch alle Vorgänge in Verbindung mit

Anynet+ nutzen können, muss Anynet+ (HDMI-CEC)

Anynet+

Anynet+-Geräten durch Abschalten des Fernsehgeräts.

Wechseln zwischen Anynet ¦

1. Nun werden die an das Fernsehgerät angeschlossenen

Wenn Sie das gewünschte Gerät nicht finden, drücken Sie die rote Taste, um die Liste zu aktualisieren.

✎

2. Wählen Sie ein Gerät und drücken Sie die ENTERE. Sie können zum ausgewählten Gerät wechseln.

Nur wenn Sie

✎

Das Umschalten zum ausgewählten Gerät kann bis zu 2 Minuten dauern. Sie können diesen Vorgang während des

Umschaltens nicht abbrechen. Wenn Sie mit der Taste

verwenden. Achten Sie darauf, immer nur mit der Geräteliste zu einem

Anynet+ (HDMI-CEC) im Menü Anwendung aktivieren (Ein), wird die Geräteliste angezeigt.

SOURCE eine externe Signalquelle eingestellt haben, können Sie die

-Geräten

Anynet+-Geräte aufgelistet.

Anynet+-Funktion nicht

Anynet+-Gerät zu wechseln.

Aufnahme ¦

Sie können Fernsehprogramme mit einem Samsung-Recorder aufnehmen.

1. Wählen Sie Aufnahme.

Mehr als zwei Aufnahmegerät angeschlossen

✎

Wenn mehrere Aufnahmegeräte angeschlossen sind, werden diese in einer Liste angezeigt. Wählen Sie eine

Gerät aus der Geräteliste.

Wenn das Aufnahmegerät nicht angezeigt wird, wählen Sie

✎

Geräten zu suchen.

2. Zum Beenden drücken Sie die Taste EXIT.

Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu

✎

Durch Drücken von

✎ ∏

Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen. Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät angeschlossen

✎

ist. Informationen zur richtigen Antennenverbindung mit dem Aufnahmegerät finden Sie im Benutzerhandbuch des Aufnahmegeräts.

(REC) wird die laufende Sendung aufgenommen. Wenn Sie Bilder aus einer anderen

Geräteliste und drücken Sie die rote Taste, um nach

Aufnahme. (geräte_name).

Deutsch

Page 93

Deutsch

04 Erweiterte Funktionen

Tonwiedergabe mit einem Receiver ¦

Sie können die Tonwiedergabe über einen Receiver (d. h. Heimkinosystem) anstelle des TV-Lautsprechers laufen lassen.

1. Wählen Sie Receiver und aktivieren Sie ihn (Ein).

2. Zum Beenden drücken Sie die Taste EXIT.

Wenn Ihr Receiver nur Audiosignale unterstützt, wird er in der Geräteliste möglicherweise nicht angezeigt.

✎

Der Receiver kann eingesetzt werden, wenn Sie den optischen Eingang des Receivers mit dem optischen Ausgang des

✎

Fernsehgeräts DIGITAL AUDIO OUT (OPTICAL) verbunden haben. Wenn der Receiver (d. h. Heimkinosystem) angeschaltet ist, können Sie den Ton so hören, wie er vom optischen Ausgang

✎

der Fernsehgeräts zur Verfügung gestellt wird. Wenn das Fernsehgerät ein (terrestrisches) DTV-Signal anzeigt, überträgt das Fernsehgerät 5.1-Kanalton an den Receiver. Wenn es sich bei der Signalquelle um eine digitale Komponente wie beispielsweise einen DVD-Player handelt, der über HDMI an das Fernsehgerät angeschlossen ist, kann der Receiver nur 2-Kanalton wiedergeben.

✎

HINWEIS

Sie können xAnynet+-Geräte nur mit der TV-Fernbedienung nicht aber mit den Tasten am Fernsehgerät steuern. Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall erneut das

Die

Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar.

Anynet+-Gerät.

Fehlerbehebung für Anynet ¦

Problem Mögliche Lösung

Anynet

funktioniert nicht. Prüfen Sie, ob es sich um ein Anynet•

Geräte. Schließen Sie nur einen Heimkinosystem an.• Prüfen Sie, ob das Netzkabel des Anynet• Prüfen Sie die Video/Audio/HDMI-Kabelverbindungen des Anynet• Prüfen Sie, ob Anynet• Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet.• Prüfen Sie, ob es sich um eine ausschließlich für Anynet•

funktioniert unter bestimmten Umständen nicht. (Kanalsuche, Bedienung von Media Play oder Plug

Anynet• & Play (Erstmaliges Einrichten) usw.) Stellen Sie nach dem Anschließen oder Entfernen des HDMI-Kabels sicher, dass die Geräte wieder gesucht • werden, oder schalten Sie das TV-Gerät aus und wieder ein.

Ich möchte Anynet

starten. Prüfen Sie, ob das Anynet•

Überprüfen Sie, ob die Anynet•

Sie zudem, ob Anynet Drücken Sie die • TOOLS-Taste, um das Anynet

Ich möchte Anynet

beenden. Wählen Sie im Anynet•

auszuwählen.

Drücken Sie die Taste • SOURCE auf der TV-Fernbedienung, und wählen Sie ein Gerät, bei dem es sich nicht um ein Anynet Drücken Sie auf • P >/<, PRE-CH und FAV.CH, um den Fernsehmodus zu wechseln. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn kein Anynet

Die Meldung Verbinden mit

-Gerät wird angezeigt.

Anynet

Keine Wiedergabe mit dem

-Gerät.

Anynet

Das angeschlossene Gerät wird nicht angezeigt.

Sie können die Fernbedienung nicht verwenden, während Sie Anynet• Anzeigemodus wechseln. Verwenden Sie die Fernbedienung, wenn das Konﬁgurieren von Anynet• abgeschlossen ist.

Die Wiedergabefunktion kann nicht verwendet werden, wenn der • Plug & Play-Vorgang (Erstmaliges Einrichten) läuft.

Prüfen Sie, ob das Gerät die Anynet• Vergewissern Sie sich, dass das HDMI-Kabel ordungsgemäß angeschlossen wurde.• Prüfen Sie, ob • Anynet Suchen Sie nochmal nach Anynet• Sie können Anynet• möglicherweise keine Anynet Wenn es durch eine Störung (z. B. Trennen des HDMI-Kabels, des Netzkabels oder Stromausfall) zu einer • Beendigung kommt, wiederholen Sie die Gerätesuche.

Das Fernsehprogramm kann nicht

Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen ist.•

aufgezeichnet werden. Die Ausgabe des Fernsehtons

Schließen Sie das Glasfaserkabel an das Fernsehgerät und den Receiver an.•

erfolgt über den Receiver.

-Gerät handelt. Das Anynet+-System unterstützt nur Anynet+-fähige

-Geräts richtig angeschlossen ist.

(HDMI-CEC) im Menü Einstellungen von Anynet+ aktiviert (An) ist.

-Funktion des Anynet+-Geräts aktiviert ist.

-Gerät ordnungsgemäß an das Fernsehgerät angeschlossen ist, und kontrollieren

(HDMI-CEC) im Menü Einstellungen für Anynet+ aktiviert ist.

-Menü die Option Fernsehen.

-Gerät handelt.

(HDMI-CEC) im Einstellungen von Anynet+ aktiviert (An) ist.

-Geräte nur mit Hilfe eines HDMI-Kabels anschließen. Manche HDMI-Kabel unterstützen

-Geräten.

-Funktionen.

-Menü anzuzeigen und die gewünschte Menüoption

-Gerät mit integriertem Tuner angeschlossen ist.)

-Funktionen unterstützt.

-Geräts.

geeignete Fernbedienung handelt.

konﬁgurieren, oder in einen anderen

oder das Ändern des Anzeigemodus

Page 94

Erweiterte Funktionen

Erste Schritte mit Internet@TV ¦

Internet@TV

Internet@TV bringt nützliche und unterhaltende

Samsung LE37C679M1S, LE46C679M1S, LE32C679M1S, LE40C679M1S User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
