Page 1

ОМАШНИЙ КИНОТЕАТР

С ПРОИГРЫВАТЕЛЕМ

DVD-КАРАОКЕ

HT-KD800 HT-KD800W

Инструкция для пользователя

Page 2

“HacЪУﬂ˘ЛИ ФУ‰ЫНЪ П‡НЛУ‚‡М ˝М‡НУП ТУУЪ‚ВЪТЪ‚Лﬂ М‡ УТМУ‚‡МЛЛ ТВЪЛЩЛНaЪa ТУУЪ‚ВЪТЪ‚Лﬂ, ‚˚‰aММУ„У У„aМУП ФУ ТВЪЛЩЛНaˆЛЛ-PУТЪВТЪ-еУТН‚a”

¿ﬂ46

Указания по технике безопасности

ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1

ПРЕДОСТЕРЕЖЕНИЕ

ОПАСНОСТЬ ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ.

НЕ ОТКРЫВАТЬ

ПРЕДОСТЕРЕЖЕНИЕ:

ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ ЗАДНЮЮ КРЫШКУ. ВНУТРИ НЕТ ДЕТАЛЕЙ, ОБСЛУЖИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ. ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.

ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1

Этот проигрыватель компакт-дисков классифицируется как ЛАЗЕРНОЕ ИЗДЕЛИЕ КЛАССА 1.

Использование органов регулировки или выполнение процедур, не описанных в данной Инструкции, может привести к опасному облучению лазером

ВНИМАНИЕ - НЕВИДИМОЕ ЛАЗЕРНОЕ ИЗЛУЧЕНИЕ. ПРИ

СНЯТИИ КОЖУХА И ОТКЛЮЧЕНИИ БЛОКИРОВОЧНЫХ КОНТАКТОВ

Этот символ указывает, что внутри данного изделия имеются детали, находящиеся под опасным напряжением, которое может привести

ИЗБЕГАЙТЕ ПОПАДАНИЯ ПОД ЛУЧ ЛАЗЕРА.

к поражению электрическим током. Этот символ указывает, что в документации на изделие имеется важная инструкция по его использованию или обслуживанию.

ПРЕДУПРЕЖДЕНИЕ: Во избежание пожара или поражения

электрическим током не допускайте попадания данного изделия под дождь или в условия высокой влажности.

ВНИМАНИЕ: ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ

ЭЛЕКТРИЧЕСКИМ ТОКОМ, ПОЛНОСТЬЮ ВСТАВЛЯЙТЕ ВИЛКУ В РОЗЕТКУ ТАК, ЧТОБЫ

ШИРОКАЯ ПЛАСТИНА ВИЛКИ СОВПАЛА С ШИРОКИМ ОТВЕРСТИЕМ РОЗЕТКИ.

Page 3

Убедитесь в том, что напряжение сети переменного тока в вашем доме соответствует напряжению питания системы, указанному на паспортной табличке, расположенной на ее задней стенке. Установите систему горизонтально на подходящую поверхность (мебель), оставив вокруг нее достаточно места для вентиляции (7-10 см). Убедитесь в том, что не загорожены вентиляционные отверстия. Не устанавливайте на верхнюю тяжелые предметы. Не устанавливайте систему на усилитель или другое оборудование, которое может нагреваться. Прежде чем передвигать систему, убедитесь в том, что в лоток для дисков не загружен диск. Эта система предназначена для продолжительной работы. Если вы выключите DVD-проигрыватель, переведя его в режим готовности, вы тем самым его питание. Чтобы полностью отключить питание системы, необходимо отсоединить вилку ее сетевого шнура от сетевой розетки, особенно если вы не собираетесь пользоваться системой в течение длительного времени.

Меры предосторожности

крышку системы другие устройства и иные

не отключите

Во время грозы отсоедините сетевой шнур от розетки. Скачки сетевого напряжения, вызванные молнией, могут повредить изделие.

Предохраняйте систему от влаги (не ставьте на нее сосуды с водой, например, вазы), от источников тепла (например, камина) и от оборудования, создающего сильные магнитные или электрические поля (например, громкоговорителей). Если система неисправна, отсоедините сетевой шнур от розетки сети переменного тока. Ваша система не предназначена для коммерческого использования. Используйте ее только условиях. Если ваша система или диски подверглись воздействию низких температур, на них может произойти конденсация влаги. При перевозке в зимнее время подождите примерно 2 часа до тех пор, пока они не прогреются до комнатной температуры.

в домашних

Избегайте воздействия на систему прямого солнечного света и других источников тепла. Это может привести к перегреву системы и нарушению ее нормальной работы.

Используемые в этом изделии батареи содержат вещества, вредные для окружающей среды. Не выбрасывайте батареи мусором.

вместе с обычным бытовым

Page 4

Поддержка различных форматов дисков и АМ/FM тюнер

HT-KD800/HT-KD800W сочетает в одной системе проигрыватель, поддерживающий воспроизведение дисков

большинства форматов, включая диски DVD-OK, DVD, VCD, компакт-диски, диски MP3-CD, DivX, CD-R/RW и

DVD-R/RW, и высококачественный АМ/FM тюнер.

Встроенный 5.1 канальный усилитель

Система HT-KD800/HT-KD800W оснащена встроенным 5.1 канальным усилителем, позволяющим получить динамичное звучание.

Система Dolby Pro Logic II

Система Dolby Pro Logic II – это новая технология декодирования многоканального аудио сигнала, имеющая ряд преимуществ по сравнению с существующей системой Dolby Pro Logic.

Поддержка формата DTS (Digital Theater System)

DTS – это формат сжатия звука, разработанный компанией Digital Theater Systems Inc. Он позволяет получить широкополосный 5.1 канальный звук.

Хранитель экрана телевизора

Спустя 3 минуты после остановки воспроизведения, система HT-KD800/HT-KD800W начинает автоматически поочередно увеличивать и уменьшать яркость телевизионного экрана. Спустя 20 минут после включения режима хранителя экрана, система автоматически переходит в режим энергосбережения.

Режим энергосбережения

Спустя 20 минут после выключения воспроизведения, система HT-KD800/HT-KD800W автоматически выключается.

Настройка фонового рисунка для телеэкрана

Во время просмотра файлов JPEG, диска DVD или VCD вы можете выбрать понравившееся изображение и сохранить его в качестве фонового рисунка.

Особенности системы

Page 5

Содержание

ПОДГОТОВКА К РАБОТЕ

Указания по технике безопасности.................................................................................................................................................... 1

Меры предосторожности .................................................................................................................................................................... 2

Особенности системы......................................................................................................................................................................... 3

О дисках ............................................................................................................................................................................................... 5

Описание системы .............................................................................................................................................................................. 7

СОЕДИНЕНИЯ

Подсоединение громкоговорителей .................................................................................................................................................. 11

Подсоединение выходов видеосигнала к телевизору ..................................................................................................................... 13

Подсоединение FM и AM антенн ....................................................................................................................................................... 14

Соединение с внешним оборудованием ........................................................................................................................................... 15

Подготовка DVD-проигрывателя к работе ........................................................................................................................................ 17

ИСПОЛЬЗОВАНИЕ ПРОИГРЫВАТЕЛЯ

Воспроизведение дисков.................................................................................................................................................................... 18

Воспроизведение дисков MP3-CD ..................................................................................................................................................... 19

Воспроизведение файлов формата JPEG ........................................................................................................................................ 21

Воспроизведение дисков DivX ........................................................................................................................................................... 23

Вывод на экран информации о диске................................................................................................................................................ 25

Ускоренное/замедленное воспроизведение ..................................................................................................................................... 26

Пропуск эпизодов или дорожек диска ............................................................................................................................................... 27

Повторное воспроизведение.............................................................................................................................................................. 28

Повтор фрагмента между точками А и В........................................................................................................................................... 29

Выбор желаемого ракурса изображения........................................................................................................................................... 30

Увеличение изображения ................................................................................................................................................................... 31

Выбор языка звукового сопровождения/ языка субтитров............................................................................................................... 33

Прямой

Использование меню диска................................................................................................................................................................ 35

Использование меню Title (Фильм).................................................................................................................................................... 36

Установка языка .................................................................................................................................................................................. 37

Настройка формата экрана телевизора............................................................................................................................................ 39

Установка родительского контроля (возрастной категории зрителя) ............................................................................................. 41

Установка пароля ................................................................................................................................................................................ 43

Установка фонового рисунка.............................................................................................................................................................. 45

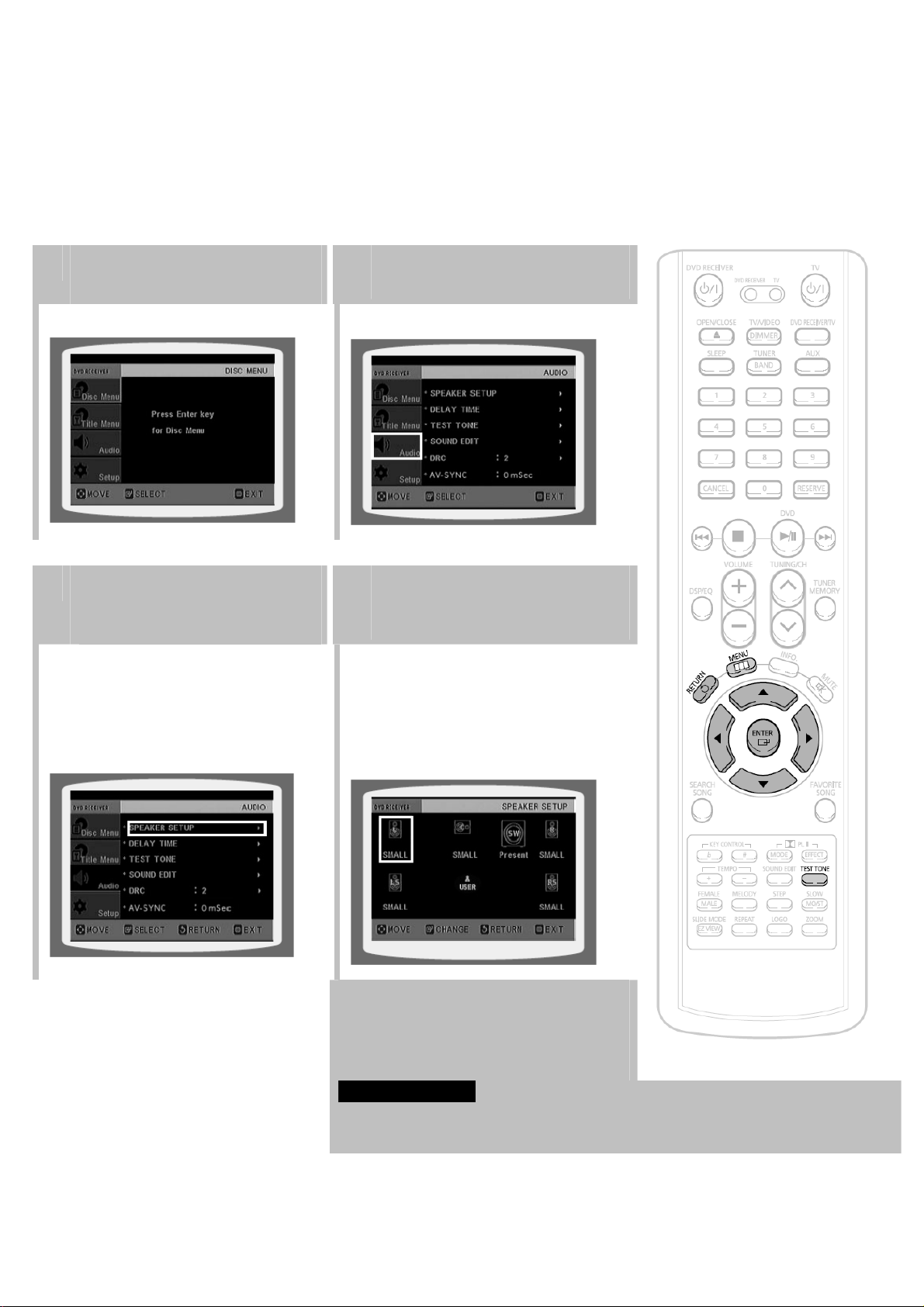

Настройка громкоговорителей акустической системы..................................................................................................................... 47

Настройка громкоговорителей по тест сигналу ................................................................................................................................ 48

Установка времени задержки............................................................................................................................................................. 49

Настройка качества звучания............................................................................................................................................................. 51

Настройка компрессии динамического диапазона ........................................................................................................................... 53

Настройка функции AV SYNC ........................................................................................................................................................... 54

Выбор режима цифрового процессора сигналов (DSP)/Эквалайзера ........................................................................................... 55

Режимы системы Dolby Pro Logic II.................................................................................................................................................... 56

Эффекты системы Dolby Pro Logic II ................................................................................................................................................. 57

Воспроизведение диска DVD-OK (Караоке)...................................................................................................................................... 58

Использование беспроводного микрофона (только модель HT-KD800W)..................................................................................... 59

Подсоединение микрофона................................................................................................................................................................ 61

Резервирование аккомпанемента...................................................................................................................................................... 62

Приоритет при воспроизведении аккомпанемента .......................................................................................................................... 63

Функция "Любимая песня" .................................................................................................................................................................. 64

Функция поиска песни ......................................................................................................................................................................... 66

Изменение тональности мелодии / Изменение темпа мелодии ..................................................................................................... 71

Выбор мужского-женского голоса/ функция "Мелодия" ................................................................................................................... 72

Настройка функции "Бэк-вокал" ......................................................................................................................................................... 73

Настройка функции "Фанфары" ......................................................................................................................................................... 74

Настройка оценки................................................................................................................................................................................ 75

Установка

Прослушивание передач радиостанций............................................................................................................................................ 76

Предварительная настройка на радиостанции ................................................................................................................................ 77

Дополнительные возможности........................................................................................................................................................... 79

Управление телевизором с помощью пульта дистанционного управления проигрывателя ........................................................ 81

Прежде, чем обращаться в сервисный центр................................................................................................................................... 83

Как хранить диски и обращаться с ними ........................................................................................................................................... 85

Технические характеристики.............................................................................................................................................................. 86

Словарь терминологии ....................................................................................................................................................................... 87

Для заметок ......................................................................................................................................................................................... 88

переход к эпизоду или дорожке диска................................................................................................................................. 34

НАСТРОЙКИ СИСТЕМЫ

тени для текста песни....................................................................................................................................................... 76

РАДИОПРИЕМНИК

РАЗНОЕ

Page 6

О дисках

DVD (Digital Versatile Disk - Универсальный цифровой диск) обеспечивает звук и

изображение фантастического качества, благодаря использованию технологии объемного звука Dolby Digital и технологии сжатия изображения MPEG2. Теперь вы можете ощущать воздействие реалистичных эффектов при просмотре кинофильмов или прослушивании музыки у себя дома, как если бы вы находились в кинотеатре или в концертном зале.

В DVD-проигрывателях и DVD-дисках используется региональное кодирование. Чтобы DVD-диск можно было воспроизвести, региональные коды диска и проигрывателя должны совпадать. Если региональные коды не совпадают, диск воспроизводиться не будет. Региональный код территориальной зоны, для которой предназначен этот проигрыватель, указан на задней панели проигрывателя.

(Ваш проигрыватель будет воспроизводить только DVD-диски, на этикетке которых указан такой же региональный код).

Поддерживаемые форматы дисков

Тип диска

DVD

VIDEO-CD

КОМПАКТ-ДИСК

Не пользуйтесь дисками следующих типов!

• Этот проигрыватель не может воспроизводить диски форматов LD, CD-G, CD-I, CD-ROM и DVD-ROM. При попытке воспроизведения такого диска на экране телевизора появляется сообщение "WRONG DISC FORMAT" (Неверный формат диска).

• Этот проигрыватель может не воспроизводить DVD-диски, приобретенные за границей. При попытке воспроизведения подобного диска на экране телевизора появляется сообщение "WRONG REGION CODE" (Неверный региональный код).

Защита от копирования

• Многие DVD-диски защищены от копирования. Поэтому необходимо напрямую соединить выход DVD-проигрывателя с телевизором, а не подключать проигрыватель к телевизору через

видеомагнитофон. Если вы подсоединитесь к телевизору через видеомагнитофон, это приведет к искажению изображения, воспроизводящегося с защищенных от копирования DVD-дисков.

• В этом изделии использована технология защиты от копирования, основанная на несколькими патентами США и другими документами, подтверждающими право на интеллектуальную собственность, обладателями которых являются компания Macrovision Corporation и другие владельцы авторских прав. Разрешение на использование этой технологии для защиты от копирования должно быть получено у Macrovision Corporation и она предназначена только для применения в бытовой аппаратуре и другой аппаратуре для просмотра ограниченной разрешение на ее использование в других целях. Копирование технологии и разборка изделия запрещены.

Логотип Тип записи Размер диска Макс. время воспроизведения

Около 240 мин. (односторонний)

Аудио + Видео

Аудио

12 см Около 480 мин. (двусторонний)

8 см Около 80 мин. (односторонний)

Около 160 мин. (двусторонний)

12 см

8 см

12 см

8 см

74 мин. 20 мин.

методах, защищенных

аудиторией, если у Macrovision Corporation не получено

Page 7

Формат записанных дисков

Диски CD-R

• В зависимости от устройства, на котором записывался диск CD-R (устройство записи дисков или ПК) и характеристик самого диска, его воспроизведение может оказаться невозможным.

• Пользуйтесь дисками CD-R объемом 650 Мбайт/ 74 мин. Избегайте использовать диски CD-R, поскольку их воспроизведение может оказаться невозможным.

• По возможности, старайтесь не пользоваться дисками CD-RW (перезаписываемыми), поскольку их воспроизведение может оказаться невозможным.

• Диски типа CD-R могут воспроизводиться полностью только в случае, если они уже записаны окончательно и "закрыты". Если сессия записи была завершена, но сам диск был оставлен "открытым", такой диск может не воспроизводиться полностью.

Диски CD-R с файлами МР3

• Эта система позволяет воспроизводить диски CD-R с файлами МР3, только если это диск формата ISO 9660 или Joliet.

• Имена файлов МР3 должны состоять не более, чем из 8 символов и не содержать символов пробела или специальных

символов (./=+).

• Используйте диски, записанные с битрейтом не менее 128 Кбит/с.

• Эта система позволяет воспроизводить только файлы с расширением

• Эта система позволяет воспроизводить многосессионные диски только с непрерывной записью. Если на многосессионном

диске имеются пустые сектора, воспроизведение будет идти только до первого пустого сектора.

• Если диск не "закрыт", до начала его воспроизведения пройдет больше времени, к тому же, возможно, не все файлы на таком диске смогут быть воспроизведены.

• При воспроизведении файлов, записанных с переменным битрейтом (VBR), то есть, и с высоким, и с низким битрейтом (например, 32 Кбит/с и 320 Кбит/с), звук может прерываться.

• Если на одном диске записано более 500 дорожек (файлов), система способна воспроизвести не более 500 дорожек.

• Если на одном диске имеется более 300 папок, система способна

Диски CD-R с файлами JPEG

• Эта система позволяет воспроизводить только файлы с расширением ".jpeg" и ".JPEG".

• Если диск не "закрыт", до начала его воспроизведения пройдет больше времени, к тому же, возможно, не все файлы на

таком диске смогут быть воспроизведены.

• Эта система позволяет воспроизводить диски CD-R с файлами JPEG только если это диски формата ISO 9660 или Joliet.

• Имена файлов JPEG должны

символов (./=+).

• Эта система позволяет воспроизводить многосессионные диски только с непрерывной записью. Если на многосессионном диске имеется пустые сектора, воспроизведение будет идти только до первого пустого сектора.

• На одном диске можно сохранить максимум 9999 изображений формата JPEG.

• При воспроизведении

воспроизводиться только файлы формата JPEG.

• При воспроизведении дисков с изображениями иного формата, чем Kodak/Fuji, системе понадобится больше времени, чтобы начать воспроизведение, к тому же такие диски с изображениями могут не воспроизводиться вовсе.

диска с изображениям формата Kodak/Fuji, из находящихся в папке файлов с изображениями будут

состоять не более, чем из 8 символов и не содержать символов пробела или специальных

"*.mp3" и "*.MP3".

воспроизвести файлы не более, чем из 300 папок.

Page 8

Описание системы

– Передняя панель –

1- Индикатор режима готовности; 2- Лоток для диска; 3- Кнопка "Открыть/Закрыть"; 4- Кнопка настройки вниз по диапазону и пропуска назад (I<<); 5- Кнопка Стоп (); 6- Кнопка Воспроизведение/Пауза (>/II); 7- Кнопка настройки вверх по диапазону и пропуска вперед (>>I); 8- Кнопка выбора функций; 9- Регулятор громкости; 10- Гнездо для наушников; 11- Регулятор уровня реверберации; 12- Регулятор уровня сигнала от микрофона; 13- Гнезда для микрофонов 1, 2; 14- Кнопка "Питание" (

)

1- Индикатор прогрессивной развертки; 2- Индикатор системы DOLBY DIGITAL; 3- Индикатор линейной ИКМ; 4- Индикатор DSP (Цифрового процессора звука); 5- Индикатор TITLE (Фильм); 6- Индикатор GROUP (Группа); 7- Индикатор CHAPTER (Часть); 8-Индикатор ДОРОЖКА; 9- Индикатор PRGM (Программа); 10- Индикатор

режима ПОВТОРА; 11- Индикатор режима СТЕРЕО; 12- Индикатор настройки ТЮНЕРА; 13- Индикатор единиц измерения частоты радиосигнала; 14- Дисплей состояния системы; 15- Индикатор диска DTS; 16- Индикатор MPEG; 17- Индикатор системы PRO LOGIC; 18- Индикаторы громкоговорителей

Page 9

–

Задняя панель –

1- Входной оптический разъем для внешних цифровых устройств Используется для подключения внешних устройств, имеющих цифровой выход.; 2- Входные гнезда для аудио сигнала от внешнего источника; 3- РАЗЪЕМ СКАРТ Соедините с телевизором, у которого имеется входной разъем СКАРТ.; 4- Клеммы для подключения AM антенны; 5- Гнездо для

подключения FM антенны; 6- Переключатель выбора типа выходного видеосигнала

выходного видеосигнала; 7- Гнездо видеовыхода Соедините гнездо входа видеосигнала на телевизоре (VIDEO IN) с гнездом VIDEO OUT на системе; 8- ПЕРЕКЛЮЧАТЕЛЬ ВЫБОРА КАНАЛА ДЛЯ МИКРОФОНА (только HT-KD800W); 9- РАЗЪЕМ

АНТЕННЫ БЕСПРОВОДНОГО МИКРОФОНА (только HT-KD800W); 10- Выходные клеммы для подсоединения громкоговорителей 5.1 канальной акустической системы

Используется для выбора типа

– Принадлежности –

ПУЛЬТ ДИСТАНЦИОННОГО

УПРАВЛЕНИЯ

FM АНТЕННА

МИКРОФОН

(ТОЛЬКО HT-KD800)

ИНСТРУКЦИЯ ДЛЯ

ПОЛЬЗОВАТЕЛЯ

БЕСПРОВОДНОЙ

МИКРОФОН И БАТАРЕИ

(ТОЛЬКО HT-KD800W)

АУДИО КАБЕЛЬ

(1,5В Х 3 ШТ.)

ВИДЕО КАБЕЛЬ

ДИСК DVD-КАРАОКЕ

АНТЕННА

БЕСПРОВОДНОГО

МИКРОФОНА

(ТОЛЬКО HT-KD800W)

AM АНТЕННА

ПЕСЕННИК

Page 10

Описание системы

– Пульт дистанционного управления –

Кнопки УПРАВЛЕНИЯ ТОНАЛЬНОСТЬЮ

Кнопка ВКЛЮЧЕНИЯ СИСТЕМЫ

Кнопка ТВ/Видео, ЯРКОСТЬ ДИСПЛЕЯ

Кнопка ОТКРЫТЬ/ЗАКРЫТЬ

Кнопка СОН

Кнопки с цифрами (0~9)

Кнопка ОТМЕНА

Кнопка "Цифровой процессор звука/

Эквалайзер"

Кнопки регулировки громкости

Кнопка МЕНЮ

Кнопка ВОЗВРАТ

Кнопка ПОИСК ПЕСНИ

Кнопки ТЕМП

Кнопка ЖЕНСКИЙ/МУЖСКОЙ ГОЛОС

Кнопка РЕЖИМ СЛАЙД-ШОУ/EZ VIEW

Кнопка МЕЛОДИЯ

Кнопка ПОВТОР

Кнопка НАСТРОЙКА ЗВУЧАНИЯ

Индикатор управления DVD-РЕСИВЕРОМ, ТВ

Кнопка ВКЛЮЧЕНИЯ ТЕЛЕВИЗОРА

Кнопка DVD-РЕСИВЕР/ТВ

Кнопка ДОПОЛНИТЕЛЬНЫЙ ВХОД

Кнопка ТЮНЕР/ДИАПАЗОН

Кнопка РЕЗЕРВИРОВАНИЕ

Кнопка "Воспр./Пауза" Кнопка "Стоп"

Кнопки выбора предварительно настроенных станций/Пропуска дорожки компакт-диска

Кнопка ПАМЯТЬ ТЮНЕРА

Кнопка НАСТРОЙКА/КАНАЛ

Кнопка вывода информации на экран

Кнопка временного отключения звука

Кнопки перемещения курсора/ кнопка "Ввод"

Кнопка ЛЮБИМАЯ ПЕСНЯ

Кнопка выбора режима Dolby PL II

Кнопка выбора эффекта Dolby PL II

Кнопка подачи ТЕСТ СИГНАЛА

Кнопка ЗАМЕДЛЕННОЕ ВОСПР., МОНО/СТЕРЕО

Кнопка ШАГ

Кнопка УВЕЛИЧЕНИЕ ИЗОБРАЖЕНИЯ

Кнопка LOGO

Page 11

Установка батарей в пульт дистанционного управления

Откройте крышку отсека для

батарей, расположенную на задней стороне пульта, нажав на нее и сдвинув в направлении, указанном стрелкой.

Установите две батареи типа

AAA с напряжением 1,5 В, обращая внимание на соблюдение правильной полярности (+ и -).

Установите на место крышку

отсека для батарей.

Внимание Во избежание утечки электролита из батарей или их повреждения, соблюдайте следующие

рекомендации:

• Устанавливая батареи в пульт дистанционного управления, соблюдайте полярность: соединяйте (+) на батарее с (+) на пульте и (-) на батарее с (-) на пульте.

• Используйте батареи правильного типа. Одинаково выглядящие батареи могут иметь различное напряжение.

• Всегда заменяйте одновременно обе батареи.

• Не подвергайте батареи воздействию высоких температур, а также открытого огня.

Диапазон действия пульта дистанционного управления

Пультом дистанционного управления можно пользоваться на расстоянии от системы примерно до 7 метров по прямой. Он также работает при отклонении от перпендикуляра к приемнику сигналов дистанционного управления на угол до 30° по горизонтали.

Чтобы открыть крышку пульта дистанционного управления, нажмите на верхнюю часть крышки, затем сдвиньте ее вниз.

Page 12

Подсоединение громкоговорителей акустической системы

Перед установкой или перемещением системы, не забудьте выключить ее и отсоединить сетевой шнур от розетки.

Л П

2,5 – 3 размера диагонали экрана телевизора

ЛТ ПТ

Расположение проигрывателя

• Поставьте его на стойку для аппаратуры или полку шкафа, либо в нишу стойки для телевизора.

Фронтальные громкоговорители (Л) (П)

• Расположите громкоговорители напротив зоны прослушивания, направив их на нее под углом примерно 45°.

• Расположите громкоговорители так, чтобы их "пищалки" (высокочастотные динамики) находились по высоте на уровне ушей слушателя.

• Установите фронтальные громкоговорители так, чтобы их передние поверхности находились на одном уровне или чуть впереди передней поверхности центрального громкоговорителя.

Центральный громкоговоритель (Ц)

• Лучше всего установить центральный громкоговоритель на одной высоте с фронтальными громкоговорителями.

• Вы также можете установить его прямо на телевизор или под ним.

СВ

Выбор позиции для прослушивания

Зона прослушивания должна быть удалена от телевизора на расстояние, равное 2,5-3 размерам диагонали телевизионного экрана. Пример: При диагонали телевизора 32 дюйма – на 2~2,4 м

При диагонали телевизора 55 дюймов – на 3,5~4 м

Тыловые громкоговорители (ЛТ) (ПТ)

• Расположите громкоговорители за зоной прослушивания.

• Если места слишком мало, установите громкоговорители

лицом друг к другу.

• Расположите их на 60-90 см выше ушей слушателя, слегка наклонив вниз.

* В отличие от фронтальных громкоговорителей и

центрального громкоговорителя, тыловые громкоговорители в основном предназначены для воспроизведения звуковых эффектов, поэтому они издают звук не постоянно

Сабвуфер (СВ)

• Расположение сабвуфера не имеет большого значения. Он может быть расположен где угодно.

• Обычно он устанавливается в углу, рядом с фронтальным громкоговорителем.

Page 13

1- Тыловой громкоговоритель (Л); 2- Центральный громкоговоритель; 3- Фронтальный громкоговоритель (Л); 4- Зеленый; 5- Синий; 6- Белый; 7- Сабвуфер; 8- Фиолетовый; 9- Серый; 10- Красный; 11- Тыловой громкоговоритель (П); 12- Фронтальный громкоговоритель (П)

Задняя панель громкоговорителя Задняя панель системы

Нажмите язычок клеммы на

задней панели громкоговорителя.

Вставьте провод в клемму и

отпустите язычок.

• Подсоединяйте провод с изоляцией

черного цвета к черной (–) клемме, а провод с изоляцией серого цвета к серой (+) клемме соответственно.

• Следите за соблюдением

полярности (+ и –).

Черный Серый

Подсоедините разъемы кабелей от

громкоговорителей к соответствующим гнездам на задней панели системы.

•

Следите за тем, чтобы цвета гнезд для громкоговорителей соответствовали цветам разъемов.

Page 14

Подсоединение выходов видеосигнала к телевизору

Перед установкой или перемещением системы, не забудьте выключить ее и отсоединить сетевой шнур от розетки. При подсоединении системы к телевизору используйте из двух описанных ниже способов тот, который подходит для вашего телевизора.

СПОСОБ 1

СПОСОБ 2

СПОСОБ 1 Выход полного видеосигнала ------------------------------ Изображение хорошего качества

Соедините гнездо VIDEO OUT (Выход видео) на задней панели системы с гнездом VIDEO IN (Вход видео) вашего телевизора при помощи поставляемого с системой кабеля для видеосигнала.

СПОСОБ 2 Разъем СКАРТ --------------------------------------------------------- Лучшее качество изображения

Если у вашего телевизора имеется входной разъем СКАРТ, соедините гнездо AV OUT (Выход аудио/видеосигнала) на задней панели системы с входным гнездом СКАРТ вашего телевизора при помощи кабеля с разъемами СКАРТ (покупается отдельно).

При использовании кабеля с разъемами СКАРТ

• Если в вашем телевизоре имеется разъем СКАРТ, установите переключатель RGBCOMPOSITE (RGB сигнал – полный ТВ сигнал) на задней панели системы в положение RGB.

Это позволит получить наилучшее качество изображения при использовании разъема СКАРТ.

• Если в вашем телевизоре нет разъема СКАРТ (со входом RGB), установите переключатель RGB-COMPOSITE в положение COMPOSITE.

Page 15

Подсоединение FM и AM антенн

1- FM антенна (поставляется с системой); 2-Рамочная AM антенна (поставляется с системой); 3-Чтобы собрать рамочную АМ антенну, вставьте лапки рамки антенны в отверстия ее основания.

Подсоединение FM антенны

1. Временно подсоедините поставляемую с

системой FM антенну к гнезду "FM 75Ω COAXIAL" на задней панели системы.

2. Медленно перемещайте провод антенны, пока не найдете место с наилучшим качеством приема, затем прикрепите антенну к стене или другой твердой поверхности.

Подсоединение AM антенны

1. Подсоедините рамочную AM антенну к клеммам, маркированным надписями AM и

2. Если качество приема плохое, подсоедините к клемме АМ однопроводную наружную АМ антенну в виниловой изоляции (не отсоединяйте при этом рамочную АМ антенну).

Охлаждающий вентилятор

Охлаждающий вентилятор рассеивает тепло, генерируемое внутри системы, обеспечивая ее нормальную работу. Вентилятор начинает вращаться автоматически, подавая внутрь системы более холодный воздух снаружи.

В целях безопасности внимательно соблюдайте следующие указания.

• Убедитесь в том, что корпус системы хорошо вентилируется. При плохой вентиляции система может перегреться и выйти из строя.

• Не перекрывайте вентиляционные прорези и отверстия, через которые вентилятор всасывает воздух. (Если эти отверстия закрыты газетой или тканью, тепло не сможет отводиться из системы, что может привести к ее возгоранию).

Page 16

)

Соединения с внешним оборудованием

Подключение внешних цифровых устройств

Пример: устройства с цифровым сигналом, такие, как приставка цифрового телевидения или устройство записи компакт-дисков.

Оптический кабель

(покупается

отдельно

Соедините цифровой оптический вход (OPTICAL) системы с цифровым выходом внешнего цифрового

устройства.

Нажимайте кнопку AUX (Дополнительный вход) на пульте дистанционного управления, чтобы выбрать

режим 'DIGITAL IN' (Цифровой вход).

• При нажатиях кнопки последовательно выбираются следующие режимы: DIGITAL IN → AUX 1 → AUX 2 (Цифровой вход → Дополнительный вход 1 → Дополнительный вход 2).

• Вы также можете использовать кнопку FUNCTION (Функция) на основном блоке. При последовательных нажатиях кнопки режим меняется следующим образом:

DVD/CD → DIGITAL IN → AUX 1 → AUX 2 → FM → АМ (Проигрыватель DVD/CD → Цифровой вход → Дополнительный вход 1 → → диапазон АМ).

Дополнительный вход 2 → диапазон FM

Page 17

Подключение внешних аналоговых устройств

Пример: Аналоговые устройства, такие, как видеомагнитофон и телевизор.

Кабель для аудио сигнала

Если у внешнего аналогового

оборудования имеется только

один выход, вы можете

соединить его или с гнездом

L (Левый канал) или с гнездом R

(Правый канал).

Соедините аудио вход системы с аудио выходом внешнего аналогового устройства.

• Соблюдайте цвета разъемов.

Нажимайте кнопку AUX (Дополнительный вход) на пульте дистанционного управления, чтобы выбрать

режим AUX 1 (Дополнительный вход 1) или AUX 2 (Дополнительный вход 2).

DVD/CD → DIGITAL IN → AUX 1 → AUX 2 → FM → АМ (Проигрыватель DVD/CD → Цифровой вход → Дополнительный вход → диапазон АМ).

1 → Дополнительный вход 2 → диапазон FM

Page 18

Подготовка DVD-проигрывателя к работе

Ваш DVD-проигрыватель может воспроизводить диски DVD, VCD (Video CD), музыкальные компактдиски, диски с файлами МР3 и JPEG. Инструкции по использованию проигрывателя могут быть слегка различными в зависимости от типа диска. Перед его использованием внимательно прочтите инструкции.

Вставьте вилку сетевого

шнура в розетку сети переменного тока.

Выберите режим VIDEO

(Видео), нажимая кнопку

TV/VIDEO (ТВ/Видео).

Нажимайте кнопку DVD

RECEIVER/TV, пока не начнет

мигать индикатор TV (Телевизор) на пульте

дистанционного управления.

Нажимайте кнопку DVD

RECEIVER/TV, пока не начнет

мигать индикатор DVD RECEIVER (DVD-ресивер) на

пульте дистанционного управления.

Нажмите кнопку TV

POWER (ПИТАНИЕ ТВ),

чтобы включить телевизор.

Нажмите кнопку DVD (>/II),

чтобы выбрать режим воспроизведения DVDдиска/ компакт-диска.

Как управлять телевизором и DVD-проигрывателем с помощью одного пульта дистанционного управления

Нажимайте кнопку DVD RECEIVER/TV (DVD-РЕСИВЕР/ТЕЛЕВИЗОР).

• При каждом нажатии кнопки начинает мигать либо индикатор TV (Телевизор; красный), либо индикатор DVD RECEIVER (DVD-ресивер, зеленый).

• Когда мигает индикатор TV (телевизор), вы можете управлять телевизором, когда мигает индикатор DVD RECEIVER, вы можете управлять проигрывателем.

• Для управления телевизором служат следующие кнопки: POWER (Питание), CHANNEL (Канал), VOLUME (Громкость), TV/VIDEO и кнопки с цифрами (0 – 9).

• По умолчанию, пульт дистанционного управления Дополнительную информацию по работе с пультом дистанционного управления см. на стр. 81

настроен для работы с телевизорами компании Samsung.

Page 19

Воспроизведение диска

Нажмите кнопку OPEN/CLOSE (Открыть/ Закрыть), чтобы

открыть лоток для диска.

Вставьте диск.

• Аккуратно положите диск в лоток так, чтобы сторона диска с этикеткой находилась сверху.

Нажмите кнопку OPEN/CLOSE, чтобы закрыть лоток для диска.

• Воспроизведение начинается автоматически.

Примечания

• В зависимости от диска, выводимая на экран исходная информация о диске

может выглядеть по-разному.

Чтобы остановить воспроизведение, нажмите во время

Чтобы приостановить воспроизведение, нажмите во время воспроизведения кнопку

• Чтобы возобновить воспроизведение, нажмите

ВОСПРОИЗВЕДЕНИЕ/ ПАУЗА

кнопку ВОСПРОИЗВЕДЕНИЕ/ПАУЗА (>/II) еще раз.

воспроизведения кнопку СТОП.

• При однократном нажатии, на экране появляется надпись "PRESS PLAY" (Нажмите кнопку Воспроизведение) и то место

диска, где воспроизведение было прервано, заносится в память системы. При нажатии кнопки ВОСПРОИЗВЕДЕНИЕ/ ПАУЗА

(>/II) или ENTER (Ввод) воспроизведение будет продолжено с запомненного дисков).

• При двукратном нажатии, на экране появляется надпись "STOP" (Стоп) и при последующем нажатии кнопки

ВОСПРОИЗВЕДЕНИЕ/ ПАУЗА (>/II) воспроизведение начнется от начала диска.

места (эта функция действует только для DVD-

Page 20

Воспроизведение диска MP3-CD

Система может воспроизводить диски (CD-R, CD-RW) с аудио данными, кодированными в формате MP3.

Нажмите кнопку OPEN/CLOSE

(Открыть/ Закрыть), чтобы открыть лоток для диска и загрузите диск MP3-CD.

• На экране появляется меню диска MP3CD, начинается воспроизведение.

• В зависимости от диска MP3-CD, его меню может выглядеть по-разному.

При остановленном

воспроизведении, выберите альбом с помощью кнопок < >

и нажмите кнопку ENTER (Ввод).

Чтобы поменять альбом,

остановите проигрыватель, выберите другой альбом с

помощью кнопок < > и нажмите кнопку ENTER.

• Для выбора других альбомов и дорожек, повторите указанные выше Шаги 2 и 3.

Примечание

• В зависимости от режима записи диска, некоторые диски MP3- CD могут не воспроизводиться.

• Список содержимого диска MP3-CD может выглядеть поразному, в зависимости от формата записанных на диск МР3 файлов.

Чтобы остановить

воспроизведение, нажмите кнопку СТОП.

Page 21

Диски: терминология

Фильмы (titles) и части (chapters) (DVD-VIDEO)

• Диски DVD-Video разбиты на несколько больших частей, именуемых "фильмами" (titles) которые, в свою

очередь состоят из более мелких частей, именуемых "частями" (chapters). Этим частям диска присвоены порядковые номера. Эти номера называются "номерами фильмов" и "номерами частей".

ФИЛЬМ 1 ФИЛЬМ 2

ЧАСТЬ 1 ЧАСТЬ 2 ЧАСТЬ 3 ЧАСТЬ 1 ЧАСТЬ 2

Дорожки (tracks) (диски VIDEO-CD и компакт-диски)

• Диски VIDEO-CD и компакт-диски разбиты на несколько частей, именуемых "дорожками" (tracks). Этим частям

присвоены порядковые номера. Эти номера называются "номерами дорожек".

ДОРОЖКА 1 ДОРОЖКА 2 ДОРОЖКА 3 ДОРОЖКА 4 ДОРОЖКА 5

Примечание

• В данной Инструкции для пользователя инструкции, помеченные значком "DVD ( )" применимы для дисков типа DVD-VIDEO и DVD-R/RW. Где упоминается определенный тип диска DVD, он указан отдельно.

• В зависимости от содержимого диска, выводимая на экран исходная информация о диске может выглядеть по-разному.

Page 22

Воспроизведение файлов формата JPEG

Изображения, отснятые с помощью цифрового фотоаппарата или цифровой видеокамеры, либо файлы формата JPEG, хранящиеся на жестком диске ПК, можно записать на компакт-диск и затем воспроизводить этот диск с использованием данного DVD-проигрывателя.

Режим слайд-шоу

Загрузите диск с файлами формата JPEG в лоток для диска.

Нажмите кнопку OPEN/CLOSE (Открыть/Закрыть).

Нажмите кнопку SLIDE MODE (Режим слайд-шоу).

• Воспроизведение начинается автоматически.

• При нажатиях кнопки вариант перехода от изображения к изображению

меняется следующим образом:

От верха экрана вниз

От низа экрана вверх

Переход к новому изображению в виде прямоугольника в центре

Переход к новому изображению вертикальной шторкой

При показе каждого нового изображения, автоматически в случайном порядке включается один из 11 режимов слайд-шоу

Отмена режима слайд-шоу

Для перехода к следующему слайду нажмите кнопку I<< или >>I.

• При каждом нажатии кнопки вы переходите к следующему или предыдущему слайду.

Page 23

Функция "Поворот/Отражение"

Во время воспроизведения нажимайте кнопки , , <, >.

Исходное изображение

Кнопка <: Поворот на 90° против часовой стрелки

Кнопка : Отразить по вертикали

Кнопка : Отразить по горизонтали

Кнопка >: Поворот на 90° по часовой стрелке

Page 24

Воспроизведение дисков DivX

Переход в прямом/обратном направлении

Во время воспроизведения нажмите кнопку I<< или >>I.

• Если на диске имеется более 2 файлов, то при каждом нажатии кнопки >>I вы

переходите к следующему файлу.

• Если на диске имеется более 2 файлов, то при каждом нажатии кнопки I<< вы

переходите к предыдущему файлу.

Нажмите и удерживайте кнопку I<< или >>I.

• При каждом удержании кнопки в нажатом положении во время воспроизведения, скорость воспроизведения меняется следующим образом:

Ускоренное воспроизведение

Увеличение изображения

Нажмите кнопку ZOOM

(Увеличение).

• При каждом нажатии кнопки поочередно включается (ZOOM Х2) и выключается (ZOOM OFF) двукратное увеличение изображения.

Примечание

Нажимайте кнопки , , < , >

для выбора участка изображения, который вы хотите увеличить.

• Для файлов DivX возможно только двукратное увеличение изображения.

Page 25

Функция перехода на 5 минут вперед или назад

Во время воспроизведения нажмите кнопку < или >.

• При каждом нажатии кнопки > вы переходите примерно на 5 минут вперед от текущего момента.

• При каждом нажатии кнопки < вы переходите примерно на 5 минут назад от текущего момента.

Поддерживаемые файлы формата DivX

Для хранения аудио- и видеоданных используются файлы с расширением Avi; они должны быть записаны на диске формата ISO 9660.

Совместимость по

ВИДЕО

WMV WMV V1/V2/V3/V7 Кроме того, поддерживается формат XviD. Возможно

Совместимость по

АУДИО

AC3 Постоянный битрейт:

WMA Постоянный битрейт:

Таблица функции воспроизведения

файлов DivX

СПЕЦИФИКАЦИИ На дисках MPEG, содержащих файлы DivX, имеются дорожки

DivX 3.11 Вплоть до последней

версии

MP3 Постоянный битрейт:

80 Кбит/с - 320 Кбит/с

128 Кбит/с - 448 Кбит/с

56 Кбит/с - 160 Кбит/с

аудиосигнала и видеосигнала.

• Совместимость по видео: Поддерживаются все версии формата

DivX, начиная от версии 3.11 (включая последнюю версию – 5.1).

воспроизведение файлов WMV версий V1, V2, V3 и V7.

• Совместимость по аудио: Поддерживаются файлы MP3,

кодированные с битрейтом от 80 Кбит/с до 320 Кбит/с, файлы AC3, кодированные с битрейтом от 128 Кбит/с до 448 Кбит/с и файлы WMA, кодированные с битрейтом от 56 Кбит/с до 160 Кбит/с.

• Кроме того, поддерживается текстовой формат субтитров (SMI).

Примечание

• При воспроизведении диска DivX воспроизводятся только файлы с расширением AVI.

• Из имеющихся аудио форматов дисков DivX не поддерживается формат DTS Audio.

• Не поддерживается версия V8 файлов формата WMV.

• Перед записью с помощью компьютера на диск DivX файла субтитров, убедитесь в том, что он имеет

расширение SMI.

• Диск DivX не будет воспроизводиться, если он записан с частотой дискретизации ниже

• Некоторые диски DivX и XviD, в зависимости от формата записи, могут воспроизводиться неправильно

или не воспроизводиться вообще.

32 кГц.

Page 26

Вывод на экран информации о диске

Во время воспроизведения вы можете просматривать информацию о диске на экране телевизора.

Нажмите кнопку INFO (Информация).

• При последовательных нажатиях кнопки информация на экране меняется следующим образом:

Информация пропадает с экрана

•

Примечание

• В зависимости от типа диска, информация о диске может выглядеть по-разному.

• В зависимости от типа диска, вы можете также выбирать DTS, DOLBY DIGITAL или PRO LOGIC.

На экране появляется значок !

Если при нажатии какой-либо кнопки на экране появляется такой значок, это означает, что с данным конкретным диском эта операция невозможна.

• Что такое Title (Фильм)?

Фильм, записанный на диске DVD-VIDEO.

• Что такое Chapter (Часть)?

Каждый фильм на DVD-диске разделен на несколько более мелких фрагментов, называемых частями.

• Что такое Дорожка (файл)

Единица видеозаписи или музыкальной записи на компакт-диске или диске MP3-CD.

Информация на

экране

Значок диска DVD

Значок диска Video CD

Значок компакт-диска

Значок диска MP3-CD

Значок диска DivX

Значок ФИЛЬМА Значок дорожки

Значок ГРУППЫ

Значок ЧАСТИ Значок ПОВТОРА

(файла)

Значок истекшего времени

Значок ЯЗЫКА ЗВУКОВОГО СОПРОВОЖДЕНИЯ

Значок СУБТИТРОВ Значок РАКУРС

Значок Стерео Л/П

Значок системы

DOLBY DIGITAL

Page 27

Ускоренное/замедленное воспроизведение

Ускоренное воспроизведение

Нажмите и удерживайте кнопку I<< или >>I.

Замедленное воспроизведение

Нажмите кнопку SLOW (Замедленное воспроизведение).

• При нажатиях кнопки во время воспроизведения, скорость воспроизведения меняется следующим образом:

Примечание

• Замедленное воспроизведение в обратном направлении не работает для дисков Video CD и

DivX.

Page 28

Пропуск эпизодов или дорожек диска

Кратковременно нажмите кнопку I<< или >>I.

• При кратковременных нажатиях кнопки во время воспроизведения, начинает воспроизводиться предыдущая или следующая часть, дорожка или папка (файл).

• При просмотре диска Video

CD, длительность дорожки

которого превышает 15 минут, при каждом нажатии

кнопки I<< или >>I вы переходите назад или вперед на 5 минут.

Покадровое воспроизведение

Нажмите кнопку STEP (Шаг).

• При каждом нажатии кнопки во время воспроизведения на экране появляется новый кадр изображения.

Примечание

• Во время ускоренного воспроизведения компакт-дисков или

дисков MP3-CD звук слышен только при воспроизведении со скоростью 2х, но не со скоростью 4х, 8х или 32х.

• Во время замедленного или покадрового воспроизведения звук

не воспроизводится.

Page 29

Повторное воспроизведение

Функция повторного воспроизведения позволяет вам повторить часть, фильм, дорожку (песню) или папку (альбом с файлами МР3).

Нажмите кнопку REPEAT (Повтор).

• При последовательных нажатиях кнопки во время воспроизведения, режим повтора меняется следующим образом:

REPEAT: CHAPTER (ПОВТОР: ЧАСТЬ)

REPEAT: TITLE (ПОВТОР: ФИЛЬМ)

REPEAT : OFF (ПОВТОР: ВЫКЛ.)

REPEAT: RANDOM (ПОВТОР:

СЛУЧАЙНЫЙ ПОРЯДОК)

REPEAT: TRACK (ПОВТОР: ДОРОЖКА)

REPEAT: DIR (ПОВТОР: ПАПКА)

REPEAT: DISC (ПОВТОР: ДИСК)

REPEAT: TRACK (ПОВТОР: ДОРОЖКА)

REPEAT : OFF (ПОВТОР : ВЫКЛ.)

REPEAT: DISC (ПОВТОР: ДИСК)

REPEAT : OFF (ПОВТОР : ВЫКЛ.)

Как выбрать режим повторного воспроизведения через экранную информацию о диске.

Дважды нажмите кнопку INFO

(Информация).

Нажмите кнопку управления

курсором >, чтобы переместить курсор на значок ПОВТОРА ( Нажимайте кнопку  для

выбора нужного режима повтора. Нажмите кнопку ENTER

(Ввод).

* При воспроизведении дисков с файлами МР3 или

JPEG, вы не можете выбрать режим повтора через экранную информацию о диске.

CHAPTER (Часть) Повторное воспроизведение выбранной части.

TITLE (Фильм) Повторное воспроизведение выбранного фильма.

GROUP (Группа) Повторное воспроизведение выбранной группы.

RANDOM (Случайный порядок) Воспроизведение дорожек в случайном порядке (воспроизводившаяся дорожка может быть воспроизведена вновь).

TRACK (Дорожка) Повторное воспроизведение выбранной дорожки.

DIR (Папка) Повторное воспроизведение всех файлов в выбранной папке (альбоме).

DISC (Диск) Повторное воспроизведение всего диска.

OFF (Выкл.) Отмена повторного воспроизведения.

Режимы повторного

воспроизведения

Примечание

• При воспроизведении диска VIDEO-CD версии 2.0, функция "Повтор" не действует, если

включен режим PBC (Управление воспроизведением). Чтобы можно было использовать функцию "Повтор", вы должны выбрать для PBC опцию "OFF" (Выкл.) в меню диска (см. стр. 35).

Page 30

Повтор фрагмента между точками A-B

Дважды нажмите кнопку INFO

(Информация).

• При воспроизведении диска Video CD или компакт-диска нажмите кнопку INFO один раз.

Нажимая кнопку управления

курсором >, переместите курсор на значок ПОВТОРА ( ).

Нажимайте кнопки , , чтобы

выбрать пункт 'А-', затем нажмите кнопку ENTER (Ввод) в начале фрагмента, который вы хотите повторить.

• При нажатии кнопки ENTER выбранная точка заносится в память системы.

Нажмите кнопку ENTER в конце

фрагмента, который вы хотите повторить.

• Выбранный фрагмент начнет повторяться.

Чтобы вернуться к нормальному воспроизведению, нажатиями кнопок ,  выберите пункт

Примечание

• Функция ПОВТОР A-B не действует при воспроизведении дисков с файлами МР3 или

JPEG.

OFF.

Page 31

Выбор желаемого ракурса изображения

Эта функция позволяет вам просмотреть один и тот же эпизод в разных ракурсах.

Нажмите кнопку INFO (Информация).

Нажимая кнопку управления

курсором >, переместите курсор на значок РАКУРСА ( ).

С помощью кнопок управления курсором ,  или кнопок с

цифрами выберите нужный ракурс.

• При последовательных нажатиях кнопки ракурс меняется следующим

образом:

Примечание

• Функция РАКУРС действует только для дисков, на которых записаны изображения, снятые камерой с разных точек.

Page 32

Функция Zoom (Увеличение изображения)

Нажмите кнопку ZOOM

(Увеличение).

Увеличение изображения

Эта функция позволяет вам увеличить определенный участок показываемого на экране изображения.

Нажимайте кнопки , , < ,

> для выбора участка изображения, который вы хотите увеличить.

• При нажатиях кнопки увеличение

Нажмите кнопку ENTER (Ввод).

изображения изменяется следующим образом:

Page 33

Формат кадра

Нажмите кнопку EZ VIEW.

• При нажатиях кнопки функция полноэкранного воспроизведения поочередно включается или выключается.

• Если фильм воспроизводится в широкоэкранном формате, нажатием кнопки EZ VIEW можно убрать черные полосы в верхней и нижней частях экрана.

Примечание

• Эта функция не работает для DVD-дисков, изображение на которых записано в нескольких ракурсах.

• Черные полосы могут не исчезнуть, поскольку некоторые DVD-диски записаны с фиксированным соотношением горизонтальной и вертикальной сторон кадра.

Page 34

Выбор языка звукового сопровождения и языка субтитров

Выбор языка звукового сопровождения

Дважды нажмите кнопку

INFO (Информация).

Выбор языка субтитров

Дважды нажмите кнопку INFO

(Информация).

С помощью кнопок , 

или кнопок с цифрами выберите нужный язык звукового сопровождения.

• В зависимости от количества языков

звукового сопровождения, записанных на DVD-диске, при каждом нажатии этой

кнопки выбирается другой язык звукового сопровождения (АНГЛИЙСКИЙ, ИСПАНСКИЙ, ФРАНЦУЗСКИЙ и т.п.).

Нажмите кнопку

перемещения курсора > для перехода к значку

С помощью кнопки  или

кнопок с цифрами выберите нужный язык субтитров.

СУБТИТРОВ ( ).

Примечание

• На некоторых дисках функции выбора языка звукового сопровождения и субтитров могут не работать.

Page 35

Прямой переход к эпизоду или дорожке диска

Переход к фильму/дорожке Переход к части

Нажмите кнопку INFO

(Информация).

Нажимайте кнопки ,  или

кнопки с цифрами для выбора нужного фильма/дорожки, затем нажмите кнопку ENTER (Ввод).

С помощью кнопок < и >

перейдите к значку Части

( ).

Переход к части Переход по времени Переход по времени

Нажимайте кнопки ,  или

кнопки с цифрами для выбора нужной части, затем нажмите кнопку ENTER (Ввод).

С помощью кнопок < и >

перейдите к значку ВРЕМЕНИ ВОСПРОИЗВЕДЕНИЯ.

С помощью кнопок с

цифрами введите нужное время и нажмите кнопку

ENTER.

Нажимайте кнопки с цифрами.

• Будет воспроизводиться выбранный файл.

• Перемещение по диску с файлами MP3 или JPEG с использованием

экранной информации о диске невозможно.

• Во время воспроизведения диска с файлами МР3 или JPEG, вы не можете использовать кнопки ,  для перемещения по папкам. Для перемещения по папкам нажмите кнопку  (Стоп), а затем нажимайте кнопки 

, .

Примечание

• Для прямого перехода к нужному фильму, части или дорожке, вы можете воспользоваться кнопками

I<< и >>I на пульте дистанционного управления.

• На некоторых дисках функции перехода к нужному фильму или времени могут не действовать.

Page 36

Использование меню диска

Вы можете использовать меню для выбора языка звукового сопровождения, языка субтитров, профиля, и т.п. Содержание имеющихся на DVD-диске меню может быть различным на разных дисках.

При остановленном

воспроизведении нажмите кнопку MENU (Меню).

• При воспроизведении диска Video CD (версии 2.0), нажатие кнопки

поочередно включает или выключает функцию PBC.

С помощью кнопок , 

выберите пункт 'DISC MENU' (Меню диска) и нажмите кнопку ENTER (Ввод).

• Если вы выберете экранное меню, не поддерживаемое на данном диске, на экране появляется сообщение "This menu is not supported" (Это меню не поддерживается).

Нажимайте кнопки , ,

<, > для выбора нужного пункта меню.

Примечание

Функция PBC (Управление воспроизведением)

Во время воспроизведения диска Video CD версии 2.0 нажмите кнопку MENU.

При нажатиях кнопки функция PBC поочередно включается (PBC ON) или выключается (PBC OFF).

PBC ON (Вкл.): Это диск Video CD версии 2.0. Диск воспроизводится в соответствии с управлением через экранное меню.

Некоторые функции могут не действовать. Если какие-то функции не действуют, отключите PBC (PBC OFF), чтобы получить возможность их активизации.

PBC OFF (Выкл.): Управление диском, как диском Video CD версии 1.1. Этот диск воспроизводится так же, как

музыкальный компакт-диск.

Нажмите кнопку ENTER

(Ввод).

Page 37

Использование меню Title (Фильм)

На дисках DVD, содержащих несколько фильмов, вы можете просмотреть название каждого из них. В зависимости от диска, эта функция может либо совсем не действовать, либо действовать по-разному.

При остановленном

воспроизведении нажмите кнопку MENU (Меню).

С помощью кнопок , 

выберите пункт 'Title Menu' (Меню "Фильм").

Нажмите кнопку ENTER (Ввод).

• На экране появляется меню Title.

Для выхода из режима настройки нажмите кнопку MENU.

Page 38

Установка языка

По умолчанию, для экранного меню установлен английский язык.

При остановленном

воспроизведении нажмите кнопку MENU (Меню).

С помощью кнопки  выберите

пункт 'Setup' (Настройка) и затем нажмите кнопку ENTER (Ввод).

Для возврата на предыдущий уровень меню нажимайте кнопку RETURN (Возврат).

Для выхода из меню настройки нажмите кнопку MENU.

Page 39

Нажмите кнопку ENTER

(Ввод).

С помощью кнопок , 

выберите нужный пункт меню, затем нажмите кнопку

ENTER.

С помощью кнопок , 

выберите нужный язык, затем нажмите кнопку ENTER.

• Если при настройке был установлен

английский язык, то после завершения настройки экранная информация начнет показываться на английском языке.

Выбор языка экранных меню Выбор языка звукового

сопровождения

(из записанных на диске)

Выбор языка субтитров

(из записанных на диске)

Выбор языка меню диска

(из записанных на диске)

* Если выбранный язык не

записан на диске, язык меню не изменится, даже если он был установлен, как предпочитаемый.

Page 40

Настройка формата экрана телевизора

Вы можете установить формат экрана телевизора в соответствии с типом вашего телевизора (широкоэкранный телевизор или обычный телевизор с форматом экрана 4:3).

При остановленном

воспроизведении нажмите кнопку MENU (Меню).

С помощью кнопки  выберите

пункт 'Setup' (Настройка) и нажмите кнопку ENTER (Ввод).

С помощью кнопки  выберите

пункт 'TV DISPLAY' (Формат ТВ кадра) и нажмите кнопку ENTER.

Для возврата на предыдущий уровень меню нажимайте кнопку RETURN (Возврат).

Для выхода из меню настройки нажмите кнопку MENU.

С помощью кнопок , 

выберите нужный пункт меню и нажмите кнопку ENTER.

• После завершения настройки вы вернетесь к предыдущему экрану.

Page 41

Настройка формата телевизионного кадра (соотношения сторон экрана)

Соотношение размеров горизонтальной и вертикальной сторон экрана обычного телевизора составляет 4:3, в то время, как у широкоэкранного телевизора и у телевизора стандарта ТВЧ оно равно 16:9. Это соотношение называется форматом телевизионного кадра. При воспроизведении диска DVD, записанного с другим форматом кадра, вы должны установить формат кадра в соответствии с форматом экрана вашего телевизора.

: Выберите эту настройку, если хотите посмотреть на широкоэкранном

телевизоре в полноэкранном режиме записанный на DVD-диске фильм с форматом кадра 16:9.

• Вы сможете просмотреть фильм на широком экране.

: Выберите эту настройку, если хотите посмотреть фильм с форматом

кадра 16:9 на обычном телевизоре в широкоэкранном режиме.

• Сверху и снизу экрана изображение будет ограничено черными полосами.

 Для телевизора со стандартным форматом экрана, выберите формат "4:3 LB"

или "4:3 PS" в зависимости от ваших предпочтений. Если у вас широкоэкранный телевизор, выберите формат "16:9".

Примечание

: Выберите эту настройку, если хотите посмотреть фильм с форматом

кадра 16:9 на обычном телевизоре в панорамном режиме.

• Вы сможете видеть только центральную часть изображения (боковые стороны изображения с форматом кадра 16:9 будут обрезаны).

• Если на DVD-диске записан фильм с форматом кадра 4:3, вы не можете просмотреть его на экране широкоэкранного телевизора в полноэкранном режиме.

• Поскольку диски DVD записываются с различными форматами изображения, воспроизводимое с них изображение может выглядеть по-разному в зависимости от программного обеспечения, типа телевизора и настроек формата телевизионного кадра.

Page 42

Установка родительского контроля (возрастной категории зрителя)

Используйте эту функцию, чтобы предотвратить просмотр детьми DVD-дисков, на которых записаны фильмы со сценами насилия или фильмы "только для взрослых".

При остановленном

воспроизведении нажмите кнопку MENU (Меню).

С помощью кнопки  выберите

пункт 'Setup' (Настройка) и нажмите кнопку ENTER (Ввод).

Page 43

С помощью кнопки 

выберите пункт 'PARENTAL' (Родительский контроль) и нажмите кнопку ENTER (Ввод).

С помощью кнопок , 

выберите нужную возрастную категорию зрителя, затем нажмите кнопку ENTER.

• Если для категории выбран Уровень 6

(Level 6), то диски, которым их издатель

присвоил Уровень 7 и выше, воспроизводиться не будут.

• Чем выше уровень возрастной категории

диска, тем больше он содержит сцен насилия и сцен "для взрослых".

Введите пароль, затем

нажмите кнопку ENTER.

• По умолчанию в проигрывателе

используется пароль "7890".

• Когда настройка будет завершена, вы

вернетесь к предыдущему меню.

Примечание

• Эта функция работает только для тех DVD-дисков, на которых закодирована возрастная категория зрителя.

Для возврата на предыдущий уровень меню нажимайте кнопку RETURN (Возврат).

Для выхода из меню нажмите кнопку MENU.

Page 44

Установка пароля

Вы можете установить пароль, чтобы уровень возрастной категории мог задавать только знающий пароль пользователь.

Нажмите кнопку MENU

(Меню).

С помощью кнопки  выберите

пункт 'Setup' (Настройка) и нажмите кнопку ENTER (Ввод).

Примечание

• По умолчанию в проигрывателе используется пароль "7890".

Page 45

ELECTRONICS

œУ‰ОВКЛЪ ЛТФУО¸БУ‚‡МЛ˛ ФУ М‡БМ‡˜ВМЛ˛ ‚ МУП‡О¸М˚ı ЫТОУ‚Лˇı PВНУПВМ‰ЫВП˚И ФВЛУ‰ : 7ОВЪ

AH68-01466B

ЭТО ИЗДЕЛИЕ ИЗГОТОВЛЕНО КОМПАНИЕЙ:

Page 46

С помощью кнопки 

выберите пункт меню 'PASSWORD' (Пароль) и нажмите кнопку ENTER (Ввод).

Нажмите кнопку ENTER.

Введите пароль, затем

нажмите кнопку ENTER.

• Ведите старый пароль, затем новый пароль и подтвердите новый пароль.

• На этом установка пароля будет завершена.

Для возврата на предыдущий уровень меню нажимайте кнопку RETURN (Возврат).

Для выхода из меню нажмите кнопку MENU.

Page 47

Установка фонового рисунка

Во время просмотра диска с файлами JPEG, диска DVD или Video CD вы можете выбрать понравившееся изображение и сохранить его в качестве фонового рисунка.

Установка фонового рисунка

Когда на экране во время

воспроизведения диска появится понравившееся вам изображение, нажмите кнопку

ВОСПРОИЗВЕДЕНИЕ/ПАУЗА.

Нажмите кнопку LOGO

(Логотип).

• На экране появляется сообщение "COPY LOGO DATA" (Копирование

данных).

Система выключится, затем

включится вновь и.

• На экране будет показан выбранный фоновый рисунок.

Выберите эту опцию, чтобы

установить в качестве фонового рисунка логотип компании Samsung.

Выберите эту опцию, чтобы установить в качестве фонового рисунка другое изображение.

Page 48

Смена фонового рисунка

При остановленном

воспроизведении нажмите кнопку MENU (Меню).

С помощью кнопки 

выберите пункт 'Setup' (Настройка) и нажмите кнопку ENTER (Ввод).

Нажатием кнопки  перейдите

к пункту меню 'LOGO' (Логотип) и нажмите кнопку ENTER.

С помощью кнопки  выберите

пункт 'USER' (Пользовательский) с номером, соответствующим желаемому рисунку, и нажмите кнопку ENTER.

Нажмите кнопку MENU для

выхода из меню настройки.

Для возврата на предыдущий уровень меню нажимайте кнопку RETURN (Возврат).

Для выхода из меню нажмите кнопку MENU.

Page 49

Настройка громкоговорителей акустической системы

В зависимости от конфигурации акустической системы и от того, используются или не используются некоторые из ее громкоговорителей, будут автоматически настраиваться выходы сигналов и частотные характеристики громкоговорителей.

При остановленном

воспроизведении нажмите кнопку MENU (Меню).

Выберите пункт Speaker

Setup (Настройка громкоговорителей) и вновь нажмите кнопку ENTER.

С помощью кнопки  выберите

пункт 'Audio' (Аудио) и нажмите кнопку ENTER (Ввод).

С помощью кнопок , , <, >

выберите значок нужного громкоговорителя и нажмите кнопку ENTER.

• При каждом нажатии кнопки, для

центрального (C), левого тылового (LS) и правого тылового (RS) громкоговорителей режим поочередно переключается между SMALL (Малый) и NONE (Нет).

• Для левого (L) и правого (R) фронтальных

громкоговорителей установлен режим SMALL (Малый).

SMALL (Малый): Выберите этот режим, если

данный громкоговоритель используется.

NONE (Нет): Выберите этот режим, если

данный громкоговоритель не подсоединен.

Примечание

• В зависимости от выбранного режима (PRO LOGIC или СТЕРЕО), режим громкоговорителей может быть различным.

Page 50

Настройка громкоговорителей по тест сигналу

Используйте функцию подачи тест сигнала, чтобы проверить подсоединение громкоговорителей и отрегулировать их уровни громкости

При остановленном

воспроизведении нажмите кнопку MENU (Меню).

С помощью кнопки 

выберите пункт 'Audio' (Аудио) и нажмите кнопку

ENTER (Ввод).

Для возврата на предыдущий уровень меню нажимайте кнопку RETURN (Возврат).

Для выхода из меню настройки нажмите кнопку MENU.

С помощью кнопки 

выберите пункт 'TEST TONE' (Тест сигнал) и нажмите кнопку ENTER.

•

Тест сигнал подается на громкоговорители в следующей последовательности: Левый → Центральный → Правый → Правый тыловой → Левый тыловой → Сабвуфер. Если во время подачи сигнала вы нажмете кнопку ENTER еще раз, подача сигнала прекратится.

Альтернативный способ: использование кнопки TEST TONE на пульте дистанционного управления.

Нажмите кнопку TEST TONE.

• Тест сигнал будет подаваться следующим образом: При воспроизведении дисков DVD или компакт-дисков, тест сигнал подается только при остановленном воспроизведении.

• Эта функция используется для проверки правильности подсоединения каждого из громкоговорителей и отсутствия проблем.

Чтобы закончить подачу тест сигнала, вновь нажмите кнопку TEST TONE.

L: Фронтальный (Л) R: Фронтальный (П)

Многоканальный режим Pro Logic

C: Центральный LS: Тыловой (Л)

Начало

SW: Сабвуфер RS: Тыловой (П)

Page 51

Установка времени задержки

Если нет возможности установить громкоговорители на одинаковых расстояниях от зоны прослушивания, вы можете отрегулировать время задержки аудио сигналов, подающихся на центральный и тыловые громкоговорители.

При остановленном

воспроизведении нажмите кнопку MENU (Меню).

С помощью кнопки  выберите

пункт 'Audio' (Аудио) и нажмите кнопку ENTER (Ввод).

Настройка времени задержки для громкоговорителей

При воспроизведении шестиканального (5.1CH) сигнала окружающего звука наилучший эффект ощущается, если расстояние между вами и всеми громкоговорителями одинаково. Поскольку звук от разных громкоговорителей приходит в зону прослушивания в разное время, зависящее от расположения громкоговорителей, вы можете скомпенсировать эту разницу во времени, установив время задержки сигнала для центрального громкоговорителя и тыловых громкоговорителей.

Примечание

• В случае системы PL (Dolby Pro Logic II), для каждого из режимов может быть установлено свое время задержки.

• В случае систем AC-3 и DTS время задержки устанавливается в пределах между 00 и 15 мс.

Page 52

С помощью кнопки 

выберите пункт 'DELAY TIME' (Время задержки) и нажмите кнопку ENTER (Ввод).

Нажимайте кнопки , , <,

> для перемещения к значку нужного громкоговорителя, затем нажмите кнопку

ENTER.

Нажатием кнопок <, >

установите время задержки.

• Время задержки для центрального (C) громкоговорителя можно устанавливать от 00 до 05 мс, а для левого (LS) и правого (RS) тыловых громкоговорителей – от 00 до 15 мс.

• Настройка задержки сигнала на

ЦЕНТРАЛЬНЫЙ ГРОМКОГОВОРИТЕЛЬ

Если расстояние Dc равно или больше расстояния Df на рисунке справа, установите задержку 0 мс. В противном случае измените настройки в соответствии с таблицей.

Разность между Df и Dc Время задержки

0,00 м 0 мс 0,34 м 1 мс 0,68 м 2 мс 1,02 м 3 мс 1,36 м 4 мс 1,70 м 5 мс

• Настройка задержки сигнала на ТЫЛОВЫЕ

ГРОМКОГОВОРИТЕЛИ

Если расстояние Df равно расстоянию Ds на рисунке справа, установите задержку 0 мс. В противном случае, измените настройки в соответствии с таблицей.

Разность между Df и Ds Время задержки

0,00 м 0 мс 1,02 м 3 мс 2,04 м 6 мс 3,06 м 9 мс 4,08 м 12 мс 5,10 м 15 мс

Идеальное положение центрального

омкоговорителя

Идеальное положение тыловых громкоговорителей

Желательно расположить все громкоговорители внутри круга.

Df: Расстояние от ФРОНТАЛЬНЫХ ГРОМКОГОВОРИТЕЛЕЙ Dc: Расстояние от ЦЕНТРАЛЬНОГО ГРОМКОГОВОРИТЕЛЯ Ds: Расстояние от ТЫЛОВЫХ ГРОМКОГОВОРИТЕЛЕЙ

Page 53

Настройка качества звучания

Вы можете настроить баланс и уровень сигнала для каждого из громкоговорителей.

Способ 1

Регулировка параметров звучания с помощью меню

При остановленном

воспроизведении нажмите кнопку MENU (Меню).

С помощью кнопки  выберите

пункт 'Audio' (Аудио) и нажмите кнопку ENTER (Ввод).

С помощью кнопки  выберите

пункт 'SOUND EDIT' (Настройка звучания) и нажмите кнопку ENTER (Ввод).

Для возврата на предыдущий уровень меню нажимайте кнопку RETURN (Возврат).

Для выхода из меню настройки нажмите кнопку MENU.

Нажимайте кнопки ,  для

выбора нужного пункта меню. Нажимайте кнопки <, > для

выполнения регулировок.

Page 54

Способ 2

Ручная регулировка параметров звучания с помощью кнопки SOUND EDIT

Регулировка баланса фронтальных громкоговорителей

Нажмите кнопку SOUND EDIT

(Настройка звучания), затем нажимайте кнопки < и >.

Регулировка баланса тыловых громкоговорителей

Нажмите кнопку SOUND

EDIT, затем нажимайте

кнопки < и >.

Регулировка уровня сигнала на центральный громкоговоритель

Нажмите кнопку SOUND EDIT,

затем нажимайте кнопки < и >.

Регулировка уровня сигнала на тыловые

Регулировка уровня сигнала на сабвуфер

громкоговорители

Нажмите кнопку SOUND

EDIT, затем нажимайте

кнопки < и >.

Примечание

Регулировка баланса фронтальных/ тыловых громкоговорителей

• Вы можете установить значения между 00 и –06 или OFF (Выкл.).

• По мере приближения к значению –06 громкость уменьшается.

Регулировка уровня сигнала на центральный громкоговоритель, тыловые громкоговорители и сабвуфер

• Уровень может быть ступенчато отрегулирован в пределах между +06 дБ и –06 дБ.

• По мере приближения к значению +06 дБ громкость увеличивается, а по мере приближения к значению –06 дБ она

уменьшается.

• Информация для регулировки выводится на дисплей основного блока, а не на

экран телевизора.

Нажмите кнопку SOUND

EDIT, затем нажимайте

кнопки < и >.

Page 55

Настройка компрессии динамического диапазона

Функция компрессии динамического диапазона (DRC) позволяет вам использовать преимущества звучания системы Dolby Digital при просмотре кинофильмов на небольшой громкости в ночные часы.

При остановленном

воспроизведении нажмите кнопку MENU (Меню).

С помощью кнопки  выберите

пункт 'Audio' (Аудио) и нажмите кнопку ENTER (Ввод).

Нажимайте кнопку  для

перехода к пункту меню 'DRC', затем нажмите кнопку ENTER.

С помощью кнопок , 

произведите регулировку компрессии динамического диапазона.

• При нажатиях кнопки  уровень компрессии увеличивается, а при нажатиях кнопки  он уменьшается.

Для возврата на предыдущий уровень меню нажимайте кнопку RETURN (Возврат).

Для выхода из меню настройки нажмите кнопку MENU.

Page 56

Настройка функции AV SYNC

Если система подсоединена к цифровому телевизору, видеосигнал может отставать по времени от аудио сигнала. В этом случае установите оптимальную задержку аудио сигнала так, чтобы звук воспроизводился синхронно с изображением.

Нажмите кнопку MENU (Меню).

• Появится меню Setup (Настройка).

С помощью кнопок ,  выберите пункт 'Audio'

(Аудио) и нажмите кнопку ENTER (Ввод).

• Появится меню 'Audio' (Аудио).

Нажимайте кнопки ,  для перехода к пункту

меню 'AV-SYNC', затем нажмите кнопку ENTER.

• Появится экран настройки функции AV-SYNC.

Нажимайте кнопки , , чтобы выбрать

время задержки для функции AV-SYNC, затем

нажмите кнопку ENTER.

• Вы можете установить задержку аудио сигнала в пределах между 0 мс и 300 мс. Установите задержку, обеспечивающую оптимальную синхронность изображения и звука.

Для возврата на предыдущий уровень меню нажимайте кнопку RETURN (Возврат).

Для выхода из меню настройки нажмите кнопку MENU.

Page 57

DSP (Цифровой процессор звука) и Эквалайзер

DSP: Режимы цифрового процессора звука были разработаны для имитации акустики различных помещений. Эквалайзер: Вы можете выбирать настройки ROCK (рок-музыка), POP (поп-музыка) или CLASSIC (классика) в зависимости от жанра прослушиваемой музыки.

Нажмите кнопку DSP/EQ (Цифровой процессор звука/Эквалайзер).

• На дисплее передней панели загорается индикатор "DSP".

• При последовательных нажатиях кнопки режим Цифрового процессора звука

меняется следующим образом:

Примечание

также для дисков Dolby Digital с двухканальной записью.

• Эта функция работает для компакт-дисков, дисков MP3-CD, а

• Если на диске DVD закодировано более двух каналов,

автоматически включается многоканальный режим воспроизведения звука, при этом функции DSP и Эквалайзера не действуют.

POP, JAZZ, ROCK: В зависимости от жанра прослушиваемой музыки, вы можете выбрать настройки POP (Поп-музыка),

JAZZ (Джаз) или ROCK (Рок-музыка).

STUDIO (Студия): Создает эффект присутствия в студии. CLUB (Дискотека): Имитирует звучание на дискотеке с пульсирующим звуком на низких частотах. HALL (Зал): Обеспечивает чистое воспроизведение вокала, создает эффект присутствия в концертном зале. MOVIE (Кинотеатр): Создает эффект присутствия в кинотеатре. CHURCH (Церковь): Создает эффект присутствия в большом соборе. PASS (Пропуск): Выбирается для обычного прослушивания (отключение эффектов).

Page 58

Режимы системы Dolby Pro Logic II

Вы можете выбрать желаемый режим системы Dolby Pro Logic II.

Нажмите кнопку PL II MODE (Режим системы Dolby Pro Logic II).

• При нажатиях кнопки режим меняется следующим образом:

Примечание

• Если вы выбрали режим Pro Logic II, подключите внешний источник сигнала к разъемам АУДИО ВХОДА (Л и П) проигрывателя. Если вы подсоедините его только к одному из разъемов (левому или правому), вы не сможете слышать объемный 5.1-канальный звук.

• Когда выбран режим Pro Logic II, функция караоке не действует.

PRO LOGIC II

• MUSIC (Музыка): Позволяет при прослушивании музыки испытать те же звуковые эффекты, что и на концерте.

• CINEMA (Кино): Придает реалистичность звуковой дорожке кинофильма.

• PRO LOGIC: Позволяет при использовании всего двух фронтальных громкоговорителей получить такое же

реалистичное многоканальное звучание, как если бы использовались пять громкоговорителей.

• MATRIX (Матрицирование): Позволяет получить 5.1 канальный окружающий звук.

• STEREO (Стерео): Выбирается для прослушивания только через левый и правый фронтальные

громкоговорители и сабвуфер.

Page 59

Эффекты системы Dolby Pro Logic II

Эта функция действует только в режиме MUSIC (Музыка) системы Dolby Pro Logic.

Нажимайте кнопку PL II MODE (Режим

системы Dolby Pro Logic II), пока не будет выбран режим 'MUSIC' (Музыка).

Нажмите кнопку PL II EFFECT (Эффект

системы Dolby Pro Logic II), затем нажимайте кнопки < и > для выбора режима эффекта.

• Вы можете выбрать значение 0 или 1.

Нажимайте кнопку PL II EFFECT, затем

нажимайте кнопки < и > для выбора уровня эффекта.

• Вы можете выбрать уровни в интервале между 0 и 7.

Примечание

• PANORAMA (Панорама): В этом режиме фронтальный стереофонический звуковой образ расширяется таким

образом, чтобы в его формирование включились тыловые громкоговорители, благодаря чему создается интересный "панорамный" эффект за счет отражения от боковых стен.

• CENTER WIDTH (Регулировка ширины центра): Звук воспроизводится только через центральный громкоговоритель.

Правый и левый фронтальные громкоговорители работают в качестве "фантомных".

• DIMENSION (Размер звукового поля): Ступенчато регулирует звуковое поле (DSP), смещая его вперед или назад.

• При воспроизведении DVD-диска, на котором закодированы сигналы звукового сопровождения в

двух или более каналах, многоканальный режим включается автоматически, а кнопка PL II

Dolby Pro Logic II) не работает.

(

Нажимайте кнопку PL II EFFECT, затем

нажимайте кнопки < и > для выбора уровня эффекта.

• Вы можете выбрать уровни в интервале между 0 и 6.

Page 60

Воспроизведение диска DVD-OK (Караоке)

Находясь дома, вы можете почувствовать себя, как в баре караоке. Вы можете смотреть видео и петь под аккомпанемент, при этом на экране вам будет показываться текст песни.

С помощью кнопок с

ЦИФРАМИ (0~9) введите номер песни, которую вы хотите воспроизвести.

Нажмите кнопку

ВОСПРОИЗВЕДЕНИЕ / ПАУЗА (>/II) или кнопку ENTER (Ввод).

• Номер и название песни появятся на экране телевизора, начнется воспроизведение аккомпанемента.

Если вы ввели неверный номер песни

• Нажмите кнопку STOP (Отмена).

Для остановки аккомпанемента

• Нажмите кнопку СТОП.

Page 61

Использование беспроводного микрофона

(только модель HT-KD800W)

Подключите антенну для беспроводного

микрофона к гнезду для антенны на задней

Вставьте щелочные батареи (1,5ВХ3) в отсек

для батарей на микрофоне.

панели системы.

Убедитесь в том, что микрофон включается и

перед использованием микрофона установите одинаковый канал на микрофоне и на основном блоке проигрывателя (см. таблицу установки каналов).

• Чтобы изменить номер канала на микрофоне, откройте крышку переключателя канала с помощью пинцета.

• Для установки канала на основном блоке используйте микропереключатели.

Когда после установки желаемого канала на

микрофоне вы включите микрофон при помощи выключателя его питания, загорится светодиодный индикатор и микрофон будет готов к работе.

• Когда вы не пользуетесь микрофоном, выключите его. Светодиодный индикатор погаснет и микрофон перестанет работать.

Page 62

Таблица установки каналов

Номер микропереключателя Номер канала

1 2 3 4

ON OFF OFF OFF Канал 1

OFF ON OFF OFF Канал 2

ON ON OFF OFF Канал 3

OFF OFF ON OFF Канал 4

ON OFF ON OFF Канал 5

OFF ON ON OFF Канал 6

ON ON ON OFF Канал 7

OFF OFF OFF ON Канал 8

ON OFF OFF ON Канал 9

OFF ON OFF ON Канал 10

Примечание

• Обязательно установите тот же номер канала на основном блоке. Чтобы обеспечить передачу и прием сигнала от микрофона, на основном блоке и на микрофоне должны быть установлены одинаковые номера каналов.

• По возможности используйте для питания микрофона щелочные (alkaline) батареи. Время работы микрофона от обычных батарей будет значительно короче и может ухудшиться качество передаваемого от микрофона.

• Перед установкой батарей в микрофон обязательно установите его выключатель питания в положение "выключен" и при установке батарей соблюдайте их правильную полярность (+)(-).

• Если во время использования вы случайно уроните микрофон в воду, немедленно выключите его и обратитесь в сервисный центр.

• При использовании вблизи от железной дороги, высоковольтной линии электропередачи, мощных электродвигателей, а также другого высоковольтного оборудования и источников электромагнитных помех при использовании беспроводного микрофона могут возникать высокочастотные помехи.

• Так как детали микрофона изготовлены с высокой точностью, не пытайтесь разбирать микрофон, потому что потом вы не сможете его собрать.

• Если вы не будете пользоваться микрофоном в храните их в безопасном месте.

течение длительного времени, обязательно выньте из него батареи и

звука,

Page 63

Подсоединение микрофона

Подключите микрофон к гнезду для

микрофона (MIC) на передней панели системы.

• Вы можете подсоединить до двух микрофонов.

Для регулировки уровня реверберации

сигнала от микрофона ("эхо")

Для регулировки уровня сигнала от микрофона

поворачивайте регулятор MIC VOL (Уровень сигнала от микрофона).

поворачивайте регулятор ECHO LEVEL (Уровень реверберации).

Примечание

• Если при использовании функции караоке вы слышите странные звуки (визг или "подвывание"), отодвиньте микрофон подальше от громкоговорителей. Также эффективным может оказаться уменьшение уровня сигнала от микрофона или громкости звука громкоговорителей.

Page 64

Резервирование аккомпанемента

При воспроизведении аккомпанемента, вы можете указать, какую песню вы хотите петь следующей.

С помощью кнопок с ЦИФРАМИ

(0~9) введите номер песни, которую вы хотите зарезервировать для исполнения по окончании текущей.

Нажмите кнопку RESERVE

(Резервирование).

• Следующая песня зарезервирована.

Чтобы отменить резервирование

Введите номер зарезервированной песни.

Нажмите кнопку CANCEL

(Отмена).

Page 65

Приоритет при воспроизведении аккомпанемента

Даже если уже зарезервирована какая-либо песня, вы можете сделать так, чтобы система воспроизвела аккомпанемент для той песни, которую вы захотели спеть первой.

В режиме "Стоп" с помощью

кнопок с ЦИФРАМИ (0~9) выберите номер песни, которую вы хотите воспроизвести.

Нажмите кнопку

ВОСПРОИЗВЕДЕНИЕ/ ПАУЗА (>/II).

Повтор для дисков DVD-OK

Нажмите кнопку REPEAT (Повтор).

• При нажатиях кнопки режим повтора изменяется в следующей

последовательности:

REPEAT OFF(ПОВТОР ВЫКЛ) → REPEAT ONE (ПОВТОР ОДНА) → REPEAT ALL (ПОВТОР ВСЕ) → REPEAT RANDOM (СЛУЧАЙНЫЙ).

Примечание

• Функция ПОВТОРА не будет действовать, если во время воспроизведения диска DVD-OK вы воспользуетесь функцией РЕЗЕРВИРОВАНИЯ.

Page 66

Функция "Любимая песня"

Вы можете сохранить в списке песен ЛЮБИМЫЕ 1, 2, 3, номера 18 песен, которые вам нравятся или которые вы часто поете, так что вы сможете легко находить и петь 54 любимые песни.

Сохранение номера ЛЮБИМОЙ ПЕСНИ

При остановленном проигрывателе нажмите кнопку FAVORITE SONG (Любимая песня).

Нажатием кнопки < или >

выберите список любимых песен из имеющихся списков ЛЮБИМЫЕ 1, 2, 3

С помощью кнопок с

ЦИФРАМИ (0~9) введите номер желаемой песни.

Нажмите кнопку RESERVE

(Резервирование), чтобы сохранить номер песни.

Удаление песни из списка ЛЮБИМЫХ ПЕСЕН

1. При остановленном проигрывателе нажмите кнопку FAVORITE SONG (Любимая песня).

2. Нажимайте кнопки , , чтобы выбрать песню, которую вы хотите удалить.

3. Нажмите кнопку CANCEL (Отмена).

Page 67

Функция "Любимая песня" (продолжение)

Исполнение ЛЮБИМОЙ ПЕСНИ

При остановленном проигрывателе нажмите кнопку FAVORITE SONG (Любимая песня).

Нажатием кнопки < или >

выберите список любимых песен из имеющихся ЛЮБИМЫЕ 1, 2, 3

Нажимайте кнопки , ,

чтобы выбрать песню, которую вы хотите петь.

Как выйти из экранного меню FAVORITE SONG

• Нажмите кнопку  (СТОП) или кнопку FAVORITE SONG.

Нажмите кнопку ENTER (Ввод),

чтобы начать воспроизведение выбранной песни.

Page 68

Функция поиска песни

Вы можете легко найти нужную песню по информации на экране, не заглядывая в песенник.

Структура меню поиска песен

РУССКИЙ НАЗВАНИЕ/ИСПОЛНИТЕЛЬ А ~ Я

АНГЛИЙСКИЙ НАЗВАНИЕ/ИСПОЛНИТЕЛЬ A - Z

УКРАИНСКИЙ НАЗВАНИЕ/ИСПОЛНИТЕЛЬ А ~ Я

ДУЭТЫ -

ЖАНРЫ РОК

ХИТЫ СОВРЕМЕННЫЕ

Раздел Подраздел Алфавит

ШАНСОН

НАРОДНЫЕ

БАРДОВСКИЕ

РОМАНСЫ

30-60-Е

70-Е/80-Е

ДЕТСКИЕ

АРМЕЙСКИЕ

Page 69

Функция поиска песни (продолжение)

Поиск по языку

При остановленном

проигрывателе нажмите кнопку SEARCH SONG (Поиск песни) и затем нажатием кнопок ,  выберите желаемый язык.

• Вы можете выбирать следующие языки: РУССКИЙ → АНГЛИЙСКИЙ

→ УКРАИНСКИЙ.

• В это время вы можете нажатием

кнопки < перейти в расположенный ниже на экране список песен.

Нажмите кнопку >, чтобы перейти

к позиции "Подраздел" и затем нажатием кнопок ,  выберите пункт НАЗВАНИЕ или ИСПОЛНИТЕЛЬ.

• Если вы хотите вернуться к предыдущему шагу, нажмите кнопку <.

Нажмите кнопку >, чтобы

перейти к позиции "Алфавит" и затем нажатием кнопок ,  выберите первую букву названия песни или фамилии исполнителя.

• Если вы хотите вернуться к предыдущему шагу, нажмите

кнопку <.

Нажмите кнопку >, чтобы

перейти в расположенный ниже

на экране список песен и затем

нажатием кнопок ,  выберите желаемую песню.

• Если вы хотите вернуться к предыдущему шагу, нажмите

кнопку <.

Нажмите кнопку ENTER

(Ввод), чтобы начать воспроизведение выбранной песни.

Как выйти из экранного меню поиска песни

• Нажмите кнопку  (СТОП) или кнопку SEARCH SONG.

Page 70

Поиск песни для исполнения дуэтом

При остановленном проигрывателе нажмите кнопку SEARCH SONG (Поиск песни) и затем нажатием кнопок ,  выберите пункт "ДУЭТЫ".

Нажатием кнопки < или >

перейдите в расположенный ниже на экране список песен.

Нажимайте кнопки , ,

чтобы выбрать песню, которую вы хотите петь.

• Если вы хотите вернуться к предыдущему шагу, нажмите кнопку <.

Как выйти из экранного меню поиска песни

• Нажмите кнопку  (СТОП) или кнопку SEARCH SONG.

Нажмите кнопку ENTER (Ввод),

чтобы начать воспроизведение выбранной песни.

Page 71

Функция поиска песни (продолжение)

• В это время вы можете нажатием кнопки

Поиск по жанру

При остановленном проигрывателе нажмите кнопку SEARCH SONG (Поиск песни) и затем нажатием кнопок ,  выберите пункт "ЖАНРЫ".

< перейти в расположенный ниже на экране список песен.

Нажмите кнопку >, чтобы перейти к

списку жанров и затем нажатием кнопок ,  выберите желаемый жанр.

• Вы можете выбирать следующие жанры: РОК → ШАНСОН → НАРОДНЫЕ → БАРДОВСКИЕ → РОМАНСЫ.

• Если вы хотите вернуться к предыдущему шагу, нажмите кнопку <.

Нажмите кнопку >, чтобы

перейти в расположенный ниже на

экране список песен и затем

нажатием кнопок ,  выберите желаемую песню.

• Если вы хотите вернуться к предыдущему шагу, нажмите кнопку <.

Как выйти из экранного меню поиска песни

• Нажмите кнопку  (Стоп) или кнопку SEARCH SONG.

Нажмите кнопку ENTER (Ввод),

чтобы начать воспроизведение выбранной песни.

Page 72

• В это время вы можете нажатием кнопки

Поиск ХИТОВ

При остановленном проигрывателе нажмите кнопку SEARCH SONG (Поиск песни) и затем нажатием кнопок ,  выберите пункт "ХИТЫ".

< перейти в расположенный ниже на экране список песен.

Нажмите кнопку >, чтобы перейти к

списку подразделов хитов и затем нажатием кнопок ,  выберите желаемый подраздел.

• Вы можете выбирать следующие подразделы: СОВРЕМЕННЫЕ → 30-60-Е → 70-Е/80-Е → ДЕТСКИЕ → АРМЕЙСКИЕ.

• Если вы хотите вернуться к предыдущему шагу, нажмите кнопку <.

Нажмите кнопку >, чтобы

перейти в расположенный ниже на

экране список песен и затем

нажатием кнопок ,  выберите желаемую песню.

• Если вы хотите вернуться к предыдущему шагу, нажмите кнопку <.

Как выйти из экранного меню поиска песни

• Нажмите кнопку  (Стоп) или кнопку SEARCH SONG.

Нажмите кнопку ENTER (Ввод),

чтобы начать воспроизведение выбранной песни.

Page 73

Изменение тональности мелодии / Изменение темпа мелодии

• При каждом нажатии кнопки # тональность повышается, а при нажатии кнопки b -

Изменение тональности мелодии

Во время воспроизведения песни нажимайте кнопки KEY CONTROL (Управление тональностью)

понижается

Изменение темпа мелодии

Во время воспроизведения песни нажимайте кнопки TEMPO (Темп).

• При каждом нажатии кнопки "+" темп ускоряется, а при нажатии кнопки "–" темп замедляется.

Page 74

Выбор мужского-женского голоса/ Функция "Мелодия"

• При нажатиях кнопки поочередно выбирается аккомпанемент для мужского голоса или

• Выберите М (Мужской голос) для мужского голоса и Ж (Женский голос) – для женского.

Выбор мужского-женского голоса

Во время воспроизведения песни нажимайте кнопку FEMALE (MALE) (Женский / Мужской голос)

для женского голоса.

Функция "Мелодия"

Во время воспроизведения песни нажимайте кнопку MELODY (Мелодия).

• При нажатиях кнопки для мелодии последовательно выбираются следующие опции: ОТКЛ → ТИХО → СТАНДАРТНО → ГРОМКО.

• Чтобы вместе с аккомпанементом воспроизводилась мелодия, выберите один из вариантов воспроизведения мелодии.

Page 75

Настройка функции "Бэк-вокал"

Вы можете выбрать громкий, средний, тихий "бэк-вокал" или отключить его.

Загрузите диск DVD-OK.

Нажимайте кнопки ,  ,

чтобы переместиться к пункту 'Бэк-вокал'.

Нажмите кнопку MENU

(Меню).

Нажмите кнопку ENTER (Ввод),

чтобы выбрать желаемую опцию для бэк-вокала.

• При нажатиях кнопки последовательно выбираются следующие опции: ТИХИЙ → СРЕДНИЙ → ГРОМКИЙ → ОТКЛ.

Примечание

• В зависимости от записанной на диске информации, функция "Бэк-вокал" может не

действовать.

Page 76

Настройка функции "Фанфары"

Вы можете сделать так, чтобы по окончании вашего пения прозвучали фанфары.

Загрузите диск DVD-OK.

Нажмите кнопку MENU

(Меню).

Нажимайте кнопки ,  ,

чтобы переместиться к пункту 'Фанфары'.

Нажмите кнопку ENTER (Ввод),

чтобы выбрать желаемую настройку для фанфар.

• При нажатиях кнопки поочередно выбираются следующие варианты: ВКЛ → ВЫКЛ.

Page 77

Настройка оценки

Вы можете заранее установить шкалу, по которой будут выставляться оценки за исполнение.

Загрузите диск DVD-OK.

Нажмите кнопку MENU

(Меню).

Нажимайте кнопки ,  ,

чтобы переместиться к пункту 'Оценка'.

Нажмите кнопку ENTER (Ввод),

чтобы выбрать опцию для оценки.

• При нажатиях кнопки последовательно выбираются следующие опции для выставления оценки: НИЗКИЙ → СРЕДНИЙ → ВЫСОКИЙ → ОТКЛ.

Page 78

Установка тени для текста песни

Вы можете сделать так, чтобы слова песни, которые нужно петь в данный момент, выделялись затенением.

Загрузите диск DVD-OK.

Нажмите кнопку MENU

(Меню).

Нажимайте кнопки ,  ,

чтобы переместиться к пункту 'Тень'.

Нажмите кнопку ENTER (Ввод),

чтобы выбрать желаемую настройку для тени.

• При нажатиях кнопки для выделения слов затенением поочередно выбираются следующие варианты: ВКЛ → ВЫКЛ.

Page 79

Прослушивание передач радиостанций

Вы можете прослушивать передачи радиостанций в выбранном диапазоне частот (вещательные радиостанции, работающие в диапазонах FM, AM (СВ)), настроившись на них либо в режиме автоматической настройки, либо вручную.

Пульт дистанционного управления

Нажмите кнопку TUNER/

BAND (Тюнер/ Диапазон).

• При нажатиях кнопки TUNER (BAND)

поочередно выбирается диапазон

"FM → AM".

Основной блок

Нажимайте кнопку Function

(Функция) для выбора желаемого диапазона (FM,

AM).

Настройтесь на нужную станцию.

Автоматическая

настройка 1

Автоматическая

настройка 2

Ручная

настройка

Выберите вещающую

радиостанцию.

Автоматическая

настройка 1

настроенные радиостанции). Затем нажимайте кнопку I<< или >>I для выбора предварительно

настроенных станций.

Автоматическая

настройка 2

(Автоматическая настройка), затем нажмите и удерживайте кнопку I<< или >>I для

автоматического поиска станций в эфире.

Ручная

настройка

(Ручная настройка), затем кратковременно нажимайте кнопку I<< или >>I для настройки

частоты вверх или вниз по диапазону.

При нажатии кнопок I<<, >>I выбирается предварительная настройка на станцию.

Нажмите и удерживайте

кнопку автоматического поиска

станций в эфире. Коротко нажимайте кнопку

настройки частоты вверх или вниз по диапазону.

Нажимайте кнопку СТОП (), чтобы выбрать режим PRESET (Предварительно

Нажимайте кнопку СТОП (), чтобы выбрать режим AUTO

Нажимайте кнопку СТОП () на передней панели, чтобы выбрать режим MANUAL

для

для ступенчатой

Нажмите кнопку MO/ST (Моно/Стерео) для выбора прослушивания в монофоническом или стереофоническом режиме.

(Эта кнопка действует только при прослушивании в диапазоне FM).

• При нажатиях кнопки MO/ST поочередно выбирается режим "СТЕРЕО" или "МОНО".

• В зонах с плохим качеством приема выбирайте режим "МОНО" для обеспечения более чистого приема и снижения

уровня помех.

Page 80

Предварительная настройка на радиостанции

Пример: Настройка на станцию с частотой 89,1 FM и занесение настройки в память системы

Нажмите кнопку TUNER

(BAND) (Диапазон тюнера)

и выберите диапазон FM.

• При нажатиях кнопки поочередно

выбирается диапазон "FM → AM".

Нажимайте кнопки I<< и >>I

для выбора ячейки памяти.

• Вы можете выбрать ячейки с номерами от 1 до 15.

Вы можете хранить в памяти системы настройку максимум на:

♦ 15 радиостанций в диапазоне FM ♦ 15 радиостанций в диапазоне АМ

Нажимайте кнопки , чтобы выбрать частоту

"89.10".

• О том, как настроиться на радиостанцию в автоматическом или ручном режиме см. п. 2 на стр. 79.

Нажмите кнопку TUNER

MEMORY для занесения

настройки в память.

• Нажмите кнопку TUNER MEMORY прежде, чем на дисплее погаснет индикатор 'PRGM'.

• Индикатор 'PRGM' пропадает с дисплея, настройка на станцию занесена в память системы.

• FM......................................Частотная модуляция

• AM (СВ) ............................. Средние волны

Нажмите кнопку TUNER

MEMORY (Память тюнера).

• На дисплее основного блока начинает мигать индикатор "PRGM" (Программа). Настройтесь на радиостанцию.

Для занесения в память

настройки на другую станцию, повторите Шаги со 2 по 5.

Чтобы настроиться на станцию, занесенную в память, нажимайте кнопки I<<, >>I на пульте дистанционного управления, чтобы выбрать канал.

Page 81

Дополнительные возможности

• На дисплее появится сообщение "SLEEP" (Сон). При последовательных нажатиях

Таймер "Сон"

Вы можете установить время до автоматического выключения DVDпроигрывателя.

Нажмите кнопку SLEEP (Сон).

кнопки установленное время меняется следующим образом: 10 → 20 → 30 → 60 → 90 → 120 → 150 → OFF (Выкл.).

Для подтверждения установленного времени нажмите кнопку

SLEEP.

• На дисплее появится время, оставшееся до автоматического выключения системы.

• Если вы нажмете кнопку опять, заданное время изменяется, начиная с последнего

заданного времени.

Для отмены действия таймера "Сон" нажимайте кнопку SLEEP, пока на дисплее не появится сообщение OFF (Выкл.).

Page 82

Регулировка яркости дисплея Временное отключение звука

Вы можете отрегулировать яркость дисплея на основном блоке так, чтобы его свечение не мешало вам смотреть фильм.

Нажмите кнопку DIMMER (Регулировка яркости дисплея).

• При нажатиях кнопки яркость дисплея меняется следующим образом:

SLGHTLY DARK → DARK

→ BRIGHT.

Эта функция полезна, если вам нужно ответить на звонок в дверь или на телефонный звонок.

Нажмите кнопку MUTE (Временное отключение звука).

• На дисплее начнет мигать сообщение 'MUTE ON' (Звук отключен).

• Чтобы вновь появился звук, снова нажмите кнопку MUTE.

Использование наушников

Пользуйтесь наушниками (приобретаются отдельно) для того, чтобы не беспокоить окружающих.

Для индивидуального прослушивания подсоедините наушники к гнезду PHONES (Наушники).

Внимание

• Чтобы не повредить слух, не устанавливайте слишком высокий уровень громкости при пользовании наушниками.

Page 83

Управление телевизором с помощью пульта

дистанционного управления проигрывателя

Управление телевизором с помощью пульта дистанционного управления

Нажимайте кнопку DVD RECEIVER/TV (DVD-РЕСИВЕР/ТЕЛЕВИЗОР),

пока индикатор TV на пульте дистанционного управления не начнет мигать.

Нажмите кнопку ПИТАНИЕ, чтобы включить телевизор.

Направьте пульт дистанционного управления на телевизор.

Удерживая на пульте нажатой кнопку ПИТАНИЕ, введите код,

соответствующий марке вашего телевизора.

• Если введенный код соответствует вашему телевизору, телевизор выключится.

• Если в таблице для марки вашего телевизора представлено более одного кода,

вводите их по очереди, чтобы определить подходящий.

Пример: Для телевизора Samsung

Удерживая нажатой кнопку ПИТАНИЕ, вводите с помощью кнопок с цифрами коды 00, 01, 02, 03, 04 и 05.

Направьте пульт дистанционного управления на телевизор и нажмите

кнопку ПИТАНИЕ. Если телевизор выключился или включился, настройка пульта на управление телевизором закончена.

• Вы можете использовать кнопки ВКЛЮЧЕНИЯ ТЕЛЕВИЗОРА, РЕГУЛИРОВКИ ГРОМКОСТИ, ПЕРЕКЛЮЧЕНИЯ КАНАЛОВ и кнопки с цифрами (0~9).

Примечание

• Пульт дистанционного управления может не работать с телевизорами

некоторых марок. Кроме того, выполнение некоторых действий может зависеть от марки вашего телевизора.

• Если вы не установили для пульта дистанционного управления код вашей

марки телевизора, пульт дистанционного управления будет по умолчанию использовать код для телевизоров Samsung.

Page 84

Список кодов для различных марок телевизоров

№ Марка телевизора Код № Марка телевизора Код

1 SAMSUNG 00 (Исходное значение),

01, 02, 03, 04, 05, 73 2 ANAM 06~11, 59 31 FERGUSON 41 3 DAEWOO 12~18, 20, 21 32 PIONEER 41, 48, 74 4 LG 05, 20, 21, 22, 53 33 TELEAVA 41 5 HITACHI 23, 40, 41, 49 34 FINLUX 05, 42, 47 6 JVC 24, 55 35 FISHER 31 7 SHARP 27, 33, 34, 35, 54 36 AKAI 31 8 SONY 27, 36 37 YOKO 05 9 TOSHIBA 27, 37, 42, 43, 44, 46 38 PHONOLA 05, 45, 47 10 SANYO 27, 30, 31, 32 39 RADIOLA 05, 45 11 MITSUBISHI 05, 27, 28 40 SCHNEIDER 05 12 MATSUSHITA 09, 26 41 NEWSAN 58 13 TELEFUNKEN 41, 49, 51, 57 42 CONTINENTAL EDISON 49 14 RCA 29, 61 43 SALORA 48 15 PANASONIC 07, 48, 49, 50 44 SELECO 48 16 SABA 40, 41, 47, 48, 49 45 NOKIA 48 17 PHILIPS 05, 45, 47, 64, 65, 66, 67,

68, 69 18 GRUNDIG 39, 42, 46, 70, 71, 72 47 MIVAR 46 19 ZENITH 38 48 IMPERIAL 46 20 MIVAL 52 49 CGE 46 21 NOBLEX 56 50 BANG & OLUFSEN 47 22 EMERSON 19 51 BRIONVEGA 47 23 MAGNAVOX 25 52 FORMENTI 47 24 LOEWE 05, 60 53 METZ 47 25 THOMSON 40, 41, 49, 62, 63 54 WEGA 47 26 NORDMENDE 40, 41, 49 55 RADIOMARELLI 47 27 LOEWE OPTA 36, 47, 05 56 SINGER 47 28 BLAUPUNKT 39 57 SINUDYNE 47 29 SIEMENS 39

30 BRANDT 41

46 REX 48

Page 85

Прежде, чем обращаться в сервисный центр

Если ваша система не работает должным образом, обратитесь к приведенной ниже таблице. Если возникшая у вас проблема не указана в таблице или если приведенные в таблице инструкции не помогли, выключите систему, отсоедините ее сетевой шнур от розетки и обратитесь к ближайшему авторизованному дилеру или в сервисный центр компании Samsung Electronics.

Проблема Что проверить

Лоток для диска не открывается.

Диск не воспроизводится.

Воспроизведение не начинается сразу же после того, как вы нажали кнопку Воспроизведение/ Пауза.

Звук не воспроизводится.

Звук слышен лишь из нескольких громкоговорителей, а не из всех шести.

Изображение не появляется; звук не воспроизводится; лоток с диском вновь открывается через 2−5 секунд.

Не воспроизводится 5.1 канальный звук системы объемного звука Dolby Digital.

• Надежно ли вставлена вилка сетевого шнура в розетку?

• Выключите систему, а затем вновь включите ее.

• Проверьте региональный код DVD-диска.

Может оказаться невозможным воспроизведение DVD-дисков, купленных за границей.

• Этот проигрыватель не может воспроизводить диски типа CD-ROM и DVD-ROM.

• Проверьте возрастную категорию DVD-диска.

• Проверьте, нет ли на диске царапин и не деформирован ли он.

• Протрите диск.

• Звук не слышен в режимах ускоренного, замедленного и покадрового

воспроизведения.

• Правильно ли подсоединены громкоговорители? Правильно ли выполнена настройка конфигурации громкоговорителей вашей акустической системы?

• Нет ли на диске серьезных повреждений?

• При прослушивании компакт-дисков и передач радиостанций, звук

воспроизводится только через фронтальные громкоговорители (Правый и Левый). Чтобы задействовать все шесть громкоговорителей, выберите режим

PRO LOGIC II, нажав на пульте дистанционного управления кнопку (Dolby Pro Logic II).

• Проверьте, совместим ли воспроизводимый DVD-диск с 5.1 канальной системой.

• Если в экранном меню настроек звучания вы установили для параметров C

(Центральный громкоговоритель), SL (Левый тыловой громкоговоритель) и SR (Правый тыловой громкоговоритель) значение NONE (Нет), то звук через

соответствующие громкоговорители воспроизводиться не будет. Установите для них значение SMALL (Малый).

• Не переместили ли вы проигрыватель из холодного места в теплое? Если внутри проигрывателя произошла конденсация влаги, выньте диск из лотка и дайте проигрывателю постоять от 1 до 2 часов с включенным питанием (вы вновь сможете пользоваться проигрывателем после того, как сконденсировавшаяся влага испарится).

• Есть ли на воспроизводящемся диске маркировка "Dolby Digital 5.1CH"?

5.1 канальный звук воспроизводится только в том случае, если он записан на диске.

• Установлено ли в меню для параметров звука значение Dolby Digital 5.1CH?

PL II

Page 86

Проблема Что проверить

• Диск вращается, но

изображение не появляется.

• На изображении видны

помехи и оно имеет плохое качество.

Пульт дистанционного управления не работает.

Функции выбора языка звукового сопровождения или субтитров не работают.

Меню диска не появляется на экране при нажатии кнопки Menu (Меню). Невозможно изменить формат кадра воспроизводимого изображения.

Вы не можете настроиться на желаемую радиостанцию.

• Система работает

неправильно

Пример: Система выключается

(

или слышен странный шум.)

• DVD-проигрыватель

работает неправильно. Вы забыли пароль для установки возрастной категории.

• Включен ли ваш телевизор?

• Правильно ли подсоединены кабели для видеосигнала?

• Нет ли на диске грязи и не поврежден ли он?

• Может оказаться невозможно воспроизвести некоторые диски из-за плохого

качества их изготовления.

• Пользуетесь ли вы пультом дистанционного управления на допустимом расстоянии от приемника сигналов дистанционного управления и под допустимым углом к нему?

• Не разрядились ли батареи в пульте дистанционного управления?

• Выбрали ли вы для пульта правильный режим управления (телевизором или

DVD-ресивером) с помощью кнопки на пульте дистанционного управления?

• Функции выбора языка звукового сопровождения или субтитров не работают в случае, если на DVD-диске не записаны звуковое сопровождение и субтитры на нескольких языках. К тому же на разных дисках эти функции могут работать поразному.

• Имеется ли меню на этом диске?

• Вы можете просматривать DVD-диски, на которых изображение записано с

форматом кадра 16:9, в режимах 16:9 WIDE, 4:3 LETTER BOX или 4:3 PAN-SCAN, но диски, на которых изображение записано с форматом кадра 4:3, могут просматриваться только с форматом кадра 4:3. Посмотрите информацию о диске на его коробке, и затем выберите подходящий формат кадра.

• Правильно ли подсоединена и установлена антенна?

• Если входной сигнал от комнатной антенны слабый, установите наружную FM

антенну в месте, где обеспечивается хорошее качество приема.

• Когда проигрыватель выключен, нажмите кнопку на основном блоке и удерживайте ее нажатой более 5 секунд.

При установке в исходное состояние стираются все сделанные вами настройки. Не пользуйтесь этой функцией без необходимости.

• Когда в проигрыватель не загружен диск и на дисплее основного блока

показывается сообщение "NO DISC" (Нет диска), нажмите кнопку блоке и удерживайте ее нажатой более 5 секунд. На дисплее появится сообщение

"INITIALIZE" (Инициализация) и все настройки системы вернутся в исходное состояние.

• Нажмите кнопку POWER (Питание).

на основном

Page 87

Как хранить диски и обращаться с ними

Небольшие царапины на диске могут ухудшить качество звука и изображения или привести к сбоям при воспроизведении. Обращайтесь с дисками осторожно, чтобы не поцарапать их.

Как держать диск

Хранение дисков

Не храните диски там, где на них будет падать прямой солнечный свет.

Не прикасайтесь к поверхности диска, с которой производится считывание сигнала. Всегда держите диски за края, чтобы не оставлять отпечатки пальцев на блестящей поверхности. Не приклеивайте на диски бумагу или липкую ленту.

Храните их в прохладном, хорошо вентилирующемся месте.

Держите их в чистой защитной коробочке. Храните в вертикальном положении.

Предупреждение

Уход за дисками и их хранение

• Берегите диски от загрязнения.

• Не загружайте в лоток треснувшие диски или диски с глубокими царапинами.

Если на диске имеются отпечатки пальцев или грязь, почистите диск слабым раствором мягкого моющего средства в воде и протрите мягкой сухой салфеткой.

• При чистке осторожно протирайте диск в направлении от центра диска к краям.

Примечание

• Если теплый воздух вступает в контакт с холодными деталями внутри проигрывателя, может произойти конденсация влаги. Когда внутри проигрывателя произошла конденсация влаги, он может не работать надлежащим образом. Если это произойдет, выньте диск из лотка и дайте проигрывателю постоять от 1 до 2 часов с включенным питанием.

Page 88

Технические характеристики

О Потребляемая мощность 100 Вт Б Масса 4,2 кг

Щ Габаритные размеры (Ш х В х Г) 430 х 58 х 390 мм

И Диапазон рабочих температур Е Диапазон рабочих влажностей 10% ~ 75%

FM Полезная чувствительность 15 дБ

ТЮНЕР Отношение сигнал/шум 60 дБ

Полный коэффициент гармоник 0,8%

AM Полезная чувствительность 65 дБ

ТЮНЕР Отношение сигнал/шум 35 дБ

Полный коэффициент гармоник 2%

ВИДЕО Полный (композитный) видеосигнал 1,0 В п-п (на нагрузке 75 Ом)

ВЫХОД Разъем СКАРТ Полный видеосигнал: 1,0 В п-п (на нагрузке 75 Ом)

Сигнал RGB : 0,714 В п-п (на нагрузке 75 Ом)

У Выходы на фронтальные громкоговорители 100 Вт х2 (на нагрузке 4 Ом) С Выход на центральный громкоговоритель 100 Вт (на нагрузке 4 Ом) И Выходы на тыловые громкоговорители 100 Вт х2 (на нагрузке 4 Ом) Л Выход на сабвуфер 100 Вт (на нагрузке 4 Ом) И Диапазон частот 20 Гц ~ 20 кГц Т Отношение сигнал/шум 70 дБ Е Переходное затухание между каналами 60 дБ Л Ь

Р О

М К Импеданс 4 Ом х 5 4 Ом О Диапазон частот 150 Гц ~ 20 кГц 30 Гц ~ 150 Гц

Г О В Номинальная мощность 100 Вт 100 Вт О Максимальная мощность 200 Вт 200 Вт Р И Т Е Л И

Центральный 1,0 кг Питание 3 батареи размера AA напряжением 1,5В (4,5В пост. тока)

Беспроводно

микрофон Количество каналов 10 каналов

Выходная мощность передаваемого сигнала 7 мВт

(только) Тип передаваемых радиоволн F3E

HT-

KD800W)

Диапазон частот 80 Гц ~ 8000 Гц Рабочая температура

Чувствительность входа (AUX) 500 мВ

Акустическая система

Выходной уровень звукового давления 85 дБ/Вт/м 86 дБ/Вт/м

Габаритные размеры (Ш Х В Х Г)

Центральный 200 х 107 х 100 мм

Масса

Масса 295 г (с батареями) Частота передачи сигнала 720,400 МГц ~ 722,900 МГц

Импеданс антенны 50 Ом

+5°C ~ +35°C

5.1 канальная акустическая система Фронтальные/Центральный/ Тыловые громкоговорители

Фронтальные/ Тыловые

-10°C ~ 60°C

91 х 135 х 98,5 мм

0,9 кг

180 х 399 х 439 мм

8,4 кг

Сабвуфер

Page 89

РАКУРС

НОМЕР ЧАСТИ

DVD-диск

ИКМ

PBC (управление

воспроизведением)

РЕГИОНАЛЬНЫЙ КОД

СУБТИТРЫ

НОМЕР НАЗВАНИЯ

(ФИЛЬМА)

НОМЕР ДОРОЖКИ

Диск VIDEO-CD

Словарь терминологии

На некоторых DVD-дисках записаны сцены, которые были одновременно сняты камерами с нескольких различных точек (одна и та же сцена снимается спереди, с левой стороны, с правой стороны и т.п.) При воспроизведении таких дисков кнопка Angle (Ракурс) может использоваться для просмотра определенной сцены в разных ракурсах. Эти номера записаны на DVD-дисках. Фильм разбивается на несколько фрагментов, называемых частями (chapter), каждый из которых нумеруется, и вы можете быстро найти определенные части фильма на диске с использованием этих номеров. Оптический диск, на который с высокой плотностью были записаны цифровые сигналы, содержащие высококачественные изображение и звук. DVD-диск можно представить себе в виде диска, состоящего из двух "склеенных" между собой дисков толщиной 0,6 мм, на который при помощи технологии записи с высокой плотностью записан видеосигнал с использованием новой технологии компрессии изображения (MPEG-2). Это сокращение от термина "импульсно-кодовая модуляция". Эта модуляция используется для записи цифрового звукового сигнала. Сигналы, записанные на диске VIDEO-CD (версии 2.0) для управления его воспроизведением. При помощи экранных меню, записанных на дисках VIDEO-CD с функцией PBC, вы можете осуществлять выбор эпизодов фильма или требующейся информации. В DVD-проигрывателях и DVD-дисках используется региональное кодирование. Невозможно воспроизводить DVD-диск на DVD-проигрывателе, региональный код которого отличается от регионального кода диска. Это появляющийся в нижней части экрана текст, содержащий перевод диалогов. На DVDдиске могут быть записаны субтитры максимум на 32 языках. Номера фильмов записываются на DVD-дисках. Когда на диске записаны два или более фильма, эти фильмы нумеруются как Title 1, Title 2, и т.п.

Эти номера присвоены записям, содержащимся на дисках VIDEO-CD и компакт-дисках. Они позволяют быстро найти нужные записи на диске. Содержит записи изображения и звука, качество которых примерно соответствует качеству изображения и звука, записанных на кассете видеомагнитофона. Этот проигрыватель также поддерживает диски Video-CD, содержащие сигналы управления воспроизведением (диски Video-CD версии 2.0). Вы можете наслаждаться 5.1 (или 6) канальным цифровым звуком высокой верности воспроизведения от различных источников входного цифрового сигнала, таких, как DVDдиски, компакт-диски и т.п. Формат DTS обеспечивает реалистичный, чистый объемный звук, который было невозможно получить при использовании обычных систем объемного звука.

5.1 (или 6) канальный цифровой объемный звук, воспроизводимый с DVD-дисков и лазерных дисков (с маркировкой ), на которые записаны цифровые аудио сигналы.

Вы можете наслаждаться динамичным и реалистичным звучанием, благодаря более высокому качеству звука, более широкому динамическому диапазону и лучшей направленности звука, чем при использовании обычной технологии Dolby Surround. 4-канальный аналоговый звук, воспроизводимый от такого источника, как видеокассета

или лазерный диск с маркировкой . Вы можете получать удовольствие от более реалистичного и мощного звучания, которое невозможно получить от источников обычного стереофонического сигнала.

Page 90

Для заметок

Page 91

Contact SAMSUNG WORLD WIDE

If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care centre.

ëë‚‚ﬂﬂÁÁ˚˚‚‚‡‡ÈÈÚÚÂÂÒÒ¸¸ ÒÒ SSAAMMSSUUNNGG ÔÔÓÓ ‚‚ÒÒÂÂÏÏÛÛ ÏÏËËÛÛ

ЦТОЛ Ы ‚‡Т ВТЪ¸ ФВ‰ОУКВМЛﬂ ЛОЛ ‚УФУТ˚ ФУ ФУ‰ЫНЪ‡П Samsung, Т‚ﬂБ˚‚‡ИЪВТ¸ Т ЛМЩУП‡ˆЛУММ˚П ˆВМЪУП Samsung.

áá‚‚’’ﬂﬂÊÊ¥¥ÚÚ¸¸ÒÒﬂﬂ ÁÁ SSAAMMSSUUNNGG WWOORRLLDD WWIIDDEE

ьН˘У ‚Л П‡πЪВ НУПВМЪ¥ ‡·У ФЛЪ‡ММﬂ ТЪУТУ‚МУ ‚ЛУ·¥‚ НУПФ‡М¥ª Samsung, Б‚’ﬂК¥Ъ¸Тﬂ Б ˆВМЪУП Ф¥‰ЪЛПНЛ НУЛТЪЫ‚‡˜¥‚ Samsung.

Region Country Customer Care Center

CANADA 1-800-SAMSUNG (7267864) www.samsung.com/ca

North America

Latin America

Europe

CIS

Asia Pacific

Middle East & Africa

MEXICO 01-800-SAMSUNG (7267864) www.samsung.com/mx U.S.A 1-800-SAMSUNG (7267864) www.samsung.com ARGENTINE 0800-333-3733 www.samsung.com/ar BRAZIL 0800-124-421 www.samsung.com/br CHILE 800-726-7864(SAMSUNG) www.samsung.com/cl COSTA RICA 0-800-507-7267 www.samsung.com/latin ECUADOR 1-800-10-7267 www.samsung.com/latin EL SALVADOR 800-6225 www.samsung.com/latin GUATEMALA 1-800-299-0013 www.samsung.com/latin JAMAICA 1-800-234-7267 www.samsung.com/latin PANAMA 800-7267 www.samsung.com/latin PUERTO RICO 1-800-682-3180 www.samsung.com/latin REP. DOMINICA 1-800-751-2676 www.samsung.com/latin TRINIDAD & TOBAGO 1-800-7267-864 www.samsung.com/latin VENEZUELA 1-800-100-5303 www.samsung.com/latin BELGIUM 02 201 2418 www.samsung.com/be CZECH REPUBLIC 844 000 844 www.samsung.com/cz DENMARK 38 322 887 www.samsung.com/dk FINLAND 09 693 79 554 www.samsung.com/fi FRANCE 08 25 08 65 65 (0,15€/Min) www.samsung.com/fr GERMANY 01805 - 121213 (€ 0,12/Min) www.samsung.de HUNGARY 06 40 985 985 www.samsung.com/hu ITALIA 199 153 153 www.samsung.com/it LUXEMBURG 02 261 03 710 www.samsung.lu NETHERLANDS 0900 20 200 88 (€ 0.10/Min) www.samsung.com/nl NORWAY 231 627 22 www.samsung.com/no POLAND 0 801 801 881 www.samsung.com/pl PORTUGAL 80 8 200 128 www.samsung.com/pt SLOVAKIA 0850 123 989 www.samsung.com/sk SPAIN 902 10 11 30 www.samsung.com/es SWEDEN 08 585 367 87 www.samsung.com/se U.K 0870 242 0303 www.samsung.com/uk RUSSIA 8-800-200-0400 www.samsung.ru UKRAINE 8-800-502-0000 www.samsung.com/ur AUSTRALIA 1300 362 603 www.samsung.com/au CHINA 800-810-5858, 010- 6475 1880 www.samsung.com.cn HONG KONG 2862 6001 www.samsung.com/hk

INDIA

INDONESIA 0800-112-8888 www.samsung.com/id JAPAN 0120-327-527 www.samsung.com/jp MALAYSIA 1800-88-9999 www.samsung.com/my PHILIPPINES 1800-10-SAMSUNG (7267864) www.samsung.com/ph SINGAPORE 1800-SAMSUNG (7267864) www.samsung.com/sg

THAILAND

TAIWAN 0800-329-999 www.samsung.com/tw VIETNAM 1 800 588 889 www.samsung.com/vn SOUTH AFRICA 0860 7267864 (SAMSUNG) www.samsung.com/za U.A.E 800SAMSUNG (7267864) www.samsung.com/mea

3030 8282 1600 1100 11

1800-29-3232 02-689-3232

☎

www.samsung.com/in

www.samsung.com/th

Web Site

Samsung HT-KD800 T User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
