SÄKERHETSANVISNINGAR
SÄKERHETSANVISNINGAR
Den här mottagaren för digital kabel-TV har tillverkats för att uppfylla internationella säkerhetskrav.
Läs de rekommenderade säkerhetsanvisningarna som följer noggrant.
NÄTSPÄNNING: AC 100-240V~, 50/60Hz
ÖVERBELASTNING: Överbelasta inte vägguttag, nätsladdar eller adaptrar, eftersom detta kan
leda till brandrisk eller elektriska stötar.
VÄTSKA: Se till att inga vätskor kommer i kontakt med mottagaren.
RENGÖRING: Koppla ur mottagaren från vägguttaget före rengöring.
Använd en lätt fuktad trasa (endast vatten, ej lösningsmedel) för att
rengöra utsidan.
VENTILATION: Blockera inte ventilationshålen på mottagaren. Se till att det inte finns
något som täcker över mottagaren. Förvara aldrig mottagaren i direkt
solljus eller nära ett värmeaggregat, t.ex. ett element.
Förvara aldrig övrig elektronisk utrustning ovanpå mottagaren.
Placera mottagaren minst 30 mm från väggen.
TILLBEHÖR: Använd inga tillbehör som inte rekommenderas av tillverkaren, eftersom
detta kan leda till olycksrisk eller skada på produkten.
ANSLUTNING TILL MOTTAGARE AV KABEL-TV OCH TV:
Anslut alla komponenter innan du ansluter några strömsladdar till
vägguttaget. Stäng alltid av mottagaren, TV och övrig utrustning innan
du ansluter eller kopplar från några kablar.
UNDERHÅLL: Försök inte att utföra service på produkten själv.
Om du gör det gäller inte garantin.
Överlåt allt underhåll till en kvalificerad servicetekniker.
BELYSNING: Om mottagaren är installerad på en plats där åska och blixt ofta
förekommer måste det finnas skyddsanordningar för huvudanslutningen.
Vid storm är det även nödvändigt att följa den enskilde tillverkarens
anvisningar om skydd av annan utrustning, såsom tv, stereo etc, som
är ansluten till set top-boxen.
JORDNING: Signalkabeln MÅSTE VARA JORDAD.
Systemet för jordning måste uppfylla kraven enligt SABS 061.
VARNING!
1. Följ dessa anvisningar för att inte skada strömsladden eller kontakten.
" Gör inga modifieringar av strömsladden och koppla inte in den på ett avvikande sätt.
" Böj och vrid inte strömsladden för mycket.
" Se till att du håller i kontakten när du kopplar från strömsladden från strömkällan.
" Separera varma enheter från strömsladden i så stor utsträckning som möjligt för att
förhindra att skyddet smälter.
2. Om du inte följer anvisningarna kan det resultera i elektriska stötar.
" Öppna inte huvudenheten.
" Stoppa inte in metallföremål eller antändliga föremål i produkten.
" Ta inte i kontakten med våta händer.
" Dra ur strömsladden ur väggkontakten vid åskväder.
" Täck inte över mottagarens ventilationshål med föremål såsom tidningar, kläder etc.
" Placera inte mottagaren ovanpå hushållsapparater som utsöndrar värme.
3. Använd inte produkten när den är ur funktion. Om du fortsätter använda
produkten trots att den är behäftad med fel kan det leda till allvarlig
produktskada.
Var noggrann med att kontakta din lokala produktåterförsäljare om produkten
går sönder.
SWE
OObbss!! Kasta använda batterier på särskilt anvisade platser för att skydda miljön
SWE-2
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-3
DCB-9401Z
DCB-9401Z
INNEHÅLL
Säkerhetsanvisningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Allmänna egenskaper . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Ansluta din mottagare. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Beskrivning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Frontpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Bakpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Fjärrkontroll. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Basfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Hantera mottagaren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Komma igång . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Huvudmeny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
1. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
1.1 Kanalsökning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
1.2 Återställ till fabriksinställningar . . . . . . . . . . . . . . . . . . . . . . 18
2. Kanalorganisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.1 Ta bort alla kanaler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.2 Lägg till och ta bort favoritkanaler . . . . . . . . . . . . . . . . . . . . 20
2.3 Flytta favoritkanaler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3. Föräldralås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3.1 Ställ in kanallås . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3.2 Ändra mottagarens PIN-kod . . . . . . . . . . . . . . . . . . . . . . . . 22
4. Systeminstallation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
4.1 Språkval . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
4.2 OSD-inställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.3 Medieinställningar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
4.4 Tid & timerinställning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.5 Systeminformation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
4.6 Uppgradera programvara . . . . . . . . . . . . . . . . . . . . . . . . . . 27
5. Inbyggd Conax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Felsökning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Avfallshantering. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Tekniska specifikationer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
ALLMÄNNA EGENSKAPER
1. ANVÄNDARAVSNITT
2. TUNERAVSNITT
3. VIDEOAVSNITT
4. LJUDAVSNITT
FJÄRRKONTROLLEN
SPDIF DIGITAL LJUDUTGÅNG
400 PROGRAMMERBARA KANALER
AVANCERAD ELEKTRONISK PROGRAMGUIDE
FLERA SPRÅK STÖDS FÖR TEXTREMSOR OCH TEXT TV
INFRARÖD FJÄRRKONTROLL MED FULL FUNKTION
KANALSORTERING (PROGRAMMERBAR)
LÅGENERGIFÖRBRUKNING
AUTOUPPDATERAD EPG (Elektronisk Program Guide)
SWE
VHF, UHF BAND 50~870 MHz
MAX 7 Msps SYMBOLHASTGHET
16~256 QAM Modulationsformat
LOOPOUT FÖR ANALOG MOTTAGARE
DVB-C-KOMPATIBEL
MPEG-2 VIDEO
1~15 Mb/s DATASTRÖM
STÖDER BILDFORMAT 4:3 (NORMAL) OCH 16:9 (WIDESCREEN)
MPEG 1 AUDIO LAGER I & II
MONO, DUAL, STEREO OCH JOINT STEREO AUDIO MODE
SAMPLINGSFREKVENSER 32, 44.1 OCH 48 KHz
VOLYMKONTROLL OCH FUNKTION FÖR TYST LÄGE VIA
SWE-4
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-5
DCB-9401Z
DCB-9401Z
ANSLUTA DIN MOTTAGARE
ANSLUTA DIN MOTTAGARE
1. MOTTAGARENS PLACERING
Mottagaren bör placeras på ett ställe där det råder god ventilation.
Ställ den inte i ett tillslutet skåp, utan normalt luftflöde, eftersom det kan leda till
överhettning.
Enheten bör placeras där den inte utsätts för direkt solljus, fukt eller påfrestningar
genom ovarsam hantering.
Undvik att ställa andra elektroniska komponenter ovanpå mottagaren.
2. KOPPLA IHOP MOTTAGAREN MED KABELSYSTEMET
När du har installerat ditt kabelsystem, ansluter du koaxialkabeln till anslutningen “KABEL
IN” (CABLE IN) på baksidan av mottagaren. Alla kabelanslutningar bör dras åt för hand
och du bör aldrig använda skruvnycklar för att dra åt dem. Kabeln skall vara en
koaxialkabel med en impedans på 75 ohm.
3. ANSLUTA MOTTAGAREN TILL TV
Använd en Scart-kabel om du vill ansluta mottagaren till din TV.
Om du ansluter TV:n med en SCART-kabel ansluter du SCART-kontakten som är märkt
AV1(TV) till motsvarande SCART-port på TV:n.
4. ANSLUTA VIDEON
För att du ska kunna ansluta till en video har mottagaren-enheten utrustats med en
SCART på baksidan som är märkt “AV2(EXT)”.
Videon kan anslutas till mottagaren via ett SCART-uttag.
5. SÄTTA I SMARTCARD FÖR CONAX-TJÄNSTER
För att kunna visa kodade tjänster behöver du ett giltigt Smartcard. På den här
mottagaren är Conax inbyggd för att visa Conax-program.
OObbss!! För in smartkortet med den guldfärgade remsan nedåt.
Bild över anslutning
Signalkabel
SWE
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-7SWE-6
DCB-9401Z
DCB-9401Z
BESKRIVNING
BESKRIVNING
BakpanelFrontpanel
SWE
2 31
1. Infraröd sensor Den här är till för att ta emot IR-kommandon från fjärrkontrollen.
2. LYSDIOD När lysdioden lyser rött är enheten i viloläge.
När lysdioden lyser grönt är den i arbetsläge.
3. Plats för smartkort 1 fack för Conax Smartcard.
OObbss!! Smartkort distribueras endast av tjänsteleverantörer och speciella återförsäljare, inte av
SAMSUNG.
321
1. CABLE IN Med den här porten ansluts koaxialkabeln från ditt kabelsystem.
2. LOOP För att möjliggöra anslutning av en analog mottagare,
är mottagaren utrustad med den här ’LOOP’-porten.
3. AV1 (TV) Används för att ansluta till TV:n.
4. AV2 (EXT) Används för att ansluta till videon.
5. DIGITAL AUDIO OUT Utgång för anslutning till en digital förstärkare.
6. AC MAINS Här ansluter du nätsladden.
Inspänningsintervallet är 100V till 240V, 50Hz/60Hz.
5 64
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-9SWE-8
DCB-9401Z
Fjärrkontroll
DCB-9401Z
BESKRIVNING BESKRIVNING
OObb ss !! Kontrollera att batteriernas poler (+/-) är
vända åt rätt håll när du sätter i dem.
1. POWER
Används för att växla mellan lägena
ON/STANDBY <PÅ/VILOLÄGE>.
2. 0-9 SIFFERTANGENTER
Dessa används för att ange numeriska
värden och för att välja kanal direkt
genom att ange nummer.
3. PG+/PG-
Dessa används för att bläddra upp eller ner
genom sidorna på menyn och i listan för
TV/Radio.
4. TV/RADIO
Med den här knappen växlar du mellan
TV- och radiokanaler.
5. MUTE
Den här knappen används för att växla
mellan tyst och normalt läge.
6. FAV
Använd den här knappen för att växla
mellan favoritlistor.
7. EPG (Elektronisk programguide)
EPG-tangenten visar guiden för
TV/Radio-program.
8. LAST
Den här knappen tar dig till den kanal du
senast tittade på.
9. TEXT(GRÖN)
Med denna tangent väljer du alternativ
för textning och text-tv. Den här knappen
fungerar på samma sätt som den GRÖNA
(GREEN) knappen på menyn. Om du trycker
en gång - visas textremsans flagga.
Med tangenterna
/
språk du vill använda. Om du trycker på
den två gånger - visas OSD-flaggan.
Med tangenterna / kan du välja vilket
språk du vill använda. Text-tv kan visas på
TV-skärmen utan att du behöver manövrera
TV:n. Denna typen av text-tv kan visas på
TV-apparater som inte stöder text-tv.
SWE-10
MOTTAGARE FÖR DIGITAL KABEL-TV
kan du välja vilket
10. ALT (GUL) Den här knappen är till för att välja ljudspår från listan för den aktuella
tjänsten.
Knappen fungerar på samma sätt som den GULA knappen på menyn.
Tryck på den två gånger tills ljudspåret visas.
Tryck på den två gånger tills bildspåret visas.
Ljud- och bildspår tillhandahålls inte för varje kanal och beror på de villkor
operatören befinner sig i.
Den här knappen visar hjälpmeddelandet i undermenyn.
11. AUDIO (BLÅ) Den här knappen är till för att ändra ljudet för vänster, höger eller för båda
kanalerna.
Knappen fungerar på samma sätt som den BLÅ knappen på menyn.
12.
i
(INFORMATION)
Med den här knappen visar du rutan med programinformation på skärmen.
(RÖD) Knappen fungerar på samma sätt som den RÖDA knappen på menyn.
Tryck på den en gång för att få översiktlig information om programmet.
Tryck på den två gånger för att få detaljerad information om kanalen i
textrutan.
13. MENU Med den här knappen öppnar du menyn eller återgår till föregående meny.
14. EXIT Med den här knappen stänger du menyn eller återgår till föregående meny
eller så går du ur rubriker.
15. OK Med den här knappen anger du och bekräftar data till mottagaren i
menysystemet. Med den här knappen väljer du alternativet. Tryck på den när
du tittar på TV så visas en lista över kanalerna.
/ / /
16.
De här knapparna är till för att flytta det upplysta fältet för att markera olika
val i menyn. Med de här knapparna ändrar du kanal. Med de här knapparna
ökar eller minskar du volymen.
17. CH /CH Med de här knapparna ändrar du kanal.
18. VOL+/VOL- Med de här knapparna ökar eller minskar du volymen.
19. TIMER Med den här knappen reserverar du olika program för tidsinställning i EPG.
Om ett program är inställt via timer stängs det av eller sätts på automatiskt
vid start-/sluttiden för programmet. Med den här knappen
aktiverar/avaktiverar du tidsinställningen i EPG.
Efter att du har aktiverat EPG-skärmen genom att trycka på knappen ‘EPG’,
kan du välja ett intressant program med knapparna
/
och / . Tryck
sedan på knappen ‘TIMER’. Om det här programmet är inställt via timer,
visas ett ® i det högra hörnet på programnamnet. Även ‘EPG’ på ‘Event
Repetition’ <Programrepetition> i ‘Time & Timer Settings’ <Inställningar för
tid och timer> visas. Om det inte finns någon EPG-information för kanalen
kan inte TIMER-tangenten användas.
SWE-11
SWE
DCB-9401Z
DCB-9401Z
BASFUNKTIONER
BASFUNKTIONER
1. Visningsskärm
Innan du kan visa tv-program måste du göra en installation.
Du kommer därför först bara att se menybilder.
Efter att du har lagt in tv-kanaler kommer du att se följande bild(rubrik) varje gång du växlar kanal:
Kanalnummer
Programinformation Aktuell favorit Antalet ljudspår för den aktuella kanalenSignalstatus
● Tryck på den RÖDA ( i ) knappen i visningsläge.
● Välj kanal genom att trycka på SIFFERTANGENTERNA 0~9 eller CH / och välj sedan
TV/RADIO för att växla till TV- eller radiokanal.
Du kommer även att se den här bilden varje gång du växlar kanal.
När du trycker på knappen TV/RADIO på fjärrkontrollen växlar du mellan TV och Radio.
Detailed program information <Detaljerad programinformation>
● Tryck på den RÖDA ( i ) knappen två gånger när du tittar på ett program.
Först kommer du att se rubriken som beskrivs ovan.
Efter att den RÖDA ( i ) knappen trycks in för andra gången kan detaljerad information (om sådan
finns) för det aktuella programmet visas på en annan rubrik. Om informationen tar upp mer än en
sida kan du använda PG+/PG- för att bläddra upp och ner bland sidorna.
OObbss!! Den här tjänsten är beroende av tjänsteleverantören.
2. Volymkontroll
3. Välj ljudspår
● Tryck på den GULA (ALT)-knappen för att visa listan över
ljudspår.
● Tryck på knappen
/
och OK för att välja en.
4. Välj bildspår
● Tryck på den GULA (ALT)-knappen två gånger för att visa
listan över bildspår.
● Tryck på knappen
/
och OK för att välja en.
5. Tjänstelista
● Tryck på knappen OK under tiden du tittar på ett program.
● Välj lista genom att trycka på knappen TV/RADIO eller FAV.
Ikonen bakom kanalnamnet symboliserar en kodad
kanal och ikonen bakom kanalnamnet symboliserar
den låsta kanalen.
● Välj kanal genom att trycka på
● Tryck på knappen OK för att se kanalen.
/
, PG+/PG-.
SWE
Så här justerar du volymen:
● Tryck på knapparna
● Tryck på knappen MUTE för att försätta enheten i tyst läge.
● Tryck på knappen MUTE igen, eller på knapparna
/
eller VOL +/- för att justera volymnivån.
/
för att upphäva det tysta läget.
SWE-12
Den färgade knappen överensstämmer med följande tjänstelista.
● GRÖN (TEXT) knapp: Favoriter
● GUL (ALT) knapp: Alfabetisk
● BLÅ (AUDIO) knapp: Leverantör
● RÖD ( i ) knapp: Frekvens
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-13
DCB-9401Z
DCB-9401Z
BASFUNKTIONERBASFUNKTIONER
5.1 Favoriter
● Tryck på den GRÖNA (TEXT) knappen på fjärrkontrollen för att
välja listan över favoriter.
● Tryck på den GRÖNA (TEXT) knappen för att växla mellan
grupp och kanallista.
● Använd knapparna
/
, PG+/PG- för att välja en favoritgrupp
som du önskar.
5.2 Bokstavsordning
● Tryck på den GULA (ALT) knappen på fjärrkontrollen för att
välja listan för bokstavsordning.
● Tryck på den GULA (ALT) knappen för att växla mellan grupp
och kanallista.
● Använd knapparna
/
, PG+/PG- för att välja en grupp som
du önskar.
5.3 Leverantör
● Tryck på den BLÅ (AUDIO) knappen på fjärrkontrollen för att
välja listan över leverantörer.
● Tryck på den BLÅ (AUDIO) knappen för att växla mellan grupp
och kanallista.
● Använd knapparna
/
, PG+/PG- för att välja en
leverantörsgrupp som du önskar.
5.4 Frekvens
● Tryck på den RÖDA ( i ) knappen på fjärrkontrollen för att välja
frekvenslistan.
● Tryck på den RÖDA ( i ) knappen för att växla mellan grupp
och kanallista.
● Använd knapparna
frekvensgrupp som du önskar.
/
, PG+/PG- för att välja en
6. Programinformation
Elektronisk programguide
Den elektroniska programguiden tillhandahåller en lista över de
olika kanalerna.
OObbss!! 1. Den här tjänsten är beroende av tjänsteleverantören.
2. Efter att mottagaren har avkänt GMT-tid via signalen
(tar några sekunder) kan korrekt EPG-information
visas.
● Tryck på knappen EPG under tiden du tittar på ett program.
Den här funktionen visas på skärmen endast via tid.
● GRÖN (TEXT) knapp : Med den gröna knappen går du tillbaka till föregående datum.
● GUL (ALT) knapp : Med den gula knappen går du till nästa datum.
● BLÅ (AUDIO) knapp används för att gå upp en sida om det finns mer information än på en sida.
● RÖD ( i ) knapp kan användas för att gå en sida ner om det finns mer information än på en sida.
Tidsintervall kan justeras genom att trycka på knappar enligt EPG-skärmen:
knapp 1: 1 timme och 30 minuter knapp 2: 30 minuter knapp 3: 15 minuter
Med knappen TV/RADIO eller FAV kan du bläddra bland de olika programlistorna.
● Välj kanal genom att trycka på knapparna
/
, PG+/PG- och tryck på OK för att se kanalen.
Du kan återgå till den aktuella sekvensen genom att trycka på knappen LAST vid rörliga scener på
kanalen.
● När knappen TIMER på fjärrkontrollen är intryckt på EPG-skärmen och om den aktuella kanalen
innehåller en sekvens ställs timern in omedelbart och tidsinställningen anges på EPG-skärmen.
Ett program som har ställts in på det här sättet anges via inställningen i fältet för Tid och timer.
7. Textremsor
När det aktuella programmet som sänds innehåller textremsor
trycker du på den GRÖNA (TEXT) knappen för att se den
aktuella undertextningen i språklistan. Om det finns textremsor
för det aktuella programmet visas i rubriken efter att du har
växlat program (kanal) eller när du har tryckt på den RÖDA ( i )
knappen.
Så här ändrar du språk för textremsan:
● Tryck på den GRÖNA (TEXT) knappen för att visa listan över
olika språk.
● Använd knapparna
● Tryck på knappen OK så visas det språk du vill ha för textremsan.
Menyskärmen skapas för att säkertställa användarvänlig hantering av mottagaren.
/
för att välja ett språk för textremsan som du önskar.
SWE
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-15SWE-14
DCB-9401Z
DCB-9401Z
BASFUNKTIONER
HANTERA MOTTAGAREN
8. Text-tv
När det aktuella programmet som sänds erbjuder text-tv trycker
du på den GRÖNA (TEXT) knappen två gånger för att se
text-tv-listan.
Så här ändrar du texten på text-tv:
● Använd knapparna
● Tryck på knappen OK så visas den typ av text-TV du vill ha.
/
för att välja text du vill ha som text-TV.
9. Text-tv VBI
En tv-apparat som stöder text-tv skall användas.
Systemet skall användas med textremsefunktionen avstängd.
10. Ljusläge
Du kan välja ett läge åt vänster, höger eller stereo genom att
använda den BLÅ (AUDIO) knappen.
Så här ändrar du ljudläget:
● Tryck på den BLÅ (AUDIO) knappen för att välja vänster,
höger eller stereo.
● Tryck på knappen EXIT för att spara och gå ur menyn.
Komma igång
Innan du kan visa tv- eller radioprogram måste du göra en
installation.
Därför visas först meddelandet “Installation” när du kopplar in
systemet för första gången.
Den enkla installationen ger dig möjligheten att välja språk.
Menyn visas med det språk du har valt.
● Välj språk genom att trycka på tangenten
Det valda språket visas över hela menyn.
● När du är nöjd med inställningarna bekräftar du genom att
trycka på knapparna / och sedan på knappen OK.
Meddelandet “Installation procedure in progress. Please
wait…” <Installationen pågår. Vänta...> visas på skärmen.
/
.
Huvudmeny
Så här gör du när du har installerat ditt kabelsystem och
mottagaren med rätt anslutningar.
● Koppla in ström och slå på mottagaren.
● Tryck på knappen MENU för att visa huvudmenyn.
Följande skärmfönster visas:
Ämnen på undermenyerna visas från 1 till 5.
Du behöver en pin-kod för att komma till undermenyerna
1, 2 och 3.
SWE
SWE-16
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-17
DCB-9401Z
DCB-9401Z
HANTERA MOTTAGAREN HANTERA MOTTAGAREN
1. Installation
Den här menyn består av två undermenyer:
Skanna och återställ till fabriksinställningar.
● Välj “Installation” i huvudmenyläget för att välja undermeny.
● Ange PIN-kod.
Om du inte har angett din egen PIN-kod används PIN-koden
0000, eftersom den är förinställd.
1.1 Kanalsökning
För att finjustera nya kanaler och svaga signaler har mottagaren
utrustats med “Kanalsökning” där kanaldata kan anges av
användaren. När du har valt “Kanalsökning” från menyn
Installation visas följande skärm:
● Ange frekvensen för stationen som du vill hitta.
● Ange symbolhastigheten för stationen som du vill hitta.
● Ange modulationen för den station som du vill hitta.
Du kan välja värdena 16, 32, 64, 128, 256 QAM, eller
Automatisk.
● Ange nätverks-id för stationen som du vill hitta.
Fråga din kabelleverantör.
● När du har valt alternativ trycker du på OK för att påbörja
sökningen.
2. Kanalorganisation
Menyn “Kanalorganisation” har tre funktioner:
för att ta bort stationer och kanaler eller för att skapa
favoritkanaler eller flytta kanaler.
● Ange PIN-kod.
Om du inte har angett din egen PIN-kod används PIN-koden
0000, eftersom den är förinställd.
SWE
2.1 Ta bort alla kanaler
Tryck på knappen OK för att ta bort alla kanaler och tryck på
MENU / EXIT för att gå ur fönstret.
1.2 Återställ till fabriksinställningar
Den här funktionen är till för att återställa värden till
fabriksinställningar om användaren har fått problem vid ändring
av värden för kanalinformation eller andra typer av fel.
Om du trycker på knappen OK i rutan återställs mottagaren till
fabriksstandard automatiskt.
OObbss!! Dina tidigare inställningar tas bort!
SWE-18
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-19
DCB-9401Z
2.2
HANTERA MOTTAGAREN HANTERA MOTTAGAREN

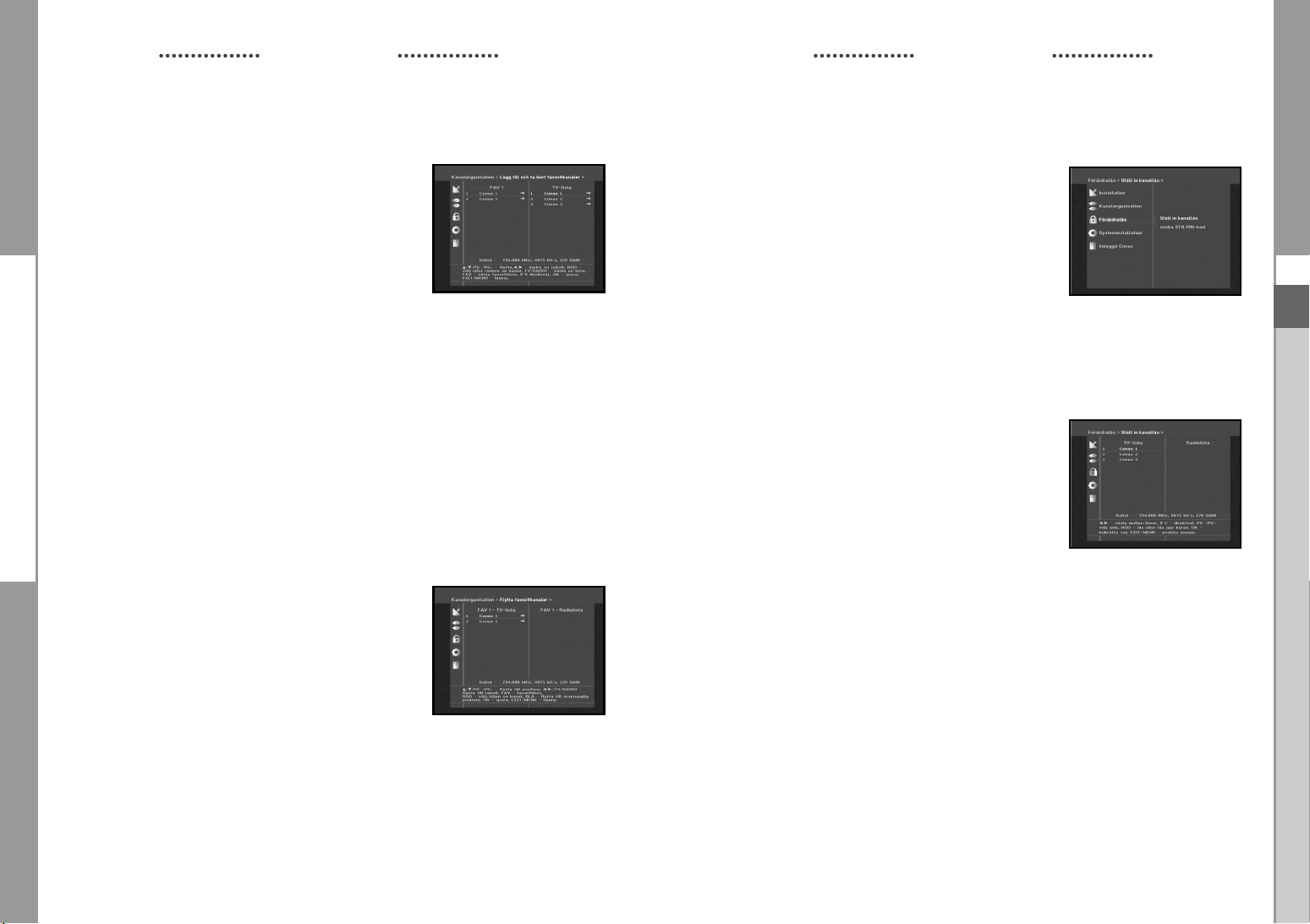

Lägg till och ta bort favoritkanaler
DCB-9401Z
3. Föräldralås
Du kan omedelbart ange den aktuella kanalen som önskad
Favoritgrupp.
Dessutom kan du registrera en kanal till flera olika favoritgrupper.
● Välj önskad Favorite Group <Favoritgrupp> (FAV1~FAV9) med
knappen FAV.
● Välj önskad kanal i listan med knapparna
/
eller PG+/PG-
på tv- eller radiolistans fönster.
● Tryck på den RÖDA ( i ) knappen och registrera den valda
kanalen i Favorite Group <Favoritgrupp>.
● Tryck sedan på OK för att bekräfta.
Du kan ändra TV- eller Radiolistan genom att trycka på knappen TV/RADIO
och ändra favoritlistan genom att trycka på FAV.
● När du trycker på knappen TV/RADIO växlar du mellan TV och Radio.
● Tryck på knappen FAV för att välja en annan favoritlista.
Så här tar du bort kanaler från Favorite Group <Favoritgruppen>:
● Välj en kanallista du vill ta bort med knapparna
● Tryck på den RÖDA ( i ) knappen och ta bort den valda kanalen från favoritkanalerna.
● Tryck sedan på den GULA (ALT) knappen för att få hjälp.
/
eller PG+/PG-.
2.3 Flytta favoritkanaler
Du kan flytta favoritkanalen dit du vill ha den.
● Välj listan för TV/RADIO med knapparna
● Fokusera TV/RADIO-kanalen med knapparna
PG+/PG-.
● Välj kanal genom att trycka på den RÖDA ( i ) knappen.
● Tryck på
/
eller PG+/PG- för att ändra läge för kanalen
och tryck på OK för att bekräfta.
● Om du vill återställa kanalen till det initiala läget ska du inte
trycka på OK utan på den BLÅ (AUDIO) knappen.
● Tryck sedan på den GULA (ALT) knappen för att få hjälp.
/
.
/
eller
Funktionen “Föräldralås” ställer in restriktioner för visning och
förhindrar att någon obehörig kommer åt mottagaren via en
PIN-kod på fyra siffror.
(Den fabriksinställda PIN-koden är: 0000)
När du väljer den här menyn har du två alternativ:
att ställa in låset för önskad kanal eller att ändra ditt PIN-värde.
● Ange PIN-kod.
Om du inte har angett din egen PIN-kod används PIN-koden
0000, eftersom den är förinställd.
3.1 Ställ in kanallås
/
eller PG+/PG-.
/
eller
● Välj TV/RADIO-kanalsfönstret med knapparna
TV/RADIO.
● Fininställ kanalen genom att trycka på
● Välj kanallås genom att trycka på den RÖDA ( i ) knappen.
● Tryck sedan på OK för att bekräfta.
Kanalen låses. När du sedan vill titta på kanalen måste du ange
en PIN-kod i fönstret.
Efter att du har angett PIN-kod för att få åtkomst till en kanal
med barnlås fungerar den på alla andra kanaler som är spärrade
på samma sätt.
Detta innebär att du kan få åtkomst till alla kanaler med barnlås
genom att ange en PIN-kod på valfri barnlåst kanal.
● Tryck sedan på den GULA (ALT) knappen för att få hjälp.
Så här upphäver du barnlåset:
● Tryck på den RÖDA ( i ) knappen för att avbryta låsningen.
SWE
SWE-20
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-21
DCB-9401Z
DCB-9401Z
HANTERA MOTTAGAREN HANTERA MOTTAGAREN
3.2 Ändra mottagarens PIN-kod
För att kunna ändra PIN-kod väljer du alternativet “Ändra
mottagarens PIN-kod”.
Du kommer då till följande meny:
Med det här alternativet måste du ange aktuell PIN-kod vid den
första markören och önskad PIN-kod vid den andra.
Ange koden en gång till för att bekräfta.
Glöm inte att PIN-koden ska innehålla 4 siffror.
FABRIKSINSTÄLLD PIN-KOD: 0 0 0 0.
● Tryck sedan på den GULA (ALT) knappen för att få hjälp.
OObbss!! Kontakta din återförsäljare eller leverantör om du glömmer PIN-koden.
När du har ändrat lösenord är det viktigt att du inte glömmer det och att du förvarar
en minneslapp på ett säkert ställe.
4. Systeminstallation
Med det här alternativet kan du ändra de fabriksinställningar
som finns enligt dina egna önskemål.
4.1 Språkval
Med alternativet “Språkval” kan användaren välja önskat språk
för OSD, ljudspår, text-tv, textremsor och EPG.
Även om ett språk kan väljas för textremsan är det inte säkert
att programmet stöder det.
● Det finns fem språk tillgängliga, för att användare från olika
länder ska kunna välja enligt sina önskemål.
● Tryck på knapparna
sedan på OK.
● Ljudspår, text-tv och textremsa varierar beroende på
vilket språk du valt. Även EPG-språket ändras med valda
inställningar.
● Tryck sedan på den GULA (ALT) knappen för att få hjälp.
/
för att välja språkmeny och tryck
SWE
SWE-22
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-23
DCB-9401Z
DCB-9401Z
HANTERA MOTTAGAREN HANTERA MOTTAGAREN
4.2 OSD-inställning
Du kan ställa in OSD-transparens, visningstid, färgschema och
OSD-läge.
● Välj OSD Transparency level <OSD transparensnivå>.
Nivån för OSD-transparens varierar mellan 1 och 100 %.
Inställningen görs med sifferknapparna / eller PG+/PG-.
/
PG+/PG- : Inställningen sker i steg om 10%.
OObbss!!
Den här transparensen appliceras INTE för färgschema
med alternativet “User Defined” <Användardefinierat>.
● Ställ in visningstiden för informationsrutan som visas på skärmen.
Tidsintervallet ligger mellan 0.5 och 60.0 sekunder.
Inställningen görs med sifferknapparna
/
PG+/PG- : Inställningen sker i steg om 1 sek.
● Tryck sedan på den GULA (ALT) knappen för att få hjälp.
● Ställa in Färgschema:
Du kan ändra färg enligt dina önskemål.
(exempelvis bakgrund, text, symbol, rader etc.)
/
Färgschema 1 : ändrar menyn till himmelsblått.
Färgschema 2 : ändrar menyn till grönt.
Färgschema 3 : ändrar menyn till mörkbrunt.
Användardefinierat : Ställer in färg enligt användarens önskemål.
EPG-färger : Ställer in färg i EPG-menyn.
Standard : Ändrar till det ursprungliga färgschemat.
OObbss!!
Färgschema 1, 2 och 3 kan ändras senare genom att du
uppgraderar programvaran.
: Inställningen sker i steg om 1 %.
/
eller PG+/PG-.
: Inställningen sker i steg om 0.5 sek.
: välja color scheme mode <Läge för
Färgschema>:
Så här ställer du in Användardefinierat läge eller EPG-färgläge
● Tryck på den GRÖNA (TEXT) knappen.
Det alternativ du vill ändra på visas.
● Flytta på alternativet du vill ändra genom att använda
knapparna / .
● Du kan välja färg med knapparna
● Tryck sedan på OK för att bekräfta.
/
.
För att se hjälpmeddelandet trycker du på den GULA (ALT)
knappen.
Läge för OSD
● Placera markören över det läge du vill ha den och tryck på knapparna
/
eller / tills skärmen flyttar till den position där du vill ha den.
4.3 Medieinställningar
Du kan ange olika inställningar du vill ha för Medieinställningar.
Placera markören i undermenyn och tryck sedan på OK.
● Tryck på knapparna
och tryck på knapparna / för att välja alternativ.
● Tryck sedan på OK för att bekräfta.
● Tryck på knappen MENU/EXIT för att gå ur huvudmenyn.
● TV system : endast PAL .
● Välj TV type <TV-typ> enligt den TV du har:
STANDARD 4 : 3 ratio eller WIDE SCREEN 16 : 9 ratio type <bildkvotstyp>.
● Välj aspect ratio conversion <konvertering av sidförhållande> :
Letter Box, Pan & Scan, Mixed eller Full.
● Välj Video Signal Type <bildsignalstyp> :
Composite, Composite+RGB.
● Välj Dolby digital auto selection <Automatiskt val av Dolby digital>: På eller Av
● Välj Subtitle automatic selection <Val av automatisk textremsa>: Svår att höra, På eller Av
● Tryck sedan på den GULA (ALT) knappen för att få hjälp.
/
för att flytta till underalternativen
SWE
SWE-24
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-25
DCB-9401Z
DCB-9401Z
HANTERA MOTTAGAREN HANTERA MOTTAGAREN
4.4 Tid & timerinställning
1) Tid
● Placera markören över den här undermenyn.
● Tryck på knapparna
Auto <Auto> och Manual Time Zone <Manuell tidszon>.
● Om du väljer det manuella läget trycker du på
den lokala tiden i Time Zone <Tidszon>.
GMT är standardtiden enligt Greenwichs sändningssignal.
Den kan inte ändras.
2) Timer
15 timers stöds inklusive timers från EPG.
● Välj timernummer på ‘Timer’ med knapparna
● Använd knapparna
Every Sunday <Varje söndag>, Every Monday <Varje måndag>, Every Tuesday <Varje tisdag>,
Every Wednesday <Varje onsdag>, Every Thursday <Varje torsdag>, Every Friday <Varje
fredag>, Every Saturday <Varje lördag>, Once <En gång>. Om timern har ställts in från
EPG-skärmen visas EPG på 'Event Repetition' <Programrepetition>.
● Tryck på de numeriska (0~9) knapparna för att ställa in den tid du önskar och tryck sedan
på knapparna / för att välja en växlingstid du vill reservera. Om den inställda tiden på
“Switch-on Time” <Påslagningstid> är samma som för “Switch-off Time” <Frånslagningstid>,
arbetar timern i 24 timmar.
● Välj ett TV-program som ska ställas in som händelse med knapparna
När du trycker på knappen TV/RADIO växlar du mellan TV och Radio.
● Du kan även ställa in timers på Daily <Dagligen> och Every Monday <Varje måndag> etc.
Programserien har prioritet. Om du exempelvis ställer in timern på Once <En gång> och Daily
<Dagligen>, så kommer ‘Once’ att skriva över ‘Daily’ den dagen. Om timern körs visas
meddelandet “Running” <Körs> och ett timernummer på "Timer".
● Tryck sedan på den GULA (ALT) knappen för att få hjälp.
/
för att växla mellan inställningslägena
/
för att ändra
/
från 1 till 15.
/
för att välja en programserie du vill reservera. Daily <Dagligen>,
/
.
4.5 Systeminformation
Om du behöver kontakta din tjänsteleveranör eller servicecentrat
kanske de frågar efter information som finns tillgänglig på menyn.
Placera markören i undermenyn och tryck sedan på OK.
Följande skärmfönster visas:
● Tryck sedan på den GULA (ALT) knappen för att få hjälp.
SWE
4.6 Uppgradera programvara
Du kan ladda ner och uppgradera systemets programvara för mottagaren via en specifik kanal som
tilldelas av sändaren.
Din återförsäljare kan ge dig ytterligare information.
Om du väljer att ladda ner en ny programversion kommer alla tidigare inställningar, PIN-koder och
favoritkanaler etc. att rensas. Nedladdningen kan ta en stund. Stäng inte av mottagaren vid
nedladdningen.
● Tryck sedan på den GULA (ALT) knappen för att få hjälp.
5. Inbyggd Conax
När du satt i det kort du fått från Conax kan du se program från
Conax.
SWE-26
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-27
DCB-9401Z
DCB-9401Z
FELSÖKNING
Problem Möjlig orsak Åtgärd
Lysdioden visas inte på Nätsladden är inte riktigt Koppla in nätsladden
frontpanelen inkopplad
Ingen strömtillförsel
Inga bilder syns på skärmen Mottagaren är i viloläge; SCART Ställ in mottagaren på “On” <På>;
Inget ljud Ljudkabeln är inte korrekt Kontrollera anslutningen och korrigera;
Fjärrkontrollen fungerar inte Batterierna är kanske slut eller Rikta fjärrkontrollen mot mottagaren.
som den ska inte ordentligt isatta Byt batterier eller sätt i dem korrekt
Dålig bildkvalitet Signalstyrkan för låg Kontrollera signalstyrkan på menyn
Felmeddelande på skärmen Antennsladden är inte ansluten Kontrollera anslutningen och korrigera;
“Searching for signal” eller sitter löst;
<Söker signal> felaktig position för signalen: Kontrollera riktningen och korrigera,
Felmeddelande på skärmen Mottagaren är inte installerad Sök i installationsmenyn
“Channel data does not
exist.” <Kanalinformationen
finns inte>
Felmeddelanden på skärmen: Smartcard: (beroende på modell)
“Kontrollera ditt smartcard”; - inte rätt anslutet: Kontrollera smartcard.
“Sätt i smartcard”. - inte anslutet: “Sätt i smartcard”
Felmeddelande på skärmen:
"Ingen åtkomst"
är inte ansluten korrekt till Kontrollera och korrigera anslutningen;
videoutgång på tv:n; fel kanal
eller videoutgång har valts för Kontrollera kanal och videoutgång och
tv:n korrigera (TV:ns bruksanvisning)
ansluten;
Volymnivå = 0; Öka volymen på tv:n;
Mute aktiverat Tryck på knappen MUTE
“Installation” och ändra justeringen
av din signalkabel.
Kontrollera signalstyrkan i
installationsmenyn
Ingen åtkomst till den här
kanalen
Kontrollera att du abonnerar på kanalen.
Om boxen varit avstängd under en
längre period (standby eller viloläge) ska
du låta boxen stå på en kanal och vänta
på auktorisering i upp till 60 minuter.
TEKNISKA SPECIFIKATIONER
Strömtillförsel
Typ: SMPS
Inspänning: AC 100 - 240V~, 50/60 Hz
Säkring: 250 V/T1.6 AH
Energiförbrukning: Max. 10W
Viloläge: 7W
Tuner och Demodulator
Frekvens: VHF,UHF BAND(50~870 MHz)
DEMODULATION: QAM DVB-C
SYMBOLHASTIGHET: MAX 7 Msps
Konstellation: 16, 32, 64, 128, 256 QAM
CABLE OUT: LOOPOUT FÖR ANALOG MOTTAGARE
Videodekoder
Systemavkodning: MPEG 2 ISO/IEC 13818
(Transport Stream)
Profil och nivå: MPEG 2 MP@ML (4:2:2)
Datahastighet: 1~ 15 Mb/s
Videoformat: 4:3 (normal) & 16:9 (widescreen)
Bildupplösning: 720(H) x 576(V) x 50 fields/sec
Audio Decoder
Systemavkodning: MPEG 1 ISO/IEC 11172~3 layer I & II
Audio Mode: single channel, dual channel, stereo,
joint stereo
Samplingsfrekvens: 32, 44.1, 48 KHz
OObbss!! Specifikationerna på mottagaren kan ändras utan föregående meddelande.
SWE
Avfallshantering
Enheten, förpackningsmaterialet (exempelvis frigolit) och batterier får aldrig kastas
tillsammans med hushållsavfallet.
Kontrollera vad som gäller i din kommun och gör dig av med allt enligt de regler som
gäller.
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-29SWE-28
DCB-9401Z
DCB-9401Z
TEKNISKA SPECIFIKATIONER
ANTECKNINGAR
BASE-BAND AUDIO/VIDEO OUTPUT
VIDEO
Videotyp: PAL
Gränssnitt: 2 SCART (AV1, AV2)
Impedans: 75Ω
Utgångsnivå: 1Vp-p
AUDIO
Gränssnitt: 2 SCART (TV, VCR)
Impedans: 600Ω
Utgångsnivå: 3.0Vp-p max (justerbar)
Frekvensrespons: 3dB (20~15kHz)
DIGITAL AUDIO (S/PDIF): Kontakt: Fiberoptisk
MINNE
Flash: 2MB
SDRAM: 8MB
FYSISK SPECIFIKATION
Storlek (B x D x H): 233 x 176 x 38 mm
Vikt (Netto): 0.95Kg
SWE
SWE-30
MOTTAGARE FÖR DIGITAL KABEL-TV
SWE-31
DCB-9401Z
Instructions for use
GB
DIGITAL CABLE RECEIVER
DCB-9401Z
DCB-9401Z
SAFETY INSTRUCTIONS
SAFETY INSTRUCTIONS
This STB has been manufactured to satisfy international safety standards.
Please read the following recommended safety precautions carefully.
MAINS SUPPLY: AC 100-240V~, 50/60Hz
OVERLOADING: Do not overload wall outlets, extension cords or adapters
as this can result in fire or electrical shock.
LIQUIDS: Keep liquids away from the STB.
CLEANING: Before cleaning, disconnect the STB from the wall socket.
Use a cloth lightly dampened with water(no solvents) to
clean the exterior.
VENTILATION: Do not block the STB ventilation holes. Ensure that free airflow
is maintained around the STB. Never store the STB where it is
exposed to direct sunlight or near heating equipment e.g. a
radiator.
Never stack other electronic equipment on top of the STB.
Place the STB at least 30mm from the wall.
ATTACHMENTS: Do not use any attachment that is not recommended by the
manufacturer; it may cause a hazard or damage the equipment.
CONNECTION TO THE CABLE TV SIGNAL AND TV:
Connect all components before plugging any power cords into the wall
outlet. Always turn off the STB, TV and other components before you
connect or disconnect any cables.
SERVICING: Do not attempt to service this product yourself.
Any attempt to do so will make the warranty invalid.
Refer all servicing to a qualified service agent.
LIGHTNING: If the STB is installed in an area subject to intense lightning
activity, protection devices for the STB mains connector.
The individual manufacturer’s instruction for safeguarding other
equipment, such as TV set, Hi-Fi, etc., connected to the STB must
also be followed during lightning storms.
GROUNDING: Signal cable MUST BE EARTHED.
The grounding system must comply with SABS 061.
WARNING!
1. Follow these directions in order not to damage the power cord or plug.
" Do not modify or process the power cord or plug arbitrarily.
" Do not bend or twist the power cord too much.
" Make sure to disconnect the power cord with holding the plug.
" Separate heat appliances from the power cord as distantly as possible in order
to prevent the cover from being melted.
2. Failure to follow one of them may cause electrical shock.
" Do not open the main body.
" Do not insert metals or inflammable objects inside the product.
" Do not touch the power plug with a wet hand.
" Disconnect the power cord in case of lightening.
" Do not cover the receiver’s ventilation openings with items such as newspapers,
clothes etc.
" Do not place the receiver on top of household appliances that emit heat.
3. Do not use the product when it is out of order. If you continue to use
the product with a defect, it can cause a serious damage to the product.
Make sure to contact your local product distributor when the product is
out of order.
GB
NN oottee : Dispose the used batteries at designated place for environment protection
GB-2
DIGITAL CABLE RECEIVER
GB-3
DCB-9401Z
DCB-9401Z
CONTENTS
Safety Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
General Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Connecting Your “STB” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Front Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Rear Panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Remote Control Unit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Basic Functions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Operating The Receiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Get started for the first time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Main Menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
1. Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
1.1 Scan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
1.2 Reset to Factory Defaults . . . . . . . . . . . . . . . . . . . . . . . . . . 18
2. Channel Organising . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.1 Delete All Channels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
2.2 Add and Remove Favorite Channels . . . . . . . . . . . . . . . . . . 20
2.3 Move Favorite Channels . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
3. Parental Lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3.1 Set Channel Lock. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
3.2 Change STB PIN code . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
4. System Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
4.1 Language Selection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
4.2 OSD Setting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
4.3 Media Settings. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
4.4 Time & Timer Setting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
4.5 System Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
4.6 Software Upgrade . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
5. Embedded Conax . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Te chnical Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
1. USER SECTION
2. TUNER SECTION
3. VIDEO SECTION
4. AUDIO SECTION
GENERAL FEATURES
400 PROGRAMMABLE CHANNELS
ADVANCED ELECTRONIC PROGRAM GUIDE
MULTI LANGUAGE SUPPORTED FOR OSD
SUBTITLE & TELETEXT(OSD & VBI) SUPPORTED
WITH MULTI LANGUAGE
FULL FUNCTION INFRARED REMOTE CONTROL UNIT
CHANNEL ORGANIZING (PROGRAMMABLE)
LOW POWER CONSUMPTION
AUTO UPDATED EPG
VHF, UHF BAND 50~870 MHz
MAX 7 Msps SYMBOL RATE
16~256 QAM Modulation Format
LOOPOUT FOR ANALOG RECEIVER
DVB-C COMPLIANT
MPEG-2 VIDEO(MP@ML)
1~15 Mb/s DATA RATE
SUPPORTS ASPECT RATIO 4:3(NORMAL) AND
16:9(WIDE SCREEN)
MPEG 1 AUDIO LAYER I & II
MONO, DUAL, STEREO AND JOINT STEREO AUDIO MODE
32, 44.1 AND 48 KHz SAMPLING FREQUENCIES
VOLUME CONTROL AND MUTE FUNCTION THROUGH
REMOTE CONTROL UNIT
SPDIF DIGITAL AUDIO OUTPUT
GB
GB-4
DIGITAL CABLE RECEIVER
GB-5
DCB-9401Z
DCB-9401Z
CONNECTING YOUR “STB”
CONNECTING YOUR “STB”
1. LOCATION OF THE RECEIVER
Your STB should be placed under proper ventilation.
Don’t put in completely enclosed cabinet that will restrict the flow of air,
resulting in overheating.
The location should be safeguarded from direct sunlight, excess moisture,
rough handling or household pets.
Avoid stacking other electronic components on the top of the receiver.
2. CONNECTING THE RECEIVER WITH CABLE SYSTEM
After installing your cable system, connect the coaxial cable to “CABLE IN” terminal
marked at the rear of the STB.
All cable connectors should be finger tightened; do not use any kind of wrench while
tightening connectors. The cable should be 75ohm impedance coaxial cable.
3. CONNECTING THE RECEIVER TO TV
To connect the receiver with your television, you can use Scart Cable.
In the case of connecting your TV through SCART cable, connect the SCART
connector marked AV1(TV) to the respective SCART port on the TV.
4. CONNECTING YOUR VCR
To connect a VCR, the STB has been provided with SCART at the rear marked
“AV2(EXT)”.
Using a SCART connector, the VCR can be connected to the receiver.
5. INSERTING SMARTCARDS FOR CONAX SERVICES
In order to view a scrambled service, you need to have a valid Smartcard.
This STB has the Conax embedded to view Conax programmes.
NNoottee : Insert the Smartcard with the gold coloured chip facing downwards.
Connecting Figure
Signal Cable
GB
DIGITAL CABLE RECEIVER
GB-7GB-6
DCB-9401Z
DCB-9401Z
DESCRIPTION
DESCRIPTION
Rear PanelFront Panel
2
1. Infrared Sensor This is to receive the IR commands from the Remote Control Unit.
2. LED When the LED light Red, the set-top box enters the standby mode.
When the LED light Green, it enters the operation mode.
3. Smart Card Slot 1 slot for Conax smartcard.
NNoottee : Smart Cards are only distributed by service providers and special distributors,
not by SAMSUNG.
31
321
1. CABLE IN This port is to connect the coaxial cable from your Cable system.
2. LOOP To enable the connection of an Analog receiver.
The receiver is provided with this “LOOP” port.
3. AV1 (TV) This is used to connect to your TV.
4. AV2 (EXT) This is used to connect to your VCR.
5. DIGITAL AUDIO OUT Output for connection to a digital amplifier.
6. AC MAINS This is to plug in the AC mains power cord.
The input AC voltage range is 100V to 240V, 50Hz/60Hz supply.
5 64
GB
DIGITAL CABLE RECEIVER
GB-9GB-8
DCB-9401Z
Remote Control Unit
DCB-9401Z
DESCRIPTION DESCRIPTION
NNoo tt ee : When inserting batteries,
make sure that the polarity(+/-) is correct.
1. POWER
This is for switching the receiver
ON/STANDBY mode.
2. 0-9 NUMERICAL keys
These keys are to enter numeric values
and to select the channel directly by
entering its number.
3. PG+/PG-
These keys are for moving up or down
pages on the menu and TV/Radio list.
4. TV/RADIO
This key is for toggling between the TV
channel and Radio channel.
5. MUTE
This key is for toggling between
normal & muted audio.
6. FAV
Use the key to switch between favorite lists.
7. EPG(Electronic Program Guide)
EPG key displays the TV/Radio Program
guide.
8. LAST
This key is for calling up directly whatever
channel you were watching from the list.
9. TEXT(GREEN)
This key is for selecting the Subtitle and
Teletext mode. This key functions same as
the GREEN key on the menu.
Press it once - subtitle banner is shown.
You can select language you want using
/
keys. Press it twice - teletext OSD
banner appears. You can select language
using / keys. Teletext will be displayed
on TV Screen without operating anything
on TV. This Teletext can be displayed on TV,
which doesn't support Teletext functionality.
10. ALT(YELLOW) This key is for selecting the soundtrack list for the current service.
This key functions same as the YELLOW key on the menu.
Press it once and sound track appears.
Press it twice and video track appears.
The sound and video track services are not provided for every channel
and depend on the conditions the operator is in.
This key is for displaying the help message in the sub-menu.
11. AUDIO(BLUE) This key is for changing the Audio to the left, right or both channels,
This key functions same as the BLUE key on the menu.
12.
i
(INFORMATION) This key is for displaying the program information box in the screen.
(RED) This key functions same as the RED key on the menu.
Press it once and you can get simple information on the program.
Press it twice and you can get detailed information on the channel in
text box.
13. MENU This key is for opening up the menu or returning to the previous menu.
14. EXIT This key is for exiting a menu or returning to the previous menu or exiting
some banners.
15. OK This key is for entering and confirming any data to the receiver in the
menu system. This key is for selecting the item. Press while viewing
TV and a list of channels is displayed.
/ / /
16.
These keys are for moving the highlight bar for selecting options on the
menu.
These keys are for changing channels.
These keys are for increasing or decreasing the volume.
17. CH /CH These keys are for changing channels.
18. VOL+/VOL- These keys are for increasing or decreasing the volume.
19. TIMER This key is for reserving events(programs) into timer(s) in EPG.
If a event is set in timer, it will be turned on/off automatically based on
start/end time of event. This key activates/deactivates timer(s) in EPG
as toggle type. After activating EPG screen by pressing ‘EPG’ key, you
can select the interesting event (program) using the
/
keys. Then, press ‘TIMER’ key. If this event is reserved in the timer,
/
keys and
® is displayed on the right corner of this event name. ‘EPG’ on ‘Event
Repetition’ in ‘Time & Timer Settings’ menu is displayed, too.
However, if there is no event on EPG for the channel, this TIMER key
can not be supported.
GB
GB-10
DIGITAL CABLE RECEIVER
GB-11
DCB-9401Z
DCB-9401Z
BASIC FUNCTIONS
BASIC FUNCTIONS
1. Display Screen
Before you can view the television program, you must perform the installation.
Therefore you will see only menu images at first.
After the television channels have been programmed, you will see the following picture(banner)
each time you switch channels:
Channel Number
Program Information Current Favorite The number of soundtrack in current channelSignal Status
● Press the RED ( i ) key in view mode.
● Select the channel by pressing the NUMERICAL 0~9 keys or CH / keys and select
the TV/RADIO key to move to TV or Radio channel.
You will also see this picture each time you change channels.
When you press the TV/RADIO key on the Remote Control Unit, TV and Radio program are
toggled.
Detailed program information
● Press the RED ( i ) key twice while you are viewing a program.
First you will see the banner described above.
After the RED ( i ) key is pressed in the second time, detailed information for current program can
be displayed on another banner, if there is more information. When this information is more than
one page, PG+/PG- can be used for page up and down.
NNoottee : This service depends on service provider.
3. Select Soundtrack
● Press the YELLOW (ALT) key to see the soundtrack list.
● Press the
/
and OK key to select one.
4. Select Videotrack
● Press the YELLOW (ALT) key twice to see the videotrack list.
● Press the
/
and OK key to select one.
5. Service List
● Press the OK key to while you are viewing a program.
● Select list by pressing the TV/RADIO or FAV key.
The icon behind the channel name symbolises
scrambled channel, and the icon behind the
channel name symbolises lock channel.
● Select the channel by pressing the
● Press the OK key to watch that channel.
/
, PG+/PG-.
GB
2. Volume Control
To control the volume level :
● Press the
● Press the MUTE key to turn to silence mode.
● Press the MUTE key again or
/
or VOL +/- keys to adjust the volume level.
/
keys in order to cancel the mute function.
GB-12
The colour key corresponds the following service list.
● GREEN (TEXT) key : Favorites
● YELLOW (ALT) key : Alphabetical
● BLUE (AUDIO) key : Provider
● RED ( i ) key : Frequency
DIGITAL CABLE RECEIVER
GB-13
DCB-9401Z
DCB-9401Z
BASIC FUNCTIONSBASIC FUNCTIONS
5.1 Service Favorites
● Press the GREEN (TEXT) key on the control unit to select the
Favorites list.
● Press the GREEN (TEXT) key to toggle group and channel list.
● Use the
/
, PG+/PG- keys to select a favorite group that
you want.
5.2 Service Alphabetical
● Press the YELLOW (ALT) key on the remote control unit to
select the Alphabetical list.
● Press the YELLOW (ALT) key to toggle group and channel list.
● Use the
/
, PG+/PG- keys to select a Alphabetical group
that you want.
5.3 Service Provider
● Press the BLUE (AUDIO) key on the remote control
unit to select the Provider list.
● Press the BLUE (AUDIO) key to toggle group and channel list.
● Use the
/
you want.
, PG+/PG- keys to select a Provider group that
6. Program Information
EPG-Electronic Program Guide
The electronic program guide gives you a channel list for the
channels.
NNoottee : 1. This service depends on service provider.
2. After receiver recognized the GMT-time from the
signal which takes few seconds, it can display
correct EPG information.
● Press the EPG key while you are viewing a program.
This function is displayed on the screen by using only time.
● GREEN (TEXT) key: Green key is for moving back to the previous date.
● YELLOW (ALT) key : Yellow key is for moving to the next coming date.
● BLUE(AUDIO) key can be used for page up, if there is more information than one page.
● RED( i ) key can be used for page down, if there is more information than one page.
Time interval can be adjusted by press keys as followings on EPG screen:
1 key: 1 hour and 30 minutes 2 key: 30 minutes 3 key: 15 minutes
With the TV/RADIO or FAV key you can browse among the various programs lists.
● Select the channel by pressing
/
, PG+/PG- keys and press OK key to watch this channel.
Current event can be returned by pressing LAST key during moving events on this channel.
● When the TIMER key on the remote control is pressed in the EPG screen, if the current channel
involves an event, timer is set immediately and the set timer is indicated on the EPG screen.
A program that has been set in this way is indicated on Timer Field of Time & Timer Setting.
7. Subtitle
GB
5.4 Service Frequency
● Press the RED ( i ) key on the remote control unit to select
the Frequency list.
● Press the RED ( i ) key to toggle group and channel list.
● Use the
/
, PG+/PG- keys to select a Frequency group
that you want.
When the current broadcasting program provides subtitle,
press the GREEN (TEXT) key to see the current subtitle
language list. If Subtitle is available on current program,
is displayed on the banner after changing program (channel)
or pressing the RED ( i ) key.
To change the subtitle language:
● Press the GREEN (TEXT) key to see the subtitle
language List.
● Use the
● Press the OK key and then the subtitle language you want is displayed.
/
keys to select a subtitle language you want.
The menu display is carefully created and user friendly to assure the easy operation
of the receiver by the user.
DIGITAL CABLE RECEIVER
GB-15GB-14
DCB-9401Z
DCB-9401Z
BASIC FUNCTIONS
OPERATING THE RECEIVER
8. Teletext OSD
When the current broadcasting program provides Teletext OSD,
press the GREEN (TEXT) key twice to see the current
Te letext OSD list.
To change the Teletext OSD:
● Use the
● Press the OK key and then the Teletext OSD you want is
/
keys to select a Teletext OSD you want.
displayed on the screen.
9. Teletext VBI
A television with TV functions supported shall be used.
The system shall operate with the subtitle turned off.
10. Audio Mode
You can choose a mode among left, right or stereo using the
BLUE (AUDIO) key.
To change the audio mode:
● Press the BLUE (AUDIO) key to select the left, right or stereo.
● Press the EXIT key to save and escape from this menu.
Get started for the first time
Before you can view the television or radio program, you must
perform the installation procedure first.
Therefore you will see only “Installation” at first when you plug in
your system.
The Easy Installation gives you the convenience of selecting
language.
The menu will be displayed with the language you have selected.
● Select the language by pressing the
The selected language will be applied on whole menu.
● When you are satisfied with the settings, select confirmation
by pressing / keys, then press the OK key. The message
“Installation procedure in progress. Please wait…” will be
displayed on the screen.
/
key.
Main Menu
After installing your cable system and STB with appropriate
connectors.
● Plug in the AC main power and switch on the receiver.
● Press the MENU key to bring up the main menu.
The following on screen display will appear:
The sub menu topics will be displayed from 1 to 5.
For the sub-menus 1, 2 and 3 you need the PIN Code.
GB
GB-16
DIGITAL CABLE RECEIVER
GB-17
DCB-9401Z
DCB-9401Z
OPERATING THE RECEIVER OPERATING THE RECEIVER
1. Installation
This menu consists of 2 sub-menus:
Scan and Reset to Factory Defaults.
● Select “Installation” in the main menu mode to
select the sub menu.
● Enter the PIN Code.
If you have not entered your own PIN Code then the
PIN Code 0000 applies, which was set at the factory.
1.1 Scan
To tune-in new channels and weak signals, the STB has been
provided with “Scan” where the channel data can be entered
by the user. After selecting the “Scan” from the Installation
Menu, the following screen will be displayed:
● Input the frequency of the Channel you want to find.
● Input the symbol rate of Channel you want to find.
● Select the Modulation of the Channel you want to find.
You can select the value of 16, 32, 64, 128, 256 QAM, or
Automatic.
● Input the Network ID of the Channel you want to find.
Ask your cable operator.
● After select option, press OK key to start the scan process.
2. Channel Organising
The “Channel Organising” menu has three functions:
The “Channel Organising” menu is used to delete All
Channels or to add and remove Favorite Channels or Move
Favorite Channels as you want.
● Enter the PIN Code.
If you have not entered your own PIN Code 0000 applies,
which was set at the factory.
GB
2.1 Delete All Channels
At the request window, press the OK key to delete
all channels and press the MENU / EXIT to exit.
1.2 Reset to Factory Defaults
This to restore the factory set values in case the user has
encountered some problems after changing any values
of channel data and others which may be in error.
At the request window, if you press the OK key, the receiver
will be reset to factory default settings automatically.
NNoottee : This cause your previous settings to be deleted!
GB-18
DIGITAL CABLE RECEIVER
GB-19
DCB-9401Z
DCB-9401Z
OPERATING THE RECEIVER OPERATING THE RECEIVER
2.2 Add and Remove Favorite Channels
You can immediately register the present channel to the
desired Favorite Group.
In addition, you can register a channel to multiple favorite
groups.
● Select the desired Favorite Group(FAV1~FAV9)
using the FAV key.
● Select the desired channel on list using the
/
or
PG+/PG- keys at the TV or RADIO list window.
● Press the RED ( i ) key and then register the selected
channel at the Favorite Group.
● Then press the OK key for confirmation.
You can change TV list or Radio list by the TV/RADIO key and
change favorite list by the FAV key.
● When you press the TV/RADIO key, TV list and Radio list are toggled.
● Press the FAV key to select another favorite list.
To delete channels from Favorite Group:
● Select a channel list to delete with
● Press the RED ( i ) key to delete the selected channel from the favorite channels.
● Press YELLOW (ALT) key for help.
/
or PG+/PG- keys.
2.3 Move Favorite Channels
You can move the position of the favorite channel you want.
● Select the TV/RADIO list with
● Focus the TV/RADIO channel with
● Select channel by pressing the RED ( i ) key.
● Press the
/
or PG+/PG- keys to change the
position of the channel you want, and press the
OK key for confirmation.
● If you want to return the channel to the initial position,
do not press the OK key but press the BLUE (AUDIO) key.
● Press YELLOW (ALT) key for help.
/
keys.
/
or PG+/PG- keys.
3. Parental Lock
This “Parental Lock” feature sets viewing restrictions and
prevents unauthorized access to your STB through the
PIN (Personal Identification Number), which is a 4 digit number.
(The factory preset PIN Code : 0000)
On selecting this menu, you will have two options:
to set lock for any desired channel and to change
your PIN value.
● Enter PIN Code.
If you have not entered your own PIN Code then the
PIN Code 0000 applies, which was set at the factory.
3.1 Set Channel Lock
● Select the TV or RADIO channel window by pressing
the / or TV/RADIO key.
● Focus the channel by pressing the
● Select the channel lock by pressing RED ( i ) key.
● Press the OK key for confirmation.
This will lock the channel. Whenever you need to view
the channel, you will have to enter the PIN at the request
window.
After entering PIN Code to able to access a parental locked
channel, it will work on all parental locked channels.
It means that you can access all parental locked
channels with entering PIN Code on any parental locked
channel successfully.
● Press YELLOW (ALT) key for help.
To cancel the lock :
● Press the RED ( i ) key again in order to cancel the lock.
/
or PG+/PG- keys.
GB
GB-20
DIGITAL CABLE RECEIVER
GB-21
DCB-9401Z
DCB-9401Z
OPERATING THE RECEIVER OPERATING THE RECEIVER
3.2 Change STB PIN code
To change the PIN Code, select the second option
“Change STB PIN code”.
This will take you to the following menu:
In this option, you need to enter the current PIN Code at the first
cursor, and at the second cursor enter the desired PIN Code.
To confirm, you need to enter the new PIN Code again.
Please remember the PIN Code should be a 4 digit numerical
value.
THE FACTORY PRESET PIN CODE : 0 0 0 0.
● Press YELLOW (ALT) key for help.
NNoottee : If you forget the PIN Code, contact your dealer or service provider.
Once you change password, please do not forget and keep well.
4. System Setup
This option enables you to change the factory preset system
settings as per your requirements.
4.1 Language Selection
The “Language Selection” option allows the user to the
desired language of the OSD, Soundtrack, Teletext, Subtitle
or EPG.
For example, even the language for Subtitle can be selected,
it may not be supported because of no Subtitle on the program.
● To accommodate user from different regions speaking
different languages, OSD languages are available
5 languages.
● To select the desired language menu, press the
to change language and press the OK.
● The Soundtrack, Teletext, Subtitle will vary according to the
selected language. Also EPG language will be chosen with
set preferences.
● Press YELLOW (ALT) key for help.
/
keys
GB
GB-22
DIGITAL CABLE RECEIVER
GB-23
DCB-9401Z
DCB-9401Z
OPERATING THE RECEIVER OPERATING THE RECEIVER
4.2 OSD Setting
You can set the OSD transparency, the display time,
Color Scheme and OSD Position.
● Select OSD Transparency level.
The OSD Transparency level from 0 to 100%.
Setting is made with the numeric keys, / keys or
PG+/PG- keys.
/
keys : Setting in increment of 1%.
PG+/PG- keys : Setting in increment of 10%.
NNoottee
: This transparency is NOT applied to color scheme with
“User Defined” option.
● Set the display duration of the information(banner) box
displayed in the screen.
The time ranges from 0.5 to 60.0 seconds.
Setting is made with the numeric keys,
/
keys : Adjusting in increment of 0.5sec.
PG+/PG- keys : Adjusting in increment of 1 sec.
● Press YELLOW (ALT) key for help.
● Set the Color Scheme :
You can change color according to your preference.
(i.e background, text, symbol, line, etc)
/
keys : Select the color scheme mode.
Color scheme 1 : Changes the menu to sky blue color.
Color scheme 2 : Changes the menu to green color.
Color scheme 3 : Changes the menu to dark brown color.
User defined : Sets the color according to user preference.
EPG colors : Sets the color in the EPG menu.
Default : Sets the initial color scheme.
NNoottee
: Color scheme 1, 2 and 3 may be changed in the future
by upgrading software.
/
keys or PG+/PG- keys.
To set User defined mode or EPG color mode
● Press the GREEN (TEXT) key.
The item which you want to change will appear.
● Move the item which you want to change using the
/
keys.
● Set the color you want using the
● Press the OK key to set.
/
keys.
To see the help message, press the YELLOW (ALT) key.
OSD Position
● Place the cursor on the position you want, and press the
/
keys or / keys until the screen moves to the position you want.
The screen will move to the position you want.
4.3 Media Settings
You can set the various Media settings you want.
Place the cursor on this sub menu and press the OK key.
● Press the
press the / keys to select the option.
● Press the OK key to confirm.
● Press the MENU/EXIT keys to exit the menu.
● TV system : PAL only.
● Select the TV type according to your TV :
STANDARD 4 : 3 ratio or WIDE SCREEN 16 : 9 ratio type.
● Select the aspect ratio conversion :
Letter Box, Pan & Scan, Mixed or Full.
● Select the Video Signal Type :
Composite, Composite+RGB.
● Select the Dolby digital auto selection : On or Off
● Select the Subtitle automatic selection : Hard of hear., On, or Off
● Press YELLOW (ALT) key for help.
/
keys to move the sub items and
GB
GB-24
DIGITAL CABLE RECEIVER
GB-25
DCB-9401Z
DCB-9401Z
OPERATING THE RECEIVER OPERATING THE RECEIVER
4.4 Time & Timer Setting
1) Time
● Place the cursor on this sub menu.
/
● Press
set mode.
● If you will select Manual mode, press
in Time Zone.
GMT is referred to the standard time of Greenwich by
broadcasting signal. This cannot be changed.
2) Timer
15 timers are supported including timer(s) from EPG.
● Select the timer number on ‘Timer’ using
● Press the
reserve : Daily, Every Sunday, Every Monday, Every Tuesday,
Every Wednesday, Every Thursday, Every Friday, Every Saturday, Once.
If the timer is set from EPG screen, EPG is displayed on ‘Event Repetition’.
● Press the Numerical (0~9) keys to set the time you want and press the
/
Time’ is same as one on ’Switch-off Time’, this timer works for 24 hours.
● Select TV program to set the event program by pressing
When you press the TV/RADIO key, TV program and Radio program are toggled.
● Even you can set timers on Daily and Every Monday or Every Sunday, etc.
The priority has the repetition event which is less. For example, when you set timers
on Once and daily, ‘Once’ will work in stead of ‘Daily’ at that day. If the timer is
running, ‘Running’ message with a timer number is displayed on ‘Timer’.
● Press YELLOW (ALT) key for help.
keys to toggle between Auto and Manual Time Zone
/
to change local time
/
keys from 1 to 15.
/
keys to choose event repetition you want to
keys to choose a switch time you want to reserve. If set time on ‘Switch-on
/
keys.
4.5 System Information
If you have to contact your service provider or a service center
they might ask for information available from this menu.
Place the cursor on this sub menu and press the OK key.
The following will be the on-screen display.
● Press YELLOW (ALT) key for help.
4.6 Software Upgrade
You can download and upgrade the system software of the receiver through a specific channel
through a specific channel designated by the broadcaster.
The distributor will provide you with more information about that.
If you select to download a new software version, all your previous settings, access code and
favourite channels etc. will be erased! Downloading may take a while. During downloading, don’t
turn off the receiver.
● Press YELLOW (ALT) key for help.
5. Embedded Conax
When you insert the card supplied from Conax, you can see
the program for Conax.
GB
GB-26
DIGITAL CABLE RECEIVER
GB-27
DCB-9401Z
DCB-9401Z
TECHNICAL SPECIFICATIONSTROUBLESHOOTING
Problem Possible cause Solution of the problem
No display LED on Power cord Power cord plug in correctly
the front panel; not plugged in correctly
No power supply
No pictures on the screen Receiver in Standby mode; Set receiver to “On”;
No sound Audio cord connected Check connection and correct;
Remote Control does not Batteries dead or inserted Point remote control towards the
operate directly incorrectly Receiver.
Poor picture quality Signal strength too low Check the signal strength in
On-Screen Error Message Antenna cable not connected Check connection and correct;
“Searching for signal” or not tight;
On-Screen Error Message Receiver not yet set Scanning of in “Installation” menu
“Channel data does not
exist.”
On-Screen Error Messages: Smartcard: (depend on model)
“Please check the - not plugged in correctly; Check the Smartcard.
Smartcard”; - not plugged in. “Insert the Smartcard.”
“Please insert the
Smartcard”.
On-Screen Error Messages: No access to this channel Check that you subscribe to this channel.
“No access” If the STB has been switched off for a
SCART not connected tightly Check connection and correct;
to video output of television;
incorrect channel or video Check channel and video output and
output selected on television correct (TV instruction manual)
incorrectly;
Volume level = 0; Increase volume on television set;
Muting active Press the MUTE key
Replace batteries or insert correctly
the “Installation” menu, correct
alignment of your signal cable
incorrect position of the Check position and correct,
signal; Check the signal strength in
the “Installation” menu
longer period of time, turn on the STB,
select any channel, and wait for
authorization for up to 60 minutes.
Power supply
Type : SMPS
Input Voltage : AC 100 - 240V~, 50/60 Hz
Fuse rating : 250 V/T1.6 AH
Power Consumption : Max. 10W
Stand by : 7W
Tuner & Demodulator
Input Frequency : VHF,UHF BAND(50~870 MHz)
DEMODULATION : QAM DVB-C
SYMBOL RATE : MAX 7 Msps
Constellation : 16, 32, 64, 128, 256 QAM
CABLE OUT : LOOPOUT FOR ANALOG RECEIVER
Video decoder
System decoding : MPEG 2 ISO/IEC 13818
(Transport Stream)
Profile and level : MPEG 2 MP@ML (4:2:2)
Data rate : 1~ 15 Mb/s
Video formats : 4:3 (normal) & 16:9 (widescreen)
Picture resolution : 720(H) x 576(V) x 50 fields/sec
Audio Decoder
System decoding : MPEG 1 ISO/IEC 11172~3 layer I & II
Audio mode : single channel, dual channel, stereo,
joint stereo
Sampling frequency : 32, 44.1, 48 KHz
NNoottee : The specification of the STB may be changed without notice in advance.
GB
DISPOSAL
The device, packaging material (e.g. Styrofoam) and the batteries must never be disposed
of with household refuse.
Please obtain appropriate information about the regulations in your community, and dispose
of all refuse in accordance with regulations at the separate locations provided.
DIGITAL CABLE RECEIVER
GB-29GB-28
DCB-9401Z
TECHNICAL SPECIFICATIONS
BASE-BAND AUDIO/VIDEO OUTPUT
VIDEO
Video Type : PAL
Interface : 2 SCART (AV1, AV2)
Impedance : 75Ω
Output level : 1Vp-p
AUDIO
Interface : 2 SCART (TV, VCR)
Impedance : 600Ω
Output level : 3.0Vp-p max (controllable)
Frequency response : 3dB (20~15kHz)
DIGITAL AUDIO (S/PDIF) : Connector : Fiber-Optic
MEMORY
Flash : 2MB
SDRAM : 8MB
PHISICAL SPECIFICATION
Size (W x D x H) : 233 x 176 x 38 mm
Weight (Net) : 0.95Kg
DCB-9401Z
MEMO
GB
GB-30
DIGITAL CABLE RECEIVER
GB-31
Loading...
