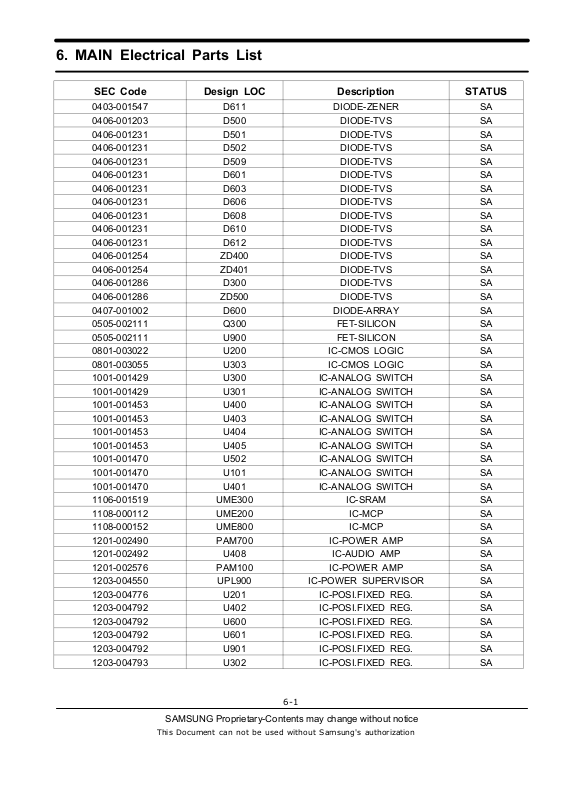

6. MAIN Electrical Parts List
SEC Code Design LOC Description STATUS
0403-001547 D611 DIODE-ZENER SA
0406-001203 D500 DIODE-TVS SA
0406-001231 D501 DIODE-TVS SA
0406-001231 D502 DIODE-TVS SA
0406-001231 D509 DIODE-TVS SA
0406-001231 D601 DIODE-TVS SA
0406-001231 D603 DIODE-TVS SA
0406-001231 D606 DIODE-TVS SA
0406-001231 D608 DIODE-TVS SA
0406-001231 D610 DIODE-TVS SA
0406-001231 D612 DIODE-TVS SA
0406-001254 ZD400 DIODE-TVS SA
0406-001254 ZD401 DIODE-TVS SA
0406-001286 D300 DIODE-TVS SA
0406-001286 ZD500 DIODE-TVS SA
0407-001002 D600 DIODE-ARRAY SA
0505-002111 Q300 FET-SILICON SA
0505-002111 U900 FET-SILICON SA
0801-003022 U200 IC-CMOS LOGIC SA
0801-003055 U303 IC-CMOS LOGIC SA
1001-001429 U300 IC-ANALOG SWITCH SA
1001-001429 U301 IC-ANALOG SWITCH SA
1001-001453 U400 IC-ANALOG SWITCH SA
1001-001453 U403 IC-ANALOG SWITCH SA
1001-001453 U404 IC-ANALOG SWITCH SA
1001-001453 U405 IC-ANALOG SWITCH SA
1001-001470 U502 IC-ANALOG SWITCH SA
1001-001470 U101 IC-ANALOG SWITCH SA
1001-001470 U401 IC-ANALOG SWITCH SA
1106-001519 UME300 IC-SRAM SA
1108-000112 UME200 IC-MCP SA
1108-000152 UME800 IC-MCP SA
1201-002490 PAM700 IC-POWER AMP SA
1201-002492 U408 IC-AUDIO AMP SA
1201-002576 PAM100 IC-POWER AMP SA
1203-004550 UPL900 IC-POWER SUPERVISOR SA
1203-004776 U201 IC-POSI.FIXED REG. SA
1203-004792 U402 IC-POSI.FIXED REG. SA
1203-004792 U600 IC-POSI.FIXED REG. SA
1203-004792 U601 IC-POSI.FIXED REG. SA
1203-004792 U901 IC-POSI.FIXED REG. SA
1203-004793 U302 IC-POSI.FIXED REG. SA
6-1
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 2
Main Electrical Parts List
SEC Code Design LOC Description STATUS
1203-004960 U500 IC-DC/DC CONVERTER SA
1203-005072 UPL300 IC-POWER SUPERVISOR SA
1204-002907 U102 IC-TUNER SA
1205-003082 UCP200 IC-MODEM SA
1205-003192 UCP800 IC-MODEM SA
1205-003210 U503 IC-CODEC SA
1205-003214 U409 IC-CODEC SA
1205-003278 U700 IC-TRANSCEIVER SA
1205-003283 U100 IC-TRANSCEIVER SA
1205-003419 BT100 IC-TRANSCEIVER SA
1404-001221 VR200 THERMISTOR-NTC SA
1404-001221 VR800 THERMISTOR-NTC SA
1405-001138 V800 VARISTOR SA
2007-000070 L401 R-CHIP SA
2007-000070 L402 R-CHIP SA
2007-000138 R112 R-CHIP SA
2007-000138 R324 R-CHIP SA
2007-000138 R325 R-CHIP SA
2007-000138 R403 R-CHIP SA
2007-000138 R406 R-CHIP SA
2007-000138 R414 R-CHIP SA
2007-000138 R415 R-CHIP SA
2007-000138 R416 R-CHIP SA
2007-000138 R520 R-CHIP SA
2007-000140 R105 R-CHIP SA
2007-000140 R213 R-CHIP SA
2007-000140 R318 R-CHIP SA
2007-000140 R907 R-CHIP SA
2007-000141 R306 R-CHIP SA
2007-000141 R516 R-CHIP SA
2007-000141 R517 R-CHIP SA
2007-000141 R817 R-CHIP SA
2007-000141 R818 R-CHIP SA
2007-000143 R107 R-CHIP SA
2007-000143 R700 R-CHIP SA
2007-000143 R705 R-CHIP SA
2007-000143 R706 R-CHIP SA
2007-000143 R707 R-CHIP SA
2007-000143 R709 R-CHIP SA
2007-000143 R822 R-CHIP SA
2007-000148 R106 R-CHIP SA
2007-000148 R200 R-CHIP SA
6-2
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 3
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2007-000148 R201 R-CHIP SA
2007-000148 R205 R-CHIP SA
2007-000148 R206 R-CHIP SA
2007-000148 R211 R-CHIP SA
2007-000148 R214 R-CHIP SA
2007-000148 R224 R-CHIP SA
2007-000148 R401 R-CHIP SA
2007-000148 R412 R-CHIP SA
2007-000148 R600 R-CHIP SA
2007-000148 R601 R-CHIP SA
2007-000148 R602 R-CHIP SA
2007-000148 R910 R-CHIP SA
2007-000148 U902 R-CHIP SA
2007-000157 R228 R-CHIP SA
2007-000157 R229 R-CHIP SA
2007-000157 R230 R-CHIP SA
2007-000157 R420 R-CHIP SA
2007-000157 R825 R-CHIP SA
2007-000159 R320 R-CHIP SA
2007-000162 R108 R-CHIP SA
2007-000162 R109 R-CHIP SA
2007-000162 R113 R-CHIP SA
2007-000162 R202 R-CHIP SA
2007-000162 R209 R-CHIP SA
2007-000162 R210 R-CHIP SA
2007-000162 R225 R-CHIP SA
2007-000162 R304 R-CHIP SA
2007-000162 R307 R-CHIP SA
2007-000162 R308 R-CHIP SA
2007-000162 R309 R-CHIP SA
2007-000162 R310 R-CHIP SA
2007-000162 R311 R-CHIP SA
2007-000162 R312 R-CHIP SA
2007-000162 R313 R-CHIP SA
2007-000162 R314 R-CHIP SA
2007-000162 R319 R-CHIP SA
2007-000162 R321 R-CHIP SA
2007-000162 R510 R-CHIP SA
2007-000162 R511 R-CHIP SA
2007-000162 R512 R-CHIP SA
2007-000162 R514 R-CHIP SA
2007-000162 R519 R-CHIP SA
6-3
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 4
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2007-000162 R802 R-CHIP SA
2007-000162 R804 R-CHIP SA
2007-000162 R805 R-CHIP SA
2007-000162 R806 R-CHIP SA
2007-000162 R808 R-CHIP SA
2007-000162 R809 R-CHIP SA
2007-000162 R810 R-CHIP SA
2007-000162 R901 R-CHIP SA
2007-000162 R906 R-CHIP SA
2007-000170 R220 R-CHIP SA
2007-000170 R221 R-CHIP SA
2007-000170 R322 R-CHIP SA
2007-000170 R515 R-CHIP SA
2007-000171 L403 R-CHIP SA
2007-000171 L404 R-CHIP SA
2007-000171 R222 R-CHIP SA
2007-000171 R303 R-CHIP SA
2007-000171 R400 R-CHIP SA
2007-000171 R402 R-CHIP SA
2007-000171 R411 R-CHIP SA
2007-000171 R413 R-CHIP SA
2007-000171 R419 R-CHIP SA
2007-000171 R421 R-CHIP SA
2007-000171 R506 R-CHIP SA
2007-000171 R518 R-CHIP SA
2007-000171 R522 R-CHIP SA
2007-000171 R523 R-CHIP SA
2007-000171 R524 R-CHIP SA
2007-000171 R525 R-CHIP SA
2007-000171 R606 R-CHIP SA
2007-000171 R701 R-CHIP SA
2007-000171 R702 R-CHIP SA
2007-000171 R703 R-CHIP SA
2007-000171 R801 R-CHIP SA
2007-000171 R811 R-CHIP SA
2007-000172 R110 R-CHIP SA
2007-000172 R111 R-CHIP SA
2007-000172 R417 R-CHIP SA
2007-000172 R418 R-CHIP SA
2007-000174 R800 R-CHIP SA
2007-000242 R814 R-CHIP SA
2007-000758 R207 R-CHIP SA
6-4
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 5
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2007-000758 R212 R-CHIP SA
2007-000758 R316 R-CHIP SA
2007-000758 R603 R-CHIP SA
2007-000758 R909 R-CHIP SA
2007-000932 R712 R-CHIP SA
2007-000932 R713 R-CHIP SA
2007-001288 R714 R-CHIP SA
2007-001295 R503 R-CHIP SA
2007-001295 R504 R-CHIP SA
2007-001303 R323 R-CHIP SA
2007-001319 R216 R-CHIP SA
2007-001319 R218 R-CHIP SA
2007-001333 R317 R-CHIP SA
2007-001333 R500 R-CHIP SA
2007-001333 R502 R-CHIP SA
2007-001339 R908 R-CHIP SA
2007-003001 R710 R-CHIP SA
2007-007008 R715 R-CHIP SA
2007-007008 R716 R-CHIP SA
2007-007092 R711 R-CHIP SA
2007-007100 R903 R-CHIP SA
2007-007107 R203 R-CHIP SA
2007-007107 R803 R-CHIP SA
2007-007107 R807 R-CHIP SA
2007-007137 R404 R-CHIP SA
2007-007137 R405 R-CHIP SA
2007-007137 R407 R-CHIP SA
2007-007137 R408 R-CHIP SA
2007-007142 R505 R-CHIP SA
2007-007142 R604 R-CHIP SA
2007-007311 R305 R-CHIP SA
2007-007312 R605 R-CHIP SA
2007-007318 R315 R-CHIP SA
2007-007318 R409 R-CHIP SA
2007-007318 R410 R-CHIP SA
2007-007334 R507 R-CHIP SA
2007-007334 R823 R-CHIP SA
2007-007489 R104 R-CHIP SA
2007-007573 R300 R-CHIP SA
2007-007573 R820 R-CHIP SA
2007-007981 R501 R-CHIP SA
2007-008354 R301 R-CHIP SA
6-5
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 6
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2203-000233 C107 C-CHIP;CHIP SA
2203-000233 C114 C-CHIP;CHIP SA
2203-000233 C124 C-CHIP;CHIP SA
2203-000233 C131 C-CHIP;CHIP SA
2203-000233 C316 C-CHIP;CHIP SA
2203-000254 C514 C-CHIP;CHIP SA
2203-000254 C716 C-CHIP;CHIP SA
2203-000278 C111 C-CHIP;CHIP SA
2203-000278 C122 C-CHIP;CHIP SA
2203-000278 C126 C-CHIP;CHIP SA
2203-000278 C402 C-CHIP;CHIP SA
2203-000278 C409 C-CHIP;CHIP SA
2203-000278 C701 C-CHIP;CHIP SA
2203-000278 C720 C-CHIP;CHIP SA
2203-000311 C127 C-CHIP;CHIP SA
2203-000311 C614 C-CHIP;CHIP SA
2203-000330 C117 C-CHIP;CHIP SA
2203-000386 C116 C-CHIP;CHIP SA
2203-000386 C902 C-CHIP;CHIP SA
2203-000425 C219 C-CHIP;CHIP SA
2203-000425 C317 C-CHIP;CHIP SA
2203-000425 C343 C-CHIP;CHIP SA
2203-000425 C500 C-CHIP;CHIP SA
2203-000425 C502 C-CHIP;CHIP SA
2203-000425 C518 C-CHIP;CHIP SA
2203-000425 C519 C-CHIP;CHIP SA
2203-000425 C900 C-CHIP;CHIP SA
2203-000438 C132 C-CHIP;CHIP SA
2203-000438 C617 C-CHIP;CHIP SA
2203-000466 C710 C-CHIP;CHIP SA
2203-000466 C713 C-CHIP;CHIP SA
2203-000489 C724 C-CHIP;CHIP SA
2203-000627 C320 C-CHIP;CHIP SA
2203-000679 C526 C-CHIP;CHIP SA
2203-000679 C812 C-CHIP;CHIP SA
2203-000696 C110 C-CHIP;CHIP SA
2203-000696 C112 C-CHIP;CHIP SA
2203-000812 C119 C-CHIP;CHIP SA
2203-000812 C120 C-CHIP;CHIP SA
2203-000812 C123 C-CHIP;CHIP SA
2203-000812 C140 C-CHIP;CHIP SA
2203-000812 C141 C-CHIP;CHIP SA
6-6
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 7
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2203-000812 C142 C-CHIP;CHIP SA
2203-000812 C143 C-CHIP;CHIP SA
2203-000812 C144 C-CHIP;CHIP SA
2203-000812 C202 C-CHIP;CHIP SA
2203-000812 C204 C-CHIP;CHIP SA
2203-000812 C208 C-CHIP;CHIP SA
2203-000812 C210 C-CHIP;CHIP SA
2203-000812 C214 C-CHIP;CHIP SA
2203-000812 C325 C-CHIP;CHIP SA
2203-000812 C420 C-CHIP;CHIP SA
2203-000812 C421 C-CHIP;CHIP SA
2203-000812 C717 C-CHIP;CHIP SA
2203-000812 C721 C-CHIP;CHIP SA
2203-000812 C722 C-CHIP;CHIP SA
2203-000812 C723 C-CHIP;CHIP SA
2203-000812 C815 C-CHIP;CHIP SA
2203-000812 C905 C-CHIP;CHIP SA
2203-000812 R708 C-CHIP;CHIP SA
2203-000854 C312 C-CHIP;CHIP SA
2203-000854 C802 C-CHIP;CHIP SA
2203-000854 C805 C-CHIP;CHIP SA
2203-000854 C808 C-CHIP;CHIP SA
2203-000854 C811 C-CHIP;CHIP SA
2203-000854 C918 C-CHIP;CHIP SA
2203-000870 C105 C-CHIP;CHIP SA
2203-000870 C106 C-CHIP;CHIP SA
2203-000995 C501 C-CHIP;CHIP SA
2203-000995 C709 C-CHIP;CHIP SA
2203-000995 C712 C-CHIP;CHIP SA
2203-001072 R704 C-CHIP;CHIP SA
2203-001201 C705 C-CHIP;CHIP SA
2203-001239 C441 C-CHIP;CHIP SA
2203-001239 C442 C-CHIP;CHIP SA
2203-001239 C511 C-CHIP;CHIP SA
2203-001239 C512 C-CHIP;CHIP SA
2203-001239 C513 C-CHIP;CHIP SA
2203-001385 C706 C-CHIP;CHIP SA
2203-001385 C707 C-CHIP;CHIP SA
2203-002525 C517 C-CHIP;CHIP SA
2203-002668 C108 C-CHIP;CHIP SA
2203-005050 C113 C-CHIP;CHIP SA
2203-005050 C121 C-CHIP;CHIP SA
6-7
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 8
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2203-005050 C711 C-CHIP;CHIP SA
2203-005281 C139 C-CHIP;CHIP SA
2203-005288 C704 C-CHIP;CHIP SA
2203-005390 C148 C-CHIP;CHIP SA
2203-005393 C618 C-CHIP;CHIP SA
2203-005393 C619 C-CHIP;CHIP SA
2203-005393 C620 C-CHIP;CHIP SA
2203-005395 C137 C-CHIP;CHIP SA
2203-005444 C147 C-CHIP;CHIP SA
2203-005482 C206 C-CHIP;CHIP SA
2203-005482 C211 C-CHIP;CHIP SA
2203-005482 C216 C-CHIP;CHIP SA
2203-005482 C401 C-CHIP;CHIP SA
2203-005482 C403 C-CHIP;CHIP SA
2203-005482 C406 C-CHIP;CHIP SA
2203-005482 C410 C-CHIP;CHIP SA
2203-005482 C416 C-CHIP;CHIP SA
2203-005482 C417 C-CHIP;CHIP SA
2203-005482 C418 C-CHIP;CHIP SA
2203-005482 C432 C-CHIP;CHIP SA
2203-005482 C437 C-CHIP;CHIP SA
2203-005482 C438 C-CHIP;CHIP SA
2203-005482 C439 C-CHIP;CHIP SA
2203-005482 C504 C-CHIP;CHIP SA
2203-005482 C505 C-CHIP;CHIP SA
2203-005482 C507 C-CHIP;CHIP SA
2203-005482 C508 C-CHIP;CHIP SA
2203-005482 C509 C-CHIP;CHIP SA
2203-005482 C510 C-CHIP;CHIP SA
2203-005482 C700 C-CHIP;CHIP SA
2203-005482 C702 C-CHIP;CHIP SA
2203-005482 C719 C-CHIP;CHIP SA
2203-005482 C725 C-CHIP;CHIP SA
2203-005482 C809 C-CHIP;CHIP SA
2203-005482 C810 C-CHIP;CHIP SA
2203-005482 C820 C-CHIP;CHIP SA
2203-005482 C901 C-CHIP;CHIP SA
2203-005483 C817 C-CHIP;CHIP SA
2203-005496 C133 C-CHIP;CHIP SA
2203-005496 C200 C-CHIP;CHIP SA
2203-005496 C201 C-CHIP;CHIP SA
2203-005496 C203 C-CHIP;CHIP SA
6-8
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 9
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2203-005496 C205 C-CHIP;CHIP SA
2203-005496 C207 C-CHIP;CHIP SA
2203-005496 C209 C-CHIP;CHIP SA
2203-005496 C213 C-CHIP;CHIP SA
2203-005496 C215 C-CHIP;CHIP SA
2203-005496 C426 C-CHIP;CHIP SA
2203-005496 C427 C-CHIP;CHIP SA
2203-005496 C430 C-CHIP;CHIP SA
2203-005496 C431 C-CHIP;CHIP SA
2203-006048 C125 C-CHIP;CHIP SA
2203-006048 C128 C-CHIP;CHIP SA
2203-006048 C129 C-CHIP;CHIP SA
2203-006048 C130 C-CHIP;CHIP SA
2203-006048 C300 C-CHIP;CHIP SA
2203-006048 C326 C-CHIP;CHIP SA
2203-006048 C503 C-CHIP;CHIP SA
2203-006048 C529 C-CHIP;CHIP SA
2203-006048 C615 C-CHIP;CHIP SA
2203-006048 C616 C-CHIP;CHIP SA
2203-006048 C800 C-CHIP;CHIP SA
2203-006048 C801 C-CHIP;CHIP SA
2203-006048 C803 C-CHIP;CHIP SA
2203-006048 C804 C-CHIP;CHIP SA
2203-006048 C806 C-CHIP;CHIP SA
2203-006048 C807 C-CHIP;CHIP SA
2203-006048 C813 C-CHIP;CHIP SA
2203-006048 C814 C-CHIP;CHIP SA
2203-006257 C301 C-CHIP;CHIP SA
2203-006257 C302 C-CHIP;CHIP SA
2203-006257 C305 C-CHIP;CHIP SA
2203-006257 C308 C-CHIP;CHIP SA
2203-006257 C313 C-CHIP;CHIP SA
2203-006257 C323 C-CHIP;CHIP SA
2203-006257 C331 C-CHIP;CHIP SA
2203-006257 C332 C-CHIP;CHIP SA
2203-006257 C333 C-CHIP;CHIP SA
2203-006257 C903 C-CHIP;CHIP SA
2203-006257 C908 C-CHIP;CHIP SA
2203-006257 C911 C-CHIP;CHIP SA
2203-006257 C915 C-CHIP;CHIP SA
2203-006257 C919 C-CHIP;CHIP SA
2203-006260 C423 C-CHIP;CHIP SA
6-9
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 10
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2203-006260 C425 C-CHIP;CHIP SA
2203-006348 C318 C-CHIP;CHIP SA
2203-006399 C217 C-CHIP;CHIP SA
2203-006399 C221 C-CHIP;CHIP SA
2203-006399 C315 C-CHIP;CHIP SA
2203-006399 C324 C-CHIP;CHIP SA
2203-006399 C339 C-CHIP;CHIP SA
2203-006399 C342 C-CHIP;CHIP SA
2203-006399 C419 C-CHIP;CHIP SA
2203-006399 C422 C-CHIP;CHIP SA
2203-006399 C506 C-CHIP;CHIP SA
2203-006399 C601 C-CHIP;CHIP SA
2203-006399 C602 C-CHIP;CHIP SA
2203-006399 C605 C-CHIP;CHIP SA
2203-006399 C906 C-CHIP;CHIP SA
2203-006562 C146 C-CHIP;CHIP SA
2203-006562 C220 C-CHIP;CHIP SA
2203-006562 C311 C-CHIP;CHIP SA
2203-006562 C321 C-CHIP;CHIP SA
2203-006562 C329 C-CHIP;CHIP SA
2203-006562 C336 C-CHIP;CHIP SA
2203-006562 C340 C-CHIP;CHIP SA
2203-006562 C412 C-CHIP;CHIP SA
2203-006562 C414 C-CHIP;CHIP SA
2203-006562 C415 C-CHIP;CHIP SA
2203-006562 C424 C-CHIP;CHIP SA
2203-006562 C600 C-CHIP;CHIP SA
2203-006562 C603 C-CHIP;CHIP SA
2203-006562 C606 C-CHIP;CHIP SA
2203-006562 C910 C-CHIP;CHIP SA
2203-006562 C917 C-CHIP;CHIP SA
2203-006681 C100 C-CHIP;CHIP SA
2203-006681 C104 C-CHIP;CHIP SA
2203-006681 C134 C-CHIP;CHIP SA
2203-006681 C135 C-CHIP;CHIP SA
2203-006824 C303 C-CHIP;CHIP SA
2203-006824 C309 C-CHIP;CHIP SA
2203-006824 C314 C-CHIP;CHIP SA
2203-006824 C328 C-CHIP;CHIP SA
2203-006824 C515 C-CHIP;CHIP SA
2203-006824 C904 C-CHIP;CHIP SA
2203-006824 C907 C-CHIP;CHIP SA
6-10
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 11
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2203-006825 C304 C-CHIP;CHIP SA
2203-006825 C522 C-CHIP;CHIP SA
2203-006838 C101 C-CHIP;CHIP SA
2203-006838 C102 C-CHIP;CHIP SA
2203-006838 C103 C-CHIP;CHIP SA
2203-006838 C118 C-CHIP;CHIP SA
2203-006838 C136 C-CHIP;CHIP SA
2203-006838 C212 C-CHIP;CHIP SA
2203-006838 C327 C-CHIP;CHIP SA
2203-006838 C407 C-CHIP;CHIP SA
2203-006838 C408 C-CHIP;CHIP SA
2203-006838 C413 C-CHIP;CHIP SA
2203-006838 C440 C-CHIP;CHIP SA
2203-006838 C521 C-CHIP;CHIP SA
2203-006838 C523 C-CHIP;CHIP SA
2203-006838 C604 C-CHIP;CHIP SA
2203-006838 C909 C-CHIP;CHIP SA
2203-006838 C914 C-CHIP;CHIP SA
2203-006838 U406 C-CHIP;CHIP SA
2203-006841 C337 C-CHIP;CHIP SA
2203-006841 C338 C-CHIP;CHIP SA
2203-006842 C115 C-CHIP;CHIP SA
2203-006890 C516 C-CHIP;CHIP SA
2203-007147 C335 C-CHIP;CHIP SA
2203-007195 C334 C-CHIP;CHIP SA
2404-001225 TA100 C-TA;CHIP SA
2404-001226 TA405 C-TA;CHIP SA
2404-001381 C322 C-TA;CHIP SA
2404-001381 TA300 C-TA;CHIP SA
2404-001381 TA900 C-TA;CHIP SA
2404-001396 TA402 C-TA;CHIP SA
2404-001396 TA403 C-TA;CHIP SA
2404-001430 TA404 C-TA;CHIP SA
2404-001506 TA101 C-TA;CHIP SA
2404-001506 TA600 C-TA;CHIP SA
2404-001506 TA700 C-TA;CHIP SA
2404-001516 TA400 C-TA;CHIP SA
2404-001516 TA401 C-TA;CHIP SA
2703-001178 L110 INDUCTOR-SMD SA
2703-001729 L702 INDUCTOR-SMD SA
2703-001729 L704 INDUCTOR-SMD SA
2703-001751 L111 INDUCTOR-SMD SA
6-11
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 12
Main Electrical Parts List
SEC Code Design LOC Description STATUS
2703-001786 L103 INDUCTOR-SMD SA
2703-001786 L700 INDUCTOR-SMD SA
2703-002170 L108 INDUCTOR-SMD SA
2703-002170 L109 INDUCTOR-SMD SA
2703-002314 L102 INDUCTOR-SMD SA
2703-002544 L703 INDUCTOR-SMD SA
2703-002558 L701 INDUCTOR-SMD SA
2703-002596 L106 INDUCTOR-SMD SA
2703-002608 C708 INDUCTOR-SMD SA
2703-002861 L300 INDUCTOR-SMD SA
2703-003064 L107 INDUCTOR-SMD SA
2703-003103 L101 INDUCTOR-SMD SA
2703-003103 L105 INDUCTOR-SMD SA
2703-003182 L506 INDUCTOR-SMD SA
2801-004455 OSC700 CRYSTAL_SMD SA
2801-004466 OSC300 CRYSTAL_SMD SA
2801-004466 OSC900 CRYSTAL_SMD SA
2801-004587 OSC100 CRYSTAL_SMD SA
2801-004587 OSC101 CRYSTAL_SMD SA
2801-004682 OSC500 CRYSTAL_SMD SA
2901-001286 F604 FILTER-EMI SMD SA
2901-001315 F200 FILTER-EMI SMD SA
2901-001408 F500 FILTER-EMI SMD SA
2901-001418 F605 FILTER-EMI SMD SA
2901-001469 F501 FILTER-EMI SMD SA
2901-001469 F502 FILTER-EMI SMD SA
2901-001469 F600 FILTER-EMI SMD SA
2901-001469 F601 FILTER-EMI SMD SA
2901-001469 F602 FILTER-EMI SMD SA
2901-001469 F603 FILTER-EMI SMD SA
2901-001498 F606 FILTER-EMI SMD SA
2901-001498 F607 FILTER-EMI SMD SA
2904-001744 F700 FILTER-SAW SA
2909-001299 F100 FILTER-LC SA
2911-000087 F101 DUPLEXER-FEM SA
3301-001534 L200 BEAD-SMD SA
3301-001534 L201 BEAD-SMD SA
3301-001534 L400 BEAD-SMD SA
3301-001534 L405 BEAD-SMD SA
3301-001534 L505 BEAD-SMD SA
3301-001659 L100 BEAD-SMD SA
3404-001152 TAC600 SWITCH TACT SA
6-12
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 13
Main Electrical Parts List
SEC Code Design LOC Description STATUS
3404-001152 TAC601 SWITCH TACT SA
3404-001152 TAC602 SWITCH TACT SA
3404-001152 TAC603 SWITCH TACT SA
3705-001358 RFS700 CONNECTOR-COAXIAL SA
3705-001421 RFS100 CONNECTOR-COAXIAL SA
3708-002222 CN500 CONNECTOR-FPC/FFC/PIC SA
3709-001392 CD300 CONNECTOR-CARD EDGE SA
3709-001447 SIM300 CONNECTOR-CARD EDGE SA
3709-001447 SIM900 CONNECTOR-CARD EDGE SA
3710-002081 MOT600 SOCKET-INTERFACE SA
3710-002499 IFC500 SOCKET-INTERFACE SA
3711-005728 HEA601 HEADER-BOARD TO BOARD SA
3711-005962 HEA600 HEADER-BOARD TO BOARD SA
3711-006137 BTC600 HEADER-BATTERY SA
4302-001181 BAT300 BATTERY-LI(2ND) SA
Please consult the GSPN website (Samsung Portal) for the most recent version of the product's
part list.
6-13
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Page 14
Main Electrical Parts List
6-14
SAMSUNG Proprietary-Contents may change without notice
This Document can not be used without Samsung's authorization
Loading...
