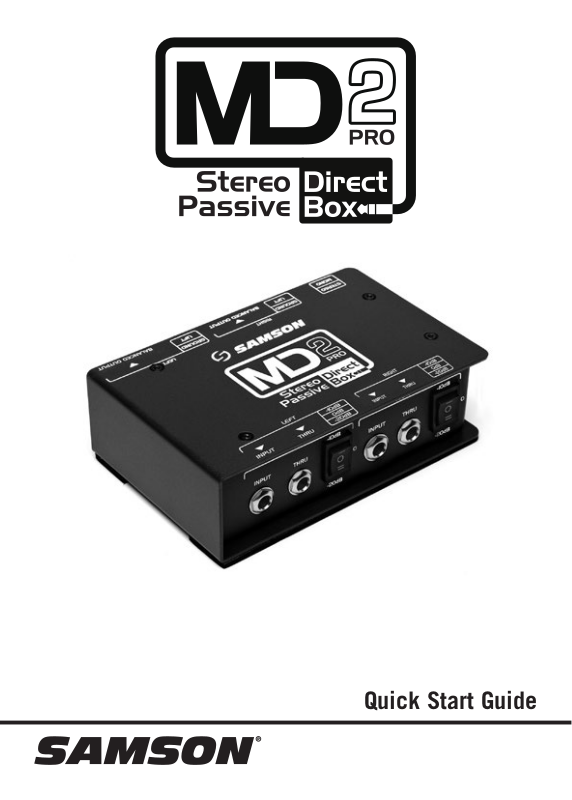

Samson S-Max MD2 Pro User Manual [en, de, es, fr, it]

Quick Start Guide

If you want to dispose this product, do not mix it with general
household waste. There is a separate collection system for used
electronic products in accordance with legislation that requires

proper treatment, recovery and recycling.
Private household in the 28 member states of the EU, in Switzerland
and Norway may return their used electronic products free of charge to
designated collection facilities or to a retailer (if you purchase a similar
new one).
For Countries not mentioned above, please contact your local authorities
for a correct method of disposal.
By doing so you will ensure that your disposed product undergoes the
necessary treatment, recovery and recycling and thus prevent potential
negative effects on the environment and human health.

Copyright 2016, Samson Technologies Corp.
v3
Samson Technologies Corp.
45 Gilpin Avenue
Hauppauge, New York 11788-8816
Phone: 1-800-3-SAMSON (1-800-372-6766)
Fax: [phone]
www.samsontech.com

Introduction

A direct insertion box, or DI box, converts unbalanced, high impedance,
signals to balanced, low impedance signals providing the facility for
connecting audio into a mixer’s microphone input. Samson’s S-Max
Direct Boxes combines premium sound circuitry with durable, roadwor­thy construction to provide high-quality signal connection solutions for
live and studio applications. The Samson MD2 ProProfessional Stereo
Passive Direct Box offers a variety of DI solutions for live sound and
recording applications. You can connect all kinds of audio signals like
those from keyboards, drum machines, mixers, guitars, and outboard
signal processors.

Featuring two of Samson’s STLX Faraday shielded transformer, which
deliver an extended, flat frequency response, ultra-low distortion, and
eliminates hum and RF interference. The MD2 Pro balanced output
provide a clean signal, that is lesssusceptible to noise when compared
to an unbalanced cable, which allows for running longer lengths of
cables.Another benefit from a balanced connection is CMR (Common
Mode Rejection), which provides cancellation of interference (hums and
buzzes), while leaving the original signal pure.

The THRU jacks enables you to tap off the signal from the input and
pass the signal to an amplifier or monitor without affecting the original
sound. This can eliminate the need for miking the guitar amplifier,
which in many cases is preferable, especially as more bands are using
in-ear monitors. The Stereo/Mono switch mixes the two input channels
together for situations where the number of audio channels is at a
premium.

With proper care and maintenance, your MD2 Pro will operate trou­ble-free for many years. Should your direct box ever require servicing,
a Return Authorization (RA) number must be obtained before shipping
your unit to Samson. Without this number, the unit will not be accepted.
Please call Samson at 1-800-3SAMSON (1-800-372-6766) for an RA
number prior to shipping your unit. If your direct box was purchased
outside of the United States, contact your local distributor for warranty
details and service information.

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

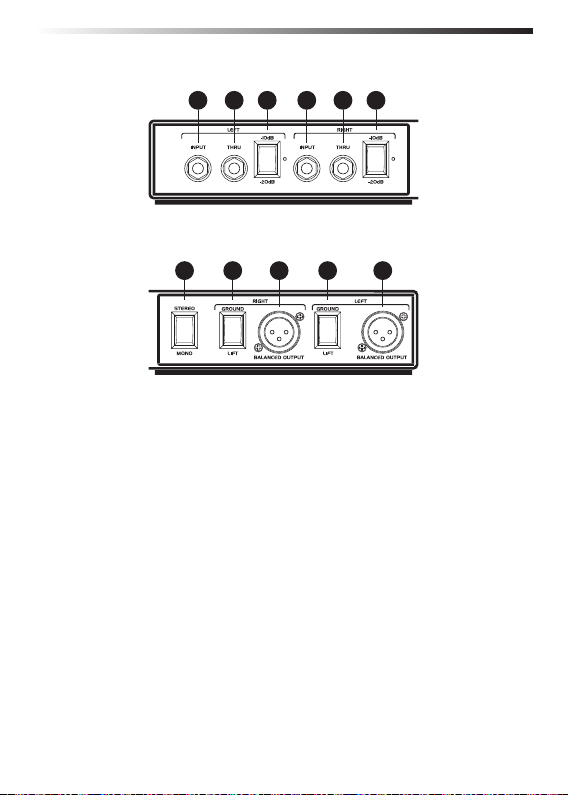

Callouts

1 2 3 1 2 3

Front

4 5 6 5 6

Rear

1. INPUT Jacks – 1/4” hi-Z input jacks for connecting for instrument,

and line level signals.

2. THRU Jacks – 1/4” outputs for passing the input signal through to a

stage amplifier or monitor system.

3. -10dB / -20dB Pad switch – When engaged, the input level is atten-

uated by either -10dB or -20dB to prevent distortion.

4. STEREO/MONO Switch – When the switch is in the STEREO position,

each input is routed to its corresponding output. In the MONO
position, the Left and Right input signals are summed together and
fed to both Left and Right Output jacks.

5. GROUND LIFT Switches – When the switch is engaged, the input

ground (shield) is disconnected.

6. BALANCED OUTPUT Jacks – Male XLR low-Z connectors.

Setup

The MD2 Pro can be quite useful on stage or in the studio for connect­ing unbalanced audio sources or instruments with pickups. By utilizing
the MD2 Pro, the signal can be sent cleanly for long distances while
benefiting from the low noise and common mode rejection provided by

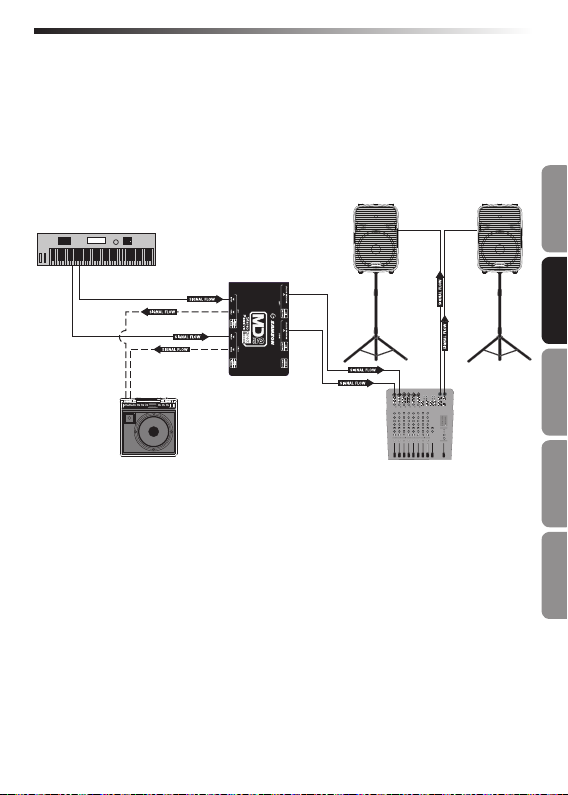

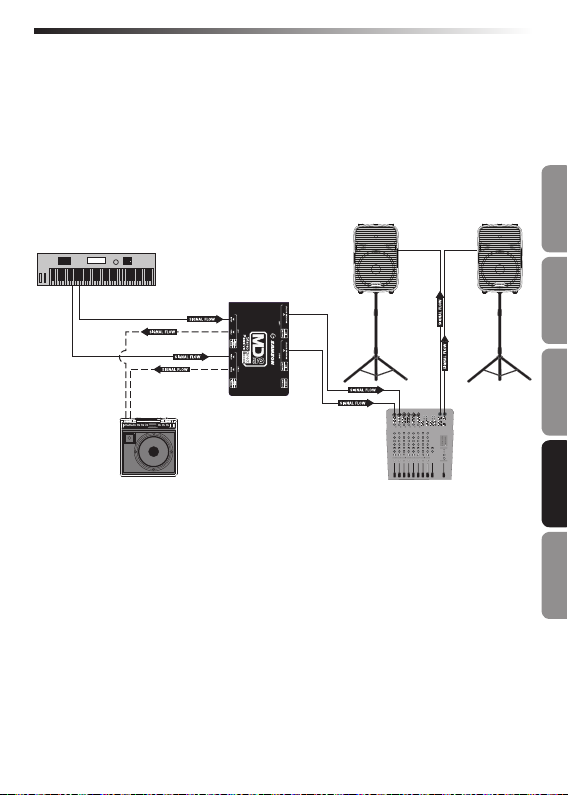

the balanced low-level output. The diagram following shows a typical
hook-up for a stereo keyboard connected to a keyboard amplifier and a

PA system.

• Set the volume controls of your audio system to the off position.

• Connect your instrument or other audio source to the MD2 Pro

INPUT jacks.

• Connect the THRU outputs to a monitor speaker or sub-mixer.

• Connect the BALANCED OUTPUT jacks to the microphone inputs

of a mixer or other audio device.

• Raise the level of the audio system to the appropriate level.

• If you hear a hum or buzz set the GROUND LIFT switch to the

LIFT position.

• If you hear distortion, set the pad switch to either the -10dB or

-20dB position. You may need to adjust the input level of the
mixer to make up for the attenuated signal.

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Specifications

Type Stereo Passive Direct Box
Frequency Response 18Hz to 40kHz ±0.1dB
Maximum Input +20dBu 0.35% THD
Dynamic Range >100dB @ Balanced Output
Noise Floor -117dB
Total harmonic distortion <0.03% from 20Hz to 40kHz
Input impedance 400kΩ (Stereo Switch Position)

Output Impedance 250Ω ±20%
Transformer Two STLX Faraday Shielded Transformers
Transformer Ratio 15:1
Input PAD Switch 0dB, -10dB, -20dB
Ground Lift Switch Disconnects XLR pin-1 (Output)
Stereo/Mono Switch Sums stereo inputs to both outputs
Connectors 1/4” Phone Jack, unbalanced (In & Thru)

Construction 14 gauge steel chassis
Dimensions 6.1” x 3.93” x 1.92”

Weight 2.08lb

>10k (Mono Switch Position)

XLR, balanced (Output)

155mm x 100mm x 49mm

946g

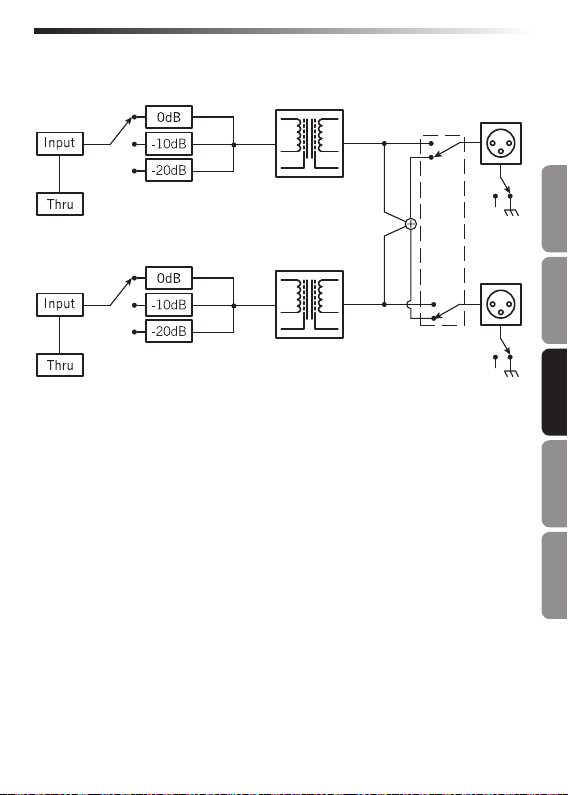

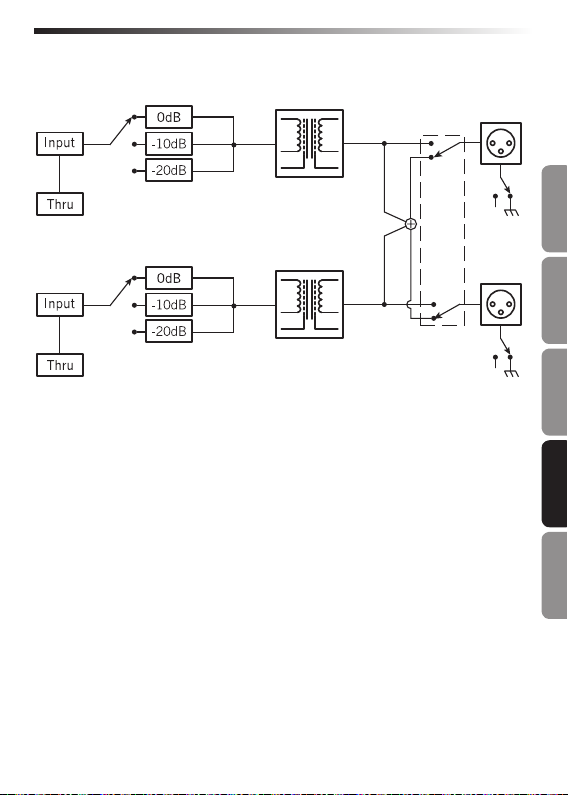

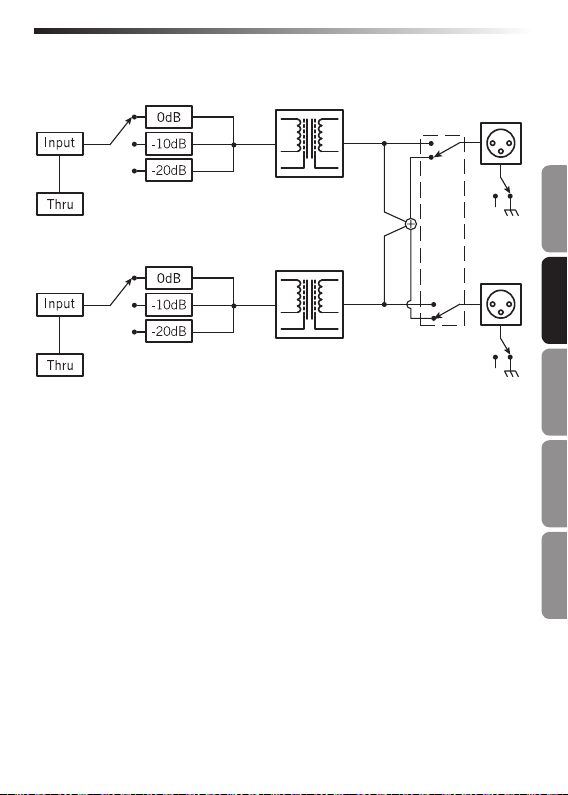

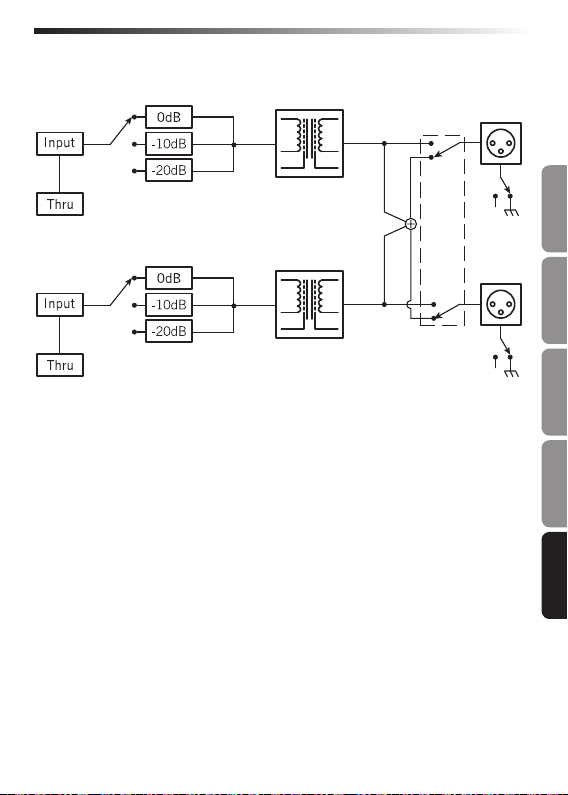

Block Diagram

Pad

Pad

Transformer

Faraday

Shielded

Transformer

Faraday

Shielded

Stereo/

Mono

SW

Balanced

Output

Ground Lift

Balanced

Output

Ground Lift

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Pour mettre ce produit au rebut, ne le mélangez pas aux ordures

ménagères. Il existe un système de collecte séparée pour les pro-

duits électroniques usagés, conformément à la législation qui pré-

voit le traitement, la récupération et le recyclage corrects.
Les ménages dans les 28 états membres de l'UE, en Suisse et en Nor­vège peuvent mettre au rebut leurs produits électroniques usagés gratui­tement auprès d'installations de collecte agréées ou auprès d'un détail­lant (si vous achetez un produit neuf similaire).
Pour les pays non mentionnés ci-dessus, veuillez contacter les autorités
locales pour connaitre la méthode de traitement appropriée.
Ce faisant, vous vous assurerez que votre produit subit le traitement,
la récupération et le recyclage nécessaires et prévenez ainsi les effets
négatifs potentiels sur l'environnement et la santé humaine.

Introduction

Une boîte d'insertion directe, ou boîte DI, convertit les signaux asymé­triques à haute impédance en des signaux à basse impédance, ce qui
permet l'installation d'un branchement audio dans l'entrée micro de
la console.Les boîtiers S-Max Direct Samson allient un circuit audio
premium à une construction durable et robuste pour fournir des solu­tions de connexion de signaux de haute qualité pour les applications
live et studio. Le Samson MD2 ProProfessionnel Stereo Passive Direct
Box offre une variété de solutions DI pour les applications audio live
et d'enregistrement. Vous pouvez relier toutes sortes de signaux audio
comme ceux de boîtes à rythmes, de tables de mixage, de claviers, de
guitares, de processeurs de signaux externes.

Disposant de deux transformateurs blindés STLX Faraday Samson, qui
offrent une réponse étendue, à fréquence plane, une distorsion extrê­mement faible, et qui élimine le ronflement et les interférences RF. La
sortie MD2 Pro équilibrée fournit un signal propre, qui est moins sen­sible au bruit par rapport à un câble non équilibré, qui permet de faire
courir de plus grandes longueurs de câbles.Un autre avantage d'une
connexion équilibrée est le mode CMR (Réjection de mode commun),
qui prévoit l'annulation de l'interférence (ronflements et bourdonne­ments), tout en laissant le signal d'origine pure.

Les jacks THRU vous permettent d'exploiter le signal à partir de l'entrée
et de transmettre le signal à un amplificateur ou un moniteur sans affec­ter le son d'origine.Ceci peut éviter d'avoir à placer un micro au niveau
de l'ampli de guitare, ce qui, dans bien des cas, est préférable d'autant
que de plus en plus de groupes utilisent des oreillettes de retour. Le
sélecteur Stéréo/Mono mêle les deux canaux d'entrée ensemble pour les
situations où le nombre de canaux audio est primordial.

Grâce à un entretien et une utilisation corrects, vous profiterez de votre
MD2 Pro pendant de nombreuses années. Si votre boîtier DI doit être
réparé, vous devez demander un numéro RA (Autorisation de retour:
Return Authorization) avant d'expédier votre appareil à Samson. Sans ce
numéro, l'unité ne sera pas acceptée. Veuillez appeler Samson au nu­méro 1-800-3SAMSON (1-800-372-6766) pour obtenir un numéro RA
avant d'expédier votre appareil. Si vous avez acheté votre boîtier DI en
dehors des États-Unis, contactez votre distributeur local pour en savoir
plus sur la garantie et les services d'entretien.

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Références

1 2 3 1 2 3

Avant

4 5 6 5 6

Arrière

1. Entrée Jack - Jack d'entrée 6,35mm hi-Z pour le branchement à

des instruments et des signaux de niveau de ligne.

2. Jacks THRU - Sortie 6,35mm pour faire passer le signal d'entrée

grâce à un système d'amplificateur ou de retour de scène.

3. Commutateur d'atténuateur -10dB / -20dB – Lorsqu'il est engagé, le

niveau d'entrée est atténué de -10dB ou -20dB pour prévenir la
distorsion.

4. Commutateur STEREO/MONO – Lorsque l'interrupteur est en position

stéréo, chaque entrée est dirigée vers sa sortie correspondante.
Dans la position MONO, les signaux d'entrée gauche et droite sont
additionnés et envoyés aux prises jacks de sortie gauche et droite.

5. Commutateurs GROUND LIFT - Quand il est engagé, la terre d'entrée

(blindage) est débranchée.

6. Jacks BALANCED OUTPUT - Branchements mâle XLR low-Z.

Réglage

Le MD2 Pro peut être très utile sur scène ou en studio pour connecter des
sources audio asymétriques ou des instruments avec micros. En utilisant
le MD2 Pro, le signal peut être envoyé de manière propre sur de longues
distances tout en bénéficiant d'un faible bruit et de la réjection de mode

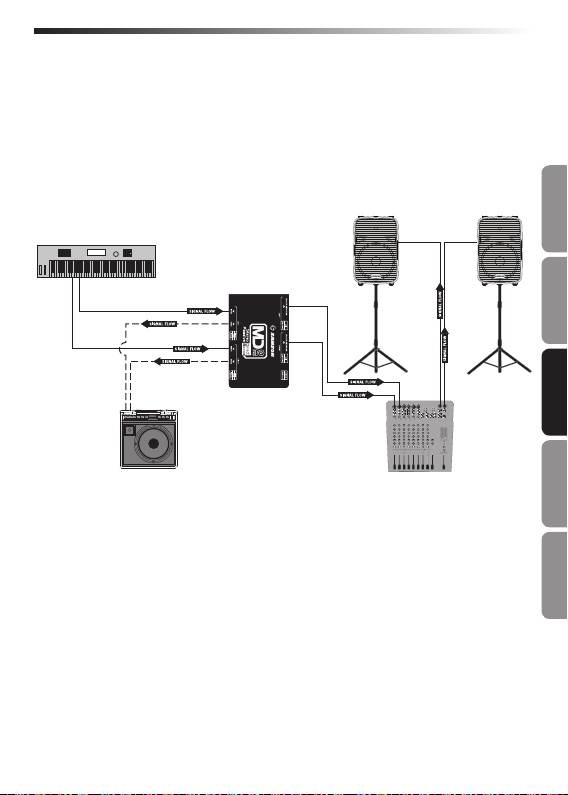

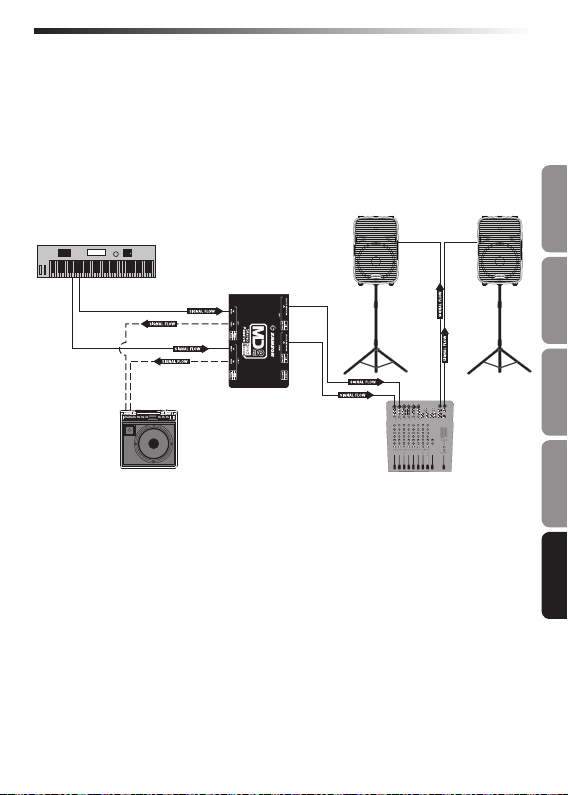

commun fournie par la sortie symétrique de bas niveau. Le diagramme qui
suit illustre un branchement typique pour un clavier stéréo connecté à un

amplificateur de clavier et un système de sonorisation.

• Réglez les commandes de volume de votre système audio sur la

position arrêt.

• Branchez votre instrument ou toute autre source audio aux jacks

INPUT du MD2 Pro.

• Branchez les sorties THRU à un haut-parleur de retour ou une table

de mixage secondaire.

• Branchez les prises jack de sortie symétrique, BALANCED OUTPUT,

aux entrées de microphone de la table de mixage ou tout autre
périphérique audio.

• Montez le niveau du système audio au niveau approprié.

• Si vous entendez un ronronnement ou un buzz réglez le commuta-

teur GROUND LIFT en position LIFT.

• Si vous entendez une distorsion, placez le bloc de commutation en

position -10dB ou -20dB. Vous devrez peut-être ajuster le niveau
d'entrée de la table de mixage pour compenser le signal atténué.

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Spécifications

Type Boîtier direct passif stéréo
Réponse en fréquence 18Hz à 40kHz ±0,1dB
Entrée maximale +20dB 0,35% THD
Plage dynamique > 100dB @ sortie symétrique
Plancher de bruit -117dB
Distorsion harmonique totale < 0,03% de 20Hz à 40kHz
Impédance d'entrée 400kΩ (Position du commutateur stéréo)

Sortie impédance 250Ω ±20%
Transformateur Deux transformateurs blindés STLX Fara-

day
Rapport du transformateur 15:1
Commutateur PAD d'entrée 0dB, -10dB, -20dB
Commutateur Ground Lift Déconnecte la broche XLR 1 (sortie)
Commutateur Stereo/Mono Rassemble les entrées stéréo vers les

deux sorties
Connecteurs Jack 6,35mm, asymétrique (In & Thru)

Construction Bâti en acier de calibre 14
Dimensions 6.1” x 3.93” x 1.92”

Poids 2.08lb

> 10 k (Position de l'interrupteur Mono)

XLR symétriques (sortie)

155mm x 100mm x 49mm

946g

Schéma fonctionnel

Pad

Pad

Transformer

Faraday

Shielded

Transformer

Faraday

Shielded

Stereo/

Mono

SW

Balanced

Output

Ground Lift

Balanced

Output

Ground Lift

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Entsorgen Sie dieses Gerät nach Ende seiner Nutzungsdauer bitte

nicht als Restmüll. Nutzen Sie bitte die in Ihrer Region bestehenden

Entsorgungsmöglichkeiten (Sammelsystem) für Elektronikprodukte.

Mit einer fachgerechten Entsorgung ermöglichen Sie ordnungsgemäße

Handhabung, Aufbereitung und Wiederverwendung gemäß den gesetz-

lichen Bestimmungen.
Privathaushalte in den 28 Mitgliedsstaaten der EU, in der Schweiz und in
Norwegen können gebrauchte elektronische Geräte kostenlos in den dafür
vorgesehenen Sammelstellen oder beim Einzelhändler (bei Kauf eines ähnli­chen Neugeräts) abgeben.
In allen anderen als den genannten Ländern wenden Sie sich zwecks ord­nungsgemäßer Entsorgung bitte an die für Ihren Ort zuständige Behörde.
So gehen Sie sicher, dass das von Ihnen entsorgte Produkt ordnungsgemäß
gehandhabt, aufgearbeitet oder recycelt wird, und leisten einen wichtigen
Beitrag zum Schutz von Umwelt und Gesundheit.

Einführung

Eine Direct Insertion Box, oder DI-Box, wandelt asymmetrische Signale
mit hoher Impedanz in symmetrische Signale mit niedriger Impedanz
um. Dies ermöglicht, Audio an den Mikrofoneingang eines Mischpults
anzuschließen. Samsons S-Max Direct Boxes kombinieren erstklassige
Sound-Schaltkreise mit einer robusten, gut transportablen Konstruktion,
um hochwertige Signalverbindungen für Live- und Studioanwendungen zu
bieten. Die Samson MD2 ProProfessional Stereo Passive Direct Box bietet
eine Vielzahl an DI-Lösungen für Live-Sound und Aufnahmeanwendungen.
Sie können alle Arten von Audiosignalen, beispielsweise von Keyboards,
Drum Machines, Mischpulten, Gitarren und externen Signalprozessoren
anschließen.

Mit zwei von Samsons STLX-Transformatoren mit Faraday-Abschirmung,
die einen erweiterten, flachen Frequenzgang, ultrageringe Verzerrung lie­fern und Netzbrummen und RF-Intererenz eliminieren. Das symmetrische
Output der MD2 Pro bietet ein sauberes Signal, das weniger anfällig für
Rauschen ist als ein asymmetrisches Kabel. Dadurch können längere Kabel
verlegt werden.Ein weiterer Vorteil eines symmetrischen Anschlusses ist die
Gleichtaktunterdrückung (Common Mode Rejection, CMR) zur Beseitigung
von Interferenzen (Summen und Brummen), während das Originalsignal
rein bleibt.

Die Buchse THRU ermöglicht, das Signal vom Eingang abzugreifen und
an einen Verstärker oder Monitor weiterzuleiten, ohne den Originalsound
zu beeinträchtigen.Dadurch braucht der Gitarrenverstärker eventuell nicht
mehr mit einem Mikro versehen zu werden. Das ist gelegentlich vorzuziehen,
besonders seit mehr Bands In-Ohr-Monitore verwenden. Der Schalter Stereo/
Mono mischt die beiden Eingangskanäle zusammen, für Situationen, in
denen die Anzahl der Audiokanäle auf einem Höchststand ist.

Wenn Sie Ihre MD2Pro mit angemessener Sorgfalt behandeln, funktioniert
sie jahrelang problemlos. Sollte Ihre Direct Box einmal gewartet werden müs­sen, besorgen Sie sich vor der Rücksendung Ihrer Einheit an Samson bitte
eine Return Authorization (RA) Number (Rücksendeberechtigungsnummer).
Ohne eine solche Nummer müssen wir das eingeschickte Gerät leider zurück­weisen. Sie können sich telefonisch unter +1-800-3SAMSON (+1-800-372-

6766) an Samson wenden. Erfragen Sie eine Umtauschberechtigungsnum­mer und schicken Sie anschließend Ihr Gerät ein. Wenn Sie Ihre Direct Box
außerhalb der USA erworben haben, wenden Sie sich bitte an einen Händler
in Ihrer Umgebung. Dort erhalten Sie alle für Garantie, Wartung und Repara­turen wichtigen Informationen.

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Beschriftungen

1 2 3 1 2 3

Vorderseite

4 5 6 5 6

Rückseite

1. INPUT-Buchsen – Eingangsbuchsen (6,5mm (1/4 Zoll)), um Instru-

mente anzuschließen und für Bezugspegelsignale.

2. THRU-Buchsen – Ausgänge (6,5mm (1/4Zoll)), um das Eingangssignal

durch den Bühnenverstärker oder ein Monitorsystem durchzuschleifen.

3. -10dB/- 20dB Druckschalter – Wenn er eingeschaltet ist, wird der

Eingangspegel um entweder -10dB oder -20dB abgeschwächt, um
Verzerrung zu verhindern.

4. Schalter STEREO/MONO – Wenn der Schalter auf der Position STEREO

steht, wird jedes Eingangssignal an seinen entsprechenden Ausgang
geroutet. In der Position MONO werden die Eingangssignale Links und
Rechts zusammengefasst, und beide werden an die Ausgangsbuchsen
Links und Rechts gespielt.

5. Schalter GROUND LIFT – Wenn der Schalter aktiv ist, wird die Verbin-

dung zur Eingangserdung (Abschirmung) unterbrochen.

6. BALANCED OUTPUT Buchsen – Männlicher XLR-Low-Z-Steckverbinder.

Einstellungen

Die MD2Pro kann auf der Bühne oder im Studio ziemlich nützlich sein, um
asymmetrische Audioquellen oder Instrumente mit Abnehmern anzuschlie­ßen. Durch Nutzung der MD2Pro kann das Signal sauber über große Dis­tanzen gesandt werden und dabei von der Geräuscharmut und Gleichtaktun­terdrückung des symmetrischen, niedrigpegeligen Ausgangs profitieren. Das
folgende Diagramm zeigt einen typischen Schaltplan für ein Stereokeyboard,
das mit einem Keyboardverstärker und einem PA-System verbunden ist.

• Stellen Sie die Laustärkeregler Ihres Audiosystems auf die Position Off

(Aus).

• Schließen Sie Ihr Instrument oder eine andere Audioquelle an die MD2

Pro INPUT-Buchsen an.

• Verbinden Sie die THRU-Ausgänge mit einem Monitorlautsprecher oder

Submixer.

• Verbinden Sie die BALANCED OUTPUT-Buchsen mit den Mikrofonein-

gängen eines Mischpults oder anderen Audiogeräts.

• Erhöhen Sie den Pegel des Audiosystems auf das angemessene Niveau.

• Falls Sie ein Summen oder Brummen hören, stellen Sie den Schalter

GROUND LIFT auf die Position LIFT.

• Falls Sie Verzerrungen wahrnehmen, stellen Sie den Druckschalter auf

die Position -10dB oder -20dB. Möglicherweise müssen Sie den
Eingangspegel des Mischpults anpassen, um das abgeschwächte Signal
auszugleichen.

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Technische Daten

Typ Stereo Passive Direct Box
Frequenzgang 18Hz – 40kHz ±0,1dB
Maximale Eingangsleistung +20dBu 0,35% THD
Dynamikumfang 100dB@Symmetrischer Ausgang
Grundrauschen -117dB
Total Harmonic Distortion <0,03% von 20Hz bis 40kHz
Eingangswiderstand 400kΩ (Schalterposition Stereo)

Ausgangsimpedanz 250Ω ±20%
Transformator Zwei STLX-Transformatoren mit Faraday-Ab-

schirmung
Transformator Verhältnis 15:1
PAD-Schalter Input 0dB, -10dB, 1-20dB
Schalter Ground Lift Unterbricht die Verbindung mit dem XLR

Pin-1 (Ausgabe)
Schalter Stereo/Mono Leitet Stereo-Eingangssignale zusammenge-

fasst zu beiden Ausgängen
Anschlussbuchsen 6,5mm (1/4Zoll) Klinkenstecker, asymmet-

Konstruktion Stahlchassis, 14Gauge
Abmessungen 6,1”x3,93”x1,92”

Gewicht 2,08lb

>10k (Schalterposition Mono)

risch (In und Thru)
XLR symmetrisch (Ausgang)

155mmx100mmx49mm

946g

Blockdiagramm

Pad

Pad

Transformer

Faraday

Shielded

Transformer

Faraday

Shielded

Stereo/

Mono

SW

Balanced

Output

Ground Lift

Balanced

Output

Ground Lift

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Si desea desechar este producto, no lo mezcle con los residuos

domésticos de tipo general. Existe un sistema de recogida por

separado para los productos electrónicos, de conformidad con la

legislación que requiere un tratamiento, recuperación y reciclaje

adecuados.
Los domicilios particulares de los 28 estados miembro de la UE, y de
Suiza y Noruega, pueden devolver sus productos electrónicos usados sin
cargo alguno en instalaciones de recogida designadas o a un vendedor
(en caso de que usted comprara uno nuevo similar).
Para los Países no mencionados arriba, por favor, póngase en contacto
con sus autoridades locales para informarse sobre un método de elimi­nación correcto.
Haciéndolo así, tendrá la seguridad de que su producto desechado se
somete al tratamiento, recuperación y reciclaje necesarios y, de esta
manera, evitará efectos potencialmente negativos en el entorno y la sa­lud humana.

Introducción

Una caja de inserción directa, en inglés DI Box, convierte señales de alta
impedancia no balanceadas a señales de baja impedancia balanceadas, ofre­ciendo la posibilidad de conectar señales de audio en la entrada de micrófo­no de una mesa de mezclas.Las S-Max Direct Boxes de Samson combinan
una circuitería de sonido de calidad superior con una construcción duradera
y a prueba de desplazamientos, para ofrecer soluciones de conexión de
señal de alta calidad para aplicaciones tanto en directo como en estudio. La
Samson MD2 ProProfessional Stereo Passive Direct Box ofrece una variedad
de soluciones de inserción directa (DI) para aplicaciones de sonido en vivo
y grabación. Usted puede conectar toda clase de señales de audio, como las
procedentes de teclados, cajas de ritmo, mezcladoras, guitarras y procesa­dores de señal externos.

Cuenta con dos de los transformadores blindados STLX Faraday de Samson,
que ofrecen una respuesta de frecuencia ampliada y plana, una distorsión
increíblemente baja, y eliminan los zumbidos y las interferencias causadas
por las radiofrecuencias. La salida balanceada de la MD2 Pro proporciona
una señal limpia, menos susceptible al ruido cuando se compara con un
cable no balanceado, lo cual permite tender cables de mayores longitu­des.Otra ventaja de una conexión balanceada es el RMC (Rechazo de Modo
Común), que proporciona cancelación de interferencia (rumores y zumbidos)
dejando al mismo tiempo la señal pura.

Los conectores THRU le permiten desviar la señal de la entrada y pasar la
señal a un amplificador o monitor sin afectar al sonido original.Esto puede
eliminar la necesidad de microfonear el amplificador de la guitarra, lo cual
en muchos casos es preferible, en especial dado que cada vez más grupos
utilizan monitores intra-auriculares. El conmutador Stereo/Mono unifica los
dos canales de entrada para aquellas situaciones en las que el número de
canales de audio es elevado.

Con un cuidado y mantenimiento adecuados, su MD2 Pro funcionará sin
problemas durante muchos años. En el caso de que su caja directa necesitara
ser reparada, deberá obtener un número de autorización de devolución (Re­turn Authorization, RA) antes de expedir su unidad a Samson. Sin este núme­ro, su unidad no será aceptada. Por favor, llame a Samson al 1-800-3SAM­SON (1-800-372-6766) para obtener un número de RA antes de expedir su
unidad. Si su caja directa fue adquirida fuera de los Estados Unidos, póngase
en contacto con su distribuidor local para conocer detalles acerca de la ga­rantía e información sobre reparaciones.

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Leyendas

1 2 3 1 2 3

Parte delantera

4 5 6 5 6

Parte trasera

1. Conectores INPUT– Conectores de entrada de 1/4” de alta impedan-

cia, para la conexión de instrumentos y señales a nivel de línea.

2. Conectores THRU – Salidas de 1/4” para pasar la señal de entrada

a través de un amplificador de escenario o sistema de monitores.

3. Interruptor Pad de -10dB / -20dB – Al activarse, la señal de entrada

se atenúa ya -10dB o -20dB para evitar distorsión.

4. Conmutador STEREO/MONO – Cuando el conmutador está en la posi-

ción STEREO, cada entrada es encaminada a su salida correspon­diente. En la posición MONO, las señales de entrada Izquierda y
Derecha se suman y son dirigidas conjuntamente a los conectores
de salida Izquierda y Derecha.

5. GROUND LIFT (interruptor de masa) – Al activarse el interruptor, se

desconecta la entrada de señal de masa (blindaje).

6. BALANCED OUTPUT (salida balanceada) – Conectores XLR macho de

baja impedancia.

Instalación

La MD2 Pro puede resultar bastante útil en directo o en el estudio para
conectar fuentes de audio no balanceado o instrumentos con pastillas.
Utilizando la MD2 Pro, la señal puede enviarse de forma limpia a largas
distancias beneficiándose al mismo tiempo del bajo nivel de ruido y del
rechazo del modo común que proporciona la salida balanceada de bajo
nivel. El diagrama siguiente muestra una conexión típica de un teclado
estéreo conectado a un amplificador de teclado y un sistema de PA.

• Ajuste los controles de volumen de su sistema de audio a la posi-

ción off (desconectado).

• Conecte su instrumento u otra fuente de sonido a los conectores

INPUT de la MD2 Pro.

• Conecte las salidas THRU a un altavoz monitor o una sub-mez-

cladora.

• Conecte los conectores BALANCED OUTPUT a las entradas de

micrófono de una mezcladora u otro dispositivo de audio.

• Eleve el nivel del sistema de audio hasta el nivel apropiado.

• Si escucha un rumor o zumbido, ajuste el conmutador GROUND

LIFT (interruptor de masa) a su posición LIFT.

• Si oye distorsión, ajuste el interruptor pad a su posición -10dB

o -20dB. Puede que necesite ajustar el nivel de entrada de la
mezcladora para compensar la señal atenuada.

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Especificaciones

Tipo Caja directa pasiva estéreo
Respuesta de frecuencia 18Hz a 40kHz ±0,1dB
Entrada máxima +20dBu 0,35% THD
Rango dinámico >100dB @ Salida balanceada
Ruido de fondo -117dB
Distorsión armónica total <0,03% de 20Hz a 40kHz
Impedancia de entrada 400kΩ (posición de conmutador en esté-

Impedancia de salida 250Ω ±20%
Transformador Dos transformadores blindados STLX

Faraday
Relación de transformación 15:1
Conmutador PAD entrada 0dB, -10dB, -20dB
Interruptor de masa Desconecta XLR pin-1 (Salida)
Conmutador Stereo/Mono Envía entradas estéreo unificadas hacia

ambas salidas
Conectores Tipo jack de 1/4”, no balanceado (Entra-

Construcción Chasis de acero de calibre 14
Dimensiones 6,1” x 3,93” x 1,92”

Peso 2,08lb

reo)
>10k (posición de conmutador en mono)

da & Thru)
XLR, balanceado (Salida)

155mm x 100mm x 49mm

946g

Diagrama de bloques

Pad

Pad

Transformer

Faraday

Shielded

Transformer

Faraday

Shielded

Stereo/

Mono

SW

Balanced

Output

Ground Lift

Balanced

Output

Ground Lift

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Se si desidera smaltire il prodotto, non gettarlo insieme ai rifiuti

domestici. Esiste un sistema di raccolta separata per gli appa-

recchi elettronici usati, conformemente alla legislazione che ne

impone il corretto trattamento, recupero e riciclaggio.
Gli utenti privati dei 28 stati membri dell'UE, Svizzera e Norvegia pos­sono portare gratuitamente i propri apparecchi elettronici usati presso le
apposite strutture di raccolta o al rivenditore (quando si acquista di un
nuovo prodotto simile).
Gli utenti privati dei Paesi non compresi tra quelli summenzionati de­vono contattare le autorità locali per conoscere la corretta modalità di
smaltimento.
In questo modo il prodotto sarà sottoposto al trattamento, recupero e
riciclaggio necessari, prevenendo i potenziali effetti negativi sull'am­biente e la salute umana.

Introduzione

Una DI box converte i segnali ad alta impedenza sbilanciati in segnali
a bassa impedenza bilanciati, permettendo di collegare l'audio all'u­scita microfono di un mixer.Le DI box S-Max di Samson combinano
una circuiteria audio di alta qualità e una struttura robusta per offrire
collegamenti audio impeccabili sia live che in studio. La DI box stereo
passiva professionale MD2 Pro di Samson offre diverse soluzioni DI
per esibizioni dal vivo e registrazioni. È possibile collegare qualsiasi
sorgente audio: tastiere, drum machine, mixer, chitarre e processori di
segnali outboard.

È dotata di due trasformatori schermati STLX Faraday che offrono una
risposta in frequenza estesa e una distorsione estremamente bassa eli­minando hum e interferenze RF. L'uscita bilanciata della MD2 Pro for­nisce un segnale nitido, meno suscettibile al rumore rispetto a un cavo
sbilanciato e permettendo l'uso di cavi più lunghi.Un altro vantaggio di
un collegamento bilanciato è il CMR (reiezione di modo comune), che
elimina le interferenze (hum e rumori di fondo) lasciando inalterato il
segnale originale.

I jack THRU permettono di ricevere il segnale in ingresso e trasferirlo
a un amplificatore o un monitor senza incidere sul suono originale.Ciò
elimina la necessità di microfonare l'amplificatore per chitarra, preferi­bile in molti casi e in particolare perché sempre più artisti usano moni­tor in-ear. L'interruttore Stereo/Mono combina i due canali di ingresso
se il numero di canali audio è scarso.

Seguendo le istruzioni per la cura e la manutenzione, la MD2 Pro fun­zionerà senza problemi per diversi anni. Per eventuali interventi di assi­stenza sulla DI box, è necessario ottenere un numero di autorizzazione
al reso (RA) prima di inviare il prodotto a Samson. Senza tale nume­ro il prodotto non sarà preso in carico. Contattare Samson al numero
1−800−3SAMSON (1−800−372−6766) per ottenere un numero RA
prima di inviare il prodotto. Se la DI box è stata acquistata fuori dagli
Stati Uniti, contattare il distributore locale per dettagli sulla garanzia e
informazioni sull'assistenza.

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Descrizione

1 2 3 1 2 3

Pannello anteriore

4 5 6 5 6

Pannello posteriore

1. Jack INPUT – Jack di ingresso da 1/4" ad alta impedenza per colle-

gare strumenti o segnali di linea.

2. Jack THRU – Uscite da 1/4" per inviare il segnale in ingresso a un

monitor o amplificatore da palco.

3. Interruttore di smorzamento −10 dB / −20 dB – Quando è premuto,

il livello in ingresso è attenuato di 10 dB o 20 dB per evitare di­storsioni o durante il collegamento di segnali a livello altoparlante.

4. Interruttore STEREO/MONO – Quando l'interruttore è in posizione

STEREO, ogni ingresso è inviato all'uscita corrispondente. In posi­zione MONO, il segnale di ingresso sinistro e destro sono sommati
e inviati a entrambi i jack di uscita sinistro e destro.

5. Interruttori GROUND LIFT – Quando l'interruttore è premuto, il colle-

gamento a massa (schermatura) è disattivo.

6. Jack BALANCED OUTPUT – Connettori XLR maschio a bassa impe-

denza.

Configurazione

La MD2 Pro è molto utile sul palco o in studio per collegare sorgenti
audio sbilanciate o strumenti con pickup. Grazie alla MD2 Pro, il se­gnale può essere inviato nitidamente su lunghe distanze, beneficiando
al contempo di basso rumore e reiezione di modo comune forniti dall'u­scita bilanciata a basso livello. Il diagramma seguente mostra un tipico
collegamento tra una tastiera stereo, un amplificatore per tastiera e un
impianto PA.

• Impostare i controlli del volume del proprio sistema audio in

posizione di spegnimento.

• Collegare lo strumento o un'altra sorgente audio ai jack INPUT

della MD2 Pro.

• Collegare le uscite THRU a un altoparlante monitor o a un sub-

mixer.

• Collegare i jack BALANCED OUTPUT agli ingressi microfono di un

mixer o un altro dispositivo audio.

• Aumentare il volume del sistema audio sul livello appropriato.

• In caso di hum o rumori di fondo, impostare l'interruttore

GROUND LIFT in posizione LIFT.

• In caso di distorsione, impostare l'interruttore di smorzamento in

posizione −10 dB o −20 dB. Potrebbe essere necessario regolare il
livello in ingresso del mixer per controbilanciare il segnale attenuato.

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Specifiche tecniche

Tipo DI box stereo passiva
Risposta in frequenza Da 18 Hz a 40 kHz ±0,1 dB
Ingresso max. +20 dBu 0,35% THD
Gamma dinamica >100 dB all'uscita bilanciata
Rumore −117 dB
Distorsione armonica totale <0,03% da 20 Hz a 40 kHz
Impedenza di ingresso 400 kΩ (interruttore in posizione Stereo)

Impedenza di uscita 250 Ω ±20%
Trasformatori Due trasformatori schermati STLX Faraday
Rapporto trasformatore 15:1
Interruttore di smorzamento

in ingresso 0 dB, −10 dB, −20 dB
Interruttore Ground Lift Scollega il pin-1 del connettore XLR

Interruttore Stereo/Mono Somma gli ingressi stereo su entrambe

Connettori Jack fono da 1/4”, XLR sbilanciato (in-

Struttura Chassis in acciaio calibro 14
Dimensioni 6,1” x 3.38” x 1.92”

Peso 2.08lb

>10 k (interruttore in posizione Mono)

(uscita)

le uscite

gresso e Thru), bilanciato (uscita)

155 mm x 100 mm x 49 mm

946 g

Diagramma a blocchi

Pad

Pad

Transformer

Faraday

Shielded

Transformer

Faraday

Shielded

Stereo/

Mono

SW

Balanced

Output

Ground Lift

Balanced

Output

Ground Lift

ENGLISHFRANÇAISDEUTSCHEESPAÑOLITALIANO

Samson Technologies Corp.

Hauppauge, New York 11788-8816

Phone: 1-800-3-SAMSON (1-800-372-6766)

45 Gilpin Avenue

Fax: [phone]

www.samsontech.com
