SAGEM F@st

(RFC 1483)

Guide Utilisateur

800

288021405-03

Edition Octobre 2002

E suit assidûment toutes les évolutions techniques et recherche continuellement

l'amélioration de ses produits de manière à en faire profiter pleinement ses clients. Elle s'arroge donc le droit de faire évoluer sans préavis sa documentation en conséquence.

Toutes les marques citées dans ce guide sont déposées par leur propriétaire respectif :

- SAGEM F@st™ est une marque déposée de E,

- Windows

Internet Explorer

sont des marques déposées de Microsoft Corporation,

- Apple et MacOS sont des marques déposées de Apple Computer Incorporation,

Sommaire

Pages

Sommaire 0-1 et 0-2

1. Introduction 1-1

1.1 Présentation 1-3

1.2 Pré-requis 1-5

2. Raccordement du SAGEM F@stTM 800 2-1

2.1 Raccordement du modem 2-2

2.1.1 Raccordement des terminaux analogiques 2-3

3. Installation sous Microsoft Windows 3-1

3.1 Installation du SAGEM F@stTM 800 3-2

3.2 Connexion / Déconnexion à/d' Internet 3-5

3.2.1 Connexion à Internet 3-5

3.2.1.1 En mode RFC 1483 Routé (LLC ou VCMUX) 3-5

3.2.1.2 En mode RFC Ponté (LLC ou VCMUX) 3-8

3.2.2 Déconnexion d'Internet 3-13

3.2.2.1 En mode RFC 1483 Routé (LLC ou VCMUX) 3-13

3.2.2.2 En mode RFC Ponté (LLC ou VCMUX) 3-14

3.3 Etat du modem SAGEM F@st

3.3.1 Vérification de l'installation du SAGEM F@st

800 3-15

3.3.2 Outils "Diagnostics" 3-16

3.3.3 Icône "Diagnostics" 3-18

3.4 Désinstallation du SAGEM F@st

800 3-19

4. Installation sous Mac OS 8.6 ou Mac OS 9.x 4-1

4.1 Installation du SAGEM F@stTM 800 4-2

4.2 Connexion à Internet 4-4

4.2.1 En mode RFC 1483 Routé (LLC ou VCMUX) 4-4

4.2.2 En mode RFC 1483 Ponté (LLC ou VCMUX) 4-5

4.3 Etat du modem SAGEM F@st

4.3.1 Vérification de l'installation 4-6

4.3.2 Outils "Diagnostics" 4-7

4.3.2.1 Onglet "Opération" 4-8

4.3.2.2 Onglet "Statistiques" 4-10

4.3.2.3 Onglet "Configuration" 4-11

4.3.3 Icône attestant de l'état du modem 4-12

800 4-6

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 0-1

Pages

4.4 Désinstallation du SAGEM F@st

800 4-13

5. Installation sous Mac OS X 5-1

5.1 Installation du SAGEM F@stTM 800 5-2

5.2 Connexion à Internet 5-4

5.2.1 En mode RFC 1483 Routé (LLC ou VCMUX) 5-4

5.2.2 En mode RFC 1483 Ponté (LLC ou VCMUX) 5-5

5.3 Déconnexion d'Internet 5-7

5.3.1 En mode RFC 1483 Routé (LLC ou VCMUX) 5-7

5.3.2 En mode RFC 1483 Ponté (LLC ou VCMUX) 5-8

5.4 Outils "Diagnostics" 5-9

5.5 Désinstallation du SAGEM F@st

800 5-10

A. Annexe A - Dépannage du SAGEM F@st™ 800 A-1

A.1 Voyants de face avant du modem A-2

A.1.1 Voyant "ADSL" clignotant A-2 A.1.2 Voyants "ADSL" et "PWR" éteints A-3 A.1.3 Voyants "ADSL" éteint et "PWR" allumé A-3 A.1.4 Voyants "ADSL" allumé en fixe et "PWR" allumé A-3

B. Annexe B - Consignes de sécurité B-1

B.1 Consignes de sécurité B-2

C. Annexe C - Caractéristiques Techniques C-1

C.1 Caractéristiques matérielles C-2

C.2 Caractéristiques logicielles C-4

C.3 Compatibilité PC et Mac C-4

D. Annexe D - Glossaire D-1

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 0-2

Reproduction et communication interdites sans autorisation écrite de

1. Introduction

Ce chapitre traite : ! de la présentation du modem SAGEM F@stTM 800 § 1.1

! du pré-requis informatique § 1.2

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 1-1

1 - Introduction

Avertissement

Consignes de

sécurité

Icône d'avertissement, utilisée dans ce guide

Icône d'information, utilisée dans ce guide

Avant tout raccordement, consultez les consignes de sécurité figurant en annexe A de ce Guide Utilisateur.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 1-2

Reproduction et communication interdites sans autorisation écrite de

1 - Introduction

1.1 Présentation

Le SAGEM F@st™ 800 est un modem ADSL qui permet de naviguer avec une grande facilité sur Internet à des débits pouvant atteindre 8 Mbit/s. Il a pour vocation de transmettre des données entre un terminal (PC ou Mac) connecté par une interface USB et un Fournisseur d'Accès au réseau Internet (FAI) via une liaison ADSL.

Le SAGEM F@st™ 800 supporte les encapsulations suivantes :

• RFC 1483 ponté en mode VCMUX,

• RFC 1483 ponté en mode LLC,

• RFC 1483 routé en mode VCMUX,

• RFC 1483 routé en mode LLC.

Il présente l'avantage d'être alimenté via l'interface USB et de ce fait n'a besoin ni de bloc adaptateur secteur, ni de cordon secteur.

Le SAGEM F@st™ 800 comporte les deux interfaces suivantes :

! Interface USB

! Interface réseau distant (ADSL)

Les accès aux interfaces sont regroupés en face arrière du boîtier :

Connecteur USB

Type B

Connecteur WAN RJ11 (6 pts)

Deux voyants repérés de gauche à droite "ADSL" et "PWR" apparaissent sur le capot (voir Annexe A - Dépannage pour l'interprétation des voyants).

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 1-3

1 - Introduction

Composition de la fourniture

Le SAGEM F@st™ 800 est fourni dans un emballage dont la composition est la suivante

! 1 modem SAGEM F@st™ 800

! 1 cordon de liaison USB Type A / Type B

! 1 cordon de ligne RJ11/RJ11

! 1 CD ROM

! 2 ou 3 microfiltres (option).

Remarque : Cette liste n'est pas exhaustive, l'emballage peut aussi comporter des consignes

de sécurité ainsi que d'autres documents.

Le CD ROM comporte :

• les pilotes du modem SAGEM F@st™ 800 pour Windows et Macintosh,

• le Guide Utilisateur du modem SAGEM F@st™ 800 en fichier au format pdf.

• le logiciel Acrobat Reader™ permettant la lecture des fichiers au format pdf.

Fourniture

incomplète ou

endommagée

Si à sa réception, l’équipement est endommagé ou incomplet, contactez le Fournisseur d'Accès au réseau Internet (FAI) de votre modem SAGEM F@st™ 800

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 1-4

Reproduction et communication interdites sans autorisation écrite de

1.2 Pré-requis

L’utilisation du SAGEM F@st™ 800 nécessite les éléments suivants:

1 - Introduction

Côté ligne

téléphonique

Côté ordinateur

avec port USB

Espace libre de votre ordinateur

Un Navigateur WEB

! Ligne téléphonique supportant la transmission ADSL.

! Filtres séparateurs conformes aux standards ADSL (utilisation

avec un terminal analogique de type téléphone ou Fax)

! Abonnement à un Fournisseur d'Accès au réseau Internet (pour la

connexion à Internet).

La configuration minimale de votre ordinateur est la suivante :

! Sous Windows XP Pentium II, 400 MHz, RAM : 128 Mo

! Sous Windows 2000 Pentium II, 266 MHz, RAM : 64 Mo

! Sous Windows ME Pentium II, 233 MHz, RAM : 64 Mo

! Sous Windows 98FE Pentium II, 166 MHz, RAM : 32 Mo

! Sous Windows 98SE Pentium II, 166 MHz, RAM : 32 Mo

! Sous MacOS 8.6 - 9.x Power PC G3, 233 MHz, RAM : 64 Mo

! Sous MacOS X Power PC G3, 233 MHz, RAM : 128 Mo

30 Mo

Fournisseur d'Accès à Internet (FAI)

Pour accéder à Internet, le Fournisseur d'Accès au réseau Internet (FAI) doit vous fournir :

! 1 nom Utilisateur (user)

! 1 mot de passe (password)

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 1-5

1 - Introduction

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 1-6

Reproduction et communication interdites sans autorisation écrite de

2. Raccordement du SAGEM F@stTM 800

Ce chapitre traite : ! du raccordement du modem § 2.1

! du raccordement des terminaux analogiques § 2.1.1

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 2-1

2 - Raccordement du SAGEM F@stTM 800

2.1 Raccordement du modem

ATTENTION

Vous ne devez pas raccorder votre modem à votre ordinateur par le cordon USB avant d'avoir installé les pilotes se trouvant sur le CD-ROM.

Utilisez uniquement le cordon de ligne "ADSL" fourni avec le SAGEM F@st™ 800 pour la liaison au réseau distant.

Ce cordon de ligne, d'une longueur de 3 m, est équipé à ses deux extrémités d’un connecteur de type RJ11.

Le raccordement doit impérativement s'effectuer dans l'ordre suivant :

Raccordez une extrémité du cordon de ligne à la ligne ADSL

Raccordez l'autre extrémité du cordon de ligne au connecteur correspondant du modem marqué LINE

Dans le cas d’utilisation de splitter d’entrée ou de microfiltres, leur sortie doit également être équipée d’un connecteur RJ11. Dans le cas contraire, contactez votre Opérateur afin d'obtenir un adaptateur ou un cordon spécifique.

Raccordez le connecteur d'extrémité plate du câble USB sur un des connecteurs USB type A correspondants de l'ordinateur (ou du HUB le cas échéant) symbolisé comme suit :

Vous raccorderez le connecteur d'extrémité carrée du câble USB au modem via le connecteur en face arrière marqué USB lorsque le logiciel d'installation des pilotes vous le demandera.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 2-2

Reproduction et communication interdites sans autorisation écrite de

2 - Raccordement du SAGEM F@stTM 800

2.1.1 Raccordement des terminaux analogiques

L'emploi du SAGEM F@st™ 800 et de terminaux analogiques sur la même ligne téléphonique nécessite l'utilisation de filtres séparateurs.

Il existe deux types de configuration qui utilisent des filtres séparateurs de structure différente.

Le plus souvent, c'est votre Opérateur qui vous fournira les indications permettant de choisir entre les deux options.

Configuration avec filtre séparateur d’entrée (splitter)

SAGEM F@stTM 800

Signaux

Analogiques + ADSL

Ligne téléphonique

compatible ADSL

FILTRE

CENTRAL

Signaux Analogiques

TELEPHONE

FAX

Le nombre maximum de terminaux analogiques pouvant être raccordés vous sera indiqué par votre Opérateur.

Configuration avec filtres séparateurs répartis (microfiltres)

800

Ligne téléphonique compatible ADSL

Microfiltre Microfiltre Microfiltre

Signal Analogique

SAGEM F@st

Signal Analogique

TELEPHONE

FAX

TELEPHONE

La configuration avec microfiltres nécessite un microfiltre par terminal analogique.

Le nombre maximum de terminaux analogiques pouvant être raccordés vous sera indiqué par votre Opérateur.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 2-3

2 - Raccordement du SAGEM F@stTM 800

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 2-4

Reproduction et communication interdites sans autorisation écrite de

3. Installation sous Microsoft Windows

Ce chapitre traite : ! de l'installation du SAGEM F@stTM 800 § 3.1

! de la Connexion / Déconnexion à/d' Internet § 3.2

! de l'état du modem SAGEM F@stTM 800 § 3.3

! de la désinstallation du SAGEM F@stTM 800 § 3.4

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 3-1

3 - Installation sous Microsoft Windows

Les procédures d'installation, de vérification de l'installation et de désinstallation décrites ci-après ont été effectuées arbitrairement sous Windows XP. L'installation sous d'autres systèmes d'exploitation de Windows (98FE, 98SE, ME et 2000) peut présenter de légères différences.



3.1 Installation du SAGEM F@stTM 800

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l'écran ci-contre apparaît. Cliquez sur "Installer le modem".

Remarque : Si cet écran n'apparaît pas : Sélectionnez dans le menu Démarrer, la

commande Exécuter puis saisir : "<lettre du lecteur de CD-ROM> :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

L'écran suivant apparaît. Sélectionnez dans la liste proposée la langue de votre choix puis cliquez sur OK

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 3-2

Reproduction et communication interdites sans autorisation écrite de

L'écran suivant apparaît. Cliquez sur Suivant pour poursuivre

Après la copie des fichiers sur le disque dur de votre ordinateur, l'écran suivant apparaît. Raccordez le cordon USB au modem SAGEM F@st

800 via le connecteur en face arrière marqué USB.

3 - Installation sous Microsoft Windows



Windows procède alors à l'installation des différents composants logiciels. Veuillez patienter jusqu'à l'apparition d'un message de fin d'installation ou de proposition de Windows de redémarrer votre ordinateur.

Remarque : Après le raccordement du modem, sous Windows 98 FE ou SE, le système d'exploitation peut réclamer le CD-ROM d'installation de Windows. Dans ce

cas, insérez ce CD-ROM afin de poursuivre l'installation.

6 Lorsque l'installation est terminée, l'écran

suivant apparaît ; cliquez sur OK

Remarque : Suivant la configuration du PC et du système d'exploitation installé, Windows peut également vous inviter à redémarrer votre ordinateur. Ce redémarrage est alors nécessaire au bon fonctionnement de votre modem.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 3-3

3 - Installation sous Microsoft Windows

7 Vous pouvez maintenant vérifier l'installation de votre modem en suivant les instructions

au § 3.3.1.

La procédure de Désinstallation est décrite au 3.4.



Désinstallation

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 3-4

Reproduction et communication interdites sans autorisation écrite de

3 - Installation sous Microsoft Windows

3.2 Connexion / Déconnexion à/d' Internet

3.2.1 Connexion à Internet

Pour effectuer cette connexion, il est nécessaire de configurer votre ordinateur.

La procédure de connexion à Internet diffère selon le mode de fonctionnement de votre modem (RFC 1483 Routé ou RFC 1483 Ponté). Cette information vous est délivrée par votre Fournisseur d'Accès à Internet (FAI).

La configuration de votre ordinateur peut présenter de légères différences suivant le système d'exploitation implanté (Windows XP, Windows 2000, Windows ME, Windows 98FE ou Windows 98SE). Ces différences portent essentiellement sur le libellé des menus et des commandes et sur l'aspect des fenêtres

Sous Windows XP, par exemple, procéder comme suit :



3.2.1.1 En mode RFC 1483 Routé (LLC ou VCMUX)

La procédure décrite ci-après permet de configurer les paramètres IP et DNS et de rendre la connexion à Internet permanente. Cette procédure ne s'effectue qu'une seule fois.

Pour des connexions ultérieures, il vous suffira d'ouvrir votre navigateur et de vous connecter à Internet.

1 Sélectionner dans le menu Démarrer,

Panneau de configuration, Connexions réseau et Internet ;

l'écran ci-contre apparaît. Cliquez sur Connexions réseau.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 3-5

3 - Installation sous Microsoft Windows

L'écran de connexion apparaît. Cliquez à l'aide du bouton droit de la souris sur l'icône Connexion au réseau local x (correspondant au périphérique réseau USB ADSL LAN

Adapter) et sélectionnez Propriétés.

L'écran suivant apparaît. Sélectionnez Protocole Internet (TCP/IP) puis cliquez Propriétés.



Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 3-6

Reproduction et communication interdites sans autorisation écrite de

L'écran suivant apparaît. Sélectionnez la case Utilisez

l'adresse IP suivante : Sélectionnez la case Utilisez l'adresse de serveur DNS suivante :

3 - Installation sous Microsoft Windows



Cette fenêtre permet de configurer les paramètres IP et DNS de votre ordinateur délivrés par votre opérateur ou votre Fournisseur d'Accès au réseau Internet (FAI). Ces paramètres

sont les suivants :

! Adresse IP de votre ordinateur,

! Masque de sous-réseau,

! Adresse IP de la passerelle par défaut,

! Adresse du serveur DNS préféré,

! Adresse du serveur DNS auxiliaire (facultatif).

5 Une fois ces paramètres saisis. Cliquez sur OK.

Vous pouvez maintenant ouvrir votre navigateur et accéder à Internet.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 3-7

3 - Installation sous Microsoft Windows



3.2.1.2 En mode RFC Ponté (LLC ou VCMUX)

Si votre modem fonctionne en mode RFC 1483 ponté (LLC ou VCMUX), vous

Cette procédure s'effectue en 2 phases :

- Configuration de l'accès à Internet (étapes 1 à 9),

- Connexion proprement dite à Internet (étapes 10 et 12).

devez impérativement utiliser un logiciel de connexion PPPoE (non fourni avec le produit) pour vous connecter à Internet.

Seul Windows XP est doté d'une pile de communication PPPoE native. Pour les autres versions de Windows, veuillez contacter votre Fournisseur d'Accès à Internet (FAI) ou installer sur votre ordinateur l'une des solutions existantes sur le marché (Enternet 300 ou RasPPPoE par exemple).

La couche PPPoE de Windows XP est utilisée pour la connexion à Internet.

1 Sélectionner dans le menu Démarrer,

Panneau de configuration, Connexions réseau et Internet ;

l'écran ci-contre apparaît. Cliquez sur Connexions réseau.

L'écran de connexion apparaît.

Cliquez sur "Créer une nouvelle

connexion" dans la zone "Gestion du réseau",

ou Sélectionner dans la barre des menus Fichier / Nouvelle connexion.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 3-8

Reproduction et communication interdites sans autorisation écrite de

L'écran de bienvenue apparaît.

Cliquez sur Suivant.

L'écran suivant apparaît. Sélectionner "Etablir une connexion à Internet".

3 - Installation sous Microsoft Windows



Puis Cliquez sur Suivant.

L'écran suivant apparaît. Sélectionner "Configurer ma connexion manuellement".

Puis Cliquez sur Suivant.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 3-9

3 - Installation sous Microsoft Windows

L'écran suivant apparaît. Sélectionner "Se connecter en

utilisant une connexion large bande qui nécessite un nom d'utilisateur et un mot de passe".

Puis Cliquez sur Suivant.

L'écran suivant apparaît. Saisir un nom de connexion (Internet ADSL par exemple).



Puis Cliquez sur Suivant.

L'écran suivant apparaît. Saisir votre "Nom d'utilisateur", Saisir votre "Mot de passe" et le confirmer

Remarque : Ces données vous sont délivrées par votre Fournisseur d'Accès à Internet (FAI).

Puis Cliquez sur Suivant.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 3-10

Reproduction et communication interdites sans autorisation écrite de

L'écran suivant apparaît. Cocher la case si vous souhaitez créer un raccourci Internet ADSL sur votre bureau.

Puis Cliquez sur Terminer.

Lors de la première connexion, il est obligatoire de suivre la procédure décrite précédemment. Lors de connexions ultérieures, il vous suffira d'établir la connexion Internet en suivant les étapes 10 à 12 ci-après.

3 - Installation sous Microsoft Windows



Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 3-11

3 - Installation sous Microsoft Windows

L'écran suivant apparaît.



Puis Cliquez sur

Si vous avez coché la case appropriée, l'icône

a été créée sur le bureau.

Ouvrez votre navigateur et accédez à Internet.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 3-12

Reproduction et communication interdites sans autorisation écrite de

3 - Installation sous Microsoft Windows

3.2.2 Déconnexion d'Internet

Sous Windows XP, par exemple, procéder comme suit :

3.2.2.1 En mode RFC 1483 Routé (LLC ou VCMUX)

En mode RFC 1483 Routé, votre connexion à Internet est permanente, il n'est pas nécessaire de vous déconnecter. Vous pouvez toutefois le faire en procédant comme suit :

1 Sélectionner dans le menu Démarrer,

Panneau de configuration, Connexions réseau et Internet ;

l'écran ci-contre apparaît. Cliquez sur Connexions réseau.



L'écran de connexion apparaît. Cliquez à l'aide du bouton droit de la souris sur l'icône Connexion au réseau local x (correspondant au périphérique réseau USB ADSL LAN Adapter) et sélectionnez Désactiver.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 3-13

3 - Installation sous Microsoft Windows

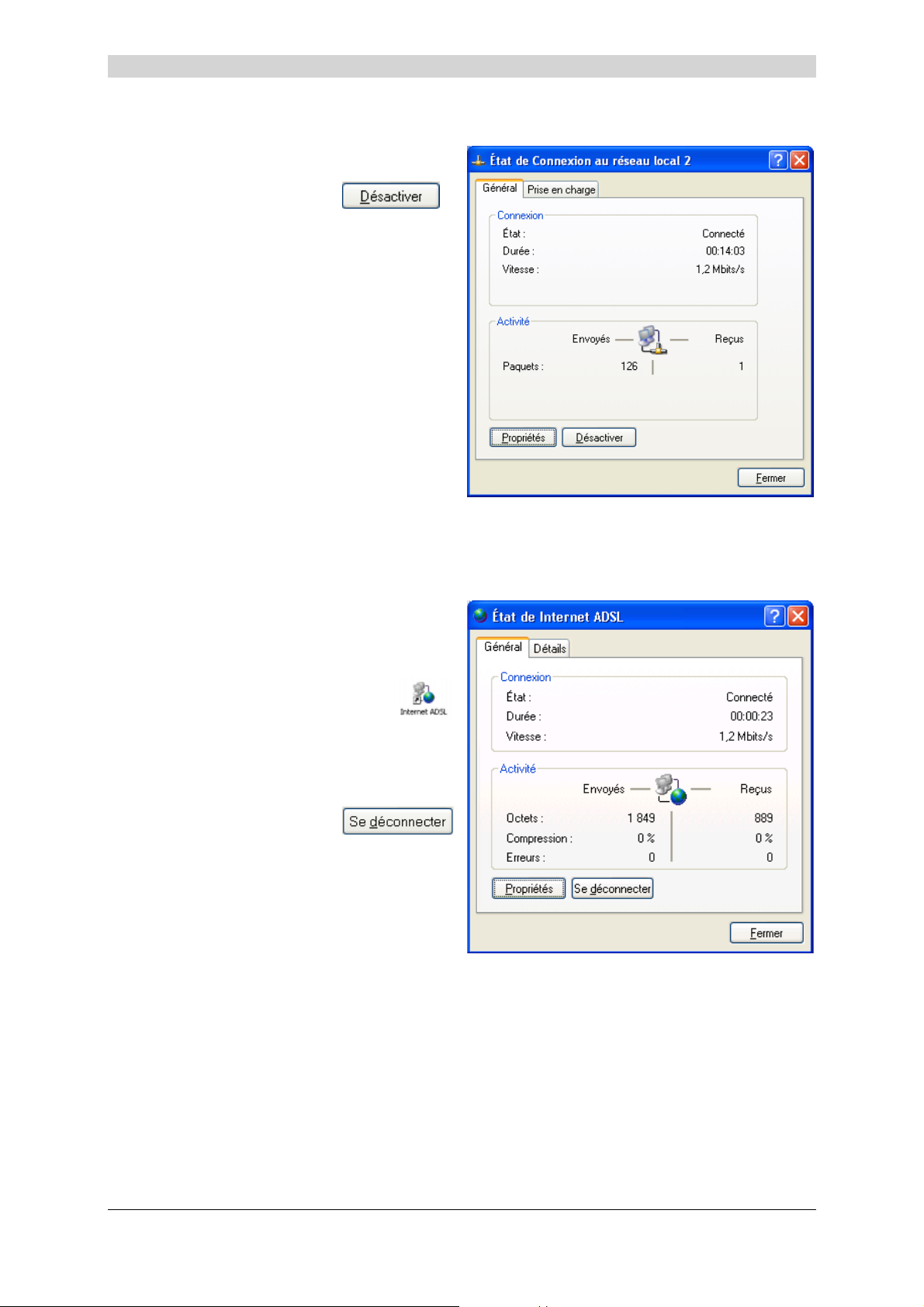

Ou sélectionnez Statut ; l'écran suivant apparaît.



Cliquez sur le bouton

3.2.2.2 En mode RFC Ponté (LLC ou VCMUX)

Sélectionnez dans le menu

Démarrer, Connexions / Internet ADSL

ou Double-cliquez sur l'icône si vous l'avez créée sur le bureau

L'écran ci-contre apparaît

Cliquez sur le bouton

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 3-14

Reproduction et communication interdites sans autorisation écrite de

3 - Installation sous Microsoft Windows

3.3 Etat du modem SAGEM F@stTM 800

3.3.1 Vérification de l'installation du SAGEM F@stTM 800

1 Dans le menu Démarrer, sélectionnez

Panneau de configuration puis

double-cliquez sur Système ; la fenêtre Propriétés Système apparaît.

2 Sélectionnez l'onglet Matériel puis

cliquez dans la zone Gestionnaire des périphériques sur le bouton correspondant.



3 L'écran Gestionnaire des

périphériques apparaît.

Appuyez sur PLUS (+) du répertoire "Cartes réseau" pour dérouler la liste des cartes réseaux installées.

4 Vérifiez que la carte réseau USB

ADSL LAN Adapter est présente.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 3-15

3 - Installation sous Microsoft Windows

3.3.2 Outils "Diagnostics"

Par cette application, l'utilisateur peut superviser l'état de la ligne ADSL.

1 Après avoir installé le modem et connecté

celui-ci au PC par son cordon USB, l'icône de diagnostics ci-contre apparaît en bas et à droite dans la barre des tâches de votre bureau (icône encadrée). Double-cliquez sur l'icône Diagnostics,



Remarque : Lorsque l'icône Diagnostics n'apparaît pas dans la barre des tâches, sélectionnez

à partir du menu Démarrer : Programmes / SAGEM F@st

Cet outil est lancé automatiquement à chaque démarrage de Windows.

La couleur de l'icône indique l'état courant du modem (voir § 3.3.3)

2 L'écran de diagnostics SAGEM

F@st800 suivant apparaît.

800 / Diagnostics.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 3-16

Reproduction et communication interdites sans autorisation écrite de

3 - Installation sous Microsoft Windows

Le tableau ci-après donne la signification des différents champs.

Champ Description

Etat du modem



Débit de ligne

Transmission

Débit de données

Débit de ligne

Réception

Débit de données

Non détecté

Non synchronisé

Synchronisation en cours

Opérationnel

Débit montant ou sortant (données émises vers le réseau Internet) négocié par la liaison ADSL (en kbit/s)

Débit émission instantané utilisateur (en kbit/s)

Débit descendant ou entrant (données en provenance du réseau Internet) négocié par la liaison ADSL (en kbit/s)

Débit réception instantané utilisateur (en kbit/s)

L'ordinateur n'a pas détecté la présence du modem sur l'un de ses ports USB dédiés

Liaison ADSL non synchronisée. Il n'est pas possible d'établir une connexion à Internet

L'ordinateur a détecté la présence du modem sur l'un de ses ports USB dédiés et la synchronisation ADSL est en cours

Liaison ADSL synchronisée. Il est possible d'établir une connexion à Internet

Informations sur la version

Cliquez à l'aide du bouton droit de la souris sur l'icône de diagnostics ou sur la barre de titre de l'écran de diagnostics puis sélectionnez "Au sujet de ...", l'écran d'informations cicontre apparaît.

SAGEM F@st800 vx.y.z

Champ Description

Moniteur

Matériel

Pilote

Affiche la version de l'application de diagnostics

Affiche la version du chipset

Affiche la version du pilote du modem

Version du produit (v1.0.4 par exemple)

Microcode

Reproduction et communication interdites sans autorisation écrite de

Affiche la version du code embarqué

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Page 3-17

3 - Installation sous Microsoft Windows



3.3.3 Icône "Diagnostics"

Cette icône est lancée automatiquement à chaque démarrage de Windows et apparaît en bas et à droite de la barre des tâches de votre bureau

Le tableau ci-après récapitule les états du modem en fonction des différentes icônes de diagnostic :

Icône Signification (Etat du modem)

Non détecté

Non synchronisé

Synchronisation en cours

Opérationnel

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 3-18

Reproduction et communication interdites sans autorisation écrite de

3 - Installation sous Microsoft Windows

3.4 Désinstallation du SAGEM F@stTM 800

Effectuez un clic gauche sur le menu Démarrer dans la barre des tâches.

Sélectionnez Tous les programmes

(Programmes sous Windows 98FE, 98SE, ME et 2000), SAGEM F@st800, puis Désinstaller F@st800



L'écran suivant apparaît. Sélectionnez dans la liste proposée la langue de votre choix puis cliquez sur OK

L'écran suivant apparaît. Cliquez sur OK

L'écran suivant apparaît. Débranchez votre modem s'il y a lieu puis cliquez sur OK. La désinstallation est terminée.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 3-19

3 - Installation sous Microsoft Windows



Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 3-20

Reproduction et communication interdites sans autorisation écrite de

4. Installation sous Mac OS 8.6 ou Mac OS 9.x

Ce chapitre traite : ! de l'installation du SAGEM F@stTM 800 § 4.1

! de la Connexion à Internet § 4.2

! de l'état du modem SAGEM F@stTM 800 § 4.3

! de la désinstallation du SAGEM F@stTM 800 § 4.4

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 4-1

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

Rappel : Le SAGEM F@st

800 peut être installé sous les systèmes d'exploitation suivants :

- MacOS 8.6,

- MacOS 9.x,

- MacOS X (10.1 et 10.2).

Ce chapitre 4 ne traitera que de l'installation sous les systèmes d'exploitation MacOS 8.6 ou MacOS 9.x.

Les procédures d'installation, de connexion, de vérification de l'installation et de

désinstallation décrites ci-après ont été effectuées arbitrairement sous MacOS 9.2.

4.1 Installation du SAGEM F@stTM 800

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; une icône apparaît dans le bureau.

Double-cliquez sur cette icône pour faire apparaître la composition du CD-ROM.

2 Double-cliquez dans le répertoire Mac OS 8.6 - 9.x puis double-cliquez sur le fichier

install pour lancer le programme d'Installation.

L'écran d'installation suivant apparaît.

Cliquez sur

L'écran ci-contre apparaît. Raccordez le cordon USB au modem SAGEM F@st

800 via le connecteur en face arrière marqué USB.

Puis cliquez sur

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 4-2

Reproduction et communication interdites sans autorisation écrite de

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

5 L'installation est terminée. L'écran d'invitation à redémarrer votre ordinateur apparaît.

Cliquez sur

Une icône de forme triangulaire attestant de l'état du modem se crée dans la barre des réglages.

A la fin du processus d'installation, l'icône de l'outil de diagnostics est créée dans le bureau

8 Vous pouvez maintenant vérifier l'installation de votre modem en suivant les instructions

au 4.3.1.

Désinstallation

La procédure de Désinstallation est décrite au 4.4.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 4-3

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

4.2 Connexion à Internet

La procédure de connexion à Internet diffère selon le mode de fonctionnement de votre modem (RFC 1483 Routé ou RFC 1483 Ponté). Vous pouvez vérifier cette information dans l'onglet "Configuration" de l'application de diagnostics (voir § 4.3.2.3).

4.2.1 En mode RFC 1483 Routé (LLC ou VCMUX)

Sélectionnez dans la barre des menus, Pomme / Tableaux de bord /

TCP/IP ; l'écran ci-contre apparaît.

Remarque : Les champs "Connexion :" et "Configuration :" doivent afficher respectivement les

libellés suivants ADSL USB Modem xxx et Manuellement.

Dans le cas contraire, pour modifier ces champs grisés (non modifiables), procédez comme suit :

- Sélectionnez dans la barre des menus Pomme / Tableaux de bord / Modem ; une fenêtre apparaît et la barre des menus se trouve modifiée.

- Sélectionnez dans la nouvelle barre de menus Fichier / Configuration ; une fenêtre apparaît.

- Sélectionnez dans la liste déroulante "Par défaut" puis cliquez sur le bouton "Sélectionner".

Cette fenêtre permet de configurer les paramètres IP et DNS de votre ordinateur délivrés par votre Fournisseur d'Accès au réseau Internet (FAI). Ces paramètres sont les suivants :

! Adresse IP de votre ordinateur,

! Masque de sous-réseau,

! Adresse IP du routeur (passerelle par défaut),

! Adresse du serveur DNS préféré,

! Adresse du serveur DNS auxiliaire (facultatif).

Une fois ces paramètres saisis, une fenêtre d'invitation à enregistrer la saisie apparaît. Cliquez sur Enregistrez pour prendre en compte ces paramètres et les sauvegarder sur votre ordinateur.

Vous pouvez maintenant ouvrir votre navigateur et accéder à Internet.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 4-4

Reproduction et communication interdites sans autorisation écrite de

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

4.2.2 En mode RFC 1483 Ponté (LLC ou VCMUX)

Pour se connecter à Internet, vous devez préalablement installer un logiciel de

connexion PPPoE.

Ce logiciel n'est pas fourni avec le produit ; veuillez contacter votre Fournisseur d'Accès au réseau Internet (FAI).

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 4-5

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

4.3 Etat du modem SAGEM F@stTM 800

4.3.1 Vérification de l'installation

Sélectionnez dans la barre des menus, Pomme / Tableaux de bord / Modem ; l'écran ci-contre apparaît.

Le champ "Connexion via" doit afficher :

ADSL USB Modem

Dans la zone Réglages, le champ "Modem" doit afficher le nom de votre modem :

ADSL USB Modem

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 4-6

Reproduction et communication interdites sans autorisation écrite de

4.3.2 Outils "Diagnostics"

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

Par cette application, l'utilisateur peut superviser l'état de la ligne ADSL et configurer le modem SAGEM F@st

800.

1 Après avoir installé le modem et connecté

celui-ci au Macintosh par son cordon USB, l'icône de diagnostic apparaît sur votre bureau. Double-cliquez sur l'icône de l'outil de diagnostics ou Cliquez sur l'icône de forme triangulaire dans la barre des réglages

L'écran de diagnostics apparaît. Celui-ci est composé de trois onglets : Opération, Statistiques Configuration.

Sur chacun de ces onglets apparaît en bas et à droite une icône de forme carrée dont la couleur de fond indique l'état courant du modem (voir § 4.3.3).

Sur chacun de ces onglets apparaît en bas et au centre un bouton

. Lorsque vous effectuez une modification, ce bouton devient "actif". Cliquez sur ce bouton pour prendre en compte les modifications ; un fenêtre d'invitation à redémarrer apparaît. Cliquez sur OK, puis redémarrez votre ordinateur.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 4-7

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

4.3.2.1 Onglet "Opération"

Zone "Etat du modem"

Champ Description

Etat du modem

Modem non détecté sur le port USB

Le modem attend la réponse du driver

Synchronisation ADSL en cours

Le modem est opérationnel

Type de ligne

G.DMT

G.LITE

ANSI T1.413

L'ordinateur n'a pas détecté la présence du modem sur l'un de ses ports USB dédiés

Liaison ADSL non synchronisée. Il n'est pas possible d'établir une connexion à Internet

L'ordinateur a détecté la présence du modem sur l'un de ses ports USB dédiés et la synchronisation ADSL est en cours

Liaison ADSL synchronisée. Il est possible d'établir une connexion à Internet

Cliquez sur ce bouton pour réinitialiser le modem.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 4-8

Reproduction et communication interdites sans autorisation écrite de

Zone "Performance ADSL"

Champ Description

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

Débit de ligne

Emission

Débit de données

Débit de ligne

Réception

Débit de données

Débit montant ou sortant (données émises vers le réseau Internet) négocié par la liaison ADSL (en kbit/s)

Débit émission instantané utilisateur (en kbit/s)

Débit descendant ou entrant (données en provenance du réseau Internet) négocié par la liaison ADSL (en kbit/s)

Débit réception instantané utilisateur (en kbit/s)

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 4-9

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

4.3.2.2 Onglet "Statistiques"

Zone "ADSL"

Champ Description

Débit Tx

FEC

VID - CPE

Débit Rx

Marge

VID - CO

CRC

Atténuation

Zone "ATM"

Indique le débit montant ou sortant (données émises vers le réseau Internet) négocié par la liaison ADSL (en kbit/s)

Indique le nombre d'erreurs FEC depuis l'établissement de la connexion

Indique le VID (identifiant) du l'équipement ADSL du côté de l'opérateur réseau (ATU-C)

Indique le débit descendant ou entrant (données en provenance du réseau Internet) négocié par la liaison ADSL (en kbit/s)

Indique la marge courante (en dB)

Indique le VID du l'équipement ADSL placé chez l'abonné (ATU-R)

Indique le nombre d'erreurs CRC depuis le début de transmission

Indique l'atténuation courante (en dB)

Ce bouton permet de rétablir toutes les valeurs courantes de ces compteurs

Champ Description

Cellules Rx

VPI

Cellules Tx

VCI

HEC

Désalignement

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 4-10

Reproduction et communication interdites sans autorisation écrite de

Indique le nombre de cellules reçues depuis la connexion

Indique le VPI utilisé dans l'en-tête de la cellule ATM

Indique le nombre de cellules transmises depuis la connexion

Indique le VCI utilisé dans l'en-tête de la cellule ATM

Indique le nombre d'erreurs HEC depuis la connexion

Indique l'état de Désalignement ATM (Bon ou mauvais)

Zone "Paquets"

Champ Description

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

Paquets Rx

Paquets Tx

Perdus

Indique le nombre de paquets AAL5 reçus depuis la connexion

Indique le nombre de paquets AAL5 transmis depuis la connexion

Indique le nombre de paquets AAL5 perdus depuis la connexion

4.3.2.3 Onglet "Configuration"

Zone "Configuration"

Champ Description

VPI du canal ATM Affiche la valeur 8 par défaut. Ce champ permet de saisir une valeur

de VPI comprise entre 0 et 255

VCI du canal ATM Affiche la valeur 35 par défaut. Ce champ permet de saisir une

valeur de VCI comprise entre 0 et 65535

Type d'encapsulation RFC 1483 ponté LLC

RFC 1483 ponté VCMUX

RFC 1483 routé LLC (Valeur par défaut)

RFC 1483 routé VCMUX

Standard ADSL ANSI TI.413

G.DMT

G.LITE

Multi Standard (Valeur par défaut)

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 4-11

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

Zone "Information sur la version"

Information sur la version (Vx.y.z)

Champ Description

Pilote

Moniteur

Microcode

Matériel

Affiche la version du pilote du modem

Affiche la version de l'application de diagnostics

Affiche la version du code embarqué

Affiche la version du chipset

Version du produit (V1.0.4 par exemple)

4.3.3 Icône attestant de l'état du modem

Le tableau ci-après récapitule les états du modem en fonction de la couleur de fond de cette icône.

Icône

sur écran

"Moniteur SAGEM"

Icône dans la barre des réglages

Modem non détecté sur le port USB

Le modem attend la réponse du driver

Signification (Etat du modem)

Synchronisation ADSL en cours

Le modem est opérationnel

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 4-12

Reproduction et communication interdites sans autorisation écrite de

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

4.4 Désinstallation du SAGEM F@stTM 800

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; une icône apparaît dans le bureau.

Double-cliquez sur cette icône pour faire apparaître la composition du CD-ROM.

2 Double-cliquez dans le répertoire Mac OS 8.6 - 9.x puis double-cliquez sur le fichier

install pour lancer le programme d'Installation / désinstallation.

L'écran suivant apparaît.

En haut et à gauche, sélectionnez

dans la liste Puis en bas et à droite, cliquez sur le

bouton

L'écran suivant apparaît.

Cliquez sur

Le message ci-contre vous invite à redémarrer votre ordinateur avant de réinstaller les pilotes du modem.

Cliquez sur

La désinstallation a réussi.

Cliquez sur

Vous pouvez maintenant redémarrer votre ordinateur.

Reproduction et communication interdites sans autorisation écrite de

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Page 4-13

4 - Installation sous Mac OS 8.6 ou Mac OS 9.x

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 4-14

Reproduction et communication interdites sans autorisation écrite de

5. Installation sous Mac OS X

Ce chapitre traite : ! de l'installation du SAGEM F@stTM 800 § 5.1

! de la connexion à Internet § 5.2

! de la déconnexion d' Internet § 5.3

! Outils "Diagnostics" § 5.4

! de la désinstallation du SAGEM F@stTM 800 § 5.5

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 5-1

5 - Installation sous Mac OS X

Rappel : Le SAGEM F@st

800 peut être installé sous les systèmes d'exploitation suivants :

- MacOS 8.6,

- MacOS 9.x,

- MacOS X (10.1 et 10.2).

Ce chapitre 5 ne traitera que de l'installation sous le système d'exploitation MacOS X (10.1 ou 10.2).

Les procédures d'installation, de connexion et de déconnexion, de vérification de l'installation et de désinstallation décrites ci-après ont été effectuées arbitrairement sous MacOS 10.2. Les légères différences avec MacOS 10.1 vous seront signalées en remarque.

5.1 Installation du SAGEM F@stTM 800

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; une icône apparaît dans le bureau.

Double-cliquez sur cette icône pour faire apparaître la composition du CD-ROM.

2 Double-cliquez dans le répertoire Mac OS X puis double-cliquez sur le fichier install pour

lancer le programme d'installation.

L'écran d'authentification ci-contre apparaît. Saisir votre nom et votre mot de passe "Utilisateur" ou une phrase puis

cliquez sur

Remarque : Il est impératif d'avoir les droits "Administrateur" pour installer le modem.

L'écran ci-contre apparaît.

Cliquez sur

pour

poursuivre l'installation

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 5-2

Reproduction et communication interdites sans autorisation écrite de

Le logiciel d'installation affiche alors un message indiquant que l'installation du modem nécessitera un redémarrage de l'ordinateur.

5 - Installation sous Mac OS X

Cliquez sur

pour démarrer

l'installation.

Après la copie des fichiers sur le disque dur, l'écran ci-contre apparaît. Raccordez le cordon USB au modem SAGEM F@st

800 via le

connecteur en face arrière marqué

USB, puis cliquez sur

7 L'installation est terminée. L'écran

d'invitation à redémarrer votre ordinateur apparaît.

Cliquez sur

A la fin du processus d'installation,

l'icône de l'outil de diagnostics est créée dans le bureau

Désinstallation

La procédure de Désinstallation est décrite au 5.5.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 5-3

5 - Installation sous Mac OS X

5.2 Connexion à Internet

Pour effectuer cette connexion, il est nécessaire de configurer votre ordinateur.

5.2.1 En mode RFC 1483 Routé (LLC ou VCMUX)

La procédure décrite ci-après permet de configurer les paramètres IP et DNS et de rendre la connexion à Internet permanente. Cette procédure ne s'effectue qu'une fois.

Pour des connexions ultérieures, il vous suffira d'ouvrir votre navigateur et de vous connecter à Internet.

Cliquez sur le menu dans la barre des menus, sélectionnez "Préférences système", puis cliquez sur l'icône "réseau". L'écran suivant apparaît. Le champ Configuration : doit afficher ADSL USB Routed IP

(pomme)

Le champ Afficher : doit afficher "Adaptateur Ethernet (en x)", où "x" est un numéro affecté par le système d'exploitation.

Sélectionnez l'onglet TCP/IP Dans le panneau correspondant, le champ Configurer : doit afficher

Manuellement

Cet onglet permet de configurer les paramètres IP et DNS de votre ordinateur délivrés par votre Fournisseur d'Accès au réseau Internet (FAI). Ces paramètres sont les suivants :

! Adresse IP de votre ordinateur,

! Masque de sous-réseau,

! Adresse IP du routeur (passerelle par défaut),

! Adresse du serveur DNS préféré,

! Adresse du serveur DNS auxiliaire (facultatif).

Une fois ces paramètres saisis, une fenêtre d'invitation à enregistrer la saisie apparaît.

Cliquez sur sur votre ordinateur.

pour prendre en compte ces paramètres et les sauvegarder

Vous pouvez maintenant ouvrir votre navigateur et accéder à Internet.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 5-4

Reproduction et communication interdites sans autorisation écrite de

5 - Installation sous Mac OS X

5.2.2 En mode RFC 1483 Ponté (LLC ou VCMUX)

Le mode PPPoE est natif sous Mac OS X.

Cette procédure s'effectue en 2 phases :

- Configuration de l'accès à Internet (étapes 1 à 6),

- Connexion proprement dite à Internet (étapes 7 et 8).

Cliquez sur le menu dans la barre des menus, sélectionnez "Préférences système", puis cliquez sur l'icône "réseau". L'écran suivant apparaît.

Le champ Configuration : doit afficher ADSL USB Bridged Ehernet

2 Sélectionnez l'onglet PPPoE ; le

panneau idoine apparaît.

3 Saisissez dans le champ Nom, votre

"Nom d'utilisateur"

Pour vous connecter à Internet, vous devez impérativement configurer l'onglet PPPoE.

(pomme)

4 Saisissez dans le champ Mot de

passe, votre "Mot de passe".

Remarque : Ces informations "Nom

du compte" et "Mot de passe" vous sont délivrées par votre Fournisseur d'Accès à Internet (FAI).

Si vous le souhaitez,

Cochez la case "Enregistrer le mot de passe" pour les utilisateurs suivants,

Cochez la case "afficher l'état PPPoE dans la barre des menus" (conseillé).

Cliquez sur en compte la saisie.

pour prendre

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 5-5

5 - Installation sous Mac OS X

Double-cliquez dans le bureau sur l'icône représentant votre disque dur Mac OS X. Ouvrez le dossier Applications, puis double-cliquez l'icône de connexion :

(voir remarque)

L'écran suivant apparaît.

Vérifiez la justesse des informations contenues dans les champs "Configuration", "Nom" et "Mot de passe".

Cliquez sur

pour établir

la connexion.

Remarque : Si la connexion ne s'établit pas ; une mauvaise saisie du nom et du mot de passe peut en être la cause. Dans ce cas, cliquez sur le

bouton

pour remédier à ce

défaut.

Remarque :

Ouvrez votre navigateur et accédez à Internet.

Sous Mac OS 10.1, l'icône de connexion est la suivante :

Si vous avez coché la case "Afficher l'état dans la barre des menus" (voir étape 5) vous pouvez également procéder comme suit :

Cliquez sur l'icône de connexion

située dans la barre des menus.

Sélectionner Se connecter.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 5-6

Reproduction et communication interdites sans autorisation écrite de

5 - Installation sous Mac OS X

5.3 Déconnexion d'Internet

5.3.1 En mode RFC 1483 Routé (LLC ou VCMUX)

La connexion étant permanente, il n'est pas nécessaire de vous déconnecter.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 5-7

5 - Installation sous Mac OS X

5.3.2 En mode RFC 1483 Ponté (LLC ou VCMUX)

Double-cliquez dans le bureau sur l'icône représentant votre disque dur Mac OS X. Ouvrez le dossier Applications, puis double-cliquez l'icône de connexion :

Remarque : Sous Mac OS 10.1, l'icône de connexion est la suivante :

L'écran suivant apparaît. Cliquez sur le bouton

pour effectuer la déconnexion du modem

Remarque : Pour attester de la réussite de la procédure, cet écran doit afficher l'état "Inactif" et

le bouton Connecter.

Si vous avez coché la case "Afficher l'état dans la barre des menus" (voir étape 5) vous pouvez également procéder comme suit :

Cliquez sur l'icône de connexion

Sélectionner Se déconnecter.

située dans la barre des menus.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 5-8

Reproduction et communication interdites sans autorisation écrite de

5.4 Outils "Diagnostics"

5 - Installation sous Mac OS X

Par cette application, l'utilisateur peut superviser l'état de la ligne ADSL et configurer le modem SAGEM F@st

800. Cette application est présente sur tous les systèmes

d'exploitation énumérés au § 1.2 - pré-requis.

L'outil de diagnostic "ADSL Monitor" a été ajouté dans le répertoire "Application" de votre disque dur, lors de l'installation des pilotes du modem. Vous pouvez y accéder directement en double-cliquant sur le raccourci "ADSL Monitor" créé sur votre bureau.

Les fonctionnalités de cet outil sont identiques à celles décrites dans le paragraphe 4.3.2 consacré à MacOS 8.6 et MacOS 9.x.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 5-9

5 - Installation sous Mac OS X

5.5 Désinstallation du SAGEM F@stTM 800

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; une icône apparaît dans le bureau.

Double-cliquez sur cette icône pour faire apparaître la composition du CD-ROM.

2 Double-cliquez dans le répertoire Mac OS X puis double-cliquez sur le fichier install pour

lancer le programme d'Installation / Désinstallation.

L'écran d'authentification ci-contre apparaît. Saisir votre nom et votre mot de passe "Utilisateur" ou une phrase puis

cliquez sur

Remarque : Il est impératif d'avoir les droits "Administrateur" pour désinstaller le modem.

L'écran ci-contre apparaît.

En haut et à gauche, sélectionnez dans la liste

Puis en bas et à droite, cliquez sur le

bouton

Cet écran vous informe que vos applications ouvertes vont automatiquement être fermées lors de la désinstallation.

Cliquez sur

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 5-10

Reproduction et communication interdites sans autorisation écrite de

Le message ci-contre vous invite à redémarrer votre ordinateur avant de réinstaller les pilotes du modem.

5 - Installation sous Mac OS X

Cliquez sur

La désinstallation est terminée.

Cliquez sur

Vous pouvez maintenant redémarrer votre ordinateur.

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page 5-11

5 - Installation sous Mac OS X

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page 5-12

Reproduction et communication interdites sans autorisation écrite de

A. Annexe A - Dépannage du SAGEM F@st™ 800

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page A-1

Annexe A - Dépannage du SAGEM F@st™ 800

Cette annexe permet à l'utilisateur de pallier aux différents défauts survenus lors de l'installation ou de l'utilisation du SAGEM F@st 800. Pour cela, il dispose des voyants de face avant du modem.

A.1 Voyants de face avant du modem

La face avant du modem SAGEM F@st 800 présente 2 voyants de supervision :

Marquage ADSL PWR

Affectation

Couleur

Allumé fixe

Eteint

Clignotant

Présence de l'accès WAN Présence Alimentation + USB

Verte Verte

Connexion ADSL établie SAGEM F@st 800 sous

tension

Connexion ADSL non établie SAGEM F@st 800 non

alimenté

ou non détecté sur le bus

USB de votre ordinateur (voir

§ A.1.2)

Connexion ADSL en cours

(voir § A.1.1)

A.1.1 Voyant "ADSL" clignotant

Ceci signifie que le SAGEM F@st™ 800 tente de se connecter au DSLAM de raccordement distant. Cet indicateur reste dans cet état tant que le modem n’est pas connecté à une ligne ADSL active.

La connexion ADSL prend moins d'une minute après connexion de la ligne ADSL.

! Si toutefois, passé le délai de connexion, le voyant clignote toujours :

• Vérifiez que le SAGEM F@st™ 800 est connecté correctement à la ligne ADSL (soit directement soit au travers d’un filtre séparateur ou d'un micro filtre).

• Vérifiez que les broches des connecteurs miniatures RJ11 ne sont ni salies ni endommagées.

• Vérifiez auprès de votre Fournisseur d'Accès au réseau Internet (FAI) que le mode ADSL est bien activé sur la ligne téléphonique que vous désirez utiliser.

• Débrancher puis rebrancher le cordon USB.

• Redémarrer votre ordinateur (PC ou Mac).

• Vérifiez auprès de votre Fournisseur d'Accès au réseau Internet (FAI) que la liaison ADSL

assurée sur cette ligne est conforme à l'un des trois standards de transmission supportés par le SAGEM F@st™ 800 :

- ANSI T1.413 Issue 2,

- G.992.1 (G.dmt),

- G.992.2 (G.lite).

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page A-2

Reproduction et communication interdites sans autorisation écrite de

A - Dépannage du SAGEM F@st™ 800

A.1.2 Voyants "ADSL" et "PWR" éteints

! Vérifiez que le cordon USB est correctement connecté à votre ordinateur (ou à un HUB).

! Vérifiez que les drivers sont bien installés (se reporter à l'état du modem sous Windows

(voir § 3.3) ou sous Mac (voir § 4.3)).

Remarque : Dans le cas où votre ordinateur est connecté à un HUB, débranchez tous les

périphériques connectés pour isoler votre modem.

Si aucune indication ne vous permet de solutionner le problème :

! Effectuer de nouveau l'installation sous Windows (voir § 3.1) ou sous Mac (voir § 4.1).

A.1.3 Voyants "ADSL" éteint et "PWR" allumé

! Vérifiez que le cordon de ligne est correctement connecté d'une part à votre modem et

d'autre part à la ligne téléphonique.

! Vérifiez auprès de votre Fournisseur d'Accès à Internet (FAI) que le service ADSL a bien

été ouvert sur votre ligne téléphonique.

A.1.4 Voyants "ADSL" allumé en fixe et "PWR" allumé

Le modem est synchronisé mais le lien PPP avec votre Fournisseur d'Accès à Internet (FAI) ne s'établit pas, vérifier :

- que le "user et le "password" PPP que vous avez rentrés sont bien ceux communiqués par votre votre Fournisseur d'Accès à Internet (FAI).

- que les paramètres VPI/VCI et mode d'encapsulation sont similaires à ceux de votre Fournisseur d'Accès à Internet (FAI) (cf. annexe D - configuration par défaut). Dans le cas contraire, contactez votre Fournisseur d'Accès à Internet (FAI).

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page A-3

Annexe A - Dépannage du SAGEM F@st™ 800

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page A-4

Reproduction et communication interdites sans autorisation écrite de

B. Annexe B

Consignes de sécurité

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page B-1

Annexe B - Consignes de sécurité

B.1 Consignes de sécurité

LIRE ATTENTIVEMENT

LES INSTRUCTIONS CI-APRES

Environnement

Entretien

Source d'alimentation

Niveaux de sécurité

Déclaration CE de conformité

! Le SAGEM F@st™ 800 doit être installé et utilisé à l’intérieur d’un

bâtiment (utilisation sur table).

! La température ambiante ne doit pas dépasser 45°C.

! Le SAGEM F@st™ 800 ne doit pas être exposé à un fort

ensoleillement ni à une importante source de chaleur.

! Le SAGEM F@st™ 800 ne doit pas être placé dans un

environnement sujet à une condensation de vapeur importante.

! Le SAGEM F@st™ 800 ne doit pas être exposé à des projections

d’eau.

! Le boîtier du SAGEM F@st™ 800 ne doit pas être couvert.

! L'ouverture du coffret est interdite. Elle est réservée exclusivement à

un personnel qualifié et agréé par votre opérateur.

! Nettoyage : N'utilisez pas d'agents nettoyants liquides ou en aérosol.

Le modem est alimenté via la connexion USB de votre PC. Vérifier que le cordon USB livré avec le matériel n'est pas endommagé (câble et fiches).

Accès USB TBTS

Accès LINE TRT3

Les produits portant ce symbole sont conformes à la réglementation EMC et à la directive sur les basses tensions (Low Voltage Directive) publiée par la Commission de la Communauté Européenne (CCE)

déclare que le produit SAGEM F@st

800 est conforme

aux exigences des directives européennes 1995/5/CE ainsi qu'aux exigences essentielles des directives 89/336/CEE du 03/05/1989 et 73/23/CEE du 19/02/1973.

La déclaration CE de conformité du SAGEM F@st dans le cadre de la directive R&TTE.

Circuit à Très Basse Tension de Sécurité

Circuit à Tension de Réseau de Télécommunication de niveau 3

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page B-2

Reproduction et communication interdites sans autorisation écrite de

800 est réalisée

C. Annexe C

Caractéristiques Techniques

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page C-1

Annexe C - Caractéristiques Techniques

C.1 Caractéristiques matérielles

Mécanique

Dimensions Largeur 85 mm

Profondeur 105 mm

Epaisseur 32 mm

Poids 90 g

Interface USB

Débit < 12 Mbit/s

Norme USB 1.1

Données Asynchrone

Mode de transmission Bidirectionnelle

Consommation < 2,5 W

Connectique USB - embase Type B

Interface ADSL

Code de transmission DMT

Normes supportées T1.413 Issue 2

G.992.1 (G.DMT)

G.992.2 (G.Lite)

G.Handshake (Multimode)

Débit montant maximum 896 kbit/s

Débit descendant maximum 8160 kbit/s

Latence Simple (Rapide ou Entrelacée)

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page C-2

Reproduction et communication interdites sans autorisation écrite de

Annexe C - Caractéristiques Techniques

Environnement climatique

Entreposage

Norme ETS300 019-1-1, classe T1.2

Température -25° C à +55° C

Humidité relative 10 à 100 %

Transport

Norme ETS300 019-1-2, classe T2.3

Température -40° C à +70° C

Humidité relative 10 à 100 %

Exploitation

Norme ETS300 019-1-3, classe T3.2

Température -5° C à +45° C

Humidité relative 5 à 85 %

Pression 84 hPa à 106 hPa (880 à 1060 mbar)

Rayonnement solaire 700 W/m²

Environnement mécanique

Norme ETS300 019-1

Entreposage Classe T1.2

Transport Classe T2.3

Exploitation Classe T3.2

Environnement Physico-chimique

Norme ETS300 019-1

Entreposage Classe T1.2

Transport Classe T2.3

Exploitation Classe T3.2

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page C-3

Annexe C - Caractéristiques Techniques

C.2 Caractéristiques logicielles

ATM

Signalisation PVC

Couche Adaptation AAL5

Nombre de VC 1

Gestion OAM OAM F4 et F5

Qualité de service UBR

Protocoles d'encapsulation

RFC 1483 routé VCMUX ou LLC

RFC 1483 ponté VCMUX ou LLC

C.3 Compatibilité PC et Mac

Windows 98 FE

Windows 98 SE

Windows 2000

Windows Millénium

Windows XP

Mac

OS 8.6

OS 9.04, OS 9.1, OS 9.2

OS X (10.1 & 10.2)

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page C-4

Reproduction et communication interdites sans autorisation écrite de

D. Annexe D

Glossaire

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page D-1

Annexe D - Glossaire

Glossaire

AAL5

ADSL

ARP

ATM

ATU-C

ATU-R

CPE

CRC

DMT

DSLAM

FEC

HEC

ATM Adaptation Layer type 5

Asymmetric Digital Subscriber Line en anglais. Ligne téléphonique à débits asymétriques (Débit Montant 32 à 896 kbit/s ; Débit Descendant 32 à 8160 kbit/s)

Address Resolution Protocol en anglais. Protocole qui permet de trouver une adresse IP à partir d'une adresse Ethernet

Asynchronous Transfer Mode

ADSL Termination Unit Central office end en anglais. Il représente l'équipement ADSL du côté du centre de commutation (de l'opérateur réseau)

ADSL Termination Unit Remote terminal end en anglais. Il représente l'équipement ADSL placé chez l'abonné (modem + filtre).

Central Office

Customer Premises Equipment (Terminal)

Cyclic Redundancy Check : Méthode de détection d'erreurs

Discrete Multi Tone : Méthode de transmission utilisant 256 porteuses

Digital Subscriber Line Access Multiplexer

Forward Error Correction

ATM cell Header Error Control

LAN

LLC

MAC

OAM

PPP

PPPoA

PPPoE

RARP

RFC

RJ11

RJ45

UBR

USB

IDentifier

Local Area Network

Logical Link Control (Encapsulation sans en-tête)

Medium Address Control

Operation, Administration and Maintenance

Point to Point Protocol

PPP over ATM

PPP over Ethernet

Reverse Address Resolution Protocol en anglais. Protocole qui permet de trouver l'adresse physique d'une machine à partir de son adresse IP

Request For Commments

Prise miniature standard à 6 contacts

Prise miniature standard à 8 contacts

Unspecified Bit Rate en anglais. Classe de service largement employée

Universal Serial Bus. Ce Bus offre un débit nominal jusqu'à 12 Mbit/s

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page D-2

Reproduction et communication interdites sans autorisation écrite de

Annexe D - Glossaire

VCI

VCMUX

VID

VPI

WAN

Virtual Channel

Virtual Channel Identifier

Encapsulation (sans en-tête)

Vendor ID

Virtual Path

Virtual Path Identifier

Wide Area Network

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03

Reproduction et communication interdites sans autorisation écrite de

Page D-3

Annexe D - Glossaire

Guide Utilisateur du SAGEM F@st™ 800 (RFC 1483) - 288021405-03 Page D-4

Reproduction et communication interdites sans autorisation écrite de

Le Ponant de Paris - 27, rue Leblanc - 75512 PARIS CEDEX 15 - FRANCE Tel. : +33 1 40 70 63 63 - Fax : +33 1 40 70 66 44 http : /www.sagem.com

SAGEM SA - Société anonyme à directoire et conseil de surveillance au capital de 36 044 360 € - Siège social : 27, rue Leblanc - 75512 PARIS CEDEX 15 - 562 082 909 R.C.S. PARIS

Division Réseaux et Télécommunications

Sagem FAST 800 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Sommaire

1. Introduction

Avertissement

1.1 Présentation

1.2 Pré-requis

2.1 Raccordement du modem

2.1.1 Raccordement des terminaux analogiques

3. Installation sous Microsoft Windows

3.2 Connexion / Déconnexion à/d' Internet

3.2.1 Connexion à Internet

3.2.1.1 En mode RFC 1483 Routé (LLC ou VCMUX)

3.2.1.2 En mode RFC Ponté (LLC ou VCMUX)

3.2.2 Déconnexion d'Internet

3.2.2.1 En mode RFC 1483 Routé (LLC ou VCMUX)

3.2.2.2 En mode RFC Ponté (LLC ou VCMUX)

3.3.2 Outils "Diagnostics"

4. Installation sous Mac OS 8.6 ou Mac OS 9.x

4.2 Connexion à Internet

4.2.1 En mode RFC 1483 Routé (LLC ou VCMUX)

4.2.2 En mode RFC 1483 Ponté (LLC ou VCMUX)

4.3.1 Vérification de l'installation

4.3.2 Outils "Diagnostics"

4.3.2.1 Onglet "Opération"

4.3.2.2 Onglet "Statistiques"

4.3.2.3 Onglet "Configuration"

4.3.3 Icône attestant de l'état du modem

5. Installation sous Mac OS X

5.2 Connexion à Internet

5.2.1 En mode RFC 1483 Routé (LLC ou VCMUX)

5.2.2 En mode RFC 1483 Ponté (LLC ou VCMUX)

5.3 Déconnexion d'Internet

5.3.1 En mode RFC 1483 Routé (LLC ou VCMUX)

5.3.2 En mode RFC 1483 Ponté (LLC ou VCMUX)

5.4 Outils "Diagnostics"

A. Annexe A - Dépannage du SAGEM F@st™ 800

A.1 Voyants de face avant du modem

A.1.1 Voyant "ADSL" clignotant

A.1.2 Voyants "ADSL" et "PWR" éteints

A.1.3 Voyants "ADSL" éteint et "PWR" allumé

A.1.4 Voyants "ADSL" allumé en fixe et "PWR" allumé

B.1 Consignes de sécurité

C.1 Caractéristiques matérielles

C.2 Caractéristiques logicielles

C.3 Compatibilité PC et Mac

Glossaire
