SAGEM F@st

3202

(LiveBox

Manuel de Référence

)



288 060 374-05

Edition Mai 2006

Avertissement

Sagem Communication suit assidûment toutes les évolutions techniques et recherche

continuellement l'amélioration de ses produits de manière à en faire profiter pleinement ses clients. Elle s'arroge donc le droit de faire évoluer sans préavis sa documentation en conséquence.

Toutes les marques citées dans ce guide sont déposées par leur propriétaire respectif :

- SAGEM F@st™ est une marque déposée de Sagem Communication,

- SAGEM est une marque déposée de SAFRAN,

- Windows

- Apple



et Mac

et Internet Explorer



OS sont des marques déposées de Apple Computer Incorporation,

sont des marques déposées de Microsoft Corporation,

Ce manuel est exclusivement dédié au produit par Orange. Toutes les mentions "Fournisseurs d'Accès, Fournisseurs de Service, FAI, ISP" contenues dans le présent document font référence aux abonnements, aux services de base ainsi qu'optionnels commercialisés par Orange, à l'exclusion de tout autre fournisseur.

SAGEM F@st™ 3202 est la référence commerciale du produit Sagem Communication.

est une marque déposée de France Telecom.

de France Telecom distribué

fabriqué par

Convention des symboles utilisés dans ce manuel

Vous met en garde contre une action ou une omission grave.

Vous donne une information importante que vous devez prendre en compte

DIRECTIVE E 2002/96/CE

ENVIRONNEMENT

La préservation de l'environnement est une préoccupation essentielle de

Sagem Communication. Sagem Communication a la volonté d'exploiter des installations respectueuses de

l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

L’EMBALLAGE

La présence du logo (point vert) signifie qu’une contribution est versée à un organisme national agréé, pour améliorer les infrastructures de récupération et de recyclage des emballages.

Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

LES PILES ET BATTERIES

Si votre produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

LE PRODUIT

La poubelle barrée apposée sur le produit ou sur ses accessoires signifie qu’il appartient à la famille des équipements électriques et électroniques.

À ce titre, la réglementation européenne vous demande de procéder à sa collecte sélective :

• Dans les points de distribution en cas d’achat d’un équipement équivalent,

• Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d’Équipements Électriques et Électroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 0-1

Sommaire

Pages

Avertissement Convention des symboles utilisés dans ce manuel DIRECTIVE E 2002/96/CE 0-1 Sommaire 0-2 à 0-5 Liste des Figures 0-6

1. Introduction 1-1

1.1Présentation 1-2

1.2Composition du coffret SAGEM F@st™ 3202 1-4

1.3Pré-requis 1-5

2. Description et Installation de votre Passerelle Résidentielle 2-1

2.1Description 2-2

2.1.1 Vue "Connecteurs" 2-3

2.1.2 Vue "Voyants" 2-4

2.2Installation de la Passerelle Résidentielle 2-5

2.2.1 Mise sous tension 2-6

2.2.2 Branchement du câble ADSL au SAGEM F@st™ 3202 2-6

2.3Raccordement d'un poste téléphonique à votre Passerelle Résidentielle 2-6

2.4Connexion d'un décodeur (TV/Vidéo) à votre Passerelle Résidentielle 2-7

2.5Consignes d'installation 2-8

3. Installation et configuration de la Passerelle Résidentielle 3-1

3.1Installation et configuration de votre Passerelle Résidentielle sur le port USB de votre ordinateur 3-2

3.1.1 Installation des pilotes USB sur votre ordinateur 3-2

3.2Installation et configuration de votre Passerelle Résidentielle à la carte réseau de votre ordinateur (Ethernet) 3-12

3.2.1 Configuration des paramètres réseau 3-12

3.3Installation et configuration de votre Passerelle Résidentielle avec l'interface adaptateur USB Wi-Fi de votre ordinateur 3-23

3.3.1 Installation des pilotes de la clé Wi-Fi USB sur votre ordinateur 3-23

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 0-2 Document Sagem Communication. Reproduction et divulgation interdites

3.4Installation et configuration de votre Passerelle Résidentielle avec le composant Wi-Fi intégré de votre ordinateur 3-33

3.4.1 Installation des pilotes du composant Wi-Fi intégré sur votre ordinateur 3-33

3.5Installation et configuration d'un ordinateur supplémentaire 3-43

4. Service téléphonie par ADSL 4-1

4.1Introduction 4-2

4.2Conditions d'utilisation de la téléphonie par ADSL 4-2

4.3Branchement téléphonique analogique 4-3

4.4Fonctionnement du service de téléphonie par ADSL 4-4

4.5Cas d'indisponibilité du service Téléphonie par ADSL 4-6

5. Informations / Services optionnels / Configuration 5-1

5.1Accès à l'écran de bienvenue 5-2

5.2Recommandations 5-4

5.3Services optionnels 5-5

5.3.1 Accès Internet 5-6

5.3.2 Téléphonie par ADSL 5-7

5.3.3 TV par ADSL 5-8

5.3.4 Visiophonie par ADSL 5-9

5.3.5 Livezoom 5-10

5.3.6 Photoblog 5-11

5.4Informations 5-12

5.4.1 Présentation 5-12

5.4.2 Sélection de la langue 5-12

5.4.3 Connexion ADSL 5-13

5.4.4 Sans fil 802.11g 5-14

5.4.5 Bluetooth 5-14

5.4.6 LAN 5-15

5.4.7 Logiciel 5-15

5.4.8 USB 5-16

5.4.9 Voix sur IP 5-16

5.5Configuration de votre Passerelle Résidentielle : Rubrique "Menu Basic" 5-17

5.5.1 Contrôle d'accès 5-18

5.5.2 Paramétrage LAN & DHCP 5-19

5.5.3 Serveurs LAN 5-21

5.5.4 Réseau sans fil (selon version) 5-24

5.5.5 Sauver / Effacer / Redémarrer 5-32

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 0-3

5.6Configuration de votre Passerelle Résidentielle: Rubrique "Configuration Avancée …"5-33

5.6.1 Bluetooth 5-34

5.6.2 Parefeu 5-36

5.6.3 Réseau 5-49

5.6.4 Ligne ADSL 5-52

5.6.5 Statistiques 5-61

5.6.6 Outils 5-63

6. Mise à jour du logiciel 6-1

7. Mode "Recovery" 7-1

7.1Généralités 7-2

7.2Mode "Recovery" 7-2

7.3Mise en œuvre du téléchargement "Rescue" 7-2

7.3.1 Transfert des fichiers et écriture en mémoire 7-3

7.3.2 Redémarrage 7-4

A. Annexe A - Dépannage A-1

A.1 Vérification de l'attribution d'une adresse IP A-2

A.1.1 Sous Windows A-2 A.1.2 Sous Mac (par exemple MacOS X) A-2

A.2 Interprétation des voyants A-3

A.3 Alarmes de fonctionnement A-3

A.3.1 Voyant "@" clignote A-4 A.3.2 Voyant " A.3.3 Voyant "

A.3.4 Tous les voyants sont éteints A-4 A.3.5 Tous les voyants clignotent A-5

A.4 Perte du mot de passe et de l'adresse IP de votre passerelle résidentielle A-5

A.5 Retour en configuration d'usine A-5

A.6 Mode Hors connexion A-6

" éteint A-4

B. Annexe B - Avertissements pour la sécurité B-1

B.1 Avertissements pour la sécurité B-2

B.1.1 Niveaux de sécurité sur le coffret SAGEM F@st™ 3202 B-2

B.2 Déclaration CE de conformité B-3

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 0-4 Document Sagem Communication. Reproduction et divulgation interdites

C. Annexe C - Caractéristiques Techniques C-1

C.1 Mécanique - Visualisations C-2

C.2 Caractéristiques des différentes interfaces C-3

C.3 Caractéristiques d'environnement C-5

C.4 Logiciel et protocoles C-6

D. Annexe D - Configuration par défaut D-1

D.1 Nom d'utilisateur et Mot de passe par défaut D-2

D.2 Configuration par défaut côté réseau local (LAN) D-2

D.3 Configuration par défaut côté réseau local sans-fil (WLAN) D-3

E. Annexe E - Glossaire E-1

F. Annexe F - Connectique F-1

F.1 Brochage du connecteur "LINE"F-2

F.2 Brochage du connecteur "PHONE"F-2

F.3 Brochage du connecteur "PWR"F-3

F.4 Brochage des connecteurs "ETH1" et "ETH2"F-3

F.5 Brochage du Connecteur "USB PC"F-4

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 0-5

Liste des Figures

Figure 1.1 - Environnement de votre SAGEM F@st™ 3202

Figure 2.1 - Vue d'ensemble du coffret Figure 2.2 - Interconnexion des accès du SAGEM F@st™ 3202 Figure 2.3 - Branchement ligne ADSL/ Poste téléphonique / Alimentation du SAGEM F@st™ 3202

Figure 4.1 - Branchement téléphonique

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 0-6 Document Sagem Communication. Reproduction et divulgation interdites

1. Introduction

Ce chapitre traite ¾ de la présentation du SAGEM F@stTM 3202 § 1.1

¾ de la composition de la fourniture § 1.2

¾ du pré-requis informatique § 1.3

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites

Page 1-1

1 - Introduction

1.1 Présentation

Le SAGEM F@st™ 3202 est une "Passerelle Résidentielle" à interface ADSL à haut débit qui permet d'accéder simultanément à des services dits "Triple Play" : elle permet de partager votre connexion à Internet entre tous les ordinateurs de votre réseau avec ou sans câbles (réseau sans fil à la norme IEEE 802.11b/g et interface Bluetooth). Elle permet également de connecter des téléphones et terminaux analogiques pour accéder à des services de téléphonie (VoIP) au travers de votre ligne ADSL. D'autres équipements, comme un décodeur TV ou un visiophone, peuvent être connectés au SAGEM F@st™ 3202 pour offrir des services supplémentaires comme la TV, la Vidéo à la Demande (ou la visiophonie). D'autres services tels que l'accès à une caméra Wi-Fi en temps réel depuis n'importe quel ordinateur connecté à Internet ou encore la mise à disposition d'images sur un "blog" vous sont proposés.

Cette Passerelle Résidentielle peut être utilisée pour accéder à Internet avec tous les ordinateurs équipés d'un port USB, Ethernet ou d'une fonction/carte WLAN (WLAN: Wireless LAN: réseau Ethernet sans fil). Vous pouvez également y connecter jusqu'à trois téléphones analogiques (à fréquence vocale).

Téléviseur

Décodeur TV/Vidéo

Bluetooth

Ordinateur

avec port ETH

Wi-Fi

Ordinateur

avec port USB

Ordinateur avec client 802.11b/g

Serveur Vidéo

Réseau d'accès

Réseau

Téléphonique

Commuté

Téléphone

Assistant

numérique person nel

(PDA)

analogique

Figure 1.1 - Environnement de votre SAGEM F@st™ 3202

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 1-2

Document Sagem Communication. Reproduction et divulgation interdites

1 - Introduction

Ses principales caractéristiques et fonctions sont les suivantes :

¾ Bridge/Routeur sécurisé à hautes performances à interface ADSL,

¾ Accès utilisateurs Ethernet 10/100BT, USB1.1, 802.11b/g et Bluetooth,

¾ Serveur DHCP, relais DNS,

¾ Routeur NAT / PAT - Compatibilité FTP, IRC, Net2Phone, Netbios, DNS, Netmeeting

H.323, SIP, RTSP, MGCP (RFC 3134), VPN passthrough (PPTP), CUSeeMe, RealAudio, AOL, Microsoft IM et autres,

¾ Pare-feu (Firewall),

¾ Gestion de la Qualité de Services IP (QoS IP) pour protéger les flux sensibles comme la

Voix-sur-IP,

¾ Voix sur IP H.323,

¾ Serveur HTTP pour une configuration aisée,

¾ Interface ADSL / ADSL2+.

¾ Gestion du multi VC ATM qualité de services ATM (CBR, UBR, VBR).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites

Page 1-3

1 - Introduction

1.2 Composition du coffret SAGEM F@st™ 3202

Le SAGEM F@st™ 3202 est fourni dans un emballage dont la composition est la suivante:

¾ 1 Passerelle Résidentielle SAGEM F@st™ 3202,

¾ 1 bloc adaptateur secteur,

¾ 1 câble USB Type A mâle / Type A femelle (longueur = 0,8 m),

¾ 1 cordon de ligne ADSL RJ11 / RJ11 FDT (longueur = 3 m),

¾ 1 câble USB Type A mâle / Type B mâle (longueur = 1,5 m),

¾ 1 cordon Ethernet droit RJ45 / RJ45 (longueur = 1,8 m),

¾ 1 cordon adaptateur RJ11 / prise téléphonique (longueur = 0,25 m)(suivant modèle),

¾ 1 CD-Rom d'Installation,

¾ 1 clé Wi-Fi USB 802.11b/g (suivant modèle),

¾ 1 Guide Utilisateur,

¾ Filtre séparateur ADSL/RTC (suivant modèle).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 1-4

Document Sagem Communication. Reproduction et divulgation interdites

1 - Introduction

Le CD ROM comporte :

• le logiciel d'installation des interfaces Ethernet (ETH) et USB et des pilotes 802.11b/g.

• le Manuel de Référence du SAGEM F@st™ 3202 en fichier au format pdf.

• la déclaration CE du SAGEM F@st™ 3202.

• le téléchargement d'une version logicielle (Rescue).

Fourniture incomplète ou endommagée. Si à sa réception, l’équipement est endommagé ou incomplet, contactez le Fournisseur de votre SAGEM F@st™ 3202.

1.3 Pré-requis

L’utilisation du SAGEM F@st™ 3202 nécessite les éléments suivants :

¾ la souscription à un ou plusieurs abonnements à un Fournisseur de Service ; l'accès à

certains services peut nécessiter la souscription à un abonnement.

¾ un ordinateur équipé

• d'une pile de protocole TCP / IP,

• d'une interface 802.11b/g.

• d'une interface USB de type A.

• d'une interface Ethernet 10BASE-T ou 10/100BASE-T,

¾ un navigateur WEB (Internet Explorer version 5 ou supérieure recommandée).

La configuration minimale de votre ordinateur doit être :

¾ pour Windows : Pentium II, 400 MHz, RAM : 128 Mo,

¾ pour MacOS : Power PC G3, 233 MHz, RAM : 128 Mo,

¾ 30 Mo libre sur votre disque dur,

¾ un moniteur de résolution minimale : 1024 x 768.

Si votre ordinateur ne dispose pas de la fonction Wi-Fi, vous devez l'équiper d'un accessoire Wi-Fi (norme IEEE 802.11b/g) pour pouvoir vous connecter au Point d'Accès WLAN du SAGEM F@st™ 3202 (en option). Il en existe plusieurs types :

• Clés USB Wi-Fi,

• Cartes PCMCIA Wi-Fi,

• Cartes PCI Wi-Fi.

Il est conseillé d'utiliser la clé Wi-Fi USB fournie avec votre SAGEM F@st™ 3202.

Avant d’installer la passerelle résidentielle SAGEM F@st™ 3202, nous vous conseillons de désinstaller tout modem ou routeur (par exemple un modem routeur ADSL).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites

Page 1-5

1 - Introduction

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 1-6

Document Sagem Communication. Reproduction et divulgation interdites

2. Description et Installation de votre Passerelle Résidentielle

Ce chapitre traite ¾ de la description de votre SAGEM F@stTM 3202 § 2.1

¾ de l’installation de votre SAGEM F@stTM 3202 § 2.2

¾ de la connexion d'un poste téléphonique à votre SAGEM

¾ de la connexion d'une Set Top Box (TV / Vidéo) à votre

¾ des consignes d'installation § 2.5

Document Sagem Communication. Reproduction et divulgation interdites

F@st

SAGEM F@st

3202

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

§ 2.3

§ 2.4

Page 2-1

2 - Description et Installation de votre Passerelle Résidentielle

2.1 Description

La Passerelle Résidentielle SAGEM F@stTM 3202 se présente ainsi :

Figure 2.1 - Vue d'ensemble du coffret

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 2-2

Document Sagem Communication. Reproduction et divulgation interdites

2 - Description et Installation de votre Passerelle Résidentielle

2.1.1 Vue "Connecteurs"

Marquage Signification

Non utilisé dans les versions récentes de la Passerelle Résidentielle.

LINE

PHONE

REG

PWR

RST

ETH1

ETH2

USB

ACC

Connecteur RJ11 - 6 points pour la connexion à une ligne ADSL (interface WAN)

Embase RJ11 - 6 points pour le raccordement à un téléphone analogique (à numérotation à fréquence vocale) pour l'accès à des services de téléphonie (VoIP).

Ce bouton poussoir permet d'associer une station Wi-Fi client.

Ce connecteur permet de mettre sous tension la passerelle Résidentielle.

Ce bouton est en retrait par rapport aux autres boutons poussoirs pour éviter une perte accidentelle de la configuration.

Il permet le retour en configuration usine de la passerelle résidentielle (voir § A.5).

Connecteur RJ45 - 8 pts pour la connexion soit à un terminal soit à un réseau local ou à un visiophone (Interface Ethernet 10/100BASE-T).

Connecteur RJ45 - 8 pts pour la connexion par exemple à un poste de télévision via un décodeur TV/vidéo (Interface Ethernet 10/100BASE-T).

Connecteur femelle USB "Esclave" type B pour la connexion à un ordinateur (Interface USB).

Connecteur femelle USB "Maître" type A (Interface USB) - Non Utilisé dans la

version actuelle.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites

Page 2-3

2 - Description et Installation de votre Passerelle Résidentielle

2.1.2 Vue "Voyants"

Les différents voyants de la figure ci-après sont décrits dans le tableau suivant :

Voyants Signification

Voyant d'alerte. Ce voyant clignote lors du test de démarrage de la

passerelle résidentielle. A l'issu de ce test :

• Ce voyant reste allumé si une panne est détectée,

• Ce voyant reste éteint si le fonctionnement est correct.

Voyant Internet.

• Ce voyant clignote rapidement lorsque la ligne ADSL n'est pas synchronisée,

• Ce voyant clignote lentement lorsque la ligne ADSL est synchronisée tandis que le PPP n'est pas synchronisé ,

• Ce voyant reste allumé lorsque la ligne ADSL et le PPP sont synchronisés.

Voyant Réseau local (LAN). Ce voyant indique un trafic de données entre la passerelle résidentielle et les différentes interfaces Wi-Fi, Ethernet (ETH), USB et Bluetooth.

• Ce voyant clignote lorsqu'un trafic est décelé sur une des interfaces précitées.

• Ce voyant est éteint si aucun trafic n'est décelé.

Voyant Téléphonie. Ce voyant indique l'état de la ligne téléphonique en

VoIP.

• Ce voyant est allumé lorsque la ligne téléphonique VoIP est disponible.

• Ce voyant clignote lorsque la ligne téléphonique VoIP est disponible et

que le téléphone est décroché.

Voyant Wi-Fi. Ce voyant indique l'activation / désactivation du mode Wi-Fi.

• Ce voyant clignote lorsque la passerelle résidentielle est en mode "association" Wi-Fi,

• Ce voyant est allumé lorsque l'interface "Wi-Fi" est activée.

• Ce voyant est éteint lorsque l'interface "Wi-Fi" est désactivée.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 2-4

Document Sagem Communication. Reproduction et divulgation interdites

2 - Description et Installation de votre Passerelle Résidentielle

2.2 Installation de la Passerelle Résidentielle

Assistant

numéri que personnel

(PDA)

Bluetooth

Vers ligne

compatible ADSL

Ordinateur avec client 802.11b/g

Wi-Fi

Ordinateur

avec port USB

Téléviseur

Téléph one

analogique

Vers prise secteur

via adaptateur secteur

Figure 2.2 - Interconnexion des accès du SAGEM F@st™ 3202

Décodeur TV/vidéo

Ordinateur

avec port ETH

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites

Page 2-5

2 - Description et Installation de votre Passerelle Résidentielle

2.2.1 Mise sous tension

¾ Connectez d'abord l'extrémité du cordon du bloc adaptateur, fourni avec le matériel, sur

l'embase PWR de votre SAGEM F@st™ 3202,

¾ Branchez le bloc sur une prise de courant proche,

¾ Tous les 5 voyants de la Passerelle Résidentielle s'allument et s'éteignent les uns après les

autres, puis restent allumés un laps de temps puis s'éteignent tous.

2.2.2 Branchement du câble ADSL au SAGEM F@st™ 3202

¾ Raccordez une extrémité du câble RJ11/RJ11 fourni sur l'embase LINE de votre

SAGEM F@st™ 3202.

¾ Raccordez l'autre extrémité de ce câble au connecteur marqué ADSL sur le micro filtre

connecté à la prise téléphonique française normalisée (prise en T) murale de votre habitation.

2.3 Raccordement d'un poste téléphonique à votre Passerelle Résidentielle

Ce raccordement s'effectue conformément à la figure ci-après (selon modèle) :

Utilisez l'adaptateur téléphonique fourni avec votre passerelle résidentielle.

Consultez votre Fournisseur de service pour l'utilisation du service de téléphonie sur votre SAGEM F@st™ 3202.

Si votre installation téléphonique dispose de plusieurs prises en T, il est indispensable de les équiper chacune d'un microfiltre.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 2-6

Document Sagem Communication. Reproduction et divulgation interdites

2 - Description et Installation de votre Passerelle Résidentielle

Figure 2.3 - Branchement ligne ADSL/ Poste téléphonique / Alimentation

du SAGEM F@st™ 3202

2.4 Connexion d'un décodeur (TV/Vidéo) à votre Passerelle Résidentielle

¾ Raccordez l'extrémité d'un câble RJ45/RJ45 à l'embase ETH2 ( ) de votre

SAGEM F@st™ 3202,

¾ Raccordez l'autre extrémité du câble à votre décodeur TV / Vidéo.

Consultez votre Fournisseur de service pour l'utilisation de votre décodeur pour accéder aux services TV / Vidéo avec votre SAGEM F@st™ 3202

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites

Page 2-7

2 - Description et Installation de votre Passerelle Résidentielle

2.5 Consignes d'installation

Environnement

¾ Le SAGEM F@st™ 3202 doit être installé et utilisé à l’intérieur d’un bâtiment.

¾ La température ambiante ne doit pas dépasser 45°C.

¾ Le SAGEM F@st™ 3202 ne doit pas être exposé à un fort ensoleillement ni à une

importante source de chaleur.

¾ Le SAGEM F@st™ 3202 ne doit pas être placé dans un environnement sujet à une

condensation de vapeur importante.

¾ Le SAGEM F@st™ 3202 ne doit pas être exposé à des projections d’eau.

¾ Le boîtier du SAGEM F@st™ 3202 ne doit pas être couvert.

Source d'alimentation

¾ Utiliser une prise secteur facile d’accès, à proximité de l'équipement. Le cordon

d’alimentation a une longueur de 2 m.

¾ Disposer le cordon d’alimentation de façon à éviter toute coupure d’alimentation

accidentelle de la Passerelle Résidentielle.

¾ Le SAGEM F@st™ 3202 est prévu pour être raccordé à un réseau d'alimentation de type

TT ou TN.

¾ Le SAGEM F@st™ 3202 n'est pas prévu pour être raccordé sur une installation électrique

à schéma de type IT (alimentation à neutre indépendant).

¾ La protection contre les courts-circuits et les fuites entre phase, neutre et la terre doit être

assurée par l'installation électrique du bâtiment. Le circuit d'alimentation de cet équipement doit être muni d'une protection 16 A contre les surintensités ainsi qu'une protection différentielle.

Entretien

¾ L'ouverture du coffret est interdite. Elle est réservée exclusivement à un personnel qualifié

et agréé par votre Fournisseur.

¾ N'utilisez pas d'agents nettoyants liquides ou en aérosol.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 2-8

Document Sagem Communication. Reproduction et divulgation interdites

3. Installation et configuration de la Passerelle Résidentielle

Ce chapitre traite ¾ De l'installation et configuration de votre Passerelle

Résidentielle sur le port USB de votre ordinateur.

¾ De l'installation et configuration de votre Passerelle

Résidentielle à la carte réseau de votre ordinateur (Ethernet).

¾ De l'installation et configuration de votre Passerelle

Résidentielle avec l'interface adaptateur USB Wi-Fi de votre ordinateur.

¾ De l'installation et configuration de votre Passerelle

Résidentielle avec le composant Wi-Fi intégré de votre ordinateur.

¾ De l'installation et configuration d'un ordinateur

supplémentaire.

§ 3.1

§ 3.2

§ 3.3

§ 3.4

§ 3.5

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-1

3 - Installation et configuration de la Passerelle Résidentielle

L'installation et la configuration de votre Passerelle Résidentielle peut s'effectuer avec les interfaces suivantes :

¾ USB (cf. § 3.1),

¾ Ethernet (ETH1

¾ Wi-Fi (cf. § 3.3 et § 3.4).

Si vous avez installé votre passerelle résidentielle avec une interface (par exemple USB) et que vous voulez l'installer avec une autre interface (Ethernet ou Wi-Fi), il est impératif de désinstaller la passerelle résidentielle.

Pour ce faire :

Sélectionnez Démarrer / Tous les programmes / LiveBox / Utilitaires / Désinstallation.

Si vous installez le logiciel de contrôle parental, vous aurez à fournir un mot de passe lors du premier redémarrage de votre ordinateur (ou du premier lancement du logiciel de contrôle parental). Conservez le, il vous sera demandé si vous désirez, par la suite, désinstaller ce logiciel.

)(cf. § 3.2),

3.1 Installation et configuration de votre Passerelle Résidentielle sur le port USB de votre ordinateur

L'accès USB du SAGEM F@st™ 3202 est du type USB 1.1 autorisant un débit maximum de 12 Mbit/s. La connectique présentée est du type B.

Sur cet accès, vous pouvez vous connecter directement à un ordinateur sur une entrée USB de type A en utilisant un cordon USB (fourni avec l'équipement).

L'installation de l’interface USB doit impérativement s’effectuer avant le

raccordement du connecteur USB.

3.1.1 Installation des pilotes USB sur votre ordinateur

Avant d'installer votre Passerelle Résidentielle SAGEM F@st™ 3202, vous devez impérativement désinstaller tout autre modem/routeur ADSL.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-2 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

3.1.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectuée sous Windows XP. L'installation sous d'autres systèmes d'exploitation de

Windows (98, ME et 2000) peut présenter de légères différences.

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Si vous souhaitez bénéficier du service de contrôle parental :

¾ Cochez la case correspondante

après avoir pris connaissance des

Conditions Générales d'Utilisation.

¾ Cliquez sur le bouton

pour commencer l'installation du logiciel de contrôle parental.

Remarque : Si cet écran n'apparaît pas : Sélectionnez dans le menu Démarrer, la commande Exécuter puis saisir : <lettre du lecteur de CD-ROM> :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

L’écran ci-contre apparaît et vous invite à patienter pendant l'installation du logiciel.

L’écran ci-contre confirme l'installation du logiciel de contrôle parental

Cliquez sur le bouton pour poursuivre l'installation de votre Passerelle Résidentielle.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-3

3 - Installation et configuration de la Passerelle Résidentielle

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Cliquez sur le bouton pour commencer l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît. Cliquez sur

Puis cliquez sur le bouton

pour poursuivre

l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-4 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-5

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur une interface filaire.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur l'interface USB.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite à patienter.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-6 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Veuillez effectuer le raccordement du câble USB en connectant l'extrémité "carrée" de type B sur la Passerelle Résidentielle (embase USB PC) puis en connectant l'autre extrémité "plate" de type A sur une embase correspondante disponible de votre ordinateur conformément à l'animation présentée à l'écran.

L’écran ci-contre apparaît.

Veuillez patienter pendant le diagnostic de la connexion à la Passerelle Résidentielle via la liaison USB.

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-7

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L’écran ci-contre apparaît et décrit la mise à jour logicielle automatique de votre Livebox. Cette mise à jour pourra se produire dès votre première connexion.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite à connecter un second téléphone sur la prise marquée "PHONE" de votre Livebox, si vous avez souscrit au service de téléphonie par ADSL. Dans le cas contraire, passez directement à l'étape suivante.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-8 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît et vous invite à brancher votre téléphone classique sur une prise téléphonique murale, préalablement équipée d'un filtre ADSL.

Cliquez sur le bouton pour poursuivre l'installation.

Votre Livebox est opérationnelle.

Une icône a été créée dans votre Bureau (voir détail ci-après).

)

Cliquez sur "Kit Orange" (Gestionnaire Internet et Navigateur Orange).

Si vous avez choisi d'installer le "kit Orange", l'icône

les icônes d'accéder à l'espace "Orange" (Web, Messagerie, Aide, Mon compte, LiveBox, Se connecter, A propos de, etc.).

Remarque : L'icône de configuration disparaît de votre bureau.

Cette icône permet de personnaliser le paramétrage de votre Livebox et de gérer les services associés (cf. chapitre 5).

pour quitter l'installation. Vous pouvez également installer le

apparaît dans la barre des tâches,

et apparaissent dans le bureau pour vous permettre

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-9

3 - Installation et configuration de la Passerelle Résidentielle

Vous pouvez également en sélectionnant dans le menu Démarrer, Tous les programmes / Livebox accéder aux choix suivants :

Les Services optionnels sont décrits au chapitre 5.

Vous pouvez maintenant :

¾ Surfer sur Internet

¾ Utiliser tous les Services optionnels (Téléphonie, Visiophonie,

Télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention : Si lors de l'installation, vous avez entré un identifiant de

connexion ou un mot de passe de l'identifiant erronés vous avez pu poursuivre et terminer l'installation ainsi qu'avoir accès au configurateur HTTP.

Mais en aucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de rentrer les bonnes informations que vous a transmis votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, sélectionnez dans la rubrique Mes Services, Accès Internet.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-10 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

3.1.1.2 Sous Mac

Pas d'installation disponible avec l'interface USB.

L'installation avec l'interface Ethernet est décrite au § 3.2.1.2).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-11

3 - Installation et configuration de la Passerelle Résidentielle

3.2 Installation et configuration de votre Passerelle Résidentielle à la carte réseau de votre ordinateur (Ethernet)

Dans la configuration usine, seule l'embase Ethernet ETH1 repérée par du SAGEM F@st™ 3202 est prévue pour la connexion de vos ordinateurs ou d'équipements réseau Ethernet filaire. Cet accès est du type Ethernet 10/100BASE-T. Il supporte les débits de 10 Mbit/s et 100 Mbit/s en mode Half ou Full Duplex sur une double paire torsadée de catégorie 5.

Cet accès est un connecteur RJ45 avec câblage de type MDI ou MDI-x auto-détectant.

Sur cet accès, vous pouvez vous connecter en utilisant un cordon Ethernet droit ou croisé (non fourni avec l'équipement) :

• soit directement à un ordinateur équipé d'une carte réseau Ethernet 10/100BASE-T,

• soit à un réseau local Ethernet raccordé à un concentrateur de réseaux (HUB ou Switch).

3.2.1 Configuration des paramètres réseau

3.2.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectuée sous Windows XP. L'installation sous d'autres systèmes d'exploitation de

Windows (98, ME et 2000) peut présenter de légères différences.

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Si vous souhaitez bénéficier du service de contrôle parental :

¾ Cochez la case correspondante

après avoir pris connaissance des

Conditions Générales d'Utilisation.

¾ Cliquez sur le bouton

pour commencer l'installation du logiciel de contrôle parental.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-12 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît et vous invite à patienter pendant l'installation du logiciel.

L’écran ci-contre confirme l'installation du logiciel de contrôle parental

Cliquez sur le bouton pour poursuivre l'installation de votre Passerelle Résidentielle.

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Cliquez sur le bouton pour commencer l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-13

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Cliquez sur

Puis cliquez sur le bouton

pour poursuivre

l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-14 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur une interface filaire.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur l'interface ETH.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-15

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît et vous invite à patienter.

L’écran ci-contre apparaît, si plusieurs cartes Ethernet sont installées sur votre ordinateur.

Sélectionnez la carte Ethernet raccordée au SAGEM F@st

Puis cliquez sur valider votre choix et poursuivre la configuration.

L’écran ci-contre apparaît.

Veuillez effectuer le raccordement du câble Ethernet RJ45/RJ45 en connectant l'extrémité de ce câble sur

l'embase ETH1 repérée par sur votre SAGEM F@st™ 3202 puis en connectant l'autre extrémité sur une embase Ethernet disponible de votre ordinateur conformément à l'animation présentée à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

3202.

pour

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-16 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Veuillez patienter pendant le diagnostic de la connexion à la Passerelle Résidentielle via la liaison Ethernet.

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-17

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît et décrit la mise à jour logicielle automatique de votre Livebox. Cette mise à jour pourra se produire dès votre première connexion.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite à brancher votre téléphone classique sur une prise téléphonique murale, préalablement équipée d'un filtre ADSL.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-18 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

Votre Livebox est opérationnelle.

Une icône a été créée dans votre Bureau (voir détail ci-après).

)

Cliquez sur "Kit Orange" (Gestionnaire Internet et Navigateur Orange).

Si vous avez choisi d'installer le "kit Orange", l'icône

les icônes d'accéder à l'espace "Orange" (Web, Messagerie, Aide, Mon compte, LiveBox, Se connecter, A propos de, etc.).

Remarque : L'icône de configuration disparaît de votre bureau.

Vous pouvez également en sélectionnant dans le menu Démarrer, Tous les programmes / Livebox accéder aux choix suivants :

Cette icône permet de personnaliser le paramétrage de votre Livebox et de gérer les services associés (cf. chapitre 5).

pour quitter l'installation. Vous pouvez également installer le

apparaît dans la barre des tâches,

et apparaissent dans le bureau pour vous permettre

Les Services optionnels sont décrits au chapitre 5.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-19

3 - Installation et configuration de la Passerelle Résidentielle

Vous pouvez maintenant :

¾ Surfer sur Internet

¾ Utiliser tous les Services optionnels (Téléphonie, Visiophonie,

Télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention : Si lors de l'installation, vous avez entré un identifiant de

connexion ou un mot de passe de l'identifiant erronés vous avez pu poursuivre et terminer l'installation ainsi qu'avoir accès au configurateur HTTP.

Mais en aucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de rentrer les bonnes informations que vous a transmis votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, sélectionnez dans la rubrique Mes Services, Accès Internet.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-20 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

3.2.1.2 Sous MacOS X

La procédure de configuration décrite ci-après a été effectuée sous MacOS X (10.3.8). Elle peut être effectuée sous d'autres systèmes d'exploitation tels que MacOS 8.6, MacOS 9.1, MacOS 9.2 et MacOS X 10.1 ou 10.2.

Cliquez sur le menu dans la barre des menus, sélectionnez "Préférences Système", puis cliquez sur l’icône "Réseau". L’écran ci-contre apparaît.

Dans le champ grisé "Ethernet intégré" : ¾ Un voyant vert indique l’activation

(réalisée automatiquement par le branchement du cordon Ethernet de votre SAGEM F@st

¾ L’adresse IP, attribuée à votre LAN

est précisée.(exemple :

192.168.1.10).

(pomme)

3202).

Cliquez sur "Configurer" pour passer à l’écran suivant.

Le champ Afficher: doit afficher

Ethernet intégré par défaut.

L’onglet TCP/IP est présenté automatiquement.

Le champ Configurer: doit afficher Via DHCP par défaut. Dans le cas contraire, sélectionnez cette valeur à l'aide de la liste déroulante.

Remarque : Si la valeur Via PPP s'affiche, sélectionnez l'onglet PPPoE puis décochez la case Se connecter

via PPPoE

Cliquez sur connexion en mode DHCP.

pour valider la

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-21

3 - Installation et configuration de la Passerelle Résidentielle

3 La fenêtre réseau est mise à jour,

comme indiqué ci-contre.

Ce panneau doit afficher l’adresse IP, le masque de sous-réseau fourni par le Fournisseur d’Accès à Internet (FAI) ainsi que l’adresse IP par défaut de l’interface LAN du SAGEM F@st

Vous pouvez à présent fermer la fenêtre réseau.

3202 (192.168.1.1).

Les champs Client DHCP, Serveurs DNS et Domaines de recherche sont optionnels.

4 Ouvrez votre navigateur puis saisissez

l’adresse IP par défaut de l’interface LAN du SAGEM F@stTM 3202 :

http://192.168.1.1

puis cliquez Aller à pour valider ; l’écran de connexion ci-contre apparaît. Saisissez :

Nom de l’utilisateur : admin

Mot de passe : admin

L’écran de bienvenue apparaît.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-22 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

3.3 Installation et configuration de votre Passerelle Résidentielle avec l'interface adaptateur USB Wi-Fi de votre ordinateur

3.3.1 Installation des pilotes de la clé Wi-Fi USB sur

votre ordinateur

L'installation gère les 2 modèles d'adaptateurs Wi-Fi USB de marque SAGEM suivants :

• XG 703A,

• XG 760A,

• XG 760N.

Avant d'installer votre Passerelle Résidentielle SAGEM F@st™ 3202, vous devez impérativement désinstaller tout modem/routeur ADSL.

3.3.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectuée sous Windows XP. L'installation sous d'autres systèmes d'exploitation de

Windows (98, ME et 2000) peut présenter de légères différences.

Lors de l'installation Vous ne devez pas brancher votre clé Wi-Fi USB avant qu'on ne vous le demande (voir étape 13).

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Si vous souhaitez bénéficier du service de contrôle parental :

¾ Cochez la case correspondante

après avoir pris connaissance des

Conditions Générales d'Utilisation.

¾ Cliquez sur le bouton

pour commencer l'installation du logiciel de contrôle parental.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-23

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît et vous invite à patienter pendant l'installation du logiciel.

L’écran ci-contre confirme l'installation du logiciel de contrôle parental

Cliquez sur le bouton pour poursuivre l'installation de votre Passerelle Résidentielle.

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Cliquez sur le bouton pour commencer l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-24 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Cliquez sur

Puis cliquez sur le bouton

pour poursuivre

l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-25

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur une interface sans fil (Wi-Fi).

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur l'adaptateur USB Wi-Fi.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-26 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

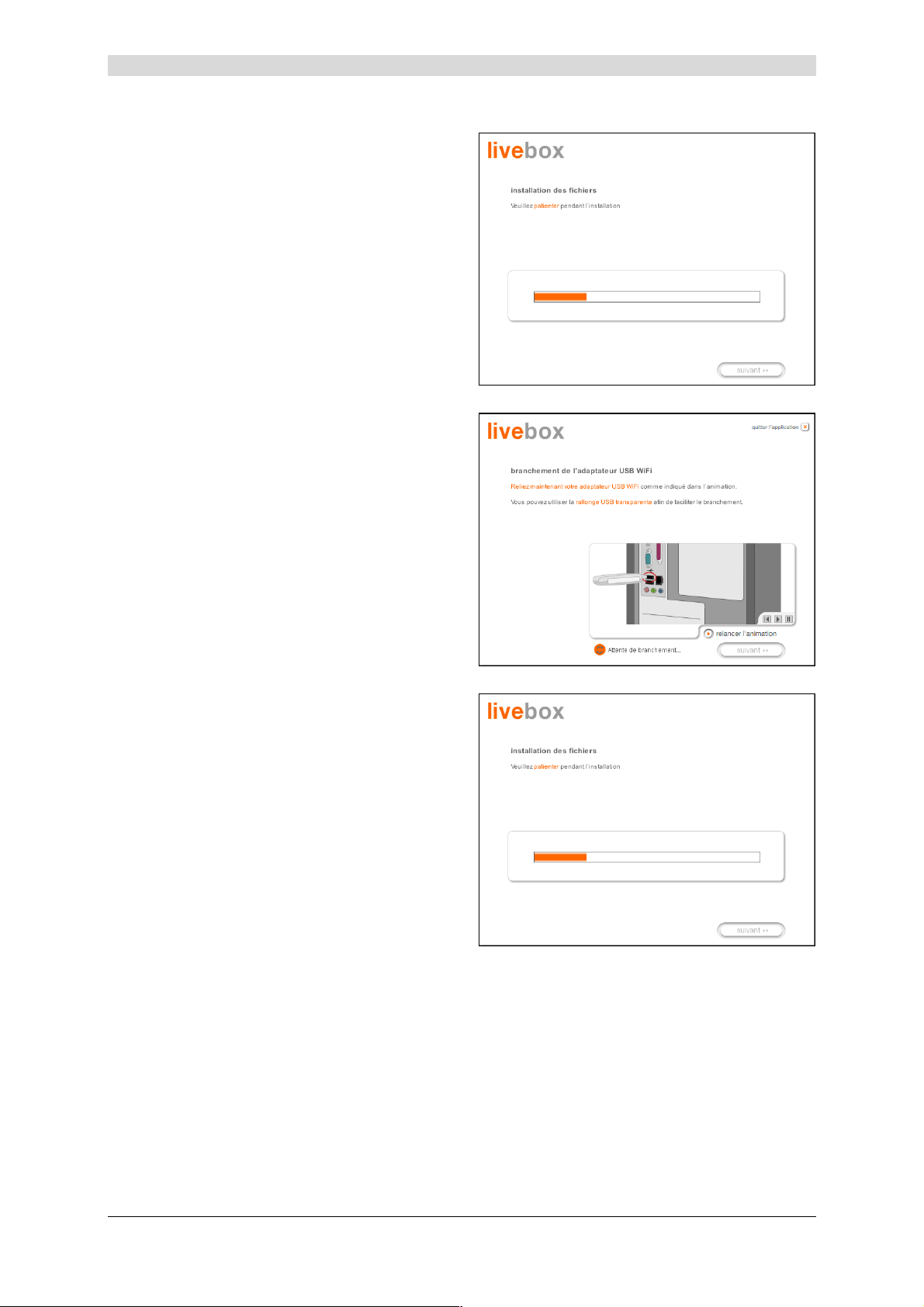

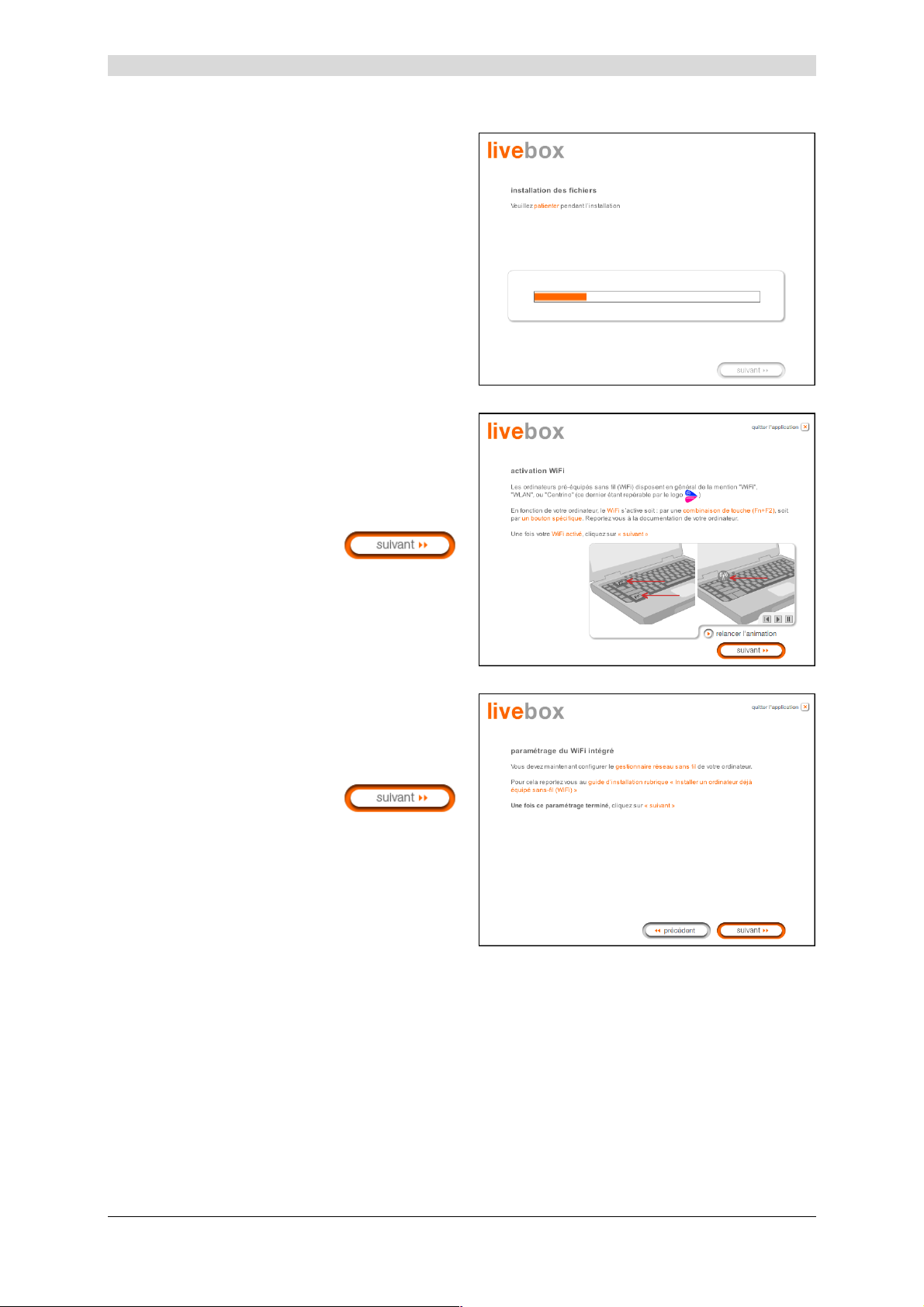

L’écran ci-contre apparaît et vous invite à patienter.

L’écran ci-contre apparaît.

Branchez votre adaptateur Wi-Fi USB sur une embase correspondante disponible de votre ordinateur conformément à l'animation présentée à l'écran.

L’écran ci-contre apparaît et vous invite à patienter.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-27

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Le nom de la Passerelle Résidentielle (SSID indiqué sur l'étiquette collée sur le coffret) à laquelle vous souhaitez associer votre ordinateur doit apparaître dans le champ "Nom de la Livebox". Dans le cas contraire, cliquez sur le bouton rafraîchir, puis sélectionnez le dans la liste déroulante.

Saisissez la clé WEP de 26 caractères (cryptage à 128 bits) indiquée sur l'étiquette collée sur la passerelle (ou sur l'emballage et la pochette du CD-ROM).

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton d'association repéré REG sur la passerelle résidentielle pour faire clignoter le

voyant

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Veuillez patienter pendant le diagnostic de la connexion à la Passerelle Résidentielle via l'adaptateur USB Wi-Fi.

associé au Wi-Fi.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-28 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L’écran ci-contre apparaît et décrit la mise à jour logicielle automatique de votre Livebox. Cette mise à jour pourra se produire dès votre première connexion.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-29

3 - Installation et configuration de la Passerelle Résidentielle

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite à brancher votre téléphone classique sur une prise téléphonique murale, préalablement équipée d'un filtre ADSL.

Cliquez sur le bouton pour poursuivre l'installation.

Votre Livebox est opérationnelle.

Une icône a été créée dans votre Bureau (voir détail ci-après).

)

Cliquez sur "Kit Orange" (Gestionnaire Internet et Navigateur Orange).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-30 Document Sagem Communication. Reproduction et divulgation interdites

Cette icône permet de personnaliser le paramétrage de votre Livebox et de gérer les services associés (cf. chapitre 5).

pour quitter l'installation. Vous pouvez également installer le

3 - Installation et configuration de la Passerelle Résidentielle

Si vous avez choisi d'installer le "kit Orange", l'icône apparaît dans la barre des tâches,

les icônes d'accéder à l'espace "Orange" (Web, Messagerie, Aide, Mon compte, LiveBox, Se connecter, A propos de, etc.).

Remarque : L'icône de configuration disparaît de votre bureau.

Vous pouvez également en sélectionnant dans le menu Démarrer, Tous les programmes / Livebox accéder aux choix suivants :

Les Services optionnels sont décrits au chapitre 5.

et apparaissent dans le bureau pour vous permettre

Vous pouvez maintenant :

¾ Surfer sur Internet

¾ Utiliser tous les Services optionnels (Téléphonie, Visiophonie,

Télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention : Si lors de l'installation, vous avez entré un identifiant de

connexion ou un mot de passe de l'identifiant erronés vous avez pu poursuivre et terminer l'installation ainsi qu'avoir accès au configurateur HTTP.

Mais en aucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de rentrer les bonnes informations que vous a transmises votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, sélectionnez dans la rubrique Mes Services, la page Accès Internet.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-31

3 - Installation et configuration de la Passerelle Résidentielle

3.3.1.2 Sous MacOS X

Rédaction réservée.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-32 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

3.4 Installation et configuration de votre Passerelle Résidentielle avec le composant Wi-Fi intégré de votre ordinateur

3.4.1 Installation des pilotes du composant Wi-Fi intégré sur

votre ordinateur

Avant d'installer votre Passerelle Résidentielle SAGEM F@st™ 3202, vous devez impérativement désinstaller tout modem/routeur ADSL.

3.4.1.1 Sous Windows XP

La procédure d'installation décrite ci-après a été effectuée sous Windows XP. L'installation sous d'autres systèmes d'exploitation de

Windows (98, ME et 2000) peut présenter de légères différences.

Lors de l'installation Vous ne devez pas activer la fonction Wi-Fi de votre ordinateur avant qu'on ne vous le demande (voir étape 13).

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Si vous souhaitez bénéficier du service de contrôle parental :

¾ Cochez la case correspondante

après avoir pris connaissance des

Conditions Générales d'Utilisation.

¾ Cliquez sur le bouton

pour commencer l'installation du logiciel de contrôle parental.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-33

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît et vous invite à patienter pendant l'installation du logiciel.

L’écran ci-contre confirme l'installation du logiciel de contrôle parental

Cliquez sur le bouton pour poursuivre l'installation de votre Passerelle Résidentielle.

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Cliquez sur le bouton pour commencer l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-34 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Cliquez sur

Puis cliquez sur le bouton

pour poursuivre

l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-35

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur une interface sans fil (Wi-Fi).

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur le composant Wi-Fi intégré de votre ordinateur.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-36 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît et vous invite à patienter.

L’écran ci-contre apparaît.

Activez la fonction Wi-Fi de votre ordinateur en suivant les instructions présentées à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite à configurer le gestionnaire réseau sans fil de votre ordinateur.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-37

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Saisissez le nom de la Passerelle Résidentielle (SSID indiqué sur l'étiquette collée sur le coffret) à laquelle vous souhaitez associer votre ordinateur.

Saisissez la clé WEP de 26 caractères (cryptage à 128 bits) indiquée sur l'étiquette collée sur la passerelle (ou sur l'emballage et la pochette du CD-ROM).

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Veuillez patienter pendant le diagnostic de la connexion à la Passerelle Résidentielle via le composant Wi-Fi intégré de votre ordinateur.

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-38 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît et vous invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L’écran ci-contre apparaît et décrit la mise à jour logicielle automatique de votre Livebox. Cette mise à jour pourra se produire dès votre première connexion.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-39

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît et vous invite à brancher votre téléphone classique sur une prise téléphonique murale, préalablement équipée d'un filtre ADSL.

Cliquez sur le bouton pour poursuivre l'installation.

Votre Livebox est opérationnelle.

Une icône a été créée dans votre Bureau (voir détail ci-après).

)

Cliquez sur "Kit Orange" (Gestionnaire Internet et Navigateur Orange).

Si vous avez choisi d'installer le "kit Orange", l'icône

les icônes d'accéder à l'espace "Orange" (Web, Messagerie, Aide, Mon compte, LiveBox, Se connecter, A propos de, etc.).

Remarque : L'icône de configuration disparaît de votre bureau.

Cette icône permet de personnaliser le paramétrage de votre Livebox et de gérer les services associés (cf. chapitre 5).

pour quitter l'installation. Vous pouvez également installer le

apparaît dans la barre des tâches,

et apparaissent dans le bureau pour vous permettre

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-40 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

Vous pouvez également en sélectionnant dans le menu Démarrer, Tous les programmes / Livebox accéder aux choix suivants :

Les Services optionnels sont décrits au chapitre 5.

Vous pouvez maintenant :

¾ Surfer sur Internet

¾ Utiliser tous les Services optionnels (Téléphonie, Visiophonie,

Télévision etc.) pour lesquels vous avez souscrit un abonnement auprès de votre Fournisseur d'Accès à Internet (FAI).

Attention : Si lors de l'installation, vous avez entré un identifiant de

connexion ou un mot de passe de l'identifiant erronés vous avez pu poursuivre et terminer l'installation ainsi qu'avoir accès au configurateur HTTP.

Mais en aucun cas vous ne pouvez surfer sur Internet.

Pour surfer sur Internet, il est impératif de rentrer les bonnes informations que vous a transmises votre Fournisseur d'accès à Internet. Pour ce faire :

Dans la page de bienvenue du configurateur HTTP, sélectionnez dans la rubrique Mes Services, la page Accès Internet.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-41

3 - Installation et configuration de la Passerelle Résidentielle

3.4.1.2 Sous MacOS X

Rédaction réservée.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-42 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

3.5 Installation et configuration d'un ordinateur supplémentaire

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Si vous souhaitez bénéficier du service de contrôle parental :

¾ Cochez la case correspondante

après avoir pris connaissance des

Conditions Générales d'Utilisation.

¾ Cliquez sur le bouton

pour commencer l'installation du logiciel de contrôle parental.

L’écran ci-contre apparaît et vous invite à patienter pendant l'installation du logiciel.

L’écran ci-contre confirme l'installation du logiciel de contrôle parental

Cliquez sur le bouton pour poursuivre l'installation de votre Passerelle Résidentielle.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-43

3 - Installation et configuration de la Passerelle Résidentielle

Insérez le CD-ROM dans le lecteur approprié de votre ordinateur ; l’écran ci-contre apparaît.

Cliquez sur le bouton pour commencer l'installation.

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Cliquez sur

Puis cliquez sur le bouton

pour poursuivre

l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-44 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur une interface sans fil

(Wi-Fi)

Si vous souhaitez utiliser une interface filaire, veuillez passer à l'étape 10 ciaprès.

Puis cliquez sur le bouton

pour poursuivre

l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur l'adaptateur USB Wi-Fi (cf. § 3.3 - étapes 12 à 24). Si votre ordinateur possède un composant Wi-Fi intégré, veuillez passer à l'étape 9 ci-après.

Puis cliquez sur le bouton

pour poursuivre

l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur le composant Wi-Fi intégré de votre ordinateur (cf. § 3.4 étapes 12 à 23).

Puis cliquez sur le bouton

pour poursuivre

l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-45

3 - Installation et configuration de la Passerelle Résidentielle

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur une interface filaire

Puis cliquez sur le bouton

pour poursuivre

l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur l'interface Ethernet (cf. § 3.2 - étapes 12 à 22).

Si vous souhaitez utiliser l'interface USB, veuillez passer à l'étape 12 ciaprès.

Puis cliquez sur le bouton

pour poursuivre

l'installation.

L’écran ci-contre apparaît.

Cliquez sur le bouton

pour installer votre passerelle résidentielle sur l'interface USB (cf. § 3.1 - étapes 12 à 21).

Puis cliquez sur le bouton

pour poursuivre

l'installation.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-46 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration de la Passerelle Résidentielle

Les étapes concernant :

• Les branchements de la passerelle résidentielle à la prise secteur et à la prise téléphonique.

• Le branchement des filtres.

• La configuration de votre SAGEM F@st™ 3202 (identifiant de connexion et

mot de passe de connexion etc.)

• Les informations de raccordement des postes téléphoniques relatives à la téléphonie par ADSL et à la téléphonie classique.

Ne sont pas à effectuer dans l'installation et la configuration d'un ordinateur supplémentaire quelle que soit l'interface (USB, ETH ou Wi-Fi).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 3-47

3 - Installation et configuration de la Passerelle Résidentielle

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 3-48 Document Sagem Communication. Reproduction et divulgation interdites

4. Service téléphonie par ADSL

Ce chapitre traite ¾ de l'introduction § 4.1

¾ des conditions d'utilisation de la téléphonie par ADSL § 4.2

¾ du branchement d'un poste téléphonique analogique § 4.3

¾ du fonctionnement du service de téléphonie par ADSL § 4.4

¾ du cas d'indisponibilité du service Téléphonie par ADSL § 4.5

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 4-1

4 - Service téléphonie par ADSL

4.1 Introduction

Le SAGEM F@st™ 3202 vous propose un service de téléphonie par ADSL intégré.

Vous pouvez téléphoner via Internet (Téléphonie en Voix sur IP) en utilisant votre terminal téléphonique classique.

Consultez votre Fournisseur de service pour la mise en service et l'utilisation du service de téléphonie par ADSL sur votre SAGEM F@st™ 3202

L'interface du SAGEM F@st

 de postes téléphoniques classiques,

 de bases DECT.

L'interface ne supporte que les postes à numérotation à fréquences vocales. Les terminaux à numérotation dite décimale ne sont pas supportés.

Les terminaux récents peuvent supporter les deux types de numérotation. Si c’est le cas, vérifiez qu’ils sont bien configurés en numérotation multifréquences.

3202 permet le raccordement :

4.2 Conditions d'utilisation de la téléphonie par ADSL

Pour utiliser la téléphonie par ADSL, vous devez impérativement avoir souscrit auprès du Fournisseur d'Accès à Internet France Telecom :

¾ un abonnement à Internet,

¾ un abonnement à la téléphonie par ADSL.

Se reporter à la feuille descriptive fournie dans l'emballage pour activer votre ligne de téléphonie par ADSL.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 4-2 Document Sagem Communication. Reproduction et divulgation interdites

4 - Service téléphonie par ADSL

4.3 Branchement téléphonique analogique

Bon nombre de postes téléphoniques analogiques ont leur cordon spécifique, il est donc préférable de les raccorder au SAGEM F@st

3202

avec leur propre cordon.

Utilisez le microfiltre ainsi que l'adaptateur téléphonique fournis avec votre SAGEM F@st

3202.

Figure 4.1 - Branchement téléphonique

Si vous disposez d'un terminal fourni avec un cordon se terminant par une embase RJ11, vous pouvez essayer de le connecter directement sur votre SAGEM F@st

3202.

Pour cela, le câblage de la paire téléphonique doit impérativement s'effectuer sur les broches 2 et 3 du connecteur RJ11.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 4-3

4 - Service téléphonie par ADSL

4.4 Fonctionnement du service de téléphonie par ADSL

La téléphonie par ADSL disponible sur votre SAGEM F@stTM 3202 se signale par les paramètres suivants :

¾ Voyant "

" :

• Allumé : Ligne téléphonique sur ADSL disponible,

• Clignotant : Communication en cours,

• Eteint : Basculement des postes reliés à votre SAGEM F@st

3202 sur le

réseau téléphonique classique,

¾ Tonalité d'invitation à numéroter (1 bip long suivi de 3 bips courts) différente de celle émise

par un poste téléphonique classique connecté au Réseau Téléphonique Commuté (RTC).

Vous pouvez raccorder (voir Figure 4.1) :

¾ un ou plusieurs poste(s) téléphonique(s) classique(s) connecté(s) à votre

SAGEM F@st

3202 via le connecteur marqué PHONE (représenté par le téléphone de

couleur blanche sur la figure).

¾ un ou plusieurs poste(s) téléphonique(s) classique(s) connecté(s) au réseau téléphonique

classique (représenté par le téléphone de couleur bleue sur la figure).

Remarque : Le service de téléphonie par ADSL ne perturbe en rien le fonctionnement

de ce téléphone relié au réseau public.

Vous pouvez téléphoner simultanément à partir de ces 2 téléphones.

1) Réception d'appel en téléphonie par ADSL

Lors de la réception d'un appel (provenant d'un téléphone fixe ou d'un téléphone portable) sur le téléphone (de couleur blanche sur la figure) relié à votre SAGEM F@st 08 71 xx xx xx - voir remarque) ce dernier sonne de manière identique à celui d'un téléphone classique.

Remarque : Ce numéro en 08 71 xx xx xx vous est fourni lors de votre abonnement à la

téléphonie par ADSL.

En décrochant votre téléphone, vous communiquez normalement avec l'appelant comme avec n'importe quel téléphone classique.

Cas particuliers

1) Vous êtes en communication sur le téléphone de couleur blanche et vous recevez un nouvel appel numéroté en 08 71 xx xx xx sur ce téléphone ; vous ne recevez aucun signal d'appel.

Remarque : L'appelant du nouvel appel reçoit un retour de sonnerie ou sera renvoyé

vers un système de messagerie (pour plus d'informations, contactez France Telecom).

3202 (numéro en

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 4-4 Document Sagem Communication. Reproduction et divulgation interdites

4 - Service téléphonie par ADSL

2) Vous êtes en communication sur le poste téléphonique de couleur blanche et vous recevez un appel dont la numérotation commence par 01, 02, 03, 04 ou 05 :

• ce téléphone ne reçoit aucun signal d'appel.

• le téléphone (de couleur bleue) directement relié au réseau téléphonique classique, s'il

est connecté, sonne ; vous pouvez prendre ce second appel.

Remarque : L'appelant du nouvel appel reçoit un retour de sonnerie (le numéro

demandé n'est donc pas vu comme occupé).

2) Emission d'appel

Pour appeler un correspondant via le téléphone de couleur blanche, décrochez le combiné (une tonalité d'invitation à numéroter spécifique à la téléphonie par ADSL vous parvient) et composez le numéro de votre correspondant comme avec n'importe quel téléphone classique.

Cas particuliers

Si vous appelez un numéro d'urgence (voir paragraphe ci-après), votre appel sortant est routé sur le réseau téléphonique classique.

Numéros d'urgence

• 15

• 17

• 18

• 112

• 115

• 119

: SAMU,

: Police,

: Pompiers,

: Appel d’urgence européen,

: Urgence sociale,

: Enfance maltraitée.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 4-5

4 - Service téléphonie par ADSL

4.5 Cas d'indisponibilité du service Téléphonie par ADSL

La téléphonie par ADSL peut ne pas être disponible sur la passerelle résidentielle pour l'une des raisons suivantes :

¾ Le SAGEM F@st

¾ La ligne ADSL n'est pas synchronisée,

¾ La liaison PPPoA ou PPPoE n'est pas établie,

¾ L'abonnement Téléphonie par ADSL n'est pas activé,

¾ Le service du Fournisseur d'Accès à Internet n'est pas disponible.

3202 est hors tension (tous les voyants sont éteints).

Dans ces cas d'indisponibilité de la téléphonie par ADSL, les téléphones connectés au SAGEM F@st

3202 basculent tous sur le réseau téléphonique classique et se comportent

comme n'importe quel téléphone classique. Différents symptômes en attestent :

¾ Le voyant "

¾ La tonalité d'invitation à numéroter que vous recevez alors sur le poste relié à votre

SAGEM F@st

" est éteint.

3202 n'est autre que la tonalité classique du réseau téléphonique.

Tous les appels effectués lors de l'indisponibilité du service téléphonie par

ADSL ne bénificient pas du forfait lié à l'abonnement VoIP mais font l'objet d'une facturation France Telecom à l'exception des numéros d'urgence.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 4-6 Document Sagem Communication. Reproduction et divulgation interdites

5. Informations / Services optionnels / Configuration

Ce chapitre traite ¾ de l’accès à l’écran de bienvenue § 5.1

¾ de recommandations pour l'usage des écrans de

configuration

¾ des services optionnels §.5.3

¾ de l’accès aux informations § 5.4

¾ de la rubrique "Menu basic" de votre Passerelle

Résidentielle

¾ de la rubrique "Configuration avancée" de votre

Passerelle Résidentielle

§ 5.2

§ 5.5

§ 5.6

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 5-1

5 - Informations / Services optionnels / Configuration

5.1 Accès à l'écran de bienvenue

Pour accéder à cet écran, il est nécessaire d'avoir configuré l'interface Ethernet ou l’interface USB ou la fonction réseau sans fil de votre ordinateur en utilisant le CD-ROM d’installation fourni avec votre Livebox (cf. chapitre 3).

Si vous utilisez la carte réseau Ethernet de votre ordinateur pour configurer votre Passerelle Résidentielle, connectez la au port Ethernet dont l'embase est marquée ETH1 (

La configuration de votre Passerelle Résidentielle s'effectue alors à l'aide d'un simple navigateur Internet (ex. Internet Explorer).

La fonction serveur DHCP du SAGEM F@stTM 3202 est activée par défaut avec une plage d'adresses qui dépend de l’interface utilisée, comme indiqué au §.5.5.2.

Double-cliquez sur l’icône de configuration suite de l’installation de l’équipement.

1 Dans le menu Démarrer, sélectionnez

Tous les programmes / Livebox,

puis cliquez à l’aide du bouton gauche sur Configuration de votre Livebox.

L’écran ci-contre vous invite à vous connecter.

Saisissez dans le champ "Nom d’utilisateur" admin par défaut.

Saisissez dans le champ "Mot de passe" admin par défaut.

Puis cliquez sur OK pour valider.

Remarque : Dans la barre du haut de l’écran figure l’adresse IP de l’équipement.

créée dans le bureau à la

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-2 Document Sagem Communication. Reproduction et divulgation interdites

5 - Informations / Services optionnels / Configuration

Le navigateur Web du PC s'ouvre et affiche l’écran de bienvenue de la passerelle résidentielle par son adresse IP (192.168.1.1).

Le nom de l’équipement

(" titre de bienvenue.

Des menus de configuration de l'équipement apparaissent dans la partie supérieure de l’écran de bienvenue.

Cet écran affiche de gauche à droite et haut en bas :

) une rubrique Mes services (cf. § 5.3) listant tous les services auxquels vous pouvez avoir

accès si vous avez souscrit à l'abonnement dédié auprès de votre Fournisseur d'Accès à Internet.

) une barre montrant les menus de la rubrique Menu basic (cf. § 5.5) ainsi qu'un accès à une

rubrique Configuration avancée (cf. § 5.6).

) une rubrique Informations (cf. § 5.4) qui vous donne tous les renseignements utiles

concernant votre

) une zone montrant l'état des services (Activé ou Désactivé) et la possibilité de changer

leur état par action sur Modifier.

Pour optimiser la sécurité de votre réseau, il est conseillé de modifier le mot de passe dès que la configuration sera terminée (cf. Contrôle d'accès - § 5.5.1),

") s’affiche comme

Si vous avez modifié l'adresse par défaut et changé le mot de passe par défaut de votre Passerelle Résidentielle, suivez la procédure suivante pour accéder à l'écran de bienvenue à l'aide d'un navigateur Internet (ex. Internet Explorer) :

¾ Saisissez la nouvelle adresse IP de votre passerelle Résidentielle ex.

http://192.168.50.1 (Si vous utilisez la carte réseau Ethernet de votre

ordinateur).

¾ Puis validez par Entrée. L’écran d’invite à vous connecter apparaît.

¾ Saisissez le "Nom d’utilisateur" et le "Mot de passe" que vous avez

précédemment configurés.

¾ Puis cliquez sur OK pour valider.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 5-3

5 - Informations / Services optionnels / Configuration

5.2 Recommandations

Vous pouvez afficher tous les écrans d'information et de configuration en français ou en anglais.

Pour effectuer ce choix (voir § 5.4.2), cliquez sur gauche de l'écran de bienvenue puis sur Sélection de la langue. Sélectionnez la langue souhaitée dans le menu déroulant et confirmez, en cliquant sur le

bouton

La signification des principaux boutons couramment présents sur toutes les fenêtres de configuration est donnée dans le tableau ci-après.

Cliquer sur ce bouton permet de valider les valeurs saisies et/ou la sélection effectuée dans les listes déroulantes.

Cliquer sur ce bouton permet de revenir :

 aux dernières valeurs saisies et/ou aux dernières sélections

effectuées.

 à l’écran précédent.

Cliquer sur ce bouton permet d’afficher une nouvelle fenêtre pour en renseigner les champs utiles à l’ajout d’un objet.

Cliquer sur ce bouton permet d’afficher une nouvelle fenêtre afin de modifier les champs accessibles d’un objet préalablement sélectionné.

dans la partie

Cliquer sur ce bouton permet de supprimer d’une liste un objet sélectionné.

Cliquer sur ce bouton permet de fermer la fenêtre et de revenir à la fenêtre précédente sans prendre en compte la saisie.

Cliquer sur ce bouton permet d'effacer toute saisie à l'écran.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-4 Document Sagem Communication. Reproduction et divulgation interdites

5 - Informations / Services optionnels / Configuration

5.3 Services optionnels

Dans le menu Démarrer, sélectionnez

Tous les programmes ; l’écran ci-contre

apparaît.

Cliquez à l’aide du bouton gauche sur

Livebox / Services Optionnels pour

afficher l'écran suivant :

La partie gauche de l'écran de bienvenue affiche tous les services optionnels proposés à votre

c'est à dire :

Pour occulter ces menus, cliquez sur le bouton . Pour les faire réapparaître, cliquez de nouveau sur ce bouton.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 5-5

5 - Informations / Services optionnels / Configuration

5.3.1 Accès Internet

Pour accéder à ce service vous devez obligatoirement souscrire un abonnement spécifique auprès de votre Fournisseur d’Accès à Internet.

L’écran ci-contre apparaît dès que vous avez sélectionné les Services optionnels (cf. § 5.3).

Champ Signification

Identifiant de connexion Affiche l’identifiant de connexion saisi lors de l’installation.

Mot de passe de connexion Affiche le mot de passe de connexion saisi lors de l’installation.

Remarque : Vous avez pu avoir saisi un identifiant et/ou un mot de passe de connexion

erronés sans que cela vous empêche de terminer l’installation. Dans ce cas, l’état de la connexion affiche Négociation en cours.

Saisissez de nouveau les paramètres fournis par votre Fournisseur d’Accès à

Internet puis cliquez sur le bouton saisie. Si la connexion à Internet a réussi, l’état de la connexion affiche

Synchronisé.

Il faut avoir saisi le nom d’utilisateur et le mot de passe (délivrés par votre Fournisseur d’Accès à Internet) pour activer le service Internet.

Cliquez ce bouton pour couper le lien PPP et ainsi désactiver le service Internet.

Dans ce cas, vous pouvez utiliser ses identifiants de connexion ailleurs.

Cliquez ce bouton pour rétablir le lien PPP et ainsi activer le service Internet.

pour prendre en compte la

Remarque : Si l’état de la connexion affiche Inactif, le bouton apparaît;

le lien PPP est rompu. Cliquez sur ce bouton pour tenter de rétablir le lien.

Lorsque le lien est rétabli, l’état de la connexion affiche Synchronisé et le bouton

apparaît.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-6 Document Sagem Communication. Reproduction et divulgation interdites

5 - Informations / Services optionnels / Configuration

5.3.2 Téléphonie par ADSL

Pour accéder à ce service vous devez obligatoirement avoir souscrit un abonnement spécifique auprès de votre Fournisseur d’Accès à Internet.

Dans la partie gauche de l’écran de bienvenue,

cliquez sur ci-contre apparaît.

Si l’état de votre service Téléphonie par ADSL affiche désactivé, cela indique que vous n’avez pas contracté d’abonnement à ce service. Votre numéro de téléphone est indisponible.

Cliquez sur le bouton

http://livephone.wanadoo.fr/php/personnalisation.php Ce site permet de vous renseigner auprès

du service client Orange.

Si l’état de votre service Téléphonie par ADSL affiche activé, cela indique que vous avez contracté un abonnement à ce service. Votre numéro de téléphone est affiché (par exemple

08 71 12 34 56). Cliquez sur le bouton

du site wanadoo.

; l’écran

pour accéder au site wanadoo :

pour accéder à votre compte par le biais

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 5-7

5 - Informations / Services optionnels / Configuration

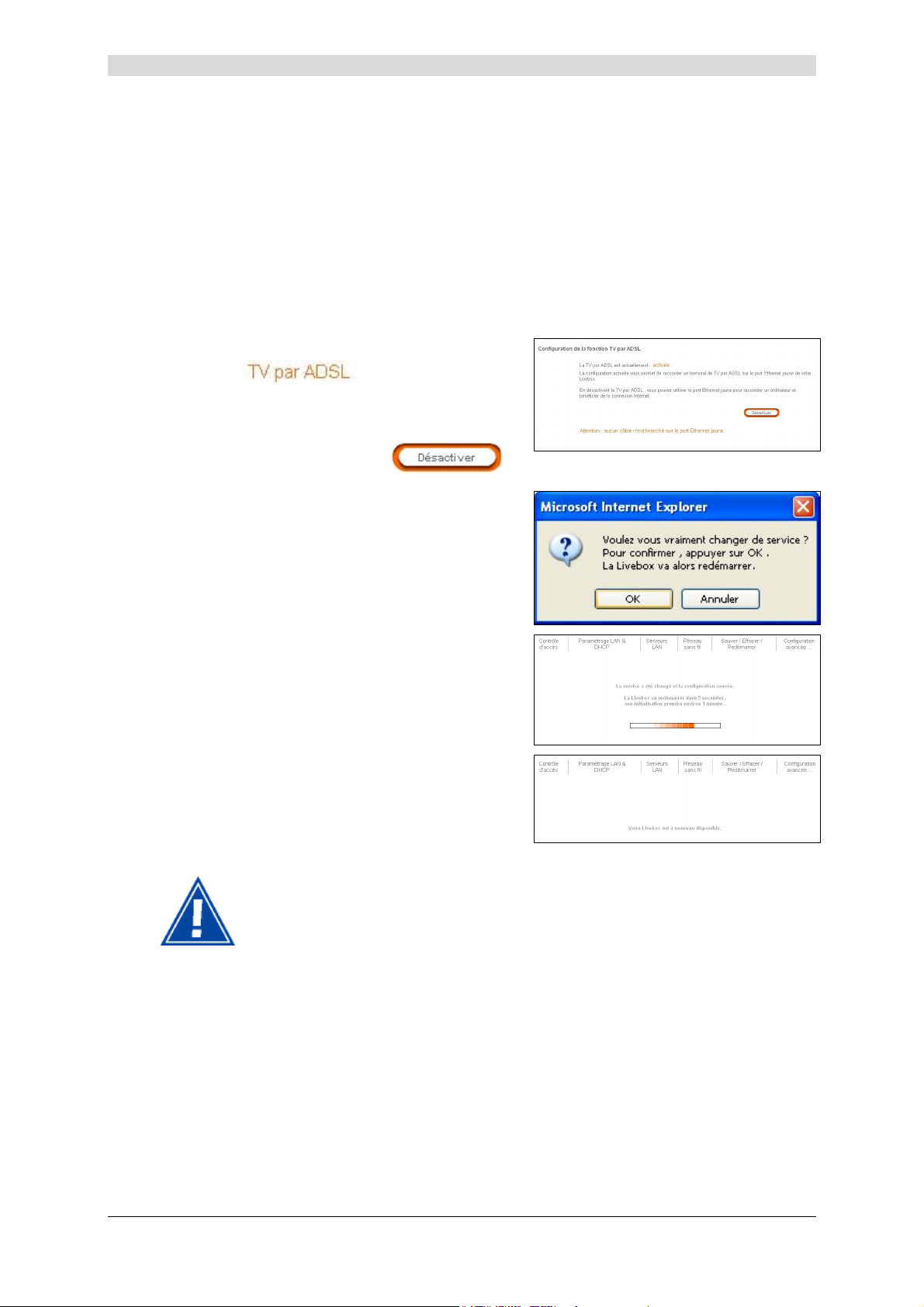

5.3.3 TV par ADSL

Objet : Ce service permet de recevoir des chaînes de télévision numérique sur votre

téléviseur. Cette transmission de télévision s'effectue au moyen de votre ligne téléphonique France Telecom compatible ADSL, d'un décodeur TV numérique et de votre SAGEM F@st™ 3202 .

Pour accéder à ce service vous devez obligatoirement avoir souscrit un abonnement spécifique auprès de France Telecom (abonnement Maligne TV par exemple).

Dans la partie gauche de l’écran de bienvenue,

cliquez sur apparaît.

Ce service est activé par défaut. Si vous désirez le

désactiver, cliquez sur le bouton

La fenêtre ci-contre apparaît.

Cliquez sur OK pour confirmer le changement de service.

La fenêtre ci-contre vous invitant à patienter apparaît

A la fin du processus, l’écran suivant apparaît.

; l’écran ci-contre

Quand le service TV par ADSL est activé, le port Eth Jaune est réservé au

service TV ; il n’est pas utilisable pour accéder à Internet.

Quand le service TV par ADSL est désactivé, le port Eth Jaune est utilisable pour accéder à Internet. Sa plage d’adresse IP est 192.168.1.1/24.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-8 Document Sagem Communication. Reproduction et divulgation interdites

5 - Informations / Services optionnels / Configuration

5.3.4 Visiophonie par ADSL

Objet : Ce service permet grâce à votre visiophone de voir votre interlocuteur tout en lui

parlant, de montrer des photos, des vidéos, des MMS. Cette transmission d'images s'effectue au moyen de votre ligne téléphonique France Telecom compatible ADSL et de votre Livebox.

Pour accéder à ce service vous devez obligatoirement souscrire un abonnement spécifique auprès de France Telecom (abonnement Maligne visio par exemple).

Dans la partie gauche de l’écran de bienvenue,

cliquez sur ci-contre apparaît. Ce service est désactivé par défaut. Si vous désirez l’activer, cliquez sur le

bouton

La fenêtre ci-contre apparaît.

Cliquez sur OK pour confirmer le changement de service.

La fenêtre ci-contre vous invitant à patienter apparaît

A la fin du processus, l’écran suivant apparaît.

; l’écran

Quand le service routage Internet est activé, le port Eth Rouge est utilisable pour accéder à Internet. Sa plage d’adresse IP est 192.168.1.1/24.

Quand le service routage Internet est désactivé, le port Eth Rouge est utilisable pour accéder au service de visiophonie. (voir votre Fournisseur d’accès à Internet). Il n’est pas utilisable pour accéder à Internet.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 5-9

5 - Informations / Services optionnels / Configuration

5.3.5 Livezoom

Objet : Ce service vous permet d'accéder à une caméra Wi-Fi en temps réel depuis n'importe

quel ordinateur connecté à Internet.

Dans la partie gauche de l’écran de bienvenue, cliquez sur

Trois cas sont à considérer :

Ce service n’est pas installé ; l’écran cicontre apparaît.

Le champ "statut" affiche : Livebox non

configurée.

Le champ "Le service livezom est" affiche : désactivé.

Lorsque la Livebox n’est pas configurée pour recevoir le service Livezoom, le service est obligatoirement désactivé et vous ne pouvez en aucun cas utiliser ce service.

Ce service est activé ; l’écran ci-contre apparaît.

Le champ "statut" affiche : Livebox

configurée.

Le champ "Le service livezom est" affiche : activé.

Vous pouvez utiliser ce service.

Pour tout connaître sur ce service (téléchargement du logiciel d'installation et installation proprement dite), veuillez consulter le site suivant :

http://wanadoo.fr puis rechercher livezoom.

Si vous le désirez, vous pouvez désactiver le service livezoom en cliquant sur le bouton

. A la fin du processus, l'écran ci-contre apparaît.

Ce service n’est pas activé ; l’écran cicontre apparaît.

Le champ "statut" affiche : Livebox

configurée

Le champ "Le service livezom est" affiche : désactivé

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-10 Document Sagem Communication. Reproduction et divulgation interdites

5 - Informations / Services optionnels / Configuration

Cliquez sur le bouton pour activer le service livezoom.

A la fin du processus, l'écran ci-contre apparaît.

5.3.6 Photoblog

Objet : Ce service permet de déposer des photos sur un blog (site personnalisé Internet) et

de les faire partager en toute convivialité à des invités.

Avant d'utiliser ce service, vous devez avoir préalablement créé votre blog. Pour ce faire, veuillez consulter le site suivant :

http://photoblog.orange.fr/livebox

Dans la partie gauche de l’écran de

bienvenue, cliquez sur l’écran ci-contre apparaît.

Cliquez sur le bouton activer le service Photoblog.

L’écran ci-contre apparaît.

Saisissez le nom de votre photoblog Orange

puis cliquez sur le bouton pour prendre en compte la saisie.

L’écran ci-contre apparaît.

Si vous désirez modifier le nom du photoblog

utilisé, cliquez sur le bouton

Vous retournez à l’étape précédente.

Si vous désirez désactiver le transfert Bluetooth pour l’utilisation du photoblog,

;

pour

cliquez sur le bouton

L'écran ci-contre apparaît.

Document Sagem Communication. Reproduction et divulgation interdites Page 5-11

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

5 - Informations / Services optionnels / Configuration

5.4 Informations

5.4.1 Présentation

Cliquez sur dans la partie gauche de l’écran de bienvenue pour afficher les 8 menus de la rubrique "Informations".

La sélection d’un menu permet d’ouvrir la fenêtre d’information correspondante pour vérifier l’état des connexions et les paramètres de configuration de votre Passerelle Résidentielle (adresses IP et MAC par exemple) :

5.4.2 Sélection de la langue

Dans la partie gauche de l’écran de bienvenue, cliquez dans la rubrique

Informations, puis sur Sélection de la langue dans la liste des services proposés

L’écran ci-contre apparaît. Sélectionnez la langue de votre choix dans le menu déroulant et confirmez en cliquant sur le

bouton

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-12 Document Sagem Communication. Reproduction et divulgation interdites

5 - Informations / Services optionnels / Configuration

5.4.3 Connexion ADSL

Dans la partie gauche de l’écran de bienvenue, cliquez dans la rubrique

Informations, puis sélectionnez Connexion ADSL dans la liste des services proposés

L’écran ci-contre apparaît et vous donne accès aux débits ADSL sur votre ligne, dans le sens montant et dans le sens descendant.

Champ Signification

Etat de la ligne ADSL

Débit descendant

Débit montant

Affiche l’état du lien ADSL :

NON MONTEE : Synchronisation en cours : L'ordinateur a détecté la présence de la passerelle résidentielle sur l'un de ses ports USB ou Ethernet dédiés et la synchronisation ADSL est en cours.

ou ligne non connectée : La ligne n'est pas connectée.

OPERATIONNELLE : La passerelle résidentielle est opérationnelle ; la liaison ADSL est synchronisée. Il est possible d'établir une connexion à Internet.

Affiche le débit descendant ou entrant (données en provenance du réseau internet) négocié par la liaison ADSL (exprimé en kbit/s) et la latence (Interleave ou Fast).

Affiche le débit montant ou sortant (données émises vers le réseau internet) négocié par la liaison ADSL (exprimé en kbit/s) et la latence (Interleave ou Fast).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 5-13

5 - Informations / Services optionnels / Configuration

5.4.4 Sans fil 802.11g

Dans la partie gauche de l’écran de bienvenue, cliquez dans la rubrique

Informations, puis sélectionnez Sans fil

802.11g dans la liste des services

proposés

L’écran ci-contre apparaît et vous donne accès aux informations relatives au réseau sans fil 802.11g.

Champ Signification

SSID

Canal

Mode

Stations connectées

Cryptage

Filtrage MAC

5.4.5 Bluetooth

Affiche le nom du réseau sans fil et indique l’activation de la diffusion du SSID sur le réseau.

Indique le numéro du canal radio utilisé.

Affiche le mode de fonctionnement sélectionné :

¾ 802.11 g :

Votre Passerelle Résidentielle n'accepte que les clients IEEE802.11g.

¾ ou 802.11 b+g (Mixte) :

Votre Passerelle Résidentielle accepte les clients IEEE802.11b et IEEE802.11g.

Fournit le nombre de stations liées au serveur via le réseau sans fil et leur adresse MAC.

Précise les options activées pour assurer la protection des données sur le réseau (Aucune, chiffrement WEP, chiffrement WPA) et détaille les caractéristiques du cryptage utilisé.

Renseigne sur l’état Désactivé ou Activé du filtrage par adresses MAC qui permet de sélectionner les ordinateurs ayant accès au réseau.

Dans la partie gauche de l’écran de bienvenue, cliquez dans la rubrique

Informations, puis sélectionnez Bluetooth

dans la liste des services proposés

L’écran ci-contre apparaît et vous donne accès aux informations correspondant à la fonctionnalité Bluetooth.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-14 Document Sagem Communication. Reproduction et divulgation interdites

5.4.6 LAN

Dans la partie gauche de l’écran de bienvenue, cliquez dans la rubrique

Informations, puis sélectionnez LAN dans

la liste des services proposés

L’écran ci-contre apparaît et vous donne accès aux informations LAN.

Champ Signification

5 - Informations / Services optionnels / Configuration

Adresse IP locale

Adresse Mac Ethernet

Masque de réseau

Serveur DHCP

Adresses allouées

5.4.7 Logiciel

Dans la partie gauche de l’écran de bienvenue, cliquez dans la rubrique

Informations, puis sélectionnez Logiciel

dans la liste des services proposés

L’écran ci-contre apparaît et vous donne accès aux informations relatives au logiciel implanté dans votre passerelle résidentielle.

Fournit l’adresse IP de chaque interface de la Passerelle Résidentielle, vue du LAN.

Procure l’adresse physique de chaque interface (12 caractères hexadécimaux).

Affiche le masque de sous-réseau.

Etat du serveur DHCP (Démarré ou Arrêté).

Nombre d’adresses distribuées par le serveur DHCP sur le réseau local, sur chaque interface.

Champ Signification

Nom

Version logicielle

Référence

Document Sagem Communication. Reproduction et divulgation interdites Page 5-15

Indique le nom de la passerelle résidentielle

Indique la version du logiciel de l’équipement.

Code de référence du logiciel de l’équipement.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

5 - Informations / Services optionnels / Configuration

5.4.8 USB

Dans la partie gauche de l’écran de bienvenue, cliquez dans la rubrique

Informations, puis sélectionnez USB dans

la liste des services proposés

L’écran ci-contre apparaît et vous donne accès aux informations relatives à l’interface USB.

Champ Signification

Information USB

5.4.9 Voix sur IP

Dans la partie gauche de l’écran de bienvenue, cliquez dans la rubrique

Informations, puis sélectionnez Voix sur IP dans la liste des services proposés

L’écran ci-contre apparaît et vous donne accès aux informations correspondant au service Voix sur IP.

Champ Signification

Etat PHONE1

Précise l’état de la connexion de la passerelle résidentielle à un ordinateur, par son interface USB (NON CONNECTE, CONNECTE).

Précise l’état du terminal téléphonique exploitant la fonction Voix sur IP (Raccroché ou Décroché).

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-16 Document Sagem Communication. Reproduction et divulgation interdites

5 - Informations / Services optionnels / Configuration

5.5 Configuration de votre Passerelle Résidentielle : Rubrique "Menu Basic"

Cette rubrique contient de gauche à droite de l'écran de bienvenue les menus suivants :

• Contrôle d'accès (cf. 5.5.1),

• Paramétrage LAN & DHCP (cf. 5.5.2),

• Serveurs LAN (cf. 5.5.3),

• Réseau sans fil (cf. 5.5.4),

• Sauver / Effacer / Redémarrer (cf. 5.5.5).

Pour accéder à ces menus, cliquez dans la barre des menus située dans la partie supérieure de l'écran d'accueil.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 5-17

5 - Informations / Services optionnels / Configuration

5.5.1 Contrôle d'accès

Objet : Ce menu vous permet de visualiser le "Nom d’utilisateur" permettant d'accéder aux

écrans de configuration de votre Passerelle Résidentielle. Il permet également de modifier le "Mot de Passe" associé à ce "Nom d’utilisateur".

Cliquez sur le menu Contrôle d'accès.

L’écran ci-contre apparaît.

Nom de l’utilisateur "Nom d’utilisateur" admin par défaut

Services

Permissions Administration (lecture et modification).

Remarque : Ces informations ne peuvent pas être modifiées.

Mode d’accès autorisé :

HTTP : configuration par HTTP,

FTP : Mise à jour du logiciel par FTP.

Bouton "Changer le Mot de Passe" (de votre Passerelle Résidentielle)

Cliquez sur pour changer le "Mot de Passe" de votre Passerelle Résidentielle.

L’écran ci-contre apparaît.

Ancien mot de passe

Nouveau mot de passe

Confirmer le nouveau mot de passe

Entrez votre ancien "Mot de Passe"

Entrez un nouveau "Mot de Passe"

Confirmez le nouveau "Mot de passe"

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-18 Document Sagem Communication. Reproduction et divulgation interdites

5 - Informations / Services optionnels / Configuration

5.5.2 Paramétrage LAN & DHCP

Cliquez sur le menu Paramétrage LAN &

DHCP.

L’écran ci-contre apparaît.

La signification des champs affichés à l’écran est explicitée dans les tableaux ciaprès.

1) Paramétrage LAN

Objet : Ce menu vous permet de visualiser l'adresse IP et le masque de sous-réseau de votre

réseau local (LAN, wlan0, eth0, bth0 …). Des paramètres par défaut sont préconfigurés.

Chaque interface (ETH, USB, WLAN, Bluetooth) définit une même plage d’adresse IP, c'est-à-dire :

192.168.1.1/24

Champ Signification

Adresse IP

Masque de sous-réseau

Ce champ affiche l'adresse IP dédiée aux différentes interfaces de la Passerelle Résidentielle dans le réseau local.

Ce champ affiche le masque de sous-réseau local dédié aux différentes interfaces.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 5-19

5 - Informations / Services optionnels / Configuration

2) Liste des entrées DHCP

Objet : Ce menu vous permet de visualiser les valeurs affectées aux différents paramètres du

serveur DHCP pour chaque interface utilisée. Il permet d’activer, ou de désactiver, le serveur DHCP.

Champ Signification

Sous-réseau

Masque de réseau

Début IP

Fin IP

Passerelle

Broadcast

DNS Primaire

DNS Secondaire

Adresse de sous-réseau IP

Masque de sous-réseau du réseau IP.

La première adresse attribuée par le serveur DHCP.

Remarque : Cette adresse IP doit appartenir au même sous-réseau que celle du réseau local.

La dernière adresse attribuée par le serveur DHCP.

Remarque : Cette adresse IP doit appartenir au même sous-réseau que celle du réseau local.

Adresse IP de la passerelle.

Adresse IP de diffusion de sous-réseau du réseau IP.

Adresse primaire du serveur de nom de domaine

Note. Votre Passerelle Résidentielle est configurée par défaut pour remplir la fonction de relais DNS

Adresse secondaire du serveur de nom de domaine

Durée d'activation

Les valeurs qui s'affichent dans les différents champs sont dédiées à une interface.

Période de Disponibilité (en jours) de chaque adresse IP attribuée. La valeur par défaut affichée est 7 (jours).

Boutons "Démarrer / Arrêter"

Bouton Signification

Cliquez sur ce bouton pour mettre "En Service" le serveur DHCP ; le

bouton

Cliquez sur ce bouton pour mettre "Hors Service" le serveur DHCP ; le

bouton

s'affiche.

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-20 Document Sagem Communication. Reproduction et divulgation interdites

5 - Informations / Services optionnels / Configuration

5.5.3 Serveurs LAN

Objet : Ce menu vous permet d'une part de contrôler l'accès à la configuration de votre

Passerelle Résidentielle depuis Internet, et d'autre part, d'autoriser l'hébergement de serveurs dans votre LAN.

Cliquez sur le menu Serveurs LAN.

L’écran ci-contre apparaît.

1) Accès à la configuration du routeur par le réseau distant

Champ Signification Valeur par

Accès autorisé Sélectionnez Oui pour autoriser l'accès aux écrans de

configuration de votre Passerelle Résidentielle depuis Internet.

Sélectionnez Non pour interdire ce type d'accès. Par défaut, l'accès n'est pas autorisé.

Port public

Pour des raisons de sécurité, il est recommandé de laisser cet accès fermé (Accès autorisé à Non).

Renseignez ce champ avec la valeur du port TCP permettant l'accès à votre Passerelle Résidentielle (valeur comprise entre 1 et 65 535).

défaut

Non

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 5-21

5 - Informations / Services optionnels / Configuration

2) Liste des serveurs installés sur le réseau local

Bouton "Ajouter"

Afin d’autoriser l’accès depuis Internet à un serveur installé sur votre réseau local, il est nécessaire :

1) D’indiquer à la Passerelle Résidentielle l’adresse de l’ordinateur qui héberge le serveur afin qu’elle redirige vers cet ordinateur les requêtes qu’elle reçoit. Nous vous conseillons de donner une adresse IP fixe à votre serveur.

2) D’autoriser (à l’aide de filtres IP) les requêtes reçues à entrer sur votre réseau local. En effet par défaut le Pare-feu de la Passerelle Résidentielle est activé et interdit les connexions venant d’Internet.

Cette configuration est à réaliser une fois pour chaque serveur ou ordinateur qui utilise ces logiciels. Pour la réaliser, il faut que la connexion avec votre FAI soit établie (c’est à dire que l’on puisse surfer).

Cliquez sur un serveur sur votre LAN.

L’écran ci-contre apparaît.

Renseignez les champs affichés à l’écran (voir tableau ci-après) puis cliquez sur

pour prendre en compte

la saisie.

Champ Signification

Nom du serveur

Accès Activé Sélectionnez Oui pour activer le serveur et Non pour le désactiver

Protocole

Du port

pour ajouter

Indiquez le nom de votre serveur (par exemple Serveur_01).

Remarque : Vous pouvez donner un nom de votre choix.

dans la liste déroulante.

Sélectionnez le protocole de la couche Transport que vous désirez utiliser (TCP ou UDP). Veuillez consulter le tableau ci-après pour plus d’informations.

Début de la plage de port utilisé par votre serveur, ou numéro du port unique. Veuillez consulter le tableau ci-après pour plus d’informations.

Au port

Adresse IP Locale

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-22 Document Sagem Communication. Reproduction et divulgation interdites

Fin de la plage de port utilisé par votre serveur.

Saisissez l'adresse IP de votre serveur sur votre LAN.

Elle doit appartenir à la plage d’adresse qui correspond à l’interface utilisée pour relier votre serveur au réseau local (voir

§.5.5.2).

5 - Informations / Services optionnels / Configuration

Il est impératif de sauvegarder les configurations que vous venez de spécifier avant de redémarrer votre Livebox.

En cas d’omission, les informations correspondantes seraient perdues.

La configuration précédemment décrite peut être requise si vous souhaitez héberger un serveur de type ftp, http, email… dans votre LAN.

Suivant le type de serveurs que vous souhaitez installer, les paramètres à indiquer sont différents :

Protocole

Port

Accès Serveur FTP privé

depuis Internet

TCP TCP

20 ou 21 80

Pour supprimer un serveur LAN de la liste ou modifier ses paramètres, il est impératif de le sélectionner en cochant la case Sélection.

Accès Serveur HTTP privé

depuis Internet

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05

Document Sagem Communication. Reproduction et divulgation interdites Page 5-23

5 - Informations / Services optionnels / Configuration

5.5.4 Réseau sans fil (selon version)

Votre Passerelle Résidentielle offre un service de Point d’Accès réseau sans fil selon la norme 802.11b et 802.11g.

Objet : Ce menu permet de configurer tous les paramètres d'un réseau sans fil (Wi-Fi),

d'activer ce réseau et de filtrer toutes les adresses MAC.

5.5.4.1 Ajout d’un ordinateur dans le réseau sans fil et configuration

La configuration par défaut de votre Passerelle Résidentielle est optimisée pour requérir un minimum d’interventions de configuration. Cependant, vous pouvez personnaliser votre passerelle avec vos propres paramètres, en utilisant les informations du §.5.5.4.3.

1. Ajout d’un ordinateur

La Passerelle Résidentielle utilise l’adresse MAC (pour plus d’informations se reporter au

§.5.5.4.2) du composant réseau sans fil 802.11b ou 802.11g de votre ordinateur pour le faire figurer dans la liste des stations autorisées à communiquer sur le réseau sans fil.

L’adresse MAC d’un ordinateur peut être ajoutée dans la liste d’adresses MAC autorisées automatiquement.

Pour cela, appuyez sur le bouton d’association (marquage REG). La Passerelle

Résidentielle passe en mode association, le voyant WiFi / Bluetooth clignote. Configurez le SSID et la clé WEP sur cet ordinateur et utilisez l’ordinateur ensuite pour vous connecter à la Passerelle Résidentielle en WiFi.

Le SSID et la clé de cryptage WEP, proposés par défaut, figurent sur le coffret et également sur les emballages du produit et du CD ROM



d’installation de votre Passerelle Résidentielle ("Livebox

La Passerelle Résidentielle autorise cette configuration pendant une période de cinq minutes. Durant cette période, le clignotement du voyant se maintient et vous indique que la passerelle est disponible pour recevoir les paramètres de votre ordinateur.

Si nécessaire, vous pouvez appuyer de nouveau sur le bouton poussoir REG pour disposer de périodes supplémentaires de cinq minutes pour poursuivre la configuration.

").

Manuel de Référence du SAGEM F@st™ 3202 - 288060374-05 Page 5-24 Document Sagem Communication. Reproduction et divulgation interdites

Sagem FAST 3202 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Avertissement

Convention des symboles utilisés dans ce manuel

DIRECTIVE E 2002/96/CE

Sommaire

Liste des Figures

1. Introduction

1.1 Présentation

1.2 Composition du coffret SAGEM F@st™ 3202

1.3 Pré-requis

2. Description et Installation de votre Passerelle Résidentielle

2.1 Description

2.1.1 Vue "Connecteurs"

2.1.2 Vue "Voyants"

2.2 Installation de la Passerelle Résidentielle

2.2.1 Mise sous tension

2.2.2 Branchement du câble ADSL au SAGEM F@st™ 3202

2.3 Raccordement d'un poste téléphonique à votre Passerelle Résidentielle

2.4 Connexion d'un décodeur (TV/Vidéo) à votre Passerelle Résidentielle

2.5 Consignes d'installation

3. Installation et configuration de la Passerelle Résidentielle

3.1 Installation et configuration de votre Passerelle Résidentielle sur le port USB de votre ordinateur

3.1.1 Installation des pilotes USB sur votre ordinateur

3.2 Installation et configuration de votre Passerelle Résidentielle à la carte réseau de votre ordinateur (Ethernet)

3.2.1 Configuration des paramètres réseau

3.3 Installation et configuration de votre Passerelle Résidentielle avec l'interface adaptateur USB Wi-Fi de votre ordinateur

3.4 Installation et configuration de votre Passerelle Résidentielle avec le composant Wi-Fi intégré de votre ordinateur

3.5 Installation et configuration d'un ordinateur supplémentaire

4. Service téléphonie par ADSL

4.1 Introduction

4.2 Conditions d'utilisation de la téléphonie par ADSL

4.3 Branchement téléphonique analogique

4.4 Fonctionnement du service de téléphonie par ADSL

4.5 Cas d'indisponibilité du service Téléphonie par ADSL

5. Informations / Services optionnels / Configuration

5.1 Accès à l'écran de bienvenue

5.2 Recommandations

5.3 Services optionnels

5.3.1 Accès Internet

5.3.2 Téléphonie par ADSL

5.3.3 TV par ADSL

5.3.4 Visiophonie par ADSL

5.3.5 Livezoom

5.3.6 Photoblog

5.4 Informations

5.4.1 Présentation

5.4.2 Sélection de la langue

5.4.3 Connexion ADSL

5.4.4 Sans fil 802.11g

5.4.5 Bluetooth

5.4.6 LAN

5.4.7 Logiciel

5.4.8 USB

5.4.9 Voix sur IP

5.5 Configuration de votre Passerelle Résidentielle : Rubrique "Menu Basic"

5.5.1 Contrôle d'accès

5.5.2 Paramétrage LAN & DHCP

5.5.3 Serveurs LAN

5.5.4 Réseau sans fil (selon version)
