SAGEM F@st SAGEM F@st

240x

244x

Manuel de Référence

288 097 363-02

Edition Janvier 2007

Sagem Communication suit assidûment toutes les évolutions techniques et recherche continuellement l'amélioration de ses produits de manière à en faire profiter pleinement ses clients. Elle s'arroge donc le droit de faire évoluer sans préavis sa documentation en conséquence.

Toutes les marques citées dans ce guide sont déposées par leur propriétaire respectif :

- SAGEM F@st™ est une marque déposée de Sagem Communication.

- SAGEM est une marque déposée de SAFRAN.

- Windows

et Internet Explorer

sont des marques déposées de Microsoft Corporation.

- Apple® et Mac®OS sont des marques déposées de Apple Computer Incorporation.

Le présent manuel de référence a pour vocation d'offrir aux utilisateurs les fonctions d'exploitation et de gestion de l'équipement. Le seul niveau d'accès requis (Administrator) est protégé par un mot de passe et permet d'accéder à ces fonctions en lecture et écriture de l'ensemble des paramètres utilisateurs et réseaux (Login : admin ; password : admin).

La configuration du routeur par HTTP est détaillée (cf. chapitre 5).

Pour une meilleure lisibilité du manuel de référence, la dénomination "routeur" sera utilisée dans tout le document pour désigner les équipements SAGEM F@st SAGEM F@st

2404, SAGEM F@stTM 2440 et SAGEM F@stTM 2444. Lorsque la description

2400,

s'adressera à un type d'équipement bien précis, le nom de cet équipement sera mentionné.

Convention des symboles utilisés dans ce manuel

Vous met en garde contre une action ou une omission grave.

Vous donne une information importante que vous devez prendre en compte

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 0-1

Comment utiliser le document ?

Le présent manuel de référence est organisé en chapitres et annexes. Ces chapitres et annexes traitent des sujets suivants.

Chapitre 1 Chapitre 2 Chapitre 3 Chapitre 4

Présentation des équipements SAGEM F@st Description des équipements SAGEM F@st Installation logicielle des équipements SAGEM F@st Installation logicielle des équipements SAGEM F@st

240x et 244x

2400/2440 2404/2444

Chapitre 5 Chapitre 6 Chapitre 7 Chapitre 8 Chapitre 9 Annexe A Annexe B Annexe C Annexe D Annexe E Annexe F Annexe G

Configuration des paramètres réseaux Configuration de la passerelle résidentielle par HTTP Description du service d'accès à Internet Description du service TV par ADSL Mise à jour du logiciel Dépannage Déclaration CE de conformité Environnement Caractéristiques Techniques Configuration par défaut Glossaire Connectique

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 0-2 Document Sagem Communication. Reproduction et divulgation interdites

Sommaire

Pages

Sommaire 0-3 à 0-6

1. Introduction 1-1

1.1 Présentation 1-2

1.2 Composition du pack du routeur 1-4

1.3 Pré-requis minimal 1-5

2. Description et raccordement du routeur 2-1

2.1 Description 2-2

2.1.1 Connecteurs 2-3

2.1.2 Voyants 2-5

2.2 Raccordement des accès de votre routeur 2-7

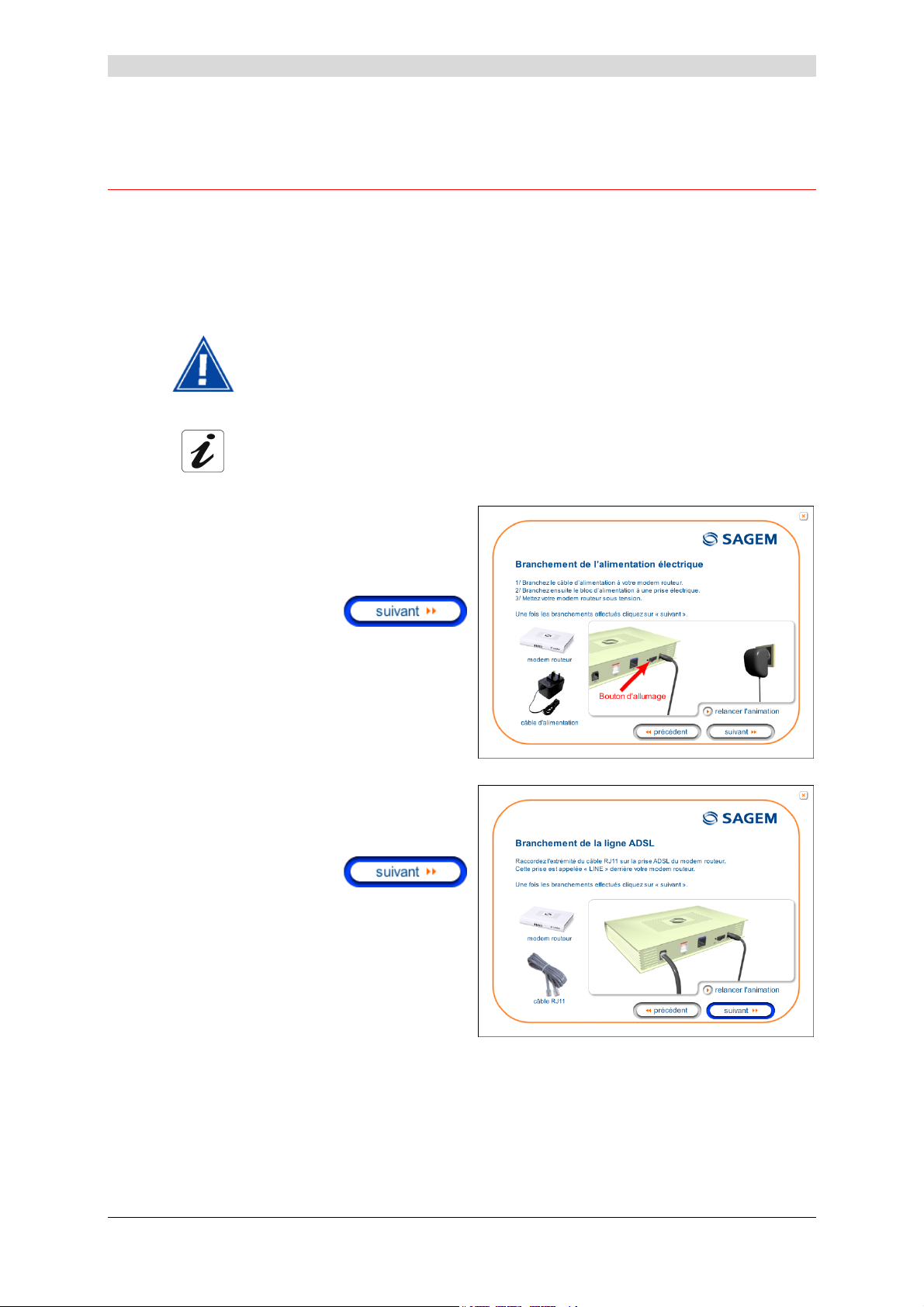

2.2.1 Raccordement sur une prise de courant 2-8

2.2.2 Branchement du câble ADSL au routeur 2-9

2.2.3 Raccordement à votre ordinateur 2-10

2.2.3.1 Raccordement de l'interface USB de votre routeur à votre ordinateur 2-10

2.2.3.2 Raccordement de l'interface Ethernet de votre routeur à votre ordinateur 2-11

2.2.3.3 Raccordement de l'interface Wi-Fi de votre routeur à votre ordinateur 2-12

2.2.4 Raccordement de l'interface Ethernet de votre routeur à votre décodeur TV 2-13

2.3 Consignes d'installation 2-14

3. Installation et configuration du routeur SAGEM F@stTM 2400/2440 3-1

3.1 Installation par l'interface Wi-Fi 3-4

3.1.1 Adaptateur USB Wi-Fi 3-4

3.1.2 Interface Wi-Fi intégré de votre ordinateur 3-8

3.2 Installation et configuration de votre Routeur à la carte réseau de votre ordinateur (Ethernet) 3-12

3.3 Installation et configuration de votre Routeur sur le port USB de votre ordinateur 3-16

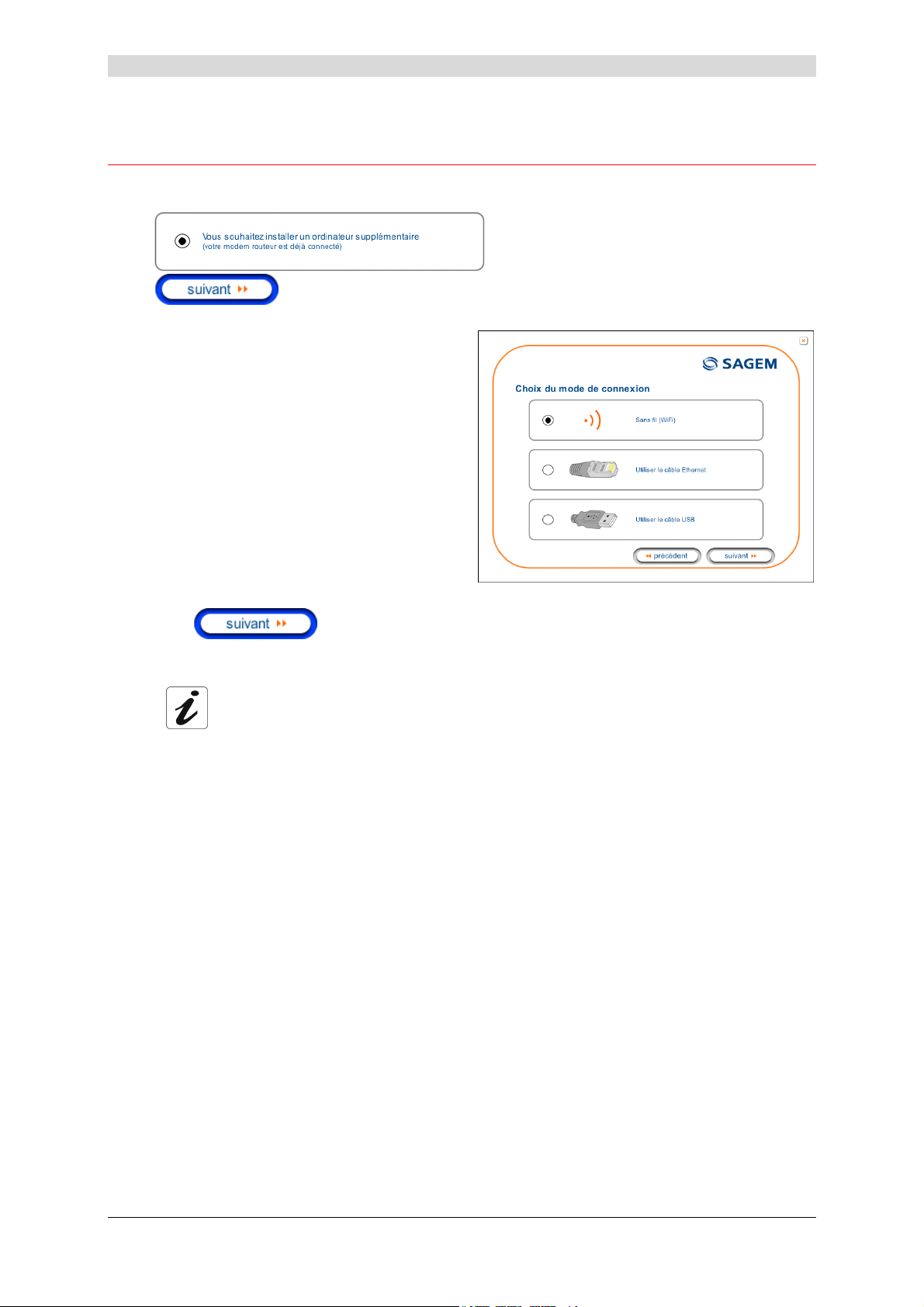

3.4 Installation et configuration d'un ordinateur supplémentaire 3-20

4. Installation et configuration du routeur SAGEM F@stTM 2404/2444 4-1

4.1 Installation par l'interface Wi-Fi 4-4

4.1.1 Adaptateur USB Wi-Fi 4-4

4.1.2 Interface Wi-Fi intégré de votre ordinateur 4-8

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 0-3

4.2 Installation et configuration de votre Routeur à la carte réseau de votre ordinateur (Ethernet) 4-12

4.3 Installation et configuration d'un ordinateur supplémentaire 4-16

5. Configuration des paramètres réseaux 5-1

6. Informations / Configuration 6-1

6.1 Accès à l'écran de bienvenue 6-2

6.2 Recommandations 6-4

6.3 Etat de la connexion ADSL 6-5

6.4 Cadre de visualisation 6-5

6.5 Status 6-6

6.5.1 Summary 6-6

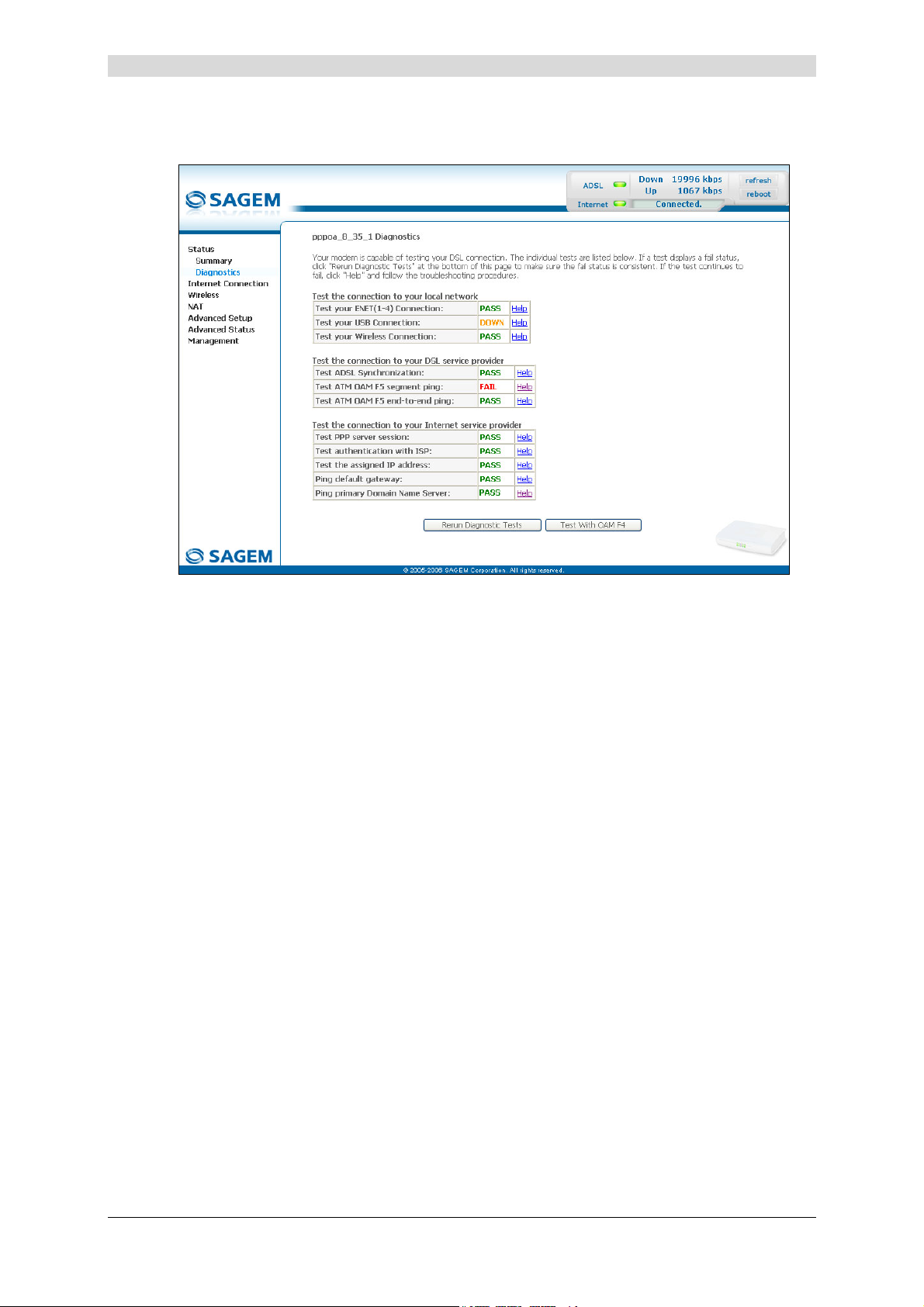

6.5.2 Diagnostics 6-7

6.6 Internet Connection 6-9

6.7 Wireless 6-10

6.7.1 Basic 6-10

6.7.1.1 Wireless - Basic 6-11

6.7.1.2 Quick Wireless - Security - Configuration 6-12

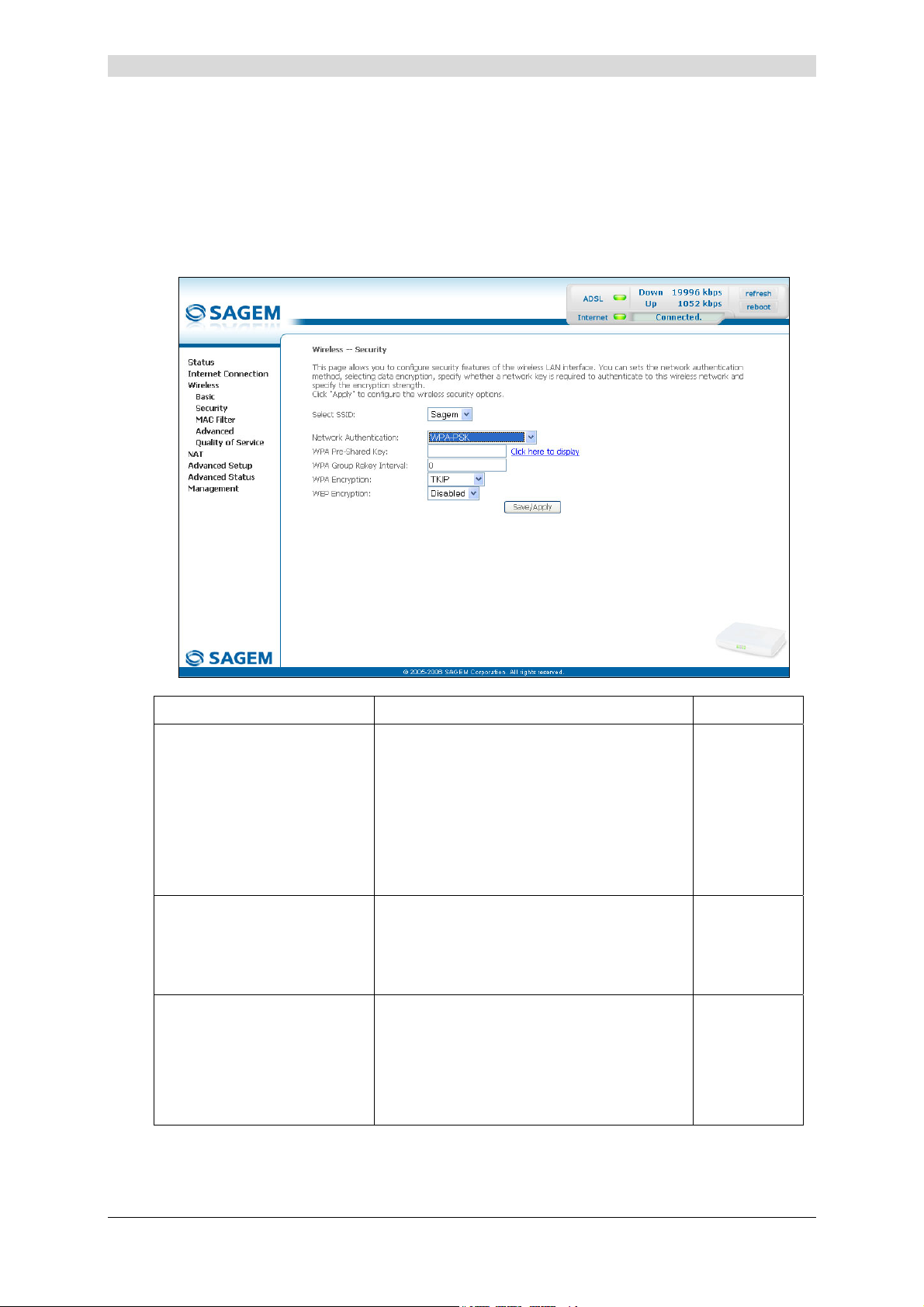

6.7.2 Security 6-15

6.7.2.1 Network Authentication 6-17

6.7.3 MAC Filter 6-33

6.7.4 Advanced 6-35

6.7.5 Quality of Service 6-39

6.8 NAT 6-42

6.8.1 Port forwarding 6-42

6.8.2 Port Triggering 6-47

6.8.3 DMZ Host 6-50

6.8.4 ALG 6-51

6.9 Advanced Setup 6-52

6.9.1 WAN 6-52

6.9.2 LAN 6-74

6.9.3 Security 6-76

6.9.3.1 Outgoing 6-76

6.9.3.2 Incoming 6-78

6.9.4 Quality of Service 6-81

6.9.4.1 Add 6-84

6.9.5 Routing 6-89

6.9.5.1 Default Gateway 6-89

6.9.5.2 Static Route 6-90

6.9.5.3 RIP 6-92

6.9.6 DNS 6-94

6.9.7 DSL 6-95

6.9.8 Port Mapping 6-98

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 0-4 Document Sagem Communication. Reproduction et divulgation interdites

6.9.9 Certificate 6-103

6.9.9.1 Local 6-103

6.9.9.2 Trusted CA 6-106

6.10 Advanced Status 6-108

6.10.1 WAN 6-108

6.10.2 Statistics 6-109

6.10.2.1 LAN 6-109

6.10.2.2 WAN 6-110

6.10.2.3 ATM 6-111

6.10.2.4 ADSL 6-112

6.10.3 Route 6-114

6.10.4 ARP 6-115

6.10.5 DHCP 6-116

6.10.6 Station Info 6-117

6.11 Management 6-118

6.11.1 Settings 6-118

6.11.1.1 Backup 6-119

6.11.1.2 Update 6-121

6.11.1.3 Restore Default 6-122

6.11.2 System Log 6-123

6.11.3 TR-069 Client 6-128

6.11.4 Internet Time 6-130

6.11.5 Access Control 6-132

6.11.5.1 Services 6-132

6.11.5.2 IP Address 6-133

6.11.5.3 Passwords 6-135

6.11.6 Update Software 6-136

6.11.7 Save/Reboot 6-137

7. Service d'accès à Internet 7-1

7.1 Introduction 7-2

7.2 Connexion à l'accès à Internet 7-3

8. Service TV par ADSL 8-1

8.1 Introduction 8-2

8.2 Accès au service optionnel TV par ADSL 8-2

9. Mise à jour du logiciel 9-1

A. Annexe A - Dépannage A-1

A.1 Vérification de l'attribution d'une adresse IP A-2

A.1.1 Sous Windows A-2 A.1.2 Sous Mac (par exemple MacOS X) A-2

A.2 LEDs de Face Avant A-4

A.3 Supervision de votre routeur A-5

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 0-5

A.4 Outil "Diagnostics" A-6

A.5 Interprétation des voyants A-8

A.5.1 Voyant "ADSL" clignote lentement A-8 A.5.2 Voyant "WiFi" éteint A-8 A.5.3 Tous les voyants sont éteints A-8

A.6 Réinitialiser votre routeur A-9

A.7 Rétablir la configuration usine A-9

A.8 Mode Hors connexion A-10

B. Annexe B - Avertissements pour la sécurité B-1

B.1 Avertissements pour la sécurité B-2

B.1.1 Niveaux de sécurité sur le coffret B-2

B.2 Déclaration CE de conformité B-3

C. Annexe C - Environnement C-1

C.1 Directive E 2002/96/CE C-2

D. Annexe D - Caractéristiques Techniques D-1

D.1 Mécanique - Visualisation D-2

D.2 Caractéristiques des différentes interfaces D-3

D.3 Caractéristiques d'environnement D-5

D.4 Logiciel et protocoles D-6

E. Annexe E - Configuration par défaut E-1

E.1 Nom d'utilisateur et Mot de passe par défaut E-2

E.2 Configuration par défaut côté réseau local (LAN) E-2

E.3 Configuration par défaut côté réseau local sans-fil (WLAN) E-3

E.4 Configuration par défaut côté réseau distant (WAN) E-3

F. Annexe F - Glossaire F-1

G. Annexe G - Connectique G-1

G.1 Brochage du connecteur "LINE"G-2

G.2 Brochage du connecteur "PWR"G-2

G.3 Brochage des connecteurs "ETH", "ETH1" à "ETH4"G-3

G.4 Brochage du Connecteur "USB"G-4

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 0-6 Document Sagem Communication. Reproduction et divulgation interdites

1. Introduction

Ce chapitre traite ¾ de la présentation des gammes SAGEM F@stTM 240x et

SAGEM F@st

¾ de la composition du pack § 1.2

¾ du pré-requis informatique § 1.3

244x

§ 1.1

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 1-1

1 - Introduction

1.1 Présentation

Le présent manuel de référence est dédié aux gammes de produits SAGEM F@stTM 240x et SAGEM F@st réseau ADSL/ADSL2/ ADSL2+ un accès Internet en bande large depuis leur ordinateur ou leur console de jeux par diverses interfaces Ethernet (10 ou 100 BASE-T), USB ou Wi-Fi (IEEE 802.11g).

Ce routeur vous permet par ces interfaces filaires de surfer à la fois sur Internet et de regarder la télévision. Il permet également de téléphoner via Internet à partir d'un téléphone IP SIP relié par Wi-Fi à votre routeur.

244x. Ces produits sont des routeurs qui fournissent aux utilisateurs via un

Les produits SAGEM F@stTM 240x et SAGEM F@stTM 244x adaptent la fonction ADSL respectivement sur POTS (UIT G.992.1/3/5 - Annexe A) et sur ISDN (UIT G.992.1/3/5 - Annexe B).

Figure 1.1 - Environnement de votre routeur

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 1-2 Document Sagem Communication. Reproduction et divulgation interdites

1 - Introduction

Les gammes de produits de routeur SAGEM F@stTM 240x et SAGEM F@stTM 244x comportent les quatre équipements dont les particularités principales sont présentées dans le tableau ciaprès:

SAGEM F@stTM 2400 SAGEM F@stTM 2440 SAGEM F@stTM 2404 SAGEM F@stTM 2444

ADSL sur POTS

(IUT 992.1 Annexe A)

ADSL sur RNIS

(IUT 992.1 Annexe B)

10/100B-T ports 1 1 4 4

USB port 1 1 0 0

Ses principales caractéristiques et fonctions sont les suivantes :

¾ Bridge/Routeur sécurisé à hautes performances à interface ADSL/ADSL2/ADSL2+, ¾ Accès utilisateurs :

• 1 à 4 port(s) Ethernet 10/100BT,

• 1 port USB1.1 Slave,

• 1 accès Wi-Fi (802.11b/g) par mini-PCI,

¾ Client / Serveur / Relais DHCP, ¾ Serveur / Relais DNS, ¾ Client / Serveur FTP, ¾ Client / Serveur TFTP, ¾ Client / Serveur HTTP,

¾ Routeur NAT / PAT - Compatibilité FTP, IRC, Net2Phone, Netbios, DNS, Netmeeting, SIP,

VPN passthrough (IPSec, IKE, PPTP, L2TP), CUSeeMe, RealAudio, Microsoft IM et autres,

¾ Pare-feu (Firewall), ¾ Spanning tree, ¾ Serveur HTTP pour une configuration aisée, ¾ Mise à jour manuelle de la version logicielle en local.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 1-3

1 - Introduction

1.2 Composition du pack du routeur

Le routeur est fourni dans un pack dont sa composition évolue selon le type d'équipement (SAGEM F@st SAGEM F@st

A titre d'exemple, vous trouverez ci-après le "pack" retenu pour le routeur SAGEM F@st

¾ 1 SAGEM F@st

2400, SAGEM F@stTM 2440, SAGEM F@stTM 2404 ou

2444) :

2400, à savoir :

2400,

¾ 1 bloc adaptateur secteur, ¾ 1 cordon de ligne ADSL RJ11/RJ11 FDT (longueur = 3 m), ¾ 1 cordon de liaison Ethernet RJ45/RJ45 (longueur = 1,75 m), ¾ 1 câble USB Type A mâle / Type B mâle (longueur = 1,5 m), ¾ 1 clé Wi-Fi USB, ¾ 1 câble USB Type A mâle / Type A femelle (SAGEM F@st

2400),

¾ 1 Guide d'Installation Rapide, ¾ 1 CD-ROM d'Installation, ¾ microfiltre(s) (en option), ¾ 1 filtre/splitter (en option).

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 1-4 Document Sagem Communication. Reproduction et divulgation interdites

Le CD ROM comporte :

• le logiciel d'installation de l'interfaces USB.

• le présent Manuel de Référence (SAGEM F@st™ 24xx) en fichier au format pdf.

• la déclaration CE du routeur choisi.

Fourniture incomplète ou endommagée. Si à sa réception, l’équipement est endommagé ou incomplet, contactez le Fournisseur de votre routeur.

1.3 Pré-requis minimal

L’utilisation d'un routeur nécessite au minimum : ¾ un ordinateur équipé :

• d'une interface Wi-Fi 802.11b/g, ou

• d'une interface USB de type A, ou

1 - Introduction

• d'une interface Ethernet (10BASE-T ou 10/100BASE-T),

¾ un navigateur WEB (Internet Explorer version 5 ou supérieure recommandée).

La configuration minimale de votre ordinateur doit être :

¾ pour Windows : Pentium II, 400 MHz, RAM : 128 Mo, ¾ pour MacOS : Power PC G3, 233 MHz, RAM : 128 Mo, ¾ un moniteur de résolution minimale : 1024 x 768.

Si vous souhaitez utiliser la fonction Wi-Fi (norme IEEE 802.11b/g), vous devez vous équiper du pack Standard Wi-Fi (voir annexe G pour l'exploitation du Wi-Fi).

Avant d’installer le routeur, nous vous conseillons de désinstaller tout modem ou autre routeur (par exemple un routeur ADSL).

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 1-5

1 - Introduction

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 1-6 Document Sagem Communication. Reproduction et divulgation interdites

2. Description et raccordement du routeur

Ce chapitre traite ¾ de la description de votre routeur § 2.1

¾ du raccordement des accès de votre routeur § 2.2

¾ du raccordement sur une prise de courant § 2.2.1

¾ du raccordement du câble de ligne § 2.2.2

¾ du raccordement de votre ordinateur § 2.2.3

¾ du raccordement TV § 2.2.4

¾ des consignes d'installation § 2.3

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 2-1

2 - Description et raccordement de votre routeur

2.1 Description

La Figure 2.1 donne la vue d'ensemble d'un routeur (SAGEM F@stTM 240x ou SAGEM F@st

244x).

Figure 2.1 - Vue d'ensemble du coffret

Ce coffret se compose principalement d'un capot et d'un socle dans lequel est placé un circuit imprimé équipé de composants électroniques.

Les composants du socle sont différents suivant l'équipement (SAGEM F@st SAGEM F@st

24x4)(cf. § 2.1.1).

24x0 ou

La face avant comporte cinq LEDs de visualisation (cf. § 2.1.2). Le capot porte les idéogrammes des LEDs ainsi que le logo et la marque SAGEM ou le marquage de l'opérateur.

Au dessous du socle est collée une étiquette sur laquelle est portée le code d'identification du produit, le numéro de série ainsi qu'un code à barres.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 2-2 Document Sagem Communication. Reproduction et divulgation interdites

2 - Description et raccordement de votre routeur

2.1.1 Connecteurs

SAGEM F@stTM 2400 et SAGEM F@stTM 2440

SAGEM F@stTM 2404 et SAGEM F@stTM 2444

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 2-3

2 - Description et raccordement de votre routeur

Commun à tous les routeurs

Marquage Signification

LINE

Connecteur RJ11 - 6 pts. Ce connecteur est repéré sur le socle par un encadré de couleur grise (SAGEM F@st grise (SAGEM F@st

2404/2444).

2400/2440) ou un trait de couleur

Il est utilisé pour la connexion à une ligne ADSL (Interface WAN).

REG

Ce bouton permet le retour en configuration usine du routeur (voir § A.7). Remarque : Il est en retrait par rapport aux autres éléments pour éviter

une perte accidentelle de la configuration.

Interrupteur "Marche / Arrêt".

PWR

Embase jack miniature. Ce connecteur permet d'alimenter le routeur en courant continu à partir d'un

bloc adaptateur secteur.

Spécifiques aux SAGEM F@stTM 2400 et SAGEM F@stTM 2440

Marquage Signification

USB

Connecteur femelle USB "Esclave" type B. Ce connecteur est repéré sur le socle par un encadré de couleur bleue.

Il est uniquement utilisé pour la connexion à un ordinateur (Interface USB).

ETH

Connecteur RJ45 - 8 pts (Interface Ethernet 10/100BASE-T). Ce connecteur est repéré sur le socle par un encadré de couleur jaune.

Ce connecteur est utilisé pour la connexion à un ordinateur ou un téléviseur (via un décodeur).

Spécifique aux SAGEM F@stTM 2404 et SAGEM F@stTM 2444

Marquage Signification

ETH1 à ETH4

Connecteurs RJ45 - 8 pts (Interface Ethernet 10/100BASE-T). Ces connecteurs sont repérés sur le socle par un trait de couleur jaune.

Ces connecteurs sont utilisés pour la connexion à un ordinateur ou un téléviseur (via un décodeur).

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 2-4 Document Sagem Communication. Reproduction et divulgation interdites

2.1.2 Voyants

2 - Description et raccordement de votre routeur

Les différents voyants de la figure ci-après sont décrits dans le tableau suivant :

Commun à tous les routeurs

Marquage Abréviation Signification

PWR

ADSL

Internet

WLAN

Voyant d'alarme (LED bicolore Vert/Rouge) :

• s'allume en vert en présence d'alimentation,

• s'allume en rouge en cas de défaut détecté lors du démarrage,

• reste éteint en l'absence d'alimentation.

Voyant ADSL (LED de couleur verte) :

• clignote lentement lorsque l'ADSL n'est pas détecté,

• clignote rapidement lorsque la ligne ADSL est en cours de

synchronisation,

• reste allumé lorsque la ligne ADSL est détecté. Voyant de connexion à Internet (LED bicolore Vert/Rouge) :

• reste éteint en l'absence d'alimentation ou lorsque le routeur est

en mode "Bridge",

• s'allume en vert lorsque la connexion "PPP" est établie.

• s'allume en rouge lorsque la connexion "PPP" n'est pas établie

• clignote lorsqu'un trafic est décelé sur l'interface WAN.

Voyant WLAN (LED de couleur verte) : Ce voyant indique l'activation / désactivation du mode Wi-Fi.

• Ce voyant est éteint lorsque l'interface "Wi-Fi" est désactivée.

• Ce voyant clignote en présence de trafic sur l'interface WLAN.

• Ce voyant est allumé lorsque l'interface "Wi-Fi" est activée.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 2-5

2 - Description et raccordement de votre routeur

Spécifique aux SAGEM F@stTM 2400 et SAGEM F@stTM 2440

Marquage Abréviation Signification

LAN

Spécifique aux SAGEM F@stTM 2404 et SAGEM F@stTM 2444

Marquage Abréviation Signification

LAN

Voyant Réseau local (LAN) (LED de couleur verte) :

Ce voyant indique un trafic de données entre le routeur et les différentes interfaces USB et Ethernet (ETH).

• Ce voyant est éteint si aucune interface (Ethernet ou USB) n'est

détectée.

• Ce voyant clignote lorsqu'un trafic est décelé sur une des

interfaces.

• Ce voyant est allumé lorsque une interface Ethernet ou USB est

détectée et si aucun trafic n'est décelé.

Voyant Réseau local (LAN) (LED de couleur verte) : Ce voyant indique un trafic de données entre le routeur et les

différentes interfaces Ethernet (ETH1 à ETH4).

• Ce voyant est éteint si aucune interface Ethernet (ETH1, ETH2,

ETH3 ou ETH4) n'est détectée.

• Ce voyant clignote lorsqu'un trafic est décelé sur une des

interfaces Ethernet.

• Ce voyant est allumé lorsqu'au moins une interface Ethernet

(ETH1, ETH2, ETH3 ou ETH4) est détectée et si aucun trafic n'est décelé.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 2-6 Document Sagem Communication. Reproduction et divulgation interdites

2 - Description et raccordement de votre routeur

2.2 Raccordement des accès de votre routeur

Figure 2.2 - Interconnexion des accès du routeur SAGEM F@stTM 2400 et 2440

Figure 2.3 - Interconnexion des accès du routeur SAGEM F@stTM 2404 et 2444

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 2-7

2 - Description et raccordement de votre routeur

2.2.1 Raccordement sur une prise de courant

¾ Connectez d'abord l'extrémité du cordon du secteur, fourni avec le matériel, sur l'embase

PWR de votre routeur.

¾ Branchez le bloc adaptateur sur une prise de courant proche. ¾ Mettez l'interrupteur "Marche / Arrêt" sur la position "Marche".

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 2-8 Document Sagem Communication. Reproduction et divulgation interdites

2 - Description et raccordement de votre routeur

2.2.2 Branchement du câble ADSL au routeur

¾ Raccordez une extrémité du câble RJ11/RJ11 de couleur grise fourni sur l'embase LINE de

votre routeur.

¾ Raccordez l'autre extrémité de ce câble au connecteur marqué ADSL sur le micro filtre

connecté à la prise murale téléphonique RJ11 de votre habitation.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 2-9

2 - Description et raccordement de votre routeur

2.2.3 Raccordement à votre ordinateur

Trois raccordements peuvent être à effectuer :

¾ Raccordement de l'interface USB de votre routeur à votre ordinateur. ¾ Raccordement de l'interface Ethernet de votre routeur à votre ordinateur. ¾ Raccordement de l'interface WLAN (Wi-Fi) à votre ordinateur.

2.2.3.1 Raccordement de l'interface USB de votre routeur à votre ordinateur

Ce raccordement s'effectue obligatoirement après l'installation des pilotes de l'interface USB (voir chapitre 3).

¾ Raccordez l'extrémité du câble USB de couleur bleue munie d'un connecteur type B

(embase carrée) à l'embase marquée USB de votre routeur,

¾ Raccordez l'autre extrémité du câble munie d'un connecteur type A (embase rectangulaire)

à votre ordinateur.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 2-10 Document Sagem Communication. Reproduction et divulgation interdites

2 - Description et raccordement de votre routeur

2.2.3.2 Raccordement de l'interface Ethernet de votre routeur à votre ordinateur

¾ Raccordez l'extrémité du câble Ethernet de couleur jaune (RJ45/RJ45) fourni dans le pack

à l'embase Ethernet (soit marquée ETH dans le cas du SAGEM F@st

ETH1, ETH2, ETH3 ou ETH4 dans le cas du SAGEM F@st

SAGEM F@st

2444) de votre routeur,

2400 soit marquée

2404 et

¾ Raccordez l'autre extrémité du câble à votre ordinateur.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 2-11

2 - Description et raccordement de votre routeur

2.2.3.3 Raccordement de l'interface Wi-Fi de votre routeur à votre ordinateur

La liaison sans fil permet de raccorder le routeur à votre ordinateur.

Pour effectuer ce raccordement, vous devez posséder un pack Wi-Fi (option). Ce pack comprend les éléments suivants :

• 1 clé (Dongle) Wi-Fi 188470912 sous sac plastique antistatique,

• 1 cordon adaptateur USB pour Dongle,

• 1 CD-ROM.

Insertion d'une clé Wi-Fi USB dans votre ordinateur

Cette clé se connecte à votre ordinateur uniquement lors de l'installation des pilotes Wi-Fi (norme 802.11b/g)(voir § 3.1.1).

Vous pouvez également utiliser l'adaptateur wifi intégré dans votre ordinateur.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 2-12 Document Sagem Communication. Reproduction et divulgation interdites

2 - Description et raccordement de votre routeur

2.2.4 Raccordement de l'interface Ethernet de votre routeur à

votre décodeur TV

¾ Raccordez l'extrémité du câble Ethernet de couleur jaune (RJ45/RJ45) fourni dans le pack

à l'embase Ethernet (soit marquée ETH dans le cas du SAGEM F@st

ETH1, ETH2, ETH3 ou ETH4 dans le cas du SAGEM F@st

SAGEM F@st

2444) de votre routeur,

2400 soit marquée

2404 et

¾ Raccordez l'autre extrémité du câble à un décodeur TV.

Remarque : Pour le raccordement au décodeur, se reporter à la documentation du fabricant.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 2-13

2 - Description et raccordement de votre routeur

2.3 Consignes d'installation

Environnement

¾ Le routeur doit être installé et utilisé à l’intérieur d’un bâtiment. ¾ La température ambiante ne doit pas dépasser 45°C. ¾ Le routeur ne doit pas être exposé à un fort ensoleillement direct ni à une importante source

de chaleur.

¾ Le routeur ne doit pas être placé dans un environnement sujet à une condensation de

vapeur.

¾ Le routeur ne doit pas être exposé à des projections d’eau. ¾ Le boîtier du routeur ne doit pas être couvert.

Source d'alimentation

¾ Utiliser une prise réseau facile d’accès, à proximité de l'équipement. Le cordon

d’alimentation a une longueur de 2 m.

¾ Disposer le cordon d’alimentation de façon à éviter toute coupure d’alimentation

accidentelle du routeur.

¾ Le routeur est prévu pour être raccordé à un réseau d'alimentation de type TT ou TN. ¾ Le routeur n'est pas prévu pour être raccordé sur une installation électrique à schéma de

type IT (neutre relié à la terre à travers une impédance).

¾ La protection contre les court-circuits et les fuites entre phase, neutre et la terre doit être

assurée par l'installation électrique du bâtiment. Le circuit d'alimentation de cet équipement doit être muni d'une protection 16 A contre les surintensités ainsi que d'une protection différentielle.

Entretien

¾ L'ouverture du coffret est interdite. Elle est réservée exclusivement à un personnel qualifié

et agréé par votre fournisseur.

¾ N'utilisez pas d'agents nettoyants liquides ou en aérosol.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 2-14 Document Sagem Communication. Reproduction et divulgation interdites

3. Installation et configuration du routeur SAGEM F@stTM 2400/2440

Ce chapitre traite ¾ de l'installation de votre routeur avec l'adaptateur USB

Wi-Fi.

¾ de l'installation de votre routeur avec le composant Wi-Fi

intégré de votre ordinateur.

¾ de l'installation de votre routeur à la carte réseau de votre

ordinateur (Ethernet).

¾ de l'installation de votre routeur sur le port USB de votre

ordinateur.

¾ de l'installation d'un ordinateur supplémentaire. § 3.4

§ 3.1.1

§ 3.1.2

§ 3.2

§ 3.3

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 3-1

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

L'installation et la configuration de votre routeur SAGEM F@st™ 2400/2440 peut s'effectuer avec les interfaces suivantes :

¾ Wi-Fi (cf. § 3.1), ¾ Ethernet (ETH)(cf. § 3.2), ¾ USB (cf. § 3.3).

Avant d'installer votre routeur SAGEM F@st™ 2400/2440, nous vous conseillons de désinstaller tout routeur ADSL.

La procédure d'installation décrite ci-après a été effectuée sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et 2000) peut présenter de légères différences.

Insérez le CD-ROM dans le lecteur

approprié de votre ordinateur ; l’écran ci-contre apparaît.

Cliquez sur le bouton pour commencer l'installation.

Remarque : Si cet écran n'apparaît pas : Sélectionnez dans le menu Démarrer, la

commande Exécuter puis saisir : <lettre du lecteur de CD-ROM> :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 3-2 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Un écran permettant de choisir le type

d'installation (première installation ou installation d'un ordinateur supplémentaire) apparaît.

Pour une première installation, nous vous conseillons de cocher le bouton

puis de cliquer sur pour poursuivre l’installation.

L’écran ci-contre apparaît.

Cet écran permet de choisir à quelle interface (Wi-Fi, Ethernet ou USB) vous désirez connecter votre routeur à votre ordinateur.

Sélectionnez l'interface désirée puis

cliquez sur le bouton pour poursuivre l'installation.

L’installation de votre routeur par les différentes interfaces est détaillée ci-après dans l’ordre affiché sur l’écran précédent (choix du mode de connexion).

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 3-3

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

3.1 Installation par l'interface Wi-Fi

Vous avez sélectionné l’interface sans

fil (Wi-Fi), l’écran ci-contre apparaît.

Cet écran permet de choisir le mode de connexion sans fil (Wi-Fi). Deux modes de connexion vous sont proposés :

• soit en utilisant un adaptateur (clé) USB Wi-Fi raccordé à votre ordinateur,

• soit en utilisant l’interface Wi-Fi intégré de votre ordinateur.

3.1.1 Adaptateur USB Wi-Fi

Lors de l'installation Vous ne devez pas brancher votre clé Wi-Fi USB avant qu'on ne vous le demande (voir étape 5a).

L'installation gère le modèle d'adaptateurs Wi-Fi USB de marque SAGEM XG 760N (fourni dans le pack). Le pilote de cette clé est gravé sur le CD-ROM.

Si vous désirez utiliser une autre clé, il vous sera demandé au cours de l'installation d'installer le pilote de cette clé.

Vous avez sélectionné l'adaptateur USB Wi-Fi en cliquant sur le bouton

puis vous avez cliqué sur le bouton pour

poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 3-4 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

L’écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Quel que soit votre choix, vous devrez effectuer le branchement électrique et le raccordement à la ligne ADSL.

L’écran ci-contre apparaît et vous invite

à patienter.

L’écran ci-contre apparaît.

Branchez l'adaptateur Wi-Fi USB XG - 760N (fourni dans le pack) sur une

embase correspondante disponible sur votre ordinateur conformément à l'animation présentée à l'écran.

Dès que la clé est branché "Patientez" s'affiche à l'écran vous invitant à patienter pendant l'installation du pilote de votre clé USB Wi-Fi XG - 760N.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 3-5

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

Ensuite, l’écran ci-contre apparaît vous

invitant à paramétrer l'interface Wi-Fi. Pour ce faire :

• Sélectionnez dans la liste déroulante le nom du routeur (SSID indiqué sur l'étiquette collée sur le coffret) auquel vous souhaitez associer votre ordinateur. Dans le cas contraire, cliquez sur le

bouton

, puis sélectionnez le dans la liste déroulante.

• Saisissez la clé WEP de 26 caractères (cryptage à 128 bits) indiquée sur l'étiquette collée sur le coffret.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Veuillez patienter pendant le diagnostic de la connexion au routeur via l'adaptateur USB Wi-Fi.

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 3-6 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

L’écran ci-contre apparaît et vous invite

à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L'écran ci-contre apparaît.

10a

L'installation s'est déroulée correctement ; votre routeur est opérationnel.

Cliquez sur le bouton pour fermer la fenêtre.

L'écran d'accueil "SAGEM" apparaît.

11a

Vous pouvez maintenant profiter de votre accès Internet.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 3-7

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

3.1.2 Interface Wi-Fi intégré de votre ordinateur

Vous avez choisi d'utiliser le Wi-Fi intégré de votre ordinateur en cliquant sur le bouton

puis vous avez cliqué sur le bouton

pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Quel que soit votre choix, vous devrez effectuer le branchement électrique et le raccordement à la ligne ADSL.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 3-8 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

L’écran ci-contre apparaît et vous invite

à patienter.

L’écran ci-contre apparaît.

Activez la fonction Wi-Fi de votre ordinateur en suivant les instructions présentées à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 3-9

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

L’écran ci-contre apparaît et vous invite

à patienter.

L’écran ci-contre apparaît.

Veuillez patienter pendant le diagnostic de la connexion au Routeur via l'interface Wi-Fi intégré de votre ordinateur.

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 3-10 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

L’écran ci-contre apparaît et vous

invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L'écran ci-contre apparaît.

10b

L'installation s'est déroulée correctement ; votre routeur est opérationnel.

Cliquez sur le bouton pour fermer la fenêtre.

L'écran d'accueil "SAGEM" apparaît.

11b

Vous pouvez maintenant profiter de votre accès Internet.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 3-11

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

3.2 Installation et configuration de votre Routeur à la carte réseau de votre ordinateur (Ethernet)

L'embase Ethernet repérée ETH du SAGEM F@st™ 2400/2440 est prévue pour la connexion de vos ordinateurs ou d'équipements réseau Ethernet filaire. Cet accès est du type Ethernet 10/100BASE-T. Il supporte les débits de 10 Mbit/s et 100 Mbit/s en mode Half ou Full Duplex sur un câble à double paire torsadée de catégorie 5.

Cet accès est un connecteur RJ45 avec câblage de type MDI ou MDI-x auto-détectant.

Sur cet accès, vous pouvez vous connecter en utilisant un cordon Ethernet droit ou croisé:

• soit directement à un ordinateur équipé d'une carte réseau Ethernet 10/100BASE-T,

• soit à un réseau local Ethernet raccordé à un concentrateur de réseaux (HUB ou Switch).

La procédure d'installation décrite ci-après a été effectuée sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et

2000) peut présenter de légères différences.

Vous avez sélectionné l’interface

Ethernet, l’écran ci-contre apparaît.

Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 3-12 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

Effectuez le raccordement du câble

Ethernet comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite

à patienter.

L’écran ci-contre apparaît.

Veuillez patienter pendant le diagnostic de la connexion au Routeur via un câble Ethernet.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 3-13

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite

à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L'écran ci-contre apparaît.

L'installation s'est déroulée correctement ; votre routeur est opérationnel.

Cliquez sur le bouton pour fermer la fenêtre.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 3-14 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

L'écran d'accueil "SAGEM" apparaît.

Vous pouvez maintenant profiter de votre accès Internet.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 3-15

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

3.3 Installation et configuration de votre Routeur sur le port USB de votre ordinateur

L'accès USB du SAGEM F@st™ 2400/2440 est du type USB 1.1 autorisant un débit maximum de 12 Mbit/s. La connectique présentée est du type B.

Sur cet accès, vous pouvez vous connecter directement à un ordinateur sur une entrée USB de type A en utilisant un cordon USB (fourni avec l'équipement).

L'installation de l’interface USB doit impérativement s’effectuer avant le raccordement du connecteur USB.

Vous avez sélectionné l’interface USB,

l’écran ci-contre apparaît. Effectuez le branchement électrique

comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 3-16 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

Effectuez le raccordement du câble

USB comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite

à patienter.

L’écran ci-contre apparaît.

Veuillez patienter pendant le diagnostic de la connexion au Routeur via un câble USB.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 3-17

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

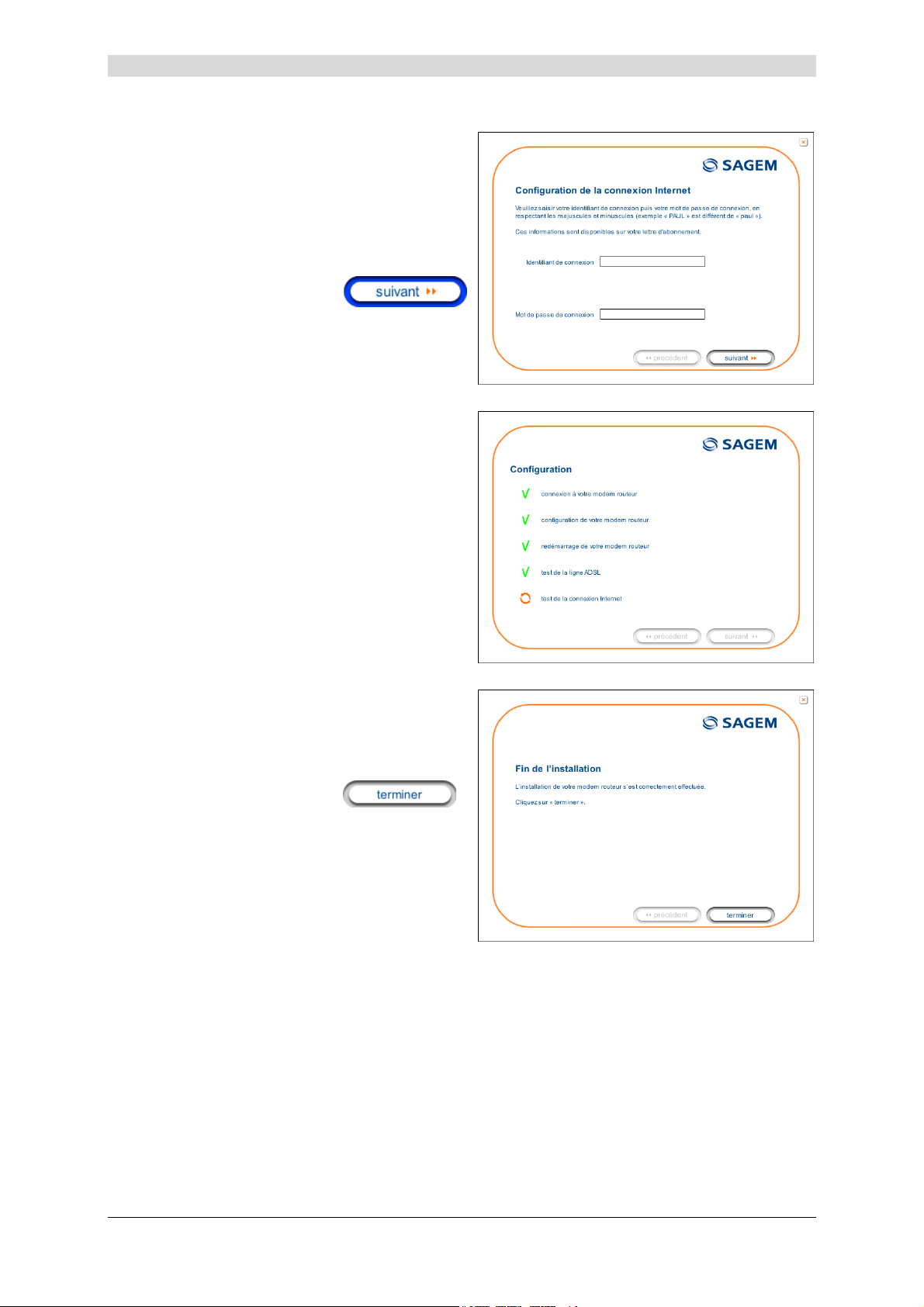

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite

à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L'écran ci-contre apparaît.

L'installation s'est déroulée correctement ; votre routeur est opérationnel.

Cliquez sur le bouton pour fermer la fenêtre.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 3-18 Document Sagem Communication. Reproduction et divulgation interdites

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

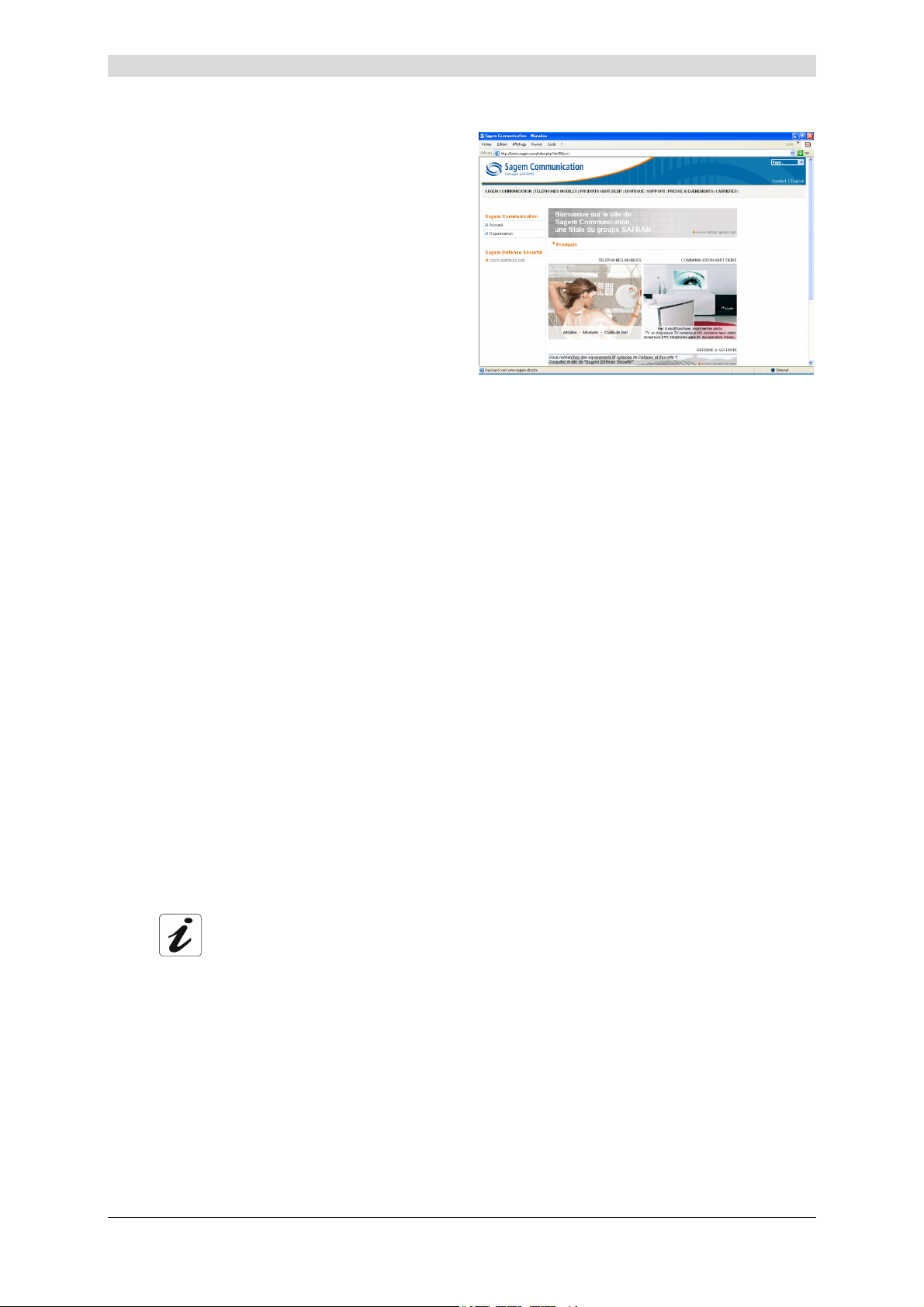

L'écran d'accueil "SAGEM" apparaît.

Vous pouvez maintenant profiter de votre accès Internet.

Si vous désirez installer votre routeur avec une autre interface, vous devez impérativement désinstaller votre routeur. Pour ce faire :

Sélectionnez Démarrer / Tous les programmes / SAGEM F@st™ 2400 / Désinstallation.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 3-19

3 - Installation et configuration du routeur SAGEM F@stTM 2400/2440

3.4 Installation et configuration d'un ordinateur supplémentaire

Vous avez choisi d'installer un ordinateur supplémentaire en cliquant sur le bouton

puis vous avez cliqué sur le bouton

pour poursuivre l'installation.

L’écran ci-contre apparaît.

Cet écran permet de choisir à quelle interface (Wi-Fi, Ethernet ou USB) vous désirez connecter votre routeur à votre ordinateur.

Cliquez sur "Sans fil (Wi-Fi) pour installer votre routeur sur l'interface Wi-Fi (cf. § 3.1),

Cliquez sur "Utiliser le câble Ethernet" (cf. § 3.2),

Cliquez sur "Utiliser le câble USB" (cf. § 3.3),

puis cliquez sur le bouton

pour poursuivre

l'installation.

Les étapes concernant :

• Les branchements électrique et à la ligne ADSL du routeur,

• Ainsi que la configuration du routeur (identifiant de connexion, mot de passe de

connexion, etc.).

ne sont plus à effectuer dans l'installation d'un ordinateur supplémentaire quelle que soit l'interface (Wi-Fi, Ethernet ou USB).

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 3-20 Document Sagem Communication. Reproduction et divulgation interdites

4. Installation et configuration du routeur SAGEM F@stTM 2404/2444

Ce chapitre traite ¾ de l'installation de votre Routeur avec l'adaptateur USB

Wi-Fi.

¾ de l'installation de votre routeur avec le composant Wi-Fi

intégré de votre ordinateur.

¾ de l'installation de votre routeur à la carte réseau de votre

ordinateur (Ethernet).

¾ de l'installation d'un ordinateur supplémentaire. § 4.3

§ 4.1.1

§ 4.1.2

§ 4.2

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 4-1

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

L'installation et la configuration de votre routeur SAGEM F@st™ 2404/2444 peut s'effectuer avec les interfaces suivantes :

¾ Wi-Fi (cf. § 4.1), ¾ Ethernet (ETH)(cf. § 4.2).

Avant d'installer votre routeur SAGEM F@st™ 2404/2444, nous vous conseillons de désinstaller tout routeur ADSL.

Insérez le CD-ROM dans le lecteur

approprié de votre ordinateur ; l’écran ci-contre apparaît.

Cliquez sur le bouton pour commencer l'installation.

Remarque : Si cet écran n'apparaît pas : Sélectionnez dans le menu Démarrer, la

commande Exécuter puis saisir : <lettre du lecteur de CD-ROM> :\autorun.exe (par exemple e:\autorun.exe) puis cliquez sur OK.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 4-2 Document Sagem Communication. Reproduction et divulgation interdites

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

L’écran ci-contre apparaît.

Effectuez les opérations décrites à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Un écran permettant de choisir le type

d'installation (première installation ou installation d'un ordinateur supplémentaire) apparaît.

Pour une première installation, nous vous conseillons de cocher le bouton

puis de cliquer sur pour poursuivre l’installation.

L’écran ci-contre apparaît.

Cet écran permet de choisir à quelle interface (Wi-Fi ou Ethernet) vous désirez connecter votre routeur à votre ordinateur.

Sélectionnez l'interface désirée puis

cliquez sur le bouton pour poursuivre l'installation.

L’installation de votre routeur par les différentes interfaces est détaillée ci-après dans l’ordre affiché sur l’écran précédent (choix du mode de connexion).

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 4-3

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

4.1 Installation par l'interface Wi-Fi

Vous avez sélectionné l’interface sans

fil (Wi-Fi), l’écran ci-contre apparaît.

Cet écran permet de choisir le mode de connexion sans fil (Wi-Fi). Deux modes de connexion vous sont proposés :

• soit en utilisant un adaptateur (clé) USB Wi-Fi raccordé à votre ordinateur,

• soit en utilisant l’interface Wi-Fi intégré de votre ordinateur.

4.1.1 Adaptateur USB Wi-Fi

Lors de l'installation Vous ne devez pas brancher votre clé Wi-Fi USB avant qu'on ne vous le demande (voir étape 5a).

L'installation gère le modèle d'adaptateurs Wi-Fi USB de marque SAGEM XG 760N (fourni dans le pack). Le pilote de cette clé est gravé sur le CD-ROM.

Si vous désirez utiliser une autre clé, il vous sera demandé au cours de l'installation d'installer le pilote de cette clé.

Vous avez sélectionné l'adaptateur USB Wi-Fi en cliquant sur le bouton

puis vous avez cliqué sur le bouton pour

poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 4-4 Document Sagem Communication. Reproduction et divulgation interdites

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

L’écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Quel que soit votre choix, vous devrez effectuer le branchement électrique et le raccordement à la ligne ADSL.

L’écran ci-contre apparaît et vous invite

à patienter.

L’écran ci-contre apparaît.

Branchez l'adaptateur Wi-Fi USB XG - 760N (fourni dans le pack) sur une

embase correspondante disponible sur votre ordinateur conformément à l'animation présentée à l'écran.

Dès que la clé est branché "Patientez" s'affiche à l'écran vous invitant à patienter pendant l'installation du pilote de votre clé USB Wi-Fi XG - 760N.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 4-5

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

Ensuite, l’écran ci-contre apparaît vous

invitant à paraméter l'interface Wi-Fi. Pour ce faire :

bouton

, puis sélectionnez le dans la liste déroulante.

• Saisissez la clé WEP de 26 caractères (cryptage à 128 bits) indiquée sur l'étiquette collée sur le coffret.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Veuillez patienter pendant le diagnostic de la connexion au Routeur via l'adaptateur USB Wi-Fi.

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 4-6 Document Sagem Communication. Reproduction et divulgation interdites

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

L’écran ci-contre apparaît et vous invite

à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L'écran ci-contre apparaît.

10a

L'installation s'est déroulée correctement ; votre routeur est opérationnel.

Cliquez sur le bouton pour fermer la fenêtre.

L'écran d'accueil "SAGEM" apparaît.

11a

Vous pouvez maintenant profiter de votre accès Internet.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 4-7

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

4.1.2 Interface Wi-Fi intégré de votre ordinateur

Vous avez choisi d'utiliser le Wi-Fi intégré de votre ordinateur en cliquant sur le bouton

puis vous avez cliqué sur le bouton

pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Quel que soit votre choix, vous devrez effectuer le branchement électrique et le raccordement à la ligne ADSL.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 4-8 Document Sagem Communication. Reproduction et divulgation interdites

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

L’écran ci-contre apparaît et vous invite

à patienter.

L’écran ci-contre apparaît.

Activez la fonction Wi-Fi de votre ordinateur en suivant les instructions présentées à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 4-9

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

L’écran ci-contre apparaît et vous invite

à patienter.

L’écran ci-contre apparaît.

Veuillez patienter pendant le diagnostic de la connexion au Routeur via l'interface Wi-Fi intégré de votre ordinateur.

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 4-10 Document Sagem Communication. Reproduction et divulgation interdites

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

L’écran ci-contre apparaît et vous

invite à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L'écran ci-contre apparaît.

10b

L'installation s'est déroulée correctement ; votre routeur est opérationnel.

Cliquez sur le bouton pour fermer la fenêtre.

L'écran d'accueil "SAGEM" apparaît.

11b

Vous pouvez maintenant profiter de votre accès Internet.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 4-11

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

4.2 Installation et configuration de votre Routeur à la carte réseau de votre ordinateur (Ethernet)

L'embase Ethernet repérée ETH du SAGEM F@st™ 2404/2444 est prévue pour la connexion de vos ordinateurs ou d'équipements réseau Ethernet filaire. Cet accès est du type Ethernet 10/100BASE-T. Il supporte les débits de 10 Mbit/s et 100 Mbit/s en mode Half ou Full Duplex sur un câble à double paire torsadée de catégorie 5.

Cet accès est un connecteur RJ45 avec câblage de type MDI ou MDI-x auto-détectant.

Sur cet accès, vous pouvez vous connecter en utilisant un cordon Ethernet droit ou croisé:

• soit directement à un ordinateur équipé d'une carte réseau Ethernet 10/100BASE-T,

• soit à un réseau local Ethernet raccordé à un concentrateur de réseaux (HUB ou Switch).

La procédure d'installation décrite ci-après a été effectuée sous Windows® XP. L'installation sous d'autres systèmes d'exploitation de Windows® (98, ME et

2000) peut présenter de légères différences.

Vous avez sélectionné l’interface

Ethernet, l’écran ci-contre apparaît.

Effectuez le branchement électrique comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît.

Effectuez le raccordement de la ligne ADSL comme décrit à l'écran.

Cliquez sur le bouton pour poursuivre l'installation.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 4-12 Document Sagem Communication. Reproduction et divulgation interdites

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

Effectuez le raccordement du câble

Ethernet comme décrit à l'écran. Remarque : Le câble Ethernet peut

être connecté à un quelconque port Ethernet (ETH1 à ETH4).

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite

à patienter.

L’écran ci-contre apparaît.

Veuillez patienter pendant le diagnostic de la connexion au Routeur via un câble Ethernet.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 4-13

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

L’écran ci-contre apparaît.

Saisissez l'identifiant de connexion puis le mot de passe de connexion.

Ceux-ci sont disponibles sur votre courrier de confirmation d'abonnement.

Cliquez sur le bouton pour poursuivre l'installation.

L’écran ci-contre apparaît et vous invite

à patienter pendant les diagnostics successifs.

Les flèches oranges tournantes sont remplacées par un pointage vert après chaque test réussi.

L'écran ci-contre apparaît.

L'installation s'est déroulée correctement ; votre routeur est opérationnel.

Cliquez sur le bouton pour fermer la fenêtre.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 4-14 Document Sagem Communication. Reproduction et divulgation interdites

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

L'écran d'accueil "SAGEM" apparaît.

Vous pouvez maintenant profiter de votre accès Internet.

Si vous désirez installer votre routeur avec une autre interface, vous devez impérativement désinstaller votre routeur. Pour ce faire :

Sélectionnez Démarrer / Tous les programmes / SAGEM F@st™ 2404 / Désinstallation.

Manuel de Référence SAGEM F@st™ 240x/244x - 28897363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 4-15

4 - Installation et configuration du routeur SAGEM F@stTM 2404/2444

4.3 Installation et configuration d'un ordinateur supplémentaire

Vous avez choisi d'installer un ordinateur supplémentaire en cliquant sur le bouton

puis vous avez cliqué sur le bouton

pour poursuivre l'installation.

L’écran ci-contre apparaît.

Cet écran permet de choisir à quelle interface (Wi-Fi ou Ethernet) vous désirez connecter votre routeur à votre ordinateur.

Cliquez sur "Sans fil (Wi-Fi) pour installer votre routeur sur l'interface Wi-Fi (cf. § 4.1),

Cliquez sur "Utiliser le câble Ethernet" (cf. § 4.2),

puis cliquez sur le bouton

pour poursuivre

l'installation.

Les étapes concernant :

• Les branchements électrique et à la ligne ADSL du routeur,

• Ainsi que la configuration du routeur (identifiant de connexion, mot de passe de

connexion, etc.).

ne sont plus à effectuer dans l'installation d'un ordinateur supplémentaire quelle que soit l'interface (Wi-Fi ou Ethernet).

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 4-16 Document Sagem Communication. Reproduction et divulgation interdites

5. Configuration des paramètres réseaux

Ce chapitre traite ¾ de la configuration en client DHCP Page 5-3

¾ de la lecture des informations du serveur DHCP Page 5-4

¾ de la lecture des informations du client DHCP Page 5-6

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 5-1

5 - Configuration des paramètres réseaux

Ce chapitre a pour but de :

1) configurer votre ordinateur afin qu'il puisse communiquer avec votre routeur.

2) et de visualiser les paramètres "Réseaux" de votre routeur.

Votre routeur implémente les fonctions de serveur, relais et client DHCP (Dynamic Host Configuration Protocol) conformément aux RFC 2131 et RFC 3132 tandis que l'ordinateur connecté directement au routeur ou via un réseau local par son interface LAN n'implémente que la fonction de client DHCP.

Sur réception d'une requête DHCP émanant de votre ordinateur (voir

) connecté ou non à

votre routeur, celui-ci répond en indiquant :

• une adresse parmi la plage définie à la configuration,

• le masque de sous-réseau,

• la passerelle par défaut (adresse de votre routeur),

• l'adresse de la passerelle comme serveur DNS. La fonction "DNS Relay" est

automatiquement activée.

La plage d'adresses IP configurée doit être dans le même sous-réseau que l'interface LAN.

Il est impératif que votre ordinateur soit configuré en client DHCP ou qu'il ait une adresse IP fixe dans la plage de configuration définie par le serveur DHCP.

La configuration en client DHCP est la solution la plus communément utilisée.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 5-2 Document Sagem Communication. Reproduction et divulgation interdites

1) Configuration en client DHCP

Sous Windows XP

• cliquez sur Démarrer / Panneau de configuration / Connexions réseaux.

• cliquez à l'aide du bouton droit sur le réseau idoine puis sélectionnez

Propriétés. ; l'écran Propriétés de connexions au réseau local apparaît.

• sélectionnez le protocole TCP/IP puis cliquez sur le bouton Priorités; l'écran

Propriétés de Internet Protocol (TCP/IP) apparaît.

• sélectionnez l'onglet général puis la case "Obtenir une adresse IP automatiquement" et la case "Obtenir les adresse des serveurs DNS automatiquement".

5 - Configuration des paramètres réseaux

• cliquez sur le bouton OK pour valider

votre choix.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 5-3

5 - Configuration des paramètres réseaux

2) Informations du serveur DHCP

Pour obtenir ces informations :

• Ouvrez votre navigateur puis entrez (adresse IP par défaut du router) pour accéder à l'écran de bienvenue,

• Cliquez le menu "LAN" de la rubrique Advanced Setup ; l’écran ci-après apparaît :

http://myrouter ou http://192.168.1.1

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 5-4 Document Sagem Communication. Reproduction et divulgation interdites

5 - Configuration des paramètres réseaux

Champ Signification Affichage

IP Address Subnet Mask Start IP Address

End IP Address

Leased Time (hour)

Affiche l’adresse de sous-réseau 192.168.1.1

Affiche le masque de sous-réseau du réseau IP. 255.255.255.0

Affiche la première adresse attribuée par le serveur

192.168.1.2

DHCP. Remarque : Cette adresse IP doit appartenir au

même sous-réseau que celle du réseau local.

Affiche la dernière adresse attribuée par le serveur

192.168.1.254

DHCP. Remarque : Cette adresse IP doit appartenir au

même sous-réseau que celle du réseau local.

Affiche la période d’obtention (en heures) d’une

adresse IP pour un terminal.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 5-5

5 - Configuration des paramètres réseaux

3) Informations du client DHCP

Pour obtenir ces informations :

Sous Windows XP, 2000 et Me

¾ Cliquez sur le bouton Démarrer, sélectionnez Exécuter, saisissez cmd puis cliquez sur

OK ; l'écran d'invite de commandes apparaît. Saisissez ipconfig /all (ou ipconfig/all) puis

validez par Entrée.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 5-6 Document Sagem Communication. Reproduction et divulgation interdites

6. Informations / Configuration

Ce chapitre traite ¾ de l’accès à l’écran de bienvenue § 6.1

¾ de recommandations pour l'usage des écrans de

configuration

¾ de l'état de la connexion ADSL §.6.3

¾ des indications affichées sur le cadre de visualisation

située dans les fenêtres du configurateur HTTP

¾ de la rubrique "Status"§ 6.5 ¾ de la rubrique "Internet Connection"§ 6.6 ¾ de la rubrique "Wireless"§ 6.7 ¾ de la rubrique "NAT"§ 6.8 ¾ de la rubrique "Advanced Setup"§ 6.9 ¾ de la rubrique "Advanced Status" § 6.10 ¾ de la rubrique "Management" § 6.11

§ 6.2

§ 6.4

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-1

6 - Informations / Configuration

6.1 Accès à l'écran de bienvenue

Pour accéder à cet écran, il est nécessaire d'avoir configuré l'une des interfaces disponibles de votre ordinateur en utilisant le CD-ROM d’installation fourni avec votre routeur :

• SAGEM F@st

Si vous utilisez la carte réseau Ethernet de votre ordinateur pour configurer votre routeur, connectez la au port Ethernet dont l'embase est marquée ETH (encadré Jaune).

La configuration de votre routeur s'effectue alors à l'aide d'un simple navigateur Internet (ex. Internet Explorer).

La fonction serveur DHCP du routeur est activée par défaut avec une plage d'adresses définie comme indiqué au §.6.9.2.

2400/2440 voir chapitre 3.

2404/2444 voir chapitre 4.

Ce chapitre détaille l'Interface Homme Machine (IHM) d'un routeur SAGEM F@st Dans le cas d'un routeur SAGEM F@st

2404/2444 qui dispose de quatre interfaces Ethernet.

2400/2440 qui dispose d'une interface

USB supplémentaire, cette différence sera mentionnée en la circonstance.

Pour accéder au configurateur, procédez comme suit :

Dans le menu Start, sélectionnez All Programs / SAGEM F@st 2404, puis cliquez à

l’aide du bouton gauche sur

L’écran ci-après vous invite à vous connecter.

Saisissez dans le champ "Nom d’utilisateur" admin par défaut. Saisissez dans le champ "Mot de passe" admin par défaut. Puis cliquez sur OK pour valider. Remarque : Dans la barre du haut de l’écran figure l’adresse IP de l’équipement

(192.168.1.1).

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-2 Document Sagem Communication. Reproduction et divulgation interdites

6 - Informations / Configuration

Le navigateur Web de votre ordinateur s'ouvre et affiche l’écran de bienvenue du routeur.

Le nom de l’équipement s’affiche en titre (SAGEM F@st SAGEM F@st

2404).

Des rubriques de configuration de l'équipement apparaissent dans la zone gauche de l’écran de bienvenue.

2400 ou

Cet écran affiche :

) au centre, une zone montrant l'état actuel de la connexion ADSL (cf. § 6.3).

) en haut et à droite, un cadre de visualisation permettant de connaître à tous moments l'état

de la ligne ADSL, de rafraîchir la fenêtre affichée et de redémarrer votre routeur (cf. § 6.4).

) à gauche, une liste de 7 rubriques (cf. § 6.5 à 6.11) composées de menus et de sous-

menus. Ceux-ci permettent de visualiser et de configurer les paramètres de votre routeur.

Pour optimiser la sécurité de votre réseau, vous pouvez modifier le mot de passe d'accès au configurateur de votre routeur.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-3

6 - Informations / Configuration

6.2 Recommandations

La signification des principaux boutons couramment présents dans toutes les fenêtres de configuration est donnée dans le tableau ci-après.

Cliquer sur ce bouton pour afficher une nouvelle fenêtre pour en renseigner les champs utiles à l’ajout d’un objet.

Cliquer sur ce bouton pour revenir à l'écran précédent.

Cliquer sur ce bouton pour fermer la fenêtre active et revenir à l'écran précédent.

Cliquer sur ce bouton pour afficher une nouvelle fenêtre afin de modifier les champs accessibles d'un objet préalablement sélectionné.

Cliquer sur ce bouton pour afficher l'écran suivant.

Cliquer sur ce bouton pour supprimer d’une liste un objet sélectionné.

Nota : Pour supprimer cet objet, il est impératif de cocher la case

"Remove"

Cliquer sur ce bouton pour sauvegarder la saisie dans la mémoire nonvolatile (flash) du routeur.

Remarque : Cette valeur ne sera prise en compte que lorsque vous

redémarrerez votre routeur.

Cliquer sur ce bouton pour sauvegarder la saisie dans la mémoire nonvolatile (flash) du routeur.

Remarque : Cette valeur sera prise en compte immédiatement sans

que vous ayez besoin de redémarrer votre routeur.

Cliquer sur ce bouton pour sauvegarder la saisie dans la mémoire nonvolatile (flash) du routeur puis redémarrer votre routeur.

Principes de base

1) Pour une lecture et une compréhension plus aisée, il ne sera pas relaté que pour prendre

en compte la saisie de chaque écran il faille cliquer sur les boutons Save ou Save/Apply ou Save/Reboot (sauf bien sûr si cela s'avère nécessaire).

2) En sélectionnant une rubrique, l'écran du premier menu de celle-ci s'affiche. De même en sélectionnant un menu, l'écran du premier sous-menu s'affiche.

3) Tous les champs des différents écrans sont explicités dans un tableau.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-4 Document Sagem Communication. Reproduction et divulgation interdites

6 - Informations / Configuration

6.3 Etat de la connexion ADSL

Se référer su § 6.5.1 - Status/Summary.

6.4 Cadre de visualisation

Ce cadre de supervision s'affiche en permanence en haut et à droite de chaque fenêtre du configurateur HTTP.

Les différents objets qui le composent sont explicités ci-après.

LEDs

Débits

Verte

Jaune

Rouge

Verte Connected

Jaune Waiting fot ISP

Eteinte

Rouge Access denied

Affiche le débit nominal de ligne descendant

Affiche le débit nominal de ligne montant

Ligne ADSL synchronisée

Ligne ADSL en cours de synchronisation

Ligne ADSL non connectée

Adresse publique (WAN) distribuée au routeur

Ligne ADSL en cours de synchronisation ou adresse publique (WAN) non distribuée au routeur

ADSL Down

Not configured

Router Rebooting

Adresse publique (WAN) non distribuée au routeur ou ligne ADSL non synchronisée

Absence de VC (Virtual Channel) configuré

Routeur redémarre

Boutons

Document Sagem Communication. Reproduction et divulgation interdites Page 6-5

Permet de rafraîchir les données affichées à l'écran

Permet de redémarrer votre routeur

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

6 - Informations / Configuration

6.5 Status

Un clic sur cette rubrique permet d'afficher les menus suivants :

• Summary (cf. 6.5.1),

• Diagnostics (cf. 6.5.2).

6.5.1 Summary

Objet : Ce menu vous permet d'afficher l'état actuel de votre connexion Internet.

• Sélectionnez le menu Summary dans la rubrique Status ; l'écran suivant apparaît :

Cet écran apparaît également en écran d'accueil (voir § 6.1).

Le tableau ci-après donne la signification des différents champs affichés.

Champ Signification Software Version Line Rate - Upstream (kbps) Line Rate - Downstream (kbps) LAN IP Address WAN IP Address Default Gateway Primary DNS Server Secondary DNS Server Date / Time

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-6 Document Sagem Communication. Reproduction et divulgation interdites

Version logicielle actuelle embarquée.

Débit nominal descendant de ligne

Débit nominal montant de ligne

Adresse IP du réseau local (LAN)

Adresse IP du réseau distant (WAN)

Adresse de la passerelle par défaut

Adresse du serveur DNS primaire

Adresse du serveur DNS secondaire

Date et Heure (voir Remarque)

6 - Informations / Configuration

Remarque : Ce champ apparaît uniquement si dans le menu "Management / Internet

Time" (voir § 6.11.4), la case "Automatically synchronize with Internet time servers" est cochée.

6.5.2 Diagnostics

Objet : Ce menu permet d'afficher tous les tests réalisés sur les connexions établies depuis

votre routeur jusqu'à votre Fournisseur d'Accès à Internet (FAI). Ces tests concernent :

• la connexion à votre réseau local (LAN),

• la connexion à votre "DSL Service Provider",

• Connexion à votre "Internet Service Provider".

Un lien hypertexte (help) permet à l'utilisateur d'accéder à une aide contextuelle. Cette aide donne une explication sur l'état de la connexion (PASS en vert, DOWN en orange et FAIL en rouge) et fournit les procédures de dépannage appropriées.

La ligne ADSL traduit les trois états détaillés dans le tableau ci-après.

Etat Couleur Signification

PASS Verte

DOWN Orange

FAIL Rouge

Si un test affiche un état "FAIL", cliquez sur "Help" puis sur le bouton "Rerun Diagnostic Tests" en bas de la page "Help" afin de vous assurer que le test a été probant. Si le test affiche toujours "FAIL", vous devez suivre la procédure de dépannage affichée sur cette page.

Indique que le test s'est déroulé correctement.

Indique qu'une interface (Ethernet, USB ou Wi-Fi) n'a pas été détectée.

Remarque : L'interface USB concerne exclusivement le routeur SAGEM F@st

Indique qu'un test a échoué ou que le lancement d'une commande est impossible.

2400/2440.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-7

6 - Informations / Configuration

• Sélectionnez le menu Diagnostics dans la rubrique Status ; l'écran suivant apparaît :

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-8 Document Sagem Communication. Reproduction et divulgation interdites

6 - Informations / Configuration

6.6 Internet Connection

Objet : Ce menu permet de saisir votre identifiant de connexion puis votre mot de passe de

connexion.

• Sélectionnez la rubrique Internet Connection pour afficher l'écran de configuration de

connexion suivant :

Champ Action Par défaut

PPP Username

PPP Password

Saisissez votre identifiant de connexion. Cette information vous est délivrée par votre Fournisseur

d'Accès à Internet (FAI).

Saisissez votre mot de passe de connexion. Cette information vous est délivrée par votre Fournisseur

d'Accès à Internet (FAI).

Si le message "There is no ppp connection" apparaît, cela signifie que les paramètres du réseau distant (WAN) ne sont pas renseignés (cf. § - 6.9.1 Advanced Setup / WAN).

Vide

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-9

6 - Informations / Configuration

6.7 Wireless

Objet : Ce menu permet de configurer tous les paramètres basiques et avancés d'un réseau

sans fil (Wireless) et d'activer ce réseau.

Cette rubrique comporte les cinq menus suivants :

• Basic (cf. § 6.7.1),

• Security (cf. § 6.7.2),

• MAC Filter (cf. § 6.7.3),

• Advanced (cf. § 6.7.4),

• Quality of Service (cf. § 6.7.5).

Les menus Security, MAC Filter, Advanced et Quality of Service permettent de configurer des paramètres avancés de la rubrique Wireless. Ces menus ne s'affichent qu'à la seule condition que dans le menu Basic la case "Enable

Advanced Wireless Configuration" soit cochée (non cochée par défaut).

Ces menus sont réservés à des utilisateurs avertis.

6.7.1 Basic

• Sélectionnez le menu Basic de la rubrique Wireless pour afficher l'écran de configuration

du réseau sans fil suivant :

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-10 Document Sagem Communication. Reproduction et divulgation interdites

6.7.1.1 Wireless - Basic

Champ Action/Signification Par défaut

6 - Informations / Configuration

Enable Wireless

Hide Access Point

SSID

Country

BSSID

Cochez la case idoine pour activer le réseau sans fil (Wi-Fi).

Nota : La LED "Wi-Fi" allumée en fixe, en face avant

du routeur, témoigne de l'activation du réseau sans fil (Wi-Fi).

Cochez la case idoine pour masquer la diffusion du SSID et ainsi interdire la connexion par Wi-Fi à votre routeur.

Remarque : Lorsque cette case est cochée, le SSID

du routeur est absent de la liste des sites surveillés (Access Point) propre à l'utilitaire de l'adaptateur Wi-Fi.

Saisissez le SSID de votre routeur. Nota : Celui-ci est indiqué sur l’étiquette collée sur

le coffret.

Sélectionnez dans la liste déroulante le pays de votre choix.

C'est l'Adresse MAC de l'interface Wi-Fi du routeur (Access Point). Dans le mode "Structure", cette adresse identifie une cellule (BSS en anglais Basic Service Set). Cette cellule est un ensemble formé par le point d'accès et les stations situées dans sa zone de couverture.

Case

cochée

Case

non cochée

Sagem

FRANCE

Channel

Non modifiable

C'est le canal radio utilisé par le routeur et ses clients "Wi-Fi" pour communiquer entre eux. Ce canal doit être le même pour le routeur et tous ses clients "Wi-Fi".

Sélectionnez le canal souhaité dans la liste déroulante (auto, canaux 1 à 13).

Nota : Le canal 11 correspond à la fréquence de

2462 MHz.

Remarque : Si vous choisissez "Auto", l'équipement

Wi-Fi sélectionnera le canal du point d'accès (routeur) qui émettra le signal le plus fort.

Vous trouverez un champ "Channel" identique dans le menu "Advanced" de cette même rubrique. Toute modification est reportée d'un champ à l'autre.

Conformez-vous aux règles de Déclaration CE de conformité / Radio énumérées en Annexe B au paragraphe B.2.

Auto

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-11

6 - Informations / Configuration

6.7.1.2 Quick Wireless - Security - Configuration

Champ Action/Signification Par défaut

Network Authentication

Remarque : A la demande du client, le routeur peut être ou non sécurisé. Cette sécurité est

indiquée sur l’étiquette collée sur le coffret. Chaque choix entraîne la modification de l'écran de configuration Wireless.

Sélectionnez dans la liste déroulante la sécurité adaptée au réseau sans fil de votre routeur. La liste propose les choix suivants :

• NO : Aucune protection n'est assuré sur le réseau

sans fil,

• WEP : Activation du chiffrement WEP (Wired Equivalent Privacy)

• WPA-PSK : Activation du WPA (Wireless Protected Access)

• WPA2-PSK : Activation du WPA2 (Wireless Protected Access)

• Other (voir § 6.7.2.1).

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-12 Document Sagem Communication. Reproduction et divulgation interdites

6 - Informations / Configuration

WEP

• Sélectionnez dans la liste déroulante le mode de cryptage "WEP" ; l'écran suivant apparaît :

Champ Action/Signification Par défaut

Encryption Strenght

Key phrase

Current network key

Network key x (1 à 4)

Conservez la "key phrase" et les clés notées dans un endroit sûr.

Evitez de les noter dans un fichier qui se trouverait sur votre ordinateur.

Sélectionnez 64-bit ou 128-bit pour un chiffrement respectivement à 64 bits ou à 128 bits.

Saisissez une phrase comportant au maximum 15 caractères alphanumériques puis cliquez sur le bouton Generate Keys.

Sélectionnez une clé parmi les quatre proposées. La clé d'émission sert à chiffrer les données qui sont envoyées par votre ordinateur.

La clé WEP est personnalisée pour votre routeur. Vous pouvez modifier les clés en les saisissant

directement dans les cases. Les caractères sont «0» à «9» et «A» à «F».

128-bit

Vide

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-13

6 - Informations / Configuration

Vous pouvez automatiquement générer des clefs d'encryptage au moyen d'une "Key phrase" ou saisir manuellement les clefs.

La "Key phrase" peut comporter 15 caractères alphanumériques au maximum. Pour configurer manuellement la "Network Key", saisissez 5 paires de chiffres

hexadécimaux pour chaque clé de 64 bits, ou saisissez 13 paires de chiffres hexadécimaux pour chaque clé de 128 bits (un caractère hexadecimal est composé d'un chiffre de 0 à 9 ou d'une lettre de A à-F). A noter que la clé WEP protège les données transmises entre les nœuds sans fil mais ne protège pas celles transmises au travers votre réseau filaire (LAN) ou via Internet (WAN) en utilisant Internet Explorer 5.0 ou supérieur.

WPA-PSK

Voir § 6.7.2.1 - WPA-PSK

WPA2-PSK

Voir § 6.7.2.1 - WPA2-PSK

Other

Voir § 6.7.2.1.

Advanced Wireless

Champ Signification Par défaut

Enable advanced Wireless Configuration

Enable Guest SSID

Guest SSID

Cochez la case idoine pour pouvoir afficher les menus Security, MAC Filter, Advanced et

Quality of Service de la rubrique "Wireless". Nota : En cochant cette case, les champs

"Enable Guest SSID" et "Guest SSID" apparaissent.

Cochez la case idoine pour activer le "Guest SSID".

Saisissez un nom pour le "Guest SSID".

Case

non cochée

Case

non cochée

Guest

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-14 Document Sagem Communication. Reproduction et divulgation interdites

6 - Informations / Configuration

6.7.2 Security

Objet : Ce menu a pour but de sécuriser votre réseau sans fil (Wi-Fi). Toutes sortes

d'ingéniosité ont été déployées pour lutter contre les attaques des "crackers". Pour sécuriser votre réseau sans fil, des modes de cryptage ont été mis en œuvre. Parmi ceux-ci, deux sont couramment utilisés :

¾ WEP (Wired Equivalent Protocol),

¾ WPA (Wi-Fi Protected Access) et ses dérivés (WPA-PSK, WPA2 etc.).

Le mode de cryptage WPA s'avère être le plus robuste et le plus adapté pour sécuriser correctement votre réseau sans fil.

• Sélectionnez le menu Security de la rubrique Wireless pour afficher l'écran suivant :

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-15

6 - Informations / Configuration

Champ Signification Par défaut

Select SSID

Network Authentication

Sélectionnez dans la liste déroulante le "SSID" de votre choix (sagem ou Guest).

Sélectionnez dans la liste déroulante la sécurité adaptée au réseau sans fil de votre routeur. La liste propose les choix suivants :

• Open : Aucune protection n'est assurée sur

le réseau sans fil (Open System).

• Shared :

• 802.1x : Activation du standard 802.1x,

• WPA : Activation du WPA (Wireless

Protected Access),

• WPA-PSK : Activation du WPA-PSK,

• WPA2 : Activation du WPA2,

• WPA2-PSK : Activation du WPA2-PSK,

• Mixed WPA2/WPA : Activation du

Mixed WPA2/WPA,

• Mixed WPA2/WPA-PSK : Activation du Mixed WPA2/WPA-PSK,

Chaque choix entraîne la modifcation de l'écran de configuration Wireless.

sagem

Open

WEP Encryption

Sélectionnez dans la liste déroulante :

• Disabled pour ne pas utiliser le cryptage

WEP.

• Enabled pour utiliser le cryptage WEP

(voir § 6.7.1.2 - WEP).

Disabled

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-16 Document Sagem Communication. Reproduction et divulgation interdites

6.7.2.1 Network Authentication

La liste déroulante du champ "Network Authentification" montre 9 types d'authentification possibles :

• Open,

• Shared,

• 80.2.1x,

• WPA,

• WPA-PSK,

• WPA2,

• WPA2-PSK,

• Mixed WPA2/WPA,

• Mixed WPA2/WPA-PSK.

Pour chaque type d'authentification, un écran différent apparaît.

Open

6 - Informations / Configuration

Objet : L'authentification "Open System" permet à tous les utilisateurs du réseau Wi-Fi de

s'authentifier auprès du routeur. Aucune restriction concernant la sécurité n'est exigée.

Dans ce mode d'authentification, seule la clé WEP peut servir au cryptage des données.

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-17

6 - Informations / Configuration

Shared

Objet : Cette sécurité permet aux utilisateurs du réseau Wi-Fi de s'authentifier grâce à leur

SSID et leur clé WEP.

Dans ce mode d'authentification, la clé WEP est utilisée pour le cryptage des données.

• Sélectionnez dans la liste déroulante la sécurité "Shared" ; l'écran suivant apparaît :

Champ Action Par défaut

WEP Encryption

Encryption strenght

Key Phrase

Current Network Key

Network Key x (1 à 4)

Remarque : Ce champ est toujours

actif (Enabled).

Voir § 6.7.1.2 - WEP.

Enabled

(non modifiable)

128-bit

Vide

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-18 Document Sagem Communication. Reproduction et divulgation interdites

6 - Informations / Configuration

802.1x

Objet : Le standard "802.1x" repose sur le protocole EAP (Extensible Authentication

Protocol). Celui-ci permet aux utilisateurs du réseau Wi-Fi de s'authentifier au moyen d'un serveur d'authentification "RADIUS" (Remote Authentication Dial-in User Service).

Dans ce cas, la clé WEP sert exclusivement au cryptage des données.

• Sélectionnez dans la liste déroulante la sécurité suivant le protocole "802.1x" ; l'écran suivant apparaît :

Champ Action Par défaut

RADIUS Server IP Address

RADIUS Port

RADIUS Key

WEP Encryption

Encryption strenght

Key Phrase

Current Network Key

Document Sagem Communication. Reproduction et divulgation interdites Page 6-19

Saisissez l'adresse IP du serveur d'authentification "RADIUS".

Saisissez le port utilisé pour le serveur d'authentification "RADIUS".

Saisissez la clé secrète partagée entre le serveur d'authentification et ses clients

Remarque : Ce champ est toujours actif

(Enabled).

Voir § 6.7.1.2 - WEP.

Sélectionnez la clé 2 ou 3 (voir § 6.7.1.2 - WEP).

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

0.0.0.0

1812

Enabled

128-bit

Vide

6 - Informations / Configuration

Champ Action Par défaut

Network Key x (1 à 4) 1

Ce champ est vide ou affiche la valeur de la clé précédemment saisie (en grisé)

Saisissez le cryptage sur la clé que

vous avez sélectionnée dans le "Current Key" (voir § 6.7.1.2- WEP).

Saisissez le cryptage sur la clé que

vous avez sélectionnée dans le "Current Key" (voir § 6.7.1.2- WEP).

Ce champ est vide ou affiche la valeur

de la clé précédemment saisie (en grisé)

Non modifiable

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-20 Document Sagem Communication. Reproduction et divulgation interdites

6 - Informations / Configuration

WPA

Objet : Ce mode de cryptage applique les fonctionnalités du protocole WPA et nécessite

l'emploi d'un serveur d'authentification "RADIUS".

• Sélectionnez dans la liste déroulante la sécurité "WPA" ; l'écran suivant apparaît :

Champ Action Par défaut

WPA Group Rekey Interval

RADIUS Server IP Address

RADIUS Port

RADIUS Key

WPA encryption

Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera régénérée (Renewing) en broadcast / multicast (diffusion LAN).

Saisissez l'adresse IP du serveur d'authentification "RADIUS".

Saisissez le port utilisé par le serveur d'authentification "RADIUS".

Saisissez la clé secrète partagée entre le serveur d'authentification et ses clients

Sélectionnez dans la liste déroulante le cryptage WPA souhaité :

• TKIP (Temporal Key Integration Protocol),

• AES (Advanced Encryption Standard),

• TKIP+ AES.

0.0.0.0

1812

TKIP

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-21

6 - Informations / Configuration

Champ Action Par défaut

WEP encryption

Sélectionnez dans la liste déroulante :

• Disabled pour utiliser uniquement le cryptage WPA.

• Enabled pour utiliser à la fois les cryptages WPA et WEP (voir § 6.7.1.2 - WEP).

Disabled

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-22 Document Sagem Communication. Reproduction et divulgation interdites

6 - Informations / Configuration

WPA-PSK

Objet : Ce mode de cryptage applique les fonctionnalités du protocole WPA avec une clé pré-

partagée mais ne nécessite pas l'emploi d'un serveur d'authentification. La clé est régénérée après une période qui est configurable (WPA Group Rekey Interval).

• Sélectionnez dans la liste déroulante la sécurité "WPA-PSK" ; l'écran suivant apparaît :

Champ Action Par défaut

WPA Pre-Shared Key

WPA Group Rekey Interval

WPA encryption

Saisissez la clé partagée secrète. Celle-ci peut contenir de 8 à 63 caractères ASCII ou 64 symboles hexadécimaux (256 bits).

Cliquez sur le bouton "Save/Apply" pour valider la saisie.

Remarque : Vous pouvez visualiser votre

phrase secrète en cliquant sur "Click here to dislay".

Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera régénérée (Renewing) en broadcast / multicast (diffusion LAN).

Sélectionnez dans la liste déroulante le cryptage WPA souhaité :

• TKIP,

• AES,

• TKIP+ AES.

Vide

TKIP

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-23

6 - Informations / Configuration

Champ Action Par défaut

WEP encryption

Sélectionnez dans la liste déroulante :

• Disabled pour utiliser uniquement le cryptage WPA.

• Enabled pour utiliser à la fois les cryptages WPA et WEP (voir § 6.7.1.2 - WEP).

Disabled

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-24 Document Sagem Communication. Reproduction et divulgation interdites

6 - Informations / Configuration

WPA2

Objet : Ce mode de cryptage applique les fonctionnalités du protocole WPA2 et nécessite

l'emploi d'un serveur d'authentification "RADIUS".

• Sélectionnez dans la liste déroulante la sécurité "WPA2" ; l'écran suivant apparaît :

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-25

6 - Informations / Configuration

Champ Action Par défaut

WPA2 Preauthentication-

Network Re-auth Interval

WPA Group Rekey Interval

RADIUS Server IP Address

RADIUS Port

RADIUS Key

WPA encryption

Sélectionnez dans la liste déroulante :

• Disabled pour désactiver

la pré-authentification WPA2,

• Enabled pour activer

la pré-authentification WPA2.

Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera certifiée.

Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera régénérée (Renewing) en broadcast / multicast (diffusion LAN).

Saisissez l'adresse IP du serveur d'authentification "RADIUS".

Saisissez le port utilisé par le serveur d'authentification "RADIUS".

Saisissez la clé secrète partagée entre le serveur d'authentification et ses clients.

Sélectionnez dans la liste déroulante le cryptage WPA souhaité :

Disabled

36000

0.0.0.0

1812

AES

WEP encryption

• TKIP,

• AES,

• TKIP+ AES.

Sélectionnez dans la liste déroulante :

• Disabled pour utiliser uniquement le

cryptage WPA.

• Enabled pour utiliser à la fois les

cryptages WPA et WEP (voir § 6.7.1.2 - WEP).

Disabled

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-26 Document Sagem Communication. Reproduction et divulgation interdites

6 - Informations / Configuration

WPA2-PSK

Objet : Ce mode de cryptage utilise le protocole WPA2 avec une clé pré-partagée mais ne

nécessite pas l'emploi d'une serveur d'authentification "RADIUS". La clé est régénérée après une période qui est configurable (WPA Group Rekey Interval).

• Sélectionnez dans la liste déroulante la sécurité "WPA2-PSK" ; l'écran suivant apparaît :

Champ Action Par défaut

WPA Pre-Shared Key

WPA Group Rekay Interval

WPA encryption

Saisissez une phrase secrète. Celle-ci peut contenir de 8 à 63 caractères ASCII ou 64 symboles hexadécimaux (256 bits).

Cliquez sur le bouton "Save/Apply" pour valider la saisie.

Remarque : Vous pouvez visualiser votre

phrase secrète en cliquant sur "Click here to dislay".

Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera régénérée (Renewing) en broadcast / multicast (diffusion LAN).

Sélectionnez dans la liste déroulante le cryptage WPA souhaité :

• TKIP,

• AES,

• TKIP+ AES.

Vide

AES

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-27

6 - Informations / Configuration

Champ Action Par défaut

WEP encryption

Sélectionnez dans la liste déroulante :

• Disabled pour utiliser uniquement le

cryptage WPA.

• Enabled pour utiliser à la fois les

cryptages WPA et WEP (voir § 6.7.1.2 - WEP).

Disabled

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-28 Document Sagem Communication. Reproduction et divulgation interdites

6 - Informations / Configuration

Mixed WPA2/WPA

Objet : Ce mode de cryptage applique les fonctionnalités des protocoles WPA2 et WPA.

Celle-ci nécessite l'emploi d'un serveur d'authentification "RADIUS".

• Sélectionnez dans la liste déroulante la sécurité "Mixed WPA2/WPA" ; l'écran suivant apparaît :

Champ Action Par défaut

WPA2 Preauthentication-

Network Re-auth Interval

WPA Group Rekey Interval

RADIUS Server IP Address

RADIUS Port

RADIUS Key

Sélectionnez dans la liste déroulante :

• Disabled pour désactiver

la pré-certification WPA2,

• Enabled pour activer

la pré-certification WPA2.

Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera certifiée.

Saisissez une valeur, exprimée en secondes, qui détermine la période au bout de laquelle la clé WPA sera régénérée (Renewing) en broadcast / multicast (diffusion LAN).

Saisissez l'adresse IP du serveur d'authentification "RADIUS".

Saisissez le port utilisé par le serveur d'authentification "RADIUS".

Saisissez la clé secrète partagée entre le serveur d'authentification et ses clients

Disabled

36000

0.0.0.0

1812

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02

Document Sagem Communication. Reproduction et divulgation interdites Page 6-29

6 - Informations / Configuration

Champ Action Par défaut

WPA encryption

WEP Encryption

Sélectionnez dans la liste déroulante le cryptage WPA souhaité :

• TKIP,

• AES,

• TKIP+ AES.

Sélectionnez dans la liste déroulante :

• Disabled pour ne pas utiliser le cryptage

WEP.

• Enabled pour utiliser le cryptage WEP

(voir § 6.7.1.2 - WEP).

TKIP+AES

Disabled

Manuel de Référence SAGEM F@st™ 240x/244x - 288097363-02 Page 6-30 Document Sagem Communication. Reproduction et divulgation interdites

SAGEM FAST 2400 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

Convention des symboles utilisés dans ce manuel

Comment utiliser le document ?

1. Introduction

1.3 Pré-requis minimal

2. Description et raccordement du routeur

2.1 Description

2.2 Raccordement des accès de votre routeur

2.2.1 Raccordement sur une prise de courant

2.2.2 Branchement du câble ADSL au routeur

2.2.3.1 Raccordement de l'interface USB de votre routeur à votre ordinateur

2.2.4 Raccordement de l'interface Ethernet de votre routeur à

3. Installation et configuration du routeur SAGEM F@stTM 2400/2440

3.1 Installation par l'interface Wi-Fi

3.1.1 Adaptateur USB Wi-Fi

3.1.2 Interface Wi-Fi intégré de votre ordinateur

3.3 Installation et configuration de votre Routeur sur le port USB de votre ordinateur

3.4 Installation et configuration d'un ordinateur supplémentaire

4. Installation et configuration du routeur SAGEM F@stTM 2404/2444

4.1.1 Adaptateur USB Wi-Fi

4.1.2 Interface Wi-Fi intégré de votre ordinateur

4.2 Installation et configuration de votre Routeur à la carte réseau de votre ordinateur (Ethernet)

4.3 Installation et configuration d'un ordinateur supplémentaire

5. Configuration des paramètres réseaux

1) Configuration en client DHCP

3) Informations du client DHCP

6. Informations / Configuration

6.1 Accès à l'écran de bienvenue

6.2 Recommandations

6.3 Etat de la connexion ADSL

6.4 Cadre de visualisation

6.5 Status

6.5.1 Summary

6.5.2 Diagnostics

6.6 Internet Connection

6.7.1 Basic

6.7.1.1 Wireless - Basic

6.7.1.2 Quick Wireless - Security - Configuration

6.7.2 Security

6.7.2.1 Network Authentication
