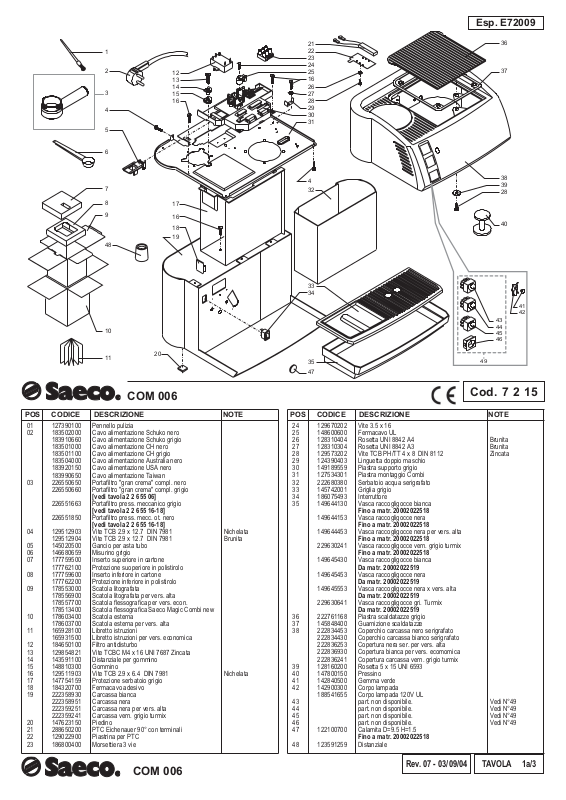

Saeco COM 006 Schematic

Esp. E72009
21
1
2
3
4
5
6
7
8
9
48
10
12 13 14 15 16
17
16
18 19
20
22 23 24 25 16 26 27 28 29 30 31
4 32
33 34
35
47
36
37
38 39 28
40
41 42
43 44 45 46
49
COM 006
POS CODICE
01 127390100 Pennello pulizia 02 183502000 Cavo alimentazione Schuko nero 183910660 Cavo alimentazione Schuko grigio 183501000 Cavo alimentazione CH nero 183501100 Cavo alimentazione CH grigio 183504000 Cavo alimentazione Australia nero 183920150 Cavo alimentazione USA nero 183990650 Cavo alimentazione Taiwan 03 226550650 Portafi ltro "gran crema" compl. nero 226550660 Portafi ltro "gran crema" compl. grigio [vedi tavola 2 2 655 06] 226551663 Portafi ltro press. meccanico grigio [vedi tavola 2 2 655 16-18] 226551850 Portafi ltro press. mecc. ot. nero [vedi tavola 2 2 655 16-18] 04 129512903 Vite TCB 2.9 x 12.7 DIN 7981 Nichelata 129512904 Vite TCB 2.9 x 12.7 DIN 7981 Brunita 05 145020500 Gancio per asta tubo 06 146680659 Misurino grigio 07 177759500 Inserto superiore in cartone 177762100 Protezione suoperiore in polistirolo 08 177759600 Inserto inferiore in cartone 177762200 Protezione inferiore in polistirolo 09 178553000 Scatola litografata 178556900 Scatola litografata per vers. alta 178557700 Scatola fl essografi ca per vers. econ. 178513400 Scatola fl essografi ca Saeco Magic Combi new 10 178603400 Scatola esterna 178603700 Scatola esterna per vers. alta 11 165928100 Libretto istruzioni 165931500 Libretto istruzioni per vers. economica 12 184650100 Filtro antidisturbo 13 129854821 Vite TCBC M4 x 16 UNI 7687 Zincata 14 143591100 Distanziale per gommino 15 148810300 Gommino 16 129511903 Vite TCB 2.9 x 6.4 DIN 7981 Nichelata 17 147754159 Protezione serbatoio grigio 18 184320700 Fermacavo adesivo 19 222358930 Carcassa bianca 222358951 Carcassa nera 222359251 Carcassa nera per vers. alta 222359241 Carcassa vern. grigio turmix 20 147623150 Piedino 21 288650200 PTC Eichenauer 90° con terminali 22 129022900 Piastrina per PTC 23 186800400 Morsettiera 3 vie
DESCRIZIONE NOTE
Cod. 7 2 15
POS CODICE
24 129670202 Vite 3.5 x 16 25 148600600 Fermacavo UL 26 128310404 Rosetta UNI 8842 A4 Brunita 27 128310304 Rosetta UNI 8842 A3 Brunita 28 129573202 Vite TCB PH/TT 4 x 8 DIN 8112 Zincata 29 124390403 Linguetta doppio maschio 30 149189559 Piastra supporto grigio 31 127534301 Piastra montaggio Combi 32 222680380 Serbatoio acqua serigrafato 33 145742001 Griglia grigio 34 186075493 Interruttore 35 149644130 Vasca raccogligocce bianca Fino a matr. 20002022518 149644153 Vasca raccogligocce nera Fino a matr. 20002022518 149644453 Vasca raccogligocce nera per vers. alta Fino a matr. 20002022518 229630241 Vasca raccogligocce vern. grigio turmix Fino a matr. 20002022518 149645430 Vasca raccogligocce bianca Da matr. 20002022519 149645453 Vasca raccogligocce nera Da matr. 20002022519 149645553 Vasca raccogligocce nera x vers. alta Da matr. 20002022519
229630641 Vasca raccogligocce gri. Turmix Da matr. 20002022519
36 222761168 Piastra scaldatazze grigio 37 145848400 Guarnizione scaldatazze 38 222834453 Coperchio carcassa nero serigrafato 222834430 Coperchio carcassa bianco serigrafato 222836253 Copertura nera ser. per vers. alta 222836930 Copertura bianca per vers. ecomomica 222836241 Copertura carcassa vern. grigio turmix 39 128160200 Rosetta 5 x 15 UNI 6593 40 147800150 Pressino 41 142840500 Gemma verde 42 142900300 Corpo lampada 188541655 Corpo lampada 120V UL 43 part. non disponibile. Vedi N°49 44 part. non disponibile. Vedi N°49 45 part. non disponibile. Vedi N°49 46 part. non disponibile. Vedi N°49 47 122100700 Calamita D=9.5 H=1.5 Fino a matr. 20002022518 48 123591259 Distanziale
DESCRIZIONE NOTE
COM 006
Rev. 07 - 03/09/04 TAVOLA 1a/3
Esp. E72009
21
1
2
3
4
5
6
7
8
9
48
10
12 13 14 15 16
17
16
18 19
20
22 23 24 25 16 26 27 28 29 30 31
4 32
33 34
35
47
36
37
38 39 28
40
41 42
43 44 45 46
49
COM 006
POS CODICE
49 286474100 Kit CA Magic 120-230 V
DESCRIZIONE NOTE
POS CODICE
Cod. 7 2 15
DESCRIZIONE NOTE
COM 006
Rev. 07 - 03/09/04 TAVOLA 1b/3
