Guia de início rápido
00825-0522-4445, Rev AA
Maio de 2019
Transmissor Rosemount™ 8712EM com
FOUNDATION™ Fieldbus
Inclui suporte para 8750W
Guia de início rápido Maio de 2019
1 Segurança
ATENÇÃO
• Se essas orientações de instalação não forem seguidas, poderão ocorrer
sérios ferimentos ou morte.
• As instruções de instalação e manutenção devem ser usadas somente
por pessoal qualificado. Não realize nenhum serviço além daqueles
contidos nas instruções de operação, a menos que esteja qualificado.
• Os medidores de vazão magnéticos Rosemount encomendados com
opções de pintura não padrão ou etiquetas não metálicas podem estar
sujeitos a descargas eletrostáticas. Para evitar o acúmulo de carga
eletrostática, não esfregue o medidor de vazão com pano seco nem o
limpe com solventes.
• Verifique se o ambiente de operação do sensor e do transmissor está de
acordo com as certificações da agência apropriadas.
• Se instalado em uma atmosfera explosiva, verifique se a certificação do
dispositivo e as técnicas de instalação estão adequadas a este ambiente
específico.
• Para evitar a ignição de atmosferas inflamáveis ou combustíveis,
desligue a alimentação antes da manutenção dos circuitos.
• Risco de explosão: não desconecte o equipamento quando houver uma
atmosfera inflamável ou combustível.
• Não conecte o transmissor Rosemount a um sensor que não seja
Rosemount ao instalar em uma atmosfera explosiva ou área classificada.
• Siga os padrões nacionais, locais e da fábrica para fazer o aterramento
adequado do transmissor e do sensor no solo. O aterramento no solo
deve ser separado do aterramento de referência do processo.
CUIDADO
• Quando houver alta tensão/alta corrente perto da instalação do
medidor, siga os métodos de proteção apropriados para evitar que
tensão/corrente residuais passem pelo medidor. Se o medidor não for
protegido adequadamente, poderão ocorrer danos ao transmissor ou a
falha do medidor.
• Remova completamente todas as ligações elétricas do sensor e do
transmissor antes da soldagem no tubo. Para a proteção máxima do
sensor, remova-o da tubulação.
2 Transmissor Rosemount™ 8712EM com Foundation™ Fieldbus
Maio de 2019 Guia de início rápido
2 Introdução
Este documento fornece instruções básicas para a instalação completa do
transmissor de montagem em parede Rosemount 8712EM.
• Para realizar a instalação de sensores, consulte o Guia rápido de instalação
do sensor do medidor de vazão magnético Rosemount® 8700
Você encontra a documentação completa para o usuário no site
www.emerson.com. Para obter mais informações de contato, consulte o
atendimento ao cliente Emerson Flow.
2.1 Política de devolução
Os procedimentos da Emerson devem ser seguidos ao devolver
equipamentos. Estes procedimentos asseguram a conformidade legal com
as agências de transporte governamentais e ajudam a proporcionar um
ambiente de trabalho seguro para os funcionários da Emerson. A não
observação dos procedimentos da Emerson fará com que o seu
equipamento não possa ser devolvido.
Guia de início rápido 3
Guia de início rápido Maio de 2019
2.2 Serviço de atendimento ao cliente da Emerson Flow
E-mail:
• Internacional: flow.support@emerson.com
• Ásia-Pacífico: APflow.support@emerson.com
Telefone:
América do Norte e Sul Europa e Oriente Médio Ásia-Pacífico
Estados
Unidos
Canadá +1 303 527
México +41 (0) 41
Argentina +54 11 4837
Brasil +55 15 3413
Venezuela +58 26 1731
800 522 6277 Reino Unido 0870 240
5200
7686 111
7000
8000
3446
Holanda +31 (0) 704
França 0800 917 901 Índia 800 440 1468
Alemanha 0800 182
Itália 8008 77334 China +86 21 2892
Europa
Central e
Oriental
Rússia/CEI +7 495 981
Egito 0800 000
Omã 800 70101 Tailândia 001 800 441
Qatar 431 0044 Malásia 800 814 008
Kuwait 663 299 01
África do Sul 800 991 390
Arábia
Saudita
EAU 800 0444
1978
136 666
5347
+41 (0) 41
7686 111
9811
0015
800 844 9564
0684
Austrália 800 158 727
Nova
Zelândia
Paquistão 888 550 2682
Japão +81 3 5769
Coreia do Sul +82 2 3438
Cingapura +65 6 777
099 128 804
9000
6803
4600
8211
6426
4 Transmissor Rosemount™ 8712EM com Foundation™ Fieldbus
Maio de 2019 Guia de início rápido
3 Pré-instalação
Antes de instalar o transmissor, há uma série de etapas de pré-instalação
que devem ser concluídas para facilitar o processo de instalação:
• Configure os switches de hardware, se necessário
• Considere os requisitos mecânicos, elétricos e ambientais
Nota
Consulte o manual de referência do produto para obter mais requisitos
detalhados.
Switches de hardware
A placa eletrônica é equipada com dois interruptores de hardware que
podem ser selecionados pelo usuário. Esses switches configuram a Ativação
de simulação e a Segurança do transmissor. Esta é a configuração padrão de
fábrica desses switches:
Tabela 3-1: Configurações padrão do switch de hardware
Configuração Configuração de fábrica
Ativação de simulação Desativada
Segurança do transmissor Desativado
Na maioria dos casos, não é necessário alterar a configuração dos switches
de hardware. Se as configurações do switch precisarem ser alteradas,
consulte o manual de referência do produto.
Certifique-se de identificar quaisquer outras opções e configurações
aplicáveis à instalação. Mantenha uma lista destas opções para consideração
durante os procedimentos de instalação e configuração.
Considerações mecânicas
O local de montagem do transmissor deve oferecer espaço suficiente para
montagem segura, fácil acesso às entradas do conduíte, abertura máxima
das tampas do transmissor e leitura fácil no indicador da tela Display (se
estiver equipado).
Guia de início rápido 5
Guia de início rápido Maio de 2019
Figura 3-1: Desenho dimensional do Rosemount 8712EM
9.0
2.81
[71]
[229]
3.12
[79]
3.51
[89]
11.15
[283]
A
B
12.03
[306]
3.90
[99]
17.68
[449]
D
C
A. Entrada do conduíte, 1/2 a 14 NPT (4 espaços)
B. Terminal de aterramento
C. A tampa inferior abre as conexões elétricas
D. Tampa padrão de componentes eletrônicos
1.94
[49]
1.70
[43]
1.94
[49]
1.59
[40]
7.80
[198]
11.36
[289]
Nota
As dimensões estão em polegadas [milímetros]
Considerações elétricas
Antes de fazer qualquer conexão elétrica no transmissor, considere os
requisitos de instalação elétrica nacionais, locais e da fábrica. Certifique-se
de ter a fonte de alimentação adequada, o conduíte e os demais acessórios
necessários para cumprir com estes padrões.
6 Transmissor Rosemount™ 8712EM com Foundation™ Fieldbus
Maio de 2019 Guia de início rápido
O transmissor requer alimentação externa. Garanta o acesso a uma fonte de
alimentação adequada.
Tabela 3-2: Dados elétricos
Transmissor de vazão Rosemount 8712E com FOUNDATION Fieldbus
Entrada de alimentação Fonte AC:
90 a 250 VCA, 0,45 A, 40 VA
Alimentação CC padrão:
12 a 42 VCC, 1,2 A, 15 W
Fieldbus O segmento fieldbus requer uma fonte
de alimentação de 9 a 32 VCC com um
condicionador de energia para
desacoplar a saída da fonte de
alimentação do segmento de fiação do
fieldbus.
Considerações ambientais
Para garantir a vida máxima do transmissor, evite temperaturas extremas e
vibração excessiva. Áreas com problemas típicos incluem:
• Instalações em clima tropical/desértico sob luz solar direta
• Instalações externas em climas gelados
Os transmissores montados remotamente podem ser instalados na sala de
controle para proteger os componentes eletrônicos do ambiente hostil e
oferecer fácil acesso para configuração ou serviço.
Guia de início rápido 7
Guia de início rápido Maio de 2019
4 Montagem
Os transmissores com montagem em parede são enviados com peças de
montagem para uso em um tubo de 5 cm ou uma superfície plana.
Figura 4-1: Suporte de montagem
A
B
C
A. Parafuso em forma de U
B. Braçadeira
C. Fechos
4.1
4.2
8 Transmissor Rosemount™ 8712EM com Foundation™ Fieldbus
Montagem em tubo
1. Prenda o cano na braçadeira usando parafusos em forma de U.
2. Prenda o transmissor na montagem da braçadeira com os fechos
apropriados.
Montagem em superfície
Prenda o transmissor no local de montagem usando parafusos fornecidos
pelo cliente. A instalação do transmissor deve considerar quatro (4) vezes o
peso do transmissor de 20 kg (44 lb.).
Maio de 2019 Guia de início rápido
5 Fiação
5.1 Entradas e conexões do conduíte
As portas de entrada do conduíte do transmissor são ½ a 14 NPT por padrão.
As conexões do conduíte M20 usam um adaptador. As conexões do
conduíte devem ser feitas de acordo com os códigos elétricos nacionais,
locais e da fábrica. As entradas do conduíte não utilizadas devem ser
lacradas com os bujões certificados. Os bujões plásticos de transporte não
oferecem proteção contra infiltração.
5.2 Requisitos de conduíte
• Para instalações com um circuito de eletrodos intrinsecamente seguro,
pode ser necessário um eletroduto independente para o cabo da bobina
e o cabo do eletrodo. Consulte o manual de referência do manual.
• Nas instalações com um circuito de eletrodos não intrinsecamente
seguro, ou ao usar o cabo de combinação, pode ser aceitável um
conduíte único, exclusivo para a alimentação da bobina, e um cabo do
eletrodo entre o sensor e o transmissor remoto. A remoção das barreiras
para isolamento com segurança intrínseca é permitida para instalações
de eletrodos não intrinsecamente seguras.
• Os cabos agrupados de outros equipamentos em um único conduíte
podem criar interferências e ruído no sistema. Consulte Figura 5-1.
• Os cabos do eletrodo não devem ser usados na mesma bandeja de cabos
que os cabos de alimentação.
• Os cabos de saída não devem passar junto com os cabos de alimentação.
• Selecione o tamanho adequado do conduíte para alimentar os cabos até
o fluxômetro.
Guia de início rápido 9
Guia de início rápido Maio de 2019
Figura 5-1: Práticas recomendadas para a preparação do conduíte
5.3
A
A. Aterramento de segurança
B. Alimentação
C. Bobina
D. Saída
E. Eletrodo
C D E
B
A
A

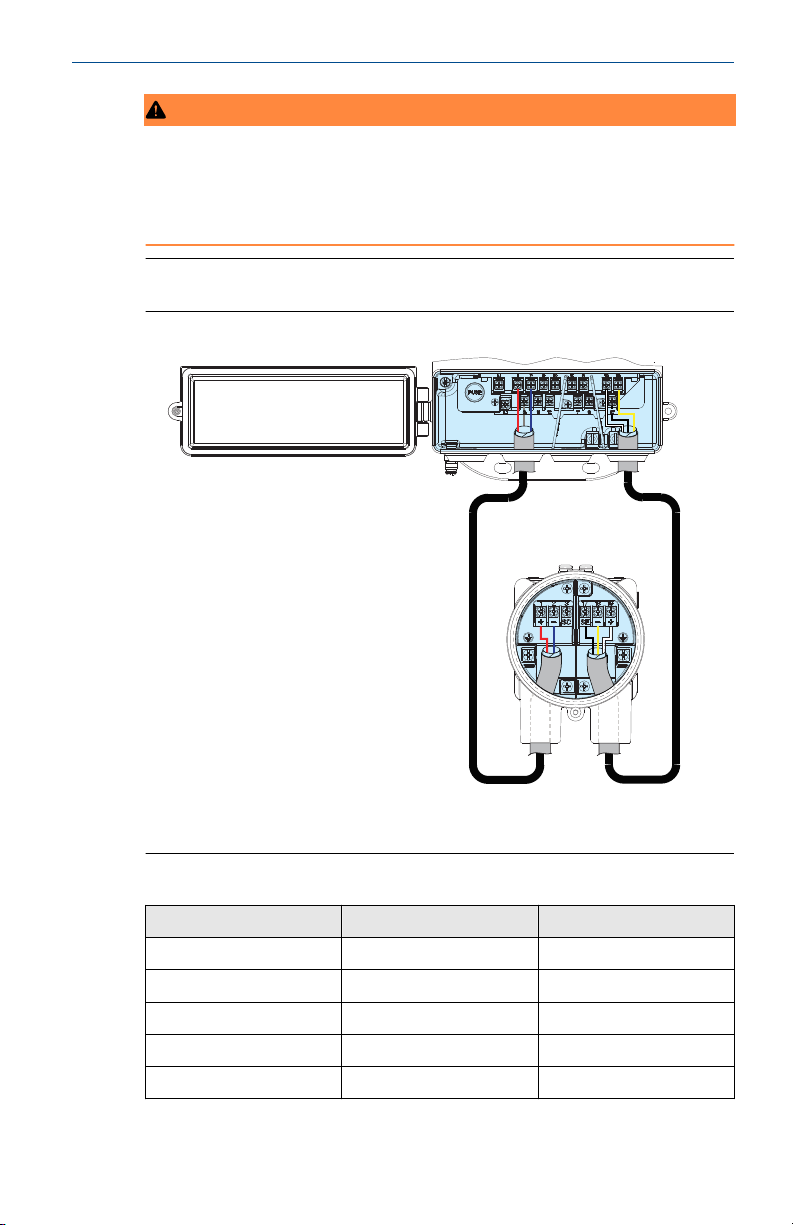

Sensor para a fiação do transmissor

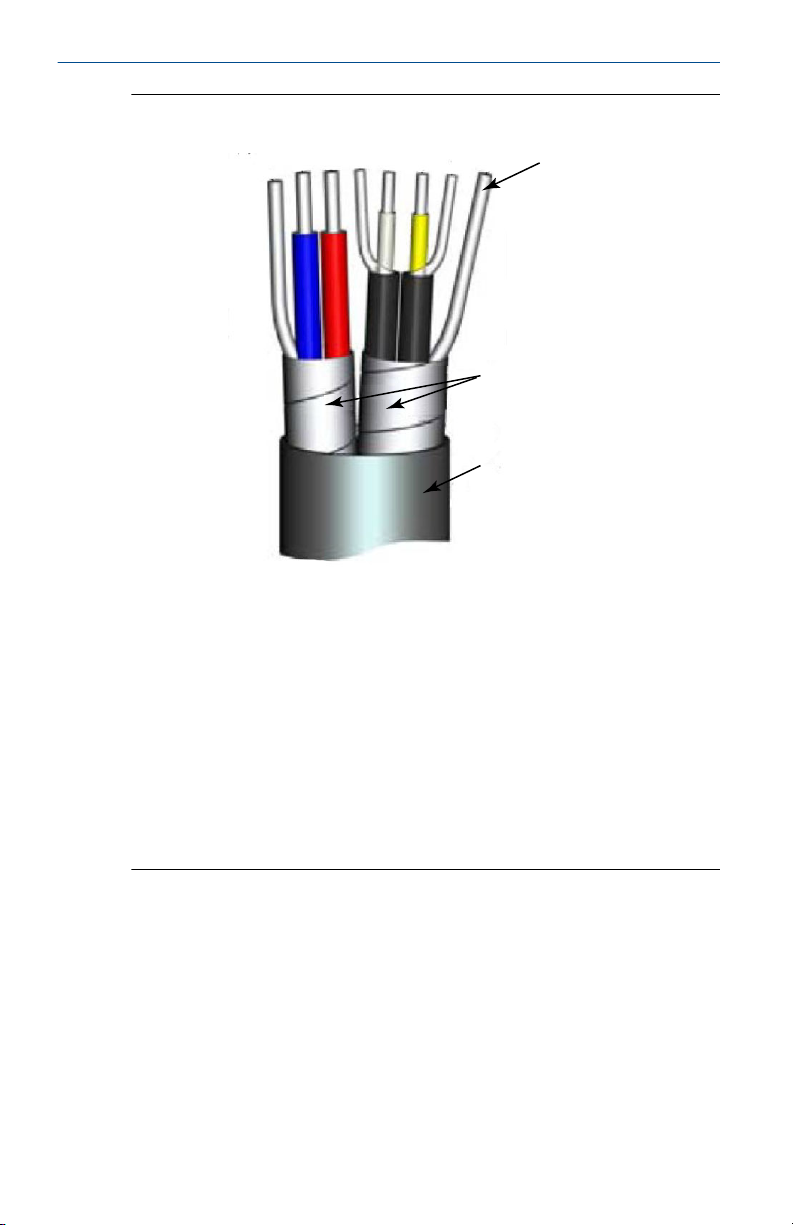

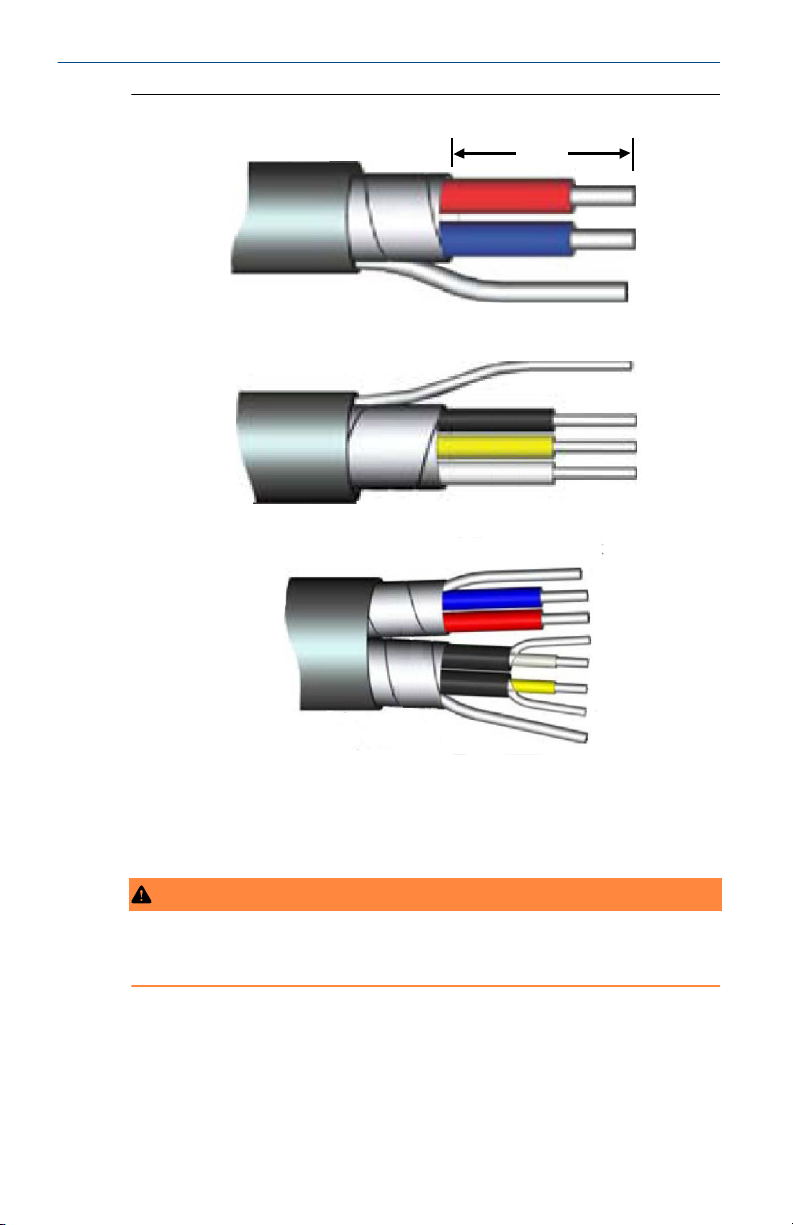

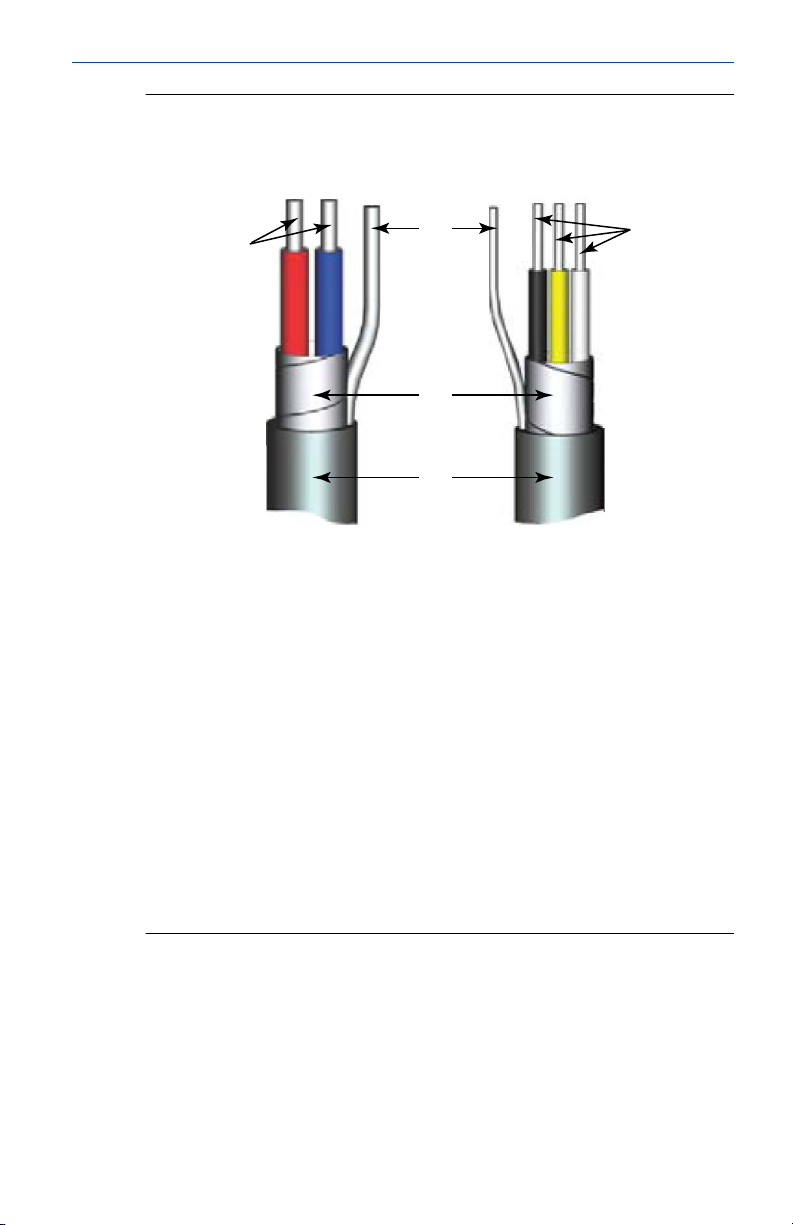

Os kits de cabos estão disponíveis sob a forma de cabos com componente
individual ou de um cabo com combinação de bobina/eletrodo. Os cabos
remotos podem ser solicitados diretamente usando os números do kit
exibidos em Tabela 5-1, Tabela 5-2 e Tabela 5-3. Os números equivalentes
de peça do cabo Alpha também são fornecidos como uma alternativa. Para
solicitar o cabo, especifique o comprimento, assim como a quantidade
desejada. É necessário o comprimento igual dos cabos dos componentes.
Exemplos:
• 25 pés = Qtd. (25) 08732-0065-0001
• 25 metros = Qtd. (25) 08732-0065-0002
10 Transmissor Rosemount™ 8712EM com Foundation™ Fieldbus
