Lees dit eerst!

UA-4FX Gebruikershandleiding

ROLAND CORPORATION op enigerlei wijze gereproduceerd worden.

Controleer de inhoud van de verpakking

De UA-4FX wordt geleverd met de volgende onderdelen. Controleer bij het openen van de verpakking of alles aanwezig is. Indien er iets ontbreekt, dient u contact op te nemen met de dealer waar u de UA-4FX heeft gekocht.

• UA-4FX

• USB kabel

Gebruik deze kabel om de USB aansluiting van de UA-4FX’s aan te sluiten op de USB aansluiting van de computer. Voor meer details over de verbindingen, raadpleegt u ‘U dient eerst de driver te installeren’ (p. 2). U dient de meegeleverde USB kabel te gebruiken.

• UA-4FX CD-ROM

Op de CD-ROM staat een driver en VSC-DXi, bestemd voor gebruik met de UA-4FX.

• SONAR LE CD-ROM

*U dient de gebruikersovereenkomst te lezen

alvorens u de meegeleverde CD-ROM opent.

* Raak de onderkant van de disk niet aan, en zorg

dat er geen krassen op komen. Hierdoor zou de data onleesbaar kunnen worden. Indien de disk vuil is, kunt u hem schoonmaken met een in de winkel verkrijgbare CD reiniger.

*U dient de diverse Readme bestanden op de CD-

ROM te lezen. Deze Readme bestanden bevatten de meest recente aanvullende informatie.

* Speel de CD-ROM niet af op een conventionele

audio CD speler. Dit zal een hard geluid produceren en kan ook de luidsprekers beschadigen.

• Lees dit eerst!

Dit is deze handleiding. U dient deze te lezen alvorens u de UA-4FX gaat gebruiken. Hou het document bij de hand bij gebruik van de UA-4FX.

• Gevorderd gebruik

Lees dit document, wanneer u wilt weten hoe u gebruik kunt maken van de geavanceerde mogelijkheden van de UA-4FX.

• Gebruikersovereenkomsten

Met deze gebruikersovereenkomsten krijgt u toestemming gebruik te maken van bepaalde software, waarvan het copyright eigendom is van de Roland Corporation. U dient deze te lezen alvorens u de verpakking van de CDROM opent. De bepalingen van de overeenkomst kunnen ook worden getoond tijdens het installeren van de software. U dient deze eveneens te lezen.

U dient zelf zorg te dragen voor de volgende zaken:

• Externe versterker, speakers, koptelefoon, microfoon

• MD of DAT recorder, digitale invoer/ uitvoer kabels, etc.

04019145 1SX

U dient eerst de driver te installeren

Een ‘driver’ is software die data heen en weer stuurt tussen de UA-4FX en de applicatie (software) die op de computer draait, wanneer de computer en de UA-4FX met een USB kabel op elkaar zijn aangesloten.

De installatie procedure zal verschillen, naar gelang het besturingsssystem. Ga door naar een van de volgende secties, afhankelijk van het besturingsssystem dat u gebruikt.

• Windows XP/2000 gebruikers ............p. 2

• Windows Me/98 gebruikers................p. 5

• Mac OS X gebruikers.............................p. 9

• Mac OS 9 gebruikers..............................Gevorderd gebruik, p. 39

Stappen, waarbij u de UA-4FX zelf bedient, worden aangeduid met het symbool:

Bediening van de UA-4FX

Installatie en instellingen van de driver (Windows)

Installatie van de driver

Windows XP/2000 gebruikers

Terwijl de UA-4FX niet is aangesloten, start u Windows op.

* Verwijder alle USB kabels, behalve die van een

USB toetsenbord en USB muis (indien gebruikt).

* Als u Windows XP Professional gebruikt, dient u

zich aan te melden als gebruiker met beheerdersbevoegdheid.Voor details kunt u zich vervoegen bij de systeemadministrator van de computer.

luit alle op dat moment lopende software

(toepassingen). Als u een antivirus of soortgelijke software gebruikt, moet u deze ook afsluiten.

Plaats CD-ROM in de CD-ROM drive van de computer.

* Indien de boodschap ‘Windows can perform

the same action each time you insert a disk or connect a device with this kind of file’ verschijnt, klikt u op [Cancel].

4. Open My Computer.

Windows XP gebruikers:

Kies My Computer vanuit het Windows

Start menu

fig.

Windows 2000 gebruikers:

Dubbelklik op My Computer op het bureaublad.

5. Dubbelklik op AUDIO_CAPTURE.

fig.

Bediening van de UA-4FX

6. Dubbelklik op Driver(XP2k).

fig.

7. Dubbelklik op Setup.

Het Driver Setup dialoogvenster verschijnt.

fig.

Windows XP gebruikers:

Indien de instelling in het Driver Signing Options dialoogvenster iets anders is dan

‘Ignore,’ dan kan een dialoogvenster met een ‘!’ of ‘x’ symbool verschijnen. Als de

[Continue] knop verschijnt, klikt u op [Continue] om de installatie voort te zetten.

Indien u niet kunt doorgaan, klikt u op [OK] om de installatie af te breken. Wijzig de Driver Signing Opties installing in ‘Ignore’, en herhaal de procedure vanaf stap 1. (Zie ➔ Gevorderd gebruik ‘Instellingen van de Driver Signing opties,’ p. 46)

Windows 2000 gebruikers:

Indien de instelling in het Driver Signing Options dialoogvenster niet is op ‘Ignore’ is

ingesteld, dan kan dialoogvenster met de boodschap ‘Could not find digital signature’ verschijnen. Indien de [Yes] knop zichtbaar is, klikt u op om de installatie voort te zetten. Indien die knop niet zichtbaar is, klikt u op [OK] om de installatie af te breken. Wijzig de Driver Signing Opties instrlling in ‘Ignore’, en herhaal de procedure vanaf stap 1. (Zie ➔ Gevorderd gebruik ‘Instellingen van de Driver Signing opties,’ p. 46)

10.Een dialoogvenster met de boodschap

‘Ready to install the driver’ verschijnt.

Nu kunt u de driver installeren.

fig.driver-eps

8. Klik op [Next].

9. Klik nogmaals op [Next] om met de

installatie te beginnen.

fig.

11. Zet de ADVANCED (Model

select) schakelaar van de UA-4FX op ON.

* De installatie zal niet doorgaan, zoals hieronder

wordt beschreven, als de ADVANCED (Mode select) schakelaar op OFF staat.

Bediening van de UA-4FX

12. Sluit de UA-4FX met de USB

kabel aan op de computer.

fig.

UA-4FX

Computer

De computer meldt ‘Found New Hardware’. U dient even te wachten.

942

* Dit apparaat is uitgerust met een

beveiligingscircuit. Het duurt korte tijd (enkele seconden), voordat het apparaat in werking treedt.

Windows XP gebruikers:

1. Het

Found New Hardware Wizard

dialoogvenster verschijnt. Indien de Found New Hardware

Wizard vraagt of u wilt verbinden met Windows Update, kiest u ‘No, ...’ en klikt u op [Next].

2. Controleer of het scherm ‘EDIROL UA- 4FX’ toont. Kies ‘Install the software automatically (Recommended)’, en

klik op [Next].

fig.

13.Op het scherm verschijnt de boodschap

‘Completing the Found New Hardware Wizard’.

Klik op [Finish].

14.Klik op [Close] in het Driver Setup

dialoogvenster.

System Settings Change

Als het dialoogvenster verschijnt, klikt u op

[Yes]

Windows zal automatisch herstarten.

* Indien deze boodschap niet verschijnt, hoeft u de

computer niet te herstarten.

Vervolgens dient u de instellingen van de driver te maken. (➔ Instellingen van de driver (p. 6))

* In sommige gevallen verschijnt een

dialoogvenster met het symbool ‘!’. Klik op [Continue] om met de installatie door te gaan.

Windows 2000 gebruikers:

In sommige gevallen verschijnt een dialoogvenster met ‘Digital Signature Not Found’. Als een [Yes] knop verschijnt, klikt u op [Yes] om met de installatie door te gaan.

Windows Me/98 gebruikers

1. Terwijl de UA-4FX niet is aangesloten, start u Windows op.

Sluit de UA-4FX niet op de computer aan tot stap 9.

2. Sluit alle op dit moment lopende software (toepassingen).

Sluit ook alle geopende vensters. Als u een antivirus of soortgelijke software gebruikt, moet u deze ook afsluiten.

3. Plaats CD-ROM in de CD-ROM drive van de computer.

4. Klik op de Windows Start knop. Kies Run.... uit het menu dat verschijnt.

Het ‘Run...’ dialoogvenster verschijnt.

5. In het dialoogvenster voert u het volgende in in het ‘Open’ veld, en klikt u op [OK].

(drive name) : \Driver(Me98)\Setup.exe

* In het voorbeeld, dat hier wordt gegeven, wordt de naam van de drive aangeduid als ‘D:’. De

naam van de drive D: kan per computer verschillen. Gebruik de aanduiding voor uw CD-ROM drive.

6. Het Driver Setup dialoogvenster verschijnt.

Klik op [NEXT].

7. Klik nogmaals op [Next] om met de installate te beginnen.

Een dialoogvenster met de boodschap ‘Ready to install the driver’ verschijnt. Nu kunt u de driver installeren.

Bediening van de UA-4FX

8. Zet de ADVANCE (mode select) schakelaar van de UA-4FX op ON.

* De installatie zal niet doorgaan, zoals hieronder wordt beschreven, indien de ADVANCED

(Mode select) schakelaar op OFF staat.

Bediening van de UA-4FX

9. Sluit de UA-4FX met de USB kabel aan op de computer.

fig.

De computer meldt ‘Found New Hardware’. U dient even te wachten.

942

* Dit apparaat is uitgerust met

een beveiligingscircuit. Het duurt korte tijd (enkele seconden), voordat het apparaat in werking treedt.

10.Klik op [Close] in het Driver Setup dialoogvenster.

UA-4FX

Computer

Vervolgens dient u de instellingen van de driver te maken. (➔ Instellingen van de driver (p. 6))

Instellingen van de driver

Teneinde optimaal te profiteren van de gebruikte software, dient u de driver op de juiste wijze in te stellen.

Toewijzen van de invoer/uitvoer bestemming

Indien u Media Player (meegeleverd met Windows) met de UA-4FX wilt gebruiken, voert u de volgende procedure uit voor het specificeren van het invoer/uitvoer apparaat. De UA-4FX audio driver ondersteunt WDM/ASIO 2.0, maar de procedure voor het maken van de instellingen van het apparaat is afhankelijk van de gebruikte software. Voor details raadpleegt u de gebruiksaanwijzing van uw software.

Windows XP gebruikers:

* Afhankelijk van hoe uw systeem is opgezet, kan het

het

Control Panel

Devices

icoon.

1. Open het

1. Klik op de Windows

2. In

‘Pick a category’

3. In

‘or pick a Control Panel icon’

2. Klik op het

3. In Sound Playback, Sound Recording, en MIDI

Music Playback, klikt u op het Default device veld. Kies, uit de lijst die bij elk veld verschijnt, het apparaat zoals hieronder wordt getoond.

worden getoond (Classic). Dubbelklik in dit geval op het

Sounds and Audio Devices Properties

Start

knop, en selecteer

Audio

, klikt u op

tabblad.

‘Sound, Speech, and Audio Devices’.

, klikt u op het

Sound and Audio Devices

Sound and Audio

dialoogvenster.

Settings | Control Panel

sounds and Audio Devices

icoon direct in

uit het menu.

icoon.

Geluid afspelen EDIROL UA-4FX

Geluid opnemen EDIROL UA-4FX

MIDI muziek afspelen EDIROL UA-4FX

4. Klik op [OK] om het Sounds and Audio Devices

Properties dialoogvenster te sluiten.

Hiermee zijn de audio en MIDI input/output instellingen voltooid. Ga verder met ‘Controleren of u geluid hoort’ (p. 8).

Windows 2000/Me gebruikers:

1. Open het Sounds and Multimedia Properties dialoogvenster

1. Klik op de Windows Start knop en selecteer Settings | Control Panel.

2. In Control Panel dubbelklikt u op het Sounds and Multimedia icoon om het

‘Sounds and Multimedia Properties’ dialoogvenster te openen.

* Indien het Sound and Multimedia icoon niet wordt getoond, klikt u in het kader links op

‘View all control panel options’.

2. Klik op het Audio tabblad.

3. Bij Sound Playback, Sound Recording, en MIDI

Music Playback klikt u op de ▼ rechts van [Preferred device] (Voorkeursapparaat), en kiest u het volgende

uit de lijst die verschijnt:

Geluid afspelen EDIROL UA-4FX

Geluid opnemen EDIROL UA-4FX

MIDI muziek afspelen EDIROL UA-4FX

4. Sluit het Sounds and Multimedia Properties

dialoogvenster.

Klik op OK om de instellingen te voltooien.

Hiermee zijn de audio en MIDI input/output instellingen voltooid. Ga verder met ‘Controleren of u geluid hoort’ (p. 8).

Windows 98 gebruikers:

1. Open het Sounds and Multimedia Properties dialoogvenster

1. Klik op de Windows Start knop en selecteer Settings | Control Panel.

2. In Control Panel udbbelklikt u op het Multimedia icoon om het ‘Multimedia

Properties’ dialoogvenster te openen.

2. Klik op het Audio tabblad.

3. Specificeer ‘Preferred device’ (Voorkeursapparaat).

Klik op het Playback en het Recording veld, kies het volgende uit de lijst die verschijnt, en klik op [Apply].

Afspelen EDIROL UA-4FX Opnemen EDIROL UA-4FX

4. Klik op het MIDI tabblad.

5. Specificeer de ‘MIDI output’.

Plaats een vinkje bij [Single instrument], en klik in de lijst op op [EDIROL UA-4FX].

6. Sluit het Multimedia Properties dialoogvenster.

Klik op OK om de instellingen te voltooien.

Hiermee zijn de audio en MIDI input/output instellingen voltooid. Ga verder met ‘Controleren of u geluid hoort’ (p. 8).

Controleren of u geluid hoort

Laten we nu de sample data afspelen om te controleren of de aansluitingen en instellingen juist zijn. We gebruiken standaard Windows voor het afspelen van de sample data, die op de meegeleverde CDROM staan

Sluit, voordat u verder gaat, een koptelefoon of luidsprekers op de UA-4FX aan, zoals wordt beschreven in ‘Basis aansluitingen voor de UA-4FX’ (p. 12).

981b

Gebruik van de song data, die bij dit product worden geleverd, voor andere doeleinden dan privé gebruik, zonder toestemming van de houder van het auteursrecht, is bij de wet verboden. Bovendien mag deze data niet worden gekopieerd, noch in een tweede auteursrechtelijk werk worden gebruikt zonder toestemming van de houder van het auteursrecht.

1. Plaats de CD-ROM in de CD-ROM drive van de computer.

2. Sleep Alright(.wav) uit de Sample map op de CD-ROM naar het bureaublad.

3. Stel de Sample snelheid keuzeschakelaar van de UA-4FX in op 44.1 kHz.

Indien u de sample snelheid van de UA-4FX wijzigt, dient u de USB kabel tussen de UA4FX en de computer los te halen, en vervolgens weer aan te sluiten, voordat de nieuwe instelling van kracht wordt.

4. Rechtsklik op het Alright(.wav) bestand, dat u heeft gekopieerd.

Windows Me/98 gebruikers:

1. Kies Properties uit het menu.

2. Klik op het Preview tabblad, en klik vervolgens op de knop.

Windows XP/2000 gebruikers:

1. Kies Play uit het menu.

Het afspelen begint. Indien de sample data op de juiste wijze wordt afgespeeld, dan is de UA-4FX correct op de computer aangesloten, en is de driver ook correct geïnstalleerd.

* Indien u gebruik maakt van Windows XP, bevelen we aan de instellingen zo te maken, dat er

prioriteit wordt gegeven aan Achtergrond functies. Zo kan de driver optimaal werken. (Zie ➔ Gevorderd gebruik ‘Prioriteit geven aan Achtergrond functies’ (p. 44))

Installatie en instellingen van de driver (Mac OS X)

* Raadpleeg Gevorderd gebruik (p. 39), indien u Mac OS 9 gebruikt.

De driver installeren

* Indien tijdens de installatie een Authentication dialoogvenster verschijnt, voert u het

wachtwoord in en klikt u op [OK].

* De inhoud van het scherm kan verschillen naar gelang het systeem.

1. Ontkoppel alle USB kabels, behalve die voor een USB toetsenbord en een USB muis

(indien u die gebruikt), en herstart de Macintosh.

2. Sluit alle programma’s af.

3. Plaats de CD-ROM in de CD-ROM drive van de Macintosh.

4. In de map Driver (Mac OS X) op de CD-ROM, dubbelklikt u op UA4FXUSBDriver.pkg.

Op het scherm verschijnt mogelijk een mededeling als ‘A program that determines whether installation is possible ...’. Klik op [Continue].

5. Op het scherm verschijnt ‘Welcome to the EDIROL UA-4FX USB Driver Installer’.

Klik op [Continue].

6. Op het scherm verschijnt ‘Select a Destination’.

Klik op de schijf, waarop het besturingssysteem staat, en klik vervolgens op [Continue] .

* Selecteer uw opstartschijf als de schijf.

7. Op het scherm verschijnt ‘Easy Install’.

Klik op Install of op Upgrade.

8. Op het scherm verschijnt ‘Installing this software requires you to restart your

computer when the installation is done’.

Klik op [Continue Installation].

9. Op het scherm verschijnt ‘Klik op ‘Restart’ and ...’.

Klik op [Restart] om de computer opnieuw op te starten.

Hiermee zijn de instellingen van de driver van de UA-4FX voltooid. Ga verder met het maken van de instellingen voor een MIDI apparaat en een audio apparaat.

Driver instellingen

Indien u de UA-4FX wilt gebruiken met de iTunes software, die bij de Macintosh wordt geleverd, dient u de invoer/uitvoer apparaten als volgt in te stellen. De procedure voor het maken van de apparaat instellingen verschilt naar gelang de software die u gebruikt. Raadpleeg de gebruiksaanwijzing van de software.

Bediening van de UA-4FX

1. Zet de ADVANCE (mode select) schakelaar van de UA-4FX op ON.

Bediening van de UA-4FX

2. Sluit de UA-4FX met de USB kabel aan op de computer.

Sluit de UA-4FX aan op een USB aansluiting op de Macintosh zelf. Sluit hem niet aan op

942

de USB aansluiting van het toetsenbord.

* Dit apparaat is met een beveiligingscircuit uitgerust. Daarom zal het na het aansluiten van de

USB kabel korte tijd (een paar seconden) duren, voordat het apparaat normaal werkt.

3. Open ‘System Preferences’ en klik op ‘Sound’.

4. Zet ‘Play alerts and sound effects through’ in het Sound Effects tabblad op ‘EDIROL

UA-4FX 44.1 kHz’.

* Hoewel bij de uitleg in dit document de waarde ‘44.1 kHz’ wordt gebruikt, kan deze waarde

veranderen, afhankelijk van de werkelijke instelling van de Sample snelheid keuzeschakelaar op de UA-4FX.

5. Zet ‘Choose a device for sound output’ in het Output tabblad op ‘EDIROL UA-4FX

44.1 kHz’.

* Indien u wilt dat waarschuwingssignalen niet door de UA-4FX, maar via de interne speakers van

de Macintosh worden afgespeeld, kiest u bij de ‘Play alerts and sound effects through’ instelling voor ‘Internal speakers’.

Zet ‘Choose a device for sound input’

in het Input tabblad

op ‘EDIROL UA-4FX 44.1

kHz’.

Sluit het dialoogvenster als u klaar bent met het maken van de instellingen.

* De instellingen voor het MIDI apparaat dient u te maken in de sequencer die u gebruikt.

Raadpleeg de gebruiksaanwijzing van de sequencer software die u gebruikt.

Waarschuwingen bij gebruik

Let op de volgende punten, alvorens u uw software met de UA-4FX gebruikt:

• Sluit, voor u uw software gaat gebruiken, de UA-4FX met een USB kabel aan op de computer.

• Koppel de USB kabel van de UA-4FX niet los, terwijl de software draait.

• Sluit de software af, voordat u USB kabel van de UA-4FX loskoppelt.

• Schakel de sluimerfunctie van de Macintosh uit.

• De UA-4FX werkt niet in de Classic omgeving van Mac OS X. Gebruik de UA-4FX alleen als de Classic omgeving niet draait.

• Afhankelijk van het model van de Macintosh, kan de werking van de computer instabiel worden als u de Macintosh opstart, terwijl de UA-4FX is aangesloten. Als dit gebeurt, start u uw Macintosh op zonder dat de UA-4FX is aangesloten, en daarna sluit u de UA4FX aan.

Voor details over de juiste instellingen voor het gebruikte apparaat, raadpleegt u de gebruiksaanwijzingen van de software.

MIDI instellingen

U dient deze instellingen uit te voeren als u MIDI wenst te gebruiken.

1. Open de Applications op de harde schijf van de Macintosh. Dubbelklik in de map

Utilities op Audio MIDI Setup teneinde de Audio MIDI Setup te openen.

fig.audio-midi.eps

Klik op MIDI Devices

Klik op Add Device

Gebruik de muis om een

verbinding te slepen

2. Klik op het MIDI Devices tabblad.

3. Klik op Add Device.

New External Device verschijnt.

4. Verbind de ▼ en ▲ tekens (die symbool staan voor de invoer en de uitvoer) van het

EDIROL UA-4FX icoon met die van het New External Device icoon door deze met de muis heen en weer te slepen.

* Wijzig iconen en stel andere zaken in, naar gelang de MIDI apparaten die op de MIDI

aansluitingen van de UA-4FX zijn aangesloten. Indien u dubbelklikt op New External Device, verschijnt het New External Device Properties dialoogvenster, waarin u een aantal andere zaken kunt specificeren, zoals de naam van een aangesloten apparaat.

Vervolgens dient u een koptelefoon, monitor speakers, enz. aan te sluiten (Zie ➔ ‘Basis aansluitingen van de UA-4FX’ (p. 12))

Basis aansluitingen van de UA-4FX

921*

* Om storing en/of aan luidsprekers en andere apparatuur te voorkomen, dient u het volume

van alle audio apparatuur laag te zetten alvorens u apparaten aansluit.

U kunt een koptelefoon en/of speakers aansluiten, zoals in onderstaand diagram staat aangegeven.

fig.basic.e

Stereo apparatuur,

Monitor speakers, etc.

Computer

Signaalstroom

LINE IN, AUX IN

Audio kabel

LINE OUT

USB aansluiting

USB kabel

USB aansluiting

Koptelefoon

Onderdelen en hun functies

fig.top

Lijn input jacks

Gebruik deze voor het invoeren van audio vanuit audio apparatuur of een MIDI geluidsmodule. Regel het volume met Input volume .

Lijn output jacks

Sluit deze jacks aan op audio apparatuur, zoals versterkte luidsprekers of een stereo set. Regel het volume dat hier wordt uitgestuurd met Output volume .

Digitale input aansluiting (optisch)

Gebruik deze aansluiting voor het invoeren van digitale audio van een digitaal apparaat zoals een CD, MD of DAT. Gebruik voor de

3 4

13 14

17 18

20 21

23 24 25

verbinding een optische digitale kabel.

Digitale output aansluiting (optisch)

Gebruik deze aansluiting voor het uitvoeren van digitale audio naar een digitaal apparaat zoals een MD of DAT, of naar een Digital of DTS format systeem. de verbinding een optische digitale kabel.

MIDI IN/OUT aansluitingen

Hierop kunt u MIDI apparatuur aansluiten voor het versturen en ontvangen van MIDI berichten.

Dolby

Gebruik voor

USB aansluiting

Sluit met de meegeleverde USB kabel hierop de computer aan, zodat audio en MIDI signalen kunnen worden verstuurd.

Mic input jack (XLR type)

Dit is een analoge audio invoer jack met een microfoon voorversterker. De jack is geschikt voor gebalanceerde en ongebalanceerde verbindingen. Invoerniveau: -45 – -12 dBu Deze jack kan 48V fantoomvoeding leveren, waardoor u een condensator microfoon kunt aansluiten. Schakel in dit geval de fantoomvoeding schakelaar op het onderpaneel in.

922

* Dit instrument is

uitgerust met gebalanceerde (XLR) type jacks. Aansluitschema’s voor deze jack worden hieronder getoond. Controleer, alvorens u iets aansluit, de aansluitschema’s van andere aangesloten apparatuur.

Opname bron keuzeschakelaar

Hiermee kiest u het invoersignaal, dat via USB naar de computer wordt gestuurd om te worden opgenomen.

Het analoge audio signaal van de gi-

ANALOG

DIGITAL

LOOPBACK

Sampling frequentie keuzeschakelaar

taar/mic invoer jack of lijn invoer jacks zal naar de computer worden gestuurd.

Het signaal van de digitale input aansluiting wordt naar de computer gestuurd.

* Indien DIGITAL is geselecteerd, dan

hoort u het geluid van de computer niet.

Indien DIGITAL is geselecteerd, wordt geen signaal naar de digitale input aansluiting gestuurd, dan werkt de UA4FX alsof ANALOG is

Het audio signaal dat via USB door de computer wordt uitgestuurd, zal door de UA-4FX worden gestuurd, en dan naar de computer worden teruggestuurd.

geselecteerd

Hiermee kiest u de sample frequentie voor het opnemen/afspelen van audio data. Nadat u de sample frequentie heeft gewijzigd, dient u de USB kabel te ontkoppelen en weer aan te sluiten.

maar er

* Dit geldt alleen als de ADVANCED

schakelaar is ingeschakeld. Indien de ADVANCED schakelaar is uitgeschakeld, zal

de UA-4FX werken op 44.1 kHz, ongeacht de instelling van deze schakelaar.

* Er zijn beperkingen, wanneer er 96 kHz is

geselecteerd. U kunt niet tegelijkertijd opnemen en afspelen, en ook kunt u geen effecten gebruiken.

ADVANCED driver schakelaar

Hiermee regelt u de driver mode. Normaalgesproken dient deze te zijn ingeschakeld (Advanced mode). (Zie ➔ Gevorderd gebruik ‘Standaard driver mode (ADVANCED schakelaar staat uit)’ (p. 47))

* Nadat u stand van deze frequentie keuzeschakelaar

heeft gewijzigd, dient u de USB kabel, die de UA4FX met uw computer verbindt, te ontkoppelen en weer aan te sluiten.

USB indicator

Deze indicator zal oplichten als de UA-4FX via de USB kabel is verbonden met de computer, en de computer de UA-4FX heeft herkend.

Fantoomvoeding indicator

Deze indicator zal oplichten als de

fantoomvoeding schakelaar op het

onderpaneel is ingeschakeld.

Playback knop (Afspeel effect)

Indien u effecten wilt toepassen op het audiosignaal, dat door de computer wordt afgespeeld, drukt u de playback knop in (licht rood op). U hoort dan het effect, dat wordt toegepast op het ingevoerde audio signaal, maar het effect wordt niet toegepast op het audio signaal dat dat wordt opgenomen. Als de playback

knop

rood oplicht, zal het indrukken van de knop het effect uitschakelen, en de indicator dooft. Wanneer het effect is uitgeschakeld, hoort u het normale afspeelgeluid, d.w.z zonder het effect. (Zie ➔ Gevorderd gebruik ‘Effecten toepassen op het afspelen’ (p. 21))

* Dit kan alleen worden ingeschakeld, wanneer het

apparaat op 44.1 kHz of 48 kHz werkt.

Capture knop (Opneem effect)

Indien u effecten wilt toepassen op het audiosignaal, dat wordt opgenomen door de computer, druk u de capture knop in (licht rood op). Als de

capture knop

rood oplicht, zal het indrukken van de knop het effect uitschakelen, en de indicator dooft. Wanneer het effect is uitgeschakeld, zal het normale geluid, d.w.z zonder het effect, worden opgenomen. (Zie ➔ Gevorderd gebruik ‘Effecten toepassen op het opnemen’ (p. 21))

* Dit kan alleen worden ingeschakeld wanneer het

apparaat werkt op 44.1 kHz of 48 kHz.

Effect variatie knop

Hiermee selecteert u het type effect (1. MASTERING / 2. LISTENING / 3. PERFORM). Zie Gevorded gebruik, ‘Toepassen van effecten’ (p. 19).

Buizen simulatie knop

Hiermee schakelt u een COSM effect in, dat een buizenversterker simuleert. Het simuleert het vette en warme geluid, dat kenmerkend is voor een buizenversterker.

* Daar dit effect de subtiele respons geeft van een

buizenversterker, kan het effect in sommige gevallen moeilijk te onderscheiden zijn.

Effect knoppen

Hiermee regelt u de kracht van de effecten. De beschikbare parameters hangen af van het type effect

(MASTERING/LISTENING/

PERFORM/TUBE SIMULATOR). Zie Gevorded gebruik, ‘Toepassen van

effecten’ (p. 19).

Invoer/uitvoer niveau indicators

Deze LED’s lichten op en geven zo het niveau aan van de signalen, die door de invoer jacks worden ontvangen of door de uitvoer aansluitingen worden uitgestuurd. Als er gedurende enige tijd geen invoersignaal is, gaan deze LED’s functioneren als uitvoer indicators.

Werking als invoer niveau indicators:

De LED’s zullen vlak voor het geluid gaat vervormen (-6 dB) rood oplichten. Stel de GUITAR/MIC invoer volume

regelaar of de INPUT volume regelaar zodanig bij, dat geen LED’s rood oplichten.

Werking als uitvoer niveau indicators:

De LED’s geven de status van het uitgestuurd audio signaal aan. Het aantal LED’s dat oplicht, hangt af van het volume van de uitvoer van de digitale output aansluiting.

Guitar/mic invoer volume knop

Hiermee regelt u het volume dat wordt ingevoerd via de mic invoer jack (plug-in

versterkte microfoon) , Mic invoer jack (XLR type) of de gitaar/mic invoer jack

* Indien u geen gitaar of microfoon gebruikt, dient

u deze volumeknop helemaal naar links te draaien.

* Met deze knop kunt u de gevoeligheid bijstellen bij

gebruik van de mic invoer jack (XLR type). Indien er een microfoon is aangesloten, zal het signaal toch hoorbaar zijn, ook als deze knop helemaal naar links is gedraaid.

Invoervolume knop

Hiermee regelt u het volume van de lijn invoer jacks .

* Zet, indien er niets is aangesloten, deze

volumeknop op de laagste stand.

Uitvoervolume knop

Hiermee regelt u het volume dat via de

koptelefoon jack en de lijn uitvoer

jacks wordt uitgestuurd. Draai deze

knop naar links om het volume te verminderen of naar rechts om het volume te vegroten.

* Zet, voordat u de USB kabel aansluit, het volume

laag.

Invoer keuzeschakelaar

Stel deze schakelaar in op het apparaat/ toestel, dat u op de gitaar/mic invoer

jack aanslut. Zet de schakelaar op

GUITAR indien u een gitaar aansluit, of op MIC indien u een microfoon aansluit.

* Zet het volume van het aangesloten apparaat laag,

alvorens u de stand van de schakelaar wijzigt.

Gitaar/mic invoer jack

Hierop kunt u een gitaar of microfoon aansluiten.

Gebruik de guitar/mic invoer volumeknop

voor het regelen van het volume.

Microfoon invoer jack (plug-in versterkte microfoon)

Een mini condensator microfoon kan op deze jack worden aangesloten. U dient een microfoon te gebruiken die Plug-in spanning ondersteunt. Deze jack levert 3.3 volt.

Gebruik de gitaar/mic invoer

volumeknop om het volume aan te

passen

Koptelefoon jack

Hierop kunt u een koptelefoon aansluiten. Ook als er een koptelefoon is aangesloten, wordt geluid via de lijn uitvoer jacks uitgestuurd.

fig.bottom

Invoer monitor schakelaar

Hiermee kiest u of de audiosignalen, die van alle invoer jacks worden ontvangen, naar de koptelefoon jack en lijn uitvoer jacks zullen worden uitgestuurd. Indien deze schakelaar op ON staat, zullen de invoer signalen worden uitgevoerd. Indien u de ASIO driver in Advanced mode gebruikt, kunt u deze schakelaar op AUTO zetten, waardoor de software de functie invoer monitor aan en uit kan zetten. (Zie ➔ Gevorderd gebruik ‘Gebruik van de ASIO Direct Monitor (Windows/Mac OS 9)’ (p. 37)) Deze schakaleer staat uit als u geen gebruik maakt van de ASIO driver. De invoer signalen zullen dan niet worden uitgevoerd. Normaalgesproeken laat u de schakelaar op ON staan.

Fantoomvoeding schakelaar

Dit is een aan/uit schakelaar voor de fantoomvoeding naar de microfoon invoer jack (XLR type) die zich aan de zijkant van de UA-4FX bevindt. U dient deze schakelaar op OFF te laten staan, tenzij u een condansator microfoon heeft aangesloten. Er kan storing optreden als er fantoomvoeding wordt geleverd aan een dynamische microfoon of aan audio afspeelapparatuur. Raadpleeg voor de specificaties van de microfoon de bijbehorende gebruiksaanwijzing. (De fantoomvoeding van de UA-4FX levert 48 V gelijkstroom bij een maximale stroomsterkte van 5 mA.)

Gevorderd gebruik

201a

Voordat u dit apparaat in gebruik neemt, raden wij u aan de volgende secties zorgvuldig door te lezen: ‘HET APPARAAT OP EEN VEILIGE MANIER GEBRUIKEN’ en ‘BELANGRIJKE OPMERKINGEN’ (p. 2–5). In deze secties vindt u belangrijke informatie over het juiste gebruik van het apparaat. Daarnaast dient deze gebruikershandleiding in zijn geheel gelezen te worden, zodat u een goed beeld krijgt van alle mogelijkheden, die uw nieuwe apparaat te bieden heeft. Bewaar deze handleiding om er later aan te kunnen refereren.

202

schriftelijke toestemming van ROLAND CORPORATION op enigerlei

wijze gereproduceerd worden.

USING THE UNIT SAFELY

HET APPARAAT OP EEN VEILIGE MANIER GEBRUIKEN

INSTRUCTIES OM BRAND, ELEKTRISCHE SCHOK OF LICHAMELIJK LETSEL TE VOORKOMEN

Over

WAARSCHUWING

VOORZICHTIG

WAARSCHUWING en

Wordt gebruikt bij instructies, waarbij de gebruiker attent gemaakt wordt op het risico van overlijden of zwaar letsel, wanneer het apparaat niet op juiste wijze gebruikt wordt.

Wordt gebruikt bij instructies, waarbij de gebruiker attent gemaakt wordt op het risico van letsel of materiële schade, wanneer het apparaat niet op juiste wijze gebruikt wordt.

* Materiële schade verwijst naar schade

of andere ongunstige effecten, die ten aanzien van het huis en al het aanwezige meubilair, en tevens aan huisdieren kunnen optreden.

VOORZICHTIG opmerkingen

NEEM ALTIJD HET VOLGENDE IN ACHT

WAARSCHUWING WAARSCHUWING

001

• Voordat u het apparaat in gebruik neemt, leest u onderstaande instructies en de gebruikershandleiding

..................................................................................................

002a

• Maak het apparaat niet open, en voer geen interne modificaties uit.

..................................................................................................

003

• Tracht het apparaat niet te repareren of onderdelen in het apparaat te vervangen (behalve wanneer daartoe specifieke instructies in de handleiding staan.) Ga voor alle onderhoud naar uw handelaar, het dichtstbijzijnde Roland Service Centrum of een erkende Roland distributeur, die u op de ‘Informatie’ pagina kunt vinden.

..................................................................................................

004

• Zorg dat u het apparaat zodanig plaatst dat het waterpas staat en stabiel zal blijven. Plaats het nooit op standaards, die kunnen wiebelen of op hellende oppervlakken.

..................................................................................................

Over de symbolen

Het symbool wijst de gebruiker op belangrijke instructies of waarschuwingen. De specifieke betekenis van het symbool wordt bepaald door het teken, dat zich binnen de driehoek bevindt. Het symbool, dat zich in dit geval aan de linkerkant bevindt, betekent dat dit teken voor algemene voorzorgsmaatregelen, waarschuwingen, of aanduidingen van gevaar wordt gebruikt.

Het symbool wijst de gebruiker op onderdelen, die nooit verplaatst mogen worden (verboden). De specifieke handeling, die niet uitgevoerd mag worden, wordt aangegeven door het symbool, dat zich binnen de cirkel bevindt. Het symbool, dat zich in dit geval aan de linkerkant bevindt, betekent dat het apparaat nooit uit elkaar gehaald mag worden.

Het wijst de gebruiker op onderdelen, die verwijderd moeten worden. De specifieke handeling, die uitgevoerd moet worden, wordt door het symbool binnen de cirkel aangegeven. Het symbool, dat zich in dit geval aan de linkerkant bevindt, geeft aan dat het netsnoer uit de daarvoor bestemde aansluiting getrokken moet worden.

007

• Gebruik of berg het apparaat nooit op, op plaatsen die:

• aan extreme temperaturen onder-

hevig zijn (bijvoorbeeld in direct zonlicht, in een afgesloten voertuig, dichtbij een warmtekanaal of bovenop warmte genererende apparatuur of die

• vochtig zijn (bijvoorbeeld

badkamers, wasruimtes of natte vloeren hebben of die

• aan regen worden blootgesteld of die

• stoffig zijn of die

• aan een hoge mate van vibratie onder-

hevig zijn.

..................................................................................................

• Zorg dat er geen objecten (bijvoorbeeld brandbaar materiaal, munten of spelden) of vloeistoffen (water, frisdrank, enz.) in het apparaat terechtkomen.

..................................................................................................

WAARSCHUWING WAARSCHUWING

012d

• Dit apparaat, op zichzelf staand of in combinatie met een versterker en koptelefoon of luidsprekers, kan geluidsniveaus produceren, die in staat zijn permanent gehoorsverlies te veroorzaken. Werk nooit lange tijd achter elkaar op een hoog of oncomfortabel volumeniveau. Wanneer u een bepaalde mate van gehoorsverlies of een piep in de oren bemerkt, moet u het apparaat direct uitzetten en een oorarts consulteren.

..................................................................................................

• Zet direct de stroom uit, haal het netsnoer uit het stopcontact en breng het apparaat voor onderhoud naar uw handelaar, het dichtstbijzijnde Roland Service Centrum of een erkend Roland distributeur, te vinden op de ‘Informatie’ pagina, indien:

• Het netsnoer of de stekker is beschadigd, of

• Er rook of een ongewone geur optreedt

• Er objecten of vloeistof in het apparaat terecht zijn gekomen, of

• Het apparaat in de regen heeft gestaan (of op andere wijze nat is geworden), of

• Het apparaat niet normaal schijnt te functioneren of een duidelijke verandering in werking laat zien

..................................................................................................

013

• In huishoudens met kleine kinderen moet een volwassene toezicht houden, totdat het kind in staat is de regels, die essentieel zijn voor een veilige bediening van het apparaat, op te volgen.

..................................................................................................

014

• Bescherm het apparaat tegen zware schokken. (Laat het niet vallen!)

..................................................................................................

012d

• SPEEL GEEN CD-ROM disk op een conventionele CD speler af. Het geluidsniveau, dat geproduceerd wordt, kan permanent gehoorsverlies veroorzaken. Dit kan resulteren in schade aan luidsprekers of andere systeemcomponenten.

..................................................................................................

VOORZICHTIG

104

• Probeer het in elkaar verwikkeld raken van snoeren en kabels te voorkomen. Bovendien zouden alle snoeren en kabels buiten het bereik van kinderen geplaatst moeten worden.

..................................................................................................

106

• Ga nooit boven op dit apparaat staan, en plaats er geen zware objecten op.

..................................................................................................

108c

• Voordat u het apparaat gaat verplaatsen, koppelt u de snoeren van alle externe apparaten los.

..................................................................................................

120

• Schakel tijdens het aansluiten van elk apparaat, dat fantoomvoeding nodig heeft, inclusief een condensator microfoon, de fantoomvoeding ten alle tijden uit. Als u per ongeluk fantoomvoeding naar dynamische microfoons, audio afspeelapparatuur of overige apparaten die geen dergelijke voeding nodig hebben leidt, kan schade ontstaan. Controleer altijd de specificaties van elke microfoon, die u wilt gaan gebruiken, door de bijbehorende handleiding te lezen.

(De fantoomvoeding van dit apparaat: 48V DC, 5 mA Max)

..................................................................................................

BELANGRIJKE OPMERKINGEN

291a

Naast de opmerkingen uit het gedeelte ‘HET APPARAAT OP EEN VEILIGE MANIER

GEBRUIKEN’ op pagina’s 2- 3, dient u het volgende te lezen en in acht te nemen:

Stroomvoorziening

• Schakel altijd alle apparaten waar u dit apparaat op wilt aansluiten eerst uit. Dit voorkomt storingen en/of schade aan speakers of andere apparaten.

Plaatsing

351

• Het gebruiken van dit apparaat dichtbij transformators (of andere apparaten die grote transformators gebruiken) kan een brom veroorzaken. Zet om dit probleem op te lossen het apparaat ergens anders neer of zorg voor meer ruimte tussen de apparaten.

• Dit apparaat kan zorgen voor storing op televisies of radio's. Gebruik het daarom niet dichtbij deze apparaten.

• Er kan storing optreden door het gebruik van draadloze communicatie apparatuur, zoals mobiele telefoons, die zich dicht bij het apparaat bevinden. Deze storing kan voorkomen bij inkomende of uitgaande oproepen of tijdens een gesprek. Als u problemen ervaart, dient u deze draadloze apparatuur uit te zetten of buiten het bereik van het apparaat houden.

• Stel het apparaat niet bloot aan direct zonlicht, plaats het niet dicht bij apparaten, die warmte genereren, laat het niet achter in een afgesloten voertuig, en stel het niet bloot aan extreme tem-peraturen. Veel warmte kan zorgen voor vervorming of verkleuring van het apparaat.

• Wanneer u het apparaat verplaatst tussen twee ruimtes, waar de temperatuur en/of vochtigheidsgraad erg verschilt, kunnen er zich waterdruppeltjes (condens) binnen het apparaat vormen. Als u het apparaat in deze staat gebruikt, kan er storing optreden of kan er schade ontstaan. Daarom dient u het apparaat enkele uren uitgeschakeld te laten staan, totdat alle condens is verdampt.

360

• Afhankelijk van het materiaal en de temperatuur van het oppervlak, waarop u het apparaat plaatst, kunnen de rubber voetjes verkleuren of het oppervlak aantasten. Om dit te voorkomen, kunt u de rubber voetjes van het apparaat op een stukje vilt of doek plaatsen. Als u dat doet, zorg er dan voor dat het apparaat niet makkelijk kan wegglijden.

Onderhoud

• Gebruik voor dagelijks schoonmaken een zachte droge doek of een doek die ietwat vochtig is gemaakt. Om koppig vuil te verwijderen, dient u een doek te gebruiken die u met een mild, niet schurend schoonmaakmiddel vochtig hebt gemaakt. Veeg naderhand altijd het apparaat met een droge doek af.

• Gebruik nooit benzeen, verdunner, alcohol of oplosmiddelen om de mogelijkheid van vervorming of verkleuring uit te sluiten.

Reparatie en data

• Wees er op bedacht, dat de inhoud van het geheugen verloren kan gaan als u het apparaat laat repareren. Belangrijke gegevens dient u altijd te bewaren door ze bijvoorbeeld op te schrijven op papier (indien mogelijk). Tijdens reparaties wordt getracht het verlies van data te vermijden. Echter, in bepaalde gevallen (wanneer het circuit van het geheugen zelf niet meer werkt) kan data helaas niet meer hersteld worden. Roland is niet verantwoordelijk voor dataverlies.

Aanvullende voorzorgsmaatregelen

• Wees er op bedacht, dat de inhoud van het geheugen door storingen of onjuist gebruik van het apparaat onherstelbaar verloren kan gaan. Om uzelf tegen het risico van verlies van belangrijke gegevens te beschermen, raden wij u aan om de gegevens in het geheugen van het apparaat van tijd tot tijd op papier te bewaren.

BELANGRIJKE OPMERKINGEN

552

• Data, die in het geheugen van het apparaat was opgeslagen, kan helaas niet meer hersteld worden, wanneer deze eenmaal verloren is gegaan. Roland Corporation is niet verantwoordelijk voor dit soort dataverlies.

553

• Behandel de knoppen, schuifregelaars of andere regelaars van dit apparaat met voorzichtigheid. Dit geldt ook voor het gebruik van de stekkers en aansluitingen. Ruwe behandeling kan tot storingen leiden.

• Tijdens het aansluiten en/of loskoppelen van alle kabels, houdt u deze bij de aansluiting zelf vast – trek nooit aan de kabel. Op deze manier vermijdt u kortsluiting of schade aan de interne elementen van de kabel.

• Om te vermijden, dat u uw buren stoort, probeert u het volume van dit apparaat op een redelijk niveau te houden. U kunt ervoor kiezen om een koptelefoon te gebruiken, zodat u zich geen zorgen om de personen in uw naaste omgeving hoeft te maken (‘s nachts in het bijzonder).

• Wanneer u het apparaat moet vervoeren, verpakt u het in de originele doos (inclusief schokabsorberend materiaal). Anders zult u soortgelijk verpakkingsmateriaal moeten gebruiken.

562

• Gebruik een Roland kabel om de aansluiting te maken. Als u een kabel van een ander merk gebruikt, neem dan notitie van onderstaande voorzorgsmaatregelen.

• Sommige aansluitingskabels bevatten weer-

standen. Gebruik voor het aansluiten van dit apparaat geen kabels die weerstanden hebben. Bij gebruik van dit soort kabels, kan het geluidsniveau extreem laag of zelfs niet hoorbaar zijn. Informatie over kabelspecificaties kunt u bij de fabrikant van de kabel verkrijgen.

564

• Voordat u de bijgeleverde CD-ROM opent, moet u de ‘licentie overeenkomst’ lezen. Met het openen van de CD-ROM wordt aangenomen, dat u de licentie overeenkomt accepteert.

CD-ROMs gebruiken

• Voorkom het aanraken of krassen van de glanzende onderkant (gecodeerde oppervlak) van de disc. Het kan zijn dat beschadigde of vieze CD-ROM schijfjes niet goed gelezen kunnen worden. Houd uw discs schoon door een in de winkel verkrijgbare CD reiniger te gebruiken.

Auteursrecht

• Ongeautoriseerde opname, distributie, verkoop, uitleen, openbaar optreden, uitzenden of iets soortgelijks, geheel of gedeeltelijk, van een werk (muzikale compositie, video, uitzending, openbaar optreden of iets soortgelijks) waarvan het auteursrecht is voorbehouden aan derden is bij wet verboden.

• Wanneer u via een digitale aansluiting geluidssignalen met een extern instrument uitwisselt, kan dit apparaat opnamen uitvoeren zonder onderhevig te zijn aan de restricties van het Serial Copy Management System (SCMS). Dit komt, omdat het apparaat alleen is bedoeld voor muzikale productie, en niet zodanig is ontworpen dat het aan restricties onderhevig is, mits het wordt gebruikt voor opname van werken (zoals uw eigen composities), die de auteursrechten van anderen niet schenden. (SCMS is een functie die tweedegeneratie en latere kopieën door middel van een digitale connectie verhindert. Het wordt in MD recorders en andere duurzame digitale geluidsapparatuur als beschermfunctie voor het auteursrecht ingebouwd).

• Gebruik dit apparaat niet voor doeleinden, die het auteursrecht van derden zou kunnen schenden. Wij nemen geen enkele verantwoordelijkheid met betrekking tot het schenden van auteursrechten van derden, die uit uw gebruik van dit apparaat kunnen voortvloeien.

204

* Microsoft en Windows zijn geregistreerde han-

delsmerken van Microsoft Corporation.

* De vensterafbeeldingen in deze documenten

zijn gedrukt met toestemming van Microsoft Corporation.

* Windows® staat officieel bekend als ‘Micro-

soft® Windows® operating system’.

* Apple en Macintosh zijn geregistreerde han-

delsmerken van Apple Computer, Inc.

* MacOS is een handelsmerk van Apple Compu-

ter, Inc.

* Pentium is een handelsmerk van Intel Corpo-

ration.

* OMS is een handelsmerk van of Opcode Sys-

tems, Inc.

* FreeMIDI is een handelsmerk van Mark of the

Unicorn, Inc.

* Alle productnamen, die in dit document

worden genoemd, zijn handelsmerken of geregistreerde handelsmerken van hun respectieve eigenaren.

Inhoud

Kenmerken van de UA-4FX.................................................................... 8

Aansluitingen voor verschillende configuraties ................................. 9

Een cassette bandje of LP op de computer opnemen......................................9

Geluid van de computer op MD of DAT opnemen.......................................11

De digitale uitvoer van een CD/MD/DAT op een computer opnemen ...12

Een gitaar of microfoon opnemen....................................................................13

Opnemen met een condensator microfoon.....................................................15

Opnemen van internet radio of ander geluid van de computer..................17

5.1 ch surround afspelen op de computer.......................................................18

Toepassen van effecten....................................................................... 19

Geavanceerde effecten (drie kenmerken)...............................................................19

Effecten toepassen .....................................................................................................22

Effecten gebruiken.....................................................................................................23

APPENDIX ....................................................................35

Driver instellingen (ADVANCED schakelaar ON) .............................. 36

Installatie en instellingen van de driver (Mac OS 9).......................... 39

Prioriteit geven aan Achtergrond functies......................................... 44

Instellingen van de Driver Signing opties .......................................... 46

Standaard driver mode (ADVANCED schakelaar staat uit) .............. 47

Software installatie............................................................................... 48

Probleemoplossing .............................................................................. 53

Specificaties.......................................................................................... 65

UA-4FX Blok diagram........................................................................... 66

INDEX..................................................................................................... 67

Kenmerken van de UA-4FX ..................................p. 8

Aansluitingen voor verschillende configuraties

Effecten toepassen .............................................p. 22

Software installatie .............................................p. 48

.... p. 9

Kenmerken van de UA-4FX

Professionele 24-bits geluidskwaliteit met invoer/uitvoer ondersteuning voor tal van verschillende audio formaten, zowel digitaal als analoog

• Leg analoog geluidsmateriaal (zoals platen en cassette tapes) vast op de computer met hoge geluidskwaliteit.

• 44.1 kHz / 48 kHz / 96 kHz 24-bits topgeluid.

• Digitale (optische) invoer/uitvoer jacks ondersteunen sampling frequenties van 44.1 kHz / 48 kHz / 96 kHz. U kunt audiosignalen van CD, MD of DAT zonder enig kwaliteitsverlies vastleggen.

Geavanceerde Effect audio processor levert, door middel van eenvoudige ‘one-touch’ bediening, 24-bits effecten, zowel voor opnemen als voor afspelen

• Met de buizenversterker simulator kunt u geluid van een digitale bron, zoals een MP3 bestand of internet radio, de vette en warme toon geven, die zo kenmerkend is voor buizenversterkers. Ook van analoge bronnen kan geluid met de kenmerkende warme toon van een buizenversterker worden vastgelegd, zodat het analoge karakter van het geluid bewaard blijft.

• Met een eenvoudige handeling kunt u het sissende geluid van een analoge bron verwijderen, en het geluid rijker en sprankelender maken door het herstellen van verloren gegane Presence.

•U beschikt ook over een breed scala aan audio bewerking voor afspeel doeleinden; heldere hoge tonen, krachtige lage tonen, en een diepe reverb voor een meer ruimtelijk geluid. De UA-4FX verandert de computer in een AV bewerkings-unit! Het Center Cancel effect laat de computer werken als een karaoke systeem!

• De UA-4FX is ideaal voor het opnemen van gitaar en stemgeluid. Behalve een audio processor, die ideaal is voor een live optreden en een FX voice effect waarmee u een stem een ander karakter kunt geven, beschikt u over tal van effecten (zoals AMP/ DRIVE) waarmee u een breed scala aan geluiden kunt produceren, variërend van een natuurlijk klinkende gitaarvervorming of een agressieve vervorming, tot chorus en delay. Al deze effecten werden met zorg gekozen uit de BOSS effects processors, alom door gitaristen geprezen.

Compact, ideaal om mee te nemen, onderweg, thuis of in een studio

De UA-4FX werkt via de USB bus, en ontvangt zijn voeding van de computer. Omdat een adapter dus niet nodig is, is het apparaat ideaal in combinatie met een notebook.

Krachtige mogelijkheden voor weergave van game geluiden

De UA-4FX zorgt voor een geweldige verbetering van de audio mogelijkheden van de computer.

Ondersteuning van Dolby Digital 5.1 afspeelmogelijkheid

U kunt een AV versterker aansluiten en genieten van het dynamische geluid als in een bioscoop.

* Wordt alleen ondersteund onder Windows XP. * 5.1 channel playback vereist Intervideo Corporation’s WinDVD versie 5 of later (apart verkrijgbaar).

Aansluitingen voor verschillende configuraties

Hier wordt uitgelegd, hoe u de UA-4FX dient aan te sluiten bij verschillende configuraties.

* Om schade aan uw speakers en/of storing te voorkomen, dient u het volume van alle audio-

apparatuur zo laag mogelijk te zetten alvorens u de aansluitingen met de UA-4FX maakt.

Een cassette bandje of LP op de computer opnemen

Hier wordt uitgelegd, hoe u de analoge uitvoer van bijvoorbeeld een cassette bandje of een LP op de computer kunt opnemen.

fig.analog.e

INPUT

Audio kabels

LINE OUT

Audio versterker

(Cassettedeck, pickups)

Invoer/uitvoer niveau indicator

Stel hiermee het invoer niveau zo hoog mogelijk in, zonder dat de indicator in het rood terechtkomt.

Signaalstroom

Sampling frequentie keuzeschakelaar

Stel deze af op de sampling frequentie van de gebruikte opname software.

Opname bron keuzeschakelaar

Stel in op ANALOG

●

Sampling frequentie keuzeschakelaar

Gitaar/microfoon invoer volume

Om de beste geluidskwaliteit te verkrijgen, dient u niets aan te sluiten op de microfoon jack of de gitaar/microfoon invoer jack. Zet de gitaar/microfoon invoer schuifregelaar zo laag mogelijk.

Draai deze helemaal naar links.

Stel deze in op de sampling frequentie, zoals die is geselecteerd in uw opname software. Nadat u stand van de frequentie keuzeschakelaar heeft gewijzigd, dient u de USB kabel te ontkoppelen en weer aan te sluiten.

Aansluitingen voor verschillende configuraties

●

Opname bron keuzeschakelaar

Stel deze in op

ANALOG

. Verlaag het volume van van uw aangesloten monitor speakers (of vergelijkbare apparatuur), voordat u de instelling van de

●

Invoer/uitvoer niveau indicator

Gebruik deze om het invoerniveau bij te stellen. Om de beste opnamekwaliteit te verkrijgen, gebruikt u de invoervolume knop om het niveau zo hoog mogelijk in te stellen, echter zonder dat de

niveau indicator

in het rood terechtkomt.

Let op doorgeluste verbindingen

fig.loop.e

UA-4FX

Doorgeluste verbinding

INPUT

opname bron keuzeschakelaar wijzigt.

invoer/uitvoer

Stereo apparatuur

LINE OUT

(cassette speler)

OUTPUT

LINE IN

Als u de UA-4FX aansluit, zoals in bovenstaand diagram, dus op een ander apparaat dat de ingevoerde audio weer terugstuurt naar de uitvoer (bijvoorbeeld een MD?DAT in opname-stand) dan zal het geluid heen en weer gaan tussen de UA-4FX en het andere apparaat, waardoor oscillatie en een onverwacht hoog volume kan worden veroorzaakt. Dergelijke aansluitingen kunnen storing of schade aan de luidsprekers veroorzaken.

Aansluitingen voor verschillende configuraties

Geluid van de computer op MD of DAT opnemen

Hier wordt uitgelegd, hoe u audio data van de computer kunt opnemen op digitale median zoals MD of DAT.

fig.digital.e

Opname bron keuzeschakelaar

Stel in op LOOP-BACK

MD/DAT

DIGITAL INPUT

Optische digitale kabel

DIGITAL OUT

Sampling frequentie keuzeschakelaar

Stel deze af op de sampling frequentie van de audio data die u afspeelt, de sampling frequentie die door uw digitale apparaat (MD/DAT) kan worden opgenomen, en de sampling frequentie die door uw software wordt gebruikt.

●

Sampling frequentie keuzeschakelaar

Stel deze af op sampling frequentie van de audio data die u afspeelt en op de sampling frequentie die door de software wordt gebruikt. Nadat u stand van de frequentie keuzeschakelaar heeft gewijzigd, dient u de USB kabel te ontkoppelen en weer aan te sluiten.

●

Opname bron keuzeschakelaar

Stel deze in op

LOOP-BACK

. Wanneer deze schakelaar is ingesteld op LOOP-BACK, zullen signalen van de verschillende analoge invoer jacks niet meer worden ontvangen. Dit betekent, dat alleen het geluid van de computer naar de digitale uitvoer aansluiting zal worden uitgestuurd, zodat ruis of ongewenste geluiden uitblijven. Verlaag het volume van de aangesloten monitor speakers (of vergelijkbare apparatuur), voordat u de instelling van de

opname bron keuzeschakelaar wijzigt.

Signaalstroom

Aansluitingen voor verschillende configuraties

De digitale uitvoer van een CD/MD/DAT op een computer opnemen

fig.digital2.e

CD speler

Optische digitale kabel

DIGITAL OUT

DIGITAL

Opname bron keuzeschakelaar

Stel in op DIGITAL

Sampling frequentie keuzeschakelaar

Stel deze af op de sampling frequentie van de opname gebruikt software

●

Sampling frequentie keuzeschakelaar

Signaalstroom

Stel deze af op sampling frequentie van uw opname software. Normaalgesproken kiest u 48 kHz of 44.1 kHz voor DAT, en 44.1 kHz voor MD of CD. Voor meer details raadpleegt u de handleiding van de digitale audio-apparaat en software. Nadat u stand van de frequentie keuzeschakelaar heeft gewijzigd, dient u de USB kabel te ontkoppelen en weer aan te sluiten.

●

Opname bron keuzeschakelaar

Stel deze in op speakers (of vergelijkbare apparatuur), voordat u de instelling van de

DIGITAL

. Verlaag het volume van van uw aangesloten monitor

opname bron

keuzeschakelaar wijzigt.

* De UA-4FX is uitgerust met SCMS. Indien de audio data die wordt ingevoerd via een

digitale audio aansluiting kopieer beveilingings bevat (zoals het geval zal zijn indien u een MD opneemt van een CD), dan zal de UA-4FX niet toestaan, dat deze data op de computer wordt opgenomen. (Het geluid zal via de line uitvoer jack en de koptelefoon jack worden uitgestuurd.)

* Het signaal van de line invoer jacks of de microfoon invoer jack, het signaal van de gitaar/mic

invoer jack en het signaal van de digitale invoer aansluiting kan niet worden gemixt en gezamenlijk worden opgenomen.

* Indien er geen signaal van de digitale invoer aansluiting wordt ontvangen, zelfs als de

opname bron keuzeschakelaar

alsof de keuzeschakelaar op

is ingesteld op

ANALOG

is ingesteld.

DIGITAL

, dan zal de UA-4FX werken

Aansluitingen voor verschillende configuraties

Een gitaar of microfoon opnemen

Hier wordt uitgelegd, hoe u uw gitaar kunt bespelen of kunt meezingen met audio data dat wordt afgespeeld via een computer, en u uw sequencer of andere software kunt gebruiken om alleen het geluid van de gitaar of de microfoon op te nemen.

fig.guitar-mic.e

Monitor speakers

De invoer van uw gitaar of microfoon zal worden gemixt met de audio data die wordt afgespeeld via een computer, en worden uitgestuurd naar despeakers.

LINE IN

Audiokabels

USB kabel

USB aansluiting

Alleen de invoer van de gitaar of microfoon zal op decomputer worden

OUTPUT

Sampling frequentie keuzeschakelaar

Stel deze af op de sampling frequentie van de gebruikte opname software.

Opname bron keuzeschakelaar

Stel in op ANALOG

●

Sampling frequentie keuzeschakelaar

Dynamische

microfoon

Gitaar/microfoon invoer volume

Stel hiermee het invoer niveau zo hoog mogelijk in, zonder dat de indicator in het rood terechtkomt.

Gitaar

Versterkte microfoon

USB aansluiting

computer

Invoer/uitvoer niveau indicator

De invoer van een gitaar of microfoon zal worden gemixt met de audio data van een computer, en worden uitgestuurd.

Signaalstroom van audio data van decomputer Signaalstroom van de gitaar/microfoon

Stel deze in op de sampling frequentie die in de opname software is geselecteerd. Nadat u stand van de frequentie keuzeschakelaar heeft gewijzigd, dient u de USB kabel te ontkoppelen en weer aan te sluiten.

* De beschikbare frequenties zijn afhankelijk van de software die u gebruikt. Voor meer details

raadpleegt u de handleiding van uw applicatie. De beschikbare frequenties zijn ook afhankelijk van het besturingssysteem van de computer.

Aansluitingen voor verschillende configuraties

●

Opname bron keuzeschakelaar

Stel deze in op (of vergelijkbare apparatuur), voordat u de instelling van de

ANALOG

. Verlaag het volume van de aangesloten monitor speakers

opname bron

keuzeschakelaar wijzigt.

●

Invoer keuzeschakelaar

Stel deze in op

MIC

indien u een microfoon aansluit of op

GUITAR

gitaar aansluit.

●

Gitaar/microfoon invoer volume

Gebruik deze knop om het invoerniveau aan te passen. Indien de invoer/uitvoer niveau indicator rood oplicht, kunt u deze knop gebruiken om het invoerniveau te verlagen. Om de beste opnamekwaliteit te verkrijgen, gebruikt u de invoervolume knop om het niveau zo hoog mogelijk in te stellen, echter zonder dat de indicator in het rood terechtkomt.

983

* Rondzingen kan afhankelijk van de plaatsing van microfoons ten opzichte van luidsprekers

optreden. Dit kan worden verholpen door:

1. De richting waarin de microfoon(s) staat(n) opgesteld te wijzingen.

2. De microfoon(s) verder van de luidsprekers te plaatsen.

3. Het volume aan te passen.

indien u een

Aansluitingen voor verschillende configuraties

Opnemen met een condensator microfoon

fig.condensor.e

De invoer van uw condensator microfoon zal

Monitor speakers, enz.

worden gemixt met de audio data van de computer, en vervolgens worden uitgestuurd.

LINE IN

Audiokabels

USB kabel

Alleen de invoer van de microfoon zal op de computer

worden opgenomen. USB aansluiting

Condensator microfoon

Sampling frequentie keuzeschakelaar

Stel deze af op de sampling frequentie van de gebruikt opname software.

Opname bron keuzeschakelaar

Stel in op ANALOG

OUTPUT

Gitaar/microfoon invoer

Stel hiermee het invoer niveau zo hoog mogelijk in, zonder dat de indicator in het rood terechtkomt.

USB aansluiting

Invoer/uitvoer niveau indicator

Bij aansluiting van een condensator microfoon:

Zet de fantoomvoeding schakelaar op het onderpaneel op "on". De fantoomvoeding indicator zal oplichten.

Signaalstroom van audio data van uw computer

Signaalstroom van de gitaar/ microfoon invoer

Computer

● Sampling frequentie keuzeschakelaar

Stel deze in op de sampling frequentie zoals die is geselecteerd in de opname software. Nadat u stand van de frequentie keuzeschakelaar heeft gewijzigd, dient u de USB kabel te ontkoppelen en weer aan te sluiten.

* De beschikbare frequenties zijn afhankelijk van de software die u gebruikt. Voor meer details

raadpleegt u de handleiding van uw applicatie. De beschikbare frequenties zijn ook afhankelijk van het besturingssysteem van de computer.

● Opname bron keuzeschakelaar

Stel deze in op ANALOG. Verlaag het volume van van uw aangesloten monitor speakers (of vergelijkbare apparatuur), voordat u de instelling van de opname bron

keuzeschakelaar wijzigt.

Aansluitingen voor verschillende configuraties

● Fantoomvoeding schakelaar

Zet deze op ‘ON’. De fantoomvoeding indicator op het bovenpaneel licht op.

● Gitaar/microfoon invoer

983

* Rondzingen kan afhankelijk van de plaatsing van microfoons ten opzichte van luidsprekers

optreden. Dit kan worden verholpen door:

1. De richting waarin de microfoon(s) staat(n) opgesteld te wijzingen.

2. De microfoon(s) verder van de luidsprekers te plaatsen.

3. Het volume aan te passen.

● Microfoon soorten

De meeste microfoons zijn ofwel dynamische, ofwel condensator microfoons. Beide typen kunnen op de UA-4FX worden aangesloten. De UA-4FX ondersteunt ook ‘plug-in’ versterkte microfoons. Dit zijn kleine mono condensator microfoons, speciaal ontworpen om op de microfooningang van een computer te worden aangesloten. Alleen mono microfoons, die plug in power ondersteunen, kunnen op de microfoon invoer jack worden aangesloten. Door een ander soort microfoon of een conventionele stereo mini plug op deze jack aan te sluiten, kan het circuit van de jack worden beschadigd.

Aansluitingen voor verschillende configuraties

Opnemen van internet radio of ander geluid van de computer

Hier wordt uitgelegd, hoe u de computer voor het opnemen van internet radio of een ander van de computer afkomstig geluid kunt gebruiken.

fig.pc.e

Opname bron keuzeschakelaar

Stel in op

LOOP-BACK

Het geluid, dat door uw computer wordt uitgestuurd zal door de UA-4FX lopen, en dan naar de computer worden teruggestuurd.

Computer

USB aansluiting

USB kabel

USB aansluiting

Sampling frequentie keuzeschakelaar

Stel deze af op de sampling frequentie van de gebruikte opname software.

Signaalstroom van decomputer

Signaalstroom van de UA-4FX

● Sampling frequentie keuzeschakelaar

Stel deze in op de sampling frequentie, zoals die in uw opname software is geselecteerd. Nadat u stand van de frequentie keuzeschakelaar heeft gewijzigd, dient u de USB kabel te ontkoppelen en weer aan te sluiten.

● Opname bron keuzeschakelaar

Stel deze in op LOOP-BACK. Verlaag het volume van de aangesloten monitor speakers (of vergelijkbare apparatuur,) voordat u de instelling van de opname bron

keuzeschakelaar wijzigt.

Aansluitingen voor verschillende configuraties

5.1 ch surround afspelen op de computer

fig.5.1ch.e

Sampling frequentie keuzeschakelaar

Stel in op

48 (kHz)

DIGITAL INPUT

Optische digitale

kabel

DIGITAL

OUT

ersterker met ingebouwde

5.1 ch decoder

Uitvoer niveau indicator

Wanneer 5.1 channel surround geluid wordt uitgestuurd, zullen de niveau indicators oplichten.

Signaalstroom

ADVANCED DRIVER schakelaar

Stel in op

Geen geluid zal worden uitgestuurd via de koptelefoon jack

De 5.1 channel digitale uitvoer van de UA-4FX kan worden afgespeeld door een versterker met een ingebouwde 5.1 kanaal decoder.

•U kunt geen audiosignalen opnemen tijdens het afspelen via het 5.1 systeem.

Deze functie is alleen beschikbaar onder Windows. Om de functie onder Windows te gebruiken, heeft u DVD afspeel software zoals WinDVD nodig. Deze software is in de winkel verkrijgbaar. Voor meer details over de instellingen raadpleegt u de handleiding van de software.

* Wij adviseren het gebruik van WinDVD 5 of later.

Toepassen van effecten

De geavanceerde effecten van de UA-4FX maken het makkelijk het karakter van het geluid te wijzigen, en zijn ook bijzonder geschikt voor audio bewerking. Er zijn vier soorten digitale effecten, en deze kunnen worden toegepast tijdens het afspelen van geluid of tijdens het opnemen van het geluid van een microfoon of gitaar. Met behulp van de vier knoppen kunt u eenvooudig het karakter wijzigen van het effect dat wordt toegepast op de microfoon, op de gitaar of op het geluid van de lijn invoer of de digitale invoer.

Voor u verder gaat, dient u de aansluitingen en de basis-instellingen te maken, zoals beschreven in “Aansluitingen voor verschillende configuraties” (p. 9).

Geavanceerde effecten (drie kenmerken)

Geavanceerd 1 Vier methoden van gebruik

1. Buizen (TUBE) versterkersimulator

Dit is een COSM effect dat een buizenversterker simuleert. Dit zorgt voor het vette, warme geluid, dat kenmerkend is voor versterkers met buizen.

2. MASTERING

Oude analoge bronnen, zoals cassettebandjes, zullen door de digitale technologie aanzienlijk beter klinken.

3. LISTENING

Deze instelling is ideaal voor beluisteren. De computer wordt een AV processor, warmee u van karaoke kunt genieten .

4. PERFORM

Hiermee beschikt u over bruikbare gitaargeluiden, alsmede over zeven menselijke stemmen.

fig.fx-vari.e

Effect variatie

knop

Buizen simulator

knop

Toepassen van effecten

Geavanceerd 2

fig.eng-panel

Effect

knoppen

Geavanceerd 3

fig.rec-play.e

Gebruik de vier effectknoppen voor het bijstellen van het geluid

Effecten toepassen op het opnemen (capture) of het afspelen

Effecten toepassen op het opnemen

fig.eng-panel1_50

ig.advance-fx1.e

Toepassen van effecten

Opnemen

ADVANCED

Geavanceerd

effect

Effecten toepassen op het afspelen

fig.eng-panel2_50

fig.advance-fx2.e

Opnemen

Afspelen

Audio CDInternet radio

Afspelen

Annuleren

ADVANCED

Geavanceerd

effect

Toepassen van effecten

Effecten toepassen

Druk op de capture knop of de playback knop.

Er zal geen effect worden toegepast indien noch de capture knop noch de playback knop is ingedrukt (licht op). U kunt niet beide knoppen tegelijkertijd laten functioneren.

fig.fx-sw.e

Gebruik de Tube simulator knop of de

Effect variatie knop om het gewenste effect

te kiezen.

fig.eng-panel1

Indien u effecten wilt toepassen op het geluid dat wordt opgenomen, drukt u de capture knop in.

fig.eng-panel2

Indien u effecten wilt toepassen op het geluid dat wordt afgespeelt, drukt u de playback knop in.

TUBE SIMULATOR

knop

Effect variatie

schakelaar

Gebruik de effect knoppen om het karakter van het effect bij te stellen.

Indien een effect knop op OFF staat, zal het betreffende effect niet worden toegepast. Draai de effect knop geleidelijk naar rechts om de door u gewenste instelling te verkrijgen.

* Het vette geluid dat wordt geproduceerd door de buizensimulator zal onveranderd blijven,

zelfs als de effectknop wordt uitgeschakeld.

fig.eng-panel

Effect

knoppen

* In sommige gevallen kan een te sterke toepaasing van het effect ertoe leiden, dat het geluid

wordt vervormd. Indien dit gebeurt, dient u het invoerniveau te verlagen. Of draai de effectknoppen naar links om de kracht van het effect te verminderen.

Toepassen van effecten

Effecten gebruiken

Buizensimulator

Druk op de

TUBE SIMULATOR knop

Effect Uitleg Vet (FAT & WARM) Helder (BRIGHT)

Compressor kracht (COMP-THR)

Compressor volume (COMP-LEVEL)

* Indien u een effect (door de knop naar rechts te draaien) te sterk toepast, kan het geluid gaan

vervormen. Indien dit gebeurt, probeer dan het niveau van het invoersignaal, het volume van het externe audioapparaat of het volume van de computer te verlagen.

fig.fx-tube.e

Dit is een COSM effect dat een buizenversterker simuleert. Dit zorgt voor het vette, warme geluid dat kenmerkend is voor buizenversterkers.

fig.fx-tube2.e

Simuleert het vette, warme geluid, kenmerkend is voor versterkers met buizen.

Simuleert een helder en licht buizenversterker geluid.

Specificeert het niveau, waarop de compressor begint te werken. Als u deze knop naar rechts draait, wordt de compressor sterker toegepast, resulterend in een ‘vetter’ geluid. Regelt het uitvoerniveau van de compressor. Als u deze knop naar rechts draait, wordt het niveau verhoogd.

Toepassen van effecten

Gebruik van de buizen simulator (1)

Hier wordt uitgelegd, hoe u een stem kunt opnemen met gebruikmaking van het rijke geluid van een microfoonversterker met buizen.

fig.fx-tube3.e

Monitor speakers

LINE IN

Audio kabel

USB aansluiting

Computer

Condensator microfoon

Opname bron keuzeschakelaar

Stel in op ANALOG

Stel in op

TUBE SIMULATOR

OUTPUT

Geeft het

geluid een

rijk, warm karakter.

USB aansluiting

Geeft het

geluid meer

helderheid.

Signaalstroom

Schakel de

capture knop in.

Invoer/uitvoer

niveau indicator

Stel hiermee het invoer niveau zo hoog mogelijk in, zonder dat de indicator in het rood terechtkomt.

Bij aansluiting van een een condensator microfoon:

Zet de fantoomvoeding schakelaar op het onderpaneel op "on". De fantoomvoeding indicator zal oplichten.

Past de

compressor

toe en maakt

het geluid

dynamischer.

Wijzigt de

gain van de

compressor.

Toepassen van effecten

Gebruik van de buizen simulator (2)

Hier wordt uitgelegd, hoe u optimaal kunt genieten van het geluid van de computer, verbeterd door de warmte van een buizenversterker.

fig.fx-tube4.e

Monitor speakers

LINE IN

OUTPUT

USB kabel

USB aansluiting

Computer

Signaalstroom

Schakel de

PLAYBACK knop in.

iTunes Media speler Internet radio

Stel in op

TUBE SIMULATOR

Maakt het geluid rijker en warmer.

Geeft het geluid meer helderheid.

Toepassen van effecten

Mastering effect (MASTERING)

Stek in op

LISTENING

Effect Uitleg

Verwijdert ruis (NOISE SUP)

Verscherpt het geluid (ENHANCER) Verbetert de lage frequenties (MASTER-Lo) Verbetert de hoge frequenties (MASTER-Hi)

* Indien u een effect (door de knop naar rechts te draaien) te sterk toepast, kan het geluid gaan

vervormen. Indien dit gebeurt, probeer dan het niveau van het invoersignaal, het volume van het externe audio apparaat of het volume van de computer te verlagen. Ook kunt u de effectknop naar links draaien om de kracht van het effect te verminderen.

fig.fx-master.e

Bij het opnemen van het geluid van een cassettebandje of een LP, kunt u dit effect gebruiken ter verbetering van de kwaliteit van het audiobestand dat op de computer wordt opgenomen.

fig.fx-master2.e

Dit verwijdert lage tonen of ruis dat op de achtergrond klinkt, wanneer de muziek zacht is of tijdens stiltes. Tevens wordt de storing van een analoge bron verwijderd. Hierdoor wordt het geluid helderder. * Indien dit effect wordt toegepast op een invoersignaal, dat bijzonder zwak is, dan klinkt er wellicht helemaal geen geluid.

Dit verscherpt het geluid. De hoge frequenties worden versterkt om de helderheid te verbeteren.

Dit onderdrukt vervorming in de lage frequenties (onder 220 kHz), waardoor het geluid krachtiger en compacter wordt.

Dit onderdrukt vervorming in de hoge frequenties (boven 2 kHz), waardoor het geluid krachtiger wordt.

Toepassen van effecten

Gebruik van het mastering effect

Hier wordt uitgelegd, hoe u het geluid van een cassettebandje kunt verbeteren, zodat het, voordat u het op de computer opslaat, meer lijkt op het geluid van een CD.

fig.fx-master3.e

Radio cassette

speler/Stereo

installatie

LINE OUT

Monitor speakers

LINE IN

USB kabel

USB

aansluiting

Computer

Opname bron keuzeschakelaar

Stel in op ANALOG

Audio kabels

INPUT

Stel in op

MASTERING

Verwijdert het sissende geluid dat tijdens stiltes op de achtergrond klinkt.

Audio kabels

USB

OUTPUT

Verwijdert storing, waardoor het geluid schoner wordt.

aansluiting

Verscherpt de midden en hoge frequenties die waren onderdrukt.

Verwijdert het sissende geluid dat in de achtergrond van de muziek klinkt.

* Bij sommige bronnen wordt het geluid wellicht niet helemaal geëlimineerd.

Stel hiermee het invoer niveau zo hoog mogelijk in, zonder dat de indicator in het rood terechtkomt.

Accentueert de lage frequenties, waardoor het geluid krachtiger en consistenter wordt.

Signaalstroom

Schakel de capture knop in.

Invoer/uitvoer niveau indicator

Verbetert de consistentie van de hoge frequenties.

Toepassen van effecten

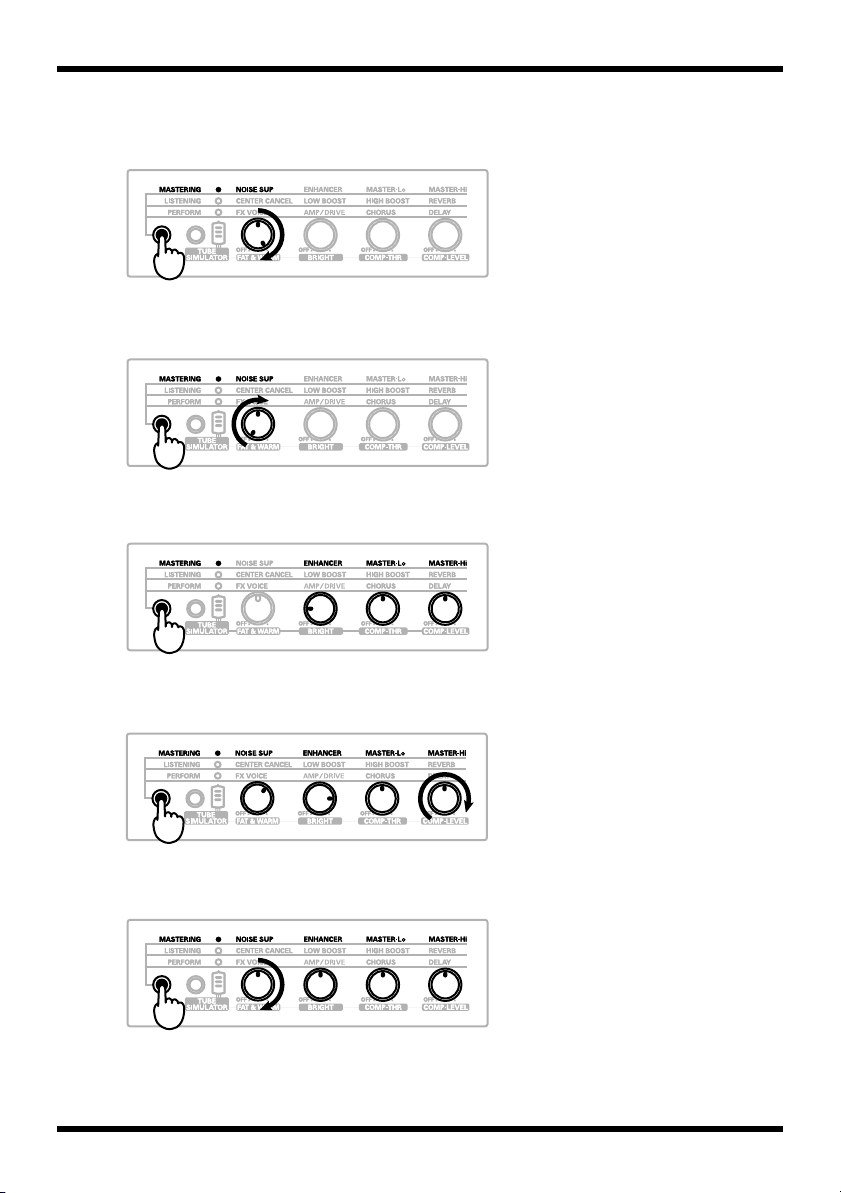

Voorbeelden van effect instellingen

Verwijdert ruis van een cassettebandje

fig.fx-temp1

MASTERING

Opnemen zonder storende geluiden van buitenaf

fig.fx-temp2

MASTERING

Verscherpt het geluid van een microfoon zonder helder geluid

fig.fx-temp3

MASTERING

Maakt een live geluid sprankelender en helderder

fig.fx-temp4

MASTERING

Verheldert het geluid van een MP3 van lage kwaliteit

fig.fx-temp5

MASTERING

Effecten beluisteren (LISTENING)

Stel in op

LISTENING

Effect Uitleg

CENTER CANCEL

LOW BOOST

HIGH BOOST

REVERB Voegt reverb toe, waardoor het geluid ruimtelijker wordt.

fig.fx-master-2.e

U kunt dit effect toepassen op het afgespeelde geluid van een CD, internet radio of een MP3-bestand, teneinde het geluid op verschillende manieren te verbeteren.

fig.fx-master2-2.e

Als u het geluid van een stereo bron, zoals een CD, invoert, dan kunt u met dit effect geluiden elimineren die zich in het midden van het stereobeeld bevinden, waardoor u karaoke versie kunt maken. Als u de effectknop vanuit de OFF stand naar rechts (maximum) draait, dan zal een groter deel van het midden-bereik worden geëlimineerd. * Het toepassen van dit effect op een mono-geluid kan ertoe leiden dat u helemaal geen geluid meer hoort. * Indien de playbackknop aanstaat, zal dit effect niet op de invoer worden toegepast. Verbetert het lage bereik van het geluid, waardoor het geluid meer dynamiek krijgt. Verbetert het hoge bereik van het geluid, waardoor het geluid helderder wordt.

Toepassen van effecten

* Indien u een effect (door de knop naar rechts te draaien) te sterk toepast, kan het geluid gaan

vervormen. Indien dit gebeurt, probeer dan het volume van de applicatie die u gebruikt te verlagen. Ook kunt u de effectknop naar links draaien om de kracht van het effect te verminderen.

Toepassen van effecten

Gebruik van het Listening effect

Hier wordt uitgelegd, hoe u de computer kunt veranderen in een karaoke systeem. U kunt effecten toepassen op het geluid van Internet radio, een mediaspeler of iTunes

fig.fx-master4.e

LINE IN

Audio kabel

USB

aansluiting

Computer

Audio

Stel in op

LISTENING

kabels

OUTPUT

USB

aansluiting

Verbetert het hoge bereik.

Zorgt voor diepe lage tonen.

Monitor speakers

Opname bron keuzeschakelaar

Stel in op ANALOG

Genieten van karaoke

Center canceling wordt alleen toegepast op het geluid, dat van de computer wordt afgespeeld.

fig.fx-master4a.e

Internet radio Media speler iTunes Audio CD

Schakel de playback knop in.

Signaalstroom

Maakt het geluid ruimtelijker.

Dynamische

microfoon

Elimineert het vocale deel van de audio CD die op de computer wordt afgespeeld.

Past reverb (weerkaatsing) toe om de stemming van uw vocalen te verbeteren.

Toepassen van effecten

Performance effect

Stel in op

PERFORM

Effect Uitleg

FX VOICE

AMP/DRIVE

CHORUS

DELAY Voegt herhaalde delays toe, waardoor het geluid meer diepte krijgt.

* Indien u een effect (door de knop naar rechts te draaien) te sterk toepast, kan het geluid gaan

* Als u een performance effect inschakelt, wordt een noise suppressor geactiveerd om ruis van

de gitaar of microfoon te onderdrukken. U kunt het niveau van de noise suppressor regelen door de effect variation knop ingedrukt te houden en aan de AMP/DRIVE knop te draaien. Door de knop naar links te draaien, wordt het niveau verlaagd.

fig.fx-master-3.e

Dit effect kan worden toegepast bij het opnemen van het geluid van een microfoon of een gitaar.

fig.fx-master2-3.e

Wijzigt de toonhoogte, waardoor het geluid een geheel ander karakter krijgt. Als u de effectknop vanuit de OFF stand naar rechts (maximum) draait, dan zal de toonhoogte worden verhoogd. Vervormt het geluid, waardoor er gitaarklanken worden gecreëerd, variërend van smaakvol tot extreem. Als u de effectknop vanuit de OFF stand naar het midden draait, dan zal een licht overstuurd geluid worden geproduceerd. Als u de knop vanuit het midden verder naar rechts (maximum) draait, dan wordt een meer extreme vervorming geproduceerd. Voegt diepte en ruimtelijkheid aan het geluid toe, waardoor een rijk stereogeluid ontstaat.

Toepassen van effecten

Variatie aan het geluid toevoegen

Hier wordt uitgelegd, hoe u effecten kunt toepassen op het geluid van uw gitaar of microfoon.

fig.fx-master5.e

Monitor speakers

Condensator microfoon

LINE IN

Audio kabels

OUTPUT

USB

aansluiting

USB kabel

USB

aansluiting

Computer

Signaalstroom

Schakel de

capture knop in.

Opname bron keuzeschakelaar

Stel in op ANALOG

Bij aansluiting van een een condensator microfoon:

Versterkte

Dynamische

microfoon

Stel in op

PERFORM

Gitaar

microfoon

Produceert de

natuurlijk klinkende vervorming van een gitaarversterker.

Draai naar rechts om de toonhoogte te verhogen.

Invoer/uitvoer

niveau indicator

Stel hiermee het invoer niveau zo hoog mogelijk in, zonder dat de indicator in het rood terechtkomt.

Bij aansluiting van een condensator microfoon:

Zet de fantoomvoeding schakelaar op het onderpaneel op "on". De fantoomvoeding indicator zal oplichten.

Produceert een agressief klinkende vervorming.

Past een chorus effect toe.

Past een echo effect toe.

Voorbeelden van effect instellingen

Een licht vervormd geluid, alsof u door een megafoon spreekt

fig.fx-temp7

PERFORM

Vermomd de stem; handig voor anonieme interviews

fig.fx-temp8

PERFORM

Een goede instelling voor een gitaarsolo

fig.fx-temp9

PERFORM

Toepassen van effecten

Een goede instelling voor een clean gitaargeluid

fig.fx-temp10

PERFORM

Een goede instelling voor blues gitaar

fig.fx-temp11

PERFORM

MEMO

APPENDIX

Driver instellingen (ADVANCED schakelaar ON).........P.36

Installatie en instellingen van de driver

(Mac OS 9) .......................................................................P.39

Prioriteit geven aan Achtergrond functies ...................P.44

Instellingen van de Driver Signing opties ....................P.46

Standaard driver mode (ADVANCED schakelaar

staat uit)...........................................................................P.47

Software installatie .........................................................P.48

Probleemoplossing ........................................................P.53

Specificaties....................................................................P.65

UA-4FX Blok diagram .....................................................P.66

Driver instellingen (ADVANCED

schakelaar ON)

Aanpassen van de audio latency

Bij gebruik van de UA-4FX in Advanced mode kunt u de driver instellingen wijzigen om de latency van de audio aan te passen. Om de latency aan te passen, wijzigt u de Buffer Size in het driver instellingen dialoogvenster.

* Latency is de tijdsvertraging die optreedt tussen het moment van afspelen van audiodata door

sequencer software en het moment dat het geluid werkelijk van een audio-apparaat zoals de UA4FX wordt gehoord.

1. Open, zoals wordt beschreven in ‘Het openen van het driver instellingen

dialoogvenster’ (p. 36), het Driver instellingen dialoogvenster.

2. Wijzig de grootte van de buffer.

De volgende instellingen zullen zorgen voor de kortste latency.

Windows gebruikers: Stel ‘Audio Buffer Size’ in op uiterst links (Min). Mac OS X gebruikers: Stel ‘Audio Buffer Size’ in op uiterst links (Min). Mac OS 9 gebruikers: Stel ‘Buffer Size’ in op uiterst links (Min).

3. Klik op [OK] (orfin Mac OS X op [Apply]) om het dialoogvenster te sluiten.

4. Herstart de sequencer software die de UA-4FX gebruikt.

* Indien u sequencer software gebruikt, die een functie heeft voor het testen van audio-apparatuur,

voer deze test dan uit.

5. Speel audio data af op uw sequencer software.

Indien er in het geluid onderbrekingen optreden, herhaalt u deze procedure. Voer geleidelijk bij stap 2 de buffergroote op, totdat geen onderbrekingen meer optreden.

* Afhankelijk van de gebruikte sequencer software, kan deze een functie hebben voor het bijstellen

van de buffergrootte of de latency. Raadpleeg de handleiding van de sequencer software.

Het openen van het driver instellingen dialoogvenster

Windows gebruikers:

1. Klik op het Windows Start menu, en kies in het menu dat verschijnt Settings |

Control Panel. (Windows XP: Klik op het Windows start menu, en kies in het menu Control Panel.)

2. Dubbelklik in Control Panel op het ‘EDIROL UA-4FX’ icoon.

Het ‘Edirol UA-4FX Driver Settings’ dialoogvenster verschijnt.

* In Windows XP, klik op ‘Switch to Classic View’ om Classic View te selecteren. Indien u

zich niet in Classic View bevindt, zal het EDIROL UA-4FX icoon niet verschijnen.

* In Windows Me, klik op ‘View all Control Panel options.’

Mac OS X gebruikers: Open

Mac OS 9 gebruikers: Open het ASIO Control Panel uit het Audio Settings

* De naam van het Audio Settings dialoogvenster en de procedure voor het openen van het ASIO

Control Panel kunnen, afhankelijk van de software, verschillen. Raadpleeg de handleiding van de software.

‘System Preferences’

‘Edirol UA-4FX Driver Settings’

Het

dialoogvenster of van uwASIO-compatible software.

en klik op het

dialoogvenster verschijnt.

‘UA-4FX’

icoon.

Driver instellingen (ADVANCED schakelaar ON)

Verkleinen van de ASIO Buffer grootte (Windows)

Indien u de UA-4FX gebruikt met ASIO-compatibele software, kunt u de buffergrootte nog verder verkleinen. Indien er klikken of ‘pop’-geluiden klinken, dient u deze optie niet aan te vinken.

* ‘Aanpassen van de audio latency’ (p. 36) moet worden uitgevoerd met deze optie niet

aangevinkt.

1. Open, zoals wordt beschreven in ‘Het openen van het driver instellingen

dialoogvenster’ (p. 36), het ‘Edirol UA-4FX Driverinstellingen’ dialoogvenster.

2. Vink de optie ‘Use Smaller ASIO Buffer Size’ aan.

3. Klik op [OK] om het ‘Edirol UA-4FX Driverinstellingen’ dialoogvenster te sluiten.

Gebruik van de ASIO Direct Monitor (Windows/ Mac OS 9)

Bij gebruik van de UA-4FX in Advanced mode kunt u de the UA-4FX’s Direct monitor on/off instellingen regelen met ASIO 2.0 compatibele software.

1. Zet de Invoer monitor select schakelaar (op het

onderpaneel van de UA-4FX) op de AUTO stand.

2. Open, zoals wordt beschreven in ‘Het openen van

het driver instellingen dialoogvenster’ (p. 36), het ‘Driver Settings’ dialoogvenster (of in Mac OS 9, het ‘ASIO Control Panel’).

3. Maak de volgende instellingen.

Vink de optie ‘Use ASIO Direct Monitor’ aan

4. Klik op [OK] om het driver instellingen dialoogvenster te sluiten.

* Afhankelijk van de gebruikte sequencer software, kan deze bij de audio-instellingen een ASIO

Direct Monitor functie hebben. Raadpleeg de handleiding van de sequencer software.

* Bij gebruik van ASIO Direct Monitor, kan monitoring op onverwachte ogenblikken worden in

of uitgeschakeld, afhankelijk van de instellingen van de sequencer software en van de opname procedure. Indien dit gebeurt, vinkt u bij stap 3 de optie niet aan, teneinde ASIO Direct Monitor uit te schakelen.

Driver instellingen (ADVANCED schakelaar ON)

De driver wissen (Windows)

1. Start Windows op met de UA-4FX ontkoppeld.

* Ontkoppel alle USB kabels, behalve die voor een USB toetsenbord en een USB muis (indien u die

gebruikt).

2. Plaats de CD-ROM in de CD-ROM drive van de computer.

3. Klik op de Windows Start knop. Kies ‘Run....’ uit het menu dat verschijnt.

In het ‘Run...’ dialoogvenster, voer in het ‘Open’ veld het volgende in, en klik op [OK].

Windows XP/2000 gebruikers: D:\Driver\XP2k\Uninstal.EXE Windows Me/98 gebruikers: D:\Driver\Me98\Uninstal.EXE

* De naam van de drive D: kan verschillen naar gelang het systeem. Gebruik de aanduiding voor

uw CD-ROM drive.

4. Volg de instructies die op het scherm verschijnen om de driver uit te schakelen.

* Wanneer u deze procedure uitvoert, zullen zowel de standaard USB audio device driver die

hoort bij Windows als de specifieke driver worden uitgeschakeld.

De driver wissen (Mac OS X)

1. Start de Macintosh op met de UA-4FX ontkoppeld.

* Ontkoppel alle USB kabels, behalve die voor een USB toetsenbord en een USB muis (indien u die

gebruikt).

2. Sluit alle programma’s af.

Indien u een anti-virusprogramma of vergelijkbare software gebruikt, sluit die dan ook af.

3. Plaats de CD-ROM in de CD-ROM drive van de Macintosh.

4. In de map Driver (Mac OS X) op de CD-ROM, dubbelklikt u op ‘UA4FX_Uninstaller.’

5. Op het scherm verschijnt de mededeling ‘This uninstalls EDIROL UA-4FX driver

from this Macintosh.’ Klik [Uninstall].

6. Op het scherm verschijnt ‘Are you sure to uninstall the driver?’ Klik [OK].

7. Het ‘Authenticate’ dialoogvenster verschijnt, voer uw wachtwoord in en klik [OK].

8. Op het scherm verschijnt ‘Uninstllation is completed.’ Klik [Restart].

De Macintosh zal dan opnieuw opstarten.

Installatie en instellingen van de driver (Mac OS 9)

De UA-4FX driver installeren

Gebruik OMS ofwel FreeMIDI als de MIDI driver.

De meegeleverde UA-4FX driver is een module voor het gebruik van de UA-4FX met OMS of FreeMIDI. OMS vindt u in de OMS 2.3.8 E map in de OMS (Mac OS 9) map op de CD-ROM. Indien u meer wilt weten over OMS, lees dan de OMS_2.3_Mac.pdf, die u in dezelfde map kunt vinden.

* OMS of FreeMIDI moet op de Macintosh geïnstalleerd zijn, naar gelang de sequencer

software.

* Indien u OMS of FreeMIDI verwijdert na het installeren van de UA-4FX driver, dan dient u

de UA-4FX driver nogmaals te installeren.

Indien de UA-4FX al op de Macintosh is aangesloten terwijl u de driver installeert, verschijnt een bericht als het volgende wanneer de Macintosh wordt opgestart.

Indien de melding verschijnt:

‘Software needed for the USB device ‘UA-4FX’ is not available. Would you like to look for the software on the Internet?’

→ klikt u op [Cancel].

Volg de volgende procedure om de UA-4FX driver te installeren.

1. Start de Macintosh op met de UA-4FX ontkoppeld.

* Ontkoppel alle USB kabels, behalve die voor een USB toetsenbord en een USB muis (indien u die

gebruikt).

2. Sluit alle programma’s af.

3. Plaats de CD-ROM in de CD-ROM drive van de Macintosh.

1. Dubbelklik op het UA-4FX Driver-E Installer icoon (te vinden in de Driver E (Mac

OS 9) map op de CD-ROM) om de Installer te starten.

2. Controleer de Install Location, en klik op [Install].

De Installation Location zal verschillen, afhankelijk van uw systeem. Zorg ervoor, dat u de startup schijf kiest van het systeem, waarop de computer draait.

3. Klik op [Continue] indien een melding als de

volgende verschijnt:

Andere op dat moment geladen programma’s zullen worden verlaten, en de installatie zal worden voortgezet.

Installatie en instellingen van de driver (Mac OS 9)

4. Een dialoogvenster toont: Installation was successful.

Klik op [Restart] om de Macintosh opnieuw op te starten.

Vervolgens moet u de driver instellingen maken.

• Indien u OMS gebruikt ..........................p. 40

• Indien u FreeMIDI gebruikt ..................p. 42

OMS instellingen

Indien u FreeMIDI gebruikt, gaat u verder naar ‘FreeMIDI instellingen’ (p. 42).

Operation of the UA-4FX

1. Zet de ADVANCE (mode select) schakelaar van de UA-4FX op ON.

Operation of the UA-4FX

2. Sluit de UA-4FX met de USB kabel aan op de computer.

* Sluit de UA-4FX aan op een USB aansluiting op de Macintosh zelf. Sluit hem niet aan op de

USB aansluiting van het toetsenbord.

942942942

* Dit apparaat is met een beveiligingscircuit uitgerust. Daarom zal het na het aansluiten van

de USB kabel korte tijd (een paar seconden) duren, voordat het apparaat normaal werkt.

3. Sleep de Driver E (Mac OS 9) - OMS Setting map van de CD-ROM naar de

Opcode - OMS Applications map op de harde schijf van de Macintosh.

4. In de Opcode - OMS Applications map, waarin u OMS heeft gesleept,

dubbelklikt u op OMS Setup om deze installatie op te starten.

5. In een dialoogvenster zoals hier wordt afgebeeld

klikt u op [Turn It Off]. Een dialoogvenster ter bevestiging verschijnt. Druk vervolgens op [OK].

* Wij raden aan AppleTalk via de Kiezer uit het Apple

menu uit te schakelen.

6. Het Create a New Studio Setup dialoogvenster

verschijnt. Klik op [Cancel].

Indien u per ongeluk op [OK] heeft gedrukt, klik dan in het volgende scherm op [Cancel].

fig.

A diamond mark (◊) indicate in the settings are enabled.

7. Kies ‘Open’ uit het File menu.

Uit de OMS Setting map die u bij stap 3 heeft gekopieerd, selecteert u het UA-4FX bestand. Klik vervolgens op [Open]. Er verschijnt een scherm zoals hier is afgebeeld.

fig.

8. Kies OMS MIDI Setup uit het Edit menu.

In het OMS MIDI Setup dialoogvenster vinkt u de optie Run MIDI in background aan, en klikt u op [OK].

fig.

9. Kies Make Current uit het File menu.

Indien u Make Current niet kunt selecteren, is het reeds toegepast, en kunt u doorgaan met de volgende stap.

Installatie en instellingen van de driver (Mac OS 9)

10.Controleer of MIDI verzending en ontvangst juist kunnen worden uitgevoerd.

Kies Test Studio uit het Studio menu.

fig.

11.Als u met uw muis in de buurt van het MIDI connector

icoon komt, verandert de cursor in een  vorm.

Klik op het icoon van de MIDI connector. Indien op MIDI OUT aansluiting van de UA-4FX een geluidsmodule is aangesloten en u hoort geluid uit de geluidsmodule, dan zijn de instellingen juist.

12.Verlaat OMS Setup.

Kies [Exit] uit het File menu. Als het AppleTalk confirmation dialoogvenster verschijnt, klikt u op [OK] om het dialoogvenster te sluiten.

Installatie en instellingen van de driver (Mac OS 9)

FreeMIDI instellingen

Operation of the UA-4FX

1. Zet de ADVANCE (mode select) schakelaar van de UA-4FX op ON.

Operation of the UA-4FX

2. Sluit de UA-4FX met de USB kabel aan op de computer.

* Sluit de UA-4FX aan op een USB aansluiting op de Macintosh zelf. Sluit hem niet aan op de

USB aansluiting van het toetsenbord.

942942942

* Dit apparaat is met een beveiligingscircuit uitgerust. Daarom zal het na het aansluiten van

de USB kabel korte tijd (een paar seconden) duren, voordat het apparaat normaal werkt.

3. Sleep de Driver E (Mac OS 9) - FreeMIDI Setting map van de CD-ROM naar de

Opcode - OMS Applications map op de harde schijf van de Macintosh.

4. In de Opcode - OMS Applications map, waarin u OMS heeft gesleept, dubbelklikt

u op FreeMIDI Setup om deze installatie op te starten.

* Indien ‘OMS is installed on this computer...’ verschijnt, klikt u op [FreeMIDI].

5. Gebruik de volgende procedure bij de eerste maal dat u opstart:

1. Een dialoogvenster met ‘Welcome to FreeMIDI!’ verschijnt. Klik op [Continue].

2. Het FreeMIDI Preferences dialoogvenster verschijnt. Klik op [Cancel].

3. Het About Quick Setup dialoogvenster verschijnt. Klik op [Cancel].

6. Kies Open uit het File menu,

Indien u Open niet kunt selecteren, maakt u de instellingen als volgt, en keert u terug naar stap 4 om de procedure voort te zetten.

1. Kies FreeMIDI Preference uit het File menu,

1. Vink ‘Use OMS when available’ niet aan.

2. Sluit FreeMIDI.

7. Selecteer UA-4FX in de FreeMIDI Setting map die u bij step 3 heeft gekopieerd, en

klik op [Open].

8. Controleer of MIDI verzending en ontvangst juist kunnen worden uitgevoerd.

Kies Check Connections uit het MIDI menu,

9. Probeer of de cursor verandert in een keyboard.

Indien op MIDI OUT aansluiting van de UA-4FX een geluidsmodule is aangesloten, en u hoort geluid uit de geluidsmodule, dan zijn de instellingen juist.

10.Kies nogmaals Check Connections uit het MIDI menu om de test te beëindigen.

11.Kies Quit uit het File menu om FreeMIDI Setup te verlaten.

Installatie en instellingen van de driver (Mac OS 9)

De ASIO driver installeren

U dient de UA-4FX driver te installeren, zelfs indien u de UA-4FX alleen voor audio gebruikt. U dient de UA-4FX driver te installeren, voordat u de ASIO driver installeert (p. 39).

Hier wordt uitgelegd, hoe u de ASIO driver installeert zodat u de UA-4FX met uw sequencer software of audio-bewerking software kunt gebruiken.

Voor details over de ASIO driver installatien instelllingen, leest u Readme_E.htm dat is te vinden in de Driver E (Mac OS 9) map op de CD-ROM.

ASIO

Door het gebruik van de UA-4FX met ASIO-compatibele software zal de timing van de audio verbeteren, en beschikt u over een geavanceerd hulpmiddel voor het produceren van muziek.

De UA-4FX kan geen audio data afspelen van de

VOORZICHTIG

De ASIO driver van de UA-4FX onderstuent de volgende audio invoer/uitvoer kanalen.

• Audio invoer

24/16 bits 1 stereo kanaal. (2 mono kanalen)

• Audio uitvoer

24/16 bits 1 stereo kanaal. (2 mono kanalen)

Indien uw ASIO-compatibele software ASIO 2.0 of het afspelen/opnemen van 24 bits audio data ondersteunt, zal het gebruik van de volgende drivers zorgen voor een hogere kwaliteit.

sound manager van de Macintosh (zoals audio CD’s en waarschuwingssignalen).

ASIO-compatibele software

Compatibel met

met ASIO2.0

✕ ✕ UA-4FX ASIO 1.0 16 bits ✕ O UA-4FX ASIO 1.0 24 bits

O ✕ UA-4FX ASIO 2.0 16 bits O O UA-4FX ASIO 2.0 24 bits

Hier wordt uitgelegd, hoe u de ASIO 1.0 16 bits compatibele driver kunt installeren.

fig.asio

1. Kopieer [UA-4FX ASIO1.0 16bit] uit de map Driver E

(Mac OS 9) - ASIO op de CD-ROM naar de map ASIO Drivers van de ASIO-compatibele software (bijv. Cubase

VST, Logic Audio, Digital Performer, Metro, of SPARK LE).

2. Start uw ASIO-compatibele software (bijv. Cubase VST,

Logic Audio, Digital Performer, Metro, or SPARK LE) op.

3. Open het Audio instellingen dialoogvenster van uw ASIO-compatibele software, en kies

[UA-4FX ASIO1.0 16bit] als het ASIO Device.

* Het Audio instellings dialoogvenster kan, afhankelijk van de software, een andere naam hebben.

Raadpleeg hiervoor de handleiding van de software.

ASIO2.024

Te gebruiken driverCompatibel

Prioriteit geven aan Achtergrond functies

Om er zeker van te zijn, dat audio en MIDI optimaal werken, dient u de volgende instellingen te maken:

Windows XP gebruikers:

1. Open het System Properties dialoogvenster.

1. Kies Control Panel uit het Windows start menu.

2. In ‘Pick a category,’ klikt u op ‘Performance and Maintenance’.

3. In ‘or Pick a Control Panel icon,’ klikt u op het System icoon. Afhankelijk van uw besturingssystem, kan het System icoon direct in het Control Panel worden getoond (Classic). Indien dat het geval is, dubbelklikt

fimg.

2. Klik op het tabblad Advanced.

3. Klik op [Settings] (aan de rechterkant van het

u op het System icoon.

Performance venster).

Het Performance Options dialoogvenster verschijnt.

fig.

4. Klik op het tabblad Advanced.

5. In Processor Scheduling, kiest u ‘Background

services,’ en klikt u op [OK].

6. Klik op [OK] in het System Properties

dialoogvenster. Het System Properties dialoogvenster sluit.

Prioriteit geven aan Achtergrond functies

Windows 2000 gebruikers:

1. Klik op de Windows Start knop, en in het menu dat verschijnt Settings | Control

Panel.

2. In Control Panel dubbelklikt u op de System icoon.

3. Klik op het tabblad Advanced.

4. Klik op [Performance Options] (aan de rechterkant van het Performance venster)

Het Performance Options dialoogvenster verschijnt.

fig.

5. In het Application response veld, kiest u ‘Background

services’, en klikt op [OK].

6. Klik op [OK] om het System Properties dialoogvenster te sluiten.

Instellingen van de Driver Signing opties

Indien u Windows XP/2000 gebruikt, kan het voorkomen dat u de driver niet kunt installeren, afhankelijk van de ‘Driver Signing opties’ instelling. Ga als volgt te werk om de instellingen te wijzigen.

1. Open het System Properties dialoogvenster.

Windows XP gebruikers:

1. Klik op het Windows start menu, en selecteer vervolgens Control Panel in het menu dat verschijnt.

2. In ‘Pick a category,’ klikt u op ‘Performance and Maintenance.’

Windows 2000 gebruikers:

1. Klik op het Windows start menu, en selecteer vervolgens Settings | Control Panel in het menu dat verschijnt.

2. In Control Panel, dubbelklikt u op het System icoon.

2. Klik op het Hardware tabblad, en klik vervolgens op [Driver Signing].

Het Driver Signing Options dialoogvenster verschijnt.

3. In het Driver Signing Options dialoogvenster, selecteert u ‘Ignore’ en klikt u

vervolgens op [OK].

Indien u niet in staat was de installatie te voltooien, omdat er een dialoogvenster betreffende de driver signing opties verscheen toen u probeerde driver te installeren, kiest u hier de ‘Ignore’ instelling. Vervolgens brengt u, wanneer u klaar bent met het installeren van de driver, de instelling terug naar de voorafgaande staat.

4. Klik op [OK] om het System Properties dialoogvenster te sluiten.

Standaard driver mode

(ADVANCED schakelaar staat uit)

De UA-4FX beschikt over twee werkingsmodes: advanced mode en standard driver mode. U kunt de ADVANCED schakelaar (aan de zijkant van de UA-4FX) gebruiken

om de gewenste mode te selecteren.

Normaalgesproken dienst u de Advanced mode te gebruiken, maar indien u ervoor kiest de standard driver mode te gebruiken (de ADVANCED schakelaar staat uit), dan kunt u de UA-4FX gebruiken door hem simpelweg op de computer aan te sluiten, zonder dat u de driver behoeft te installeren. In dat geval dient u rekeing te houden met de volgende beperkingen.

• De sample snelheid zal op 44.1 kHz/16 bit vastliggen, ongeacht de instelling van de sample snelheid selectieschakelaar van de UA-4FX.

• De MIDI IN/OUT aansluitingen zijn niet beschikbaar.

* Nadat u stand van deze frequentie keuzeschakelaar heeft gewijzigd, dient u de USB kabel, die de UA-

4FX met uw computer verbindt, te ontkoppelen en weer aan te sluiten.

Software installatie

Virtual Sound Canvas DXi

Virtual Sound Canvas DXi (VSC DXi) is een software synthesizer, die compatibel is met DirectX Instrument (DXi). Met deze software kunt u met uw DXi-compatibele programma’s op eenvoudige wijze gebruik maken van een breed scala aan professionele Virtual Sound Canvas geluiden.

* Alleen een Windows versie van Virtual Sound Canvas DXi wordt meegeleverd.

Features

• VSC DXi is compatibel met GM2 System, evenals met GS Format, een soort muziekbestanden, die overeenstemmen met de specificaties voor Roland geluidsmodules.

• VSC DXi is een multi-timbrale geluidsmodule, die beschikt over 16 parts, voor een maximum van 128 stemmen. Bovendien wordt VSC geleverd met 902 klanken en 26 ingebouwde drumsets, waarmee het mogelijk is spectaculaire ensemble uitvoeringen te geven.

• Interne reverb, chorus en delay effecten zorgen voor een grotere muzikale expressie.

• Met het VSC paneel kunt u eenvoudig tussen geluiden (instrumenten) schakelen, volumeniveau’s aanpassen, parts op andere manieren wijzigen, evenals parts (tijdelijk) dempen.

•U kunt het niveau van elke part en de polyfonie op het scherm weergeven. U kunt zo de status van uitvoeringen en door u gecreëerde uitvoeringsdata controleren.

Software installatie

Virtual Sound Canvas DXi installeren

1. Plaats de CD-ROM in de CD-ROM drive van de computer.

2. Klik op de Windows Start knop. Kies ‘Run....’ uit het menu dat verschijnt.

fig.vsc-install.eps_50

3. In het ‘Run...’ dialoogvenster, voer in het

‘Open’ veld het volgende in, en klik op [OK].

D:\VSC-DXi\Setup.exe

* De naam van de drive D: kan verschillen

naargelang uw systeem. Gebruik de aanduiding voor uw CD-ROM drive.

fig.vsc-welcome.eps_50

4. De installer zal starten start, en het ‘Welcome

to the InstallShield Wizard for Virtual Sound Canvas DXi’ scherm verschijnt. Klik op [Next].

5. U wordt gevraagd of u instemt met de

voorwaarden van de gebruikersovereenkomst. Lees de gebruikersovereenkomst en klik op [Yes] als u ermee instemt

Indien u op [No] klikt, dan wordt de installatie afgebroken.

fig.vsc-location.eps_50

6. Er verschijnt een dialoogvenster waarmee u de

locatie kunt kiezen, waarop de installatie zal plaatsvinden. Klik op [Next] om de voorgestelde locatie te accepeteren.

Indien u een andere installatiemap wilt kiezen, klikt u op [Browse] en specificeert u de gewenste map.

7. Verifieer de huidige instellingen van het

instellingsscherm.

Nadat u de instellingen heeft geverifieerd, klikt u op [Next]. Indien u een andere locatie voor de installatie wilt kiezen, klikt u op [Back].

8. Wanneer de bestanden zijn gekopieerd, verschijnt het InstallShield Wizard Complete scherm.

Klik op [Finish].

Hiermee is de installatie van Virtual Sound Canvas DXi voltooid.

Software installatie

SONAR LE

Voor details over de werking van SONAR LE, zie de online help voor SONAR LE.

Installeren

Plaats de SONAR LE CD-ROM in de CD-ROM drive van de computer. Voor de installatieprocedure, raadpleegt u de SONAR LE CD-ROM.

Instellingen

U dient audio en MIDI instellingen te maken.

U dient de volgende instellingen te wijzigen, indien u de sample snelheid van de UA-4FX heeft gewijzigd of indien u de buffergrootte in het UA-4FX Driver instellingen dialoogvenster heeft veranderd.

1. Zet de UA-4FX aan, en start SONAR op.

2. Vanuit het Options menu van SONAR, kiest u Audio om het Audio Options dialoogvenster

te openen.

3. Klik op het tabblad Advanced.

Controleer of in

* Indien u deze instelling wijzigt, klikt u op [OK] en start u SONAR weer op. Herstart SONAR, en

kies Audio uit het Options menu om het Audio Options dialoogvenster te openen.

fig.sonar-1.eps

4. Stel Audio Driver Bit Depth in op 24 in het

tabblad General.

Stel de Sampling Rate in op dezelfde instelling als die van de sample rate keuzeschakelaar van de UA-4FX. Nadat u de instelling heeft gewijzigd, klikt u op [OK] en verlaat u SONAR.

Playback and Recording

Driver Mode

WDM/KS

is ingesteld.

fig.sonar-4.eps

* Klik op [Use Anyway] als het Audio Driver

Error dialoogvenster verschijnt. Indien u

klikt op [Disable], dan wordt de instelling niet gebruikt.

Software installatie

5. Herstart SONAR, en kies Audio uit het SONAR Options menu om het Audio Options

dialoogvenster te openen.

6. In het tabblad General klikt u op Wave Profiler.

Wanneer Wave Profiler is voltooid, klikt u op [Close].

fig.sonar-2.eps

7. Klik op het tabblad Drivers.

Klik in de lijsten van Input Drivers en Output Drivers op de volgende apparaten om ze te laten oplichten (witte tekens op een blauwe achtergrond), en deselecteer alle andere apparaten. Klik op [OK].

Invoer-apparaten Uitvoer-apparaten

EDIROL UA-4FX EDIROL UA-4FX

8. Herstart SONAR, en kies Audio uit het SONAR Options menu om het Audio Options

dialoogvenster te openen.

fig.sonar-1b.eps

9. Controleer of in het tabblad General de

Playback Timing Master is ingesteld op EDIROL UA-4FX, en of Record Timing Master is ingesteld op EDIROL UA-4FX.

fig.sonar-3.eps

10.Klik op het tabblad Driver Profiles.

Selecteer EDIROL UA-4FX (1 in, 1 out) als de instelling voor ‘Show Profile for’ en selecteer vervolgens ‘3 bytes’ als de instelling voor ‘Stream > 16 bit data as.’

11.Klik op [OK] om het Audio Options

dialoogvenster te sluiten.

12.Kies MIDI Devices uit het SONAR Options

menu om het MIDI Devices dialoogvenster te openen.

Software installatie

13.Kies in het MIDI Devices dialoogvenster de UA-4FX in het Inputs gebied en in het Outputs

gebied, en klik vervolgens op [Move Selected Devices to Top].

fig.sonar-5.eps

14.Klik op [OK].

15.Herstart SONAR.

16.Open nogmaals het Audio Options dialoogvenster zoals beschreven in stap 2.

Controleer of de audio device instellingen juist zijn.

VSC DXi invoegen

Teneinde de uitvoer van een SONAR LE MIDI track toe te wijzen aan de VSC DXi (p. 48), dient u de volgende procedure uit te voeren:

1. Kies DXi Synth uit het SONAR Insert menu, en selecteer vervolgens EDIROL VSC.

Open het Insert DXi Synth Options dialoogvenster.

2. Selecteer de gewenste optie , en klik op [OK].

Probleemoplossing

Indien u problemen ondervindt, dient u dit hoofdstuk eerst te lezen. Het bevat tips voor het oplossen van de meeste problemen.

Problemen, die zich alleen onder Windows voordoen

Problemen, die zich alleen onder Macintosh voordoen

Problemen die gerelateerd zijn aan de driver

Kan de driver niet juist installeren

Staat de ADVANCED schakelaar juist ingesteld?

Stel de USB mode keuzeschakelaar in op de USB mode die u gebruikt.

U heeft geprobeerd de driver te installeren, zoals beschreven in Lees dit eerst! “U dient eerst de driver te installeren” (p. 2), maar dat is mislukt.

Installeer de UA-4FX driver nogmaals, zoals is beschreven in Lees dit eerst! “U dient eerst de driver te installeren” (p. 2). Controleer in de Device Manager of u 'Other

device', 'Unknown device', '?', '!' of 'x' ziet voor een apparaat. Als u dit ziet, verwijder het dan.

Toont de Device Manager 'Other device', 'Unknown device' of enige apparaat met '?', '!' of 'x' ervoor?

Als de driver niet succesvol is geïnstalleerd, dan is het mogelijk dat deze geïnstalleerde driver onvolledig blijft. Installeer de UA-4FX driver nogmaals, zoals is beschreven in Lees dit eerst! “U dient eerst de driver te installeren” (p. 2).

Is de UA-4FX correct aangesloten?

Controleer of u een USB kabel heeft gebruikt voor het aansluiten van de UA-4FX op de USB-aansluiting van de computer.

Kunnen er andere applicaties of software (zoals een anti-virus programma) aanstaan?

Het is mogelijk dat de installatie niet juist verloopt indien er andere programma’s zijn geladen. Sluit, vóór het installeren, alle andere sofware af.

Probeert u te installeren vanaf een netwerk CD-ROM drive?

U kunt niet installeren vanaf een netwerk CD-ROM drive.

Is de CD-ROM of de lens van de CD-ROM vuil?

Als de CD-ROM of de lens vuil is, kan dit de werking van het installatie programma verhinderen. Gebruik een in de winkel verkrijgbaar CD reinigingsapparaat of lens reiniger om de CD-ROM en/of lens schoon te maken.

Probleemoplossing

Staan de stroom besparende instellingen op de computer wel uitgeschakeld?

Als stroom besparende instellingen aan staan, zet deze instellingen dan uit (voor details, zie de handleiding van de computer).

Is er genoeg vrije ruimte op de harde schijf?

Verwijder bestanden, die u niet nodig hebt om ruimte te maken. Leeg de prullenbak na het verwijderen van deze bestanden.

Is de USB aansluiting op de computer ingeschakeld?

Raadpleeg de handleiding van de computer, en controleer of de USB aansluiting op de computer is ingeschakeld. De driver kan niet worden geïnstalleerd als de USB aansluiting niet is ingeschakeld.

Heeft de computer de juiste USB specificaties?

De werking kan instabiel zijn als u een computer gebruikt die niet aan de juiste USB specificatie voldoet. Indien dat het geval is, kunt u het probleem wellicht oplossen door het aanluiten van een USB hub die zijn eigen stroomvoorziening heeft.

Kan de driver niet installeren/de-installeren

Bent u ingelogd op Windows als een gebruiker met administratieve rechten?

Om de UA-4FX driver op Windows te installeren/de-installeren/herinstalleren, dient u ingelogd op Windows als een gebruiker met administratieve rechten, zoals een Administrator.

Probleemoplossing

Kan audio of MIDI niet afspelen of opnemen. Geen geluid

Staat de Opname bron keuzeschakelaar van de UA-4FX ingesteld op ‘ANALOG’?

Wanneer de Opname bron keuzeschakelaar staat ingesteld op ‘DIGITAL,’ worden de audiosignalen die worden gestuurd naar de digitale invoer aansluiting uitgestuurd. De audio data van de computer wordt niet uitgestuurd.

Zijn de volume knoppen van de UA-4FX goed ingesteld?

Pas het uitvoer volume en het invoer volume van de UA-4FX aan.

Is de sample rate keuzeschakelaar wellicht ingesteld op ‘96 kHz REC’?

Indien de sample rate keuzeschakelaar is ingesteld op ‘96 kHz REC,’ dan wordt audio data van de computer niet uitgestuurd. Zet deze schakelaar op ‘96 kHz PLAY’ of selecteer een andere sample snelheid.

Is uw audio afspeelapparatuur (bijv. een stereo-installatie) juist aangesloten?

Controleer of de uitvoer jacks van de UA-4FX met de juiste kabeltjes zijn aangesloten op de invoer jacks van uw audio afspeelapparatuur.

Zie: Lees dit eerst! “Basis aansluitingen van de UA-4FX” (p. 12)

Heeft u de USB kabel van de UA-4FX aangesloten of losgemaakt, terwijl de software aanstond?

Sluit alle software die UA-4FX gebruikt, en zet de UA-4FX dan weer aan.

Is de computer in Standby (Suspend) of sluimerstand gegaan?

Nadat de computer uit de sluimerstand gekomen, sluit u alle software af, en zet de UA4FX dan weer aan.

Is de driver juist geïnstalleerd?

U dient een driver te installeren om audio/MIDI data via de UA-4FX af te kunnen spelen.

Zie: Lees dit eerst! “U dient eerst de driver te installeren” (p. 2)

Gebruikt u meerdere software programma's?

Een foutmelding kan verschijnen als verschillende software programma's tegelijkertijd actief zijn. Als dit gebeurt, sluit de programma's die u niet gebruikt. In Windows is een programma nog steeds actief in de taakbalk, zelfs al heeft u het venster gesloten. Sluit alle software, die u in de taakbalk niet nodig heeft .

Zijn de invoer/uitvoer apparaten goed aangesloten?

Om audio/MIDI af te spelen met de UA-4FX, dient u de juiste invoer/uitvoer instellingen te maken. Voor details over het maken van deze instellingen, zie Lees dit eerst! ‘Driver instellingen’ (Windows p. 6, Macintosh p. 10).

Was de UA-4FX aangesloten, toen u de computer opstartte?

Start de computer op als de UA-4FX niet is aangesloten, en sluit vervolgens de UA-4FX

Probleemoplossing

aan. Afhankelijk van het type computer, kan het opstarten van de computer, terwijl de UA-4FX is aangesloten, storingen veroorzaken.

Een apparaat, aangesloten op de invoer jacks, is niet hoorbaar door de koptelefoon

Is het uitvoer and uitvoer volume goed ingesteld?

Draai de knop naar rechts om het volume aan te passen.

Is de invoer monitor keuzeschakelaar (te vinden op de onderzijde van de UA-4FX) ingesteld op ‘AUTO’?

Zet de invoer monitor select schakelaar op ‘ON’ of schakel de monitor aan van het apparaat dat u aangesloten heeft.

Is er apparatuur tegelijkertijd aangesloten op de mic invoer jack (XLR type, versterkte microfoon) en op de guitar/mic invoer jack?

Sluit alleen apparatuur op deze jack aan.

Opname produceert een leeg bestand

Heeft u de juiste audio data invoer bestemming in het besturingssysteem gekozen?

Afhankelijk van de software, dient u de UA-4FX te specificeren als de uitvoer bestemming voor de computer.

Zie: Lees dit eerst! ‘Driver instellingen’ (Windows p. 6, Macintosh p. 10)

Indien u de audio uitvoer van de computer digitaal opneemt:

Staat de opname bron keuzeschakelaar ingesteld op LOOP-BACK? Stel de schakelaar in op LOOP-BACK.

Staat de sample rate keuzeschakelaar ingesteld op ‘96 kHz PLAY’?

Audio data kan niet worden opgenomen als de sample rate keuzeschakelaar is ingesteld op ‘96 kHz PLAY.’ Zet de schakelaar op ‘96 kHz REC’ of kies een andere sample snelheid.

Kan niet opnemen vanaf een digitale verbinding

Indien u geluid van een CD of MD op de computer opneemt:

Staat de opname bron keuzeschakelaar ingesteld op DIGITAL? Stel de schakelaar in op DIGITAL.

Staat de sample snelheid van de software hetzelfde ingesteld als de sample snelheid van het digitale audio apparaat dat op de digitale aansluiting is aangesloten?

Stel deze in op dezelfde sample snelheid.

U kunt niet meer opnemen indien u de sample snelheid wijzigt (als u bijv. schakelt tussen digitale uitzending mode A en mode B) van uw digitale apparaat, terwijl dat nog is aangesloten op de digitale invoer jack.

Sluit, indien u de sample snelheid wijzigt, de digitale kabel opnieuw aan.

U kunt geen digitale data opnemen in een formaat dat in de regel niet wordt gebruikt door consumenten audio-apparatuur.

Data die is opgenomen met SCMS kan niet digitaal worden opgenomen.

De UA-4FX is uitgerust met SCMS. Indien de audio data die wordt ingevoerd via een digitale audio aansluiting kopieer beveilingings bevat (zoals het geval zal zijn indien u een MD opneemt van een CD), dan zal de UA-4FX niet toestaan, dat deze data op de computer wordt opgenomen. (Het geluid zal via de line uitvoer jack en de koptelefoon jack worden uitgestuurd.)

Probleemoplossing

Kan geen 24-bits audio data opnemen/afspelen

Ondersteunt de software 24-bit audio data?

U dient software te gebruiken met ondersteuning van 24-bit audio data.

Kan geen MIDI opnemen/afspelen

Heeft u de juiste instellingen voor het MIDI-apparaat dat u gebruikt aangebracht?

Om MIDI op de UA-4FX op te nemen of af te spelen, dient u de UA-4FX driver juist te installeren. Bovendien moet u in de software de juiste instellingen maken voor het MIDI-apparaat dat u wenst te gebruiken.

Zie: Lees dit eerst! “U dient eerst de driver te installeren” (p. 2)

Staat de ADVANCED schakelaar op ‘ON’?

U kunt geen MIDI opnemen of afspelen als de ADVANCED schakelaar op ‘OFF’ staat.

Probleemoplossing

U hoort ruis of pop-geluiden, terwijl er op de computer wordt opgenomen/afgespeeld

Ruis klinkt tijdens afspelen

Poppen/klikken klinkt tijdens het afspelen van audio.

Er is ruis hoorbaar in het opgenomen geluid.

Heeft u in Windows de instelling 'Giving priority to background services' gemaakt?

Om ervoor te zorgen dat de audio/MIDI verwerking goed functioneert, dient u de instellingen te maken, zoals is beschreven in ‘Prioriteit geven aan Achtergrond functies.’

Zie: “Prioriteit geven aan Achtergrond functies” (p. 44)

Voor de Macintosh, controleer de Energy Saver instellingen.

In het Mac OS X System Setup, stelt u de Energy Saver als volgt in.

fig.power-save2

Klik op het Sleep tabblad Stel ‘Put the computer to sleep when it is inactive for:’ in op Never.

Stel ‘Put the display to sleep when the computer is inactive for:’ in op Never.

fig.power-save1

Klik op het Options tabblad. Als er een Processor Performance waarde is, stelt u deze in op de hoogste waarde.

Probleemoplossing

In Windows kunnen Power Management instellingen in het Control Panel klikken of poppen in het afspelen van audio veroorzaken.

De Power Management instellingen, die verschijnen als u dubbelklikt op Power Management, verschillen naar gelang het computer systeem. De volgende uitleg slaat op veel voorkomende situaties, maar lees de handleiding van de computer om de instellingen te controleren. Sommige computers hebben niet de volgende onderdelen:

1. In het Windows Control Panel, dubbelklikt u op het Systeem icoon. Het dialoogvenster getiteld System Properties verschijnt..

2. Klik op het tabblad Hardware.

3. Klik op Device Manager voor een lijst van apparaten.

4. Kiest u uit de lijst Advanced Power Management Support, en klik op Properties. Het dialoogvenster getiteld Advanced Power Management Support Properties verschijnt.

5. Klik op het tabblad Settings tab, en in Troubleshooting, kruis het 'Don't Poll Power Supply Status' vakje aan. Klik dan op [OK].

6. Klik in het System Properties dialoogvenster op [OK].

7. Herstart Windows.

Gebruikt u naast de UA-4FX nog een USB apparaat?

Schakel andere USB apparaten dan de UA-4FX uit.

Wellicht kunt u het probleem oplossen door het aanpassen van de buffergrootte in het UA-4FX Driver Settings dialoogvenster.

Pas de buffergrootte aan zoals beschreven in ‘Aanpassen van de audio latency’ (p. 36).

* Na het wijzigen van de buffergrootte dient u software die de UA-4FX gebruikt te herstarten.

Indien de software beschikt over een audio-apparaat test functie, dient u deze test uit te voeren.

Zijn er verschillende software programma's tegelijkertijd actief?

Afspelen kan worden onderbroken als er verschillende software programma's tegelijkertijd actief zijn of wanneer u een ander programma opstart. Sluit programma's die u niet gebruikt, en probeer opnieuw af te spelen. Als dit het probleem niet oplost, kunt u eventueel de computer opnieuw opstarten.

Klikken of poppen in het geluid is hoorbaar als er een LAN actief is.

Schakel de LAN uit in de Device Manager. Als dit het klikken en poppen doet ophouden, kunt u wellicht het probleem oplossen door de LAN driver of het BIOS te updaten.

Is de sample snelheid instelling in de software hetzelfde als de instelling van de sample rate keuzeschakelaar van de UA-4FX's ?

Stel de sample snelheid van de software en de UA-4FX hetzelfde in. Als u de sample snelheid van de UA-4FX heeft aangepast, dient u de UA-4FX uit en aan te zetten om de instelling effect te laten hebben.

Probleemoplossing

Probeer het geheugen uit te breiden.

Uitbreiden van het geheugen vergroot de bewerkingsmogelijkheden van de computer. Voor meer informatie over hoe het geheugen uit te breiden, zie de handleiding van de computer.

Is de UA-4FX aangesloten op een USB hub?

Probeer de UA-4FX rechtstreeks op de USB aansluiting van de computer aan te sluiten.

Gebruikt u de meegeleverde USB kabel?

U dient de meegeleverde USB kabel te gebruiken voor het gebruik met de UA-4FX. Sommige commericieel verkrijgbare USB kabels voldoen niet aan de eisen, waardoor de UA-4FX mogelijk niet correct functioneert.

Geluid is vervormd

Past u wellicht effecten toe?

Sommige effecten kunnen het geluid vervormen als ze te sterk worden toegepast. Indien dit gebeurt, kunt u proberen het invoer niveau te verlagen met behulp van het invoer volume of de guitar/mic invoer volume. Ook kunt u de effectknop naar links draaien om het effect minder sterk te maken.

Probleemoplossing

Afspelen/opnemen stopt halverwege, en verder afspelen/ opnemen is niet mogelijk

Terwijl u de UA-4FX gebruikte, verrichte de computer toen een bewerking die veel geheugen in beslag nam, zoals het openen van een CD-ROM of netwerk verbinding?

Als er een zware bewerking wordt uitgevoerd, terwijl u de UA-4FX gebruikt, kunnen er storingen ontstaan. In dit geval, stopt u met afspelen/opnemen, en begint u opnieuw. Als u nog steeds niet correct kunt afspelen/opnemen, sluit alle software die de UA-4FX gebruikte en sluit de UA-4FX af en aan.

Digitaal opgenomen geluid is vervormd, heeft de verkeerde toonhoogte of bevat ruis

Is de sample snelheid instelling van de software hetzelfde als de sample snelheid van het digitale apparaat, dat op de digitale invoer is aangesloten?

Stel de software en de UA-4FX in op dezelfde sample snelheid. Als u de sample snelheid van de UA-4FX aanpast, dient u de UA-4FX uit en aan te zetten, voordat deze instelling effect heeft.

Kan geen 5.1 ch surround playback gebruiken

5.1 surround playback wordt alleen ondersteunt door Windows XP.

Gebruikt u de advanced mode?

U dient de advanced mode te gebruiken om te kunnen genieten van 5.1 ch surround playback. Hiertoe dient u de UA-4FX’s ADVANCED (selecteer mode) schakelaar op ‘ON’ te zetten, en vervolgens de driver te installeren.

Staat de sample snelheid keuzeschakelaar op 48 kHz?

Zet de sample snelheid keuzeschakelaar op 48 kHz.

Gebruikt u WinDVD 5 of later?

Gebruik WinDVD 5 of een latere versie. We raden u aan de meest recente update te installeren.

Zijn de audio invoer/uitvoer bestemmings instellingen juist?

Specificeer de UA-4FX als de audio invoer/uitvoer bestemming.

Zie: Lees dit eerst! “Driver instellingen” (p. 6)

Probleemoplossing

U hoort ruis of vervorming, die niet afkomstig is van het afspeelgeluid van de computer

Het geluid is te zacht

Ruis is hoorbaar in het geluid

Is er nog een microfoon of gitaar aangesloten?

Als er nog een microfoon of gitaar op de UA-4FX is aangesloten, ontkoppel deze en draai het invoer volume helemaal naar links (verlagen van het invoer niveau).

Heeft u de aarde draad wel aangesloten?

Het verbinden van de computerkast met de aarde draad kan het probleem oplossen. Controleer tevens of geen apparaten in de buurt staan, die een sterk magnetisch veld produceren, zoals een televisie of een magnetron.

Zijn er verschillende audio apparaten aangesloten?

Ruis kan voorkomen als er verschillende audio apparaten zijn aangesloten. Sluit geen audio apparaten aan, die u niet gebruikt.

Geluid van een apparaat aangesloten op de jacks vervormt

Onvoldoende volume uit een apparaat aangesloten op de audio invoer/uitvoer jacks

Licht de invoer/uitvoer niveau indicator rood op?

Indien u geluid invoert via de guitar/mic invoer jack of de mic invoer jack (versterkte microfoon of XLR type), kunt u de GUITAR/MIC invoer volume regelaar van de UA4FX te gebruiken om het invoer niveau te regelen. Indien u geluid invoert via de lijn invoer jacks, kunt u met de INPUT volume regelaar het invoer niveau verlagen. Indien u geluid invoert via de guitar/mic invoer jack, dient u ook de instelling van de opname bron keuzeschakelaar te controleren.

Ruis kan binnenkomen via de line inputs of de mic inputs.

Indien een MIDI geluidsmodule met een USB aansluiting via USB is aangesloten op dezelfde computer als de UA-4FX, terwijl de uitvoer van de MIDI geluidsmodule is aangesloten op de invoer jacks van de UA-4FX, dan kan ruis van de computer via de MIDI geluidsmodule van de UA-4FX hoorbaar zijn. In dat geval kunt u de MIDI geluidsmodule en de UA-4FX parallel verbinden via een hub met eigen voeding.

Zijn er wellicht twee of meer audio-aparaten (zoals de UA-4FX en een mixer) op de computer aangesloten?

Probeer slechts één UA-4FX op de computer aan te sluiten. Controleer of de storing verdwijnt indien er slechts één UA-4FX is aangesloten. Soms kan er ruis optreden indien er meerdere audio-apparaten op de computer zijn aangesloten. Sluit in dat geval alleen de UA-4FX aan op de computer.

Probleemoplossing

Een flinke hoeveelheid ruis is hoorbaar in het gitaargeluid

Neemt de ruis af als u het volume van de gitaar omlaag draait?

Als de ruis afneemt, terwijl u het volume van de gitaar omlaag draait, dan kan het zijn dat het gitaar element door geluid van de computer of beeldscherm wordt beïnvloed. Zet de gitaar zo ver weg van de computer als mogelijk.

Onvoldoende volume voor de gitaar

Is de Invoer keuzeschakelaar juist ingesteld?

Stel de invoer impedantie keuzeschakelaar in op GUITAR.

Het volume is veranderd, nadat de computer uit de pauzestand of slaapstand is gehaald

Wanneer Windows 2000 vanuit de pauzestand of de slaapstand weer opstart, wordt de volume instelling gewijzigd als gevolg van een probleem met Windows.

Start de Mixer applicatie en pas de stand van de USB Audio (Speaker) schuifregelaar

926b

aan.

Het volume van het instrument dat is aangesloten op de lijn invoer is te laag

Gebruikt u een kabel met een weerstand?

Gebruik een aansluitkabel zonder weerstand.

Probleemoplossing

Overigen

Kan Cubase niet opstarten

Gebruikt u de UA-4FX voor de eerste maal met Cubase?

Als u de UA-4FX de eerste keer met Cubase gebruikt, zet de UA-4FX pas aan als de Sampling snelheid keuzeschakelaar op 44.1 kHz staat ingesteld. Als de schakelaar niet op 44.1 kHz is ingesteld, dan kan het onmogelijk zijn om Cubase te starten.

Specificaties

• Aantal Audio Opname/Afspeelkanalen

Opname: 1 paar stereo Afspelen: 1 paar stereo Full duplex (behalve 96 kHz)

• Signaal verwerking

PC interface 24 bits AD/DA conversie 24 bits (lineair) Interne verwerking

• Sampling frequentie

Digitale output 44.1/48/96 kHz Digitale input 44.1/48/96 kHz AD/DA Conversie 44.1/48/96 kHz

* ADVANCE SWITCH = OFF: alleen 44.1 kHz

• Frequentie bereik

96.0 kHz 20 Hz to 40 kHz (+1 dB/-2 dB)

48.0 kHz 20 Hz to 22 kHz (+1 dB/-1 dB)

44.1 kHz 20 Hz to 20 kHz (+1 dB/-1 dB)

• Nominal Input niveau

Lijn Input Jacks -10 dBu MIC Input Jack (XLR) -45 to -12 dBu MIC Input Jack (behalveXLR) -45 dBu GITAAR Input Jack -30 dBu

• Nominaal Output niveau

Line Output Jacks -10 dBu

• Residual Noise niveau

(input stopt op 1 k ohms, MAIN VOLUME: 0 dB, Monitor: OFF, IHF-A typ.)

-105 dBu of minder (SN ratio: 108 dB, typ.)

• Interface

USB Digital Input/Output: Optical type voldoet aan IEC60958 consumenten eis: PCM/ AC3

• Effecten1. Mastering

Noise Suppressor/Enhancer/Multi-band Compressor-Limiter

2. Listening

Center Cancel/High Boost/Low Boost/Reverb

3. Performance

Compressor/Amp-Simulator and Distortion/ Chorus/Delay

4. Tube-amp simulator

Buizenversterker-simulator/Multi-band Compressor-Limiter

32 bits (Effectverwerking)

• Aansluitingen

Lijn input jacks (L, R) (RCA tulp type) MIC input jack (XLR type, gebalanceerd, fantoomvoeding +48 V) MIC input jack (Mini stekker, versterkt) GUITAR/MIC input jack (1/4 inch jack) Line output jacks (L, R) (RCA Koptelefoon jack (Stereo 1/4 inch Digital Input aansluiting (optisch) Digital Output aansluiting (optisch) USB aansluiting (USB Type B) MIDI aansluiting (IN/OUT)

• Stroomtoevoer

Geleverd door de computer

• Stroomverbruik

360 mA

• Afmetingen

171.0 (L) x 126.8 (B) x 43.6 (H) mm

• Gewicht

335 g

• Accessoires

Handleiding USB kabel Driver CD-ROM SONAR LE CD-ROM

(0 dBu = 0.775 V rms)

985

* Bij de uitleg in deze handleiding staan

afbeeldingen, die tonen wat er normaalgesproken op het display te zien is. Maar uw apparaat bevat mogelijk een nieuwere, verbeterde versie van het systeem (met bijvoorbeeld nieuwe geluiden), waardoor het scherm iets anders kan tonen, dan wat er in de handleiding staat afgebeeld.

962a

* In het belang van productverbetering kunnen de

specificaties en/of het uiterlijk van dit apparaat zonder kennisgeving vooraf worden gewijzigd.

jack

)

jack

)

UA-4FX Blok diagram

Als de opname bron keuzeschakelaar op ANALOG staat

fig.block-analog_e

USB connector

Line input jacks

Guitar/mic input jack

Mic input jack

(plug-in powered mic)

Mic input jack

(XLR type)

Als de opname bron keuzeschakelaar op DIGITAL staat

fig.block-digital_e

Degital input connector (optical)

USB indicator USB CODEC

Effects

CAPTURE

Input level indicators Output level indicators

USB connector

USB indicator USB CODEC

Effects

CAPTURE

Input monitor switch

Input Monitor switch

Effects

PLAYBACK

Effects

PLAYBACK

Line output volume

Digital output connector (optical)

Headphone jack

Line output jacks

Digital output connector (optical)

Headphone jack

Line output jacks

Als de opname bron keuzeschakelaar op

fig.block-loop_e

USB connector

USB indicator

USB CODEC

Effects

CAPTURE / PLAYBACK

Output level indicators

LOOP-BACK staat

Digital output connector

Line output volume

(optical)

Headphone jack

Line output jacks

INDEX

Achtergrond functies ....................................... 44

Afspelen ............................................................ 21

AMP/DRIVE .................................................... 31

AppleTalk ................................................... 40–41

ASIO ............................................................. 37, 43

ASIO direct monitor ........................................ 37

Blok diagram .................................................... 66

BRIGHT ............................................................. 23

Buffergrootte ............................................... 36–37

Buizenversterker (TUBE) simulator .............. 19

CENTER CANCEL .......................................... 29

CHORUS ........................................................... 31

COMP-LEVEL .................................................. 23

COMP-THR ...................................................... 23

COSM ................................................................ 23

DELAY ............................................................... 31

Driver Signing opties ....................................... 46

Effect knop ........................................................ 22

Effect variatie knop .......................................... 22

Effecten ........................................................ 19, 22

ENHANCER ..................................................... 26

FAT & WARM .................................................. 23

Fantoom voeding .............................................. 16

FreeMIDI ........................................................... 42

FX VOICE .......................................................... 31

MASTER ............................................................ 26

MASTER-Hi ...................................................... 26

MASTERING .............................................. 19, 26

MASTER-Lo ...................................................... 26

NOISE SUP ....................................................... 26

OMS ................................................................... 40

Opnemen ........................................................... 21

PERFORM ......................................................... 19

Performance ...................................................... 31

Opname bron keuzeschakelaar

..................................................... 10, 12, 14–15, 17

REVERB ............................................................. 29

Sampling frequentie keuzeschakelaar

...................................................... 9, 11–13, 15, 17

SONAR LE ........................................................ 50

Tube simulator knop ....................................... 22

Virtual Sound Canvas DXi ............................. 48

Gitaar/mic invoer volume ....................... 14, 16

HIGH BOOST ................................................... 29

Invoer keuzeschakelaar.................................... 14

Invoer/uitvoer niveau indicator ................... 10

Latency ............................................................. 36

LISTENING ................................................ 19, 29

LOW BOOST .................................................... 29

MEMO

Roland UA-4FX APPLICATIONS GUIDE [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
