取扱説明書
1
このたびはBOSSドクター・ビートDB-88をお買い上
げいただきまして、ありがとうございます。
この機器を正しくお使いいただくために、ご使用前に
「安全上のご注意」（P.31）と「使用上のご注意」（P.3）を
よくお読みください。また、この機器の優れた機能を十
分ご理解いただくためにも、この取扱説明書をよくお
読みください。取扱説明書は必要なときにすぐに見る
ことができるよう、手元に置いてください。
取扱説明書の英語版（有料）をご希望の方は、販売店
にお問い合わせください。
IfyoushouldrequireanEnglishOwner'sManual
(atamodest fee), please contactanauthorized
Rolanddistributor.
© 1997 ボス
本書の一部、もしくは全部を無断で複写・転 載 す る
ことを禁じます。
2
■目次
■使用上のご注意......................................................3
■主な特長 ..................................................................5
■各部の名称と働き.................................................. 6
■接続のしかた ....................................................... 10
■操作方法 ............................................................... 11
●メトロノームとして使用する場合...................11
●タップ・モードでのテンポ設定.........................14
●ループ・モードでの再生のしかた..................... 16
●チューン・モード ..................................................18
■バックアップ機能............................................... 20
■電池交換のしかた............................................... 20
■スタンドの取り付けかた .................................. 21
■ドラム・セットへの取り付け............................ 22
■工場出荷時の設定に戻すとき
（データの初期化）....................................................22
■サンプル・セッティング、
及びプリセット・メモリー .....................................23
■主な仕様 ............................................................... 26
安全上のご注意 ....................................................... 31
■使用上のご注意
31ページに記載されている「安全上のご注意」以外に、次のことに注意してください。
電源、電池のセットや交 換について
● 雑音を発生する装置（モーター、調光器など）や消費電
力の大きな機器とは、別のコンセントを使用してくだ
さい。
● ACアダプターを長時間使用するとACアダプター本
体が多少発熱しますが、故障ではありません。
● この機器は消費電流が大きいため、ACアダプターの
使用をお薦めします。電池で使用する場合はアルカリ
電池を使用してください。
● 電池のセットや交換は、誤動作やスピーカーなどの破
損を防ぐため、他の機器と接続する前にこの機器の電
源を切った状態で行なってください。
● 接続するときは、誤動作やスピーカーなどの破損を防
ぐため、必ずすべての機器の電源を切ってください。
設置について
● テレビやラジオの近くでこの機器を動作させると、テ
レビ画面に色ムラが出たり、ラジオから雑音が出るこ
とがあります。この場合は、この機器を遠ざけて使用
してください。
● 直射日光の当たる場所や、発熱する機器の近く、閉め
切った車内などに放置しないでください。変形、変色
することがあります。
お手入れについて
● 通常のお手入れは、柔らかい布で乾拭きするか、堅く
絞った布で汚れを拭き取ってください。汚れが激しい
ときは、中性洗剤を含んだ布で汚れを拭き取ってか
ら、柔らかい布で乾拭きしてください。
● 変色や変形の原因となるベンジン、シンナーおよびア
ルコール類は、使用しないでください。
3
修理について
● お客様がこの機器やACアダプターを分解、改造され
た場合、以後の性能について保証できなくなります。
また、修理をお断りする場合もあります。
● 修理に出される場合、記憶した内容が失われることが
あります。大切な記憶内容は、メモしておいてくださ
い。修理するときには記憶内容の保存に細心の注意を
払っておりますが、メモリー部の故障などで記憶内容
が復元できない場合もあります。失われた記録内容の
修復に関しましては、補償も含めご容赦願います。
メモリー・バックアップについて
● この機器の電池は、通常の動作だけでなく、電源を
切った後も記憶した内容を保持するために使われて
います。電池が消耗すると記憶した内容が失われます
ので、早めに交換してください。
4
その他の注意について
● 記憶した内容は、機器の故障や誤った操作などによ
り、失われることがあります。失っても困らないよう
に、大切な記憶内容はバックアップとしてメモなどに
保存しておいてください。
● 本体メモリーの失われた記憶内容の修復に関しまし
ては、補償を含めご容赦願います。
● 故障の原因になりますので、ボタン、つまみ、入出力端
子などに過度の力を加えないでください。
● ディスプレイを強く押したり、叩いたりしないでくだ
さい。
● ケーブルの抜き差しは、ショートや断線を防ぐため、
プラグを持ってください。
● 音楽をお楽しみになる場合、隣近所に迷惑がかからな
いように、特に夜間は、音量に十分注意してください。
ヘッドホンを使用すれば、気がねなくお楽しみいただ
けます。
● 輸送や引っ越しをするときは、この機器が入っていた
ダンボール箱と緩衝材、または同等品で梱包してくだ
さい。
■主な特長
● DB-88は、クオーツ方式の高精度のリズム・トレー
ニング・マシーンとして、ジャズ、ロックからクラ
シックまで幅広く威力を発揮します。
● メモリーさせたセッティングを順次自動再生する
ループ機能をもち、変則リズムや曲中のテンポ変
化の練習ができます。
● テンポをデジタル表示し、ダイヤル操作ですばや
く正確に設定することができます。
● 4種類のリズム（ , , ,3）がそれぞれ単
独に音量調節でき、アクセントも自由につけられ
ます。
● 2種類のクリック音に加え、ボイスによるトレーニ
ングも可能です。
● 単純ビートに加えて、1から8までのビートを任意
に組み合わせた複合ビートを設定することができ
ます。
● メトロノームの設定（テンポ／ビート／音色 ／レベ
ル）を8つ、基準音発音を8つ、メモリーできます。
● タップ入力でテンポを測定して表示しますので、
曲に合わせてタップ・ボタンを押すことで簡単に
テンポが分かります。
● 基準音発音では、クロマチック発音を可 能に しまし
たので、管楽器などの発音練習にも利用できます。
● ギター／ベース等を入力する入力ジャックを設け
ましたので、夜間練習用にヘッドホン・アンプとし
ても活用できます。
お買い上げ時、付属の電池はDB-88本体内
に収納されていますが接続されていませ
ん。必ず、「電池交換のしかた」（P.20）に従っ
て電池を接続してください。
5
■各部の名称と働き
1
6
15
16
7
2
8
9
17
10
514
4
312
6
11
13
1.テンポ・インジケーター
テンポを光で表示するインジケーターです。1拍目は
左、他の拍では右のインジケーターが光ります。
2.ヘッドホン・ジャック
ヘッドホンを接続するジャック（ステレオ・ミニ、ステ
レオ標準）です。
※ ヘッドホンを接続すると、本体スピーカーから音は出なく
なります。
6.ダイヤル
メトロノーム／タップ・モードでは、テンポの設定に使
用します。
ループ・モードでは、プログラムの再生回数 を設定 し
ます。
チューン・モードでは、基準音の音名を設定します。
7.モード・ボタン
メトロノーム、タップ、ループ、チューンの各モードを
切り換えるボタンです。
3.アクセント・レベル・スライダー
1拍目を強調する場合に音量を調節します。
4.リズム・レベル・スライダー
各リズムの音量を調節します。
5.トータル・ボリューム・スライダー
全体の音量を調節します。
8.ポーズ・ボタン（ル ープ・モード時）
再生中のリズムを一時停止するときに使用するボタン
です。
再生中に押すと一時停止し、もう一度押すと続きから
スタートします。
9.ピッチ・ボタン（チ ューン・モード時）
基準ピッチを変更するときに使用するボタンです。
押すごとに基準ピッチが1Hzずつ変化して、ディスプ
レイに表示します。A4＝438Hz〜445Hzの範囲で設
定できます。
7
10.プログラム−／＋ボタン
プログラム・ナンバーを操作するときに利用するボタ
ンです。
メトロノーム／タップ・モードで8種類、チューン・
モードで8種類を切り換えることができます。
ループ・モードでは、スタートさせるプログラム・ナン
バーを選択するときに使用します。
−ボタンと＋ボタンを同時に押すと、プログラム・ナン
バー1が選ばれますので、ループ・モード時に最初から
リズムをスタートさせたいときなどにお使いください。
・
ム
ラ
グ
ー
ロ
バ
プ
ン
ナ
11.ビート・ボタン1／2
（メトロノーム／タップ・モード時）
を1拍としたときの拍子を設定します。ボタンを押す
ごとに1,2,・・・8と切り換わりディスプレイに表示し
ます。通常、ビート2は使用せずに消しておきますが、
ビート1とビート2を組み合わせることで、複合ビート
を作ることができます。
※ ビート2ではオフ（表示が消えた状態）の設定ができます。
ビート1だけを利用する場合は、オフの状態に設定してく
ださい。
ビート2
ビート1
（メトロノーム・モード）
（メトロノーム・モード）
8
12.ボイス・ボタン
（メトロノーム／タップ・モード時）
メトロノームの音色を切り換えます。押すごとに1（ク
リック1）、2（クリック2）、3（ボイス）が順に切り換わ
り、ディスプレイに表示します。
ボイス
（メトロノーム・モード）
13.ライト・ボタン
設定した内容を、プログラム・ナンバー（1〜8）に記憶
する場合に使用するボタンです。
14.スタート／ストップ、タップ・ボタン
メトロノーム／ループ・モードでは、リズムのスタート
／ストップの働きをします。
タップ・モードでは、1拍ごとにボタンを押して、リズ
ムの入力に使用します。
チューン・モードでは、基準音の発音と消音 に使用 し
ます。
15.ACアダプター・ジャック
ACアダプタ ー（BOSS PSA-100：別売）を接 続す る
ジャックです。
16.電源スイッチ
電源のオン／オフを切り換えます。
17.インプット・ジャック
エレクトリック・ギター／ベース・ギターなどを接続し
ます。
夜間の練習などで、ヘッドホンを使用してリズムと同時
に楽器の音を聞くために用意された入力端子です。楽器
の音量は、楽器側のボリュームで調節してください。
※ DB-88のスピーカーを使用される場合、大きな音を入れる
とスピーカーの音が歪み、スピーカーを傷めますので音量
を絞ってご使用ください。
9
■接続のしかた
ACアダプター（PSA-100：別売）
OUTDC9V/200mA
ヘッドホン
※ 他の機器と接続するときは、誤動作やスピーカーなどの破
損を防ぐため、必ずすべての機器の音量を絞った状態で電
源を切ってください。
※ ACアダプターを使用する場合でも電池を入れておくと、万
一ACアダプターのコードが抜けても演奏が続けられます。
10
エレクトリック・ギター
エレクトリック・ベース・ギター
※ 音量を絞ってから 電源を入れてください。音量を絞って
も、電源を入れるときに音がすることがありますが、故障
ではありません。
■操作方法
●メトロノームとして使用する場合
メトロノームとして利用します。設定した内容をプログ
ラム・ナンバー（1〜8）に記憶しておくことができます。
1. 電源がオンの状態で、メ ト ロ ノ ー ム・モ ー ド・ボ タ
ンを押して、メトロノーム・モードにします。
あらかじめプログラム・ナンバーに記憶されてい
るリズムを使用する場合は、プログラム−／＋ボ
タンで使用するプログラム・ナンバーを呼び出し
て6へ進 みます。
2. アクセント・レベル・スライダーとリズム・レベル・
スライダーを図のようにセットします。
251
76
3
4
プログラムされた設定と異なる設定になった場
合、編集中を表すEDマークが表示されます。
3. ダイヤルでテンポを設定します。
※ メトロノーム・モード・ボタンを押しながらダイヤ
ルを回すと、テンポは120になります。元に戻す場
合や、すばやく変化させたい場合などに ご使用くだ
さい。
11
4. ビート・ボタン1/2で拍子を設定します。
※通常、単純ビートを設定する場合は 、ビート1のみを設
定してビート2をオフ（消えた状態）の状態にします。
複合ビートを設定する場合、ビート1とビート2を組み
合わせて作ります。例えば、5拍子でも、3拍子と2拍子
の組み合わせで形成されていることがあります。この
場合、ビート1を3に、ビート2を2に設定します。
5. ボイス・ボタンで好みの音色を選びます。
1の音色は、一般的に使用されるクリック音です。
2の音色は、ドラムのトレーニング用のクリック
音で、クリック音と同時に叩き正確なリズムが叩け
れば、同期してクリック音が聞こえなくなります。
3の音色は、ウーマン・ボイスです。ナンバーを発
音するため、現在の拍がよくわかります。
12
6. スタート／ストップ・ボタンを押すとリズムがス
タートします。もう一度押すとリズムがストップ
します。
7. トータル・ボリューム・スライダーで音量を調節し
ます。
リズム・レベル・スライダーの組み合わせで、16
ビートやシンコペーションなどのセッティングも
できます。
◇メトロノーム・モードでのプログラムへの記憶
メトロノーム・モードで設定した内容を、プログラム・
ナンバー（1〜8）に記憶します。
1. 記憶させたいテンポ、ビート、リズム・レベル、音色
を設定します。
2. ライト・ボタンを押しま す。プログラム・ナンバー
が点滅します。
3. プログラム−／＋ボタンで記憶先のプログラム・
ナンバーを選びます。
4. もう一度ライト・ボタンを押します。EDマーク
が消え、3 で選んだプログラム・ナンバーに記憶で
きました。
※ 設定を変えないでライト・ボタンを押すと、そのときに選
んでいたプログラム・ナンバーの内容が他のプログラム・
ナンバーにコピーできます。
※ ライト操作を途中で中止する場合は、メトロノーム・モ ー
ド・ボタンまたは他のモード・ボタンを押してください。
13
●タップ・モードでのテンポ設定
演奏曲のテンポに合わせてタップ・ボタンを押すと、テ
ンポをディスプレイに表示します。
1
2
43
14
5
1. 電源がオンの状態で、タップ・モード・ボタンを押
して、タップ・モードにします。
2. プログラム−／＋ボタンでプログラムを呼び出す
か、ビート・ボタンで必要なビートに合わせます。
3. アクセント・レベル・スライダーとリズム・レベル・
スライダーを図のようにセットします。
※ タップ・モードでは、 , ,3の音は発音さ
れません。
4. トータル・ボリューム・スライダーで音量を調節し
ます。
5. タップ・ボタンを1拍ごとに押すと、ディスプレイ
に計測したテンポが表示されます。
※ タップ・モードでテンポを設定したのち、メトロノー
ム・モード・ボタンを押してメトロノーム・モードにす
ると、最後に表示したテンポをメトロノーム・モード
で使うことができます。

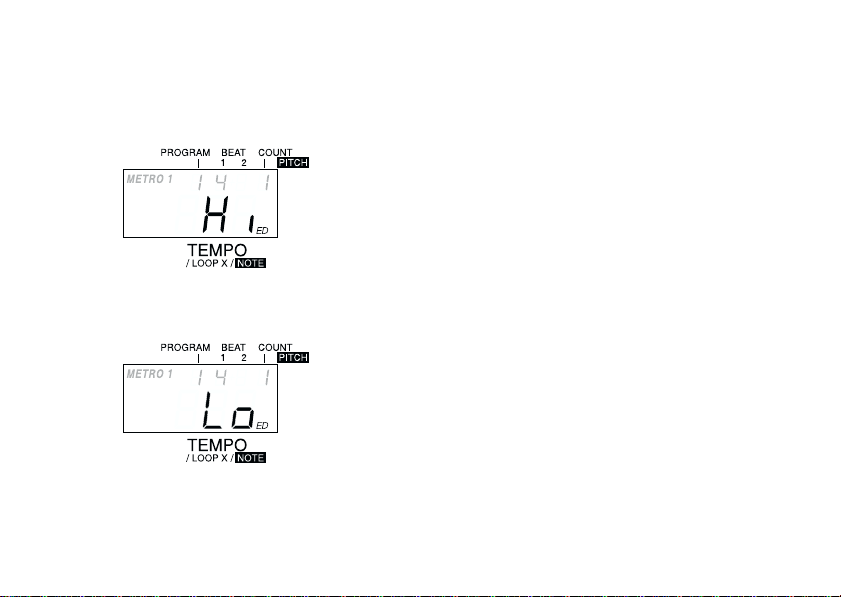

※ エラー表示
タップ・モードでは、次のようなときディスプレイに
エラー表示をします。
テンポが250より早いとき
テンポが30〜34のとき
テンポが30以下のときは、最後のテンポ表示が残り
ます。
15
●ループ・モードでの再生のしかた
あらかじめ、プログラム・ナンバー（1 〜8）に記憶させ
ておいた設定を順に再生することができます。
2
1
2,4
1. 電源がオンの状態で、ループ・モード・ボタンを押
して、ループ・モードにします。
2. プログラム−／＋ボタンで、プログラム・ナン
バーを選び、ダイヤルで再生回数（LOOPX）を設
定します。
再生回数は1回から255回まで選べます。再生させ
たくないプログラム・ナンバーではOFFを選び
ます。
この時、ループ・モード・ボタンを押しながらダイ
ヤルを左に回すと4回に、右に回すと100回に設定
できます。この方法で、すばやく目的の回数に合わ
せることができます。
3. プログラム・ナンバーごとに、2の操作を繰り返し
ます。
16
5
4. プログラム−／＋ボタンで再生を開始するプログ
ラム・ナンバーを選びます。
−ボタンと＋ボタンを同時に押すと、プログラム・
ナンバー1が選べます。
5. スタート／ストップ・ボタンを押すと再生が始ま
ります。ディスプレイには、再生カウンターが表示
されます。
再生を一時停止したいときは、ポーズ・ボタンを押
します。一時停止を解除するときは、ポ ー ズ・ボ タ
ンまたはスタート／ストップ・ボタンを押します。
停止させるときは、再生中にスタート／ストップ・
ボタンを押します。現在選ばれているプログラム・
ナンバーで停止し、再生カウンターが001に戻り
ます。
※ ループ・モードでは、リズム・レベル、テンポ、ビート、
音色の変更はできません。
17
●チューン・モード
広範囲（C2〜B6）の基準音を発音します。基準ピッチ
と音名が指定できるため、チューニングだけでなく、管
楽器などの発音練習にも利用できます。
1. 電源がオンの状態で、チ ュ ー ン・モ ー ド・ボ タ ン を
押して、チューン・モードにします。
あらかじめプログラム・ナンバーに記憶されてい
る音名を使用する場合は、プログラム＋／−ボタ
ンで使用するプログラム・ナンバーを呼び出して
4へ進みます。
2. ダイヤルで基準音の音名（NOTE）を設定します。
18
54
2
1
3
音名は、C2〜B6の範囲で設定できます。
※ チューン・モード・ボタンを押しながらダイヤルを回
すと、音名はC4になります。元に戻す場合や、すば
やく変化させたい場合などにご使用ください。
※ プログラムされた設定と異なる設定になった場合、編
集中を表すEDマークが表示されます。
3. ピッチ・ボタンを押して基準ピッチを設定します。
基準ピッチは、A ＝438〜445Hzの範囲（1Hz）で
設定できます。
4. スタート／ストップ・ボタンを押して発音させま
す。もう一度スタート／ストップ・ボタンを押すと
消音します。
5. トータル・ボリューム・スライダーで音量を調節し
ます。
◇チューン・モードでのプログラムへの記憶
チューン・モードで設定した 内容を プログラム・ナン
バー（1〜8）に記憶します。
1. 音名と基準ピッチを設定します。
2. ライト・ボタンを押しま す。プログラム・ナンバー
が点滅します。
3. プログラム−／＋ボタンで記憶先のプログラム・
ナンバーを選びます。
4. もう一度ライト・ボタンを押します。EDマーク
が消え、3 で選んだプログラム・ナンバーに記憶で
きました。
※ 音名や基準ピッチを変えないでライト・ボタンを押すと、
そのときに選んでいたプログラム・ナンバーの内容を他の
プログラム・ナンバーにコピーできます。
※ ライト操作を途中で中止する場合は、チューン・モード・ボ
タンまたは他のモード・ボタンを押してください。
19
■バックアップ機能
電池またはACアダプターが接続されているときは、電
源スイッチをオフにしてもプログラム・ナンバーに記
憶した内容はバックアップされています。
20
■電池交換のしかた
電池が消耗してくると、ディスプレイが薄くなり、音が
出なくなります。その場合は、新しい電池と交換してく
ださい。消費電流が大きいため、アルカリ電池をご使用
ください。
※ プログラム・ナンバーに記憶されている内容を消さずに電
池交換するには、ACアダプターを接続したまま電池交換
するか、電池が完全になくなる前に次の操作に従って5分
以内に電池交換を完了してください。
※ 電池交換は、メモリー保護のため必ず電源スイッチをオフ
の状態で行なってください。
1. 電源をオフにする。
2. 本体底部の電池ブタを押しながらスライドさせて
外します。
3. 古い電池を取り出して、電池スナップ・コードから
外します。
4. 新しい電池をスナップ・コードに接続し ます。
5. 電池を収納したら、電池ブタをスライドさせて確
実に閉めます。
■スタンドの取り付けかた
DB-88を立てた状態で使用する場合は、付属のスタン
ドを図のように取り付けてください。
21
■ドラム・セットへの取り付け
DB-88を別売のシンバル・ホルダーMDY-7に取り付
ける時は、MDY-7付属のワッシャーと蝶ナットを下図
の順序で取り付けてください。また、固定の際はDB 88を5周程度回してMDY-7に取り付けた後、DB-88の
向きを決めて蝶ナットを回して固定してください。
※ 故障の原因になりますので、装着の際には過度の力を加え
ないでください。
MDY-7
蝶ナット
ワッシャー
22
■工場出荷時の設定に戻すとき
（データの初期化）
DB-88を工場出荷時の設定に戻す（初期化）するとき
は、次の操作をします。
1. 一度電源をオフにします。
2. メトロノーム・モード・ボタンとループ・モード・ボ
タンを同時に押しながら再度電源を入れます。
3. 図のようにディスプレイに表示されたら、ライト・
ボタンを押します。すべてのデータが初期化され、
通常の電源投入時と同じ状態になります。
PROGRAM
BEAT COUNT
PITCH
METRO 1
※ 初期化を中断する場合は、電源をオフにしてください。
12
TEMPO
LOOP X / NOTE
/
ED
■サンプル・セッティング、及びプリセット・メモリー
◎プログラム1：4ビート
◎プログラム2：3ビート
◎プログラム3：3＋2ビート
（5ビート）
23
◎プログラム4：16ビート
◎プログラム5：16ビート
◎プログラム6：12ビート
8ビートにするときは、 を0にし
てください。
24
◎プログラム7：
シンコペーション
◎プログラム8：
と3の複合リズム
25
■主な仕様
DB-88：ドクター・ビート
●電源
DC9V：9Vアルカリ乾電池6LR61／6AM6
ACアダプター（PSA-100：別売）
●消費電流
無音時： 20mA
1（クリック1）、2（クリック2）、チューン・モード：55mA（最大）
3（ボイス）： 85mA（最大）
※ 連続使用時間の電池寿命（使用状態によって異なります）
アルカリ乾電池：約24時間
（テンポ120、トータル・ボリューム：最大、
アクセント・レベル：最大、
アルカリ乾電池：約15時間
（テンポ 120、トータル・ボリューム：最大、
アクセント・レベル：最大、
●テンポ
35〜250／分
26
：最大、1（クリック1））
：最大、3（ボイス））
●テンポ精度
±0.2％
●拍子
ビート1： 1，2，3，4，5，6，7 ，8
ビート2： OFF，1，2，3，4，5，6，7，8
●基準ピッチ
438〜445Hz、1Hz単位
●基準音発生範囲
C2〜B6±1セント
●メモリー
メトロノーム： 8
チューン： 8
●ディスプレイ
カスタムLCDディスプレイ
●インジケーター
テンポ・インジケーター×2
●スピーカー
50mm×1
●外形寸法
120（幅）×163（奥行き）×33（高さ）mm
●コントロール
トータル・ボリューム・スライダー
アクセント・レベル・スライダー
リズム・レベル・スライダー ×4
ダイヤル
モード・ボタン ×4
ビート・ボタン ×2
ボイス・ボタン
ポーズ・ボタン
ピッチ・ボタン
ライト・ボタン
プログラム−／＋ボタン
スタート／ストップ・ボタン、タップ・ボタン
電源スイッチ
●接続端子
ヘッドホン・ジャック×2（ステレオ・ミニ、ステレオ標準）
インプット・ジャック
ACアダプター・ジャック
●重量
350g（電池含む）
●シンバル・スタンド取り付け用穴径
M6、ピッチ1.0mm
●付属品
ソフト・ケース
スタンド
9Vアルカリ乾電池6LR61／6AM6
取扱説明書
保証書／愛用者カード
サービスの窓口
ナット×1
●別売品
ACアダプター PSA-100
シンバル・ホルダー・セット MDY-7
※ 製品の仕様および外観は、改良のため予告なく変更するこ
とがあります。
27
セッティング・メモ
PROGRAM
METRO
ACCENT
BEAT COUNT
12
TEMPO
LOOP X / NOTE
/
3
28
PITCH
PROGRAM
METRO
ACCENT
BEAT COUNT
12
TEMPO
LOOP X / NOTE
/
3
PITCH
METRO
ACCENT
PROGRAM
TEMPO
LOOP X / NOTE
/
BEAT COUNT
12
PITCH
3
METRO
ACCENT
PROGRAM
TEMPO
LOOP X / NOTE
/
BEAT COUNT
12
PITCH
3
29
30
METRO
ACCENT
PROGRAM
TEMPO
LOOP X / NOTE
/
BEAT COUNT
12
PITCH
3
METRO
ACCENT
PROGRAM
TEMPO
LOOP X / NOTE
/
BEAT COUNT
12
PITCH
3
安全上のご注意
火災・感電・傷害を防止するには
以下の指示を必ず守ってください
取扱いを誤った場合に、使用者が
傷害を負う危険が想定される場合
および物的損害のみの発生が想定
される内容を表わしています。
※物的損害とは、家屋・家財およ
び家畜・ペットにかかわる拡大
損害を表わしています。
取扱いを誤った場合に、使用者が
死亡または重傷を負う可能性が想
定される内容を表わしています。
警告
注意
注意の意味について警告と
図記号の例
●
は、強制（必ずすること）を表わしています。
具体的な強制内容は、
●
の中に描かれています。
左図の場合は、「電源プラグをコンセントから抜
くこと」を表わしています。
は、注意（危険、警告を含む）を表わしていま
す。
具体的な注意内容は、 の中に描かれています。
左図の場合は、「一般的な注意、警告、危険」を
表わしています。
は、禁止（してはいけないこと）を表わしてい
ます。
具体的な禁止内容は、 の中に描かれています。
左図の場合は、「分解禁止」を表わしています。
31
●この機器を使用する前に、以下の指示と
...
...
...
...
警告
取扱説明書をよく読んでください。
......................................................................................................
● この機器およびACアダプターを分解した
り、改造したりしないでください。
......................................................................................................
●修理／部品の交換などで、取扱説明書に
書かれていないことは、絶対にしないで
ください。必ずお買い上げ店またはロー
ランド・サービスに相談してください。
......................................................................................................
32
●次のような場所での使用や保存はしない
でください。
○ 温度が極端に高い場所（直射日光の当
たる場所、暖房機器の近く、発熱する
機器の上など）
○ 水気の近く（風呂場、洗面台、濡れた
床など）や湿度の高い場所
○ホコリの多い場所
○振動の多い場所
...................................................................................................
●この機器の設置には、ローランドが推奨
するシンバル・ホルダー・セット（型
番：MDY-7）を使用してください（P.22）。
...................................................................................................
●この機器を、ぐらついた台の上や傾いた
場所に設置しないでください。必ず安定
した水平な場所に設置してください。
...................................................................................................
●ACアダプターは、必ず指定のもの（PSA100）を、AC100Vの電源で使用してくだ
さい。
...................................................................................................
●電源コードを無理に曲げたり、電源コー
...
...
...
ドの上に重いものを載せたりしないでく
ださい。電源コードに傷がつきます。
......................................................................................................
● この機器を単独で、あるいはヘッドホン、
アンプ、スピーカーと組み合わせて使用
した場合、設定によっては永久的な難聴
になる程度の音量になります。大音量で、
長時間使用しないでください。万一、聴
力低下や耳鳴りを感じたら、直ちに使用
をやめて専門の医師に相談してください。
......................................................................................................
●この機器に、異物（燃えやすいもの、硬
貨、針金など）や液体（水、ジュースな
ど）を絶対に入れないでください。
......................................................................................................
●次のような場合は、直ちに電源を切って
ACアダプターをコンセントから外し、お
買い上げ店またはローランド・サービス
に修理を依頼してください。
○ACアダプター本体や電源コードが破損
したとき
○異物が内部に入ったり、液体がこぼれ
たりしたとき
○機器が（雨などで）濡れたとき
○機器に異常や故障が生じたとき
...................................................................................................
●お子様のいるご家庭で使用する場合 、お
子様の取り扱いやいたずらに注意してく
ださい。必ず大人のかたが、監視／指導
してあげてください。
...................................................................................................
●この機器を落としたり、この機器に強い
衝撃を与えないでください。
...................................................................................................
33
●電源は、タコ足配線などの無理な配線を
...
...
...
...
注意
しないでください。特に、電源タップを
使用している場合、電源タップの容量
（ワット／アンペア）を超えると発熱し、
コードの被覆が溶けることがあります。
......................................................................................................
●外国で使用する場合は、お買い上げ店ま
たはローランド・サービスに相談してく
ださい。
......................................................................................................
●電池は、充電、加熱、分解したり、または
火や水の中に入れたりしないでください。
......................................................................................................
● この機器とACアダプターは、風通しのよ
い、正常な通気が保たれている場所に設
置して、使用してください。
...................................................................................................
● ACアダプターを機器本体やコンセントに
抜き差しするときは、必ずACアダプター
の本体やプラグを持ってください。
...................................................................................................
● 長時間使用しないときは 、ACアダプター
をコンセントから外してください。
...................................................................................................
●接続したコードやケーブル類は、繁雑に
ならないように配慮してください。特に、
コードやケーブル類は、お子様の手が届
かないように配慮してください。
...................................................................................................
34
●この機器の上に乗ったり、機器の上に重
...
...
いものを置かないでください。
......................................................................................................
● 濡れた手でACアダプターの本体やプラグ
を持って、機器本体やコンセントに抜き
差ししないでください。
......................................................................................................
● この機器を移動するときは、ACアダプタ
ーをコンセントから外し、外部機器との
接続を外してください。
......................................................................................................
●お手入れをするときには、電源を切って
ACアダプターをコンセントから外してく
ださい（P.10）。
......................................................................................................
●落雷の恐れがあるときは、早めにACアダプ
ターをコンセントから外してください。
......................................................................................................
●電池の使いかたを間違えると、破裂した
り、液漏れしたりします。次のことに注
意してください（P.20）。
○電池の+と-を間違えないように、指示
どおり入れてください。
○長時間使用しないときは、電池を取り
出しておいてください。
○液漏れを起こした場合は、柔らかい布
で電池ケースについた液をよくふきと
ってから新しい電池を入れてください。
また、漏れた液が身体についた場合は、
皮膚に炎症を起こす恐れがあります。
また眼に入ると危険ですのですぐに水
でよく洗い流してください。
○電池を、金属性のボールペン、ネックレ
ス、ヘアピンなどと一緒に携帯したり、
保管したりしないでください。
...................................................................................................
●使用済みの電池は、あなたの地域のゴミ
分別収集のしかたに従って、捨ててくだ
さい。
...................................................................................................
35
発売元：ローランド株式会社
36
SE000045 4*SK
Loading...
