取扱説明書
このたびは、ローランド・ギター・アンプ CUBE-15X をお買い上げいただきまして、
まことにありがとうございます。
この機器を正しくお使いいただくために、ご使用前に
•
安全上のご注意（P.2 〜 4）
使用上のご注意（P.4）
•
をよくお読みください。
また、この機器の優れた機能を十分にご理解いただくためにも、この取扱説明書をよ
くお読みください。取扱説明書は必要なときにすぐに見ることができるよう、手元に
置いてください。
主な特長
● 15W 出力、20cm（8 インチ）スピーカー搭載の小型高性能ギター・アンプです。
「クリーン」と「リード」のチャンネル切り換えが可能です。
●「リード・チャンネル」では、オーバードライブ、ディストーション、メタル、メタ
ル・スタックの 4 種類の歪みサウンドが得られます。
● パワー・スクイーザー機能を搭載しています。ワンタッチで最大出力を 15W から
2W へ絞ることができます。オンにすると自宅で扱いやすい 2W 出力で、大音量で
鳴らした時のパワー・アンプの歪みサウンド再現や、音量にかかわらずに気持ちの
よいサウンドを表現することが可能です。
● イコライザーには、操作しやすい 3 バンド・タイプ（ベース／ミドル／トレブル）
を採用しています。
● レコーディングでの使用に便利な「レコーディング・アウト端子」を装備していま
す。さらにヘッドホン端子としても機能します。
● 練習での使用に便利な「外部入力端子」を装備しています。CD プレーヤーや MP3
プレイヤーの音と一緒に演奏することができます。
©
2006 ローランド株式会社
本書の一部、もしくは全部を無断で複写・転載することを禁じます。
安全上のご注意
安全上のご注意
火災・感電・傷害を防止するには
このマークは、注意喚起シンボルです。取扱説明書
などに、一般的な注意、警告、危険の説明が記載さ
れていることを表わしています。
このマークは、機器の内部に絶縁されていない「危
険な電圧」が存在し、感電の危険があることを警
告しています。
マークについて この機器に表示されているマークには、次のような意味があります。
以下の指示を必ず守ってください
図記号の例
取扱いを誤った場合に、使用者が
傷害を負う危険が想定される場合
および物的損害のみの発生が想定
される内容を表わしています。
※物的損害とは、家屋・家財およ
び家畜・ペットにかかわる拡大
損害を表わしています。
取扱いを誤った場合に、使用者が
死亡または重傷を負う可能性が想
定される内容を表わしています。
●は、強制（必ずすること）を表わしています。
具体的な強制内容は、
●の中に描かれています。
左図の場合は、「電源プラグをコンセントから抜
くこと」を表わしています。
警告
注意
注意の意味について警告と
は、注意（危険、警告を含む）を表わしていま
す。
具体的な注意内容は、 の中に描かれています。
左図の場合は、「一般的な注意、警告、危険」を
表わしています。
は、禁止（してはいけないこと）を表わしてい
ます。
具体的な禁止内容は、 の中に描かれています。
左図の場合は、「分解禁止」を表わしています。
注意：
感電防止のため、パネルやカバーを外さないでください。
この機器の内部には、お客様が修理／交換できる部品
はありません。
修理は、お買い上げ店またはローランド・サービスに
依頼してください。
注意
感電の恐れがあります。
キャビネットをあけないでください。
警告
001
● この機器を使用する前に、以下の指示と取扱説
明書をよく読んでください。
..............................................................................................................
002a
● この機器を分解したり、改造したりしないでく
ださい。
..............................................................................................................
003
● 修理／部品の交換などで、取扱説明書に書かれ
ていないことは、絶対にしないでください。必
ずお買い上げ店またはローランド・サービスに
相談してください。
..............................................................................................................
警告
2
004
● 次のような場所での使用や保存はしないでくだ
さい。
○ 温度が極端に高い場所（直射日光の当たる場
所、暖房機器の近く、発熱する機器の上など）
○ 水気の近く（風呂場、洗面台、濡れた床など）
や湿度の高い場所
○ 雨に濡れる場所
○ ホコリの多い場所
○ 振動の多い場所
..............................................................................................................
007
● この機器を、ぐらつく台の上や傾いた場所に設
置しないでください。必ず安定した水平な場所
に設置してください。
..............................................................................................................
008a
● 電源プラグは、必ず AC100V の電源コンセント
に差し込んでください。
..............................................................................................................
警告
警告
注意
009
● 電源コードを無理に曲げたり、電源コードの上
に重いものを載せたりしないでください。電源
コードに傷がつき、ショートや断線の結果、火
災や感電の恐れがあります。
..............................................................................................................
010
● この機器を単独で、あるいはヘッドホン、アン
プ、スピーカーと組み合わせて使用した場合、設
定によっては永久的な難聴になる程度の音量に
なります。大音量で、長時間使用しないでください。万
一、聴力低下や耳鳴りを感じたら、直ちに使用をやめて専
門の医師に相談してください。
..............................................................................................................
011
● この機器に、異物（燃えやすいもの、硬貨、針
金など）や液体（水、ジュースなど）を絶対に
入れないでください。
..............................................................................................................
012a
● 次のような場合は、直ちに電源を切って電源
コードをコンセントから外し、お買い上げ店ま
たはローランド・サービスに修理を依頼してく
ださい。
○ 電源コードやプラグが破損したとき
○ 煙が出たり、異臭がしたとき
○ 異物が内部に入ったり、液体がこぼれたりしたとき
○ 機器が（雨などで）濡れたとき
○ 機器に異常や故障が生じたとき
..............................................................................................................
013
● お子様のいるご家庭で使用する場合、お子様の
取り扱いやいたずらに注意してください。必ず
大人のかたが、監視／指導してあげてください。
..............................................................................................................
014
● この機器を落としたり、この機器に強い衝撃を
与えないでください。
..............................................................................................................
015
● 電源は、タコ足配線などの無理な配線をしない
でください。特に、電源タップを使用している
場合、電源タップの容量（ワット／アンペア）を
超えると発熱し、コードの被覆が溶けることがあります。
..............................................................................................................
016
● 外国で使用する場合は、お買い上げ店または
ローランド・サービスに相談してください。
..............................................................................................................
026
● 本機の上に水の入った容器（花びんなど）、殺 虫
剤、香水、アルコール類、マニキュア、スプレー
缶などを置かないでください。また、表面に付
着した液体は、すみやかに乾いた柔らかい布で拭き取って
ください。
..............................................................................................................
設置について
351
● この機器の近くにパワー・アンプなどの大型トランスを持つ
機器があると、ハム（うなり）を誘導することがあります。
この場合は、この機器との間隔や方向を変えてください。
352b
● 携帯電話などの無線機器を本機の近くで使用すると、着
信時や発信時、通話時に本機から雑音が出ることがあり
ます。この場合は、それらの機器を本機から遠ざけるか、
もしくは電源を切ってください。
354b
● 直射日光の当たる場所や、発熱する機器の近く、閉め
切った車内などに放置しないでください。また、至近距
離から照らす照明器具（ピアノ・ライトなど）や強力な
スポット・ライトで長時間同じ位置を照射しないでくだ
さい。変形、変色することがあります。
355b
● 極端に温湿度の違う場所に移動すると、内部に水滴がつ
く（結露）ことがあります。そのまま使用すると故障の
原因になりますので、数時間放置し、結露がなくなって
から使用してください。
356
● 本機の上にゴム製品やビニール製品などを長時間放置し
ないでください。変形、変色することがあります。
359
● 本機にシールなどを貼らないでください。はがす際に外
装の仕上げを損なうことがあります。
360
● 設置条件（設置面の材質、温度など）によっては本機の
ゴム足が、設置した台などの表面を変色または変質させ
ることがあります。
ゴム足の下にフェルトなどの布を敷くと、安心してお使
いいただけます。この場合、本機が滑って動いたりしな
いことを確認してからお使いください。
101a
● この機器は、風通しのよい、正常な通気が保た
れている場所に設置して、使用してください。
..............................................................................................................
102a
● 電源コードをコンセントに抜き差しするとき
は、必ず電源プラグを持ってください。
..............................................................................................................
103a
● 定期的に電源プラグを抜き、乾いた布でゴミや
ほこりを拭き取ってください。また、長時間使
用しないときは、電源プラグをコンセントから
外してください。電源プラグとコンセントの間にゴミやほ
こりがたまると、絶縁不良を起こして火災の原因になりま
す。
..............................................................................................................
104
● 接続したコードやケーブル類は、繁雑にならな
いように配慮してください。特に、コードやケー
ブル類は、お子様の手が届かないように配慮し
てください。
..............................................................................................................
3
注意
注意
106
● この機器の上に乗ったり、機器の上に重いもの
を置かないでください。
109a
● お手入れをするときには、電源を切って電源プ
ラグをコンセントから外してください。
..............................................................................................................
107a
● 濡れた手で電源コードのプラグを持って、コン
セントに抜き差ししないでください。
..............................................................................................................
108a
● この機器を移動するときは、電源プラグをコン
セントから外し、外部機器との接続を外してく
ださい。
..............................................................................................................
..............................................................................................................
110a
● 落雷の恐れがあるときは、早めに電源プラグを
コンセントから外してください。
..............................................................................................................
119
● 本体側面の金属部分は高温になりますので、や
けどしないよう注意してください。
..............................................................................................................
使用上のご注意
2 〜 4 ページに記載されている「安全上のご注意」以外に、次のことに注意してください。
電源について
301
● 本機を冷蔵庫、洗濯機、電子レンジ、エアコンなどのイ
ンバーター制御の製品やモーターを使った電気製品が接
続されているコンセントと同じコンセントに接続しない
でください。電気製品の使用状況によっては、電源ノイ
ズにより本機が誤動作したり、雑音が発生する恐れがあ
ります。電源コンセントを分けることが難しい場合は、
電源ノイズ・フィルターを取り付けてください。
307
● 接続するときは、誤動作やスピーカーなどの破損を防ぐ
ため、必ずすべての機器の電源を切ってください。
308
● 電源スイッチを切った後、本機上の LED は消えますが、
これは主電源から完全に遮断されているわけではありま
せん。完全に電源を切る必要があるときは、この機器の
電源スイッチを切った後、コンセントからプラグを抜い
てください。そのため、電源コ−ドのプラグを差し込む
コンセントは、この機器にできるだけ近い、すぐ手の届
くところのものを使用してください。
お手入れについて
401a
● 通常のお手入れは、柔らかい布で乾拭きするか、堅く
絞った布で汚れを拭き取ってください。汚れが激しいと
きは、中性洗剤を含んだ布で汚れを拭き取ってから、柔
らかい布で乾拭きしてください。
402
● 変色や変形の原因となるベンジン、シンナーおよびアル
コール類は、使用しないでください。
修理について
451a
● お客様がこの機器を分解、改造された場合、以後の性能
について保証できなくなります。また、修理をお断りす
る場合もあります。
453a
● 当社では、この製品の補修用性能部品（製品の機能を維
持するために必要な部品）を、製造打切後 6 年間保有し
ています。この部品保有期間を修理可能の期間とさせて
いただきます。なお、保有期間が経過した後も、故障箇
所によっては修理可能の場合がありますので、お買い上
げ店、または最寄りのローランド・サービスにご相談く
ださい。
その他の注意について
553
● 故障の原因になりますので、ボタン、つまみ、入出力端
子などに過度の力を加えないでください。
556
● ケーブルの抜き差しは、ショートや断線を防ぐため、プ
ラグを持ってください。
557
● この機器は多少発熱することがありますが、故障ではあ
りません。
558a
● 音楽をお楽しみになる場合、隣近所に迷惑がかからないよ
うに、特に夜間は、音量に十分注意してください。ヘッド
ホンを使用すれば、気がねなくお楽しみいただけます。
559a
● 輸送や引っ越しをするときは、この機器が入っていたダ
ンボール箱と緩衝材、または同等品で梱包してください。
559c
● この機器が入っていた梱包箱や緩衝材を廃棄する場合、
各市町村のゴミの分別基準に従って行ってください。
562
● 接続には、当社ケーブル（PCS シリーズなど）をご使用
ください。他社製の接続ケーブルをご使用になる場合は、
次の点にご注意ください。
○ 接続ケーブルには抵抗が入ったものがあります。本機
との接続には、抵抗入りのケーブルを使用しないでく
ださい。音が極端に小さくなったり、全く聞こえなく
なる場合があります。ケーブルの仕様につきまして
は、ケーブルのメーカーにお問い合わせください。
4
● 運搬／収納時には、AC コードを本体背面のコード・
フックに巻き付けてください。

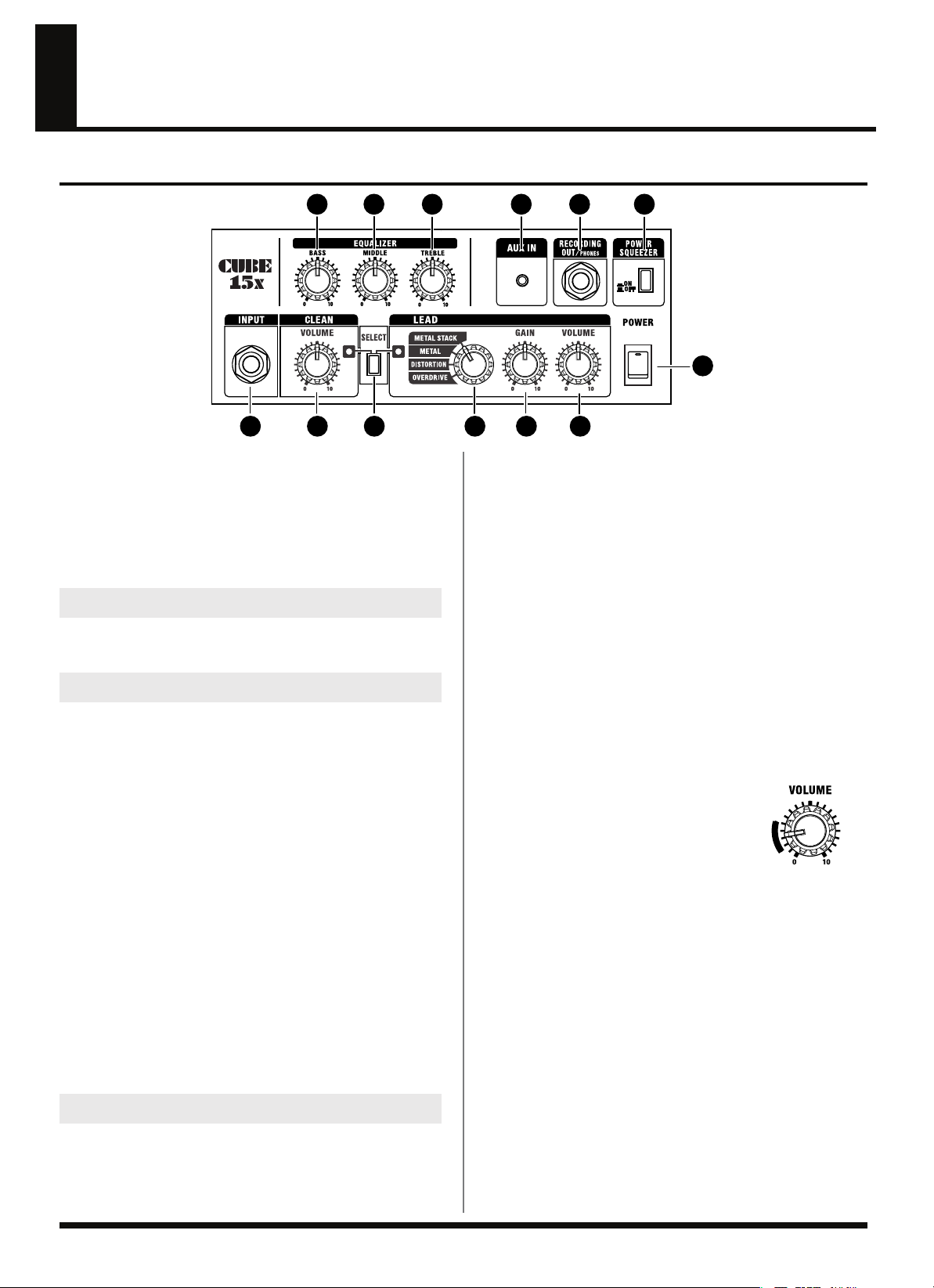

各部の名称と働き
コントロール・パネル
fig.01-01
7
8
9
10 11
12
13
1
3
2 6
1. INPUT（インプット）ジャック
ギターを接続します。
SELECT（セレクト）スイッチ
2.
CLEAN チャンネルと LEAD チャンネルを切り換えます。
選ばれているチャンネルは、インジケーターの色（CLEAN：
緑、LEAD：赤）で確認できます。
CLEAN（クリーン）チャンネル
3. VOLUME（ボリューム）つまみ
CLEAN チャンネルの音量を調節します。
LEAD（リード）チャンネル
4. タイプ・スイッチ
次の 4 種類のタイプを選ぶことができます。
OVERDRIVE（オーバードライブ）
アンプのボリュームをフルにしたようなナチュラルな歪み
サウンドです。
DISTORTION（ディストーション）
OVERDRIVE に比べハードな歪みサウンドです。
METAL（メタル）
DISTORTION よりさらに歪み具合が深く、ロング・サステ
インが得られるサウンドです。
METAL STACK（メタル・スタック）
METAL を 2 段積みスピーカー・ボックスで鳴らしたよう
なファットなサウンドです。
5. GAIN（ゲイン）つまみ
LEAD チャンネルの歪み量を調節します。
6. VOLUME（ボリューム）
LEAD チャンネルの音量を調節します。
EQUALIZER（イコライザー）
7. BASS（ベース）つまみ
低音域の音質を調節します。
8. MIDDLE（ミドル）つまみ
中音域の音質を調節します。
4
5
9. TREBLE（トレブル）つまみ
高音域の音質を調節します。
※ BASS/MIDDLE/TREBLE つまみをすべて 0 にすると音
は鳴りません。
10
.
AUX IN ジャック
CD プレーヤーや MP3 プレーヤーなどの機器を接続し、ギ
ターと同時に鳴らすことができます。ステレオ・タイプの
ミニ・プラグで接続できます。ただしスピーカー、
RECORDING OUT/PHONES の出力はモノラルです。
※ 音量設定は、接続機器側で調節してください。
※ AUX IN ジャックからの入力音にもパワー・スクイーザー
機能は働きます。
11
. RECORDING OUT/PHONES
（レコーディング・アウト／ヘッドホン）
ジャック
RECORDING OUT 使用の場合
モノラルの標準プラグを接続して
使用してください。RECORDING
OUT の音量は、CLEAN チャンネ
ルまたは LEAD チャンネルの
VOLUME つまみを図の位置に合わ
せると、設定しやすくなります。
PHONES（ヘッドホン）使用の場合
ヘッドホンを接続します。
※ RECORDING OUT/PHONES ジャック使用時、本体のス
ピーカーは鳴りません。
.POWER SQUEEZER
12
（パワー・スクイーザー）スイッチ
パワー・スクイーザー機能をオンにすると、パワー・アン
プの出力を 2W に絞ることができます。
オンにすると、自宅で扱いやすい 2W 出力でパワー・アン
プを大音量で鳴らした時の音質保持や、音質バランスの
整ったサウンドを表現することができます。
. 電源スイッチ
13
電源をオン / オフします。
※ この機器は回路保護のため、電源をオンしてからしばら
くは動作しません。
5
接続のしかた
CD/MP3プレーヤーなど
エレキ・ギター
レコーダーなど
以下の図を参考に、CUBE-15Xとその他の機器を接続します。
電源の入れかた／切りかた
正しく接続したら、必ず次の手順で電源を投入してください。
手順を間違えると、誤動作をしたりスピーカーなどが破損す
る恐れがあります。
1.
CUBE-15X および各接続機器の音量つまみがすべて 0 に
なっていることを確認します。
2.
CUBE-15X の INPUT ジャック、AUX INジャックに接続さ
れている機器の電源を入れます。
3.
CUBE-15X の電源を入れます。
CUBE-15X の RECORDING OUT/PHONES ジャックに接
4.
続している機器があれば、機器の電源を入れます。
各機器の音量を調節します。
5.
6.
電源を切るときは、各機器の音量を絞ってから、電源を
入れるときと逆の手順で電源を切ります。
※ この機器は回路保護のため、電源をオンにしてからしば
らくは動作しません。また急に大音量が出ることを防ぐ
ため、必ず音量を絞ってから電源をオンにしてください。
電源をオン／オフするときにスピーカーから音がするこ
とがありますが故障ではありません。
※ 他の機器と接続するときは、誤動作やスピーカーなどの
破損を防ぐため、必ずすべての機器の音量を絞った状態
で電源を切ってください。
※ 接続時には、CUBE-15X の VOLUME つまみを 0 にして
ください。
※ 抵抗入りの接続ケーブルを使用すると、インプットに接
続した機器の音量が小さくなることがあります。このと
きは、抵抗の入っていない接続ケーブル（ローランド：
PCS シリーズなど）をご使用ください。
6
主な仕様
CUBE-15X
● 定格出力
15 W
● 規定入力レベル
インプット（クリーン・チャンネル）：-10dBu/1MΩ
AUX イン：-10dBu
● スピーカー
20 cm
● コントロール
電源スイッチ
セレクト・スイッチ
パワー・スクイーザー・スイッチ
〈クリーン・チャンネル〉
ボリュームつまみ
〈リード・チャンネル〉
タイプ・スイッチ（オーバードライブ／ディストーショ
ン／メタル／メタル・スタック）
ゲインつまみ
ボリュームつまみ
〈イコライザー〉
ベースつまみ
ミドルつまみ
トレブルつまみ
● インジケーター
クリーン・チャンネル
リード・チャンネル
● 接続端子
インプット・ジャック
AUX イン・ジャック
レコーディング・アウト／ヘッドホン・ジャック
●電源
AC 100 V（50/60 Hz）
● 消費電力
18 W
● 外形寸法
335（幅）x 240（奥行き）x 335（高さ）mm
●質量
7.1kg
● 付属品
取扱説明書
サービスの窓口
※ 0 dBu ＝ 0.775 Vrms
製品の仕様および外観は、改良のため予告なく変更する
ことがあります。
7
取扱説明書の英語版（有料）をご希望の方は、販売店にお問い合わせください。
If you should require an English Owner’s Manual (at a modest fee), please contact an authorized Roland distributor.
SD000898 1*DH
xxxxxxxx ’03-xx-1x
