RIDGID SP-500P User Manual

Sump Pump
Ridge T ool Company/Elyria, Ohio, U.S.A.
122
SP-500P
Ref. Catalog
No.
No. Description
1 88462 Motor Kit 2 88467 Float and Guide Kit 3 88472 Volute Kit 4 88477 Pump Top Housing with Bearing and Column 5 88482 Impeller Kit 6 88487 Switch Kit
NOTE:Order parts by Catalog Number only.
DO NOT order by Reference Number.
Ref. Catalog
No.
No. Description
1 90207 Motor Assembly 2 90212 Gasket 3 90217 Mechanical Seal 4 90222 Impeller 5 90227 Impeller Nut 6 90232 Volute 7 90237 Power Cord Assembly 8 90242 Switch Housing
9 90247 O-Ring Seal 10 90252 Pressure Switch 11 90257 Retainer Ring and Screen
2
1
4
3
65
Submersible Sump Pump
SP-1000
1
9
8
7
5
4
3
2
6
10
11
Pedestal Sump Pump
Sump Pump
Ridge T ool Company/Elyria, Ohio, U.S.A.
123
Ref. Catalog Catalog Catalog Catalog
No.
No. No. No. No. Description
1 88557 N/A 88557 88557 Float Kit 2 88562 N/A 88562 N/A Switch/Top Assembly 3 N/A N/A N/A 88572 Alarm Top Assembly/Switch 4 N/A 88567 N/A N/A Top Assembly/Diaphragm 5 88577 88577 88582 88582 Stator 6 88587 88587 88592 88592 Lower Bracket/Rotor 7 88597 88597 88597 88597 Cast Iron Impeller 8 88602 90382 88602 88602 Cast Iron Volute
6
1
2
3
4
5
7
8
NOTE:Order parts by Catalog Number only.
DO NOT order by Reference Number.
SP330
SP500A
SP500
SP330D
SP-330
SP-330D
SP-500
SP-500A
Ref. Catalog
No.
No. Description
1 90132 Tee Fitting 2 90137 Battery Box with Strap 3 90142 Charger 4 90147 Control Box 5 90152 Pump 6 90157 Flapper Valve 7 90162 Hose Clamp 8 90167 Float Switch
Battery Back Up Sump Pump
BB-12V
8
4
6
5
7
3
1
2
Submersible Sump Pump

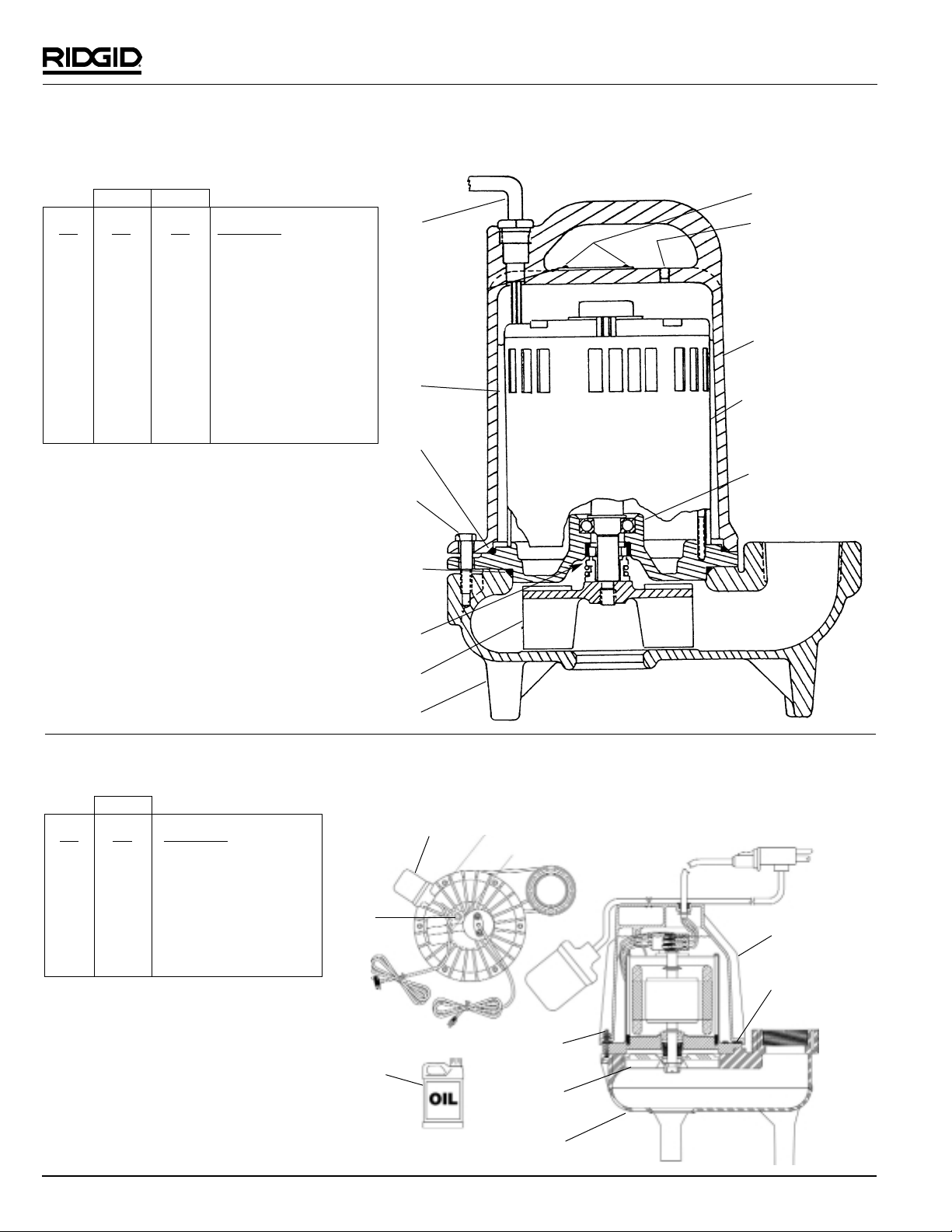

Sewage Pump
Ridge T ool Company/Elyria, Ohio, U.S.A.
124
Ref. Catalog Catalog
No.
No. No. Description
Motor .4 H.P.
1 90312 90317 Motor .6 H.P.
Impeller .4 H.P. 2 90322 90327 Impeller .6 H.P. 3 90332 90332 Volute 4 90337 90337 Seal Plate 5 90342 90342 Motor Housing 6 90347 90347 Bolt, Hx. Hd. 3/8- 16 x .75 7 90352 90352 Bolt, Hx. Hd. 3/8- 16 x 1.50 8 90357 90357 Square Ring Gasket 9 90362 90362 O-Ring Gasket
10 90367 90367 Drive Screw #2 x .18 11 90372 90372 Power Supply Cord 12 90297 90297 Dielectric Oil-Pint 13 90307 90307 Pipe Plug 14 90377 90377 Shaft Seal Assembly
NOTE:Order parts by Catalog Number only.
DO NOT order by Reference Number.
SEC-400
SEC-600
11
4
12
1
5
10
13
2
14
8
6 7
9
3
Sewage Pump
SEP-500
Ref. Catalog
No.
No. Description
1 90262 Motor/Power Cord 2 90267 #10-24 Hex Nut 3 90272 #10 Split Lock Washer 4 90277 #10 Lock Washer 5 90282 Motor housing gasket 6 90287 Impeller 7 90292 Volute 8 90297 1 Pint Dielectric Oil 9 90302 Mechanical Switch
10 90307 1/4NPT Plug
SEP-500
2 3 4
5
1
10
9
7
6
8
SEC-400 SEC-600
Utility Pump
Ridge T ool Company/Elyria, Ohio, U.S.A.
125
TP-1000
Ref. Catalog
No.
No. Description
1 90207 Motor Assembly Kit 2 90212 Volute Gasket Kit 3 90217 Shaft Seal Kit 4 90222 Impeller Kit 5 90232 Volute Kit
NOTE:Order parts by Catalog Number only.
DO NOT order by Reference Number.
1
5
4
3
2
Utility Pump
Ridge T ool Company/Elyria, Ohio, U.S.A.
126
TP-250
Ref. Catalog
No.
No. Description
1 90172 Power Cord Kit 2 90177 Discharge Fitting Kit 3 90182 Outer Housing with O-Ring Kit 4 90187 Impeller Kit 5 90192 Volute Gasket Kit 6 90197 Volute Cover with screen Kit
Not Shown
90202 Motor Kit
NOTE:Order parts by Catalog Number only.
DO NOT order by Reference Number.
1
6
5
4
3
2

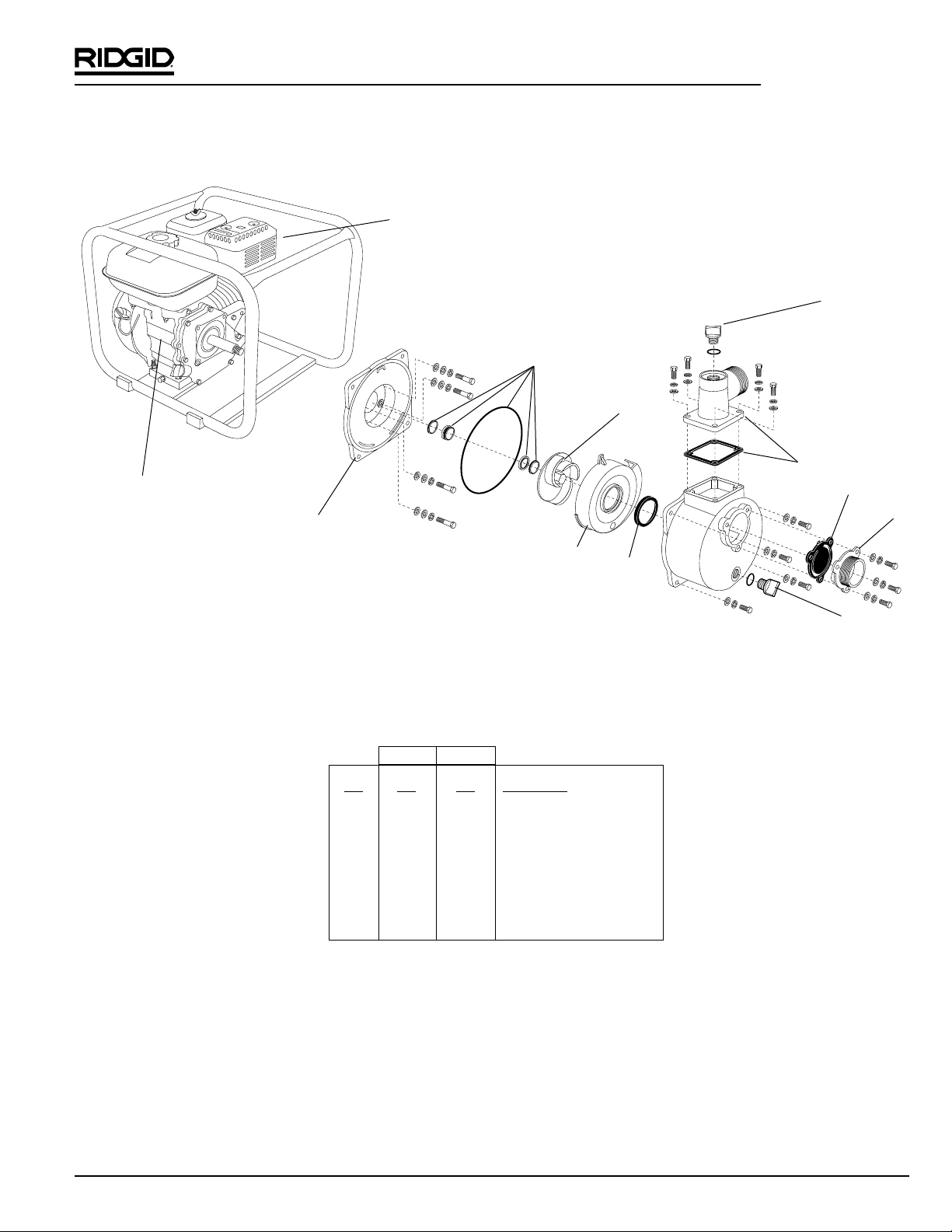

Transfer Pump
Ridge T ool Company/Elyria, Ohio, U.S.A.
127
TP-4000 TP-5000
Ref. Catalog Catalog No.
No. No. Description
1 88492 88497 Engine 2 88502 88507 Shaft Seal Kit 3 88512 88517 Suction Flange 4 88522 88527 Flapper Check Valve 5 88532 88537 Discharge Flange Kit 6 88542 88542 Drain/Fill Plug 7 88547 88552 Impeller 8 16743 16748 Wear Plate 9 16753 16758 Volute Seal
10* 16763 16768 Seal Plate (TX2)
11 16773 16778 Seal Plate (WKT2)
TP-4000
TP-5500
1
4
5
6
2
7
3
6
10*
9
8
*
Motor Housing
Identifcation
* Refer to Motor Housing Identification (TX2 or WKT2) For
Proper Seal Plate. Seal Plates Are Not Interchangable.
