Ricoh SP 100 e Users Guide [fr]

Manuel utilisateur

Guide utilisateur

Pour une utilisation correcte et en toute sécurité, veillez à bien lire les "Consignes de sécurité" avant d'utiliser l'appareil.

TABLE DES MATIÈRES

1. Présentation de l'appareil

Comment lire ce manuel.....................................................................................................................................3

Introduction.....................................................................................................................................................3

Interdiction prévue par la loi.........................................................................................................................3

Clause de non-responsabilité........................................................................................................................3

Informations propres aux modèles....................................................................................................................4

Guide des composants.......................................................................................................................................5

Extérieur..........................................................................................................................................................5

Intérieur...........................................................................................................................................................6

Installation du pilote et du logiciel.....................................................................................................................7

Installation du pilote d'impression.................................................................................................................7

Actualiser ou supprimer le pilote d'impression.............................................................................................7

Installation de Smart Organizing Monitor...................................................................................................8

Qu'est-ce queSmart Organizing Monitor ?......................................................................................................9

2. Chargement du papier

Papier pris en charge.......................................................................................................................................11

Types de papier non recommandés...............................................................................................................12

Zone imprimable..............................................................................................................................................13

Chargement de papier....................................................................................................................................14

Définition du type de papier et du format de papier à l'aide de Smart Organizing Monitor...............16

3. Impression de documents

Fonctionnement de base..................................................................................................................................19

Impression sur les deux côtés des feuilles..................................................................................................20

Annulation d'un travail d'impression..........................................................................................................21

En cas de non concordance du papier..........................................................................................................22

Poursuivre l'impression avec du papier dépareillé...................................................................................22

Réinitialisation du travail d'impression.......................................................................................................22

4. Configurer l'appareil en utilisant Smart Organizing Monitor

Vérification des informations système.............................................................................................................23

Vérification des informations d'état............................................................................................................23

Impression de la page de configuration....................................................................................................24

Définition des paramètres de l'appareil.........................................................................................................25

Onglet Paramètres.......................................................................................................................................25

Mise à jour du firmware..................................................................................................................................26

5. Entretien de l'appareil

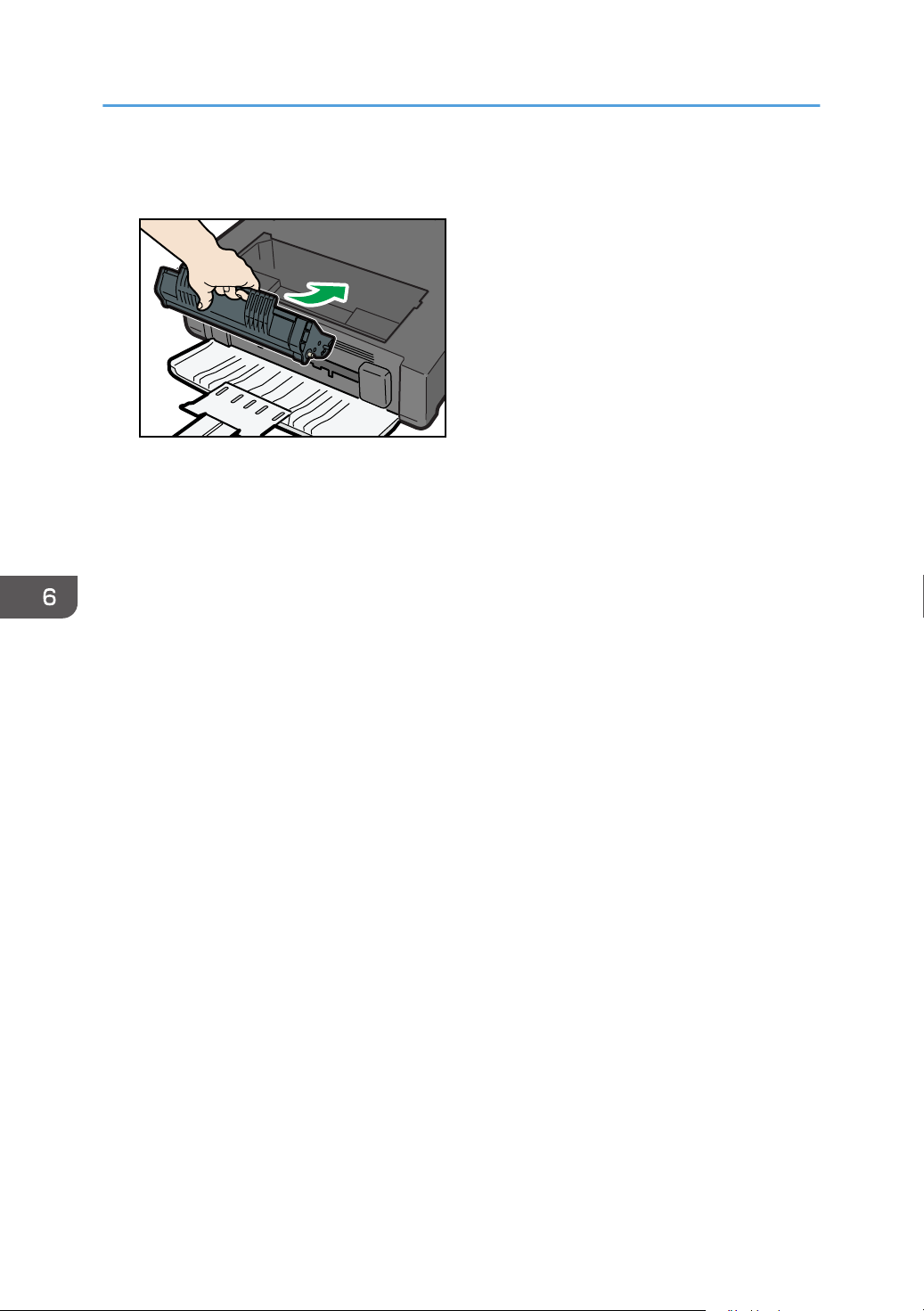

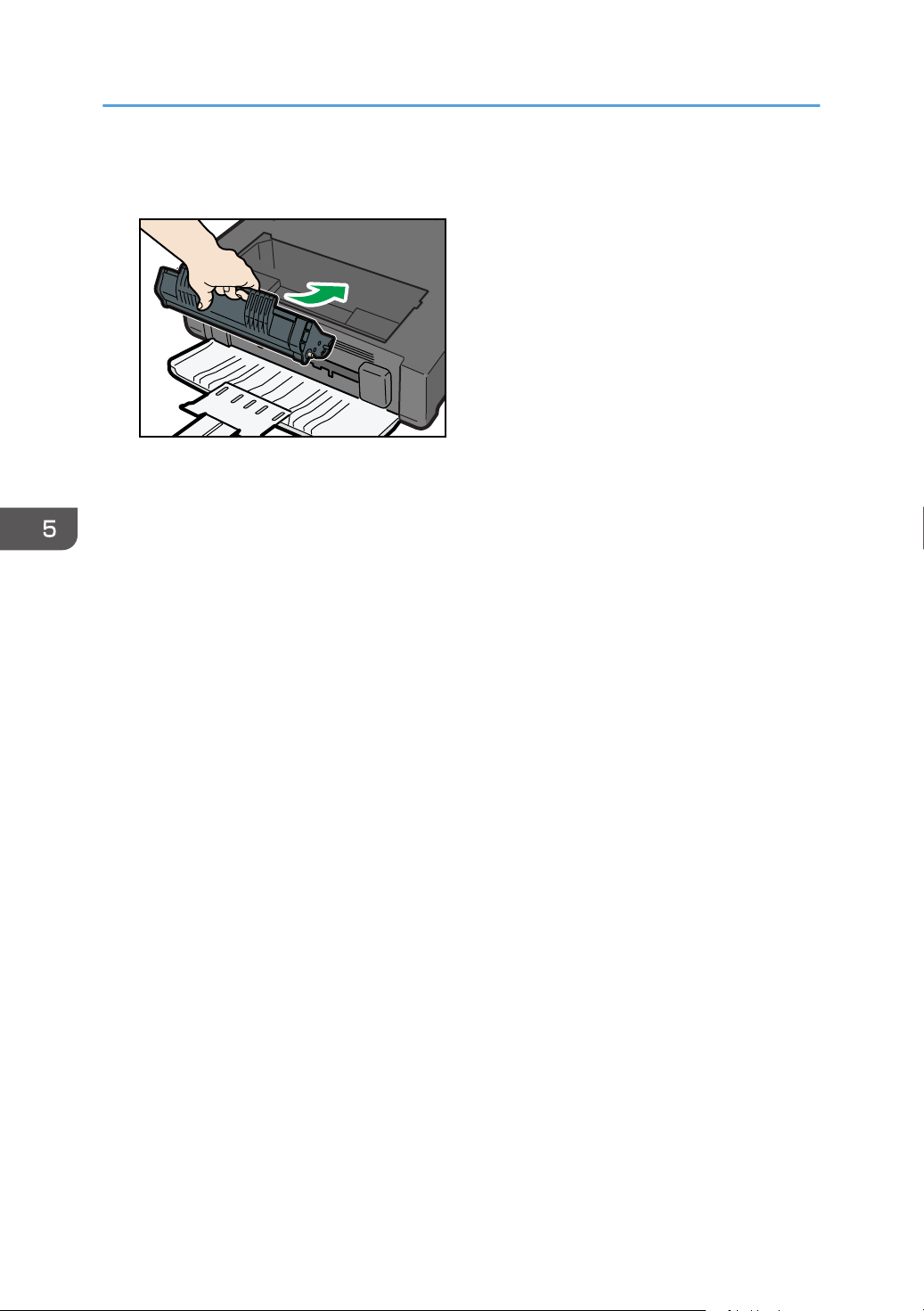

Remplacement de la cartouche d'impression................................................................................................27

Précautions lors du nettoyage.........................................................................................................................29

Nettoyage de l'intérieur de l'appareil............................................................................................................30

6. Dépannage

Problèmes fréquents.........................................................................................................................................31

Problèmes d'alimentation papier....................................................................................................................32

Suppression des incidents d'impression.....................................................................................................33

Problèmes de qualité d'impression.................................................................................................................37

Vérification de l'état de l'appareil..............................................................................................................37

Problèmes d'imprimante..................................................................................................................................38

Les positions d'impression ne correspondent pas aux positions affichées..............................................39

des messages d'erreur et d'état s'affichent sur le Smart Organizing Monitor.............................................40

7. Annexe

Remarques relatives au toner..........................................................................................................................43

Déplacement et transport de l'imprimante.....................................................................................................44

Mise au rebut...............................................................................................................................................44

Où vous renseigner......................................................................................................................................44

Consommables.................................................................................................................................................45

Cartouche d'impression...............................................................................................................................45

Caractéristiques de l'appareil.........................................................................................................................46

Fonction générale Caractéristiques............................................................................................................46

Caractéristiques de la fonction imprimante...............................................................................................47

Marques commerciales...................................................................................................................................48

INDEX.............................................................................................................................................................51

1. Présentation de l'appareil

Comment lire ce manuel

Introduction

Le présent manuel contient des instructions détaillées et des remarques relatives au fonctionnement et à l'utilisation de l'imprimante. Pour votre sécurité et votre bénéfice, veuillez lire attentivement le présent ainsi que les consignes de sécurité avant toute utilisation. Conservez ce manuel dans un endroit accessible afin de pouvoir le consulter rapidement.

Interdiction prévue par la loi

N'effectuez aucune copie ou impression de documents dont la reproduction est interdite par la loi. La copie ou l'impression des éléments suivants est généralement interdite par la loi : billets de banques, timbres fiscaux, obligations, certificats d'actions, traites bancaires, chèques,

passeports, permis de conduire. La liste ci-dessus n'est fournie qu'à titre indicatif et n'est pas exhaustive. Nous déclinons toute

responsabilité concernant son exhaustivité ou sa précision. En cas de questions concernant la légalité de copie ou d'impression de certains éléments, contactez votre conseiller juridique.

Clause de non-responsabilité

Le contenu de ce manuel peut être sujet à des modifications sans avertissement préalable. En aucun cas la société ne peut être tenue responsable de dommages directs, indirects, particuliers,

secondaires ou immatériels résultant du maniement ou du fonctionnement de l'appareil. Pour des documents de bonne qualité, le fournisseur recommande l'utilisation de son toner. Deux types d'unités de mesure sont employés dans ce manuel. Tout ou partie des illustrations ou des explications contenues dans ce manuel peuvent s'avérer différents

de votre produit, en raison d'une amélioration ou d'un changement apporté au produit.

CHZ966

1. Présentation de l'appareil

Informations propres aux modèles

Cette section explique comment identifier la région de l'appareil. L'appareil comporte sur sa partie arrière une étiquette située à l'emplacement indiqué ci-dessous. Cette

étiquette contient des informations qui indiquent l'appartenance géographique de l'appareil. Lisez-la.

Les informations suivantes sont spécifiques à la zone géographique. Lisez les informations figurant sous le symbole qui correspond à la zone géographique de l'appareil.

(principalement l'Europe et l'Asie)

Si l'étiquette contient les informations suivantes, votre appareil est un modèle de la région A :

• CODE XXXX -22, -27

• 220-240V (principalement l'Amérique du Nord)

Si l'étiquette contient les informations suivantes, votre appareil est un modèle de la région B :

• CODE XXXX -11, -17

• 120 V

• Les dimensions sont fournies dans ce manuel en deux unités de mesure : en mètre et en inch. Si

l'appareil est un modèle de la région A, reportez-vous aux mètres. Si l'appareil est un modèle de la région B, reportez-vous aux inches.

CHZ969

3 4 5

1 2

Guide des composants

Cette section présente les noms des différentes pièces sur le côté avant et le côté arrière de l'appareil et passe en revue leurs fonctions.

Extérieur

1. Capot de maintenance

Soulever ce capot pour remplacer des consommables ou résoudre un incident papier.

2. Magasin d'alimentation

Ce magasin peut contenir jusqu'à 50 feuilles de papier ordinaire.

3. Témoin d'alimentation

Ce témoin s'allume en bleu lorsque l'appareil est sous tension. Il clignote lorsqu'un travail d'impression est reçu et lorsque l'impression est en cours.

4. Touche [Alimentation]

Appuyer sur cette touche pour reprendre l'impression si elle a été interrompue en raison du manque de papier ou d'une erreur de paramètre papier.

5. Touche [Réinit. travail]

Appuyez sur cette touche pour annuler tout travail d'impression en cours.

6. Témoin d'alerte

Ce voyant s'allume en rouge lorsque l'appareil ne contient plus de papier ou lorsqu'il manque des consommables, lorsque les paramètres papier ne correspondent pas aux paramètres spécifiés par le pilote ou en présence d'autres dysfonctionnements.

CHZ004

1. Présentation de l'appareil

7. Extension du réceptacle

Tirer et étendre cette extension de réceptacle pour accueillir le papier en sortie.

8. Capot avant

Ouvrir ce capot pour extraire le réceptacle de sortie avant l'impression.

9. Port USB

Utiliser ce port pour connecter l'appareil à un ordinateur à l'aide d'un câble USB.

10. Capot du magasin

Relever ce capot et extraire le magasin d'alimentation papier pour charger le papier.

11. Connecteur d'alimentation

Connectez le cordon d'alimentation à cet endroit de l'appareil. Insérez l'autre extrêmité du cable dans une prise murale située à proximité.

12. Interrupteur d'alimentation

Utilisez cet interrupteur pour allumer et éteindre l'appareil.

Intérieur

1. Cartouche d'impression

Un consommable de remplacement requis pour imprimer sur le papier. Il doit être remplacé après avoir imprimé environ 2000 pages. Pour plus d'informations sur le remplacement de la cartouche, voir P.27 "Remplacement de la cartouche d'impression".

Installation du pilote et du logiciel

Vous pouvez installer le pilote nécessaire à cet appareil en utilisant le CD-ROM inclus. Les systèmes d'exploitation compatibles avec les pilotes et le logiciel pour cet appareil sont : Windows

XP/Vista/7 et Windows Server 2003/2003 R2/2008/2008 R2. La procédure dans cette section est un exemple basé sur Windows 7. La procédure réelle pourra varier

en fonction du système d'exploitation que vous utilisez.

• Assurez-vous de débrancher le câble USB de l'appareil et d'éteindre l'appareil avant de

commencer l'installation.

Installation du pilote d'impression

1. Fermez toutes les applications à l'exception de ce manuel.

2. Insérez le CD-ROM dans le lecteur.

3. Depuis le menu du CD-ROM, cliquez sur [Pilote d'impression DDST].

4. Suivez les instructions de l'assistant d'installation.

Actualiser ou supprimer le pilote d'impression

Actualiser le pilote d'impression

1. Dans le menu [Démarrer], cliquez sur [Périphériques et imprimantes].

2. Faites un clic droit sur l'icône de l'imprimante que vous voulez modifier, puis cliquez sur

[Propriétés de l'imprimante].

3. Cliquez sur l'onglet [Avancé].

4. Cliquez sur [Nouveau pilote...], puis sur [Suivant].

5. Cliquez sur [Disque fourni...].

6. Cliquez sur [Parcourir...], puis sélectionnez l'emplacement du pilote d'impression.

7. Cliquez sur [OK], puis précisez le modèle de l'imprimante.

8. Cliquez sur [Suivant].

9. Cliquez sur [Terminer].

10. Cliquez sur [OK] pour fermer la fenêtre des propriétés de l'imprimante.

11. Redémarrez votre ordinateur.

1. Présentation de l'appareil

Suppression du pilote d'impression

1. Dans le menu [Démarrer], cliquez sur [Périphériques et imprimantes].

2. Cliquez à l'aide du bouton droit sur l'icône de l'imprimante que vous voulez supprimer,

puis cliquez sur [Supprimer le périphérique].

3. Cliquez sur [Oui].

4. Cliquez sur l'icône d'une imprimante, puis sur [Propriétés du serveur d'impression].

5. Cliquez sur l'onglet [Pilotes].

6. Cliquez sur le bouton [Modifier les paramètres de pilote] si celui-ci est affiché.

7. Cliquez sur [Supprimer...].

8. Sélectionnez [Supprimer le pilote et le package de pilotes], puis cliquez sur [OK].

9. Cliquez sur [Oui].

10. Cliquez sur [Supprimer].

11. Cliquez sur [OK].

12. Cliquez sur [Fermer] pour fermer la fenêtre des propriétés du serveur d'impression.

Installation de Smart Organizing Monitor

Smart Organizing Monitor est un service qui vous permet de modifier les paramètres de l'appareil ou d'en consulter l'état depuis votre ordinateur. Pour plus d'informations, voir P.9 "Qu'est-ce queSmart Organizing Monitor ?".

1. Fermez toutes les applications à l'exception de ce manuel.

2. Insérez le CD-ROM dans le lecteur.

3. Depuis le menu de CD-ROM, cliquez sur [Smart Organizing Monitor].

4. Sélectionnez une langue pour Smart Organizing Monitor.

5. Suivez les instructions de l'assistant d'installation.

Qu'est-ce queSmart Organizing Monitor ?

Installer ce service sur votre ordinateur à partir du CD-ROM inclus avant de l'utiliser. Smart Organizing Monitor fournit les fonctions suivantes :

• Afficher l'état de l'appareil. Afficher les messages d'incident papier et autres messages d'erreur.

• Paramètres de format et type de papier Affiche les paramètres de formats ou de types de papier disponibles sur cet appareil.

• Impression de pages test et de pages de configuration Permet d'imprimer la Liste/Rapport permettant de vérifier la liste des paramètres pour cet appareil

et d'autres informations.

• Modifier les paramètres du système À utiliser pour modifier les paramètres de format papier personnalisé et d'autres paramètres de

l'appareil.

• Modifier les paramètres de l'imprimante À utiliser pour changer les paramètres d'impression de cet appareil tels que [Ignorer les erreurs :] et

[Temporisation E/S :].

Pour plus d'informations concernant les instructions élémentaires d'utilisation de Smart Organizing Monitor, voir P.23 "Configurer l'appareil en utilisant Smart Organizing Monitor".

1. Présentation de l'appareil

2. Chargement du papier

Papier pris en charge

Format papier

• A4

• 8 1/2 " × 11 " (Lettre)

• B5

• 5 1/2 " × 8 1/2 " (Half Letter)

• 7 1/4 " × 10 1/2 " (Executive)

• A5

• A6

• B6

• 16K (197 × 273 mm)

• 16K (195 × 270 mm)

• 16K (184 × 260 mm)

• Format de papier personnalisé Les formats de papier suivants sont pris en charge en tant que formats papier personnalisés :

• Environ 90-216 mm (3,6-8,5 inches) de largeur

• Environ 148-297 mm (5,8-11,7 inches) de longueur

Type de papier

• Papier ordinaire (65-104 g/m2 (20-24 lb.))

• Papier recyclé (65-104 g/m2 (20-24 lb.))

• Papier fin (60-64 g/m2 (16 lb.))

• Papier épais (105 g/m2 (28 lb.))

Capacité papier

50 feuilles (80 g/m2, 20 lb.)

2. Chargement du papier

Types de papier non recommandés

N'utilisez pas les types de papier suivants :

• Papier pour imprimantes à jet d'encre

• Papier spécial GelJet

• Papier plié, froissé ou courbé

• Papier recourbé ou froissé

• Papier froissé

• Papier humide

• Papier sale ou endommagé

• Papier suffisamment sec pour émettre de l'électricité statique

• Papier ayant déjà été imprimé, à l'exception du papier à en-tête préimprimé. Les dysfonctionnements sont fréquents lorsque vous utilisez du papier imprimé à l'aide d'une

imprimante autre que laser (par exemple, copieurs monochromes et couleurs, imprimantes à jet d'encre, etc.).

• Papier spécial, tel que le papier thermique et le papier carbone

• Papier d'un grammage supérieur ou inférieur à la limite

• Papier à fenêtres, trous, perforations, découpes ou papier gaufré

• Papier pour étiquettes adhésives sur lequel la colle ou la partie gommée est exposée

• Papier avec pinces ou agrafes

• Quand vous chargez du papier, faites attention à ne pas toucher la surface du papier.

• Même si le papier est adapté à l'appareil, le papier mal stocké peut entraîner des défauts d'alimentation, une diminution de la qualité d'impression ou des dysfonctionnements.

Zone imprimable

CHZ904

Le schéma ci-dessous illustre les zones du papier sur lesquelles l'appareil peut imprimer.

Depuis le pilote d'impression

Zone imprimable

1. Zone imprimable

2. Sens d'alimentation

3. Environ 4,2 mm (0,2 inches)

4. Environ 4,2 mm (0,2 inches)

• La zone imprimable peut varier en fonction du format papier et des paramètres du pilote d'impression.

CHZ005

CHZ006

2. Chargement du papier

Chargement de papier

Charger une pile de papier pour l'impression dans le magasin d'alimentation à l'arrière de l'appareil.

• Lors du chargement du papier, veillez à bien configurer le format et le type de papier. Lors de l'impression d'un document, précisez le format et le type de papier dans le pilote d'impression de sorte que les paramètres définis lorsque le papier est chargé puissent être utilisés pour l'impression.

1. Ouvrez le capot du magasin d'alimentation et sortez le magasin.

2. Après avoir tiré sur le magasin, inclinez-le d'avant en arrière puis fixez l'extrémité du

magasin d'alimentation à l'appareil.

CBK254

CHZ007

CHZ008

Chargement de papier

3. Aérez le papier avant de le charger dans le magasin.

4. Faites glisser le guide papier des deux côtés vers l'extérieur et chargez le papier à fond,

face imprimable tournée vers le bas.

5. Ajustez le guide papier des deux côtés à la largeur du papier.

+ 39 hidden pages
