REMKO MKT 350 Mobiles Raumklimagerät
Bedienung Technik Ersatzteile
Ausgabe D – R03
REMKO – alles bärenstark.
Page 2
Page 3
Betriebsanleitung
Vor Inbetriebnahme / Verwendung des Gerätes ist diese Anleitung sorgfältig zu lesen!
Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. oder
eigenmächtigen Änderungen an der werkseitig gelieferten Geräte-
ausführung erlischt jeglicher Gewährleistungsanspruch.
Änderungen vorbehalten!
Mobiles Raumklimagerät
REMKO MKT 350
Inhalt Seite
Sicherheitshinweise 4 Transport und Verpackung 4 Gerätebeschreibung 5 Bedienung 5 Vor der Inbetriebnahme 8 Inbetriebnahme 9 Außerbetriebnahme 10 Pflege und Wartung 10 Filterreinigung 10
Diese Betriebsanleitung muß immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden.
* *
Inhalt Seite

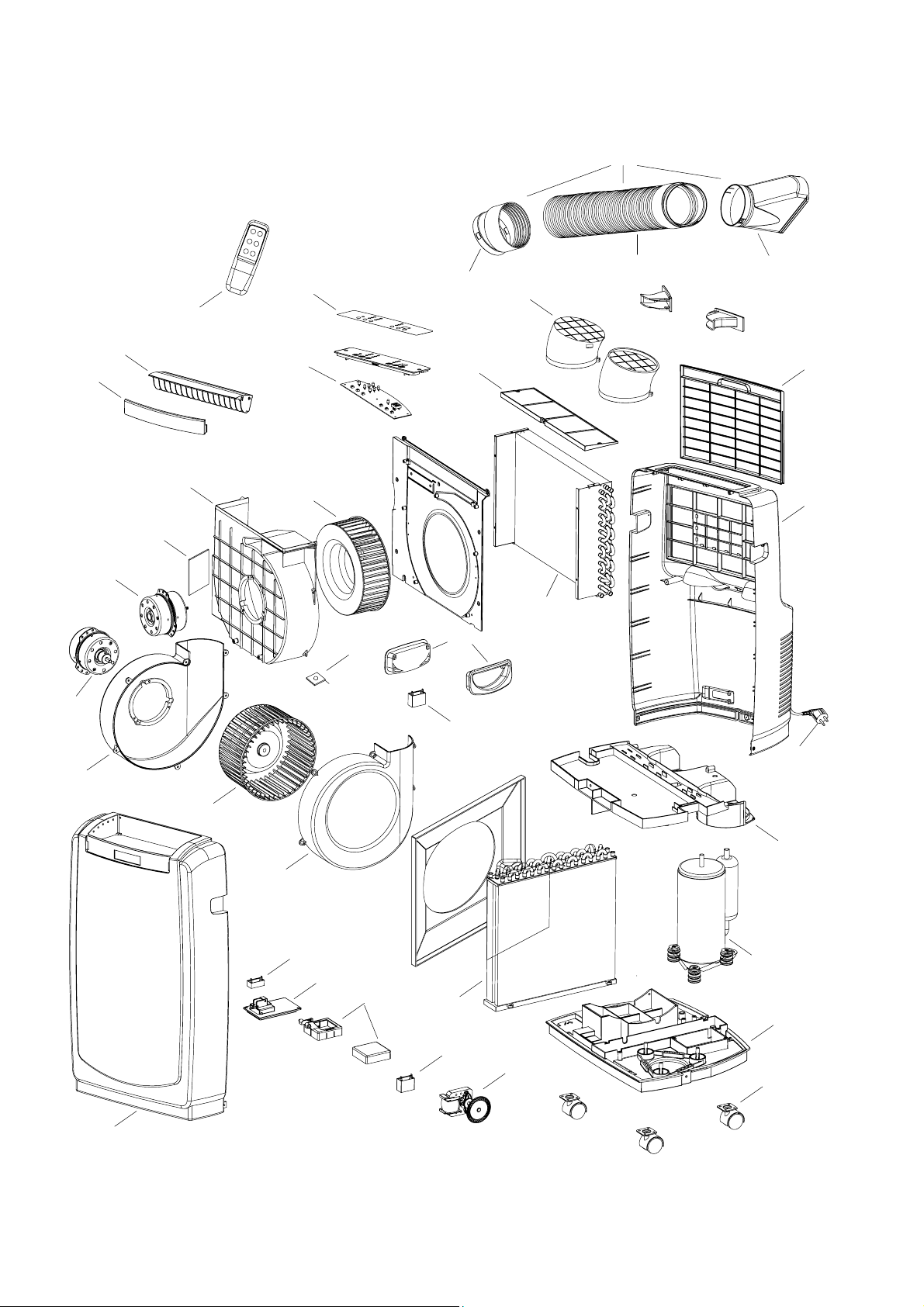

Störungsbeseitigung 11 Gerätedarstellung 12 Ersatzteilliste 13 Technische Daten 13 Elektrisches Anschlußschema 14 Kundendienst und Gewährleistung 14 Umwelt und Recycling 14 Installationsschema der Wanddurchführung 15
Page 4
Sicherheitshinweise
Dieses Gerät wurde vor seiner Auslieferung umfang­reichen Material-, Funktions- und Qualitätsprüfungen unterzogen.
Trotzdem können von dem Gerät Gefahren ausgehen, wenn es von nicht eingewiesenen Personen unsach­gemäß oder nicht bestimmungsgemäß eingesetzt wird!
Beachten Sie die folgenden Hinweise.
◊ Das Gerät ist nicht für den Betrieb im Freien geeig-
net.
◊ Beachten Sie, daß das Gerät nicht in explosionsge-
fährdeten Räumen aufgestellt und betrieben wer­den darf.
◊ Achten Sie auf einen ausreichenden Sicherheitsab-
stand zu entzündlichen Gegenständen.
◊ Beachten Sie, daß das Gerät nicht in öl-, schwefel-
und salzhaltiger Atmosphäre aufgestellt und betrie­ben werden darf.
◊ Stellen Sie das Gerät nicht in unmittelbarer Nähe
von Vorhängen, Gardinen usw. auf. Mindestabstand 50 cm.
◊ Achten Sie darauf, daß die Luftansaug- und Luft-
ausblasöffnungen immer frei von fremden Gegens­tänden sind.
◊ Transportieren Sie das Gerät nicht während des Be-
triebes.
◊ Legen Sie das Gerät nicht auf die Seite.
◊ Schützen Sie alle elektrischen Leitungen des Gerä-
tes vor Beschädigungen, auch durch Tiere.
◊ Wählen Sie eventuelle Verlängerungen der Netzzu-
leitung in Abhängigkeit von der Anschlußleistung des Gerätes, der Leitungslänge und dem Verwen­dungszweck aus.
◊ Verlegen Sie keine Leitungen unter Teppichen. ◊ Betreiben Sie das Gerät nie ohne Luftfilter!
◊ Richten Sie den Luftstrom nie direkt auf Personen! ◊ Öffnen Sie niemals das Gerätegehäuse.
Es besteht die Gefahr eines elektrischen Schlages.
◊ Arbeiten an der Kälteanlage und an der elektrischen
Ausrüstung dürfen nur durch einen hierfür autorisier­ten Fachbetrieb durchgeführt werden.
Ein anderer Betrieb / Bedienung als in dieser Be­triebsanleitung aufgeführt ist unzulässig. Bei Nichtbeachtung erlischt jegliche Haftung und der
*
Anspruch auf Gewährleistung.
◊ Stellen Sie das Gerät nur auf einem ebenem Unter-
grund und standsicher auf.
◊ Betreiben Sie das Gerät nur aufrecht stehend.
◊ Stecken Sie keine Gegenstände in die Luftansaug-
und Luftausblasöffnungen.
◊ Stellen Sie keine schweren oder warmen Gegens-
tände auf dem Gerät ab.
◊ Setzen Sie das Gerät keinem direkten Wasser-
strahl aus.
◊ Betreiben Sie das Gerät nur innerhalb seiner zuläs-
sigen Einsatzgrenzen. Umgebungstemperaturen beachten.
◊ Schließen Sie das Gerät nur an eine ordnungsge-
mäß installierte, vorschriftsmäßig abgesicherte und geerdete Steckdose an.
230V / 50Hz, Absicherung 10A.
◊ Ziehen Sie nicht an der Netzzuleitung und knicken
Sie diese nicht zu stark ab.
Schäden an der Leitung sind sonst nicht auszu­schließen!
◊ Halten Sie nach jedem Gerätetransport unbedingt
eine Wartezeit von 5 Minuten ein, bevor Sie das Gerät in Betrieb nehmen. Sie bewahren dadurch das Gerät vor Schaden.
◊ Schalten Sie das Gerät nur mit der „Power“ Taste
und nicht durch Ziehen des Netzsteckers aus.
Transport und Verpackung
Alle Geräte unterliegen einer ständigen Qualitätskontrolle und werden vor dem Versand sorgfältig verpackt.
Das Gerät wird in einer stabilen Transportverpackung aus Karton geliefert. Bitte überprüfen Sie das Gerät so­fort bei der Anlieferung.
Vermerken Sie eventuelle Schäden oder fehlende Teile auf dem Lieferschein und informieren Sie den Spediteur und Ihren Vertragspartner. Für spätere Reklamationen kann keine Gewährleistung übernommen werden.
Beachten Sie bei einem Transport folgende Hinweise:
◊ Schalten Sie vor dem Transport das Gerät am Bedie-
nungstableau aus und ziehen Sie den Netzstecker.
◊ Transportieren Sie das Gerät nur aufrecht.
◊ Für den einfachen leichten Transport ist das Gerät
mit Transportrollen und zwei Griffmulden versehen.
◊ Im internen Reservoir des Gerätes wird überschüssi-
ges Kondensatwasser gesammelt. Es ist empfeh­lenswert dieses Wasser vor einem Transport über den Ablauf an der Geräterückseite zu entfernen.
4
Page 5

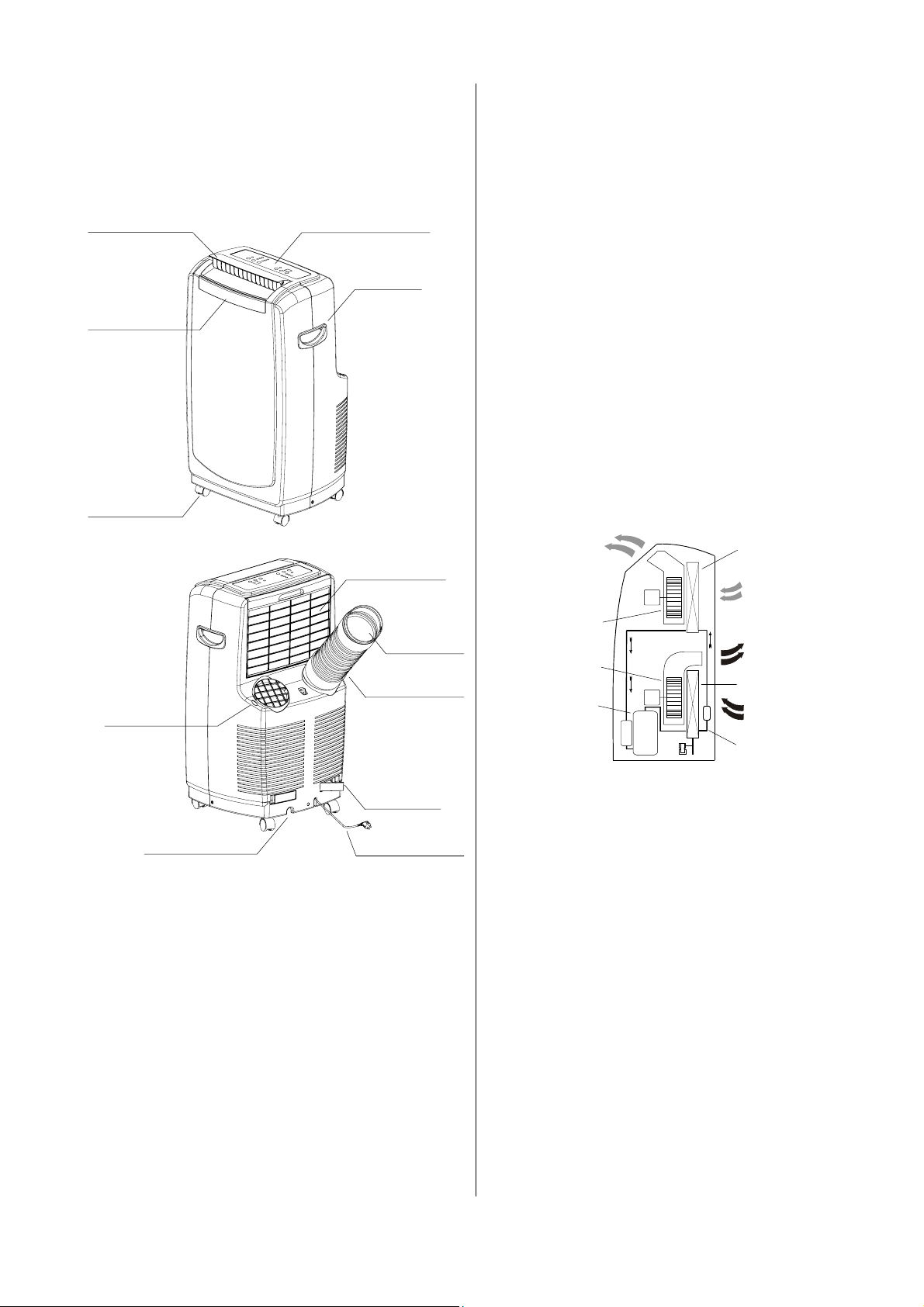

Gerätebeschreibung
Zum Lieferumfang des mobilen Raumklimagerätes MKT 350 gehört die Infrarot-Fernbedienung und der Abluft­schlauch mit Flachdüse.
Luftleitklappe
Bedienungstableau
Griffmulde
Das Gerät ist für einen universellen, flexiblen und prob­lemlosen Einsatz konzipiert. Es läßt sich dank seiner kompakten Abmessungen bequem transportieren und in allen Innenräumen einsetzen.
Das Gerät entspricht den grundlegenden Sicherheits­und Gesundheitsanforderungen aller einschlägigen EU­Bestimmungen.
Funktionsprinzip
IR-Empfänger
Transportrollen
Lufteintritt Abluft
Luftansaug mit Luftfilter
Luftaustritt Abluft
Abluftschlauch
Das Raumklimagerät kühlt die Raumluft, indem es ihr Wärme entzieht. Die aufgenommene Wärme wird über den Abluftschlauch an den Außenbereich abgegeben, die gekühlte Luft wird dem Aufstellraum über einen Ventilator zugeführt.
Anfallendes Kondensat tropft vom Verdampfer auf den heißen Verflüssiger, verdampft dort und wird über den Abluftschlauch in den Außenbereich transportiert. Über­schüssiges Kondensat tropft vom Verflüssiger in eine Kondensatfalle und wird von dort mittels eines Schau­felrades dem Verflüssiger erneut zugeführt, verdampft dort und wird mit dem Abluftstrom abgeleitet.
Kühle Umluft in den Raum
Ventilator für die Umluft
Ventilator für die Abluft
Kompressor
Verdampfer
Angesaugte Umluft
Warme Abluft in den Außenbe­reich
Verflüssiger
Angesaugte Abluft
Kreislauf des Kältemittels
Kabelhalter
Kondensatablauf mit Stopfen
Anschlußleitung mit Stecker
Das Gerät dient in erster Linie zur Raumkühlung. Dar­über hinaus filtert und entfeuchtet es die Luft und schafft so ein angenehmes Raumklima.
In der Betriebsart „Ventilieren“ bietet das Gerät zusätz­lich die Möglichkeit die Raumluft umzuwälzen ohne die­se zu kühlen. In der Betriebsart „Entfeuchten“ wird der Raumluft Feuchtigkeit entzogen.
Das Gerät arbeitet vollautomatisch und bietet dank sei­ner Mikroprozessor-Regelung eine Vielzahl weiterer Opti­onen, z. B. kann das Gerät über die Timerfunktion auto­matisch zeitverzögert ein- bzw. ausgeschaltet werden.
Die Bedienung des Gerätes erfolgt komfortabel über das Bedienungstableau am Gerät oder über die mitge­lieferte Infrarot-Fernbedienung.
Den Transport der aufgenommenen Wärme innerhalb des geschlossenen Kältemittelkreislaufes übernimmt das umweltfreundliche Kältemittel R 407C
Bedienung
Bevor Sie das Gerät in Betrieb nehmen, vergewissern Sie sich, daß alle Sicherheitshinweise beachtet wurden.
Beachten Sie bitte, daß das Gerät am wirksamsten und komfortabelsten arbeitet, wenn es bereits vor den wärmsten Tageszeiten, z. B. am Vormittag, in Betrieb genommen wird.
Die gewählte Raumtemperatur sollte 4 bis 7 °C unter­halb der Außentemperatur liegen. Auf keinen Fall nied­riger, da die Raumtemperatur nach einem Wechseln aus einem nicht klimatisierten Raum, als zu kalt er­scheint und zu Erkältungen führen kann.
Die gewählte Raumtemperatur hat keinen Einfluß auf die Leistung des Gerätes! Es ist also bei hohen Raum­temperaturen nicht sinnvoll, das Gerät auf die niedrigste mögliche Temperatur einzustellen.
5
Page 6

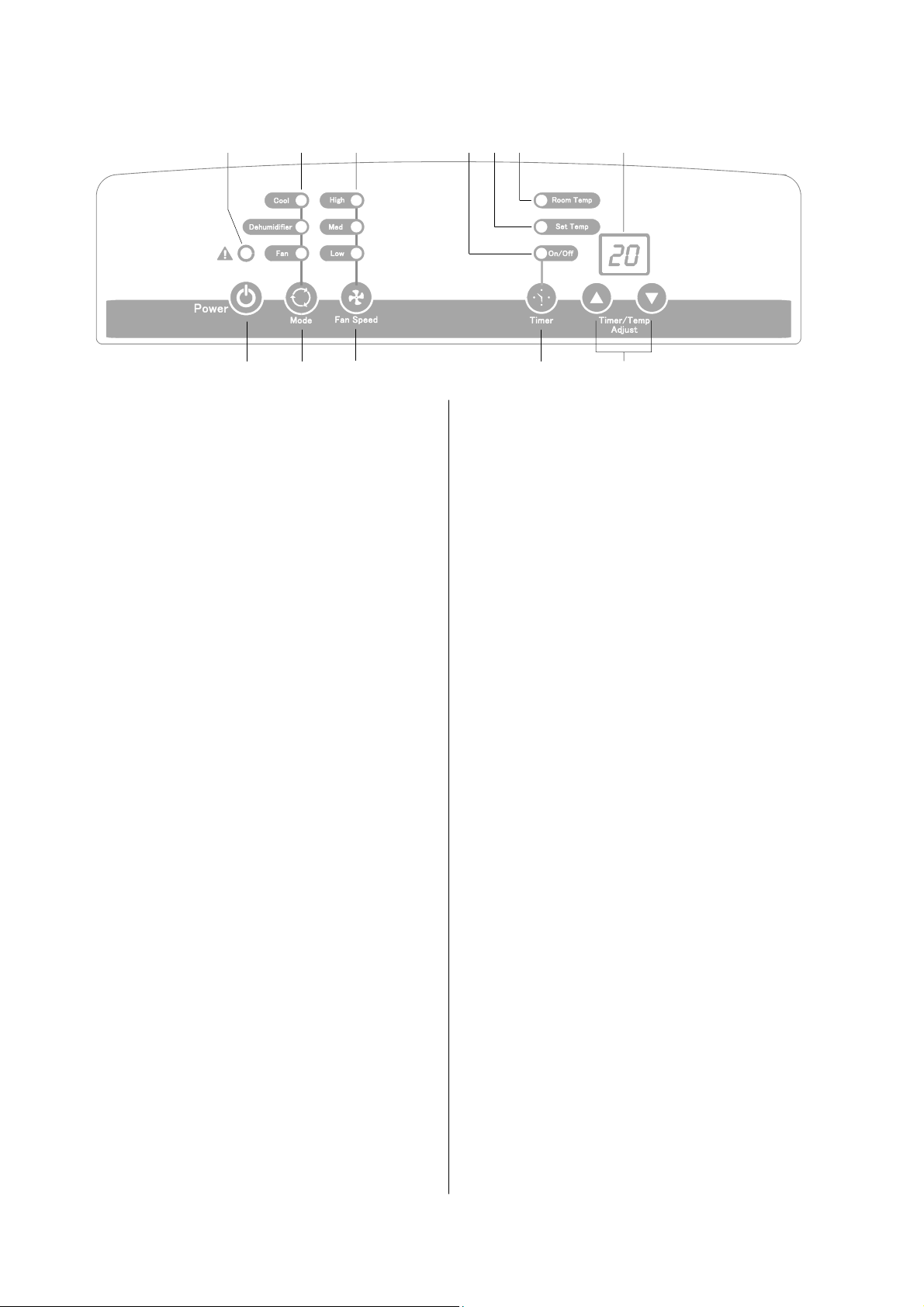

Bedienungstableau
7 11 10 6 12
8 9
2 1
3
1 Taste Ein/Aus „Power“
Mit dieser Taste nehmen Sie das Gerät in Betrieb oder schalten es aus.

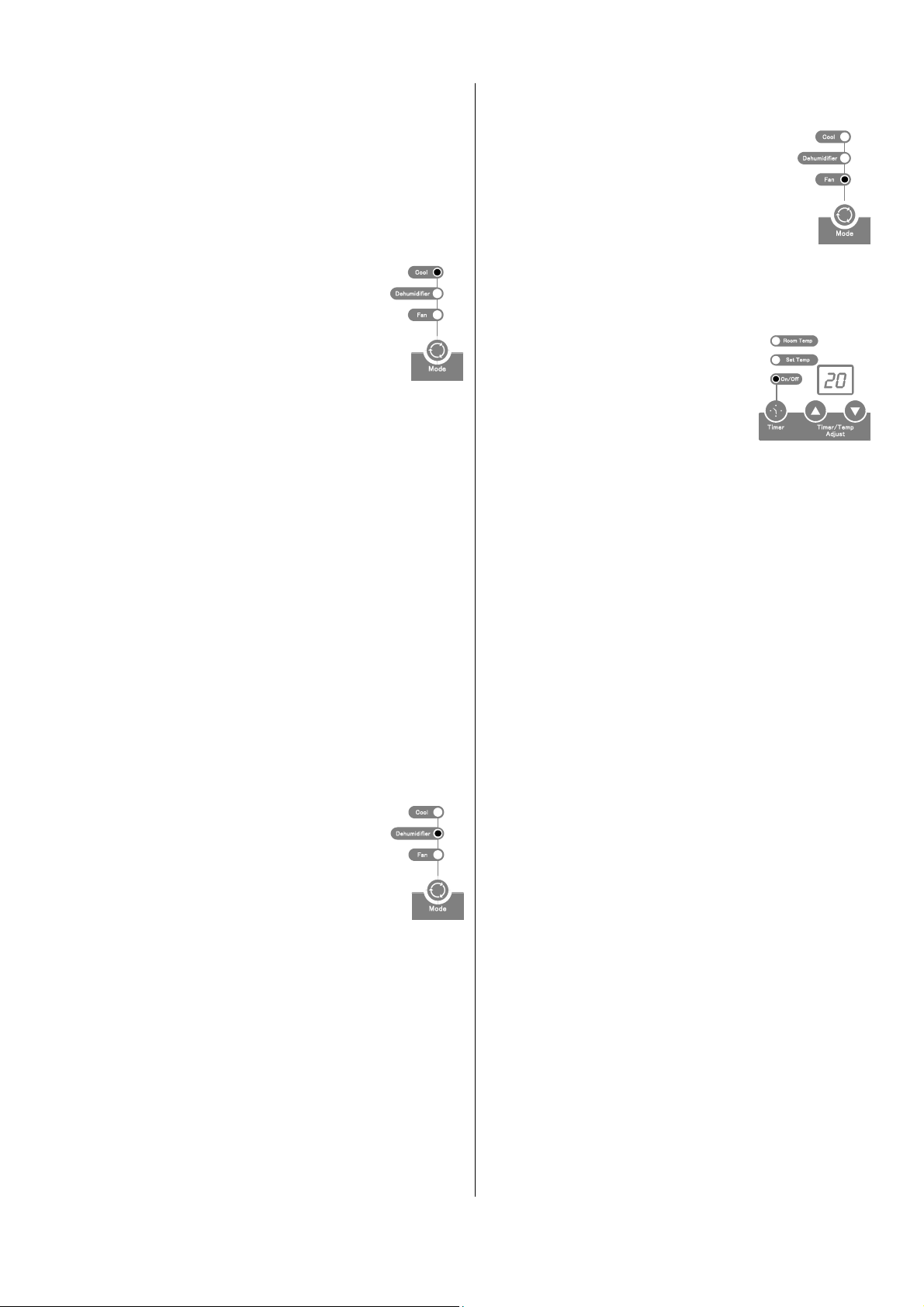

2 Taste Betriebsart „Mode“
Mit dieser Taste können Sie das Gerät in die von Ih­nen gewünschte Betriebsart schalten. Zur Verfügung stehen 3 Betriebsarten. Die Signallampen der Anzei­ge 11 zeigen die gewählte Betriebsart an.
Die Reihenfolge ist: Kühlbetrieb: Signallampe „Cool“
In dieser Betriebsart kühlt das Gerät den Raum
auf den eingestellten Wert. Die Temperatur kann in einem Bereich von 16 bis 32 °C eingestellt wer-
den. Die Ventilatorstufe kann frei gewählt werden. Entfeuchtungsbetrieb: Signallampe „Dehumidifier“ In dieser Betriebsart entfeuchtet das Gerät den
Raum. Die Temperatur kann in einem Bereich von 16 bis 32 °C eingestellt werden. Die mittlere Ventilatorstufe „Med“ ist fest eingestellt.
Ventilationsbetrieb: Signallampe „Fan“ In dieser Betriebsart wird die Luft im Raum um-
gewälzt. Das Gerät kühlt nicht. Die Temperatur kann nicht eingestellt werden. Die Ventilatorstufe kann frei gewählt werden.
3 Taste Ventilator „Fan Speed“
Mit dieser Taste können Sie in den Betriebsarten Kühlen und Ventilieren eine der Ventilatorstufen wählen. Jeder Tastendruck schaltet die Drehzahl des Ventilators von einer Stufe in die andere. Die Signal­lampen der Anzeige 10 zeigen die gewählte Stufe an.
Die Reihenfolge ist: Größte Ventilatorstufe: Signallampe „High“ Mittlere Ventilatorstufe: Signallampe „Med“ Kleinste Ventilatorstufe: Signallampe „Low“
4 Taste Zeitschaltuhr „Timer“
Mit dieser Taste können Sie das automatische Ein- bzw. Ausschalten des Gerätes aktivieren. Die Signallampe 9 zeigt die Aktivierung an.
4
5
5 Tasten Auf/Ab „Timer/Temp Adjust“
Mit diesen Tasten können Sie in den Betriebsarten Kühlen und Entfeuchten die von Ihnen gewünschte Solltempereratur einstellen. Wird in diesen Betriebs­arten eine der Auf/Ab Tasten 5 betätigt, erlischt die Signallampe 7 und die Signallampe 8 leuchtet auf.
Das Display zeigt nun statt der Raumtemperatur die Solltemperatur an. Die Solltemperatur kann durch Betätigen der Tasten 5 im einem Bereich von 16 bis 32 °C in 1°C Schritten eingestellt werden.
Linke Taste = höhere Solltemperatur. Rechte Taste = niedrigere Solltemperatur.
Außerdem können Sie in allen Betriebsarten über die Auf/Ab Tasten 5 die Laufzeit einer Ein- bzw. Ausschaltverzögerung einstellen.
Linke Taste = längere Laufzeit. Rechte Taste = kürzere Laufzeit.
6 Display
Auf dem Display wird die am internen Sensor des Gerätes gemessene Raumtemperatur angezeigt.
Wird eine der Auf/Ab Tasten 5 betätigt wechselt das Display zur Anzeige der eingestellten Solltemperatur.
Wird die Zeitschaltuhr Taste 4 gedrückt, wechselt das Display zur Anzeige der verbleibenden Stunden einer Ein- bzw. Ausschaltverzögerung.
Erfolgt 15 Sekunden kein weiterer Tastendruck, wird wieder die Raumtemperatur angezeigt.
7 Signallampe Raumtemperatur „Room Temp“
Diese Lampe signalisiert, daß im Display 6 die ge­messene Raumtemperatur angezeigt wird.
8 Signallampe Solltemperatur „Set Temp“
Diese Lampe signalisiert, daß im Display 6 die mo­mentan eingestellte Solltemperatur angezeigt wird.
9 Signallampe Ein/Aus „On/Off“
Diese Lampe signalisiert, ob eine Ein- bzw. Aus­schaltverzögerung aktiviert ist. Sie blinkt, wenn eine Eingabe über die Auf/Ab Tasten 5 möglich ist.
6
Page 7
10 Anzeige Ventilatorstufe
Die Signallampen der Anzeige zeigen die eingestellte Ventilatorstufe an.
Signallampe „High“ = Hohe Ventilatordrehzahl Signallampe „Med“ = Mittlere Ventilatordrehzahl Signallampe „Low“ = Niedrige Ventilatordrehzahl
11 Anzeige Betriebsart
Die Signallampen der Anzeige zeigen die eingestellte Betriebsart an.
Signallampe „Cool“ = Kühlen Signallampe „Dehumidifier“ = Entfeuchten Signallampe „Fan“ = Ventilieren
12 Anzeige „Reservoir voll“
Diese Lampe signalisiert, daß der Schwimmerschal­ter des internen Reservoirs den Betrieb des Gerätes abgeschaltet hat. Das interne Reservoir wird wäh­rend des normalen Betriebes nicht voll, da der Ab­luftventilator das angefallene und verdampfte Kon­densat über den Abluftschlauch in den Außenbe­reich transportiert.
Um das Gerät nach einer Störabschaltung wieder in Betrieb nehmen zu können, gehen Sie bitte folgen­dermaßen vor:
1. Schalten Sie das Gerät mit der „Ein/Aus“ Taste aus und ziehen Sie den Netzstecker.
2. Stellen Sie einen geeigneten Behälter unter den Kondensatablauf des internen Reservoirs.
Der Kondensatablauf befindet sich links unten auf der Rückseite des Gerätes.
3. Ziehen Sie den Stopfen vom Kondensatablauf und fangen Sie das ablaufende Wasser auf.
4. Stecken Sie anschließend den Stopfen wieder auf.
Beachten Sie, daß ein fehlender oder nicht korrekt aufgesteckter Stopfen zu einem Wasseraustritt
*
nach der Wiederinbetriebnahme führt.

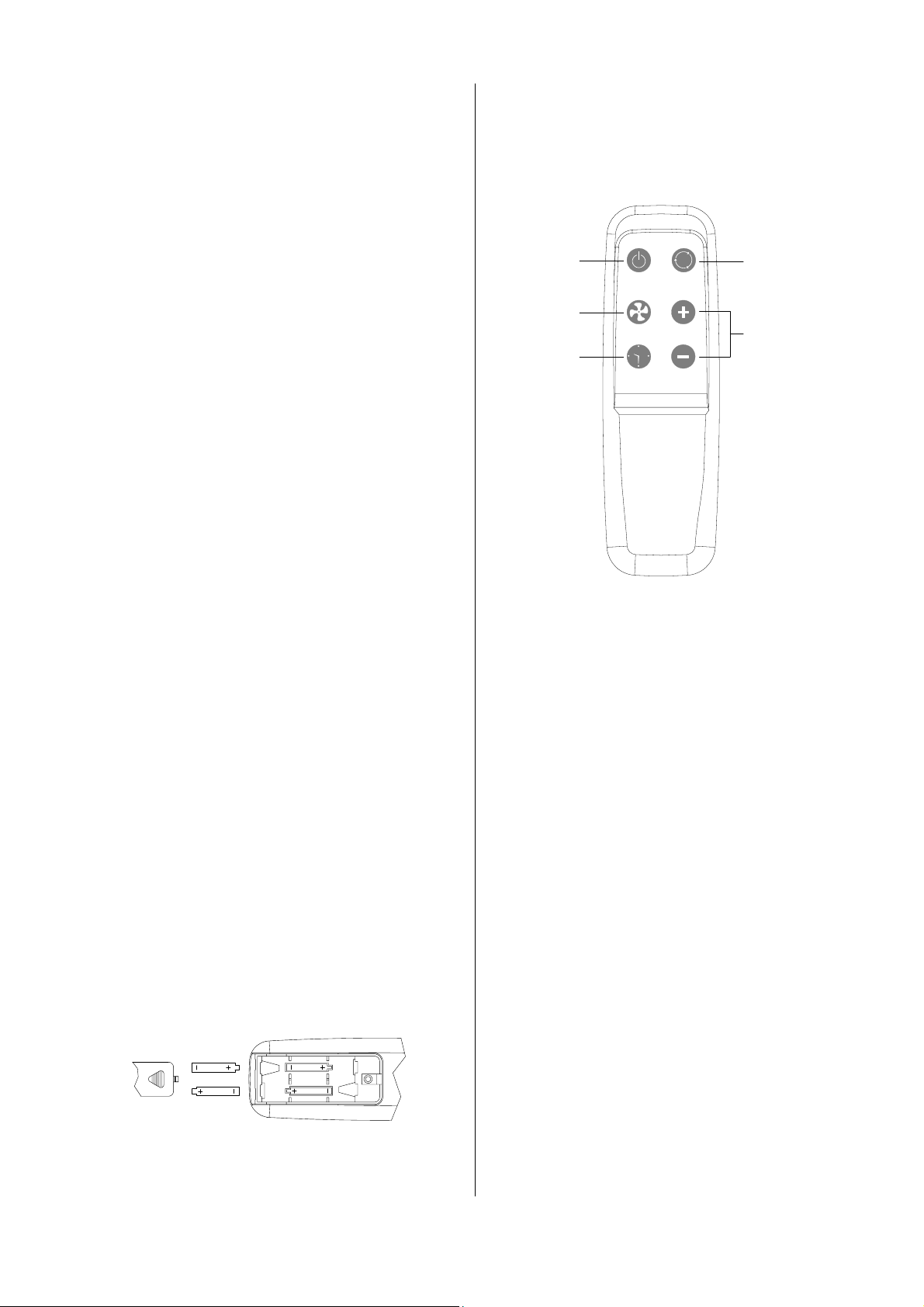

Infrarot-Fernbedienung
Einlegen der Batterien in die Fernbedienung
Vor der Erstinbetriebnahme sind die im Lieferumfang enthaltenen Batterien (2 Stück, Typ AAA) in die Fernbe­dienung einzusetzen.
1. Schieben Sie die Abdeckung des Batteriefachs auf der Rückseite der Fernbedienung auf.
1,5 V
1,5 V
2. Setzen Sie die Batterien mit richtiger Polung ein. Markierung im Batteriefach beachten.
3. Schließen Sie das Batteriefach wieder.
1,5 V
1,5 V
Funktion der Fernbedienung
Alle Einstellungen des Gerätes können über die im Lie­ferumfang enthaltene Fernbedienung vorgenommen werden. Die Funktion der Tasten entnehmen Sie bitte dem Abschnitt „Bedienungstableau“.
1
ON/OFF
Mode
2
3
Fan Speed
Up
5
4
Down
Timer
1 Taste Ein/Aus „ON/OFF“ 2 Taste Betriebsart „Mode“ 3 Taste Ventilator „Fan Speed“ 4 Taste Zeitschaltuhr „Timer“ 5 Tasten Auf/Ab „Up“ „Down“
Allgemeine Hinweise ◊ Die Infrarot-Fernbedienung muß vor Feuchtigkeit ge-
schützt werden.
◊ Bei eingeschaltetem Gerät wird jede Änderung in
den Einstellungen automatisch an das Raumklima­gerät übertragen. Der ordnungsgemäße Empfang der Daten wird mit einem Piepton quittiert.
◊ Der Sender der Infrarot-Fernbedienung muß bei Än-
derungen der Einstellungen grundsätzlich in die Richtung des Raumklimagerätes zeigen.
◊ Die Reichweite der Infrarot-Fernbedienung beträgt
ca. 5 Meter.
◊ Ein ungestörter Empfang der Daten ist nur möglich,
wenn sich zwischen Sender und Empfangsteil keine Gegenstände wie Türen, Vorhänge, Gardinen etc. befinden.
◊ Benutzen Sie nie neue und gebrauchte Batterien
gleichzeitig!
◊ Es empfiehlt sich bei längerem Gerätestillstand, die
Batterien aus der Fernbedienung zu entfernen.
Entfernen Sie entladene Batterien sofort und erset­zen Sie diese durch neue in der vorgeschriebenen
*
Qualität, da die Gefahr des Auslaufens besteht.
7
Page 8

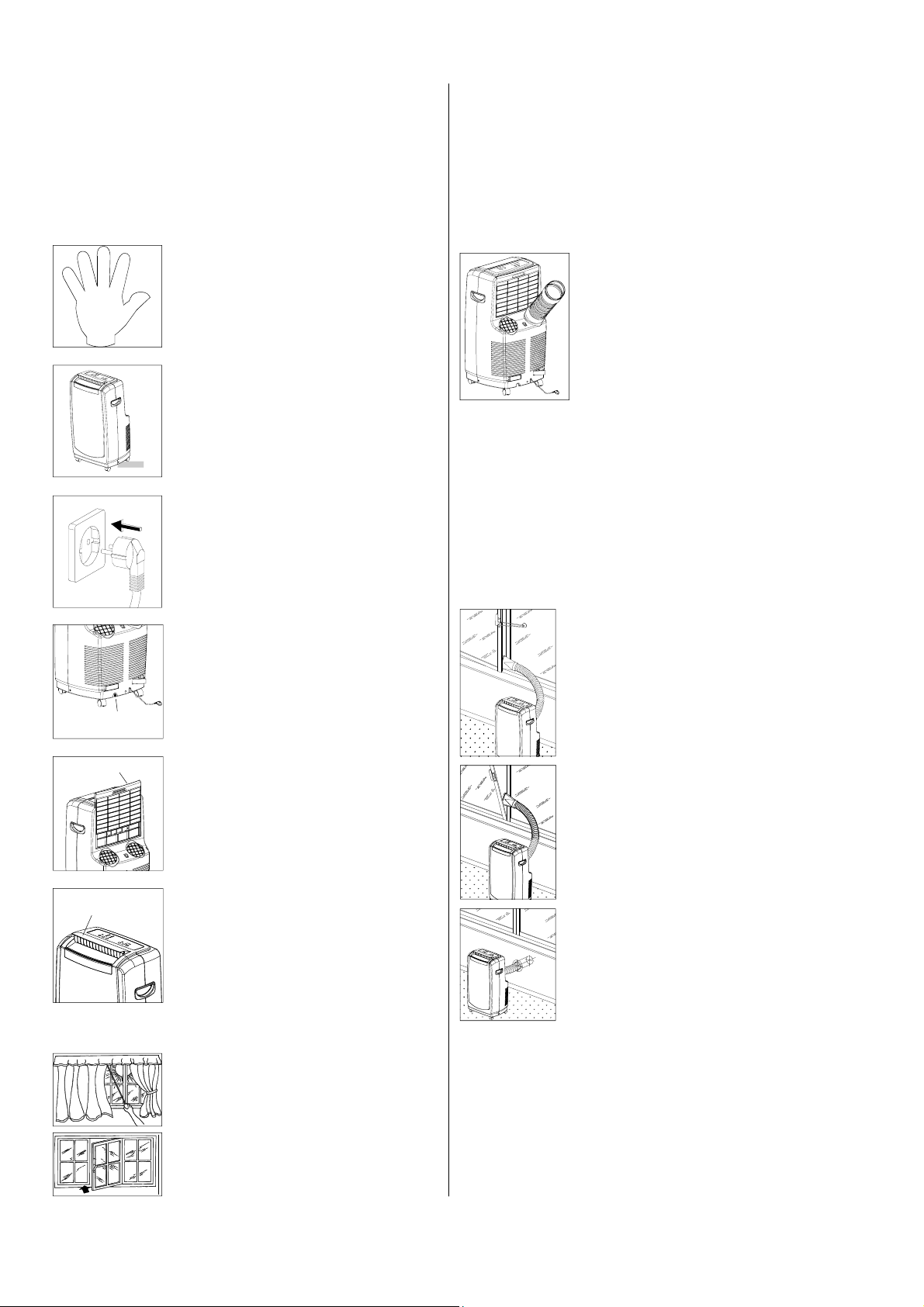

Vor der Inbetriebnahme
Das Gerät wird an dem gewünschten Ort, mit der Aus­blasseite zum Raum, aufgestellt. Beachten Sie bei der Aufstellung die Sicherheitshinweise.
Von der Geräterückseite zur Wand muß ein Min-
*
destabstand von 20 cm eingehalten werden.
Lassen Sie das Gerät nach dem Auspacken mindestens 5 Minuten auf seinen Transportrollen stehen,
5 MIN.
Kondensatablauf mit Stopfen
Filter
Luftleitklappe
Empfehlungen für einen optimalen Gerätebetrieb.
bevor Sie es einschalten. Stellen Sie das Gerät standsicher
auf einem ebenen und festen Unter­grund auf.
Bei Bodenunebenheiten kann es zu Vibrationen und störenden Geräu­schen kommen.
Vergewissern Sie sich bevor Sie den Netzstecker einstecken, daß die er­forderliche Spannung vorhanden ist!
230V / 1~, N, PE / 50 Hz
Beachten Sie unbedingt die erforder­lichen Leitungsquerschnitte, falls ein Verlängerungskabel erforderlich ist.
Alle Verlängerungen der Netzzulei­tung müssen über einen ausreichen­den Leitungsquerschnitt verfügen und dürfen nur vollständig ausgerollt ver­wendet werden.
Kontrollieren Sie, ob der Stopfen des Kondensatablaufes vorhanden und korrekt aufgesetzt ist.
Es besteht die Gefahr eines unkon­trolliertem Wasseraustritt nach der Inbetriebnahme.
Betreiben Sie das Gerät nie ohne Luftansaugfilter.
Ohne Luftansaugfilter verschmutzen die Lamellen des Wärmetauscher und das Gerät verliert an Leistungs­fähigkeit.
Maximale Geräteleistung erzielen Sie bei weit geöffneter Luftleitklappe.
Achten Sie darauf, daß Personen und empfindliche Gegenstände, wie z. B. Pflanzen, nicht direkt vom austreten­den Luftstrom getroffen werden.
Schließen Sie bei direkter Sonnen­einstrahlung zusätzlich Vorhänge und Rolläden.
Halten Sie während des Betriebs die Fenster und Türen geschlossen.
/ 10 A.

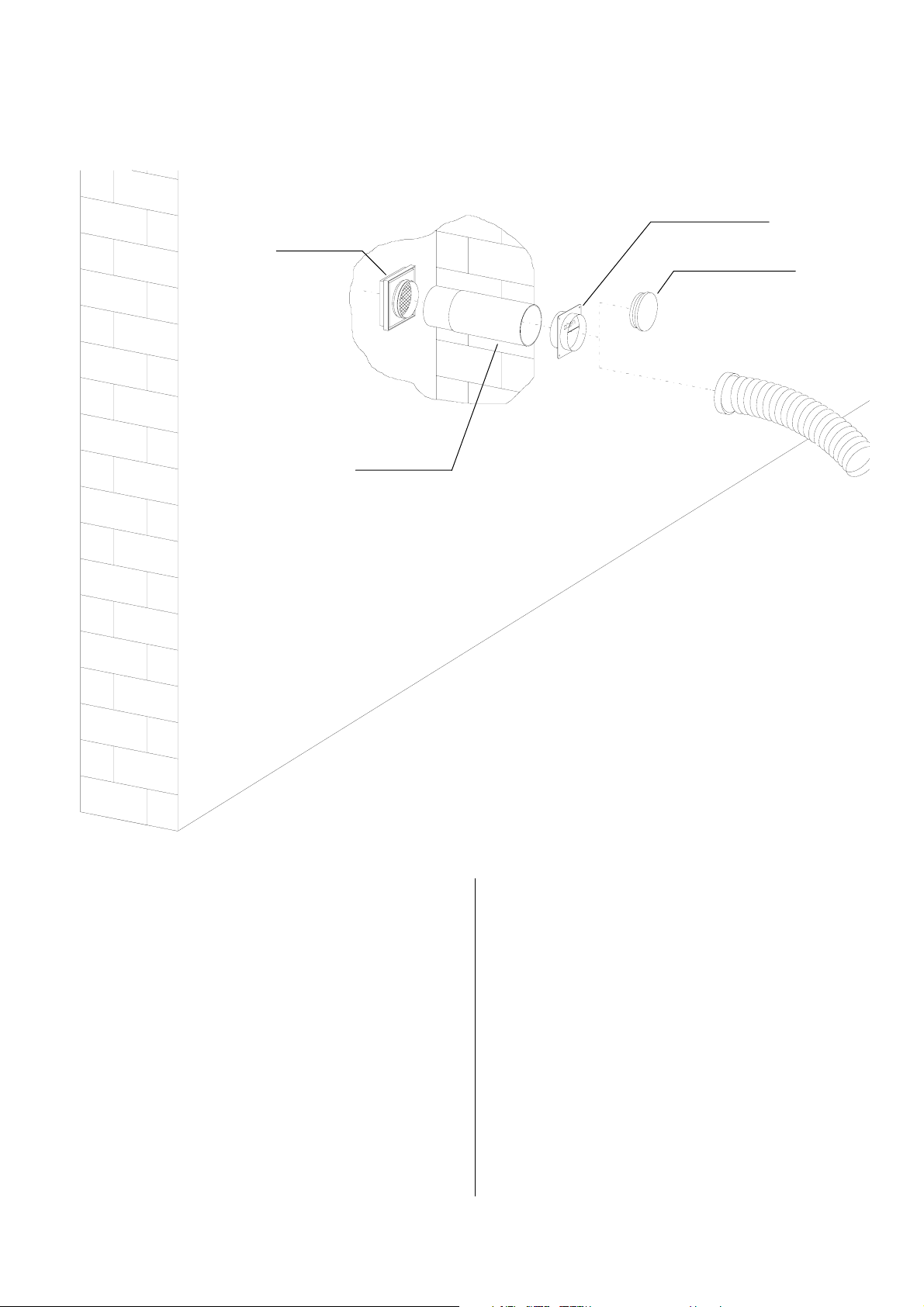

Ableiten der warmen Abluft
Das Gerät erzeugt im Kühlbetrieb feuchtwarme Abluft. Diese muß zur Erhaltung des Kühleffektes aus dem zu kühlenden Raum abgeleitet werden.
Aus diesem Grund ist es erforderlich, den mitgelieferten Abluftschlauch auf die Ausblasöffnung an der Rückseite des Gerätes zu stecken.
Achten Sie darauf, daß die beiden Rasten an der Ausblasöffnung sicher in die beiden Öffnungen des Abluft­schlauches einrasten.
Verlegen Sie den flexiblen Abluft­schlauch nicht in engen Bögen und knicken Sie ihn nicht, um einen effek­tiven Gerätebetrieb zu gewährleisten.
◊ Eine Verlängerung des Abluftschlauches ist nicht zu-
lässig.
◊ Die Abluft des Gerätes enthält eine gewisse Menge
Feuchtigkeit. Aus diesem Grund ist es empfehlens­wert, die Abluft in den Außenbereich oder ins Freie abzuführen.
Varianten der Abluftführung
Sie können die Abluft wie folgt aus dem Gebäude leiten:
1. Mit einer Flachdüse. Die mitgelieferte Flachdüse kann
auf verschiedene Arten eingesetzt werden.
Es besteht die Möglichkeit die Flachdüse durch das geöffnete Fens­ter zu führen und mittels Klettband und Fenstersauger zu befestigen.
Ebenso kann die Flachdüse in das gekippte Fenster eingehängt werden.
2. Mit einem fest angeschlossenem Abluftschlauch (Wanddurchführung).
Der mitgelieferte Schlauch wird fest mit einer Wanddurchführung ver­bunden. Eine passende Durchfüh­rung ist als Zubehör erhältlich.
In jedem Fall ist der Abluftschlauch mit Steigung in Luftrichtung zu verlegen!
*
Unter Umständen kann es bei der Abluftführung über einen fest angeschlossenen Abluftschlauch, z. B. durch geschlossene Türen oder Fenster, zu Unterdruck im Auf­stellungsraum kommen. Sollte sich aus diesem Grund die Leistung des Gerätes verringern, ist für einen Druck­ausgleich zu sorgen.
8
Page 9
Inbetriebnahme
Vor jeder Inbetriebnahme sollten die Ansaug- und Aus­blasöffnungen auf Fremdkörper sowie der Luftansaug­filter auf Verschmutzung kontrolliert werden. Verstopfte bzw. verschmutzte Gitter und Filter sind umgehend zu reinigen, siehe Kapitel „Pflege und Wartung“.
Betriebsart Kühlen
1. Schalten Sie mit der Taste „Power“ das Gerät ein.
2. Wählen Sie mit der Taste „Mode“ die
Betriebsart Kühlen. Die Signallampe „Cool“ muß leuchten.
3. Stellen Sie mit den Tasten „Timer/Temp
Adjust“ die gewünschte Solltemperatur ein.
Die Signallampe „Room Temp“ erlischt, die Signal­lampe „Set Temp“ leuchtet auf und im Display wird die gewählte Solltemperatur angezeigt.
4. Wählen Sie mit der Taste „Fan Speed“ die gewünschte
Ventilatorstufe.
Betriebsart Entfeuchten
Die Betriebsart Entfeuchten unterscheidet sich bezüg­lich der Ableitung des Kondensates deutlich von der Betriebsart Kühlen.
Wichtige Hinweise zur Kondensatableitung
◊ Stellen Sie das Gerät in dem zu entfeuchtenden
Raum auf und führen Sie den Abluftschlauch nicht ins Freie. Die warme Luft verbleibt im Raum und er­höht so die Entfeuchtungsleistung des Gerätes.
◊ Der Abluftventilator darf das im Entfeuchtungs-
betrieb anfallende Kondensat nicht wieder über den Abluftschlauch an die Raumluft abgeben. Um dieses zu verhindern, muß das interne Reservoir perma­nent entleert werden.
1. Schalten Sie mit der Taste „Power“ das
Gerät ein.
2. Wählen Sie mit der Taste „Mode“ die
Betriebsart Entfeuchten.
Die Signallampe „Dehumidifier“ muß leuchten.
3. Stellen Sie mit den Tasten „Timer/Temp Adjust“ die
niedrigste Solltemperatur von 16 °C ein. Die Ventilatordrehzahl „Med“ ist fest eingestellt.
4. Ziehen Sie den Stopfen vom Kondensatablauf, sam-
meln Sie das ablaufende Wasser, bzw. leiten Sie es über einen Schlauch in einen tiefer liegenden Abfluß.
5. Achten Sie darauf, daß ein eventuell aufgestellter
externe Behälter nicht überläuft!
Wasserschäden können die Folge sein.
6. Stecken Sie nach Beendigung des Entfeuchtungs-
betriebes den Stopfen des Kondensatablaufes wie­der auf.
Ein fehlender oder nicht korrekt aufgesteckter Stop­fen führt zu unkontrolliertem Wasseraustritt.
Betriebsart Ventilieren (Umluft)
1. Schalten Sie mit der Taste „Power“ das Gerät ein.
2. Wählen Sie mit der Taste „Mode“ die Betriebsart Ventilieren. Die Signallampe „Fan“ muß leuchten.
3. Wählen Sie mit der Taste „Fan Speed“ die gewünschte Ventilatorstufe.
„High“, „Med“ oder „Low“.
Betrieb mit einer Ein- bzw. Ausschaltverzögerung
Maximal kann eine Ein- bzw. Aus­schaltverzögerung von 12 Stunden gewählt werden. Jede Betätigung ei­ner der Tasten „Timer/Temp Adjust“ erhöht bzw. reduziert die Anzahl der verbleibenden Stunden der Verzöge­rung um eine Stunde. Angezeigt wird die Anzahl der Stunden im Display.
Automatisches Ausschalten:
1. Drücken Sie bei eingeschaltetem Gerät die Taste „Timer“, die Signallampe „Room Temp“ erlischt, die Signallampe „On/Off“ blinkt.
2. Stellen Sie mit den Tasten „Timer/Temp Adjust“ die gewünschte Ausschaltverzögerung ein.
3. Beachten Sie, daß nach erfolgter Einstellung die Sig­nallampe „Room Temp“ wieder aufleuchtet und das Display zur Anzeige der Raumtemperatur wechselt.
Nach Ablauf der eingestellten Zeit schaltet das Gerät
automatisch aus. Die Aktivierung der Zeitschaltuhr wird
durch die Signallampe „On/Off“ angezeigt. Automatisches Einschalten: Beachten Sie: Das Gerät schaltet mit den zuletzt vorgenommen Ein-
stellungen ein. Wünschen Sie andere Einstellungen müssen Sie das Gerät einschalten, die Änderungen vornehmen und das Gerät wieder ausschalten.
1. Drücken Sie bei ausgeschaltetem Gerät die Taste
„Timer“, die Signallampe „On/Off“ blinkt.
2. Stellen Sie mit den Tasten „Timer/Temp Adjust“ die
gewünschte Einschaltverzögerung ein.
Nach Ablauf der eingestellten Zeit schaltet das Gerät automatisch ein. Die Aktivierung der Zeitschaltuhr wird durch die blinkende Signallampe „On/Off“ angezeigt.
Hinweise zur Zeitschaltuhr ◊ Durch Drücken der Taste „Power“ wird die Funktion
der Zeitschaltuhr zurückgesetzt.
◊ Wird die Taste „Timer“ gedrückt während die Funkti-
on Zeitschaltuhr aktiviert ist, wird im Display die verbleibende Zeit angezeigt und kann mittels der Tasten „Timer/Temp Adjust“ verändert werden.
◊ Wird das Gerät von Netz getrennt, ist eine eventuell
programmierte Ein- bzw. Ausschaltverzögerung ge­löscht.
9
Page 10
Außerbetriebnahme
Um das Gerät außer Betrieb zu nehmen, schalten Sie es immer mit der Taste „Power“ auf dem Bedienungs­tableau bzw. über die Fernbedienung aus. Ziehen Sie erst dann den Netzstecker. Schalten Sie das laufende Gerät niemals durch Ziehen des Netzsteckers aus.
Lagerung
Soll das Gerät für einen längeren Zeitraum außer Be­trieb genommen werden, z. B. über den Winter, so ist wie folgt zu verfahren:
1. Lassen Sie das Gerät ca. 2 Stunden in der Betriebs­art Ventilieren (Fan) laufen um die Oberfläche der Verdampferlamellen zu trocknen.
Dadurch wird Restfeuchtigkeit aus dem Gerät trans­portiert und Sie vermeiden so unangenehme Gerü­che bei der Wiederinbetriebnahme.
2. Schalten Sie das Gerät über die Taste „Power“ aus, ziehen Sie den Netzstecker und wickeln Sie die Netzzuleitung auf.
3. Achten Sie darauf, daß die Leitung nicht stark ge­knickt oder gebogen wird.
Die Leitung kann auf der Rückseite des Gerätes be­festigt werden.
4. Stellen Sie einen geeigneten Behälter unter den Kondensatablauf des internen Reservoirs.
Der Kondensatablauf befindet sich links unten auf der Rückseite des Gerätes.
5. Ziehen Sie den Stopfen vom Kondensatablauf und fangen Sie das ablaufende Wasser auf.
6. Stecken Sie anschließend den Stopfen wieder auf.
Ein fehlender oder nicht korrekt aufgesteckter Stop­fen führt zu einem Wasseraustritt nach der Wieder­inbetriebnahme.
7. Lagern Sie das Gerät in einer aufrechten Position an einem vor direkter Sonneneinstrahlung geschützten, kühlen, trockenen und staubfreien Ort.
8. Schützen Sie das Gerät eventuell mit einer Kunst­stoffhülle gegen Staub.
Pflege und Wartung
Die regelmäßige Pflege und Beachtung einiger Grund­voraussetzungen gewährleisten einen störungsfreien Betrieb und eine lange Lebensdauer des Gerätes.
Das Gerät sollte nach jedem längeren Einsatz, jedoch mindestens einmal jährlich, durchgesehen und gründ­lich gereinigt werden.
Der gesamte Kältemittelkeislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von hierfür speziell autorisierten Fachbetrieben gewartet bzw. instandgesetzt werden.
Pflege- und Wartungsarbeiten dürfen nur bei aus­geschaltetem Gerät und gezogenem Netzstecker
*
erfolgen.
Reinigung des Kunststoffgehäuses:
Zum Reinigen benutzen Sie bitte nur ein sauberes, wei­ches und leicht angefeuchtetes Tuch, mit dem Sie das Gehäuse vorsichtig abwischen.
Beachten Sie bitte die folgenden Hinweise: ◊ Verwenden Sie niemals chemische Reiniger oder
Polituren zur Reinigung des Gerätes. Diese können die Oberfläche angreifen.
◊ Verwenden Sie nur lauwarmes Wasser.
Maximal 40 °C warm.
◊ Achten Sie darauf, daß keine Feuchtigkeit in das
Gerät gelangt. Auf keinen Fall dürfen Wasser oder andere Flüssigkeiten in das Gerät gespritzt werden.
Dies kann zu Schäden an den elektrischen Bautei­len führen.
◊ Reinigen Sie das Gerät unter keinen Umständen un-
ter fließendem Wasser.
◊ Säubern Sie regelmäßig und gründlich die Abluft-
und Ausblasöffnungen. Dort sammelt sich meist zuerst Schmutz an.

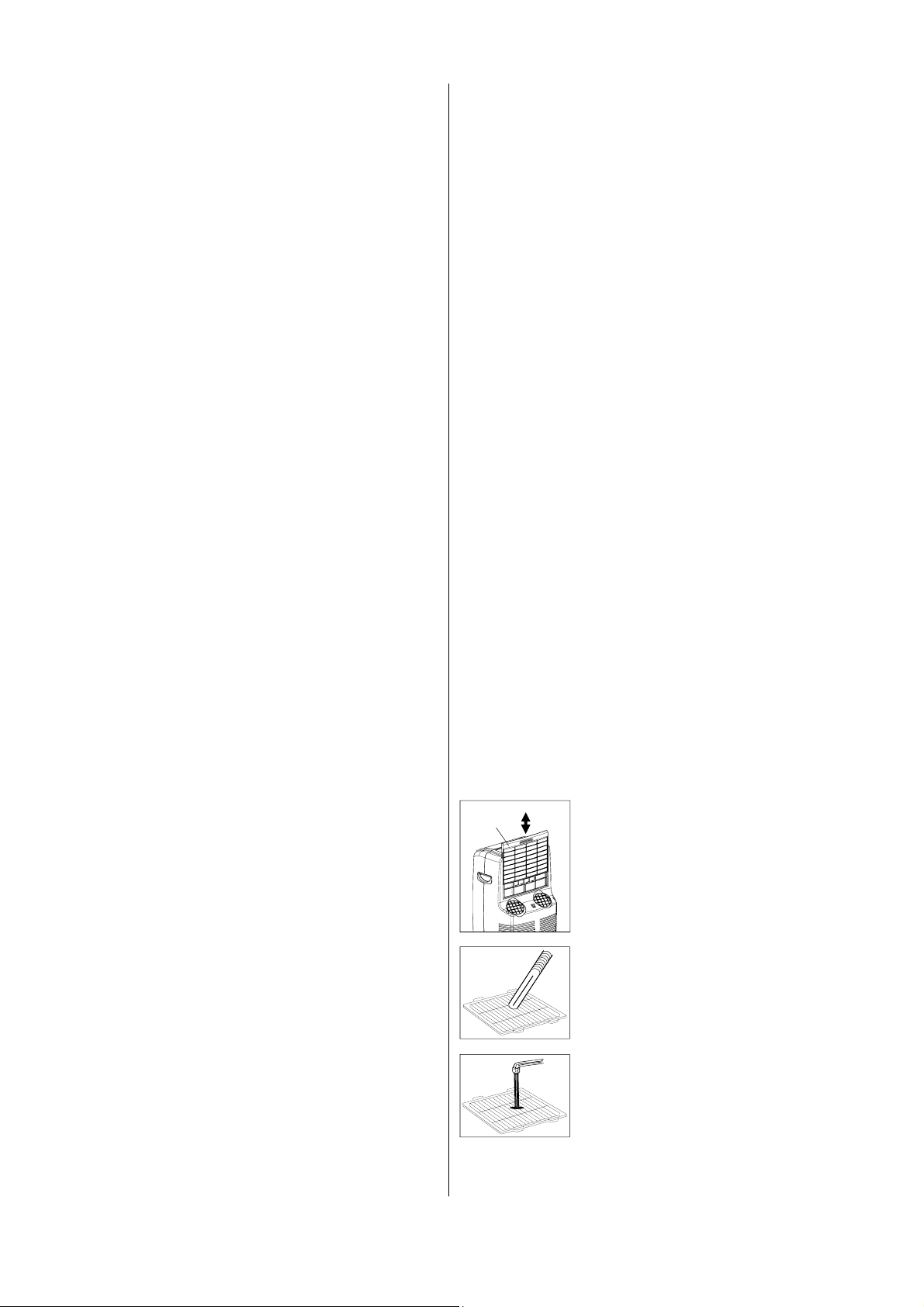

Filterreinigung
Das Gerät ist mit einem Luftfilter ausgerüstet. Dieser kann an der Rückseite herausgezogen werden. Die Reinigung des Filters muß in regelmäßigen Zeitabstän­den durchgeführt werden. Reinigen Sie den Luftfilter in einem Intervall von längstens 100 Stunden Betriebszeit. Bei stark verunreinigter Luft reduzieren Sie diesen Zeit­raum entsprechend.
Betreiben Sie das Gerät nie ohne Luftfilter. Der Luft­filter verhindert, daß der Verdampfer verschmutzt
*
und das Gerät an Leistungsfähigkeit verliert.
1. Schalten Sie das Gerät mit der
Filter
Ein/Aus Taste am Bedienungs­tableau oder an der Infrarot­Fernbedienung aus.
2. Ziehen Sie den Netzstecker.
3. Nehmen Sie den Filter aus dem Gerät.
4. Reinigen Sie den Filter von an­haftendem Staub.
Sie können dazu einen Staub­sauger verwenden.
5. Reinigen Sie bei starken Ver­schmutzungen den Filter vor­sichtig mit lauwarmem Wasser.
6. Lassen Sie den Filter an der Luft trocknen.
7. Setzen Sie den Filter wieder in das Gerät ein.
8. Achten Sie darauf, daß der Filter trocken und unbeschädigt ist.
10
Page 11
Störungsbeseitigung
Das Gerät wurde mit modernsten Fertigungsmethoden hergestellt und mehrfach auf seine einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, überprüfen Sie bitte das Gerät nach untenstehender Liste.
Vor allen Arbeiten am Gerät muß der Netzstecker aus der Steckdose gezogen werden!
*
Störung mögliche Ursache Zur Überprüfung Abhilfe
*
Das Gerät läuft nicht an oder schaltet sich selbständig ab.
Das Gerät arbeitet ohne oder mit verminderter Kühlleistung.
Das Gerät reagiert nicht auf die Infrarot-Fernbedienung.
Kondensatwasseraustritt am Gerät.
Stromausfall.
Netzsicherung defekt. Hauptschalter ausgeschaltet.
Netzzuleitung beschädigt.
Einsatz-Temperaturbereich unter- bzw. überschritten.
Internes Reservoir voll.
Die Umgebungstemperatur des Gerätes liegt außerhalb des Arbeitsbereiches (16 bis 35 °C).
Abluftschlauch abgeknickt, verlängert, nach unten geführt oder verstopft.
Filterverunreinigung Ansaug- und / oder Ausblasöff­nung durch Fremdkörper blo­ckiert.
Gerät steht zu nahe an der Wand oder anderen Gegenständen.
Fenster und Türen geöffnet / Wärmelast wurde erhöht.
Unterdruck im Aufstellungs­raum beim Betrieb des Gerätes mit Wanddurchführung.
Die Betriebsart „Kühlen“ ist nicht eingestellt.
Gerät wird mittels der Funktion Timer geschaltet.
Temperatureinstellung zu hoch.
Überspannung durch örtliche Blitzeinschläge.
Die Luftleitklappe ist nicht weit genug geöffnet.
Batterien der Fernbedienung erschöpft oder Sendedistanz zu groß
Nach Batterietausch falsche Polung der Batterien
Gerät steht schief.
Der Stopfen des Kondensat­ablaufes ist nicht korrekt aufge­steckt oder beschädigt.
Arbeiten alle anderen elektri­schen Betriebsmittel?
Sind alle Lichtstromkreise funk­tionstüchtig?
Arbeiten alle anderen elektri­schen Betriebsmittel?
Arbeitet der Ventilator noch?
Leuchtet die Signallampe „Reservoir voll“?
Erscheint die Anzeige „E1“ im Display
Erhöht sich die Kühlleistung, wenn das Gerät ohne Abluft­schlauch und ohne Filter be­trieben wird?
Ist der Filter verschmutzt? Erhöht sich die Kühlleistung, wenn das Gerät ohne Filter betrieben wird?
Ist der erforderliche Mindest­abstand von 50 cm eingehalten worden?
Gibt es bauliche oder anwen­dungsmäßige Veränderung?
Erhöht sich die Kühlleistung, wenn ein Fenster oder eine Tür geöffnet wird?
Leuchtet die Signallampe „Cool“ in der Anzeige?
Leuchtet die Signallampe „On/Off“ in der Anzeige?
Ist die eingestellte Temperatur oberhalb der des Raumes?
Gab es in letzter Zeit regionale Gewitter mit Blitzeinschlägen?
Die Stellung der Luftleitklappe prüfen.
Funktion auf Tastendruck bei einer Entfernung von ca. 3 m ?
Ist die Polung korrekt?
Ist das Gerät senkrecht aufge­stellt worden?
Tropft Wasser aus dem Kon­densatablauf?
Spannung überprüfen ggf. auf Wiedereinschalten warten.
Netzsicherung austauschen. Hauptschalter einschalten.
Instandsetzung durch einen Fachbetrieb.
Einsatz-Temperaturbereich von 18 bis 35 °C beachten.
Reservoir entleeren. Siehe Seite 7.
Das Gerät nicht außerhalb des Arbeitsbereiches betreiben.
Für einen freien Weg der Ab­luft sorgen.
Filter reinigen.
Mindestabstand einhalten.
Fenster und Türen schließen / Wärmelast reduzieren.
Druckausgleich im Aufstel­lungsraum schaffen.
Die Betriebsart des Geräte auf „Cool“ einstellen.
Ein/Aus Taste erneut betäti­gen.
Temperatur reduzieren.
Gerät ausschalten und 5 min vom Netz trennen, dann neu starten.
Öffnen Sie die Luftleitklappe so weit wie möglich.
Neue Batterien einsetzen / Distanz reduzieren oder Stand­ort wechseln.
Die Batterien richtig gepolt ein­setzen. Markierung beachten.
Aufrecht stellen und auf sicheren Stand achten.
Stopfen korrekt aufstecken o­der falls erforderlich ersetzen.
Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benach­richtigen Sie bitte Ihren nächsten Fachhändler.
11
Page 12
Gerätedarstellung
34
13
27
20
26
22
33
18
29
28
19
30
21
31
16
36
37 35
15
32
25
17
12
24
11
10
7
6
5
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen bleiben uns vorbehalten.
9
4
3
23
14
8
1
2
12
Page 13
Ersatzteilliste
Nr. Bezeichnung EDV. Nr.
1 Geräteboden 1106300 2 Transportrolle 1106301 3 Motor mit Schaufelrad 1106302 4 Kondensator 2,5 µF 1106306 5 Schwimmer kpl. 1106304 6 Abdeckung (Reservoir) 1106303 7 Mikroschalter (Reservoir) 1106305 8 Kompressor kpl. 1106338
8a Kondensator 25 µF (Kompressor) 1106308
9 Verflüssiger 1106309 10 Ventilatorgehäuse, rechts (Abluft) 1106310 11 Ventilatorrad (Abluft) 1106311 12 Ventilatorgehäuse, links (Abluft) 1106312 13 Ventilatormotor (Abluft) 1106339 14 Trennwand 1106314 15 Abluftstutzen 1106315 16 Kondensator 2 µF 1106316 17 Verdampfer 1106317 18 Ventilatorgehäuse (Umluft) 1106318
Geben Sie bei Ersatzteilbestellungen neben der EDV-Nr. bitte auch immer die Geräte-Nr. laut Typenschild mit an.
Nr. Bezeichnung EDV. Nr.
19 Ventilatorrad (Umluft) 1106319 20 Ventilatormotor (Umluft) 1106340 21 Abdeckung, oben 1106321
22 Netzplatine 1106322 23 Netzzuleitung mit Stecker 1106323 24 Vorderwand 1106324 25 Rückwand 1106325 26 Luftleitklappe 1106326 27 Blende 1106327 28 Steuerplatine 1106328 29 Folie (Bedienungstableau) 1106329 30 Empfangsplatine 1106330 31 Griffmulde 1106331 32 Luftfilter 1106332 33 Fernbedienung 1106333 34 Abluftschlauch kpl. 1106334 35 Abluftschlauch 1106335 36 Anschlußstutzen 1106336 37 Fensterdüse 1106337
Technische Daten
Type
Nennkühlleistung 2) Kühlleistung 3) kW 3,63 Umluftvolumenstrom max. m³/h 480 Ventilatorstufen 3 Abluftvolumenstrom m³/h 510 Kältemittel R 407C Kältemittelmenge g 650 Arbeitsbereich °C 16 bis 35 Entfeuchtungsleistung max. l/h 2,2 Schalldruckpegel 1) Stufe 1 / 2 / 3 dB(A) 47 / 50 / 53 Spannungsversorgung V / Ph / Hz 230 / 1~ / 50 Nennleistungsaufnahme 2) Leistungsaufnahme 3) kW 1,48 Nennstromaufnahme 2) Stromaufnahme 3) A 7,00 Energieeffizienzgröße 2,45 Energieeffiziensklasse B Abluftschlauch, Länge / Ø mm 1250 / 125 Abstand von Mitte Wanddurchführung zum Boden min. mm 650 Maße Höhe / Breite / Tiefe mm 855 / 510 / 400 Gewicht kg 38
EDV-Nr. 1612350
1) Geräuschmessung DIN 45635 - 01 - KL3
2) Angaben beziehen sich auf Luftzustand TK 30 °C / FK 25 °C
3) Angaben beziehen sich auf Luftzustand TK 35 °C / FK 24 °C
MKT 350
kW 3,50
kW 1,35
A 6,20
13
Page 14

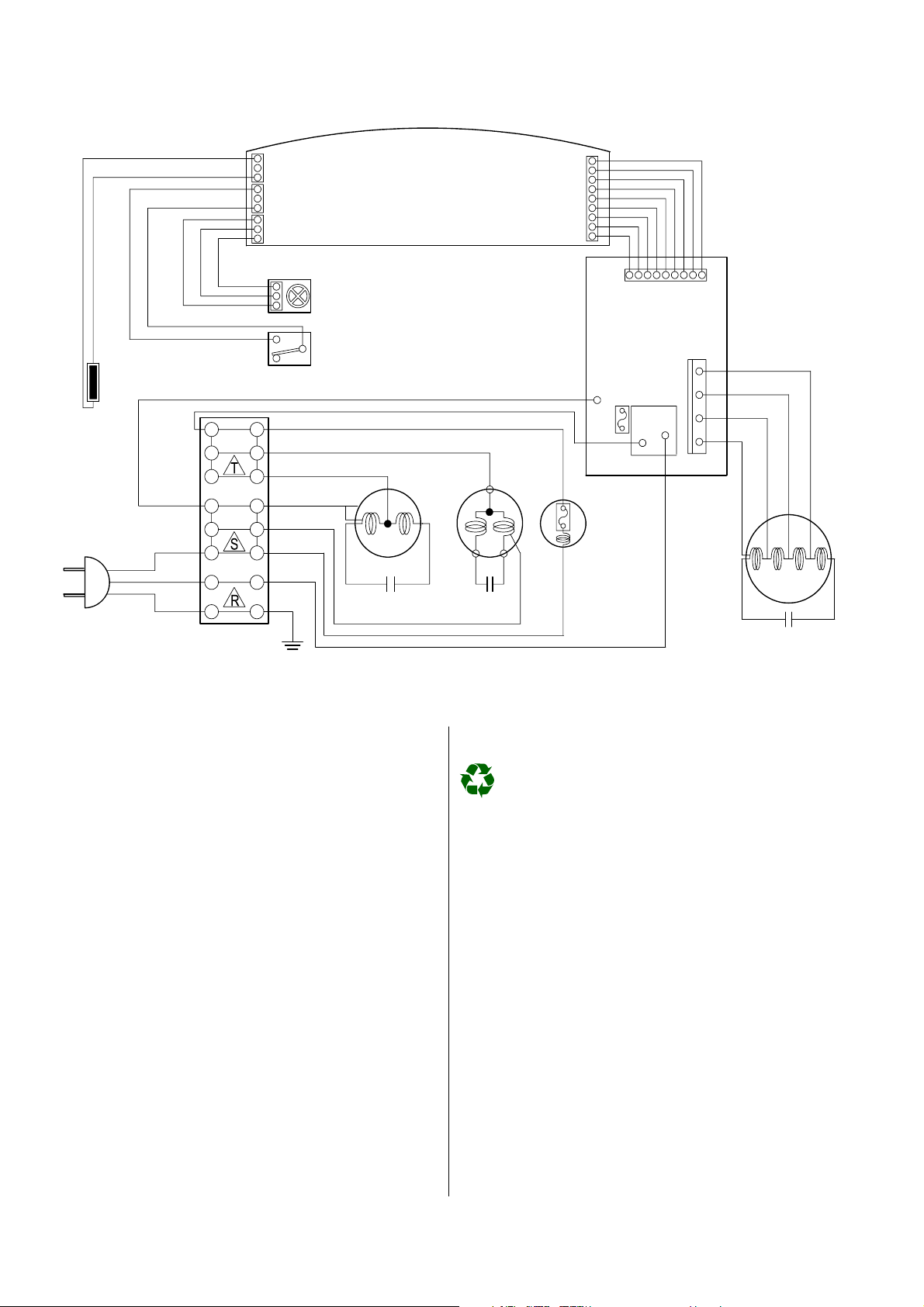

Elektrisches Anschlußschema
schwarz
schwarz
weiß
weiß weiß weiß
weiß
J03
J01
J5
Steuerplatine
(Bedienungstableau)
IR-Empfänger
J02
J02
Mikro-Schalter Reservoir
Temperatursensor
rot
rot
Netzstecker 230 V ~/ 50 Hz
rot
rot
blau
N
L
PE
Klemmleiste
Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten
blau
blau
blau
braun
gelb/grün
blau
Konden-
Motor
Abluft-
ventilator
weiß
sator
Kundendienst und Gewährleistung
Voraussetzung für eventuelle Gewährleistungsansprüche ist, daß der Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Verkauf und Inbetriebnahme die dem Gerät beigefügte ständig ausgefüllt an die REMKO GmbH & Co. KG zu­rückgesandt hat.
Das Gerät wurde werkseitig mehrfach auf einwandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, die nicht mit Hilfe der Störungsbeseitigung durch den Betreiber zu beseitigen sind, wenden Sie sich bitte an Ihren Händler oder Vertragspartner.
Ein anderer Betrieb / Bedienung als in dieser Betriebs­anleitung aufgeführt ist unzulässig. Bei Nichtbeachtung erlischt jegliche Haftung und
*
der Anspruch auf Gewährleistung.
„Gewährleistungsurkunde” voll-
Netzplatine
Hi
rot
orange
Mi
Lo
J01
Motor
Umluft-
ventilator
gelb
blau
blau
Kondensator
weiß
Kom­pressor
blau
weiß
Konden-
sator
blau
T102
COMP
Motor im
Reservoir
RL101
L
braun
Umwelt und Recycling
Wichtige Hinweise zum Recycling!
Eingriffe in den Kältekreislauf darf nur ein Fachunter­nehmen vornehmen. Dadurch ist gewährleistet, daß bei Reparaturen kein Kältemittel in die Umwelt gelangt.
Sowohl das Kältemittel als auch die Anlagenteile unter­liegen besonderen Bedingungen bei der Entsorgung.
Das eingesetzte Kältemittel gehört zu den sogenannten Sicherheitskältemitteln. Das bedeutet, daß Mengen, die im Fall einer Beschädigung frei werden, keine Verlet­zungen an den Atmungsorganen von Menschen oder Tieren verursachen.
Die Berührung mit flüssigem Kältemittel kann zu Erfrierungen auf der Haut führen!
*
Bestimmungsgemäße Verwendung
Bei Nichteinhaltung der Herstellervorgaben, der gesetz­lichen Anforderungen oder nach eigenmächtigen Ände­rungen an den Geräten, ist der Hersteller für die daraus resultierenden Schäden nicht haftbar.
14
Page 15
Installationsschema der Wanddurchführung
Rückstauklappe
Außengitter
Verschlußdeckel
Teleskoprohr
Installationsanweisung
1. Erstellen Sie ein Kernloch in der Außenwand (max. Wanddicke 480 mm) mit einem Durchmesser von mindestens 135 mm.
Beachten Sie mögliche Versorgungsleitungen in die­sem Bereich!
2. Setzen Sie das Schieberohr in den erstellten Wand­durchbruch so ein, daß sich das äußere Rohr (großer Durchmesser) auf der Wandinnenseite befindet.
Um Kältebrücken zu vermeiden isolieren Sie das Te­leskoprohr mit geeigneten Dämmaterialien.
3. Mauern Sie das Schieberohr im Kernloch so ein, daß die Bündigkeit an beiden Wandseiten gegeben ist.
4. Befestigen Sie das Schutzgitter auf der Wandaußen­seite mit 4 Schrauben.
Montieren Sie das Gitter unter Beachtung der Re­genabweisung.
5. Setzen Sie die Rückschlagklappe innen ein und be­festigen sie diese ebenfalls mit 4 Schrauben.
Der Schriftzug „oben” auf der Rückschlagklappe muß von innen zu sehen sein!
6. Verschließen Sie bei der Außerbetriebnahme des Gerätes, z. B. vor Beginn der Winterzeit, die Öffnung in der Rückschlagklappe mit dem Verschlußdeckel, um eine Luftzirkulation zu unterbinden.
15
Page 16
REMKO GmbH & Co. KG
Klima- und Wärmetechnik
D-32791 Lage • Im Seelenkamp 12 D-32777 Lage
• Postfach 1827
Telefon (0 52 32) 606 - 0 Telefax (0 52 32) 606260 E-Mail: [email protected] Internet: www.remko.de
Loading...
