REMKO MKT
MKT 291, MKT 291 S-Line
Mobiles Raumklimagerät
Bedienung · Technik · Ersatzteile
Ausgabe D – D06
Page 2
Page 3
Inhalt
Sicherheitshinweise
Umweltschutz und Recycling
Gewährleistung
Bestimmungsgemäße Verwendung
Transport und Verpackung
Gerätebeschreibung
Bedienung
Vor der Inbetriebnahme
Inbetriebnahme
Außerbetriebnahme
Filterreinigung
Pflege und Wartung
Installationsschema der Wanddurchführung (Zubehör)
4
4
4
4
5
5
6-7
8-9
9
9-10
10
10
11
Störungsbeseitigung und Kundendienst

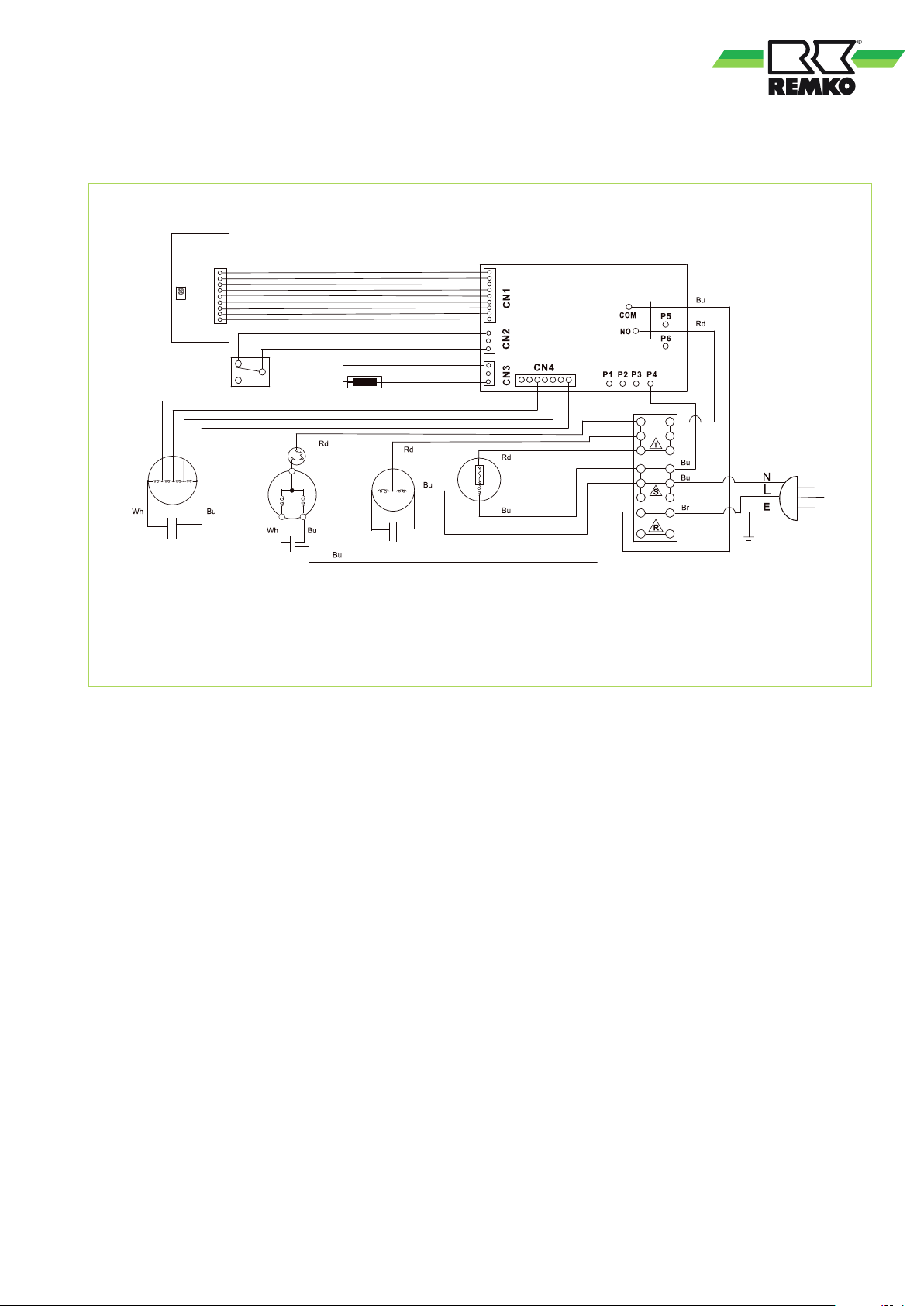

Elektrisches Anschlussschema
Gerätedarstellung
Ersatzteilliste
Technische Daten
EG-Konformitätserklärung
Vor Inbetriebnahme / Verwendung der Geräte ist diese
Originalbetriebsanleitung sorgfältig zu lesen!
12
13
14
15
16
17
Made by REMKO
Diese Originalanleitung ist Bestandteil des Gerätes und muss immer
in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät
aufbewahrt werden.
Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler keine Haftung!
3
Page 4
REMKO MKT
Sicherheitshinweise
Lesen Sie vor der ersten Inbetriebnahme des Gerätes die Betriebsanleitung aufmerksam durch. Sie
enthält nützliche Tips, Hinweise
sowie Warnhinweise zur Gefahrenabwendung von Personen und
Sachgütern ! . Die Mißachtung der
Anleitung kann zu einer Gefährdung von Personen, der Umwelt
und der Anlage und somit zum Verlust möglicher Ansprüche führen.
■ Bewahren Sie diese Betriebsan-
leitung sowie das Kältemitteldatenblatt in der Nähe der Geräte
auf.
■ Die Aufstellung und Installation
der Geräte und Komponenten
darf nur durch Fachpersonal
erfolgen.
■ Aufstellung, Anschluss und
Betrieb der Geräte und Komponenten müssen innerhalb
der Einsatz- und Betriebsbedingungen gemäß der Anleitung
erfolgen und den geltenden
regionalen Vorschriften entsprechen.
■ Die Geräte zum mobilen Einsatz
sind auf geeigneten Untergründen betriebssicher und senkrecht
aufzustellen. Geräte für den
stationären Betrieb sind nur in
fest installiertem Zustand zu
betreiben.
■ Umbau oder Veränderung der
von REMKO gelieferten Geräte
oder Komponenten sind nicht
zulässig und können Fehlfunktionen verursachen.
■ Die Geräte und Komponenten
dürfen nicht in Bereichen mit
erhöhter Beschädigungsgefahr
betrieben werden. Die Mindestfreiräume sind einzuhalten.
■ Die elektrische Spannungsver-
sorgung ist auf die Anforderungen der Geräte anzupassen.
■ Die Betriebssicherheit der Geräte
und Komponenten ist nur bei
bestimmungsgemäßer Verwendung und im komplett montiertem Zustand gewährleistet.
Sicherheitseinrichtungen dürfen
nicht verändert oder überbrückt
werden.
4
■ Die Bedienung von Geräten
oder Komponenten mit augenfälligen Mängeln oder Beschädigungen ist zu unterlassen.
■ Alle Gehäuseteile und Geräte-
öffnungen, z.B. Luftein- und
-austrittsöffnungen, müssen frei
von fremden Gegenständen,
Flüssigkeiten oder Gasen sein.
■ Die Geräte und Komponenten
erfordern einen ausreichenden
Sicherheitsabstand zu entzündlichen, explosiven, brennbaren,
aggressiven und verschmutzten
Bereichen oder Atmosphären.
■ Bei der Berührung bestimmter
Geräteteile oder Komponenten
kann es zu Verbrennungen oder
Verletzungen kommen.
■ Installation, Reparaturen und
Wartungen dürfen ausschließlich
von autorisiertem Fachpersonal,
Sichtkontrollen und Reinigungen
können vom Betreiber im spannungslosen Zustand durchgeführt werden.
■ Bei der Installation, Reparatur,
Wartung oder Reinigung der
Geräte sind durch geeignete
Maßnahmen Vorkehrungen zu
treffen, um von dem Gerät ausgehende Gefahren für Personen
auszuschließen.
■ Die Geräte oder Komponenten
sind keiner mechanischen Belastung, extremer Feuchtigkeit
und direkten Sonneneinstrahlung auszusetzen.
Umweltschutz
und Recycling
Entsorgung der Verpackung
Alle Produkte werden für den
Transport sorgfältig in umweltfreundlichen Materialien verpackt.
Leisten Sie einen wertvollen Beitrag zur Abfallverminderung und
Erhaltung von Rohstoffen und entsorgen Sie das Verpackungsmaterial daher nur bei entsprechenden
Sammelstellen.
Entsorgung der Geräte und
Komponenten
Bei der Fertigung der Geräte und
Komponenten werden ausschließlich recycelbare Materialien verwendet.
Tragen Sie zum Umweltschutz bei,
indem Sie sicherstellen, dass Geräte oder Komponenten (z.B. Batterien) nicht im Hausmüll sondern nur
auf umweltverträgliche Weise nach
den regional gültigen Vorschriften,
z.B. durch autorisierte Fachbetriebe
der Entsorgung und Wiederverwertung oder z.B. kommunale
Sammelstellen entsorgt
werden.
Gewährleistung
Voraussetzungen für eventuelle
Gewährleistungsansprüche sind,
dass der Besteller oder sein Abnehmer im zeitlichen Zusammenhang mit Verkauf und Inbetriebnahme die dem Gerät beigefügte
„Gewährleistungsurkunde”
vollständig ausgefüllt an die
REMKO GmbH & Co. KG
zurückgesandt hat.
Die Gewährleistungsbedingungen
sind in den „Allgemeinen Geschäfts- und Lieferbedingungen“
aufgeführt. Darüber hinaus können
nur zwischen den Vertragspartnern
Sondervereinbarungen getroffen
werden. Infolge dessen wenden
Sie sich bitte erst an Ihren
direkten Vertragspartner.
Bestimmungsgemäße
Verwendung
Die Geräte sind je nach Ausführung
und Ausrüstung ausschließlich als
Klimagerät zum Abkühlen bzw. Erwärmen des Betriebsmediums Luft
und innerhalb eines geschlossenen
Raumes vorgesehen.
Eine andere oder darüber hinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Für hieraus
resultierende Schäden haftet der
Hersteller/Lieferant nicht. Das Risiko trägt allein der Anwender.
Zur bestimmungsgemäßen Verwendung gehören auch das Beachten
der Bedienungs- und Installationsanweisung und die Einhaltung der
Wartungsbedingungen.
Page 5
Transport und
Verpackung
Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte das Gerät
sofort bei der Anlieferung und
vermerken Sie eventuelle Schäden
oder fehlende Teile auf dem Lieferschein und informieren Sie den Spediteur und Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Gerätebeschreibung
Das lokale Klimagerät eignet sich
besonders für den flexiblen Einsatz.
Das mobile Raumklimagerät
besteht aus einem Gerät zur
Fußboden-Aufstellung im Innenbereich und einen Abluftschlauch
zur Abführung der Wärme. Das
Innengerät nimmt die im zu kühlenden Raum befindliche Wärme
im Verdampfer (Wärmetauscher)
auf und überträgt diese auf den
internen Kältekreis. Dieser gibt
die Wärme über einen weiteren
Wärmetauscher (Verflüssiger) mittels des flexiblen Abluftschlauches
wieder ins Freie ab.

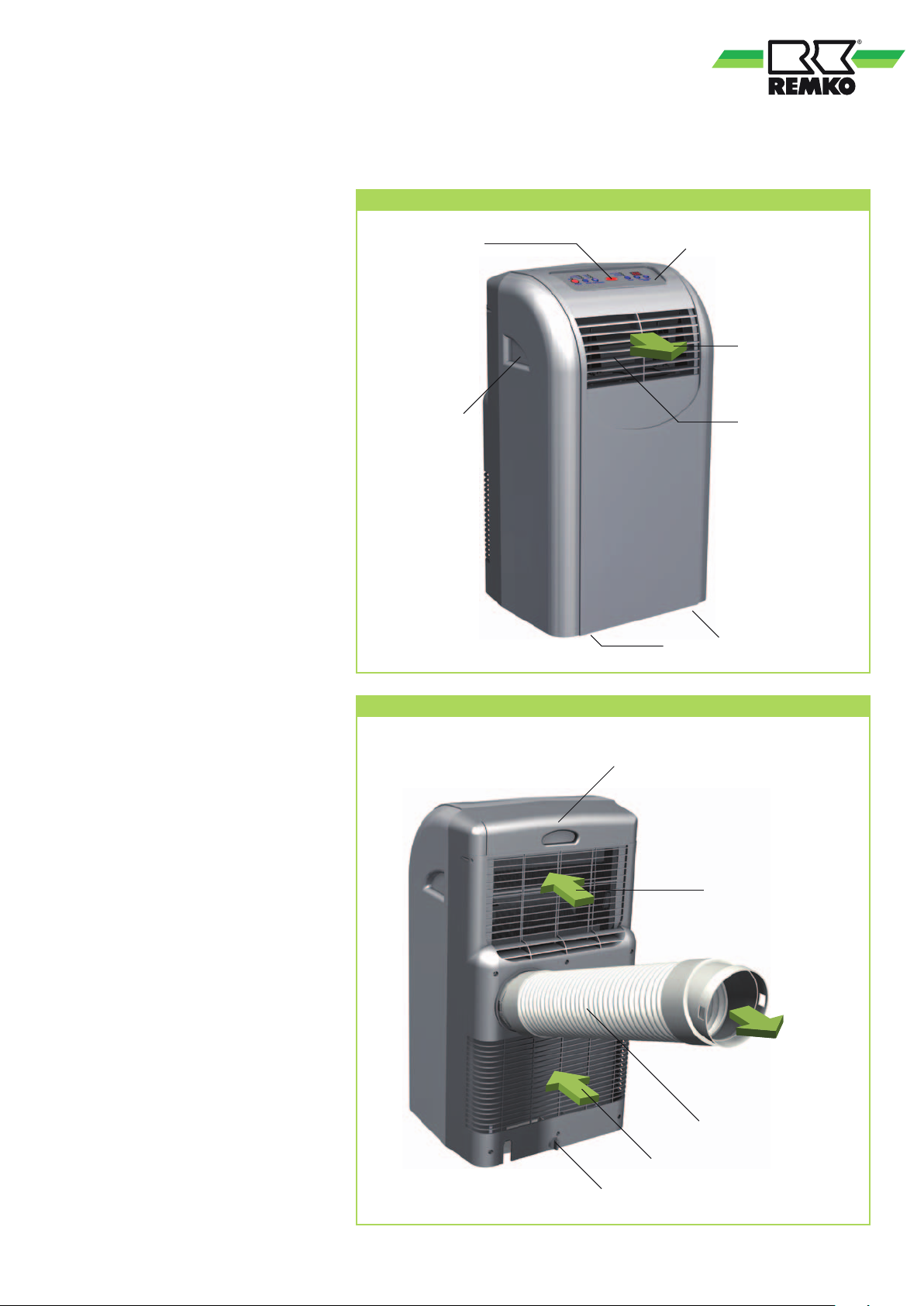

Vorderansicht
IR-Empfänger
Griffmulde
Rückansicht
Bedienungsableau
Luftaustritt
Umluft
Luftleitlamellen
Transportrollen
Luftfilter Umluft
Das im Kühlbetrieb anfallende
Kondensat wird mittels einer im
Gerät befindlichen Kondensatpumpe kontinuierlich über den Verflüssiger geleitet, der das Kondensat
verdampft und über den Abluftschlauch ins Freie leitet.
Das Gerät filtert und entfeuchtet
die Luft und schafft so ein angenehmes Raumklima. Es arbeitet
vollautomatisch und bietet dank
der Mikroprozessor-Regelung eine
Vielzahl weiterer Optionen. Die
Bedienung des Gerätes erfolgt
komfortabel über die im Lieferumfang enthaltene InfrarotFernbedienung.
Lufteintritt Umluft
Luftaustritt
Abluft
Abluftschlauch
Lufteintritt Abluft
Kondensatablauf mit Stopfen
5
Page 6
REMKO MKT
Bedienung
Die Bedienung kann über das am Gerät befindliche Bedienungstableau oder über die serienmäßige InfrarotFernbedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch, die Bezeichnung kann
Unterschiede aufweisen. Vor Inbetriebnahme der Infrarot-Fernbedienung sind die Batterien korrekt einzusetzen.

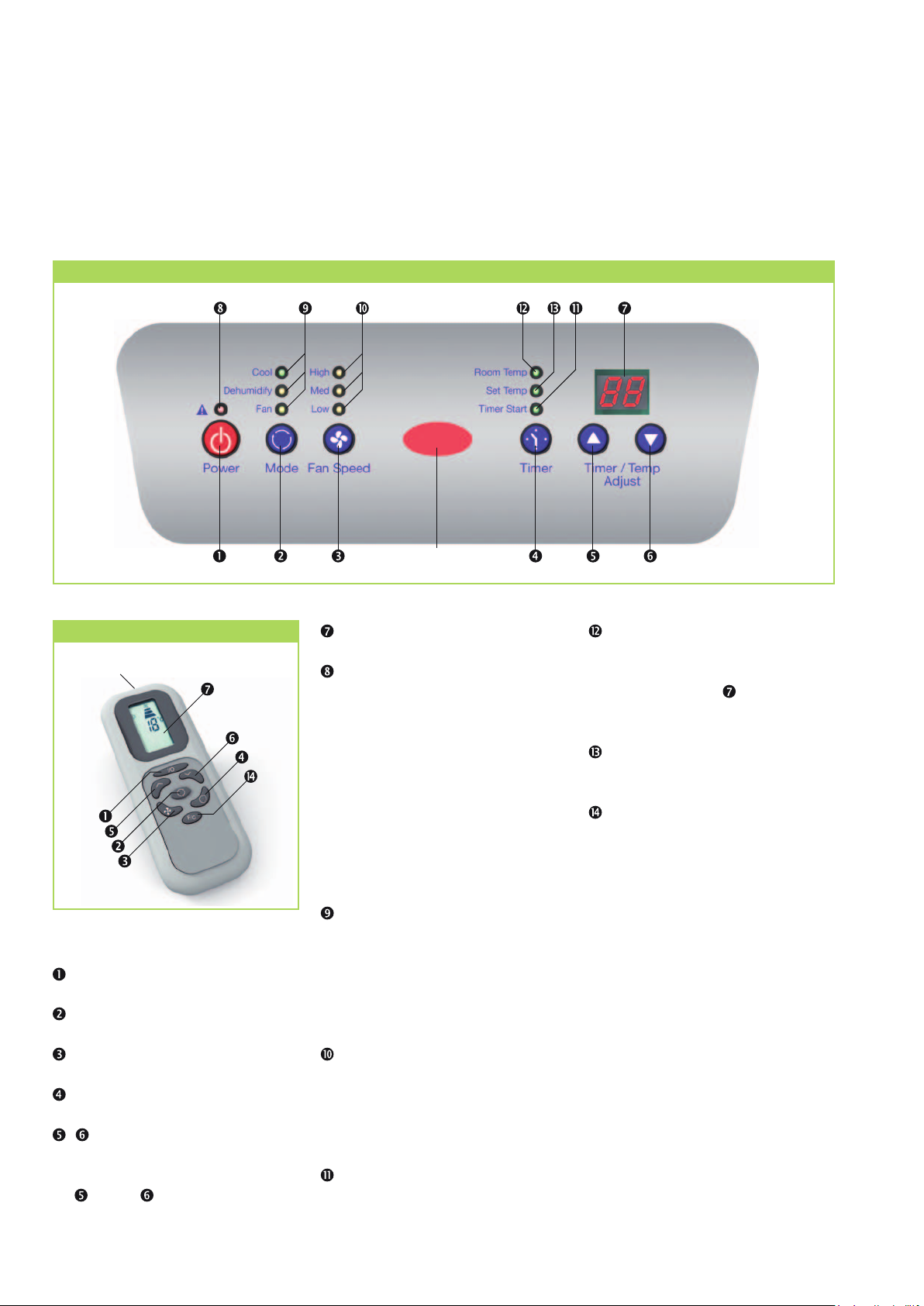

Bedienungstableau
Infrarot-Fernbedienung
Infrarot-Sender
Legende
Taste Ein/Aus „Power“
Taste Betriebsart „Mode“
Infrarot-Empfänger
Anzeigedisplay
Rote Störungs-LED:
Reservoir voll
Ein akustisches und ein
optisches Signal zeigen an,
dass der Schwimmerschalter des internen
Reservoirs den Betrieb
des Gerätes abgeschaltet
hat. Das akustische Signal
verstummt nach kurzer
Zeit, die LED bleibt aktiv.
LED-Anzeige Betriebsart
Grün: Kühlen „Cool“
Orange: Entfeuchten
„Dehumidify“
Gelb: Ventilieren
„Fan“
Grüne LED-Anzeige Raumtem-
peratur „Room Temp“
(wenn diese LED leuchtet
wird im Display die aktuelle
Raumtemperatur angezeigt)
Grüne LED-Anzeige
Solltemperatur „Set Temp“
Umschalttaste „°C/°F“
(nur auf der Fernbedienung)
Wahl der Betriebsart „Mode“
■ Kühlen „Cool“
Das Gerät dient der Raumkühlung. Es filtert und entfeuchtet
die Luft und schafft so ein
angenehmes Raumklima.
Taste Ventilator „Fan Speed“
Taste Zeitschaltuhr „Timer“
+
Tasten
Temperatur-/Zeiteinstellung
„Timer/Temp Adjust“:
höher, niedriger
6
Orange LED-Anzeige
Ventilatorstufe, mit hoher /
mittlerer / niedriger Ventilatordrehzahl „High“/„Med“/
„Low“
Grüne LED-Anzeige
Zeitverzögerung „Timer“
■ Entfeuchten „Dehumidify“
In der Betriebsart Entfeuchten
wird der Raumluft Feuchtigkeit
entzogen.
■ Ventilieren „Fan“
Das Gerät wälzt die Raumluft
um, filtert sie und sorgt für
einen gleich mäßigen Luftstrom.
Page 7
Betriebsart Kühlen „Cool“
Betriebsart Entfeuchten
„Dehumidify“
Zeitverzögerung „Timer“
1. Abluftschlauch an Wanddurchführung oder Fenster anbringen.
2. Gerät mit Taste „Power“
einschalten.
3. Taste „Mode“ drücken
bis LED „Cool“ leuchtet.
4. Ventilatoreinstellung über
Taste „Fan Speed“ wählen:
„High“
höchste Ventilatordrehzahl
„Med“
mittlere Ventilatordrehzahl
„Low“
kleinste Ventilatordrehzahl.
5. Leuchtet die LED „Room
Temp“ wird die aktuelle
Raumtemperatur im Display
angezeigt.
6. Sobald die Taste / / gedrückt wird, springt die Anzeige
von Raumtemperatur auf Solltemperatur um (LED leuchtet) und zeigt 15 Sekunden die
gewünschte Temperatur an.
1. Abluftschlauch an Wanddurchführung oder Fenster
anbringen.
2. Gerät mit Taste „Power“
einschalten.
3. Taste „Mode“ drücken bis
LED „Dehumidify“ leuchtet,
Ventilator wird automatisch
auf die Stufe „Med“, mittlere
Ventilatordrehzahl, geschaltet.
Betriebsart Ventilieren „Fan“
1. Gerät mit Taste „Power“
einschalten.
2. Taste „Mode“ drücken
bis LED „Fan“ leuchtet.
3. Ventilatoreinstellung über
Taste „Fan Speed“ wählen:
„High“
höchste Ventilatordrehzahl
„Med“
mittlere Ventilatordrehzahl
„Low“
kleinste Ventilatordrehzahl
Mit dem Timer können Sie das
Gerät automatisch ein- bzw. ausschalten.
Hierzu wird die Ein- bzw. Ausschaltverzögerung programmiert.
Automatisch einschalten
1. Gerät mit Taste „Power“
einschalten.
2. Betriebsart wählen und alle Einstellungen für die gewünschte
Betriebsart vornehmen.
3. Gerät mit Taste „Power“
ausschalten.
4. Taste „Timer“ drücken.
5. Zeit über Taste „Timer/Temp.
Adjust“ / einstellen.
Sie können nur ganze Stunden
eingeben.
6. LED blinkt.
7. Gerät schaltet sich automatisch
zur eingestellten Zeit ein.
7. Gewünschte Raumtemperatur über
Taste „Timer/Temp Adjust“
/ einstellen. Der Pfeil nach
oben erhöht, der Pfeil nach
unten verringert den im Display angezeigten Sollwert.
TIP
Ein angenehmes Raumklima
erhalten Sie, wenn Sie die
gewünschte Solltemperatur
maximal 4 bis 7 °C unter
Außentemperatur wählen.
4. Die Raumtemperatur wird nicht
beeinflusst und bleibt konstant.
Deshalb sind die Tasten Temperatur-/Zeiteinstellung „Timer/
Temp. Adjust“ / nicht
bedienbar.
TIP
Helfen Sie mit, Energieverbräuche im Stand-By-Betrieb
einzusparen! Wird das Gerät,
die Anlage oder die Komponente nicht verwendet, empfehlen wir eine Unterbrechung
der Spannungsversorgung.
Der Sicherheit dienende Komponenten unterliegen nicht
unserer Empfehlung!
Automatisch ausschalten
1. Das Gerät arbeitet in der zuvor
eingestellten Betriebsart.
2. Taste „Timer“ drücken.
3. Restlaufzeit über Taste „Timer/
Temp. Adjust“ / einstellen.
Es können nur ganze Stunden
eingegeben werden.
4. LED leuchtet.
5. Gerät schaltet sich automatisch
zur eingestellten Zeit aus.
7
Page 8
REMKO MKT
Vor der Inbetriebnahme
Das Gerät wird an dem gewünschten Ort, mit der Austrittsseite zum
Raum, aufgestellt. Beachten Sie
bei der Aufstellung die folgenden
Hinweise.
■
Lassen Sie das Gerät nach dem
Auspacken mindestens 5 Minuten auf seinen Transportrollen
stehen, bevor Sie es einschalten.
■
Stellen Sie das
Gerät standsicher auf einem
ebenen und
festen Untergrund auf. Bei
Bodenunebenheiten kann es
zu Vibrationen
und störenden Geräuschen
kommen.
ACHTUNG
Von der Geräterückseite zur
Wand muss ein Mindestabstand von 20 cm eingehalten
werden.
■
Alle Verlängerungen der
Netzzuleitung
müssen über
einen ausreichenden
Leitungsquerschnitt verfügen und dürfen nur vollständig
ausgerollt verwendet werden.
■
Kontrollieren
Sie, ob der
Stopfen des
Kondensatablaufes vorhanden und
korrekt aufgesetzt ist. Es
besteht die
Gefahr eines unkontrollierten
Kondensataustritts nach der
Inbetriebnahme.
■
Betreiben Sie
das Gerät nie
ohne Lufteintrittsfilter.
Ansonsten verschmutzen die
Lamellen des
Wärmetauschers und das
Gerät verliert
an Leistungsfähigkeit.
■
Achten Sie darauf, dass Personen und empfindliche Gegenstände, wie z. B. Pflanzen, nicht
direkt vom austretenden Luftstrom getroffen werden.
TIP
Schließen Sie bei direkter
Sonneneinstrahlung zusätzlich Vorhänge und Rolläden
und halten Sie während des
Betriebes die Fenster und
Türen geschlossen.
Kondensatablauf mit
Stopfen
Umluftfilter
Ableiten der warmen Abluft
ACHTUNG
Der Abluftschlauch ist immer
mit Steigung in Luftrichtung zu
verlegen und darf nicht verlängert werden!
Das Gerät erzeugt im Kühlbetrieb
feuchtwarme Abluft, die aus dem
zu kühlenden Raum abgeleitet
werden muss. Aus diesem Grund
ist es erforderlich, den mitgelieferten Abluftschlauch auf die Austrittsöffnung an der Rückseite des
Gerätes zu stecken.
■
Achten Sie
darauf, dass
die Rasten
des Abluftschlauches
sicher in die
beiden Öffnungen der Anschlussöffnung
einrasten. Verlegen Sie den
flexiblen Abluftschlauch nicht in
engen Bögen und knicken Sie
ihn nicht, um einen effektiven
Gerätebetrieb zu gewährleisten.
■
Die Abluft des Gerätes enthält
eine gewisse Menge Feuchtigkeit. Aus diesem Grund ist
es empfehlenswert, die Abluft
in den Außenbereich oder ins
Freie abzuführen.
Varianten der Abluftführung
Sie können die Abluft wie folgt aus
dem Gebäude leiten:
Über eine Flachdüse
Die mitgelieferte Flachdüse kann
auf verschiedene Arten eingesetzt
werden. Es besteht die Möglichkeit
die Flachdüse durch das geöffnete Fenster zu führen und mittels
Klettband und Fenstersauger zu
befestigen (Bild 1, Seite 9).
Ebenso kann die Flachdüse in das
gekippte Fenster eingehängt werden (Bild 2, Seite 9).
8
Page 9
Inbetriebnahme
Außerbetriebnahme
Über eine Wanddurchführung
Der mitgelieferte Schlauch wird
fest mit einer Wanddurchführung
verbunden. Eine passende Durchführung ist als Zubehör erhältlich
(Bild 3).
1 Abluft bei geöffnetem Fenster
2 Abluft bei gekipptem Fenster
3 Wanddurchführung
Vor jeder Inbetriebnahme sollten
die Lufteintritts– und austrittsöffnungen auf Fremdkörper sowie
der Lufteintrittsfilter auf Verschmutzung kontrolliert werden.
Verstopfte bzw. verschmutzte
Gitter und Filter sind umgehend zu
reinigen, siehe Kapitel „Pflege und
Wartung“.
Betriebsart Kühlen
1. Schalten Sie mit der
Taste „POWER“ das Gerät ein.
2. Wählen Sie mit der
Taste „MODE“
die Betriebsart Kühlen.
Die LED „COOL“
muss leuchten.
3. Stellen Sie mit den Tasten
„TIMER/TEMP/ADJUST“ die
gewünschte Solltemperatur
ein. Im Display wird die gewählte Solltemperatur angezeigt. Sollte die eingestellte
Ventilatorstufe zu groß oder zu
klein sein, kann durch die Taste
„FAN SPEED“ die gewünschte Ventilatorstufe eingestellt
werden.
Betriebsart Umluft
Befristete Außerbetriebnahme
Soll das Gerät für einen längeren
Zeitraum außer Betrieb genommen
werden, z. B. über den Winter, so
ist wie folgt zu verfahren:
1. Lassen Sie das Gerät ca. 2
Stunden im Umluftbetrieb
laufen um die Oberfläche
der Verdampferlamellen zu
trocknen. Dadurch wird
Restfeuchtigkeit aus dem
Gerät transportiert und Sie
vermeiden so unangenehme
Gerüche bei der Wiederinbetriebnahme.
2. Schalten Sie das Gerät über die
Taste „POWER“ aus, ziehen Sie
den Netzstecker und wickeln
Sie die Netzzuleitung auf. Achten Sie darauf, dass die Leitung
nicht stark geknickt oder gebogen wird.
3. Stellen Sie einen geeigneten
Behälter unter den Kondensatablauf des internen Reservoirs.
Der Kondensatablauf befindet
sich auf der unteren Rückseite
des Gerätes.
4. Ziehen Sie den Stopfen vom
Kondensatablauf ab und fangen
Sie das ablaufende Kondensat
auf.
HINWEIS
Unter Umständen kann es bei
der Abluftführung über einen
fest angeschlossenen Abluftschlauch, z. B. durch geschlossene Türen oder Fenster, zu
Unterdruck im Aufstellungsraum kommen. Sollte sich aus
diesem Grund die Leistung des
Gerätes verringern, ist für einen Druckausgleich zu sorgen.
1. Schalten Sie mit der
Taste „POWER“ das Gerät ein.
2. Wählen Sie mit der
Taste „FAN SPEED“ die
Betriebsart Ventilieren.
Die LED „HIGH/MED/LOW“
muss leuchten.
5. Stecken Sie anschließend den
Stopfen wieder auf.
Ein fehlender oder nicht korrekt
aufgesteckter Stopfen führt zu
einem Kondensataustritt nach
der Wiederinbetriebnahme.
6. Lagern Sie das Gerät in einer
aufrechten Position an einem
vor direkter Sonneneinstrahlung
geschützten, kühlen, trockenen
und staubfreien Ort. Schützen
Sie das Gerät eventuell mit
einer Kunststoffhülle gegen
Staub.
9
Page 10
REMKO MKT
Unbefristete
Außerbetriebnahme
Die Entsorgung der Geräte und
Komponenten ist nach den
regional gültigen Vorschriften,
z.B. durch autorisierte Fachbetriebe
der Entsorgung und Wiederverwertung oder Sammelstellen,
durchzuführen.
Die Firma REMKO GmbH & Co.
KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen
Fachbetrieb in Ihrer Nähe.
Pflege und Wartung
Die regelmäßige Pflege und
Beachtung einiger Grundvoraussetzungen gewährleisten einen
störungsfreien Betrieb und eine
lange Lebensdauer des Gerätes.
ACHTUNG
Pflege- und Wartungsarbeiten
dürfen nur in spannungsfreiem
Zustand erfolgen.
Dort sammelt sich meist zuerst
Schmutz an.
■
Wir empfehlen einen Wartungsvertrag mit einer entsprechenden Fachfirma abzuschließen. So gewährleisten Sie
jederzeit die Betriebssicherheit
der Anlage!
Filterreinigung
Das Gerät ist mit einem Luftfilter
ausgerüstet. Dieser kann an der
Rückseite herausgezogen werden.
Die Reinigung des Filters muss
in regelmäßigen Zeitabständen
durchgeführt werden. Reinigen Sie
den Luftfilter in einem Intervall von
längstens 100 Stunden Betriebszeit. Bei stark verunreinigter Luft
reduzieren Sie diesen Zeitraum.
1. Schalten Sie das Gerät aus und
ziehen Sie den Netzstecker.
2. Nehmen Sie den Filter aus dem
Gerät (Bild 4).
3. Reinigen Sie den Filter von
anhaftendem Staub.
Sie können dazu einen Staubsauger verwenden (Bild 5).
4 Filterwechsel
5 Reinigung mit dem Staubsauger
6
Reinigung mit lauwarmen Wasser
■
Reinigung des Gehäuses:
Reinigen Sie das Gerät nur mit
einem angefeuchteten Tuch.
Setzen Sie keinen Wasserstrahl ein.
■
Nutzen Sie keine scharfen,
schabenden oder lösungsmittelhaltigen Reiniger.
■
Verwenden Sie auch bei extremer Verschmutzung nur geeignete Reinigungsmittel.
■
Achten Sie darauf, dass keine
Feuchtigkeit in das Gerät gelangt. Säubern Sie regelmäßig
und gründlich die Abluft- und
Austrittsöffnungen.
10
4. Reinigen Sie bei starken Verschmutzungen den Filter vorsichtig mit lauwarmem
Wasser (Bild 6).
5. Lassen Sie den Filter an der Luft
trocknen.
6. Setzen Sie den Filter wieder in
das Gerät ein (Bild 4).
7. Achten Sie darauf, dass der
Filter trocken und unbeschädigt ist.
ACHTUNG
Betreiben Sie das Gerät nie
ohne Luftfilter.
Page 11
Installationsschema der Wanddurchführung (Zubehör)
Montagebeispiel
RückstauklappeAußengitter
Verschlußdeckel
min. 400 mm
Teleskoprohr
Installationsanweisung
1. Erstellen Sie ein Kernloch in der
Außenwand (max. Wanddicke
480 mm) mit einem Durchmesser von mindestens 135 mm.
Beachten Sie mögliche Versorgungsleitungen in diesem
Bereich!
2. Setzen Sie das Schieberohr in
den erstellten Wanddurchbruch
so ein, dass sich das äußere
Rohr (großer Durchmesser) auf
der Wandinnenseite befindet.
Um Kältebrücken zu vermeiden
isolieren Sie das Teleskoprohr
mit geeigneten Dämmmaterialien.
3. Mauern Sie das Schieberohr
im Kernloch so ein, dass die
Bündigkeit an beiden Wandseiten gegeben ist.
4. Befestigen Sie das Schutzgitter
auf der Wandaußenseite mit
4 Schrauben.
Montieren Sie das Gitter
unter Beachtung der Regenabweisung.
5. Setzen Sie die Rückschlagklappe innen ein und befestigen sie
diese ebenfalls mit 4 Schrauben.
Der Schriftzug „oben” auf der
Rückschlagklappe muss von
innen zu sehen sein!
6. Verschließen Sie bei der Außerbetriebnahme des Gerätes,
z. B. vor Beginn der Winterzeit,
die Öffnung in der Rückschlagklappe mit dem Verschlußdeckel, um eine Luftzirkulation
zu unterbinden.
11
Page 12
REMKO MKT
Störungsbeseitigung und Kundendienst
Das Gerät und die Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf
fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät
nach untenstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch
nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler.
ACHTUNG
Öffnen Sie niemals das
Gerätegehäuse.
Das Gerät arbeitet nicht, das
Bedientableau bleibt dunkel
■
Stellen Sie sicher,
· dass der Netzstecker ord nungsgemäß eingesteckt ist.
· dass kein Stromausfall vorliegt.
· dass die Netzspannung vor handen ist (Sicherung).
■
Prüfen Sie die Netzzuleitung
auf Schäden.
HINWEIS
Wenden Sie sich an Ihren
Händler oder Vertragspartner,
wenn das Gerät nicht in Funktion gesetzt werden kann.
Das Gerät arbeitet nicht,
LED-Anzeige Zeitverzögerung
„Timer“ blinkt
■
Zeitverzögerung
„Timer“ ist programmiert, löschen
Sie die Timereinstellung.
Das Gerät arbeitet nicht,
Display zeigt „E1“/„H1“
■
Die Raumtemperatur liegt außerhalb
der Betriebsgrenzen
von 16 bis 35 °C. Warten Sie
bis Raumtemperatur im Arbeitsbereich liegt (verringern Sie ggf.
die Sonneneinstrahlung und
schließen Sie Fenster
und Türen).
Das Gerät schaltet sich selbstständig ab, Störungs-LED
blinkt und ein Signal ertönt
(Reservoir voll)
Zum Entleeren des Reservoirs gehen Sie wie
folgt vor:
1. Gerät ausschalten,
Netzstecker ziehen.
2. Stellen Sie ein flaches Gefäß unter den Kondensatablaufstutzen
und lösen den Stopfen.
3. Nachdem das Kondensat abgelaufen ist, den Stopfen wieder
fest einstecken.
Das Gerät kühlt nicht richtig
■
Prüfen der Betriebsart: die LEDAnzeige Kühlen „Cool“ muss
leuchten.
■
Für eine optimale Kühlleistung
sollten Sie Vorhänge und
Rollläden schließen. Achten
Sie zusätzlich auf geschlossene
Fenster und Türen.
■
Stellen Sie sicher,
· dass der Abluftschlauch ord nungs gemäß angebracht ist.
Er darf nicht ab geknickt, ab fallend oder in einem zu en gen Bogen verlegt sein.
· dass keine Fremdkörper die
Luftzu- und Luftabfuhr beein trächtigen (Mindestfreiräume
beachten).
· dass die Luftleitlamellen frei
von Verschmutzung oder
fremden Gegenständen sind.
· dass die Solltemperatur nicht
zu hoch eingestellt ist (Be triebsgrenzen des Gerätes
16 bis 35 °C).
Das Gerät reagiert nicht auf
die Fernbedienung
■
Stellen Sie sicher,
· dass die Batterien funktions fähig sind, wechseln Sie sie
ggf. aus.
· dass die Batterien richtig
gepolt eingelegt sind
(vgl. Markierung).
· dass sich zwischen Fern bedienung und Gerät keine
Gegenstände befinden
(Reichweite ca. 5 m).
Kondenswasser tritt aus
■
Stellen Sie sicher,
· dass das Gerät fest auf waage rechtem Untergrund steht.
· dass der Abluftschlauch richtig
angebracht ist.
· dass der Stopfen fest in dem
Kondensatablaufstutzen
steckt.
ACHTUNG
Führen Sie niemals Arbeiten
an dem Kältekreis oder an der
elektrischen Ausrüstung durch.
12
Page 13
Elektrisches Anschlussschema
MKT 291 (S-Line)
Mikro schalter
(Reservoir)
Verdampfer-
ventilator
Steuerplatine
Bedientableau
Temperatur-
sensor Umluft
Kompressor Verflüssiger-
ventilator
Netzplatine
Kondensatmotor
A2517-160
Netzstecker
Farbkennzeichnung:
Bu Blau
Br Braun
Rd Rot
Wh Weiß
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
13
Page 14
REMKO MKT
Gerätedarstellung
28
31
29
33
30
25
22
15
32
24
17
11
16
12
18
14
13
4
7
21
19
26
20
27
8
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
14
10
9
5
6
3
1
23
2
Page 15
Ersatzteilliste
Nr. Bezeichnung MKT 291 MKT 291
Ab Seriennummer
1 Geräteboden 1107070 1107070
2 Transportrolle 1106851 1106851
3 Kondensatmotor mit Schaufelrad 1106852 1106852
4 Kondensator 2,5 μF (Verflüssigerventilator) 1106853 1106853
5 Schwimmer (Reservoir) 1106854 1106854
6 Abdeckung (Reservoir) 1106855 1106855
7 Mikroschalter (Reservoir) 1106856 1106856
8 Kompressor kpl. 1106898 1106898
9 Kondensator (Kompressor) 1106897 1106897
10 Verflüssiger 1107082 1107082
11 Ventilatorgehäuse (Verflüssigerventilator) 1107072 1107072
12 Ventilatorrad (Verflüssigerventilator) 1106861 1106861
13 Ventilatormotor (Verflüssigerventilator) 1106863 1106863
14 Kondensatwanne 1107073 1107073
15 Abluftstutzen 1106865 1106865
16 Kondensator 1,5 μF (Verdampferventilator) 1106866 1106866
17 Verdampfer 1107083 1107083
18 Ventilatorgehäuse (Verdampferventilator) 1107075 1107075
19 Ventilatorrad (Verdampferventilator) 1106823 1106823
20 Ventilatormotor (Verdampferventilator) 1106843 1106843
21 Netzplatine 1107084 1107084
22 Netzzuleitung mit Stecker 1106874 1106874
23 Vorderwand 1106820 1106827
24 Rückwand 1106829 1106829
25 Luftaustrittslamelle, Set 1106844 1106844
26 Steuerplatine Bedientableau 1106825 1106825
27 Bedientableau 1106826 1106831
28 Luftfilter 1106830 1106830
29 Abluftschlauch 1106886 1106833
30 Anschlussstutzen 1106887 1106834
31 Fensterdüse 1106888 1106835
32 Kondensatablaufstutzen mit Stopfen 1107076 1107076
33 Fernbedienung 1106884 1106884
Abluftschlauch kpl. (Nr. 29; 30; 31) 1106885 1106832
Ersatzteile ohne Abbildung
Sensor (Umluft) 1106889 1106889
1256... 1257...
Zubehör
Nr. Bezeichnung MKT 291 MKT 291
Wanddurchführung 1613115 1613115
Bei Ersatzteilbestellungen neben der EDV-Nr. bitte immer auch die Geräte-Nr. und Geräte-Typ (s. Typenschild) angeben!
15
Page 16
REMKO MKT
Technische Daten
Baureihe MKT 291 MKT 291
Betriebsweise Mobiles Kompakt-Klimagerät zum Kühlen
Nennkühlleistung
Energieeffizienzgröße Kühlen EER
Elektr. Nennleistungsaufnahme
Elektr. Nennstromaufnahme
Energieeffizienzklasse Kühlen A
Energieverbrauch, stündlich kWh/60min 1,11
Einsatzbereich (Raumvolumen), ca. m³ 90
Einstellbereich Innengerät °C +16 bis +32
Arbeitsbereich Innengerät °C /%r.F. +16 bis +35 / +35 bis +85
Kältemittel R 410A
Betriebsdruck max., Kältekreis kPa 1800 / 3600
Kältemittel, Grundmenge kg 0,65
Umluftvolumenstrom je Stufe m³/h 240 / 270 / 320
Schalldruckpegel je Stufe
Schallleistung max. dB(A) 62
Spannungsversorgung V/Hz 230 / 1~ / 50
Schutzart IP 20
Elektr. Anlaufstrom, LRA
Abluftschlauch, Länge / Durchmesser
Abmessungen Höhe mm 770
Gewicht kg 33,0
Serienfarbton weiß silber
Seriennummer 1256... 1257...
EDV-Nr. 1612295 1612296
1) Raumtemperatur TK 35 °C, FK 24 °C
2) Abstand 1m Freifeld
1)
1)
1)
1)
2)
Breite mm 435
Tiefe mm 430
kW 2,94
2,61
kW 1,11
A 4,93
dB(A) 49 / 53 / 54
A
mm
21
1500 / 125
16
Page 17
EG – Konformitätserklärung
(im Sinne der Maschinenrichlinie Anhang II 1A -
Original Konfimitätserklärung)
Hiermit erklären wir, dass die nachfolgend bezeichneten Geräte in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Anforderungen der EG-Richtlinien, der EG-Sicherheitsstandards und
produktspezifischen EG-Standards erfüllen.
Name des Herstellers: REMKO GmbH & Co. KG
Klima- und Wärmetechnik
Im Seelenkamp 12
D - 32791 Lage
Name des CE-Beauftragten: REMKO GmbH & Co. KG
Klima- und Wärmetechnik
Im Seelenkamp 12
D - 32791 Lage
Geräte (Maschinen) - Ausführung: Lokales Raumklimagerät
Serie / Baureihe: REMKO MKT 291, MKT 291 S-Line
Serien- / Baureihennummer: 1256.......... und 1257..........
Geltende Bestimmungen : MA - RL 2006/42/EG Maschinenrichtlinie
(EG-Richtlinien) NS - RL 2006/95/EG Niederspannungsrichtlinie
EMV – RL 2004/108 EWG EMV-Richtlinie
EnVKV - RL 92/75/EWG Energieverbrauchskennzeichnungs verordnung
EG 97/23/EG Druckgeräterichtlinie
ErP 262/2011 Eco-Designrichtlinie
Angewandte Normen: DIN EN ISO 12100-1-2 : 2004-04; DIN EN ISO 13857,
EN 14511 T1-4;
DIN 45635 - 1;
EN 378 – 1-4;
EN 55014 - 1; EN 55014 - 2; EN 55104
EN 60204 - 1; EN 60335 - 1; EN 60335 - 2 - 40;
EN 61000 - 3 - 2; EN 61000 - 3 - 3;
Lage, 5. Juni 2013 REMKO GmbH & Co. KG
........................................
Unterschrift Produktmanager
Page 18
Notizen
Page 19
Page 20
REMKO INTERNATIONAL
… und einmal ganz in Ihrer Nähe!
Nutzen Sie unsere Erfahrung und Beratung
REMKO GmbH & Co. KG
Klima- und Wärmetechnik
Im Seelenkamp 12 D-32791 Lage
Postfach 1827 D-32777 Lage
Telefon +49 52 32 606-0
Telefax +49 52 32 606-2 60
E-mail [email protected]
Internet www.remko.de
Hotline
Deutschland
+49 5232 606-0
International
+49 5232 606-130
Die Beratung
Durch intensive Schulungen bringen wir das Fachwissen unserer
Berater immer auf den neuesten
Stand. Das hat uns den Ruf eingetragen, mehr zu sein als nur
ein guter, zuverlässiger Lieferant:
REMKO, ein Partner,
der Probleme lösen hilft.
Der Vertrieb
REMKO leistet sich nicht nur ein
gut ausgebautes Vertriebsnetz im
In- und Ausland, sondern auch
ungewöhnlich hochqualifizierte
Fachleute für den Vertrieb.
REMKO-Mitarbeiter im
Außen dienst sind mehr als nur
Verkäufer: vor allem müssen sie
für unsere Kunden Berater in der
Klima- und Wärmetechnik sein.
Der Kundendienst
Unsere Geräte arbeiten präzise
und zuverlässig. Sollte dennoch
einmal eine Störung auftreten,
so ist der REMKO Kundendienst
schnell zur Stelle. Unser umfangreiches Netz erfahrener Fachhändler garantiert Ihnen stets
einen kurzfristigen und zuverlässigen Service.
Technische Änderungen vorbehalten, Angaben ohne Gewähr!
Loading...
