Remington AT3017B User Manual

AXCESS TRIMMER

Electric Pole Trimmer

OWNER’S MANUAL

MODELS: AT3017B, AT3017BCA

IMPORTANT: Read and understand this manual before assembling or operating this Pole Trimmer. Improper use of Pole Trimmer can cause severe injury or death. Keep this manual for future reference.

STOP

ARRÉT

PARA

ARRÉT

DO NOT RETURN PRODUCT TO STORE.

CALL 1-800-626-2237 FOR TECHNICAL ASSISTANCE

For more information, visit www.remingtonpowertools.com

This manual is your guide to safe and proper operation of the trimmer.

ENGLISH

SAVE THESE INSTRUCTIONS.

Keep your purchase receipt for warranty coverage.

NO DEVUELVA EL PRODUCTO A LA TIENDA

PARA AYUDA TÉCNICA LLAME AL 1-800-626-2237

Para más información, www.remingtonpowertools.com

Este manual es su guía para la operación segura y correcta de la podadora.

GUARDE ESTAS INSTRUCCIONES.

Guarde su recibo de compra para cobertura de la garantía.

NE RETOURNEZ PAS LE PRODUIT AU DÉTAILLANT

FAITES LE 1 800 626-2237 POUR OBTENIR

DE L’ASSISTANCE TECHNIQUE

Pour plus de détails, visitez le www.remingtonpowertools.com

Ce guide vous aidera à utiliser votres taille-haie de façon appropriée et en

toute sécurité.

CONSERVER CES DIRECTIVES

Conservez votre reçu d’achat pour obtenir le service sous garantie.

www.remingtonpowertools.com

CONTENTS

IMPORTANT SAFETY INFORMATION ................................................................ 5

Before Operating Mower ................................................................................................................................5

While Operating Mower .................................................................................................................................5

Maintenance and Storage .............................................................................................................................6

Unpacking ......................................................................................................................................................6

PRODUCT IDENTIFICATION ............................................................................... 7

OPERATING TRIMMER ........................................................................................ 8

Pivoting Power Head .....................................................................................................................................8

Extension Cords.............................................................................................................................................9

Starting Pole Trimmer ....................................................................................................................................9

Adjusting Pole Length ....................................................................................................................................9

Operating Positions......................................................................................................................................10

Trimming a Hedge .......................................................................................................................................10

MAINTENANCE AND CLEANING ......................................................................11

Servicing Pole Trimmer ................................................................................................................................11

Cleaning Pole Trimmer ................................................................................................................................11

Blade Replacement......................................................................................................................................11

TROUBLE SHOOTING ....................................................................................... 12

REPLACEMENT PARTS AND ACCESSORIES ................................................ 12

TECHNICAL SERVICE ....................................................................................... 12

REPAIR SERVICE .............................................................................................. 12

Warranty Service .........................................................................................................................................12

Non-Warranty Service ..................................................................................................................................12

WARRANTY INFORMATION .............................................................................. 13

ILLUSTRATED PARTS BREAKDOWN .............................................................. 40

PARTS LIST ........................................................................................................ 41

PARTS CENTRALS ............................................................................................ 42

If you have a question or problem, CALL TOLL FREE 1-800-626-2237

www.remingtonpowertools.com

or visit www.remingtonpowertools.com

IMPORTANT SAFETY INFORMATION

SAFETY WARNINGS

WARNING: When using electric Pole Trimmers, basic safety precautions should always be followed to reduce the risk of ﬁ re, electric shock, and personal injury.

WARNING: This product contains chemicals known to the State of California to cause cancer or birth defects, or other reproductive harm.

BEFORE OPERATING POLE TRIMMER

READ ALL INSTRUCTIONS BEFORE OPERATING POLE TRIMMER.

1. Stay Alert – Watch what you are doing. Use common sense when operating Pole Trimmer.

2. Avoid Dangerous Environments

• Do not operate Pole Trimmer in rain

or in damp or wet locations.

• Do not operate Pole Trimmer while

under the inﬂ uence of alcohol, medications, or drugs.

• Do not operate Pole Trimmer when

you are tired.

• Do not operate Pole Trimmer where

highly-ﬂ ammable liquids or gases are present.

• Do not operate Pole Trimmer while

standing on a ladder or in a tree.

• Do not operate Pole Trimmer if it is

damaged or not securely and fully assembled.

3. Keep Children Away – Keep all visitors a safe distance from work area.

4. Do not use Pole Trimmer for any job except that for which it is intended.

5. Only well instructed adults should operate Pole Trimmer. Never allow children to operate Pole Trimmer.

6. Dress Properly When Operating

Pole Trimmer

• Do not wear loose clothing or jewelry

that can get caught in the moving blades or parts of the Pole Trimmer.

• Always wear rubber gloves and

substantial foot wear when working outside.

• Always wear protective hair covering

to contain long hair.

• Always wear a face or dust mask if

operation is dusty.

7. Always wear eye protection that meets or exceeds the requirements of ANSI Z87.1.

8. Use only electrical voltage noted on model nameplate on Pole Trimmer.

WARNING: To reduce the risk of electric shock, use only with an extension cord intended for outdoor use, such as SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A, or SJTOW-A.

9. Extension Cord – Make sure your extension cord is in good condition. When using an extension cord, be sure to use one heavy enough to carry the current your Pole Trimmer will draw. An undersized extension cord will cause a drop in line voltage resulting in loss of power and overheating.

The table below shows the correct size

extension cord to use depending on cord length and nameplate ampere rating. If in doubt, use the next larger gage cord. The smaller the gage number, the larger the cord. To reduce the risk of disconnection of Pole Trimmer from the extension cord during operation, use the cord hitch described in this manual.

Total Length of Cord Volts in Feet

120 25 50 100 150

Ampere Rating AWG

0-6 18 16 16 14

10.

Provide Ground Fault Circuit Interrupter (GFCI) protection on the circuit or outlet to be used for Pole Trimmer. You may use receptacles with built-in GFCI protection for this safety measure.

11. Do not operate Pole Trimmer near electric power lines, telephone, or cable lines. Keep Pole Trimmer at least 10 feet away from any power lines or cables.

WHILE OPERATING POLE TRIMMER

Stay Alert – Watch what you are doing.

1. Use common sense.

2. Be aware of extension cord while operating Pole Trimmer. Be careful not to trip over extension cord. Keep extension cord away from cutter blades at all times.

3. Avoid Unintentional Starting – Do not carry plugged-in Pole Trimmer with ﬁ nger on switch. Be sure switch is OFF when plugging in Pole Trimmer.

4. Do Not Overreach – Keep proper footing and balance at all times when operating Pole Trimmer.

DANGER - RISK OF CUT – Keep hands away from blades at all times. Keep both hands on handle areas when Pole Trimmer is on. Do not attempt to remove cut material nor hold material to be cut when blades are moving. Do not grasp the exposed cutting blades or cutting edges when picking up or holding the Pole Trimmer.

CAUTION - Blades coast after turn off.

5. Disconnect Pole Trimmer – Disconnect the Pole Trimmer from the power supply

• when not in use

• before servicing

• when changing accessories such as

blades

• when clearing jammed material from

blades

• when moving from one worksite to

another

6. Do Not Force Pole Trimmer – It will do the job better and with less likelihood of a risk of injury at the rate for which it was designed.

7. Do Not Abuse Power Cord – Never carry Pole Trimmer by power cord or yank it to disconnect from receptacle. Keep power cord from heat, oil, and sharp edges.

8. Before starting Pole Trimmer, make sure blades are not touching anything.

ENGLISH

www.remingtonpowertools.com

IMPORTANT SAFETY INFORMATION

MAINTENANCE AND STORAGE OF POLE TRIMMER

Maintain Pole Trimmer With Care

• Keep cutting edge sharp and clean for best performance and to reduce the risk of injury

• Periodically apply a light coat of oil to the cutter blades for lubrication (motor oil is preferred).

•

Inspect Pole Trimmer cord periodically, and if damaged, have it repaired by an authorized service facility

• Inspect extension cords periodically and replace if damaged

• Keep handles dry, clean, and free from oil and grease

2. Check Damaged Parts

• If a part is damaged, carefully check the damaged part before using the Pole Trimmer. Make sure the part will operate properly and perform its intended function.

• Check for alignment of moving parts, binding of moving parts, breakage of parts, mounting, and any other condition that may affect its operation.

• A guard or other part that is damaged should be properly repaired or replaced by an authorized service center unless indicated elsewhere in this manual.

3. When servicing Pole Trimmer, use only identical replacement parts.

4. To reduce the risk of electric shock, the Pole Trimmer has a polarized plug (one blade is wider than the other) and will require the use of a polarized extension cord. The Pole Trimmer’s plug will ﬁ t into a polarized extension cord only one way. If the plug does not ﬁ t fully into the extension cord, reverse the plug. If the plug still does not ﬁ t, obtain a correct polarized extension cord. A polarized extension cord will require the use of a polarized wall outlet. This plug will ﬁ t into the polarized wall outlet only one way. If the plug does not ﬁ t fully into the wall outlet, reverse the plug. If the plug still does not ﬁ t, contact a qualiﬁ ed electrician to install the proper wall outlet. Do not change the Pole Trimmer plug, extension cord receptacle, or extension cord plug in any way.

5. Store Idle Pole Trimmer Indoors

–

When not in use, the Pole Trimmer should be stored indoors in a dry location. Store Pole Trimmer above the reach of children or in a locked area out of the reach of children.

UNPACKING

1. Remove Pole Trimmer and all other items from box. The Pole Trimmer comes fully assembled and ready to use.

2. Check all items for shipping damage. If you ﬁ nd any damage or if any parts are missing, promptly inform the dealer where you bought the Pole Trimmer or call 1-800-626-2237.

SAVE THESE

INSTRUCTIONS.

www.remingtonpowertools.com

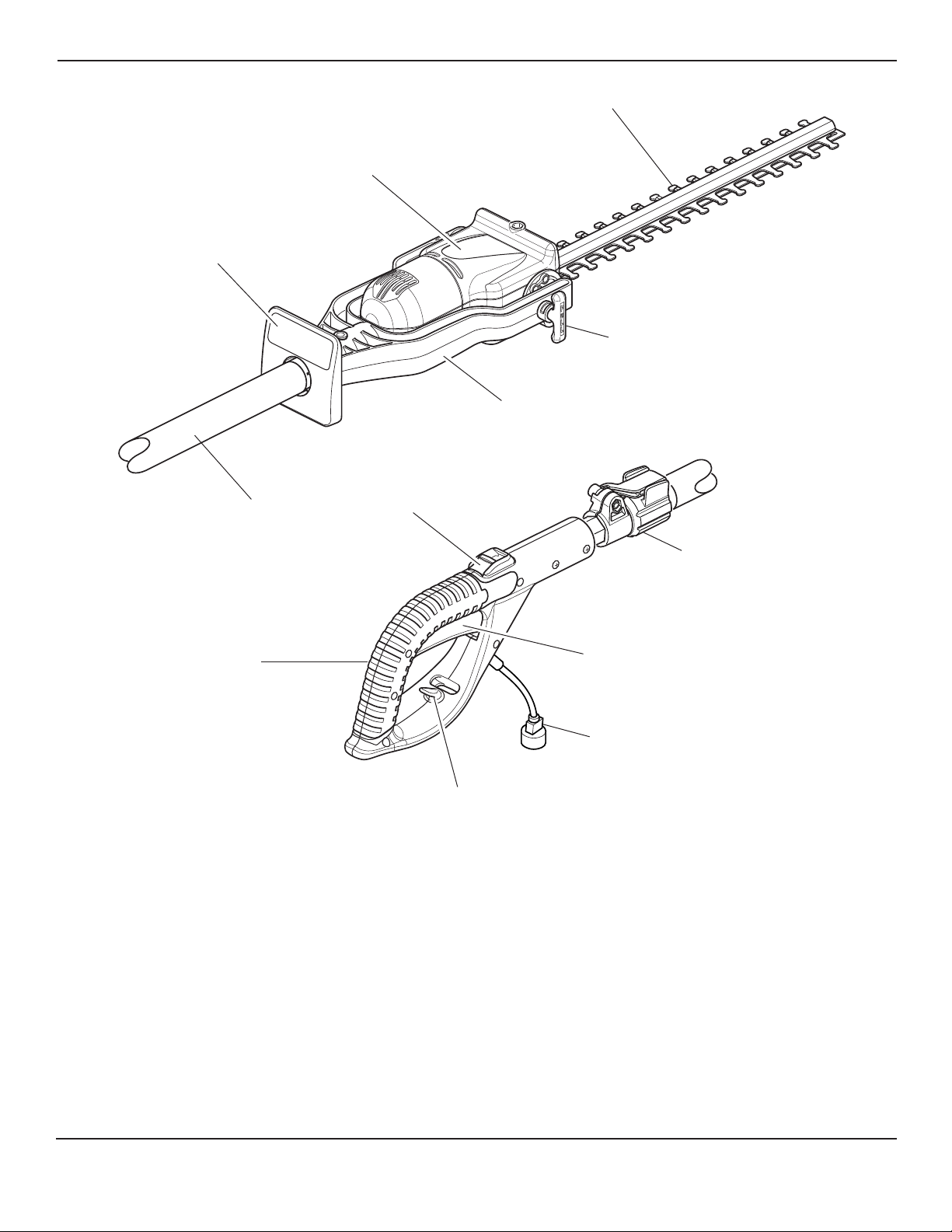

PRODUCT IDENTIFICATION

Pivoting Power Head

Hand Guard

Forward Grip

ENGLISH

Cutter Blade

T-Handle

Bracket

Trigger Housing

Trigger Lock Button

Cam-Levered Collet

Trigger Lever

Power Cord

Extension Cord Retainer

www.remingtonpowertools.com

OPERATING POLE TRIMMER

WARNING: Read and understand this owner’s manual before operating Pole Trimmer. Make certain you read and understand all Safety Warnings of this manual. Improper use of this Pole Trimmer can result in severe injury or death from ﬁ re, electric shock, or body contact with moving parts.

PIVOTING THE POWER HEAD

The Pole Trimmer is equipped with a power head that pivots. The power head is able to pivot a full 180 degrees. The power head has a spring-loaded T-handle that allows it to be locked into several different positions within its 180-degree rotation.

Before connecting the Pole Trimmer to the electrical supply, make sure the power head is locked into position. Do this by trying to rotate the power head in either direction. The power head should be locked in position and should not rotate.

To pivot the power head, follow the instructions below.

1. Pull out on the T-handle located on the side of the pivot bracket. The T-handle is spring-loaded, so you will feel some resistance when pulling it out.

Figure 2 - Rotating Power Head

3. Release the T-handle. It should snap back into its seated position. If it does not, rotate the power head back and forth slightly until the T-handle snaps back into its seated position. The power head is now locked into position and ready for use.

Figure 3 - Locking Power Head Into Position

Keep cord away from cutting area. Make sure cord does not catch on branches during cutting. Inspect cord often. Replace damaged cords.

CONNECTING EXTENSION CORD

The Pole Trimmer has a built-in extension cord retainer to prevent the accidental disconnection of the unit from the extension cord during use. It is molded into the lower hand guard area of the trigger housing.

1. Make sure the trigger lever is in the OFF position (see Starting the Pole

Trimmer

2. Plug the power cord into the extension cord.

Figure 4 - Plugging Pole Trimmer Power Cord to Extension Cord

3. Create a loop in the extension cord and insert the loop through the bottom of the handle. Pull the loop tight around the molded cord hook (see Figures5 and

6).

Figure 1 - Pulling Out T-Handle to Rotate Power Head

2. Grasp the power head motor housing and rotate the power head to either the 0, 45, or 90 degree position.

www.remingtonpowertools.com

EXTENSION CORDS

Use proper extension cord with this Pole Trimmer. Use only extension cords marked for outdoor use. The cord must be marked with sufﬁx W or W-A following the cord type designation. Example: SJTW-A or SJTW.

Use proper sized cord with this Pole Trimmer. Cord must be heavy enough to carry current needed. An undersized cord will cause voltage drop at Pole Trimmer. Pole Trimmer will lose power and overheat. Follow cord size requirements listed below.

Cord Length AWG Cord Size

25 feet 18 AWG 50 feet 16 AWG 100 feet 16 AWG 150 feet 14 AWG

Figure 5 - Inserting Extension Cord Loop Through Bottom of Handle

OPERATING POLE TRIMMER

Figure 6 - Extension Cord Loop Tight Around Molded Cord Hook

Note: An optional method of retaining the extension cord is shown in Figure 7 for use with larger-gage cords that may not ﬁ t into the extension cord retainer.

Figure 7 - Optional Method of Retaining Extension Cord

STARTING THE POLE TRIMMER

The Pole Trimmer has a trigger lock button located on top of the handle. This safety feature locks the trigger in the OFF position, preventing accidental starting of the Pole Trimmer.

The trigger lock button has three positions.

Position 1 locks the trigger. Position 2 allows you to squeeze the trigger

and operate the Pole Trimmer. The trigger lock button will automatically spring back to Position 1 when you release the trigger.

Position 3 allows you to lock the trigger in the ON position. This is helpful during continuous trimming for extended periods of time.

Unlocking the Trigger to Start the Pole Trimmer

1. Using your thumb, push the trigger lock button forward to Position 2. Squeeze the trigger lever to the ON position. The Pole Trimmer will start running.

Trigger Lock Button Position 2

Figure 8 - Manually Operating Trigger with Trigger Lock Button in Position 2

Release the trigger lock button while the Pole Trimmer is running. The lock button resets to Position 1 each time you release the trigger to the OFF position.

Trigger Lock Button Position 1

Figure 9 - Trigger in OFF Position with Trigger Lock Button in Position 1

Locking the Pole Trimmer ON

1. Push the trigger lock button forward to Position 2 and squeeze the trigger lever to the ON position. The Pole Trimmer will start running.

While the Pole Trimmer is running, push the trigger lock button forward again to Position 3. Hold the button there while releasing the trigger lever, then release the lock button. This locks the trigger lever in the ON position and the Pole Trimmer will continue running.

3. To turn the Pole Trimmer OFF, squeeze the trigger lever and release it. The trigger lock button will reset to Position 1, locking the trigger in the OFF position.

Note: If the Pole Trimmer is locked ON during use and the Pole Trimmer becomes disconnected from the power supply, Disengage the lock ON feature before reconnecting to the power supply.

Trigger Lock Button Position 3

Figure 10 - Locking Trigger in ON Position with Trigger Lock Button in Position 3

ADJUSTING POLE LENGTH

The Remington brand Pole Trimmer has a telescoping pole assembly that has an extendable range of 10 inches. A cam levered collet is used to hold the pole in position at any extended length.

1. To extend the pole, unlock the clamping lever as shown in Figure 11. Pole will slide freely.

2. Pull inner pole section out to desired length of extension.

3. To lock pole in position, tighten clamping lever as shown in Figure 11.

UNLOCK

Figure 11 - Extending Telescopic Pole

LOCK

ENGLISH

www.remingtonpowertools.com

OPERATING POLE TRIMMER

USING THE POLE TRIMMER

The Pole Trimmer is a dual-purpose tool. It is designed to trim and shape tall, hard-to-reach hedges and bushes with its extended reach and pivoting power head. You can also adjust the Pole Trimmer to trim and shape smaller hedges and shrubs near the ground without having to bend or stoop.

OPERATING POSITIONS

To use the Pole Trimmer for trimming tall, hard-to-reach hedges or shrubs, hold the Pole Trimmer at the positions shown in Figure 12. Pivot the power head to several different positions to shape or sculpt shrubs or hedges.

Figure 12 - Trimming Tall Hedges or Shrubs

To use the Pole Trimmer for trimming smaller hedges or shrubs, hold the Pole Trimmer at the positions shown in Figure 14.

To use the Pole Trimmer for trimming the bottoms and sides of hedges and shrubs, hold the Pole Trimmer at the positions shown in Figure 14.

Figure 14 - Trimming Bottoms and Sides of Hedges and Shrubs

To use the Pole Trimmer for trimming low-lying foliage or ground cover, hold the Pole Trimmer at the position shown in Figure 15.

Figure 15 - Trimming Low Foliage or Ground Cover

TRIMMING A HEDGE

Use the Pole Trimmer properly. Always wear eye protection, rubber gloves, and substantial foot wear while using the Pole Trimmer. Always maintain proper footing and balance and never overreach when using Pole Trimmer. Before starting the Pole Trimmer, hold the unit with both hands on the grip areas. Make sure that the cutter blade is not touching anything.

Always keep the extension cord behind the Pole Trimmer when in use. Do not drape the cord over the hedge where it may be cut by the blades.

Use smooth steady sweeping motions to trim new growth. Do not try to cut too much at one time. This can cause the Pole Trimmer to slow down or get jammed, reducing the cutting efﬁ ciency.

Do not force the Pole Trimmer through dense growth. A slight back and forth sawing action may ease the cutting of larger, more dense growth. If the Pole Trimmer begins to slow down, reduce the rate of speed at which you are trying to cut.

If the Pole Trimmer becomes jammed, immediately turn Pole Trimmer off. Disconnect Pole Trimmer from the power supply and remove the jammed debris from the cutter blades.

Do not try to cut branches larger than 3/4 inch in diameter.

For best results, trim the sides of hedges with an upward sweeping motion. Trim the hedges so that the top is slightly narrower than the bottom. To trim extremely level hedges, use a string stretched along the length of the hedge as a guide (see Figure 16).

Figure 13 - Trimming Smaller Hedges or Shrubs

www.remingtonpowertools.com

Figure 16 - Trimming Hedge

MAINTENANCE AND CLEANING

SERVICING POLE TRIMMER

The Pole Trimmer is a double-insulated tool and contains some parts that can only be replaced with original parts by an Authorized Service Center. Visit our Technical Service web site at www.remingtonpowertools. com or contact our Technical Service Department at 1-800-626-2237 (English Only) for the nearest Authorized Service Center.

The parts listed on pages 40 and 41 are considered to be user replaceable. See Replace- ment Parts and Accessories for information on ordering these parts.

CLEANING TRIMMER

WARNING: Disconnect Pole Trimmer from power supply before cleaning or servicing. Severe injury or death could occur from ﬁ re, electrical shock, or body contact with moving cutter blades.

WARNING: When cleaning Pole Trimmer:

• Do not submerse Pole Trimmer

in any liquids

• Do not use products that con-

tain Ammonia, Chlorine, or abrasives

• Do not use chlorinated cleaning

solvents, Carbon Tetrachloride, Kerosene, or Gasoline.

Use a soft cloth dampened with a mild soap and water mixture to wipe Pole Trimmer pole, housing, and cutter blades clean. Do not spray or pour water directly onto Pole Trimmer.

Once the Pole Trimmer is cleaned, apply a light coat of oil to the cutter blades to prevent rust and provide lubrication (motor oil is preferred).

BLADE REPLACEMENT

WARNING: To prevent serious personal injury, wear gloves when removing and installing the cutter blades. Do not place ﬁ ngers or hands between blades where they could get cut.

1. Unplug pole trimmer from power supply.

2. Place pole trimmer upside down on workbench and remove the four (4) bottom cover screws. Lift bottom cover off (see Figure 17).

Cover Screw

Bottom Cover

Figure 17 - Removing Bottom Cover from Trimmer Head

3. Remove M5 locknut and washer from cam (see Figure 18).

4. Align cam and cutter blade assemby. Remove cam. (see Figure 18).

M5 Locknut

Cam

Figure 18 - Removing Cam

Washer

Cutter Blade Assembly

5. Remove screw that holds down cutter

blade assembly (see Figure 19). IM- PORTANT: Be sure not to loose the 8-32 locknut that secures this screw.

Screw

Cutter Blade Assembly

Cam Flange

8-32 Locknut

Figure 19 - Removing Cutter Blade Assembly

6. Remove and dispose of cutter blade assembly.

7. Attach new cutter blade assembly to power head with screw and locknut removed in step 5.

8. Align cutter blade assembly so that the cam will ﬁ t properly into the ovalshaped lobes of the cutter blade assembly (see Figure 19). IMPORTANT: The large diameter ﬂ ange of the cam must face upward away from the power head. The small diameter ﬂ ange of the cam must line up with and sit directly on top of the cam ﬂ ange.

9. Replace washer and locknut removed in step 3. Tighten securely.

10. Replace the bottom cover and secure with the 4 bottom cover screws removed in step 2 (see Figure 17). Tighten screws securely.

WARNING: All components must be installed and securely fastened before plugging pole trimmer into power supply. Failure to do so may cause product damage or serious personal injury.

Note: If binding occurs after reassembly, repeat all of the previous steps making sure that cam aligns properly with cutter blade assembly.

ENGLISH

www.remingtonpowertools.com

TROUBLESHOOTING

WARNING: Unplug Pole Trimmer from power source before servicing. Severe injury or death could occur

from ﬁ re, electrical shock, or body contact with moving blades.

Note: For additional help, visit our technical service web site at www.remingtonpowertools.com.

OBSERVED FAULT POSSIBLE CAUSE REMEDY

Motor does not run when you squeeze trigger lever

Motor runs, but cutting blades do not move

Pole Trimmer smokes during operation Pole Trimmer damaged. Do not use Pole

1. Trigger lock button not pressed to release trigger lever

2. Extension cord connection is loose

3. Household circuit breaker is tripped or open line fuse

4. Bad motor brushes

5. Open wiring on Pole Trimmer

Pole Trimmer damaged. Do not use Pole Trimmer

Trimmer

1. Push lock button forward and squeeze trigger lever (see Starting the Pole Trim- mer)

2. Check cord connections

3. Check circuit breaker or line fuse

4. Call for Technical Service

5. Call for Technical Service

Call for Technical Service

REPLACEMENT PARTS AND ACCESSORIES

For original replacement parts and accessories, contact your nearest Authorized Dealer or Authorized Service Center for this product. If they can not supply the part or accessory, contact your nearest Parts Central listed on page 42. Each Authorized Dealer, Authorized Service Center, and Parts Central is independently owned and operated.

See pages 40 and 41 for an Illustrated Parts List.

If you need additional referral information, contact our Technical Service Department (see Technical Service).

In Canada call 1-800-561-3372 for parts information.

TECHNICAL SERVICE

You may have further questions about assembling, operating, or maintaining this product. If so, you can visit our Technical Service web site at www.remingtonpower- tools.com or contact our Technical Service Department at 1-800-626-2237(English Only). You may also write to:

DESA Power Tools ATTN: Technical Service P.O. Box 90004 Bowling Green, KY 42102-9004

When contacting DESA Power Tools, have ready

• Your Name

• Your Address

• Your Phone Number

• Model Number of Product

• Date of Purchase (Include copy of receipt for written requests).

REPAIR SERVICE

Note: Only use original replacement parts. This will protect your warranty coverage for parts replaced under warranty.

Each Authorized Service Center is independently owned and operated.

For additional Service Center or warranty information, call 1-800-626-2237or visit our Technical Service web site at www.

remingtonpowertools.com.

Warranty service

If product requires warranty service, return it to nearest Authorized Service Center. You must show proof of purchase. If faulty materials or workmanship caused damage, we will repair or replace product without charge. Note: Normal wear, misuse, abuse, neglect, or accidental damage is not covered under warranty.

Non-warranty service

If product requires service, return it to nearest Authorized Service Center. Repairs will be billed to you at regular repair list prices.

www.remingtonpowertools.com

WARRANTY INFORMATION

REMINGTON BRAND ELECTRIC POLE TRIMMER

LIMITED WARRANTIES

NEW PRODUCTS

Standard Warranty

DESA Power Tools warrants this new product and any parts thereof to be free from defects in material and workmanship for a period of two (2) years from the date of ﬁ rst purchase from an authorized dealer provided the product has been maintained and operated in accordance with DESA Power Tools’ warnings and instructions.

FACTORY RECONDITIONED PRODUCTS

Limited Warranty

DESA Power Tools warrants factory reconditioned products and any parts thereof to be free from defects in material and workmanship for 90 days from the date of ﬁ rst purchase from an authorized dealer provided the product has been installed, maintained and operated in accordance with DESA Power Tools’ warnings and instructions.

TERMS COMMON TO ALL WARRANTIES

The following terms apply to all of the above warranties:

• Always specify model number when contacting the manufacturer. To make a claim under this warranty the bill of sale or other proof of purchase must be presented.

• This warranty is extended only to the original retail purchaser when purchased from an authorized dealer.

• This warranty covers the cost of part(s) required to restore this product to proper operating condition and an allowance for labor when provided by a DESA Power Tools Authorized Service Center. Warranty parts must be obtained through authorized dealers of this product and/or DESA Power Tools who will provide original factory replacement parts. Failure to use original factory replacement parts voids this warranty.

• Travel, handling, transportation, diagnostic, material, labor and incidental costs associated with warranty repairs, unless expressly covered by this warranty, are not reimbursable under this warranty and are the responsibility of the owner.

• Excluded from this warranty are products or parts that fail or become damaged due to misuse, accidents, lack of proper maintenance, tampering, or alterations.

• Excluded from this warranty are products purchased for commercial, industrial or rental usage.

• This is DESA Power Tools’ exclusive warranty, and to the full extent allowed by law; this express warranty excludes any and all other warranties, express or implied, written or verbal and limits the duration of any and all implied warranties, including warranties of merchantability and ﬁ tness for a particular purpose to two (2) years on new products and 90 days on factory reconditioned products from the date of ﬁ rst purchase. DESA Power Tools makes no other warranties regarding this product.

• DESA Power Tools’ liability is limited to the purchase price of the product, and DESA Power Tools shall not be liable for any other damages whatsoever under any circumstances including indirect, incidental, or consequential damages.

• Some states do not allow limitations on how long an implied warranty lasts or the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you.

• This warranty gives you speciﬁ c legal rights, and you may also have other rights which vary from state to state.

For information about this warranty contact:

ENGLISH

P.O. Box 90004 Bowling Green, KY 42102-9004

www.remingtonpowertools.com

Model _________________

Date Purchased _________________

82 Akron Road Toronto, Ontario M8W 1T2 1-800-561-3372 Fax: 1-800-561-8003

www.remingtonpowertools.com

NOTES/NOTAS _____________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________

www.remingtonpowertools.com

AXCESS TRIMMER

Podadora Eléctrica De Pértiga

MANUAL DEL PROPIETARIO

MODELOS:

IMPORTANTE: Lea y entienda este manual antes de ensamblar u operar esta podadora de pértiga. El uso inadecuado de esta podadora puede ocasionar graves lesiones o la muerte. Guarde este manual para futura referencia.

AT3017

B, AT3017BCA

EL CONTENIDO

INFORMACIÓN IMPORTANTE DE SEGURIDAD .............................................. 17

Antes de operar la podadora de pértiga ..................................................................................... 17

Mientras opere la podadora de pértiga ...................................................................................... 17

Mantenimiento y almacenaje de la podadora de pértiga .......................................................... 18

Desempaque .............................................................................................................................. 18

IDENTIFICACIÓN DEL PRODUCTO .................................................................. 19

OPERACIÓN DE LA PODADORA ..................................................................... 20

Giro de la cabeza de potencia ................................................................................................... 20

Cordones de extensión ............................................................................................................. 20

Arranque de la podadora de pèrtiga .......................................................................................... 21

Regulación de la longitud de la pértiga ...................................................................................... 22

Posiciones de operación ............................................................................................................ 22

Podado de un seto ..................................................................................................................... 23

MANTENIMIENTO Y LIMPIEZA ......................................................................... 24

Servicio a la podadora de pértiga ..............................................................................................24

Limpieza de la podadora de pértiga ........................................................................................... 24

Reemplazo de la cuchilla ........................................................................................................... 24

ANÁLISIS DE AVERÍAS ..................................................................................... 25

ACCESORIOS Y PIEZAS DE REPUESTO ........................................................ 25

SERVICIO TÉCNICO .......................................................................................... 25

SERVICIO DE REPARACIÓN ............................................................................ 25

Servicio de garantía ................................................................................................................... 25

Servicio fuera de la garantía ...................................................................................................... 25

INFORMACIÓN DE GARANTÍA ......................................................................... 26

DESGLOSE ILUSTRADO DE PARTES ............................................................. 40

LISTA DE PIEZAS............................................................................................... 41

CENTRAL DE PIEZAS ....................................................................................... 42

Si tiene preguntas o problemas, LLAME GRATIS al 1-800-626-2237 (sólo en inglés)

www.remingtonpowertools.com

o visite el sitio www.remingtonpowertools.com

INFORMACIÓN IMPORTANTE DE SEGURIDAD

ADVERTENCIA: Cuando use podadoras eléctricas de pértiga, deben acatarse siempre las precauciones básicas de seguridad para reducir el riesgo de incendio, sacudida eléctrica, y lesión personal.

ADVERTENCIA: Este producto contiene químicos que según el estado de California causa cáncer, defectos congénitos, u otros daños reproductivos.

ANTES DE OPERAR LA PODADORA DE PÉRTIGA

LEA TODAS LAS INSTRUCCIONES ANTES DE OPERAR LA PODADORA DE PÉRTIGA.

1. Esté alerta - Mire lo que hace. Use

el sentido común cuando opere la podadora de pértiga.

2. Evite ambientes peligrosos -

• No opere la podadora de pértiga en la lluvia o en lugares húmedos o mojados.

• No opere la podadora de pértiga si está bajo la inﬂ uencia del alcohol, medicinas o drogas.

• No opere la podadora de pértiga si está cansado.

• No opere la podadora de pértiga cuando haya presencia de líquidos o gases altamente inﬂ amables.

• No opere la podadora de pértiga si está sobre una escalera o un árbol.

• No opere la podadora de pértiga si está dañada o si no está bien y completamente ensamblada.

3. Mantenga a los niños lejos -

Mantenga a todos los visitantes a una distancia segura del área de trabajo.

4. Use la podadora sólo en el trabajo para el que fue concebida.

5. La podadora de pértiga debería ser operada sólo por personas adultas bien preparadas. Nunca permita que los niños la operen.

6. Vístase correctamente cuando

opere la podadora de pértiga.

• No use ropa ﬂ oja ni joyería que pueda

agarrarse en las cuchillas móviles o en las piezas de la podadora de pértiga.

• Use siempre guantes de goma y calzado robusto cuando trabaje a la intemperie.

• Use siempre un gorro protector de cabello para cubrir cabellos largos.

• Use siempre una máscara facial o para el polvo si opera en sitios polvorientos.

7. Use siempre un protector visual igual o mejor que lo que exige la norma ANSI Z87.1.

8. Use sólo el voltaje eléctrico indicado en la placa del modelo de la podadora de pértiga.

ADVERTENCIA: Para reducir el riesgo de choque eléctrico, úsela sólo con un cordón de extensión destinado para uso a la intemperie, tales como SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTWA, ó SJTOW-A.

9. Cordón de extensión - Asegúrese

que su cordón de extensión esté en buenas condiciones. Cuando lo use, asegúrese de usar uno lo suﬁ cientemente grueso para que transporte la corriente absorbida por su podadora de pértiga. Un cordón de extensión subdimensionado producirá caída de voltaje en la línea ocasionando pérdida de potencia y sobrecalentamiento.

La tabla a continuación le indica el ta-

maño correcto del cordón de extensión que debe usarse, dependiendo de la longitud del cordón y de los amperios nominales indicados en la placa de características. Si tiene duda, use el cordón de calibre inmediato superior. A menor número de calibre, más grueso es el cordón. Para reducir, mientras funciona, el riesgo que la podadora de pértiga se desconecte del cordón de extensión, use el gancho del cordón descrito en este manual.

Longitud total del Voltaje cordón en pies

120 25 50 100 150

Capacidad en amperios AWG

0-6 18 16 16 14

10. Ponga protección GFCI (Cortacircuitos de falla a tierra) en el circuito o toma que va usarse con la podadora. Puede usar tomacorriente con protección GFCI incorporada como medida de seguridad.

11. No opere la podadora de pértiga cerca de líneas eléctricas de energía, líneas telefónica o con cable. Mantenga la podadora de pértiga al menos a 10 pies lejos de las líneas o cables de energía.

MIENTRAS OPERE LA PODADORA DE PÉRTIGA

1. Esté alerta - Mire lo que está haciendo. Use el sentido común.

2. Esté consciente del cordón de extensión mientras opere la podadora de pértiga. Tenga cuidado de no tropezarse en el cordón de extensión. Mantenga siempre el cordón de extensión lejos de las cuchillas cortantes.

3. Evite arranques imprevistos - No lleve la podadora de pértiga enchufada con el dedo en el gatillo. Asegúrese que el interruptor esté en OFF cuando enchufe la podadora.

4. No extienda mucho el cuerpo

- Mantenga siempre el equilibrio y la estabilidad en los pies cuando opere la podadora de pértiga.

PELIGRO - RIESGO DE CORTE - Mantenga siempre las manos lejos de las cuchillas. Cuando la podadora de pértiga esté encendida mantenga ambas manos en las áreas del mango. No trate de retirar material cortado ni sostener el material que va a cortar cuando las cuchillas están moviéndose. No agarre de las cuchillas cortantes expuestas ni de los bordes cortantes cuando levante o sostenga la podadora.

ESPA

www.remingtonpowertools.com

INFORMACIÓN IMPORTANTE DE SEGURIDAD

PRECAUCIÓN - Las cuchillas continúan moviéndose después de apagado.

5. Desconecte la podadora de pértiga - Desconecte la podadora de pértiga

de la fuente de alimentación.

• Cuando no la use.

• Antes de darla servicio.

• Cuando cambie accesorios tales

como cuchillas.

• Cuando limpie material atascado en

las cuchillas.

• Cuando la mueva de un sitio de tra-

bajo a otro.

6. No fuerce la podadora de pértiga

- Hará el trabajo mejor y con menor posibilidad de lesión a la velocidad para la que fue concebida.

7. No maltrate el cordón de alimen- tación - Nunca lleve la podadora de pértiga sosteniéndola del cordón ni hale el cordón para desconectarla del tomacorriente. Mantenga el cordón de alimentación lejos del calor, aceite y de bordes cortantes.

8. Antes de arrancar la podadora de pértiga, asegúrese que las hojas no topen en nada.

MANTENIMIENTO Y ALMACENAJE DE LA PODADORA DE PÉRTIGA

1. Mantenga la podadora de pértiga con esmero

• Para un desempeño óptimo y para

reducir el riesgo de lesión mantenga el borde cortante aﬁ lado y limpio.

• Aplique periódicamente una ligera

capa de aceite a las cuchillas cortantes para lubricarlas (es preferible el aceite del motor).

• Inspeccione periódicamente el cor-

dón de la podadora y, si está dañado, hágalo reparar en una instalación de servicio autorizada.

• Inspeccione periódicamente los cor-

dones de extensión y reemplácelos si están dañados.

• Mantenga los mangos secos, limpios

y sin aceite ni grasa.

2. Revise las piezas dañadas

• Si una pieza está dañada, revise cuida-

dosamente esta pieza dañada antes de usar la podadora de pértiga. Asegúrese que la pieza opere correctamente y desempeñe su función especíﬁ ca.

• Revise la alineación de las piezas

móviles, pegado de piezas móviles, rotura de piezas, montaje, y cualquier otra condición que puede afectar su operación.

• Una protección u otra pieza que esté

dañada debería repararse correctamente en un centro de servicio autorizado a no ser que en este manual se indique otro lugar.

3. Cuando dé servicio a la podadora de pértiga use sólo piezas de repuesto idénticas.

4. Para reducir el riesgo de sacudida

eléctrica, la podadora de pértiga tiene un enchufe polarizado (una cuchilla es más ancha que la otra) y deberá usarse un cordón de extensión polarizado. El enchufe de la podadora de pértiga se adapta a una extensión sólo de una manera. Si el enchufe no se adapta completamente en el cordón de extensión, invierta el enchufe. Si aún así no se adapta, consiga el cordón de extensión correcto. Un cordón de extensión polarizado requiere el uso de un tomacorriente de pared polarizado. Este enchufe se adapta a un tomacorriente polarizado sólo de una manera. Si el enchufe no se adapta completamente en el tomacorriente de pared, invierta el enchufe. Si el enchufe aún no se adapta llame a un electricista caliﬁ cado para que instale el tomacorriente de pared correcto. No haga ningún cambio de enchufe de la podadora, ni de la toma del cordón de extensión, ni del enchufe del cordón de extensión.

5. Guarde bajo techo la podadora de pértiga inactiva - Cuando no la use, la podadora de pértiga se la debe guardar en un lugar seco. Guarde la podadora de pértiga por encima del alcance de los niños o en un lugar bajo llave fuera del alcance de los niños.

DESEMPAQUE

1. Retire la podadora de pértiga y todos los otros elementos de la caja. La podadora de pértiga viene completamente ensamblada y lista para usar.

2. Revise en todos los elementos algún daño en el transporte. Si encuentra algún daño o si faltan piezas, informe enseguida al distribuidor donde compró la podadora de pértiga o llame al 1-800626-2237 (sólo en inglés).

www.remingtonpowertools.com

GUARDE ESTAS

INSTRUCCIONES

IDENTIFICACIÓN DEL PRODUCTO

Cabeza giratoria de potencia

Protector de la mano

Agarradera frontal

Botón de bloqueo del gatillo

Cuchilla cortante

Mango en T

Soporte

ESPA

Collar de palanca de leva

Carcasa del gatillo

palanca del gatillo

Cordón de alimentación

Retenedor del cordón de extensión

www.remingtonpowertools.com

OPERACIÓN DE LA PODADORA

ADVERTENCIA: Antes de operar la podadora de pértiga lea y entienda este manual. Asegúrese de haber leído y entendido todas las Advertencias de Seguridad . El uso indebido de esta podadora de pértiga puede ocasionar graves lesiones o la muerte por incendio, sacudida eléctrica o contacto del cuerpo con partes móviles.

GIRO DE LA CABEZA DE POTENCIA

La podadora de pértiga viene equipada con una cabeza de potencia que gira. La cabeza de potencia puede girar 180 grados. La cabeza de potencia tiene un mango en T con carga de resorte lo que le permite bloquearse en diferentes posiciones dentro de su rotación de 180 grados.

Antes de conectar la podadora de pértiga a la fuente de alimentación, asegúrese que la cabeza de potencia esté bloqueada en su posición. Haga esto tratando de girar la cabeza de potencia en cualquier dirección. La cabeza de potencia debería estar bloqueada en esa posición y no girar.

Para girar la cabeza de potencia siga las instrucciones que vienen a continuación:

1. Hale hacia fuera el mango en T ubicado lateralmente en el soporte giratorio. El mango en T tiene resorte de carga, de modo que sentirá alguna resistencia cuando lo empuje hacia fuera.

2. Agarre la carcasa del motor de la cabeza de potencia y gire la cabeza de potencia a la posición de 0, 45 o 90 grados.

Figura 2- Cabeza giratoria de potencia

3. Suelte el mango en T. Debería regresar y asentarse a presión en su posición. Si no lo hace, gire de nuevo con suavidad la cabeza de potencia hacia atrás y adelante hasta que el mango en T regrese y se asiente a presión en su posición. La cabeza de potencia está ahora bloqueada en posición y lista para usarse.

Longitud Calibre AWG

del cordón del cordón

25 pies 18 AWG 50 pies 16 AWG 100 pies 16 AWG 150 pies 14 AWG

Mantenga el cordón lejos del área cortante. Asegúrese que el cordón no se agarre en las ramas durante el corte. Inspeccione a menudo el cordón. Reemplace los cordones dañados.

CONEXIÓN DEL CORDÓN DE EXTENSIÓN

La podadora de pértiga tiene incorporado un retén para el cordón de extensión para evitar que la unidad se desconecte accidentalmente del cordón de extensión durante el uso. Viene moldeado en la protección inferior de la mano de la carcasa del gatillo.

1. Asegúrese que la palanca del gatillo esté en la posición OFF (Apagado) (vea Arranque de la Podadora de Pértiga.

2. Enchufe el cordón de alimentación en el cordón de extensión.

Figura 1 - Hale hacia fuera el mango en T para girar la cabeza de potencia

www.remingtonpowertools.com

Figura 3 - Bloqueo de la cabeza de potencia en posición

CORDONES DE EXTENSIÓN

Use siempre los cordones de extensión apropiados para esta podadora. Use solamente cordones de extensión marcados para uso a la intemperie. El cordón debe estar marcado con el suﬁ jo W o W-A seguido de la designación del tipo de cordón. Ejemplo: SJTW-A ó SJTW.

Use el tamaño de cordón apropiado para esta podadora de pértiga. El cordón debe ser lo suﬁ cientemente grueso para que transporte la corriente necesaria. Un cordón subdimensionado ocasionará caída de voltaje en la podadora de pértiga. La podadora perderá potencia y se sobrecalentará. Siga los requisitos listados más abajo referentes al tamaño del cordón.

Figura 4 - enchufado del cordón de alimentación de la podadora de pértiga al cordón de extensión

3. Haga un lazo en el cordón de extensión e inserte el lazo por la parte inferior del mango. Hale el lazo hasta que apriete alrededor del gancho moldeado para el cordón (vea las Figuras 5 y 6).

OPERACIÓN DE LA PODADORA

Figura 5- Colocación del lazo del cordón de extensión por la parte inferior del mango

Figura 6 - El lazo del cordón de extensión se aprieta alrededor del gancho moldeado para el cordón

Nota: un método opcional para retener el cordón de extensión se muestra en la Figura 8 que se usa con cordones de gran calibre que pueden no adaptarse al retenedor del cordón de extensión.

ARRANQUE DE LA PODADORA DE PÈRTIGA

La podadora de pértiga tiene un botón de bloqueo del gatillo ubicado en la parte superior del mango. Esta característica de seguridad bloquea el gatillo en la posición OFF, evitando que la podadora de pértiga arranque accidentalmente.

El botón de bloqueo del gatillo tiene 3 posiciones.

Posición 1 Bloquea el gatillo. Posición 2 Permite que usted apriete el ga-

tillo y opere la podadora de pértiga. El botón de bloqueo del gatillo regresará por resorte a la posición 1 cuando suelte el gatillo.

Posición 3 Permite bloquear el gatillo en la posición ON (prendido). Esto es útil durante un podado continuo por largos períodos de tiempo.

Desbloqueo del gatillo para arrancar la podadora de pértiga

1. Con su pulgar, empuje el botón de bloqueo del gatillo hacia delante a la posición 2. Apriete la palanca del gatillo a la posición ON. La podadora de pértiga empieza a funcionar.

Botón de bloqueo del gatillo en la posición 2

Figura 8 - Operación manual del gatillo con el botón de bloqueo del gatillo en la posición 2

Botón de bloqueo del gatillo en la posición 1

Figura 9 - Gatillo en la posición OFF con el botón de bloqueo del gatillo en la posición 1

Bloqueo de la podadora de pértiga en ON (encendido)

1. Empuje el botón de bloqueo del gatillo hacia delante a la posición 2 y apriete la palanca del gatillo a la posición ON. La podadora de pértiga empezará a funcionar.

2. Mientras la podadora está funcionando, empuje de nuevo el botón de bloqueo del gatillo a la posición 3. Sostenga el botón ahí mientras suelta la palanca del gatillo, luego suelte el botón de bloqueo. Con esto se bloquea la palanca del gatillo en la posición ON y la podadora de pértiga continuará funcionando.

3. Para apagar la podadora, apriete y suelte la palanca del gatillo. El botón de bloqueo del gatillo se volverá a la posición 1 bloqueando el gatillo en la posición OFF.

Nota: Si durante el uso la podadora de pértiga está bloqueada en ON y la podadora se desconecta de la fuente de alimentación. Desenganche la característica de bloqueo en ON antes de volver a conectar la energía de alimentación.

Botón de bloqueo del gatillo en la posición 3

ESPA

Figura 7 - Método opcional para retener el cordón de extensión

2. Suelte el botón de bloqueo del gatillo mientras la podadora de pértiga está funcionando. El botón de bloqueo vuelve a la posición 1 cada vez que suelta el gatillo a la posición OFF.

Figura 10 - Bloqueo del gatillo en la posición ON con el botón de bloqueo del gatillo en la posición 3

www.remingtonpowertools.com

OPERACIÓN DE LA PODADORA

REGULACIÓN DE LA LONGITUD DE LA PÉRTIGA

La podadora de pértiga de la marca de Remington tiene un conjunto telescópico con un margen de extensión de 10 pulgadas. Un cono accionado por levas se usa para mantener a la pértiga en posición en cualquier punto de su longitud.

1. Para extender la pértiga, desbloquee la palanca de sujeción como se indica en la Figura 11. La pértiga se deslizará libremente.

2. Hale hacia fuera la sección de la pértiga interna hasta la longitud deseada de extensión.

3. Para bloquear la pértiga apriete la palanca de sujeción como se muestra en la Figura 11.

DESBLOQUEADO

Figura 11 - Extendiendo la Pértiga Telescópica

USO DE LA PODADORA DE PÉRTIGA

Esta podadora es una herramienta de doble función. Está diseñada para podar y dar forma a setos y arbustos altos y difíciles de alcanzar usando la extensión y la cabeza de potencia giratoria. Usted puede también regular la podadora de pértiga para podar y dar forma a setos y arbustos pequeños cerca del suelo sin tener que inclinarse o doblarse.

BLOQUEADO

POSICIONES DE OPERACIÓN

Para usar la podadora de pértiga para podar setos y arbustos altos difíciles de alcanzar, sostenga la podadora en las posiciones mostradas en la Figura 12. Gire la cabeza de potencia a las diferentes posiciones para poder esculpir los arbustos o setos.

Figura 12 - Podado de setos o arbustos altos

Si usa la podadora de pértiga para podar pequeños setos o arbustos sostenga la podadora en las posiciones mostradas en la Figura 13.

Si usa la podadora de pértiga para podar la parte inferior y lateral de setos y arbustos, sostenga la podadora en la posición mostrada en la Figura 14.

Figura 14 - Podado de la parte inferior y lateral de setos y arbustos

Si usa la podadora de pértiga para podar follaje bajo o vegetación del suelo, sostenga la podadora en la posición mostrada en la Figura 15.

www.remingtonpowertools.com

Figura 15 - Podado de follaje bajo o vegetación del suelo

Figura 13 - Podado de pequeños setos o arbustos

Continúa

OPERACIÓN DE LA PODADORA

PODADO DE UN SETO

Use correctamente la podadora de pértiga. Use siempre protección visual, guantes de goma y calzado robusto cuando use la podadora de pértiga. Mantenga siempre el equilibrio y la estabilidad en los pies y nunca se extienda demasiado cuando use la podadora. Antes de arrancar la podadora de pértiga, sostenga la unidad con ambas manos de las áreas de agarre. Asegúrese que la cuchilla cortante no toque en nada.

Mantenga siempre el cordón de extensión detrás de la podadora de pértiga cuando la use. No ponga el cordón sobre el seto donde podría cortarse con la cuchilla.

Utilice movimientos ﬁ rmes de barrido para podar nuevos crecimientos. No trate de cortar demasiado a la vez. Esto hace que la podadora disminuya la velocidad o se atasque, reduciendo la eﬁ ciencia de corte.

No fuerce la podadora de pértiga en vegetación densa. Un movimiento ligero de corte hacia atrás y adelante puede ayudar el corte de vegetación densa y grande. Si la podadora de pértiga empieza a bajar la velocidad, reduzca la velocidad a la cual está tratando de cortar.

Si la podadora de pértiga se atasca apáguela inmediatamente. Desconecte la podadora de la fuente de alimentación y retire de las cuchillas cortantes los residuos atascados.

No trate de cortar ramas de más de 3/4 pulgadas de diámetro.

Para mejores resultados, pode los lados de los setos con un movimiento de barrido hacia arriba. Pode los setos de modo que la parte superior sea ligeramente mas angosta que la inferior. Para podar setos muy a nivel, use como guía una cuerda estirada a lo largo de la longitud del seto (vea la Figura 16).

ESPA

Figura 16 - Podado de un seto

www.remingtonpowertools.com

MANTENIMIENTO Y LIMPIEZA

SERVICIO A LA PODADORA DE PÉRTIGA

La podadora de pértiga es una herramienta de doble aislamiento y contiene partes que sólo pueden cambiarse con repuestos originales y en un centro de servicio autorizado. Visite nuestro sitio Web de servicio técnico en www. remingtopowertools.com o póngase en contacto con nuestro Departamento de servicio técnico al 1-800-626-2237 (sólo Inglés) para averiguar un centro de servicio autorizado más cercano.

Las partes listadas en las páginas 40 y 41 pueden ser cambiadas por el usuario. Vea en Accesorios y piezas de repuesto de la información para solicitar estas partes.

ADVERTENCIA: Desconecte la podadora de pértiga de la fuente de alimentación antes de limpiarla o darla servicio. Pueden ocurrir lesiones graves o la muerte por incendio, sacudida eléctrica o por contacto del cuerpo con las cuchillas de corte móviles.

ADVERTENCIA: Cuando limpie la podadora de pértiga:

• No sumerja la podadora de

pértiga en ningún líquido.

• No use productos que contie-

nen amoníaco, cloro o abrasivos.

• No use solventes de limpieza

con cloro, tetracloruro de carbono, queroseno o gasolina.

LIMPIEZA DE LA PODADORA DE PÉRTIGA

Use un paño suave humedecido con una mezcla de agua y jabón suave para limpiar frotando la podadora de pértiga, la carcasa y las cuchillas cortantes. No rocíe ni vierta directamente agua en la podadora de pértiga.

Una vez que la podadora de pértiga esté limpia, aplique una ligera capa de aceite a las cuchillas cortantes para evitar la oxidación y para lubricarlas (es preferible el aceite del motor).

REEMPLAZO DE LA CUCHILLA

ADVERTENCIA: Para evitar

lesiones personales graves, use guantes cuando retire o instale las cuchillas cortantes. No coloque los dedos ni las manos entre las cuchillas donde podrían cortarse.

1. Desconecte la podadora de pértiga de la fuente de alimentación.

2. Coloque la podadora de pértiga al revés sobre una mesa de trabajo y retire los cuatro (4) tornillos de la tapa inferior. Retire la tapa inferior (vea la Figura

17).

Tornillo de la tapa

Tapa inferior

Figura 17 - Retiro de la tapa inferior de la cabeza de la podadora

3. Retire la contratuerca M5 y arandela de la leva (Vea la Figura 18)

4. Alinee la leva con el conjunto cuchilla de corte. Retire la leva (vea la Figura 18).

Contratuerca M5

Leva

Conjunto cuchilla cortante

Figura 18 - Retiro de la leva

Arandela

5. Retire el tornillo que sostiene al conjunto cuchilla de corte (vea la Figura

19). IMPORTANTE: Esté seguro de no perder la contratuerca 8-32 que asegura a este tornillo.

Tornillo

Conjunto cuchilla cortante

reborde de la leva

contratuerca 8-32

Figura 19- Retiro del conjunto cuchilla cortante

6. Retire y deseche el conjunto cuchilla de corte.

7. Sujete el nuevo conjunto cuchilla de corte en el cabezal de potencia con el tornillo y la contratuerca retirados en el paso 5.

8. Alinee el conjunto cuchilla de corte de modo que la leva encaje correctamente en los lóbulos ovalados de este conjunto (vea la Figura 19). IMPORTANTE: El reborde de diámetro mayor de la leva debe estar hacia arriba como alejándose del cabezal de potencia. El reborde de diámetro menor de la leva debe alinear y asentar directamente en la parte superior del otro reborde de la leva.

9. Vuelva a colocar la arandela y la contratuerca que se retiraron en el paso 3. Apriétela bien.

10. Vuelva a colocar la tapa inferior y asegúrela con sus 4 tornillos que se retiraron en el paso 2 (vea la Figura

17). Apriete bien los tornillos.

ADVERTENCIA: Todos los

componentes deben estar instalados y bien sujetos antes de enchufar la podadora de pértiga a la fuente de alimentación. Si no lo hace así, puede ocasionar daño al producto o una grave lesión personal.

www.remingtonpowertools.com

Nota: Si luego del reensamble se presenta un atascamiento, repita todos los pasos anteriores asegurándose que la leva alinee correctamente con el conjunto cuchilla cortante.

ANÁLISIS DE AVERÍAS

ADVERTENCIA: antes de dar servicio a la podadora de pértiga desconéctela de la fuente de alimentación. Pueden ocurrir graves lesiones o la muerte por incendio, sacudida eléctrica o contacto del cuerpo con partes móviles.

Nota: Para obtener ayuda adicional visite nuestro sitio Web de servicio técnico en www.remingtonpowertools.com.

FALLA OBSERVADA CAUSA PROBABLE REMEDIO

El motor no funciona cuando se aprieta la palanca del gatillo

El motor funciona pero las cuchillas cortantes no giran

La podadora de pértiga humea al funcio nar

1. No se ha presionado el botón de bloqueo del gatillo para soltar la palanca del gatillo

2. La conexión del cordón de extensión está ﬂ oja

3. El disyuntor casero está disparado o los fusibles de línea están abiertos

4. Escobillas del motor en mal estado

5. Abierto el cableado en la podadora de pértiga

Podadora de pértiga dañada. No use la podadora de pértiga

1. Empuje El botón de bloqueo hacia delante y apriete la palanca del gatillo (vea Arranque de la Podadora de Pér- tiga)

2. Revise las conexiones del cordón

3. Revise el disyuntor o los fusibles de línea

4. Llame al Servicio técnico

5. Llame al Servicio técnico

Llame al Servicio técnico

ESPA

ACCESORIOS Y PIEZAS DE REPUESTO

Para accesorios y piezas de repuesto originales llame al Distribuidor Autorizado o al Centro Autorizado de Servicio para este producto. Si ellos no tienen la pieza o accesorio, llame a la Central de Piezas más cercana a usted que se lista en la página

42. Cada Distribuidor Autorizado, Centro Autorizado de Servicio y Central de Piezas es y opera independientemente.

Vea las páginas 40 y 41 para una lista ilustrada de piezas.

Si necesita referencia adicional informativa, llame a nuestro departamento de servicio técnico (vea Servicio Técnico).

En el Canadá llame al 1-800-561-3372 para obtener información sobre las piezas.

SERVICIO TÉCNICO

Usted puede tener más preguntas sobre cómo ensamblar, utilizar o mantener este producto. Si es así, usted puede visitar nuestro sitio Web de servicio técnico en www.remingtonpower- tools.com o llamar al departamento de servicio técnico al 1-800-626-2237 (sólo en inglés). Usted puede también escribir a:

DESA Power Tools ATTN: Technical Service P.O. Box 90004 Bowling Green, KY 42102-9004

Cuando llame a DESA Power Tools tenga listo:

• Su nombre

• Su dirección

• Su número de teléfono

• El número de modelo del producto

• Fecha de compra (incluya un copia del recibo para solicitudes por escrito).

SERVICIO DE REPARACIÓN

Nota: Use sólo piezas de repuesto originales. Esto protegerá la cobertura de su garantía de las piezas repuestas bajo garantía.

Cada Centro Autorizado de Servicio es y opera independientemente.

Para información adicional sobre centros de servicio o de garantía, llame al 1-800-626-2237 (sólo en inglés) o visite nuestro sitio Web de servicio técnico en www.remingtonpower-

tools.com.

Servicio con garantía

Si el producto necesita servicio bajo garantía, envíelo al centro de servicio autorizado más cercano a usted. Usted debe mostrar prueba de compra. Si el daño fue causado por materiales imperfectos o por mano de obra, repararemos o cambiaremos el producto sin cobrarle a usted. Nota: Esta garantía no cubre desgaste, mal uso, abuso, negligencia o daño accidental.

Servicio sin garantía

Si el producto necesita servicio, envíelo al centro de servicio autorizado más cercano a usted. Se le enviarán las facturas por reparación a los precios normales de reparación.

www.remingtonpowertools.com

INFORMACIÓN DE GARANTÍA

PODADORA ELÉCTRICA DE PÉRTIGA MARCA REMINGTON

GARANTÍAS LIMITADAS

NUEVOS PRODUCTOS

Garantía Estándar

DESA Power Tools garantiza que este nuevo producto y todas sus partes no presentan defectos en sus materiales ni en su fabricación por un período de dos (2) años a partir de la fecha de primera compra en un concesionario autorizado, siempre y cuando el producto haya sido utilizado y mantenido debidamente de acuerdo con todas las advertencias e instrucciones de DESA Power Tools.

PRODUCTOS RECONDICIONADOS EN FÁBRICA

Garantía Limitada

DESA Power Tools garantiza que los productos recondicionados en fábrica y todas sus partes no presentan defectos en sus materiales ni en su fabricación durante 90 días a partir de la fecha de primera compra en un concesionario autorizado, siempre y cuando el producto haya sido utilizado y mantenido debidamente de acuerdo con todas las advertencias e instrucciones de DESA Power Tools.

CONDICIONES COMUNES A TODAS LAS GARANTÍAS

Las siguientes condiciones se aplican a todas las garantías susodichas:

• Especiﬁ que siempre el número del modelo cuando se comunique con el fabricante. Para hacer un reclamo según la garantía debe presentarse la factura o el comprobante de compra.

•

Esta garantía se extiende solamente al comprador minorista original cuando la compra se hizo en un concesionario autorizado.

• Esta garantía cubre el costo de la(s) pieza(s) requerida(s) para restaurar este producto a sus condiciones adecuadas de funcionamiento y una asignación monetaria por mano de obra cuando así lo ofrezca el Centro de Servicio Autorizado de DESA Power Tools. Las piezas bajo garantía deben obtenerse por medio de concesionarios autorizados para este producto y/o DESA Power Tools quienes le proveerán de piezas de repuesto originales de fábrica. El uso de piezas de repuesto que no sean originales de fábrica anula la validez de esta garantía.

• Los costos de traslado, embalaje, transporte, diagnósticos, material, mano de obra y otros costos incidentales relacionados con las reparaciones según la garantía, a no ser que estén expresamente cubiertas por esta garantía, no son reembolsables bajo esta garantía y son responsabilidad del propietario.

• Se excluyen de esta garantía los productos o piezas de repuesto que fallan o se vuelven defectuosos como consecuencia del uso indebido, accidentes, falta de mantenimiento adecuado, modiﬁ cación o alteración indebida.

• Se excluyen de esta garantía los productos comprados para uso comercial, industrial o de alquiler.

• Esta es la garantía exclusiva de DESA Power Tools, y de acuerdo a todo lo que permita la ley, esta garantía expresa excluye toda otra garantía, expresa o implícita, escrita o verbal y limita la duración de toda garantía implícita, inclusive las garantías de comerciabilidad y adecuación para un propósito particular, a dos (2) años para los productos nuevos y a 90 días para los productos reacondicionados en fábrica a partir de la fecha de primera compra. DESA Power Tools no ofrece ninguna otra garantía relacionada con este producto.

• La responsabilidad de DESA Power Tools’ se limitará al precio de compra del producto, y DESA Power Tools no será responsable de ningún otro daño, bajo ninguna circunstancia, inclusive por daños indirectos, incidentales o de consecuencia.

• Algunos estados estadounidenses no permiten limitar la duración de una garantía implícita o excluir o limitar los daños incidentales o de consecuencia, de modo que es posible que la limitación de daños arriba enunciada no se aplique a su caso.

• Esta garantía le brinda derechos especíﬁ cos legales, y usted puede también tener otros derechos que varían de un estado a otro.

Para información acerca de esta garantía comuníquese con:

P.O. Box 90004 Bowling Green, KY 42102-9004

www.remingtonpowertools.com

Modelo _________________

Fecha de compra ________________

82 Akron Road Toronto, Ontario M8W 1T2 1-800-561-3372 Fax: 1-800-561-8003

ESPA

__________________________________________ __________________________________________

__________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________ __________________________________________

www.remingtonpowertools.com

AXCESS TRIMMER

Taille-Haie Électrique À Perche

GUIDE DU PROPRIÉTAIRE

MODÈLES:

IMPORTANT : Vous devez lire et comprendre ce guide avant d’assembler ou d’utiliser ce taille-haie à perche. Toute utilisation non appropriée du taille-haie peut entraîner de graves blessures, voire le décès. Conservez ce guide pour référence.

AT3017B, AT3017BCA

www.remingtonpowertools.com

FRANÇAIS

CONTENUS

CONSIGNES DE SÉCURITÉ IMPORTANTES ................................................... 30

Avant d’utiliser le taille-haie à perche ....................................................................................................30

Utilisation du taille-haie à perche ...........................................................................................................30

Entretien et entreposage .........................................................................................................................31

Déballage ...................................................................................................................................................31

IDENTIFICATION DU PRODUIT ......................................................................... 32

UTILISATION DU TAILLE-HAIE ......................................................................... 33

Pour faire pivoter le moteur .....................................................................................................................33

Rallonge électrique ...................................................................................................................................33

Démarrage du taille-haie à perche ........................................................................................................34

Réglage de la longueur de la perche ...........................................................................................................34

Positions de fonctionnement ...................................................................................................................35

Taille d’une haie ........................................................................................................................................36

ENTRETIEN ET NETTOYAGE............................................................................ 37

Entretien du taille-haie à perche ................................................................................................ 37

Nettoyage du taille-haie à perche ..............................................................................................37

Remplacement des lames .......................................................................................................................37

DÉPANNAGE ...................................................................................................... 38

PIÈCES DE RECHANGE ET ACCESSOIRES ................................................... 38

SERVICE TECHNIQUE ....................................................................................... 38

SERVICE DE RÉPARATION............................................................................... 38

Service sous garantie ................................................................................................................. 38

Service hors garantie ...............................................................................................................................38

INFORMATION SUR LA GARANTIE ................................................................. 39

SCHÉMA DES PIÈCES ...................................................................................... 40

LISTE DE PIÈCES .............................................................................................. 41

DÉPÔT DE PIÈCES ............................................................................................ 42

Pour toute question ou problème, FAITES SANS FRAIS LE 1 800 626-2237 (en anglais seulement)

u visitez notre site Web à l’adresse www.remingtonpowertools.com

FRANÇAIS

www.remingtonpowertools.com

CONSIGNES DE SÉCURITÉ IMPORTANTES

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT : Lors de l’utilisation du taille-haie électrique à perche, vous devez prendre des mesures de sécurité de base aﬁ n de réduire les risques d’in- cendie, de choc électrique et de blessures personnelles.

AVERTISSEMENT : Cet appareil contient des produits chimiques qui, selon l’État de la Californie, sont à l’origine du cancer, d’anomalies congénitales ou représentent d’autres dangers en matière de reproduction.

AVANT D’UTILISER LE TAILLE-HAIE À PERCHE

LISEZ TOUTES LES DIRECTIVES AVANT D’UTILISER LE TAILLE-HAIE À PERCHE.

1. Soyez vigilant – Prenez garde à ce

que vous faites. Faites preuve de bon sens lors de l’utilisation du taille-haie à perche.

2. Évitez les endroits dangereux N’utilisez pas le taille-haie à perche :

• Sous la pluie, dans les endroits humides ou mouillés.

• Si vous avez pris de l’alcool, des médicaments ou des drogues.

• Lorsque vous êtes épuisé.

• En présence de liquides ou de gaz très inﬂ ammables.

• Lorsque vous êtes monté dans un arbre ou dans une échelle.

• S’il est endommagé ou s’il n’est pas complètement assemblé.

3. Conservez hors de la portée des enfants – Assurez-vous que personne ne s’approche de la zone de travail.

4. Utilisez seulement le taille-haie à perche à des ﬁ ns pour lesquelles il est conçu.

5. L’utilisation du taille-haie à perche doit être réservée aux adultes. Ne laissez jamais un enfant se servir de cet appareil.

6. Portez des vêtements appropriés

lors de l’utilisation du taille-haie à perche

• Évitez de porter des vêtements amples

ou des bijoux qui pourraient se prendre dans les pièces ou les lames en mouvement du taille-haie à perche.

• Portez toujours des gants de caoutchouc et de solides chaussures lorsque vous travaillez à l’extérieur.

• Portez toujours des accessoires appropriés pour retenir les cheveux longs.

• Portez toujours une visière ou un masque anti-poussière, si vous travaillez dans un endroit poussiéreux.

7. Portez toujours un dispositif de protection des yeux au moins conforme aux exigences de la norme ANSI Z87.1.

8. Servez-vous de l’appareil seulement avec une alimentation électrique dont la tension est identique à ce qui est inscrit sur la plaque signalétique de l’appareil.

AVERTISSEMENT : Pour réduire le risque de choc électrique, utilisez l’appareil seulement avec une rallonge électrique conçue pour l’utilisation extérieure : SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A ou SJTOW-A.

9. Rallonge électrique – Assurez-vous

que la rallonge électrique est en bon état. Lors de l’utilisation d’une rallonge électrique, assurez-vous qu’elle est sufﬁ samment puissante pour transmettre le courant exigé par le taille-haie à perche. L’utilisation d’une rallonge électrique de calibre inférieur entraînera une chute de l’intensité électrique, ce qui aura pour résultat une perte de puissance et la surchauffe de l’appareil.

Le tableau ci-dessous précise la taille de

rallonge électrique à utiliser en fonction de la longueur et de l’intensité inscrite sur la plaque signalétique. En cas de doute, utilisez une rallonge de calibre supérieur. Moins le calibre est élevé, plus la rallonge est en mesure de transmettre l’intensité de courant appropriée. Pour réduire le risque de débranchement de la rallonge électrique raccordée au taille-haie pendant l’utilisation, servez-vous du dispositif pour rallonge décrit dans le présent guide.

Longueur totale de la Tension (V) rallonge en pieds

120 25 50 100 150

Intensité (A) Calibre AWG

0-6 18 16 16 14

10. Utilisez toujours un circuit ou une prise électrique dotée d’un disjoncteur de fuite de terre. À cet effet, vous pouvez utiliser une prise extérieure avec disjoncteur de fuite de terre intégré.

11. N’utilisez pas le taille-haie à perche près de ﬁ ls ou de câbles électriques ou téléphoniques. Tenez-vous toujours au moins à 10 pieds de tels ﬁ ls et câbles.

UTILISATION DU TAILLE-HAIE À PERCHE

1. Soyez vigilant - Prenez garde à vos gestes et faites preuve de bon sens.

2. Vous devez toujours être conscient de l’endroit où se trouve la rallonge électrique. Évitez de trébucher sur la rallonge. Assurez-vous que la rallonge est toujours située loin des lames.

3. Évitez les démarrages acci- dentels - Évitez de transporter un taille-haie branché avec le doigt sur la gâchette. Assurez-vous que l’interrupteur est en position « « ARRÊT » » lorsque vous branchez le taille-haie.

4. Évitez de vous étirer - Gardez les deux pieds bien au sol et en équilibre lorsque vous vous servez du taille-haie à perche.

DANGER – RISQUE DE COUPURE – Gardez les mains éloignées des lames en tout temps. Conservez les deux mains sur la poignée pendant le fonctionnement du taille-haie à perche. Ne tentez pas de retirer les objets coupés ni de tenir les objets à couper avec les mains lorsque les lames sont en mouvement. Évitez de ramasser ou de tenir le taille-haie par les lames ou par l’extrémité des lames.

ATTENTION – Les lames s’arrêtent graduellement lorsque vous coupez l’alimentation.

5. Débranchez le taille-haie - Débran-

chez le taille-haie à perche de la source d’alimentation :

• Lorsque vous ne vous en servez pas

• Avant d’en faire l’entretien

• Durant le remplacement des accessoires, notamment des lames

• Pour retirer des éléments pris entre les lames

• Pour vous déplacer d’un endroit à un autre

www.remingtonpowertools.com

CONSIGNES DE SÉCURITÉ IMPORTANTES

6. N’appuyez pas sur le taille-haie

- L’appareil fonctionnera beaucoup

mieux avec moins de risque de blessure si vous vous en servez sans appuyer trop fort dessus, au rythme pour lequel il est conçu.

7. Prenez soin du cordon électrique

- Ne transportez jamais le taille-haie au moyen du cordon électrique et évitez de tirer sur le cordon pour le débrancher de la prise. Évitez tout contact du cordon avec la chaleur, l’huile et les pointes acérées.

8. Avant de faire démarrer le taille-haie à perche, assurez-vous que les lames ne sont en contact avec aucun objet.

ENTRETIEN ET ENTREPOSAGE DU TAILLE-HAIE À PERCHE

1. Prenez bien soin du taille-haie à perche

• Pour un meilleur rendement et pour

réduire les risques de blessure, assurez-vous que les lames sont propres et bien affûtées.

• Appliquez périodiquement une

mince pellicule d’huile sur le tranchant des lames pour en assurer la lubriﬁ cation (de préférence, d’huile moteur).

• Inspectez périodiquement le cordon

électrique du taille-haie à perche; s’il est endommagé, faites-le réparer dans un centre de service autorisé.

• Inspectez périodiquement les rallon-

ges électriques et remplacez-les si elles sont endommagées.

• Assurez-vous que les poignées sont

propres et sèches, et qu’elles sont exemptes d’huile et de graisse.

2. Recherchez les pièces endom-

magées

• Lorsqu’une pièce est endommagée,

vériﬁ ez-la avec soin avant de vous servir du taille-haie à perche. Assurez-vous que la pièce fonctionne correctement et qu’elle peut effectuer le travail prévu.

• Vériﬁ ez l’alignement, le montage,

les bris, le déplacement des pièces en mouvement et recherchez tout problème pouvant affecter le fonctionnement de l’appareil.

• Les dispositifs de protection et toute

pièce endommagée doivent être réparés ou remplacés dans un centre de service autorisé, à moins d’avis contraire dans le présent guide.

3. Utilisez seulement des pièces de rechange identiques lorsque vous faites l’entretien du taille-haie à perche.

4. Pour réduire les risques de choc électrique, le taille-haie à perche est doté d’une ﬁ che polarisée (l’une des broches est plus grande que l’autre); cette ﬁ che exige l’utilisation d’une rallonge électrique à prise polarisée. La ﬁ che du taille-haie à perche s’insère d’une seule façon dans la prise de la rallonge électrique. Si vous n’arrivez pas à insérer complètement la ﬁ che dans la prise, inversez la ﬁ che. Si vous n’arrivez toujours pas à l’insérer complètement dans la prise, procurez-vous une rallonge électrique dotée d’une prise polarisée. Une telle rallonge électrique exige l’utilisation d’une prise électrique murale polarisée. La ﬁ che de la rallonge s’insérera complètement, d’une seule façon, dans la prise murale polarisée. Si la ﬁ che de la rallonge ne s’insère pas complètement dans la prise murale, inversez la ﬁ che. Si la fiche ne s’insère toujours pas complètement, contactez un électricien pour faire installer une prise murale appropriée. Vous ne devez pas modiﬁ er la ﬁ che du taille-haie à perche, la prise de la rallonge électrique ni la ﬁ che de la rallonge électrique.

5. Entreposez le taille-haie à perche à l’intérieur - Lorsque vous ne vous en servez pas, vous devez entreposer le taille-haie à perche à l’intérieur, dans un endroit sec et frais. Placez le taille-haie hors de la portée des enfants ou dans un endroit verrouillé, hors de la portée des enfants.

DÉBALLAGE

1. Retirez le taille-haie à perche et tous les articles de l’emballage. Le taille-haie à perche est vendu complètement assemblé, prêt à utiliser.

2. Recherchez les dommages pouvant être attribuables à l’expédition. Si vous trouvez des dommages ou s’il manque des pièces, contactez rapidement le détaillant où vous avez acheté le taille-haie à perche ou faites le 1 800 626-2237(en anglais seulement).

CONSERVEZ

CES DIRECTIVES.

FRANÇAIS

www.remingtonpowertools.com

IDENTIFICATION DU PRODUIT

Moteur pivotant

Protège-main

Poignée

Lame

Poignée en T

Support

Commutateur de verrouillage

Boîtier de gâchette

Bride avec levier à came

Gâchette

Cordon électrique

Dispositif de retenue de la rallonge

www.remingtonpowertools.com

IDENTIFICATION DU PRODUIT

AVERTISSEMENT : Lisez le guide du propriétaire et assurez-vous de bien le comprendre avant de vous servir du taille-haie à perche. Assurez-vous de lire et de comprendre toutes les Consi- gnes de Sécurité. L’utilisation inappropriée du taille-haie à perche peut entraîner de graves blessures, voire le décès, par suite d’un incendie, d’un choc électrique ou du contact avec les pièces en mouvement.

POUR FAIRE PIVOTER LE MOTEUR

Le taille-haie à perche est doté d’un moteur pivotant. Ce dernier peut pivoter de 180 degrés. Le moteur est doté d’une poignée en T à ressort qui vous permet de verrouiller l’appareil en différentes positions, selon un angle de rotation de 180 degrés.

Avant de raccorder le taille-haie à perche à l’alimentation électrique, assurez-vous que le moteur est verrouillé à la position désirée. Pour ce faire, essayez de faire pivoter le moteur dans l’une ou l’autre direction. Le moteur devrait être verrouillé en position et ne devrait pas tourner.

Pour faire pivoter le moteur, suivez les directives ci-après.

1. Tirez sur la poignée en T, sur le côté du support de pivot. Comme cette poignée est dotée d’un ressort, vous sentirez une certaine résistance lorsque vous tirerez dessus.

Figure 2 – Rotation du moteur

3. Relâchez la poignée en T. Elle devrait

Figure 3 – Verrouillage du moteur dans la position désirée

s’encliqueter en place. Si ce n’est pas le cas, faites doucement tourner le moteur de l’avant vers l’arrière jusqu’à ce que la poignée en T s’encliquette en place. Le moteur est alors verrouillé à la position désirée, prêt à utiliser.

RALLONGE ÉLECTRIQUE

Vous devez utiliser une rallonge électrique appropriée avec le taille-haie à perche. Utilisez seulement des rallonges conçues pour l’utilisation extérieure. De fait, la description de la rallonge doit être suivie du sufﬁ xe W ou W-A; par exemple : SJTW-A ou SJTW.

Utilisez en outre une rallonge de calibre approprié au taille-haie. La rallonge doit être sufﬁ samment puissante pour fournir le courant nécessaire. Une rallonge de calibre insufﬁ sant entraînera une chute de la tension au niveau du taille-haie, qui perdra alors de la puissance et surchauffera. Utilisez une rallonge du calibre indiqué dans le tableau ci-après :

Longueur de

la rallonge Calibre AWG

25 pieds 18 AWG 50 pieds 16 AWG 100 pieds 16 AWG 150 pieds 14 AWG

Assurez-vous que la rallonge ne se trouve pas dans la zone de coupe. Assurez-vous également que la rallonge ne se prend pas dans les branches pendant la coupe. Inspectez souvent la rallonge et remplacez les rallonges endommagées.

RACCORDEMENT DE LA RALLONGE ÉLECTRIQUE

Le taille-haie à perche est doté d’un dispositif intégré de retenue de la rallonge pour éviter le débranchement accidentel de l’appareil pendant l’utilisation. Ce dispositif est intégré à la partie inférieure de la poignée, dans la zone du boîtier de la gâchette.

1. Assurez-vous que la gâchette est en position « ARRÊT » (consultez la section Démarrage du Taille-Haie à Perche).

2. Branchez le cordon électrique dans la rallonge.

FRANÇAIS

Figure 1 – Tirez sur la poignée en T pour faire pivoter le moteur

2. Agrippez le boîtier, puis faites pivoter le moteur selon la position désirée : 0, 45 ou 90 degrés.

Figure 4 – Branchement du cordon électrique du taille-haie dans la rallonge

www.remingtonpowertools.com

UTILISATION DU TAILLE-HAIE

3. Faites une boucle dans la rallonge, puis insérez-la à travers la partie inférieure de la poignée. Faites ensuite passer la boucle dans le crochet moulé dans la poignée (consultez les Figures5 et 6).

Figure 5 – Insertion de la boucle de la rallonge à travers la partie inférieure de la poignée

Figure 6 – Passage de la boucle autour du crochet moulé dans la poignée

Note : La Figure 8 montre une autre méthode de ﬁ xation de la rallonge, pouvant être utilisée avec les rallonges de calibre supérieur qui ne passent pas par l’oriﬁ ce dans la partie inférieure de la poignée.

DÉMARRAGE DU TAILLE-HAIE À PERCHE

Le taille-haie à perche est doté d’un bouton de verrouillage de la gâchette sur le dessus de la poignée. Ce dispositif de sécurité verrouille la gâchette en position « ARRÊT », évitant ainsi le démarrage accidentel du taille-haie.

Le bouton de verrouillage comporte trois positions:

Position 1 – verrouille la gâchette. Position 2 – vous permet d’appuyer sur la

gâchette et de faire fonctionner le taille-haie. Le bouton de verrouillage retourne automatiquement en position 1 lorsque vous relâchez la gâchette.

Position 3 – permet de verrouiller la gâchette en position « MARCHE ». Cela est pratique lorsque vous vous servez du taille-haie de façon continue pendant une période prolongée.

Déverrouillage de la gâchette pour faire démarrer le taille-haie

1. Au moyen du pouce, appuyez sur le

Figure 8 – Utilisation manuelle de la gâchette lorsque le bouton de verrouillage est en position 2

bouton de verrouillage de la gâchette pour le faire passer en position 2. Appuyez ensuite sur la gâchette en position « MARCHE ». Le taille-haie à perche devrait se mettre en marche.

Bouton de verrouillage de la gâchette – Position 2

Bouton de verrouillage de

la gâchette – Position 1

Figure 9 – Le bouton de verrouillage revient en position 1 lorsque vous relâchez (ARRÊT) la gâchette

Verrouillage du taille-haie en position « MARCHE »

1. Au moyen du pouce, appuyez sur le bouton de verrouillage de la gâchette pour le faire passer en position 2. Appuyez ensuite sur la gâchette en position « MARCHE ». Le taille-haie à perche devrait se mettre en marche.

2. Pendant que le taille-haie fonctionne, poussez de nouveau le bouton de verrouillage vers l’avant, en position 3. Maintenez le bouton dans cette position tout en relâchant la gâchette, puis relâchez le bouton de verrouillage. Cela verrouille la gâchette en position « MARCHE » et assure le fonctionnement continuel du taille-haie.

3. Pour arrêter le taille-haie, appuyez sur la gâchette puis relâchez-la. Le bouton de verrouillage de la gâchette retourne en position 1, verrouillant ainsi la gâchette en position « ARRÊT ».

Note : Si le taille-haie à perche est verrouillé en position « MARCHE », mais qu’il se débranche de l’alimentation électrique, désactivez le verrouillage (position « MARCHE ») avant de rebrancher l’alimentation.

Bouton de verrouillage de la gâchette – Position 3

Figure 7 – Méthode optionnelle de ﬁ xation de la rallonge

www.remingtonpowertools.com

2. Relâchez le bouton de verrouillage lorsque le taille-haie fonctionne. Le bouton de verrouillage reviendra automatiquement à la position 1 chaque fois que vous relâcherez la gâchette.

Figure 10– Verrouillage de la gâchette en position « MARCHE » pendant que le bouton de verrouillage est en position 3

UTILISATION DU TAILLE-HAIE

RÉGLAGE DE LA LONGUEUR DE LA PERCHE

Le taille-haie à perche de marque de Remington pourvue d’une rallonge de 10 po. Un collier avec levier de serrage permet de maintenir la tige à la longueur de travail désirée.

1. Pour rallonger la perche, déverrouillez

2. Tirez sur le tronçon interne de la perche

3. Pour verrouiller la tige à la longueur dé-

Figure 11 - Extension de la perche télescopique

est doté d’une perche téléscopique

le levier à came, comme illustré dans la Figure 11. La perche peut alors glisser librement.

pour le sortir à la longueur voulue.

sirée, serrer le levier de serrage comme illustré dans la Figure 11.

DÉVERROUILLÉE

VERROUILLÉE

POSITIONS DE FONCTIONNEMENT

Pour vous servir du taille-haie à perche pour tailler des grandes haies ou de grands buissons difﬁ ciles d’accès, tenez l’outil dans la position illustrée dans la Figure 12. Vous pouvez faire pivoter le moteur à différentes positions aﬁ n de tailler ou de sculpter les buissons ou les haies.

Pour vous servir du taille-haie à perche pour tailler la partie inférieure et les côtés des haies et des buissons, tenez le taille-haie dans la position illustrée à la Figure 14.

Figure 14 – Taille de la partie inférieure et des côtés des haies et des buissons

Pour vous servir du taille-haie à perche pour tailler le feuillage ou les couvre-sol, tenez le taille-haie dans la position illustrée à la Figure 15.

UTILISATION DU TAILLE-HAIE

Le taille-haie à perche est un outil à double usage. Il est conçu pour tailler les très grandes haies et les buissons difﬁ ciles d’accès grâce à sa perche et à son moteur pivotant. Vous pouvez également régler le taille-haie à perche pour tailler les haies et les buissons de petite taille, situés près du sol, sans avoir à vous pencher ni à vous accroupir.

Figure 12 – Taille de grands buissons ou de grandes haies

Pour vous servir du taille-haie à perche pour tailler des buissons ou des haies de petite taille, tenez le taille-haie dans la position illustrée dans la Figure 13.

FRANÇAIS

Figure 15 – Taille du feuillage ou des couvre-sols

Figure 13 – Taille de haies ou buissons de petite taille

www.remingtonpowertools.com

UTILISATION DU TAILLE-HAIE

TAILLE D’UNE HAIE

Vous devez vous servir correctement du taille-haie à perche. Portez toujours des lunettes, des gants de caoutchouc et de solides chaussures lorsque vous vous servez du taille-haie. Gardez les pieds solidement au sol et en équilibre, et évitez de trop vous étirer lorsque vous utilisez le taille-haie à perche. Avant de faire démarrer l’appareil, maintenez-le des deux mains en vous servant des poignées. Assurez-vous que les lames n’entrent en contact avec aucun objet.

Gardez toujours la rallonge électrique derrière le taille-haie à perche lorsque vous vous en servez. Ne faites pas passer la rallonge par dessus la haie car vous pourriez la couper.

Faites de grands mouvements uniformes de va-et-vient pour couper les nouvelles pousses. N’essayez pas d’en tailler une trop grande quantité à la fois. Cela pourrait entraîner le ralentissement du taille-haie ou son blocage, ce qui réduirait l’efﬁ cacité de la coupe.

N’appuyez pas fortement sur le taille-haie pour le faire passer à travers des zones de feuillage de plus forte densité. Un léger mouvement de scie, d’avant vers l’arrière, peut faciliter la taille des zones de feuillage plus denses. Lorsque le taille-haie à perche ralentit, réduisez le rythme de taille.

Si le taille-haie venait à se bloquer, arrêtez-le immédiatement. Débranchez le taille-haie de l’alimentation électrique, puis retirez les débris coincés entre les lames.

Ne tentez pas de couper des branches d’un diamètre supérieur à 3/4 po.

Pour de meilleurs résultats, taillez les côtés des haies au moyen d’un mouvement vers le haut. Assurez-vous que la partie supérieure de la haie est légèrement moins large que la partie inférieure. Pour tailler des haies de niveau, servez-vous d’une corde ﬁ xée sur toute la longueur de la haie comme guide (consultez la Figure 16).

www.remingtonpowertools.com

Figure 16 – Taille d’une haie

ENTRETIEN ET NETTOYAGE

ENTRETIEN DU TAILLE-HAIE À PERCHE

Le taille-haie à perche est un outil à double isolation qui comporte des pièces qui doivent être remplacées seulement par des pièces originales installées par un centre de service autorisé. Visitez le site Web du service technique à l’adresse www.remingtonpowerto- ols.com ou contactez le service téléphonique technique (en anglais seulement) au 1 800 626-2237 pour connaître le centre de service autorisé le plus proche.

Les pièces inscrites aux pages 40 et 41 peuvent être remplacées par l’utilisateur. Consultez la section Pièces de Rechange et Accessoires pour plus de détails sur la commande de ces pièces.

NETTOYAGE DU TAILLE-HAIE À PERCHE

AVERTISSEMENT : Débranchez le taille-haie à perche de l’alimentation électrique avant de le nettoyer ou d’en faire l’entretien. De graves blessures, voire le décès, pourraient découler d’un incendie ou d’un choc électrique ou encore du contact du corps avec les lames en mouvement.

AVERTISSEMENT : Lors du net-

toyage du taille-haie à perche :

• Évitez de submerger le

taille-haie dans des liquides

• N’utilisez pas de produits

contenant de l’ammoniaque, du chlore ou des abrasifs

• N’utilisez pas de solvants

contenant du chlore, du tétrachlorure de carbone, du kérosène ou de la gazoline.

REMPLACEMENT DES LAMES

MISE EN GARDE : Pour éviter

de graves blessures, portez des gants pour retirer ou installer les lames. Ne placez pas les doigts ni les mains entre les lames pour éviter les coupures.

1. Débranchez le taille-haie à perche.

2. Placez le taille-haie à l’envers sur un plan de travail et retirez les quatre (4) vis du couvercle. Enlevez ensuite le couvercle (consultez la Figure 17).

Vis du couvercle

Couvercle

Figure 17 - Retrait du couvercle sous le corps du taille-haie

3. Enlevez le contre-écrou M5et la rondelle de la came (voir la Figure 18).

4. Alignez la came et l’ensemble de la lame, puis retirez la came (voir la Figure 18).

Contre-écrou M5

Came

Rondelle

5. Enlevez la vis qui retient l’ensemble de la

lame (voir la Figure 19). IMPORTANT : Assurez-vous de ne pas desserrer le contre-écrou 8-32 qui ﬁ xe cette vis.

Vis

Ensemble de lames

Bride de la came

Contre-écrou 8-32

Figure 19 - Retrait de l’ensemble de lames

6. Enlevez l’ensemble de la lame et jetezla aux rebuts.

7. Fixez le nouvel ensemble de la lame à l’entraînement au moyen de la vis et du contre-écrou retirés à l’étape 5.

8. Réglez l’ensemble de la lame de sorte que la came s’insère correctement sur les lobes de forme ovale de l’ensemble (voir la Figure 19). IMPORTANT : La partie au diamètre supérieur de la came doit être sur le dessus, à l’opposé de l’entraînement. La partie au diamètre inférieur de la came doit être située en-dessous, reposant directement sur la bride de la came.

9. Replacez la rondelle et le contre-écrou retirés à l’étape 3, puis serrez celui-ci solidement.

10. Replacez le couvercle inférieur et ﬁ xezle au moyen des 4 vis retirées à l’étape 2 (voir la Figure 17). Serrez solidement ces vis.

FRANÇAIS

Servez-vous d’un chiffon mouillé d’une solution de savon doux et d’eau pour essuyer la perche, le boîtier et les lames du taille-haie à perche. Évitez de vaporiser ou de verser directement de l’eau sur le taille-haie.

Une fois le taille-haie nettoyé, appliquez une mince pellicule d’huile sur les lames pour éviter la rouille et en assurer la lubriﬁ cation (de préférence, d’huile moteur).

Ensemble de lames

Figure 18 - Retrait de la came

MISE EN GARDE : Tous les

éléments doivent être installés et bien serrés avant de rebrancher le taille-haie à perche dans une prise électrique, sinon vous risquez d’endommager l’appareil ou de subir de graves blessures.

Note : En cas de serrement après le montage, répétez les étapes ci-dessus en vous assurant que la came est bien alignée avec l’ensemble de lames.

www.remingtonpowertools.com

DÉPANNAGE

AVERTISSEMENT : Débranchez le taille-haie à perche de la source d’alimentation avant d’en faire l’entretien. De graves blessures, voire le décès, pourraient découler d’un incendie, d’un choc électrique ou du contact du corps avec les pièces en mouvement.

Note : Pour plus de détails ou pour obtenir de l’aide, visitez notre site Web à l’adresse www.remingtonpowertools.com.

PROBLÈME CAUSE POSSIBLE REMÈDE

Le moteur ne fonctionne pas lorsque vous appuyez sur la gâchette

Le moteur fonctionne, mais les lames ne bougent pas Le taille-haie est endom magé

Le taille-haie émet de la fumée pendant le fonctionnement Le taille-haie est en dommagé

1. Vous n’avez pas appuyé sur le bouton de verrouillage de la gâchette pour relâcher cette dernière

2. La connexion de la rallonge électrique est lâche

3. Le disjoncteur est ouvert ou le fusible est grillé dans le circuit électrique

4. Les brosses du moteur sont endommagées

5. L’un des ﬁ ls du taille-haie est coupé

Taille-haie à perche endommagé. Évitez de vous en servir.

1. Repoussez le bouton de verrouillage vers l’avant, puis appuyez sur la gâchette (consultez la section Démarrage du taille-haie à perche.)

2. Vériﬁ ez les connexions de la rallonge

3. Vériﬁ ez le disjoncteur ou le fusible

4. Contactez le service technique

5. Contactez le service technique

Contactez le service technique

PIÈCES DE RECHANGE ET ACCESSOIRES

Pour obtenir des pièces de rechange et des accessoires d’origine pour ce produit, contactez le détaillant autorisé ou le centre de service autorisé le plus proche. Si ces derniers ne sont pas en mesure de vous fournir la pièce ou l’accessoire dont vous avez besoin, contactez le dépôt de pièces le plus proche, inscrit sur la liste à la page 42. Chaque détaillant autorisé, centre de service autorisé et dépôt de pièces est la propriété exclusive de la personne qui en assure l’exploitation de façon indépendante.

Consultez las pages 40 et 41 pour une liste illustrée des pièces.

Pour plus de détails, contactez le Service technique (consultez la section Service Techique).

Au Canada, faites le 1 800 561-3372 pour obtenir plus de détails sur les pièces.

www.remingtonpowertools.com

SERVICE TECHNIQUE

Peut-être aurez-vous d’autres questions sur l’assemblage, le fonctionnement ou l’entretien de ce produit. Si c’est le cas, visitez le site Web du Service technique à l’adresse www.remingtonpowertools.com ou contactez le Service technique au 1 800 6262237 (en anglais seulement). Vous pouvez aussi nous écrire à l’adresse suivante :

DESA Power Tools ATTN. : Technical Service P.O. Box 90004 Bowling Green, KY 42101-9004

Lorsque vous contactez DESA Power Tools veuillez avoir à portée de la main :

• Votre nom

• Votre adresse

• Votre numéro de téléphone

• Le numéro de modèle du produit

• La date d’achat (y compris une copie du reçu de caisse pour les demandes écrites).

SERVICE DE RÉPARATION

Note : Utilisez seulement des pièces de rechange d’origine. Vous aurez ainsi droit à la protection de la garantie pour toute pièce remplacée en vertu de la garantie.

Pour plus de détails sur le centre de service ou sur la garantie, faites le 1 800 626-2237 (en anglais seulement) ou visitez le site Web du Service technique à l’adresse www.reming-

tonpowertools.com.

Service sous garantie

Si le produit doit être réparé pendant la période de validité de la garantie, apportez-le au centre de service autorisé le plus proche. Vous devrez alors présenter une preuve d’achat. Si le problème est attribuable à un défaut de fabrication ou de matériau, nous assurerons sans frais la réparation ou le remplacement du produit. Note : Les dommages attribuables à l’usure normale, à une utilisation abusive ou à mauvais escient, à la négligence ou à un accident ne sont pas couverts aux termes de la garantie.

Service hors garantie

Si le produit doit être réparé, apportez-le au centre de service autorisé le plus proche. Les frais de réparation vous seront facturés conformément au prix habituel des réparations.

INFORMATION SUR LA GARANTIE

TAILLE-HAIE ÉLECTRIQUE À PERCHE DE MARQUE REMINGTON

GARANTIES LIMITÉES

PRODUITS NEUFS

Garantie standard

DESA Power Tools garantit que ce produit neuf et toutes les pièces qui le composent sont exempts de tout défaut de matériel et de fabrication pendant deux ans à compter de la date d’achat originale auprès d’un détaillant autorisé, à la condition que l’outil soit utilisé et entretenu conformément aux directives et aux mises en garde de DES Power Tools.

PRODUITS REMIS À NEUF À L’USINE

Garantie limitée

DESA Power Tools garantit les produits remis à neuf à l’usine et toutes les pièces qu’il comprend contre tout défaut de main-d’oeuvre et de matériau pour une durée de 90 jours à compter de la date d’achat originale auprès d’un détaillant autorisé, à la condition que le produit ait été installé, utilisé et entretenu conformément aux directives et aux mises en garde de DESA Power Tools.

MODALITÉS COMMUNES À TOUTES LES GARANTIES

Les modalités qui suivent s’appliquent à toutes les garanties ci-dessus :

• Spéciﬁ er toujours le numéro de modèle lors des communications avec le fabricant. Le reçu de caisse ou une autre preuve d’achat doit être fournie lors d’une réclamation en vertu de la présente garantie.

• Cette garantie est accordée seulement à l’acheteur original, lorsque la tronçonneuse a été achetée auprès d’un détaillant autorisé.

• Cette garantie couvre le coût des pièces nécessaires pour remettre la tronçonneuse en bon état de marche et prévoit une indemnité de main-d’œuvre lorsque les réparations sont effectuées par un centre de service autorisé de DESA Power Tools. Les pièces sous garantie doivent être achetées chez un détaillant autorisé à vendre le produit ou auprès de DESA Power Tools, qui fournira des pièces de rechange originales de l’usine. Le fait d’utiliser des pièces autres que les pièces de rechange originales de l’usine annule la présente garantie.

• Les frais de déplacement, de manutention, de transport, de diagnostic, de matériau, de main-d’œuvre et les frais accessoires associés aux réparations effectuées en vertu de la présente garantie ne sont pas remboursables aux ﬁ ns de cette garantie, à moins d’être expressément indiqués dans la garantie, et doivent donc être assumés par le propriétaire.

• Cette garantie ne couvre pas les produits ni les pièces défectueux ou endommagés par suite d’une utilisation abusive, d’un accident, d’un manque d’entretien, d’une altération ou d’une modiﬁ cation.

• Cette garantie ne couvre pas les produits destinés à un usage commercial, industriel ou pour location.

• Il s’agit de la garantie exclusive accordée par DESA Power Tools, sous réserve du respect des lois en vigueur; la présente garantie expresse annule toute autre garantie, expresse ou implicite, écrite ou verbale, et limite la durée de toute garantie implicite , y compris des garanties de marchandibilité ou d’adaptation à un usage en particulier, à deux ans pour les produits neufs et à 90 jours pour les produits réusinés, à compter de la date d’achat originale. DESA Power Tools n’offre aucune autre garantie en ce qui concerne le produit.

• La responsabilité de DESA Power Tools se limite au prix d’achat du produit, et DESA Power Tools ne peut être tenue responsable des dommages de quelque sorte que ce soit, attribuables à quelque circonstance que ce soit, notamment des dommages indirects, accessoires ou consécutifs.

• Certains états ne reconnaissent pas les restrictions relatives à la durée des garanties implicites ni les limites ou exclusions en matière de dommages indirects ou consécutifs; il se peut donc que les limitations et restrictions ci-dessus ne s’applique pas à votre situation.

• Cette garantie vous accorde des droits juridiques particuliers, et il se peut que vous ayez aussi d’autres droits, qui varient d’un état à l’autre.

Pour plus de détails sur cette garantie, communiquez avec :

P.O. Box 90004 Bowling Green, KY 42102-9004

www.remingtonpowertools.com

Modèle ____________________

Date d’achat ____________________

FRANÇAIS

82 Akron Road Toronto, Ontario M8W 1T2 1-800-561-3372 Fax: 1-800-561-8003

www.remingtonpowertools.com

ILLUSTRATED PARTS LIST/ DESGLOSE ILUSTRADO DE PARTES/

SCHÉMA DES PIÈCES MODLES/MODELOS/MODÈLES: AT3017B, AT3017BCA

Note: This assembly contains double-insulated parts. To maintain double insulation, service should be performed by an Authorized Service Center, except for the parts shown. See Servicing Pole Trimmer.

Nota: Este conjunto contiene partes con doble aislamiento. Para mantener el doble aislamiento, el servicio debe realizarse en centro de servicio autorizado, excepto para las partes mostradas. Vea Servicio a la Podadora de Pértiga.

Note : Cet appareil comporte des pièces à double isolation. Pour conserver les caractéristiques antichoc, l’appareil doit être entretenu par un centre de service autorisé, sauf pour ce qui est des pièces illustrées ci-après. Consultez la section Entretien du Taille-Haie à Perche .

www.remingtonpowertools.com

PARTS LIST/ LISTA DE PIEZAS/LISTE DE PIÈCES

This list contains user replaceable parts used in your Pole Trimmer. When ordering parts, be sure to provide the correct model number (from the model plate), then the part number and description of the desired part.

Esta lista contiene las partes usadas en su podadora de pértiga y que el usuario puede cambiarlas. Cuando solicite piezas, asegúrese de facilitar el número correcto del modelo (de la placa de modelo), luego el número de parte y la descripción de la parte deseada.

Cette liste comprend les pièces du taille-haie à perche pouvant être remplacées par le propriétaire. Lors de la commande de pièces, assurez-vous de fournir le numéro de modèle approprié (inscrit sur la plaque signalétique) ainsi que le numéro de pièce et la description de la pièce désirée.

Number N° Clave Numéro

1 121560-01 Kit, Latch Lever/Includes: Collet Lever, #10-24 Lock Nut, #10-24 x 1 Screw 1

2 120339-01 Kit, T-Handle/Includes: T-Handle, .025" Push Nut, Adjustment Knob Spring 1

3 111249-02 Shrouded Power Cord/Cordón de alimentación envainado/ Cordon électrique avec

4 107729-01 Micro Switch/Micro interruptor/Micro-rupteur 1

Part Number Nº de Parte No de Pièce Description/Descripción/Description

Juego, Palanca del pestillo/Incluye: Collar de palanca de leva, Contratuerca, #10-24, Tornillo #10-24 x 1 plug. Trousse, levier du loquet/Comprend:Bride avec levier à came, Contre-écru, #10-24,, Vis, #10- 24 x 1 po.

Juego, del Mango en T/Incluye: Mango en T, Tuerca de empuje de 0,25 plug., Resorte de la perilla del ajuste Trousse de poignée en « T » /Comprend : Poignée en « T », Écrou poussoir – 0,25 po, Ressort de bouton de réglage

enveloppe de protection

Quantity

Cant

Quantité

FRANÇAIS

www.remingtonpowertools.com

PARTS CENTRALS/CENTRAL DE PIEZAS/DÉPÔT DE PIÈCES

Ray’s Portable Heater Service

3191 Myers Road Camino, CA 95709-9550 530-644-7716

Tool & Equipment Service Solutions, LLC

5 Manila Drive Hamden, CT 06514-0322 203-248-7553 1-800-397-7553

Grainger Parts Operation

1657 Shermer Road Northbrook, IL 60062-5362 708-498-5900 1-800-323-0620 www.grainger.com

Portable Heater Parts

342 North County Road 400 East Valparaiso, IN 46383-9704 219-462-7441 1-800-362-6951 www.portableheaterparts.com sales@portableheaterparts.com techservice@portableheaterparts.com

Lyons & Lyons Sales Co. Inc.

Glen Arm Road Glen Arm, MD 21057-9454 301-665-6500 1-800-333-5966 lyonsco@erols.com

Master Part Distributors

1251 Mound Avenue NW Grand Rapids, MI 49504-2672 616-791-0505 1-800-446-1446 www.masterparts.net

Hance Distributors, Inc.

12795 16th Avenue North Plymouth, MN 55441-4556 763-559-2299 www.hanceco.com

Automotive Equipment Service

1651 E. Kansas City Road Olathe, MO 66061 816-531-9144 1-800-843-3546 www.aes-lawnparts.com

Bowden Electric Motor Service

1681 S. Wesleyan Blvd. Rocky Mount, NC 27803 252-446-4203

East Coast Energy

10 East Route 36 West Long Branch, NJ 07764-1501 1-800-755-8809

Forrest Lytle and Sons, Inc.

740 West Galbraith Road Cincinnati, OH 45231-6002 513-521-1464

Bortz Chain Saw Shop

Road #2, Box 64A Oley, PA 19547-9412 610-987-6452

21st Century

2950 Fretz Valley Road Perkasie, PA 18944-4034 215-795-0400 1-800-325-4828

La Porte’s

2444 N 5th Street Hartsville, SC 29550-7704 843-332-0191

MTA Distributors

555 Hickory Hills Blvd. Nashville, TN 37189-9244 615-299-8777 1-800-264-0225

Webbs Appliance Center

1519 Church Street Nashville, TN 37203-3004 615-329-4079 1-800-899-4079

Industrial Hardware

4109 Bainbridge Blvd. Chesapeake, VA 23324-1403 757-543-2232 1-800-788-0008 catatem@erols.com

Mills Lawn and Garden

4750-B Baxter Road Virginia Beach, VA 23462 757-490-7001 www.mills-parts.com

Tuco Industrial Products

5223 180th Street SW Suite 4A-1 Lynnwood, WA 98037-4506 425-743-9533 1-800-735-1268 www.tucoheat.com

www.remingtonpowertools.com

120049-01

REV. C

03/08

Remington AT3017B User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
