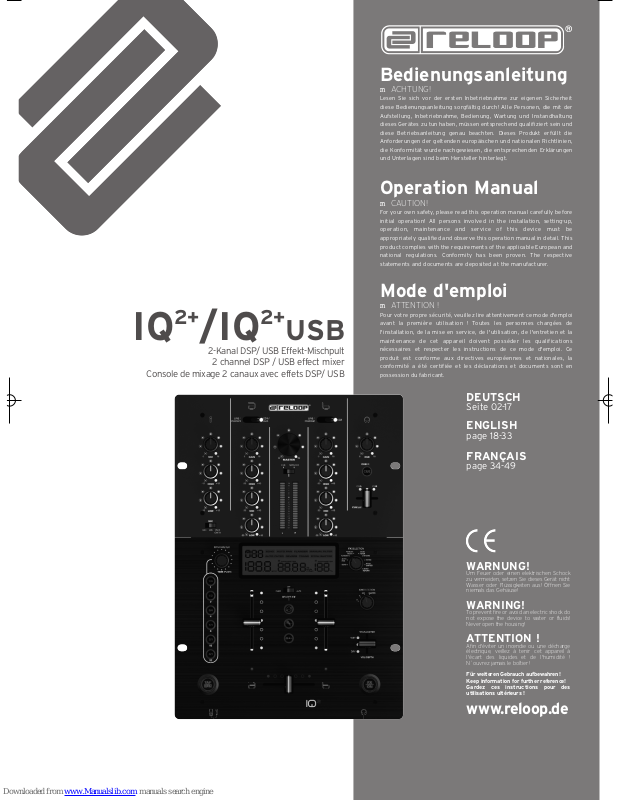

Reloop IQ2+, IQ2+USB Operation Manual

Bedienungsanleitung

m ACHTUNG!

Lesen Sie sich vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch! Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen entsprechend qualifiziert sein und diese Betriebsanleitung genau beachten. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien, die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Operation Manual

m CAUTION!

For your own safety, please read this operation manual carefully before initial operation! All persons involved in the installation, setting-up, operation, maintenance and service of this device must be appropriately qualified and observe this operation manual in detail. This product complies with the requirements of the applicable European and national regulations. Conformity has been proven. The respective statements and documents are deposited at the manufacturer.

Mode d'emploi

m ATTENTION !

Pour votre propre sécurité, veuillez lire attentivement ce mode d'emploi avant la première utilisation ! Toutes les personnes chargées de l'installation, de la mise en service, de l'utilisation, de l'entretien et la maintenance de cet appareil doivent posséder les qualifications nécessaires et respecter les instructions de ce mode d'emploi. Ce produit est conforme aux directives européennes et nationales, la conformité a été certifiée et les déclarations et documents sont en possession du fabricant.

2-Kanal DSP/ USB Effekt-Mischpult

2 channel DSP / USB effect mixer

Console de mixage 2 canaux avec effets DSP/ USB

/IQ

USB

WARNUNG!

Um Feuer oder einen elektrischen Schock zu vermeiden, setzen Sie dieses Gerät nicht Wasser oder Flüssigkeiten aus! Öffnen Sie niemals das Gehäuse!

WARNING!

To prevent fire or avoid an electric shock do not expose the device to water or fluids! Never open the housing!

ATTENTION !

Afin d'éviter un incendie ou une décharge électrique, veillez à tenir cet appareil à l'écart des liquides et de l'humidité ! N´ouvrez jamais le boîtier !

Für weiteren Gebrauch aufbewahren! Keep information for further reference! Gardez ces instructions pour des utilisations ultérieurs !

www.reloop.de

DEUTSCH

Seite 02-17

ENGLISH

page 18-33

FRANÇAIS

page 34-49

DEUTSCH

Wir gratulieren Ihnen zum Kauf des Reloop IQ2+ / Reloop IQ2+ USB Mischpultes. Vielen Dank, dass Sie unserer Diskjockey-Technologie Ihr Vertrauen schenken. Vor Inbetriebnahme bitten wir Sie, alle Anweisungen sorgfältig zu studieren und zu befolgen.

Nehmen Sie den Reloop IQ2+ / Reloop IQ2+ USB aus der Verpackung. Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden am Stromkabel oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen Sie sich bitte mit Ihrem Fachhändler in Verbindung.

SICHERHEITSHINWEISE

ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit der Netzspannung 240 V. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten! Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt jeder Gewährleistungsanspruch. Bei Sach- oder Personenschäden, die durch unsachegemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verursacht werden, übernimmt der Hersteller keine Haftung.

- Dieses Gerät hat das Werk in einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheitshinweise und die Warnvermerke beachten, die in dieser Gebrauchsanleitung enthalten sind.

- Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Gerätes nicht gestattet. Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden, nicht unter den Gewährleistungsanspruch fallen.

- Im Geräteinneren befinden sich keine zu wartenden Teile, ausgenommen die von außen austauschbaren Verschleißteile. Die Wartung darf nur von fachkundigem Personal durchgeführt werden, ansonsten verfällt die Gewährleistung!

- Die Sicherung darf nur gegen Sicherungen des gleichen Typs, der gleichen Auslösecharakteristik und Nennstromstärke ausgetauscht werden.

- Stellen Sie sicher, dass die Stromversorgung erst nach dem Aufbau des Gerätes erfolgt. Den Netzstecker immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf "OFF" steht, wenn Sie das Gerät ans Netz anschließen.

- Benutzen Sie nur vorschriftsmäßige Kabel. Achten Sie darauf, dass alle Stecker und Buchsen fest angeschraubt und richtig angeschlossen sind. Bei Fragen wenden Sie sich bitte an Ihren Händler.

- Stellen Sie sicher, das beim Aufstellen des Produktes das Netzkabel nicht gequetscht oder durch scharfe Kanten beschädigt wird.

- Lassen Sie das Netzkabel nicht mit anderen Kabeln in Kontakt kommen! Seien Sie vorsichtig beim Umgang mit Netzkabeln und -anschlüssen. Fassen Sie diese Teile nie mit nassen Händen an!

- Stecken Sie das Stromkabel nur in geeignete Schukosteckdosen ein. Als Spannungsquelle darf dabei nur eine ordnungsgemäße Netzsteckdose des öffentlichen Versorgungsnetzes verwendet werden.

- Trennen Sie das Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz! Fassen Sie dazu den Netzstecker an der Grifffläche an und ziehen Sie niemals an der Netzleitung!

- Stellen Sie das Gerät auf einer horizontalen und stabilen, schwer entflammbaren Unterlage auf.

- Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installation oder Inbetriebnahme des Gerätes.

- Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre und die Sicherheit Dritter!

BEDIENUNGSANLEITUNG

DEUTSCH

- Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort den Netzstecker ziehen. Lassen Sie das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut genutzt wird. Beschädigungen, die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Gewährleistung ausgeschlossen.

- Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder extrem kalten (unter 5° C) Umgebungen. Halten Sie das Gerät von direktem Sonnenlicht und von Wärmequellen wie Heizkörpern, Öfen, usw. (auch beim Transport in geschlossenen Wagen) fern. Verdecken Sie niemals vorhandene Lüfter oder Lüftungsschlitze. Sorgen Sie immer für eine ausreichende Ventilation.

- Das Gerät darf nicht in Betrieb genommen werden, wenn es von einem kalten Raum in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!

- Regler und Schalter sollten niemals mit Sprühreinigungsmitteln und Schmiermitteln behandelt werden. Dieses Gerät sollte nur mit einem feuchten Tuch gereinigt werden, verwenden Sie niemals Lösungsmittel oder Waschbenzin zum Reinigen.

- Bei Umzügen sollte das Gerät im ursprünglichen Versandkarton transportiert werden.

- Zu Beginn müssen die Überblendregler und Lautstärkeregler Ihres Verstärkers auf Minimum eingestellt und die Lautsprecherschalter in "OFF"Position geschaltet sein. Vor dem Lauterstellen 8 bis 10 Sekunden warten, um den durch Einschwingung erzeugten Schroteffekt zu vermeiden, welcher zu Lautsprecher- und Frequenzweichenschäden führen könnte.

- Geräte, die an Netzspannung betrieben werden, gehören nicht in Kinderhände. Lassen Sie deshalb in Anwesenheit von Kindern besondere Vorsicht walten.

- In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaft zu beachten.

- In Schulen, Ausbildungseinrichtungen, Hobby- oder Selbsthilfewerkstätten ist das Betreiben des Gerätes durch geschultes Personal verantwortlich zu überwachen.

- Heben Sie diese Bedienungsanleitung für spätere Fragen und Probleme gut auf.

DEUTSCH

BESTIMMUNGSGEMÄßE VERWENDUNG

- Bei diesem Gerät handelt es sich um ein professionelles Mischpult, mit dem sich niederpegelige Audiosignale regeln und mischen lassen. Das Gerät wird dabei zwischen einer Signalquelle und eine Audioendstufe geschlossen.

- Dieses Produkt ist für den Anschluss an 240 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

- Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am Produkt führen und der Gewährleistungsanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren wie z.B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

- Die vom Hersteller festgelegte Seriennummer darf niemals entfernt werden, da ansonsten der Gewährleistungsanspruch erlischt.

WARTUNG

- Überprüfen Sie regelmäßig die technische Sicherheit des Gerätes auf Beschädigungen des Netzkabels oder des Gehäuses, sowie auf die Abnutzung von Verschleißteilen wie Dreh- und Schiebereglern.

- Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzten und gegen unbeabsichtigten Betrieb zu sichern. Netzstecker aus der Steckdose ziehen!

- Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät sichtbare Beschädigungen aufweist, das Gerät nicht mehr funktioniert, nach längerer Lagerung unter ungünstigen Verhältnissen oder nach schweren Transportbeanspruchungen.

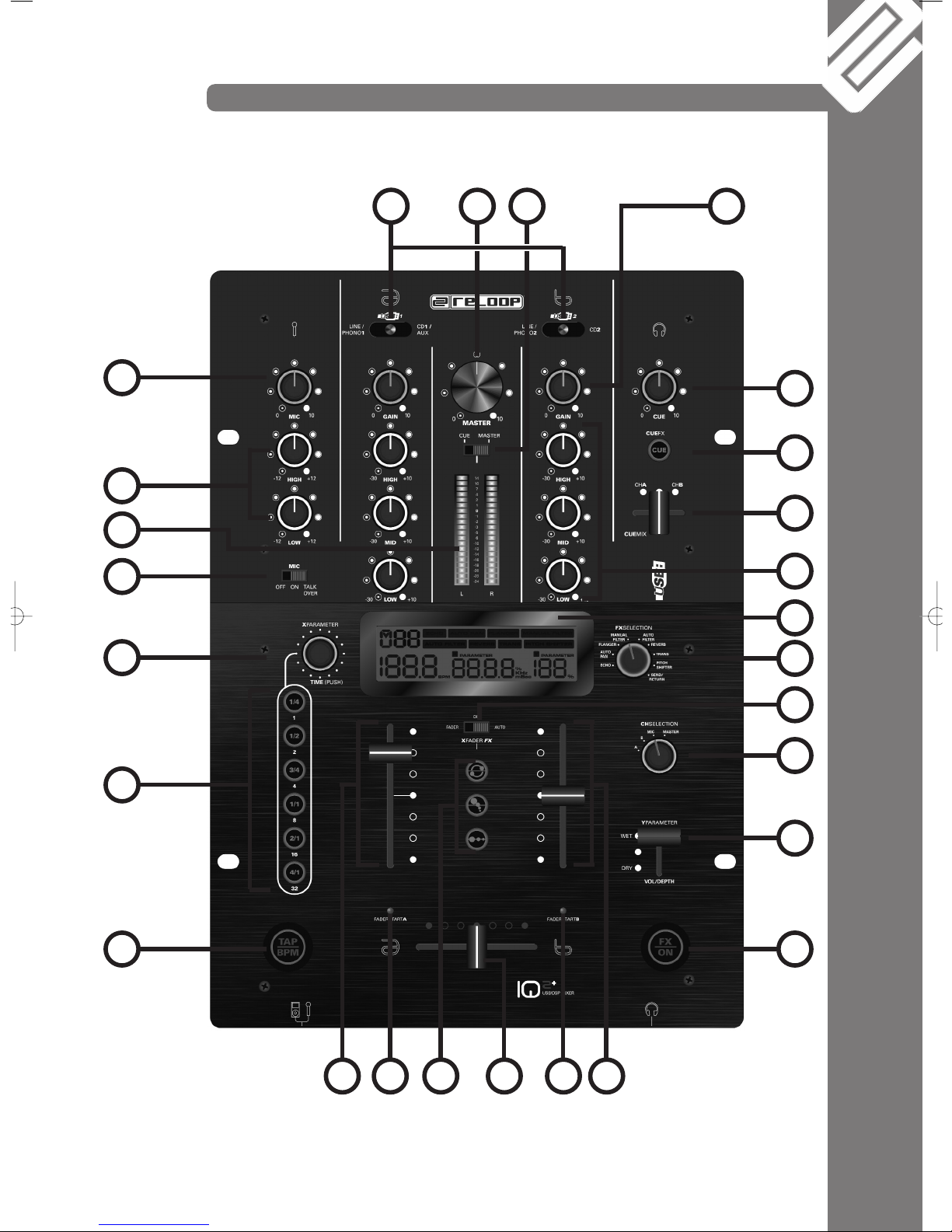

BEDIENOBERFLÄCHE

DEUTSCH

17 20 22 20 17

41076

DEUTSCH

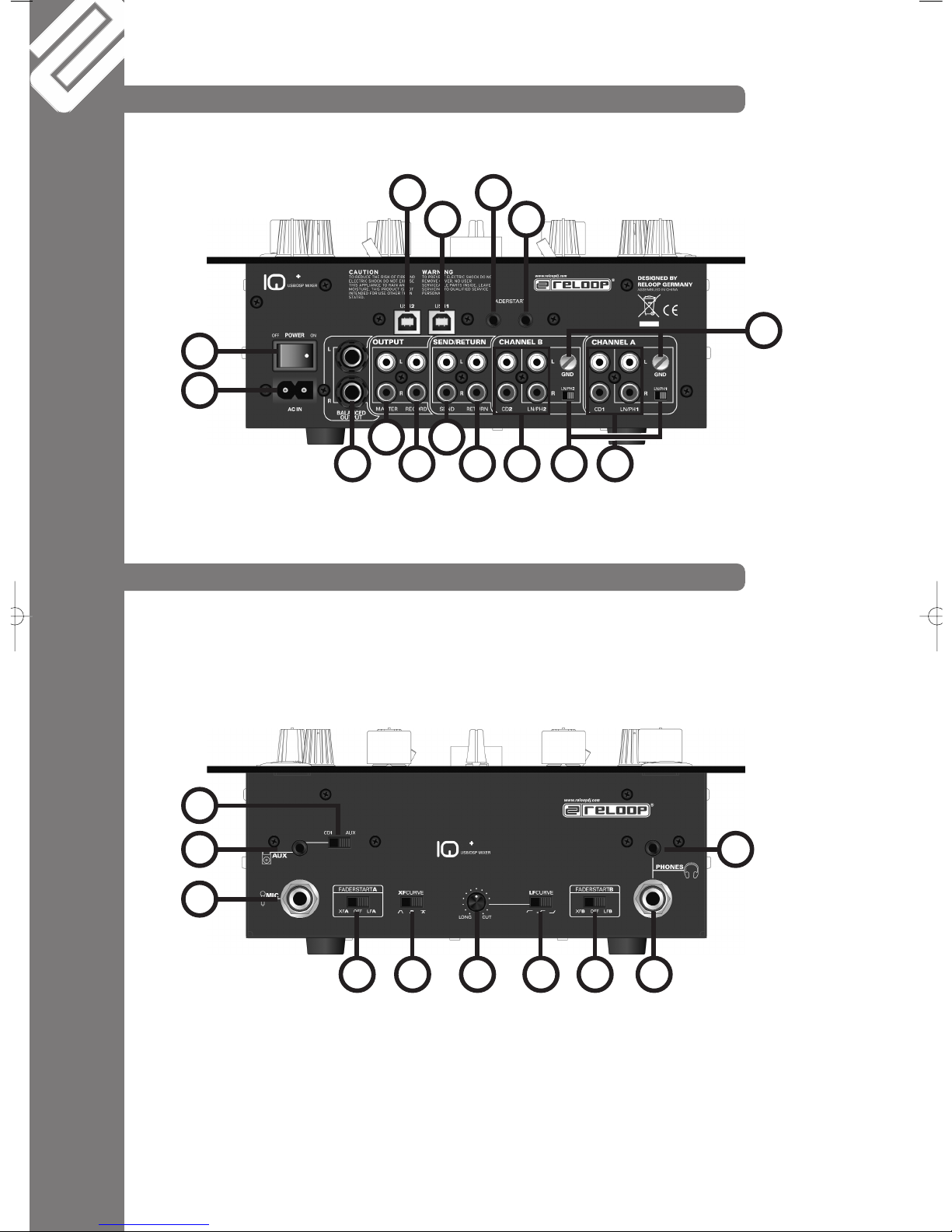

RÜCKSEITE

*=nur bei der USB-Version

VORDERSEITE

31 313032

47*

46*

40 41 42 43 40 44

DEUTSCH

BEZEICHNUNGEN

1. . . . . . . Mikrofon-Lautstärkedrehregler

2. . . . . . . 2-Band Equalizer für Mikrofon

3. . . . . . . Mikrofon-, Talkover-, Aktivierungsschalter

4.. . . . . . Gain-Drehregler Kanäle A + B

5.. . . . . . 3-Band Equalizer für Kanäle A + B

6. . . . . . . Signal-Eingangswahlschalter für Kanäle A + B (USB-Position nur für Reloop IQ2+ USB)

7. . . . . . . Master Volume-Drehregler

8. . . . . . Cue Volume-Drehregler

9. . . . . . CueFX-LED-Taste

10. . . . . . Cue/Master-Umschalter

11. . . . . . CueMix-Fader

12. . . . . . Aussteuerungs-LED für Cue/Master

13. . . . . . LCD-Informations-Display

14. . . . . . Effektauswahl-Drehregler

15. . . . . . Crossfader Effekt-Schalter

16. . . . . . Effekt-Zuweisungsregler

17. . . . . . Linefader für Kanäle A + B

18. . . . . Y-Parameter Effekt-Fader

19. . . . . . FX-Taste ON/OFF

20. . . . . Crossfader-Effekt Zuweisungs-LED

21. . . . . . Crossfader

22. . . . . Crossfader Effekt-Auswahltasten a, b, c

23. . . . . TAP/BPM-Taste

24. . . . . Taktzuweisungstasten für DSP-Effekteinheit

25. . . . . X-Parameter Drehregler

26. . . . . Eingangsbuchse für Netzkabel

27. . . . . EIN/AUS-Schalter

28. . . . . Eingangsbuchsen für Faderstart-Funktion

29. . . . . GND-Erdungsschrauben

30. . . . . Phono/Line-Umschalter für Kanäle A + B

31. . . . . . Eingangsbuchsen Kanal A + B (Cinch)

32. . . . . Eingangsbuchsen für Return-Signal (Cinch)

33. . . . . Ausgangsbuchsen für Send-Signal (Cinch)

34. . . . . REC-Ausgangsbuchsen (Cinch)

35. . . . . Master-Ausgangsbuchsen (Cinch)

36. . . . . Master-Ausgangsbuchsen symmetrisch (6,3 mm Klinke)

37. . . . . CD1/AUX-Eingangsschalter

38. . . . . AUX-Eingangsbuchse (3,5 mm Klinke)

39. . . . . Mikrofon-Eingangsbuchse (6,3 mm Klinke)

40. . . . . Faderstart-Umschalter für Kanäle A + B

41. . . . . . Crossfader Curve-Umschalter

42. . . . . Linefader Curve-Drehregler

43. . . . . Linefader Curve-Umschalter

44. . . . . Kopfhörer Eingangsbuchse 1 (6,3 mm Klinke)

45. . . . . Kopfhörer Eingangsbuchse 2 (3,5 mm Klinke)

46. . . . . USB-Anschluss 1 (nur für Reloop IQ2+ USB-Version)

47. . . . . USB-Anschluss 2 (nur für Reloop IQ2+ USB-Version)

DEUTSCH

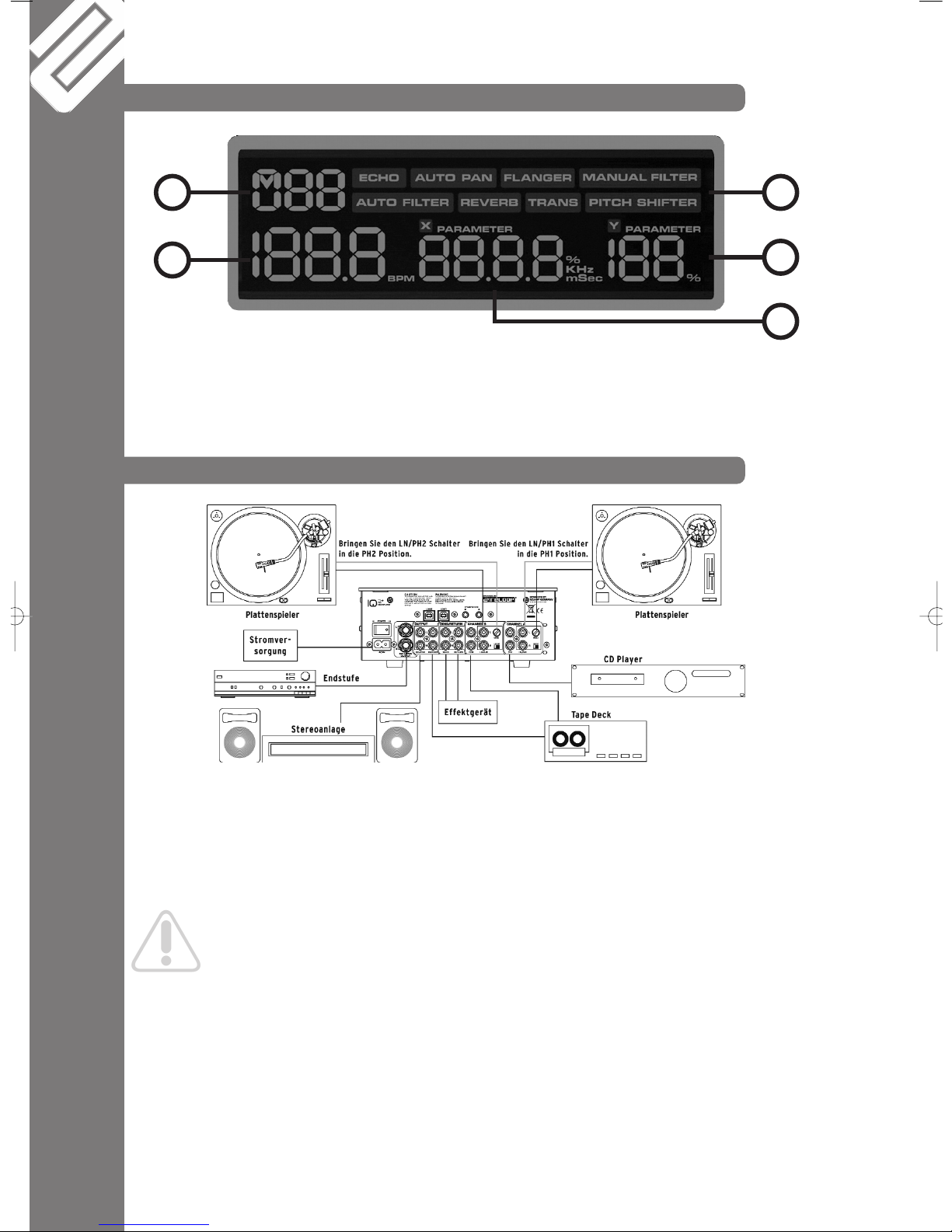

BEZEICHNUNGEN LCD INFORMATIONS-DISPLAY -13-

I...............Kanalzuweisungs-Anzeige

II..............BPM-Anzeige

III.............X-Parameter-Anzeige

IV.............Y-Parameter-Anzeige

V..............Effektauswahl-Anzeige

ANSCHLÜSSE

1. Verbinden Sie Ihre Line-Quellen (CD-Player, MD-Player, etc.) und Ihre Plattenspieler mit den Eingangsbuchsen für Kanal A und B -31-. Wenn Sie an die Phono-Buchse Plattenspieler anschließen möchten, so stellen Sie den/die Phono/Line-Umschalter für die Kanäle A + B -30- in die Position „PH“; möchten Sie an diese Buchsen Linequellen anschließen, so stellen Sie den/die Phono/Line Umschalter -30- in die Position „LN“.

ACHTUNG! Stellen Sie sicher, dass während der Betätigung der Phono/Line Umschalter

-30- das Gerät ausgeschaltet ist.

2. Verbinden Sie die Erdungskabel Ihrer Plattenspieler mit den GNDErdungsschrauben -29- des Mixers.

3. Verbinden Sie Ihr Mikrofon mit der Mikrofon-Eingangsbuchse -39-.

4. Verbinden Sie Ihren Kopfhörer mit der Kopfhörer Eingangsbuchse 1 (6,3 mm Klinke) -44-. Verbinden Sie alternativ bzw. bei Bedarf einen zweiten Kopfhörer mit der Kopfhörer Eingangsbuchse 2 (3,5 mm Klinke) -45-.

I V

III

5. Verbinden Sie beispielsweise einen MP3-Player mit der AUX-Eingangsbuchse (3,5 mm Klinke) -38-. Wenn Sie Tracks Ihres MP3-Players über den Mixer abspielen wollen, so muss der CD1/AUX-Eingangsschalter -37- auf die Position „AUX“ gestellt werden. Wenn Sie Tracks Ihres an Kanal A angeschlossenen CD-Players über den Mixer abspielen wollen, so muss der CD1/AUXEingangsschalter -37- auf die Position „CD1“ gestellt werden.

HINWEIS! Die oben beschriebene Funktion steht Ihnen dabei nur für Kanal A zur Verfügung.

6. Verbinden Sie die Ausgangsbuchsen für das Send-Signal -33- mit den Eingangsbuchsen Ihres Effektgerätes bzw. Samplers. Verbinden Sie den Ausgang Ihres Effektgerätes bzw. Samplers mit den Eingangsbuchsen für das Return-Signal -32-.

7. Verbinden Sie gegebenenfalls die Faderstart-Kabel Ihrer CD-Player mit den Eingangsbuchsen für die Faderstart-Funktion -28-.

HINWEIS! Die Faderstart-Buchse „A“ -28- ist dabei Kanal A und die FaderstartBuchse „B“ -28- dem Kanal B zugeordnet.

8. Verbinden Sie Ihre Anlage je nach Bedarf mit den Master-Ausgangsbuchsen (Cinch) -35- oder mit den symmetrischen Master-Ausgangsbuchsen (6,3 mm Klinke) -36-.

9. Verbinden Sie ein Aufnahmemedium Ihrer Wahl mit den RECAusgangsbuchsen (Cinch) -34-.

(nur für Reloop IQ2+ USB-Version)

10. Verbinden Sie den USB-Anschluss 1 -46- mit einem USB-Anschluss Ihres Rechners und verbinden Sie den USB-Anschluss 2 -47- mit einem weiteren USB-Anschluss Ihres Rechners.

HINWEIS! Beachten Sie hierzu auch die Bedienungsanleitung Ihres Rechners.

11. Verbinden Sie das Netzkabel mit der Eingangsbuchse für das Netzkabel

-26-. Schließen Sie das Netzkabel an Ihre Steckdose an.

DEUTSCH

BEDIENUNG

1. Strom einschalten [siehe Bezeichnungen, Nummer 27] Nachdem alle Anschlüssse vorgenommen wurden, schalten Sie das Gerät bitte mit dem EIN/AUS-Schalter -27- ein.

2. Signal-Eingangswahl [siehe Bezeichnungen, Nummern 6, 30 & 37] Mit den Signal-Eingangswahlschaltern für Kanal A + B -6- können Sie für Kanal A + B zwischen Line-, Phono-, CD-, AUX- und USB-Quellen (nur für Reloop IQ2+ USB) wählen (für Kanal A gibt es zusätzlich die AUX-Position wie im Abschnitt Anschlüsse, Punkt 5 beschrieben). Beachten Sie dazu die Beschriftung der einzelnen Signal-Eingangswahlschalter -6- und die Stellung der Phono/Line-Umschalter -30-.

3. Gain [siehe Bezeichnungen, Nummern 1 & 4] Mit den Gain-Drehreglern für die Kanäle A + B -4- wird die Eingangslautstärke für die Kanäle A + B eingestellt. Mit dem MikrofonLautstärkedrehregler -1- wird die Eingangslautstärke des DJ-Mikrofonkanals eingestellt.

4. Equalizer [siehe Bezeichnungen, Nummern 2 & 5] Mit den 3-Band Equalizern für die Kanäle A + B -5- können die Bässe, Mitten und Höhen für die Kanäle A + B eingestellt werden. Mit dem 2-Band Equalizer für das Mikrofon -2- können die Höhen und Bässe für den DJ-Mikrofon-Kanal eingestellt werden.

5. Kanäle A + B [siehe Bezeichnungen, Nummern 17 & 42] Mittels der Linefader -17- wird die Ausgangslautstärke für die Kanäle A und B eingestellt. Die Verlaufskurven der Linefader lassen sich über den Linefader Curve-Umschalter -43- und dem Linefader Curve-Drehregler -42- einstellen. Der Linefader Curve-Umschalter kann dabei in drei verschiedene Positionen gestellt werden. Befindet sich der Umschalter ganz links, so wird das Signal bereits zu hören sein, wenn sich der Linefader ziemlich weit unten befindet; der Linefader ist „hart“ (sehr gut zum Scratchen und Cutten geeignet). Stellt man den Umschalter auf die mittlere Position, so erhält man eine lineare Kurve, d.h. der Linefader ist „weich“ (gut für lang laufende Mixe); das Signal steigt proportional langsam zur Stellung des Linefaders. In der rechten Position wird der Linefader, ähnlich der linken Position, „hart“. Das Signal wird erst zu hören sein, wenn sich der Linefader relativ weit oben befindet (ebenfalls sehr gut zum Scratchen und Cutten geeignet).

Zudem können Sie mittels des Linefader Curve-Drehreglers -42- eine Feinjustierung der Linefader-Verlaufskurve vornehmen, um noch genauer arbeiten zu können. Dreht man den Drehregler im Uhrzeigersinn, so macht dies den Linefader „hart“; durch Drehen gegen den Uhrzeigersinn macht man den Linefader „weich“.

6. Crossfader [siehe Bezeichnungen, Nummern 21 & 41] Mit dem Crossfader -21- wechselt man zwischen dem linken und dem rechten Crossfader-Kanal. Die Verlaufskurve des Crossfaders lässt sich über den Crossfader Curve-Umschalter -41- einstellen. Befindet sich der Umschalter in der linken oder mittleren Position, so ist der Crossfader „hart“ (sehr gut zum Scratchen und Cutten geeignet); befindet sich der Umschalter in der rechten Position, so ist der Crossfader „weich“ (sehr gut für lang laufende Mixe geeignet).

DEUTSCH

7. Faderstart [siehe Bezeichnungen, Nummern 17, 21, 28 & 40] Falls Sie zwei geeignete CD-Player mit dem Reloop IQ2+ (wie unter dem Kapitel „Anschlüsse“, Punkt 7 beschrieben) verbunden haben, so können Sie diese mit dem Crossfader -21- oder mit den Linefadern -17- fernsteuern.

Wenn Sie den CD-Player für Kanal A mit dem Crossfader fernstarten wollen, so stellen Sie bitte den Faderstart-Umschalter für Kanal A -40- auf die Position „XFA“; möchten Sie den CD-Player mit dem Linefader fernstarten, so schalten Sie den Faderstart-Umschalter -40- für Kanal A auf die Position „LFA“. Möchten Sie die Faderstart-Funktion nicht nutzen, so stellen Sie den Faderstart-Umschalter -40- auf die Position „Off“.

Wenn Sie den CD-Player für Kanal B mit dem Crossfader fernstarten wollen, so stellen Sie bitte den Faderstart-Umschalter für Kanal B -40- auf die Position „XFA“; möchten Sie den CD-Player mit dem Linefader fernstarten, so schalten Sie den Faderstart-Umschalter für Kanal B auf die Position „LFA“. Möchten Sie die Faderstart-Funktion nicht nutzen, so stellen Sie den Faderstart-Umschalter auf die Position „Off“.

Wenn Sie nun den Crossfader bis zum Anschlag nach links schieben bzw. den linken Linefader bis zum Anschlag nach oben schieben (je nach FaderstartModus), wird der an die Faderstart-Buchse „A“ -28- angeschlossene CDPlayer in den Wiedergabe-Modus wechseln und der an die Faderstart-Buchse „B“ -28- angeschlossene CD-Player zum letzten gespeicherten Cue-Punkt zurückkehren und in den Pause-Modus wechseln. Wenn Sie den Crossfader bis zum Anschlag nach rechts schieben bzw. den rechten Linefader nach oben schieben (je nach Faderstart-Modus), wird dementsprechend der an die Faderstart-Buchse „B“ -28- angeschlossene CD-Player in den WiedergabeModus wechseln und der an die Faderstart-Buchse „A“ -28- angeschlossene CD-Player zum letzten gespeicherten Cue-Punkt zurückkehren und in den Pause-Modus wechseln, usw.

HINWEIS! Beachten Sie zu diesem Thema bitte ebenfalls in der Bedienungsanleitung Ihres CD-Players die Informationen zum Faderstart. Je nach CD-PlayerModell sind Abweichungen von der oben beschriebenen Funktionsweise möglich.

8. DJ-Mic [siehe Bezeichnungen, Nummern 1, 2 & 3] Mit dem Mikrofon Lautstärkedrehregler -1- wird der Ausgangspegel des DJMic Kanals eingestellt. Mit dem 2-Band Equalizer für das Mikrofon -2- können Sie die Höhen und Tiefen des DJ-Mic Ausgangspegels einstellen. Befindet sich der Mikrofon-, Talkover-, Aktivierungsschalter -3- in der Position „OFF“, so ist der Mikrofon-Kanal ausgeschaltet. Steht der Mikrofon-, Talkover-, Aktivierungsschalter -3- auf „On“, dann ist der Mikrofon-Kanal eingeschaltet. Wenn sich der Mikrofon-, Talkover-, Aktivierungsschalter -3- in der „Talk Over“-Position befindet, wird eine Lautstärkeunterdrückung der restlichen Kanäle durch das Mikrofon aktiviert, solange Sie in dieses sprechen. Sobald Sie nicht mehr durch das Mikrofon sprechen, kehrt die ursprüngliche Lautstärke der Musik zurück.

DEUTSCH

9. Aussteuerung [siehe Bezeichnungen, Nummern 4, 5, 7, 10, 17 & 42] Die Aussteuerungs-LEDs für Cue/Master -12- zeigen die Ausgangspegel für die Kanäle A und B an. Zwischen den beiden LEDs befindet sich eine Leiste die mit Zahlen von -24 bis +14 beschriftet ist. Stellen Sie die Kanallautstärke mit den Linefadern -17-, den 3-Band Equalizern -5-, den Gain-Drehreglern -4- und dem Master Volume-Drehregler

-7- so ein, dass die roten LEDs nur selten Werte über „0“ erreichen; somit wird eine Übersteuerung der Kanäle verhindert. Mit dem Cue/Master-Umschalter -10- können Sie bestimmen, welches Signal auf den Aussteuerungs-LEDs -12- angezeigt werden soll. Befindet sich der Umschalter -10- in der „Cue“-Position so wird das Vorhörsignal auf der LEDAnzeige ausgegeben. Das Vorhörsignal für Kanal A wird auf der linken LEDAnzeige dargestellt, das Vorhörsignal für Kanal B wird auf der rechten LEDAnzeige dargestellt. Befindet sich der Cue/Master-Umschalter -10- in der „Master“-Position, so wird die Master-Ausgangslautstärke auf beiden LEDs angezeigt.

10. Vorhören [siehe Bezeichnungen, Nummern 8, 9 & 11] Mit dem CueMix-Fader -11- können Sie bestimmen welches Signal Sie vorhören möchten. Befindet sich der CueMix-Fader -11- ganz links (Position „CHA“), so hören Sie über Ihren Kopfhörer das Cue-Signal für Kanal A; wenn sich der CueMix-Fader -11- ganz rechts befindet (Position „CHB“), so hören Sie über Ihren Kopfhörer das Cue-Signal für Kanal B. Befindet sich der CueMix-Fader -11- in der Mitte, kann man über den Kopfhörer die Cue-Signale beider Kanäle hören. Mit dem Cue Volume-Drehregler -8- können Sie die Lautstärke des CueSignals einstellen. Durch Drücken der CueFX LED-Taste -9- können Sie die zuvor eingestellten DSP-Effekte (siehe Kapitel „Bedienung“, Punkt 14) zum Cue-Signal dazuschalten. Somit ist es möglich genau vorzuhören wie der Effekt klingen wird.

11. Ausgänge [siehe Bezeichnungen, Nummern 7, 17, 35 & 36] Mit den Linefadern -17- wird die Ausgangslautstärke des Master-Ausgangs 35 bzw. 36- eingestellt. Mit dem Master Volume-Drehregler -7- kann die Ausgangslautstärke des Mixers eingestellt werden. Nutzen Sie diesen Drehregler dazu, um Ihre Hauptanlage vor einem zu hohen Ausgangssignal zu schützen.

HINWEIS! Der REC-Ausgang -34- wird nicht von der Stellung des Master VolumeDrehreglers -7- beeinflusst.

12. Effekt Send/Return [siehe Bezeichnungen, Nummern 13, 14 & 16] Sollten Sie ein externes Effektgerät, einen externen Sampler oder einen Drumcomputer (wie unter dem Kapitel „Anschlüsse“, Punkt 6 beschrieben) an den Reloop IQ2+ angeschlossen haben, können Sie das Signal bereitstellen, indem Sie den Effektauswahl-Drehregler -14- in die Position „SEND/RETURN“ bringen. Bestimmen Sie nun mit dem EffektZuweisungsregler -16-, welches Signal durch das externe Gerät geschleift werden soll. Auf dem LCD-Informations-Display -13, I- wird oben links angezeigt, welches Signal eingestellt wurde.

HINWEIS! Sie können zwischen Kanal A und B („CH1“ bzw. „CH2“ wird auf dem Display

-13, I- angezeigt), dem Mic-Kanal („MC“ erscheint auf dem Display -13, I-)

und dem Mastersignal („MA“ wird angezeigt -13, I-) auswählen.

DEUTSCH

13. Beatcounter [siehe Bezeichnungen, Nummern 13, 16 & 23] Das Reloop IQ2+ Mischpult ist mit einem automatischen und einem manuellen Beatcounter ausgestattet. Wenn Sie das Mischpult einschalten, ist der automatische Beatcounter eingestellt. Wählen Sie mittels des EffektZuweisungsreglers -16- den Kanal dessen BPM-Wert ermittelt werden soll (Position A entspricht Kanal A; Position B entspricht Kanal B). Wenn Sie einen Track laufen lassen, wird der Mixer automatisch die BPM (Beats Per Minute) berechnen. Der BPM-Wert wird auf dem LCD Informations Display 13, II- angezeigt; die Zahl blinkt, während der Beatcounter noch die Geschwindigkeit misst oder wenn kein, ein zu schwaches oder nicht zählbares Signal ausgegeben wird. In einem solchen Fall kann der Beatcounter auch manuell bedient werden. Drücken Sie dazu die TAP/BPMTaste -23- gleichmäßig im Takt der Bassdrum, bzw. im Takt eines anderen, durchgängigen Rhythmuselementes. Befinden Sie sich im manuellen Beatcounter, so blinkt die TAP/BPM-Taste -23-. Um wieder zum automatischen Beatcounter zurückzukehren halten Sie die TAP/BPM-Taste 23- ca. 3 Sekunden gedrückt bis diese aufhört zu blinken. Der automatische Beatcounter ist nun wieder aktiviert.

HINWEIS! Beats sind für den Reloop IQ2+ nicht zählbar, wenn keine kontinuierliche Rhythmusstruktur vorhanden ist oder sich die Beats zu schwach vom Rest des Tracks abheben, um als Rhythmuselement identifiziert werden zu können. Beats im 4/4 Takt sind ideal für den Reloop IQ2+.

HINWEIS! Durch die separate TAP/BPM-Taste -23- können Sie im laufenden EffektBetrieb den Takt manuell anpassen.

14. DSP-Effekte [siehe Bezeichnungen, Nummern 13, 14, 15, 16, 18, 19, 24 & 25] Neben der Effekt Send/Return-Schleife und dem Beatcounter bietet Ihnen die DSP-Effekteinheit 8 verschiedene digitale Effekte (genaue Auflistung siehe unten). Wählen Sie zunächst den gewünschten Effekt mit dem EffektauswahlDrehregler -14- aus und bestimmen Sie mit dem Effekt-Zuweisungsregler -16den Kanal, auf den der Effekt angewendet werden soll. Der ausgewählte Kanal wird oben links auf dem LCD-Informations-Display -13, I- angezeigt. Mit dem X-Parameter Drehregler -25- stellen Sie den geschwindigkeitsbezogenen Wert des Effektes ein, der dann auf dem LCDInformations-Display -13, III- angezeigt wird. Mit dem Y-Parameter Effekt-Fader -18- stellen Sie die Intensität des gewählten Effektes ein. Diese wird in Prozentzahlen unten rechts auf dem LCD-Display -13, IV- angezeigt. Befindet sich der Y-Parameter Effekt-Fader -18- in der „Dry“-Position, so hat der Effekt eine Intensität von 0%, d.h. der Effekt ist nicht hörbar. Befindet sich der Y-Parameter Effekt-Fader -18- ganz oben in der „Wet“-Position, so beträgt die Intensität des Effektes 100%, d.h. der Effekt ist zu 100% zu hören. Die Taktzuweisungstasten für die DSP-Effekteinheit -24- zeigen an, welcher Taktlänge der eingestellte Zeitparameter entspricht. Entspricht der Zeitparameter nicht genau den angegebenen Taktlängen, blinken die beiden Taktlängen, zwischen denen der Wert liegt (Ausnahme: „PITCH SHIFTER“: Hier bezieht sich der Zeitparameter nicht auf die Taktlänge des Kanals, sondern auf die Gesamtgeschwindigkeit). Durch Drücken der FX-Taste -19- aktivieren Sie die DSP-Effekteinheit (Taste leuchtet). Durch erneutes Drücken dieser Taste deaktivieren Sie die DSPEffekte wieder.

HINWEIS! Die DSP-Effekteinheit ist nur dann nutzbar, wenn die CrossfaderEffekteinheit ausgeschaltet ist. Dazu muss der Fader Effekt-Schalter -15- in die „OFF“-Position gebracht werden.

DEUTSCH

Je nach Effekt sind Art und Bereich des Zeitparameters und die durch den Taktzuweisungsschalter -24- vorgenommenen Veränderungen verschieden:

• ECHO = Echo-Effekt

Wiederholt einen bestimmten Intervall des Signals dauerhaft.

Zeitparameter-Wert: 2 – 2000 mSec Direkt-Taktzuweisung: Intervalle von 125 – 2000 einstellbar Drehen des X Parameter-Drehregler -25- verändert den Wert in 1er Schritten. X Parameter-Drehreglers -25- gedrückt halten und drehen verändert den Wert in 100er Schritten. Y-Parameter Dry/Wet-Wert: 0 - 100%

• AUTO PAN = Panorama-Effekt

Erzeugt ein regelmäßiges Überblenden des Signals vom linken auf den rechten Kanal und wieder zurück.

Zeitparameter-Wert: 30 – 65000 mSec Direkt-Taktzuweisung: 500/1000/2000/4000/8000/16000 mSec. Drehen des X Parameter-Drehreglers -25- verändert den Wert in 1er Schritten. X Parameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 100er Schritten. Y-Parameter Dry/Wet: 0 - 100%

• FLANGER = Flanger-Effekt

Verdoppelt das Signal und versetzt es um einen geringen Wert.

Zeitparameter-Wert: 100 - 65000 mSec Direkt-Taktzuweisung: 500/1000/2000/4000/8000/16000 mSec. Drehen des X Parameter-Drehreglers -25- verändert den Wert in 1er Schritten. X Parameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 100er Schritten. Y-Parameter Dry/Wet-Wert: 0 - 100%

• MANUAL FILTER = HiPass/LowPass-Filter Effekt

Sie können mit diesem Effekt einen HiPass bzw. LowPass-Filter-Effekt manuell beeinflussen.

Zeitparameter Wert: LowPass 0,05 – 20.2 Hz / HiPass 0,13 – 21,1 Hz Direkt-Taktzuweisung: LowPass 0,45/2,27/7,13/18,4 Hz / HiPass 1,63/5,73 Hz Drehen des X-Parameter-Drehreglers -25- verändert den Wert in 0,2 – 0,4 Schritten. X-Parameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 0,1 Schritten.

• AUTO-FILTER = HiPass/LowPass-Filter-Effekt

Filtert abwechselnd im eingestellten Takt die Höhen und Tiefen aus dem Signal heraus.

Zeitparameter Wert: 100 – 65000 mSec. Direkt-Taktzuweisung: 500/1000/2000/4000/8000/16000 mSec. Drehen des X-Parameter-Drehreglers -25- verändert den Wert in 10er Schritten. X-Parameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 100er Schritten. Y-Parameter Dry/Wet-Wert: 0 - 100%

• REVERB = Reverb-Effekt

Simuliert Reflexionen von Schallwellen in einem natürlich begrenzten Bereich.

Zeitparameter-Wert: 0 – 100% Direkt-Taktzuweisung: 0/20/40/60/80/100% Drehen des X-Parameter-Drehreglers -25- verändert den Wert in 1er Schritten. XParameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 10er Schritten. Y-Parameter Dry/Wet-Wert: 0 - 100%

• TRANS = Transformer-Effekt

Erzeugt ein Zerhacken des Signals durch Ein- und Ausblenden, ähnlich wie beim schnellen Cutten mit dem Crossfader.

Zeitparameter-Wert: 25 – 65000 mSec. Direkt-Taktzuweisung: 500/1000/2000/4000/8000/16000 mSec. Drehen des X-Parameter-Drehreglers -25- verändert den Wert in 1er Schritten. XParameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 100er Schritten. Y-Parameter Dry/Wet-Wert: 0 - 100%

• PITCH SHIFTER = Pitch Shifter-Effekt

Hebt, bzw. senkt die Tonhöhe des Signals.

Zeitparameter-Wert: -100 – 100% Direkt-Taktzuweisung: -100/-50/-33/0/50/100% Drehen des X-Parameter-Drehreglers -25- verändert den Wert in 1er Schritten. XParameter-Drehregler -25- gedrückt halten und drehen verändert den Wert in 10er Schritten. Y-Parameter Dry/Wet-Wert: 0 - 100%

15. Crossfader-Effekte [siehe Bezeichnungen, Nummern 9, 13, 14, 15, 21, 22 a – c, 24, 25] Neben der DSP-Effekteinheit bietet Ihnen das Reloop IQ2+ Mischpult außerdem drei neuartige Crossfader-Effekte. Zur Bedienung der Effekte stehen Ihnen zwei Modi zur Verfügung:

Fader-Modus:

Bringen Sie zunächst den Crossfader Effekt-Schalter -15- in die „Fader“-Position. Der aktive Crossfader-Effekt -22 a, b oder c- leuchtet. Der aktive Kanal wird durch die Crossfader-Effekt Zuweisungs-LED -20- angezeigt und zusätzlich wird der aktive Kanal auf dem LCD-Informations-Display -13; I- angezeigt. Bewegen Sie nun den Crossfader -21- zur gegenüberliegenden Seite um den Crossfader-Effekt manuell zu modulieren. Sie werden bemerken, dass sich der Crossfader-Effekt je nach Crossfader-Position verändert.

Auto-Modus:

Bringen Sie den Crossfader-Effekt-Schalter -15- in die „Auto“-Position. In diesem Modus wird durch Drücken der gewünschten Crossfader-Effekt-Taste -22 a, b oder c- eine automatische Überblendung zum gegenüberliegenden Kanal bewirkt.

HINWEIS! Nur die Master-Effekte -14- sind durch Betätigen der CueFX-LED-Taste -9vorhörbar, die Crossfader-Effekte -22- können nicht vorgehört werden.

DEUTSCH

Es stehen Ihnen die folgenden drei Crossfader-Effekte zur Verfügung:

a.) LoopX:

Je nach ausgewähltem Takt, den Sie zuvor mittels des X-Parameter-Drehreglers

-25- oder der Taktzuweisungstasten für die DSP Effekteinheit -24- (wie im Kapitel

Bedienung, Punkt 14 beschrieben) eingestellt haben, wird mit diesem Effekt ein Loop erzeugt. Je weiter der Crossfader zur gegenüberliegenden Seite bewegt wird, desto leiser wird die Loop-Frequenz. Bewegen Sie den Crossfader zur ursprünglichen Seite zurück um den Effekt zu deaktivieren.

b.) PitchX:

Bewegen Sie den Crossfader zur gegenüberliegenden Seite um den Pitch des laufenden Tracks zu vermindern. Hiermit können Sie ein virtuelles Auslaufen der Platte simulieren. Bewegen Sie den Crossfader zur ursprünglichen Seite zurück um den Effekt zu deaktivieren.

c.) StutterX:

Bewegen Sie den Crossfader zur gegenüberliegenden Seite um eine Sequenz zu loopen. Je weiter der Crossfader zur gegenüberliegenden Seite bewegt wird, desto kürzer wird die Sequenz. Bewegen Sie den Crossfader zur ursprünglichen Seite zurück um den Effekt zu deaktivieren.

HINWEIS! Bitte beachten Sie, dass bei den Crossfader-Effekten PitchX -22, b- und StutterX -22, c- der X-Parameter-Drehregler -25- und die Taktzuweisungstasten für die DSP-Effekteinheit -24- nicht aktiv sind.

(nur für Reloop IQ2+ USB)

16. USB-Terminal [siehe Bezeichnungen, Nummern 46 & 47] Wenn Sie Ihren Rechner mit den USB-Anschlüssen -46, 47- verbunden haben, erkennt Ihr Rechner diese automatisch als externe Soundkarte (USB Codec = UAC3556B 1/2). Es sind keine speziellen Treiber notwendig. Bei aktuellen Betriebssystemen (Windows XP, Vista oder Mac OS.X) funktioniert dies nach dem Plug 'n' Play-Prinzip. Sie haben nun die Möglichkeit, Musikdateien auf Ihrem Rechner abzuspielen und diese über die USB-Anschlüsse 1 -46- (Kanal A) und 2 -47- (Kanal B) zu routen. Weiterhin haben Sie die Möglichkeit, über den USB-Anschluss 1 -46- das Kanal A-Ausgangssignal und über den USBAnschluss 2 -47- das Master 1-Ausgangssignal auf Ihrem Rechner aufzunehmen.

HINWEIS! Bitte beachten Sie hierzu auch den beiliegenden Quick Installation Guide zur Verwendung mit Traktor.

DEUTSCH

TECHNISCHE DATEN

Folgende Daten des Herstellers werden von der Global Distribution GmbH nicht auf Plausibilität und Richtigkeit geprüft:

Eingänge: . . . . . . . . . . . . . . . . . . . . . .2 x Phono, 2mV/47 kOhm;

. . . . . . . . . . . . . . . . . . . . . . . . . . . .2(+2) x Line, 200mV/47 kOhm;

. . . . . . . . . . . . . . . . . . . . . . . . . . . .1 x Mic, 2mV/10 kOhm;

. . . . . . . . . . . . . . . . . . . . . . . . . . . .1 x AUX 200mV/10 kOhm

Ausgänge: . . . . . . . . . . . . . . . . . . . . . .1 x Master, 1V/1 kOhm ,

. . . . . . . . . . . . . . . . . . . . . . . . . . . .1 x Send, 316 mV/2,2 kOhm;

. . . . . . . . . . . . . . . . . . . . . . . . . . . .1 x Rec, 316 mV/2,4 kOhm;

. . . . . . . . . . . . . . . . . . . . . . . . . . . .2 x Kopfhörer, 1V/33 Ohm

Frequenzgang: . . . . . . . . . . . . . . . . . .25 Hz - 20 kHz +/- 2dB

Mikrofon Talkover: . . . . . . . . . . . . . . .-14 +/- 2 dB

Rauschabstand Phono: . . . . . . . . . . .> 69 dB

Rauschabstand Line, CD, AUX: . . . .> 80 dB

Rauschabstand Mic: . . . . . . . . . . . . .> 62 dB

USB-Sektion: . . . . . . . . . . . . . . . . . . . .Ausgang 0 dBV (1V) +/- 2 dB,

. . . . . . . . . . . . . . . . . . . . . . . . . . . .Frequenzgang 31 – 20 Khz +/- 2 dB,

. . . . . . . . . . . . . . . . . . . . . . . . . . . .Rauschunterdrückung > 80 dB

Maße: . . . . . . . . . . . . . . . . . . . . . . . . . .250 x 355 x 104,9 mm

Gewicht: . . . . . . . . . . . . . . . . . . . . . . . .4,2 kg

DEUTSCH

Reloop wünscht Ihnen nun viel Spaß!

Congratulations on purchasing your Reloop IQ2+ / Reloop IQ2+ USB. Thank you for placing your trust in our disc jockey technology. Before operating this equipment we ask you to carefully study and observe all instructions.

Please remove the Reloop IQ2+ / Reloop IQ2+ USB from its packaging. Check before initial operation to make sure that the device has not been visibly damaged during transport. If you detect any damage to the power cable or the casing, do not operate the device. Contact your specialised dealer.

SAFETY INSTRUCTIONS

CAUTION! Please exercise particular caution when handling 240 V power voltage. This voltage rating may lead to a critical electrical shock! Any damage caused by the non-observance of this operation manual excludes any warranty claims. The manufacturer is not liable for any damage to property or for personal injury caused by improper handling or non-observance of the safety instructions.

- This device left the factory in perfect condition. To maintain this condition and to ensure a risk-free operation the user must observe the safety instructions and warnings contained in this operation manual.

- For reasons of safety and certification (CE) the unauthorised conversion and/or modification of the device is prohibited. Please note that in the event of damage caused by manual modification to this device any warranty claims are excluded.

- The inside of the device does not contain any parts which require maintenance, with the exception of wear parts that can be exchanged from the outside. Qualified staff must carry out maintenance, otherwise the warranty does not apply!

- The Fuse must exclusively be exchanged against fuses of the same class, with the same trigger features and nominal current rating.

- Ensure that the power will only be supplied after the device has been fully set up. Always plug in the mains plug last. Ensure that the mains switch is in the “OFF” position when connecting the device to power.

- Only use cables that comply with regulations. Observe that all jacks and bushes are tightened and correctly hooked up. Refer to your dealer if you have any questions.

- Ensure that when setting up the product the mains cable is not squashed or damaged by sharp edges.

- Prevent the mains cable from coming into contact with other cables! Exercise great care when handling mains cables and connections. Never touch these parts with wet hands!

- Connect the power cable exclusively to appropriate shock-proof outlets. The only supply point to be used is a supply outlet in accordance with specifications of the public supply network.

- Disconnect the device from the supply outlet when not in use and before cleaning! Be sure to hold the mains plug by the body. Never pull the mains cord!

- Position the device on a horizontal and stable low-flame base.

- Avoid any concussions or violent impact when installing or operating the device.

- When selecting the location of installation make sure that the device is not exposed to excessive heat, humidity, and dust. Be sure that no cables lie around openly. You will endanger your own safety and that of others!

ENGLISH

OPERATION MANUAL

ENGLISH

- Do not rest any containers filled with liquid that could easily spill onto the device or in its immediate vicinity. If, however, fluids should access the inside of the device, immediately disconnect the mains plug. Have the device checked by a qualified service technician before re-use. Damage caused by fluids inside the device is excluded from the warranty.

- Do not operate the device under extremely hot (in excess of 35° C) or extremely cold (below 5° C) conditions. Keep the device away from direct exposure to the sun and heat sources such as radiators, ovens, etc. (even during transport in a closed vehicle). Never cover the cooling fan or vents. Always ensure sufficient ventilation.

- The device must not be operated after being taken from a cold environment into a warm environment. The condensation caused hereby may destroy your device. Do not switch on or operate the device until it has reached ambient temperature!

- Controls and switches should never be treated with spray-on cleaning agents and lubricants. This device should only be cleaned with a damp cloth. Never use solvents or cleaning fluids with a petroleum base for cleaning.

- When relocating, the device should be transported in its original packaging.

- When starting operation, the crossfaders and volume controls of your amplifier must be set to minimum level. Bring the loudspeaker switches into the “OFF” position. Wait between 8 to 10 seconds before increasing the volume to avoid shot noise created by transient effect, which could cause damage to loudspeakers and the diplexer.

- Devices supplied by voltage should not be left in the hands of children. Please exercise particular care when in the presence of children.

- At commercial facilities the regulations for the prevention of accidents as stipulated by the organization of professional associations must be observed.

- At schools, training facilities, hobby and self-help workshops the operation of the device must be monitored with responsibility by trained staff.

- Keep this operation manual in a safe place for later reference in the event of questions or problems.

ENGLISH

APPLICATION IN ACCORDANCE WITH REGULATIONS

- This device is a professional mixing console which can regulate and mix low level audio signals. The device is thereby connected between a signal source and an audio amplifier.

- This product is authorised for connection to 240 V, 50 Hz AC and is designed exclusively for indoor application.

- If the device is used for any other purposes than those described in the operation manual, damage can be caused to the product, leading to exclusion of warranty rights. Moreover, any other application that does not comply with the specified purpose harbours risks such as short circuit, fire, electrical shock, etc.

- The serial number determined by the manufacturer must never be removed, otherwise all warranty rights will expire.

MAINTENANCE

- Check the technical safety of the device regularly for damage to the mains line or the casing, as well as for wearout of wear parts such as rotary and sliding switches.

- If it is to be assumed that safe operation is no longer feasible then the device must be disconnected and secured against accidental use. Always disconnect the mains plug from the outlet!

- It must be assumed that a safe operation is no longer feasible if the device bears visible defects, if the device no longer functions, following longer storage under unfavourable conditions or after major transport stress.

ENGLISH

CONTROLS

ENGLISH

17 20 22 20 17

41076

REAR PANEL

FRONT SIDE

ENGLISH

31 313032

47*

46*

40 41 42 43 40 44

DESIGNATIONS

1. .............Microphone volume knob

2. ...........2-band equalizer for microphone

3. ............Microphone, talkover, activation switch

4. ...........Gain knob for channels A + B

5. ...........3-band equalizer for channels A + B

6. ...........Signal input selector for channels A + B (USB position only available for Reloop IQ2+ USB)

7. ............Master volume knob

8. ...........Cue volume knob

9. ...........CueFX LED button

10. ..........Cue/Master switch

11. ...........CueMix fader

12. ..........Modulation LEDs for cue/master

13. ..........LCD info display

14. ..........Effect-selection knob

15. ..........Crossfader-effect switch

16. ..........Effect assignment knob

17. ...........Linefaders for channels A + B

18. ..........Y parameter effect fader

19. ..........FX button ON/OFF

20. .........Crossfader-effect assignment LEDs

21. ..........Crossfader

22. .........Crossfader effect buttons a, b, c

23. .........TAP/BPM button

24. .........Beat assignment buttons for DSP effect unit

25. .........X parameter knob

26. .........Input for mains cord

27. ..........ON/OFF switch

28. .........Input for fader start function

29. .........GND grounding screws

30. .........Phono/line switch for channels A + B

31. ..........Input for channels A + B (RCA)

32. .........Input for return signal (RCA)

33. .........Output for send signal (RCA)

34. .........REC output (RCA)

35. .........Master output (RCA)

36. .........Master output symmetrical (6.3 mm jack)

37. ..........CD1/AUX input switch

38. .........AUX input (3.5 mm jack)

39. .........Microphone input (6.3 mm jack)

40. .........Faderstart switch for channels A + B

41. ..........Crossfader curve switch

42. .........Linefader curve knob

43. .........Linefader curve switch

44. .........Headphones input 1 (6.3 mm jack)

45. .........Headphones input 2 (3.5 mm jack)

46. .........USB port 1 (only available for Reloop IQ2+ USB)

47. ..........USB port 2 (only available for Reloop IQ2+ USB)

ENGLISH

DESIGNATIONS LCD INFO DISPLAY -13-

I...............Channel assignment indicator

II..............BPM indicator

III.............X parameter indicator

IV.............Y parameter indicator

V..............Effect selection indicator

CONNECTIONS

1. Connect your line sources (CD players, MD players, etc.) and your turntables via the inputs for channels A + B -31-. If you wish to connect turntables to the phono inputs make sure to put the phono/line switch(es) -30- to the “PH” position; when connecting line sources to these inputs you have to put the phono/line switch(es) -30- to the “LN” position.

ATTENTION! Please always make sure that the device is turned off when using the phono/line switches -30-.

2. Connect the grounding cables of your turntables with the GND grounding screws of your mixer -29-.

3. Connect your microphone to the microphone input -39-.

4. Connect your headphones via the headphones input 1 -44- (6.3 mm jack). Alternatively or if required you can connect a second pair of headphones with the headphones input 2 -45- (3.5 mm jack).

ENGLISH

I V

III

5. Connect an MP3 player (for example) to the AUX input (3.5 mm jack) -38-. If you want to play tracks from your MP3 player via the mixer, the CD1/AUX input switch -37- has to be in the “AUX” position. If you want to play tracks from the CD player connected to channel A via your mixer, the CD1/AUX input switch -37- has to be in the “CD1” position.

NOTE! The function described above is only available for channel A.

6. Connect the output for the send signal -33- to the input of your effect device and sampler respectively. Connect the output of your effect device and sampler respectively to the input for the return signal -32-.

7. If required connect your CD player's fader start cords to the input for the fader start function -28-.

NOTE! The input “A” for the fader start function -28- is assigned to channel A and the input “B” for the fader start function is asigned to channel “B”.

8. Connect your stereo system to the master output (RCA) -35- or to the symmetrical master output (6.3 mm jack) -36-.

9. Connect a recording device of your choice to the REC output (RCA) -34-.

(only available for Reloop IQ2+ USB)

10. Connect the USB port 1 -46- to your computer's USB port and connect the USB port 2 -47- to another USB port of your computer.

NOTE! Please also follow your computer's instruction manual regarding this matter.

11. Connect the mains cord to the input for the mains cord -26-. Connect the mains cord to an outlet.

ENGLISH

OPERATION

1. Power on [see designations; number 27] After having connected all necessary devices turn on the mixer via the ON/OFF switch -27-.

2. Signal input selection [see designations; numbers 6, 30, 37] With the signal input selectors for channels A + B -6- you can choose between line, phono, CD, AUX and USB sources (only available for the Reloop IQ2+ USB); (for channel A you have the additional AUX position as described in the chapter “connections”, number 5). Please follow the labeling of the signal input selector for channels A + B -6- and also the phono/line switch position for channels A + B -30-.

3. Gain [see designations; numbers 1 & 4] The input volume for channels A + B can be adjusted via the gain knobs for channels A + B -4-. With the microphone gain knob -1- you can adjust the input volume of your DJ microphone channel.

4. Equalizer [see designations; numbers 2 & 5] It is possible to adjust the low, mid and high frequencies via the 3-band equalizer for channels A + B -5-. With the 2-band equalizer for the microphone -2- you can adjust the low and high frequencies for the DJ microphone channel.

5. Channels A + B [see designations; numbers 17 & 42] Via the linefaders -17- you can adjust the output volume for channels A + B. The linefader curve can be adjusted via the linefader curve switch -43- and the linefader curve knob -42-. There are three different positions for the linefader curve switch. If the switch is in the outer left position you will be able to hear the signal with the linefader being in a fairly low position; the linefader is “hard” (highly appropriate for cutting and scratching). If the switch is in the middle position you will obtain a linear curve, this means the linefader is “smooth” (great for long running mixes); the signal rises proportionally to the linefader's position. When the switch is In the outer right position the linefader becomes “hard”, similar to the left position. The signal only becomes audible when the linefader is in a rather high position (also highly appropriate for cutting and scratching).

Furthermore it is possible to obtain a vernier adjustment of the fader curve by using the linefader curve knob -42- in order to work even more precisely. By turning the knob clockwise the fader curve becomes “hard”; by turning the knob counter clockwise the fader curve becomes “smooth”.

6. Crossfader [see designations; numbers 21 & 41] With the crossfader -21- you can switch between the left and right crossfader channel. The crossfader curve can be adjusted via the crossfader curve switch -41-. When the switch is in the left or middle position the crossfader curve becomes “hard” (highly appropriate for cutting and scratching); when the switch is in the right position the crossfader curve becomes “smooth” (highly appropriate for long running mixes).

ENGLISH

7. Fader start [see designations; numbers 17, 21, 28 & 40] If you have connected two appropriate CD players to your Reloop IQ2+ (as described in chapter “connections”, point 7) it is possible to operate them by remote control using the crossfader -21- or the linefaders -17-.

If you want to start the CD player for channel A via the crossfader the fader start switch for channel A -40- has to be in the “XFA” position; if you want to start the CD player via the linefader the fader start switch for channel A has to be in the “LFA” position. If you do not want to use the fader start function the fader start switch has to be in the “OFF” position.

If you want to start the CD player for channel B via the crossfader the fader start switch for channel B -40- has to be in the “XFA” position; if you want to start the CD player via the linefader the fader start switch for channel B has to be in the “LFA” position. If you do not want to use the fader start function the fader start switch has to be in the “OFF” position.

If you push the crossfader all the way to the left side, alternatively the left linefader all the way to the top, (depending on the fader start mode) the CD player connected to the input A for the fader start function -28- will switch to playback mode and the CD player connected to the input B for the fader start function -28- will return to the last saved cue point and switch to pause mode. If you push the crossfader all the way to the right, alternatively the right linefader all the way to the top position the CD player connected to the input B for the fader start function will switch to playback mode and the the CD player connected to the input A for the fader start function will return to the last saved cue point and switch to pause mode, etc.

NOTE! Concerning this matter please also pay attention to the information regarding fader start play of your CD player's instruction manual. Depending on the CD player model, variations of the functions described above are possible.

8. DJ microphone [see designations; numbers 1, 2 & 3] Via the microphone volume knob -1- it is possible to adjust the DJ mic channel's output level. Using the 2-band equalizer for the microphone -2- it is possible to adjust the DJ mic volume level's high and low frequencies.

If the microphone talkover activation switch -3- is in the “OFF” position the microphone channel is turned off. If the microphone talkover activation switch -3- is in the “ON” position the microphone channel is turned on.

If the microphone talkover activation switch -3- is in the “Talk Over” position a volume suppression of all remaining channels will be activated as long as you use the microphone. As soon as no signal is routed through the microphone the volume will return to its original level.

9. Modulation [see designations; numbers 4, 5, 7, 10, 17 & 42] The modulation LEDs for cue/master -12- indicate the volume level for channels A and B. Between the LEDs there is a bar featuring numbers from

-24 to +14. Adjust the channel's volume via linefader -17-, 3-band equalizer -5-, gain knobs -4- and master volume knob -7- in a way that the red LEDs rarely reach values above “0”; this way you avoid overmodulations. Via the cue/master switch -10- it is possible to determine which signal the LEDs -12- should display. If the switch -10- is in the “cue” position the cue signal will be displayed via the LEDs. The cue signal for channel A will be displayed on the left LED bar, the cue signal for channel B will be displayed on the right LED bar. If the cue/master switch -10- is in the “master” position the master volume level is displayed on both LED bars.

ENGLISH

10. Monitoring [see designations; numbers 8, 9 & 11] With the CueMix fader -11- you can determine which signal you would like to monitor. If the CueMix fader -11- is in the outer left position (position “CHA”), you will hear the cue signal for channel A via your headphones; if the CueMix fader -11- is in the outer right position (position “CHB”), you will hear the cue signal for channel B via your headphones. If the CueMix fader -11- is in the middle position you will be able to hear the cue signals for both channels via your headphones. It is possible to adjust the cue signal's volume via the cue volume knob -8-. By pressing the CueFX LED button -9- it is possible to add the previously adjusted DSP effects (see chapter “operation”; number 14) to the cue signal. This way it is possible to exactly hear what the effect is going to sound like.

11. Outputs [see designations; numbers 7, 17, 35 & 36] By using the line faders -17- you can adjust the output volume of the master output -35 and 36 respectively-. With the master volume knob -7- the output volume level can be adjusted. Use this knob in order to prevent your stereo system from receiving an output signal that is too high.

NOTE! The REC output -34- is not influenced by the master volume knob's -7position.

12. Effect send/return [see designations; numbers 13, 14 & 16] If you have connected an external effects device, an external sampler or drumcomputer to the IQ2+ (as described in the chapter “connections”, number 6) you can make the signal available by putting the effect selection knob -14- to the “send/return” position. By using the channel assignment knob -16- you can now determine which signal should be routed through the external device. On the upper left side of the LCD info display -13, I- you can see the designated signal.

NOTE! You can choose between channels A and B (“CH1” and “CH2” respectively is shown on the LCD info display -13, I-), the mic channel (“MC” is shown on the display -3, I-) and the master signal (“MA” is shown on the display -3, I-).

13. Beatcounter [see designations; numbers 13, 16 & 23] The Reloop IQ2+ mixer is equipped with an automatic and manual beatcounter. When you turn on the mixer the automatic beatcounter is active. By using the effect assignment knob -16- you can choose the channel whose BPM value has to be determined (position A corresponds to channel A; position B corresponds to channel B). If a track is playing the mixer will automatically calculate the BPM (Beats Per Minute). The BPM value is shown on the LCD info display -13, II-; the number flashes while the beatcounter is still determining the track's speed or when there is no output signal or one that is to weak or can not be determined. In this case you can operate the beatcounter manually. In order to use the manual beatcounter please tap the TAP/BPM button -23- permanently to the beat of the bassdrum or to the beat of any other continuous rhythm element. If the manual beatcounter is active the TAP/BPM button -23- will flash. In order to return to the automatic beatcounter it is necessary to push and hold the TAP/BPM button -23- for approximately three seconds until the button stops flashing. The automatic beatcounter has now been reactivated.

NOTE! Beats can not be determined by the IQ2+ if there is no continuous rhythm structure or if the beats do not stand out clearly enough from the rest of the track in order to be identified as rhythm element. Common time beats are ideal for the IQ2+.

ENGLISH

NOTE! Via the separate TAP/BPM button -23- you can manually adjust the bars when effects are active.

14. DSP effects [see designations; numbers 13, 14, 15, 16, 18, 19, 24 & 25] Besides the effect send/return loop and the beatcounter, the DSP effect unit features 8 different digital effects (see below for an exact description). First of all choose the required effect via the effect selection knob -14- and determine the channel to which the effect has to be assigned to via the effect assignment knob -16-. The designated channel is shown on the upper left side of the LCD info display -13, I-. By using the X parameter knob -25- you can adjust the effect's value that will then be shown on the LCD info display

-13, III-. By using the Y parameter effect fader -18- you can adjust the designated effect's intensity. The effect's value percentage is shown on the lower right side of the LCD info display -13, IV-. If the Y parameter effect fader is in the “Dry” position the effect will have an intensity of 0%; this means the effect is not audible. If the y parameter effect fader -18- is in the “Wet” position the effect has an intensity of 100%. The beat assignment buttons for the DSP effect unit -24- show which bar length corresponds to the designated time parameter. If the time parameter does not exactly correspond to the bar lengths the two bar buttons that are between this value will be illuminated (except the Pitch Shifter effect: In this case the time parameter does not correspond to the channel's bar length but to the overall speed). By pushing the FX button -19- you can activate the effect unit (button is illuminated). By pushing the button again the DSP effects will be deactivated.

NOTE! The DSP effect unit is only available for use if the crossfader effect unit is turned off. To obtain this the fader effect switch -15- must be in the “OFF” position.

ENGLISH

Depending on the effect, the time parameter's type and interval and the adjustments according to the beat assignment buttons -24-, will differ.

• ECHO = echo effect

Continuously repeats a certain interval of the signal.

Time parameter value: 2 – 2000 msec Direct bar assignment: Intervals adjustable from 125 – 2000 By turning the X parameter knob -25- the value will be changed in steps of 1. Push, hold and turn the X parameter knob -25- and the value will be changed in steps of 100. Y parameter dry/wet value: 0 - 100%

• AUTO PAN = panorama effect

Produces the signal's continuous fading of the signal from the left to the right channel and back again.

Time parameter value: 30 – 65000 msec Direct bar assignment: 500/1000/2000/4000/8000/16000 msec By turning the X parameter knob -25- the value will be changed in steps of 1. Push, hold and turn the X parameter knob -25- and the value will be changed in steps of 100. Y parameter dry/wet value: 0 - 100%

• FLANGER = flanger effect

Doubles the signal and shifts it by a marginal value.

Time parameter value: 100 – 65000 msec Direct bar assignment: 500/1000/2000/4000/8000/16000 By turning the X parameter knob -25- the value will be changed in steps of 1. Push, hold and turn the X parameter knob -25- and the value will be changed in steps of 100. Y parameter dry/wet value: 0 – 100%

• MANUAL FILTER = HiPass/LowPass filter effect

With this effect you can manually control a Hipass and LowPass filter effect respectively.

Time parameter value: LowPass 0.05 – 20.2 Hz / HiPass 0.13 – 21.1 Hz Direct bar assignment: LowPass 0.45/2.27/7.13/18.4 Hz – HiPass 1.63/5.73 Hz By turning the Xparameter knob -25- the value will be changed in steps from 0.2 – 0.4. Push, hold and turn the Xparameter button -25- and the value will be changed in steps of 0.1.

• AUTO FILTER = HiPass/LowPass filter effect

Filters high and low frequencies alternately according to the adjusted bar value.

Time parameter value: 100 – 65000 msec Direct bar assignment: 500/1000/2000/4000/8000/16000 msec By turning the X parameter knob -25- the value will be changed in steps of 10. Push, hold and turn the X parameter knob -25- and the value will be changed in steps of 100. Y parameter dry/wet value: 0 – 100%

ENGLISH

• REVERB = reverb effect

Simulates reflecting sound waves in a naturally restricted area.

Time parameter value: 0 – 100% Direct bar assignment: 0/20/40/60/80/100% By turning the X parameter knob -25 the value will be changed in steps of 1. Push, hold and turn the X parameter knob -25- and the value will change in steps of 10. Y parameter dry/wet value: 0 – 100%

• TRANS = transformer effect

Creates the signal's chopping by fading in and out, similar to fast cutting with the crossfader.

Time parameter value: 25 – 65000 msec. Direct bar assignment: 500/1000/2000/4000/8000/16000 msec. By turning the X parameter knob -25- the value changes in steps of 1. Push, hold and turn the X parameter knob -25- and the value will change in steps of 100. Y parameter dry/wet value: 0 - 100%

• Pitchshifter = pitchshifter effect

Raises or lowers the signal's tone pitch.

Time parameter value: -100 – 100% Direct bar assignment: -100/-50/-33/0/50/100% By turning the X parameter knob -25- the value changes in steps of 1. Push, hold and turn the X parameter knob -25- and the value will change in steps of 10. Y parameter dry/wet value: 0 - 100%

15. Crossfader effects [see designations; numbers 9, 13, 14, 15, 21, 22 a – c, 24, 25] Besides the DSP effect unit the Reloop IQ2+ mixing console also offers three novel crossfader effects. In order to operate these effects there are two modes at one's disposal:

Fader mode:

First of all switch the crossfader effect switch -15- to the “fader” position. The active crossfader effect -22 a, b or c- will be illuminated. The active channel is displayed by the crossfader-effect assignment LEDs -20-; additionally the active channel is shown on the LCD info display -13;I-. Now move the crossfader -21- to the opposite side in order to manually modulate the crossfader effect. You will notice that the crossfader effect will change depending on the crossfader's position.

Auto mode:

Switch the fader effect switch -15- to the “auto” position. By pushing the desired crossfader effect button -22 a, b or c- an automatic cross-fading to the opposite channel will be carried out.

NOTE! Only the master effects -14- can be monitored by using the CueFX LED button -9-, the crossfader effects -22- can not be monitored.

ENGLISH

The following three crossfader effects are at your disposal:

a.) LoopX

Depending on the bar that has been adjusted via the X parameter knob -25or the beat assignment buttons for the DSP effect unit -24- (as described in the chapter “operation”, point 14) a loop can be created with this effect. The further the crossfader is being moved to the opposite side the lower the loop sequence will become. Move the crossfader back to its original position in order to deactivate the effect.

b.) PitchX

Move the crossfader to the opposite side in order to decrease the running track's pitch. With this effect it is possible to simulate the sound of a record that is continuously slowing down. Move the crossfader back to its original position in order to deactivate the effect.

c.) StutterX

Move the crossfader to the opposite side in order to loop a sequence. The further you move the crossfader to the opposite side the shorter the sequence will become. Move the crossfader back to its original position in order to deactivate the effect.

NOTE! Please take into consideration that when using the crossfader effects PitchX -22, b- and StutterX -22, c-, the X parameter knob -25- and the beat assignment buttons for the DSP effect unit -24- are not active.

(only available for Reloop IQ2+)

16. USB terminal (see designations, numbers 46 & 47) If you connect your computer via the USB ports -46/47- it will automatically recognize them as external sound cards (USB codec = UAC3556B 1/2). No special drivers are necessary. This function works as plug 'n' play with current operating systems (Windows XP, Vista or Mac OS.X). Now it is possible to play music files on your computer and to route them to the Reloop IQ2+ USB via the USB ports 1 -46- (channel A) and 2 -47- (channel B). Furthermore it is possible to record the channel A output signal via USB port 1 -46- or the master output via USB port 2 -47-.

NOTE! Please also observe the enclosed quick installation guide for usage with Traktor.

ENGLISH

TECHNICAL INFORMATION

Global Distribution GmbH did not test the following manufacturers’ specifications for plausibility and accuracy:

Inputs:.....................................................2 x Phono, 2mV/47 kOhm;

...........................................................2(+2) x Line, 200mV/47 kOhm;

...........................................................1 x Mic, 2mV/10 kOhm;

...........................................................1 x AUX 200mV/10 kOhm

Outputs:..................................................1 x Master, 1V/1 kOhm ,

...........................................................1 x Send, 316 mV/2.2 kOhm;

...........................................................1 x Rec, 316 mV/2.4 kOhm;

...........................................................2 x Headphones, 1V/33 Ohm

Frequency range: .................................25 Hz – 20 Khz +/-2 dB

Mic Talkover: .........................................-14 +/- 2 dB

S/N Ratio Phono: .................................> 69 dB

S/N Ratio Line, CD, AUX:....................> 80 dB

S/N Ratio Mic........................................>62 dB

USB section:..........................................Output 0 dBv (1v) +/- 2 dB,

...........................................................Frequency range 31 – 20 Khz +/-2 dB

...........................................................S/N ratio > 80 dB

Dimensions:...........................................250 x 355 x 104.9 mm

Weight:....................................................4.2 kg

Have Fun with your Reloop!

Nous vous félicitons d’avoir choisi la console de mixage Reloop IQ2+ / Reloop IQ2+ USB, preuve de la confiance que vous accordez à notre technologie pour Disc Jockey. Avant la mise en service, nous vous prions de lire attentivement ce mode d’emploi et de respecter les instructions pendant l’utilisation.

Retirez la Reloop IQ2+ DSP / USB de son emballage. Avant la première mise en service, vérifiez le bon état de l’appareil. Si le boîtier ou le câble sont endommagés, n’utilisez pas l’appareil et contactez votre revendeur.

CONSIGNES DE SÉCURITÉ

ATTENTION ! Soyez particulièrement vigilant lors des branchements avec la tension secteur 240 V. Une décharge électrique à cette tension peut être mortelle ! La garantie exclu tous les dégâts dus au non-respect des instructions de ce mode d’emploi. Le fabricant décline toute responsabilité pour les dégâts matériels et personnels dus à un usage incorrect ou au non-respect des consignes de sécurité.

- Cet appareil a quitté l’usine de fabrication en parfait état. Afin de conserver cet état et assurer la sécurité de fonctionnement, l’utilisateur doit absolument respecter les consignes de sécurité et les avertissements indiqués dans ce mode d’emploi.

- Pour des raisons de sécurité et de certification (CE), il est interdit de transformer ou modifier cet appareil. Tous les dégâts dus à une modification de cet appareil ne sont pas couverts par la garantie.

- Le boîtier ne contient aucune pièce nécessitant un entretien, à l’exception de pièces d’usure pouvant être remplacées de l’extérieur. La maintenance doit exclusivement être effectuée par du personnel qualifié afin de conserver les droits de garantie !

- Les fusibles doivent uniquement être remplacés par des fusibles de même type, dotés de caractéristiques de déclenchement et d’un ampérage identique.

- Veillez à n’effectuer le raccordement secteur qu’une fois l’installation terminée. Branchez toujours la fiche secteur en dernier. Vérifiez que l’interrupteur principal soit sur "OFF" avant de brancher l’appareil.

- Utilisez uniquement des câbles conformes. Veillez à ce que toutes les fiches et douilles soient bien vissées et correctement connectées. Si vous avez des questions, contactez votre revendeur.

- Veillez à ne pas coincer ou endommager le cordon d’alimentation par des arêtes tranchantes lorsque vous installez l’appareil.

- Prenez garde à ce que le cordon électrique n'entre pas en contact avec d'autres câbles et soyez prudent lorsque vous manipulez des lignes ou des prises électriques. Ne touchez jamais ces éléments avec des mains humides!

- Insérez uniquement le cordon d’alimentation dans des prises électriques de sécurité. La source de tension utilisée doit uniquement être une prise électrique en ordre du réseau d’alimentation publique.

- Débranchez l’appareil lorsque vous ne l’utilisez pas ou pour le nettoyer ! Pour débrancher l’appareil, tirez toujours sur la prise, jamais sur le câble !

- Placez l’appareil sur une surface plane, stable et difficilement inflammable. En cas de larsen, éloignez les enceintes de l’appareil.

- Évitez tous les chocs et l’emploi de la force lors de l’installation et l’utilisation de l’appareil.

- Installez l’appareil dans un endroit à l’abri de la chaleur, de l’humidité et de la poussière. Ne laissez pas traîner les câbles pour votre sécurité personnelle et celle de tiers !

FRANÇAIS

MODE D'EMPLOI

FRANÇAIS

- Ne placez jamais des récipients de liquides susceptibles de se renverser sur l’appareil ou à proximité directe. En cas d’infiltration de liquides dans le boîtier, retirez immédiatement la fiche électrique. Faites contrôler l’appareil par un technicien qualifié avant de le réutiliser. La garantie exclu tous les dégâts dus aux infiltrations de liquides.

- N’utilisez pas l’appareil dans un environnement extrêmement chaud (plus de 35°C) ou froid (sous 5° C). N’exposez pas l’appareil directement aux rayons solaires ou à des sources de chaleur telles que radiateurs, fours, etc. (également valable lors du transport). Veillez à ne pas obstruer les ventilateurs ou les fentes de ventilation. Assurez toujours une ventilation convenable.

- N’utilisez pas l’appareil lorsqu’il est amené d’une pièce froide dans une pièce chaude. L’eau de condensation peut détruire votre appareil. Laissez l’appareil hors tension jusqu’à ce qu’il ait atteint la température ambiante !

- Ne nettoyez jamais les touches et curseurs avec des produits aérosols ou gras. Utilisez uniquement un chiffon légèrement humide, jamais de solvants ou d’essence.

- Utilisez l’emballage original pour transporter l’appareil.

- Réglez d’abord les curseurs de réglage et de volume de votre ampli au minimum et les interrupteurs des enceintes sur "OFF". Attendez 8 à 20 secondes avant d’augmenter le volume afin d’éviter l’effet de Schottky, susceptible d’endommager les enceintes et le diviseur de fréquence.

- Les appareils électriques ne sont pas des jouets. Soyez particulièrement vigilants en présence d’enfants.

- Les directives de prévention des accidents de l’association des fédérations professionnelles doivent être respectées dans les établissements commerciaux.

- Dans les écoles, instituts de formation, ateliers de loisirs etc. l’utilisation de l’appareil doit être effectuée sous la surveillance de personnel qualifié.

- Conservez ce mode d’emploi pour le consulter en cas de questions ou de problèmes.

FRANÇAIS

UTILISATION CONFORME

- Cet appareil est une console de mixage professionnelle permettant de régler et d’enchaîner des signaux audio de bas niveau. La console doit être connectée entre la source de signal et un ampli audio. Ce produit est certifié pour le branchement sur secteur 240 V, 50 Hz tension alternative et est exclusivement conçu pour être utilisé en local fermé.

- Toute utilisation non conforme peut endommager le produit et annuler les droits de garantie. En outre, toute utilisation autre que celle décrite dans ce mode d’emploi peut être source de courts-circuits, incendies, décharge électrique, etc.

- Le numéro de série attribué par le fabricant ne doit jamais être effacé sous peine d’annuler les droits de garantie.

ENTRETIEN

- Contrôlez régulièrement le bon état de l’appareil (boîtier, cordon) et l’usure éventuelle des molettes et curseurs.

- Si vous supposez que l’appareil ne peut plus être utilisé en toute sécurité, mettez l’appareil hors-service et assurez-le contre toute réutilisation involontaire. Débranchez la fiche électrique de la prise de courant !

- La sécurité d’emploi est susceptible d’être affectée lorsque l’appareil est visiblement endommagé, ne fonctionne plus correctement, après un stockage prolongé dans des conditions défavorable ou après une forte sollicitation de transport.

FRANÇAIS

INTERFACE DE COMMANDE

FRANÇAIS

17 20 22 20 17

41076

FACE ARRIÈRE

FACE AVANT

FRANÇAIS

31 313032

47*

46*

40 41 42 43 40 44

DESCRIPTIONS

1. .............Bouton de réglage du volume du microphone

2. ...........Égaliseur 2 voies du microphone

3. ............Commutateur microphone-Talkover

4. ...........Régleur de gain canaux A + B

5. ...........Égaliseur 3 voies pour les canaux A + B

6. ...........Sélecteur de source du signal pour les canaux A + B

................(position USB uniquement pour Reloop IQ2+ USB)

7. ............Régleur rotatif Master Volume

8. ...........Régleur rotatif Cue Volume

9. ...........Touche à DEL CueFX

10. ..........Commutateur Cue/Master

11. ...........Curseur CueMix

12. ..........DEL de saturation pour Cue/Master

13. ..........Écran d'infos ACL

14. ..........Sélecteur d'effet

15. ..........Commutateur d'effet du curseur

16. ..........Régleur d'affectation pour effet

17. ...........Curseur linéaire pour les canaux A + B

18. ..........Curseur effet paramètre Y

19. ..........Touche FX ON/OFF

20. .........DEL d'affectation pour effet Crossfader

21. ..........Crossfader

22. .........Touches de sélection a, b, c pour effet Crossfader

23. .........Touche TAP/BPM

24. .........Touches d'affectation du tempo pour l'unité d'effets DSP

25. .........Régleur rotatif du paramètre X

26. .........Prises d'entrée pour le câble secteur

27. ..........Interrupteur MARCHE/ARRÊT

28. .........Prises d'entrée pour la fonction de démarrage curseur

29. .........Vis de terrage GND

30. .........Commutateur Phono/Line pour les canaux A + B

31. ..........Prises d'entrée pour les canaux A + B (coaxiales)

32. .........Prises d'entrée pour le signal Return (coaxiales)

33. .........Prises de sortie pour le signal Send (coaxiales)

34. .........Prises de sortie REC (coaxiales)

35. .........Prises de sortie Master (coaxiales)

36. .........Prises de sortie Master symétriques (6,3 mm jack)

37. ..........Commutateur d'entrée CD1/AUX

38. .........Prise d'entrée AUX (3,5 mm jack)

39. .........Prise d'entrée microphone (6,3 mm jack)

40. .........Commutateur de démarrage curseur pour les canaux A + B

41. ..........Inverseur de courbe du Crossfader

42. .........Potentiomètre de courbe du curseur linéaire

43. ..........Inverseur de courbe du curseur linéaire

44. .........Prise d'entrée du casque 1 (6,3 mm jack)

45. .........Prise d'entrée du casque 2 (3,5 mm jack)

46. .........Port USB 1 (uniquement pour version Reloop IQ2+ 2 USB)

47. ..........Port USB 2 (uniquement pour version Reloop IQ2+ 2 USB)

FRANÇAIS

DESCRIPTIONS ÉCRAN D'INFOS ACL -13-

I. . . . . . .Affectation du canal

II. . . . . . .BPM

III. . . . . .Paramètre X

IV. . . . . .Paramètre Y

V . . . . . ..Sélection d'effet

CONNECTIQUE

1. Raccorder les sources Line (lecteur de cédérom, MD, etc.) et votre platine

vinyle avec les prises d'entrées pour les canaux A et B -31-. Pour raccorder la platine sur la prise Phono, il faut positionner le commutateur Phono/Line pour les canaux A + B -30- sur „PH“ ; si vous désirez raccorder des sources Line à ces prises, le commutateur Phono/Line -30- doit être sur „LN“.

ATTENTION ! Vérifier que l'appareil est éteint avant de manipuler le commutateur Phono/Line -30-.

2. Raccorder le câble de terrage de votre platine vinyle aux vis de terrage GND

-29- de la console.

3. Brancher le microphone sur la prise d'entrée du microphone -39-.

4. Brancher le casque sur la prise d'entrée du casque 1 (6,3 mm jack) -44-. Vous pouvez aussi brancher un deuxième casque sur la prise d'entrée de casque 2 (3,5 mm jack) -45-.

FRANÇAIS

I V

III

5. La prise d'entrée AUX (3,5 mm jack) -38- permet par exemple de raccorder un lecteur MP3. Pour restituer les pistes du lecteur MP3 via la console, le commutateur d'entrée CD1/AUX -37- doit être sur „AUX“. Si vous désirez restituer les pistes de votre lecteur de cédérom raccordé au canal A via la console de mixage, le commutateur d'entrée CD1/AUX -37- doit être sur „CD1“.

NOTE ! La fonction plus haut décrite est alors uniquement disponible pour le canal A.

6. Raccorder les prises de sortie pour le signal Send -33- aux prises d'entrée de votre unité d'effet ou échantillonneur. Raccorder la sortie de votre unité d'effet ou échantillonneur aux prises d'entrée pour le signal Return -32-.

7. Le cas échéant, raccorder le câble e démarrage curseur de votre lecteur de cédérom aux prises d'entrée pour la fonction de démarrage curseur -28-.

NOTE ! La prise Démarrage curseur „A“ -28- est affectée au canal A et la prise Démarrage curseur „B“ -28- au canal B.

8. Au besoin, raccorder votre chaîne aux prises de sortie Master (coaxiales) -35ou aux prises de sortie Master symétriques (6,3 mm jack) -36-.

9. Raccorder un équipement d'enregistrement de votre choix aux prises de sortie REC (coaxiales) -34-.

(uniquement pour version Reloop IQ2+ USB)

10. Raccorder le port USB 1 -46- à un port USB de votre ordinateur et le port USB 2 -47- à un autre port USB de votre ordinateur.

NOTE ! Consulter également le mode d'emploi de votre ordinateur.

11. Brancher le câble secteur sur la prise d'entrée pour le câble secteur -26-. Brancher la fiche du câble secteur sur une prise de courant.

FRANÇAIS

UTILISATION

1. Mise sous tension [voir Descriptions, n° 27] Après avoir effectué tous les branchements, veuillez allumer l'appareil avec l'interrupteur MARCHE/ARRÊT -27-.

2. Sélection du signal d'entrée [voir Descriptions, n° 6, 30 & 37] Les sélecteurs de source du signal pour les canaux A + B -6- permettent de sélectionner les sources Line, Phono, CD, AUX et USB pour les canaux A et B (uniquement pour Reloop IQ2+ USB) (le canal A comporte en plus la position AUX comme décrit à la section Connectique, paragraphe 5). Respecter pour cela les inscriptions des différents sélecteurs de source du signal -6- et la position du commutateur Phono/Line -30-.

3. Gain [voir Descriptions, n° 1 & 4] Les régleurs de Gain pour les canaux A + B -4- permettent de régler le volume d'entrée pour les canaux A + B. Le bouton de réglage du volume du microphone -1- sert à régler le volume d'entrée du canal de microphone du DJ.

4. Égaliseur [voir Descriptions, n° 2 & 5] L'égaliseur à 3 voies pour les canaux A + B -5- permet d'ajuster les graves, médiums et aigus pour les canaux A + B. L'égaliseur à 2 voies pour le microphone -2- sert à ajuster les aigus et les graves pour le canal de microphone du DJ.

5. Canaux A + B [voir Descriptions, n° 17 & 42] Le curseur linéaire -17- permet d'ajuster le volume de sortie pour les canaux A et B. Les courbes du curseur linéaire peuvent être réglées avec l'inverseur de courbe du curseur linéaire -43- et le potentiomètre de courbe du curseur linéaire -42-. L'inverseur de courbe du curseur linéaire peut être réglé sur trois différentes positions. Si l'inverseur est tout à gauche, le signal commence à être audible alors que le curseur linéaire est relativement bas ; le curseur linéaire est alors „fermé“ et favorise les techniques de scratching et cutting. Lorsque l'inverseur est au milieu, sa courbe est linéaire et le curseur linéaire est plus „souple“ et convient mieux pour les enchaînement longs ; le signal augmente proportionnellement à la position du curseur linéaire. Lorsque l'inverseur est réglé à droite, le curseur linéaire redevient "fermé", comme sur la position gauche. Le signal ne commence à devenir audible que lorsque le curseur linéaire est relativement haut, ce qui convient également très bien pour les techniques de scratching et cutting. Pour travailler avec encore plus de précision, vous pouvez en outre ajuster finement la courbe du curseur linéaire avec le potentiomètre de courbe du curseur linéaire -42-. Tourner le potentiomètre dans le sens des aiguilles d'une montre pour fermer le curseur linéaire ; tourner dans le sens contraire pour le rendre plus souple.

6. Crossfader [voir Descriptions, n° 21 & 41] Le Crossfader -21- permet de commuter entre le canal de Crossfader gauche et droite. L'inverseur de courbe du Crossfader -41- permet de régler la courbe du Crossfader. Lorsque l'inverseur est à gauche ou au milieu, le Crossfader est fermé et favorise les techniques de scratching et cutting ; lorsque l'inverseur est à droite, le Crossfader est souple et convient mieux pour les enchaînements longs.

FRANÇAIS

7. Démarrage curseur [voir Descriptions, n°17, 21, 28 & 40] Si deux lecteurs de cédérom Reloop compatibles sont connectés à la console Reloop IQ2+ (comme décrit au chapitre „Connectique“, paragraphe 7), vous pouvez les commander à distance avec le Crossfader -21- ou les curseurs linéaires -17-. Pour démarrer à distance le lecteur de CD pour le canal A avec le Crossfader, il faut régler le commutateur de Démarrage curseur pour le canal A -40- sur la position „XFA“; Pour démarrer à distance le lecteur de CD avec le curseur linéaire, il faut régler le commutateur de Démarrage curseur -40- pour le canal A sur la position „LFA“. Pour désactiver la fonction de Démarrage curseur, il faut régler le commutateur de Démarrage curseur -40- sur la position „Off“. Pour démarrer à distance le lecteur de CD pour le canal B avec le Crossfader, il faut régler le commutateur de Démarrage curseur pour le canal B -44- sur la position „XFA“ ; pour démarrer à distance le lecteur de CD avec le curseur linéaire, régler le Crossfader pour le canal B sur la position „LFA“. Pour désactiver la fonction de Démarrage curseur, régler le commutateur de Démarrage curseur sur la position „Off“. Si à présent vous poussez à fond le Crossfader vers la gauche ou le curseur linéaire de gauche vers le haut (selon le mode de Démarrage curseur), le lecteur de cédérom relié à la prise de Démarrage curseur „A“ -28- passe en mode de lecture et le lecteur de CD relié à la prise de Démarrage curseur „B“

-28- retourne au dernier point Cue mémorisé et passe en mode Pause. Si vous poussez à fond le Crossfader vers la droite ou le curseur linéaire droite vers le haut (selon le mode de Démarrage curseur), le lecteur de cédérom relié à la prise de Démarrage curseur „B“ -28- passe en mode Pause et le lecteur de cédérom relié à la prise de Démarrage curseur „A“ -28- retourne au dernier point Cue mémorisé et passe en mode Pause, etc.

NOTE ! Consulter également les instructions relatives au démarrage curseur du mode d'emploi de votre lecteur de cédérom. Les instructions peuvent être différentes de celles plus haut décrites selon le modèle de lecteur de cédérom.

8. DJ-Mic [voir Descriptions, n° 1, 2 & 3] Le bouton de réglage du volume du microphone -1- sert à ajuster le niveau de sortie du canal DJ-Mic. L'égaliseur à 2 voies du microphone -2- permet de régler les aigus et les graves du niveau de sortie du canal DJ-Mic. Si le commutateur microphone-Talkover -3- est sur la position „OFF“, le canal du microphone est désactivé. Pour activer le canal du microphone, le commutateur microphone -Talkover -3- doit être sur „On“. Si le commutateur microphone-Talkover -3- est réglé sur la position „Talk Over“, le volume des autres canaux est atténué lorsque vous parlez dans le microphone. Le volume repasse au niveau initial dès que vous ne parlez plus dans le microphone.

FRANÇAIS

9. Saturation [voir Descriptions, n° 4, 5, 7,10, 17 & 42] Les DEL de saturation Cue/Master -12- indiquent le niveau de sortie pou les canaux A et B. Une barre numérotée de -24 à +14 est située entre les deux DEL. Pour éviter de saturer les canaux, régler le volume du canal avec les curseurs linéaires -17-, l'égaliseur à 3 voies -5-, les régleurs de Gain -4- et le régleur rotatif Master Volume -7- de manière à ce que les DEL rouges dépassent rarement le „0“. Le commutateur Cue/Master -10- permet de définir quel signal doit être affiché par les DEL de saturation -12-. Si le commutateur -12- est réglé sur „Cue“, les DEL indiquent le signal de pré écoute. Le signal de pré écoute pour le canal A est représenté sur les DEL de gauche et le signal de pré écoute pour le canal B sur les DEL de droite. Si le commutateur Cue/Master -10- est réglé sur „Master“, les deux DEL indiquent le volume de sortie Master.

10. Pré écoute [voir Descriptions, n° 8, 9 & 11] Le curseur CueMix -11- permet de définir le signal en pré écoute. Pousser le curseur CueMix -11- à fond vers la gauche (position „CHA“) pour écouter le signal Cue du canal A dans le casque ; pour écouter le signal Cue du canal B, pousser le curseur CueMix -11- à fond vers la gauche (position „CHB“). Lorsque le curseur CueMix -11- est au milieu, les signaux Cue des deux canaux sont audible dans le casque. Le régleur rotatif Cue Volume -8- sert à ajuster le volume du signal Cue. Appuyer sur la touche à DEL CueFX -9- pour appliquer les effets DSP auparavant paramétrés (voir chapitre „Utilisation“, paragraphe 14) sur le signal Cue. Ceci permet de pré écouter exactement comment les effets sont restitués.

11. Sorties [voir Descriptions, n° 7, 17, 35 & 36] Les curseurs linéaires -17- permettent d'ajuster le volume de la sortie Master

-35 ou 36-. Le régleur rotatif Master Volume -7- sert à ajuster le volume de sortie de la console. Utiliser ce régleur rotatif pour protéger votre chaîne d'un signal de sortie excessif.

NOTE ! La sortie REC -34- n'est pas affectée par la position du régleur rotatif Master Volume -7-.

12. Effets Send/Return [voir Descriptions, n° 13, 14 & 16] Si une unité d'effets, un échantillonneur ou une boîte à rythmes externe est connecté à la console Reloop IQ1+ (comme décrit au chapitre „Connectique“, paragraphe 6), vous pouvez restituer le signal en réglant le sélecteur d'effets

-14- sur „SEND/RETURN“. Le régleur d'affectation pour effet -16- vous permet à présent de définir quel signal doit être bouclé par l'équipement externe. Sur l'écran d'infos ACL -13, I- affiche le signal réglé en haut à gauche.

NOTE ! Vous pouvez sélectionner les canaux A et B (l'écran -13, I- affiche „CH1“ ou „CH2“), le canal Mic (l'écran affiche „MC“) et le signal Master (l'écran affiche „MA“).

FRANÇAIS

13. Compteur de battements [voir Descriptions, n° 13, 16 & 23] La console de mixage Reloop IQ2+ est équipée d'un compteur de battements automatique et d'un compteur de battements manuel. Le compteur de battements automatique est le réglage par défaut à l'allumage de la console. Sélectionner le canal dont les BPM doivent être comptés avec le régleur d'affectation pour effets -16- (la position A correspond au canal A ; la position B au canal B). Lorsque vous lancez une piste, la console compte automatiquement les BPM (battements par minute). La valeur BPM est affichée sur l'écran d'infos ACL -13, II- ; le chiffre clignote lorsque le compteur de battements compte la vitesse ou lorsque le signal est absent, trop faible ou ne peut pas être compté. Dans ce cas, le compteur de battements peut aussi être utilisé en mode manuel. Appuyer pour cela sur la touche TAP/BPM

-23- simultanément au tempo des graves ou d'un autre élément rythmique. La touche TAP/BPM -23- clignote lorsque le compteur de battements est en mode manuel. Pour retourner au compteur de battements automatique, enfoncer la touche TAP/BPM -23- pendant env. 3 secondes jusqu'à ce qu'elle arrête de clignoter. Le compteur de battements automatique est de nouveau activé.

NOTE ! La console Reloop IQ2+ ne peut pas compter les battements si la structure du rythme n'est pas continue ou que les battements ne se détachent pas suffisamment du reste de la piste pour être identifiés en tant qu'élément rythmique. Le tempo 4/4 est idéal pour la console Reloop IQ2+.

NOTE ! La touche TAP/BPM -23- séparée vous permet d'ajuster manuellement le tempo lorsque vous utilisez des effets.

14. Effets DSP [voir Descriptions, n° 13, 14, 15, 16, 18, 19, 24 & 25] Outre la boucle Send/Return et les compteurs de battements, l'unité d'effets DSP dispose de 8 différents effets numériques (voir la liste détaillée cidessous). Sélectionner d'abord l'effet désiré avec le sélecteur d'effets -14- et ensuite le canal sur lequel l'effet doit être appliqué avec le sélecteur d'affectation des effets -16-. Le canal sélectionné est affiché en haut à gauche dans l'écran d'infos ACL -13, I-. Le régleur rotatif du paramètre X -25- permet de régler la valeur de référence de tempo, laquelle est affichée sur l'écran d'infos ACL 13, III-. Le curseur du paramètre Y -18- sert à régler l'intensité de l'effet sélectionné. Cette intensité est indiquée en pourcentage en bas à droite dans l'écran d'infos ACL -13, IV-. Si le curseur d'effet du paramètre Y -18- est sur „Dry“, l'intensité de l'effet est de 0%, l'effet n'est donc pas audible. Si le curseur d'effet du paramètre Y -18- est remonté à fond sur „Wet“, l'intensité de l'effet est de 100%, l'effet est donc à 100% audible. Les touches d'affectation du tempo pour l'unité d'effets DSP -24- indiquent quelle longueur de tempo correspond au paramétrage de temps réglé. Si le paramétrage de temps ne correspond pas exactement aux longueurs de tempo indiquées, les deux tempos entourant la valeur clignotent (exception : „PITCH SHIFTER“: le paramétrage de temps se réfère ici non pas à la longueur de tempo du canal, mais à la vitesse totale). Appuyer sur la touche FX -19- pour activer l'unité d'effets (la touche s'éclaire). Appuyer de nouveau sur cette touche pour désactiver l'unité d'effets DSP.

NOTE ! L'unité d'effets DSP est uniquement utilisable lorsque l'unité d'effet du Crossfader est désactivée. Le commutateur d'effet du curseur -15- doit pour cela être réglé sur „OFF“.

FRANÇAIS

Selon l'effet, le type et la plage du paramétrage de temps et les modifications effectuées par la touche d'affectation de tempo -24- diffèrent :

• ECHO = effet Echo

Répète plusieurs fois un intervalle déterminé du signal.

Valeur de paramétrage de temps : 2 – 2000 mSec Affectation directe du tempo : intervalles de 125 – 2000 réglables Tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 1 unité. Enfoncer et tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 100 unités. Paramètre Y valeur Dry/Wet : 0 - 100%

• AUTO PAN = effet Panorama

Produit un enchaînement régulier du signal du canal gauche au canal droite et inversement.

Valeur de paramétrage de temps : 30 – 65000 mSec Affectation directe du tempo : 500/1000/2000/4000/8000/16000 mSec. Tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 1 unité. Enfoncer et tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 100 unités. Paramètre Y Dry/Wet : 0 - 100%

• FLANGER = effet Flanger

Double le signal et le décale d'une valeur inférieure.

Valeur de paramétrage de temps : 100 - 65000 mSec Affectation directe du tempo : 500/1000/2000/4000/8000/16000 mSec. Tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 1 unité. Enfoncer et tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 100 unités. Paramètre Y valeur Dry/Wet : 0 - 100%

• MANUAL FILTER = effet de filtre HiPass/LowPass

Cet effet permet de configurer manuellement un effet de filtre HiPass ou LowPass.

Valeur de paramétrage de temps : LowPass 0,05 – 20.2 Hz / HiPass 0,13 – 21,1 Hz Affectation directe du tempo : LowPass 0,45/2,27/7,13/18,4 Hz / HiPass 1,63/5,73 Hz Tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 0,2 – 0,4 unité. Enfoncer et tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 0,1 unité.

• AUTO-FILTER = effet de filtre HiPass/LowPass

Filtre alternativement les graves et les aigus du signal selon le tempo réglé.

Valeur de paramétrage de temps : 100 – 65000 mSec. Affectation directe du tempo : 500/1000/2000/4000/8000/16000 mSec. Tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 10 unités. Enfoncer et tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 100 unités. Paramètre Y valeur Dry/Wet : 0 - 100%

FRANÇAIS

• REVERB = effet Reverb

Simule des réflexions d'ondes sonores dans un espace naturellement limité.

Valeur de paramétrage de temps : 0 – 100% Affectation directe du tempo : 0/20/40/60/80/100% Tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 1 unités. Enfoncer et tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 10 unités. Paramètre Y valeur Dry/Wet : 0 - 100%

• TRANS = effet Transformer

Hache le signal par superposage et suppression, comme lors d'un cut rapide avec le Crossfader.

Valeur de paramétrage de temps : 25 – 65000 mSec. Affectation directe du tempo : 500/1000/2000/4000/8000/16000 mSec. Tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 1 unités. Enfoncer et tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 100 unités. Paramètre Y valeur Dry/Wet : 0 - 100%

• PITCH SHIFTER = effet Pitch Shifter

Augmente ou diminue la tonalité du signal.

Valeur de paramétrage de temps : -100 – 100% Affectation directe du tempo : -100/-50/-33/0/50/100% Tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 1 unités. Enfoncer et tourner le régleur rotatif du paramètre X -25- pour modifier la valeur par étapes de 10 unités. Paramètre Y valeur Dry/Wet : 0 - 100%

15. Effets Crossfader [voir Descriptions, n° 9, 13, 14, 15, 21, 22 a – c, 24, 25] Outre l'unité d'effets DSP, la console de mixage Reloop IQ2+ offre en plus trois nouveaux effets Crossfader. Deux modes sont disponibles pour l'utilisation des effets :

Mode curseur :

Commencer par positionner le commutateur d'effet du curseur -15- sur „Fader“. L'effet Crossfader -22 a, b ou c- actif s'éclaire. Le canal actif est affiché par la DEL d'affectation d'effet du Crossfader -20- et en plus sur l'écran d'infos ACL 13; I-. Déplacer à présent le Crossfader -21- vers le côté opposé pour moduler l'effet du Crossfader. Vous remarquerez que l'effet du Crossfader varie selon la position du Crossfader.

Mode Auto :

Positionner commutateur d'effet du Crossfader -15- sur „Auto“. Dans ce mode, appuyer sur la touche d'effet désirée du Crossfader -22 a, b ou c- pour enchaîner automatiquement au canal opposé.

NOTE ! Uniquement les effets Master -14- peuvent être pré écoutés sur pression de la touche à DEL CueFX -9-, les effets du Crossfader -22- ne peuvent pas être pré écoutés.

FRANÇAIS

Vous disposez des trois effets de Crossfader ci-dessous :

a.) LoopX :

cet effet génère une boucle selon le tempo auparavant réglé à l'aide du régleur rotatif du paramètre X -25- ou des touches d'affectation de tempo pour l'unité d'effets DSP -24- (comme décrit au chapitre Utilisation, paragraphe 14). Plus le Crossfader est déplacé vers le côté opposé, plus le volume de la séquence bouclée est faible. Pour désactiver l'effet, il suffit de déplacer le Crossfader vers le côté initial.

b.) PitchX :

déplacer le Crossfader vers le côté opposé pour réduire la vitesse de la piste en cours de lecture. Vous pouvez ainsi simuler une platine vinyle débranchée. Pour désactiver l'effet, il suffit de déplacer le Crossfader vers le côté initial.

c.) StutterX :

déplacer le Crossfader vers le côté opposé pour boucler une séquence. Plus le Crossfader est déplacé vers le côté opposé, plus la séquence est courte. Pour désactiver l'effet, il suffit de déplacer le Crossfader vers le côté initial.

NOTE ! Pour utiliser les effets de Crossfader PitchX -22, b- et StutterX -22, c-, le régleur rotatif du paramètre X -25- et les touches d'affectation de tempo pour l'unité d'effets DSP -24- doivent être désactivés.

(uniquement pour Reloop IQ2+ USB)

16. Port USB [voir Descriptions, n° 46, 47] Une fois que votre ordinateur est raccordé aux ports USB -46, 47-, celui-ci détecte automatiquement la console en tant que carte son externe (USB Codec = UAC3556B 1/2). Il n'est pas nécessaire d'installer des pilotes spéciaux. Sur les systèmes d'exploitation actuels (Windows XP, Vista ou Mac OS.X) le branchement est de type Plug 'n' Play. Vous pouvez à présent lire des fichiers de musique sur votre ordinateur et les router par les ports USB 1 -46- (canal A) et 2 -47- (canal B). Vous pouvez en outre enregistrer le signal de sortie du canal A sur votre ordinateur via le port USB 1 -46- et enregistrer le signal de sortie Master 1 via le port USB 2 -47-.

NOTE ! Consulter également le guide d'installation rapide pour l'utilisation avec le logiciel Traktor.

FRANÇAIS

CARACTÉRISTIQUES

La plausibilité et l'exactitude des données suivantes du fabricant ne sont pas contrôlées par la société Global Distribution GmbH :

Entrées: ..................................................2 x Phono, 2mV/47 kohms ;

...........................................................2(+2) x Line, 200mV/47 kohms ;

........................................................... 1 x Mic, 2mV/10 kohms ;

........................................................... 1 x AUX 200mV/10 kohms

Sorties: ...................................................1 x Master, 1V/1 kohms ;

...........................................................1 x Send, 316 mV/2,2 kohms ;

...........................................................1 x Rec, 316 mV/2,4 kohms ;

...........................................................2 x casque, 1V/33 ohms

Réponse en fréquence:.......................25 Hz - 20 kHz +/- 2dB

Talkover microphone:..........................-14 +/- 2 dB

Rapport signal/bruit Phono: .............> 69 dB

Rapport signal/bruit Line, CD, AUX:> 80 dB

Rapport signal/bruit Mic:...................> 62 dB

Section USB: .........................................sortie 0 dBV (1V) +/- 2 dB,

...........................................................réponse en fréquence 31 – 20 Khz +/- 2 dB,

...........................................................suppression du bruit > 80 dB

Dimensions:...........................................250 x 355 x 104,9 mm

Poids: ......................................................4,2 kg

FRANÇAIS

Reloop vous souhaite

beaucoup de plaisir !

NOTES

Reloop Distribution Global Distribution GmbH, Schuckertstr. 28, 48153 Münster/Germany Fax +49.251.6099368

Nachdruck verboten!

Reproduction prohibited!

Réproduction interdite !

Reloop IQ2+, IQ2+USB Operation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
