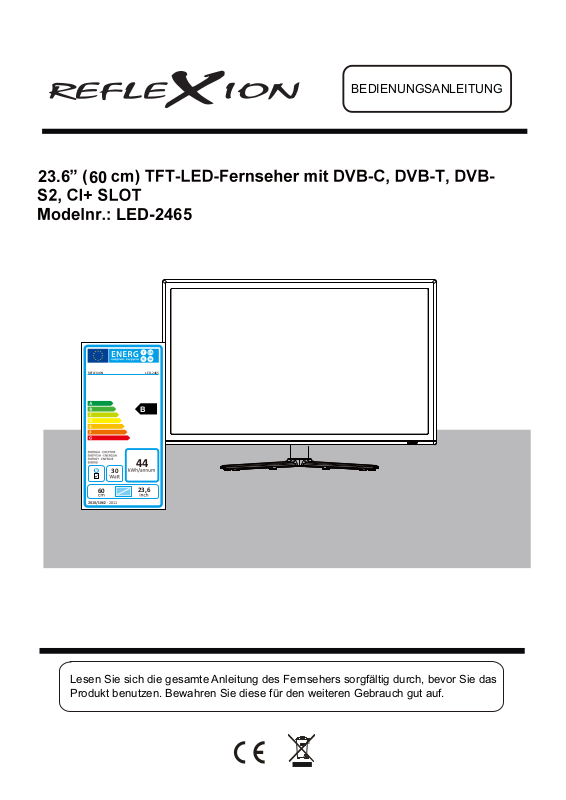

BEDIENUNGSANLEITUNG

23.6

60

REFLEXION

LED-2465

LED-2465

B

ENERG

B

44

30

60

2011

23,6

Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch, bevor Sie das
Produkt benutzen. Bewahren Sie diese für den weiteren Gebrauch gut auf.

Inhalt

Inhalt

Sicherheitshinweise

Produkteinführung

Anschlüsse

Fernbedienung

Grundlegende Bedienung

OSD-Menü

1. Bildmenü

2. Sound-Menü

3. Kanalmenü (Im ATV/DTV-Modus)

4. Funktionsmenü

5. SETUP-Menü

1-3

4

5

6-7

8

9-17

9
10
11-14
15-16
17

Multimedia-Bedienung
EPG Menü

18-20

21

Sicherheitshinweise

Sicherheitshinweise

1

Sicherheitshinweise

Sicherheitshinweise

2

Sicherheitshinweise

Sicherheitshinweise

ETUMREWOP

3

Produkteinführung

Vorderansicht

Produkteinführung

LED-Anzeige Fernbedienungsfenster (frei halten)

Die Funktionen der Tasten am Fernsehgerät beschrieben.

EINGANG:
MENÜ:
CH+/-:
VOL+/-:
POWER:

Zeigt das Menü der Eingangsquelle an.

Bildschirm/OSD-Menü verlassen.

Scannt durch die Kanäle.

Regelt die Lautstärke.

Schaltet den Fernseher an/auf Stand-by.

4

Anschlüsse

Anschlüsse

Common Interface HeadphoneDVB-S2USB

MINI

switch

POWER HDMI VGA PC-IN SCART RF COAX

YPbPr

AV

MINI

STROMVERSORGUNG: An das Netzteil anschließen.
HDMI: An das HDMI des DVD-Players oder ein anderes Gerät anschließen.
VGA: Für die PC-Anzeige. An den 15-poligen, analogen D-Sub-Ausgangsstecker des

PCs anschließen.

PC-Audio: An den Audioausgangsanschluss des PCs anschließen.
SCART: Diese an die SCART-Videoausgangsanschluss des DVD-Players anschließen.

RF: Die Antenne oder das Kabel koaxial 75-Ohm anschließen, um ein TV-Signal zu

empfangen.

Koax: Digitaler Ausgang zum AV-Empfänger.
Mini AV:

Mithilfe des Konverterkabels an die Auto- und Videoanschlüsse des DVD-Players
anschließen. (Die Audio-Anschlüssen werden mit YPbPr freigegeben)

Mini YPbPr: Diese

an die YPbPr-Videoausgangsanschluss des

DVD-Players anschließen.

USB: USB-Buchse für Upgrades, Medien und PVR.

DVB-S2: Schließen Sie einen Satelliten-Signal.

Übliche Schnittstelle:

CI-Steckplatz.

Kopfhörer-Ausgang: An Ihren Kopfhörer oder ein anderes

5

Audiogerät anschließen.

Fernbedienung

Fernbedienung

Die Fernbedienung verwendet infrarot (IR). Richten Sie sie auf die Vorderseite des Fernsehers.
Die Fernbedienung kann nicht korrekt betrieben werden, wenn die Bedienung außerhalb der
Reichweite oder außerhalb des entsprechenden Winkels erfolgt.

POWER MUTE

PICTURE SOUND ASPECT SLEEP

SUBTITLE CH.LIST EPG FAV

INPUTTV/RADIO

OK

MENU

1234

5678

90

EXIT

DISPLAY

AN-/AUS-Taste (rote Taste): Schaltet den Fernseher

ein/auf Stand-by.

STUMM: Drücken, um den Ton stumm zu schalten, erneut
drücken oder auf VOL+ drücken, um zum Ton zurückzukehren.

BILD: Wählt den Bildmodus aus.
SOUND: Wählt den Soundmodus aus.
ASPEKT: Wählt die Bildgröße aus.
SCHLAF: Stand-by-Timer

UNTERTITEL: Schaltet im DTV-Modus die Untertitel ein/aus.

CH-LISTE: Zeigt die Liste der Programme an.
EPG: Zeigt den Elektronischen Programm-Guide

außerhalb des Menüstatus an und gilt nur für den DTV-Modus.

FAV: Zeigt die Liste der Favoriten-Programme an.

Tasten für die grundlegende Bedienung
TV/RADIO: Schaltet zu TV/RADIO.
EINGANG: Zeigt das Menü Eingabequelle an.
RICHTUNGSTASTEN ( / / / OK): Ermöglicht

das Navigieren im Bildschirmmenü, um die
Systemeinstellungen nach Ihren Vorlieben anzupassen.

MENÜ: Drücken, um das OSD-Menü anzuzeigen.
VERLASSEN: Drücken, um das OSD-Menü zu verlassen.

VOL CH

TV/TXT CANCEL REVEAL NICAM/A2

INDEX HOLD SIZE SUBPAGE

ZIFFERNTASTEN: Direkte Kanalwahl. Die Zifferntasten

drücken und anschließend auf OK drücken, um einen Kanal
abzuspielen.

: Kehrt zum zuletzt angesehenen Kanal zurück.

DISPLAY: Drücken, um die aktuellen Modus-Informationen

anzuzeigen.

6
