Reflexion LED2210ST, LED2210ST/W User manual [de]
BEDIENUNGSANLEITUNG
22”-LED-Fernseher mit DVB-T & DVB-S-Funktion
Modelnr.: LED2210ST / LED2210ST/W
Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig durch und bewahren Sie
sie an einem sicheren Ort für den späteren Gebrauch auf.
Inhalt
1-3 SICHERHEITSHINWEISE
4Gerät
5-6 Fernbedienung
7 Antennenanschluss
8-11 Anschluss externer Geräte

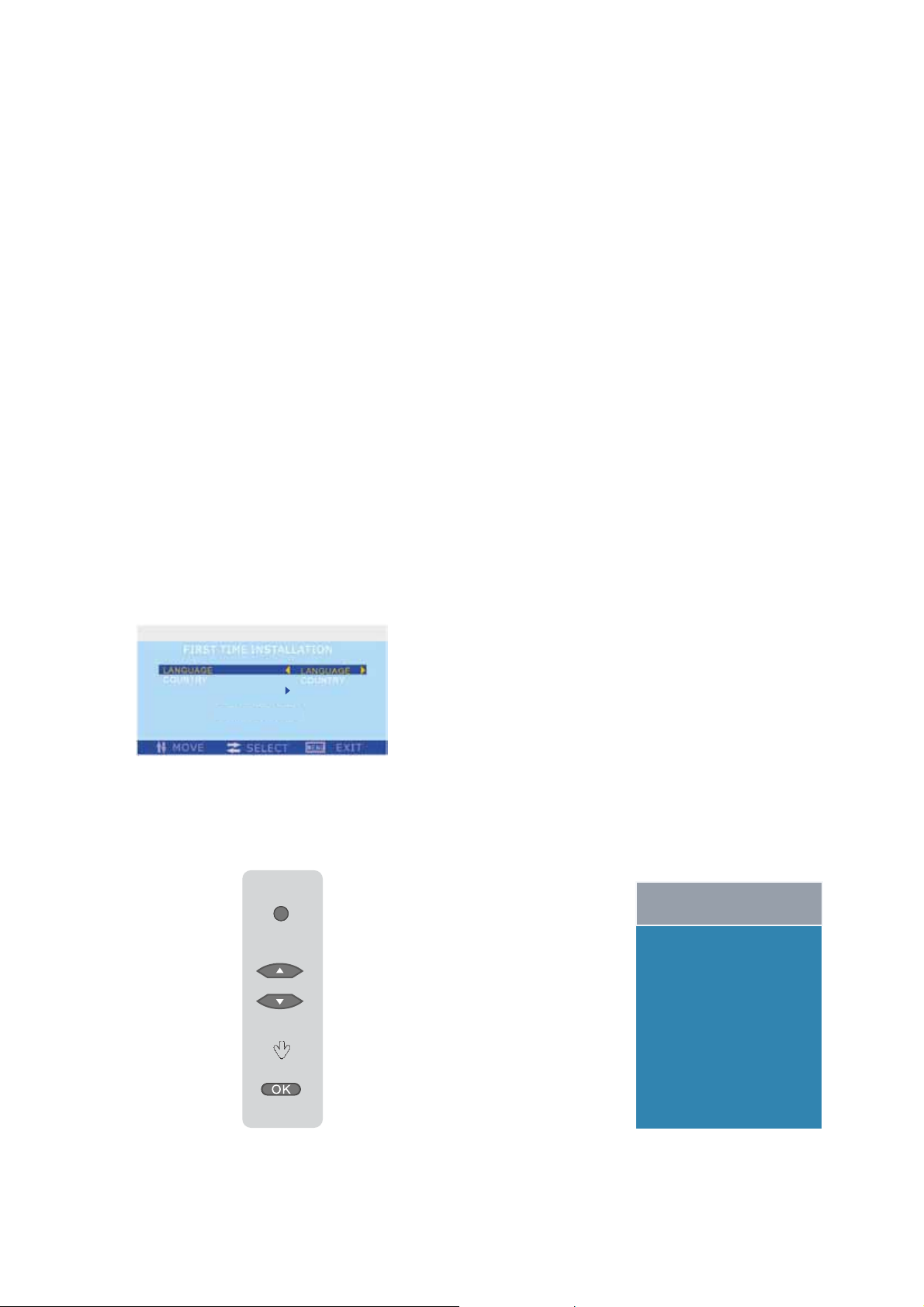

12 Automatische Einrichtung
13-23

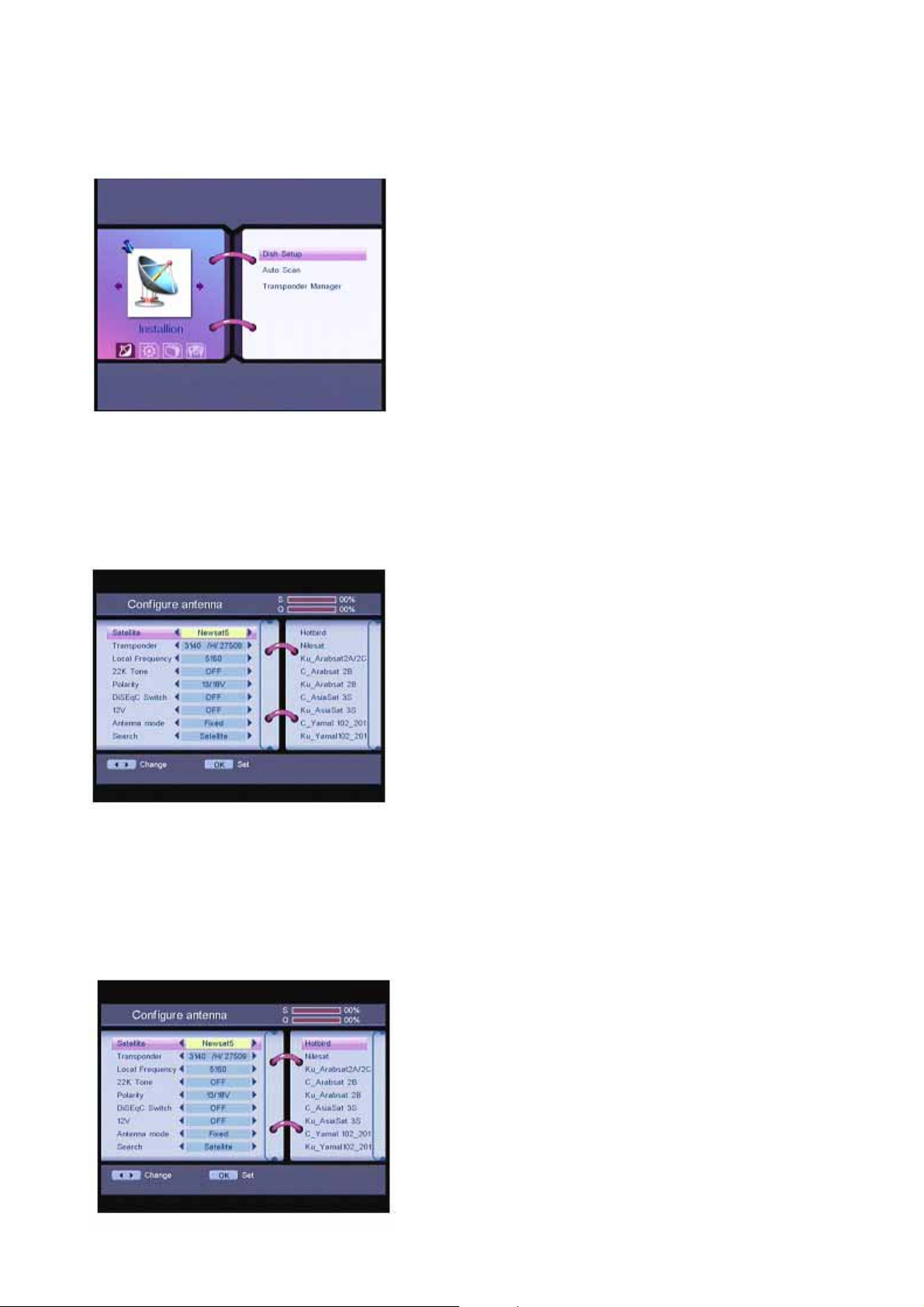

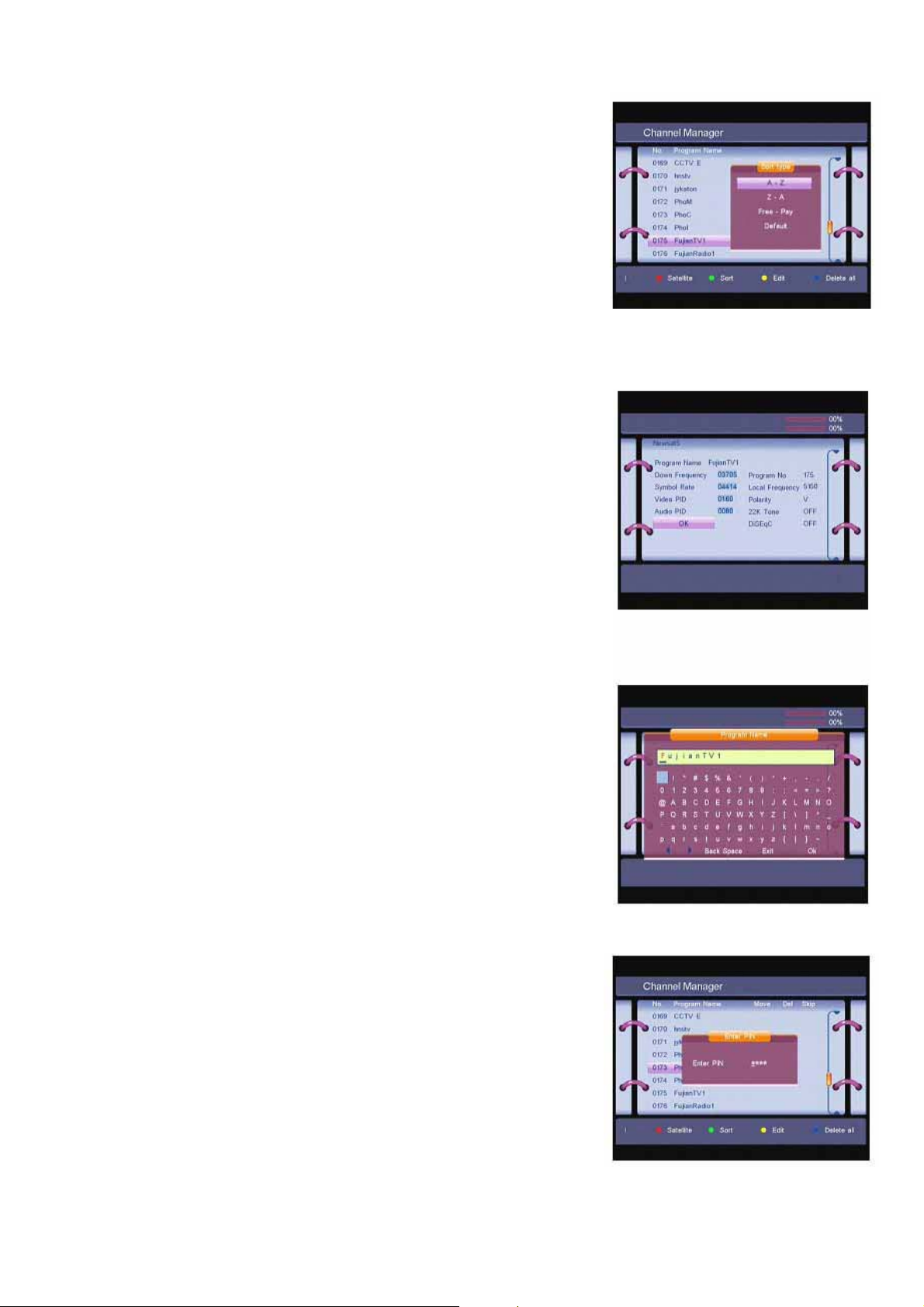

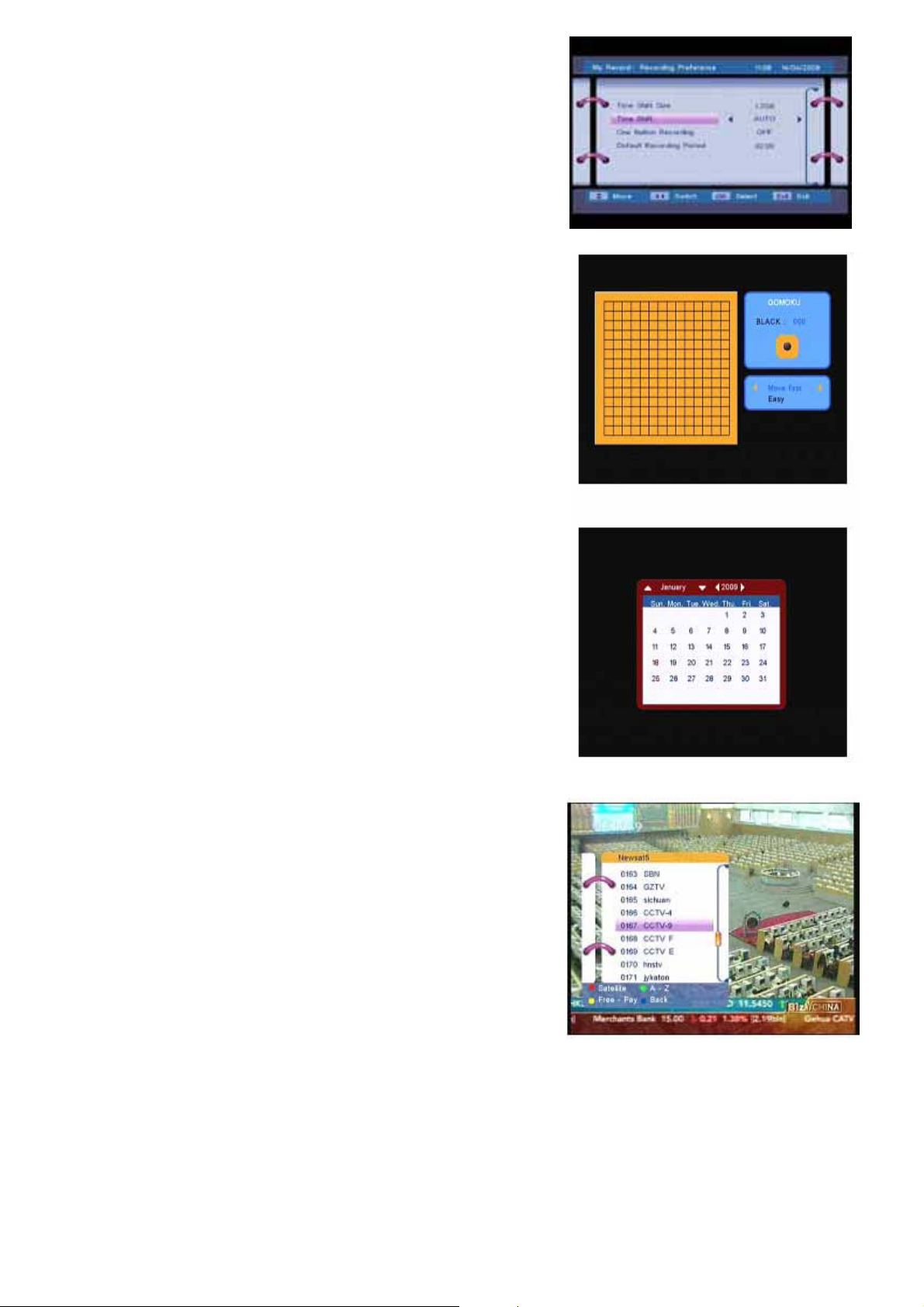

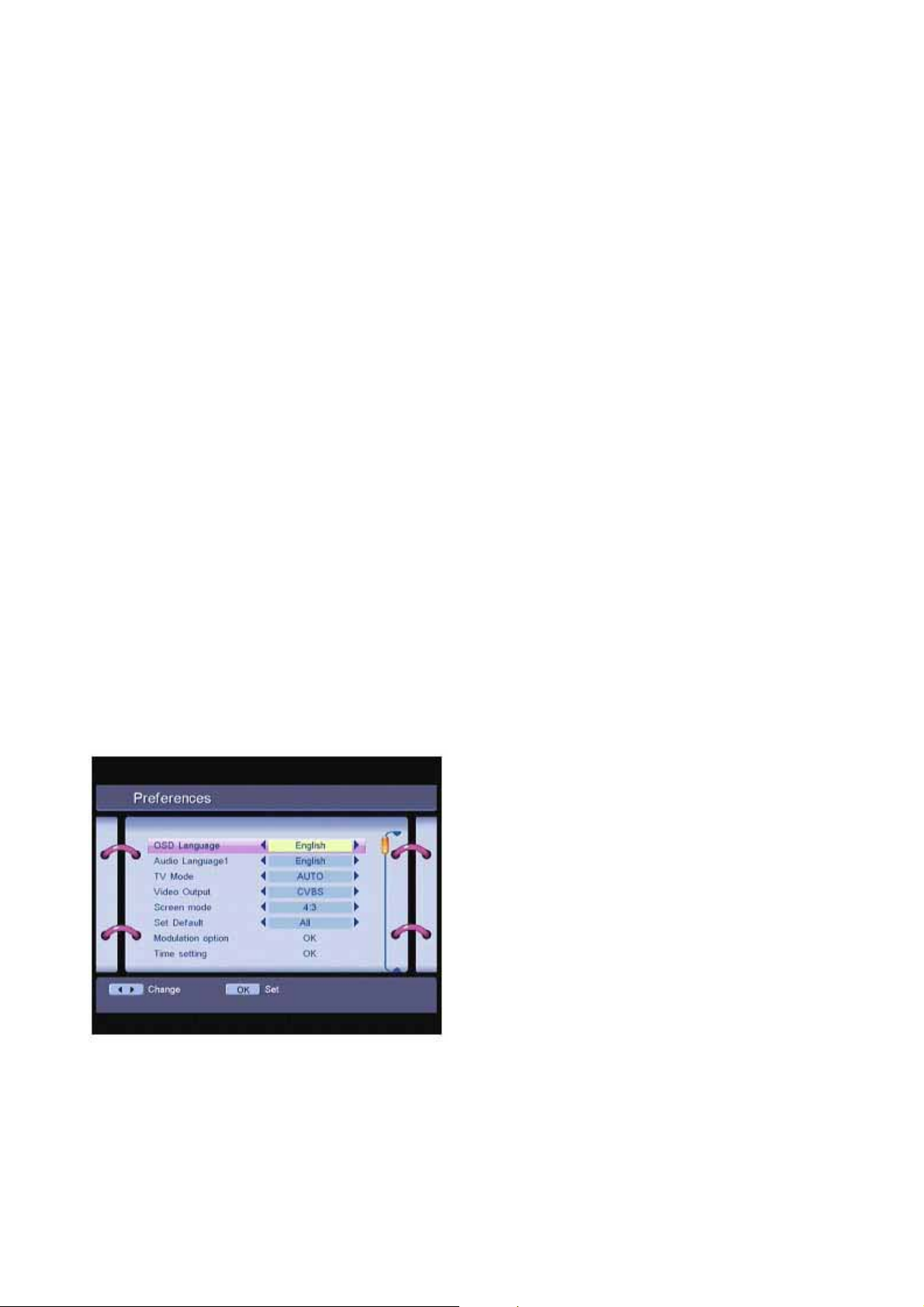

24-36 DVBS Operation
37 FEHLERBEHEBUNG
38 TECHNISCHE DATEN

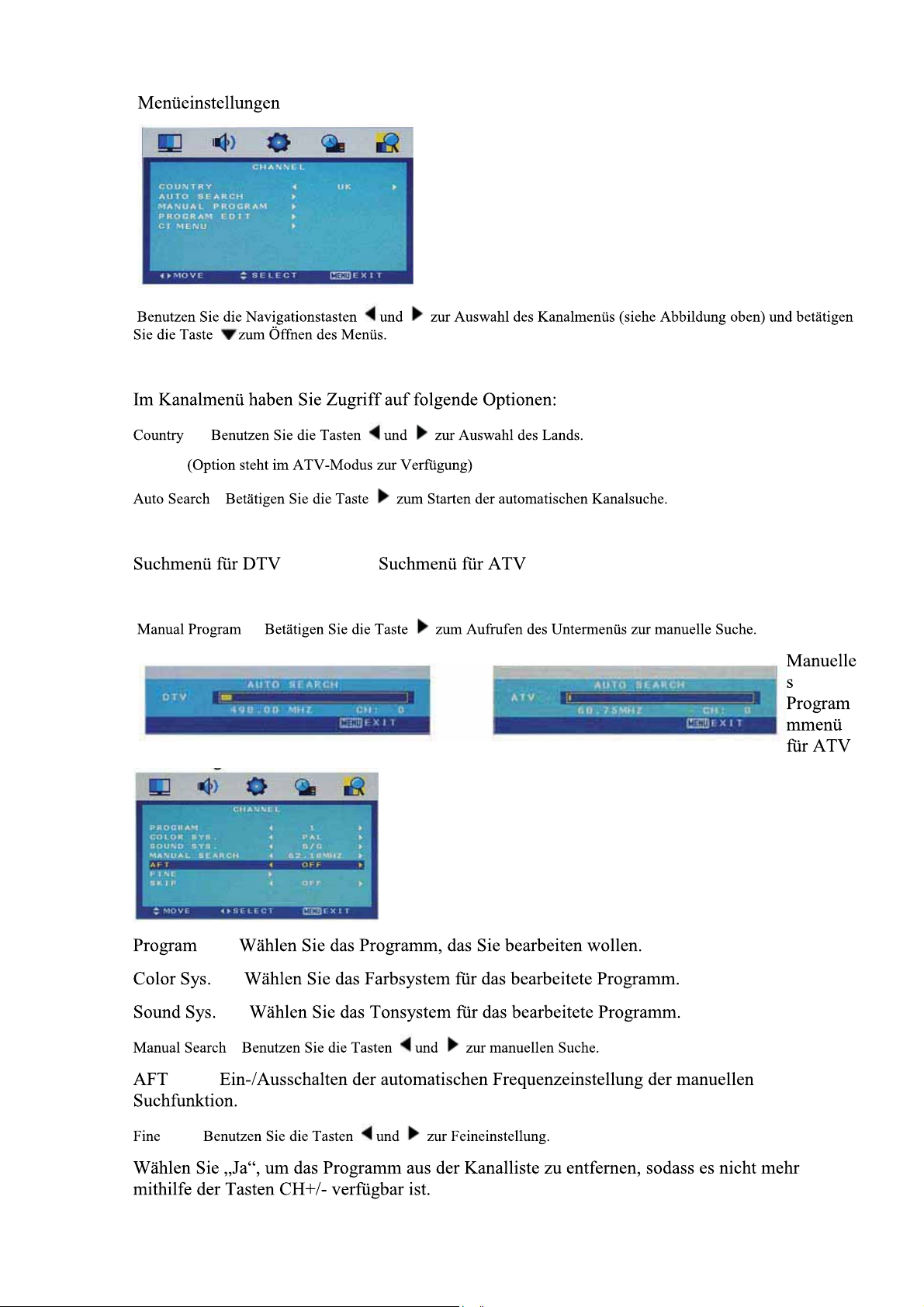

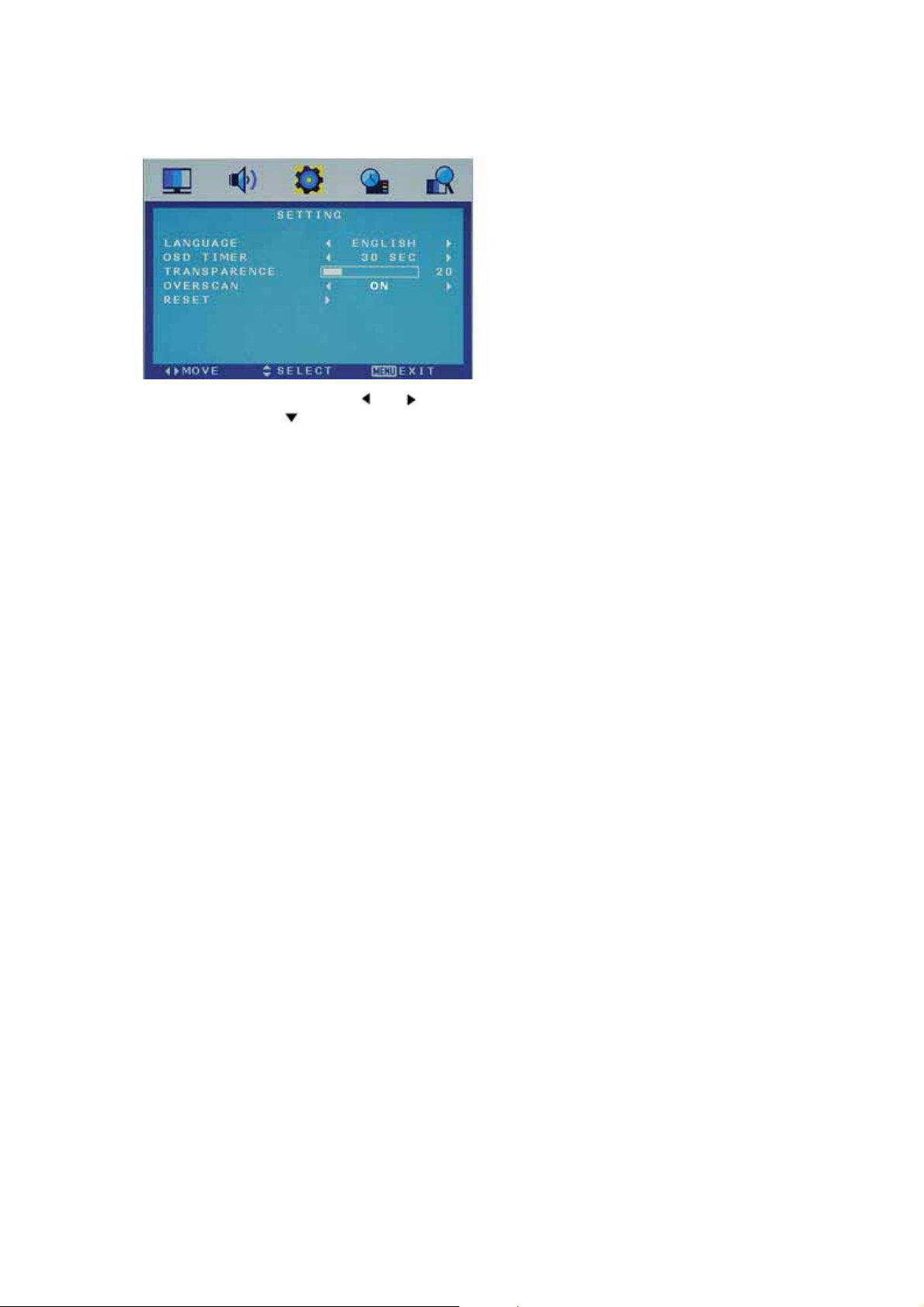

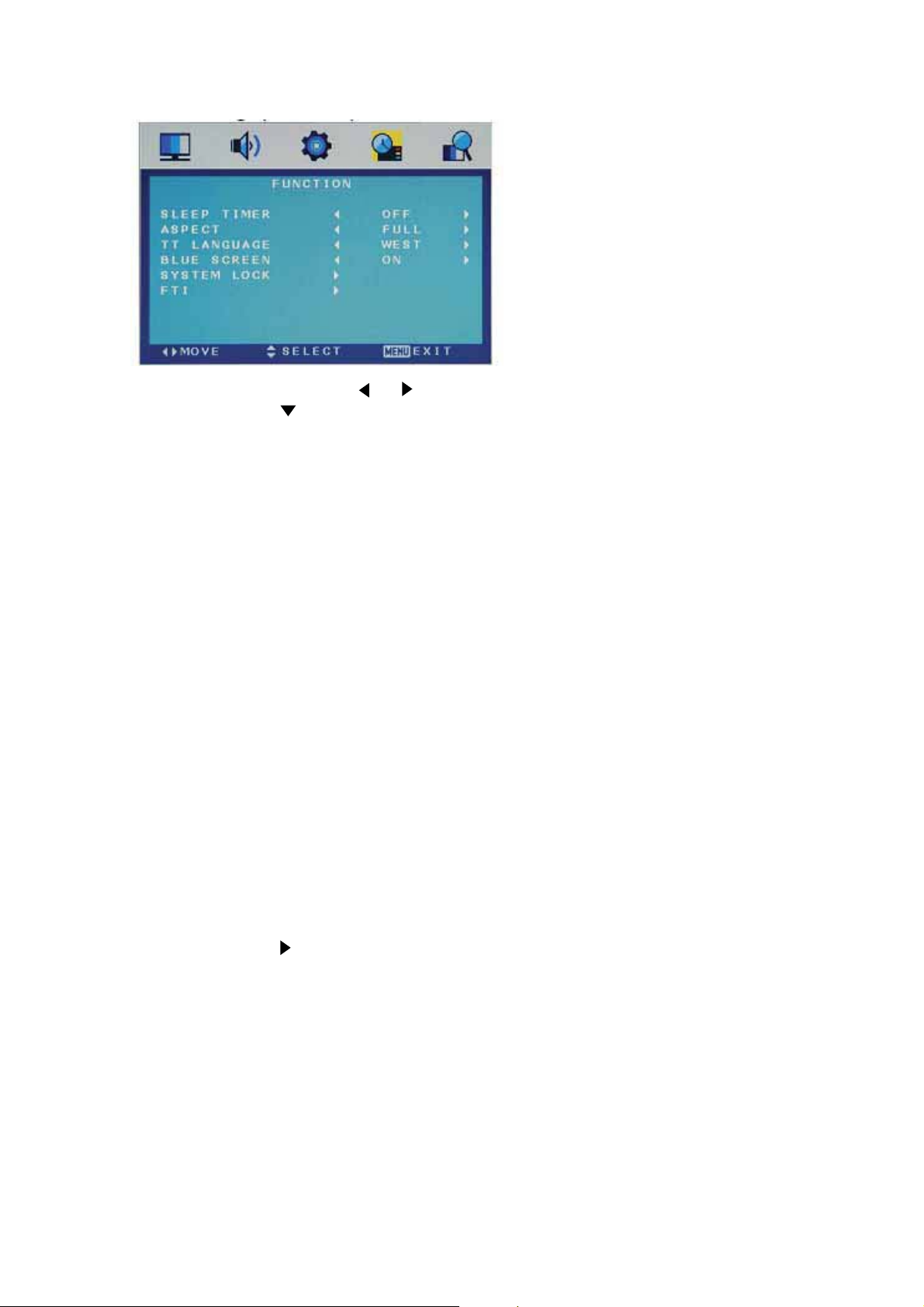

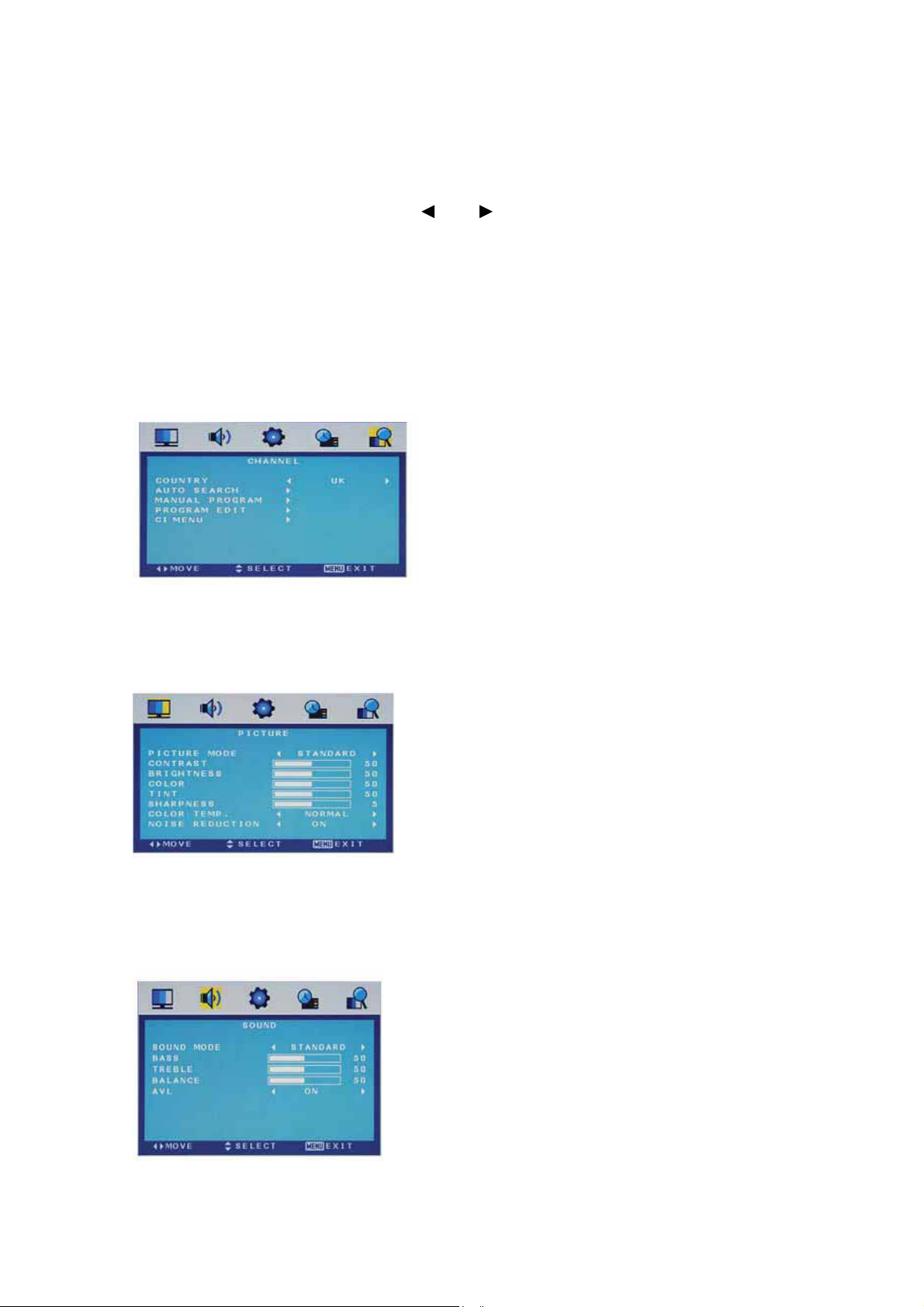

Menüeinstellungen
6,&+(5+(,76+,1:(,6(
:,&+7,*( 6,&+(5+(,76+,1:(,6( 925 '(5 %(187=81* %,77( 625*)b/7,*
/(6(1
%HDFKWHQ 6LH GLH IROJHQGHQ 6LFKHUKHLWVKLQZHLVH GLH VLFK DXI GHU 5FNVHLWH GHV )HUQVHKHUV
EHILQGHQ
=85 9(50(,'81* 921 675206&+/$**()$+5 g)11(1 6,( 1,(0$/6 '$6
*(5b7(*(+b86( ,0 ,11(5(1 '(6 *(5b7(6 %(),1'(1 6,&+ .(,1( 7(,/( ',(
'85&+ '(1 %(187=(5 *(:$57(7 :(5'(1 .g11(1 :(1'(1 6,( 6,&+ $1
48$/,),=,(57(6 :$5781*63(5621$/
'LHVHV 6\PERO YHUZHLVW DXI ZLFKWLJH %HGLHQXQJV XQG :DUWXQJVKLQZHLVH LQ GHU GHP *HUlW
EHLJHOHJWHQ %HGLHQXQJVDQOHLWXQJ
'DV QHEHQVWHKHQGH 6\PERO ZHLVW DXI 6WURPVFKODJJHIDKU GXUFK JHIlKUOLFKH 6SDQQXQJHQ LP
,QQHUHQ GHV *HUlWV KLQ
%HZDKUHQ 6LH GLHVH $QOHLWXQJ DXI
%HQXW]HQ 6LH GHQ )HUQVHKHU QLFKW LQ GHU 1lKH YRQ :DVVHU
1XU PLW HLQHP OHLFKW DQJHIHXFKWHWHQ 7XFK UHLQLJHQ
%ORFNLHUHQ 6LH NHLQH 9HQWLODWLRQV|IIQXQJHQ
6WHOOHQ 6LH GDV *HUlW HQWVSUHFKHQG GHQ $QZHLVXQJHQ LQ GHU .XU]DQOHLWXQJ RGHU GLHVHU
%HGLHQXQJVDQOHLWXQJ DXI
6FKW]HQ 6LH GDV 1HW]NDEHO YRU 'UXFNHLQZLUNXQJ LQVEHVRQGHUH DP 6WHFNHU RGHU DP
$XVJDQJVSXQNWV GHV *HUlWV
$FKWHQ 6LH GDUDXI GDVV GDV 1HW]NDEHO QLFKW EHU 7LVFKNDQWHQ YHUOHJW ZLUG
=LHKHQ 6LH EHL *HZLWWHUQ RGHU EHL OlQJHUHU 1LFKWEHQXW]XQJ GHQ 6WHFNHU DXV GHU 6WHFNGRVH
:$5181* =85 9(55,1*(581* '(5 )(8(5 81' 675206&+/$**()$+5
6(7=(1 6,( ',(6(6 )(516(+*(5b7 %,77( 1,(0$/6 5(*(1 2'(5 )(8&+7,*.(,7
%=: 635,7= 2'(5 7523):$66(5 $86 9(5*(:,66(51 6,( 6,&+ '$66 .(,1(
0,7 )/h66,*.(,7(1 *()h//7( *()b66( $8) '$6 *(5b7 *(67(//7 :(5'(1
+,1:(,6 *HJHQVWlQGH PLW RIIHQHQ )ODPPHQ ZLH ] % .HU]HQ VROOWHQ QLHPDOV DXI GDV
)HUQVHKJHUlW JHVWHOOW ZHUGHQ
1
WICHTIGE SICHERHEITSHINWEISE
Dieses Gerät wurde allen geltenden Sicherheitsvorschriften entsprechend hergestellt. Die
folgenden Sicherheitshinweise sind dazu gedacht, den Benutzer auf vorhandene Gefahren
hinzuweisen und vor fahrlässiger Benutzung zu warnen.
x Obwohl dieses Gerät mit aller Sorgfalt hergestellt wurde und vor der Auslieferung einer
eingehenden Überprüfung unterzogen wurde, ist es möglich, wie bei anderen elektrischen
Geräten auch, dass Probleme auftreten. Bei Rauchbildung, Überhitzung oder anderen unerwartet
auftretenden Erscheinungsbildern, ziehen Sie bitte umgehend den Netzstecker aus der Steckdose
heraus.
x Vergewissern Sie sich, dass das Gerät ausreichend belüftet wird! Stellen Sie es niemals neben
oder unter Vorhängen auf!
Wenn ein Netzstecker oder eine Steckdose zum Ein- und Ausschalten des Geräts benutzt wird,
x
achten Sie bitte immer darauf, dass die Steckdose immer durch den Benutzer erreichbar bleibt.
x Dieses Gerät darf nur an eine Stromversorgung angeschlossen werden, die den Angaben auf dem
Typenschild auf der Geräterückseite entspricht. Versuchen Sie niemals das Gerät an eine
Stromversorgung mit anderen Spezifikationen anzuschließen.
x Die Steckdose muss sich in Bereich des Geräts befinden und leicht zugänglich sein.
x Um eine Überlastung zu vermeiden, sollte die verwendete Steckdose nicht mit anderen
elektrischen Gerät zur gleichen Zeit zusammen benutzt werden.
x Geräte der Sicherheitsklasse I sollten nur an geerdete Steckdosen angeschlossen werden.
x Halten Sie Nagetiere fern. Nagetiere genießen es in elektrische Leitungen zu beißen.
Halten Sie den Netzstecker mit der Hand fest, wenn Sie ihn aus der Steckdose herausziehen.
x
Ziehen Sie niemals am Netzkabel, um zu vermeiden, dass das Kabel überlastet wird und ein
Kurzschluss entsteht.
x Stellen Sie das Gerät so auf, dass niemals über das Netzkabel stolpern kann.
x Stellen Sie keine schweren Gegenstände auf das Netzkabel, um Beschädigungen zu vermeiden.
x Beachten Sie bitte, dass das Kabel für Kleinkindern unzugänglich bleibt.
x Stellen Sie das Gerät nicht in der Nähe von Hitzequellen auf. Das Gehäuse und das Netzkabel
können durch Hitzeeinwirkung beschädigt werden.
x Der Bildschirm besteht aus Kunststoff und kann durch Beschädigungen brechen. Seien Sie
besonders vorsichtig, wenn Sie Stücke des beschädigten Kunststoffbildschirms aufsammeln, um
Verletzungen zu vermeiden.
x Vermeiden Sie es das Gerät auf Oberflächen aufzustellen, die Vibrationen oder Stößen ausgesetzt
werden können.
Um das Gerät während eines Gewitters zu schützen, ziehen Sie bitte das Netzkabel aus der
x
Steckdose heraus und trennen Sie die Antenne ab. Achtung: Berühren Sie nicht den
Antennenanschluss (RF).
Wenn Sie das Gerät für längere Zeit nicht benutzen, ziehen Sie zur Sicherheit das Netzkabel aus
x
der Steckdose heraus.
Das Gerät erwärmt sich während des Betriebs. Decken Sie es nicht ab, um die Überhitzung des
x
Geräts zu vermeiden. Die Ventilationsöffnungen dürfen nicht blockiert werden. Benutzen Sie das
Gerät nicht in unmittelbarer Nähe zu Heizkörpern. Stellen Sie das Gerät nicht direkt ins
Sonnenlicht. Wenn Sie das Gerät auf ein Regal stellen, achten Sie auf einen Mindestabstand von
5 cm nach allen Seiten.
Das Gerät muss trocken gehalten werden. Benutzen Sie es NICHT in nasser oder feuchter
x
Umgebung, wie z. B. Badezimmern. heissfeuchten Küchen oder neben Swimmingpools.
x Benutzen Sie das Gerät nicht, wenn Feuchtigkeit kondensieren kann.
x Eventuelle Reparatueren müssen von ausgebildeten Fachkräften durchgeführt werden.
Öffnen Sie das Gerät nicht. Von Leien durchgeführte Reparaturen birgen ein hohes Gefahren-
x
und Brandpotenzial.
2
WICHTIGE SICHERHEITSHINWEISE
x In das Gerät geschüttete Flüssigkeiten können schwere Schäden verursachen. Schalten
Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose heraus. Wenden Sie
sich dann an einen ausgebildeten Wartungstechniker, bevor Sie das Gerät erneut
verwenden.
x Nicht das Gehäuse öffnen. Es befinden sich im Inneren des Geräts keine Teile die vom
Benutzer gewartet werden können. Die Garantie wird dadurch ungültig gemacht. Lassen
Sie das Gerät nur durch qualifizierte Fachkräfte öffnen.
x Drücken und schütteln Sie niemals den Fernsehbildschirm, da dadurch die Elektronik des
Geräts beschädigt werden kann. Behandeln Sie die Fernbedienung mit Sorgfalt und
lassen Sie sie nicht fallen.
x Legen Sie niemals heiße Gegenstände oder Objekte mit offenen Flammen auf oder direkt
neben den Fernseher.
x Hohe Temperaturen können Plastik zum schmelzen bringen und die Feuergefahr erhöhen.
x Zur Reinigung des Geräts, benutzen Sie bitte ein weiches, trockenes Tuch. Benutzen Sie
keine Lösungsmittel oder benzinbasierende Reinigungsmittel. Bei hartnkigen Fällen
kõnnen Sie ein leicht angefeuchtetes Tuch mit etwas Reinigungsmittel zur Reinigung
benutzn.
Warnung zur Benutzung von Kopfhörern
Laute Musik kann Ihr Gehör irreversibel schädigen. Stellen Sie daher die Lautstärke nicht auf ein
hohes Niveau, wenn Sie Kopfhörer verwenden. Dies gilt insbesondere, wenn die Kopfhörer über
einen längeren Zeiträume benutzt werden.
Aufstellungsort
Stellen Sie den Fernseher an einem Ort auf, an dem er keinem Sonnenlicht oder besonders heller
Beleuchtung ausgesetzt ist. Es wird empfohlen für ein Maximum an Komfort, eine weiche
indirekte Beleuchtung zu wählen. Benutzen Sie Vorhänge oder Jalousien, um zu verhinden, dass
direktes Sonnenlicht auf den Bildschirm fällt. Stellen Sie den Fernseher auf eine stabile, ebene
Unterlage. Dadurch kann verhindert werden, dass das Gerät herunterfallen kann.
Vergewissern Sie sich, dass der Fernseher an einem Ort aufgestellt ist, an dem er nicht durch
andere Gegenstände verschoben oder getroffen werden kann. Der Druck innerhalb des
Bildschirms kann ihn beschädigen oder brechen. Dies gilt ebenfalls für Gegenstände, die durch
die Ventilationsöffungen in das Innere des Geräts gelangen.
3
Gerät
LED-Kontrolllampe
MENU CH- CH+ VOL- VOL+ INPUT POWER
Fernbedienungssensor (freihalten)
Die Funktionen der einzelnen Tasten werden im folgenden beschrieben.
Betätigen Sie die Taste zur Anzeige des OSD-Menüs. Betätigen Sie die Taste ein zweites Mal,
um das Menü wieder zu verlassen.
CH+/-: Betätigen Sie diese Tasten zur Auswahl des Kanals.
VoL+/-: Benutzen Sie diese Tasten zum Einstellen der Lautstärke.
INPUT: Betätigen Sie diese Taste zur Anzeige des Eingangssignalmenüs.
POWER: Ein-/Ausschalten des Fernsehers.
4
USB
INPUTMENU
REC
EXIT
Fernbedienung
POWER: Einschalten des Fernsehers / Bereitschaft.
Tasten zur Fernsehtextbedienung(In den ATV-Modus)
TV/TXT: Fernsehtext ein/aus
CANCEL: Deaktivieren der Fernsehtextanzeige
REVEAL: Anzeige versteckter Textstellen, z. B. Quizantworten.
NICAM/A2: Auswahl von Nicam oder Mono-Ton.
HOLD: Seite anhalten oder Wiedergabe fortfahren.
SIZE: Benutzen Sie diese Taste, um die angezeigte Textgröße obere
Bildschirmhälfte zu verdoppeln. Betätigen
Sie diese Taste erneut, um die angezeigte Textgröße für die untere
Bildschirmhälfte zu verdoppeln. Betätig
en Sie die
Taste ein weiteres Mal, um die normale Textgröße wiederherzustellen.
SUBPAGE: Betätigen Sie die Taste zur Anzeige der Unterseite und erneut
zum Abbrechen.
INDEX: Anzeige der Fernsehtextinhaltsseite.
(Benutzen Sie die rote Taste zum Umschalten zwischen TV
und Radio im DTV-Modus.
Die grüne, gelbe und blaue Taste sind in diesem
Fall ungültig.)
DVBS-SAT
FAV
PIC-FORMAT
DISPLAY
TV/RADIO
DVBS-AUDIO
SUBTITLE TEXT
PAUSE EPG
DVBS-INFO
MENU: Systemeinstellungsmenü.
I
NPUT: Betätigen Sie diese Taste zur Anzeige
des Eingangssignalmenüs.
USB: Die Abkürzungen der multtimedia in DVBS-Modus.
EXIT: Verlassen des Bildschirmmenüs.
CH+/-: Tasten zur Kanalauswahl.
VOL+/-: Einstellen der Lautstärke.
Navigationstasten: Tasten zur Menünavigation.
OK: Bestäti
gungstaste für Menüs.
0-9,-/--
Direkte Kanalauswahl.
Anzeige des zuletzt benutzten Kanals.
5
INPUTMENU
REC
: Schneller Rücklauf.
: Schneller Vorlauf.
: Programm anhalten (Stopp).
REC:
Farbtasten: Direktwahltasten – folgen Sie den Farbmarkierungen
im Text.
USB
DVBS-SAT
FAV
PIC-FORMAT
DISPLAY
TV/RADIO
DVBS-AUDIO
SUBTITLE TEXT
PAUSE EPG
DVBS-INFO
EXIT

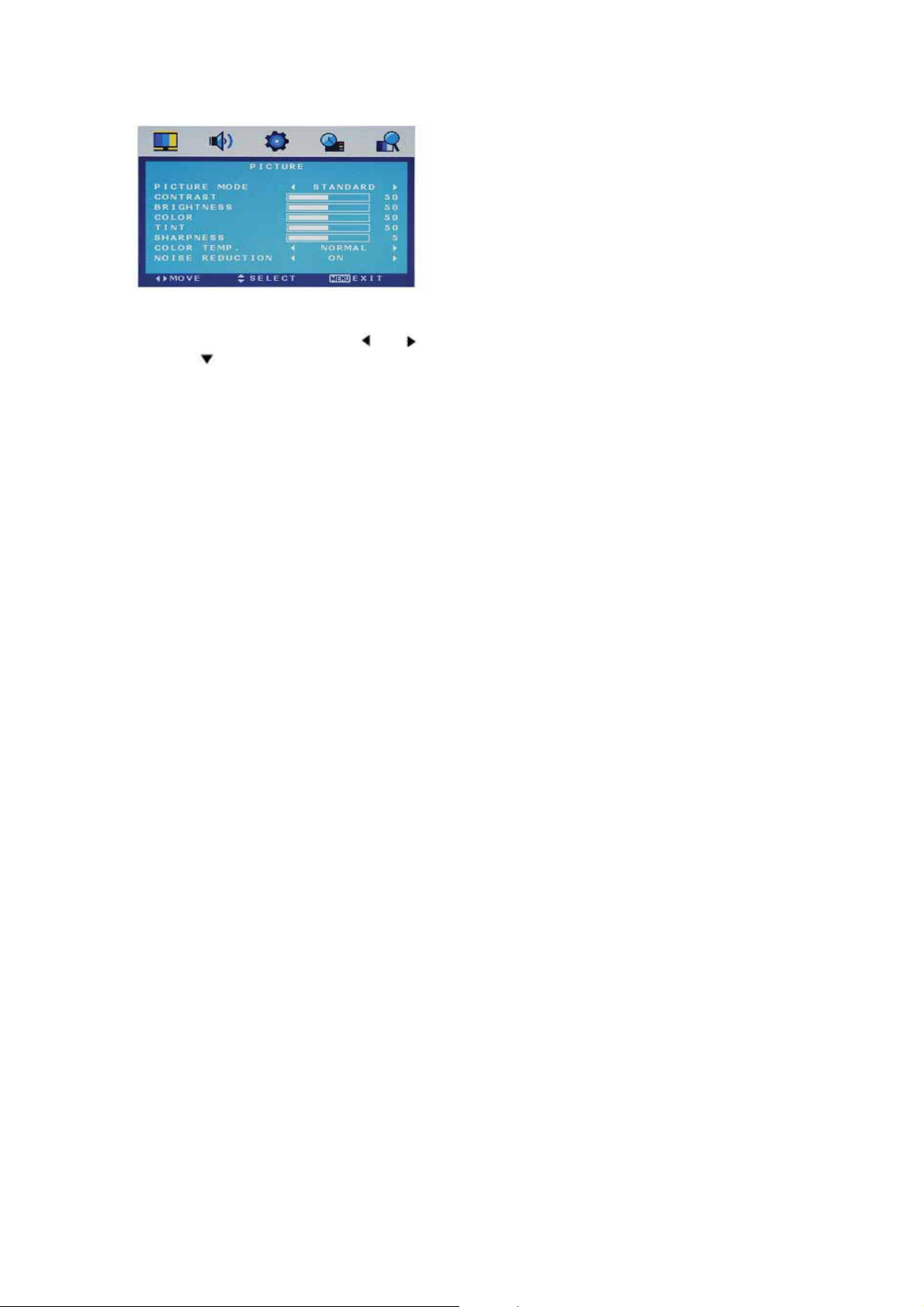

PICTURE: Auswahl des Bildmodus.
SOUND: Auswahl des Soundmodus.
DISPLAY: Informationen zur momentanen Betriebsart.
MUTE: Ausschalten der Audioausgabe.
SLEEP: Bereitschafts-Timer
T
V/RADIO: Discmenü wechseln (zwischen TV und Radio).
DVBS-SAT: Anzeige der Satellitenliste.
DVBS-AUDIO: Zeigt die Liste der verfügbaren Sprachen
für den Kanal, den Sie gerade sind.
DVBS-INFO: Zeigt Informationen des aktuellen Kanals.
F
AV: Anzeige der Favoritenliste.
SUBTITLE:
Zum Wechseln des unteren Bildschirmdialogs.
TEXT: Anzeige des Fernsehtextprogramms.
P
IC FORMAT: Umschalten des Anzeigemodus: 4:3, 16:9, etc
PAUSE:Pause den aktuellen Bildschirm in DVB-S.

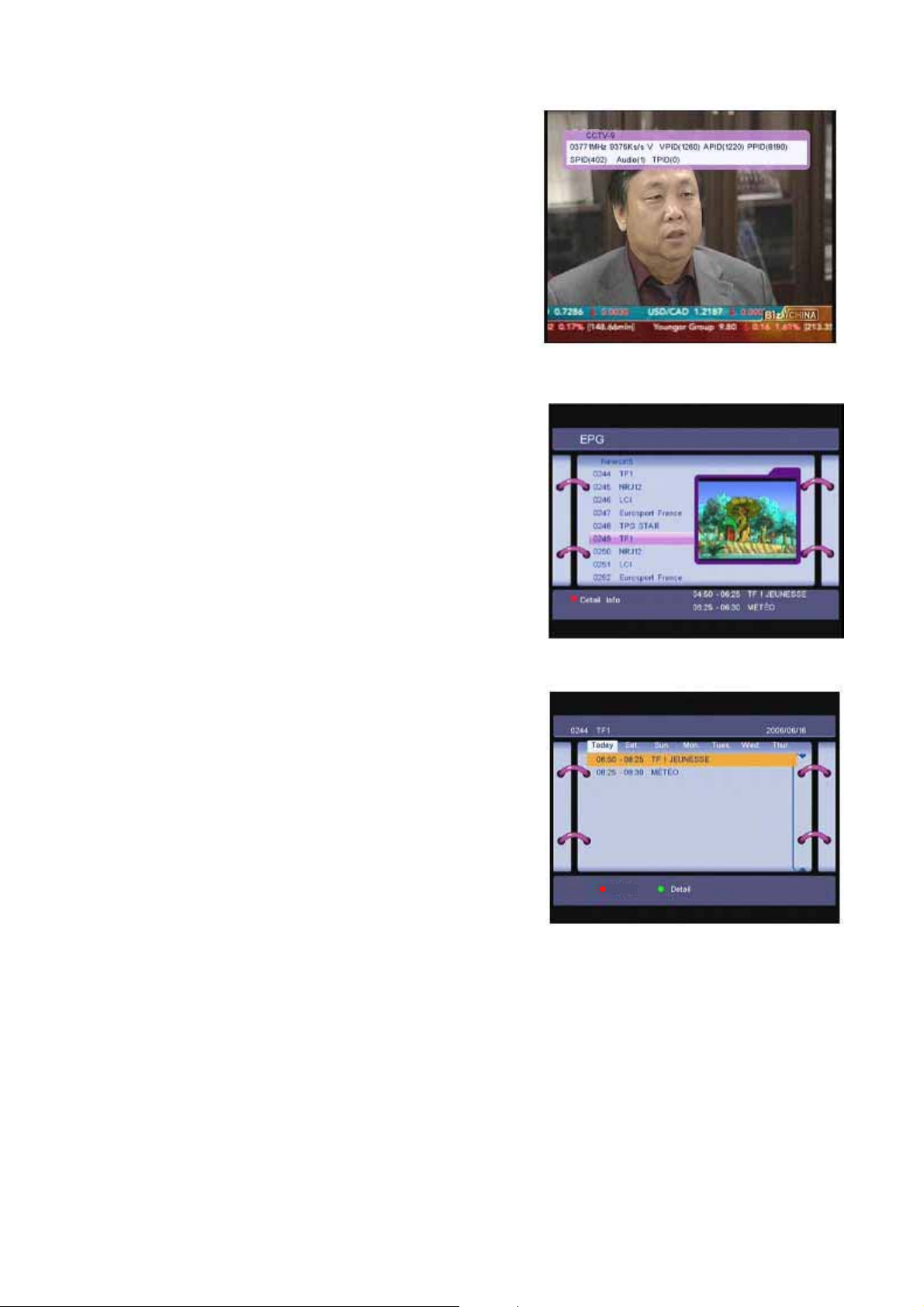

EPG: Anzeige des Elektronischen Programmführers
(EPG) bei ausgeschaltetem Menü.
6
.
Antennenanschluss
WARNUNG! VERGEWISSERN SIE SICH, DASS ALLE EXTERNEN GERÄTE
VON DER STROMVERSORGUNG GETRENNT WERDEN, BEVOR SIE SIE
ANSCHLIESSEN!
Anschluss der Fernsehantenne
Schließen Sie die Fernsehantenne mithilfe eines 75ȍ-Koaxialsteckers am Antennenanschluss an.
Für optimale Ergebnisse verwenden Sie eine Verstärkerantenne, die vorzugsweise auf dem Dach
oder Dachboden montiert ist.
* Zur Verbesserung der Bildqualität in Gegenden mit schlechtem Empfang, installieren Sie einen
Signalverstärker.
* Wenn das Antennensignal für zwei Fernseher verwendet wird, benutzen Sie eine Signalweiche
(nicht im Lieferumfang).
Anschluss externer Geräte
In dieser Anleitung wird die einfachste und effektivste Methode zum Anschluss externer Gerät
an ihren Fernseher dargestellt. Die Anleitungen dafür sind unten aufgeführt.
HDMI
Sie können kompatiblen Geräte mit einem HDMI-Kabel anschließen. Auf diese Weise erhalten
Sie die bestmögliche Bildqualität.
Schließen Sie das Kabel Ihres HDMI-Gerät am HDMI-Anschluss des Fernsehers an.

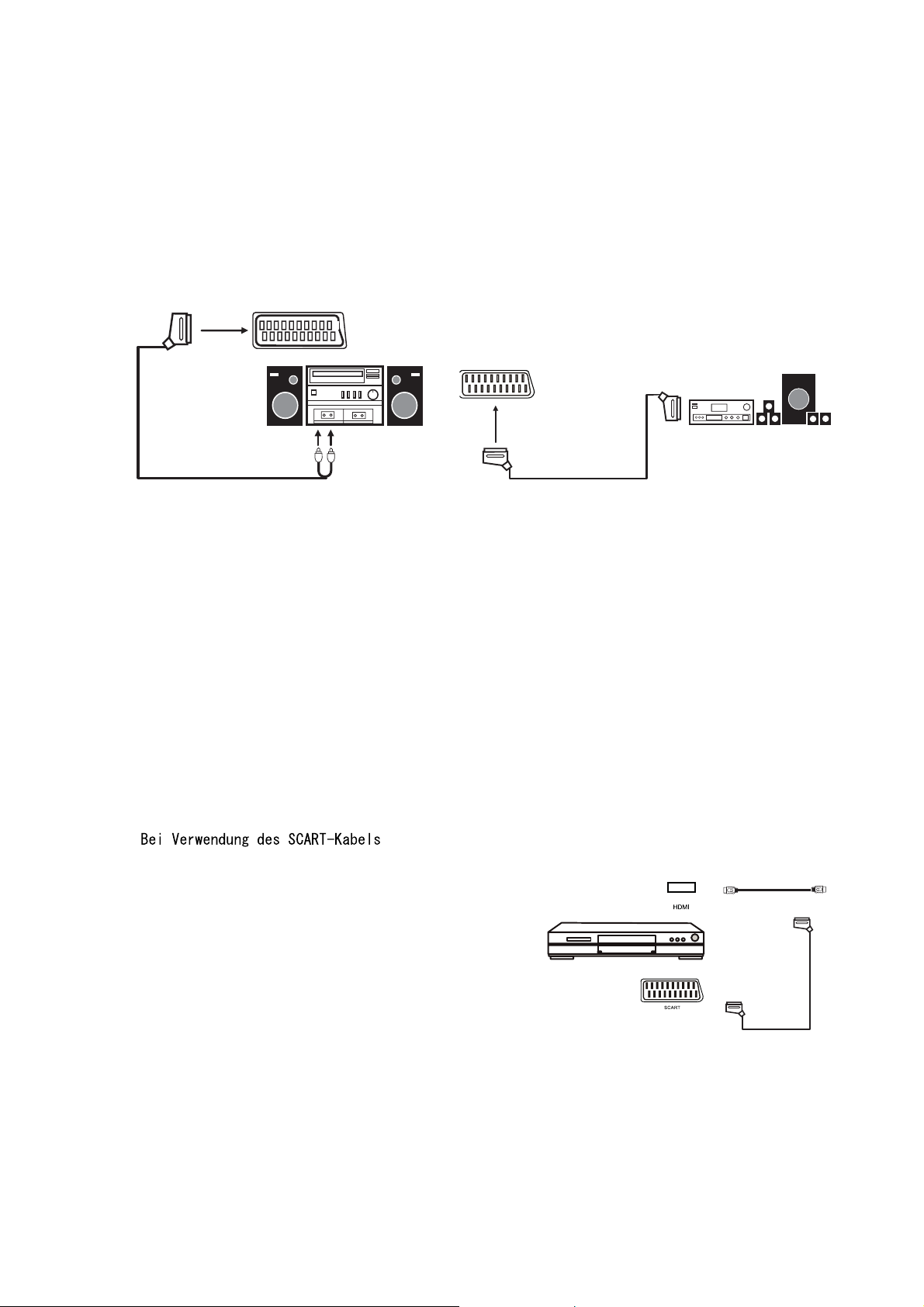

SCART
Sie können kompatiblen Geräte mit einem SCART-Kabel anschließen. Diese Verbindung
verwendet ein Component-Videosignal, d. h. der rote, grüne und blaue (RGB) Signalanteile
werden separat übertragen.
VGA-Kabel
Sie können Ihr Fernsehgerät als Monitor für Ihren PC verwenden, indem Sie ein VGA-Kabel
benutzen.
Das Audiosignal Ihres PCs kann ebenfalls über den Fernseher wiedergegeben werden.
7
Anschluss externer Geräte
USB
in
LNB
IN-LNB-OUTUSB
P
OWER: Anschluss zur Steckdose.
out
POWER USB HDMI VGA PC-IN SCART
Headphone out
SCART
Y Pb Pr Video R in L in RF Common Interface
SWITCH: Power on / off.
HDMI: Anschluss an den HDMI-Anschluss Ihres DVD-Players oder anderen Geräten.
VGA: Für den Anschluss an einen Computer. Verbinden Sie diesen Anschluss mit dem analogen
15-Pin-Sub-D-Anschluss Ihres Computers.
PC-IN: Verbinden Sie diesen Anschluss mit dem Audioausgang Ihres PCs.
SCART: Verbinden Sie diesen Anschluss mit dem SCART-Videoausgang Ihres DVD-Players.
(als Component-Eingangssignal)
Schließen Sie hier Ihre Kopfhörer oder andere Audiogeräte an.
RF: Verbinden Si
e diesen Anschluss mit der Hausantenne oder einer 75-Koaxial-Antenne für
den Empfang des Fernsehsignals.
R/L in: Anschluss an den Audioausgang Ihres DVD-Players. (gemeinsame Benutzung mit
YPbPr)
VIDEO: Verbinden Sie diesen Anschluss mit dem Videoausgang Ihres DVD-Players.
YPbPr: Verbinden Sie diesen Anschluss mit dem YPbPr-Videoausgang Ihres DVD-Players. (als
Component-Eingangssignal)
USB(DVB-S):Connect to USB device for multimedia and PVR
LNB IN:SAT IN LNB OUT:LOOP OUT
Common Interface: CI slot.
Warnung:
Vor dem Anschluss externer Geräte:
Vergewissern Sie sich, dass die Geräte von der Stromversorgung getrennt wurden, um eventuelle
Schäden z
uvermeiden.
Vergewissern Sie sich, dass die nötigen Anschlüsse getätigt wurden.
Vergewissern Sie sich, dass alle Anschlüsse korrekt angeschlossen sind, bevor Sie die Geräte an
die Stromversorgung anschließen.
8
Anschluss externer Geräte
Computeranschluss
Da PCs in manchen Fällen mit einem "konventionellen" CRT-Monitor ausgeliefert werden,
müssen Sie u. U. die Anzeige-Einstellungen Ihrer PC-Grafikkarte anpassen, da das Bild sonst
nicht korrekt angezeigt wird. Schalten Sie Ihren PC an (mit Ihrem ursprünglichen Monitor
angeschlossen) und stellen Sie die Bildschirmauflösung neu ein. Wählen Sie eine 60HzBildwiederholfrequenz. Schalten Sie Ihren PC aus und schließen Sie es an Ihren Fernseher an
während beide Geräte weiterhin ausgeschaltet sind.
VGA-, HDMI-, PC-Anschluss
Verwenden Sie ein VGA-Kabel ((nicht im Lieferumfang), um den Fernseher an Ihrem PC
anzuschließen. Sie können ebenfalls ein HDMI-Kabel benutzen (wenn die Grafikkarte Ihres PCs
über einen entsprechenden Anschluss verfügt). Wenn das HDMI-Kabel verwendet wird, ist ein
zusätzliches PC-Audio-Kabel nicht mehr erforderlich. Wenn Sie ein HDMI-DVI-Adapterkabel
verwenden, müssen Sie das PC-Audio-Kabel anschließen. Schließen Sie alle Kabel mit Vorsicht
an und achten Sie darauf, dass Sie die Anschlüsse nicht beschädigen.
Bei Verwendung des VGA-Kabels
Schalten Sie das Fernsehgerät ein
o
Switch on the PC ein
o
Wählen Sie PC / VGA als Eingangssignal
o
Bei Verwendung des HDMI-Kabels
o Wählen Sie HDMI als Eingangssignal
(Alle abgebildeten Kabel sind nicht im Lieferumfang enthalten)
VGA-Kabel
HDMI zu DVI-Kabel
Audiokabel
HDMI zu HDMI
9
Anschluss von Videokameras und Videorekordern
Videokamera
Schließen Sie das AV-Kabel an den Fernseher und an der Videokamera an. Schalten Sie sowohl
die Videokamera als auch das Fernsehgerät ein. Wählen Sie als Eingangssignal AV/CVBS. Sie
sollten dann das Bild der Videokamera sehen können.
Hinweis:
Zum Anschluss der Kamera mithilfe anderer Kabel, lesen Sie bitte die Bedienungsanleitung Ihrer
Kamera.
Videorekorder
Verbinden Sie das Scart-Kabel mit dem Fernseher und dem Videorekorder. Schalten Sie sowohl
den Videorekorder als auch das Fernsehgerät ein. Wählen Sie als Eingangssignal SCART. Sie
sollten dann das Bild des Videorekorders sehen können.
Hinweis:
Zum Anschluss des Videorekorder mithilfe anderer Kabel, lesen Sie bitte die
Bedienungsanleitung Ihres Videorekorders.
Videorekorder
Scart-Kabel
Videokamera
AV-Kabel
Alle abgebildeten Kabel sind nicht im
Lieferumfang enthalten
10
