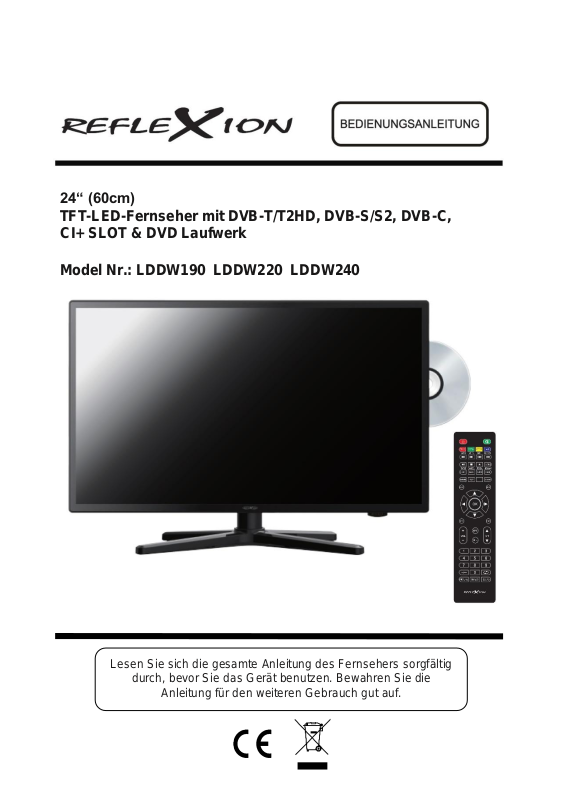

Reflexion LDDW220, LDDW190, LDDW240 User guide [ml]
24“ (60cm)
TFT-LED-Fernseher mit DVB-T/T2HD, DVB-S/S2, DVB-C,
CI+ SLOT & DVD Laufwerk
Model Nr.: LDDW190 LDDW220 LDDW240
Lesen Sie sich die gesamte Anleitung des Fernsehers sorgfältig
durch, bevor Sie das Gerät benutzen. Bewahren Sie die
Anleitung für den weiteren Gebrauch gut auf.
Inhaltsverzeichnis
SICHERHEITSINFORMATIONEN ..................................................... 3
PRODUKTBESCHREIBUNG ............................................................. 7
ANSCHLÜSSE ................................................................................... 8
FERNBEDIENUNG ............................................................................ 9
COMMON INTERFACE / CI - STECKPLATZ .................................. 11
TV EINSCHALTEN / AUSSCHALTEN ............................................. 12
ERSTINSTALLATION ...................................................................... 12
SENDER MENÜ (DVB-C / T / T2HD) ............................................... 14
SENDER MENÜ (SATELLIT) ........................................................... 18
LNB EINSTELLUNGEN ................................................................... 22
FASTSCAN ...................................................................................... 23
KANALLISTE BEARBEITEN ........................................................... 24
EPG .................................................................................................. 25
BILD MENÜ ...................................................................................... 26
TON MENÜ ....................................................................................... 27
ZEIT MENÜ ...................................................................................... 28
KONFIGURATION MENÜ ................................................................ 29
SCHUTZ MENÜ ................................................................................ 31
HOTEL MODUS ............................................................................... 32
USB MEDIENWIEDERGABE ........................................................... 35
DVD WIEDERGABE ........................................................................ 37
TECHNISCHE DATEN USB ANSCHLUSS ..................................... 42
EINFACHE PROBLEMBEHEBUNG ................................................ 43
DATENBLATT LDDW190 LDDW220 LDDW240 ........................... 44
VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG .................. 45
GARANTIEKARTE ........................................................................... 46
ENTSORGUNGSHINWEISE ............................................................ 47
SICHERHEITSINFORMATIONEN
WICHTIGE SICHERHEITSHINWEISE – BITTE VOR DER BENUTZUNG SORGFÄLTIG
LESEN.
Beachten Sie die Sicherheitshinweise auf der Rückseite des Fernsehers.
Warnung zur Vorbeugung vor Elektrischem Schock. Entfernen Sie keine
Der Abdeckungen. Keine durch den Benutzer wartbaren Teile im Gerät.
Lassen Sie das Gerät durch Qualifiziertes Fachpersonal warten.
Dieses Symbol weist auf wichtige Bedienungs-/ Wartungsanweisungen von
diesem Gerät in der Bedienungsanweisung hin.
Dieses Symbol weist auf die Gefahr eines elektrischen Schocks durch
lebensgefährliche Spannung in diesem Gerät hin.
Befolgen Sie folgende Anweisungen:
Benutzen Sie diesen Fernseher nicht in der Nähe von Wasser.
Benutzen Sie zur Reinigung ein nur leicht befeuchtetes Tuch.
Bedecken Sie keine der Lüftungsöffnungen.
Richten Sie das Gerät gemäß der mitgelieferten Schnellstartanleitung und dieser
Bedienungsanleitung ein.
Sorgen Sie dafür, dass das Netzkabel weder eingequetscht noch darauf
herumgelaufen wird, besonders beim Stecker an der Steckdose und am DC
Eingang.
Vermeiden Sie die Führung des Netzkabels über Scharfe Kanten.
Trennen Sie den Fernseher bei Gewitter oder längerer Nichtbenutzung von Netz.
Achtung setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus,
um das Risiko von Feuer oder elektrischem Schock zu verringern. Der
Fernseher ist von Spritz- und Tropfwasser fernzuhalten und keine mit
Flüssigkeit gefüllten Gegenstände dürfen auf den Fernseher gestellt
werden.
HINWEIS:
Stellen Sie keine offenen Hitzequellen (Öfen, Kerzen etc.) in der Nähe oder auf das TV Gerät.
SICHERHEITSINFORMATIONEN
WICHTIGE SICHERHEITSHINWEISE
Dieses Gerät entspricht allen gegenwärtigen Sicherheitsbestimmungen. Die folgenden
Sicherheitstipps sollen den Benutzer vor leichtsinniger Benutzung und den sich
daraufhin entwickelnden Gefahren bewahren.
Obwohl dieses Gerät unter größter Sorgfalt hergestellt und einer strengen
Endkontrolle unterzogen wurde, bevor es das Werk verlässt, besteht wie bei jedem
anderen elektrischen Gerät auch die Möglichkeit, dass Probleme entstehen
können. Trennen Sie das Gerät im Falle einer Rauchentwicklung, starker
Hitzeentwicklung oder jeder anderen unnatürlichen Erscheinung sofort vom Netz.
Stellen Sie eine ausreichende Belüftung des Gerätes sicher! Stellen Sie das Gerät
niemals in Nähe oder unter einem Vorhang auf!
Der Netzstecker oder Gerätestecker dient der Trennung des Gerätes vom
Stromnetz und sollte jederzeit problemlos zu erreichen sein.
Das Gerät darf nur an eine Stromversorgung angeschlossen werden, die der
Stromversorgung entspricht, die auf dem Typenschild, das sich auf der Rückseite
des Gerätes befindet, angegeben ist. Verbinden Sie das Gerät niemals mit
irgendeiner anderen Art der Stromversorgung.
Die Netzsteckdose sollte sich in der Nähe des Gerätes befinden und muss einfach
zu erreichen sein.
Schließen Sie zur Vermeidung von Überlast an die Netzsteckdose, an die der
Fernseher angeschlossen ist, nicht zu viele andere Geräte mit an.
Halten Sie Nagetiere vom Gerät fern. Nagetiere lieben es, am Netzkabel zu nagen.
Ziehen Sie das Netzkabel am Stecker aus der Steckdose. Ziehen Sie niemals am
Netzkabel selbst, es könnte beschädigt werden und einen Kurzschluss
verursachen.
Stellen Sie das Gerät so auf, dass niemand über das Netzkabel stolpern kann.
Stellen Sie niemals schwere Gegenstände auf das Stromkabel, weil es dadurch
beschädigt werden könnte.
Um Verletzungen vorzubeugen, achten Sie darauf, dass das Netzkabel von kleinen
Kindern weder erreicht noch herausgezogen werden kann.
Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf. Das Gehäuse und
das Netzkabel könnten durch den Einfluss der Wärme beschädigt werden.
Der Bildschirm ist aus Plastik, dass bei Beschädigung abplatzen kann. Um
Verletzungen vorzubeugen, sammeln Sie scharfkantige Plastiksplitter vorsichtig
auf.
Vermeiden Sie es, dass Gerät auf Oberflächen aufzustellen, die nicht fest oder
eben sind.
Um das Gerät vor Blitzschlag zu schützen, trennen Sie es vom Netz und ziehen Sie
die Antenne ab. Warnung: Berühren Sie nicht den RF- Antennenstecker.
SICHERHEITSINFORMATIONEN
Trennen Sie aus Sicherheitsgründen das Gerät vom Netz, wenn Sie Ihre Wohnung
für längere Zeit verlassen.
Im eingeschalteten Zustand erwärmt sich das Gerät. Um Überhitzung zu
vermeiden, legen Sie niemals Abdeckungen oder Decken auf das Gerät. Bedecken
Sie niemals die Belüftungslöcher. Stellen Sie das Gerät niemals in der Nähe von
Hitzequellen auf. Vermeiden Sie direkte Sonneneinstrahlung auf das Gerät.
Bewahren Sie einen Freiraum von 5 cm (2“) zur Umgebung beim Aufstellen in
einem Regal.
Halten Sie Wasser oder Feuchtigkeit vom Gerät fern. Benutzen Sie das Gerät nicht
in nasser oder feuchter Umgebung wie dem Bad, einer Dampfküche oder in der
Nähe eines Schwimmbeckens.
Benutzen Sie das Gerät nicht, wenn Feuchtigkeitskondensationen entstehen
können.
Jegliche Reparatur darf nur von qualifiziertem Fachpersonal durchgeführt werden.
Öffnen Sie niemals das Gerät. Reparaturen die nicht durch Qualifiziertes Personal
ausgeführt wurden können mögliche Ursache von Bränden sein.
Flüssigkeiten, die in das Gerät gelangt sind, können ein Grund für schwerwiegende
Schäden sein. Schalten Sie das Gerät AUS und trennen Sie es vom Stromnetz.
Setzen Sie sich mit Ihrem Händler oder dem Kunden Service in Verbindung.
Entfernen Sie niemals die Sicherheitsabdeckungen. Es befinden Sich weder
verwendbare noch wart bare Bauteil im Inneren des Gerätes. Sie würden Ihren
Garantieanspruch verlieren. Das Gerät darf nur von Herstellerservice gewartet
werden.
Schlagen oder schütteln Sie niemals den Bildschirm, weil dies die internen
Schaltkreise beschädigen könnte. Gehen Sie behutsam mit der Fernbedienung um
und lassen Sie sie nicht fallen.
Stellen Sie niemals heiße Gegenstände oder offenen Flammen auf der in
unmittelbarer Nähe zum Fernseher auf.
Säubern Sie das Gerät mit einem, weichen Tuch. Benutzen Sie niemals
Lösungsmittel oder Flüssigkeiten auf Öl Basic. Für hartnäckige Flecken können Sie
einen feuchten Lappen mit verdünntem Reinigungsmittel verwenden.
SICHERHEITSINFORMATIONEN
Kopfhörer-Warnhinweis
Lautes Musikhören kann zu dauerhaftem Hörverlust führen. Stellen Sie daher keinen zu lauten
Lautstärkepegel ein, wenn Sie mit Kopfhörern Musik hören, insbesondere bei längerem
Musikgenuss.
Über den Aufstellort
Stellen Sie den Fernseher an einem Ort ohne direkte Sonneneinstrahlung oder starken Lichtquellen
auf. Für ein angenehmes sehen wird weiches, indirektes Licht empfohlen. Benutzen Sie zur
Vorbeugung gegen direkt auf dem Bildschirm einfallendes Sonnenlicht Gardinen oder
Rollos/Jalousien. Stellen Sie den Fernseher auf eine feste und ebene Fläche. Dies dient als
Vorbeugung gegen Herunterfallen des Gerätes. Stellen Sie den Fernseher so auf, dass
Gegenstände nicht in das Gerät geraten können. Achten Sie darauf, dass nix auf das Gerät und
dem Monitor einwirkt da dies zu Beschädigungen führen kann.
LED- Fernbedienungsempfänger (freihalten)
PRODUKTBESCHREIBUNG
Geräte- Vorderseite
Beschreibung der Tasten und deren Funktion am Fernsehgerät:
INPUT: Zeigt die Eingangsquellen an.
MENÜ: Öffnen/schließen des OSD Menüs.
CH+/-: Programme vor und zurückschalten.
VOL+/-: Lauter / Leiser
: Play / Pause im DVD Betrieb.
: DVD Ausgeben.
POWER: Schaltet den Fernseher An / Aus (Standby).
ANSCHLÜSSE
Geräte- Rückseite
DC:
Netzanschluss für das Netzteil.
VGA:
Anschluss um den Fernseher als PC Monitor zu verwenden.
Schließen Sie den D-Sub 15Pin Analogstecker Ihres PCs an.
PC AUDIO
Anschluss für den PC Audio Ausgang. Nur in Kombination mit
dem VGA Anschluss nutzbar.
SCART
Anschluss für ein Scart Gerät (z.B. Video Recorder).
TV1 (S2) Satellit
Anschluss der Satelliten Antenne.
TV2 (T2HD/C) Kabel
Antenne
Anschluss der DVB-T Antenne oder der Kabelanlage.
COAX-S/PDIF
Digitaler Ausgang für externe Audiogeräte (z.B. AV Receiver,
Soundbars).
HDMI
Anschluss eines externen HDMI Gerätes (Blu-ray-Player usw.)
USB BUCHSE
Anschluss für USB Sticks und Festplatten.
EARPHONE
Anschluss für Kopfhörer.
MINI YPbPr
Anschluss externer AV Gerät per Adapter. Eingänge werden
mit MINI AV geteilt.
MINI AV
Anschluss externer AV Geräte per Adapter.
CI+ SLOT
Steckplatz für CI+ Module zum Entschlüsseln von gesperrten
TV Programmen. Modul ist nicht im Lieferumfang enthalten.
FERNBEDIENUNG
Die Fernbedienung benutzt Infrarotwellen (IR). Halten Sie die Fernbedienung in die Richtung der
Vorderseite des LED- Fernsehers. Befindet sich die Fernbedienung außerhalb der Reichweite bzw.
des Winkels, kann es vorkommen, dass die Fernbedienung nicht ordnungsgemäß arbeitet.
Power: Ein / Aus- Schalten
MUTE: TV stumm schalten
FARBIGE TASTEN: Schnellwahltasten
TITLE (rot): DVD root Menü
GOTO (grün): Titel / Kapitel / Track wählen
REPEAT (gelb): Wiederholung von Kapiteln
und Titeln
A-B (Blau): Setzen Sie einen Start- und einen
Endpunkt für die A-B Wiedergabe
/ SCHNELLER RÜCKLAUF: DVD, USB
/ SCHNELLER VORLAUF: DVD, USB
/ VORHERIGES KAPITEL: DVD, USB
/ NÄCHSTES KAPITEL: DVD, USB
PLAY / PAUSE: DVD, USB
/ STOP: DVD, USB
/ EJECT: DVD Ausgeben
SUBTITLE: Untertitel Aktivieren / deaktivieren
D.SET: DVD Einstellungsmenü
D.MENU: DVD Szenenauswahl Menü
D.SUB: DVD Untertitel aktivieren / deaktivieren
D.LAN: DVD Sprache auswählen
TV/RADIO: TV / Radio Modus (DVB-S/T/C)
FAV: Favoriten Liste öffnen
SLEEP: Automatische Ausschaltung Aktivieren
FERNBEDIENUNG
DISP: Zeigt Displayinformationen an
INPUT: Eingangsquellen aufrufen
NAVIGATIONSTASTEN:
▲ HOCH
▼ RUNTER
◄ LINKS
► RECHTS
OK: Menü eingaben bestätigen
MENÜ: Menü Einstellungen öffnen.
EXIT: Menü Einstellungen schließen
VOL (+ / -): Lauter / Leiser
EPG: Zeigt Programm und
Sendungsinformationen an
CH.L: Programmliste öffnen
CH ▲ / ▼: Programm vor und zurückschalten
ZIFFERNTASTEN (0-9): Programm Nummer
eingeben
-/--: Ziffernanzahl bei Programmwahl anpassen
: Zum Letzen Sender zurückkehren
PICTURE: Bild Modi durchschalten
ASPECT: Seitenverhältnis ändern
SOUND: Ton Modi durchschalten
COMMON INTERFACE / CI - STECKPLATZ
Dieser Fernseher ist mit einem CI+ Steckplatz ausgestattet und unterstützt folgende digitale
Standards: DVB-T/T2HD, DVB-S/S2 und DVB-C
Common Interface / Steckplatz
Der CI-Steckplatz (CI+) wurde entworfen, um Conditional-Access-Module (CAM) und Smart Cards
anzunehmen und damit auf den Pay- TV und andere Dienste zugreifen zu können. Kontaktieren Sie
Ihren Pay- TV Dienstleister, um mehr Informationen über Module und Abonnements zu erhalten.
Hinweis: Conditional -Access-Module und Smart Cards werden separat verkauft.
Hinweis! Schalten Sie Ihren Fernseher aus, bevor Sie Module in den CI Slot stecken.
Schieben Sie danach die Smart Card in das Modul.
1. Schalten Sie den Fernseher ein und
vergewissern Sie sich, dass als Quelle DTV
ausgewählt ist.
2. Wenn das CAM erkannt wird, wird
folgender Schriftzug auf dem Bildschirm
angezeigt: „CI-Modul eingelegt“. Warten Sie ein paar Sekunden, bis die Karte aktiviert ist.
3. Wählen Sie nun das gewünschte Pay-TV-Programm aus.
4. Es werden detaillierte Informationen über der genutzten Smart Card angezeigt.
5. Drücken Sie die Taste [OK], um das CI Menü aufzurufen. Im Handbuch des Moduls finden
Sie Details zu den Einstellungen.
6. Wenn das Modul entfernt wird, wird folgender Schriftzug auf dem Bildschirm angezeigt: „CI-
Modul entfernt“.
English
German
CI+ Slot
CI+ Steckplatz
CAM
CAM
Smart Card
Smart Card
TV EINSCHALTEN / AUSSCHALTEN
Vergewissern Sie sich das das Netzkabel gesteckt ist und der Kippschalter betätigt ist.
Schalten Sie das Gerät über die [POWER] Taste (ROTE Taste ob links auf der
Fernbedienung) am Gerät oder der Fernbedienung ein.
Hinweis:
Das Gerät besitzt einen Kippschalter mit dem das Gerät komplett stromlos geschaltet werden kann.
Um das Gerät in Betrieb zu nehmen vergewissern Sie sich das der Kippschalter auf Ein steht.
ERSTINSTALLATION
1. Drücken Sie am Gerät oder der Fernbedienung die Taste [POWER] um das Gerät
einzuschalten.
2. Drücken Sie die Taste [▲▼] um dem Menü zu navigieren.
3. Drücken Sie die Taste [◄►] um die Menüeinstellungen zu ändern.
Wählen Sie die Menüsprache; das
Land und den Aufstellungsort aus.
4. Mit der Taste [OK] wird die Eingabe bestätigt und Sie gelangen in die Tuner Auswahl.
Hinweis:
Haben Sie bei der „Eingangsquelle“
Satellit / DVB-S ausgewählt. Können Sie
nach der Bestätigung die
„Standardsenderliste“ Laden.
Stellen Sie für die DVB-T/C Sendersuche
die „LCN“ Funktion auf „Aus“. Ist die
Einstellung „Ein“ geschaltet verhindert
das das Sortieren der Sender und weist
jedem Sender einen festen
Programmplatz zu.
4. Wählen Sie die Eingangsquelle aus: DVB-C ( Kabel) / Satellit / DVB-T (Antenne).
5. Die Einstellungen können Sie mit den Tasten [▲/▼/◄/►] verändern.
ERSTINSTALLATION
Denn verschiedenen Eingangsquellen stehen folgende Einstellungsmöglichkeiten zur Auswahl:
DVB-C
Empfangsart: DTV / ATV
Suchmodus: Voll / Netzwerksuche
Netzwerk ID: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche gewählt ist.
Frequenz: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche gewählt ist.
Symbol Rate: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche gewählt ist.
Sortiert nach LCN: Ein / Aus (Schalten Sie die Option auf aus da die
Sendersortierung ansonsten nicht funktioniert).
DVB-T
Empfangsart: DTV / ATV
Suchmodus: Der Menüpunkt ist fest.
Netzwerk ID: Der Menüpunkt ist fest.
Frequenz: Der Menüpunkt ist fest.
Symbol Rate: Der Menüpunkt ist fest.
Sortiert nach LCN: Ein / Aus (Schalten Sie die Option auf aus da die
Sendersortierung ansonsten nicht funktioniert).
SATELLIT
Satellit: Wählen Sie den Satelliten aus. Astra 19,2E ist voreingestellt.
Suchmodus: Standard / Blindsuche / Netzwerk
Kanal Art: Alle Kanäle / Freie Kanäle
Programm Art: Alles / DTV / Radio
6. Haben Sie „DVB-C“ oder „DVB-T“ gewählt und die Einstellungen mit der Taste [OK]
bestätigt Startet der Automatische Suchlauf.
7. Ist der Suchlauf abgeschlossen wechselt das Gerät in den TV Modus und die Erstinstallation
ist abgeschlossen.
8. Haben Sie „Satellit“ gewählt und die Einstellungen mit der Taste [OK] bestätigt gelangen Sie
in die Abfrage ob die Standardsenderliste geladen werden soll?
Soll die Standardsenderliste geladen werden?
Haben Sie Satellit als Eingangsquelle gewählt kommt nach der Bestätigung der Einstellungen die
Abfrage ob die Standardsenderliste geladen werden soll. Es wird empfohlen die Einstellung mit
„Ja“ zu bestätigen. Die Senderliste ist für den Deutschen TV Empfang angepasst und vorsortiert
und kann nachträglich weiterbearbeitet werden.
JA: Gehen Sie auf „Ja“ um die Standardsenderliste zu laden.
NEIN: Gehen sie auf „Nein“ um den Sendersuchlauf normal zu starten.
9. Wählen Sie „Ja“ oder „Nein“ und drücken Sie die Taste [OK] um die Eingabe zu bestätigen.
10. Der Suchlauf wird nun gestartet oder die Standardsenderliste geladen. Der Vorgang kann
einige Zeit in Anspruch nehmen.
11. Anschließend wechselt das TV Gerät in den TV Betrieb und die Erst-Installation ist
abgeschlossen.
SENDER MENÜ (DVB-C / T / T2HD)
Sender Menü DVB-C/ T
1. Drücken Sie die Taste [INPUT].
2. Mit den Tasten [▲▼] navigieren Sie in dem Menü.
3. Wählen Sie „DTV“ aus und bestätigen Sie die Eingabe mit der [OK] Taste.
4. Drücken Sie die Taste [MENÜ] und Navigieren Sie zu „Sender“.
5. Bestätigen Sie die Eingabe mit der Taste [OK].
Folgende Menüpunkte stehen im „Sender“ Menü zur Auswahl:
Empfangsquelle / Automatische Sendersuche / Manuelle Analog Suche / Manuelle DVB-T/C
Suche / Kanalliste bearbeiten / Signalinformation / CI Informationen / 5V Aktivantenne
1. In dem Sender Menü navigieren Sie mit den Tasten [▲▼]
2. Mit den Tasten [◄►] können Einstellungen vorgenommen werden.
3. Mit der Taste [OK] bestätigen Sie die Eingabe und gelangen zum nächsten Menüpunkt.
4. Mit der Taste [MENÜ] kehren Sie zum letzten Menüpunkt zurück.
5. Mit der Taste [EXIT] verlassen Sie die Menüeinstellungen.
Hinweis:
Schalten Sie die Option „5V Aktivantenne“ im Menü „Sender“ auf „Ein“ wenn die mitgelieferte
Aktivantenne oder eine andere Aktivantenne verwendet wird.
Empfangsquelle:
Wählen Sie zwischen: DVB-T / DVB-C
Automatische Sendersuche:
Ruft das Menü für die Automatische Sendersuche auf.
Manuelle Analog Suche:
Ruft das Menü für die Manuelle Analog Suche auf.
Manuelle DVB-T Suche:
Ruft das Menü für die Manuelle DVB-T/DVB-C Suche auf.
Kanalliste bearbeiten:
Ruft das Menü um die Kanalliste zu bearbeiten auf.
Signalinformation:
Zeigt Sender / Transponder und Signalinformationen an.
CI- Informationen:
Zeigt Informationen vom gesteckten CI Modul und der Smart
Card an.
5V Aktivantenne:
Schalten Sie den 5V Ausgang für Aktivantennen „Ein“ oder „Aus“.
SENDER MENÜ (DVB-C / T / T2HD)
Empfangsquelle
1. Wählen Sie den Menüpunkt Empfangsquelle“ aus und drücken
Sie die [OK] Taste.
2. Wählen Sie mit den Tasten [▲/▼] zwischen „DVB-T“
(Antenne) und „DVB-C“ (Kabel).
3. Drücken Sie die Taste [OK], um die Auswahl zu bestätigen und
auf die „Empfangsquelle“ zu wechseln.
4. Das Gerät kehrt nun in „Sender“ Menü zurück.
DVB-T: Wählen Sie DVB-T um in das Antennen Einstellungsmenü zu gelangen.
DVB-C: Wählen Sie DVB-C um in das Kabel Einstellungsmenü zu gelangen.
Automatische Sendersuche
1. Wählen Sie den Menüpunkt „Automatische
Sendersuche“ aus und drücken Sie die [OK]
Taste.
2. Mit den Tasten [▲▼◄►] wählen Sie die
verschiedenen Einstellungsmöglichkeiten aus.
3. Bestätigen Sie die Eingabe mit der Taste [OK].
4. Der Suchlauf beginnt.
5. Um den Sendersuchlauf zu unterbrechen drücken
Sie die Taste [EXIT].
6. Folgende Einstellungsmöglichkeiten und
Menüpunkte stehen zur Auswahl:
DVB-C Automatische Sendersuche
Empfangsart: DTV / ATV
Suchmodus: Voll / Netzwerksuche
Netzwerk ID: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche gewählt ist.
Frequenz: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche gewählt ist.
Symbol Rate: Der Menüpunkt ist nur aktiv, wenn Netzwerksuche gewählt ist.
Sortiert nach LCN: Ein / Aus (Schalten Sie die Option auf aus da die
Sendersortierung ansonsten nicht funktioniert).
DVB-T Automatische Sendersuche
Empfangsart: DTV / ATV
Suchmodus: Der Menüpunkt ist fest.
Netzwerk ID: Der Menüpunkt ist fest.
Frequenz: Der Menüpunkt ist fest.
Symbol Rate: Der Menüpunkt ist fest.
Sortiert nach LCN: Ein / Aus (Schalten Sie die Option auf aus da die
Sendersortierung ansonsten nicht funktioniert).
SENDER MENÜ (DVB-C / T / T2HD)
Hinweis:
Die Einstellungen Netzwerk ID / Frequenz / Symbol (ks/s) stehen nur bei DVB-C zur
Verfügung.
Die manuelle Eingabe wird nur erfahren Nutzer empfohlen.
Manuelle Analog Suche
1. Wählen Sie den Menüpunkt „Manuelle Analog Suche“ aus und drücken Sie die [OK] Taste.
2. Mit den Tasten [▲▼◄►] wählen Sie die verschiedenen Einstellungsmöglichkeiten aus.
3. Navigieren Sie zu „Suche“ und drücken Sie die [OK] Taste um die Einstellungen zu
bestätigen und den Suchlauf zu starten.
Aktueller Sender:
Wählen Sie den Sender der angepasst werden soll
aus.
Farb System:
PAL / NTSC / SECAM / NTSC-44 / PAL-M / PAL-N /
PAL-60
Audiosystem:
DK / MN / I / BG
Feinabstimmung:
Drücken Sie die Taste [◄/►] um die Feinabstimmung
vor zu nehmen.
AFC:
Ein / Aus
Suche:
Gehen Sie auf „Suche“ und drücken Sie die Taste [OK] um den Suchlauf zu starten.
SENDER MENÜ (DVB-C / T / T2HD)
Manuelle DVB-C/ DVBT (T2HD) Suche
1. Wählen Sie den Menüpunkt „Manuelle DVB-(T/C) Suche“ aus und drücken Sie die [OK]
Taste.
2. Mit den Tasten [▲▼◄►] wählen Sie die verschiedenen Einstellungsmöglichkeiten aus.
3. Bestätigen Sie die Eingabe mit der Taste [OK].
4. Der Suchlauf beginnt.
DVB-T Manuelle Suche
1. Drücken Sie die Tasten [◄►] um die
verschiedenen Frequenz Kanäle auszuwählen.
2. Haben Sie die gewünschte Frequenz gefunden
drücken Sie die Taste [OK], um den Suchlauf
zu starten.
Hinweis:
1. Bei DVB-T zeigt Ihnen der Signalbalken die
Stärke der gewählten Frequenz an.
DVB-C Manuelle Suche
Frequenz:
Geben Sie die Frequenz mit den Tasten [0-9] ein.
Symbol (ks/s):
Geben Sie die Symbolrate mit den Tasten [0-9] ein.
QAM Type:
Wählen Sie den QAM Typ aus: 16 QAM / 32 QAM / 64 QAM / 128 QAM / 256 QAM
Hinweis:
2. Die Einstellung wird nur erfahrenen Anwendern empfohlen.
Kanalliste bearbeiten
1. Wählen Sie den Menüpunkt „Kanalliste bearbeiten“ aus und drücken Sie die [OK] Taste.
2. Mit den Tasten [▲▼] navigieren Sie in dem Menüpunkt.
Hinweis:
Eine genaue Beschreibung finden Sie unter dem Punkt „Kanalliste bearbeiten“.
Signalinformationen
1. Wählen Sie den Menüpunkt „Signalinformation“ aus und drücken Sie die [OK] Taste.
2. Mit der Taste [MENÜ] kehren Sie ins „Sender“ Menü zurück.
3. Mit der Taste [EXIT] schließen Sie die Menüeinblendungen.
Hinweis:
Der Menüpunkt kann nur ausgewählt werden, wenn ein Signal anliegt.
SENDER MENÜ (DVB-C / T / T2HD)
CI-Informationen
Der Menüpunkt gibt Ihnen Informationen zum eingesteckten CI-Modul und der Karte.
1. Wählen Sie den Menüpunkt „CI-Information“ aus und drücken Sie die [OK] Taste.
2. Mit den Tasten [▲▼◄►] wählen Sie die verschiedenen Menüpunkte aus.
3. Bestätigen Sie die Eingabe mit der Taste [OK].
4. Um das Menü zu verlassen drücken Sie die Taste [EXIT].
Hinweis:
Die folgenden Empfangsarten werden unterstützt: DVB-C, DVB-T/T2HD, DVB-S/S2.
5V Aktivantenne
1. Mit den Tasten [◄►] können Sie die Einstellung „Ein“ oder „Aus“ schalten.
2. Schalten Sie den Menüpunkt auf „Ein“ um die 5V Versorgungsspannung für Aktivantennen
zu aktivieren.
3. Für passiv Antennen schalten Sie die Einstellung auf aus.
Hinweis:
Bitte beachten Sie die Angaben Ihrer DVB-T Antenne.
SENDER MENÜ (SATELLIT)
Sender Menü Satellit
1. Drücken Sie die Taste [INPUT].
2. Mit den Tasten [▲▼] navigieren Sie in dem Menü.
3. Wählen Sie „Satellit“ aus und bestätigen Sie die Eingabe mit der [OK] Taste.
4. Drücken Sie die Taste [MENÜ] und Navigieren Sie zu „Sender“.
5. Bestätigen Sie die Eingabe mit der Taste [OK].
6. Folgende Menüpunkte stehen im „Sender“ Menü zur Auswahl:
Automatische Sendersuche / Kanalliste bearbeiten / Signalinformation
/ CI Information / Sat-Konfiguration
SENDER MENÜ (SATELLIT)
Automatische Sendersuche
1. Wählen Sie den Menüpunkt „Automatische Sendersuche“ aus und drücken Sie die [OK]
Taste.
2. Mit den Tasten [▲▼◄►] wählen Sie die verschiedenen Einstellungsmöglichkeiten aus.
3. Bestätigen Sie die Eingabe mit der Taste [OK].
4. Der Suchlauf beginnt.
5. Um den Sendersuchlauf zu unterbrechen drücken Sie die Taste [EXIT].
6. Folgende Einstellungsmöglichkeiten und Menüpunkte stehen zur Auswahl:
Land: Wählen Sie das Land aus.
Satellit: Wählen Sie den Satelliten aus. Astra 19.2E ist als Standard
eingestellt.
Suchmodus: Standard / Blindsuche / Netzwerksuche
Kanal Art: Alle Kanäle / Freie Kanäle
Programm Art: Alles / DTV / Radio
Kanalliste bearbeiten
1. Wählen Sie den Menüpunkt „Kanalliste bearbeiten“ aus und drücken Sie die [OK] Taste.
2. Mit den Tasten [▲▼] navigieren Sie in dem Menüpunkt.
Hinweis:
Eine genaue Beschreibung finden Sie unter dem Punkt „Kanalliste bearbeiten“.
Signalinformationen
1. Wählen Sie den Menüpunkt „Signalinformation“ aus und drücken Sie die [OK] Taste.
2. Mit der Taste [MENÜ] kehren Sie ins „Sender“ Menü zurück.
3. Mit der Taste [EXIT] schließen Sie die Menüeinblendungen.
Hinweis:
Der Menüpunkt kann nur ausgewählt werden, wenn ein Signal anliegt.
CI-Information
Der Menüpunkt gibt Ihnen Informationen zum eingesteckten CI-Modul und der Karte.
1. Wählen Sie den Menüpunkt „CI-Information“ aus und drücken Sie die [OK] Taste.
2. Mit den Tasten [▲▼◄►] wählen Sie die verschiedenen Menüpunkte aus.
3. Bestätigen Sie die Eingabe mit der Taste [OK].
4. Um das Menü zu verlassen drücken Sie die Taste [EXIT].
Hinweis:
Die folgenden Empfangsarten werden unterstützt: DVB-C, DVB-T/T2HD, DVB-S/S2.
SENDER MENÜ (SATELLIT)
Sat-Konfiguration
1. Wählen Sie den Menüpunkt „Sat-Konfiguration“ aus und drücken Sie die [OK] Taste.
2. Mit den Tasten [▲▼◄►] navigieren Sie in dem Menü.
3. Mit der Taste [MENÜ] kehren Sie ins „Sender“ Menü zurück.
4. Mit der Taste [EXIT] schließen Sie die Menüeinblendungen.
In dem Menü „Sat-Konfiguration“ haben Sie drei Menüspalten zu Auswahl.
In der Satelliten- und Transponder Liste sehen
Sie eine Auflistung aller Satelliten und den
dazugehörigen Transpondern.
In der Rechten spalte finden Sie die LNB
Einstellungen.
5. Folgende Möglichkeiten Satelliten und
Transponder zu bearbeiten stehen im „Sat-
Konfigurations“ Menü zur Auswahl:
Löschen (rot) / Bearbeiten (grün) / Neu (gelb) / Suche (blau)
Löschen [Rot]:
1. Wählen Sie einen Satelliten oder Transponder
der gelöscht werden soll mit den Tasten
[▲▼◄►] aus.
2. Drücken Sie die [OK] Taste um den Satelliten
oder Transponder zu markieren.
3. Drücken Sie die [ROTE] Taste um den
ausgewählten Satelliten / Transponder zu
löschen.
4. Eine Sicherheitsabfrage erschein.
[OK]: Drücken Sie die Taste [OK] um das Löschen zu bestätigen.
[EXIT]: Drücken Sie die Taste [EXIT] um das Löschen abzubrechen.
5. Wiederholen Sie die Schritte 1-4 bis alle nicht erwünschten Satelliten oder Transponder
gelöscht sind.
SENDER MENÜ (SATELLIT)
Bearbeiten [Grün]:
1. Wählen Sie einen Satelliten oder Transponder den Sie bearbeiten möchten mit den Tasten
[▲▼◄►] aus.
2. Drücken Sie die [OK] Taste um den Satelliten oder Transponder zu markieren.
3. Drücken Sie die [Grüne] Taste um in die Satelliten und Transponder Einstellungen zu
gelangen.
4. Drücken Sie die [OK] Taste, wenn Sie alle Einstellungen getroffen haben und die Einstellung
übernehmen möchten.
5. Mit der Taste [EXIT] unterbrechen Sie die Eingabe.
6. Die folgenden Einstellungen für das Bearbeiten von Satelliten und Transpondern stehen zur
Verfügung.
Satelliten Bearbeiten:
Satelliten Name: Bearbeiten Sie den Namen des Satelliten.
Längengrad Richtung: Wählen Sie zwischen: „Ost / West“
Längengrad Winkel: Geben Sie einen neuen Längengrad Winkel ein.
Band: Wählen Sie zwischen: „Ku / C“
Transponder Bearbeiten:
Frequenz: Geben Sie eine neue Frequenz ein.
Symbol (ks/s): Geben Sie eine neue Symbol Rate ein.
Polarität: H (Horizontal) / V (Vertikal)
Neu [Gelb]
1. Drücken Sie in der Transponder- oder Satelliten
Liste die [Gelbe] Taste um einen Satelliten oder
Transponder Manuell hinzuzufügen.
2. Drücken Sie die [OK] Taste, wenn alle Einstellungen
getroffen sind um die Einstellung zu übernehmen.
3. Die folgenden Einstellungen für das hinzufügen
neuer Satelliten oder Transponder stehen zur Verfügung.
Satelliten Hinzufügen:
Satelliten Name: Bearbeiten Sie den Namen des Satelliten.
Längengrad Richtung: Ost / West
Längengrad Winkel: Geben Sie einen neuen Längengrad Winkel ein.
Band: Ku / C
SENDER MENÜ (SATELLIT)
Transponder Hinzufügen:
Frequenz: Geben Sie eine neue
Frequenz ein.
Symbol (ks/s): Geben Sie eine neue
Symbolrate ein.
Polarität: H (Horizontal) / V
(Vertikal)Suche [Blau]:
1. Wählen Sie mit den Tasten [▲▼◄►] einen Satelliten
oder Transponder aus mit dem Sie einen Suchlauf durchführen möchten.
2. Drücken Sie die Taste [OK] um den Satelliten oder
Transponder zu markieren.
3. Ein ROTER harken markiert die Auswahl.
4. Drücken Sie jetzt die [Blaue] Taste um die Suchlauf
Einstellungen zu öffnen.
5. Drücken Sie die Taste [OK] wenn alle Einstellungen
getroffen sind um den Suchlauf zu starten.
6. Die folgenden Einstellungsmöglichkeiten stehen zur
Verfügung:
Suchmodus: Standard / Blindsuche / Netzwerk / FastScan
Kanal Art: Alle Kanäle / Freie Kanäle /
Programm Art: Alles / DTV / Radio
Hinweis:
Die gefundenen Sender werden am Ende der Liste angehangen.
LNB EINSTELLUNGEN
Die rechts im Menü befindenden LNB
Einstellungen müssen in der Regel nicht
verändert werden und werden nur benötigt für
Multischalter Konfigurationen oder wenn eine
Motorisierte SAT Anlage ohne eigene
Steuereinheit verwendet wird. Die folgenden
Einstellungsmöglichkeiten sollten nur durch
erfahrene Personen oder durch Fachpersonal
verändert werden.
LNB EINSTELLUNGEN
1. Mit den Tasten [▲▼] navigieren Sie in dem Menü..
2. Mit den Tasten [◄►] verändern Sie die Einstellungen.
3. Mit der Taste [OK] Bestätigen Sie die Eingabe.
4. Mit der Taste [MENÜ] kehren Sie in das vorherige Menü zurück.
5. Mit der Taste [EXIT] schließen Sie die Menüeinblendung.
6. Die folgenden Einstellungen stehen Ihnen in dem Menü zur Verfügung:
LNB Typ: 9750/10600, 9750/10750, 5150/5750, 05150, 05750, 09750,
10600, 10750, 11300, 11475, User Single, User Dual, Unicable
LNB Versorgung: 13/18V, 13V, 18V, Aus
22KHz: Auto, Aus, Ein
Toneburst: Kein, BurstA, BurstB
DISEqC 1.0: Kein, LNB1, LNB2, LNB3, LNB4
DISEqC 1.1: Kein, LNB1 – LNB16
Motor: None, DISEqC 1.2, DISEqC 1.3
FASTSCAN
FastScan ist ein Anbieter basierender Suchlauf mit Automatischer Aktualisierung der Senderdaten.
1. Drücken Sie die [MENÜ] Taste und navigieren Sie mit den Tasten [▲▼◄►] auf „Sender“.
2. Drücken Sie die [OK] Taste und navigieren Sie mit den Tasten [▲▼] zu
„Sat-Konfiguration“.
3. Bestätigen Sie die Eingabe mit der [OK] Taste.
4. Wählen Sie mit den [▲▼◄►] Tasten einen Satelliten aus.
5. Drücken Sie die [OK] Taste um den Satelliten zu markieren.
6. Drücken Sie die [BLAUE] Taste um in die Suchlauf Einstellung zu gelangen.
7. Wählen Sie beim „Suchmodus“ „FastScan“ aus und drücken Sie die [OK] Taste.
8. Wählen Sie mit den Tasten [◄►] einen FastScan Anbieter aus.
9. Drücken Sie anschließend die [OK] Taste um die Einstellung zu bestätigen und den Suchlauf
zu starten.
KANALLISTE BEARBEITEN
1. Drücken Sie die Taste [MENÜ] und Navigieren Sie mit den Tasten [▲▼◄►] zu „Sender“.
2. Bestätigen Sie mit der [OK] Taste.
3. Navigieren Sie mit den Tasten [▲▼] zu „Kanalliste bearbeiten“.
4. Bestätigen Sie mit der [OK] Taste.
5. Mit den Tasten [▲▼] navigieren Sie in dem Menü.
6. Folgende Möglichkeiten die Senderliste zu bearbeiten stehen Ihnen zur Verfügung.
Löschen [ROT] / Bewegen [GELB] / Überspringen [BLAU] / Favoriten [FAV]
Löschen [ROT]:
1. Wählen Sie einen Sender der gelöscht werden
soll mit den Tasten [▲▼] aus.
2. Drücken Sie die [ROTE] Taste um den Sender zu
löschen.
3. Die Nachfolgenden Sender rutschen die Liste
hinauf.
4. Wiederholen Sie die Schritte 1 - 2 bis alle nicht
erwünschten Sender gelöscht sind.
Bewegen [GELB]:
1. Wählen Sie einen Sender der verschoben werden
soll mit den Tasten [▲▼] aus.
1. Drücken Sie die [GELBE] Taste um den
ausgewählten Sender zu markieren.
2. Drücken Sie die Taste [▲▼], um den Sender
hoch oder runter zu bewegen.
3. Drücken Sie die [OK] Taste um den Sender auf den gewünschten Sendeplatz abzulegen.
4. Wiederholen Sie die Schritte 1-3 bis die gewünschte Sender Reihenfolge erreicht ist.
Überspringen [BLAU]:
1. Wählen Sie einen Sender der übersprungen werden soll mit den Tasten [▲▼] aus.
2. Drücken Sie die [BLAUE] Taste um einen Sender für das Überspringen zu markieren.
3. Ein Symbol zeigt an das ein Sender beim Umschalten Überspringen wird.
4. Um einen Sender nicht mehr zu überspringen wählen Sie einen Sender der markiert ist aus
und drücken Sie die [BLAUE] Taste.
5. Das Symbol verschwindet.
6. Der Sender wird nun nicht mehr übersprungen.
KANALLISTE BEARBEITEN
Favoriten [FAV]:
1. Wählen Sie einen Sender der zur Favoriten Liste hinzugefügt werden soll mit den Tasten
[▲▼] aus.
2. Drücken Sie die Taste [FAV], um einen Sender der Favoriten Liste hinzuzufügen.
3. Der Sender wird mit einem Symbol markiert.
4. Soll ein Sender aus der Favoriten Liste entfernt werden, wählen Sie einen Sender der als
Favorit markiert ist aus und drücken Sie die [FAV] Taste.
5. Das Symbol verschwindet und der Sender ist aus der Favoriten Liste entfernt.
Favoriten Liste öffnen:
1. Drücken Sie im DTV oder Satelliten Modus die [FAV] Taste, um die Favoriten Liste zu öffnen.
2. Wählen Sie einen Sender mit der Taste [▲▼] aus.
3. Drücken Sie die Taste [OK], um auf den gewünschten Sender umzuschalten.
4. Drücken Sie die Taste [EXIT] um die Favoriten Liste zu verlassen.
EPG
1. Drücken Sie die Taste [EPG] auf der Fernbedienung, um das EPG Menü zu öffnen.
2. Navigieren Sie im Menü mit den Tasten [▲▼◄►].
3. Im EPG Menü werden die Sender und die Sendungen mit Start und Endzeit angezeigt. Die
Informationen werden bis zu 7 Tage in der Zukunft angezeigt.
Hinweis:
Auf die angezeigten Informationen hat die Firma UltraMedia GmbH & Co. Handels KG keinen
Einfluss. Die angegebenen Informationen kommen direkt von den Sendeanstalten.
EPG steht nur für DVB-S / T / C zur Verfügung.
BILD MENÜ
1. Drücken Sie die Taste [MENÜ].
2. Mit den Tasten [▲▼◄►] navigieren
Sie zu dem Menüpunkt „BILD“.
3. Drücken Sie die Taste [OK].
4. In dem Menü navigieren Sie mit den
Tasten [▲▼].
5. Mit den Tasten [◄►] verändern Sie
die Einstellungen.
6. Mit der Taste [OK] bestätigen Sie die
Eingabe.
7. Mit der Taste [MENÜ] kehren Sie in
das vorherige Menü zurück.
8. Mit der Taste [EXIT] schließen Sie
die Menüeinblendung.
9. Die folgenden Einstellungen stehen
Ihnen in dem Menü zur Verfügung.
Bildeinstellung: Standard, Dynamisch, Persönlich, Mild
Kontrast: Reguliert die Differenz zwischen den hellsten und Dunkelsten
Bereichen des Bildes
Helligkeit: Reguliert die Gesamthelligkeit des Bildes.
Farbe: Reguliert die Farbe.
Schärfe: Stellen Sie den Schärfe Wert des TV Gerätes ein.
Farbton: Farbton Einstellen (nur, wenn ein NTSC Signal anliegt)
Farbtemperatur: Warm, Kalt, Normal:
Bildformat: Automatisch, 4:3, 16:9, Zoom1, Zoom 2.
Rauschunterdrückung: Niedrig, Mittel, Hoch, Aus.
PC Einstellungen: Der Menüpunkt in nur aktiv wenn ein PC über den VGA
Eingang Angeschlossen ist.
Dyn. Kontrast: Ein, Aus
Gesichtsfarbe: Passen Sie die Stärke der Gesichtsfarben Ihrem Empfinden an.
Hinweis:
Die Menüpunkte „Kontrast / Helligkeit / Farbe / Schärfe“ stehen nur in der
„Bildeinstellung“ „Persönlich“ zur Verfügung.
Der Menüpunkt „Farbton“ steht nur zur Auswahl, wenn ein NTSC Signal anliegt.
TON MENÜ
1. Drücken Sie die Taste [MENÜ].
2. Mit den Tasten [▲▼◄►] navigieren Sie zu dem Menüpunkt „TON“.
3. Drücken Sie die Taste [OK].
4. In dem Menü navigieren Sie mit
den Tasten [▲▼].
5. Mit den Tasten [◄►] verändern
Sie die Einstellungen.
6. Mit der Taste [OK] bestätigen Sie
die Eingabe.
7. Mit der Taste [MENÜ] kehren Sie in
das vorherige Menü zurück.
8. Mit der Taste [EXIT] schließen Sie
die Menüeinblendung.
9. Die folgenden Einstellungen stehen
Ihnen in dem Menü zur Verfügung.
Hinweis:
Höhen und Bässe sind nur im Ton Profil „PERSÖNLICH“ verfügbar.
Ist ein Audio Gerät in die Kopfhörerbuchse gesteckt werden die integrierten Lautsprecher
stumm geschaltet.
Ton Profil: Standard, Musik, Film, Sport, Persönlich
Höhen: Verändern Sie den Wert um die Höhen Ihrem Hörempfinden
anzupassen.
Bässe: Verändern Sie den Wert um die Bässe Ihrem Hörempfinden
anzupassen.
Balance: Reguliert die Audioausgabe des linken oder des rechten
Lautsprechers. Der linke oder rechte Lautsprecher kann auch
kompl. abgeschaltet werden.
Autom. Lautstärke: Ein, Aus.
Surround Sound: Ein, Aus.
SPDIF-Modus: Auto, PCM
Hörfilm: Ein, Aus (Hörfilm Pegel einstellen)
Loading...
