Reflexion LDD2017 User manual [de]

LDD2017

BEDIENUNGSANLEITUNG

Design und Spezifikation können ohne vorherige Ankündigung geändert werden.

Inhaltsverzeichnis

Standfuss montieren

Wichtige Sicherheitsanweisungen

Mitgeliefertes Zubehör

Funktionsübersicht

Fernbedienung

Common interface /CI-Steckplatz

Standfuss montieren

Ziehen Sie die mitgelieferten Schrauben
fest, um den TV-Ständer zu befestigen.

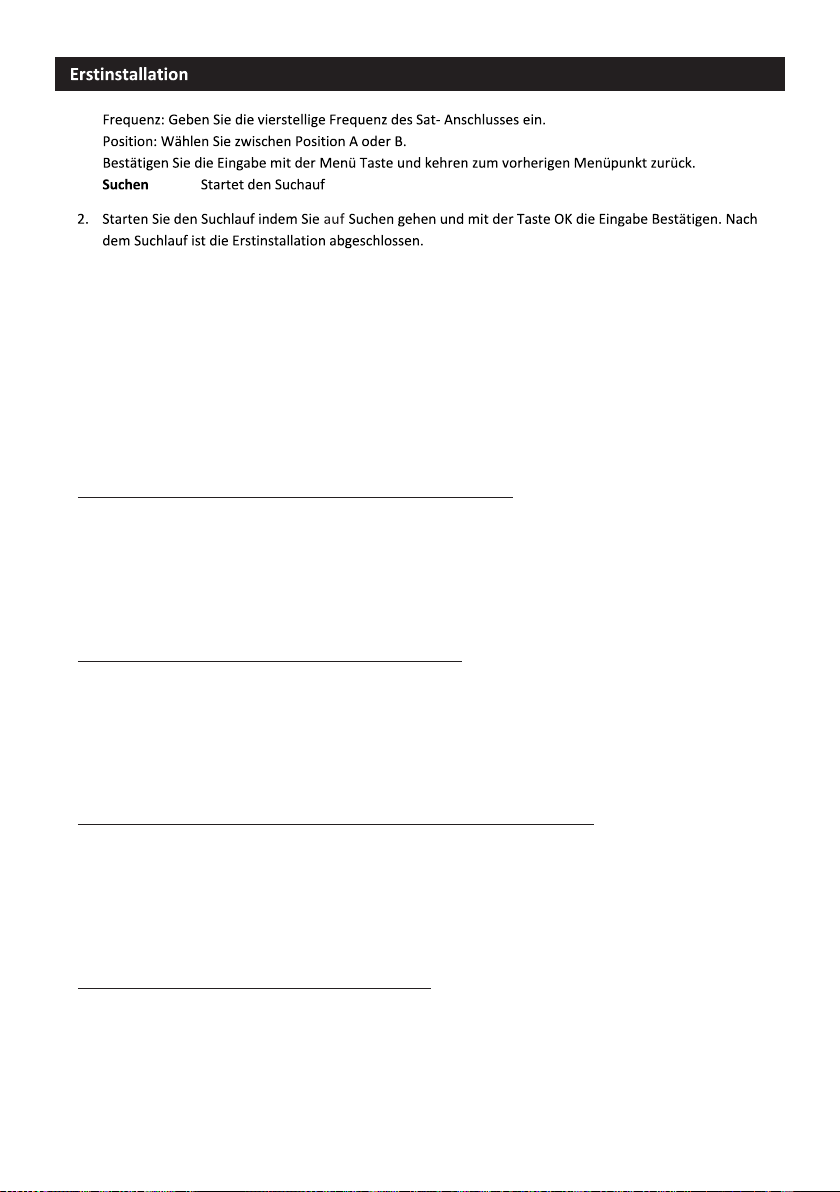

Menü Bedienung

6

7

8

10

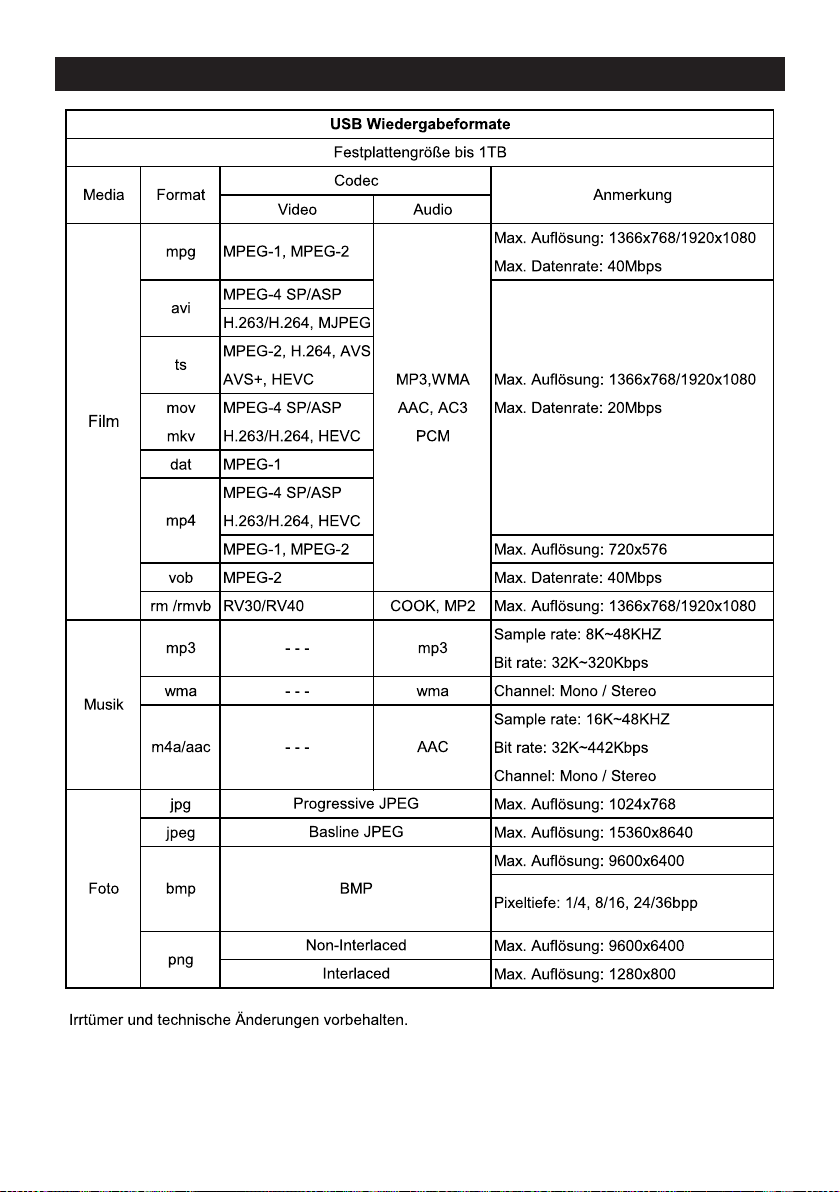

Medien Wiedergabe

DVD Setup

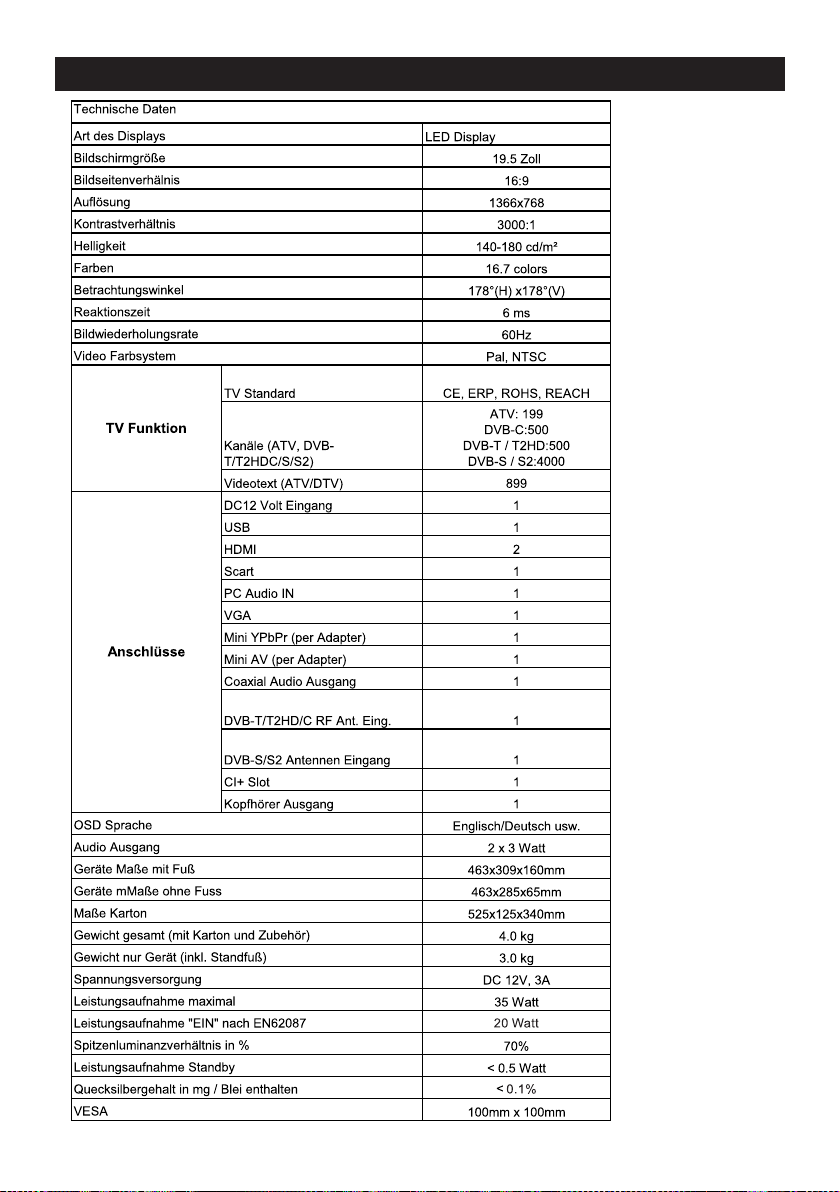

Spezifikation

Fehlerbehebung

Wandmontage des Gerätes

Wenn Sie das Gerät montieren, wenden
Sie sich bitte an einen qualifizierten
Installateur, um weitere Hinweise zur
Halterung und Wandhalterung zu erhalten.

Montage Spezifikation: 100x100mm

11

13

22

24

25

26

3 Schrauben 4x12

(Im Lieferumfang enthalten)

Warnung

Die Schrauben vom TV Fuss nicht überdrehen und keine Schraube vergessen da
ansonsten ein sicherer Stand nicht gewährleistet werden kann.

Beim Zusammenbau und abbauen des TV fußes bitte die Hände zur Hilfe nehmen,
damit das Gerät nicht fällt und es zu verletzungen kommt.

Nach dem der Fuß an dem Gerät montiert wurde bitte darauf achten das die Schrauben
fest angezogen sind.
Wenn dies nicht der Fall ist, kann dies dazu führen, dass der Fernseher kippt oder
beschädigt wird.

1

234

5

eben

wo keine Objekte in die Bildfäche ragen oder drücken. Dies kann zu
Beschädigungen oder zerbrechen der Bildfäche führen. Bitte achten
Sie darauf das keine Gegenstände in die Belüftungsöffnungen ragen
bzw. verdecken.

Mitgeliefertes Zubehör

Überprüfen Sie das mitgelieferte Zubehör vor der Installation.
Bei fehlenden oder beschädigten Zubehör wenden Sie sich bitte unverzüglich an den Händler.

Fernbedienung x1
Adapter x1

Die Art des Netzsteckers kann für einige Länder unterschiedlich sein.
Bitte lagern Sie die nicht verwendeten Schrauben.

AAA Batterien x2
Mini YPBPR Kabel x1

Bedienungsanleitung x1
Mini AC Kabel x1

6

KFZ-Anschlusskabel x1

Produktbeschreibung

Tasten am Gerät

Tasten

INPUT

PLAY

EJECT

Rückseite

Beschreibung

Drücken Sie die Taste um den TV ein oder in Standby zu schalten.

Drücken Sie die Taste um die Sender durch zu schalten oder um durchs Menü zu navigerien.

Drücken Sie die Tasten um die Lautstärke zu verändern oder Menüeinstellungen zu verändern.

Drücken Sie die Taste um das Gerätemenü zu öffnen.

Drücken Sie die Taste um das "Signalquellen Menü" zu öffnen.

PLAY/PAUSE im DVD Modus.

Drücken Sie die Taste um die Disc aus zu werfen oder ein zu ziehen im DVD Modus.

FunktionAnschluss

COAXIAL

HDMI

VGA

PC
AUDIO

RF

Mini
YPbPr

Mini AV

Beschreibung

Digitaler Audioausgang zum Anschluss externer Audioquellen z.B AV Receiver.

Anschluss eines externen Gerätes an das TV Gerät.

VGA(PC IN)Eingang

Anschluss für einen PC.

PC / HDMI Analog Audioeingang

Anschließen an Geräte mit HDMI-DVI-Anschluss (PC mit Audioausgang).

Antenneneingang

Anschluss für den Kabelanschluss oder einer Terestrischen Antennen.
5V für Aktivantennen muss im Menü seperat aktiviert werden.

YPBPR Eingang

Anschluss an Geräte mit Component-Video-Ausgang.

Video und Audio (L / R) Eingang

Audio (L / R) kann als YPBPR Audio Eingang verwendet werden.

USB

SCART

CI

USB Anschluss

Anschluss für Kopfhörer.

SCART-Buchse

Anschluss von Geräten über die Scartbuchse.

Steckplatz für Common Interface

Satelliten eingang

Eingang für Satelliten Anlagen.

7

Fernbedienung

Schalten Sie das Gerät ein oder in den Standby Modus.

Schalten Sie den TV Ton Stumm: ein/aus

Zifferntasten

Subtitle/Untertitel

CH/LIST

Direkteingabe von Programmplätzen.

Zurückzukehren zum vorherigen Kanal.

Öffnet den TV-Guide (Digital-TV-Modus).

Schaltet den Untertitel am unteren
Bildschirmrand ein/aus

Schaltet die Audioausgabe von L - R
und Mono - Stereo

Zum Ausschalten des Bildschirms beim Radio hören

Wechseln Sie im Digital-TV Modus zwischen
TV und Radio betrieb.

Ermöglicht es Ihnen, in Menüs auf dem
Bildschirm zu navigieren und die
Systemeinstellungen nach Ihren
Wünschen anzupassen.

Öffnet das OSD Menü
Um alle Menüs zu verlassen
Lautstärke +/­Zeigt die Favoritenliste an

Zeigt die Senderliste an.
Wechseln Sie zu MEDIA (USB) Quelle
Programme durchschalten +/­Um das Singnalquellen Menü anzuzeigen
Durch mehrfachdruck schaltet die Bildmodi durch
Durch mehrfachdruck schaltet die Tonmodi durch

Drücken Sie wiederholt, um den Einschlaf-Timer
zu stellen oder aus zu schalten

Videotext öffnen/ schließen
Zugriff auf DVD-Disc-Menü.

Videotext-Modus: Hält die aktuelle Seite die
angezeigt wird.

Im DVD-Modus drücken, um den A-B-Modus
zu wählen.

Videotext-Modus: Verborgene Texte anzeigen

Im DVD Modus: Wählen Sie den
Lieblings- Titel/Kapitel/Track

Funktionen der Bedienleiste im
Videotext durchschalten.

DVD Modus: Allgemeine Einstellungen aufrufen

Startseite im Videotext aufrufen
Im DVD-Modus drücken, um die Disc auszuwerfen
Im Videotext: Vergrößert die anzeige duch mehrfachdruck.

Im DVD Modus: Schaltet das Bildformat durch

CH/L IST

8
