RedMax HE250F User Manual

Download

OWNER/OPERATOR MANUAL MODE D’EMPLOI MANUAL DE INSTRUCCIONES

STICK EDGERS

COUPE-BORDURES CORTACÉSPEDES

848-A4A-93A1 (805)

HE250F

APPLICABLE SERIAL NUMBERS :

DRIVE UNIT 70200101 and up ENGINE UNIT 70200101 and up

NUMEROS DE SERIE APPLICABLES :

BOITE DE COMMANDES 70200101 et au-delà MOTEUR 70200101 et au-delà

NÚMEROS DE SERIE APLICABLES:

UNIDAD DE ACCIONAMIENTO 70200101 y superior UNIDAD DE MOTOR 70200101 y superior

WARNING

The engine exhaust from this product contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm.

WARNING

ADVERTENCIA

AVERTISSEMENT

ADVERTENCIA

Before using our products, please read this manual carefully to understand the proper use of your unit.

Los gases de escape del motor de este producto contienen sustancias químicas conocidas por el Estado de California como causantes de cáncer, malformaciones en recién nacidos y otros problemas de reproducción.

Les échappements du moteur de ce produit contiennent des produits chimiques connus par l’Etat de Californie comme étant responsables de cancers, d’anomalies congénitales et d’autres atteintes à l’appareil reproducteur.

Antes de usar nuestros productos, lea detenidamente este manual a fin de familiarizarse con el uso correcto de este aparato.

Avant d’utiliser cette

produit

, veuillez lire attentivement ce manuel afin de bien comprendre le bon fonctionnement de cet appareil.

SAFETY FIRST

Instructions contained in warnings within this manual marked with a symbol concern critical points which must be taken into consideration to prevent possible serious bodily injury, and for this reason you are requested to read all such instructions carefully and follow them without fail.

■ WARNINGS IN THE MANUAL

This mark indicates instructions which must be followed in order to prevent accidents which could lead to serious bodily injury or death.

This mark indicates instructions which must be followed, or it leads to mechanical failure, breakdown, or damage.

This mark indicates hints or directions useful in the use of the product.

NOTE

1. Parts location………………………………………4

2. Specifications………………………………………4

3. Warning labels on the machine …………………6

4. Symbols on the machine …………………………6

5. For safe operation…………………………………8

6. Set up ……………………………………………18

7. Fuel ………………………………………………20

8. Operation …………………………………………26

9. Maintenance ……………………………………32

10. Storage……………………………………………42

11. Disposal …………………………………………42

12. Troubleshooting guide …………………………44

13. Parts list …………………………………………45

Contents

English

WARNING

IMPORTANT

SECURITE

Les instructions contenues dans les mises en garde de ce mode d’emploi portant le symbole concernent les points critiques qui doivent être pris en considération pour éviter les blessures corporelles graves, c’est pourquoi ces précautions doivent être rigoureusement suivies.

■ DIFFERENTS TYPES D’AVERTISSEMENT DE CE MODE D’EMPLOI

Les instructions repérées par ce symbole doivent être rigoureusement suivies afin d’éviter tout accident pouvant entraîner des blessures corporelles graves ou la mort.

Les instructions repérées par ce symbole doivent être suivies afin d’éviter tout incident mécanique, panne ou endommagement de la coupe-bordures.

Remarques utilisées dans des instructions ou conseils supplémentaires pour l’utilisation de cette coupebordures.

REMARQUE

LA SEGURIDAD PRIMERO

Las instrucciones que aparecen en este manual bajo las advertencias marcadas con el símbolo hacen referencia a puntos críticos que deben tomarse en consideración para evitar posibles lesiones físicas; por esta razón, le solicitamos que lea detenidamente todas estas instrucciones y que las siga estrictamente.

■ ADVERTENCIAS CONTENIDAS EN EL MANUAL

Bajo este símbolo aparecen instrucciones que se deben seguir a fin de evitar accidentes que pueden causar serias lesiones físicas o la muerte.

Bajo este símbolo aparecen instrucciones importantes que se deben seguir; ignorar estas instrucciones puede ocasionar fallos mecánicos, desperfectos o daños.

Este símbolo hace referencia a consejos o indicaciones que son de utilidad para el uso del producto.

NOTA

1. Emplacement des composants...........................5

2. Caracteristiques..................................................5

Etiquettes d’avertissement placées sur la machine

....7

4. Symboles utilises sur la machine........................7

5. Consignes de securite ........................................9

6. Assemblage......................................................19

7. Carburant..........................................................21

8. Fonctionnement................................................27

9. Entretien ...........................................................33

10. Rangement .......................................................43

11. Mise au rebut....................................................43

12. Guide de localisation des pannes.....................44

13. Liste des pièces................................................45

1. Posición de las piezas ........................................5

2. Especificaciones.................................................5

3. Etiqueta de advertencias en la máquina.............7

4. Símbolos presentes en la máquina ....................7

5. Instrucciones de seguridad.................................9

6. Montaje.............................................................19

7. Combustible......................................................21

8. Uso ...................................................................27

9. Mantenimiento ..................................................33

10. Almacenamiento...............................................43

11. Eliminación .......................................................43

12.

Guía de localización y solución de problemas

......

13. Lista de piezas..................................................45

Tables des matieres Contenido

Français Español

AVERTISSEMENT

IMPORTANT

ADVERTENCIA

IMPORTANTE

1. Parts location

English

■ HE250F

Overall size(LxWxH) ··············································································· 71.3 (1810)x11.4 (279)x12.8 (325) in (mm) Dry weight w/o acc. ······················································································································ 13.7 (6.23) lbs (kg) Engine Type·················································································································· Air-cooled 2-stroke gasoline

Model················································································································································· GT25N Displacement ··················································································································· 1.6cu-in (25.4cm

)

Max. output ······························································································ 1.2Hp (0.9kW) at 8500 min

-1

(rpm)

Idle speed······························································································································3000 min

-1

(rpm)

Fuel ··················································································································· Mixture(Gasoline 50 : Oil 1)

·································································································(when using RedMax/ZENOAH genuine oil) Carburetor ··············································································································· Walbro Diaphragm type Spark plug ······························································································································NGK BPMR7A

Fuel tank capacity····························································································································22.3 fl.oz (0.62 ) Transmission···································································································· Centrifugal clutch, Flexible driveshaft Reduction ratio····················································································································································· 1.25 Cutting head rotating direction··················································································· Clockwise (Vew against blade) Durability period·················································································································································50hrs. Blade length ···································································································································7.87 (200) in (mm) Use for ·················································································································································· Lawn edging

Specifications are subject to change without notice.

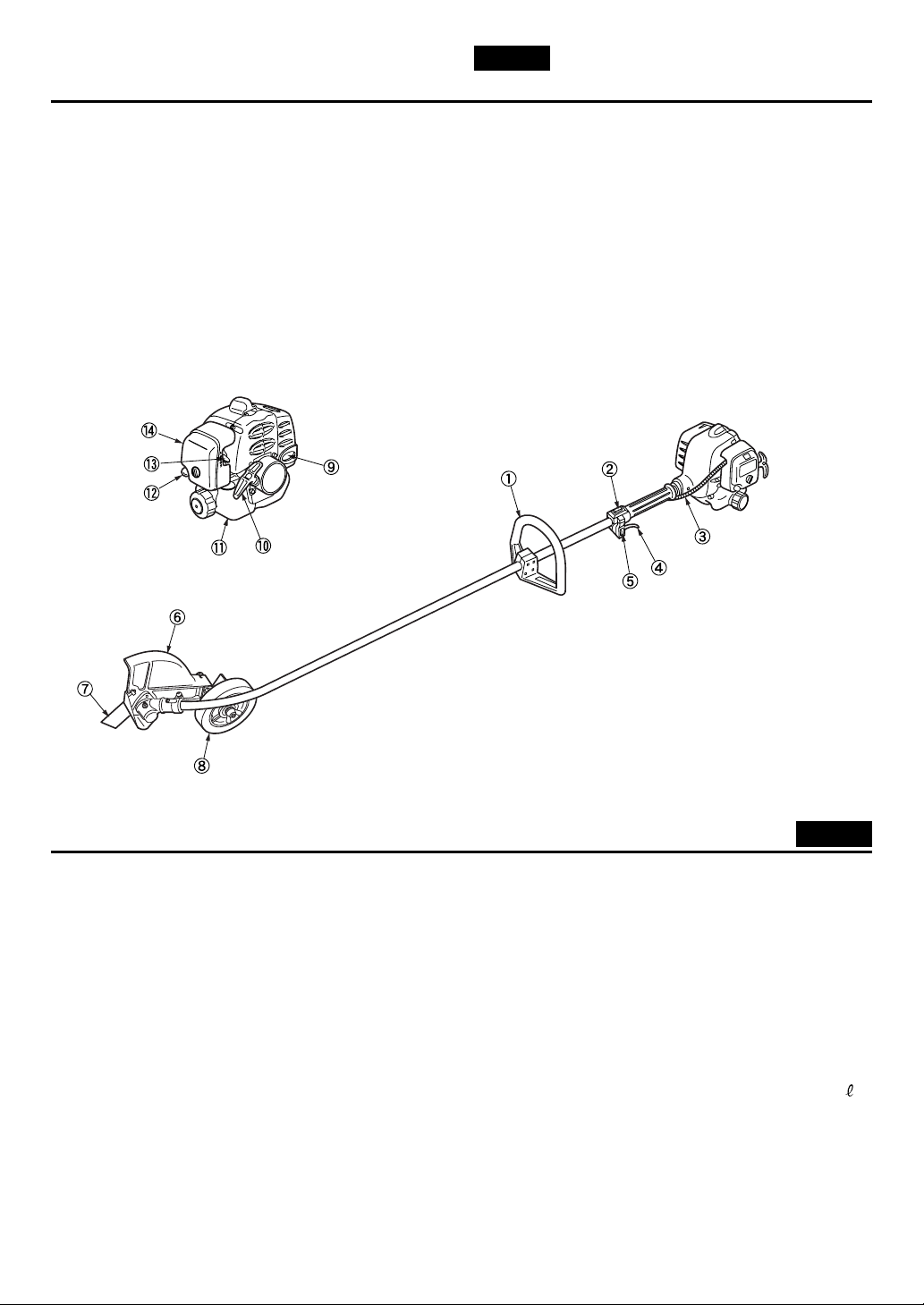

1. Loop handle

2. Ignition switch

3. Throttle cable

4. Throttle lever

5. Throttle set button

6. Blade guard

7. Blade

8. Wheel

9. Spark arrester

10. Starter knob

11. Fuel tank

12. Primer pump

13. Choke lever

14. Air cleaner cover

2. Specifications

1. Emplacement des pieces 1. Situación de las piezas

Français Español

1. Poignée

2. Bouton d’allumage

3. Câble d’accélérateur

4. Levier d’accélération

5. Manette des gaz

6. Garde-lame

7. Lame

8. Roues

9. Pare-étincelles du silencieux

10. Poignée de démarrage

11. Réservoir de carburant

12. Pompe d’amorçage

13. Levier de starter

14. Capot du filtre à air

1. Mango

2. Interruptor de encendido

3. Cable del acelerador

4. Palanca del acelerador

5. Botón de acelerador

6. Protector de la cuchilla

7. Cuchilla

8. Rueda

9. Parachispas

10. Arrancador

11. Tanque de combustible

12. Cebador

13. Palanca del estrangulador

14. Cubierta del filtro de aire

Français

2. Fiche technique

■ HE250F

Dimensions totales (L x L x H) ································································································· 1810 x 279 x 325 mm Poids à sec sans acc. ······································································································································6,23 kg Moteur Type ········································································································· 2 temps à essence refroidi par air

Modèle··············································································································································· GT25N Cylindrée ··········································································································································25.4 cm

Puissance maximale························································································· 1,2 CV (0,9kW) à 8500 t/mn Vitesse de ralenti··························································································································· 3000 t/mn Carburant ····································································································· Mélange (essence 50 : huile 1)

(Lors de l’utilisation de la véritable huile RedMax/ZENOAH) Carburateur················································································································· Walbro à diaphragme Bougie d’allumage ················································································································· NGK BPMR7A

Contenance du réservoir de carburant ············································································································· 0,62 Transmission············································································ Embrayage centrifuge, arbre d’entraînement flexible Rapport de réduction ··········································································································································· 1,25 Sens de rotation de la tête de coupe············································ Sens des aiguilles d’une montre (Vue de la lame) Période de durabilité··································································································································· 50 heures Longueur de lame···········································································································································200 mm Utiliser pour ··············································································································Couper les bordures de pelouse

Ces spécifications peuvent être modifiées sans préavis.

Español

2. Especificaciohes

■ HE250F

Tamaño global (Long x Anch x Alt) ·························································································· 1810 x 279 x 325 mm Peso en seco sin acc. ····································································································································· 6,23 kg Motor Tipo ························································································· Refrigerado por aire / gasolina de 2 tiempos

Modelo ·············································································································································· GT25T Desplazamiento······························································································································· 25,4 cm

Potencia máxima ······························································································ 1,2 Hp (0,9kW) a 7500 rpm Velocidad de marcha en vacío ······································································································ 3000 rpm Combustible ······························································································· Mezcla (Gasolina 50: Aceite 1)

(al utilizar el aceite auténtico de RedMax/ZENOAH) Carburador ··············································································································· Walbro tipo Diafragma Bujía ····································································································································· NGK BPMR7A

Capacidad del depósito de combustible··········································································································· 0,62 Transmisión···························································································· Embrague centrífugo, eje propulsor flexible Relación de reducción ··········································································································································1.25 Dirección de rotación de cabeza cortador··········· Sentido de las agujas del reloj (Vista mirando hacia las cuchillas) Período de duración ·············································································································································50 h Largo del cuchilla············································································································································200 mm Utilizar para ···································································································································Recorte de césped

Especificaciones sujetas a cambios sin previo aviso.

3. Warning labels on the machine

English

(1) Read owner's manual before operating this

machine. (2) Wear head, eye and ear protection. (3) Warning! Danger of kickback. (4) Beware of thrown objects. (5) Warning/Attention (6) Keep all children, bystanders and helpers 15

meters away from the stick edgers.

If warning label peel off or become soiled and impossible to read, you should contact the dealer from which you purchased the product to order new labels and affix them in the required location(s).

Never modify your stick edgers. We won't warrant the machine, if you use the remodeled stick edgers or you don't observe the proper usage written in the manual.

WARNING

For safe operation and maintenance, symbols are carved in relief on the machine. According to these indications, please be careful not to take a mistake.

(a) The port to refuel the "MIX GASOLINE"

Position:

FUEL TANK CAP

(b) The direction A to close the choke

The direction B to open the choke

Position:

AIR CLEANER COVER

IMPORTANT ENGINE INFORMATION

THIS ENGINE CONFORMS TO 2007*1 U.S. EPA REGULATIONS FOR SMALL NONROAD ENGINES. REFER TO OWNER'S MANUAL FOR MAINTENANCE, SPECIFICATIONS AND ADJUSTMENTS.

COMPLIANCE PERIOD : CATEGORY A ENGINE FAMILY : 7HCPS.0254AD ; EM

DISPLACEMENT : 25.4cc

MANUFACTURED :

USE JASO FD OR ISO L-EGD GRADE 50:1 OIL

■ EMISSION CONTROL

An emission control label is located on the engine.

4. Symbols on the machine

*1: The year will be changed every year of manufacturing. *2: The initial number will be changed every year of

manufacturing.

(1)(

)(

)

(50ft)

(5)(

)

IMPORTANT

3. Etiqueta de advertencia en la máquina

3. Etiquettes d’avertissement sur la machine

Français Español

(1) Lire le mode d’emploi avant d’utiliser cette

machine.

(2) Porter un casque de sécurité, des lunettes de

sécurité et un casque antibruit.

(3) Avertissement! Phénomène de rebond

dangereux. (4) Attention aux objets qui volent ou ricochent. (5) Avertissement/Attention (6) Interdire aux enfants ou à toute personne de

s’approcher dans un rayon de 15 mètres de la

coupe-bordures.

Si les étiquettes d’avertissement se décollent, deviennent sales ou impossible à lire, commander de nouvelles étiquettes auprès du revendeur pour les remplacer.

Ne pas modifier la coupe-bordures. La garantie sera annulée si la coupe-bordures a été modifiée ou utilisée de manière non conforme aux instructions de ce mode d’emploi.

AVERTISSEMENT

(1) Lea el manual de instrucciones antes de usar

esta máquina. (2) Use protección para la cabeza, ojos y oídos. (3) ¡Advertencia! Advertencia sobre el peligro de

sacudida. (4) Tenga cuidado con objetos que se disparan y

rebotes. (5) Advertencia/Atención (6) Mantenga a niños, espectadores y ayudantes a

una distancia de 15 metros del cortacéspedes.

Si las etiquetas de advertencia se desprenden o se manchan y se vuelven ilegibles, contacte al distribuidor donde adquirió el producto y solicite nuevas etiquetas. Fije las nuevas etiquetas en las posiciones correspondientes.

Nunca haga ningún tipo de modificación al cortacéspedes. No podemos garantizar la máquina si usted utiliza el cortacéspedes remodelado o si no sigue las instrucciones de uso contenidas en este manual.

ADVERTENCIA

Information du moteur importante

Ce moteur est conforme aux reglements 2007

U.S. EPA pour les petits moteurs du nonroad. Se fererer au manuel de l'utilisateur pour les specifications d'entretien et les reglages.

Période de l'acquiescement : CATEGORY A Type de moteur : 7HCPS.0254AD ; EM

Cylindree du moteur : 25.4cc

FABRIQUE PAR:

Utilise JASO FD ou ISO L-EGD 50:1 Huile

■ MESURES DE LUTTE CONTRE LES EMISSIONS

Une étiquette de mesures de lutte contre les émissions se trouve sur le moteur.

■ CONTROL DE EMISIONES

El motor lleva una etiqueta de control de emisiones.

Des symboles en relief ont été placés sur la machine pour assurer la sécurité à l’usage et faciliter l’entretien. Prendre soin d’observer les indications suivantes afin d’éviter les erreurs.

(a) Emplacement de remplissage du “MELANGE”

Emplacement:

BOUCHON DU RESERVOIR DE CARBURANT

(b) Position A fermée du starter

Position B ouverte du starter

Emplacement:

CAPOT DU FILTRE A AIR

Para el uso y mantenimiento seguro del producto, los símbolos han sido estampados en relieve en la máquina. Siga siempre estas indicaciones, y tenga cuidado de no cometer un error.

(a) Orificio de llenado de “MEZCLA DE GASOLINA”

Posición:

TAPÓN DEL TANQUE DE COMBUSTIBLE

(b) Dirección A de cierre del estrangulador

Dirección B de apertura del estrangulador

Posición:

CUBIERTA DEL FILTRO DE AIRE

Información importante acerca del motor

Este motor cumple con las regulaciones 2007

U.S. EPA para los motors del nonroad pequeños. Consulte el manual del propietario para las

especificaciones y ajustes de mantenimiento.

período de complacencia : CATEGORY A Tipo de motor : 7HCPS.0254AD ; EM

Cilindrada del motor : 25.4cc Fabricado por :

USE JASO FD o ISO L-EGD GRADE 50:1 Aceite

4. Symboles utilises sur la machine 4. Símbolos presentes en la máquina

*1: L'année changera chaque année de la fabrication. *2: Le nombre initial changera chaque année de la

fabrication.

*1: El año cambiará cada año de fabricación. *2: El número inicial cambiará cada año de fabricación.

IMPORTANT

IMPORTANTE

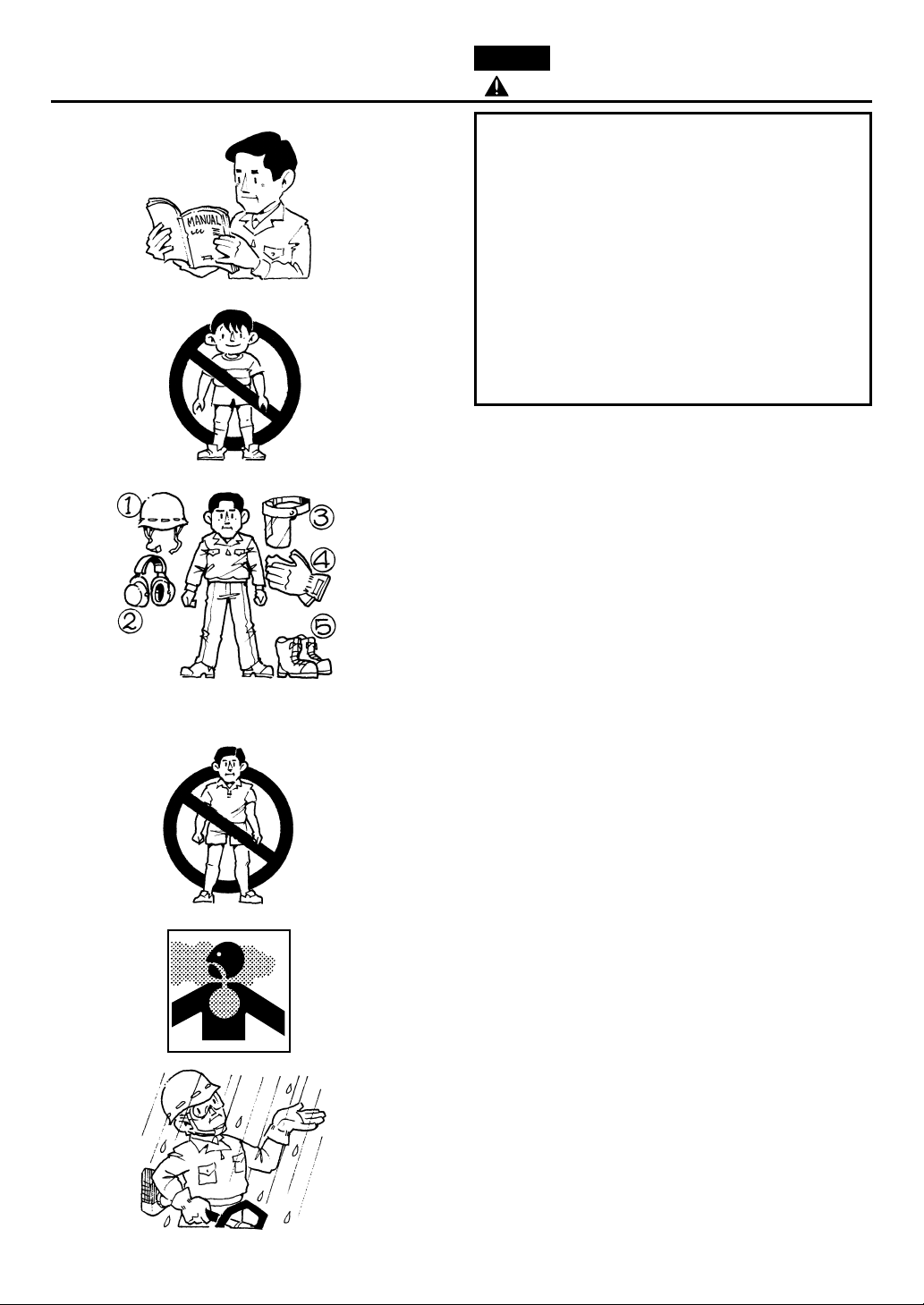

1. Read this manual carefully until you completely understand and follow all safety and operating instructions.

2. Keep this manual handy so that you may refer to it later whenever any questions arise. Also note, if you have any questions which cannot be answered herein, contact the dealer from whom you purchased the product.

3. Always be sure to include this manual when selling, lending, or otherwise transferring the ownership of this product.

4. Never allow children or anyone unable to fully understand the directions given in the manual to use the machine.

■ WORKING CONDITION

1. When using the product, you should wear proper clothing and protective equipment.

(1) Helmet (2) Ear protectors (3) Protection goggles or face protector (4) Thick work gloves (5) Non-slip-sole work boots

2. And you should carry with you.

(1) Attached tools and files (2) Properly reserved fuel (3) Spare blade or nylon string (4) Things to notify your working area (rope, warning

signs) (5) Whistle (for collaboration or emergency) (6) Hatchet or saw (for removal of obstacles)

3. Do not wear loose clothing, jewelry, short trousers, sandals, or go barefoot. Do not wear anything which might be caught by a moving part of the unit. Secure hair so it is above shoulder length.

■ WORKING CIRCUMSTANCE

1. Never start the engine inside a closed room or building. Exhaust gases contain dangerous carbon monoxide.

2. Never use the product,

a. when the ground is slippery or when you can’t

maintain a steady posture.

b. At night, at times of heavy fog, or at any other

times when your field of vision might be limited and it would be difficult to gain a clear view of the working area.

c. During rain storms, during lightning storms, at

times of strong or gale-force winds, or at any

5. For safe operation

English

1. Lea detenidamente este manual hasta comprender cabalmente todas las instrucciones de seguridad y uso.

2. Mantenga este manual a mano para que pueda consultarlo cuando tenga alguna duda. Si tiene cualquier duda que no esté cubierta en este manual, consulte en la tienda donde adquirió el producto.

3. Asegúrese de incluir siempre este manual al vender, prestar o transferir la propiedad de este producto.

4. Nunca permita que niños u otras personas que no sean capaces de comprender cabalmente las instrucciones que se dan en el manual utilicen la máquina.

■ CONDICIONES DE TRABAJO

1.Al utilizar el producto, asegúrese de usar la vestimenta y el equipo de protección adecuados.

(1) Casco (2) Protectores para los oídos (3) Gafas protectoras o protector facial (4) Guantes de trabajo gruesos (5) Botas de trabajo con suela antideslizante

2 Asegúrese de llevar con usted los siguientes

elementos: (1) Herramientas y limas incluidas (2) Combustible de reserva (3) Hoja de repuesto (4) Elementos para marcar su área de trabajo

(cuerdas, letreros de advertencia)

(5) Silbato (para colaboración o situaciones de

emergencia)

(6) Hacha pequeña o sierra (para quitar obstáculos)

3. No use ropa suelta, joyas, pantalones cortos ni sandalias, y no trabaje descalzo. No use nada que pueda ser atrapado por las piezas móviles de la unidad. Recójase el pelo, asegurándose de que quede por encima de sus hombros.

■ PRECAUCIONES

1. Nunca arranque el motor dentro de una habitación cerrada o edificio. Los gases de escape contienen monóxido de carbono peligroso.

2. Nunca use el producto en los siguientes casos:

a. Cuando el suelo sea resbaloso o cuando usted

no pueda mantener una posición estable.

b. Durante la noche, cuando haya niebla densa, o

en cualquier otra situación en que su campo de visión esté limitado y sea difícil lograr una adecuada visión del área de trabajo.

c. Durante tormentas de lluvia, tormentas

eléctricas, tormentas de viento, o en cualquier

1. Lire ce manuel attentivement jusqu’à une compréhension totale et suivre toutes les instructions de sécurité et d’utilisation.

2. Conserver ce mode d’emploi à portée de la main pour le consulter au moindre doute. Si une question reste sans réponse, contacter le revendeur.

3. Ne pas oublier de donner le manuel avec la machine en cas de revente ou de prêt.

4. Ne pas laisser des enfants ou toute personne incapable de comprendre les instructions, utiliser cette machine.

■ CONDITIONS DE TRAVAIL

1. Lors de l’utilisation de cette machine, il est nécessaire de porter des vêtements appropriés et des équipements de sécurité.

(1) Casque (2) Casque antibruit (3) Lunettes ou masque de protection (4) Gants de travail épais (5)

Chaussures de sécurité à semelle antidérapante

2. Les objets suivants doivent être emportés sur le lieu de travail :

(1) Les outils fournis avec la machine et des limes (2) Une réserve de carburant (3) Une lame de rechange (4) Matériel pour délimiter la zone de travail (5) Un sifflet (pour collaborateur ou en cas

d’urgence)

(6) Une hache ou une scie (pour enlever les

obstacles)

3. Ne pas porter des vêtements lâches, de short, de bijou, de sandales ou travailler pieds nus. Ne pas porter quoi que ce soit pouvant être happé par les pièces en mouvement de la machine. Porter les cheveux longs noués au-dessus des épaules.

■ CONDITIONS DE TRAVAIL

1. Ne jamais mettre la machine en marche à l’intérieur d’une pièce ou d’un bâtiment. Les gaz d’échappement contiennent du monoxide de carbone dangereux.

2. Ne jamais utiliser la machine dans les conditions suivantes:

a. Lorsque le sol est glissant ou lorsqu’il est

impossible de se maintenir dans une position correcte.

b. La nuit, par temps de brouillard ou lorsque la

visibilité ou le champ de vision empêche de voir clairement la zone de travail.

5. Consignes de securite 5. Instrucciones de seguridad

Français Español

other times when weather conditions might make it unsafe to use the product.

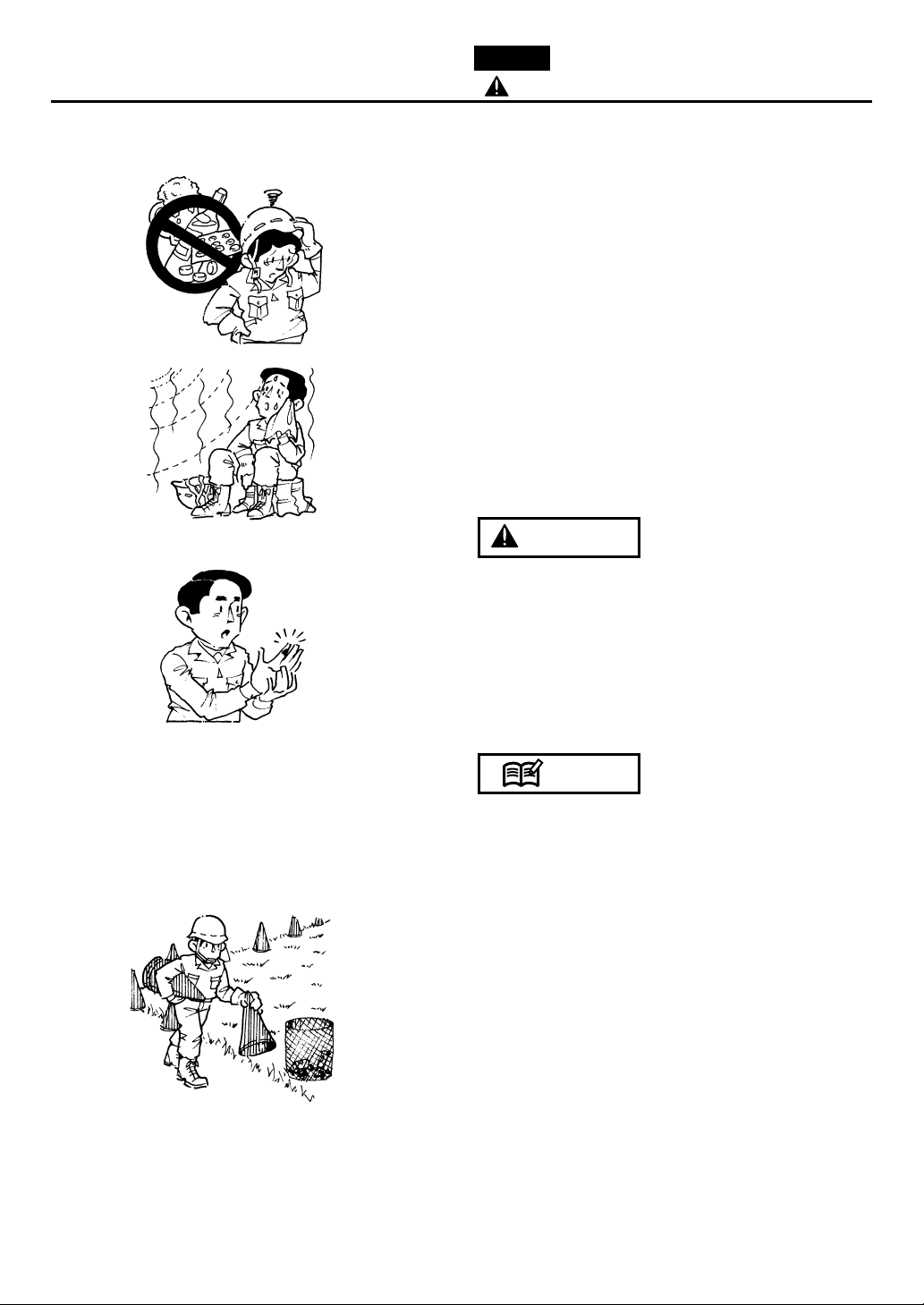

■ WORKING PLAN

1. You should never use the product when under the influence of alcohol, when suffering from exhaustion or lack of sleep, when suffering from drowsiness as a result of having taken cold medicine or at any other time when a possibility exists that your judgment might be impaired or that you might not be able to operate the product properly and in a safe manner.

2. When planning your work schedule, allow plenty of time to rest. Limit the amount of time over which the product is to be used continuously to somewhere around 30~40 minutes per session, and take 10~20 minutes of rest between work sessions. Also try to keep the total amount of work performed in a single day under 2 hours or less.

1. If you don’t observe the working time, or working manner (See ■ USING THE PRODUCT), Repetitive Stress Injury(RSI) could occur. If you feel discomfort, redness and swelling of your fingers or any other part of your body, see a doctor before getting worse.

2. To avoid noise complaints, in general, operate product between 8a.m. and 5p.m. on weekdays and 9a.m. to 5p.m. weekends.

Check and follow the local regulations as to sound level and hours of operations for the product.

■ BEFORE STARTING THE ENGINE

1. The area within a perimeter of 50 feet (15m) of the person using the product should be considered a hazardous area into which no one should enter. If necessary yellow warning rope, warning signs should be placed around the perimeter of the area. When work is to be performed simultaneously by two or more persons, care should also be taken to constantly look around or otherwise check for the presence and locations of other people working so as to maintain a distance between each person sufficient to ensure safety.

2. Check the condition of working area to avoid any accident by hitting hidden obstacles such as stumps, stones, cans, or broken grass.

NOTE

5. For safe operation

English

WARNING

c. Pendant les averses, les orages avec éclairs, par

grands vents ou toute autre condition climatique rendant l’utilisation de la machine dangereuse.

■ PLAN DE TRAVAIL

1. Ne jamais utiliser la machine sous l’influence de l’alcool ou en état de faiblesse due à la fatigue, au manque de sommeil, à la prise de médicament ou à tout autre moment où l’on n’est pas réellement capable de l’utiliser correctement et en toute sécurité.

2. Lors de l’élaboration du plan de travail, prévoir suffisamment de temps de repos. Limiter la durée des périodes pendant lesquelles la machine est utilisée sans interruption entre 30 et 40 minutes. Se reposer de 10 à 20 minutes entre ces périodes. Autant que possible, essayer de limiter ce genre de travail à 2 heures par jour.

1. Si ce plan de travail et cette méthode de travail ne sont pas respectés, un accident dû au stress répétitif peut se produire (voir ■ UTILISATION DE LA MACHINE). Si l’on ressent un malaise ou si les doigts ou tout autre membre rougissent et enflent, consulter un docteur avant que cela ne s’aggrave.

2. Pour éviter les problèmes de bruit avec le voisinage, utiliser généralement la machine entre 8 et 17 heures pendant la semaine et de 9 à 17 heures les fins de semaine.

Vérifier et suivre la réglementation locale sur le niveau de bruit et les horaires d’utilisation de ce type de machine.

■ AVANT DE METTRE LE MOTEUR EN MARCHE

1. La zone dans un rayon de 15 mètres autour de l’opérateur est considérée comme dangereuse et personne ne doit s’y trouver. Si nécessaire, délimiter le périmètre de la zone de travail avec du ruban de marquage (rouge fluorescent et blanc par exemple) et poser des panneaux d’avertissement. Lorsque deux ou plusieurs personnes travaillent ensemble ou à proximité, chacune doit constamment faire attention et garder ses distances par rapport aux autres pour assurer une sécurité satisfaisante.

2. Vérifier constamment l’état de la zone de travail pour éviter tout accident dû aux impacts avec des obstacles tels que les souches, les pierres, les boîtes de conserves ou débris de verre.

REMARQUE

otra circunstancia en que las condiciones climáticas puedan hacer inseguro el uso del producto.

■ PLAN DE TRABAJO

1. Nunca utilice el producto cuando se encuentre bajo la influencia del alcohol, cuando sufra de fatiga o falta de sueño, cuando sienta somnolencia debido a que ha tomado una medicina para el resfrío, o en cualquier otra situación que pueda afectar su juicio y usted no sea capaz de utilizar el producto correctamente y de manera segura.

2. Al planificar su trabajo, deje un tiempo suficiente para descansar. Limite el tiempo de uso continuo del producto a 30–40 minutos por sesión, y tome descansos de 10–20 minutos entre las sesiones de trabajo. Asimismo, trate de que la cantidad total de trabajo diario sea inferior a 2 horas.

1. Si no sigue las recomendaciones en cuanto a la duración del trabajo o a la forma de trabajar (consulte ■ USO DEL PRODUCTO), usted podrá sufrir una lesión por esfuerzo repetido (RSI). Si siente algún malestar, si sus dedos o cualquier otra parte de su cuerpo enrojecen o se hinchan, consulte oportunamente a un médico.

2. Para evitar problemas de ruido, en general utilice el producto entre las 8 a.m. y las 5 p.m. los días laborables, y de 9 a.m. a 5 p.m. durante el fin de semana.

Compruebe y respete las disposiciones locales respecto de los niveles de ruido y horas de uso del producto.

■ ANTES DE ARRANCAR EL MOTOR

1. El área dentro de un perímetro de 15 m de la persona que está usando el producto debe considerarse como un área de peligro en la que nadie debe ingresar. Si fuera necesario, marque el perímetro del área de trabajo con una cuerda de color amarillo y letreros de advertencia. Cuando el trabajo vaya a ser realizado simultáneamente por dos o más personas, también se deberá tener la precaución de mirar constantemente alrededor y verificar la presencia y posición de las demás personas que están trabajando, a fin de mantener una distancia prudente entre cada persona que garantice su seguridad.

2. Compruebe las condiciones del área de trabajo a fin de evitar accidentes que pueden ocurrir al golpear obstáculos ocultos tales como tocones, piedras, latas o vidrios rotos.

NOTA

5. Consignes de securite 5. Instrucciones de seguridad

Français Español

AVERTISSEMENT

ADVERTENCIA

Remove any obstacle before beginning work.

3. Inspect the entire unit for loose fasteners and fuel leakage. Make sure that the cutting attachment is properly installed and securely fastened.

4. Be sure the debris guard is firmly attached in place.

5. If the cutting head is the metal blade, change the guard and handle, and attach the shoulder strap (see p42). Adjust the strap before starting the engine at the position that your left hand can comfortably hold the handlebar grip approximately waist high.

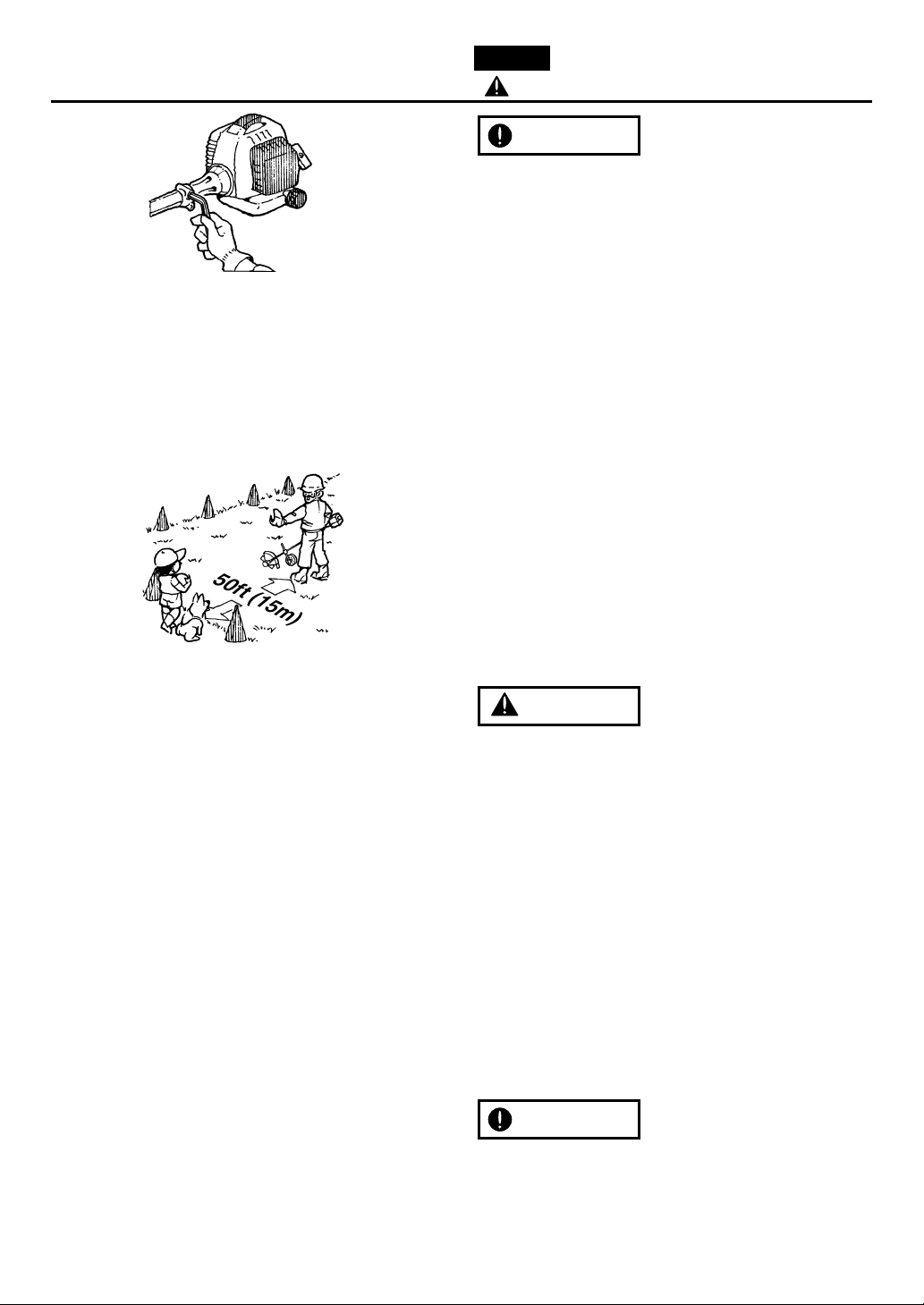

■ STARTING THE ENGINE

1. Keep bystanders and animals at least 50feet (15m) away from the operating point. If you are approached, immediately stop the engine.

2. The product is equipped with a centrifugal clutch mechanism, so the cutting attachment could rotate as soon as the engine is started. When starting the engine, place the product onto the ground in a flat clear area and hold it firmly in place so as to ensure that neither the cutting part nor the throttle come into contact with any obstacle when the engine starts.

Make sure the throttle is at idle position. Never place the throttle into the high speed position or half throttle position (throttle lock position) when starting the engine.

3. After starting the engine, check to make sure that the cutting attachment stops rotating when the throttle is moved fully back to its original position (idle position). If it continues to rotate even after the throttle has been moved fully back, turn off the engine and take the unit to your authorized Red Max servicing dealer for repair.

■ USING THE PRODUCT

Cut only materials recommended by the manufacturer. And use only for tasks explained in the manual.

IMPORTANT

5. For safe operation

English

IMPORTANT

WARNING

Retirer tout obstacle avant de commencer le travail.

3. Vérifier que la machine ne comporte aucun élément desserré ou de fuite de carburant. S’assurer que l’outil de coupe est monté correctement et bien serré.

4. S'assurer que le cache de protection anti-débris est fermement attaché.

5. Si la tête de coupe est la lame en métal, changer le cache et la poignée et fixer le harnais (voir page 43). Régler le harnais avant de démarrer le moteur en l’ajustant de sorte que votre main gauche puisse tenir confortablement la poignée environ à hauteur de la taille.

■ DEMARRAGE DU MOTEUR

1. Empêcher toute personne ou animal de s’approcher à moins de 15 mètres. Si quelqu’un s’approche trop près, arrêter aussitôt le moteur.

2. La machine est équipée d’un embrayage centrifuge et l’outil de coupe se met à tourner dès que le moteur est mis en route en plaçant l’accélérateur en position de démarrage. Pour mettre le moteur en route, poser et maintenir fermement la machine à plat sur le sol dans un endroit dégagé où aucun obstacle ne peut entrer en contact avec l’outil de coupe ou la manette d’accélérateur une fois que le moteur sera en marche.

Veiller à ce que la manette de l’accélérateur est au ralenti. Ne jamais mettre la manette de l’accélérateur à fond ou à moitié enclenchée (Position de verrouillage de la manette) lors de la mise en marche.

3. Une fois le moteur en marche, vérifier que l’outil de coupe s’arrête de tourner lorsque l’accélérateur est remis à zéro. Si l’outil de coupe continue à tourner, couper le moteur et rapporter l’appareil chez votre revendeur Red Max agréé afin de le faire réparer.

■ UTILISATION DE LA MACHINE

Ne couper avec la machine que les matériaux recommandés par le fabricant.

IMPORTANT

Quite todos los obstáculos antes de iniciar el trabajo.

3. Inspeccione la unidad completa para determinar si tiene sujetadores sueltos o fugas de combustible. Asegúrese de que el accesorio de corte esté debidamente instalado y asegurado.

4. Asegúrese de que el protector contra desechos se encuentra firmemente acoplado en su sitio.

5. Si el cabezal cortador es la hoja metálica, cambie el protector y el mango y enganche la correa para hombro (vea la p.43). Ajuste la correa antes de arrancar el motor en una posición en la que su mano izquierda pueda sujetar cómodamente la barra del manillar aproximadamente a la altura de la cintura.

■ ARRANQUE DEL MOTOR

1. Mantenga a espectadores y animales a una distancia de al menos 15 metros del lugar de uso de la máquina. Si alguien se aproxima, detenga inmediatamente el motor.

2. El producto está equipado con un mecanismo de embrague magnético, por lo que el accesorio de corte comienza a girar inmediatamente cuando se arranca el motor poniendo el acelerador en posición de arranque. Al arrancar el motor, ponga el producto en el suelo, en un lugar plano y despejado, y sujételo firmemente para asegurarse de que la pieza de corte y el acelerador no puedan entrar en contacto con ningún obstáculo cuando el motor arranque.

Asegúrese de que el acelerador esté en posición de ralentí. Nunca coloque el acelerador en la posición de alta velocidad o aceleración media (posición de bloqueo), al arrancar el motor.

3. Tras arrancar el motor, compruebe que el accesorio de corte para de girar cuando se coloca el acelerador totalmente en su posición inicial (en ralentí). Si sigue girando incluso después de que el acelerador vuelva a su posición inicial, apague el motor y lleve la unidad a su centro de servicio Red Max autorizado para que sea reparada.

■ USO DEL PRODUCTO

Corte sólo los materiales indicados por el fabricante y use la máquina sólo para las tareas descritas en este manual.

IMPORTANTE

5. Consignes de securite 5. Instrucciones de seguridad

Français Español

IMPORTANT

IMPORTANTE

AVERTISSEMENT

ADVERTENCIA

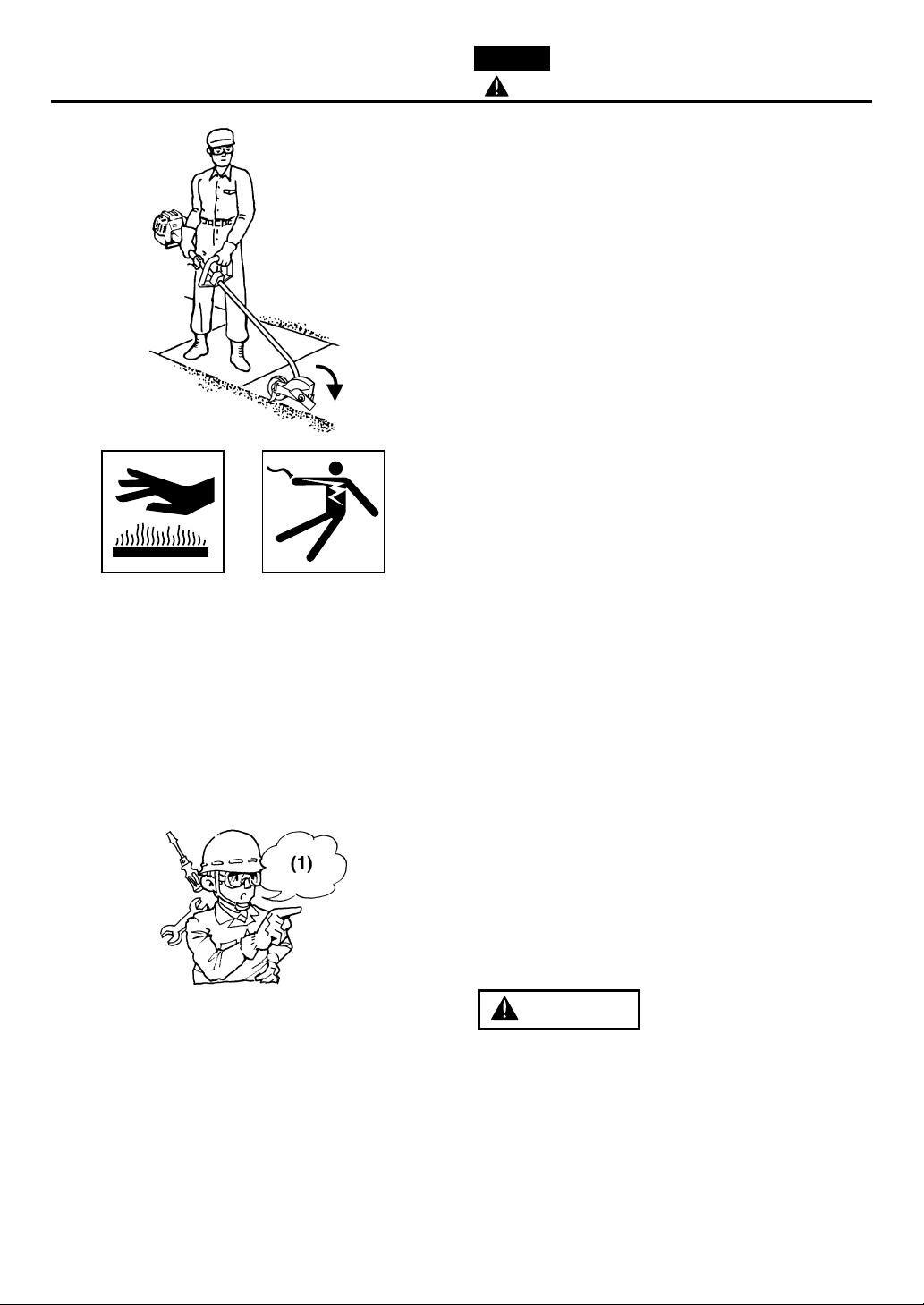

1. Grip the handles firmly with both hands using your whole hand. Place your feet slightly apart (slightly further apart than the width of your shoulders) so that your weight is distributed evenly across both legs, and always be sure to maintain a steady, even posture while working.

2. Keep cutting attachment below waist level.

3. Maintain the speed of the engine at the level required to perform cutting work, and never raise the speed of the engine above the level necessary.

4. If the unit start to shake or vibrate, turn off the engine and check the whole unit. Do not use it until the trouble has been properly corrected.

5. Keep all parts of your body away from rotating cutting attachment and hot surfaces.

6. Never touch the muffler, spark plug, or other metallic parts of the engine while the engine is in operation or immediately after shutting down the engine. Doing so could result in serious burns or electrical shock.

• IF SOMEONE COMES

1. Guard against hazardous situations at all times. Warn adults to keep pets and children away from the area. Be careful if you are approached. Injury may result from flying debris.

2. If someone calls out or otherwise interrupts you while working, always be sure to turn off the engine before turning around.

■ MAINTENANCE

1. In order to maintain your product in proper working order, perform the maintenance and checking operations described in the manual at regular intervals.

2. Always be sure to turn off the engine before performing any maintenance or checking procedures.

(1) Check ok !

The metallic parts reach high temperatures immediately after stopping the engine.

3. When replacing the cutting attachment or any other part, or when replacing the oil or any lubricant, always be sure to use only RedMax products or

products which have been certified by RedMax for use with the RedMax product.

4. In the event that any part must be replaced or any maintenance or repair work not described in this

WARNING

5. For safe operation

English

1. Tenir les poignées de la machine fermement des deux mains. Ecarter légèrement les jambes (pour que les pieds reposent sur une largeur un peu plus importante que celle des épaules) et avoir une posture de travail stable et répartir le poids du corps également sur chaque jambe.

2. Maintenir l’outil de coupe toujours plus bas que le niveau de la taille.

3. Faire tourner le moteur à la vitesse appropriée à la coupe sans jamais accélérer inutilement au dessus du niveau nécessaire.

4. Si la machine se met à vibrer ou à créer des secousses, arrêter le moteur et procéder à une vérification totale de la machine.

5. Se tenir à distance de l’outil de coupe ou des parties chaudes de la machine.

6. Ne jamais toucher le silencieux, la bougie ou toute autre partie métallique du moteur pendant le fonctionnement ou aussitôt après son arrêt. Dans ces circonstances, les risques de brûlures ou d’électrocution sont importants.

• SI QUELQU’UN S’APPROCHE

1. Il faut se préserver des situations dangereuses à tout moment. Avertir les adultes de maintenir les enfants et les animaux à distances car le risque de recevoir des projections d’objet est important.

2. Si quelqu’un appelle ou interrompt le travail d’une manière ou d’une autre, arrêter le moteur avant de se tourner vers la personne.

■ ENTRETIEN

1. De manière à conserver la machine en parfait état de marche, effectuer à intervalles réguliers les opérations et les vérifications d’entretien décrites dans le mode d’emploi.

2. Toujours arrêter le moteur avant d’effectuer les vérifications ou opérations d’entretien.

(1) Tout est en ordre de marche !

Les pièces métalliques atteignent leur plus haute température aussitôt après l’arrêt de la machine.

3. Lors du remplacement de l’outil de coupe, de pièce de rechange, de l’huile ou du graissage, veiller à

n’utiliser que des pièces ou des produits RedMax.

4. Pour toute pièce devant être remplacée, opération d’entretien ou de réparation, contacter le centre de SAV agréé par RedMax le plus proche pour demander assistance.

AVERTISSEMENT

1. Coja los mangos firmemente con ambas manos. Separe los pies ligeramente (un poco más que el ancho de sus hombros) de manera que su peso quede distribuido uniformemente en ambas piernas, y asegúrese de mantener siempre una postura firme mientras trabaja.

2. Mantenga el accesorio de corte por debajo del nivel de su cintura.

3. Mantenga la velocidad del motor al nivel necesario para realizar el trabajo de corte, y nunca aumente la velocidad del motor por encima del nivel requerido.

4. Si la unidad comienza a dar sacudidas o a vibrar, apague el motor y compruebe la unidad completa. No use la unidad hasta haber corregido debidamente el problema.

5. Mantenga todas las partes de su cuerpo alejadas del accesorio de corte que gira y de las superficies calientes.

6. Nunca toque el silenciador, la bujía u otras piezas metálicas del motor mientras éste se encuentra en funcionamiento o inmediatamente después de apagarlo. De lo contrario, usted podrá sufrir serias quemaduras o descargas eléctricas.

• SI ALGUIEN SE APROXIMA

1. Evite las situaciones peligrosas en todo momento. Advierta a los adultos que mantengan a sus niños y mascotas lejos del área de trabajo. Tenga cuidado cuando alguien se le acerque. Los desechos que salen despedidos pueden causar lesiones.

2. Si alguien le llama o le interrumpe de alguna otra forma mientras trabaja, asegúrese de apagar siempre el motor antes de voltear.

■ MANTENIMIENTO

1. A fin de mantener el producto en buenas condiciones de funcionamiento, realice las operaciones de mantenimiento y comprobación que se describen en el manual a intervalos regulares.

2. Asegúrese de apagar siempre el motor antes de realizar cualquier labor de mantenimiento o comprobación.

(1) Comprobación correcta!

Las partes metálicas alcanzan altas temperaturas y se mantienen calientes cuando se apaga el motor.

3. Al reemplazar el accesorio de corte o cualquier otra pieza, o al cambiar el aceite o cualquier lubricante, asegúrese de usar solamente productos RedMax

o productos que hayan sido certificados por RedMax para ser usados con esta máquina.

4.En caso de que sea necesario sustituir alguna pieza o realizar algún trabajo de mantenimiento o

ADVERTENCIA

5. Consignes de securite 5. Instrucciones de seguridad

Français Español

manual must be performed, please contact a representative from the store nearest RedMax authorized servicing dealer for assistance.

5. Do not use any accessory or attachment other than those bearing the RedMax mark and recommended for the unit.

6. Under no circumstances should you ever take apart the product or alter it in any way. Doing so might result in the product becoming damaged during operation or the product becoming unable to operate properly.

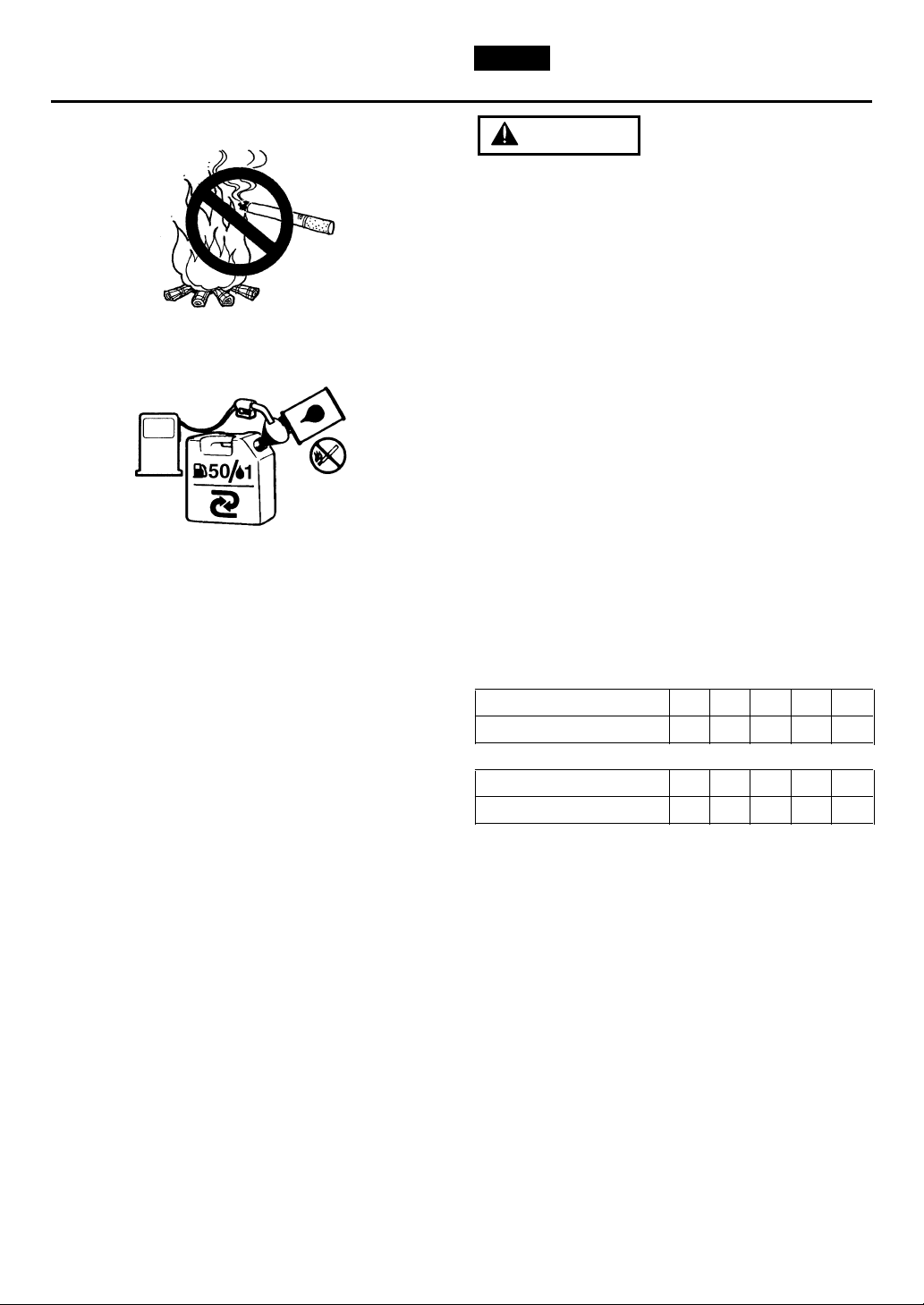

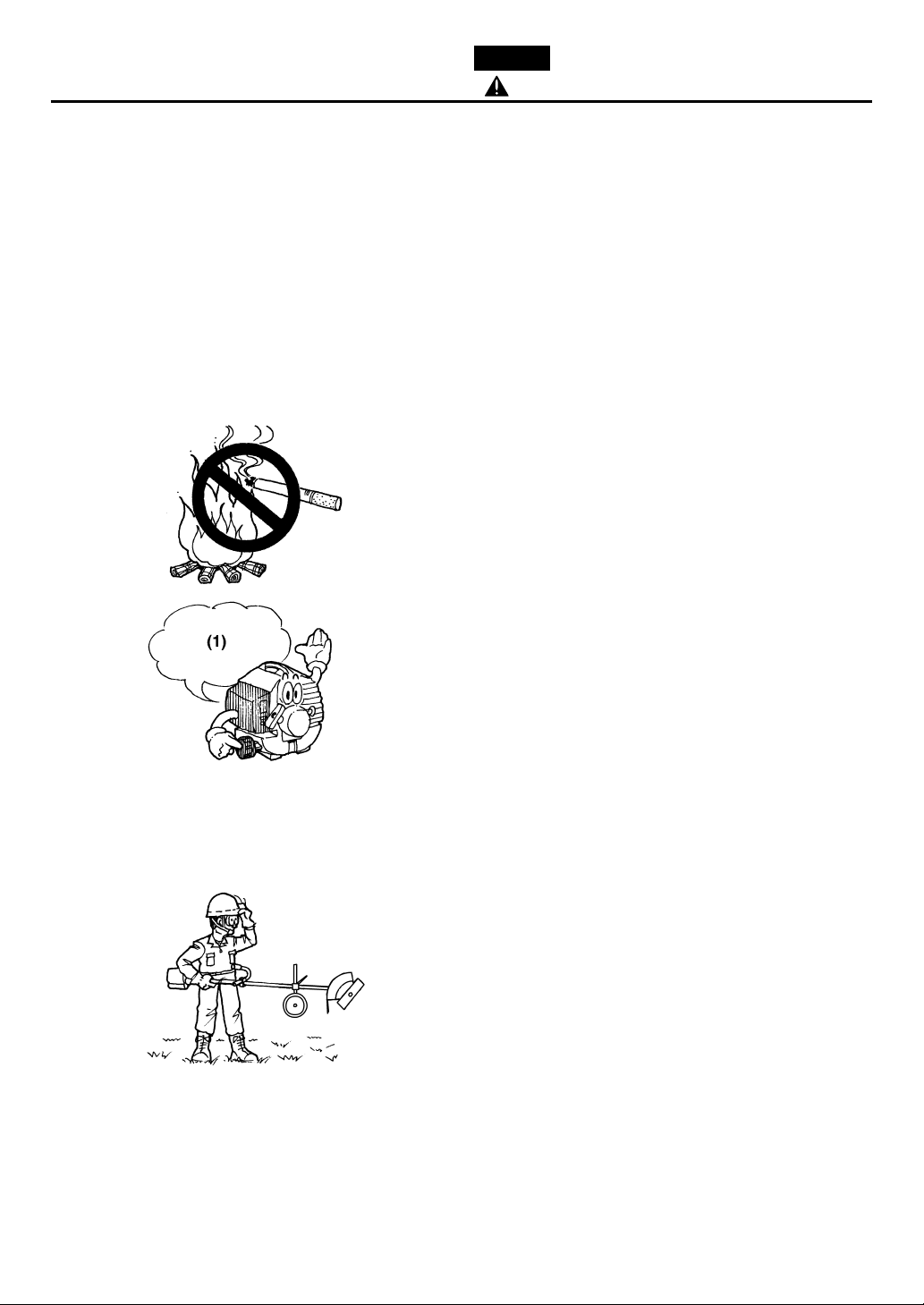

■ HANDLING FUEL

1. The engine of the RedMax product is designed to run on a mixed fuel which contains highly flammable gasoline. Never store cans of fuel or refill the tank of the unit in any place where there is a boiler, stove, wood fire, electrical sparks, welding sparks, or any other source of heat or fire which might ignite the fuel.

2. Never smoke while operating the unit or refilling its fuel tank.

3. When refilling the tank, always turn off the engine and allow it to cool down. Take a careful look around to make sure that there are no sparks or open flames anywhere nearby before refueling.

(1) Refill after cooling the engine

4. Wipe spilled fuel completely using a dry rag if any fuel spillage occurs during refueling.

5. After refueling, screw the fuel cap back tightly onto the fuel tank and then carry the unit to a spot 10feet (3m) or more away from where it was refueled before turning on the engine.

■ TRANSPORTATION

1. When hand-carrying the product, cover over the cutting part if necessary, lift up the product and carry it paying attention to the blade.

2. Never transport the product over rough roads over long distances by vehicle without removing all fuel from the fuel tank. If doing so, fuel might leak from the tank during transport.

5. For safe operation

English

5. Ne pas utiliser d’accessoires ou d’outils de marque autres que RedMax ou non agréés.

6. Ne jamais démonter ou modifier la machine, quelles que soient les circonstances. Dans le cas contraire, la machine risque d’être endommagée en cours d’utilisation ou de ne pas fonctionner correctement.

■ MANIPULATION DU CARBURANT

1. Le moteur de la coupe-bordures RedMax est conçu pour fonctionner avec du mélange contenant de l’essence hautement inflammable. Ne jamais entreposer de bidon de carburant ou refaire le plein de la machine dans un local où se trouve une chaudière, un feu ouvert, un poste à souder électrique ou toute autre source de chaleur ou d’étincelles pouvant enflammer le carburant.

2. Ne jamais fumer pendant l’utilisant de la machine ou son remplissage en carburant.

3. Avant de refaire le plein de carburant, laisser refroidir la machine. Vérifier aussi l’absence de flammes ou d’étincelles à proximité.

(1) Refaire le plein après avoir laissé refroidir la

coupe-bordures

4. Essuyer avec un chiffon toute trace de carburant renversé lors du remplissage.

5. Une fois le plein effectué, bien resserrer le bouchon du réservoir et éloigner la machine à plus de 3 mètres de l’endroit où le plein a été fait avant de la remettre en marche.

■ TRANSPORT

1. Lorsque vous transportez l’appareil à la main, recouvrir la partie coupante si nécessaire, soulever le produit et le porter en faisant attention à la lame.

2. Ne jamais transporter la machine sur mauvaise route et grande distance sans vider complètement le réservoir de carburant.

reparación no descrito en este manual, tome contacto con un representante del centro de servicio RedMax autorizado más cercano.

5. Utilice solamente piezas y accesorios marcados RedMax y recomendados para la unidad.

6. No se debe, bajo ninguna circunstancia, desarmar el producto ni modificarlo de ninguna forma. De lo contrario, el producto podrá dañarse durante su uso o podrá funcionar incorrectamente.

■ MANIPULACIÓN DEL COMBUSTIBLE

1. El motor de este producto RedMax ha sido diseñado para funcionar con una mezcla de combustible que contiene gasolina altamente inflamable. No almacene los bidones de combustible ni llene el tanque de la unidad cerca de calderas, estufas, fogatas, chispas eléctricas, chispas de soldadura o cualquier otra fuente de calor o fuego que pueda inflamar el combustible.

2. Nunca fume mientras utiliza la unidad o llena el tanque de combustible.

3. Antes de llenar el tanque de combustible, apague primero el motor y permita que se enfríe. Asimismo, inspeccione cuidadosamente el lugar para asegurarse de que no haya chispas o llamas en las cercanías.

(1) Llenar una vez que el motor se haya enfriado

4. Si derrama combustible mientras llena el tanque, limpie completamente el combustible derramado con un trapo.

5. Después de llenar el tanque de combustible, atornille firmemente el tapón de llenado al tanque de combustible, y traslade la unidad a un lugar a 10 pies de distancia de donde fue llenada antes de encender el motor.

■ TRANSPORTE

1. Cuando transporte el aparato, cubra la pieza de corte si es necesario, y vaya con cuidado con la hoja a la hora de levantarlo y llevarlo.

2. Nunca transporte la unidad en vehículo por grandes distancias a través de caminos en mal estado, sin antes vaciar todo el combustible del tanque. De lo contrario, el combustible podrá derramarse del tanque durante el transporte.

5. Consignes de securite 5. Instrucciones de seguridad

Français Español

6. Set up

English

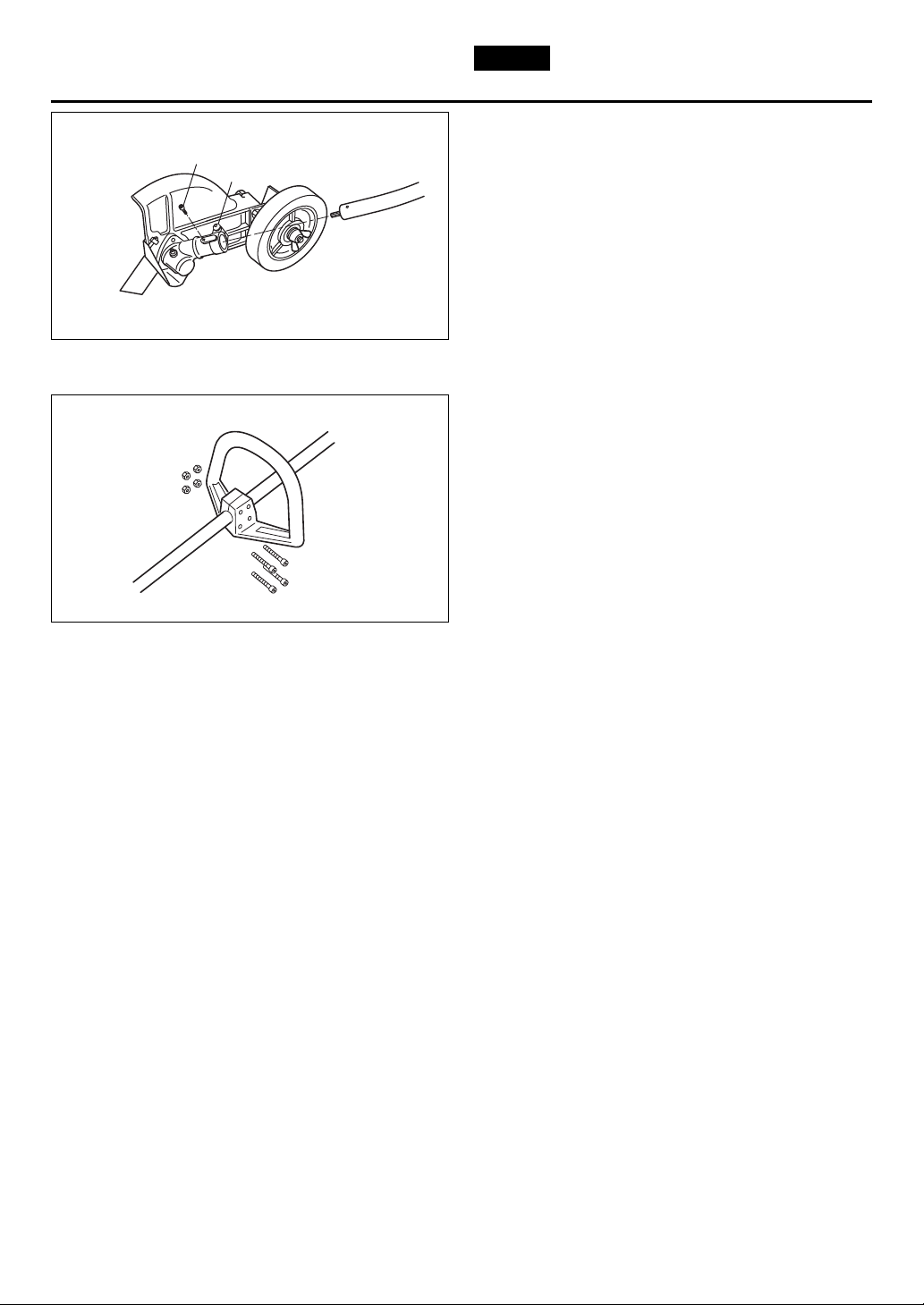

■ MOUNTING OTHER PARTS

1. Insert the driveshaft into the clutch drum, then attach the gearbox to the shaft tube as aligning the positioning holes and fasten the screw (A). Fasten the clamp bolt (B) firmly. (SE1)

(A) Screw (B) Clamp bolt

(B) Tightning Torque: 52~69in-lbs (6~8N.m.)

2. Install the handle to the shaft tube and clamp at a position best for your job. (SE2)

(A)

(B)

SE1

SE2

6. Assemblage 6. Montaje

Français Español

■ MONTAGE D’AUTRES PIECES

1. Insérez l’arbre d’entraînement dans le tambour d’embrayage, puis fixez la boîte d’engrenage au tube d’arbre en alignant les trous de positionnement et serrez la vis (A).

Serrez le boulon d’ablocage (B) fermement. (SE1)

(A) Vis (B) Boulon d’ablocage

(B) Couple de serrage : 52~69in-lbs (6~8N.m.)

2. Installez la poignée sur le tube d’arbre et fixez-la dans la position qui convient le mieux pour votre tâche. (SE2)

■ MONTAJE DE OTRAS PARTES

1. Introduzca el eje propulsor en el tambor del embrague, luego coloque la caja de cambios al tubo del eje alineando los agujeros de posicionamiento y apriete los tornillos (A). Apriete el perno de la abrazadera (B) firmemente. (SE1)

(A) Tornillo (B) Perno de la abrazadera

(B)

Par de torsión de apriete: 52~69in-lbs (6~8N.m.)

2. Instale el mango al tubo del eje y fíjelo a la mejor posición para su trabajo. (SE2)

7. Fuel

English

• Gasoline is very flammable. Avoid smoking or bringing any flame or sparks near fuel. Make sure to stop the engine and allow it cool before refueling the unit. Select outdoor bare ground for fueling and move at least 3m (10ft) away from the fueling point before starting the engine.

• The RedMax engines are lubricated by oil specially formulated for air-cooled 2-cycle gasoline engine use. If RedMax oil is not available, use an antioxidant added quality oil expressly labeled for aircooled 2-cycle engine use. (JASO FD GRADE OIL or ISO L-EGD GRADE)

• Do not use BIA or TCW (2-stroke water-cooling type) mixed oil.

■ RECOMMENDED MIXING RATIO GASOLINE 50:OIL 1 (when using RedMax/ZENOAH genuine oil)

• Exhaust emission are controlled by the fundamental engine parameters and components(eq., carburation, ignition timing and port timing) without addition of any major hardware or the introduction of an inert material during combustion.

• These engines are certified to operate on unleaded gasoline.

• Make sure to use gasoline with a minimum octane number of 89 RON (USA/Canada: 87AL)

• If you use a gasoline of a lower octane value than prescribed, there is a danger that the engine temperature may rise and an engine problem such as piston seizing may consequently occur.

• Unleaded gasoline is recommended to reduce the contamination of the air for the sake of your health and the environment.

• Poor quality gasolines or oils may damage sealing rings, fuel lines or fuel tank of the engine.

WARNING

50:1 MIXING CHART GASOLINE gal. 1 2345 2-CYCLE OIL fl.oz 2.6 5.2 7.8 10.4 13

GASOLINE liter 1 2345 2-CYCLE OIL ml 20 40 60 80 100

• La gasolina es muy inflamable. Evite fumar o producir cualquier llama o chispa cerca del combustible. Asegúrese de detener el motor y dejar que se enfríe antes de repostar la unidad. Seleccione un terreno al aire libre para el reabastecimiento y aleje la unidad una distancia de por lo menos 3 metros (10 pies) del punto de abastecimiento antes de poner en marcha el motor.

• Los motores de RedMax están lubricados con un aceite especialmente formulado para uso en motores de gasolina de 2-tiempos refrigerados por aire. Si no estuviere disponible el aceite de RedMax, utilice un aceite de calidad con antioxidante agregado que sea expresamente para uso en motores refrigerados por aire de 2- ciclos (ACEITE JASO FD GRADE o ISO L-EGD GRADE).

• No utilice BIA o TCW (tipo 2-tiempos refrigerados por agua) mezclado con aceite.

■ PROPORCIÓN DE LA MEZCLA RECOMENDADA GASOLINA 50 : ACEITE 1 (al utilizar el aceite auténtico de RedMax/ZENOAH)

• Las emisiones del escape son controladas por los parámetros y componentes fundamentales del motor (por ejemplo, carburación, ajuste de encendido y de puerto) sin agregar ningún software mayor o introducir un material inerte durante la combustión.

• Estos motores están certificados para funcionar con gasolina sin plomo.

• Asegúrese de utilizar gasolina con un octanaje mínimo de 89RON (EE.UU./Canadá: 87AL).

•Si utiliza gasolina con un valor de octanaje menor que el prescrito, existe el peligro de que la temperatura del motor se eleve y ocurra como consecuencia un problema en este, como por ejemplo un atascamiento del pistón.

• Se recomienda la gasolina sin plomo para reducir la contaminación del aire por el bien de su salud y del medioambiente.

ADVERTENCIA

• L’essence est un produit hautement inflammable. S’abstenir de fumer et ne tolérer aucun flamme ou source d’étincelles à proximité de l’endroit où est entreposée l’essence. Arrêter le moteur puis le laisser refroidir un peu avant de remplir le réservoir. Remplir le réservoir à l’extérieur sur une surface nue et éloigner le bidon d’essence d’au moins 3 mètres avant de mettre le moteur de la tronçonneuse en marche.

• Les moteurs RedMax sont lubrifiés à l’aide d’une huile spécialement conçue pour les moteurs 2 temps à refroidissement par air. S’il n’est pas possible d’obtenir de l’huile RedMax, utilisez une huile antioxydante de haute qualité spécialement destinée aux moteurs 2 temps à refroidissement par air (HUILE DE TYPE JASO FD ou DE TYPE ISO L-EGD)

• Ne jamais utiliser des huiles mélangées BIA ou TCW (pour les moteurs 2 temps à refroidissement par eau).

■ RAPPORT DE MELANGE RECOMMANDE ESSENCE 50 : HUILE 1 (Lors de l’utilisation de la véritable huile RedMax/ZENOAH)

• La composition des gaz d’échappement est contrôlée par les principaux paramètres et composants du moteur (comme par ex., la carburation, le calage de l’allumage et le calage du port) sans avoir besoin d’effectuer des changements de matériel ou à introduire un matériel inerte durant la combustion.

• Ces moteurs sont certifiés pour fonctionner avec de l’essence sans plomb.

• Utiliser toujours une essence à indice d’octane minimal de 89RON (USA/Canada : 87AL).

• Si une essence à indice d’octane inférieur est utilisée, il y a un risque important d’augmentation dangereuse de la température du moteur, entraînant des problèmes de moteur au niveau des cylindres par exemple.

• Il est préférable d’utiliser de l’essence sans plomb afin de réduire la pollution de l’atmosphère et de

AVERTISSEMENT

7. Carburant 7. Combustible

Français Español

TABLEAU DE MELANGE 50 :1 ESSENCE gal. 1 2 3 4 5 HUILE 2 TEMPS once liquide

2.6 5.2 7.8 10.4 13

ESSENCE litre 1 2 3 4 5 HUILE 2 TEMPS ml 20 40 60 80 100

CUADRO DE MEZCLA 50:1 GASOLINA gal. 1 2 3 4 5 ACEITE 2 CICLOS onz.líqu. 2.6 5.2 7.8 10.4 13

GASOLINA litre 1 2 3 4 5 ACEITE 2 CICLOS ml 20 40 60 80 100

■ HOW TO MIX FUEL

Agitate carefully.

1. Measure out the quantities of gasoline and oil to be mixed.

2. Put some of the gasoline into a clean, approved fuel container.

3. Pour in all of the oil and agitate well.

4. Pour In the rest of gasoline and agitate again for at least one minute. As some oils may be difficult to agitate depending on oil ingredients, sufficient agitation is necessary for the engine to last long. Be careful that, if the agitation is insufficient, there is an increased danger of early piston seizing due to abnormal lean mixture.

5. Put a clear indication on the outside of the container to avoid mixing up with other containers.

■ FUELING THE UNIT

1. Untwist and remove the fuel cap. Keep the cap and inlet of the tank clean.

2. Put fuel into the fuel tank to 80% of the full capacity.

3. Fasten the fuel cap securely and wipe up any fuel spillage around the unit.

1. Select bare ground for fueling.

2. Move at least 10feet (3meters) away from the fueling point before starting the engine.

3. Stop the engine before refueling the unit. At that time, be sure to sufficiently agitate the mixed gasoline in the container.

FOR YOUR ENGINE LIFE, AVOID;

1. FUEL WITH NO OIL(RAW GASOLINE) – It will

WARNING

7. Fuel

English

IMPORTANT

participer ainsi à la protection de l’environnement et de votre santé.

• De l’essence ou de l’huile de basse qualité risque d’endommager les joints, les conduites d’essence ou le réservoir d’essence du moteur.

■ COMMENT OBTENIR UN BON MELANGE

Agiter avec précautions.

1. Mesurez les volumes d’essence et d’huile à mélanger.

2. Verser un peu d’essence dans un récipient à carburant propre.

3. Verser ensuite toute l’huile, puis bien remuer le tout.

4. Verser enfin le reste de l’essence, puis bien mélanger l’ensemble pendant une minute environ. Etant donné que certains types d’huiles sont plus fluides que d’autres en fonction de leur composition, un brassage énergique est nécessaire afin de garantir une bonne marche du moteur pendant longtemps. En effet, en cas de mélange insuffisant, un risque majeur de problèmes au niveau des cylindres peut apparaître en raison d’un mélange hétérogène.

5. Placer une étiquette assez grande sur le récipient afin d’éviter de le confondre avec de l’essence ou avec d’autres récipients.

6. Indiquer les composants sur cette étiquette afin d’en faciliter l’identification.

■ REMPLISSAGE DU RESERVOIR

1. Dévisser puis retirer le bouchon de carburant. Déposer ce bouchon sur une surface non poussiéreuse.

2. Remplir le réservoir de carburant à 80% de sa capacité totale.

3. Visser fermement le bouchon du réservoir et essuyer toute éventuelle éclaboussure d’essence sur l’appareil.

1. Effectuer le remplissage sur une surface nue.

2. S’éloigner d’au moins 3 mètres du point de remplissage avant de démarrer le moteur.

3. Arrêter le moteur avant de démarrer l’appareil. Bien remuer à cet instant le mélange d’essence dans le réservoir.

A EVITER POUR PROLONGER LA DUREE DE VIE DU MOTEUR;

AVERTISSEMENT

• Gasolinas o aceites de mala calidad puede dañar los anillos de sellado, las líneas o el tanque de combustible del motor.

■ COMO MEZCLAR EL COMBUSTIBLE

Agite cuidadosamente.

1. Mida las cantidades de gasolina y aceite que va a mezclar.

2. Coloque un poco de gasolina dentro de un depósito de combustible aprobado y limpio.

3. Vierta en este todo el aceite y agítelo bien.

4. Vierta el resto de la gasolina y agite la mezcla nuevamente durante por lo menos un minuto. La mezcla de algunos aceites puede resultar difícil, dependiendo de los ingredientes del aceite, es necesaria una agitación suficiente para beneficio de la duración del motor. Tenga cuidado, si la agitación es insuficiente, existe un aumento en el peligro de atascamiento del pistón anticipado debido a una mezcla anormalmente pobre.

5. Coloque una indicación o etiqueta clara en la parte exterior del depósito para evitar que este se pueda confundir con depósitos de gasolinas u otras sustancias.

6. Indique los contenidos en la parte exterior del deposito para una fácil identificación.

■ ABASTECIMIENTO DE LA UNIDAD

1. Desenrosque y retire la tapa del combustible. Coloque la tapa sobre un lugar sin polvo.

2. Coloque el combustible dentro del tanque a un 80% de la capacidad total.

3. Fije en forma segura la tapa del combustible y limpie cualquier derramamiento de combustible que se encuentre al rededor de la unidad.

1. Seleccione un terreno al descubierto para el reabastecimiento.

2. Aleje la unidad una distancia de por lo menos 3 metros (10 pies) del punto de abastecimiento antes de poner en marcha el motor.

3. Detenga el motor antes de reabastecer la unidad. En ese momento, asegúrese de agitar en forma suficiente la gasolina mezclada en el depósito.

PARA CONTRIBUIR A LA VIDA ÚTIL DEL MOTOR, EVITE;

ADVERTENCIA

7. Carburant 7. Combustible

Français Español

IMPORTANT

IMPORTANTE

cause severe damage to the internal engine parts very quickly.

2. GASOHOL – It can cause deterioration of rubber and/or plastic parts and disruption of engine lubrication.

3. OIL FOR 4-CYCLE ENGINE USE – It can cause spark plug fouling, exhaust port blocking, or piston ring sticking.

4. Mixed fuels which have been left unused for a period of one month or more may clog the carburetor and result in the engine failing to operate properly.

5. In the case of storing the product for a long period of time, clean the fuel tank after rendering it empty. Next, activate the engine and empty the carburetor of the composite fuel.

6. In the case of scrapping the used mixed oil container, scrap it only at an authorized repository site.

As lot details of quality assurance, read the description in the section Limited Warranty carefully. Moreover, normal wear and change in product with no functional influence are not covered by the warranty. Also, be careful that, if the usage in the instruction manual is not observed as to the mixed gasoline, etc. described therein, it may not be covered by the warranty.

NOTE

7. Fuel

English

1. ESSENCE SANS HUILE (ESSENCE PURE) – L’essence pure est capable d’endommager très rapidement les pièces du moteur.

2. ESSENCE-ALCOOL – Ce mélange risque de très rapidement détruire les pièces en caoutchouc et/ou en plastique et d’empêcher la lubrification du moteur.

3. HUILE POUR MOTEURS 4 TEMPS – Elles risquent d’encrasser les bougies, de bloquer l’échappement ou d’endommager les segments des pistons.

4. Les mélanges d’huile et de carburants laissés au

repos pendant une période d’un mois ou plus

risquent sérieusement d’encrasser le carburateur et d’entraîner par conséquent une défaillance du moteur.

5. Dans l’éventualité d’une longue période d’inactivité, nettoyer le réservoir de carburant après l’avoir vidangé. Allumer ensuite le moteur et vider le mélange d’essence du carburateur.

6. En cas de mise au rebut du récipient contenant le mélange d’huile, en disposer toujours dans une décharge autorisée.

Pour plus de détails sur la garantie de qualité, lire attentivement la section à propos de la Garantie Limitée. Il est également important de rappeler que l’usure et les dégradations normales de l’appareil ne sont en aucun cas couvertes par cette garantie. De plus, le non-respect des instructions relatives aux proportions des mélanges d’essence, etc. décrites dans ce mode d’emploi risque d’entraîner un refus de couverture par la garantie.

REMARQUE

1. COMBUSTIBLE SIN ACEITE (GASOLINA CRUDA) – Esto ocasionará rápidamente daños graves a las partes internas del motor.

2. GASOHOL – Este puede causar el deterioro de las piezas de caucho y/o plásticas y una alteración en la lubricación del motor.

3. ACEITE PARA USO EN MOTORES DE 4-TIEMPOS – Esto puede ocasionar incrustaciones de la bujía de encendido, bloqueo del orificio de escape o del anillo de pistón.

4. Los combustibles mezclados que se hayan

dejado sin utilizar durante un período de un mes o más pueden obstruir el carburador y provocar una

falla haciendo que el motor no funcione correctamente.

5. En el caso de almacenamiento del producto durante un período de tiempo prolongado, limpie el tanque de combustible después de haberlo desocupado. Luego, active el motor y vacíe del carburador el combustible compuesto.

6. En el caso de tener que desechar el depósito de aceite mezclado, hágalo solo en un sitio repositorio autorizado.

Para detalles sobre la garantía de calidad, lea cuidadosamente la descripción que está en la sección de garantía limitada. Por otra parte, el desgaste y cambio normal en el producto sin influencia funcional no está cubierto por la garantía. También tenga cuidado si en el manual de instrucciones en la parte sobre el uso, no están contemplados detalles como la mezcla de gasolina, etc. es posible que esto no sea cubierto por la garantía.

NOTA

7. Carburant 7. Combustible

Français Español

8. Operation

English

The RedMax stick edgers are designed for edging lawn in gardens, parks, roadsides and so on. Before starting the engine, take the operating position and adjust the handle position and the wheel height as necessary.

■ ADJUSTING WHEEL HEIGHT

1. Loosen the wing nut and change the wheel height to obtain desired cutting depth. (OP1)

(1) Deep cut (2) Shallow cut (3) Wing nut

2. After adjusting the height, tighten the wing nut securely.

Tightening Torque: 51~68in-lbs (6~8N.m.)

• Never adjust wheel height with the engine running.

■ STARTING ENGINE

The cutting head will start rotating upon the engine starts.

1. Rest the unit on a flat, firm place. Keep the cutting head off the ground and clear of surrounding objects as it will start rotating upon starting of the engine.

2. Push the primer pump several times until overflown fuel flows out in the clear tube. (OP2)

3. Move the choke lever to the closed position. (OP3)

4. Set the ignition switch to the “Start” position. While pulling the throttle lever, push the throttle set button, and release the throttle, then the throttle lever is in to the “Start position”. (OP4)

5. While holding the unit firmly, pull out the starter rope quickly until engine fires. (OP5)

(1) Choke lever (2) Close (3) Open (4) Ignition switch (5) Start (6) Stop (7) Throttle set button

WARNING

OP2

(1)

(2)

(3)

OP1

(1)

(2)

(3)

OP3

(4)

(5)

(6)

(7)

OP4

WARNING

8. Fonctionnement 8. Uso

Français Español

Les coupe-bordures RedMax sont conçus pour couper les bordures des pelouses de jardins, parcs, bordures de route, etc. Avant de démarrer le moteur, mettez-vous en position d’utilisation et réglez la position de la poignée et la hauteur de la roue comme requis.

■ REGLAGE DE LA HAUTEUR DE LA ROUE

1. Desserrez l’écrou à oreilles et modifiez la hauteur de la roue pour obtenir la profondeur de coupe désirée. (OP1)

(1) Coupe profonde (2) Coupe peu profonde (3) Ecrou à oreilles

2. Après avoir ajusté la hauteur, serrez fermement l’écrou à oreilles.

Couple de serrage : 51~68in-lbs (6~8N.m.)

• Ne réglez jamais la hauteur de la roue pendant que le moteur tourne.

■ MISE EN MARCHE DU MOTEUR

Faire attention que la lame de coupe se mette à tourner dès que le moteur démarre.

1. Poser la machine dans un endroit plat et ferme. Ne pas poser la tête de coupe sur le sol et dégager tout objet pouvant être projeté par la lame qui se met à tourner dès que le moteur démarre.

2. Appuyer plusieurs fois sur la pompe d’amorçage jusqu’à ce que de l’essence s’écoule par le tuyau de trop-plein (OP2).

3. Placer le starter en position fermée (OP3).

4. Placer l’interrupteur de contact sur la position de démarrage “Marche”. Tout en tirant sur la manette d’accélérateur, appuyer sur le bouton de verrouillage pour libérer l’accélérateur, le placer alors sur la position de démarrage “Start”. (OP4)

5. Tout en maintenant fermement la machine, tirer la poignée de démarrage (OP5).

(1) levier du starter (2) fermé (3) ouvert (4) Interrupteur d’allumage (5) Marche (6) Arrêt (7) Bouton de blocage de l’accélérateur

AVERTISSEMENT

Los cortacéspedes Redmax están diseñados para recortar césped en jardines, parques, borde de la carretera y demás. Antes de arrancar el motor, adopte la posición de funcionamiento y ajuste la posición del mango y la altura de la rueda como sea necesario.

■ AJUSTE DE LA ALTURA DE LA RUEDA

1. Afloje la tuerca de alas y cambie la altura de la rueda para obtener la profundidad de corte deseada. (OP1)

(1) Corte profundo (2) Corte poco profundo (3) Tuerca de alas

2. Después de ajustar la altura, apriete la tuerca de alas de forma segura.

Par de torsión de apriete: 51~68in-lbs (6~8N.m.)

• No ajuste nunca la altura de la rueda con el motor en marcha.

■ ARRANQUE DEL MOTOR

Tenga presente que el cabezal cortador comenzará a girar cuando el motor sea arrancado.

1. Coloque la unidad sobre una superficie plana y firme. Asegúrese de que el cabezal cortador no esté en contacto con el suelo y manténgalo alejado de los objetos circundantes, ya que comenzará a girar cuando el motor arranque.

2. Pulse el cebador varias veces hasta que el combustible fluya por el tubo transparente. (OP2)

3. Mueva la palanca del estrangulador a la posición de cierre. (OP3)

4. Ajuste el interruptor de ignición a la posición “Iniciar”. Mientras tira de la palanca de aceleración, pulse el botón de bloqueo y libere el acelerador, a continuación el acelerador quedará fijado en la “Posición de arranque”. (OP4)

5. Mientras sujeta la unidad firmemente, tire rápidamente de la cuerda del arrancador hacia fuera hasta que el motor arranque. (OP5)

(1) Palanca del estrangulador (2) cerrar (3) abrir (4) Interruptor de encendido (5) inicio (6) parada (7) Botón del grupo acelerador

ADVERTENCIA

AVERTISSEMENT

ADVERTENCIA

8. Operation

English

• Avoid pulling the rope to its end or returning it by releasing the knob. Such actions can cause starter failures.

6. Move the choke lever downward to open the choke. And restart engine. (OP3)

7. Allow the engine to warm up for several minutes before starting operation.

1. When restarting the engine immediately after stopping it, leave the choke open.

2. Overchoking can make the engine hard to start due to excess fuel. When the engine failed to start after several attempts, open the choke and repeat pulling the rope, or remove the spark plug and dry it.

■ STOPPING ENGINE (OP4)

1. Release the throttle lever and run the engine for a half minute.

2. Shift the ignition switch to the STOP position. (OP4)

• Except for an emergency, avoid stopping the engine while pulling the throttle lever.

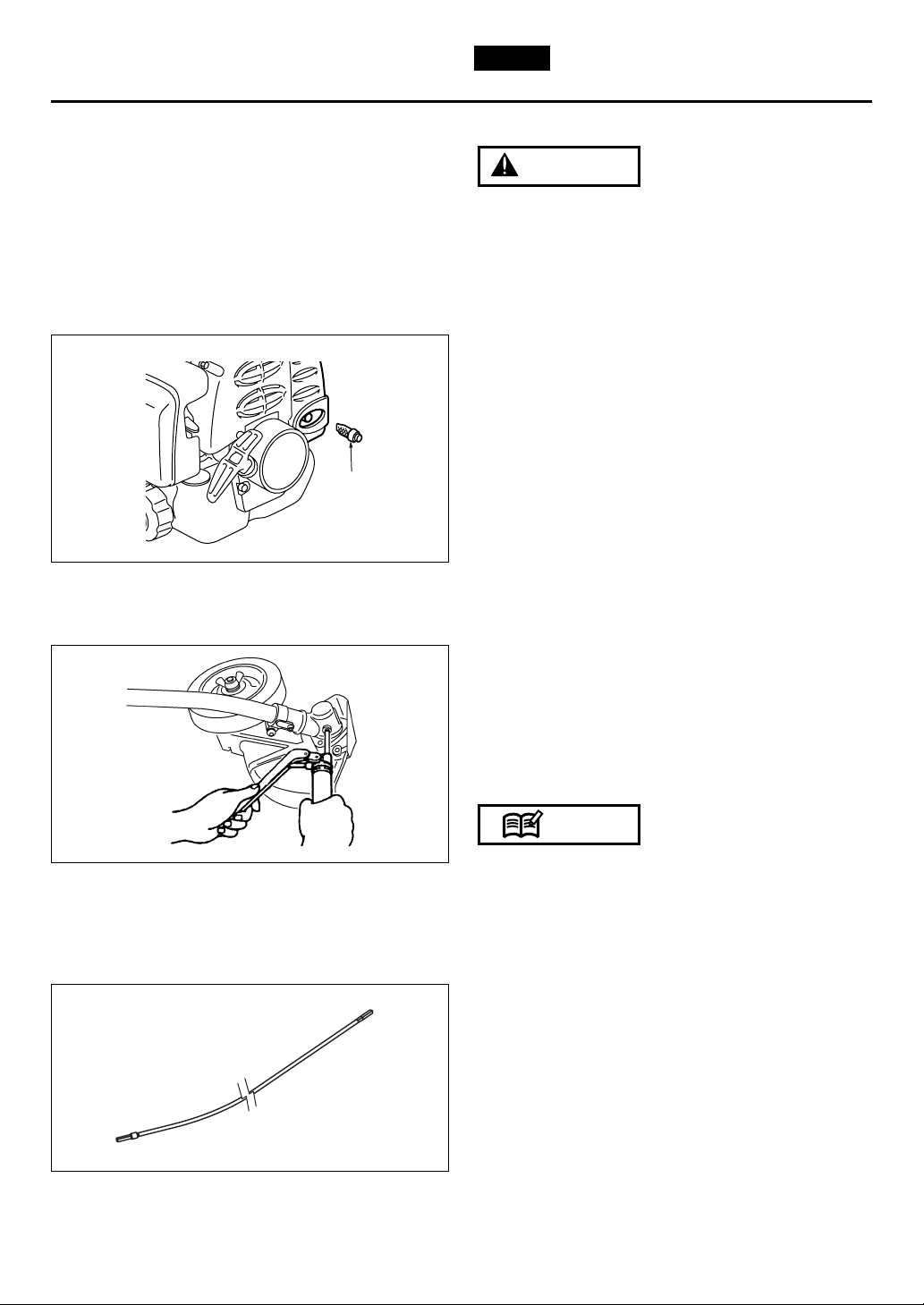

■ ADJUSTING THROTTLE CABLE

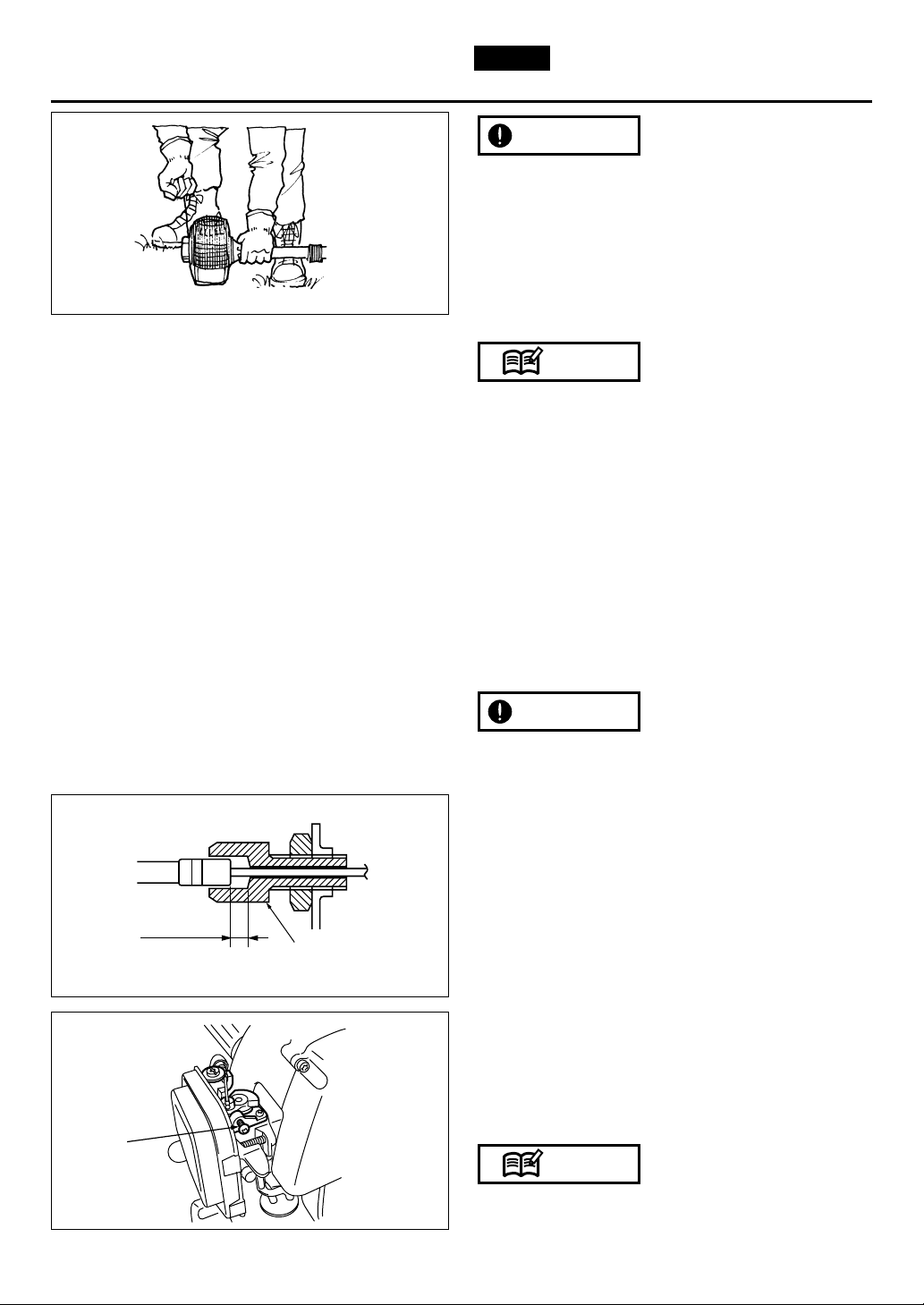

• The normal play is 1 or 2mm when measured at the carburetor side end. Readjust with the cable adjuster as required. (OP6)

(1) cable adjuster

■ ADJUSTING IDLING SPEED (OP7)

1. When the engine tends stop frequently at idling mode, turn the adjusting screw clockwise.

2. When the cutting head keeps rotating after releasing the trigger, turn the adjusting screw counterclockwise.

(1) idle adjusting screw

• Warm up the engine before adjusting the idling speed.

NOTE

OP7

.04 in

(1~2mm)

(1)

OP6

OP5

IMPORTANT

NOTE

(1)

IMPORTANT

8. Fonctionnement 8. Uso

Français Español

• Eviter de tirer à fond sur la corde de démarrage ou de relâcher brutalement la poignée. Ces opérations risquent d’endommager le système de démarrage.

6. Ramener le levier du starter vers le bas pour le remettre en position ouverte. Et redémarrer le moteur (OP3).

7. Laisser le moteur chauffer pendant plusieurs minutes avant de commencer à travailler.

1. Pour redémarrer le moteur aussitôt après l’avoir arrêté, laisser le starter en position ouverte.

2. Trop tirer sur le starter risque de rendre le moteur difficile à démarrer à cause de l’excès de carburant. Si le moteur refuse de démarrer après plusieurs tentatives infructueuses, placer le starter en position ouverte et tirer à nouveau plusieurs fois la corde de démarrage ou enlever et sécher la bougie.

■ ARRET DU MOTEUR (OP4)

1. Relâcher la manette d’accélérateur et laisser tourner le moteur pendant encore 30 secondes.

2. Placer le bouton de contact sur “(Arrêt) O”. (OP4)

• Sauf en cas d’urgence, ne jamais couper le contact lorsqu’on accélére.

■ REGLAGE CÂBLE D’ACCÉLÉRATEUR

• le jeu normal est de 1 à 2 mm mesuré au niveau du carburateur. Si nécessaire, effectuer ce réglage à l’aide du régleur. (OP6)

(1) Ajusteur de câble

■ REGLAGE DU RALENTI (OP7)

1. Lorsque le moteur a tendance à s’arrêter souvent au ralenti, tourner la vis dans le sens horaire.

2. Si la tête de coupe continue de tourner au ralenti après avoir relâché la manette d’accélérateur, tourner la vis dans le sens contraire des aiguilles d’une montre.

(1) Vis de réglage du ralenti

• Laisser chauffer le moteur avant d’effectuer le

REMARQUE

• Evite tirar de la cuerda hasta el final, y no la suelte para devolverla a su posición inicial. Estas acciones pueden causar fallos en el arrancador.

6. Mueva la palanca del estrangulador hacia abajo para abrir el estrangulador. Y vuelva a arrancar el motor. (OP3)

7. Permita que el motor se caliente durante varios minutos antes de comenzar a usar la máquina.

1. Al volver a arrancar el motor inmediatamente después de detenerlo, deje el estrangulador abierto.

2. El uso excesivo del estrangulador puede dificultar el arranque del motor debido al exceso de combustible. Si el motor no arranca después de varios intentos, abra el estrangulador y vuelva a tirar de la cuerda del arrancador, o retire la bujía y séquela.

■ CÓMO PARAR EL MOTOR (OP4)

1. Libere la palanca del acelerador y mantenga el motor en marcha durante medio minuto.

2. Mueva el interruptor de encendido a la posición “(parar) O”. (OP4)

• Excepto en casos de emergencia, evite detener el motor mientras tira de la palanca del acelerador.

■ AJUSTE CABLE DEL ACELERADOR

• La holgura normal es de 1 – 2 mm medida en el

extremo del carburador. Ajuste la holgura con el ajustador de cable según sea necesario. (OP6)

(1) Ajustador de cable

■ AJUSTE DE LA VELOCIDAD DE MARCHA EN VACÍO (OP7)

1. Cuando el motor tienda a detenerse frecuentemente en régimen de marcha en vacío, gire el tornillo de ajuste en el sentido de las agujas del reloj.

2. Si el cabezal cortador sigue girando una vez que se ha liberado el gatillo, gire el tornillo de ajuste en el sentido contrario a las agujas del reloj.

(1) Tornillo de ajuste de marcha mínima

NOTA

IMPORTANT

IMPORTANTE

REMARQUE

IMPORTANT

NOTA

IMPORTANTE

8. Operation

English

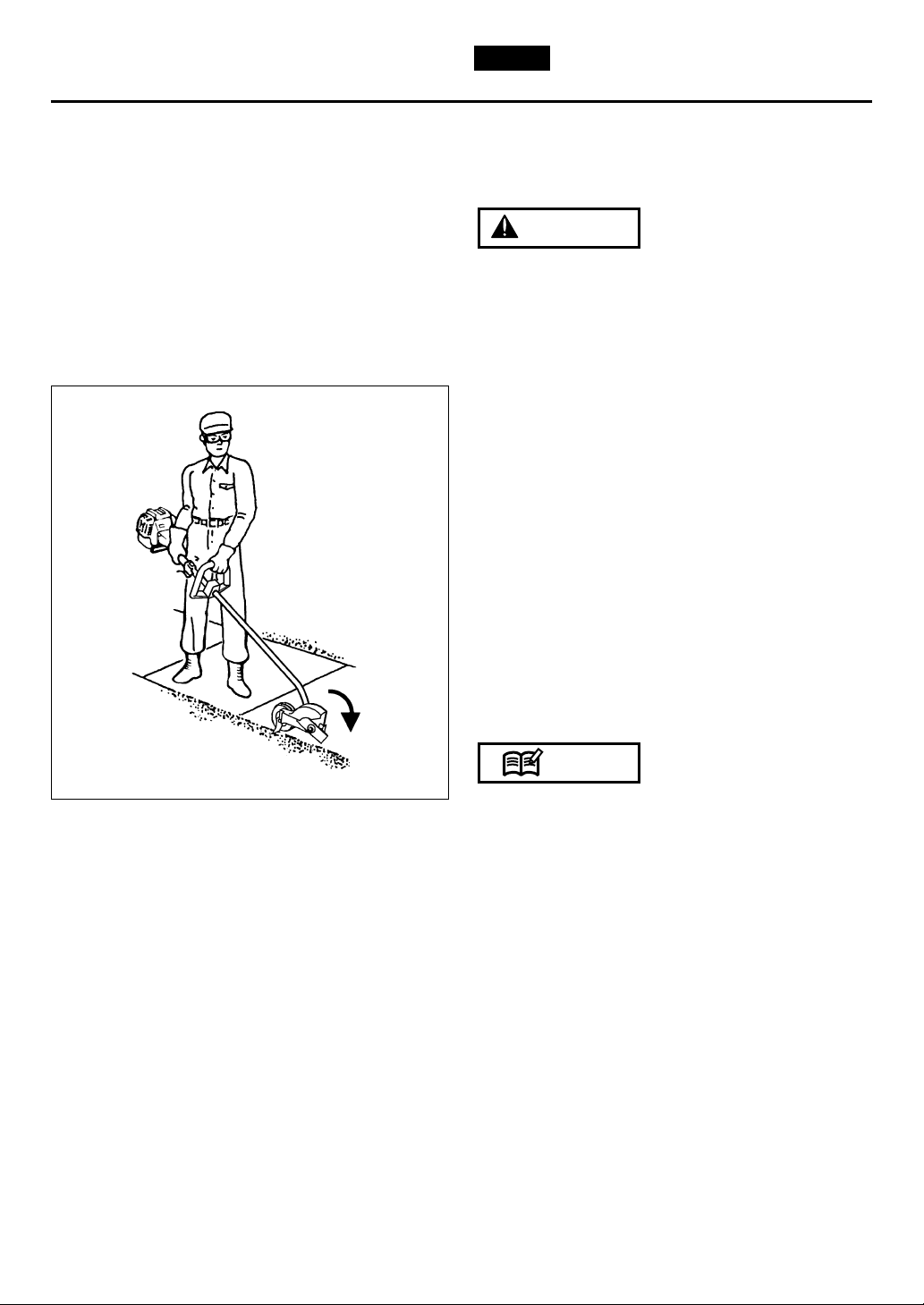

■ HOW TO USE

1. Always wear eye protection such as safety goggles. Never lean over the rotating cutting head. Rocks or other debris could be thrown into eyes and face and cause serious personal injury.

2. Keep the blade guard and the mad guard attached in place at all times when the unit is operated.

3. Before starting a job, check the area and remove all obstacles and objects that could be thrown by the blade.

4. Do not adjust the wheel height or try to remove anything entangled to the blade with the engine running.

1. Before starting the engine, adjust the wheel height for desired cutting depth (See page 26).

2. Before starting a job, plan your direction of travel so that you can always hold the edger on you right side and can walk on a hard surface as much as possible.

3. When starting to edge, maintain the engine speed at the level required to perform edging work, and slowly have the blade cut into the edge groove.

• Before edging, make sure the area is soft enough so the blade does not bog down.

• Do not move the edger into the work so fast that the engine or blade bogs down.

• Do not operate using starting throttle lock. It may cause unit uncontrolled, and clutch failure.

• Use care indirecting discharge to avoid bystanders, vehicles, glass, and the like.

• When the blade guard is clogged or blade stuck, stop the engine and clean it.

NOTE

OP8

WARNING

8. Fonctionnement 8. Uso

Français Español

• Caliente el motor antes de ajustar la velocidad de marcha en vacío.

■ COMO USAR

1. Utilizar siempre protección para los ojos tales como gafas. No se apoye nunca sobre el cabezal de corte giratorio. Piedras u otros desechos podrían salir despedidos hacia sus ojos y cara y causarle serios daños personales.

2. Mantenga el protector de la cuchilla y el protector de barro colocados en sus sitios en todo momento cuando la unidad esté en funcionamiento.

3. Antes de comenzar un trabajo, compruebe el área y retire todos los obstáculos y objetos que podrían ser lanzados por la cuchilla.

4. No ajuste la altura de la rueda ni intente retirar nada enganchado a la cuchilla con el motor en marcha.

1. Antes de arrancar el motor, ajuste la altura de la rueda para la profundidad de corte deseada (Vea la página 26).

2. Antes de comenzar a trabajar, planee su dirección de movimiento de forma que pueda siempre sujetar el cortacésped a su derecha y pueda caminar en una superficie lo más dura posible.

3. Cuando comience a recortar, mantenga la velocidad del motor a un nivel adecuado para llevar a cabo el trabajo de recorte y lentamente haga que la cuchilla corte hacia la ranura del borde.

• Antes de llevar a cabo el recorte, asegúrese de que el área es lo suficientemente suave de forma que la cuchilla no se atasque.

• No mueva el cortacésped demasiado rápido mientras esté en funcionamiento puesto que el motor o la cuchilla se podrían atascar.

• No haga funcionar con el bloqueo de la válvula de estrangulación. Puede que la unidad quede sin control y se produzca fallo del embrague.

• Tenga cuidado con la salida indirecta para evitar transeúntes, vehículos, cristal y cosas parecidas.

• Cuando el protector de la cuchilla o la cuchilla está atascada, detenga el motor y límpielo.

NOTA

réglage du ralenti.

■ COMMENT UTILISER LE COUPE-BORDURES

1. Portez toujours une protection visuelle telle que des lunettes de protection. Ne vous penchez jamais au-dessus de la tête de coupe rotative. Des cailloux ou d’autres débris pourraient être projetés sur vos yeux ou votre visage et causer des blessures corporelles sérieuses.

2. Gardez le garde-lame et le garde-fou fixés en position en permanence lorsque l’appareil est utilisé.

3. Avant de commencer une tâche, contrôlez la zone de travail et retirez tout obstacle ou objet qui pourrait être projeté par la lame.

4. Ne réglez pas la hauteur de la roue et n’essayez pas de retirer un objet enchevêtré dans la lame pendant lorsque le moteur tourne.

1. Avant de démarrer le moteur, réglez la hauteur de la roue pour obtenir la profondeur de coupe désirée (Voir page 26).

2. Avant de commencer une tâche, planifiez votre direction de déplacement de manière à pouvoir toujours tenir le coupe-bordures sur votre droite et, autant que possible, marcher sur une surface dure.

3. Lorsque vous commencez la coupe, maintenez la vitesse du moteur au niveau requis pour effectuer la coupe, et amenez lentement la lame vers la bordure à couper.

• Avant de commencer la coupe, assurez-vous que la zone concernée n’est pas trop dure à couper afin que la lame ne tressaute pas.

• Ne déplacez pas trop rapidement le coupe-bordures dans la zone à couper afin que la lame ou le moteur ne tressautent pas.

• N’utilisez pas l’appareil avec le verrou de démarrage activé. Cela pourrait causer une perte de contrôle de l’appareil et endommager l’embrayage.

• Faites attention à ne pas diriger l’éjection de coupe en direction de personnes à proximités, de voitures, de surfaces en verre, etc.

• Lorsque le garde-lame est encrassé ou que la lame est bloquée, arrêtez le moteur et nettoyez.

REMARQUE

AVERTISSEMENT

ADVERTENCIA

Maintenance, replacement, or repair of the emission control device and systems may be performed by any non-road engine repair establishment or individual.

•Always be sure to stop the engine before inspecting the stick edger for problems or performing maintenance.

•Never alter the stick edger or take the engine apart.

• When replacing parts, always be sure to use only RedMax products or products which have been certified by RedMax for use with the RedMax stick edger.

■ BE SURE TO CHECK THE FOLLOWING BEFORE USING YOUR STICK EDGER

WARNING

9. Maintenance

English

Item to be checked Response

1 Edging mechanism • See if attachment is loose • Tighten screws and bolts

• Check if edges of blades are dull • Sharpen or replace blades 2 Throttle • Stiff and difficult to move • Repair or replace 3 Throttle wire • Too loose, too tight • Adjust

• Stiff and difficult to move • Repair or replace 4 Engine attachment • See if fittings are loose • Tighten fittings 5 Fuel tank • See if attachment is loose • Tighten screws and bolts

• See if fuel pipe is damaged • Replace

• See if cap packing is damaged • Replace 6 Muffler • See if attachment is loose • Tighten screws and bolts 7 Cutting blade • See if damaged or worn shorter than usable • Replace

length

Elément à vérifier Action

L’entretien, le remplacement ou la réparation du dispositif et des systèmes de lutte contre les émissions peuvent être effectués par toute société ou individu spécialisé dans la réparation des moteurs hors-route.

• Assurez-vous de toujours arrêter le moteur avant d’inspecter le coupe-bordures ou d’effectuer une opération d’entretien.

• Ne modifiez jamais le coupe-bordures et ne retirez jamais son moteur.

•Lors du remplacement de pièces, assurez-vous de toujours utiliser des produits RedMax ou des produits qui ont été certifiés par RedMax pour une utilisation avec le coupe-bordures RedMax.

■ ASSUREZ-VOUS DE VERIFIER LES POINTS SUIVANTS AVANT D’UTILISER VOTRE COUPE-BORDURES

AVERTISSEMENT

El mantenimiento, recambio o reparación del dispositivo de control de emisiones y del equipo pueden realizarse en cualquier centro de reparación de motores o personalmente.

• Asegúrese siempre de detener el motor antes de inspeccionar el cortacésped en busca de problemas o para

llevar a cabo el mantenimiento.

• No modifique nunca el cortacésped ni desmonte el motor.

• Al reemplazar las piezas, asegúrese siempre de utilizar sólo productos RedMax o productos que hayan sido

certificados por RedMax para uso con el cortacésped RedMax.

■ ASEGÚRESE DE COMPROBAR LO SIGUIENTE ANTES DE UTILIZAR SU CORTACÉSPED

ADVERTENCIA

9. Entretien

9. Mantenimiento

Français

Español

1 Mécanisme de coupe

2 Levier d’accélération 3 Câble d’accélérateur

4 Ensemble moteur 5 Réservoir de carburant

6 Pot d’échappement 7 Lame de coupe

• Vérifiez que l’ensemble n’est pas desserré

• Vérifiez que les bords des lames ne sont pas émoussés

• Rigide et difficile a bouger

• Trop lâche, trop serré

• Raide et difficile à bouger

• Vérifiez que les fixations ne sont pas desserrées

• Vérifiez que l’ensemble n’est pas desserré

• Vérifiez que le tuyau de carburant n’est pas endommagé

• Vérifiez que la garniture du couvercle n’est pas endommagée

• Vérifiez que l’ensemble n’est pas desserré

• Vérifiez qu’elle n’est pas endommagée ou qu’elle n’est pas trop usée

• Serrez les vis et les boulons

• Aiguisez ou remplacez les lames

• Réparez ou remplacez

• Ajustez

• Réparez ou remplacez

• Serrez les fixations

• Serrez les vis et le boulons

• Remplacez

• Serrez les vis et les boulons

• Remplacez

Ítem a comprobar Respuesta

1 Mecanismo de recorte

2 Válvula de estrangulación 3 Cable de la válvula de

estrangulación 4 Acoplamiento del motor 5 Depósito del combustible

6 Silenciador 7 Cuchilla de corte

• Mire si el acoplamiento está flojo

• Compruebe si los bordes de la cuchilla están desafilados

•Duro y difícil de mover

• Demasiado flojo, demasiado apretado

•Duro y difícil de mover

• Mire si los accesorios están flojos

• Mire si el acoplamiento está flojo

• Mire si el tubo del combustible está dañado

• Mire si la tapa está dañada

• Mire si el acoplamiento está flojo

• Mire si está dañada o si está gastada más de la longitud utilizable

• Apriete los tornillos y los pernos

• Afile o reemplace las cuchillas

• Reparar o reemplazar

• Ajustar

• Reparar o reemplazar

• Apriete los accesorios

• Apriete los tornillos y los pernos

• Reemplace

• Apriete tornillos y pernos

• Reemplazar

every every every

25 50 100

system/compornent procedure before hours hours hours note

use after after after fuel leaks, fuel spillage wipe out ✔

fuel tank, air filter, fuel filter inspect/clean ✔✔ replace, if necessary

see ■ADJUSTING replace carburetor

idle adjusting screw ✔

IDLING SPEED (p.28) if necessary clean and readjust GAP: .025in(0.6~0.7mm)

spark plug ✔

plug gap replace, if necessary cylinder fins, intake air cooling vent clean ✔ muffler, spark arrester, cylinder exhaust port

clean ✔ throttle lever, ignition switch check operation ✔

replace if cutting parts ✔

something's wrong drive shaft grease ✔ gear case grease ✔ screws/nuts/bolts tighten/replace ✔✔not adjusting screws cutting blade inspect/replace ✔ replace, if necessary

ENGINE

SHAFT

■ MAINTENANCE CHART

9. Maintenance

English

9. Entretien

9. Mantenimiento

Français

Español

Toutes les Toutes les Toutes les

25 50 100

Système/Composant Procédure Avant heures heures heures Remarque

utilisation suivantes suivantes suivantes fuites ou éclaboussures de carburant essuyer ✔ réservoir de carburant, filtre à air, filtre à carburant

vérifier/nettoyer ✔✔ remplacer si nécessaire voir ■ REGLAGE remplacer le carburateur

vis de réglage du ralenti ✔

DU RALENTI (p 29) si nécessaire nettoyer et régler le JEU : de 0,6 à 0,7 mm

bougie d’allumage ✔

jeu des électrodes remplacer si nécessaire ailettes de cylindre, ouïe de refroidissement nettoyer ✔ Silencieux, pare-étincelles,

nettoyer,Enlever les dépôts

✔

Embout du tuyau d'échappement de calamine accumulée levier d ‘accélérateur, bouton de contact vérifier le fonctionnement ✔

remplacer en cas de parties coupantes ✔

défaut Arbre de transmission graisser ✔ carter du renvoi d’angle graisser ✔ vis/écrous/boulons serrer/remplacer ✔✔sauf vis de réglage Lame vérifier/remplacer ✔ remplacer si nécessaire

MOTEUR

MACHINE

■ TABLEAU D’ENTRETIEN

cada Ogni Ogni

25 50 100

sistema/componente procedimiento antes horas horas horas nota

de usar de uso de uso de uso

fugas de combustible, combustible derramado

limpiar ✔

tanque de combustible, filtro de aire, inspeccionar/limpiar ✔✔ reemplazar si es necesario filtro de combustible

tornillo de ajuste de velocidad ver ■ AJUSTE DE LA reemplazar el carburador si de marcha mínima VELOCIDAD DE MARCHA ✔ es necesario

MÍNIMA” (pág. 29) limpiar y ajustar la distancia

DISTANCIA INTERELECTRÓDICA:

bujía ✔

interelectródica

0,6–0,7 mm reemplazar si es necesario

aletas del cilindro, toma de aire de limpiar ✔ refrigeración

ilenciador, parachispas, lumbrera limpiar, rimuovere il carbone ✔

de escape accumulato palanca del acelerador, interruptor de encendido

comprobar funcionamiento ✔ reemplazar si hay algún

partes cortantes ✔

desperfecto Eje propulsor engrasar ✔ caja de engranajes engrasar ✔ tornillos/tuercasz/pernos apretar/reemplazar ✔✔no aplicable a los tornillos de ajuste Cuchilla limpiar/reemplazar ✔ reemplazar si es necesario

■ TABLA DE MANTENIMIENTO

MOTOR

EJE

9. Maintenance

English

• Make sure that the engine has stopped and is cool before performing any service to the machine. Contact with moving cutting head or hot muffler may result in a personal injury.

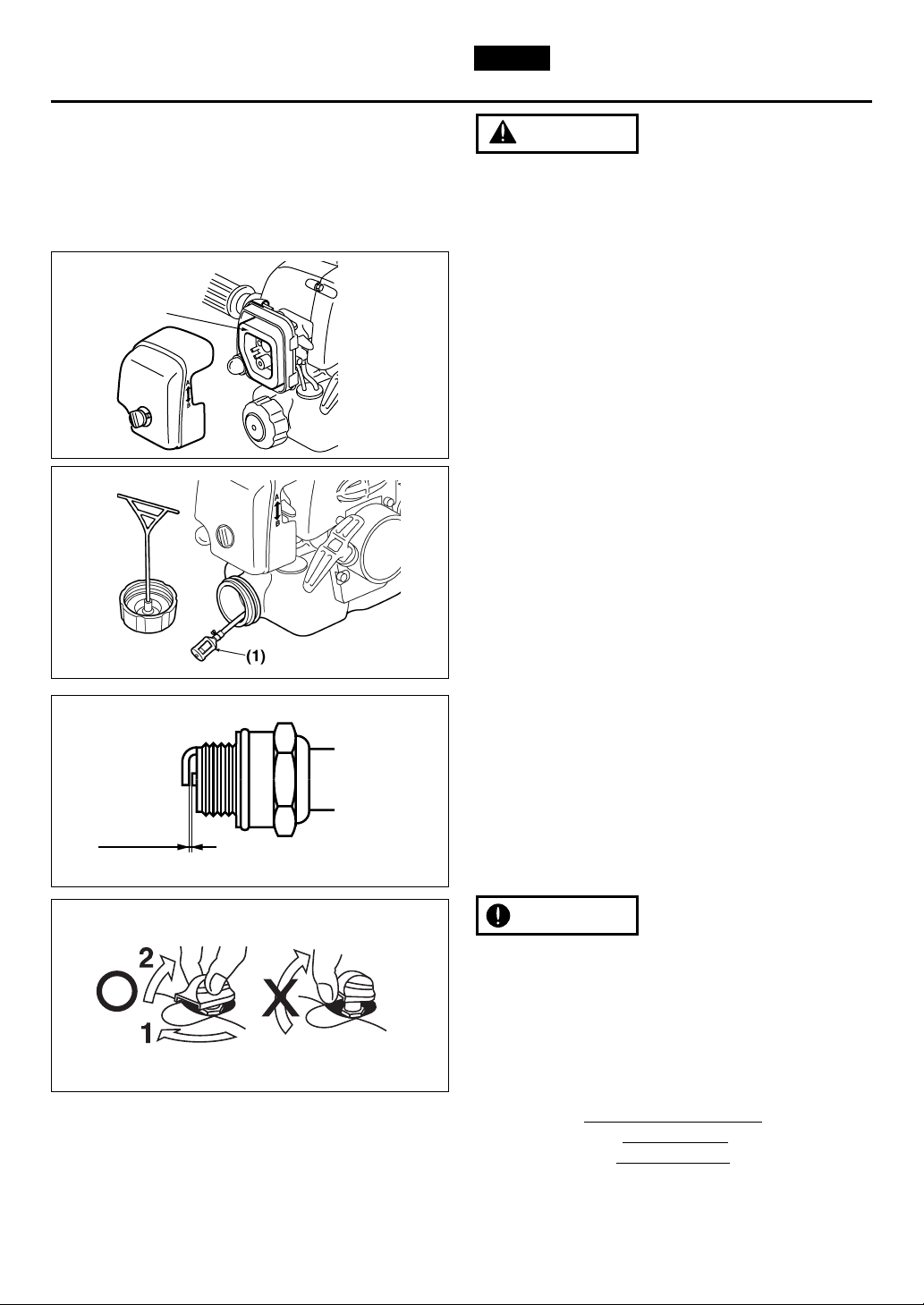

■ AIR FILTER

• The air filter, if clogged, will reduce the engine performance. Check and clean the filter element in warm, soapy water as required. Dry completely before installing. If the element is broken or shrunk, replace with a new one. (MA1)

(1) air filter

■ FUEL FILTER

• When the engine runs short of fuel supply, check the fuel cap and the fuel filter for blockage. (MA2)

(1) fuel filter

■ SPARK PLUG

• Starting failure and mis-firing are often caused by a fouled spark plug. Clean the spark plug and check that the plug gap is in the correct range. For a replacement plug, use the correct type specified by RedMax. (MA3)

• When you take off the spark plug, twist (1) and pull off the cap (2). (MA4)

• REPLACEMENT PLUG IS A NGK BPMR7A.

• Note that using any spark plug other than those designated may result in the engine failing to operate properly or in the engine becoming overheated and damaged.

• To install the spark plug, first turn the plug until it is finger tight, then tighten it a quarter turn more with a socket wrench.

TIGHTENING TORQUE:

87~104 in-lbs

(9.8~11.8 N.m.)

IMPORTANT

MA1

MA2

.025 in

0.655mm

MA3

MA4

WARNING

(1)

9. Entretien 9. Mantenimiento

Français Español

Assurez-vous que le moteur est arrêté et refroidi avant de commencer toute maintenance sur l'appareil. Un contact avec la lame tournante ou avec le silencieux encore chaud pourraient provoquer des blessures.

■ FILTRE A AIR

• Si le filtre à air est colmaté, la performance du moteur en sera réduite. Vérifier et nettoyer l’élément de filtre avec de l’eau savonneuse tiède. Le sécher complètement avant de le réinstaller. Si l’élément de filtre est cassé ou rétréci, le remplacer par un neuf (MA1).

(1) Filtre à air

■ FILTRE A CARBURANT

• Si l’essence n’arrive plus au carburateur, vérifier que l’évent du bouchon de réservoir et le filtre à carburant ne sont pas bouchés. (MA2)

(1) Filtre à carburant

■ BOUGIE D’ALLUMAGE

• Les démarrages sans succès et les ratés d’allumage du moteur sont souvent causés par une bougie encrassée. Vérifier l’état de la bougie et le jeu de ses électrodes. Comme bougie de rechange, n’utiliser que le type approprié spécifié par RedMax. (MA3)

• Pour retirer la bougie d’allumage, tournez (1) et retirez le bouchon (2). (MA4)

• Le type de bougie de remplacement est une NGK BPMR7A.

• Prendre note que l’utilisation d’un type de bougie différent peut causer des pannes, la surchauffe du moteur et même des dégâts internes.

• Lors de la mise en place d’une nouvelle bougie, la serrer complètement à la main et terminer en serrant un quart de tour à la clé.

COUPLE DE SERRAGE:

de 87 à 104 in-lbs

(de 9.8 à 11.8 N.m.)

IMPORTANT

Asegúrese de que el motor se ha parado y se ha enfriado antes de realizar ninguna reparación a la máquina. El contacto con el cabezal cortante o con el silenciador estando caliente puede causar lesión personal.

■ FILTRO DE AIRE

• Un filtro de aire obstruido reducirá la eficiencia del motor. Compruebe y limpie el elemento de filtro en caliente, usando agua jabonosa en caso de ser necesario. Seque completamente el elemento antes de instalarlo. Si el elemento está roto o se ha encogido, reemplácelo por uno nuevo. (MA1)

(1) Filtro de aire

■ FILTRO DE COMBUSTIBLE

• Cuando el suministro de combustible al motor se interrumpa, compruebe si el tapón de combustible y el filtro de combustible están obstruidos. (MA3)

(1) Filtro de combustible

■ BUJÍA

• Los fallos de arranque son causados a menudo por bujías en mal estado. Limpie la bujía y compruebe que la distancia de la misma se encuentra dentro del margen correcto. Para cambiar la bujía, utilice el tipo correcto especificado por RedMax. (MA3)

• Cuando vaya a retirar la bujía de encendido, gire (1) y tire del casquete (2). (MA4)

• LA BUJÍA DE RECAMBIO DEBE SER UNA BUJÍA NGK BPMR7A.

• Tenga presente que la utilización de cualquier bujía distinta del tipo especificado puede ocasionar que el motor no funcione correctamente o que el motor se recaliente y resulte dañado.

• Para instalar la bujía, primero gire la bujía manualmente hasta sentirla apretada, y luego apriétela un cuarto de vuelta más con una llave de tubo.

PAR DE TORSIÓN:

87–104 (pulg.-lbs)

(9.8–11.8 N.m.)

IMPORTANTE

AVERTISSEMENT

ADVERTENCIA

9. Maintenance

English

■ MUFFLER

• Inspect periodically, the muffler for loose fasteners, any damage or corrosion. If any sign of exhaust leakage is found, stop using the machine and have it repaired immediately.

• Note that failing to do so may result in the engine catching on fire.

■ SPARK ARRESTER

• The muffler is equipped with a spark arrester to prevent red hot carbon from flying out of the exhaust outlet. Periodically inspect and clean as necessary with a wire brush. In the State of California it is required by law (Section 4442 of the California Public Resources Code) to equip a spark arrester when a gas powered tool is used in any forest covered, brush covered, or grass covered unimproved land. (MA5)

(1) Spark arrester

■ GEAR CASE

• The reduction gears are lubricated by multipurpose, lithium-based grease in the gear case. At every 25 hours of use, supply the gear case with new grease. (MA6)

• Remove the cutter holders before installing new grease to arrange for old grease to exit. (MA8)

• When removing and installing the holder(A), use care not to allow any dirt and dust entering in to the gear case. (MA8)

■ DRIVE SHAFT (MA7)

• The drive shaft is lubricated by multipurpose lithiumbased grease (NLGI No.2). Pull out the shaft from the pipe and supply new grease every 50 hours of use or more often depending on the job condition.

NOTE

MA5

MA6

MA7

WARNING

(1)

9. Entretien 9. Mantenimiento

Français Español

■ SILENCIEUX

• Vérifier régulièrement l’état du silencieux : dommages, corrosion et fixation. Si le silencieux fuit, arrêter d’utiliser la machine et la faire réparer immédiatement.

•Si l’on continue d’utiliser la machine dans cette condition, le moteur risque de prendre feu.

■ PARE-ETINCELLES

• Le silencieux est équipé d’un pare-étincelles pour empêcher les particules de calamine portées au rouge de s’échapper. Le vérifier périodiquement et le nettoyer si nécessaire avec une brosse métallique. Dans l’Etat de Californie, la loi (section 4442 du California Public Resources Code) exige de poser un pare-étincelles lorsqu’un outil à gaz est utilisé en forêt ou sur un terrain brut couvert de buissons ou d’herbes. (MA5)

(1) Pare-etincelles

■ CARTER D’ENGRENAGE

• L’engrenage réducteur est lubrifié par de la graisse multifonction au lithium dans le carter d’engrenage. Après environ 25 heures d’utilisation, appliquez de la nouvelle graisse dans le carter d’engrenage. (MA6)

• Retirez les supports de lame avant d’appliquer la nouvelle graisse afin de permettre à la graisse usagée de sortir. (MA8)

• Lorsque vous retirez et installez le support (A), faites bien attention à ce que de la saleté ou de la poussière n’entre pas dans le carter d’engrenage. (MA8)

■ ARBRE DE TRANSMISSION (MA7)

• L’arbre de transmission est lubrifié par de la graisse multifonction au lithium (NLGI No.2). Retirez l’arbre du tube et appliquez de la nouvelle graisse toutes les 50 heures d’utilisation ou plus fréquemment, en fonction des conditions d’utilisation.

REMARQUE

■ SILENCIADOR

• Inspeccione periódicamente el silenciador por sujetadores sueltos, daños o corrosión. Si encuentra cualquier señal de fuga de gas de escape, deje de usar lamáquina y hágala reparar inmediatamente.

• Tenga presente que si no lo hace, el motor podría incendiarse.

■ PARACHISPAS

• El silenciador está equipado con un parachispas para impedir que salga carbón caliente al rojo por el tubo de escape. Inspecciónelo periódicamente y, en caso de ser necesario, límpielo con un cepillo de alambre.

En el Estado de California la ley establece (Sección 4442 del Código de recursos públicos de California) que el dispositivo se dote de un apagachispas cuando una herramienta impulsada por gas se utilice en cualquier terreno descuidado cubierto por bosque, brozas o hierbas. (MA5)

(1) Parachispas

■ CAJA DE CAMBIOS

• Los cambios de reducción se lubrican con grasa con base de litio multiuso en la caja de cambios. Cada 25 horas de uso, proporcione a la caja de cambios grasa nueva. (MA6)

• Retire los soportes del cortador antes de instalar grasa nueva para que salga la grasa vieja. (MA8)

• Al quitar y volver a instalar el soporte (A), tenga cuidado de no permitir que entre suciedad ni polvo en la caja de cambios. (MA8)

■ EJE PROPULSOR (MA7)

• El eje propulsor se lubrica con grasa con base de litio multiuso (NLGI N.º2). Saque el eje del tubo y coloque grasa nueva cada 50 horas de uso o incluso más a menudo dependiendo de las condiciones de trabajo.

NOTA

AVERTISSEMENT

ADVERTENCIA

9. Maintenance

English

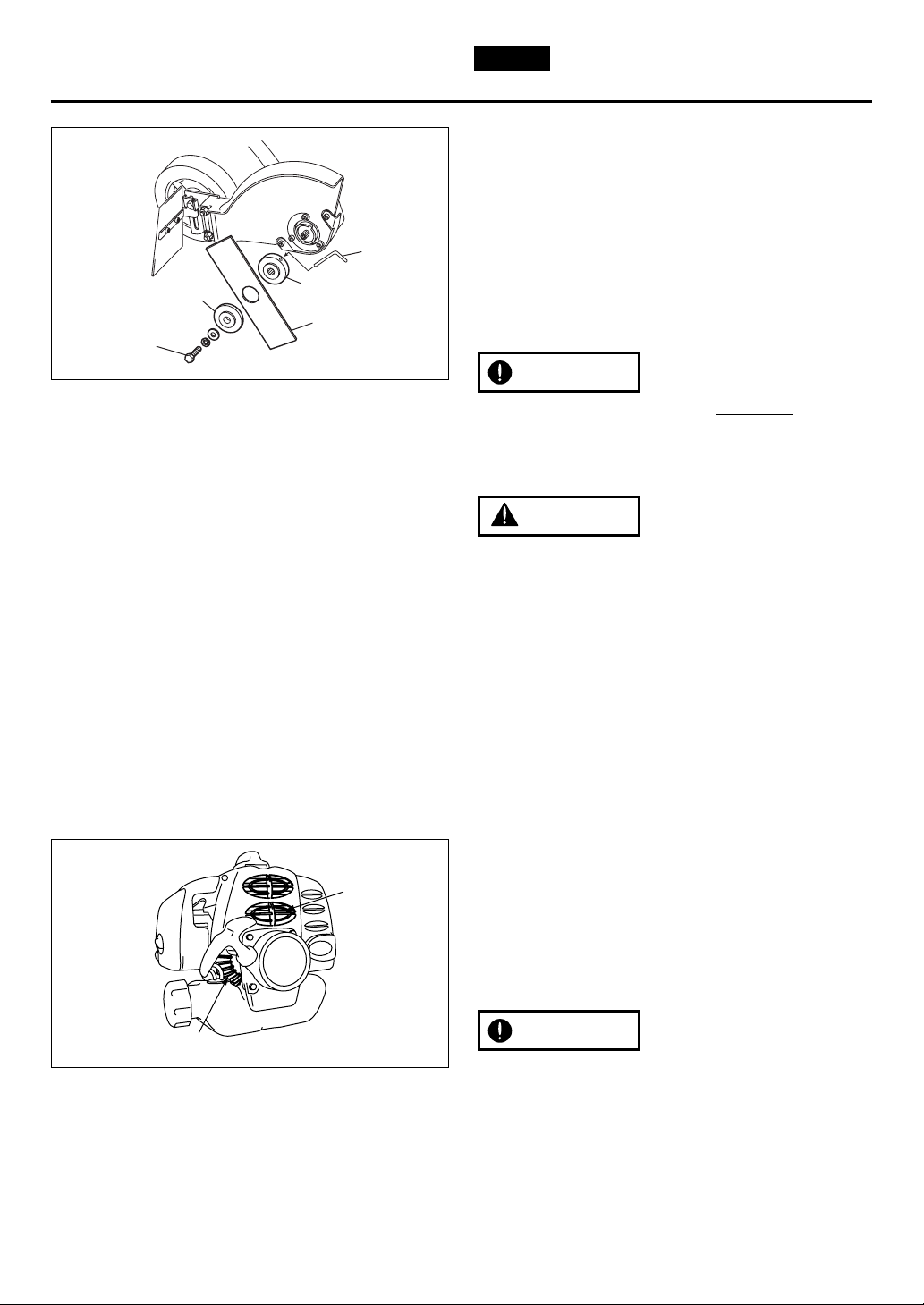

■ BLADE (MA8)

• Place the blade between holders (A) and (B) while locking the gear shaft by putting the bar, through the key holes on the holder(A) and the gearcase. Use the socket and the screwdriver to tighten the blade mounting bolt.

(1) Blade mounting nut (Left-handed)

Tightning Torque: 130~150in-lbs (15~20N.m.) (2) Holder (B) (3) Blade (4) Holder (A) (5) Bar

• Attention to the direction of the holder (B)

■ INTAKE AIR COOLING VENT

• Never touch the cylinder, muffler, or spark plugs

with your bare hands immediately after stopping the engine. The engine can become very hot when in operation, and doing so could result in severe burns.

•When checking the machine to make sure that it

is okay before using it, check the area around the muffler and remove any wood chips or leaves which have attached themselves to the stick edgers. Failing to do so could cause the muffler to become overheated, and that this in turn could cause the engine to catch on fire. Always make sure that the muffler is clean and free of wood chips, leaves, and other waste before use.

• Check the intake air cooling vent and the area

around the cylinder cooling fins after every 25 hours of use for blockage, and remove any waste which has attached itself to the stick edgers. Note that it is necessary to remove the engine cover shown in (MA9) in order to be able to view the upper part of the cylinder.

• If waste gets stuck and causes blockage around the

intake air cooling vent or between the cylinder fins, it may cause the engine to overheat, and that in turn may cause mechanical failure on the part of the stick edgers. (MA9)

(1) Cylinder (2) Intake air cooling vent (back)

IMPORTANT

MA9

(1)

(2)

(3)

(4)

(5)

MA8

(2)

(1)

IMPORTANT

WARNING

9. Entretien 9. Mantenimiento

Français Español

■ LAME (MA8)

• Placez la lame entre les supports (A) et (B) tout en verrouillant l’arbre de transmission en plaçant la barre à travers les boutonnières sur le support (A) et le carter d’engrenage. Utilisez la douille et le tournevis pour serrer le boulon de montage de la lame.

(1)

Ecrou de montage de la lame (rotation à gauche)

Couple de serrage : 130~150in-lbs (15~20N.m.) (2) Support (B) (3) Lame (4) Support (A) (5) Barre

• Attention à la direction du support (B)

■ OUÏE DU REFROIDISSEMENT PAR AIR

• Ne jamais toucher le cylindre, le silencieux ou la

bougie à mains nues aussitôt après l’arrêt de la machine. Le moteur peut devenir très chaud en cours d’utilisation et le risque de brûlure grave à son contact est important.

• Lors de la vérification de la machine, s’assurer

de son bon état de fonctionnement avant de l’utiliser, vérifier autour du silencieux et retirer les copeaux de bois ou les feuilles pouvant y être retenues. Si cette opération n’est pas faite, le silencieux peut surchauffer et le moteur peut prendre feu. Toujours vérifier que le silencieux est propre et débarrassé des copeaux, feuilles mortes et autres débris avant d’utiliser la machine.

• Vérifier l’ouïe d’entrée d’air de refroidissement et la

zone des ailettes autour du cylindre toutes les 25 heures de fonctionnement et retirer tout bourrage de détritus. Prendre note qu’il est nécessaire de démonter le capot moteur (MA9) pour accéder à la partie supérieure du cylindre.

• Si des détritus se coincent et bouchent la zone aux

alentours de l’ouïe d’entrée d’air de refroidissement, le moteur risque de chauffer et provoquer une grave panne mécanique. (MA9)

(1) Cylindre (2) Ouïe d’entrée d’air de refroidissement (arrière)

IMPORTANT

■ CUCHILLA (MA8)

• Coloque la cuchilla entre los soportes (A) y (B) mientras bloquea el eje de cambio colocando la barra, a través de los agujeros de la llave en el soporte (A) y la caja de cambios. Utilice el manguito y el destornillador para apretar el perno de montaje de la cuchilla.

(1)

Tuerca de montaje de la cuchilla (Parte izquierda)

Par de torsión de apriete: 130~150in-lbs (15~20N.m.) (2) Soporte (B) (3) Cuchilla (4) Soporte (A) (5) Barra

• Preste atención a la dirección del soporte B

■ TOMA DE AIRE DE REFRIGERACIÓN

• Nunca toque el cilindro, el silenciador o las

bujías con las manos descubiertas inmediatamente después de parar el motor. El motor puede alcanzar altas temperaturas mientras funciona, por lo que tal acción podría causarle graves quemaduras.

• Al comprobar la máquina para asegurarse de

que está bien antes de usarla, compruebe la zona alrededor del silenciador y quite todas las astillas de madera o las hojas que se hayan adherido al cortacéspedes. Si no lo hace, el silenciador podrá recalentarse, lo que a su vez podrá hacer que el motor se incendie. Asegúrese siempre de que el silenciador esté limpio y libre de astillas de madera, hojas y otros desechos antes de usar la máquina.

• Compruebe la toma de aire de refrigeración y la

zona alrededor de las aletas de refrigeración del cilindro cada 25 horas de uso para determinar si están bloqueadas, y retire todos los desechos que se hayan adherido al cortacéspedes. Tenga presente que es necesario desmontarla cubierta del motor que aparece en (MA9) para poder ver la parte superior del cilindro.

• Si se acumulan desechos y producen un bloqueo

alrededor de la toma de aire de refrigeración o entre las aletas del cilindro, el motor podrá recalentarse, lo que a su vez podrá causar fallos mecánicos. (MA9)

(1) Cilindro (2) Toma de aire de refrigeración (posterior)

IMPORTANTE

IMPORTANT

AVERTISSEMENT

IMPORTANTE

ADVERTENCIA

9. Maintenance

English

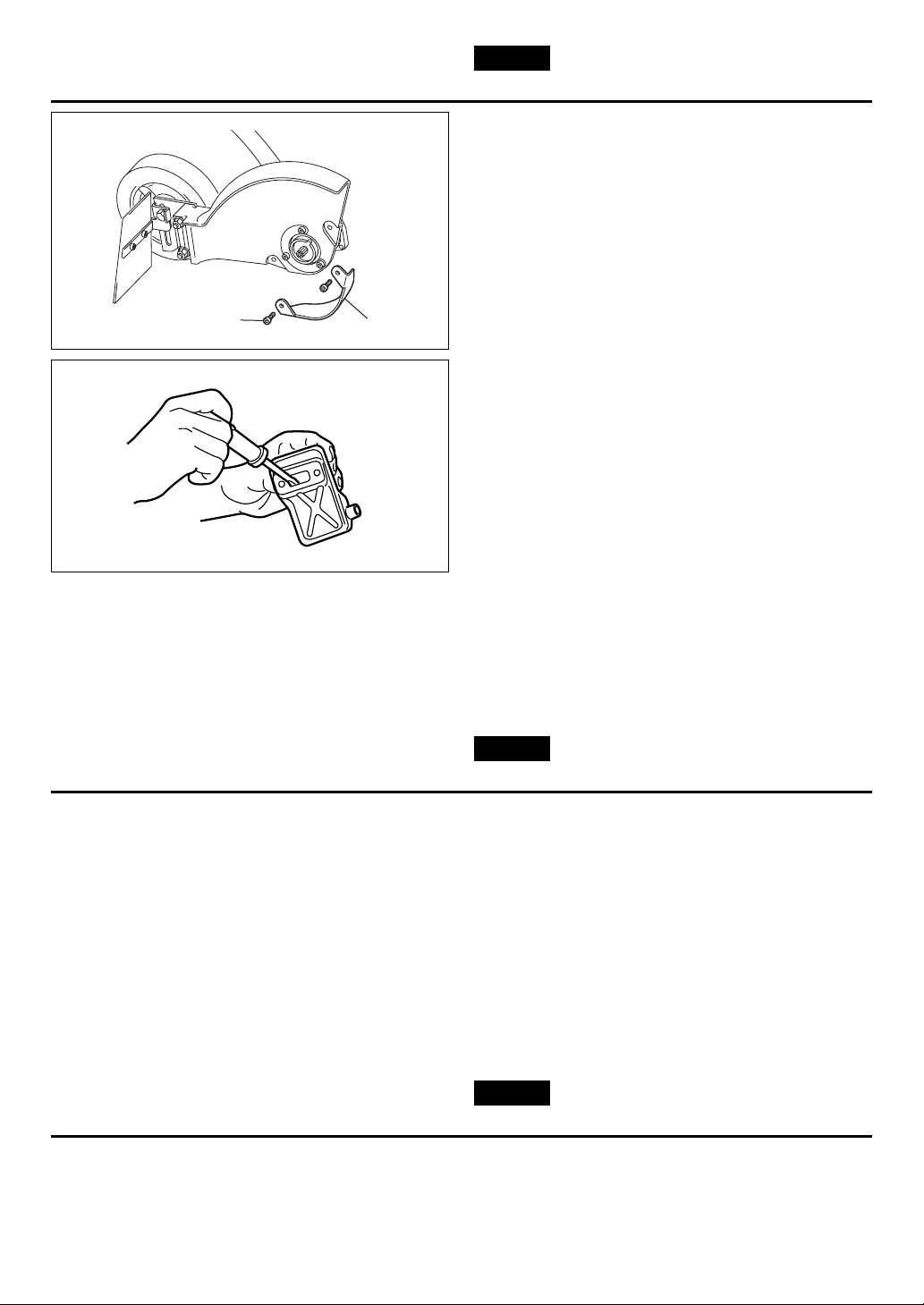

■ PROTECTOR

• When you replace protector, use new bolt (T3207-

24130). (MA10) Tightning Torque: 35~52in-lbs(4.0~6.0N.m.)

■ PROCEDURES TO BE PERFORMED AFTER

EVERY 100 HOURS OF USE

1. Remove the muffler, insert a screwdriver into the

vent, and wipe away any carbon buildup. Wipe away any carbon buildup on the muffler exhaust vent and cylinder exhaust port at the same time.

2. Tighten all screws, bolts, and fittings.

3. Check to see if any oil or grease has worked its way

in between the clutch lining and drum, and if it has wipe it away using oil-free, lead-free gasoline.

MA11

• Aged fuel is one of major causes of engine starting

failure. Before storing the unit, empty the fuel tank and run the engine until it uses all the fuel left in the fuel line and the carburetor. Store the unit indoor taking necessary measures for rust prevention.

10. Storage

English

(1)

(2)

MA10

11. Disposal

English

• When disposing your machine, fuel or oil for the

machine, be sure to allow your local regulations.

9. Entretien 9. Mantenimiento

Français Español

■ PROTECTEUR

• Lorsque vous remettez le protecteur en place, utilisez un boulon neuf (T3207-24130). (MA10) Couple de serrage : 35~52in-lbs (4.0~6.0N.m.)

■ PROCEDURE A EFFECTUER TOUTES LES 100 HEURES D’UTILISATION

1. Démonter le silencieux et insérer un tournevis dans la fente pour retirer tous les dépôts éventuels de calamine. Retirer également tous les autres dépôts sur le silencieux.

2. Serrer les vis, boulons et fixations.

3. Vérifier si de l’huile ou de la graisse s’est introduite entre les mâchoires et le tambour d’embrayage ; si s’est le cas, les nettoyer à l’essence sans plomb.

■ PROTECTOR

• Cuando reemplace el protector, utilice un nuevo perno (T3207-24130). (MA10) Par de torsión de apriete: 35~52in-lbs(4.0~6.0N.m.)

■ PROCEDIMIENTOS A REALIZAR CADA 100 HORAS DE USO

1. Desmonte el silenciador, introduzca un destornillador en el orificio de ventilación, y limpie cualquier acumulación de carbón. Limpie también cualquier acumulación de carbón en el orificio de escape de la ventilación del silenciador y lumbrera de escape.

2. Apriete todos los tornillos, pernos y accesorios.

3. Compruebe si se ha introducido aceite o grasa entre el forro del embrague y el tambor; de ser así, quite el aceite o grasa usando gasolina sin plomo libre de aceite.

• Le carburant âgé est une des causes principales des impossibilités de démarrage. Avant de ranger la machine, vider le réservoir et faire tourner le moteur jusqu’à ce qu’il n’y ait plus du tout de carburant dans la Durit et le carburateur. Ranger la machine à l’intérieur après l’avoir protégée contre la corrosion.

• El combustible envejecido es una de las causa principales de que no arranque el motor. Antes de almacenar la unidad, vacíe el tanque de combustible y haga funcionar el motor hasta que consuma todo el combustible que queda en la tubería de combustible y en el carburador. Almacene la unidad bajo techo, tomando las medidas necesarias para evitar la corrosión.

10. Rangement 10. Almacenamiento

Français Español

11. Mise au rebut 11. Eliminación

Français Español

• Lorsque vous mettez au rebut l’outil, le combustible ou l’huile pour l’outil, veillez à bien respecter la réglementation locale.

• Cuando decida deshacerse de la máquina, el combustible o aceite para la máquina, asegúrese de seguir el reglamento de su localidad.

Case 1. Starting failure

CHECK PROBABLE CAUSES ACTION

fuel tank ➞ incorrect fuel ➞ drain it and with correct fuel fuel filter ➞ fuel filter is clogged ➞ clean carburetor adjustment screw ➞ out of normal range ➞ adjust to normal range sparking (no spark) ➞ spark plug is fouled/wet ➞ clean/dry

➞ plug gap is incorrect ➞ correct (GAP: 0.6 – 0.7 mm)

spark plug ➞ disconnected ➞ retighten

Case 2. Engine starts but does not keep running/Hard re-starting.

CHECK PROBABLE CAUSES ACTION

fuel tank ➞ incorrect fuel or staled fuel ➞ drain it and with correct fuel carburetor adjustment screw ➞ out of normal range ➞ adjust to normal range muffler,cylinder (exhaust port) ➞ carbon is built-up ➞ wipe away air cleaner ➞ clogged with dust ➞ wash cylinder fin, fan cover ➞ clogged with dust ➞ clean

When your unit seems to need further service, please consult with our service shop in your area.

English

12. Troubleshooting guide

Français

12. Guide de localisation des pannes

1er cas : Défaut de démarrage

VERIFICATION CAUSES PROBABLES ACTION

réservoir de carburant ➞ carburant incorrect ➞ vidanger et remplacer le carburant filtre à carburant ➞ filtre à carburant colmaté ➞ nettoyer vis de réglage de carburateur ➞ déréglé ➞ refaire le réglage allumage ➞ bougie sale ou noyée ➞ nettoyer ou sécher

➞ Jeu d’électrodes incorrect ➞ régler le jeu (de 0,6 à 0,7 mm)

Bougie d’allumage ➞ débrancher ➞ resserrer

2ème cas : Le moteur démarre mais ne reste pas en marche ou est difficile à redémarrer

VERIFICATION CAUSES PROBABLES ACTION

réservoir de carburant ➞ carburant incorrect ➞ vidanger et remplacer le carburant vis de réglage de carburateur ➞ déréglé ➞ refaire le réglage silencieux, cylindre ➞ dépôt de calamine ➞ retirer filtre à air ➞ colmaté de poussière ➞ nettoyer ailette de cylindre/flasque de ventilateur

➞ colmaté de poussière ➞ nettoyer

Si la machine nécessite des opérations d’entretien plus élaborées, contacter le centre de service après-vente le plus proche.

Español

12. Guía de localización y solución de problemas

Caso 1. El motor no arranca

COMPROBAR POSIBLES CAUSAS ACCIÓN

Tanque de combustible ➞ Combustible incorrecto ➞ Vaciar y llenar con el combustible correcto Filtro de combustible ➞

El filtro de combustible está obstruido.

➞ Limpiar

Tornillo de ajuste del carburador

➞ Fuera del margen normal ➞ Ajustar al margen normal

Explosión (no hay chispa) ➞ La bujía está sucia/mojada. ➞ Limpiar/secar

➞

La distancia interelectródica es incorrecta➞Corregir (DISTANCIA INTERELECTRÓDICA: 0,6 – 0,7 mm)

Bujía ➞ Desconectada ➞ Reajustarlo

Caso 2. El motor arranca pero no se mantiene en marcha./Dificultad para volver a arrancar el motor.

COMPROBAR POSIBLES CAUSAS ACCIÓN

Tanque de combustible ➞ Combustible incorrecto ➞

Vaciar y llenar con el combustible correcto. Tornillo de ajuste del carburador ➞ Fuera del margen normal. ➞ Ajustar al margen normal. Silenciador, cilindro (lumbrera de escape)

➞ Acumulación de carbón ➞ Quitar Filtro de aire ➞ Obstruido con polvo ➞ Lavar Aletas del cilindro, cubierta de ventilador

➞ Obstruidas con polvo ➞ Limpiar

Si le parece que la unidad necesita otros servicios, consulte nuestro centro de servicio en su área.

13. Parts list

13. Liste des pièces

13. Lista de piezas

NOTE :

1. Use RedMax/ZENOAH genuine parts as specified in the parts list for repair and/or replacement.

2. RedMax/ZENOAH does not warrant the machines, which have been damaged by the use of any parts other than those specified by the company.

3. When placing parts orders for repair and/or replacement, check if the model name and the serial number are applicable to those specified in the parts list, then use parts number described in the parts list.

4. The contents described in the parts list may change due to improvement.

5. The parts for the machine shall be supplied seven (7) years after the machine is discontinued. [It is possible that some specific parts may be subject to change of their delivery term and list price within the limit of seven (7) years after the machine is discontinued. It is also possible that some parts may be available even after the limit of seven (7) years.]

REMARQUE :

1. Pour toute réparation et/ou remplacement, utiliser uniquement les pièces de marque

RedMax/ZENOAH

comme précisé dans la liste des pièces.

RedMax/ZENOAH

ne garantit pas les machines qui ont été endommagées suite à l’utilisation de pièces autres que celles spécifiées par la société.

3. Lorsque vous passez une commande pour une réparation et/ou un remplacement, vérifier si le nom du modèle et le numéro de série s’appliquent à ceux précisés dans la liste des pièces, utiliser ensuite le numéro de pièce figurant dans la liste des pièces.

4. Le contenu décrit dans la liste des pièces peut être modifié dans un soucis d’amélioration.

5. Les pièces de la machine seront disponibles pendant sept (7) ans après l’arrêt de fabrication de cette machine. [Il est possible que certaines pièces particulières soient soumises à des changements en ce qui concerne les conditions de livraison et le prix courant dans une limite de sept (7) ans une fois la fabrication de la machine arrêtée. Il est également possible que certaines pièces soient toujours disponibles même après la limite de sept (7) ans.]

Jan. 2007

HE250F

NOTA:

1. Para reparaciones o cambios, utilice piezas RedMax/ ZENOAH genuinas según se especifica en la lista de piezas.

2. RedMax/ZENOAH no garantiza máquinas que se han dañado por el uso de piezas distintas a las especificadas por la compañía.

3. Al solicitar piezas para reparación y/o reemplazo, compruebe que el nombre y el número de serie del modelo corresponden con los indicados en la lista de piezas, y utilice los números de pieza indicados en la lista de piezas.

4. Las piezas incluidas en la lista de piezas pueden cambiar debido a mejoras.

5. Se suministrarán piezas para la máquina hasta siete (7) años después de que la máquina haya sido discontinuada. [Algunas piezas específicas pueden estar sujetas a cambios en los términos de entrega y precios de lista dentro de un límite de siete (7) años después de que la máquina ha sido discontinuada. También puede suceder que ciertas piezas sigan estando disponibles una vez transcurrido el límite de siete (7) años.]

APPLICABLE SERIAL NUMBERS :

DRIVE UNIT 70200101 and up ENGINE UNIT 70200101 and up

NUMEROS DE SERIE APPLICABLES :

BOITE DE COMMANDES 70200101 et au-delà MOTEUR 70200101 et au-delà

NÚMEROS DE SERIE APLICABLES:

UNIDAD DE ACCIONAMIENTO 70200101 y superior UNIDAD DE MOTOR 70200101 y superior

STICK EDGERS

COUPE-BORDURES CORTACÉSPEDES

13. Parts list

Fig.1 DRIVE UNIT HE250F (S/N 70200101 and up)

Key# Part Number Description Q'ty

1 848-A4A-5820 PIPE COMP. 1 2 T3207-12200 SHAFT COMP. 1 3 T3207-13000 GEARCASE ASSY 1 4 T3207-13110 • GEARCASE 1 5 6129-13250 • HOLDER-B 1 6 6129-13240 • HOLDER-A 1 7 6129-13211 • SHAFT 1 8 T3207-13310 • PINION 1

9 6129-13220 • GEAR 1 10 06004-06201 • BEARING 1 11 6129-13120 • BEARING 1 12 04065-03212 • SNAPRING 1 13 06001-00609 • BEARING 1 14 06000-00609 • BEARING 1 15 04065-02412 • SNAPRING 1 16 T3300-13330 • SNAPRING FOR ø9 SHAFT 1 17 T3002-13260 • NUT 1 18 3199-13350 • FITTING, GREASE 1 19 01641-20608 • WASHER, FITTING 1 20 T3207-13260 • BOLT 1 21 01252-30510 • BOLT 1 22 848-J80-32H2 GRIP 1 23 848-8R2-0344 LEVER COMP. 1 24 848-8R2-0314 • LEVER (FLEX. LEVER) 1 25 848-8RA-0340 • • COVER, LEVER 1 26 T3002-12220 • CORD(A) BLACK 1 27 T3002-12230 • CORD(B) RED 1 28 T3002-12240 TUBE 1 29 T3002-83100 CABLE COMP. 1 30 848-A4A-90R0 NAME PLATE 1

32 T3195-14002 HANDLE ASSY 1 33 T3195-14102 • HANDLE COMP. 1 34 T4960-53030 • SCREW 4 35 T3207-24000 GUARD ASSY 1 36 848-A47-66A1 • GUARD 1 37 T3207-24130 • BOLT 5 38 T3207-24150 • PLATE 1 39 T3207-24210 • PLATE, PROTECTOR 1 40 0280-10504 • NUT 2 41 848-A47-66P0 • WHEEL 1 42 T3207-25170 • BOLT 1 43 01602-20825 • WASHER, SPRING 1 44 01642-20810 • WASHER, PLANE 2 45 01540-50840 • WING NUT 1 46 T3207-25160 • SLEEVE 1

Key# Part Number Description Q'ty

47 T3207-24310 • BRACKET 1 48 T3207-24320 • PLATE, RUBBER 1 49 T3207-24330 • RUBBER 1 50 01252-30510 • BOLT 2

55 6367-15110 BLADE 1

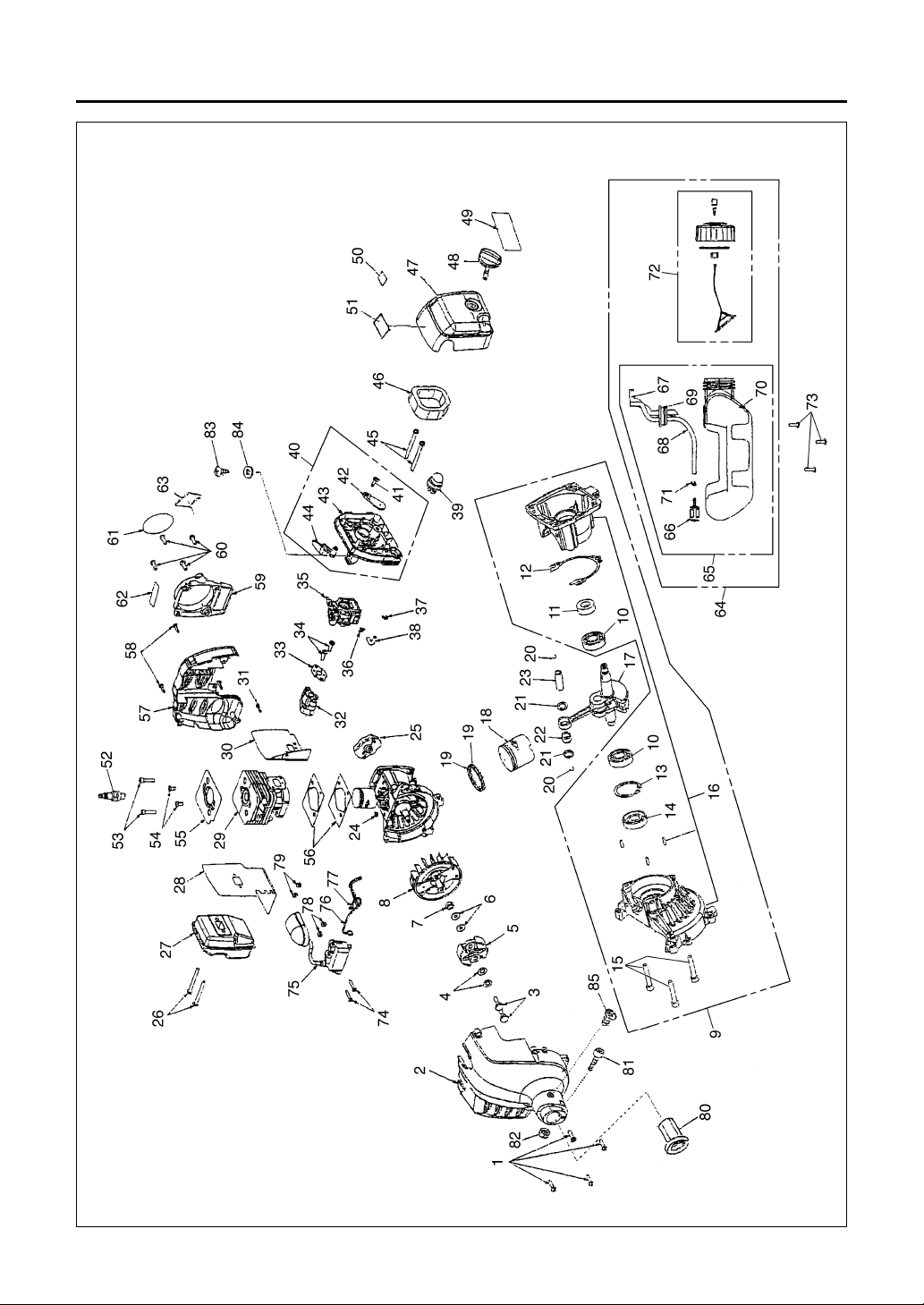

Fig.2 ENGINE UNIT HE250F (S/N 70200101 and up)

13. Parts list

Fig.2 ENGINE UNIT HE250F (S/N 70200101 and up)

Key# Part Number Description Q'ty

1 6634401 SCREW 4

2 3075406 FRONT HOUSING 1

3 6635301 SCREW CLUTCH 2

4 6969601 WASHER CURVED 2

5 3075603 CLUTCH ASSY 1

6 6969501 WASHER PLAIN 2

7 6968901 NUT 1

8 6457403 ROTOR 1

9 4309501 CRANKCASE&SHAFT ASSY 1 10 6968501 • BEARING 2 11 5987501 • SEAL 1 12 9071301 GASKET CASE 1 13 6968401 • RING 1 14 5687401 • SEAL 1 15 6634801 • SCREW 3 16 3075003 • CRANKCASE ASSY 1 17 3090101 CRANKSHAFT ASSY 1 18 6457303 PISTON 1 19 6969001 RING 2 20 6969101 CLIP RING 2 21 6968701 WASHER 2 22 6997001 NEEDLE BEARING 1 23 6230101 WRIST PIN 1 24 6968801 KEY 1 25 4300401 PULLEY ASSY 1 26 6634701 BOLT MAFFLER 2 27 3074802 MUFFLER & arrester 1 28 6300206 MUFFLER GASKET 1 29 6457003 CYLINDER 1 30 9071102 GASKET INSULATOR 1 31 6634502 SCREW TORX 1 32 5994702 INSULATOR 1 33 9071103 GASKET CABURETOR 1 34 6634402 SCREW TORX 2 35 3074502 CARBURETOR 1 36 6970001 CLIP HOSE 1 37 6969901 CLIP HOSE 1 38 5688002 PLASTIC RUBBER TUBING 1 39 3078001 PRIMER ASSY 1 40 3097402 CHOKE LEVER&PLATE ASSY 1 41 6634501 • SCREW TORX 1 42 5994601 • CHOKE PLATE 1 43 4315001 • CARBURETOR PLATE 1 44 5945801 • CHOKE LEVER 1 45 6634601 BOLT CARBURETOR 2 46 5687301 ELEMENT 1

Key# Part Number Description Q'ty

47 3099904 COVER ASSY 1 48 5946101 KNOB 1 49 9506501 DECAL 1 50 9506009 DECAL(To Start) 1 51 9506011 DECAL(caution) 1 52 8714402 SPARK PLUG 1 53 6634201 CAP SCREW 2 54 6635102 SCREW TORX 2 55 6300221 PLATE FIN 1 56 9070901 GASKET CYLINDER 2 57 5947001 REAR HOUSING 1 58 6656301 SCREW TORX 3 59 3075304 RECOIL ASSY 1 60 6635101 SCREW TORX 4 61 9506401 DECAL STARTER 1 62 9506010 DECAL(E Start) 1 63 9509001 DECAL(EMISSION) 1 64 3075804 TANK&CAP ASSY 1 65 3075705 • TANK ASSY 1 66 3075904 • • FILTER 1 67 5687901 • • PlPE RETURN 1 68 5688001 • • PlPE FUEL 1 69 5687801 • • TANK GROMMET 1 70 5835901 • • TANK 1 71 6976501 • • CLIP 1 72 3075803 • CAP ASSY 1 73 6635401 BOLT TORX 3 74 6634901 BOLT TORX 2 75 2917803 COIL&BOOT ASSY 1 76 2914301 LEAD ASSY(BLACK) 1 77 2914302 LEAD ASSY(RED) 1 78 5946201 SPACER 2 79 6996901 WASHER 2 80

848-EU0-53D0

CUSHION 1 81 01252-30630 BOLT 1 82 1565-12140 NUT 1 83 2630-31950 SCREW 1 84 1484-86280 WASHER 1 85 5883-32160 SCREW 1

EMISSION-RELATED PARTS, FOR TWO (2) YEARS FROM THE DATE OF ORIGINAL DELIVERY OF THE UNIT, RedMax / ZENOAH AMERICA, INC., THROUGH ANY RedMax DEALER, WILL REPAIR OR REPLACE, FREE OF CHARGE, FOR THE ORIGINAL AND EACH SUBSEQUENT PURCHASER, ANY PART OR PARTS FOUND TO BE DEFECTIVE IN MATERIAL AND/OR WORKMANSHIP. EMISSION-RELATED PARTS ARE:

THE CARBURETOR ASSEMBLY, COIL ASSEMBLY, ROTOR, SPARKPLUG,

AIR FILTER, FUEL FILTER, INTAKE MANIFOLD, AND THE GASKETS

ALL OTHER PARTS EXCEPT ABOVE PARTS, FOR 2 YEARS OF USE, 90 DAYS FOR COMMERCIAL USE, 0 DAYS FOR

RENTAL USE, FROM THE DATE OF ORIGINAL PURCHASE, THE COMPANY, THROUGH ANY RedMax DEALER, WILL REPAIR OR REPLACE, FREE OF CHARGE, FOR THE ORIGINAL PURCHASER, ANY PART OF PARTS FOUND TO BE DEFECTIVE IN MATERIAL AND/OR WORKMANSHIP. THIS IS THE EXCLUSIVE REMEDY.

THE PURCHASER SHALL BEAR COSTS OF TRANSPORTING THE UNIT TO AND FROM THE RedMax DEALER.

THE PURCHASER SHALL NOT BE CHARGED FOR DIAGNOSTIC LABOR WHICH LEADS TO THE DETERMINATION THAT A WARRANTED PART IS DEFECTIVE, IF THE DIAGNOSTIC WORK IS PERFORMED AT THE RedMax DEALER.

THE PURCHASER OR OWNER IS RESPONSIBLE FOR THE PERFORMANCE OF THE REQUIRED MAINTENANCE AS DEFINED BY THE MANUFACTURER IN THE OWNER/OPERATOR MANUAL.

ANY WARRANTED PART WHICH IS NOT SCHEDULED FOR REPLACEMENT AS REQUIRED MAINTENANCE, OR WHICH IS SCHEDULED ONLY FOR REGULAR INSPECTION TO THE EFFECT OF "REPAIR OR REPLACE AS NECESSARY" SHALL BE WARRANTED FOR THE WARRANTY PERIOD. ANY WARRANTED PART WHICH IS SCHEDULED FOR REPLACEMENT AS REQUIRED MAINTENANCE SHALL BE WARRANTED FOR THE PERIOD OF TIME UP TO THE FIRST SCHEDULED REPLACEMENT POINT FOR THE PART.

ANY REPLACEMENT PART THAT IS EQUIVALENT IN PERFORMANCE AND DURABILITY MAY BE USED IN NONWARRANTY MAINTENANCE OR REPAIRS, AND SHALL NOT REDUCE THE WARRANTY OBLIGATION OF THE COMPANY.

THE COMPANY IS LIABLE FOR DAMAGES TO OTHER ENGINE COMPONENTS CAUSED BY THE FAILURE OF A WARRANTED PART STILL UNDER WARRANTY.

THE WARRANTY DOES NOT APPLY TO THOSE UNITS WHICH HAVE BEEN DAMAGED BY NEGLIGENCE OF INSTRUCTION LISTED IN THE OWNER/OPERATOR MANUAL FOR PROPER USE AND MAINTENANCE OF THE UNITS, ACCIDENTAL MISHANDLING, ALTERATION, ABUSE, IMPROPER LUBRICATION, USE OF ANY PARTS OR ACCESSORIES OTHER THAN THOSE SPECIFIED BY THE COMPANY, OR OTHER CAUSES BEYOND THE COMPANY'S CONTROL.

THIS WARRANTY DOES NOT COVER THOSE PARTS REPLACED BY NORMAL WEAR OR HARMLESS CHANGES IN THEIR APPEARANCE.

THERE ARE NO OTHER EXPRESS WARRANTIES.

IMPLIED WARRANTIES INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE LIMITED TO TWO (2) YEARS OF USE FROM THE ORIGINAL DELIVERY DATE.

LIABILITIES FOR INCIDENTAL OR CONSEQUENTIAL DAMAGE UNDER ANY AND ALL WARRANTIES ARE EXCLUDED.

SOME STATES DO NOT ALLOW LIMITATION ON HOW LONG AN IMPLIED WARRANTY LASTS OR EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE. IF YOU NEED TO OBTAIN INFORMATION ABOUT THE NEAREST SERVICE CENTER, PLEASE CALL RedMax / ZENOAH AMERICA, INC. AT (770)-381-5147.

IMPORTANT: YOU WILL RECEIVE A WARRANTY REGISTRATION CARD AT TIME OF PURCHASE.PLEASE FILL OUT THE CARD AND SEND IT TO RedMax / ZENOAH AMERICA WITHIN SEVEN (7) DAYS. BE SURE TO KEEP A COPY FOR YOUR RECORDS.

LIMITED WARRANTY

ZENOAH AMERICA, INC.

1100 Laval Blvd. Suite 110 Lawrenceville, Georgia 30043

Pièces en rapport avec les émissions de gaz d'échappement : RedMax / ZENOAH AMERICA, INC., par l'intermédiaire de n'importe quel revendeur RedMax, réparera gratuitement ou remplacera gratuitement pour l'acheteur initial et chaque acheteur successif toute(s) pièce(s) se révélant de constitution et/ou de montage défectueux pendant deux (2) ans à compter de la date initiale de livraison d’une unité. Les pièces en rapport avec les émissions de gaz d'échappement sont:

l'assemblage carburateur, l'assemblage bobine, le rotor, la bougie,

le filtre à air, le filtre à carburant, la tubulure d'admission et les joints

Toutes les pièces autres que celles mentionnées ci-dessus, d’une durée de 2 ans pour utilisation, de 90 jours

pour utilisation commerciale, de 0 jours en cas de location, à compter de la date d’achat initial. La société, par l’intermédiaire d’un distributeur RedMax, réparera ou remplacera toute(s) pièce(s), sans frais et au bénéfice de l’acheteur original, en prenant en charge les frais de pièces et/ou de main d’œuvre. Telles sont les limites de la

garantie.

Le coût du transport de l'unité jusqu'au revendeur RedMax et depuis celui-ci sera à la charge de l'acheteur. L'acheteur ne supportera pas le coût de main d'oeuvre du diagnostic qui amène à la conclusion qu'une pièce

garantie est défectueuse, si ce diagnostic est effectué chez le revendeur RedMax. L’acheteur ou propriétaire a pour responsabilité d’effectuer l’entretien obligatoire tel que défini par le fabricant dans le

manuel du propriétaire/de l'utilisateur. Toute pièce garantie dont le remplacement n'est pas prévu dans le cadre de l’entretien obligatoire, ou pour laquelle

est seulement prévue une inspection périodique pour "remplacement ou réparation si nécessaire" sera garantie pour la période de garantie. Toute pièce garantie arrivée à l’échéance de son premier remplacement prévu sera garantie jusqu’à celui-ci.

Toute pièce de rechange équivalente en performance ou en durabilité peut être utilisée pour l’entretien hors-garantie ou les réparations hors-garantie, et ce sans réduire l’obligation de garantie incombant à la société.

La société sera tenue responsable des dommages aux autres composants du moteur causés par la défaillance de pièce(s) garantie(s) en période de garantie.

La garantie ne s'applique pas aux unités endommagées par suite de: négligence dans la mise en oeuvre des instructions spécifiées dans le manuel du propriétaire/de l'utilisateur en vue d’une utilisation et d’un entretien correct, fausse manœuvre accidentelle, modification, utilisation abusive, lubrification incorrecte, utilisation de pièces ou d’accessoires autres que ceux spécifiés par la société, ou autres causes hors du contrôle de la société.

Cette garantie ne couvre pas les pièces remplacées en raison de leur usure normale ou de changements d’apparence sans effets.

Il n'existe aucune autre garantie explicite. Les garanties implicites, y compris la valeur marchande et la valeur d’usage pour une utilisation particulière, sont

limitées à deux (2) ans d’utilisation à compter de la date originale de livraison. Les responsabilités pour les dommage conséquents ou incidents sont exclues de toutes les garanties.

Certaines provinces n'autorisant pas les limitations à la durée des garanties implicites, ou les exclusions ou limitations relatives aux dommages incidents ou conséquents, la limitation indiquée ci-dessus peut ne pas vous être applicable. Cette garantie vous donne des droits juridiques spécifiques, et vous pouvez également jouir d’autres droits variant d'une province à l'autre. Si vous désirez obtenir des informations sur le centre de service le plus proche, veuillez appeler RedMax / ZENOAH AMERICA, INC. au (770)-381-5147

Note importante: vous recevrez une carte d'enregistrement de garantie au moment de l'achat. Veuillez la remplir et l'adresser à RedMax / ZENOAH AMERICA sous sept (7) jours en prenant soin de conserver une copie pour vous.

Garantie limitée

ZENOAH AMERICA, INC.

1100 Laval Blvd. Suite 110 Lawrenceville, Georgia 30043

PIEZAS REALACIONADAS CON LAS EMISIONES, POR DOS (2) AÑOS A CONTAR DE LA FECHA DE ENTREGA ORIGINAL DEL UNIDAD, RedMax /ZENOAH AMERICA, INC., A TRAVÉS DE CUALQUIER DISTRIBUIDOR RedMax, REPARARÁ O REEMPLAZARÁ, GRATUITAMENTE, PARA EL COMPRADOR ORIGINAL Y CUALQUIER COMPRADOR POSTERIOR, CUALQUIER PIEZA O PIEZAS QUE PRESENTEN DEFECTOS EN SUS MATERIALES Y/O DE FABRICACIÓN. LAS PIEZAS RELACIONADAS CON LAS EMISIONES SON:

CONJUNTO DEL CARBURADOR, CONJUNTO DE BOBINA, ROTOR, BUJÍA, DEPURADOR DE AIRE,

FILTRO DE COMBUSTIBLE, MÚLTIPLE DE ENTRADA Y EMPAQUETADURAS

TODAS LAS OTRAS PIEZAS A EXCEPCIÓN DE LAS MENCIONADAS ANTERIORMENTE, DURANTE UN PERÍODO DE 2

AÑOS DE USO, 90 DÍAS PARA USO COMERCIAL, 0 DÍAS PARA USO EN ALQUILER, DESDE LA FECHA DE COMPRA ORIGINAL, LA EMPRESA, POR MEDIO DE CUALQUIER DISTRIBUIDOR RedMax, ARREGLARÁ O REEMPLAZARÁ, SIN COSTO ALGUNO, PARA EL COMPRADOR ORIGINAL, CUALQUIER PIEZA O PIEZAS QUE HAYAN SIDO ENCONTRADAS DEFECTUOSAS EN CUANTO A SU MATERIAL Y/O FABRICACIÓN. ESTE SERÁ EL ÚNICO REMEDIO.

LOS COSTOS DE TRANSPORTE DEL APARATO HACIA Y DESDE EL DISTRIBUIDOR RedMax CORRERÁN POR CUENTA DEL COMPRADOR.

AL COMPRADOR NO SE LE COBRARÁ EL TRABAJO DE DIAGNÓSTICO QUE CONDUZCA A LA DETERMINACIÓN DE QUE UNA PIEZA CUBIERTA POR LA GARANTÍA PRESENTA DEFECTOS, SIEMPRE QUE EL TRABAJO DE DIAGNÓSTICO SEA REALIZADO POR EL DISTRIBUIDOR RedMax.

EL COMPRADOR O PROPIETARIO ES RESPONSABLE DE LA REALIZACIÓN DEL MANTENIMIENTO REQUERIDO SEGÚN LO DEFINE EL FABRICANTE EN EL MANUAL DEL PROPIETARIO/OPERADOR.

CUALQUIER PIEZA CUBIERTA POR LA GARANTÍA CUYO REEMPLAZO NO ESTÉ CONTEMPLADO EN EL PROGRAMA DE MANTENIMIENTO, O QUE SÓLO DEBA SER INSPECCIONADA PARA EFECTOS DE “REPARAR O REEMPLAZAR SEGÚN SEA NECESARIO”, ESTARÁ CUBIERTA POR LA GARANTÍA DURANTE EL PERÍODO DE VIGENCIA DE LA MISMA. CUALQUIER PIEZA CUBIERTA POR LA GARANTÍA QUE DEBA SER REEMPLAZADA DE ACUERDO CON EL PROGRAMA DE MANTENIMIENTO, ESTARÁ GARANTIZADA HASTA EL MOMENTO EN QUE EL REEMPLAZO PROGRAMADO DE LA MISMA SEA REALIZADO.

PARA EL MANTENIMIENTO O REPARACIONES NO CUBIERTOS POR LA GARANTÍA SE PODRÁ USAR CUALQUIER PIEZA DE RECAMBIO QUE SEA EQUIVALENTE EN PRESTACIÓN Y DURABILIDAD, SIN QUE ESTO REDUZCA LA OBLIGACIÓN DE GARANTÍA DE LA COMPAÑÍA.

LA COMPAÑÍA ES RESPONSABLE POR DAÑOS A OTROS COMPONENTES DEL MOTOR CAUSADOS POR EL FALLO DE UNA PIEZA CUBIERTA POR LA GARANTÍA DURANTE LA VIGENCIA DE LA MISMA.

LA GARANTÍA NO RIGE PARA AQUELLOS APARATOS QUE SE HAN DAÑADO POR NEGLIGENCIA O POR NO SEGUIR LAS INSTRUCCIONES DEL MANUAL DEL PROPEROTARIO/OPERADOR EN CUANTO AL USO Y MANTENIMIENTO CORRECTO DE LOS APARATOS, USO INDEBIDO ACCIDENTAL, ALTERACIÓN, MAL USO, LUBRICACIÓN INADECUADA, USO DE PIEZAS O ACCESORIOS DISTINTOS DE LOS ESPECIFICADOS POR LA COMPAÑÍA, O POR OTRAS CAUSAS QUE ESCAPEN AL CONTROL DE LA COMPAÑÍA.

ESTA GARANTÍA NO CUBRE AQUELLAS PIEZAS QUE ES NECESARIUO REEMPLAZAR POR DESGASTE NORMAL O CAMBIO EN SU ASPECTO.

NO EXISTEN OTRAS GARANTÍAS EXPRESAS.

GARANTÍAS IMPLÍCITAS INCLUYENDO AQUELLAS REFERENTES A COMERCIALIZACIÓN Y ADAPTABILIDAD PARA UN PROPÓSITO EN PARTICULAR ESTÁN LÍMITADAS A DOS (2) AÑOS DE USO DESDE LA FECHA DE ENTREGA ORIGINAL.

SE EXCLUYEN LAS RESPONSABILIDADES POR DAÑOS CASUALES O RESULTANTES BAJO CUALQUIERA Y TODAS LAS GARANTÍAS.

ALGUNOS ESTADOS NO PERMITEN LIMITACIONES A LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA Y/O NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DAÑOS CASUALES O RESULTANTES, POR LO QUE LAS LIMITACIONES ANTERIORES PUEDEN NO SER APLICABLES EN SU CASO. ESTA GARANTÍA LE DA DERECHOS LEGALES ESPECÍFICOS. TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO EN ESTADO. SI NECESITA INFORMACIÓN ACERCA DEL CENTRO DE SERVICIO MÁS CERCANO, COMUNÍQUESE CON RedMax / ZENOAH AMERICA, INC. LLAMANDO AL (770)-381-5147.

IMPORTANTE: RECIBIRÁ UNA TARJETA DE REGISTRO DE GARANTÍA EN EL MOMENTO DE LA COMPRA. LLENE LA TARJETA Y ENVÍELA A RedMax / ZENOAH AMERICA DENTRO DE SIETE (7) DÍAS. ASEGÚRESE DE CONSERVAR UNA COPIA PARA SUS REGISTROS.

GARANTÍA LIMITADA

ZENOAH AMERICA, INC.

1100 Laval Blvd. Suite 110 Lawrenceville, Georgia 30043

RedMax HE250F User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
