D Betriebs- und Montageanleitung von RADEMACHER DuoFern-Rohrmotoren ................................1
Gültig für die Serien: / Applicable for the following series: RolloTube Intelligent Funk Small und Medium / RolloTube Intelligent Radio Small and Medium
Artikelnummern / Item numbers: 2640 06 65 / 2640 10 65 / 2660 10 65 / 2660 20 65 / 2660 30 65 / 2660 40 65 / 2660 50 65
Bitte notieren: / Please note:
Montageort: / Site of installation:
.........................................................................................................................
Seriennummer: / Serial number:
...........................................................................................................................
VBD 560-1 (09.13)
Bitte kleben Sie hier das beiliegende Etikett mit dem Funkcode auf:
Please stick the enclosed label showing the radio code here:
i
STOP
Sehr geehrte Kunden...
...mit dem Kauf dieses Rohrmotors haben Sie sich für ein Qualitätsprodukt aus dem
Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen.
Die RADEMACHER Rohrmotoren sind unter Aspekten des größten Komforts
entstanden. Mit einem kompromisslosen Qualitätsanspruch und nach langen
Versuchsreihen sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren.
Dahinter stehen alle hochqualifizierten
Mitarbeiterinnen und Mitarbeiter aus
dem Hause RADEMACHER.
D
i
i
Diese Anleitung...
...beschreibt Ihnen die Montage, den elektrischen Anschluss und die Bedienung
von RADEMACHER DuoFern Rohrmotoren der Serien RolloTube Intelligent Funk
Small und Medium.
Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.
Bitte bewahren Sie diese Anleitung auf und übergeben Sie die Anleitung bei einem
Besitzerwechsel auch dem Nachbesitzer.
Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der Sicherheitshinweise
entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.
Zeichenerklärung
Lebensgefahr durch Stromschlag
Dieses Zeichen weist Sie auf Gefahren bei Arbeiten an elektrischen Anschlüssen, Bauteilen
etc. hin. Es fordert Sicherheitsmaßnahmen zum Schutz von Gesundheit und Leben der
betroffenen Person.
Hier geht es um Ihre Sicherheit.
Beachten und befolgen Sie bitte alle so gekennzeichneten Hinweise.
So warnen wir vor Fehlverhalten, das zu Personen- oder Sachschäden
führen kann.
HINWEIS/WICHTIG/ACHTUNG
Auf diese Weise machen wir Sie auf weitere für die einwandfreie Funktion wichtige
Inhalte aufmerksam.
2
i
Inhalt
Sehr geehrte Kunden... .....................................................................................2
Diese Anleitung... ............................................................................................2
Abbildungen ....................................................................................................4
Legende zur Gesamtansicht (
Allgemeine Sicherheitshinweise ..........................................................................6
Richtige Verwendung / Einsatzbedingungen ........................................................6
Falsche Verwendung ........................................................................................6
Funktionsbeschreibung .....................................................................................7
Funktion der Blockiererkennung .........................................................................7
Funktion der Hinderniserkennung .......................................................................7
Funktion des Behanglängenausgleichs.................................................................8
Funktion des Funkcodes ....................................................................................8
Wichtige Montagehinweise ................................................................................8
Einbau des Rohrmotors .....................................................................................9
Montieren der Lager (Abbildung ) .................................................................. 9

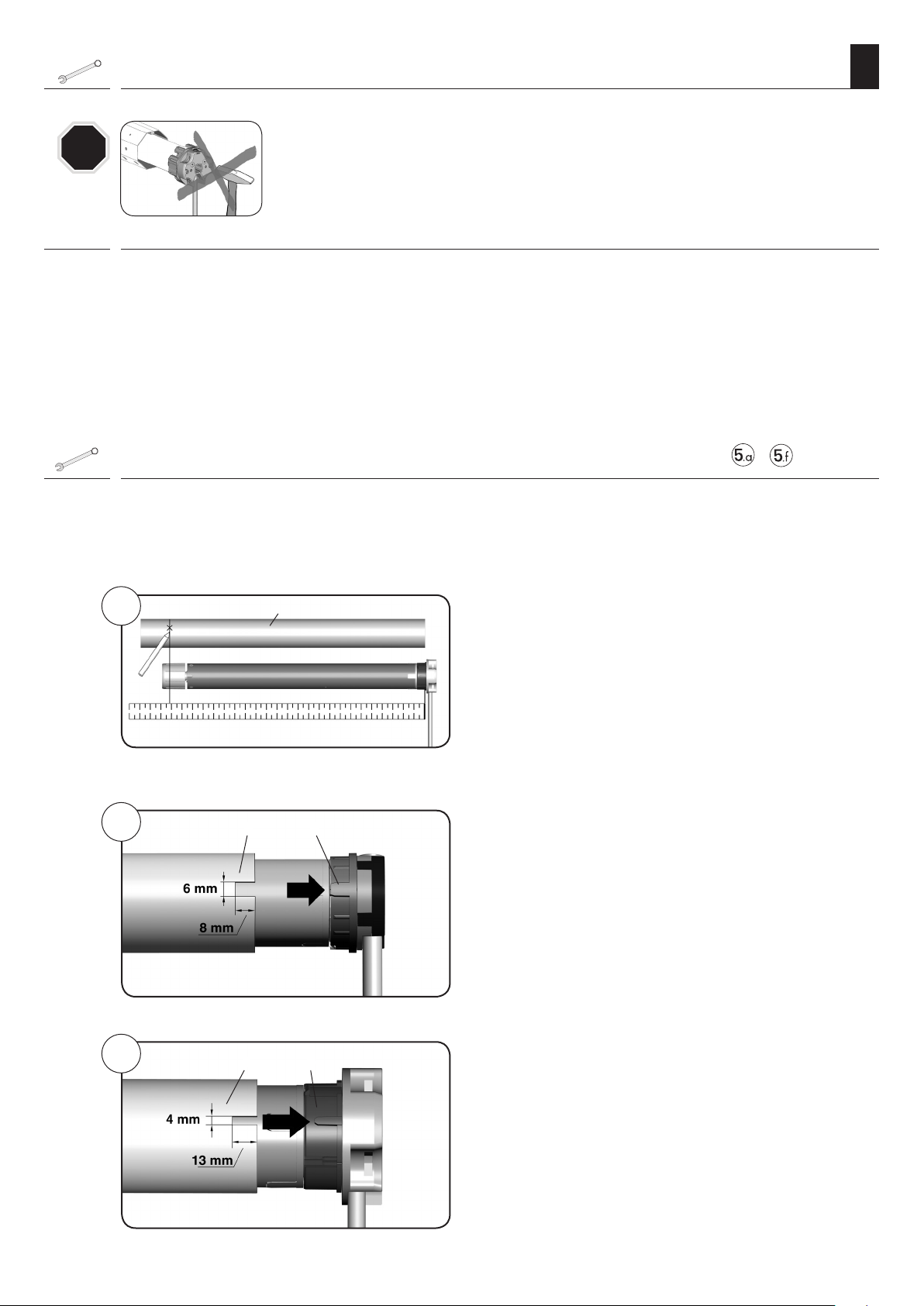

Länge der Wickelwelle ermitteln (Abbildung ) .................................................9
Montage/Demontage des Adapters (Abbildung ) ............................................. 9

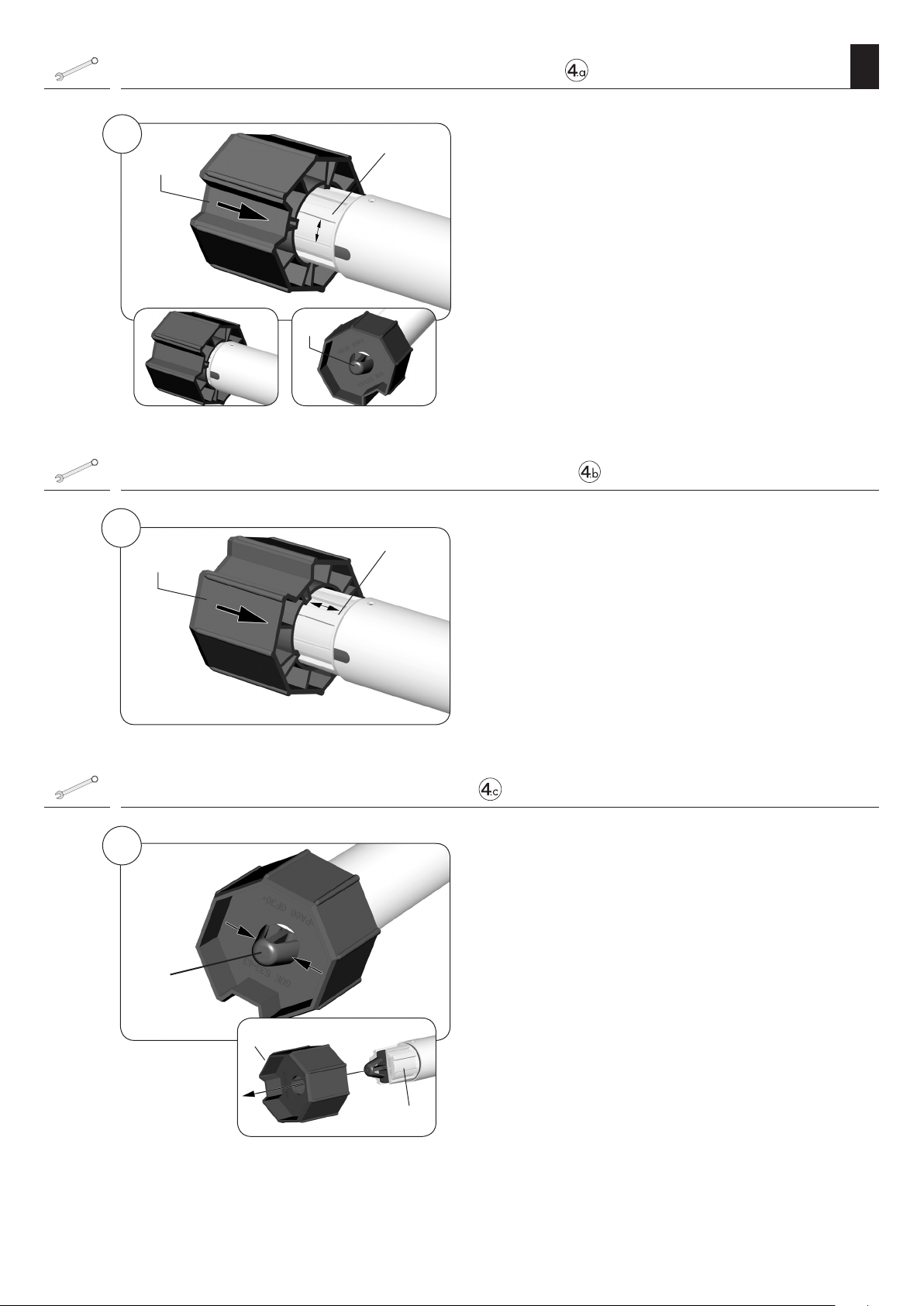

Montage des Mitnehmers mit Freilauf (Abbildung
Montage des Mitnehmers ohne Freilauf (Abbildung
Demontage des Mitnehmers (Abbildung
Rohrmotor in die Wickelwelle schieben (Abbildung ) ......................................11

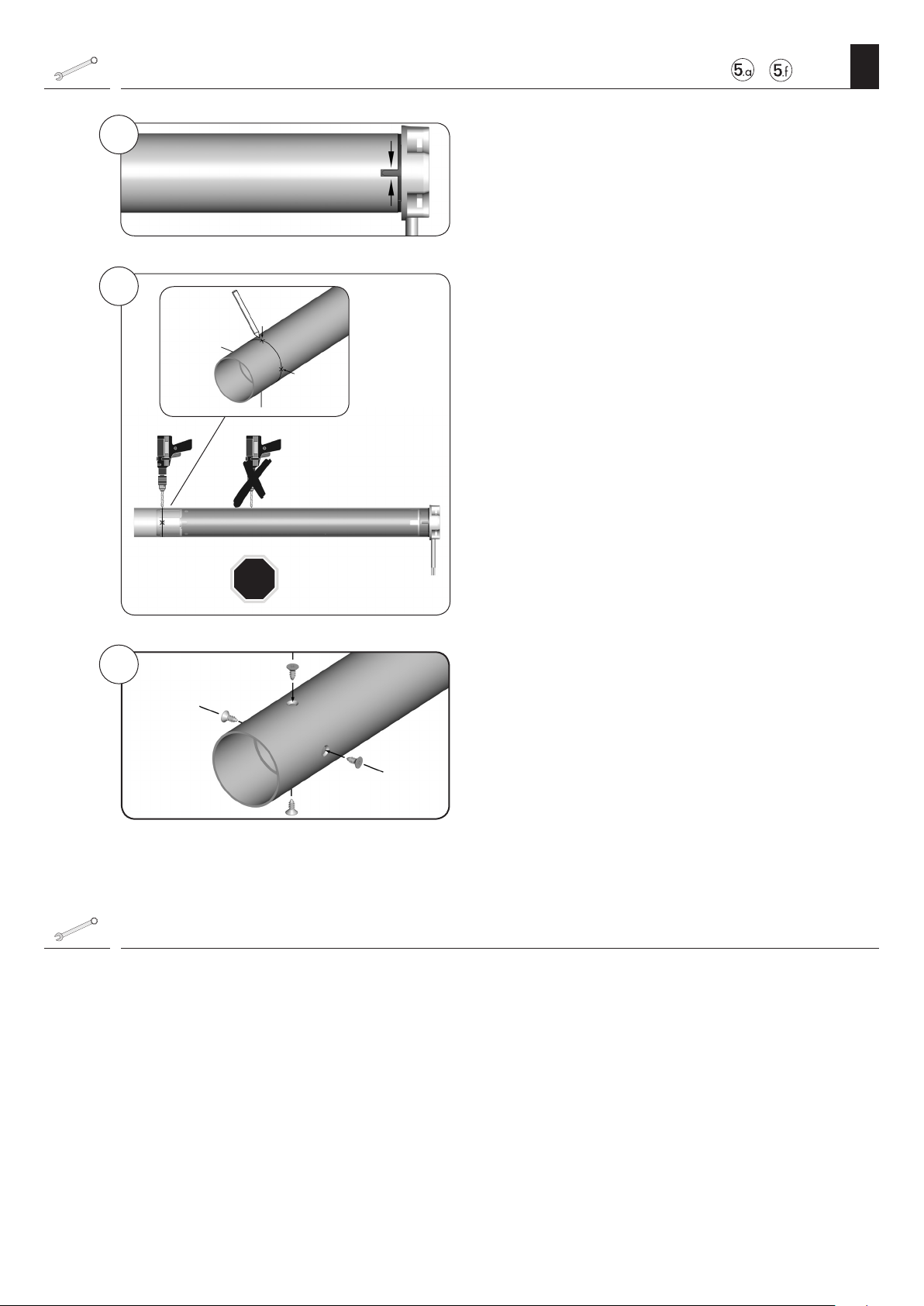

Vorbereitungen bei Verwendung von Präzisionsrohren (Abbildungen
Einstecken der Walzenkapsel (Abbildung ) .................................................... 12
Einbau des Motors in die Lager (Abbildung ) .................................................13
Montage des Rollladenpanzers (Abbildung g/h)...........................................13

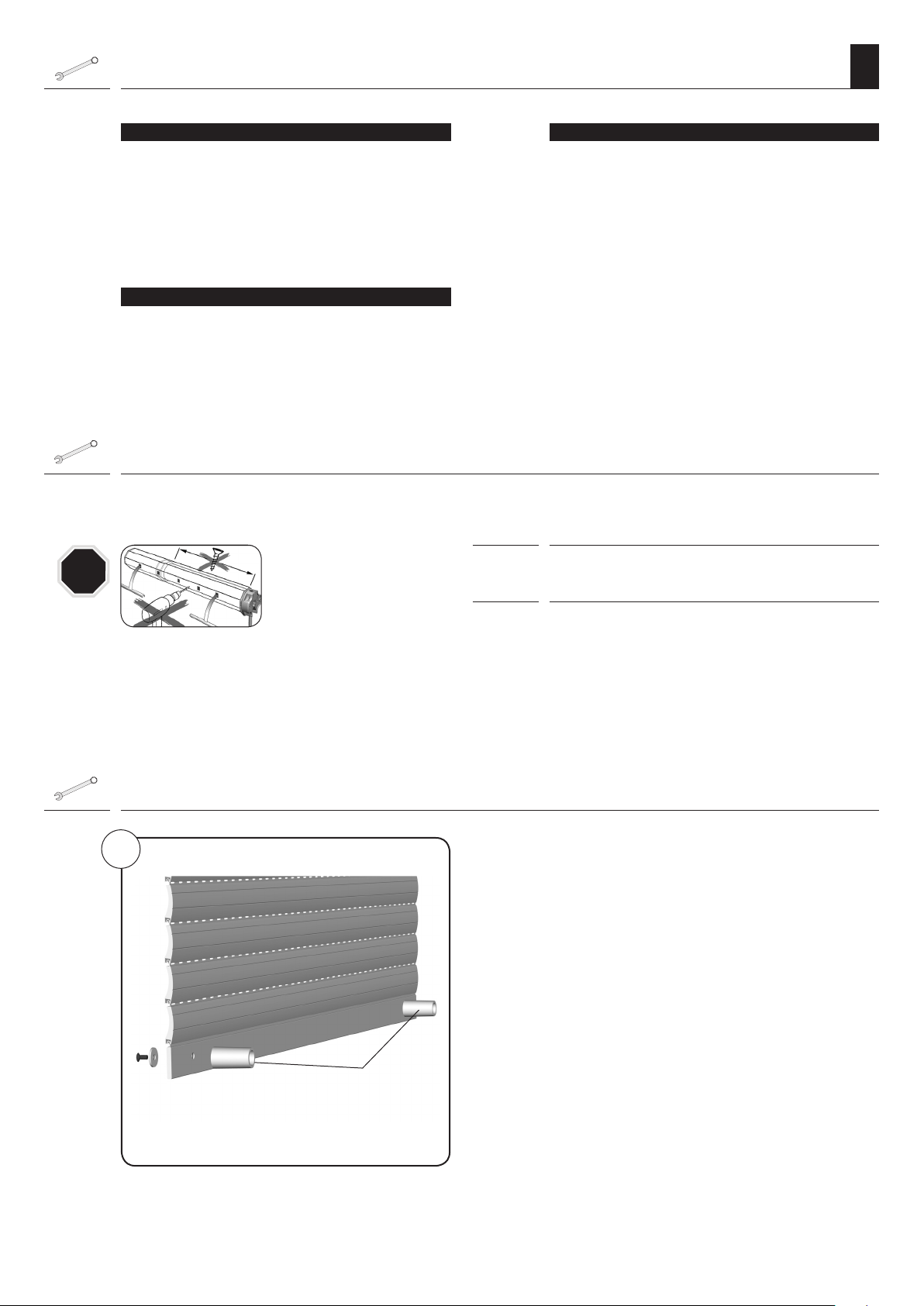

Montage der Rollladenstopper oder einer Endschiene (Abbildung 9) ....................13
Sicherheitshinweise zum Elektrischen Anschluss .................................................. 14

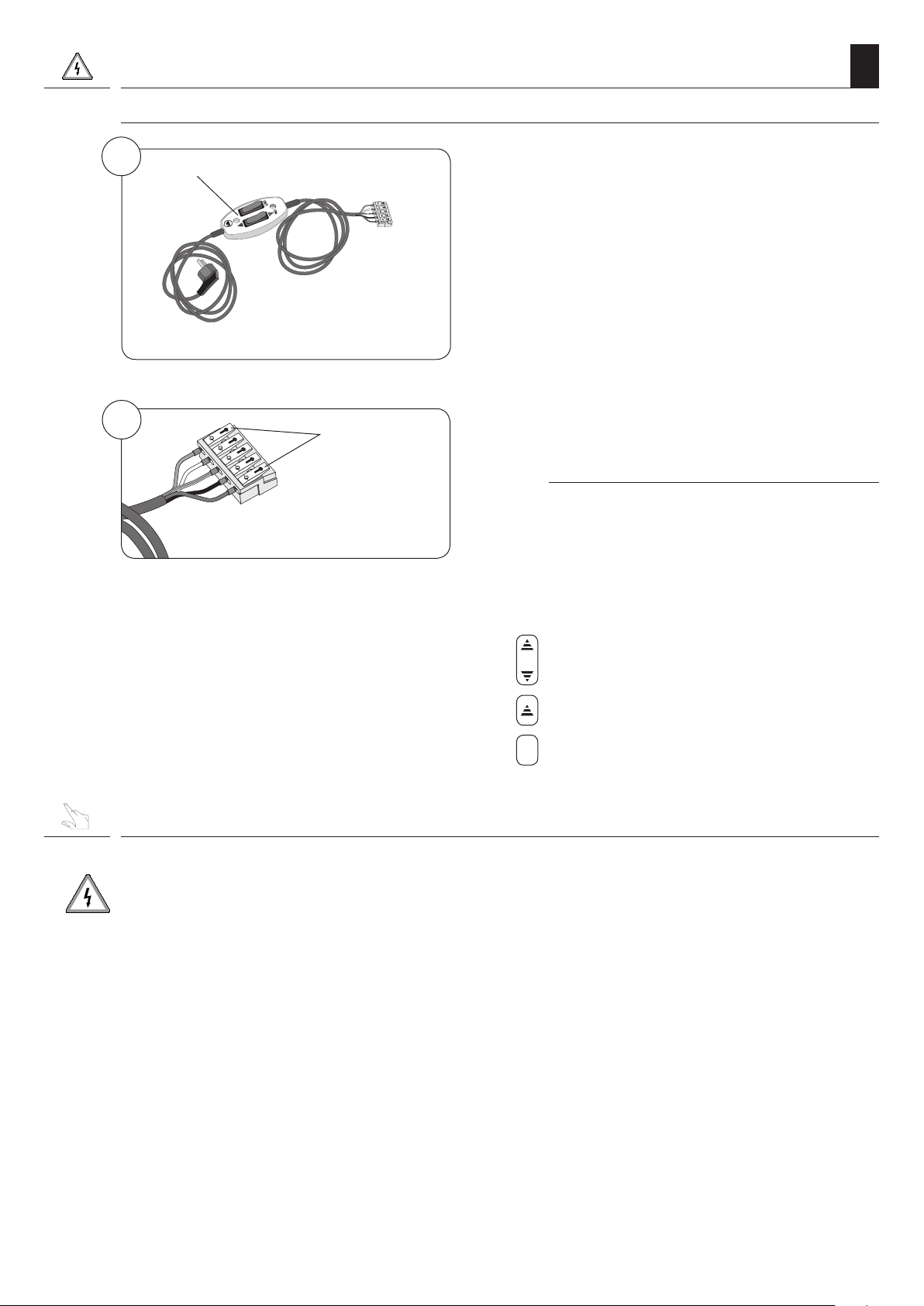

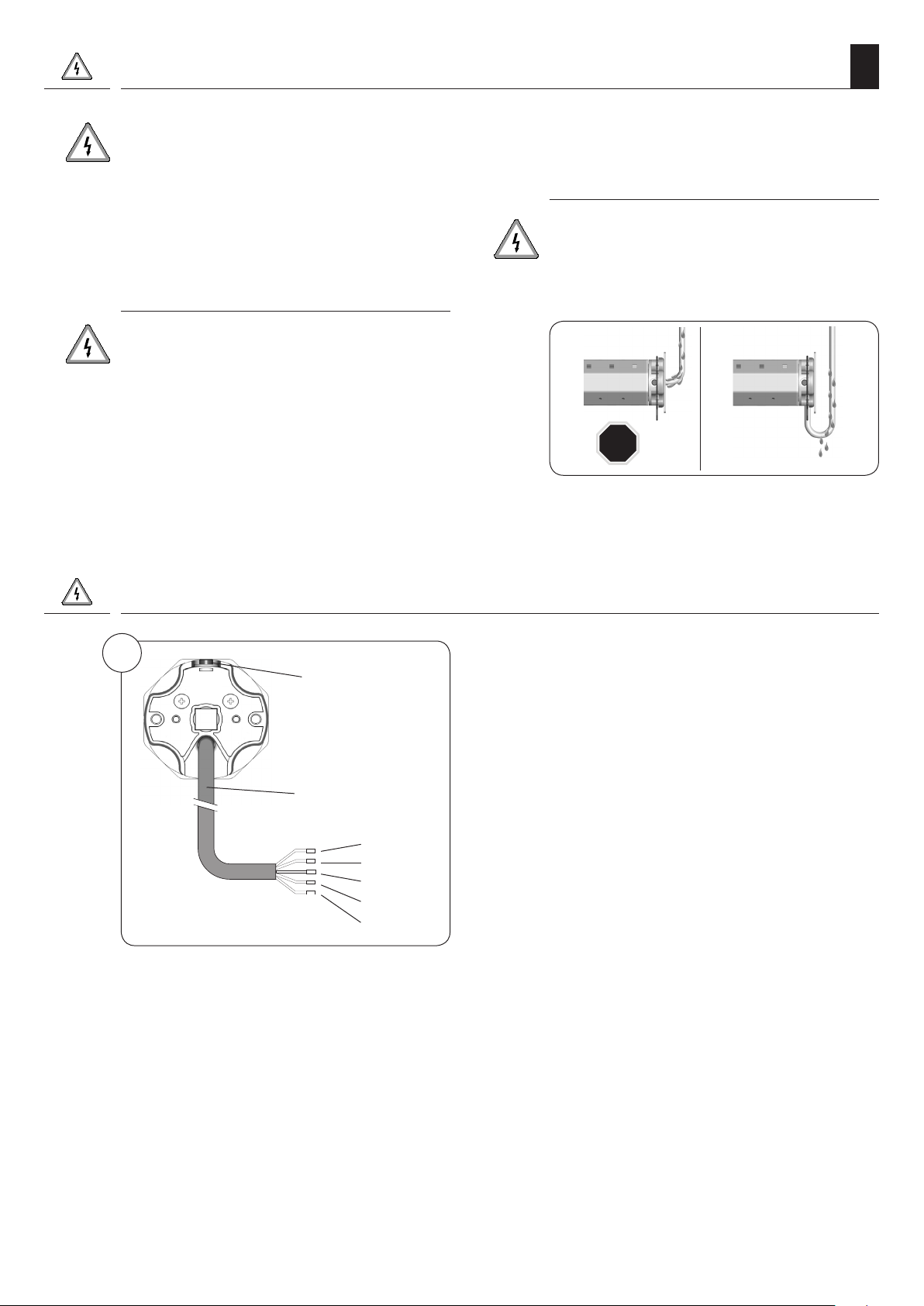

Das Motorkabel (Abbildung j) ......................................................................14

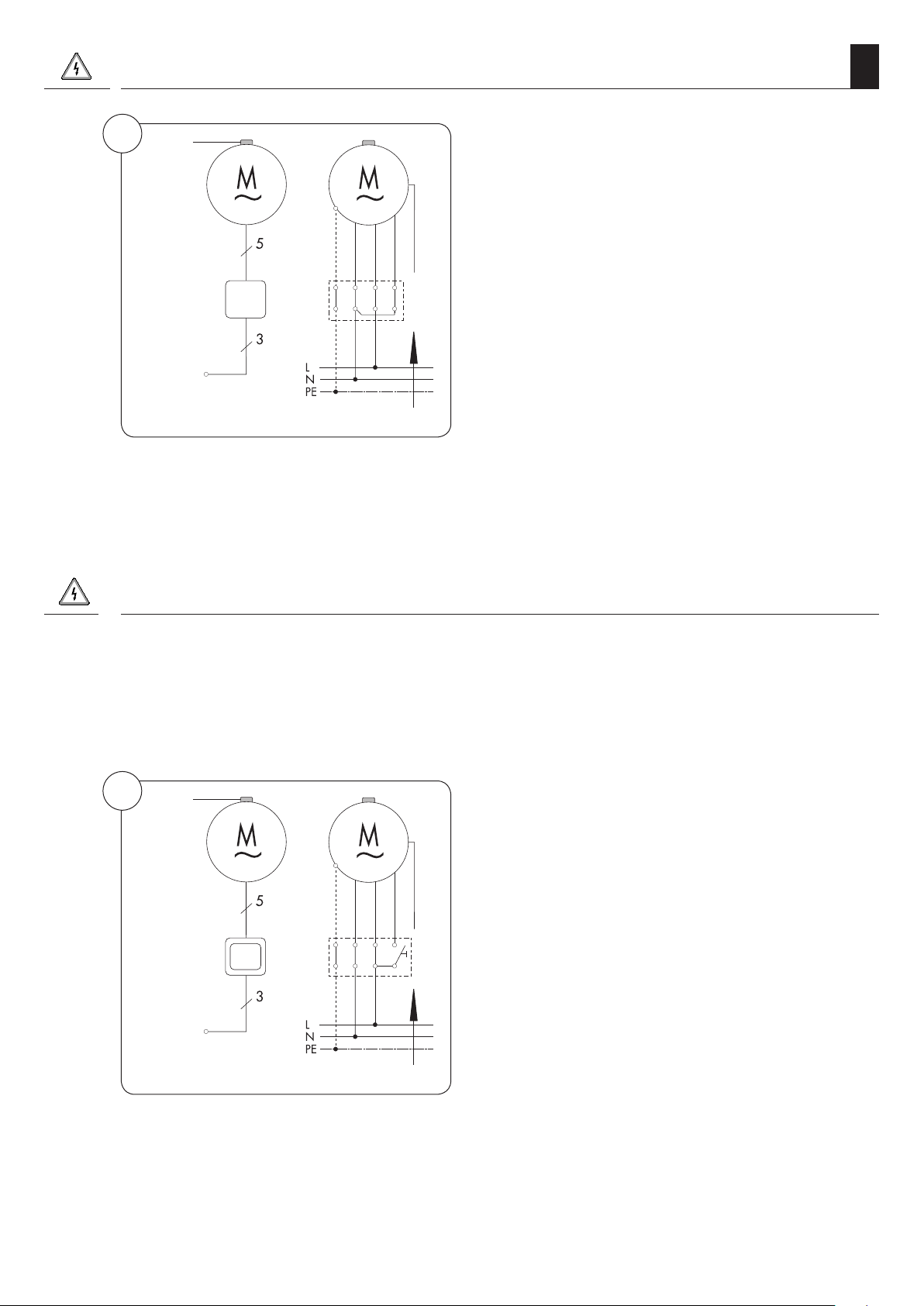

Elektrischer Anschluss des Rohrmotors (Abbildung k) ........................................15
Steuerung mit 1poligem Taster (Schließer) (Abbildung l) ................................. 15
Anschluss und Verwendung des Schnurschaltersetzgerätes
zur Endpunkteinstellung (Abbildung m/n) ................................................... 16

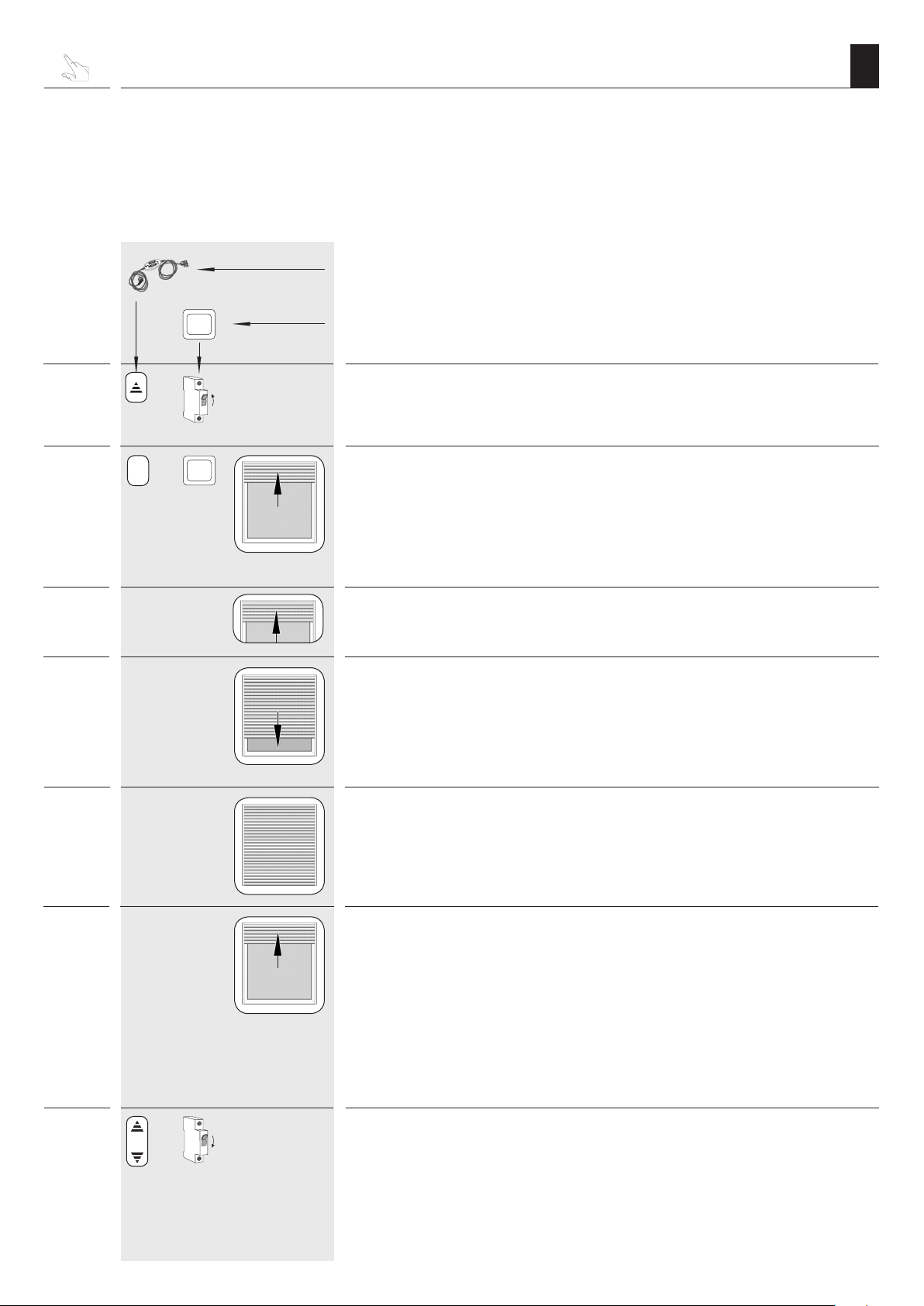

Endpunkte einstellen ......................................................................................16
Automatische Einstellung der Endpunkte ............................................................ 17
Manuelle Einstellung der Endpunkte ..................................................................18
Den oberen Endpunkt manuell setzen und den unteren automatisch einstellen ........18
Den oberen Endpunkt automatisch einstellen und den unteren manuell setzen ........19

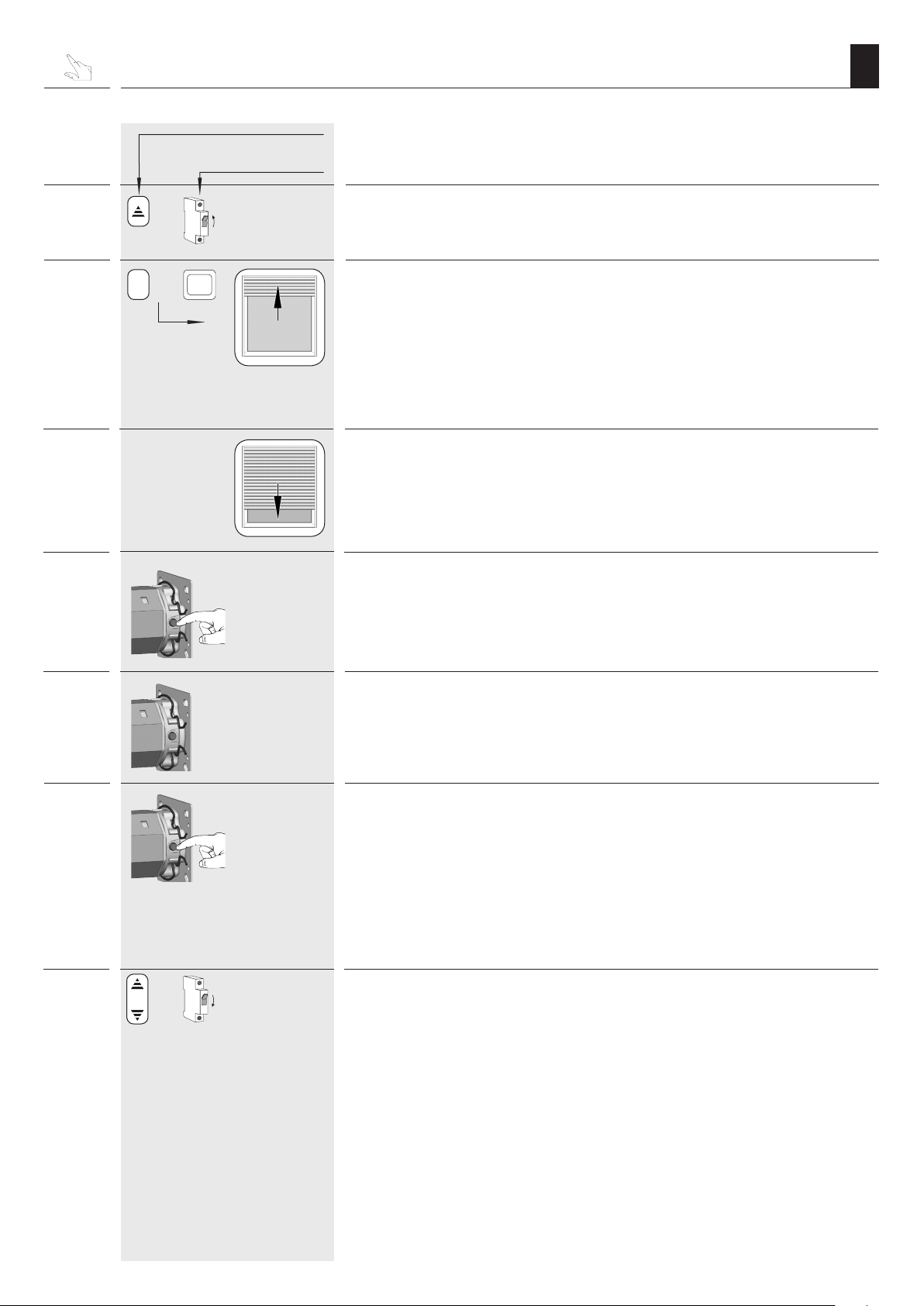

Oberen / unteren Endpunkt mit einem Schnurschaltersetzgerät oder
mit einem externen Taster manuell einstellen .....................................................20
Oberen / unteren Endpunkt mit Hilfe der
Setztaste am Rohrmotor manuell einstellen .......................................................21
Oberen / unteren Endpunkt mit DuoFern-Sendern einstellen ................................21
Probelauf / Verändern der Endpunkte ............................................................... 21
Den Rohrmotor konfigurieren ........................................................................... 22

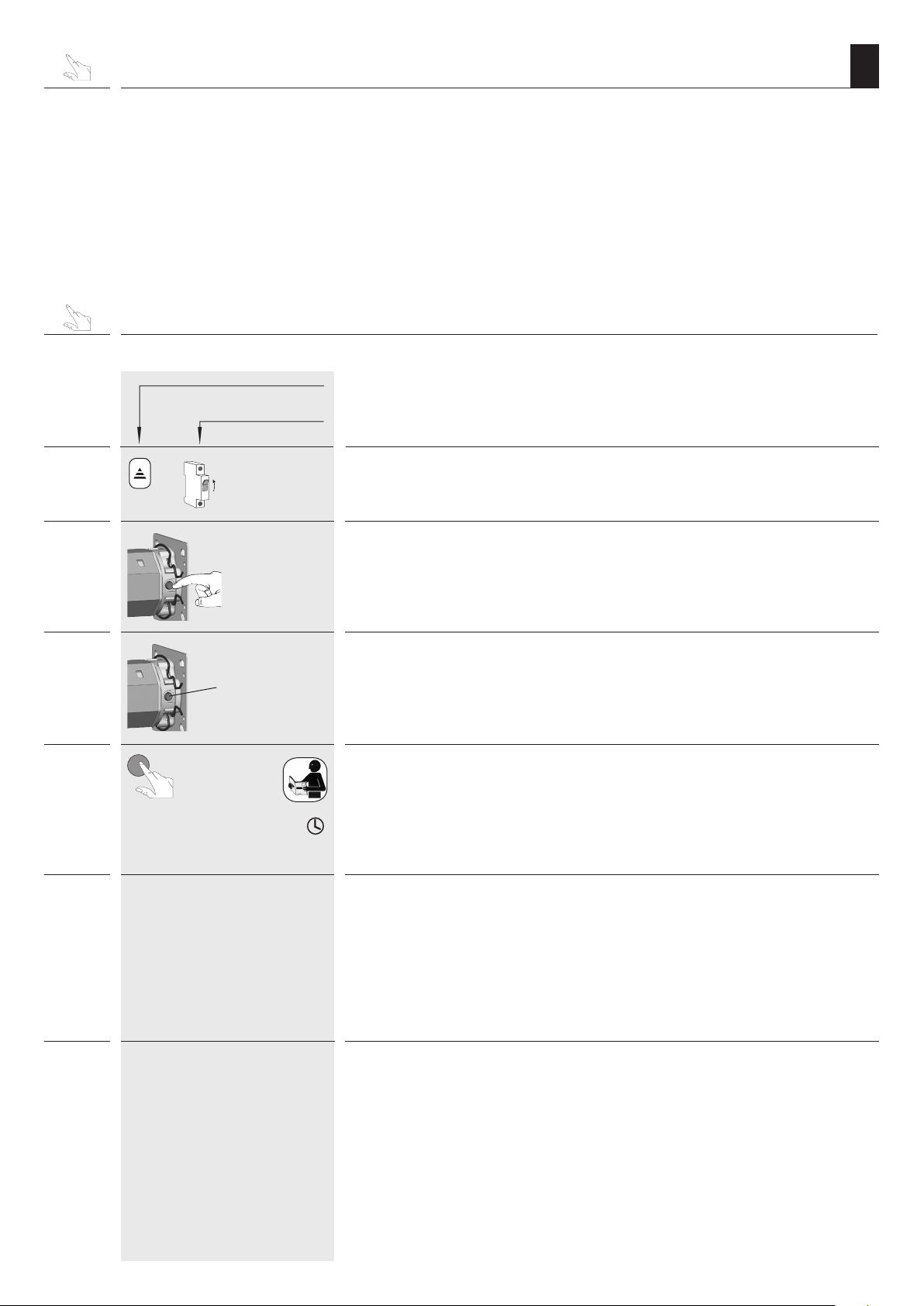

Die Werkseinstellungen bei der Inbetriebnahme laden .........................................22
Was tun, wenn... ? ........................................................................................23
Technische Daten ........................................................................................... 24
CE-Zeichen und EG Konformität ........................................................................24
Verbinden/Trennen von DuoFern-Sendern .......................................................... 25
Einen DuoFern-Sender mit Hilfe der Setztaste verbinden/trennen .......................... 25

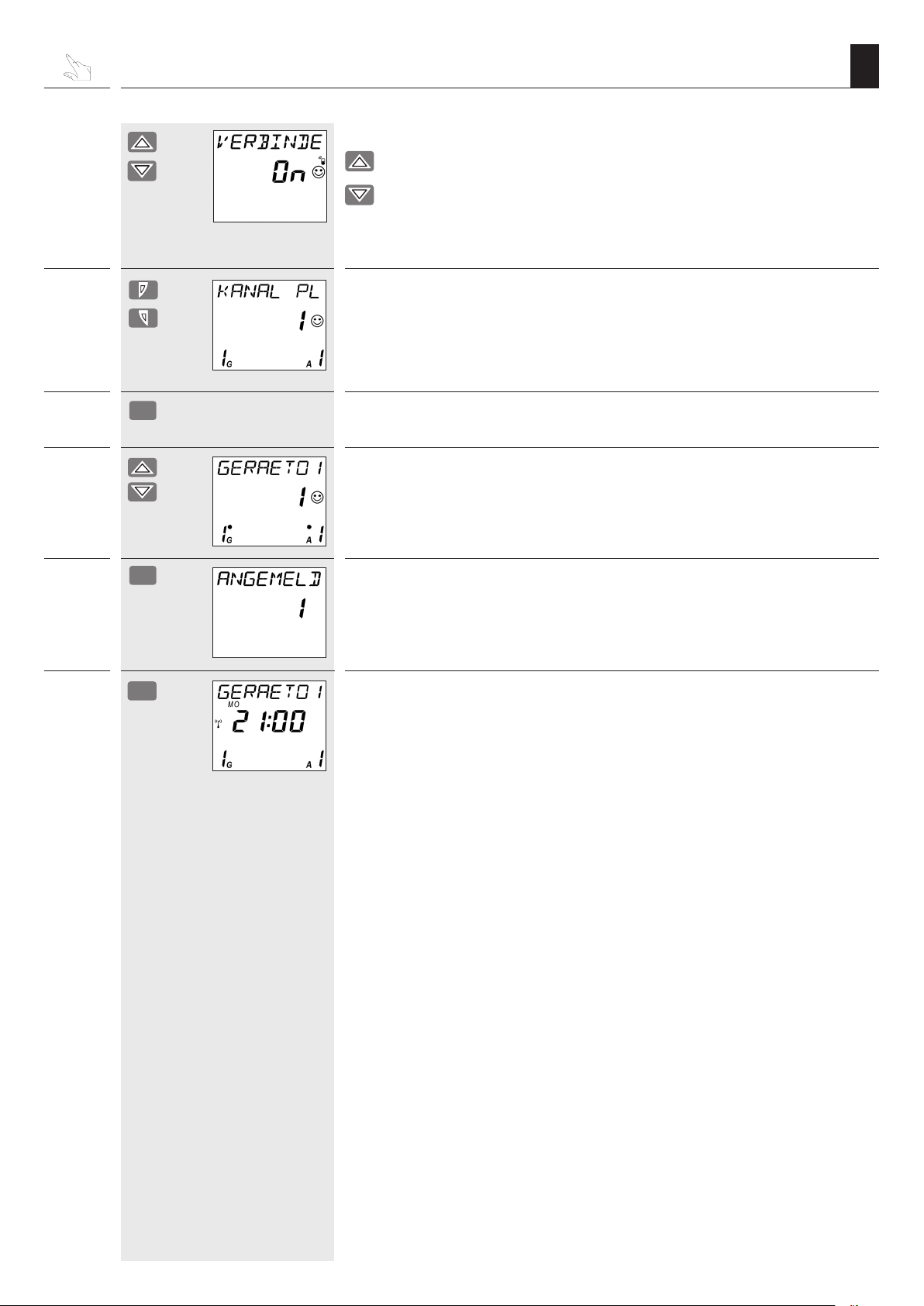

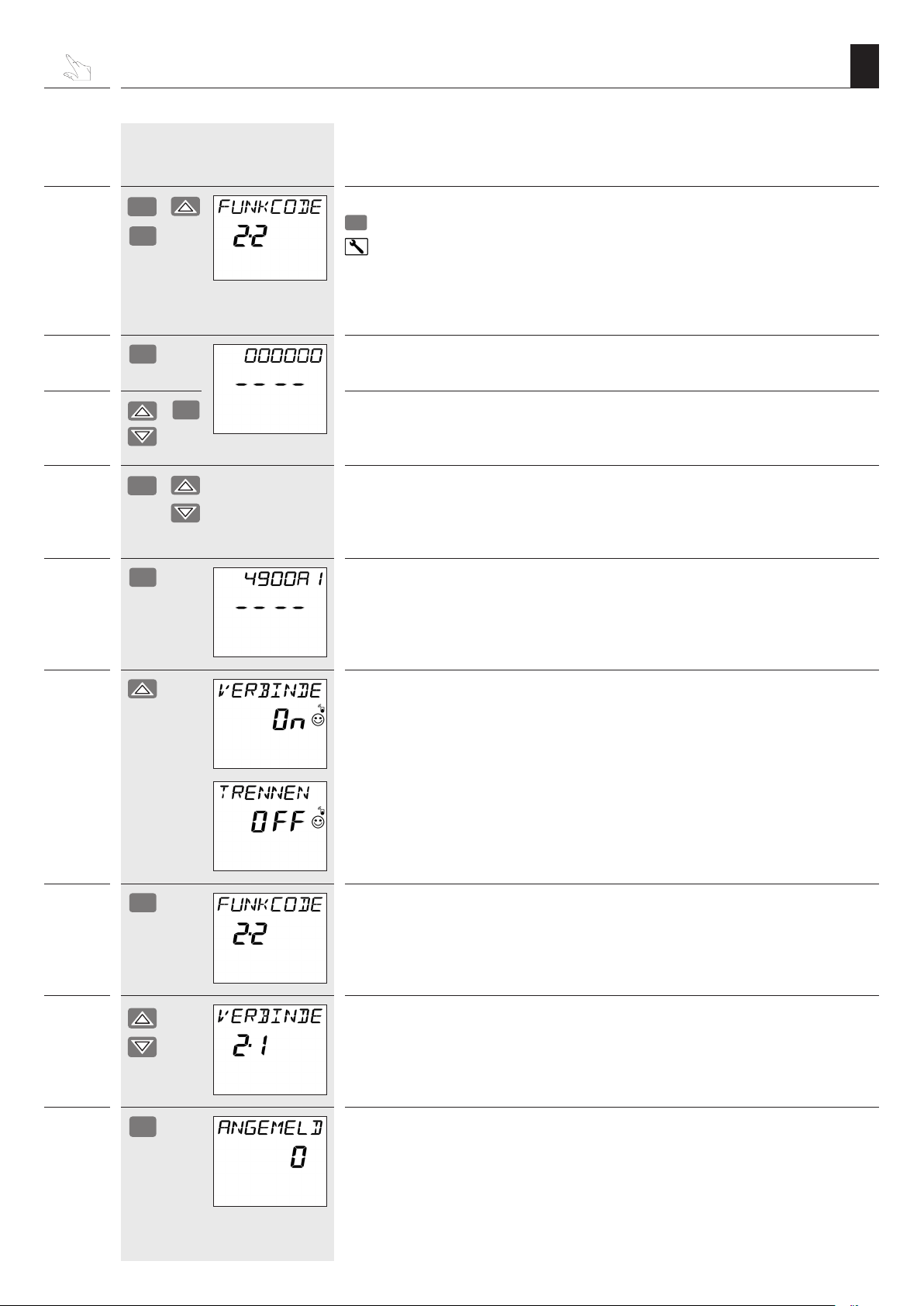

Die DuoFern-Handzentrale via Funkcode verbinden/trennen ................................. 26
Garantiebedingungen......................................................................................28
Abbildung
a
) .....................................................5
) * ..................................... 10
) ......................................10
) ..................................................... 10
-
) ........11
D
3
1
B C
A
L
i
(1) (2)
Abbildungen
(5) (6) (8) (9) (10) (12) (13)(3) (11) (14)
(4)
D
(7)
(15)
(16)(17)
2 3
= (D/2)
5
(5)
(8)
(9)
6
L = A - (B + C)
(10)
(5)
(4)(1)
(5)
4
7
(2) (3)
(5) (6)
(10)
(18)
(8) (7) (19)
(4)
8
(20)
SW 40
(5)
(11)
(12) (13) (14)
4
(20)
(2)
(6)
i
Legende zur Gesamtansicht (
Abbildung
a
)
D
(1) Gegenlager
(2) Kugellager
(3) Achsstift der Walzenkapsel
(4) Walzenkapsel
(5) Wickelwelle
(6) Befestigungsfeder
(7) Rastbügel
(8) Mitnehmer
(9) Rohrmotor
(10) Adapter
(11) Setztaste (Transparent mit LED)
(12) Antriebskopf
(13) Antriebslager
(14) Halteklammer
(15) Motorkabel
(16) Steuerung (z.B. externer Taster)
(17) Rollladenpanzer
(18) Limitring
(19) Abtriebsadapter
(20) Einhängeklammern
Bitte beachten:
Kundenspezifischer Lieferumfang
Vergleichen Sie nach dem Auspacken:
◆ den Packungsinhalt mit den Angaben zum Lieferumfang auf der Verpackung.
◆ den Motortyp mit den entsprechenden Angaben auf dem Typenschild.
5
Allgemeine Sicherheitshinweise
D
Bei allen Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch
Stromschlag.
◆ Der Netzanschluss des Rohrmotors und alle Arbeiten an elektrischen Anlagen
dürfen nur durch eine zugelassene Elektrofachkraft nach den Anschlussplänen
in dieser Anleitung erfolgen, s. Seite 14/15/16.
◆ Führen Sie alle Montage- und Anschlussarbeiten im spannungslosen Zustand
aus.
Bei Nichtbeachtung besteht Lebensgefahr!
Vorschriften bei Installation in Feuchträumen beachten.
Beachten Sie besonders beim Einsatz in Feuchträumen die DIN VDE 0100, Teil 701 und
702. Diese Vorschriften enthalten zwingende Schutzmaßnahmen.
Der Einsatz defekter Geräte kann zur Gefährdung von Personen und
zu Sachschäden führen (Stromschlag, Kurzschluss).
◆ Verwenden Sie niemals defekte oder beschädigte Geräte.
◆ Prüfen Sie Antrieb und Netzkabel auf Unversehrtheit.
◆ Wenden Sie sich bitte an unseren Kundendienst (s. Seite 28), falls Sie Schäden
am Gerät feststellen.
Nach der Norm DIN EN 13659 muss dafür Sorge getragen werden,
dass die für die Behänge festgelegten Verschiebebedingungen nach
EN 12045 eingehalten werden.
In ausgerollter Stellung muss bei einer Kraft von 150 N in Aufwärtsrichtung an der
Unterkante die Verschiebung mindestens 40 mm betragen. Dabei ist besonders darauf
zu achten, dass die Ausfahrgeschwindigkeit des Behanges auf den letzten 0,4 m kleiner
als 0,2 m/s sein muss.
Es besteht Lebensgefahr bei unkontrolliertem Anfahren des Antriebs.
Versuchen Sie nie bei unkontrollierter Bewegung den Motor/Behang manuell zu stoppen.
Schalten Sie in diesem Fall den Antrieb spannungslos und sichern Sie diesen gegen weitere
Inbetriebnahme. Lassen Sie Anlage unbedingt von einer Fachkraft überprüfen.
Bei unsachgemäßem Gebrauch besteht erhöhte Verletzungsgefahr.
◆ Unterweisen Sie alle Personen im sicheren Gebrauch des Rohrmotors.
◆ Verbieten Sie Kindern mit ortsfesten Steuerungen zu spielen.
◆ Verhindern Sie, das Personen mit eingeschränkten Fähigkeiten sowie Kinder mit
ortsfesten Steuerungen oder mit der Fernsteuerung spielen.
Bei Rollläden:
◆ Beobachten Sie den sich bewegenden Rollladen und halten Sie Personen fern, bis die
Bewegung beendet ist.
◆ Führen Sie alle Reinigungsarbeiten am Rollladen im spannungslosen Zustand aus.
Bei Markisenanlagen, die außerhalb der Sichtweite betrieben werden
können:
◆ Die Markise nicht betreiben, wenn Arbeiten in der Nähe ausgeführt werden
(z. B. Fenster putzen).
Bei automatisch betriebenen Markisen:
◆ Die Markise vom Versorgungsnetz trennen, wenn Arbeiten in der Nähe durchgeführt
werden.
Regelmäßige Wartung von Markisen erhöht die Betriebssicherheit.
◆ Kontrollieren Sie die Markise regelmäßig auf mangelhafte Balance oder be-
schädigte Leitungen und Federn.
◆ Lassen Sie beschädigte Markisen von einem Fachbetrieb instand setzen.
Das Anfassen des Antriebsgehäuses kann zu Verbrennungen führen.
◆ Der Rohrmotor erhitzt sich während des Betriebs. Lassen Sie den Motor abkühlen
bevor Sie weitere Arbeiten am Motor durchführen.
◆ Fassen Sie nie das heiße Antriebsgehäuse an.
i
i
Richtige Verwendung / Einsatzbedingungen
Verwenden Sie die Rohrmotoren nur zum Öffnen und Schließen von
Rollläden und Markisen.
WICHTIG
◆ Das Motorkabel muss bei Verwendung im Außenbereich durch ein geeignetes Leerrohr
bis zur Abzweigdose unter Beachtung der örtlichen Elektrovorschriften verlegt werden.
◆ Verwenden Sie nur Original-Bauteile und -Zubehör des Herstellers.
Verwenden Sie nur Rohrmotoren die in Ihrer Leistung den örtlichen
Anforderungen entsprechen. Falsch dimensionierte Rohrmotoren können
Schäden verursachen:
◆ Ein unterdimensionierter Rohrmotor kann durch Überlastung
beschädigt werden.
◆ Ein überdimensionierter Rohrmotor kann zum Beispiel bei der auto-
matischen Endpunkteinstellung den Rollladen bzw. den Rollladen kasten beschädigen.
Lassen Sie sich bei der Auswahl eines Rohrmotors von einem Fachhändler beraten
und beachten Sie die entsprechenden Zugkraftangaben auf unserer Internetseite:
www.rademacher.de
Falsche Verwendung
Einsatzbedingungen
◆ Für den elektrischen Anschluss muss am Einbauort ständig ein 230 V /50 Hz
Stromanschluss mit bauseitiger Freischaltvorrichtung (Sicherung) vorhanden
sein.
◆ Der Einbau und der Betrieb des DuoFern-Funksystems und seiner Komponenten ist
nur für solche Anlagen und Geräte zulässig, bei denen eine Funktionsstörung im
Sender oder Empfänger keine Gefahr für Personen oder Sachen ergibt oder bei denen
dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird.
Verwenden Sie den Rohrmotor nie...
...in Anlagen mit erhöhten sicherheitstechnischen Anforderungen oder erhöhter
Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen. Beachten Sie die
jeweiligen gesetzlichen Regelungen zum Errichten solcher Anlagen.
Verwenden Sie das DuoFern Funksystem und seine Komponenten nie...
...zur Fernsteuerung von Geräten und Anlagen mit erhöhten sicherheitstechnischen Anforderungen oder erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheitseinrichtungen.
Beachten Sie die jeweiligen gesetzlichen Regelungen zum Errichten solcher Anlagen.
6
i
Funktionsbeschreibung
D
Die RADEMACHER DuoFern Rohrmotoren RolloTube Intelligent Funk dienen zum Öffnen
und Schließen von Rollläden und Markisen.
Durch die interne DuoFern-Schnittstelle können Sie den Motor in ein DuoFern-Funknetzwerk
integrieren und so viele Automatikfunktionen mit Hilfe eines DuoFern-Senders (z.B. mit
der DuoFern Handzentrale) einstellen und fernsteueren.
Zur manuellen Bedienung vor Ort können Sie zusätzlich einen externen Taster an den
Rohrmotor anschließen.
Die Rohrmotoren sind mit dem neuen Safe-Drive-Verfahren zur Positionserfassung,
Drehmomentüberwachung und Hinderniserkennung ausgestattet. Die kompakte Bauweise
und eine vollautomatische Endpunkteinstellung des Antriebs sorgen für eine einfache,
komfortable Montage.
Im täglichen Betrieb überzeugt der RolloTube Intelligent Funk durch den automatischen
Behanglängenausgleich, die Blockier- und Hinderniserkennung (mit Reversierung) für
höchste Sicherheit und einen behangschonenden Lauf.
Allgemeine Rohrmotor-Funktionen:
◆ Inbetriebnahme mit einem Fahrbefehl. Selbstlernender Motor mit vollautomatischer
Endpunkteinstellung.
◆ Safe-Drive-Verfahren zur exakten Positionserfassung, Drehmomentüberwachung und
Hinderniserkennung.
◆ Blockier- und Hinderniserkennung inklusive Reversierung.
◆ Durch das neue rastende FlexiClick-Prinzip ist die Hinderniserkennung frei wählbar.
◆ Wartungsfreie Endpunkte dank automatischem Behanglängenausgleich.
◆ Einfacher und schneller Einbau durch die kurze Bauform.
◆ Optional erhältlich: Universelles RT-ConfigTool zur individuellen Anpassung der
Motorparameter.
Kurzbeschreibung des DuoFern Funksystems
Mit dem DuoFern Funksystem ist ein bi-direktionaler Datenaustausch zwischen den
verschiedenen Teilnehmern eines DuoFern-Funknetzwerks möglich. Alle Schaltbefehle eines
DuoFern-Senders (z. B. DuoFern Handzentrale) werden von den DuoFern-Komponenten
(Aktoren/Sensoren) empfangen und bestätigt, sofern beide miteinander verbunden sind.
Rohrmotorfunktionen in Verbindung mit DuoFern-Sendern
DuoFern Umweltsensor; Art.-Nr. 3200 00 64
DuoFern Handzentrale; Art.-Nr. 3481 00 60
RolloTron Pro Comfort DuoFern; Art.-Nr. 1523 45 11
DuoFern Handsender Standard; Art.-Nr. 3248 03 66
Manuelle Bedienung (ein/aus)
AUTO/MANU - Umschaltung
Zeitprogramm
Zeitautomatik ein / aus
Zufallsfunktion
Dämmerungsprogramm (morgens)
Dämmerungsprogramm (abends)
Dämmerungsautomatik
(morgens und abends) ein / aus
Sonnenprogramm
Sonnenautomatik ein / aus
Sonnenposition eintellen
Windprogramm
Windautomatik ein / aus
Drehrichtung Wind einstellen
Regenprogramm
Regenautomatik ein / aus
Drehrichtung Regen einstellen
Lüftungsposition einstellen
Drehrichtungsumkehr einstellen
Verbindungstest starten
Endpunkteinstellung per Funk
Funkcodeunterstützung
(z.B. An- und Abmelden per Funkcode)
● ● ●
● ●
● ●
● ●
● ●
● ●
● ●
● ●
● ● ●
● ●
● ●
● ●
●
●
●
●
●
●
●
●
● ●
●
i
i
Funktion der Blockiererkennung
Der Rohrmotor stoppt und fährt automatisch kurz in die Gegenrichtung
(reversiert), wenn der Rollladen im Hochlauf durch ein Hindernis (z. B.
durch einen vereisten Rollladen blockiert wird).
HINWEIS
Vereisten Rollladen nicht bewegen und die Störung bzw. das Hindernis beseitigen.
Funktion der Hinderniserkennung
Der Rohrmotor stoppt und fährt automatisch kurz in die Gegenrichtung
(reversiert), wenn der Rollladen in der Abwärtsbewegung auf ein
Hindernis stößt.
Bedingungen für die korrekte Funktion der Hinderniserkennung:
◆ Der Mitnehmer muss mit Freilauf montiert sein (s. Abbildung 4.a, Seite 10).
◆ Der Rollladen muss mit Befestigungsfedern oder mit starren Wellenverbindern an der
Wickelwelle montiert sein.
◆ Der Rollladen muss immer senkrecht in die Führungsschiene des Fensters einlaufen.
7
i
Funktion des Behanglängenausgleichs
D
i
Nach jedem automatischen Erlernen des oberen Endpunktes ist der
Behanglängenausgleich aktiv. Danach fährt der Rohrmotor nicht mehr
voll gegen den oberen Endpunkt, um den Rollladen und die Endpunkte
zu schonen.
Durch z. B. festgefrorene Rollläden können sich die automatisch erlernten
Endpunkte und Laufwege mit der Zeit wieder verstellen. Zum Ausgleich
fährt der Rohrmotor in regelmäßigen Zeitabständen (der Zyklus wird ab
Werk entsprechend eingestellt) einmal automatisch gegen den oberen
und unteren Endpunkt.
Funktion des Funkcodes
Mit Hilfe des Funkcodes können Sie den Funk-Rohrmotor direkt ansteuern, um zum Beispiel
auch nach der Installation weitere DuoFern-Geräte mit dem Funk-Rohrmotor zu verbinden.
Nach einer erfolgreichen Verbindung können Sie zum Beispiel die Endanschläge eines
Funk-Rohrmotors einstellen.
Den Funkcode finden Sie auf dem beiliegenden Etikett:
Beispiel:
HINWEIS
◆ Der Behanglängenausgleich erfolgt automatisch während des normalen Betriebs,
sodass Sie ihn in der Regel nicht wahrnehmen.
◆ Wird der obere Endpunkt manuell eingestellt, ist der Behanglängenausgleich nicht
aktiv.
HINWEIS
Zeitfenster zur Aktivierung via Funkcode.
Nach dem Einschalten der Stromzufuhr ist der Funkcode max. 2 Stunden lang aktiv.
Nach Ablauf dieser Zeit ist eine Aktivierung mittels Funkcode nicht mehr möglich. Trennen
Sie den Funk-Rohrmotor kurzzeitig vom Netz, um das Zeitfenster erneut zu aktivieren.
Wichtige Montagehinweise
WICHTIG
◆ Vergleichen Sie vor der Montage die Angaben zur Spannung/Frequenz auf dem
Typenschild mit denen des örtlichen Netzes.
◆ Vor dem Einbau des Rohrmotors alle nicht zum Betrieb benötigten Leitungen
und Einrichtungen abbauen bzw. außer Betrieb setzen.
◆ Bewegliche Teile von Antrieben, die unter einer Höhe von 2,5 m vom Boden
betrieben werden, müssen geschützt werden.
◆ Wird der Rohrmotor mit einem Schalter mit AUS-Voreinstellung gesteuert, ist
dieser Schalter in Sichtweite des Rohrmotors von sich bewegenden Teilen entfernt
in mindestens 1,5 m Höhe anzubringen.
◆ Der Deckel des Rollladenkastens muss leicht zugänglich und abnehmbar sein.
◆ Demontieren Sie auf keinen Fall die Stopper der letzten Rollladenlamelle.
Der Rollladen kann sonst eventuell bis in den Rollladenkasten durchrutschen und
beschädigt werden.
ACHTUNG
Der schiefe Einbau des Rohrmotors kann zu Schäden am Rohrmotor
oder am Rollladen führen. Zum Beispiel kann ein schief aufgewickelter
Rollladen den Antrieb blockieren und zerstören.
◆ Bauen Sie den Rohrmotor und die Lager unbedingt waagerecht ein.
◆ Achten Sie bitte darauf, dass die Wickelwelle (5) und der Rollladen (17)
nach der Montage leichtgängig und frei abwärts laufen.
◆ Der Rollladen (17) darf während des Betriebs nicht über die Lager, die Walzen-
kapsel (4) oder den Antriebskopf (12) laufen.
◆ Achten Sie darauf, dass die Wickelwelle (5) und die Befestigungsfedern (6) den
Antrieb (9) nicht berühren, Sie dürfen während des Betriebs nicht über den Rohr motor (9) schleifen.
Bei automatisch betriebenen Markisen:
◆ Bei Markisen ist der Mindestabstand von 0,4 m zu den Teilen in der Umge-
bung bei voll ausgerollter Markise zu beachten.
◆ Bei Einsatz in Markisenanlagen darf der unterste Punkt der Markise 1,8 m nicht
unterschreiten.
Falsch dimensionierte Antriebs- und Gegenlager können zur
Beschädigung der Rollladenanlage führen.
◆ Verwenden Sie nur die vom Hersteller gelieferten Original-Lager. Bei der Verwendung
von herstellerfremden Antriebs- und Gegenlagern müssen diese nach den Drehmomentangaben des jeweiligen Rohrmotors ausgewählt werden.
Die falsche Montage kann zu Verletzungen
(Stoß- und Schlagverletzungen) führen.
◆ Der Motor kann bei falscher Montage/Sicherung aus den Antriebslagern springen.
Sichern Sie daher den Rohrmotor mit den beiliegenden Sicherungsvorrichtungen.
Beim Betrieb ohne eingestellte Endpunkte besteht Lebensgefahr.
◆ Für einen sicheren Betrieb müssen unbedingt die Endpunkte eingestellt sein. Lesen
Sie dazu das entsprechende Kapitel in dieser Anleitung auf Seite 16.
8
C
B
Einbau des Rohrmotors
D
HINWEIS
Die folgenden Einbauhinweise gelten für Standardeinbausituationen in Verbindung
mit RADEMACHER-Rohrmotoren und -Zubehör.
Der Antriebskopf (12) des Motors kann auf der rechten oder der linken Seite des
Rollladenkastens eingebaut werden. In dieser Anleitung ist der Einbau für die rechte
Seite dargestellt.
Montieren der Lager (Abbildung )
Achten Sie auf den waagerechten Einbau der Lager. Ein schief aufgewickelter Rollladen kann den Antrieb blockieren und zerstören.
1. Bestimmen Sie zuerst die Position von Antriebs (13) - und Gegenlager
(1) im Rollladenkasten.
Wickeln Sie den Rollladenpanzer vollständig auf die Wickelwelle und messen Sie den
Durchmesser D. Siehe Abbildung zur Bestimmung der Position der Lagermitte
zur Führungsschiene.
Notwendige Mindestbreite des Rollladenkastens:
Rohrmotortyp: Small Medium
Mindestbreite ca.: 56 cm 67 cm
1. WICHTIG
2.
Im eingebauten Zustand muss der aufgewickelte Rollladen senkrecht in die Führungsschiene des Fensters einlaufen.
Befestigen Sie die Lager je nach Lagertyp und bauseitigen Gegebenheiten.
Montieren Sie das Antriebslager (13) so, dass die Setztaste (11) später gut zugänglich
ist und das Motorkabel ohne Knick verlegt werden kann.
Länge der Wickelwelle ermitteln (Abbildung )
1.
2.
3.
B = Gegenlager/Walzenkapsel
C = Antriebslager/Motor
Messen Sie den Wandabstand von Antriebs (13) - und Gegenlager (1)
wie dargestellt.
Messen Sie den Rollladenkasten aus und ermitteln Sie die nötige
Wellenlänge (L).
Länge der Wickelwelle: L = A - (B + C)
Die Wickelwelle (5) auf das nötige Maß kürzen.
Sägen Sie die Welle mit einer Eisensäge rechtwinklig auf Maß. Entgraten Sie die Welle
innen und außen mit einer Feile.
Montage/Demontage des Adapters (Abbildung )
1. Montage des Adapters (10)
Schieben Sie den Adapter (10) über den Limitring (18) am Antriebskopf
bis er einrastet. Achten Sie dabei auf die richtige Lage der Nut im
Adapter (10).
2. Demontage des Adapters (10)
Drücken Sie beide Haltefedern am Limitring (18) nach unten und
ziehen Sie den Adapter (10) vom Limitring (18) ab.
9
Loading...
