DuoFern Sonnensensor
D
Betriebs- und Montageanleitung ........................................................................1
Artikel- Nr. / Item no:
3200 00 69
VBD 570-1 (05.13)
Page 2
i
Sehr geehrte Kunden...
...mit dem Kauf des DuoFern Sonnensensors haben Sie sich für ein Qualitätsprodukt aus
dem Hause RADEMACHER entschieden. Wir danken Ihnen für Ihr Vertrauen.
Dieses Produkt ist unter Aspekten des größten Komforts und der optimalen B edienbarkeit
entstanden. Mit einem kompromisslosen Qualitätsanspruch und nach langen Versuchsreihen
sind wir stolz, Ihnen dieses innovative Produkt zu präsentieren.
Dahinter stehen alle hochqualizierten Mitarbeiterinnen
und Mitarbeiter aus dem Hause RADEMACHER.
Diese Anleitung...
...beschreibt Ihnen die Montage und die Bedienung Ihres DuoFern Sonnensensors .
Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie alle Sicherheitshinweise,
bevor Sie mit den Arbeiten beginnen. Bitte bewahren Sie diese Anleitung auf und übergeben
Sie die Anleitung bei einem Besitzerwechsel auch dem Nachbesitzer.
Bei Schäd en, die d urch Nichtbeac htung dieser Anleit ung und d er S icherheit shinweise
entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir
keine Haftung
D
2
Page 3
i
Inhaltsverzeichnis
i Sehr geehrt e Kund en... ....... ........................ 2
1. Gesa mtansic ht ...................... ...................... 4
2. Zeic henerkl ärung ............ ............................ 5
3. Allg emeine Sicher heitsh inweis e ................ 5
4. Richtig e Verwendu ng ................. ................. 5
5. Falsche Verwendun g ................. ................... 6
6. Funk tionsbe schrei bung ............................... 6
6.1 Besc hreibu ng der
Sonn enautom atik ............................... 7
7. Den DuoFern Sonne nsenso r vor der
Mont age au aden ............ ........................... 8
8. Die richtig e Posi tion d es
DuoF ern Son nensen sors ......................... ..... 8
9. Den DuoFern Sonne nsenso r anme lden ....... 9
10. Den DuoFe rn Son nensens or abm elden ..... 10
11. Ein en Ver bindun gstest
(Tes t-Ping) start en .............................. ...... 10
12. Auf räumen . ................................ ................ 11
13. Die aktue lle So nnenpos ition
über nehmen ...... ............................... ......... 11
14. Res et (De n Ausl ieferun gszust and
wied er hers tellen ) ..................................... 1 2
15. Tech nische Date n ............................. .......... 12
16. CE- Zeiche n und EG-Konf ormitä t ............... 13
D
3
Page 4
i
1. Gesamtansicht
1.
2.
3.
4.
Legende
1. Status-LED (rot/grün)
2. Verbinden Taste [
1 x = Anmeldemodus
2 x = Testen
5 Sek. = Aufräumen
3. Trennen Taste [
]
1 x = Abmeldemodus
2 x = Sonnenposition setzen
5 Sek. = Reset
4. Solarzelle (an der Unterseite)
5. Abziehgri
6. Drehregler (Sonnenempndlichkeit)
7. Saugnapf
D
6. 7.
5.
]
4
Page 5
i
2. Zeichenerklärung
Hier geht es um Ihre Sicherheit.
Beachten und befolgen Si e bitte alle so gekennzeichnete n Hinweise.
HINWEIS/WICHTIG/ACHTUNG
Auf diese Weise mach en w ir Si e auf weit ere, für die e inwandfrei e Fu nktion, wichtig e
Inhalte aufmerksam.
Bitte lesen Sie die Bedienungsanleitung des an dieser Stelle beschriebenen externen Gerätes
(z. B. eines Rohrmotor-Aktors).
i
3. Allgemeine Sicherheitshinweise
Der Einsatz defekter Geräte kann zur Gefährdung von Personen und zu
Sachschäden führen.
Verwenden Sie niemals defekte oder beschädigte Geräte. Wenden Sie sich in diesem Fall bitte
an unseren Kundendienst.
WICHTIG
Vermeiden Sie eine Beschädigung des Sonnensensors. Lösen Sie den Sensor nur mit dem
Abziehgri (5) vom Fenster.
i
4. Richtige Verwendung
Verw enden Sie den DuoFern Sonnensens or ausschli eßlich zur hel ligkeitsabhängig en
Steuerung von DuoFern Aktoren.
Einsatzbedingungen:
◆ Montieren und betreiben Sie den DuoFern Sonnensensor nur in trockenen Räumen.
◆ Der Ein bau und der Betri eb des DuoFern Fun ksystem s un d s einer Kompo nenten
(z. B. DuoFern Sonnensensor) ist nur für solche Anlagen und Geräte zulässig, bei denen
eine Funktionsstörung im Sender oder Empfänger keine Gefahr für Personen oder Sachen
ergibt oder bei denen dieses Risiko durch andere Sicherheitseinrichtungen abgedeckt wird.
D
5
Page 6
i
5. Falsche Verwendung
◆ Verwenden Sie das DuoFern Funksystem und seine Komponenten nie zur Fernsteuerung
von Geräten und Anlagen mit erhöhten siche rheitstechnischen Anforderungen oder
erhöhter Unfallgefahr. Dies bedarf zusätzlicher Sicherheits-einrichtungen. Beachten Sie
die jeweiligen gesetzlichen Regelungen zum Errichten solcher Anlagen.
i
6. Funktionsbeschreibung
Mit Hilfe de s DuoFern Sonnensensor s können Sie mehrere DuoFern Aktoren (z. B. für
Rollläden oder elektrische Verbraucher) helligkeitsabhängig steuern. Dazu befestigen Sie den
Sonnensensor mit dem Saugnapf (7) an der gewünschten Fensterscheibe.
Die Stromversorgung
Die Stromversorgung des DuoFern Sonnensensors erfolgt über eine Solarzelle (4) an seiner
Unterseite, die einen internen Energiespeicher auädt.
Die Bedienelemente
Der DuoFern Sonnensensor verfügt über drei Bedienelemente:
◆ (2) Verbinden Taste [
◆ (3) Trennen Taste [
◆ (6) Drehregler
Die Verbinden-Taste (2) und die Trennen-Taste (3) verfügen über mehrere Funktionen die in
den folgenden Kapiteln noch näher beschrieben werden. Mit Hilfe des D rehreglers (6) können
Sie die Sonnenempndlichkeit direkt am DuoFern Sonnensensor einstellen.
Bedingungen für eine korrekte Funktion:
◆ Der DuoFern Sonnensensor muss vollständig aufgeladen sein (s. Seite 8/9).
◆ Der DuoFern Sonnensensor muss an jedem gewünschten Aktor angemeldet sein.
◆ Die Sonnenautomatik des jeweiligen Aktors m uss aktivi ert un d die Sonnenpositio n
muss eingestellt sein.
◆ Die Aktoren müssen sich innerhalb der Funkreichweite (10 m) des DuoFern Sonnensensors
benden.
]
]
D
6
Page 7
i

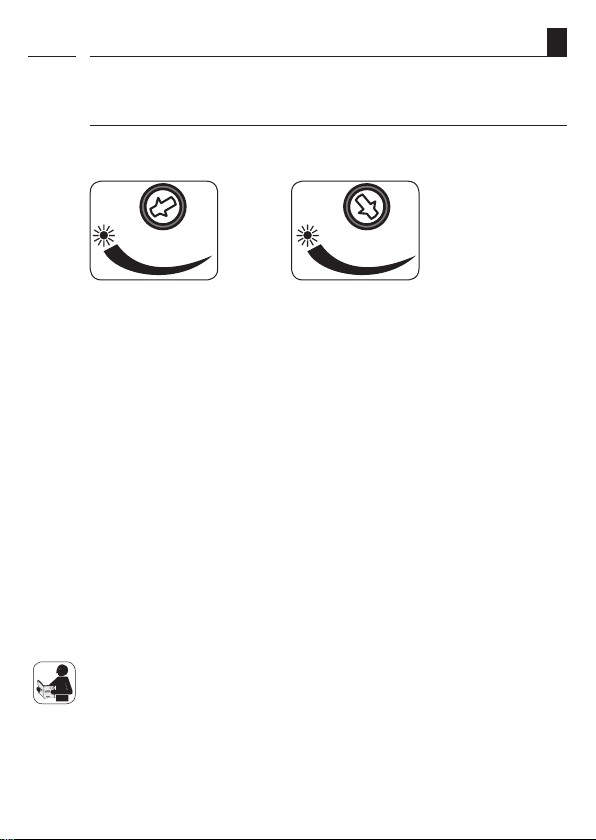

6.1 Beschreibung der Sonnenautomatik
Der DuoFern Sonnensensor misst die aktuelle Helligkeit. Die Lichtempndlichkeit kann mit
Hilfe des Drehreglers (6) eingestellt werden:
D
Hohe
Lichtempndlichkeit
HINWEIS
Nehmen Sie die Einstellung bei der Helligkeit vor, bei der sich der Rollladen absenken soll.
Achten Sie auf die Status-LED (1) diese leuchtet:
◆ 2 x grün, wenn die aktuelle Helligkeit die eingestellte Lichtempndlichkeit überschreitet.
◆ 2 x rot, wenn die aktuelle Helligkeit die eingestellte Lichtempndlichkeit unterschreitet.
◆ gar nicht, wenn die aktuelle Hellig keit au ßerhalb des Messbereich s des DuoFer n
Sonnensensors liegt.
Die Sonnenautomatik wird aktiviert...:
◆ wenn die eingestellte Lichtempndlichkeit 10 Minuten lang überschritten wird. Danach
erfolgt ein Schaltbefehl an die angemeldeten Aktoren.
Die Sonnenautomatik wird beendet...:
◆ wenn die eingestellte Lichtempndlichkeit 20 Minuten lang unterschritten wird. Danach
erfolgt ebenfalls ein Signal an die angemeldeten Aktoren.
◆ wenn der Energiespeicher des DuoFern Sonnensensors leer ist.
Bitte lesen Sie die Bedienungsanleitung des jeweiligen Aktors um alle aktorspezischen Einstellungen für die Sonnenautomatik vornehmen zu können. Eventuell sind weitere Einstellungen
am Aktor erforderlich, damit die Sonnenposition korrekt ausgeführt wird.
Prüfen Sie im jeweiligen Aktor die folgenden Einstellungen:
◆ Laufzeit
◆ Sonnenposition
Niedrige
Lichtempndlichkeit
7
Page 8
i

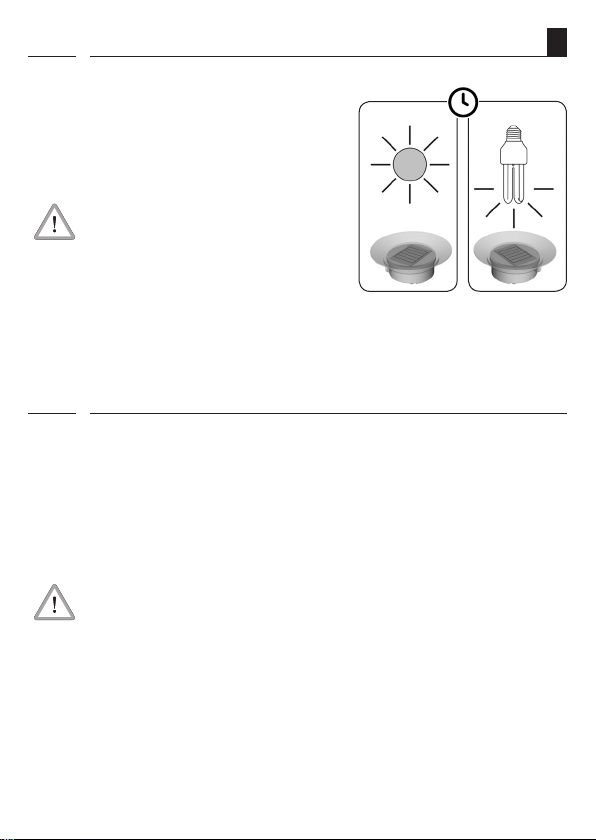

7. Den DuoFern Sonnensensor vor der Montage auaden
D
Für eine er folgre iche Inbet riebna hme muss
der DuoFern Son nensensor vorhe r vollständig
aufgeladen sein. Halten Sie dazu den DuoFern
Sonnen sensor mit der S olarzelle in Richtung
einer Lichtquelle (S onne oder eine 11 Watt Energiesparlampe), bis die Status-LED (1) rot blinkt.
ACHTU NG
◆ Halogenla mpen / LED-Leuchtmi ttel oder
Standardglühl ampen sin d zur Auadung
des DuoFern Sonnensensors nicht geeignet.
◆ Die Wärmestrahlung dieser Lampentypen
kann zur Beschädigung des Sonnensensors
führen.
i
8. Die richtige Position des DuoFern Sonnensensors
Befestigen Sie den DuoFern Sonnensensor mit dem Saugnapf möglich st weit am unteren
Rand der Fensterscheibe.
◆ Wählen Sie die Position des DuoFern Sonnensensor so, dass das Sonnenlicht möglichst
ungehindert auf den Sensor fallen kann.
◆ Damit der Sensor gut haftet, sollte die Montagestelle möglichst frei von Fett und Staub
sein.
Es darf kein Schatten auf den DuoFern Sonnensensor fallen.
Weder durch den in die Sonnenposition gefahrenen Rollladen noch durch Bäume oder ähnliches
darf ein Schatten auf den DuoFern Sonnensensor fallen.
Auadezeit:
ca. 25 Min. ca. 10 Min.
8
Page 9
i
9. Den DuoFern Sonnensensor anmelden
Damit Sie mit dem DuoFern Sonnensensor die gewünschten DuoFern Aktoren steuern können,
müssen Sie den DuoFern Sonnensensor an jedem Aktor anmelden. Sie können den DuoFern
Sonnensensor an maximal fünf DuoFern Aktoren anmelden.
HINWEIS
Alle Einstellungen können nur mit aufgeladenem Sonnensensor er folgen. Hat der interne
Energiespeicher keine Reserven mehr blinkt die Status-LED (1) zwei mal rot , in diesem Fall
müssen Sie den Sonnensensor wieder auaden (s. Seite 8).
Den gewünschten DuoFern Aktor in den Anmeldemodus schalten
1.
(s. jeweilige Bedienungsanleitung).
1 x kurz die Verbinden Taste (2) drücken.
2.
Der DuoFern Sonnensensor sendet jetzt ein Anmeldesignal aus. Der Anmeldemodus bleibt
3.
10 Sekunden aktiv.
Nach erfolgreicher Anmeldung leuchtet die Status-LED (1) zwei Sekunden lang konstant grün.
4.
Den nächsten Du oFern Aktor anmel den, dazu 1. bis 2. wiederholen oder die Anmeldung
5.
beenden.
HINWEIS
Die Status-LED (1) leuchtet zwei Sekunden lang konstant rot, wenn die Anmeldung fehlschlug,
zum Beispiel wenn:
◆ schon die maximale Teilne hmerzahl (max. 5 Ak toren) i m DuoFer n Sonne nsensor
angemeldet ist.
◆ schon die maximale Teilnehmerzahl im DuoFern Aktor angemeldet ist.
◆ ein ungeeignetes Gerät (z. B. ein anderer DuoFern Sensor)angemeldet wird.
◆ das Anmeldefenster geschlossen wird, ohne dass ein Aktor angemeldet wurde.
D
9
Page 10
i
10. Den DuoFern Sonnensensor abmelden
Den gewünschten DuoFern Aktor in den Abmeldemodus schalten
1.
(s. jeweilige Bedienungsanleitung).
1 x kurz die Trennen Taste (3) drücken.
2.
Der DuoFern Sonnensensor sendet jetzt ein Abmeldesignal aus. Der Abmeldemodus bleibt
3.
10 Sekunden aktiv.
Nach erfolgreicher Abmeldung leuchtet die Status-LED (1) zwei Sekunden lang konstant grün.
4.
Den nächsten DuoFern Aktor abmelden, dazu 1. bis 2. wieder-holen oder die Abmeldung
5.
beenden.
HINWEIS
Die Status-LED (1) leuchtet zwei Sekunden lang konstant rot, wenn die Abmeldung fehlschlug,
zum Beispiel wenn:
◆ versucht wird, einen DuoFern Aktor abzumelden, der gar nicht angemeldet ist.
◆ das Abmeldefenster geschlossen wird, ohne dass ein Aktor abgemeldet wurde.
◆ ein Fehler auftritt.
i
11. Einen Verbindungstest (Test-Ping) starten
Mit Hilfe dieser Funktion können Sie testen ob die gewünschten Aktoren in der Funk-Reichweite
des DuoFern Sonnensensors liegen.
D
2 x kurz die Verbinden Taste (2) drücken.
1.
Der DuoFern Sonnensensor sendet an jeden angemeldeten Aktor ein Testsignal aus.
2.
Zur Quittierung des Testsignals erfolgt je nach Aktor eine entsprechende Reaktion
3.
(bitte lesen Sie dazu die Bedienungsanleitung des jeweiligen Aktors).
10
Page 11
i
12. Aufräumen
Falls ein Aktor nicht mehr erreichbar ist, so können Sie mit dieser Funktion den Aktor endgültig
vom DuoFern Sonnensensor abmelden. Ein nicht erreichbarer Aktor erhöht den Energieverbrauch des DuoFern Sonnensensors unnötig und sollte vermieden werden.
5 Sekunden lang die Verbinden Taste (2) drücken.
1.
Achten Sie auf die Status-LED (1) diese:
2.
◆ blinkt rot, solange „Aufräumen“ aktiv ist.
◆ leuchtet zwei Sekunden grün, wenn „Aufräumen“ abgeschlossen ist.
i
13. Die aktuelle Sonnenposition übernehmen
Mit Hilfe dieser Funktion können die angemeldeten Aktoren die aktuelle Position des Rollladens
als Sonnenposition übernehmen .
Fahren Sie den Rollladen manuell in die gewünschte Sonnenposition.
1.
2 x kurz die Trennen Taste (3) drücken.
2.
Anschließend sendet der DuoFern Sonnensensor ein Signal an jeden angemeldeten Aktor.
3.
Jeder angemeldete Aktor übernimmt die aktuelle Position des Rollladens als neue Sonnen-
4.
position.
HINWEIS
Lesen Sie dazu die Bedienungsanleitung der jeweiligen Aktoren und prüfen Sie die Aktoreinstellungen für die „Laufzeit“.
D
11
Page 12
i
14. Reset (Den Auslieferungszustand wieder herstellen)
Mit einem Reset werden alle angemeldeten Aktoren gelöscht bzw. abgemeldet. Die mit dem
Drehregler (6) eingestellte Lichtempndlichkeit wird nicht gelöscht.
5 Sekunden lang die Trennen Taste (3) drücken.
1.
Der DuoFern Sonnensensor bendet sich wieder im Auslieferungszustand.
2.
15. Technische Daten
i
Versorgu ngsspannung: per Sola rzelle
Ladezeit : ca. 10 b is 25 Minuten
Sendefre quenz: 434,5 MH z
Sendelei stung: 10 mW
Reichwei te: ca. 10 m
Abmessun gen: D = 75 m m / H = 26,5 mm
Maximale Anzahl Aktoren: 5
D
12
Page 13
i
16. CE-Zeichen und EG-Konformität
Der DuoFern Sonnensensor (Art.-Nr. 3200 00 69) erfüllt die Anforderungen der geltenden
europäischen und nationalen Richtlinien:
1999/5/EG R&TTE-Richtlinie
2006/95/EG Niederspannungsrichtlinie
2004/108/EG EMV-Richtlinie
Die Konformität wurde nachgewiesen. Die entsprechenden Erklärungen und Unterlagen sind
beim Hersteller hinterlegt.
RADEMACHER Geräte-Elektronik GmbH & Co. KG
Buschkamp 7
46414 Rhede (Deutschland)
D
13
Page 14
i
RAD EMA CHE R
Geräte-Elektronik GmbH & Co. KG
Buschkamp 7
46414 Rhede (Deutschland)
[email protected]
www.rademacher.de
Service:
Hotline 01807 933-171 *
Telefax +49 2872 933-253
[email protected]
* 30 Sekunden kostenlos, danach 14 ct/Minute aus dem dt. Festnetz
bzw. max. 42 ct/Minute aus dem dt. Mobilfunknetz.
D
Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Abbildungen unverbindlich.
14
Loading...
