DuoFern Sonnen-/Windsensor
DE
Gebrauchsanleitung
Artikel-Nr. 3200 44 64
Typ: 9499
VBD 697-1 (06.21)
Page 2
Inhalt
i
1. Diese Anleitung... .................................................................. 4
1.1 Anwendung dieser Anleitung .......................................................4
2. Gefahrensymbole .................................................................. 4
2.1 Verwendete Darstellungen und Symbole .................................5
3. Sicherheitshinweise .............................................................. 6
3.1 Bestimmungsgemäße Verwendung ...........................................7
4. Lieferumfang .......................................................................... 8
5. Gesamtansicht ....................................................................... 9
5.1 Die Bedientasten ............................................................................. 10
5.2 Das Display und seine Symbole ................................................. 11
6. Produktbeschreibung .........................................................12
7. Technische Daten ................................................................13
8. Montage ................................................................................ 14
8.1 Montagereihenfolge ...................................................................... 15
9. Menüübersicht ..................................................................... 16
10. Menü 1 - Sonnenfunktion einstellen ...............................17
11. Menü 2 - Windfunktion einstellen ....................................19
12. Menü 8 - Servicefunktionen ..............................................22
12.1 Menü 8.1 - Testfunktion Sonne .................................................. 23
12.2 Menü 8.1 - Testfunktion Wind .................................................... 25
12.3 Menü 8.2 - Drehrichtungstest / -änderung ............................ 26
12.4 Menü 8.3 - Den Akkuzustand prüfen ....................................... 27
12.5 Menü 8.0 - Softwareversion einsehen ..................................... 28
13. Menü 9 - DuoFern Geräte an-/abmelden ........................29
13.1 Geräte anmelden ............................................................................ 30
13.2 Geräte abmelden ............................................................................ 32
13.3 Aufräumen ........................................................................................ 34
13.4 Alle DuoFern Geräte löschen ...................................................... 35
DE
2
Page 3
Inhalt
i
14. Reset (Werkseinstellung) ...................................................36
15. Reinigung und Pflege .........................................................37
16. Vereinfachte EU-Konformitätserklärung ........................38
DE
3
Page 4
1. Diese Anleitung...
i
...beschreibt Ihnen die Montage und Inbetriebnahme des DuoFern
Sonnen-/Windsensors.
1.1 Anwendung dieser Anleitung
i
◆ Bitte lesen Sie diese Anleitung vollständig durch und beachten Sie
alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen.
◆ Diese Anleitung ist Teil des Produkts. Bewahren Sie sie gut erreich-
bar auf.
◆ Fügen Sie diese Anleitung bei Weitergabe des DuoFern Sonnen-/
Windsensors an Dritte bei.
◆ Bei Schäden, die durch Nichtbeachtung dieser Anleitung und der
Sicherheitshinweise entstehen, erlischt die Garantie. Für Folgeschäden, die daraus resultieren, übernehmen wir keine Haftung.
2. Gefahrensymbole
i
In dieser Anleitung verwenden wir folgende Gefahrensymbole:
Gefahrenstelle / gefährliche Situation
Gefahrenstufen und Signalwörter
DE
Diese Gefährdung kann zu Sachschäden führen.
4
ACHTUNG!
Page 5
2.1 Verwendete Darstellungen und Symbole
i
Darstellung Beschreibung
1. Handlungsabläufe
2.
◆ Aufzählung
1) oder a) Liste
Nützliche
i
Informationen
Lesen Sie die zugehörige
Anleitung
DE
5
Page 6
3. Sicherheitshinweise
i
Der Einsatz defekter Geräte kann zur Gefährdung von Personen
und zu Sachschäden führen.
◆ Verwenden Sie niemals defekte oder beschädigte Geräte.
◆ Prüfen Sie den DuoFern Sonnen-/Windsensor auf Unversehrtheit.
Wenden Sie sich bitte an unseren Kundendienst, falls Sie Schäden
feststellen.
◆ Nehmen Sie bei defektem DuoFern Sonnen-/Windsensor die zuge-
hörige Anlage (z.B. Markisenantrieb) außer Betrieb und sichern Sie
diese gegen Wiedereinschalten, bis der Defekt behoben ist.
Bei unsachgemäßem Gebrauch besteht erhöhte
Verletzungsgefahr (z.B. durch Quetschen).
◆ Beobachten Sie während der Einstellung die zugehörige Anlage
(z.B. Markise oder Rollladen) und halten Sie Personen von der sich
bewegenden Markise oder dem Rollladen fern.
◆ Verwenden Sie das DuoFern Funksystem und seine Komponenten
nie zur Fernsteuerung von Geräten und Anlagen mit erhöhten
sicherheitstechnischen Anforderungen oder erhöhter Unfallgefahr.
Dies bedarf zusätzlicher Sicherheitseinrichtungen
DE
6
Page 7
3.1 Bestimmungsgemäße Verwendung
i
Verwenden Sie den DuoFern Sonnen-/Windsensor ausschließlich zur
Anmeldung und Steuerung von DuoFern Geräten.
Einsatzbedingungen
◆ Der DuoFern Sonnen-/Windsensor muss in einer Mindesthöhe von
2 Metern montiert werden.
Funkanlagen, die auf der gleichen Frequenz senden,
i
können zu Empfangsstörungen führen.
Gefahren bei nicht bestimmungsgemäßer Verwendung
Die Verwendung des DuoFern Sonnen-/Windsensors für einen anderen
als den zuvor genannten Anwendungsbereich ist nicht zulässig.
DE
7
Page 8
4. Lieferumfang
VBD 697-1 (06.21)
Artikel-Nr. 3200 44 64
Typ: 9499
i
Montageschrauben
(5 x 30 mm)
Dübel (8 mm)
DuoFern Sonnen-/Windsensor
DE
Gebrauchsanleitung
DE
DuoFern Sonnen-/Windsensor
Prüfen Sie den Verpackungsinhalt auf Unversehrtheit und
Vollständigkeit.
8
Montage- und
Bedienungsanleitung
Page 9
5. Gesamtansicht
i
1)
2)
3)
DE
4)
5)
1) Windrad
2) Sensorgehäuse
3) Lichtsensor
4) Solarzelle
5) Wandhalterung
6)
7)
8)
6) Display
7) Bedientasten
8) Typenschild
9
Page 10
5.1 Die Bedientasten
i
Durch Drücken einer beliebigen Taste wird das Display
eingeschaltet, siehe Seite 11.
Danach können Sie die folgenden Funktionen und
i
Einstellung ausführen.
Funktion
Taste
im Normalbetrieb im Menü
Menü öffnen Abbruch, zurück
M
- - - Einstellung bestätigen, weiter
OK
AUF * Aktuellen Wert vergrößern
AB * Aktuellen Wert verringern
Stopp * - - -
* Das Steuersignal wirkt auf alle angemeldeten DuoFern Geräte.
DE
10
Page 11
5.2 Das Display und seine Symbole
klux
km/h
i
/
Servicefunktionen,
Funk
Akkuzustand
Lichtstärke in klux
Windgeschwindigkeit (km/h)
Durch Drücken einer beliebigen Taste wird das
Display eingeschaltet. Abwechselnd werden die
aktuellen Wetterdaten (Windgeschwindigkeit
und Lichtstärke) angezeigt.
In den Einstellmenüs werden die Menüpunkte
sowie die einstellbaren Parameter angezeigt.
i
DE
Sonne / Wind
z.B. Drehrichtungswechsel
Aktuelle Wetterdaten / Menüs oder
Einstellparameter
Erfolgt 2 Minuten lang keine Einga-
be, erlischt das Display. Der DuoFern
Sonnen-/Windsensor schaltet dann
in den Standby-Modus.
11
Page 12
6. Produktbeschreibung
i
Mit dem DuoFern Sonnen-/Windsensor können DuoFern Geräte
aus dem Bereich Sonnen- und Windschutz wetterabhängig gesteuert werden, z. B.: Markisen, Rollläden, Jalousien, Raffstore etc.
Dazu misst der DuoFern Sonnen-/Windsensor die Helligkeit und die
Windgeschwindigkeit in Echtzeit.
Der DuoFern Sonnen-/Windsensor wird über eine Solarzelle mit Strom
versorgt. Ein integrierter Akku versorgt das Gerät bei fehlender Sonne
24 Stunden lang mit dem notwendigen Strom.
Sicherheitsfunktion bei leerem Akku
Sollte aufgrund von sehr wenig Sonnenlicht der Akku keine ausreichende Ladung haben, werden bei eingeschalteter Windfunktion die
Markisen oder Behänge eingefahren und können nicht mehr bedient
werden. Sobald der Akku wieder ausreichend geladen ist, können die
Markisen oder Behänge wieder normal bedient werden.
Im Menü 8.3 können Sie den Akkuzustand prüfen, siehe Seite 27.
DE
12
Page 13
7. Technische Daten
i
Messbereiche
Sonnensensor: 1 klux bis 99 klux / Aus
> Sonne erkennen nach: 10 Minuten
> Schatten erkennen nach: 20 Minuten
Windsensor: 10 km/h bis 99 km/h / Aus
Allgemeine Daten
Gangreserve des Akkus: 24 Stunden
Zulässige Umgebungstemperatur:
Schutzart: IP44
Maße (L x B x H): 255 x 122 x 75 mm
DuoFern Funktechnik
Sendefrequenz: 434,5 MHz
Sendeleistung: max. 10 mW
Reichweite:
Maximale Anzahl an
DuoFern Geräten:
-10 °C bis 60 °C
im Gebäude bis zu 20 m
im Freien bis zu 50 m
3
DE
13
Page 14
8. Montage
i
Der DuoFern Sonnen-/Windsensor kann an einer glatten Wand oder
Oberfläche montiert werden.
Montagevoraussetzungen für eine korrekte Funktion:
◆ Den DuoFern Sonnen-/Windsensor so montieren, dass die
Werte für Sonne und Wind gut gemessen werden können.
◆ Den DuoFern Sonnen-/Windsensor nicht im Schatten von Bäumen
und Gebäuden und auch nicht im Windschatten montieren.
◆ Der DuoFern Sonnen-/Windsensor muss in einer Mindesthöhe von
2 Metern montiert werden.
◆ Das Windrad muss nach unten zeigen und möglichst waagerecht
ausgerichtet sein.
◆ Der Lichtsensor und die Solarzelle müssen nach oben zeigen.

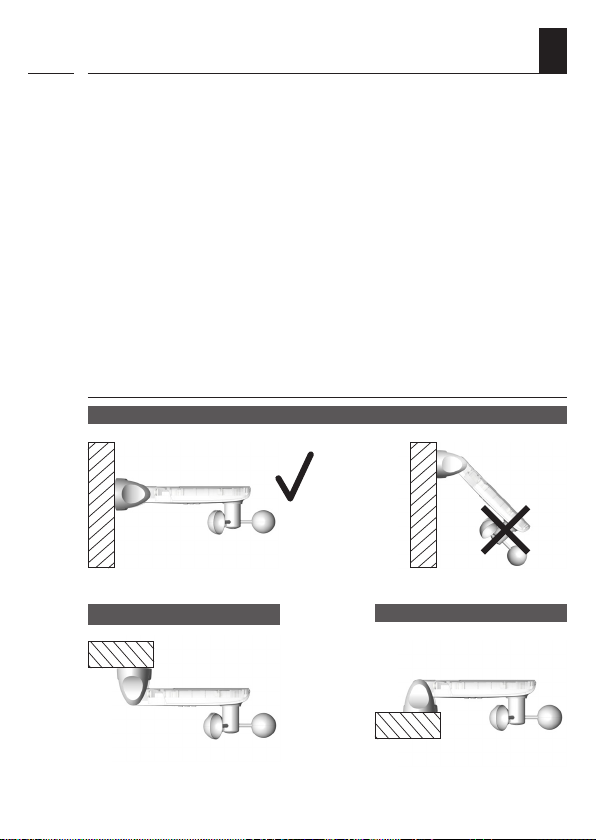

Montagebeispiele
Wandmontage
Windrad waagerecht
montieren
DE
14
Deckenmontage
Dachmontage
Page 15
8.1 Montagereihenfolge
i

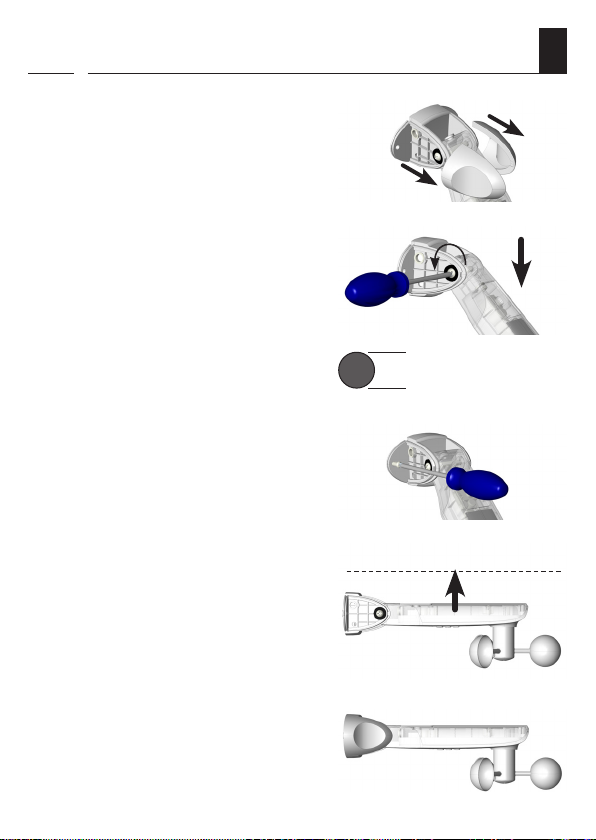

1. Die Schutzkappen vom Wand-
halter abziehen.
2. Die Gelenkschraube etwas lösen
und das Sensorgehäuse nach
unten drücken.
DE
3. Die Bohrlöcher markieren und mit
einem 8 mm Bohrer bohren.
4. Den DuoFern Sonnen-/Wind-
sensor mit den beiliegenden
Dübeln und Schrauben
montieren.
5. Anschließend das Sensorgehäuse
waagerecht ausrichten und mit
der Gelenkschraube fixieren.
◆ Die Solarzelle muss nach oben
zeigen.
◆ Das Windrad muss nach unten
zeigen.
6. Zum Schluss die Schutzkappen
auf den Wandhalter schieben.
8 mm
Waagerecht ausrichten
15
Page 16
9. Menüübersicht
i
Hauptmenü
Menü Seite
1 Sonnenfunktion .....................................................................17
2 Windfunktion .........................................................................19
8 Servicefunktionen .................................................................. 22
8.1 Testfunktionen Sonne / Wind .........................................23
8.2 Drehrichtungstest / Drehrichtungsänderung ...................26
8.3 Den Akkuzustand prüfen ...............................................27
8.0 Softwareversion ............................................................28
9 DuoFern Geräte an-/abmelden ................................................29
◆ Geräte anmelden .......................................................... 30
◆ Geräte abmelden .......................................................... 32
◆ Aufräumen ................................................................... 34
◆ Alle DuoFern Geräte löschen .......................................... 35
DE
16
Page 17
10. Menü 1 - Sonnenfunktion einstellen
i
Sonnenfunktion
DE
Nach
10 Minuten

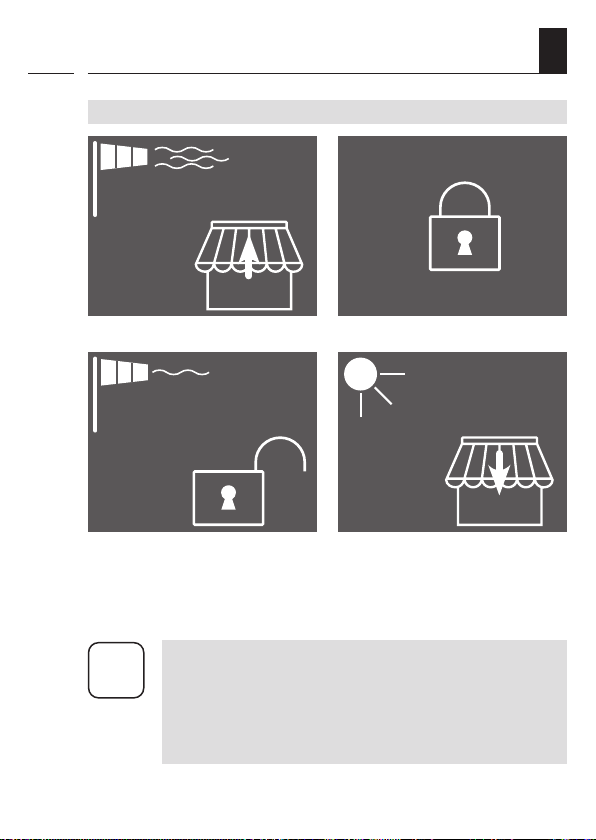

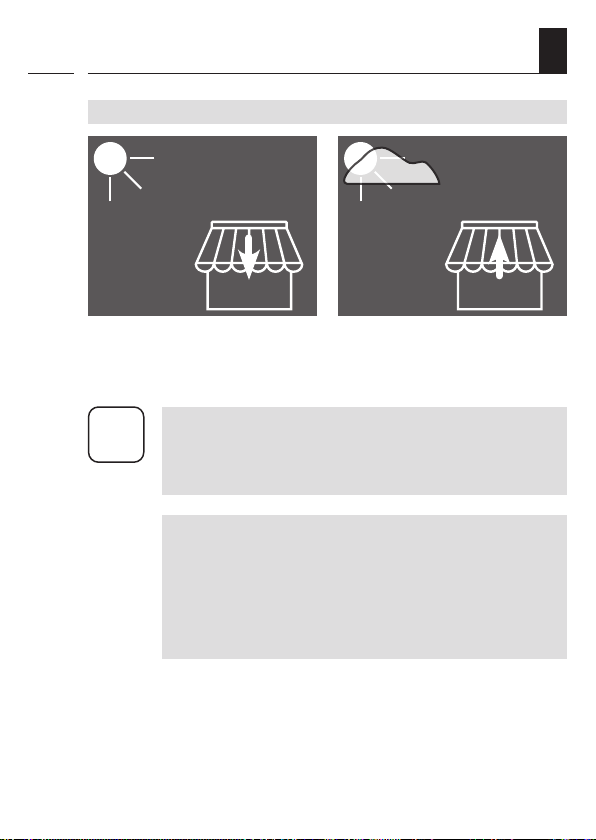

Die Markise fährt aus oder der
Behang schließt sich zu 100 %.
Die Sonnenfunktion kann nur für Aktoren des
Sonnenschutzes verwendet werden. Gegebenenfalls
i
muss am Aktor eine Laufzeit eingestellt werden um die
Sonnenfunktion nutzen zu können.
Die Sonnenposition der angemeldeten Aktoren wird
vom Sonnen-/Windsensor automatisch auf 100 %
eingestellt. Die Markise fährt dementsprechend bei
Sonne komplett aus bzw. der Behang fährt komplett zu.
Die Sonnenposition kann manuell verändert werden. Je
nach Aktor entweder direkt am Gerät oder mit Hilfe einer
DuoFern Zentrale.
Die Markise fährt ein oder der
Behang öffnet sich.
Nach
20 Minuten
17
Page 18
10. Menü 1 - Sonnenfunktion einstellen
i

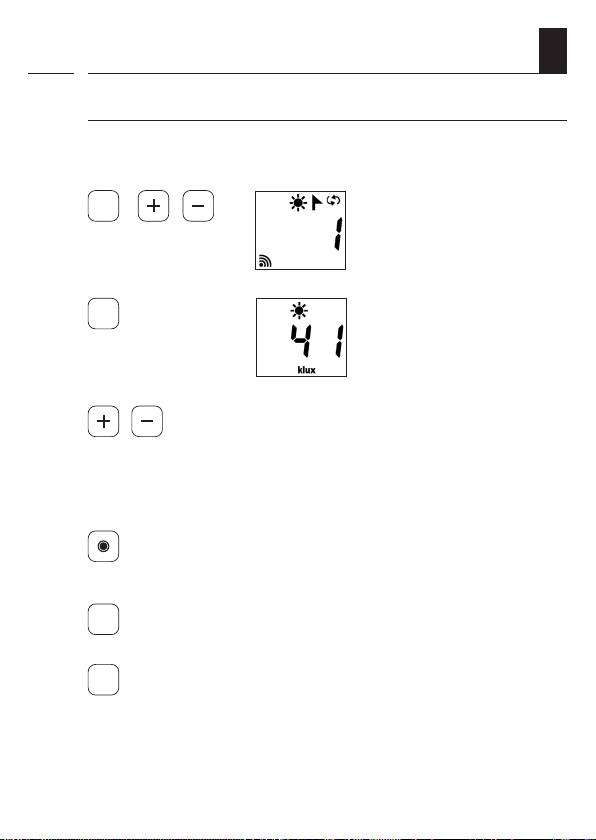

Grenzwert einstellen oder übernehmen
1. Falls das Display abgeschaltet ist, schalten Sie es durch Drücken einer
beliebigen Taste ein.
DE
2.
3.
> / Menü 1 auswählen.
M
Das Menü öffnen.
OK

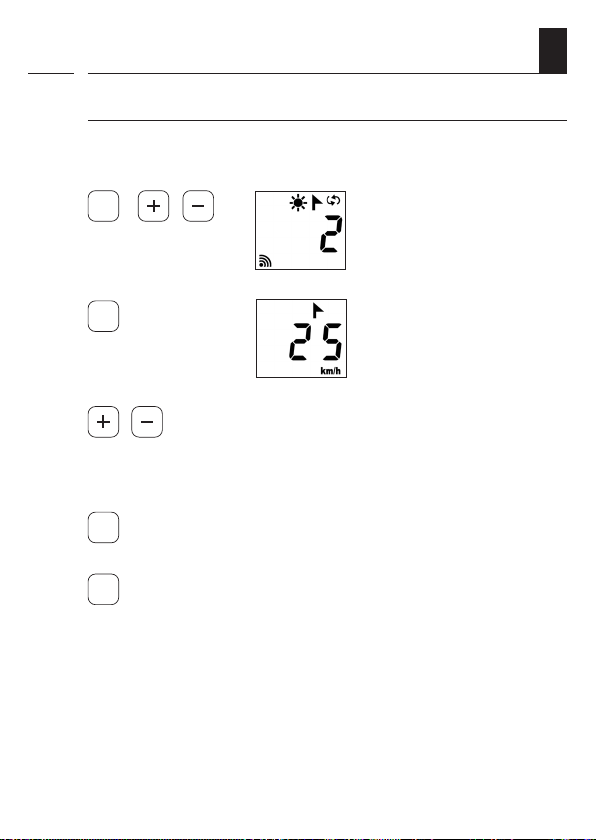

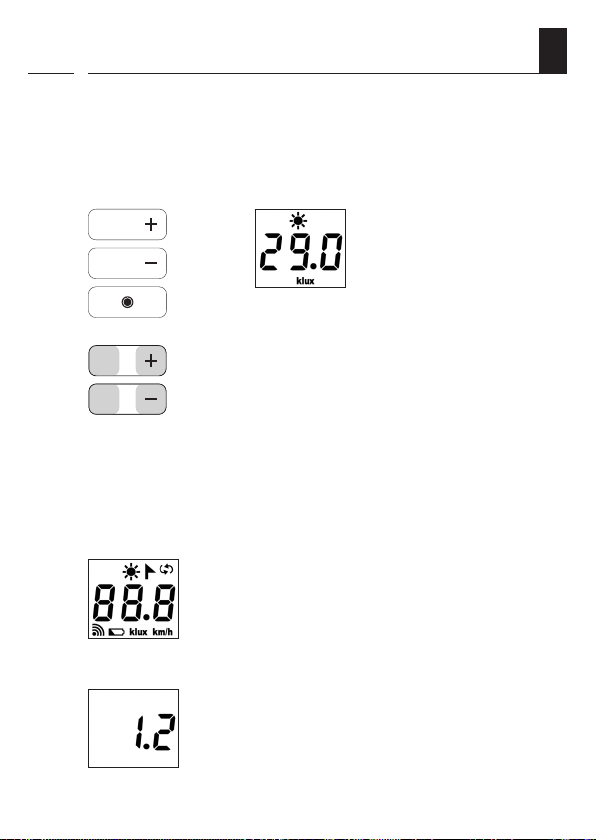

4. / Den Grenzwert einstellen.
Einstellbereich:
1 bis 99 klux
> 99 klux = OFF Sonnenfunktion aus
oder
Durch langes Drücken der Stopp-Taste die
aktuell gemessene Helligkeit als Grenz wert übernehmen.
5.
6.
Die Einstellung bestätigen und zurück zum
OK
Menü.
Zurück zur Normalanzeige.
M
18
Page 19
11. Menü 2 - Windfunktion einstellen
i
Windfunktion
Nach
2 Sekunden
Die Markise fährt ein und wird gesperrt.
Nach
15 Minuten
DE
+
Die Sperrung wird aufgehoben,
sobald der Grenzwert 15 Minuten
lang unterschritten wird.
War die Markise zuvor manuell ausgefahren, bleibt Sie
nach Unterschreiten des Wind-Grenzwerts weiter
i
eingefahren. Automatische Fahrbefehle (z.B. von einem
HomePilot®), die während der Windsperre empfangen werden, werden nach dem Unterschreiten des Grenzwertes
nachgeholt.
Ist die Sonnenfunktion aktiv, fährt
die Markise wieder aus, wenn der
Sonnen-Grenzwert überschritten
wird.
19
Page 20
11. Menü 2 - Windfunktion einstellen
i
Grenzwert einstellen oder übernehmen
1. Falls das Display abgeschaltet ist, schalten Sie es durch Drücken einer
beliebigen Taste ein.
DE
2.
3.
> / Menü 2 auswählen.
M
Das Menü öffnen.
OK
4. / Den Grenzwert einstellen.
Einstellbereich:
10 bis 99 km/h
> 99 km/h = OFF Windfunktion aus
5.
6.
Den Grenzwert bestätigen und zurück zum
OK
Menü.
Zurück zur Normalanzeige.
M
20
Page 21
11. Menü 2 - Windfunktion einstellen
i
Windgeschwindigkeit in verschiedenen Einheiten
DE
Beschreibung m/s km/h
Windstille < 0,3 < 1,1 0
Fast windstill 0,3 - 1,5 1,1 - 5,4 1
Sehr schwacher Wind 1,6 - 3,3 5,5 - 11,9 2
Schwacher Wind 3,4 - 5,4 12,0 - 19,4 3
Mäßiger Wind 5,5 - 7,9 19,5 - 28,4 4
Frischer Wind 8,0 - 10,7 28,5 - 38,5 5
Sehr frischer Wind 10,8 - 13,8 38,6 - 49,7 6
Starker Wind 13,9 - 17,1 49,8 - 61,5 7
Sehr starker Wind 17,2 - 20,7 61,6 - 74,5 8
Sturm 20,8 - 24,4 74,6 - 87,8 9
Schwerer Sturm 24,5 - 28,4 87,9 - 102,2 10
Orkanartiger Sturm 28,5 - 32,6 102,3 - 117,3 11
Orkan > 32,6 > 117,3 12
Windstärke
(Beaufort)
21
Page 22
12. Menü 8 - Servicefunktionen
i
Folgende Servicefunktionen stehen zur Verfügung:
◆ Menü 8.1 Testfunktion für Sonne und Wind
◆ Menü 8.2 Drehrichtungstest und Drehrichtungsänderung
◆ Menü 8.3 Anzeige des Akkuzustands
◆ Menü 8.0 Softwareversion
Die Testfunktionen dienen dazu, die Verbindung und die Einstellungen
des angesteuerten Gerätes zu prüfen.
Die Testfunktionen für Sonne und Wind arbeiten für die
Dauer des Tests mit reduzierten Grenzwerten:
i
i
◆ Sonne = 10 klux
◆ Wind = 10 km/h
Die Testfunktionen sollten nach der Erstinbetriebnahme
genutzt werden.
DE
22
Page 23
12.1 Menü 8.1 - Testfunktion Sonne
i
1. Alle angemeldeten Markisen oder Behänge
vollständig einfahren (z.B. mit einer Fernbe dienung).
2. Falls das Display abgeschaltet ist, schalten Sie es durch Drücken einer
beliebigen Taste ein.
DE
3.
4.
5.
> / Menü 8 öffnen und das
M
Menü 8.1 auswählen.
> /
OK
Menü 8.1 öffnen.
OK

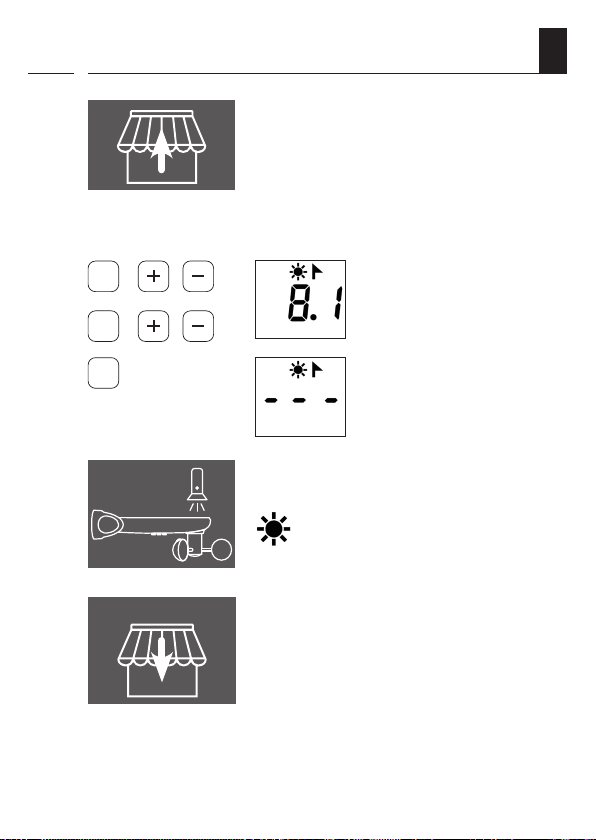

6. Den Lichtsensor z.B. mit einer hellen
Taschenlampe beleuchten.
Wird der Test-Grenzwert überschrit ten, blinkt das Sonnensymbol in der
Anzeige.
7.
Nach 5 Sek.
und/oder die Behänge fahren nach unten.
Nach 5 Sekunden fahren alle Markisen aus
23
Page 24
12.1 Menü 8.1 - Testfunktion Sonne
i
8. 15 Sekunden Sobald die Taschenlampe ausgeschaltet wird,
fahren nach 15 Sekunden alle Markisen ein
und/oder die Behänge fahren nach oben.
9.
M Den Testmodus verlassen und zurück zum
oder
OK
Menü 8 "Servicefunktionen".
Sollte die Sonnenfunktion nicht wie gewünscht funktionie-
ren, finden Sie weitere Hinweise auf Seite 29.
i
DE
24
Page 25
12.2 Menü 8.1 - Testfunktion Wind
i
1. Alle angemeldeten Markisen oder Behänge
etwas herausfahren (z.B. mit einer Fernbe dienung).
2. Falls das Display abgeschaltet ist, schalten Sie es durch Drücken einer
beliebigen Taste ein.
DE
3.
4.
5.
> / Menü 8 öffnen und das
M
Menü 8.1 auswählen.
> /
OK
Menü 8.1 öffnen.
OK
6. Das Windrad mit der Hand schnell drehen.
Wurde der Test-Grenzwert über schritten, blinkt das Windsymbol
in der Anzeige.
7.
8.
Nach 2 Sek.
und/oder die Behänge öffnen sich.
M Den Testmodus verlassen und zurück zum
oder
OK
Menü 8 "Servicefunktionen".
Nach 2 Sekunden fahren alle Markisen ein
25
Page 26
12.3 Menü 8.2 - Drehrichtungstest / -änderung
i
1. Falls das Display abgeschaltet ist, schalten Sie es durch Drücken einer
beliebigen Taste ein.
DE
2.
3.
4.
5.
6.
7.
> / Menü 8 öffnen und das
M
Menü 8.2 auswählen.
> /
OK
Menü 8.2 öffnen.
OK

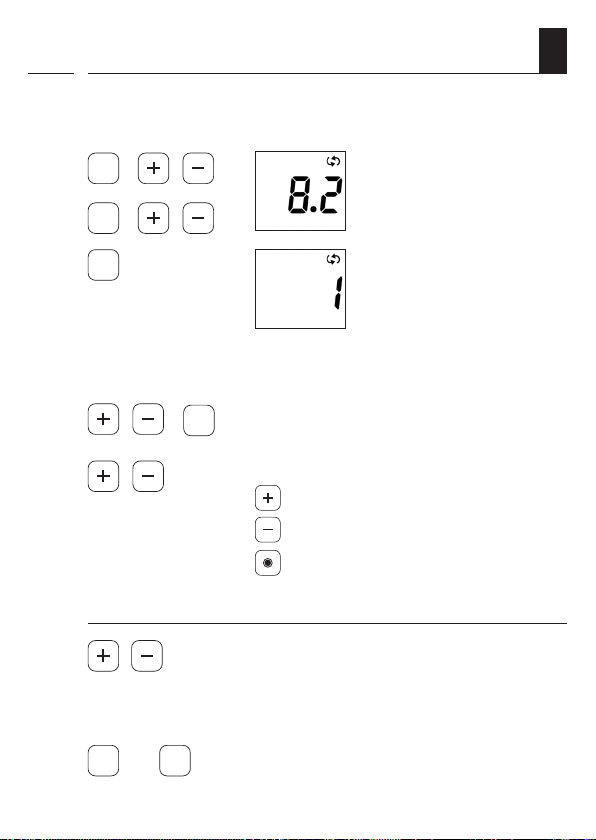

In der Anzeige blinkt die
Nummer des ausgewähl ten Rohrmotors oder
Aktors. Die Nummer
entspricht der Reihenfolge
bei der Anmeldung.
/
soll, auswählen und mit OK bestätigen.
Die Drehrichtung testen.
/
Markise ausfahren/Behang schließen
Markisen einfahren/Behang öffnen
Stopp-Befehl
Drehrichtung bei Bedarf ändern
Sie die Rückmeldung bzw. Quittierung des
Rohrmotors oder Aktors.
Den Rohrmotor/Aktor, der getestet werden
>
OK
Beide Tasten gleichzeitig drücken. Beachten
8. Pkt. 1 bis 6 Den Drehrichtungstest wiederholen.
9.
OK
M Zurück zum Menü 8 "Servicefunktion".
oder
26
Page 27
12.4 Menü 8.3 - Den Akkuzustand prüfen
i
1. Falls das Display abgeschaltet ist, schalten Sie es durch Drücken einer
beliebigen Taste ein.
DE
2.
3.
4.
5.
> / Menü 8 öffnen und das
M
Menü 8.3 auswählen.
> /
OK
Menü 8.3 öffnen.
OK

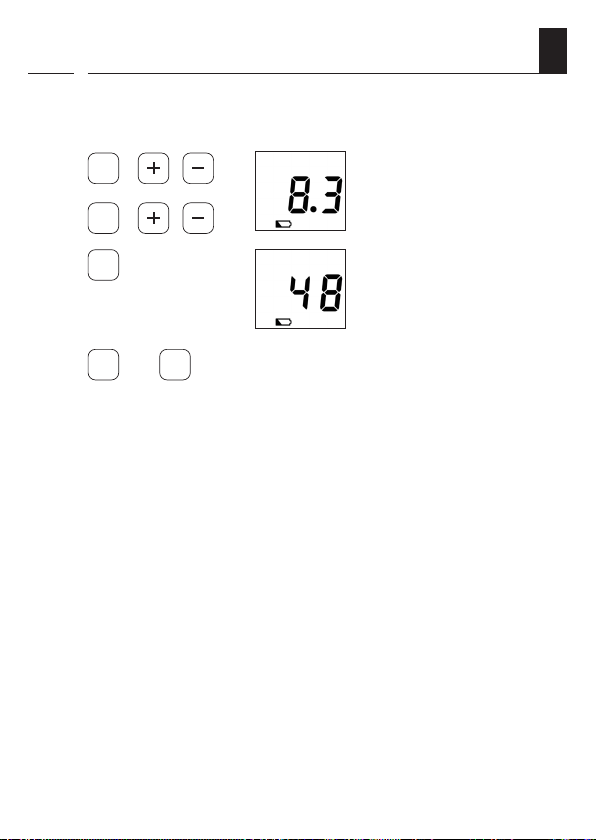

Die aktuelle Ladung des
Akkus wird in % ange zeigt.
M Zurück zum Menü 8 "Servicefunktionen".
oder
OK
27
Page 28
12.5 Menü 8.0 - Softwareversion einsehen
i
1. Falls das Display abgeschaltet ist, schalten Sie es durch Drücken einer
beliebigen Taste ein.
DE
2.
3.
4.
5.
> / Menü 8 öffnen und das
M
Menü 8.0 auswählen.
> /
OK
Menü 8.0 öffnen.
OK

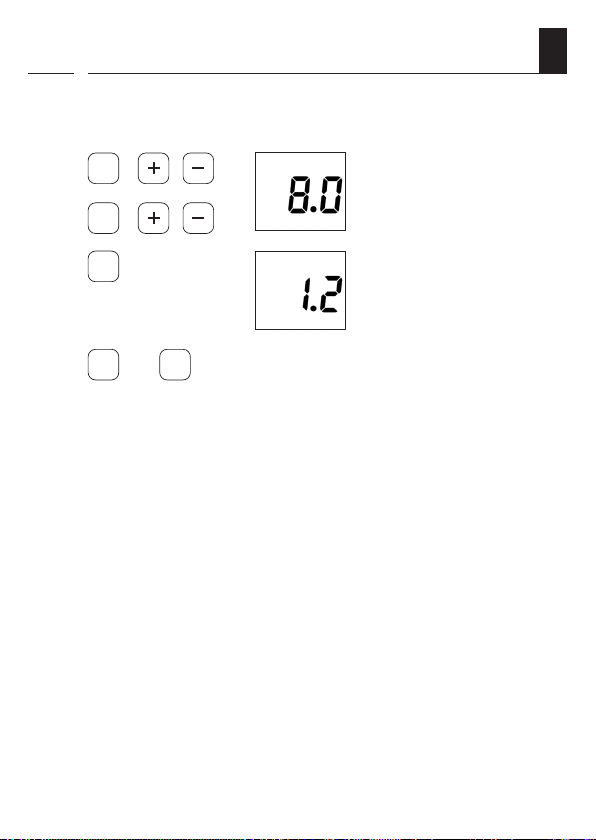

Die aktuelle Software version wird angezeigt
(Beispiel).
M Zurück zum Menü 8 "Servicefunktionen".
oder
OK
28
Page 29
13. Menü 9 - DuoFern Geräte an-/abmelden
i
In diesem Menü können Sie DuoFern Geräte am DuoFern Sonnen-/
Windsensor an- und abmelden. Außerdem bietet das Menü die Option
"Aufräumen", um nicht erreichbare Geräte aus dem DuoFern Sonnen-/
Windsensor zu entfernen.
Lesen Sie dazu auch die Bedienungsanleitung des jeweili-
gen DuoFern Gerätes.
Maximale Anzahl der Anmeldungen
Sie können maximal bis zu 3 DuoFern Geräte am DuoFern Sonnen-/
Windsensor anmelden.
Weitere Informationen zur Anmeldung finden Sie auf unserer
Internetseite unter:
www.rademacher.de
Einsatzbedingungen zur Nutzung der Sonnenfunktion
Damit die Sonnenfunktion des DuoFern Sonnen-/Windsensor funktioniert, müssen bei einigen DuoFern Geräten (am besten vor der
Anmeldung!) folgende Funktionen eingestellt werden:
◆ Gesamtlaufzeit
◆ Falls das Gerät eine Anschlussmöglichkeit für einen eigenen
Sonnensensor hat, den Modus auf „externen Sonnensensor“ stellen
◆ Sonnenposition (Empfehlung: 100 %)
◆ Sonnenautomatik einschalten
Bei Unterputzaktoren/Rohrmotoren neueren Baujahres sind i.d.R. diese
Einstellungen nicht erforderlich.
Bei Geräten, die ein Display haben oder in normaler Einbausituation
bedienbar sind (z.B. Troll, RolloTron etc.), müssen diese Einstellungen
überprüft werden.
DE
29
Page 30
13.1 Geräte anmelden
i
1. Falls das Display abgeschaltet ist, schalten Sie es durch Drücken einer
beliebigen Taste ein.
DE
2.
3.
> / Menü 9 auswählen.
M
Menü 9 öffnen.
OK

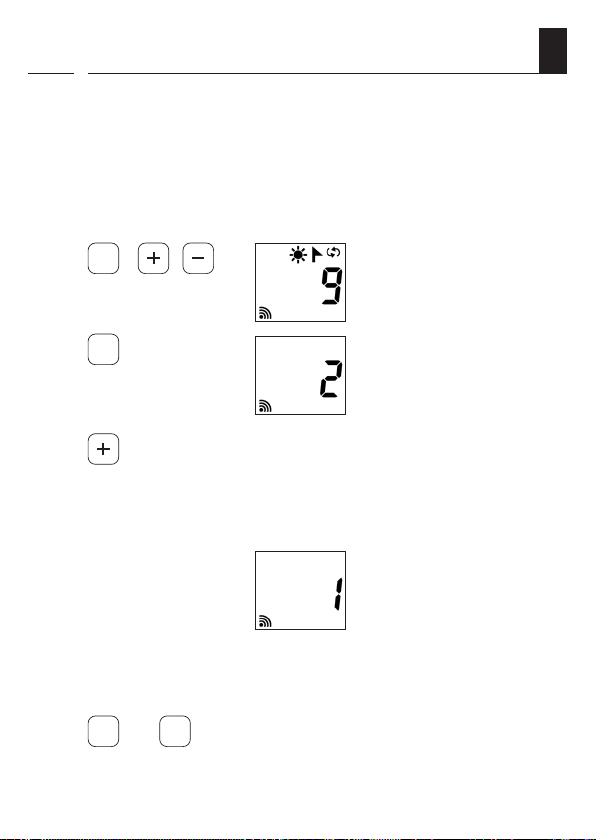

Die Anzahl der angemel deten DuoFern Geräte
wird angezeigt.
4. Das gewünschte DuoFern Gerät in den
Anmeldemodus schalten.
5. Den Anmeldevorgang am DuoFern Sonnen-/
Windsensor starten.
Der Anmeldevorgang ist maximal 2 Minuten
aktiv.
5.1 Nach erfolgreicher Anmel-
dung wird die Anzahl der
angemeldeten DuoFern
Geräte im Display aktuali siert.
6.
M Der Anmeldevorgang wird nach erfolgreicher
oder
OK
Anmeldung oder durch Drücken der Taste
beendet.
Weiter, siehe nächste Seite.
30
Page 31
13.1 Geräte anmelden
i
Nach erfolgreicher Anmeldung nimmt der DuoFern
Sonnen-/Windsensor bei dem neu angemeldeten Gerät
i
folgende Einstellungen vor, siehe nächste Seite:
◆ Windautomatik wird eingeschaltet
◆ Windfahrrichtung AUF/Einfahren
◆ Sonnenautomatik wird eingeschaltet
◆ Sonnenposition auf 100 %
Der Motor wird daher bei der Anmeldung mehrfach anrucken.
Verhalten bei fehlgeschlagener Anmeldung
(Error) und der Anmeldevorgang wird
beendet.
Fehlerursachen: Die maximale Anzahl der angemeldeten
DuoFern Geräte ist erreicht oder es wurde
versucht ein ungeeignetes Gerät anzumelden.

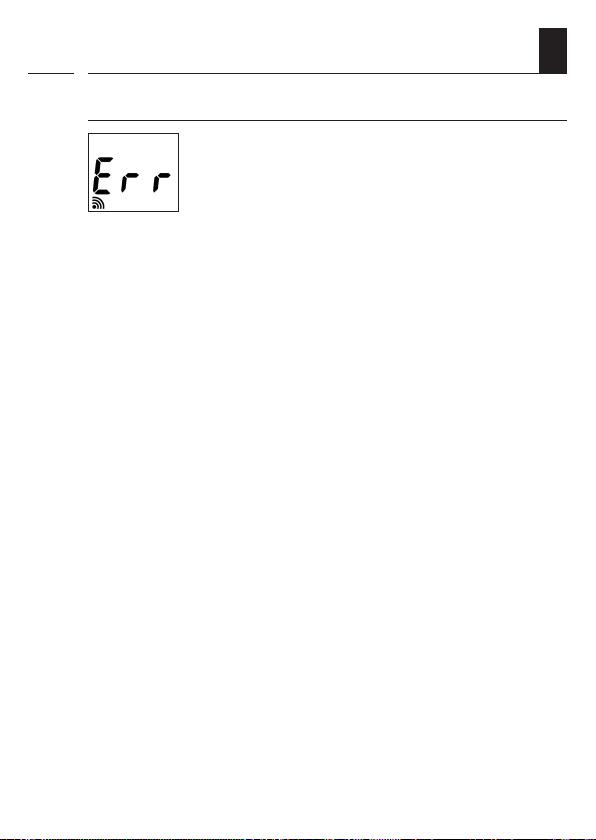

Bei einem Fehler erscheint die Meldung"Err"
DE
31
Page 32
13.2 Geräte abmelden
i
1. Falls das Display abgeschaltet ist, schalten Sie es durch Drücken einer
beliebigen Taste ein.
DE
2.
3.
> / Menü 9 auswählen.
M
Menü 9 öffnen.
OK
Die Anzahl der angemel deten DuoFern Geräte
wird angezeigt.
4. Das gewünschte DuoFern Gerät in den
Abmeldemodus schalten.
5. Den Abmeldevorgang am DuoFern Sonnen-/
Windsensor starten.
Der Abmeldevorgang ist maximal 2 Minuten
aktiv.
5.1 Nach erfolgreicher Abmel-
dung wird die Anzahl der
angemeldeten DuoFern
Geräte im Display aktuali siert.
6.
M Der Abmeldevorgang wird nach erfolgreicher
oder
OK
Abmeldung oder durch Drücken der Taste
beendet.
Weiter, siehe nächste Seite.
32
Page 33
13.2 Geräte abmelden
i

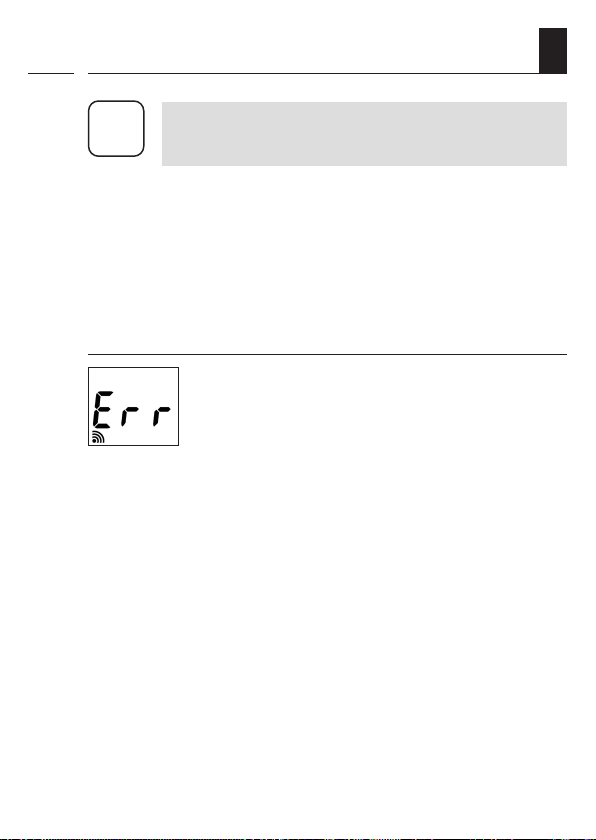

Verhalten bei fehlgeschlagener Abmeldung
(Error) und der Anmeldevorgang wird
beendet.
Fehlerursachen: Es wurde versucht, ein Gerät abzumelden, das
nicht angemeldet ist.
Bei einem Fehler erscheint die Meldung"Err"
DE
33
Page 34
13.3 Aufräumen
i
Mit Hilfe dieser Funktion können Sie alle DuoFern Geräte, die nicht mehr
per Funk erreichbar sind, vom DuoFern Sonnen-/Windsensor abmelden.
1. Falls das Display abgeschaltet ist, schalten Sie es durch Drücken einer
beliebigen Taste ein.
DE
2.
3.
> / Menü 9 auswählen.
M
Menü 9 öffnen.
OK
Die Anzahl der angemel deten DuoFern Geräte
wird angezeigt.

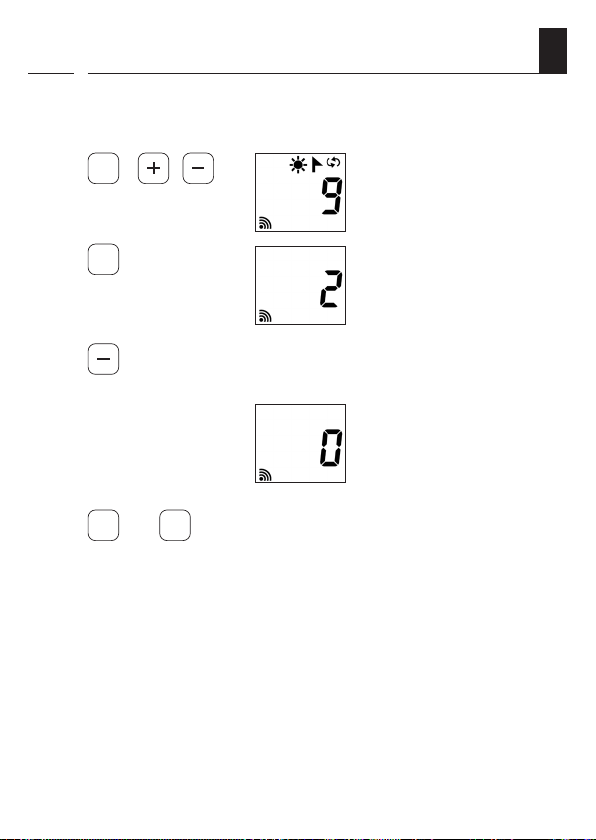

4. 4 Sekunden Den Aufräumen-Vorgang starten. Dazu die
Taste 4 Sekunden lang gedrückt halten.
Im Anschluss werden alle angemeldeten
Geräte abgefragt. Nicht erreichbare Geräte
werden abgemeldet.
4.1 Nach erfolgreicher Abmel-
dung wird die Anzahl der
angemeldeten DuoFern
Geräte im Display aktuali siert.
4.2 Sobald die Zahl im Display nicht mehr blinkt,
ist der Aufräumen-Vorgang beendet.
5.
34
OK
M Zurück zum Hauptmenü.
oder
Page 35
13.4 Alle DuoFern Geräte löschen
i
1. Falls das Display abgeschaltet ist, schalten Sie es durch Drücken einer
beliebigen Taste ein.
DE
2.
3.
> / Menü 9 auswählen.
M
Menü 9 öffnen.
OK
Die Anzahl der angemel deten DuoFern Geräte
wird angezeigt.

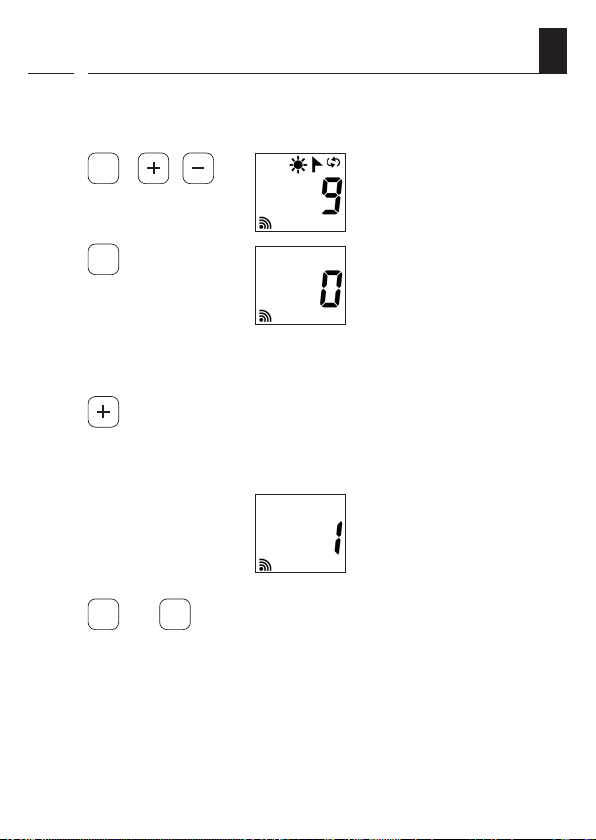

4. 4 Sekunden Die Taste 4 Sekunden lang gedrückt halten.
Alle angemeldeten Geräte werden gelöscht.
4.1 Anzeige, nachdem alle-
Geräte gelöscht wurden.
5.
OK
M Zurück zum Hauptmenü.
oder
35
Page 36
14. Reset (Werkseinstellung)
i
Mit dieser Funktion können Sie den DuoFern Sonnen-/Windsensor
wieder vollständig in den Auslieferungszustand zurücksetzen.
Alle zuvor erfolgten Einstellungen und angemeldeten DuoFern
Geräte werden gelöscht.
DE
1.
M
bige Taste um das Display
einzuschalten.
OK
2.
MMM
gedrückt halten.
Danach werden alle Daten auf die
OKOKOK
Werkseinstellungen zurückgesetzt:
Grenzwerte:
- Sonne 60 klux
- Wind 18 km/h
Angemeldete
DuoFern Geräte: keine
Tippen Sie auf eine belie-
4 Sek. Alle vier Tasten gleichzeitig 4 Sekunden lang
2.1 Zur Bestätigung werden alle Symbole und
Segmente im Display angezeigt.
3. Die vier Tasten wieder loslassen.
angezeigt. Danach erscheint wieder die
Normalanzeige, siehe oben Pkt. 1.
Anschließend wird kurz die Softwareversion
36
Page 37
15. Reinigung und Pflege
i
Durch Umwelteinflüsse kann der DuoFern Sonnen-/Windsensor in seiner
Funktion gestört werden:
◆ Zum Beispiel kann Staub oder Vogelkot auf der Oberseite des
Gehäuses die Solarzelle schwächen und den Lichtsensor verdecken.
◆ Ein verschmutzter Windpropeller dreht nicht mehr leichtgängig
und kann zu falschen Messergebnissen führen.
Für den sicheren Betrieb des DuoFern Sonnen-/Windsensors ist es wichtig, dass er möglichst sauber bleibt und dass sich der Windpropeller
leicht bewegen lässt:
◆ Reinigen Sie DuoFern Sonnen-/Windsensor regelmäßig mit einer
milden Seifenlauge.
◆ Prüfen Sie den Windpropeller regelmäßig auf Leichtgängigkeit.
◆ Führen Sie regelmäßig einen Funktionstest für die Sonnen- und
die Windfunktion durch, siehe Seite 23 / 25.
DE
37
Page 38
16. Vereinfachte EU-Konformitätserklärung
i
Hiermit erklärt die RADEMACHER Geräte-Elektronik GmbH, dass der
DuoFern Sonnen-/Windsensor der Richtlinie 2014/53/EU (Funkan-
lagenrichtlinie) entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der
folgenden Internetadresse verfügbar:
www.rademacher.de/ce
Garantiebedingungen
Informationen zu Garantiebedingungen unserer Produkte finden Sie
auf unserer Homepage.
DE
38
Page 39
i
DE
39
Page 40
RADEMACHER
Geräte-Elektronik GmbH
Buschkamp 7
46414 Rhede (Deutschland)
[email protected]
Tel.: +49 2872 933 174
Technische Änderungen, Druckfehler und Irrtümer vorbehalten.
Abbildungen unverbindlich.
Loading...
