QTECH QFC PS4APC1 User Manual [ru]

G.SHDSL модем

QFC PS4APC1

2

ОГЛАВЛЕНИЕ

1. ОБЗОР ПРОДУКТА ............................................................................................... 6

1.1. ВОЗМОЖНОСТИ ................................................................................................ 6

1.2. СПЕЦИФИКАЦИИ ............................................................................................... 7

МАРШРУТИЗАЦИЯ ................................................................................................... 7

МОСТЫ ...................................................................................................................... 7

БЕЗОПАСНОСТЬ ...................................................................................................... 7

УПРАВЛЕНИЕ ........................................................................................................... 8

ИНКАПСУЛЯЦИЯ AAL5 ............................................................................................ 8

PPP ............................................................................................................................ 8

ИНТЕРФЕЙС WAN .................................................................................................... 9

ИНТЕРФЕЙС LAN ..................................................................................................... 9

АППАРАТНЫЙ ИНТЕРФЕЙС ................................................................................... 9

ИНДИКАТОРЫ........................................................................................................... 9

ФИЗИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ....................................... 9

ПАМЯТЬ .................................................................................................................. 10

ИНФОРМАЦИЯ О ПРОДУКТЕ ................................................................................ 10

1.3. ВАРИАНТЫ ПРИМЕНЕНИЯ ............................................................................ 11

2. ВАШ БРАНДМАУЭР ............................................................................................ 11

2.1. ТИПЫ БРАНДМАУЭРОВ .................................................................................. 12

2.1.1. ФИЛЬТРАЦИЯ ПАКЕТОВ.............................................................................. 12

2.1.2. ШЛЮЗ КАНАЛА СВЯЗИ ................................................................................ 14

2.1.3. ШЛЮЗ ПРИКЛАДНОГО УРОВНЯ ................................................................. 14

2.2. АТАКА ТИПА «ОТКАЗ В ОБСЛУЖИВАНИИ» .................................................. 15

3. ВАША VLAN ......................................................................................................... 17

3.1. СПЕЦИФИКАЦИИ ............................................................................................. 17

3.2. СПЕЦИФИКАЦИИ КАДРОВ ............................................................................. 18

3.3. ВАРИАНТЫ ПРИМЕНЕНИЯ ............................................................................ 19

4. СВЕДЕНИЯ О МАРШРУТИЗАТОРЕ ................................................................... 21

4.1. ПЕРЕДНЯЯ ПАНЕЛЬ ....................................................................................... 21

4.2. ЗАДНЯЯ ПАНЕЛЬ............................................................................................. 22

4.3. SHDSL LINE CONNECTOR .............................................................................. 23

4.4. КАБЕЛЬ КОНСОЛИ .......................................................................................... 23

5. НАСТРОЙКА МАРШРУТИЗАТОРА..................................................................... 23

5.1. ШАГ 1. ПРОВЕРКА АДАПТЕРА ETHERNET В ПК ИЛИ НОУТБУКЕ .............. 23

5.2. ШАГ 2. ПРОВЕРКА БРАУЗЕРА В ПК ИЛИ НОУТБУКЕ ................................... 24

5.3. ШАГ 3. ПРОВЕРКА ПРОГРАММЫ ТЕРМИНАЛЬНОГО ДОСТУПА ................ 24

5.4. ШАГ 4. ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ПОДКЛЮЧЕНИЙ ............................. 24

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

3

5.5. ШАГ 5. УСТАНОВКА МАРШРУТИЗАТОРА SHDSL ......................................... 25

6. НАСТРОЙКА С ПОМОЩЬЮ БРАУЗЕРА ............................................................ 26

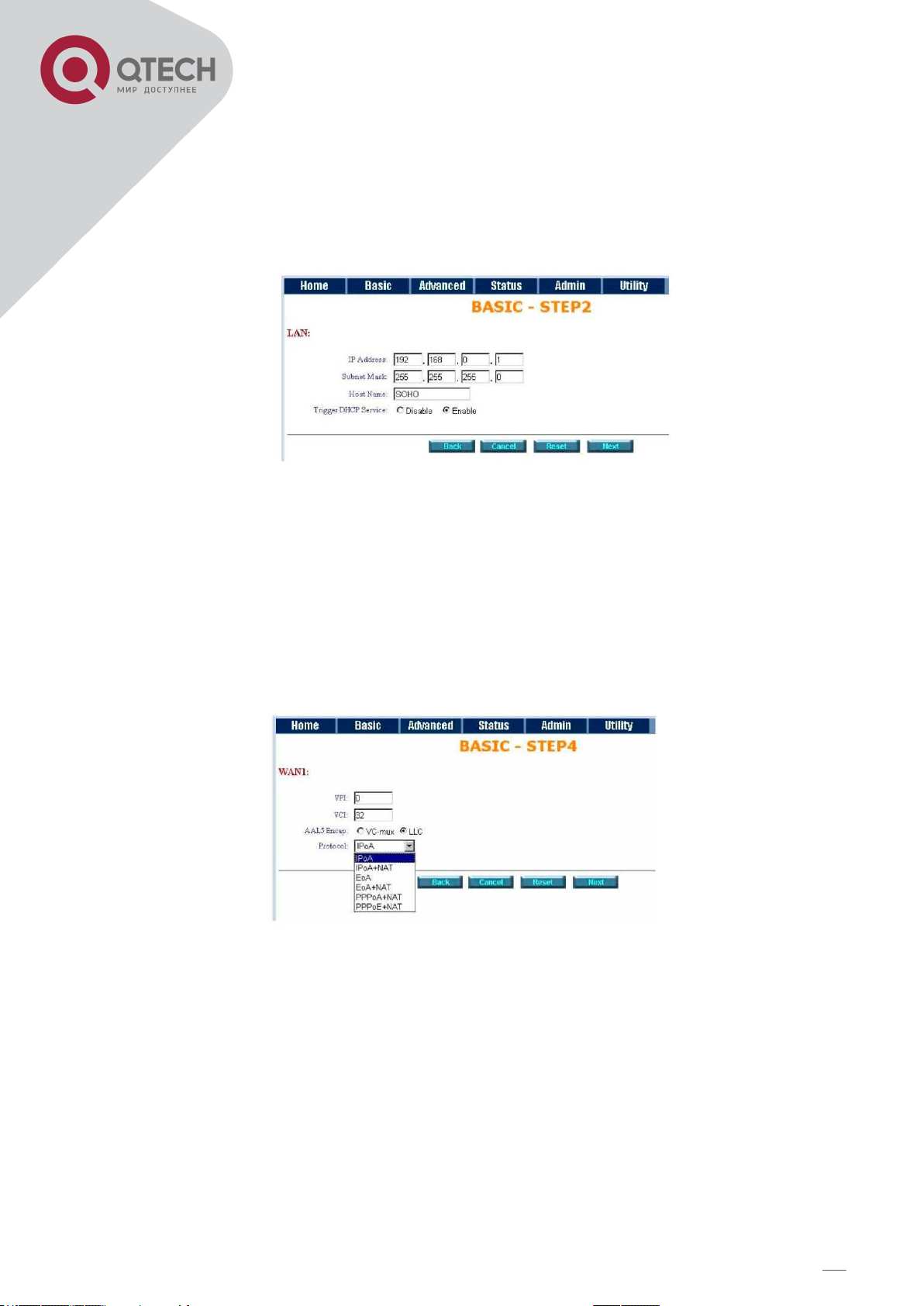

7. БАЗОВАЯ НАСТРОЙКА (МЕНЮ BASIC) ............................................................ 28

7.1. РЕЖИМ МОСТА ............................................................................................... 28

7.2. РЕЖИМ МАРШРУТИЗАЦИИ ............................................................................ 29

7.2.1. DHCP-СЕРВЕР .............................................................................................. 30

7.2.2. DHCP-КЛИЕНТ .............................................................................................. 31

7.2.3. DHCP-РЕТРАНСЛЯТОР ............................................................................... 31

7.2.4. PPPOE ИЛИ PPPOA ...................................................................................... 32

7.2.5. IPOA ИЛИ EOA .............................................................................................. 35

8. ДОПОЛНИТЕЛЬНАЯ НАСТРОЙКА .................................................................... 38

8.1. SHDSL ............................................................................................................... 38

8.2. WAN .................................................................................................................. 39

8.3. МОСТ ................................................................................................................ 41

8.4. REBOOT (ПЕРЕЗАГРУЗКА) ............................................................................. 43

8.5. МАРШРУТИЗАЦИЯ .......................................................................................... 45

8.6. NAT/DMZ ........................................................................................................... 48

8.7. ВИРТУАЛЬНЫЙ СЕРВЕР ................................................................................ 50

8.8. БРАНДМАУЭР ................................................................ .................................. 51

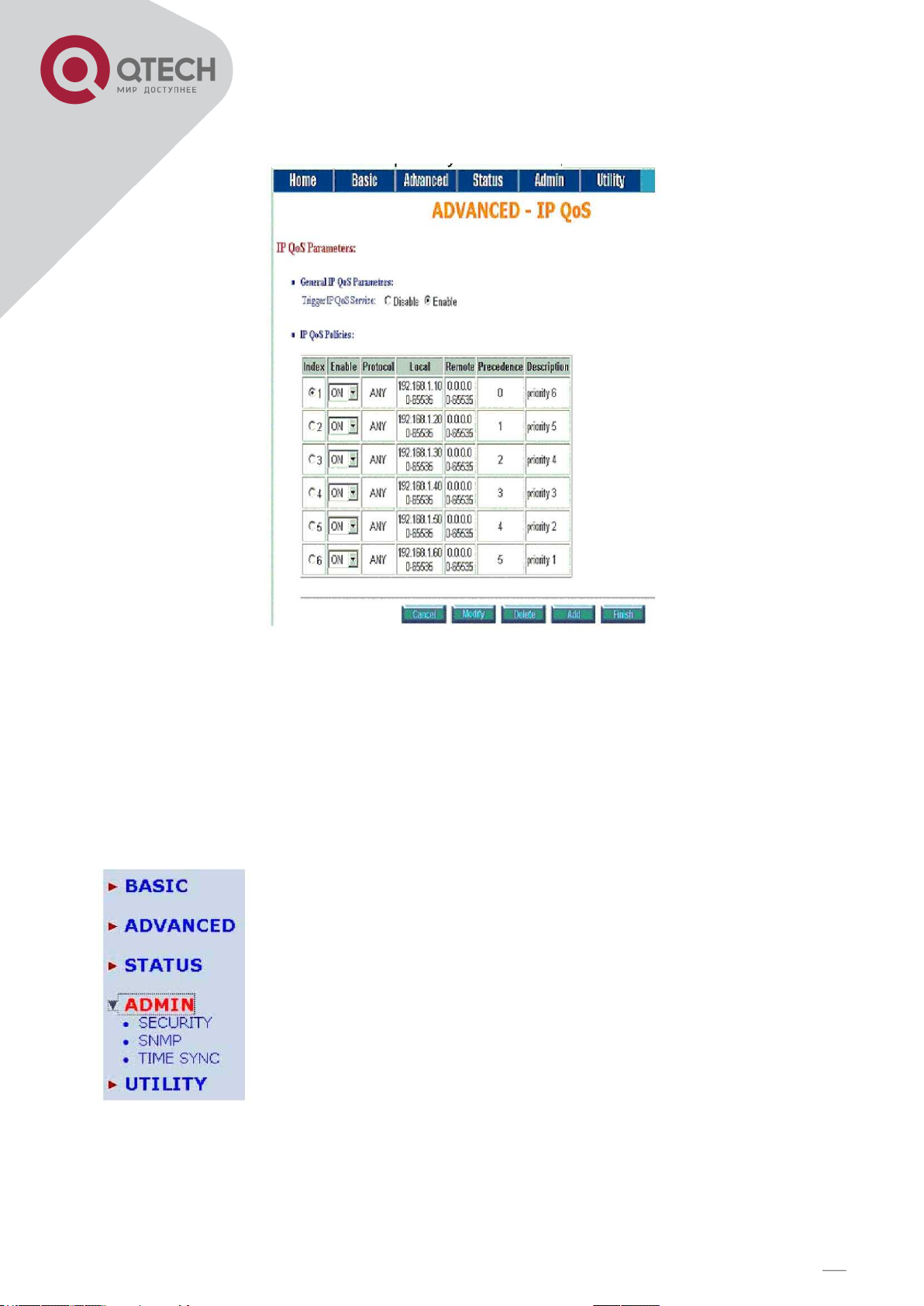

8.9. IP QOS (КАЧЕСТВО ОБСЛУЖИВАНИЯ) ......................................................... 58

9. АДМИНИСТРИРОВАНИЕ ................................................................................... 60

9.1. БЕЗОПАСНОСТЬ ............................................................................................. 61

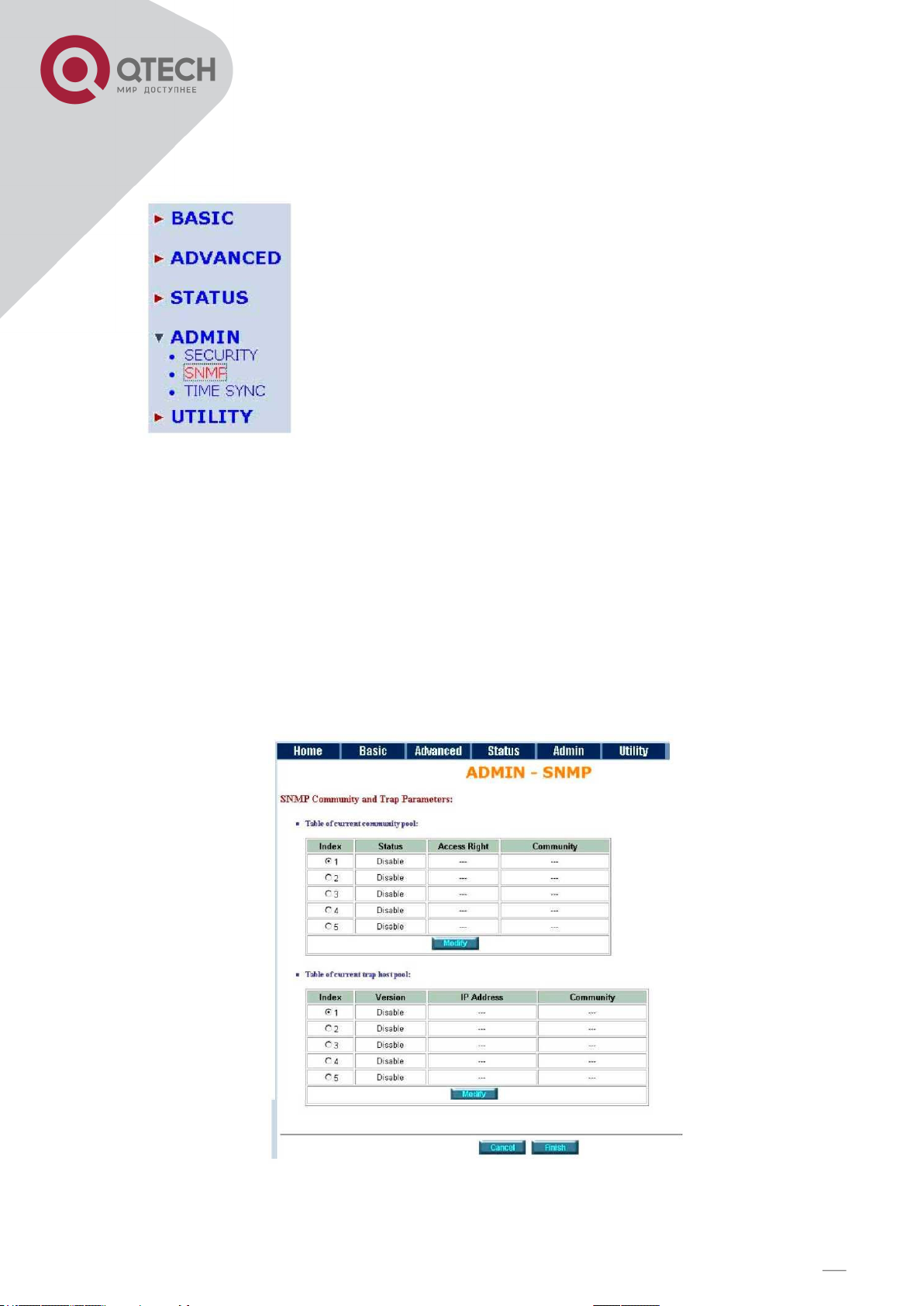

9.2. SNMP ................................................................................................................ 63

9.3. СИНХРОНИЗАЦИЯ ВРЕМЕНИ ........................................................................ 65

10. УТИЛИТЫ .......................................................................................................... 66

10.1. СВЕДЕНИЯ О СИСТЕМЕ ............................................................................... 66

10.2. ИНСТРУМЕНТ НАСТРОЙКИ ......................................................................... 67

10.3. ОБНОВЛЕНИЕ МИКРОПРОГРАММЫ ........................................................... 68

10.4. ВЫХОД............................................................................................................ 68

10.5. ПЕРЕЗАПУСК ................................................................................................. 69

11. СТАТУС ............................................................................................................. 69

12. LAN-TO-LAN СОЕДИНЕНИЕ В РЕЖИМЕ BRIDGE .......................................... 70

12.1. СТОРОНА CO ................................................................................................ 70

12.2. СТОРОНА CPE ............................................................................................... 71

13. ПОДКЛЮЧЕНИЕ LAN-TO-LAN В РЕЖИМЕ МАРШРУТИЗАТОРА .................. 71

13.1. СТОРОНА СО ................................................................................................. 71

13.2. СТОРОНА СРЕ ............................................................................................... 73

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

4

14. НАСТРОЙКА ЧЕРЕЗ ПОСЛЕДОВАТЕЛЬНУЮ КОНСОЛЬ ИЛИ TELNET С

ПОМОЩЬЮ ИНТЕРФЕЙСА НА ОСНОВЕ МЕНЮ ................................................. 74

14.1. ПОСЛЕДОВАТЕЛЬНАЯ КОНСОЛЬ ............................................................... 74

14.2. TELNET ........................................................................................................... 75

14.3. ИНТЕРФЕЙС .................................................................................................. 75

14.4. ОРГАНИЗАЦИОННАЯ СТРУКТУРА .............................................................. 76

14.5. КОМАНДЫ ИНТЕРФЕЙСА НА ОСНОВЕ МЕНЮ .......................................... 76

14.6. ДЕРЕВО МЕНЮ .............................................................................................. 76

14.7. НАСТРОЙКА ................................................................................................... 78

14.8. СТАТУС .......................................................................................................... 79

14.9. КОМАНДА SHOW ........................................................................................... 79

14.10. КОМАНДА WRITE ......................................................................................... 80

14.11. КОМАНДА REBOOT ..................................................................................... 80

14.12. PING (ПРОВЕРКА СВЯЗИ) .......................................................................... 80

14.13. АДМИНИСТРИРОВАНИЕ ................................................................ ............ 80

14.13.1. ПРОФИЛЬ ПОЛЬЗОВАТЕЛЯ .................................................................... 81

14.13.2. SECURITY (БЕЗОПАСНОСТЬ) ................................................................. 81

14.13.3. SNMP ......................................................................................................... 82

14.13.4. ПАРОЛЬ И ИДЕНТИФИКАТОР АДМИНИСТРАТОРА ............................. 82

14.13.5. SNTP .......................................................................................................... 83

14.14. УТИЛИТА ...................................................................................................... 84

14.15. ВЫХОД .......................................................................................................... 84

14.16. SETUP (НАСТРОЙКА) .................................................................................. 85

14.16.1. MODE (РЕЖИМ) ........................................................................................ 85

14.16.2. SHDSL ........................................................................................................ 85

14.16.3. WAN ........................................................................................................... 86

14.16.4. BRIDGE (МОСТ) ........................................................................................ 87

14.16.5. VLAN .......................................................................................................... 88

14.16.6. 802.11Q VLAN ............................................................................................ 88

14.16.7. ROUTE ....................................................................................................... 90

14.16.8. ЛОКАЛЬНАЯ СЕТЬ .................................................................................... 91

14.16.9. ОБЩИЕ IP-АДРЕСА .................................................................................. 91

14.16.10. NAT ........................................................................................................... 92

14.16.11. PAT ........................................................................................................... 94

14.16.12. DMZ .......................................................................................................... 95

14.16.13. БРАНДМАУЭР ......................................................................................... 95

14.16.14. ФИЛЬТРАЦИЯ ПАКЕТОВ ........................................................................ 96

14.16.15. DOS PROTECTION .................................................................................. 97

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

5

14.16.16. IP QOS ..................................................................................................... 98

14.16.17. DHCP ........................................................................................................ 99

14.16.18. DNS ПРОКСИ-СЕРВЕР ......................................................................... 100

14.16.19. ИМЯ ХОСТА ........................................................................................... 100

14.16.20. НАСТРОЙКИ ПО УМОЛЧАНИЮ ........................................................... 100

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

6

1. ОБЗОР ПРОДУКТА

Маршрутизаторы SHDSL соответствуют требованиям стандарта G.991.2 с автоматиче-

ским согласованием 10/100 Base-T. Маршрутизаторы SHDSL обеспечивает передачу
данных бизнес-класса в диапазоне со скоростей от 64 кбит/с до 2,304 Мбит/с (для 2­проводного режима) или от 128 кбит/с до 4,608 Мбит/с (для 4-проводного режима)
.Маршрутизаторы SHDSL предназначены не только для оптимизации скорости передачи

данных от центрального офиса поставщика услуги до помещения клиента, они также

предоставляют качественную возможность реализации моста и маршрутизатора, а так­же дополнительные функции, такие как Multi-DMZ, поддержка виртуальных серверов и
использование сквозного канала VPN.

Из-за быстрого развития сетей, VPN стали одной из важнейших новых областей в ин­тернет-отрасли. Маршрутизаторы SHDSL поддерживают VPN на основе портов и VPN
стандарта IEEE 802.1q по сети ATM.

Маршрутизаторы-брандмауэры предоставляют не только дополнительные функции, та­кие как Multi-DMZ, поддержку виртуальных серверов и использование сквозного канала
VPN, но и поддерживают функции брандмауэра, SPI, NAT и защиту от DoS-атак, что
позволяет использовать их как мощный брандмауэр от внешних злоумышленников. 4-

портовые маршрутизаторы поддерживают четыре порта автоматического согласования

10Base-T и 100Base-T, а также MDIX.
Маршрутизаторы SHDSL позволяют клиентам использовать передовые технологии пе-

редачи данных для выполнения растущих запросов. С помощью SHDSL-модема вы мо-

жете получить превосходные возможности управления и обеспечить надежную переда-

чу данных.

1.1. ВОЗМОЖНОСТИ

 Простая настройка и управление с многоуровневой парольной защитой
 Эффективная IP-маршрутизация и прозрачный мост.
 Сквозной канал VPN для защищенных подключений
 Виртуальные локальные сети (VLAN) предоставляют значительные преимуще-

ства, связанные с улучшением использования пропускной полосы, гибкости, про­изводительности и безопасности

 Встроенный брандмауэр SPI (маршрутизатор-брандмауэр)
 Четыре порта с автосогласованием 10/100 Мбит/с и MDIX (4-портовый маршрути-

затор)

 Узел DMZ/Multi-DMZ/Multi-NAT позволяют нескольким рабочим станциям в ло-

кальной сети получить доступ к Интернету через один IP-адрес

 Полная реализация стека протоколов ATM по линии SHDSL
 Протоколы PPPoA и PPPoE поддерживают проверку подлинности с протоколами

PAP/CHAP/MS-CHAP

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

7

 Управление по протоколу SNMP с агентом SNMPv1/SNMPv2 и MIB II
 Получение улучшений и новых функций при обновлении программного обеспече-

ния через Интернет

1.2. СПЕЦИФИКАЦИИ

МАРШРУТИЗАЦИЯ

 Поддержка протоколов IP, TCP, UDP, ARP, ICMP, IGMP
 Статическая IP-маршрутизация с использованием протоколов RIPv1, RIPv2

(RFC1058/2453)

 Групповая IP-адресация и IGMP-прокси (RFC1112/2236)
 Трансляция сетевых адресов (NAT, PAT) (RFC1631)
 NAT ALG для ICQ, Netmeeting, MSN, Yahoo Messenger
 Ретрансляция и кэширование DNS-имен (RFC1034/1035)
 DHCP-сервер, клиент и ретранслятор (RFC2131/2132)

МОСТЫ

 Прозрачный обучающийся мост IEEE 802.1D
 IEEE 802.1q VLAN
 VLAN на основе портов (4-портовый маршрутизатор)
 Протокол связующего дерева STP

БЕЗОПАСНОСТЬ

 Функции узла DMZ, Multi-DMZ, Multi-NAT
 Сопоставление виртуальных серверов (RFC1631)
 Сквозной канал VPN для туннелей PPTP, L2TP, IPSec
 Естественный брандмауэр NAT
 Улучшенный брандмауэр с контролем состояния соединений (маршрутизатор-

брандмауэр)

 Шлюз прикладного уровня для блокировки URL-адресов и ключевых слов (марш-

рутизатор-брандмауэр)

 Контроль доступа пользователей: запрет доступа к Интернету определенным

компьютерам (маршрутизатор-брандмауэр)

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

8

УПРАВЛЕНИЕ

 Простой графический WEB-интерфейс пользователя для быстрой установки,

настройки и управления

 Интерфейс на основе меню, интерфейс командной строки, (CLI) для доступа че-

рез локальную консоль и Telnet

 Функции управления с парольной защитой, списки контроля доступа для админи-

стрирования

 Управление по протоколу SNMP с агентом SNMPv1/SNMPv2 (RFC1157/1901/1905)

и MIB II (RFC1213/1493)

 Обновление программного обеспечения с помощью браузера и TFTP-сервера

ATM

 До 8 PVC
 OAM F5 AIS/RDI и петлевой адрес
 AAL5

QoS ATM

 UBR (неопределенная скорость передачи данных)
 CBR (постоянная скорость передачи данных)
 VBR-rt (изменяющаяся в реальном времени скорость передачи данных)
 VBR-nrt (изменяющаяся не в реальном времени скорость передачи данных)

ИНКАПСУЛЯЦИЯ AAL5

 Мультиплексирование VC и поддержка SNAP/LLC
 Ethernet по сети ATM (RFC 2684/1483)
 PPP по сети ATM (RFC 2364)
 Классический протокол IP по сети ATM (RFC 1577)

PPP

 PPP по Ethernet для фиксированных и динамических IP-адресов (RFC 2516)
 PPP по ATM для фиксированных и динамических IP-адресов (RFC 2364)
 Проверка подлинности пользователей по протоколам PAP, CHAP, MS-CHAP

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

9

ИНТЕРФЕЙС WAN

 SHDSL: ITU-T G.991.2 (Annex A, Annex B)
 Схема кодирования: 16-TCPAM
 Скорость передачи данных (2-проводной режим): N x 64 кбит/с (N=0-36, 0 для

адаптивного режима)

 Скорость передачи данных (4-проводной режим): N x 128 кбит/с (N=0-36, 0 для

адаптивного режима)

 Сопротивление: 135 Ом

ИНТЕРФЕЙС LAN

 4-портовый концентратор-коммутатор (4-портовый маршрутизатор)
 Автоматическое согласование 10/100 Base-T
 Автоматический выбор режима работы MDIX (4-портовый маршрутизатор)

АППАРАТНЫЙ ИНТЕРФЕЙС

 WAN: RJ-11
 LAN: RJ-45 x 4 (4-портовый маршрутизатор)
 LAN: RJ-45 x 1 (1-портовый маршрутизатор)
 Console: разъем RS-232
 RST: кнопка сброса для возврата к заводским настройкам

ИНДИКАТОРЫ

 Общий: PWR
 WAN: LNK, ACT
 LAN: 10M/ACT, 100M/ACT (1-портовый маршрутизатор)
 LAN: 1, 2, 3, 4 (4-портовый маршрутизатор)
 SHDSL: ALM

ФИЗИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Размеры: 18,7 x 3,3 x 14,5 см (ШxВxД)
 Питание: 100-240 В (с адаптером)
 Потребление энергии: 9 Вт макс.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

10

 Температура: 0-45 °C
 Влажность: 0%-95% относительной влажности (без конденсации)

ПАМЯТЬ

 > 2 МБ флэш-памяти, 8 МБ SDRAM

ИНФОРМАЦИЯ О ПРОДУКТЕ

 2-проводной маршрутизатор/мост G.shdsl с 1-портовым подключением к LAN
 2-проводной маршрутизатор/мост G.shdsl с 1-портовым подключением к LAN,

VLAN и брандмауэром бизнес-класса

 2-проводной маршрутизатор/мост G.shdsl с 4-портовым концентратором-

коммутатором для LAN

 2-проводной маршрутизатор/мост G.shdsl с 4-портовым концентратором-

коммутатором для LAN, VLAN и брандмауэром бизнес-класса

 4-проводной маршрутизатор/мост G.shdsl с 4-портовым концентратором-

коммутатором для LAN

 4-проводной маршрутизатор/мост G.shdsl с 4-портовым концентратором-

коммутатором для LAN, VLAN и брандмауэром бизнес-класса

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

11

1.3. ВАРИАНТЫ ПРИМЕНЕНИЯ

2. ВАШ БРАНДМАУЭР

Брандмауэр защищает компьютеры, подключенные к сети, от намеренного вторжения,

которое может нарушить конфиденциальность или привести к повреждению данных или

отказу в обслуживании. У брандмауэра должно быть как минимум два сетевых интер­фейса, один для защищаемой сети и другой для сети, к которой предоставляется до­ступ. Брандмауэр представляет собой место соединения или шлюз между двумя сетями,

обычно частной и открытой сетью, такой как Интернет

Брандмауэр анализирует весь трафик, проходящий между двумя сетями, и определяет,
соответствует ли он определенным критериям. Если это так, передача трафика разре­шается, в противном случае он отклоняется. Брандмауэр фильтрует как входящий, так и
исходящий трафик. Он также может управлять доступом к ресурсам частной сети,

например хост-приложениям. Брандмауэр можно использовать для регистрации всех
попыток входа в частную сеть и оповещения администраторов об обнаружении несанк-

ционированных попыток входа. Брандмауэры могут фильтровать пакеты на основе ад­ресов отправителей и получателей, а также номеров портов. Это называется фильтра­цией адресов. Брандмауэры также могут фильтровать определенные типы сетевого
трафика. Этот процесс также называют фильтрацией протокола, так как решение о пе­редаче или отклонении трафика зависит от используемого протокола, например HTTP,

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

12

Локальный пользователь Интернета

FTP и Telnet. Брандмауэры также могут фильтровать трафик по атрибутам или состоя-

нию пакетов.
Интернет-брандмауэр не может запретить отдельным пользователям с модемами под-

ключение к внешней или внутренней сети. Так эти пользователи могут обойти бранд­мауэр. Брандмауэры не могут контролировать халатность или небрежность пользовате­лей. Чтобы предотвратить нежелательные последствия, необходимо применять строгие

политики, описывающие правильное и неправомерное использование паролей и учет-

ных записей.

Рисунок 2. Использование брандмауэра

2.1. ТИПЫ БРАНДМАУЭРОВ

Существует три типа брандмауэров

2.1.1. ФИЛЬТРАЦИЯ ПАКЕТОВ

При фильтрации пакетов изучается только протокол и адресная информация каждого

пакета. Его содержимое и контекст (связь с другими пакетами и конечным приложением)
игнорируются. Брандмауэр не обращает внимания на приложения на сервере или в ло­кальной сети и ничего «не знает» об источниках входящих данных. Фильтрация заклю-

чается в изучении входящих или исходящих пакетов и принятии решения о том, чтобы
разрешить или отклонить передачу или прием пакетов на основе определенных настра-

иваемых правил. Маршрутизаторы, поддерживающую технологию NAT (трансляция се-

тевых адресов) предоставляют возможности брандмауэров с пакетной фильтрацией, но

они также могут скрывать IP-адреса компьютеров за брандмауэром и осуществлять
фильтрацию установившихся соединений.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

13

Рисунок 3. Фильтрация пакетов.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

14

2.1.2. ШЛЮЗ КАНАЛА СВЯЗИ

Этот брандмауэр, который также называют шлюзом соединения, использует метод, про-

веряющий соединения перед тем, как разрешить передачу данных. Это означает, что

брандмауэр не просто разрешает или запрещает передачу пакетов, но также определя­ет, является ли соединение обеих сторон допустимым на основе настраиваемых пра­вил, затем открывает сеанс и разрешает передачу трафика только от разрешенного ис-

точника в течение ограниченного времени (при необходимости).

2.1.3. ШЛЮЗ ПРИКЛАДНОГО УРОВНЯ

Шлюз прикладного уровня действует как посредник приложений, осуществляя обмен
данными с удаленными системами от их лица. Эти операции видны для компьютера до
брандмауэра, но невидимы для удаленной системы. Такой шлюз может разрешать и за­прещать трафик в соответствии с определенными правилами, например, разрешать не­которые команды для сервера, ограничивать доступ к определенным типам ресурсов,
изменять правила для пользователей, прошедших проверку подлинности, и т. д. Такой
тип брандмауэра также может вести подробные журналы трафика и отслеживать собы-

тия в хост-системе. Такой брандмауэр также можно заставить издавать звуковые опо­вещения или уведомлять операторы при заданных условиях. Шлюзы прикладного уров­ня обычно считаются самым надежным типом брандмауэра. Они определенно обладают
самыми богатыми возможностями.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

15

2.2. АТАКА ТИПА «ОТКАЗ В ОБСЛУЖИВАНИИ»

Атаки типа «отказ в обслуживании» (DoS) обычно добиваются двух целей: дефицита ре-

сурсов и перегрузки ресурсов. DoS-атаки могут происходить при наличии санкциониро-

ванного спроса на ресурс, превышающего объем доступных ресурсов (т. е. слишком

много веб-запросов для уже перегруженного веб-сервера).

Программные уязвимости и неправильные настройки системы также могут привести к

отказу в обслуживании. Разница между преднамеренной DoS-атакой и простой пере-

грузкой системы состоит в том, что пользователь со злым умыслом (злоумышленник)
пытается использовать ресурсы специально, чтобы ограничить доступность этих ресур-

сов для других пользователей.
В Интернете Ping смерти — это тип DoS-атаки, вызванной злоумышленником посред-

ством отправки IP-пакетов с размером больше 65 536 байт (максимально допустимый

размер по протоколу IP). Одной из характеристик протокола TCP/IP является фрагмен-

тация, позволяющая разбивать IP-пакет на более мелкие фрагменты. Злоумышленники

начали использовать преимущества этой возможности, когда они обнаружили, что раз-

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

16

мер пакета, разбитого на фрагменты, может превышать разрешенные 65 536 байт. Мно-

гие операционные системы не знали, что делать при получении пакета с размером, пре-

вышающим максимальный, поэтому они зависали или перезагружались. К другим вари-

антам атаки «Ping Death» относятся teardrop, bonk и nestea

SYN Flood: злоумышленник отправляет пакет TCP SYN, который очень быстро уста-
навливает соединения, из-за чего жертва ожидает огромного числа соединений, что

приводит к нехватке ресурсов и отключению санкционированных соединений. Новый

метод защиты от такого типа атак — это cookie-файлы SYN. У каждой стороны соеди-

нения есть собственный последовательный номер. В ответ на пакет SYN атакованный
компьютер создает специальный последовательный номер, представляющий cookie со-

единения, а затем забывает все, что известно об этом соединении. Затем компьютер

может воссоздать забытую информацию при поступлении следующих пакетов по санк-

ционированному соединению.

ICMP-flood: злоумышленник передает ряд пакетов ICMP-запросов, чтобы все ресурсы
центрального процессора угли на обслуживание объемных запросов

UDP-флуд: злоумышленник передает множество запросов для диагностических служб
UDP, чтобы все ресурсы центрального процессора угли на обслуживание объемных за­просов

Land-атака: злоумышленник пытается замедлить вашу сеть, отправляя пакет с одинако-
вым исходным и конечным адресом из вашей сети.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

17

Smurf-атака: исходный адрес ping-запроса подделывается, чтобы большое количество

компьютеров ответили жертве, идентифицированной адресом, тем самым максимально

загрузив ее.
Fraggle-атака: злоумышленник отправляет множество эхо-пакетов UDP по широкове-

щательным IP-адресам с подделанным исходным адресом жертвы.
IP-spoofing — это метод маскировки вторжения под трафик, поступающий от другого,

доверенного компьютера. Этот метод используется злоумышленниками для обеспече­ния анонимности и может применяться в DoS-атаках

3. ВАША VLAN

Виртуальная локальная сеть (VLAN) — это группа устройств в одной или нескольких ло-

кальных сетях, настроенных так, что они могут взаимодействовать, как если бы они бы­ли подключены к одному каналу, хотя в реальности они размещены в разных сегментах

локальных сетей. Так как сети VLAN основаны на логических, а не физических соедине­ниях, они чрезвычайно гибкие.

Стандарт IEEE 802.1Q определяет характеристику мостов VLAN, которые поддержива­ют создание, использование топологий VLAN и управление ими в инфраструктуре ло-

кальных сетей, соединенных мостами. У архитектуры VLAN следующие преимущества:

1. Повышенная производительность.

2. Улучшенная управляемость.

3. Возможности регулирования сети и упрощенная настройка ПО.

4. Независимость от физической топологии.

5. Расширенные возможности обеспечения безопасности.

По мере все большего распространения DSL-каналов (по сетям ATM), популярность ре­ализации сетей VLAN (VLAN-к-PVC) по DSL-каналам растет, из-за чего такая возмож­ность вскоре может стать обязательным требованиям для поставщиков интернет-услуг.

Мы обсудим реализацию VLAN-к-PVC только для режима моста, т.е. в этом случае
VLAN распространяется на стороны COE и CPE, при этом маршрутизации 3 уровня нет.

3.1. СПЕЦИФИКАЦИИ

1. Устройство поддерживает до 8 активных сетей VLAN с общим, обучающимся VLAN­мостом (SVL) из 4096 возможных VLAN, определенных в стандарте IEEE 802.1Q.

2. Каждый порт всегда принадлежит VLAN по умолчанию, а виртуальный идентификатор

(VID) порта (PVID) не является тегированным (untagged). Кроме того, порт может при-

надлежать нескольким VLAN и быть тегированным членом для этих сетей (tagged).

3. Порт не может быть тегированным для сети VLAN по умолчанию.

4. Если получен неотмеченный пакет или пакет с нулевым VID, ему назначается PVID по
умолчанию порта, по которому он был получен.

5. Если пакет отмечен ненулевым VID, то будет использоваться VID из тега.

6. Процесс поиска начинается с анализа VLAN для определения допустимости VID. Если

VID не является допустимым, пакет отбрасывается, а его адрес не запоминается. Если

VID допустимый, то выполняется поиск VID, конечного и исходного адреса.

7. В процессе поиска VID и конечного адреса определяются порты пересылки. В случае

неудачи осуществляется широковещательная передача пакета всем членам VLAN кро-

ме входного порта.

8. Кадры отправляются отмеченными или неотмеченными в зависимости от того, явля­ется ли входной порт тегированным для VLAN, которой принадлежат кадры.

9. Если VID и исходный адрес не были обнаружены, исходный адрес запоминается.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

18

3.2. СПЕЦИФИКАЦИИ КАДРОВ

Нетегированный кадр или кадр с тегированным приоритетом не содержит сведений о

сети VLAN, которой он принадлежит. Такие кадры считаются принадлежащими опреде­ленной VLAN на основе параметров, связанных с портом получения. Кроме того кадры с

тегированным приоритетом, которые по определению не содержат сведений о сети

VLAN, обрабатываются так же, как и нетегированные кадры. Кадр, тегированный VLAN,
содержит явную информацию о сети VLAN, которой он принадлежит. Т.е. он содержит
заголовок тега с ненулевым идентификатором VID. Это приводит к тому, что минималь-

ная длина тегированного кадра составляет 68 октетов. Такой кадр классифицируется как

принадлежащий определенной сети VLAN на основе значения VID, включенного в заго­ловок тега. Наличие заголовка тега с ненулевым VID означает, что другое устройство
(либо отправитель кадра или мост, поддерживающий VLAN) сопоставило этот кадр с се­тью VLAN и вставило соответствующий VID.

На следующем рисунке показана разница между нетегированным кадром и кадром, те-

гированным сетью VLAN,где идентификатор TPID имеет значение of 0x8100 и определя­ет кадр как тегированный. Блок TCI (контрольная информация тега) состоит из следую­щих элементов:

1) Приоритет пользователя позволяет тегированным кадрам переносить информацию о
приоритетах по соединенным локальным сетям, в которых отдельные сегменты не могут

передавать сведения о приоритете (например, сегменты 802.3/Ethernet)

2) CFI (индикатор канонического формата) используется для указания наличия или от­сутствия поля RIF (поле информации о маршрутизации) и, в сочетании с NCFI (индика­тор неканонического формата), переносимым в поле RIF, указывает порядок разрядов в
данных адреса, передаваемых в инкапсулированном кадре. 3) VID уникально определя­ет сеть VLAN, которой принадлежит кадр.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

19

3.3. ВАРИАНТЫ ПРИМЕНЕНИЯ

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

20

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

21

4. СВЕДЕНИЯ О МАРШРУТИЗАТОРЕ

В этом разделе описывается аппаратное обеспечение маршрутизатора.

4.1. ПЕРЕДНЯЯ ПАНЕЛЬ

На передней панели представлены индикаторы, показывающие состояние маршрутиза-

тора.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

22

4.2. ЗАДНЯЯ ПАНЕЛЬ

На задней панели маршрутизатора SHDSL расположены все разъемы для подключений

Описание разъемов 2-проводного/1-портового маршрутизатора
DC-IN Вход адаптера питания: входное напряжение 9 В постоян-

ного тока

LAN Ethernet 10BaseT для LAN портов (RJ-45)
CONSOLE RS- 232C (DB9) для конфигурации системы и обслуживания
LINE SHDSL интерфейс для WAN порта (RJ-11)
RST Кнопка для перезагрузки маршрутизатора или возврата к настройкам по

умолчанию

Описание разъемов 4-проводного/4-портового маршрутизатора
DC-IN Вход адаптера питания: входное напряжение 9 В постоянного тока

LAN (1, 2, 3 и 4) 10/100BaseT-порты с автоматическим определением скорости под­ключенных устройств и MDIX для порта LAN (разъем RJ-45)

LINE SHDSL интерфейс для WAN порта (RJ-11)
RST Кнопка для перезагрузки маршрутизатора или возврата к настройкам по

умолчанию.

Кнопку сброса можно использовать только одним из двух способов.

(1) Если нажать кнопку сброса и удерживать ее нажатой в течение одной секунды,

система перезагрузится.

(2) Если нажать кнопку сброса и удерживать ее нажатой в течение четырех секунд,

устройство загрузит заводские параметры, а все ваши настройки будут потеряны.
Если вам нужно изменить конфигурацию устройства, но вы забыли имя пользова­теля или пароль, или устройство не может подключиться к Интернету и вы хотите
настроить его опять, удерживайте кнопку сброса нажатой в течение четырех се-

кунд с помощью скрепки или острого карандаша.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

23

Контакт

Описание

Рисунок

1

Нет связи

2

RxD (O)

3

TxD (I)

5 4 3 2 1

4

Нет связи

5

Земля

( O O O O O )

\ oo oo /

6

Нет связи

9 8 7 6

7

CTS (O)

8

RTS (I) 9

Нет связи

4.3. SHDSL LINE CONNECTOR

4.4. КАБЕЛЬ КОНСОЛИ

5. НАСТРОЙКА МАРШРУТИЗАТОРА

Данное руководство позволяет пользователям быстро и просто настроить маршрутиза-

тор G.shdsl Router. Внимательно следуйте инструкциям.

Примечание. Существует три метода настройки маршрутизатора: с помощью консоли,

Telnet и WEB-браузера. Одновременно следует использовать только один способ

настройки маршрутизатора. Пользователи должны выбрать один метод. Для настройки
через Интернет шаг 3 можно пропустить. Для настройки с помощью консоли можно про-

пустить шаг 1 и 2.

5.1. ШАГ 1. ПРОВЕРКА АДАПТЕРА ETHERNET НА ПК ИЛИ
НОУТБУКЕ

Убедитесь, что адаптер Ethernet установлен на Вашем ПК или ноутбуке, используемом
для настройки маршрутизатора. Для настройки через Интернет требуется протокол

TCP/IP, поэтому проверьте наличие установки TCP/IP.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

24

Выбор протокола

RFC1483

Ethernet по ATM Классический

RFC1577

Протокол IP по ATM

RFC2364

Протокол Point-to-Point по ATM

RFC2516

Протокол Point-to-Point Protocol по Ethernet

5.2. ШАГ 2. ПРОВЕРКА БРАУЗЕРА В ПК ИЛИ НОУТБУКЕ

Для настройки через Интернет на ПК или ноутбуке должен быть установлен браузер, IE
или Netscape. Примечание. Рекомендуется использовать IE5.0, Netscape 6.0 и более
поздние версии с разрешением 800x600 и выше.

5.3. ШАГ 3. ПРОВЕРКА ПРОГРАММЫ ТЕРМИНАЛЬНОГО

ДОСТУПА

Для настройки с помощью консоли и Telnet пользователи должны установить про­грамму терминального доступа с эмуляцией VT100.

5.4. ШАГ 4. ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ПОДКЛЮЧЕНИЙ

Пользователи должны знать, какой протокол поддерживается поставщиком услуг, и

должны определить режим.

Различные протоколы требуют настройки различных WAN параметров

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

25

5.5. ШАГ 5. УСТАНОВКА МАРШРУТИЗАТОРА SHDSL

чтобы избежать повреждения маршрутизатора, не включайте его до уста-

новки оборудования.

Подключите адаптер питания к разъему с пометкой DC-IN на задней стороне устройства.

Примечание. Если однопортовый маршрутизатор подключается напрямую к ПК или

ноутбуку, необходимо использовать Ethernet-кабель.

Если однопортовый маршрутизатор подключается к сетевому концентратору или
коммутатору, удостоверьтесь, что эти устройства поддерживает автоматиче­ское определение скорости. Если это так, подойдет как перекрестный, так и прямой

Ethernet-кабель, но если нет – подойдет только прямой. 4-портовый маршрутизатор
поддерживает концентраторы с автоматическим переключением MDIX, поэтому с
ним можно использовать как прямой, так и обратный кабели. Присоедините один ко­нец телефонного кабеля к устройству, а другой – к разъему на стене.
Присоедините адаптер питания к источнику тока.

Включите ПК или ноутбук, с помощью которого будет настраиваться маршрути-

затор

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

26

6. НАСТРОЙКА С ПОМОЩЬЮ БРАУЗЕРА

Для операционных систем Windows 95, 98 и Millennium нажмите кнопку Пуск. Выберите
Настройка и Панель управления.

Дважды щелкните значок «Сеть»

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

27

В окне настройки выберите строку протокола TCP/IP, связанного с вашей сетевой пла­той, и щелкните Свойства.

Система попросит перезагрузить компьютер. Нажмите кнопку Да.
После перезагрузки компьютера откройте браузер IE или Netscape для подключения к

маршрутизатору. Введите http://192.168.0.1
IP-адрес по умолчанию и маска подсети муршрутизатора – 192.168.0.1 и 255.255.255.0
соответственно. Поскольку муршрутизатор выполняет в сети функции DHCP-сервера, он
автоматически назначит подключенному ПК или ноутбуку IP-адрес.
В поле «Username» введите root, в поле «Password» введите root и нажмите кнопку OK.
Имя пользователя и пароль по умолчанию — root. Для безопасности системы рекомен­дуется изменить их после настройки.

Примечание. После изменения имени пользователя и пароля настоятельно рекомен-

дуется записать их, так как при следующем входе нужно будет использовать новые

имя пользователя и пароль.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

28

7. БАЗОВАЯ НАСТРОЙКА (МЕНЮ BASIC)

Меню Basic содержит параметры локальной сети, глобальной сети, параметры режима
моста и маршрутизатора. С помощью этого меню пользователь может полностью
настроить маршрутизатор. После успешной настройки можно получить доступ к Интер-

нету. Это самый простой способ настройки.

Примечание. Дополнительные функции предназначены только для опытных пользо-

вателей. Неправильная настройка дополнительной функции повлияет на производи­тельность или вызовет системную ошибку, даже разрыв соединения.

Щелкните Basic (Базовая) для выполнения базовой настройки.

7.1. РЕЖИМ МОСТА

Перед настройкой маршрутизатора для работы в режиме моста необходимо узнать у

поставщика интернет-услуг следующие сведения.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

29

Щелкните Bridge and CPE Side (Мост и сторона CPE) для настройки режима моста
маршрутизатора, а затем нажмите кнопку Далее для перехода к следующему парамет­ру.
Это устройство можно настроить для работы в двух режимах SHDSL: CO (центральный
офис) и CPE (оборудование в помещении клиента). Для подключений с DSLAM исполь­зуется режим CPE. Для соединения локальных сетей одна сторона должна работать в
режиме CO, а другая — в режиме CPE.

Параметры ЛВС Введите IP-адрес: 192.168.0.1 Введите маску подсети: 255.255.255.0
Введите шлюз: 168.0.254 IP-адрес шлюза предоставляется интернет-провайдером. Enter
Host Name (Входное имя хоста): SOHO Некоторые поставщики интернет-услуг требуют

имя хоста для идентификации. Вы можете обратиться к поставщику услуг, чтобы узнать,
требуется ли для подключения к Интернету имя хоста. В большинстве случаев его мож-

но игнорировать.

WAN1 Parameters
Enter VPI: 0

Введите VCI:
Щелкните PLC.
Щелкните Next («Далее»)

7.2. РЕЖИМ МАРШРУТИЗАЦИИ

Меню режима маршрутизации содержит параметры для настройки DHCP-сервера,
DHCP-клиента, DHCP-ретранслятора, протокола Point-to-Point Protocol по сети ATM и
Ethernet, IP по сети ATM и Ethernet по ATM. Вы должны указать какой интернет-протокол

предоставляет ваш поставщик услуг.

Щелкните ROUTE and CPE Side (Маршрутизация и сторона CPE), затем нажмите кнопку

Next (Далее).

Это устройство можно настроить для работы в двух режимах SHDSL: CO (центральный
офис) и CPE (оборудование в помещении клиента). Для подключений с DSLAM исполь­зуется режим CPE. Для соединения локальных сетей одна сторона должна работать в

режиме CO, а другая — в режиме CPE.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

30

7.2.1. DHCP-СЕРВЕР

DHCP — это протокол, позволяющий сетевым администраторам централизованно кон­тролировать и автоматизировать назначение IP-адрес в сети организации. С помощью

протокола IP каждому компьютеру, который может подключаться к Интернету, нужен

уникальный IP-адрес. Когда организация настраивает подключение к Интернету для
пользователей, каждому компьютеру должен быть назначен IP-адрес.

Без DHCP IP-адреса нужно ввести вручную на каждом компьютере. Если компьютеры
перемещаются в другое место в другой части сети, необходимо ввести новый IP-адрес.

Протокол DHCP позволяет сетевым администраторам контролировать и распределять

IP-адреса из центральной точки управления и автоматически отправлять новые IP­адреса при подключении компьютеров к другой части сети. Если для параметра DHCP
server (DHCP-сервер) задано значение Enable (Включено), вам нужно задать следующие
параметры, чтобы настроить работу устройства как DHCP-сервера.

Встроенный DHCP-сервер назначает данные о конфигурации сети для максимум 253
пользователей, получающих доступ к Интернету одновременно.

IP type (Тип IP-адреса): Fixed (Фиксированный) 192.168.10.1 Subnet Mask (Маска подсе­ти): 255.255.255.0 Host Name (Имя хоста): SOHO

Некоторые интернет-провайдеры требуют имя хоста для идентификации. Вы можете

узнать у своего провайдера, требуется ли вводить имя хоста. В большинстве случаев

это поле можно игнорировать.
Trigger DHCP Service (Включить службу DHCP): Server (Сервер)
По умолчанию используется значение Enable DHCP server (Включить DHCP-сервер).

Есливы хотите отключить службу DHCP, выберите Disable (Отключить).
Например: если IP-адрес локальной сети — 192.168.0.1, диапазон IP-адресов —

192.168.0.2 - 192.168.0.51. DHCP-сервер назначает IP-адрес из диапазона от начального
до конечного IP-адреса. Корректный IP-адрес содержит числа из интервала от 0 до 255,

однако 0 и 255 зарезервированы для широковещательных сообщений, поэтому числа в
корректном адресе должны быть между 1 и 254. Однако вы можете назначить адреса с
использованием 0 и 255. Это будет означать, что сервер DHCP должен заново назна-

чать IP-адреса каждые 72 часа.

DNS-сервер: ваш поставщик интернет-услуг предоставит по крайней мере один IP-адрес
DNS-сервера. В этом поле можно ввести IP-адрес маршрутизатора. Тогда устройство
будет работать как ретранслятор DNS-сервера.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

31

Click Next to setup WAN1 parameters.

Вы можете назначить фиксированные IP-адреса некоторым устройствам с помощью
DHCP, если эти адреса не входят в диапазон, используемый DHCP-сервером.

Нажмите кнопку Next (Далее) для настройки параметров WAN1.

7.2.2. DHCP-КЛИЕНТ

Некоторые интернет-провайдеры предоставляют DHCP-сервер, при помощи которого
ПК и сетевые устройства могут автоматически получить IP-адреса. Чтобы запустить ре­жим клиента DHCP, выполните следующие действия.

LAN IP Type (Тип IP-адреса ЛВС): Dynamic (Динамический)

7.2.3. DHCP-РЕТРАНСЛЯТОР

Если в локальной сети есть DHCP-сервер и вы хотите его использовать, устройство поз­воляет применить функцию DHCP-ретранслятора.

IP type (Тип IP-адреса): Fixed (Фиксированный)

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

32

IP Address (IP-адрес): 192.168.0.1

Subnet Mask (Маска подсети): 255.255.255.0
Host Name (Имя хоста): SOHO
Некоторые провайдеры требуют указания имени хоста в качестве идентификатора Вы

можете узнать у своего провайдера требуется ли указание имени хоста в вашей сети.
В большинстве случаев это поле можно игнорировать ignored.

Trigger DHCP Service (Включить службу DHCP): Шлюз Нажмите Next (Далее) для

настройки параметров DHCP-сервера.

Введите IP-адрес DHCP-сервера в поле IP address.
Нажмите кнопку Next (Далее).

7.2.4. PPPOE ИЛИ PPPOA

Протоколы PPPoA (Point-to-point по сети ATM) и PPPoE (Point-to-point по Ethernet) — это

протоколы для проверки подлинности и подключения, используемые многими поставщи-

ками услуг для широкополосного доступа к Интернету. Они также применяются для под-

ключения нескольких пользователей компьютеров в локальной сети Ethernet к удален­ному сайту с помощью общего локального клиентского оборудования, т.е. модема и дру­гих аналогичных устройств. Протоколы PPPoE и PPPoA можно использовать в офисах и

жилых зданиях. Пользователи применяют одну DSL-линию, кабель-модем или беспро-

водное подключение для доступа к Интернету. PPPoE и PPPoA объединяют протокол

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

33

Before configuration the router check wth
your|ISP|about| hese| nforma on.|

PPP, часто используемый в телефонных соединениях, с протоколом Ethernet по сетям

ATM, что позволяет поддерживать множество пользователей в локальной сети.

В параметрах WAN1

VPI 0
VCI: 33
VCI: 33
AAL5 Encap: LLC
Protocol (Протокол):

Нажмите кнопку Next (Далее), чтобы указать имя пользователя и пароль.
Дополнительные сведения о технологии NAT см. в разделе, посвященном NAT и DMZ.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

34

Введите параметры ISP1. Username (Имя пользователя): test
Password: test Password Confirm: test

Ваш поставщик интернет-услуг предоставит имя пользователя и пароль. Idle Time (Вре­мя простоя): 10

Если вы хотите, чтобы подключение к Интернету было постоянным, введите 0 в поле

Idle Time (Время простоя). Существуют три типа IP-адресов: динамический, статический
и без адреса (unnumbered), которые вы можете настроить. Тип IP-адреса по умолчанию:
динамический. Это означает, что PPP-сервер поставщика услуг предоставляет данные
об IP-адресах, в том числе динамический IP-адрес, при установке SHDSL-подключения.
С другой стороны, вам не нужно вводить IP-адрес WAN1. Некоторые поставщики услуг
предоставляют фиксированные IP-адреса по протоколу PPP. Для фиксированного IP­адреса:

IP type (Тип IP-адреса): Fixed (Фиксированный)
IP-адрес: 192.168.1.1
Нажмите кнопку Next (Далее).

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

35

IP type (Тип IP-адреса): |P Unnumbered| IP Address: 192.168.168.1 Click Next.

Не забудьте включить параметр LAN: For IP Routing Usage (ЛВС: для IP-маршрутизации)
и ввести IP-адрес на шаге 2.

Руководство пользователя маршрутизатора G.shdsl 300 Для безопасности пароль отоб­ражается символами звездочки. На экране будут указаны параметры, которые будут за­писаны в EPROM. Проверьте их до записи в EPROM. Нажмите кнопку Restart (Перезапу­стить), чтобы перезагрузить маршрутизатор с новыми параметрами, или нажмите кнопку

Continue (Продолжить), чтобы настроить другие параметры

7.2.5. IPOA ИЛИ EOA

Перед настройкой маршрутизатора необходимо узнать у поставщика интернет-услуг
следующие сведения.

Введите параметры WAN; VPI: 0 VCI: 33

AAL5 Encap: LLC _____ ____

Protocol (Протокол): IPoA, EoA, IPoA+NAT или EoA+NAT
Нажмите кнопку Next (Далее) для настройки параметров IP.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

36

Дополнительные сведения о технологии NAT см. в разделе, посвященном NAT и DMZ

IP Address (IP-адрес): 10.1.2.1

Это IP-адрес маршрутизатора, который видно из Интернета. Его предоставляет ваш по­ставщик интернет-услуг, укажите его здесь.
Subnet Mask (Маска подсети): 255.255.255.0

Это маска подсети маршрутизатора, которую видят внешние пользователи из Интрене-

та. Ваш провайдер
Gateway (Шлюз): 10.1.2.2
Сведения о шлюзе по умочланию предоставляет поставщик интернет-услуг.
gateway. DNS Server 1 (DNS-сервер 1): Ваш поставщик интернет-услуг предоставит по
крайней мере один IP-адрес DNS-сервера. Нажмите кнопку Next (Далее).

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

37

Проверьте параметры до записи

в EPROM

.

Нажмите Restart чтобы рестартовать роутер с новыми параметрами

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

38

8. ДОПОЛНИТЕЛЬНАЯ НАСТРОЙКА

К дополнительной настройки относится настройка параметров.

8.1. SHDSL

В этом меню можно настроить тип модуляции, скорость передачи данных и соотношение

полезного сигнала к шуму (SNR) параметров SHDSL.

Annex Type (Тип модуляции): для SHDSL существует два типа модуляции, Annex A

(ANSI) и Annex B (ETSI). Тип модуляции можно узнать у поставщика интернет-услуг. Link
Type (Тип канала): устройство поддерживает двухканальную связь , 4-проводной режим
со скоростью передачи данных 4,0608 Мбит/с и 2-проводной режим со скоростью пере-

дачи данных 2,0304 Мбит/с. Data Rate (Скорость передачи данных): вы можете указать
скорость SHDSL, кратную 64 Мбит/с. Для адаптивного режима необходимо указать зна­чение 0. Тогда маршрутизатор будет изменять скорость в соответствии с состоянием

линии. SHDSL SNR margin (соотношение полезного сигнала к шуму SHDSL): от 0 до 10.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

39

Соотношение полезного сигнала к шуму (SNR) — это характеристика линии связи. Фак-

тический показатель SNR можно увидеть в поле STATUS SHDSL (Состояние SHDSL).

Чем больше значение SNR, тем лучше связь.
Если указать для SNR значение 2, SHDSL-соединение будет отключено и восстановле-

но, когда значение SNR будет меньше 2.С другой стороны, устройство сократит скорость

передачи данных и восстановит соединение для обеспечения лучшей связи.

На экране будут указаны параметры, которые будут записаны в EPROM. Проверьте их

до записи в память.

Нажмите кнопку Restart (Перезапустить), чтобы перезагрузить маршрутизатор с новыми
параметрами, или нажмите кнопку Continue (Продолжить), чтобы настроить другие па-

раметры. Нажмите кнопку Restart (Перезапустить), чтобы перезагрузить маршрутизатор

с новыми параметрами, или нажмите кнопку Continue (Продолжить), чтобы настроить

другие параметры.

8.2. WAN

Маршрутизатор SHDSL поддерживает до 8 постоянных виртуальных подключений
(PVC). Параметры WAN1 были настроены в меню BASIC (Базовая настройка), кроме па-

раметров качества обслуживания. Если вы хотите настроить другие PVC (2-7), исполь-

зуйте меню WAN . С другой стороны, вы должны применить два или больше подключе­ния к Интернету от поставщика услуг, в противном случае вам не нужно настраивать

глобальную сеть.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

40

WAN номер 1 – параметры устанавливаются в Basic Setup. Если вы хотите установить

другие PVC, вы моете конфигурить их в WAN 2 до WAN 8.
Если WAN протокол - PPPoA или PPPoE ,оставьте the default WAN IP address и Subnet

Mask Но не удаляйте и не оставляйте пустыми эти поля.

QoS (качество обслуживания): Стандарт Traffic Management Specification 4.0 определяет
каталоги службы ATM, которые описывают трафик, передаваемый пользователями в
сеть, а также качество обслуживания, которая сеть должна обеспечивать для этого тра-

фика.
UBR (неспецифицированная скорость передачи данных) — это самая простая услуга,

предоставляемая сетями ATM. Такой уровень обслуживания ничего не гарантирует. Это
основная услуга, используемая для передачи интернет-трафика по сети ATM.

CBR (постоянная скорость передачи данных) используется соединениями, которым тре-

буются статическая полоса пропускания, доступная во время подключения. Эта полоса

пропускания характеризуется параметром Peak Cell Rate (пиковая скорость передачи). На
основе параметра PCR трафика CBR определенные слоты выделяются для виртуально­го соединения в таблице расписаний. ATM всегда отправляет одну ячейку в период дей­ствия слота, назначенного CBR-соединению.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

41

Уровень обслуживания VBR-rt (изменяющаяся в реальном времени скорость передачи
данных) предназначен для приложений, работающих в реальном времен, например пе­редачи сжатых речевых данных по протоколу IP (VoIP) и видеоконференций, для которых
требуются строгие ограничения по задержкам. VBR-rt характеризуется пиковой скоро­стью передачи (PCR), поддерживаемой скоростью передачи (SCR) и максимальной ско­ростью передачи (MBR).

VBR-rt (изменяющаяся в реальном времени скорость передачи данных)
PCR (пиковая скорость передачи) в кбит/с: максимальная ожидаемая скорость передачи

данных, голоса и видео. Рассматривайте PCR и MBS как средства сокращения задер­жек, а не увеличения пропускной способности.
Диапазон PCR — от 64 кбит/с до 2400 кбит/с.

SCR (поддерживаемая скорость передачи): поддерживаемая ожидаемая скорость пере-

дачи данных, голоса и видео. Считайте SCR реальной пропускной полосой виртуального

соединения, а не одиночной средней скоростью передачи трафика. Диапазон SCR — от
64 кбит/с до 2400 кбит/с.

MBS ( значение максимальной передачи ): время, в течение которого маршрутизатор

работает со скоростью PCR. Диапазон MBS: от 1 до 255 ячеек.
Нажмите кнопку Finish (Готово), чтобы завершить настройку.

На экране будут указаны параметры, которые будут записаны в ПЗУ. Проверьте их до

записи в память.
Нажмите кнопку Restart (Перезапустить), чтобы перезагрузить маршрутизатор с новыми
параметрами, или нажмите кнопку Continue (Продолжить), чтобы настроить другие па­раметры.

8.3. МОСТ

Если маршрутизатор настроен для работы в режиме моста, вы можете использовать

меню BRIDGE (Мост) для настройки фильтрации и блокировки.
Щелкните Bridge (Мост) для настройки.
Щелкните Add (Добавить), чтобы добавить сведения о статическом мосте.
Если вы хотите, чтобы фильтр запрещал доступ к Интернету для MAC-адреса компью-

тера в сети, нажмите кнопку Add (Добавить), чтобы настроить таблицу фильтрации.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

42

Введите MAC-адрес в поле MAC address (MAC-адрес) и выберите Filter (Фильтр) в поле
LAN (ЛВС).
Если вы хотите, чтобы фильтр запрещал доступ к Интернету для MAC-адреса компью-

тера в сети, нажмите кнопку Add (Добавить), чтобы настроить таблицу фильтрации.

Введите MAC-адрес в поле MAC address (MAC-адрес) и выберите Filter (Фильтр) в поле
LAN (ЛВС). Например: Если ваш VC настроен на WAN1, выберите WAN1.

На экране будут указаны параметры, которые будут записаны в ПЗУ. Проверьте их до

записи в память.

Нажмите кнопку Restart (Перезапустить), чтобы перезагрузить маршрутизатор с новыми
параметрами, или нажмите кнопку Continue (Продолжить), чтобы настроить другие па­раметры.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

43

8.4. REBOOT (ПЕРЕЗАГРУЗКА)

Виртуальная локальная сеть (VLAN) — это группа устройств в одной или нескольких ло-

кальных сетях, настроенных так, что они могут взаимодействовать, как если бы они бы­ли подключены к одному каналу, хотя в реальности они размещены в разных сегментах
локальных сетей. Так как сети VLAN основаны на логических, а не физических соедине-

ниях, они чрезвычайно гибкие.
Щелкните VLAN, чтобы настроить виртуальную сеть.

Устройство поддерживает два типа VLAN, 802.1Q и VLAN на основе портов. Пользова­тель может настроить один из них для маршрутизатора Чтобы выбрать 802.1Q VLAN

выберите параметр 802.1Q Tag-Based VLAN (802.1Q VLAN на основе тегов). На экране
появится следующая информация.

VID: идентификатор виртуальной локальной сети. Это число от 1 до 4094. PVID: VID
порта, который является нетегированным членом сети VLAN по умолчанию. Link Type
(Тип канала): Access (Доступ) означает, что порт может получать и отправлять нетегиро­ванные пакеты. Link Type (Тип канала): Trunk (Магистраль) означает, что порт может по-

лучать и отправлять тегированные пакеты.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

44

VLAN на основе портов — это виртуальные сети, в которых решение о пересылке паке-
тов зависит от конечного MAC-адреса и связанного порта.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

45

8.5. МАРШРУТИЗАЦИЯ

Если маршрутизатор подключен к нескольким сетям, может потребоваться настроить

между ними статический маршрут. Статический маршрут — это заранее определенный

путь, по которому должны следовать сетевые данные, чтобы достичь определенного уз­ла или заданной сети. С помощью динамической маршрутизации устройство может ав­томатически адаптироваться к физическим изменениям сетевой топологии. Маршрути­затор с помощью протокола RIP определяет маршрут сетевых пакетов на основе самого
маленького числа переходов между источником и пунктом назначения. Протокол RIP ре-

гулярно транслирует информацию о маршруте другим маршрутизаторам в сети.
Щелкните Route (Маршрут), чтобы изменить сведения о маршруте.

Чтобы изменить параметры протокола RIP, задайте следующие настройки:
RIP Mode (Режим RIP): Enable (Включено)
Auto RIP Summary : Enable (Включено) нажмите Modify (Изменить)

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

46

RIP Mode (Режим RIP): этот параметр определяет, как устройство работает с протоко­лом RIP. RIP позволяет обмениваться информацией о маршрутах с другими маршрути­заторами. Если задать значение Disable (Отключено), шлюз не будет участвовать в об­мене данными RIP с другими маршрутизаторами. Если задано значение Enable (Вклю­чено), маршрутизатор транслирует таблицу маршрутизации по локальной сети и добав­ляет данные RIP от других устройств в свою таблицу маршрутизации. Если задать зна­чение Silent (Тихий режим), маршрутизатор не транслирует свою таблицу маршрутиза-

ции, но принимает широковещательные пакеты протокола RIP от других устройств.

RIP Version (Версия RIP): определяет формат и метод широковещательной рассылки
данных RIP шлюза. RIP v1: отправляются только сообщения RIP v1. отправляются со-

общения RIP v2 в формате многоадресной и широковещательной передачи.

Authentication required (Требуется проверка подлинности).

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

47

None (Нет): для протокола RIP код проверки подлинности не требуется.
Authentication code (Код проверки подлинности)
Password (Пароль): данные RIP защищены паролем, кодом проверки подлинности.

MD5: данные RIP декодируются MD5, защищены паролем и кодом проверки подлинно-

сти.

Параметр Poison Reverse (Блокировка неверного маршрута) предназначен для быстрой
широковещательной или многоадресной передачи данных RIP при изменении (напри­мер, отключении одного из маршрутизаторов в таблице маршрутизации).

Enable (Включено): шлюз активно передает данные для всех или нескольких адресов.
Disable (Отключено): шлюз активно передает данные для всех или нескольких адресов.

После изменения параметров RIP, нажмите кнопку Finish (Готово).

На экране отобразятся новые параметры. Нажмите кнопку Restart (Перезапустить), что-

бы перезагрузить маршрутизатор с новыми параметрами, или нажмите кнопку Continue
(Продолжить), чтобы настроить другие параметры.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

48

8.6. NAT/DMZ

NAT (трансляция сетевых адресов) — это технология, позволяющая транслировать IP­адрес, используемый в одной сети, в другой IP-адрес, известный в другой сети. Одна

сеть обозначена как внутренняя, а другая как внешняя. Обычно компания сопоставляет

адреса внутренней сети с одной или несколькими глобальными внешними IP-адресами
входящих и преобразует глобальные IP-адреса входящих пакетов в локальные адреса.
Это гарантирует безопасность данных, так как каждый входящий или исходящий запрос

должен пройти процесс трансляции. Также это позволяет оценить запрос или проверить
его подлинность, а также сравнить с предыдущим запросом. NAT также сохраняет число

глобальных IP-адресов, необходимых компаний, и позволяет компании использовать
один IP-адрес для связи с Интернетом.
DMZ (демилитаризованная зона) — это компьютер или небольшая сеть, вставленная как

нейтральная зона между частной сетью компании и внешней открытой сетью. Она не
позволяет пользователям получать прямой доступ к серверу с частными данными ком-

пании

В типичной конфигурации DMZ для предприятия отдельный компьютер или узел полу-

чает запросы от пользователей в частной сети для доступа к веб-сайтам или другим
компаниям, доступным в открытой сети. Затем узел DMZ открывает сеансы для этих за-

просов к открытой сети. Но узел DMZ не может открыть сеанс для закрытой сети. Он

может только переслать уже запрошенные пакеты

Пользователи открытой сети за пределами компании могут получить доступ только к уз-

лу DMZ. В зоне DMZ обычно также хранятся веб-страницы компании, чтобы они были

доступными для внешнего мира. Однако при этом DMZ не предоставляет доступ к дру­гим данным компании. Если внешний пользователь компрометирует безопасность узла

DMZ, веб-страницы могут быть повреждены, но другие данные компании не станут уяз­вимыми.

Нажмите кнопку NAT/DMZ для настройки параметров.
Если вы хотите включить функции NAT/DMZ, щелкните Enable (Включить). Параметр
DMZ Host Function (Включить функцию узла DMZ) позволяет использовать IP-адрес,
назначенный WAN, как виртуальный IP-адрес для DMZ.
Multi-DMZ (Множественная DMZ): некоторые пользователи с двумя или несколькими
глобальными IP-адресами, назначенными поставщиками интернет-услуг, могут исполь-

зовать множественную зону DMZ. Эта таблица предназначена для сопоставления гло-

бальных и виртуальных IP-адресов.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

49

Multi-NAT (Множественная NAT): некоторые виртуальные IP-адреса (например,

192.168.0.10 -92.168.0.50) совместно используют два глобальных IP-адреса (например,

69.210.1.9 и 69.210.1.10). Таблица Multi-NAT настраивается следующим образом:
Virtual Start IP Address: 192.168.0.10 Count: 40
Global Start IP Address: 69.210.1.9
Count (Число): 2

Нажмите кнопку Finish (Готово) для продолжения

На экране будут указаны параметры, которые будут записаны в EPROM. Проверьте их
до записи в память. Нажмите кнопку Restart (Перезапустить), чтобы перезагрузить
маршрутизатор с новыми параметрами, или нажмите кнопку Continue (Продолжить),
чтобы настроить другие параметры.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

50

8.7. ВИРТУАЛЬНЫЙ СЕРВЕР

Например: определенные порты интерфейса WAN заново сопоставляются со службами
в локальной сети. Если адрес 69.210.1.8 (например, назначенный WAN поставщиком ин-

тернет-услуг) виден для Интернета, но не содержит каких-либо служб (кроме NAT, ко­нечно), работающих на шлюзе, то он считается виртуальным сервером. TCP-запросы

для адреса 69.210.1.8:80 сопоставляются с сервером 1 по адресу 192.168.0.2:80 для

будних дней с понедельника по пятницу, с 8-00 до 18-00. Другие UDP-запросы для адре-

са 69.210.1.8:25 сопоставляются с сервером 2 по адресу 192.168.0.3:25, который вклю-

чен постоянно.
Вы можете настроить маршрутизатор следующим образом: Index (Индекс) 1, Protocol

(Протокол) TCP, Interface (Интерфейс) WAN1, Service name (Имя службы) test1, Private
IP (Частный IP-адрес) 192.168.0.2, Private port (Частный порт) 80, Public port (Открытый
порт) 80, Schedule (График) с понедельника по пятницу, время с 8-00 до 16-00, а также
index (Индекс) 2, Protocol (Протокол) UDP, Interface (Интерфейс) WAN1, Service name
(Имя службы) test2, Private IP (Частный IP-адрес) 192.168.0.3, Private port (Частный
порт) 25, Public port (Открытый порт) 25, Schedule (График) Always (Всегда).

Щелкните Virtual Server (Виртуальный сервер) для настройки параметров
Нажмите кнопку Modify (Изменить), чтобы изменить параметры.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

51

Введите необходимые параметры и щелкните Finish (Завершить)

Нажмите кнопку Restart (Перезапустить), чтобы перезагрузить маршрутизатор, или

нажмите кнопку Continue (Продолжить), чтобы настроить другие параметры

8.8. БРАНДМАУЭР

Брандмауэр — это набор связанных программ, которые защищают ресурсы закрытой

сети от других сетей. Он также позволяет пользователям предотвратить доступ зло-

умышленников к личным данным.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

52

На первом уровне включается только брандмауэр NAT и функция безопасности удален­ного управления. Брандмауэр NAT активируется, только если включена функция NAT.
По умолчанию функция безопасности удаленного управления блокирует все подключе­ния устройства со стороны WAN. Если в меню ADMIN (Администрирование) задан непу-

стой санкционированный пул IP-адресов, будут блокироваться все соединения удален­ного управления, кроме IP-адресов, заданных в пуле.

Нажмите кнопку Finish (Готово), чтобы завершить настройку брандмауэра.

Экран предложит сохранить параметры в EPROM. Проверьте параметры.

Нажмите restart, чтобы перезагрузить маршрутизатор.
На этом уровне включены базовые функции защиты: защита от DoS-атак и фильтр SPI.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

53

Нажмите кнопку Finish (Готово), чтобы завершить настройку брандмауэра.

Пользователь может задать уровень защиты из предложенных вариантов.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

54

Щелкните Advanced Firewall Security (Расширенная защита брандмауэра) и нажмите
кнопку Finish (Готово).

Атаки с использованием SYN-флуда применяются для замедления вашей сети, запра-

шивая новые соединения, но не завершая процесс их открытия. После заполнения бу­фера для запрашиваемых соединений сервер не будет принимать дополнительные со-

единения и перестанет отвечать.
ICMP-Flood: злоумышленник передает ряд пакетов ICMP-запросов, чтобы все ресурсы

центрального процессора перешли на обслуживание объемных запросов
UDP-Flood: Возникает, когда злоумышленник передает множество запросов для диагно-

стических служб UDP, чтобы все ресурсы центрального процессора перешли на обслу-

живание объемных запросов.

Атака типа «ping death» пытается вызвать сбой системы, отправляя фрагментированный
пакет, размер которого после реконструкции превышает максимально допустимый. К

другим вариантам атаки «Ping death» относятся teardrop, bonk и nestea.
Land-Attack — это попытка злоумышленника замедлить вашу сеть за счет отправки па-

кета с одинаковым исходным и конечным адресом из вашей сети.
IP-spoofing — это метод маскировки вторжения в виде трафика, поступающего от друго-

го, доверенного компьютера. Этот метод используется злоумышленниками для обеспе-

чения анонимности и может применяться в DoS-атаках.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

55

Для smurf-attack требуется две системы. Злоумышленник отправляет пакет с эхо­запросом ICMP (ping) по сетевому адресу одной из систем. Ее называют усилителем.
Адрес возврата ping-запроса подделывается (спуфинг), чтобы он соответствовал адресу
компьютера из другой сети (жертва). Затем жертва получает множество ответов на ping­запрос. Злоумышленник может использовать несколько усилителей для одной жертвы.
IP-Spoofing: подделка сведений в IP-заголовке для обмана конечного узла

Традиционные брандмауэры не имеют состояния, т.е. они не запоминают данные и па-

кеты, проходящие через них. Такие брандмауэры с IP-фильтрацией просто изучают дан-

ные заголовка каждого пакета и пытаются сопоставить их с набором заданных правил.
Если брандмауэр находит сопоставление, выполняется определенное действие. Если
совпадений не найдено, пакет принимается или отбрасывается в зависимости от

настройки брандмауэра.

Брандмауэр с отслеживанием состояний запоминает все соединения и данные, прохо­дящий через него. Такой брандмауэр записывает контекст соединений во время каждого
сеанса, постоянно обновляя данные о состоянии в динамических таблицах. С помощью
этой информации брандмауэры с отслеживанием соединений изучают каждое подклю­чение для всех интерфейсов брандмауэра, проверяя допустимость пакетов данных в
каждом сеансе. При поступлении данных они сравниваются с таблицами состояний, ес­ли данные принадлежат сеансу, они принимаются. Брандмауэры с отслеживанием со­стояний применяют более интеллектуальный, гибкий и надежный подход для защиты

сети, отражая большинство атак, к которым уязвимы брандмауэры с IP-фильтрацией.

Если вы хотите настроить параметры фильтрации пакетов, выберите значение Enable

(Включено) и нажмите кнопку Add (Добавить).

Выберите протокол и задайте параметры.
Если вы хотите запретить всем протоколам доступ с IP-адреса (например, 200.1.1.1) ко

всем компьютерам (например, 192.168.0.2 - 192.168.0.50) в локальной сети, задайте
следующие параметры: ANY (Любой) Direction (Направление): INBOUND (Входящие, т. е.

от WAN к локальной сети) или OUTBOUND (Исходящие, т. е.от локальной сети к WAN).
Описание: Hacker

Src. IP-адрес: 200.1.1.1
Dest. IP-адрес:

192.168.0.2-192.168.0.50
Нажмите кнопку ОК для завершения.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

56

На экране отобразятся новые параметры. Проверьте параметры

Правило фильтрации для SMTP соединения

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

57

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

58

Пра-

вило

Исх. адрес

Кон. адрес

Действие

A

10.0.0.0

172.16.6.0

Разрешить

Б

10.1.99.0

172.16.0.0

Запретить

C

Любой

Любой

Запретить

Указа-

тель

Исх. адрес

Кон. адрес

Действие

1

10.1.99.1

172.16.1.1

Запретить (B)

2

10.1.99.1

172.16.6.1

Разрешить (A)

3

10.1.1.1

172.16.6.1

Разрешить (A)

4

10.1.1.1

172.16.1.1

Запретить (D)

5

192.168.3.4

172.16.6.1

Запретить (D)

Index

Source Address

Destination Address

Action

1

10.1.99.1

172.16.1.1

Deny(B)

2

10.1.99.1

172.16.6.1

Deny(B)

3

10.1.1.1

172.16.6.1

Permit (A)

4

10.1.1.1

172.16.1.1

Deny(C)

5

192.168.3.4

172.16.6.1

Deny(C)

Порядок правил

Порядок правил влияет на результат фильтрации. Фильтрация выполняется сверху

вниз, меняя порядок в результате фильтрации.

Здесь «0» в последних восьми битах означает «от 1 до 254», «0» в любых восьми битах

до «0», «0.0» или «0.0.0» означает «от 1 до 254». С другой стороны «0» и все «0», после

которых следует «0», означают любой адрес.

Когда правило упорядочено как ABC

Согласно правилу будет запрет для 10.1.99.1 к 172.16.1.1
Когда правило упорядочено как BAC

IP QoS — это удобная функция, позволяющая определить, какие компьютеры получат
более высокий приоритет при недостаточной полосе пропускания.

Выберите enable, если Вы хотите включить заданную опцию.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

8.9. IP QOS (КАЧЕСТВО ОБСЛУЖИВАНИЯ)

59

Включите политику .

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

60

Пример для справки

У адреса 192.168.1.60 — самый высокий приоритет при недостатке пропускной полосы.

Второй по уровню приоритет у адреса 192.168.1.50; 192.168.1.40 — третий приоритет и
т. д.

9. АДМИНИСТРИРОВАНИЕ

В этом разделе описываются параметры безопасности, протокола SNMP и синхрониза-

ция по времени.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

61

9.1. БЕЗОПАСНОСТЬ

Для более высокой степени безопасности измените идентификатор администратора и
пароль для шлюза. Если их не установить, все пользователи в сети смогут получить до-

ступ к шлюзу с помощью IP-адреса по умолчанию и пароля root.

Вы можете разрешить пяти пользователям доступ к маршрутизатору с помощью прото­кола Telnet или консоли. Для настройки маршрутизатора существует два режима поль-

зовательского интерфейса: режим на основе меню и командный режим.
Санкционированный пул адресов настроит разрешенные IP-адреса, с которых авторизо-

ванный пользователь может настроить шлюз. Это более безопасная функция, позволя-

ющая сетевому администратору настроить санкционированный адрес для настройки.

Если указать адрес 0.0.0.0, все узлы из Интернета или локальной сети смогут получить

доступ к маршрутизатору.

Если оставить список доверенных узлов пустым, ни один компьютер из WAN не сможет
получить доступ к маршрутизатору. С другой стороны, только компьютер в локальной

сети сможет получить доступ к маршрутизатору.
Если ввести в поле точный IP-адрес, только хост сможет получить доступ к устройству.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

62

Нажмите кнопку Finish (Готово), чтобы завершить настройку.

В браузере будет отображены настроенные параметры. Проверьте их перед записью в

EPROM.

Нажмите кнопку Restart (Перезапустить), чтобы перезагрузить маршрутизатор с новыми
параметрами, или нажмите кнопку Continue (Продолжить), чтобы настроить другие па­раметры.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

63

9.2. SNMP

Протокол SNMP позволяет обмениваться сообщениями между сетевым клиентом и
агентом для удаленного управления сетевыми узлами. Эти сообщения содержат запро­сы для получения и установки переменных, используемых в сетевых узлах для получе­ния статистики, установки параметров и отслеживания сетевых событий. Обмен данны-

ми SNMP может осуществляться по локальной или глобальной сети
Маршрутизатор может создавать SNMP-traps, чтобы выявлять подозрительные ситуа-

ции, и использует строки доступа SNMP для реализации функций безопасности SNMP.

Этот маршрутизатор поддерживает MIB I и MIB II.
Щелкните SNMP для настройки параметров.
В таблице текущего пула доступа можно настроить права доступа.
В таблице пула текущих trap можно настроить trap-узел.
Нажмите кнопку Modify (Изменить), чтобы изменить пул доступа.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

64

Access Right (Права доступа): Deny (Запретить), чтобы запретить любой доступ; Read

(Чтение) для доступа только для чтения; Write (Запись) для возможности чтения и запи­си.

Community (Доступ): служит паролем для доступа. После настройки пула доступа
нажмите OК.

SNMP-trap — это информационное сообщение, отправляемое SNMP-агентом менедже­ру. Нажмите кнопку Modify (Изменить), чтобы изменить пул trap-хостов.

Version (Версия): выберите версию trap-хоста (SNMP v1 или SNMP v2).
IP: введите IP-адрес trap-хоста
Community (Доступ): введите пароль доступа.
Строка доступа настраивается в пуле доступа.
Нажмите кнопку ОК для завершения настройки

В браузере будут отображены настроенные параметры. Проверьте их перед записью в

EPROM.

Нажмите кнопку Restart (Перезапустить), чтобы перезагрузить маршрутизатор с новыми
параметрами, или нажмите кнопку Continue (Продолжить), чтобы настроить другие па­раметры.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

65

9.3. СИНХРОНИЗАЦИЯ ВРЕМЕНИ

Синхронизация времени — это важный элемент для любой компании, использующей
ИТ-систему. Это связано с тем, что у всех таких систем есть часы, являющиеся источни-

ком времени для используемых файлов или операций. Без синхронизации время на этих
системах будет отличаться друг от друга или от правильного времени, а это может при­вести к сбою процессов расписания фильтрация пакетов, компрометации безопасности,

неправильной работе виртуального сервера.
Щелкните Time sync (Синхронизация времени).

SNTP — это аббревиатура Simpe Network Time Protocol (простой сетевой протокол вре­мени), который является адаптацией протокола NTP, используемой для синхронизации
времени компьютеров в Интернете. Протокол SNTP можно использовать как альтерна­тиву реализации NTP.

Для применения SNTP выберите SNTP v4.0. Enable (Включено) Time Server (Сервер

времени): можно использовать любой сервер времени в мире, но рекомендуется приме-

нять сервер, расположенный поблизости от вас Time Zone (Часовой пояс): выберите
правильный часовой пояс.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

66

Нажмите кнопку Finish (Готово) для завершения настройки. В браузере будет отображе­ны настроенные параметры. Проверьте их перед записью в EPROM.

10. УТИЛИТЫ

В этом разделе описана утилита, используемая для получения информации о системе,

загрузки настроек по умолчанию, обновления микропрограммы и перезагрузки устрой­ства.

10.1. СВЕДЕНИЯ О СИСТЕМЕ

Щелкните System Info (Сведения о системе), чтобы изучить информацию о системе. В
браузере отобразятся сведения о системе.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

67

10.2. ИНСТРУМЕНТ НАСТРОЙКИ

Данное средство настройки предоставляет три функции: загрузка настроек по умолча-

нию, восстановление конфигурации и резервное копирование конфигурации.
Щелкните Config Tool (Средство настройки).
Выберите необходимую функцию и нажмите кнопку Finish (Готово).

> Функция Load Factory Default (Загрузить настройки по умолчанию): заводские пара-

метры будут загружены в шлюз.

Примечание. Все параметры будут изменены на заводские настройки. С другой сто-

роны, все настроенные параметры будут утеряны.

> Restore Configuration (Восстановление конфигурации): иногда конфигурация случай­ным образом повреждается. Функция Restore Configuration (Восстановление конфигура-

ции) позволяет легко восстановить резервную копию конфигурации.

Нажмите кнопку Finish (Готово) после выбора функции Restore Configuration (Восстанов-

ление конфигурации).

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

68

10.3. ОБНОВЛЕНИЕ МИКРОПРОГРАММЫ

Вы можете обновить микропрограмму устройства с помощью функции обновления мик-

ропрограммы (Firmware Upgrade). Нажмите кнопку Upgrade (Обновить) для обновления.

Просмотрите файл и нажмите кнопку ОК, чтобы обновить микропрограмму. Система ав-

томатически перезагрузится после завершения.

10.4. ВЫХОД

Чтобы выйти из системы, нажмите кнопку Logout (Выйти).

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

69

10.5. ПЕРЕЗАПУСК

Для перезагрузки маршрутизатора нажмите кнопку Restart (Перезагрузить) в утилите.

Нажмите кнопку Restart (Перезагрузить) для перезагрузки маршрутизатора.

11. СТАТУС

Вы можете отслеживать состояние SHDSL, в том числе получать сведения о режиме,
мощности и скорости передачи, данные о производительности, в том числе соотноше-

ние полезного сигнала к шуму (SNR), данные аттенюации и число CRC-ошибок.
Раздел LAN позволяет узнать MAC-адрес, IP-адрес, маску подсети и таблицу DHCP-

клиентов.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

70

Раздел WAN позволяет узнать сведения об интерфейсе WAN.
Вы можете просмотреть таблицу маршрутизации в разделе ROUTE.

Раздел INTERFACE включает в себя статистическую информацию о локальной и гло-

бальной сети.
Раздел брандмауэра (FIREWALL) позволяет узнать состояние защиты от DoS-атак и

статистику отброшенных пакетов.

12. LAN-TO-LAN СОЕДИНЕНИЕ В РЕЖИМЕ BRIDGE

12.1. СТОРОНА CO

Выберите режим Bridge and SHDSL режим CO Side (Center Office) для настройки режи-

ма моста маршрутизатора, а затем нажмите кнопку Next (Далее).

Параметры локальной сети
Введите IP-адрес: 192.168.0.1
Введите Subnet Mask (маска подсети): 255.255.255.0
Введите Gateway (шлюз): 192.168.0.1
Введите Host Name (имя хоста): SOHO

Параметры WAN1:
Введите VPI (Входной VPI): 0
Введите VCI (Входной VCI): 32

Выберите LLC инкапсуляцию.
На экране отобразятся новые параметры. Проверьте их и нажмите кнопку Restart

(Перезагрузить). Устройство будет перезагружено с новыми параметрами.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

71

12.2. СТОРОНА CPE

Выберите режим Bridge and SHDSL режим CPE Side (Customer Premises Equipment) для

настройки режима моста маршрутизатора, а затем нажмите кнопку Next (Далее).
Выберите режим Bridge and SHDSL режим CPE Side (Customer Premises Equipment) для

настройки режима моста маршрутизатора, а затем нажмите кнопку Next (Далее).

13. ПОДКЛЮЧЕНИЕ LAN-TO-LAN В РЕЖИМЕ МАРШРУТИЗАТОРА

13.1. СТОРОНА СО

Выберите режим ROUTE and SHDSL режим CO Side (Center Office) для настройки, а за­тем нажмите кнопку Next (Далее).

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

72

Введите параметры локальной сети:
IP Address (IP-адрес): 192.168.20.1

Subnet Mask (Маска подсети): 255.255.255.0 Host Name (Имя хоста): SOHO

DHCP Service (Служба DHCP): для доступа к дополнительным параметрам службы

DHCP включите службу DHCP

Введите параметры

WAN: VPI: 0
VCI: 32
AAL5 Encap: LLC
Выберите тип протокола: IPoA, EoA, IPoA+NAT или EoA+NAT

Примечание.
Протоколы, используемые на стороне CO и CPE, должны быть одинаковыми.

Нажмите кнопку Next (Далее) для настройки параметров IP.
Дополнительные сведения о технологии NAT см. в разделе, посвященном NAT и DMZ

IP Address (IP-адрес): 192.168.20.1
Subnet Mask (Маска подсети): 255.255.255.0
Gateway (Шлюз): 192.169.30.2 Нажмите кнопку Next (Далее)

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

73

На экране будут указаны параметры, которые будут записаны в ПЗУ. Проверьте их до

записи в память.

Нажмите кнопку Restart (Перезапустить), чтобы перезагрузить маршрутизатор с новыми

параметрами, или нажмите кнопку Continue (Продолжить), чтобы настроить другие па­раметры.

13.2. СТОРОНА СРЕ

Выберите ROUTE and CPE Side, затем нажмите кнопку Next (Далее).

Введите параметры локальной сети:
IP Address (IP-адрес): 192.168.10.1
Subnet Mask (Маска подсети): 255.255.255.0 Host Name (Имя хоста): SOHO

DHCP Service (Служба DHCP): для доступа к дополнительным параметрам службы

DHCP включите службу DHCP.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

74

Параметр

Значение

Baudrate (Скорость)

9600

Data Bits (Бит данных)

8

Parity Check (Проверка четности)

Нет

Stop Bits

1

Flow-control (Контроль потока)

Нет

Введите параметры WAN:

VPI: 0
VCI: 32

AAL5 Encap: LLC
Выберите тип протокола: IPoA, EoA, IPoA+NAT или EoA+ NAT

Примечание. Протоколы, используемые на стороне CO и CPE, должны быть
одинаковыми.

Нажмите кнопку Next (Далее) для настройки параметров IP. Дополнительные сведения о
технологии NAT см. в разделе, посвященном NAT и DMZ.

IP Address (IP-адрес): 192.168.30.2

Subnet Mask (Маска подсети): 255.255.255.0 Gateway (Шлюз): 192.169.30.1 Нажмите

кнопку Next (Далее).

На экране будут указаны параметры, которые будут записаны в ПЗУ. Проверьте их до

записи в память.

Нажмите кнопку Restart (Перезапустить), чтобы перезагрузить маршрутизатор с новыми
параметрами, или нажмите кнопку Continue (Продолжить), чтобы настроить другие

параметры.

14. НАСТРОЙКА ЧЕРЕЗ ПОСЛЕДОВАТЕЛЬНУЮ КОНСОЛЬ ИЛИ
TELNET С ПОМОЩЬЮ ИНТЕРФЕЙСА НА ОСНОВЕ МЕНЮ

14.1. ПОСЛЕДОВАТЕЛЬНАЯ КОНСОЛЬ

Проверьте подключение кабеля RS-232 от вашего компьютера к последовательному

порту маршрутизатора. Запустите программу терминального доступа с эмуляцией

VT100. Настройте последовательный канал, используя следующие значения.

Нажимайте клавишу ПРОБЕЛ, пока не появится экран входа в систему. После этого

можно подключиться к маршрутизатору.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

75

Примечание. Необходимо нажимать клавишу ПРОБЕЛ, другие клавиши не работают.

User (Пользователь):admin Password (Пароль): admin

Примечание. Имя пользователя и пароль по умолчанию — admin.

14.2. TELNET

Убедитесь, что для подключения компьютера к маршрутизатору используется исправ-

ный Ethernet-кабель. Индикатор LAN LNK на передней панели будет гореть при приме-

нении исправного кабеля. Запустите клиент Telnet с эмуляцией VT100 и подключитесь к

IP-адресу маршрутизатора для управления. Дождитесь появления окна входа в систему.
После этого можно подключиться к маршрутизатору.

User (Пользователь): admin
Password (Пароль): admin

Примечание. IP-адрес маршрутизатора по
умолчанию 192.168.0.1.

14.3. ИНТЕРФЕЙС

Маршрутизатор реализует два интерфейса для управления с помощью консоли и прото­кола Telnet: интерфейс командной строки (CLI) и интерфейс на основе меню. Режим CLI
предоставляет пользователям простой интерфейс, который подходит для работы со
скриптами. Интерфейс на основе меню более удобен для выполнения операций общего
назначения. Синтаксис команд CLI совпадает с интерфейсом меню. Единственное раз­личие состоит в том, что интерфейс на основе меню показывает все доступные коман-

ды. Вам не нужно запоминать синтаксис и тратить время на ввод каждой команды.
На следующем рисунке показан пример интерфейса на основе меню. Вы можете пере-

мещаться вверх/вниз в меню с помощью клавиш I/K, выбирать команду с помощью кла­виши L и возвращаться на более высокий уровень меню с помощью клавиши J. Напри­мер, чтобы отобразить сведения о системе, простой войдите в систему маршрутизатора,
переместите курсор, дважды нажмите K и выберите команду show с помощью клавиши
L. Откроется подменю, выберите в нем команду system, после чего система отобразит

общие сведения

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

76

Команда

Описание

<ip>

Требуется заключить элемент в скобки. Если эле­мент представлен строчными буквами, то он пред­сталяет собой объект со специальным форматом.

Например, <ip> может быть 192.168.0.3.

<Route|Bridge>

Два или более элементов, заключенные в скобки и
разделенные вертикальными полосами, означают,
что вы должны выбрать один конкретный элемент.
Если элемент представлен строчными буквами и
жирным шрифтом с прописной заглавной, он явлется
параметром комманды. Например, Route является

командным параметром в <Route|Bridge>.

[1-1999]

Элемент, заключенный в скобки, является дополни-

тельным.

[1~65534|-t]

Два или более элементов, заключенные в скобки и
разделенные вертикальными полосами, означают,
что вы можете выбрать либо один конкретный эле-

мент, либо ни одного.

Keystroke

Описание

[ВВЕРХ] или I

Переместиться на поле выше в меню того же уровня.

[ВНИЗ] или K

Переместиться на поле ниже в меню того же уровня.

[ВЛЕВО] или J

Вернуться в предыдущее меню.

Переместить в подменю.

[ВВОД]

Переместить в подменю.

[TAB]

Выбрать другие параметры.

Ctrl + C

Выход из настройки элемента.

Ctrl + Q

Вызов справки

14.4. ОРГАНИЗАЦИОННАЯ СТРУКТУРА

По вертикали окно разделено на четыре части:

1. Имя продукта

2. Поле меню: в этом поле отображается дерево меню. Символ >> указывает положе-
ние курсора.

3. Поле настройки: в этом поле задаются параметры. Поле < parameters > показывает
параметры, которые можно выбрать, а < more...> обозначает наличие подменю.

4. Команда для справки.

В следующей таблице показаны параметры в скобках.

14.5. КОМАНДЫ ИНТЕРФЕЙСА НА ОСНОВЕ МЕНЮ

Перед изменением конфигурации ознакомьтесь со списком операций в следующей таб-

лице. Этот список будет показан в окне ниже

14.6. ДЕРЕВО МЕНЮ

Дерево меню показано на следующих рисунках. Все команды настройки размещены в
подкаталогах параметра Enable (Включено) и защищены паролем администратора. С
другой стороны, несанкционированный пользователь не может изменить настройки, но

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

77

может просмотреть состояние и конфигурацию маршрутизатора и использовать команду

ping для проверки работы маршрутизатора.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

78

Комманда

Описание

enable

Изменение привилегии команды. При входе с помощью консоли или
Telnet маршрутизатор по умолчанию предоставляет вам права только
для чтения. Чтобы изменить конфигурацию и записать изменения в
ПЗУ, необходимо работать в режиме enable.

setup

Для настройки системы используется команда setup.

status

Просмотр состояния устройства.

show

Отображение сведений о системе и конфигурации устройства.

write

Обновление конфигурации флэш-памяти. После завершения
настройки обязательно запишите новую конфигурацию в ПЗУс помо­щью команды write и перезагрузите систему иначе изменения не
вступят в силу.

reboot

Сброс и перезагрузка системы. После завершения настройки обяза­тельно запишите новую конфигурацию в ПЗУ и перезагрузите систему
с помощью команды reboot или изменения не вступят в силу.

ping

Команда проверки связи.

admin

Эта команда позволяет настроить функции управления.

utility

Обновление программного обеспечения, резервное копирование и
восстановление конфигурации выполняются с помощью команды

utility.

exit

Выход из системы

14.7. НАСТРОЙКА

Для настройки маршрутизатора переместите курсор (>>) к элементу Enable (Включить)
и нажмите ВВОД. После отображения окна введите пароль администратора. Пароль
администратора по умолчанию: root. Пароль будет отображаться символами звездочки
(*) для защиты системы.

Command (Команда): enable <CR>

Message (Сообщение): Please input the following information (Введите следующую инфор­мацию).

Supervisor password (Пароль администратора): ****

В этом меню можно настроить функции управления, обновить программное обеспече­ние, создать резервную копию конфигурации системы и восстановить ее с помощью
утилит. Для изменения конфигурации ее нужно записать в EPROM и перезагрузить

маршрутизатор с новыми настройками.
На экране появится следующая информация:

enable Настройка командных привилегий
setup Настройка системы
status Показать текущее состояние системы
show Просмотреть конфигурацию системы

write Обновить конфигурацию флеш-памяти

reboot Перезагрузка системы
ping Команда PING
admin Управление функциями установки
utility Утилита обновления TFTP

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

79

Команда

Описание

shdsl

Состояние SHDSL содержит сведения о скорости передачи данных,
соотношении полезного сигнала к шуму (SNR), аттенюации мощности
передачи и числе CRC-ошибок удаленной стороны. Устройство полу­чает доступ к информации об удаленной стороне по каналу EOC (em-

bedded operation channel).

wan

Состояние WAN содержит сведения о настроенных PVC-соединениях.

route

Команда route позволяет увидеть таблицу маршрутизации.

interface

Команда interface позволяет отобразить статистическое состоя­ние интерфейса WAN и локальной сети.

firewall

Эта команда отображает текущее и прошлое состояние брандмауэра.

Команда

Описание

system

Команда system отображает общую информацию о системе.

config

Команда config отображает фактические сведения о конфигурации.

script

Команда script отображает информацию о конфигурации.

14.8. СТАТУС

Вы можете просмотреть состояние SHDSL, WAN, таблицу маршрутизации (ROUTE) и
состояние интерфейсов (INTERFACE) с помощью команды status.

Переместите курсор (>>) к команде status и нажмите ВВОД.

Show SHDSL status (Показать состояние SHDSL)

wan Show WAN interface status (Показать состояние интерфейса WAN)

route Show routing table (Показать таблицу маршрутизации)
interface Show interface statistics status (Показать состояние статистики интерфейс)
firewall Show firewall status (Показать состояние брандмауэр

14.9. КОМАНДА SHOW

Команда show позволяет просмотреть сведения о системе и конфигурации.
Переместите курсор (>>) к команде show и нажмите ВВОД.

>> system Show general information (Показать общие сведения)

config Show all configuration (Показать всю конфигурацию)
script Show all configuration in command script (Показать всю конфигурацию в
командном скрипте)

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

80

14.10. КОМАНДА WRITE

Для изменения конфигурации ее нужно записать в EPROM с помощью команды write и
перезагрузить маршрутизатор с новыми настройками.

Переместите курсор (>>) к команде reboot и нажмите ВВОД.

Command (Команда): write <CR>
Message (Сообщение): Please input the following information (Введите следующую инфор-
мацию).
Are you sure? (Вы уверены?) (y/n): y

14.11. КОМАНДА REBOOT

Используйте команду reboot для перезагрузки маршрутизатора. Переместите курсор
(>>) к команде reboot и нажмите ВВОД. Command (Команда): reboot <CR>

Message (Сообщение): Please input the following information (Введите следующую инфор­мацию).

Do you want to reboot? (Выполнить перезагрузку?) (y/n): y

14.12. PING (ПРОВЕРКА СВЯЗИ)

Команда ping используется для проверки связи маршрутизатора. Переместите курсор
(>>) к команде ping и нажмите ВВОД.

Command (Команда): ping <p> [1~65534|-t] [1-1999]
Message (Сообщение): Please input the following information (Введите следующую ин-

формацию).
IP address <IP> : 10.0.0.1

Number of ping request packets to send (TAB select) (Число отправляемых пакетов ping­запросов, выбор с помощью клавиши TAB): -t
Data size (Размер данных) [1-1999]: 32

Существует 3 типа пакетов ping-запроса: default, 1-65534 и -t. При использовании пара­метра default отправляются 4 пакета, а параметр -t отправляет пакеты постоянно до
нажатия сочетания клавиш Ctrl+C.

14.13. АДМИНИСТРИРОВАНИЕ

Вы можете изменить профиль пользователя, настройки доступа Telnet, параметры
SNMP, сведения об администраторе и протоколе SNTP в меню admin. Для этого введи­те: enable admin.

Для настройки параметров переместите курсор (>>) к элементу admin и нажмите ВВОД.

>> user Manage user profile (Управление профилем пользователя)
security Setup system security (Настройка безопасности системы)
snmp Configure SNMP parameter (Настройка параметров SNMP)
passwd Change supervisor password (Изменить пароль администратора)
id Change supervisor ID (Изменить идентификатор администратора)

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

81

sntp Configure time synchronization (Настроить синхронизацию по времени)

14.13.1. ПРОФИЛЬ ПОЛЬЗОВАТЕЛЯ

Вы можете использовать команду user для очистки, изменения и отображения профиля
пользователя. Можно настроить доступ к маршрутизатору через порт консоли или Telnet
для пяти пользователей в таблице профилей пользователей. Однако пользователи с
паролем администратора могут изменить конфигурацию маршрутизатора. Переместите
курсор (>>) к команде user и нажмите ВВОД.

>> clear Clear user profile (Очистить профиль пользователя)
modify Modify the user profile (Изменить профиль пользователя)
list List the user profile (Показать профиль пользователя)

Вы можете удалить пользователя по номеру с помощью команды clear. Если вы не
помните номер пользователя, вы можете узнать его с помощью команды Iist. Команда
modify используется для изменения сведений о старом пользователе и добавлении но­вых пользователей.

Чтобы изменить или добавить пользователя, переместите курсор к команде modify и
нажмите ВВОД.

Command (Команда): admin user modify <1-5> <more...>
Message (Сообщение): Please input the following information (Введите следующую инфор-

мацию).
Legal access user profile number (Номер допустимого профиля пользователя для досту-

па) <1-5> : 2
На экране появится следующая информация.

>> Attrib Ul mode
Profile User name and password (Имя пользователя и пароль)

Для настройки устройства используется два режима: командный режим и меню. В этом
руководстве командный режим не описывается.

14.13.2. SECURITY (БЕЗОПАСНОСТЬ)

Команда security позволяет настроить шестнадцать допустимых IP-адресов для доступа
через Telnet и номер порта Telnet.
Переместите курсор (>>) к команде security и нажмите ВВОД. Допустимый IP-адрес по
умолчанию 0.0.0.0. Это означает, что ограничения на IP-адреса для доступа к маршру­тизатору через Telnet не накладываются.

>> port Configure telent TCP port (Настройка TCP-порта Telnet)
ip_pool Legal address IP address pool (Допустимый пул IP-адресов)
list Show security profile (Показать профиль безопасности)

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

82

14.13.3. SNMP

SNMP — это протокол, не только для управления сетью, но и для мониторинга сетевых
устройств и их работы.

Маршрутизатор может создавать SNMP-trap, чтобы определять подозрительные ситуа-

ции, и использовать строки доступа SNMP для реализации функций безопасности

SNMP. Этот маршрутизатор поддерживает MIB I и MIB II.
Переместите курсор (>>) к команде snmp и нажмите ВВОД.

» community Configure community parameter (Настроить параметры доступа)

trap Configure trap host parameter (Настроить параметры trap-хоста)

В системе можно настроить 5 записей доступа SNMP. Переместите курсор к команде

community и нажмите ВВОД.
Command (Команда): admin snmp community <1-5> <more...>
Message (Сообщение): Please input the following information

(Введите следующую информацию).
Community entry number (Номер строки доступа) <1-5> : 2

На экране появится следующая информация.
edit Edit community entry (Изменить строку доступа)

list Show community configuration (Показать конфигурацию строки доступа)

В системе можно настроить 5 SNMP-trap. Переместите курсор к команде trap и нажмите
ВВОД.

Command (Команда): admin snmp trap <1-5> <more...>
Message (Сообщение): Please input the following infor-

mation (Введите следующую информацию).
Trap host entry number (Номер trap-хоста) <1-5> : 2

На экране появится следующая информация
>> edit Edit trap host parameter (Изменить параметр trap-хоста)
List Show trap configuration (Показать конфигурацию trap

14.13.4. ПАРОЛЬ И ИДЕНТИФИКАТОР АДМИНИСТРАТОРА

Пароль и логин администратора — это последние, но самые важные параметры без-

опасности. Пользователи, получающие доступ к маршрутизатору через браузер, должны
указать идентификатор и пароль для настройки маршрутизатора, а пользователи, полу­чающие доступ к маршрутизатору с помощью Telnet или консоли, должны указать па­роль. Рекомендуется изменить идентификатор и пароль после первоначальной настрой­ки и сохранить их. При следующем доступе к маршрутизатору необходимо использовать

новый пароль.

Command (Команда): admin passwd <pass_conf>

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

83

Message (Сообщение): Please input the following information (Введите следующую инфор-

мацию)
Input old Supervisor password (Введите старый пароль администратора):
Input new Supervisor password (Введите новый пароль администратора):

Re-type Supervisor password (Подтвердите пароль администратора).
Command (Команда): admin id <pass_conf>
Message (Сообщение): Please input the following information (Введите следующую инфор-

мацию).

Legal user name (Enter for default) (Допустимое имя пользователя, нажмите ВВОД для
использования имени по умолчанию) <root> : test

14.13.5. SNTP

Синхронизация времени — это важный элемент для любой компании, использующей
ИТ-систему. Это связано с тем, что у всех таких систем есть часы, являющиеся источни-

ком времени для используемых файлов или операций. Без синхронизации время на этих

системах будет отличаться друг от друга или от правильного времени, а это может при-

вести к сбою процессов расписания фильтрации пакетов, компрометации безопасности,
неправильной работе виртуального сервера и записи неверных данных в системный

журнал.

Существует два метода синхронизации времени: синхронизация с компьютером или
применением протокола SNTPv4. В первом варианте время маршрутизатора будет син­хронизироваться с компьютером. Если выбран протокол SNTPv4, маршрутизатор будет

использовать его для синхронизации сервер времени. Для синхронизации с сервером по

протоколу SNTP v4 необходимо задать параметры service, time_server и time_zone. При

синхронизации с компьютером настройка этих параметров не требуется.

настройки синхронизации времени с использованием протокола SNTP v4 выполните

следующие действия.
Переместите курсор к команде method и нажмите ВВОД.

Command (Команда): admin sntp method <SNTPv4|SyncWithPC> Message (Сообще-

ние): Please input the following information (Введите следующую информацию).
SYNC method (Enter for default) (Метод синхронизации, нажмите ВВОД для использова-

ния параметров по умолчанию) <SyncWithPC> : SNTPv4
Переместите курсор к команде service и нажмите ВВОД.

Command (Команда): admin sntp service <Disable|Enable>
Message (Сообщение): Please input the following information (Введите сле-

дующую информацию).
Active SNTP v4.0 service (Tab Select) (Активная служба SNTP v4.0, выбор с помощью

клавиши TAB) <Enabe>: Enable

Переместите курсор к time_server1 и нажмите ВВОД.

Command (Команда): admin sntp time_server1 <string>

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

84

Message (Сообщение): Please input the following information (Введите следующую ин-

формацию).

Time server address(Enter for default) (Адрес сервера времени, нажмите ВВОД для ис-

пользования параметра по умолчанию) <ntp-2.vt.edu>: ntp-2.vt.edu
В системе можно настроить три сервера времени.

Переместите курсор к update_rate и нажмите ВВОД.

Command (Команда): admin sntp update_rate <10-268435455>
Message (Сообщение): Please input the following information (Введите следующую ин-

формацию).

Update period (secs) (Enter for default) (Период обновления в секундах, нажмите ВВОД
для использования параметра по умолчанию): 86400

Переместите курсор к time_zone и укажите, в каком часовом поясе расположен маршру-

тизатор. Самый простой способ узнать часовой пояс — посмотреть на часы вашего ком­пьютера. Дважды щелкните часы в правом углу экрана и проверьте часовой пояс.

Command (Команда): admin sntp time_zone <-12-12>
Message (Сообщение): Please input the following information (Введите следующую ин-

формацию).
GTM time zone offset (hours) (Enter for default) (Часовой пояс, нажмите ВВОД для ис-

пользования параметра по умолчанию): -8
Переместите курсор к list и проверьте параметры.

14.14. УТИЛИТА

В программное обеспечение модема встроены три утилиты: upgrade (обновление ПО),
backup (резервное копирование конфигурации) и restore (восстановление конфигура­ции). Вы можете обновить микропрограммное обеспечение с помощью средств обнов­ления TFTP, создать резервную копию конфигурации с помощью средства резервного
копирования TFTP и восстановить конфигурацию, используя средство восстановления

TFTP. Для обновления будет доступен TFTP-сервер с новым микропрограммным обес­печением, но для резервного копирования и восстановления требуется собственный
TFTP-сервер.

Переместите курсор (>>) к команде utility и нажмите ВВОД.
» upgrade Upgrade main software (Обновить основное программное обеспечение)

backup Backup system configuration (Резервное копирование конфигурации)
Restore Restore system configuration (Восстановить конфигурацию системы)

14.15. ВЫХОД

Если вы хотите выйти из системы без сохранения, используйте команду exit.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

85

» mode

Switch system operation mode (Изменить режим работы системы)

shdsl

Configure SHDSL parameters (Настроить параметры SHDSL)

wan

Configure WAN interface profile (Настроить профиль интерфейса
WAN)

bridge

Configure transparent bridging (Настроить прозрачный мост)

van

Configure virtual LAN parameters (Настроить параметры виртуальной
ЛВС)

route

Configure routing parameters (Настроить параметры маршрутзации)

Ian

Configure LAN interface profile (Настроить профиль интерфейса ЛВС)

ip_share

Configure NAT/PAT parameters (Настроить параметры NAT/PAT)

firewall

Configure Firewall parameters (Настроить параметры брандмауэра)

dhcp

Configure DHCP parameters (Настроить параметры DHCP)

dns_proxy

Configure DNS proxy parameters (Настроить параметры прокси­сервера DNS)

hostname

Configure local host name (Настроить локальное имя хоста)

default

Restore factory default setting (Восстановить настройки по умолча­нию)

» mode

Configure SHDSL mode (Настроить режим SHDSL)

""""Link

Configure SHDSL link (Настроить канал SHDSL)

n*64

Configure SHDSL data rate (Настроить скорость передачи данных

SHDSL)

type

Configure SHDSL annex type (Настроить тип модуляции SHDSL)

clear

Clear current CRC error count (Очистить текущее число CRC­ошибок)

margin

Configure SHDSL SNR margin (Настроить соотношение полезного
сигнала к шуму SHDSL)

14.16. SETUP (НАСТРОЙКА)

Все параметры настройки расположены в следующих подкаталогах меню setup. Пере-

местите курсор (>>) к setup и нажмите ВВОД.

14.16.1. MODE (РЕЖИМ)

Устройство может работать в режиме маршрутизации или режиме моста. По умолчанию

используется режим маршрутизации. Вы можете изменить режим с помощью команды
mode. Переместите курсор (>>) к команде mode и нажмите ВВОД.

Command (Команда): setup mode <Route|Bridge>
Message (Сообщение): Please input the following information (Введите следующую ин-

формацию).

System operation mode (TAB select) (Режим работы системы, выбор с помощью

TAB)<Route>: Route

14.16.2. SHDSL

Параметры SHDSL можно настроить с помощью команды shdsl. Переместите курсор
(>>) к команде shdsl и нажмите ВВОД.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

86

protocol address vpi_vci encap qos isp

protocol address vpi_vci encap qos isp

ip_type list

ip_type list

Протокол типа соединения

Протокол типа соединения

IP-адрес и маска подсети

IP-адрес и маска подсети

Конфигурация значений VPI/VCI

Конфигурация значений VPI/VCI

Конфигурация типа инкапсуляции

Конфигурация типа инкапсуляции

Конфигурация QoS

Конфигурация QoS

Доступно два типа режима SHDSL: STU-R и STU-C. STU-R обозначает терминал цен­трального офиса (CO), а STU-C — оборудование на территории клиента (CPE).

Тип канала — 2- или 4-проводной режим в зависимости от модели устройства. 4­проводное устройство может работать в 2-проводном режиме.

Скорость передачи данных можно задать как число, кратное 64 кбитс/с, где n имеет зна-

чение от 0 до 32. Если задать n как 0, устройство будет работать в адаптивном режиме.
Существует два типа модуляции SHDSL: Annex A и Annex B.
Команда clear сбрасывает счетчик CRC-ошибок.
В общем случае менять параметр SNR, имеющий значение от 0 до 10, не нужно. SNR —

это показатель линии связи. Фактический показатель SNR можно увидеть в поле
STATUS SHDSL (Состояние SHDSL). Чем больше значение SNR, тем лучше связь. Если

указать для SNR значение 2, SHDSL-соединение будет отключено и восстановлено, ко-

гда значение SNR будет меньше 2.С другой стороны, устройство сократит скорость пе-

редачи данных и восстановит соединение для обеспечения лучшей связи.

14.16.3. WAN

Маршрутизатор поддерживает 8 PVC (частных виртуальных соединений), следователь-

но, вы можете настроить восем глобальных сетей (WAN1 - WAN8). Переместите курсор
(>>) к wan и нажмите ВВОД. Для настройки WAN1 введите 1.

Command (Команда): setup wan <1~8>
Message (Сообщение): Please input the following information (Введите следующую инфор-
мацию).
Interface number (Номер интерфейса) <1~8>: 1

Доступно четыре типа протокола: IPoA, EoA, PPPoA и PPPoE.
При использовании динамического IP-адреса протоколов PPPoA и PPPoE задавать IP-

адрес и маску подсети не нужно.
Поставщик интернет-услуг предоставляет уникальные значения VPI и VCI для подклю-

чения к Интернету. VIP может иметь значение от 0 до 255, а VCI — от 0 до 65535.

Доступно два типа инкапсуляции: VC-Mux и LLC.

Качество обслуживания виртуального соединения (VC QoS) можно настроить с помо-

щью команды qos. Устройство поддерживает уровни UBR, CBR, VBR-rt и VBR-nrt. Пико-

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

87

» class

Configure QoS class (Настройка класса качества обслуживания)

pcr

Configure peak cell rate (kbps) (Настройка пиковой скорости пере-
дачи данных, кбит/с)

scr

Configure sustainable cell rate (kbps) (Настройка поддерживаемой
скорости передачи данных, кбит/с)

mbs

Configure max. burst size (cell) (Настройка макс. размера переда-

ваемого трафика)

» class

Configure QoS class (Настройка класса качества обслуживания)

pcr

Configure peak cell rate (kbps) (Настройка пиковой скорости пере­дачи данных, кбит/с)

add

Add static MAC entry (Добавить статический MAC)

delete

Delete static MAC entry (Удалить статический MAC)

modify

Modify static MAC entry (Изменить статический MAC)

list

Show static bridging table (Показать таблицу статических мостов

mac

Configure MAC address Configure LAN

lan_port

interface bridging type Configure WAN1

wan1_port

interface bridging type Configure WAN2

wan2_port

interface bridging type Configure WAN3

вая скорость передачи данных может иметь значение от 64 до 2400 кбит/с. Переместите

курсор к команде qos и нажмите ВВОД.

Команда isp позволяет настроить имя пользователя, пароль и время простоя учетной
записи. Время простоя может иметь значение от 0 до 300 минут.

Большинство поставщиков интернет-услуг используют динамические IP-адреса для
PPP-соединений, но некоторые используют статические IP-адреса. Настройте тип IP­адреса (динамический или фиксированный) с помощью команды ip_type.

Команда list позволяет просмотреть настройки интерфейса WAN.

14.16.4. BRIDGE (МОСТ)

Параметры моста можно задать с помощью команды bridge. Если устройство настроено
для работы в режиме маршрутизатора, настраивать параметры моста не требуется. Пе-

реместите курсор (>>) к команде bridge и нажмите ВВОД.

IP-адрес шлюза по умолчанию можно задать с помощью команды gateway.

Команда static позволяет настроить до 20 наборов статических мостов. После входа в

меню static на экране появится следующая информация:

После входа в меню add на экране появится следующая информация:

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

88

wan3_port

interface bridging type Configure WAN4

wan4_port

interface bridging type Configure WAN5

wan5_port

interface bridging type Configure WAN6

wan6_port

interface bridging type Configure WAN7

wan7_port

interface bridging type Configure WAN8

wan8_port

interface bridging type Show static

list

bridging table

mode

Trigger virtual LAN function (Включить функцию VLAN)

modify

Modify virtual LAN rule (Изменить правило VLAN)

pvid

Modify port default ID (Изменить ИД порта по умолчанию)

link_mode

Modify port link type (Изменить тип канала порта)

list

Show VLAN configuration (Показать конфигурацию VLAN)

14.16.5. VLAN

Виртуальная локальная сеть (VLAN) — это группа устройств в одной или нескольких ло-

кальных сетях, настроенных так, что они могут взаимодействовать, как если бы они бы­ли подключены к одному каналу, хотя в реальности они размещены в разных сегментах
локальных сетей. Так как сети VLAN основаны на логических, а не физических соедине-

ниях, они чрезвычайно гибкие.

Параметры VLAN можно задать с помощью команды vlan. Маршрутизатор поддерживает

реализацию VLAN-к-PVC только для режима моста, т.е. в этом случае VLAN распро-

страняется на стороны CO и CPE, при этом маршрутизации 3 уровня нет. Устройство

поддерживает до 8 активных сетей VLAN с общим обучающимся VLAN-мостом (SVL) из
4096 возможных VLAN, определенных в стандарте IEEE 802.1Q.

Переместите курсор (>>) к команде vlan и нажмите ВВОД.

Чтобы включить функцию VLAN, переместите курсор (>>) к элементу mode и нажмите
ВВОД. Устройство поддерживает два типа VLAN: 802.11q и VLAN на основе портов.
Стандарт IEEE 802.1Q определяет характеристику мостов VLAN, которые поддерживают
создание, использование топологий VLAN и управление ими в инфраструктуре локаль-

ных сетей, соединенных мостами. VLAN на основе портов — это виртуальные сети, в ко­торых решение о пересылке пакетов зависит от конечного MAC-адреса и связанного
порта.

14.16.6. 802.11Q VLAN

Выполните следующие действия для настройки виртуальной сети по стандарту 802.11q.
Command (Команда): setup vlan active <Disable|8021Q|Port>
Message (Сообщение): Please input the following information (Введите следующую инфор-

мацию).

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

89

Trigger VLAN function (Tab select) (Включить функцию VLAN, выбор с помощью TAB)
<Disable>: 8021Q

Чтобы изменить правило VLAN, переместите курсор (>>) к modify и нажмите ВВОД.
Command (Команда): setup vlan modify <1~8> <1~4094> <string>
Message (Сообщение): Please input the following information (Введите следующую инфор-

мацию).
Rule entry index (Индекс записи правила) <1~8>: 1
VLAN ID (Enter for default) (VLAN ID, нажмите ВВОД для использования параметров по

умолчанию)<1>: 10
VLAN port status (Enter for default) (Состояние порта VLAN, нажмите ВВОД для использо-

вания параметров по умолчанию): 11001
Для всех локальных сетей VLAN ID — это уникальное число от 1 до 4095.

Состояние порта VLAN — это 12-разрядное двоичное число, 1 бит которого обозначает

соотношение порта VLAN, а 4 и 8 старших бита представляют порты локальной и гло­бальной сети соответственно. Например: показанные выше настройки означают, что
порт 20 VID включает в себя LAN1, LAN2 и WAN. Порты являются тегированными эле-

ментами. Используйте команду PVID для перевода порта в нетегированный режим.
Чтобы назначить PVID (VID порта), переместите курсор (>>) к PVID и нажмите ВВОД.

Индексы порта 1-4 представляют LAN1-LAN4 соответственно, а индексы 5-12 представ­ляют WAN1-WAN8. Значение VID — это группа, которой назначается PVID порта. PVID
— виртуальный идентификатор порта.

Command (Команда): setup van pvid <1~12> <1~4094>
Message (Сообщение): Please input the following information (Введите следующую ин-

формацию).
Port index (Индекс порта)<1~12>: 1

VID Value (Enter for default) (Значение VID, нажмите ВВОД для использования парамет-

ров по умолчанию) <10>: 10
Чтобы изменить тип канала порта, переместите курсор (>>) к mode и нажмите ВВОД.

Существует два типа каналов: канал доступа и магистральный канал. Магистральный
канал отправляет тегированные пакеты из порта, а канал доступа отправляет нетегиро-

ванные пакеты из порта. Порты 1-4 представляют LAN1-LAN4 соответственно. В зави-

симости от режима работы устройства тип канала порта WAN определяется автомати­чески. Если устройство работает в режиме моста, типом канала WAN будет магистраль-

ный канал, а в режиме маршрутизатора — канал доступа.

Command (Команда): setup van link_mode <1~12> <Access|Trunk>
Message (Сообщение): Please input the following information (Введите следующую ин-

формацию).
Port index (Индекс порта)<1~12>: 1

Port link type (Tab select) (Тип канала порта, выбор с помощью TAB) <Trunk>: Access

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

90

static

Configure static routing table (Настроить статическую таблицу маршру­тизации)

r i p

Configure RIP tool (Настройка с помощью опции RIP
add

Add static route entry (Добавить запись статического маршрута)

delete

Delete static route entry (Удалить запись статического маршрута)

list

Show static routing table (Показать статическую таблицу маршрутизации

generic

Configure operation and auto summery mode (Настройка режима работы
и автоотчета)

Ian

Configure LAN interface RIP parameters (Настроить параметры RIP ин-
терфейса ЛВС)

wan

Configure WAN interface RIP parameters (Настроить параметры RIP ин-
терфейса WAN)

list

Show RIP configuration (Показать конфигурацию RIP)

Для просмотра таблицы VLAN, переместите курсор (>>) к элементу list и нажмите ВВОД.

14.16.7. ROUTE

Параметры маршрутизации можно задать с помощью команды route. Если устройство
настроено для работы в режиме моста, настраивать параметры маршрутизации не тре-

буется. Переместите курсор (>>) к команде route и нажмите ВВОД.

Если маршрутизатор подключен к нескольким сетям, может потребоваться настроить

между ними статический маршрут. Статический маршрут — это заранее определенный

путь, по которому должны следовать сетевые данные, чтобы достичь определенного уз-

ла или заданной сети.

С помощью динамической маршрутизации устройство может автоматически адаптиро-

ваться к физическим изменениям сетевой топологии. Кабель-модем или DSL-

маршрутизатор/брандмауэр с помощью протокола RIP определяет маршрут сетевых па­кетов на основе самого маленького числа переходов между источником и пунктом
назначения. Протокол RIP регулярно транслирует информацию о маршруте другим

маршрутизаторам сети.

Команда static позволяет настроить до 20 наборов статических маршрутов. После входа

в меню static на экране появится следующая информация:

Команда add позволяет добавить 20 наборов записей статических маршрутов. Введите
IP-адрес, маску подсети и шлюз статического маршрута.

Вы можете удалить данные статического маршрута с помощью команды delete.
Команда list позволяет просмотреть запись статического маршрута.
Для настройки протокола RIP можно использовать команду rip. Переместите курсор (>>)

к команде rip и нажмите ВВОД.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

91

attrib

Operation, authentication and Poison reverse mode (Режим работы, про­верки подлинности и блокировки неверного маршрута)

version

RIP protocol version (Версия протокола RIP)

authe

Authentication code (Код проверки подлинности)

Команда generic позволяет настроить параметры режима RIP и режима автоотчета.

Если в локальной сети есть маршрутизаторы, параметры RIP можно задать с помощью

команды Ian.
Устройство поддерживает 8 PVC-соединений, параметры RIP каждой сети WAN можно

настроить с помощью команды wan. Переместите курсор (>>) к wan и нажмите ВВОД.
Command (Команда): setup route rip wan <1~8> <more...>
Message (Сообщение): Please input the following information (Введите следующую ин-

формацию).
Active interface number (Номер активного интерфейса) <1~8>: 1
На экране появится следующая информация:

Команда Attrib позволяет настроить режим RIP, тип проверки подлинности и режим бло­кировки неверных маршрутов.

Команда Version позволяет указать версию протокола RIP.
С помощью команды Authe можно настроить код проверки подлинности.

Команда list позволяет просмотреть настройки протокола RIP

14.16.8. ЛОКАЛЬНАЯ СЕТЬ

Вы можете задать такие параметры интерфейса локальной сети, как IP-адрес, маска
подсети и тип сети NAT.

» address LAN IP address and subnet mask (IP-адрес и маска подсети)
attrib NAT network type (Тип сети NAT).

14.16.9. ОБЩИЕ IP-АДРЕСА

В меню ip_share можно настроить трансляцию сетевых адресов (NAT), трансляцию ад-

ресов портов (PAT) и параметры демилитаризованной зоны. Переместите курсор (>>) к

команде ip_share и нажмите ВВОД.

nat Configure network address translation (Настроить трансляцию сетевых адресов)
pat Configure port address translation (Настроить трансляцию адресов портов)
dmz Configure DMZ host function (Настроить функцию хоста DMZ)

NAT (трансляция сетевых адресов) — это технология, позволяющая транслировать IP­адрес, используемый в одной сети, в другой IP-адрес, известный в другой сети. Одна

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

92

range

Изменение диапазона виртуальных IP-адресов

delete

Удаление диапазона виртуальных IP-адресов

list

Показать диапазона виртуальных IP-адресов

range

Edit Virtual IP address pool (Изменить диапазон виртуальных IP­адресов)

interface

Bind address pool to specific interface (Привязать диапазон адресов к

интерфейсу)

сеть обозначена как внутренняя, а другая как внешняя. Обычно устройство сопоставля-

ет адреса внутренней сети с одним или несколькими глобальными внешними IP­адресами и преобразует глобальные IP-адреса входящих пакетов в локальные адреса.

Это гарантирует безопасность данных, так как каждый входящий или исходящий запрос
должен пройти процесс трансляции. Также это позволяет оценить запрос или проверить
его подлинность, а также сравнить с предыдущим запросом. NAT также сохраняет число

глобальных IP-адресов, необходимых оператору, и позволяет устройству использовать
один IP-адрес для связи с Интернетом.

DMZ (демилитаризованная зона) — это компьютер или небольшая сеть, вставленная как

нейтральная зона между частной сетью компании и внешней открытой сетью. Она не
позволяет пользователям получать прямой доступ к серверу с частными данными ком-

пании.

14.16.10. NAT

Параметры NAT можно настроить в меню nat.
» virtual Virtual IP address pool (Диапазон виртуальных IP-адресов)

global Global IP address pool (Глобальный диапазон IP-адресов)
fixed Fixed IP address mapping (Сопоставление фиксированных IP-адресов)

Меню virtual содержит элемент range с виртуальными IP-адресами, команду delete для
удаления виртуальных адресов и команду show для отображения виртуальных адресов.

Команда range позволяет создать 5 диапазонов виртуальных IP-адресов.

Command (Команда): setup ip_share nat virtual range <1~5> <ip> <1~253> Message
(Сообщение): Please input the following information (Введите следующую
информацию).

NAT local address range entry number (Номер записи диапазона локальных адресов NAT)
<1~5>: 1

Base address (Базовый адрес): 192.168.0.2
Number of address (Номер адреса): 49

Вы можете удалить диапазон виртуальных IP-адресов (от 1 до 5) с помощью команды

delete.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

93

delete

Delete global IP address pool (Удалить глобальный диапазон IP­адресов)

list

Show global IP address pool (Показать глобальный диапазон IP­адресов)

modify

Modify fixed NAT mapping (Изменить фиксированное сопоставление
NAT)

interface

Bind address pair to specific interface (Привязать пару адресов к интер-
фейсу)

delete

Delete fixed NAT mapping (Удалить фиксированное сопоставление NAT)

list

Show Fixed IP address mapping (Показать сопоставление фиксирован­ных IP-адресов

Команда range позволяет создать 5 диапазонов виртуальных IP-адресов.
Command (Команда): setup ip_share nat global range <1~5> <p> <1~253> Message (Со-

общение): Please input the following information (Введите следующую информацию).

NAT global IP address range entry number (Номер записи диапазона глобальных IP-адресов
NAT) <1~5>: 1

Base address (Базовый адрес): 122.22.22.2
Number of address (Номер адреса): 3

После настройки диапазона пул глобальных IP-адресов можно привязать к определен­ному интерфейсу с помощью команды bind.

Command (Команда): setup ip_share nat global interface <1~5> <1~8>
Message (Сообщение): Please input the following information (Введите следующую ин-

формацию).
NAT global address range entry number (Номер записи диапазона глобальных адресов

NAT) <1~5>: 1
Active interface number (Номер активного интерфейса) <1~8>: 1
Вы можете удалить диапазон глобальных IP-адресов (от 1 до 5) с помощью команды

delete.

Диапазон глобальных IP-адресов можно просмотреть с помощью команды Iist.
Чтобы изменить сопоставление фиксированных IP-адресов, переместите курсор (>>) к

элементу fixed и нажмите ВВОД.

С помощью команды range можно создать до 10 фиксированных сопоставлений NAT.

Command (Команда): setup ip_share nat fixed modify <1~1o> <p> <p>
Message (Сообщение): Please input the following information (Введите следую-

щую информацию).

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

94

clear

Clear virtual server mapping

modify

Modify virtual server mapping
list

Show virtual server mapping pool

interface

Active interface (Активный интерфейс)

port

TCP/UDP port number (Номер порта TCP/UDP)

Fixed NAT mapping entry number (Номер записи фиксированного со-
поставления NAT) <1~10>: 1

Local address (Локальный адрес): 192.168.0.250
Global address (Глобальный адрес): 122.22.22.2

После настройки записи фиксированного IP-адреса запись можно привязать к опреде­ленному интерфейсу с помощью команды interface.

Command (Команда): setup ip_share nat fixed interface <1~5> <1~8> Message
(Сообщение): Please input the following information (Введите следующую информацию).

Fixed NAT mapping entry number (Номер записи фиксированного сопоставления NAT)
<1~5>: 1 Active interface number (Номер активного интерфейса, нажмите ВВОД для ис-

пользования параметров по умолчанию) <1~8>: 1

Вы можете удалить запись фиксированного сопоставления NAT (от 1 до 5) с помощью

команды delete.

Запись фиксированного сопоставления NAT можно просмотреть с помощью команды

Iist.

14.16.11. PAT

Для настройки трансляции адресов портов переместите курсор (>>) к pat и нажмите
ВВОД

Вы можете удалить запись сопоставления виртуального сервера (от 1 до 10) с помощью

команды clear.
С помощью команды modify можно создать до 10 сопоставлений виртуальных серверов.

Command (Команда): setup ip_share pat modify <1~10>
Message (Сообщение): Please input the following information (Введите следующую инфор-

мацию)
Virtual server entry number (Номер записи виртуального сервера) <1~10>: 1
После входа в меню на экране появится следующая информация

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

95

server

Host IP address and port number (IP-адрес и номер порта хоста)

protocol

Transport protocol (Транспортный протокол)

name

Service name (Имя службы)

begin

The schedule of beginning time (Время начала графика)
end

The schedule of ending time (Время конца графика)

active

Trigger DMZ host function (Включить функцию хоста DMZ)

address

Configure virtual IP address and interface (Настроить виртуальный IP-

адрес и интерфейс)

Номер активного интерфейса можно задать с помощью команды interface.
Номер глобального порта можно настроить командой port.
IP-адрес и номер порта локального сервера задаются с помощью команды server.
Протокол для санкционированного доступа настраивается командой protocol.
Команду Name можно использовать для указания имени службы хост-сервера.
Команды begin и end используются для настройки графика доступа к локальному сер-

веру.

Запись фиксированного сопоставления NAT можно просмотреть с помощью команды

Iist.

14.16.12. DMZ

Для настройки демилитаризованной зоны переместите курсор (>>) к элементу dmz и
нажмите ВВОД

Команда active позволяет включить демилитаризованную зону.
После включения DMZ переместите курсор к элементу address и нажмите ВВОД.

Command (Команда): setup ip_share dmz address <p> <1~10>
Message (Сообщение): Please input the following information (Введите следующую инфор-

мацию).
Virtual IP address (Виртуальный IP-адрес): 192.168.0.251

Active interface number (Номер активного интерфейса, нажмите ВВОД для использования
параметров по умолчанию) <1>: 1

14.16.13. БРАНДМАУЭР

Данное устройство поддерживает улучшенный брандмауэр. Для настройки брандмауэра

можно использовать команду firewall.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

96

Level

Configure frewal security level (Настройка уровня безопасности бранд-
мауэра)

pkt_ffter

Configure packet filter (Настройка фильтра пакетов)

dos_protection

Configure DoS protection (Настройка защиты от DoS-атак)

» active

Tigger packet filtering function (Включить фильтрацию пакетов)

drop flag

Drop fragment packets (Отбрасывать фрагментированные пакеты)

add

Add packet filtering rule (Добавить правило фильтрации пакетов)

delete

Delete packet filtering rule (Удалить правило фильтрации пакетов)

modify

Modify packet filtering rule (Изменить правило фильтрации пакетов)

exchange

Exchange the filtering rule (Обменять правила фильтрации)

list

Show packet filtering table (Показать таблицу фильтрации пакетов)

» protocol

Configure protocol type

Direction

Configure direction mode

В этом устройстве можно настроить три уровня брандмауэра.

На первом уровне включается только брандмауэр NAT и функция безопасности удален­ного управления. Брандмауэр NAT активируется, только если включена функция NAT.
По умолчанию функция безопасности удаленного управления блокирует все подключе­ния устройства со стороны WAN. Если в меню ADMIN (Администрирование) задан непу-

стой разрешенный диапазон IP-адресов, будут блокироваться все соединения удаленно­го управления, кроме IP-адресов, заданных в диапазоне.

На втором, автоматическом уровне включены базовые функции защиты, защита от DoS-

атак и фильтр SPI. На третьем, расширенном уровне пользователь может настроить па­раметры безопасности для специальной цели, среды и приложения, настроив защиту от

DoS-атак и определив дополнительный фильтр пакетов с более высоким приоритетом,

чем у фильтра SPI. Учтите, что неправильная политика фильтрации может негативно
повлиять на функционирование брандмауэра и даже блокировать нормальный сетевой

трафик.
Уровень безопасности брандмауэра можно настроить с помощью команды level.

14.16.14. ФИЛЬТРАЦИЯ ПАКЕТОВ

Функцию фильтрации пакетов можно настроить с помощью команды pkt_fMter. Переме-

стите курсор к pkt_fMter и нажмите ВВОД.

Чтобы включить фильтрацию пакетов, используйте команду active
Добавить правило фильтрации пакетов

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

97

src_p

Configure source IP parameter

dest_p

Configure destination IP parameter

port

Configure port parameter (TCP and UDP only)

tcp_fiag

Configure TCP fag (TCP only)

icmp_type

Configure ICMP fag (ICMP only)

description

Packet filtering rule description

enable

Enable the packet filtering rule

begin

The schedule of beginning time

end

The schedule of ending time

action

Configure action mode

» syn_flood

Enable protection SYN flood attack

icmp_fiood

Enable protection ICMP food attack

udp_fiood

Enable protection UDP food attack

ping_death

Enable protection png of death attack

land_attack

Enable protection land attack

ip_spoff

Enable protection IP spoofing attack

smurf_attack

Enable protection smurf attack

fraggle_attack

Enable protection fraggle attack

14.16.15. DOS PROTECTION

Параметры защиты DoS могут быть настроены в меню dos_protection. Наведите курсор

на dos_protection и нажмите Enter (Ввод).

Атаки с использованием SYN-флуда пытаются замедлить вашу сеть, запрашивая новые

соединения, но не завершая процесс их открытия. После заполнения буфера для за­прашиваемых соединений сервер не будет принимать дополнительные соединения и

перестанет отвечать.
ICMP-флуд: злоумышленник передает ряд пакетов ICMP-запросов, чтобы все ресурсы

центрального процессора угли на обслуживание объемных запросов.
UDP-флуд: злоумышленник передает множество запросов для диагностических служб

UDP, чтобы все ресурсы центрального процессора угли на обслуживание объемных за-

просов.
Атака типа «ping death» пытается вызвать сбой системы, отправляя фрагментированный

пакет, размер которого после реконструкции превышает максимально допустимый. К
другим вариантам атаки «Ping Death» относятся teardrop, bonk и nestea.

Land-attack — это попытка злоумышленника замедлить вашу сеть за счет отправки паке-
та с одинаковым исходным и конечным адресом из вашей сети.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

98

IP-spoofing — это метод маскировки вторжения под трафик, поступающий от другого, до-
веренного компьютера. Этот метод используется злоумышленниками для обеспечения
анонимности и может применяться в DoS-атаках.

Для smurf-attack требуется две системы. Злоумышленник отправляет пакет с эхо-

запросом ICMP (ping) по сетевому адресу одной из систем. Ее называют усилителем.

Адрес возврата ping-запроса подделывается (spoofing), чтобы он соответствовал адресу
компьютера из другой сети (жертва). Затем жертва получает множество ответов на ping­запрос. Злоумышленник может использовать несколько усилителей для одной жертвы.

14.16.16. IP QOS

P QoS — это функция, определяющая приоритеты установок IP-адресов для передачи
пакетов при перегрузке пропускной полосы.

Для настройки функции IP QoS переместите курсор к IP QoS и нажмите ВВОД.
» Active Trigger IP QoS function (Включить IP QoS)

Add Add IP QoS policy (Добавить политику IP QoS)
Delete Delete IP QoS policy (Удалить политику IP QoS)
Modify Modify IP QoS policy (Изменить политику IP QoS)
list Show IP QoS policy table (Показать таблицу политик IP QoS)

Команда active позволяет включить функцию IP QoS.
Чтобы добавить параметры IP QoS, используйте команду add.
» Protocol Configure protocol (Настроить протокол)

local_ip Configure local IP parameter (Настроить локальный IP-адрес)
remote_ip Configure remote IP parameter (Настроить удаленный IP-адрес)
Port Configure port parameter (Настроить параметры порта)
description Policy description (Описание политики)
Enable Enable the policy (Включить политику)

Precedence Configure precedence parameter (Настроить параметр по приоритету)

Тип порта задается с помощью команды protocol. Диапазон локальных IP-адресов
настраивается командой Iocal_ip. Диапазон удаленных IP-адресов настраивается ко­мандой remote_ip. Диапазон портов задается с помощью команды port.

Чтобы определить описание политики, используйте команду description.
Включить политику можно командой enable.
Чтобы определить приоритет политики, используйте команду precedence.
Удалить политику можно командой delete
Изменить политику можно командой modify.
Команда list позволяет просмотреть конфигурацию IP QoS

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

99

generic

Configure generic DHCP parameters (Настроить общие параметры
DHCP)

fixed

Configure fixed host IP address list (Настроить список фиксированных IP­адресов хостов)

list

Show DHCP configuration (Показать конфигурацию DHCP

» active gateway

Tigger DHCP function Default

netmask

Configure generic DHCP parameters

ip_range

lease_time

gateway for DHCP client

name_server1

Subnet mask for DHCP client

name_server2

Dynamic assigned IP address range

name_server3

Configure max lease time Domain name server1 Domain name server2
Domain name server3

14.16.17. DHCP

DHCP — это протокол, позволяющий сетевым администраторам централизованно кон­тролировать и автоматизировать назначение IP-адресов в сети организации. С помощью

протокола IP каждому компьютеру, который может подключаться к Интернету, нужен

уникальный IP-адрес. Когда организация настраивает подключение к Интернету для
пользователей, каждому компьютеру должен быть назначен IP-адрес.

Без DHCP IP-адреса нужно ввести вручную на каждом компьютере. Если компьютеры
перемещаются в другое место в другой части сети, необходимо ввести новый IP-адрес.

Протокол DHCP позволяет сетевым администраторам контролировать и распределять

IP-адреса из центральной точки управления и автоматически отправлять новые IP­адреса при подключении компьютеров к другой части сети.

Для настройки DHCP-сервера переместите курсор к dhcp и нажмите ВВОД.

Общие параметры DHCP можно настроить через команду generic

Включите DHCP с помощью команды active.
Установите шлюз по умолчанию командой gateway.
Маска подсети DHCP-клиента настраивается командной netmask.
Команда Ip_range используется для настройки диапазона динамических IP-адресов.
Максимальное время аренды динамических IP-адресов задается командой lease_time.
Команда name_server позволяет настроить 3 сервера доменных имен.
Список фиксированных IP-адресов хостов задается командой fixed.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

10

Команда list позволяет просмотреть конфигурацию DHCP.

14.16.18. DNS ПРОКСИ-СЕРВЕР

В системе можно настроить три DNS-сервера. DNS-серверы 2 и 3 являются необяза­тельными. Переместите курсор (>>) к команде dns_proxy и нажмите ВВОД.

Command (Команда): setup dns_proxy <IP> [IP] [IP] Message (Сообщение): Please input the

following information (Введите следующую информацию).
DNS server 1 (DNS-сервер 1, нажмите ВВОД для использования параметра по умолча-

нию) <168.95.1.1>: 10.0.10.1

DNS server 2 (DNS-сервер 2): 10 . 10 . 10 . 1
DNS server 3 (DNS-сервер 3):

14.16.19. ИМЯ ХОСТА

Введите локальное имя хоста с помощью команды hostname. Переместите курсор (>>) к

команде hostname и нажмите ВВОД.

Command (Команда): setup hostname <name> Message (Сообщение): Please input the fol­lowing information (Введите следующую информацию).

Local hostname (Локальное имя хоста, нажмите ВВОД для использования параметров по

умолчанию) <SOHO>: test

14.16.20. НАСТРОЙКИ ПО УМОЛЧАНИЮ

Для восстановления заводских настроек переместите курсор (>>) к элементу default и

нажмите ВВОД.

Command (Команда): setup default <name>
Message (Сообщение): Please input the following information (Введите следующую инфор-

мацию).
Are you sure? (Вы уверены?) (Y/N): y

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1
