МЕДИАКОНВЕРТОРЫ SDH уровня STM-1
QFC-MMSTM1-1R1
QFC-MMSTM1-2R1
QFC-MMSTM1-3R1
QFC-MMSTM1-4R1
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
РУКОВОДСТВО ПО БЫСТРОЙ НАСТРОЙКЕ
1. МЕРЫ БЕЗОПАСНОСТИ………………………………………………………………………...3
2. ОБЗОР……………………………………………………………………………………………....4
3. СПЕЦИФИКАЦИЯ ОПТИЧЕСКОГО ИНТЕРФЕЙСА…………………………………………4
4. РАБОЧИЕ ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКОГО ПОРТА……………………………………..5
5. РАБОЧИЕ ПАРАМЕТРЫ ОПТИЧЕСКОГО ПОРТА…………………………………………..5
6. ЭЛЕКТРОПИТАНИЕ………………………………………………………………………………5
7. УСЛОВИЯ ЭКСПЛУАТАЦИИ……………………………………………………………………5
8. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ……………………………………………….6
8.1. Фронтальная панель…………………………………………………………………………..6
8.2. Светодиодная индикация……………………………………………………………………..6
9. УСТАНОВКА ЗАВОРОТОВ…………………………………………………………………...…6
10. СХЕМЫ БАЗОВЫХ ПРИМЕНЕНИЙ………………………………………………………….8
11. ТИПЫ ОПТИЧЕСКИХ И ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ……………………………………8
11.1. Для оптических портов……………………………………………………………………….8
11.2. Для
медных портов……………………………………………………………………………8
2
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
1. МЕРЫ БЕЗОПАСНОСТИ
Перед началом работы с оборудованием рекомендуется изучить настоящее Руководство.
При работе с оборудованием необходимо соблюдение требований «Правил техники безопасности при
эксплуатации электроустановок потребителей».
Запрещается работать с оборудованием лицам, не допущенным к работе в соответствии с требова-
ниями техники безопасности в установленном порядке.
Оборудование QTECH укомплектовано электронными компонентами, чувствительными к статическому
электричеству и
чения случаев выхода из строя, необходимо соблюдать следующие правила:
- При работе с аппаратурой необходимо соблюдать меры защиты от статического электричества полупроводниковых приборов и микросхем согласно ОСТ 92-1615-74. Все работы необходимо производить с применением антистатического наручного браслета, соединенного с общей шиной заземления
через резистор 1Мом.
- Перед подключением оборудования QTECH к источнику питания, необходимо предварительно заземлить корпус оборудования, используя клемму защитного заземления (если клемма заземления
предусмотрена конструкцией). Крепление заземляющего провода к клемме заземления должно быть
надежно зафиксировано. Величина сопротивления между клеммой защитного заземления и земляной
шиной не должна превышать 0,1 Ом
- Перед подключением к оборудованию QTECH измерительных приборов и компьютера, их необходимо предварительно заземлить. Разность потенциалов между корпусами оборудования QTECH и измерительных приборов не должна превышать 1В.
- Во избежание выхода из строя оптических модулей оборудования QTECH, запрещается подавать на
вход оптический сигнал, мощность которого превышает максимально допустимое значение для конкретной
модели оборудования.
к качеству заземления. Вследствие этого, для надежной работы аппаратуры и исклю-
.
ПРЕДПРИЯТИЕ - ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ
НА ПОСТАВЛЯЕМОЕ ОБОРУДОВАНИЕ ПРИ НЕСОБЛЮДЕНИИ ПОТРЕБИТЕЛЕМ
ПРАВИЛ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ.
3
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
2. ОБЗОР
QFC-MMSTM1-xR1 – медиаконвертор для SDH сетей уровня STM-1, имеющий два интерфейса, один
волокно оптический порт STM-1 и один электрический порт STM-1. Медиаконвертор может применять-
ся в транспортных сетях SDH/SONET/ATM.
Поддержка установки в 1U и 3U шасси QBM-PR1A, QBM-PR1D, QBM-PR4A-1, QBM-PR4D-1, QBMPR4A, QBM-PR4D, QBM-PR16A, QBM-PR16D и др., как управляемые, так и неуправляемые. Питание
от блоков питания шасси – 220 вольт переменного тока или -48 вольт постоянного тока.
Предусматривает сигнальный индикатор LOS для оптического и электрического порта, для удобства
инсталляции и обслуживания.
Поддержка локальных и удалённых заворотов, устанавливаемых с использованием программного
обеспечения, для оптического
Рабочее напряжение: DC +5В (от блока питания шасси).
Потребляемая мощность: <3 Вт.
Габариты: 25мм(Ш)х91мм(В)х178мм(Г).
и электрического порта.
3. СПЕЦИФИКАЦИЯ ОПТИЧЕСКОГО ИНТЕРФЕЙСА
ПРИЁМНИК
Тип оптического интерфейса - xR1
1R1 DSC-CC3 1310 -18,5~-14 -31 -14 0~2 3
2R1 DSC-CC3 1310 -13~-3 -35 -3 0~25 0,5
3R1 DSC-CC3 1310 -5~0 -36 -3 10~60 0,5
Тип коннектора
Длина волны, нм
Мощность излучения, дБм
Чувствительность, дБм
ПРИЁМНИК
Насыщение, дБм
Приблизительная дистанция
передачи, км
Затухание на длине волны, дБ/км
4R1 DSC-CC3 1550/DFB -5~0 -37 -3 15~120 0,25
4
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
4. РАБОЧИЕ ПАРАМЕТРЫ ЭЛЕКТРИЧЕСКОГО ПОРТА
Скорость передачи: 155,52 Мбит/c±20ppm.
Линейный код: CMI.
Тип коннектора: CC3 / 75 Ом.
Толерантность к входящей частоте: ±20ppm.
Толерантность к ослаблению входного сигнала: в соответствии с ITU-T G.703.
Толерантность к джиттеру на входе: в соответствии с ITU-T G.703.
Ослабление эха: в соответствии с ITU-T G.703.
Джиттер на выходе: в соответствии с ITU-T G.958.
Форма сигнала: в соответствии с ITU-T G.703.
5. РАБОЧИЕ ПАРАМЕТРЫ ОПТИЧЕСКОГО ПОРТА
Скорость передачи: 155,52 Мбит/c±20ppm.
Линейный код: NRZ.
Тип коннектора: DSC;
Толерантность к входящей частоте: ±20ppm.
Толерантность к джиттеру на входе: в соответствии с ITU-T G.957.
Джиттер на выходе: в соответствии с ITU-T G.958.
6. ЭЛЕКТРОПИТАНИЕ
5 вольт от источников питания:
-48 вольт постоянного тока (-36~-72)В (ИБП шасси);
220 вольт переменного тока (180~260)В (ИБП шасси);
Потребляемая мощность не более 3 ватт.
Поддержка горячей замены.
7. УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура: 0ºC~45ºC;
Влажность воздуха: ≤90%;
5
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
8. ВНЕШНИЙ ВИД И ОПИСАНИЕ ИНДИКАЦИИ
8.1. ФРОНТАЛЬНАЯ ПАНЕЛЬ

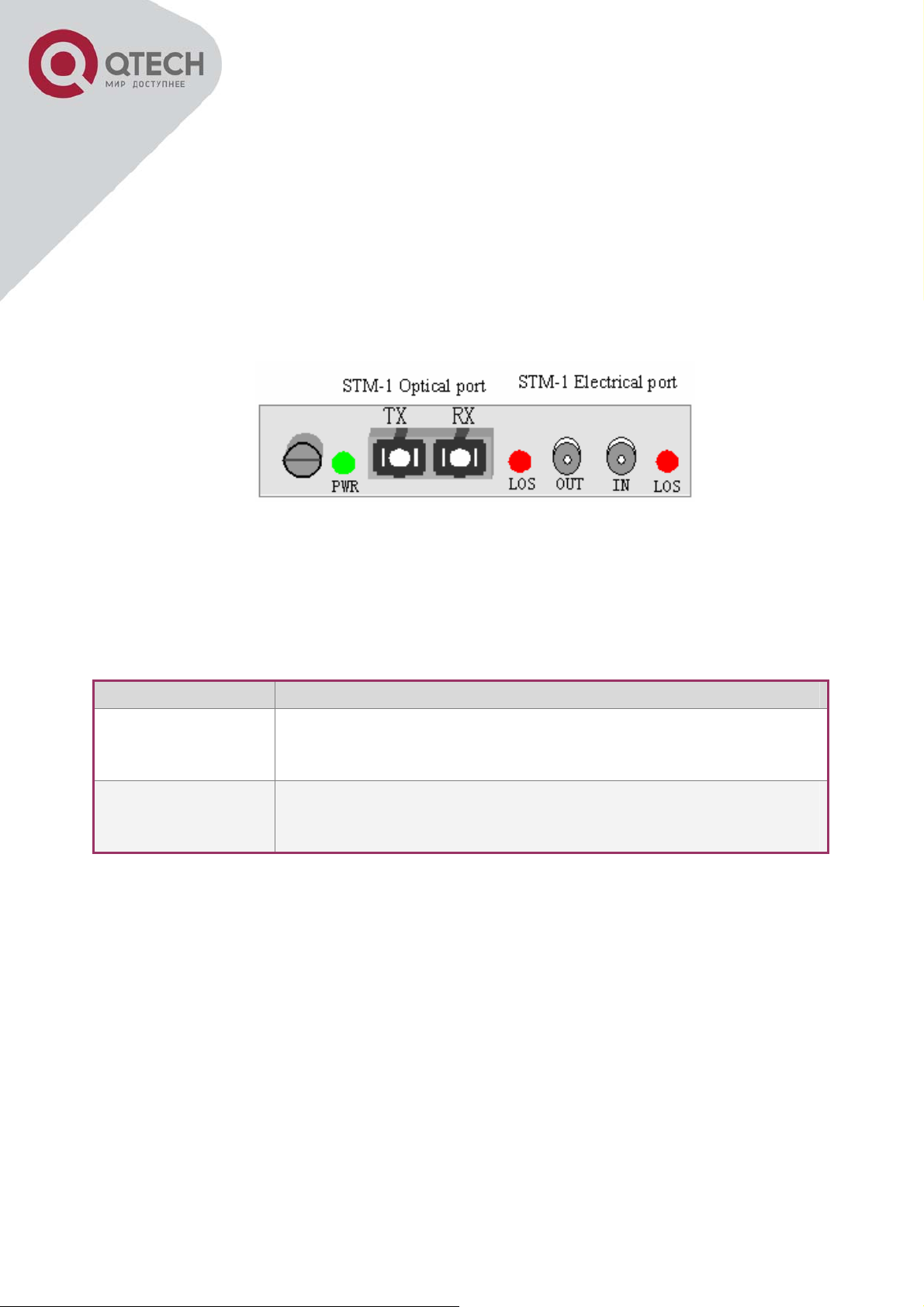

Рисунок 1 – Фронтальная панель мультиплексора
8.2. СВЕТОДИОДНАЯ ИНДИКАЦИЯ
Индикатор Описание
PWR Индикатор электропитания.
Горит: рабочее состояние.
Погашен: проблемы с электропитанием.
LOS Индикаторы потери сигнала на оптическом и электрическом портах STM-1 соответственно.
Горит: отсутствие оптического или электрического сигнала.
Погашен: рабочее состояние.
9. УСТАНОВКА ЗАВОРОТОВ
Функция установки заворотов по интерфейсам возможна с использованием программного обеспечения. На приведённых ниже изображениях, рисунок 2 – рисунок 4, представлены возможные варианты заворотов.
6
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
Рисунок 2 – Нормальный режим работы медиаконвертора
Рисунок 3 – Заворот оптического интерфейса через контроллер оптического интерфейса или через контроллер электри-
ческого интерфейса
Рисунок 4 – Заворот электрического интерфейса через контроллер электрического интерфейса или через контроллер
оптического интерфейса
7
+7(495) 797-3311
Москва, Новозаводская ул., 18, стр. 1
info@qtech.ru
www.qtech.ru
10. СХЕМЫ БАЗОВЫХ ПРИМЕНЕНИЙ
Медиаконвертор QFC-MMSTM1-xR1 может применяться в следующих схемах:
Для соединения двух сетевых узлов SDH, уровня STM-1, один из которых имеет оптический, а второй
электрический интерфейсы, рисунок 5.
Рисунок 5 – Применение медиаконвертора в качестве консолидирующего устройства
Для соединения двух сетевых узлов SDH, уровня STM-1, с медными интерфейсами, для обеспечения
передачи сигналов через оптические каналы связи, на большие расстояния (не сравнимые с медными
интерфейсами), рисунок 6.
Рисунок 6 – Использование в качестве устройств по организации протяжённой оптической магистрали
11. ТИПЫ ОПТИЧЕСКИХ И ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ
11.1. ДЛЯ ОПТИЧЕСКИХ ПОРТОВ
Для модуля QFC-MMSTM1-1R1: 62,5/125 нм или 50/125 нм MMF.
Для модулей QFC-MMSTM1-2R1, QFC-MMSTM1-3R1, QFC-MMSTM1-4R1: 9/125нм SMF.
11.2. ДЛЯ МЕДНЫХ ПОРТОВ
Необходимо использование медного коаксиального кабеля, подобно SYV-75-2-2, для расстояний, не
превышающих 200 метров.
8
