Маршрутизатор

QDSL-1040WU

2

ОГЛАВЛЕНИЕ

1. ВВЕДЕНИЕ ............................................................................................................ 3

2. УСТАНОВКА .......................................................................................................... 4

2.1. АППАРАТНАЯ ЧАСТЬ ........................................................................................ 4

2.2. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ .................................................................... 6

3. WEB–ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ ................................................................. 8

3.1. УСТАНОВКИ ПО УМОЛЧАНИЮ ........................................................................ 8

3.2. IP КОНФИГУРАЦИЯ ........................................................................................... 8

3.3. ДОСТУП К НАСТРОЙКАМ МАРШРУТИЗАТОРА ............................................ 10

4. ИНФОРМАЦИЯ ОБ УСТРОЙСТВЕ ..................................................................... 13

4.1. WAN .................................................................................................................. 14

4.2. СТАТИСТИКА ................................................................................................... 14

4.2.1. СТАТИСТИКА LAN ........................................................................................ 14

4.2.2. WAN СТАТИСТИКА ....................................................................................... 15

4.2.3. XTM СТАТИСТИКА ....................................................................................... 16

4.2.4. XDSL СТАТИСТИКА ...................................................................................... 17

4.3. МАРШРУТИЗАЦИЯ (ROUTE) .......................................................................... 21

4.4. ARP ................................................................................................................... 21

4.5. DHCP ................................................................................................................ 22

4.6. EDGE/GPRS ..................................................................................................... 23

5. СОЗДАНИЕ И НАСТРОЙКА WAN-СОEДИНЕНИЯ ............................................ 24

5.1. НАСТРОЙКА LAYER 2 ИНТЕРФЕЙСОВ ........................................................ 24

5.2. ATM ИНТЕРФЕЙС (ДЛЯ ADSL СОЕДИНЕНИЯ) ............................................ 25

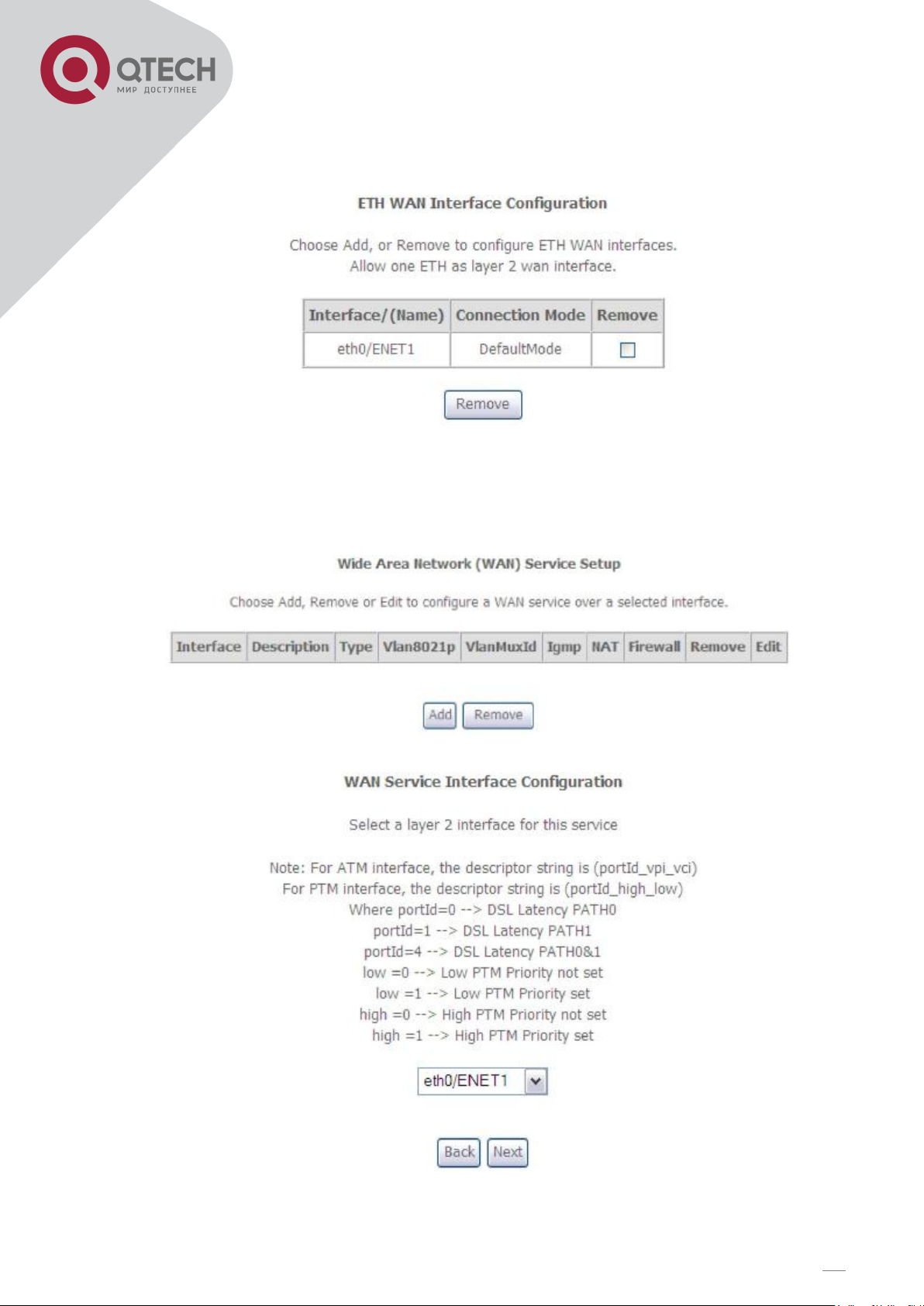

5.3. ETHERNET ИНТЕРФЕЙС ДЛЯ ПОДКЛЮЧЕНИЯ К ПРОВАЙДЕРУ ПО

ТЕХНОЛОГИИ ETHERNET ..................................................................................... 27

5.4. СОЗДАНИЕ WAN СЕРВИСОВ ......................................................................... 28

5.4.1. PPP OVER ETHERNET (PPPOE) .................................................................. 29

5.4.2. IP OVER ETHERNET (IPOE) ......................................................................... 32

6. ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К МАРШРУТИЗАТОРУ ............................. 35

7. НАСТРОЙКА EDGE/GPRS РЕЗЕРВИРОВАНИЯ ............................................... 36

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

3

1. ВВЕДЕНИЕ

Маршрутизатор QDSL-1040WU поможет организовать в Вашей домашней/офисной сети
следующие сервисы:

 Широкополосный доступ в Интернет (ADSL2+, Ethernet) c резервированием по

каналу EDGE/GPRS (через внешний модем)

 IP-телевидение на ТВ ( через STB ) и ПК
 SIP телефония (через внешний SIP телефон или другое устройство, подключен-

ное к выделенному порту маршрутизатора)

 Wi-Fi доступ

Маршрутизатор QDSL-1040WU

Типовая схема использования устройства показана на диаграмме ниже:

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

4

2. УСТАНОВКА

2.1. АППАРАТНАЯ ЧАСТЬ

Установка:

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

5

Задняя панель:

Установка на рисунке показана задняя панель маршрутизатора.

ADSL:

Подключение к ADSL линии с использование RJ11 кабеля.

LAN (Ethernet) порты:

К маршрутизатору можно подключить до 4-х сетевых устройств. Все порты имеют авто­матическое определение типа кабеля MDI/X.

Включение:

Переключите кнопку питания в положение OFF (Выкл). Подключите адаптер питания к
разъему питания на маршрутизаторе и подключите к розетке или другому источнику пе­ременного тока. Переключите кнопку питание в положение ON (Вкл). Если индикатор пи­тания загорелся, то устройство готово к работе (см. раздел 2.2 Светодиодные индикато-

ры).

Внимание 1: Если устройство не включается, сначала убедитесь, что кабель питания

подключен правильно и затем снова включите. Если проблема повторится, обратитесь в

службу технической поддержки.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

6

Внимание 2: Перед обслуживанием или демонтажем оборудования, отключите все

кабели питания.

USB Host Порт (Type A)

Этот порт может использоваться для подключения к маршрутизатору сервера печати,

принтера, внешнего носителя информации или 3G модема.

Reset Button (кнопка перезагрузки)

Восстановление параметров маршрутизатора по умолчанию. Нажать на кнопку Reset в

течение 5 - 10 секунд. После перезагрузки маршрутизатора на передней панели должны
загореться светодиодные индикаторы (см. раздел 2.2 Светодиодные индикаторы).

Примечание: Если кнопка нажата более чем 20 секунд, то QDSL-1040WU будет переве-

ден в состояние обновления ПО (режим загрузки ОВСЕ). ПО можно будет обновить с

помощью Интернет-браузера, указав IP-адрес по умолчанию.

2.2. СВЕТОДИОДНЫЕ ИНДИКАТОРЫ

Индикаторы находятся на передней панели маршрутизатора. Описание приведено в

следующей таблице. Эта информация может быть использована для проверки состоя-

ния устройства и его соединения.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

7

LED

Цвет

Режим

Описание

Питание

(Power)

Зеленый

Горит

Питание включено

Не горит

Питание выключено

LAN 1x-4x

Зеленый

Горит

Показывает состояние и актив-

ность LAN-портов маршрутиза-

тора устройства. Устройство

подключено.

Мигает

Происходит прием-передача

данных

Не горит

Устройство не подключено, либо

выключено

WLAN

Зеленый

Горит

Wi-Fi включен

Мигает

Прием-передача данных по Wi-Fi

Не горит

Wi-Fi выключен

WPS

Зеленый

Горит

WPS режим включен

Мигает

WPS режим включен более 2

минут

Не горит

WPS режим выключен

ADSL

Зеленый

Горит

ADSL-соединение установлено

Мигает

Происходит прием-передача

трафика

Не горит

ADSL-соединение отсутствует

Alarm

Красный

Горит

ADSL-соединение отсутствует

Не горит

Нормальное состояние

Кнопка Wi-Fi

Нажать для включения модуля Wi-Fi. Нажать повторно для выключения модуля Wi-Fi.

Кнопка WPS

Нажать для включения функции WPS (см. Описание светодиодных индикаторов выше).

Нажать повторно для выключения функции WPS.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

8

3. WEB–ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ

В этом разделе описывается, как получить доступ к устройству через web-интерфейс
пользователя (WUI) с помощью интернет-браузера (например, Internet Explorer версии

5.0 и более поздних версий).

3.1. УСТАНОВКИ ПО УМОЛЧАНИЮ

Ниже кратко указаны заводские настройки маршрутизатора QDSL-1040WU:

 LAN IP address: 192.168.1.1;
 LAN subnet mask: 255.255.255.0;
 Доступ Администратора (логин: admin , пароль: admin);
 Доступ пользователя (логин: user , пароль: user);
 Удаленный (WAN) доступ (логин: support , пароль: support);
 WLAN доступ: включен.

Техническое примечание: Во время включения питания маршрутизатор сначала за-
гружается в состояние настроек «по умолчанию». Затем он считывает данные из соот­ветствующей секции FLASH памяти. Значения параметров «по умолчанию» перезапи­сываются, если были сделаны другие настройки каких-либо параметров. Конфигураци­онный профиль в памяти маршрутизатора может быть создан с использованием WEB­интерфейса или Telnet команд. Значения параметров «по умолчанию» могут быть вос­становлены при нажатии кнопки RESET и удержании еѐ в течение 5-10 секунд, пока не
замигает светодиодный индикатор питания. Также восстановление к заводским настрой­кам происходит после нажатия в конфигурационном меню WEB-интерфейса маршрути­затора кнопки «Restore Default Configuration».

3.2. IP КОНФИГУРАЦИЯ

DHCP режим:

При включении маршрутизатора включается также встроенный DHCP-сервер, который
выдает IP-адреса для устройств локальной сети, таких как ваш компьютер.

Чтобы получить IP адрес от DHCP сервера маршрутизатора следуйте согласно ниже-

приведенной инструкции.

Примечание: В следующей процедуре предполагается, что вы используете Windows

XP. Однако общие этапы, такие же и для большинства операционных систем (ОС). Про-

верьте документацию Вашей ОС для уточнения деталей.

ШАГ 1: В окне «Сетевые подключения» откройте подключение по локальной сети (вы

можете также получить доступ к этому экрану, дважды щелкнув значок «Подключение по

локальной сети» на панели задач). Нажмите кнопку «Свойства».

ШАГ 2: Выберите Internet Protocol (TCP/IP) и нажмите кнопку «Свойства».
ШАГ 3: Выберите Obtain an IP address automatically (Получить IP адрес автоматически)

как показано ниже.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

9

ШАГ 4: Нажмите OK для сохранения настроек.

Если вы испытываете трудности в DHCP в режиме, вы можете попробовать статический

IP режим.

Статический (Static) IP режим:

В статическом IP режиме назначить IP-адрес вашего компьютера необходимо вручную.
Выполните следующие действия для настройки на вашем компьютере IP-адреса подсе-

ти 192.168.1.x.

Примечание: В следующей процедуре предполагается, что вы используете Windows

XP. Однако общие этапы, такие же и для большинства операционных систем (ОС). Про-

верьте документацию вашей ОС для уточнения деталей.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

10

ШАГ 1: В окне «Сетевые подключения» откройте подключение по локальной сети (вы

можете также получить доступ к этому экрану, дважды щелкнув значок «Подключение по

локальной сети» на панели задач). Нажмите кнопку «Свойства».

ШАГ 2: Выберите Internet Protocol (TCP/IP) и нажмите кнопку «Свойства».
ШАГ 3: Измените IP адрес на 192.168.1.x (1<x<255) и маску подсети на 255.255.255.0.

См. пример ниже:

ШАГ 4: Нажмите OK для сохранения настроек.

3.3. ДОСТУП К НАСТРОЙКАМ МАРШРУТИЗАТОРА

Выполните следующие действия для входа на веб-интерфейс пользователя.

Примечание: Параметры по умолчанию можно найти в разделе 3.1.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

11

ШАГ 1: Запустите Интернет-браузер и введите IP-адрес по умолчанию для устройства в
адресной строке. Например, если IP-адрес по умолчанию 192.168.1.1 то введите

http://192.168.1.1

Примечание: Для локального администрирования (т.е. LAN доступ), компьютер должен

быть подключен к Ethernet-порту.

Для удаленного доступа (т.е. WAN), используйте IP адрес и процедуру, как описано в

Главе 4.

ШАГ 2: Появится диалоговое окно, как показано ниже. Введите имя пользователя и па-
роль по умолчанию (в соответствии с разделом 3.1 «Установки по умолчанию»).

Нажмите OK для продолжения.

Примечание: Логин и пароль можно будет изменить позднее.

ШАГ 3: После успешного входа в первый раз, вы увидите в окне браузера следующий

экран.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

12

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

13

4. ИНФОРМАЦИЯ ОБ УСТРОЙСТВЕ

Окно web-пользовательского интерфейса состоит из двух фреймов, главное меню (сле­ва) и основной экран (справа). Пункты главного меню имеют несколько подпунктов.

Примечание: Пункты меню показываются на основании конфигурации подключения и

привилегий учетной записи пользователя. Например, если включены NAT и Firewall,
главное меню будет отображать соответствующие пункты подменю NAT и Безопасность.

Но если данные функции выключены соответствующие подменю будут также недоступ­ны.

Первый пункт меню - Информация об устройстве (Device Info).

Общая информация об устройстве отображается сразу при появлении интерфейса кон-

фигурации.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

14

Название параметров

Описание

Interface

Имя WAN интерфейса

Description

Название WAN соединения

Type

Тип подключения

VlanMuxId

802.1Q VLAN ID

IGMP

Статус работы IGMP протокола

NAT

Статус работы NAT

Firewall

Статус Файрволла

Status

Статус соединения

IPv4 Address

Отображает IP адрес текущего WAN соединения

4.1. WAN

Выберите подменю WAN для отображения информации о текущем подключении и на­стройках.

4.2. СТАТИСТИКА

Данный раздел описывает значения LAN, WAN, ATM/PTM и xDSL статистики.

Примечание: Экран обновляется автоматически каждые 15 секунд. Вручную можно об-

новить экран, нажав кнопку Reset Statistics.

4.2.1. СТАТИСТИКА LAN

Данный экран показывает статистику переданного/принятого трафика по каждому LAN

интерфейсу.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

15

Название параметров

Описание

Interface

LAN интерфейсы

Received/Transmitted Bytes:

Количество переданных/принятых байт

- Pkts

Количество переданных/принятых пакетов

- Errs

Количество переданных/принятых пакетов с

ошибками

- Drops

Количество отброшенных пакетов

4.2.2. WAN СТАТИСТИКА

Данный экран показывает статистику переданного/принятого трафика по каждому WAN

интерфейсу.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

16

Название параметра

Описание

Interface

WAN интерфейс

Description

Описание WAN интерфейса

Received/Transmitted Bytes:

Количество переданных/принятых байт

- Pkts

Количество переданных/принятых

пакетов

- Errs

Количество переданных/принятых паке-

тов с ошибками

- Drops

Количество отброшенных пакетов

Название параметров

Описание

Port Number

ATM порт (0-3)

In Octets

Полученные через интерфейс октеты

Out Octets

Переданные через интерфейс октеты

In Errors

Количество отброшенных пакетов ATM из-за оши­бок HEC (контроль ошибок в заголовке)

4.2.3. XTM СТАТИСТИКА

Следующий экран показывает статистику xTM – интерфейсов:

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

17

In Unknown

Количество полученных ячеек, отброшенных в про­цессе проверки заголовка, включая ячейки с неоп-

ределенным значением VPI/VCI и ячейки с непра­вильным заголовком. Ячейки, отброшенные из-за
неопределенного значения PTI, также учитываются
здесь.

In Hec Errors

Количество ячеек, полученных с ошибками в заго­ловке

In Invalid Vpi

Vci Errors

Количество ячеек полученных с незарегистриро-

ванным VCC адресом.

In Port Not

Enable Errors

Количество ячеек полученных для выключенного

порта

In PTI Errors

Количество ячеек полученных с ошибками Payload
Type

In Idle Cells

Количество полученных незанятых ячеек

In Circuit Type

Errors

Number of cells received with an illegal circuit type

In OAM RM CRC Errors

Количество OAM и RM ячеек, полученных с ошиб­ками CRC

In GFC Errors

Количество ячеек полученных с ненулевым GFC.

4.2.4. XDSL СТАТИСТИКА

Статистика xDSL отображает информацию в соответствии с типом xDSL линии.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

18

Пример рабочей статистики показан ниже:

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

19

Поле

Описание

Mode

G.Dmt, G.lite, T1.413, ADSL2, ADSL2+,VDSL,

Traffic Type

Тип канала Interleave или Fast

Status

Состояние линка DSL

Link Power State

Состояние питания на линии.

Line Coding (Trellis)

Trellis вкл/выкл

SNR Margin (0.1 dB)

Граница SNR сигнала (Signal to Noise Ratio)

Attenuation (0.1 dB)

Ожидаемое среднее значение петли аттенюа-

тора на входящем направлении.

Output Power
(0.1 dBm)

Суммарный уровень выходного сигнала

Нажмите кнопку Reset Statistics для обновления экрана.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

20

MSGc

Number of bytes in overhead channel message

B

Количество байт в Mux Data Frame ( MDF )

M

Количество фреймов MDF в FEC Data Frame

T

Mux Data Frames over sync bytes

R

Количество проверяемых байт в FEC Data Frame

S

Ratio of FEC over PMD Data Frame length

L

Количество бит в PMD Data Frame

D

The interleaver depth

Delay

Задержка в миллисекундах (msec)

INP

DMT символ

K

Количество байт в DMT фрейме

R

Количество байт в RS коде

S

Размер RS кода в DMT фрейме

D

The interleaver depth

Delay

Задержка в миллисекундах (msec)

OH Frames

Общее количество OH фреймов

OH Frame Errors

Количество OH фреймов полученных с ошибками

RS Words

Общее количество ошибок кода RS

(Reed-Solomon)

RS Correctable Er­rors

Общее количество ошибок кода RS с исправляе-

мыми ошибками

RS Uncorrectable
Errors

Общее количество ошибок кода RS с неисправ-

ляемыми ошибками

HEC Errors

Количество ошибок Header Error Checksum

OCD Errors

Количество ошибок Out-of-Cell Delineation errors

LCD Errors

Количество ошибок Loss of Cell Delineation

Total Cells

Общее количество ATM ячеек (включая idle и

данные)

Data Cells

Общее количество ATM ячеек с данными

Bit Errors

Total number of bit errors

Total ES

Total Number of Errored Seconds

Total SES

Total Number of Severely Errored Seconds

Total UAS

Total Number of Unavailable Seconds

В режиме ADSL2+, добавляется следующая секция:

В режиме G.DMT, добавляется следующая секция:

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

21

Поле

Описание

Destination

Сеть или хост назначения

Gateway

Ip адрес шлюза

Subnet Mask

Маска подсети

Flag

U: рабочий маршрут
!: запрещенный маршрут
G: шлюз
H: Хост назначения
R: восстановленный маршрут для динамической маршру-

тизации

Metric

Метрика (приоритет) маршрута

Service

Наименование WAN сервиса

Interface

Подключенный интерфейс

4.3. МАРШРУТИЗАЦИЯ (ROUTE)

Выберите в меню Route чтобы отобразить текущие, обнаруженные и/или настроенные

маршруты QDSL-1040WU.

4.4. ARP

Выберете в меню пункт ARP, чтобы отобразить текущую ARP таблицу:

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

22

Поле

Описание

IP address

IP адреса подключенных устройств (компьютеров)

Flags

Complete, Incomplete, Permanent, or Publish

HW Address

MAC адреса подключенных устройств

Device

Показывает интерфейс, через который подключе-

но устройство

Поле

Описание

Hostname

Имя устройства получившего IP адрес

MAC Address

MAC адрес устройства, получившего IP адрес

IP Address

Выданный IP адрес

Expires In

Время жизни IP адреса для данного устройства

4.5. DHCP

Выберите пункт меню DHCP, чтобы отобразить информацию о выданных встроенным

DHCP сервером IP адресах.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

23

4.6. EDGE/GPRS

Данное окно доступно только при наличии подключенного модема c поддержкой

EDGE/GPRS.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

24

5. СОЗДАНИЕ И НАСТРОЙКА WAN-СОEДИНЕНИЯ

Создание WAN соединения состоит из двух пунктов:

1. Создание Layer 2 Интерфейса (ATM, PTM или Ethernet);

2. Добавление WAN сервиса к созданному Layer 2 Интерфейсу.

5.1. НАСТРОЙКА LAYER 2 ИНТЕРФЕЙСОВ

Каждый интерфейс Layer 2 может быть настроен для работы в трех режимах: Default
(Основной), VLAN Mux (с использованием VLAN) или MSC (смешанный). Ниже пред-

ставлены краткие описания всех трех типов работы интерфейсов.

Default (Основной) режим

Режим работы, в котором данные между интерфейсами и WAN-соединением передают-

ся 1:1. То есть в этом режиме может использоваться только одно соединение. Однако в
отличие от других режимов работы, данный режим поддерживает все пять типов соеди-

нения

VLAN MUX Mode (VLAN смешанный режим)

Данный режим использует VLAN тэги для обеспечения нескольких соединений через

один WAN интерфейс. Поддерживаются только типы соединений PPPoE, IPoE и Bridge.

MSC MODE (Мультисервисный режим)

Мультисервисный режим поддерживает несколько соединений через единый WAN-

интерфейс, без использования VLAN тэгов. Как и в случае VLAN смешанного режима

работы поддерживаются только PPPoE, IPoE и Bridge типы соединений.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

25

Название

Описание

Interface

Название WAN интерфейса.

VPI

ATM VPI (0-255)

VCI

ATM VCI (32-65535)

DSL Latency

{Path0} portID = 0

{Path1} port ID = 1

Category

Категория ATM сервиса

Link Type

выбор EoA (для PPPoE, IPoE, или Bridge), PPPoA, или

IPoA.

Connection Mode

Default Mode – Один сервис через одно соединение
Vlan Mux Mode – Multiple Vlan service over one con-

nection

QoS

Статус QOS

Scheduler Alg

Расписание

Queue Weight

Настройка веса очереди

Group Prece-

Приоритет выбранной группы.

Remove

Выбор пункта для удаления

5.2. ATM ИНТЕРФЕЙС (ДЛЯ ADSL СОЕДИНЕНИЯ)

Ниже описана процедура установки и настройки ATM интерфейса.

Внимание: QDSL-1040WU поддерживает до 16 ATM интерфейсов.

ШАГ 1: Перейти в меню Advanced Setup – Layer2 Interface – ATM Interface.

В таблице перечислены описания возможных настроек:

ШАГ 2: Нажмите Add для перехода к следующему экрану.

Внимание: Чтобы добавить один тип WAN-интерфейса, необходимо удалить сущест-

вующие соединения из другого типа интерфейса, с помощью кнопки «Удалить».

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

26

xDSL Link Type

Connection Mode

EoA*

PPPo

IPoA

Default Mode

OK

OK

OK

VLAN Mux Mode

OK

X

X

Страница настройки параметров для DSL соединения: VPI/VCI, DSL Latency, DSL Link
Type, Encapsulation Mode, Service Category, Connection Mode и Quality of Service.

В таблице представлены типы линков (xDSL Link Type) доступные для каждого типа со-

единения (Connection Mode).

* EoA включает в себя PPPoE, IPoE и Bridge типы линков.

Доступные типы инкапсуляции для каждого типа xDSL линков:

 EoA => LLC/SNAP-BRIDGING, VC/MUX
 PPPoA => VC/MUX, LLC/ENCAPSULATION
 IPoA => LLC/SNAP-ROUTING, VC MUX

ШАГ 3: Нажать Apply/Save для подтверждения настроек.
Открывшаяся страница покажет, что интерфейс успешно добавлен. Например:

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

27

Название

Описание

Interface/(Name)

ETH WAN Interface – Имя интерфейса

Connection
Mode
(тип соединения)

Default Mode – Предоставление одного сервиса через
интерфейс

Vlan Mux Mode – Предоставление нескольких серви-
сов с использование VLAN

Remove

Выбрать интерфейс для удаления.

5.3. ETHERNET ИНТЕРФЕЙС ДЛЯ ПОДКЛЮЧЕНИЯ К ПРО­ВАЙДЕРУ ПО ТЕХНОЛОГИИ ETHERNET

ШАГ 1: Перейти в меню Advanced Setup – Layer2 Interface – ETH Interface.

В таблице приведены названия и значения параметров:

ШАГ 2: Нажмите Add для перехода к следующему экрану.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

28

ШАГ 3: Выбрать тип создаваемого соединения.
ШАГ 4: Нажмите Apply/Save для подтверждения выбора.

Открывшееся окно покажет, что интерфейс добавлен.

5.4. СОЗДАНИЕ WAN СЕРВИСОВ

ШАГ 1: Перейти в меню Advanced Setup – WAN service:

ШАГ 2: Нажать Add для создания WAN сервиса.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

29

ШАГ 3: Выбрать интерфейс из выпадающего меню и нажать Next. Появится следующее

окно для выбора типа сервиса. Внимание: Если вы решили изменить выбор Layer 2

итерфейса нажмите кнопку Back:

Внимание: Если вы решили изменить выбор Layer 2 интерфейса, нажмите кнопку Back.

ШАГ 4: Для типа соединения VLAN Mux необходимо задать приоритет и VLAN ID.

5.4.1. PPP OVER ETHERNET (PPPOE)

ШАГ 1: Выбрать тип сервиса PPP over Ethernet (PPPoE) и нажать Next. Можно также

включить использование протокола IPv6, отметив соответствующий чекбокс внизу экра-

на.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

30

ШАГ 2: В открывшемся окне необходимо ввести параметры PPP соединения, полу-
ченные от провайдера.

Нажать Next для продолжения или Back для возврата к предыдущему окну настроек.

ШАГ 3: Выбрать интерфейс, являющийся шлюзом по умолчанию (default gateway)

Нажать Next для продолжения или Back для возврата к предыдущему окну настроек.

ШАГ 4: Выбрать интерфейс получения DNS сервера из доступных WAN-интерфейсов

или ввести IP адрес DNS сервера вручную. В режиме ATM, если используется единст­венная PVC с протоколом IPoE или заданы статические настройки протокола IPoE, IP

адрес DNS сервера задается только вручную.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

31

Нажать Next для продолжения или Back для возврата к предыдущему окну настроек.

ШАГ 5: Открывшееся окно показывает сделанные настройки WAN сервиса. Проверьте

правильность настроек и нажмите Apply/Save, если настройки сделаны правильно или

Back для возврата к предыдущим окнам и изменения настроек.

После нажатия Apply/Save введенный сервис должен появиться в главном окне. Для ак­тивации сервиса необходимо перезагрузить маршрутизатор. Перейдите в меню

Management – Reboot и нажмите кнопку Reboot.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

32

5.4.2. IP OVER ETHERNET (IPOE)

ШАГ 1: Выбрать тип сервиса IPoE и нажать Next. Можно также включить использование
протокола IPv6, отметив соответствующий чекбокс внизу экрана.

Нажать Next для продолжения или Back для возврата к предыдущему окну настроек.

ШАГ 2: В открывшемся окне необходимо задать настройки IP адреса. Можно задать

получение данных настроек автоматически с использованием DHCP сервера (а также в

случае необходимости DHCP Options) . Для этого выберете пункт меню «Obtain an IP ad­dress automatically». Или можно задать значения WAN IP адреса, маски подсети и шлюза
по умолчанию вручную. Для этого выберете пункт меню «Use the following Static IP ad­dress».

Для сервиса IPoE необходимо подключить опцию 125, при необходимости заполнить

поля 60, 61.

Нажать Next для продолжения или Back для возврата к предыдущему окну настроек.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

33

ШАГ 3: Открывшееся окно позволяет включить функции NAT, Firewall и IGMP Multicast.
Необходимо проставить галочки в чекбоксах рядом с используемыми функциями.

Нажать Next для продолжения или Back для возврата к предыдущему окну настроек.

ШАГ 4: Выбрать интерфейс, являющийся шлюзом по умолчанию (default gateway).

Нажать Next для продолжения или Back для возврата к предыдущему окну настроек

ШАГ 5: Выбрать интерфейс получения DNS сервера из доступных WAN интерфейсов

или ввести IP адрес DNS сервера вручную. В режиме ATM, если используется единст­венная PVC с протоколом IPoE или заданы статические настройки протокола IPoE, IP

адрес DNS сервера задается только вручную.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

34

ШАГ 6: Открывшееся окно показывает сделанные настройки WAN сервиса. Проверьте
правильность настроек и нажмите Apply/Save если настройки сделаны правильно или
Back для возврата к предыдущим окнам и изменения настроек.

После нажатия Apply/Save введенный сервис должен появиться в главном окне. Для ак-

тивации сервиса необходимо перезагрузить маршрутизатор. Перейдите в меню

Management – Reboot и нажмите кнопку Reboot.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

35

6. ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ К МАРШРУТИЗАТОРУ

Подключение ПК и IP STB при ADSL подключении к оператору.

Подключение ПК и IP STB при Ethernet подключении к оператору.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

36

7. НАСТРОЙКА EDGE/GPRS РЕЗЕРВИРОВАНИЯ

Шаг 1: Вставьте ваш USB-модем* в USB разъем маршрутизатора QDSL-1040WU

* Актуальную информацию о поддерживаемых USB- модемах спрашивайте у Вашего
Оператора

Шаг 2: Выберите пункт «EDGE/GPRS» в меню слева.
Установите галку напротив пункта «Enable EDGE/GPRS backup» и нажмите кнопку

«Apply/Save».

Если на SIM-карте установлен PIN-код, то необходимо его удалить.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1

37

Для автоматического резервирования канала PPPoE и выберите необходимый WAN-

интерфейс. В строке «IP address» введите IP адрес, который необходимо зарезервиро-

вать, если отключиться WAN-соединение.

Теперь Ваш роутер готов к работе с сетью сотовой связи.

При отсутствии соединения через ADSL линию роутер автоматически будет переключен
на резервный EDGE/GPRS канал в течение заданного времени, и вы не потеряете со-

единение с Интернет.

[phone] www.qtech.ru

Москва, Новозаводская ул., 18, стр. 1
