QTECH QDSL-1040 User Manual [ru]
ADSL-МАРШРУТИЗАТОР
QDSL-1040 rev. B1
2
СОДЕРЖАНИЕ
1.ОБЗОР ................................................................................................................................................................. 3
1.1 ТЕХНОЛОГИЯ ADSL ................................................................................................................................... 3
1.2 ТЕХНОЛОГИЯ ADSL2/2+ ............................................................................................................................ 3
1.3 ХАРАКТЕРИСТИКИ МАРШРУТИЗАТОРА QDSL-1040 REV.B1 ............................................................................... 3
2. спецификация .................................................................................................................................... 4
2.1 КОМПЛЕКТ ПОСТАВКИ ......................................................................................................................... 4
2.2.1 ИНДИКАЦИЯ, СИГНАЛЫ LED ............................................................................................................... 5
2.2.2 сплиттер ........................................................................................................................................ 6
2.3 АППАРАТНЫЕ СОЕДИНЕНИЯ ........................................................................................................................ 6
3. КОНФИГУРИРОВАНИЕ ...................................................................................................................................... 7
3.1 КОНФИГУРАЦИЯ ПО УМОЛЧАНИЮ ............................................................................................................... 7
3.2 КОНФИГУРАЦИЯ КОМПЬЮТЕРА .................................................................................................................... 7
3.3 КОНФИГУРИРОВАНИЕ ADSL МАРШРУТИЗАТОРА .............................................................................................. 9

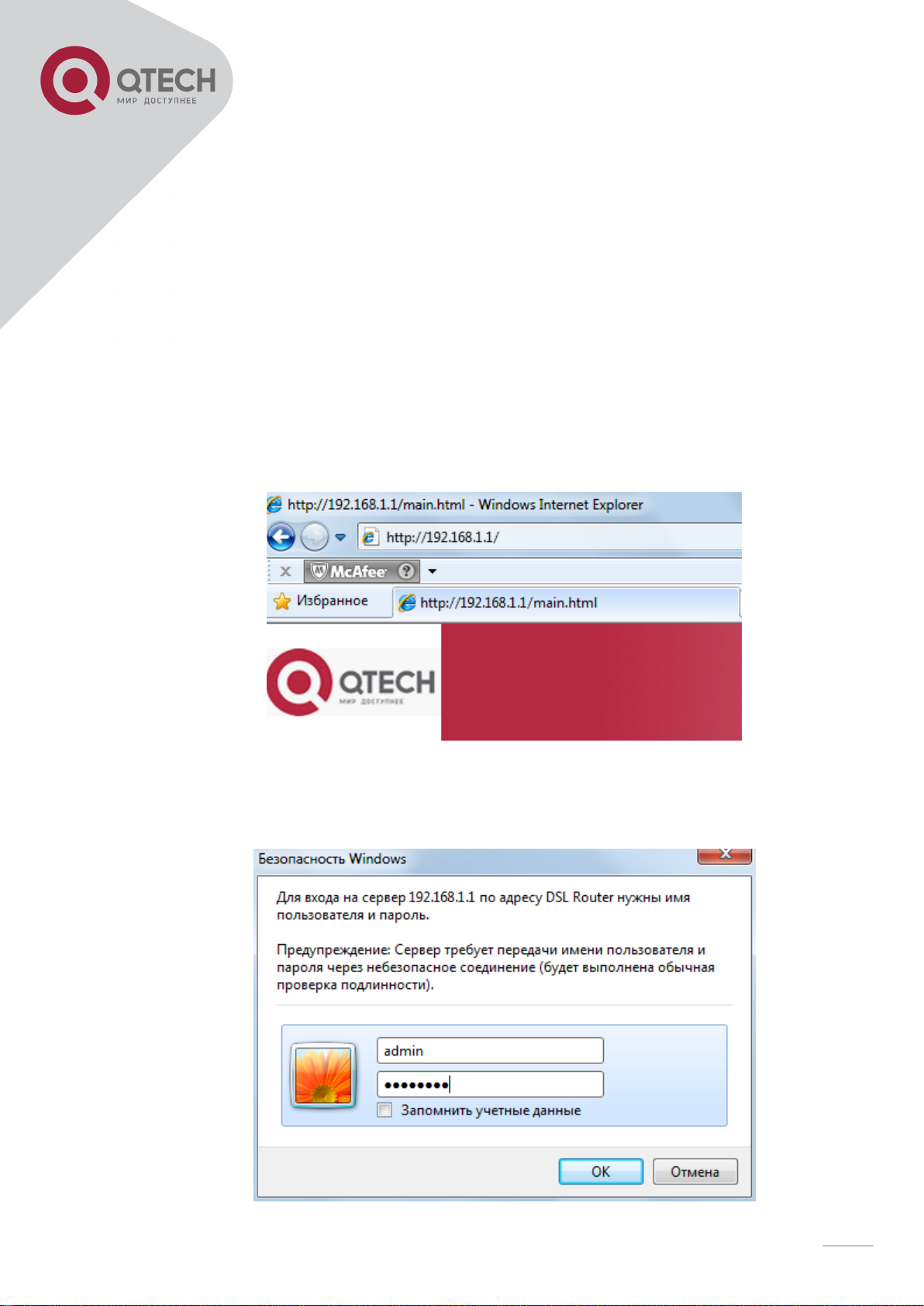

3.3.1 Вход в web-интерфейс управления ............................................................................................ 9
3.3.2 сохранение конфигурации ........................................................................................................ 10
3.3.3 Просмотр текущих настроек ..................................................................................................... 10
3.4 КОНФИГУРАЦИЯ ...................................................................................................................................... 11
3.5 WAN СОЕДИНЕНИЯ В РЕЖИМЕ ADSL-МОДЕМА ........................................................................................... 12
3.5.1 конфигурация bridge RFC1483 ................................................................................................... 16
3.5.2 конфигурация pppoe .................................................................................................................. 18
3.5.3 IP over Ethernet (IPoE) ................................................................................................................. 19
3.6 WAN СОЕДИНЕНИЯ В РЕЖИМЕ ETHERNET-МАРШРУТИЗАТОРА ........................................................................ 20
4. ДОПОЛНИТЕЛЬНЫЕ УСТАНОВКИ .................................................................................................................. 21

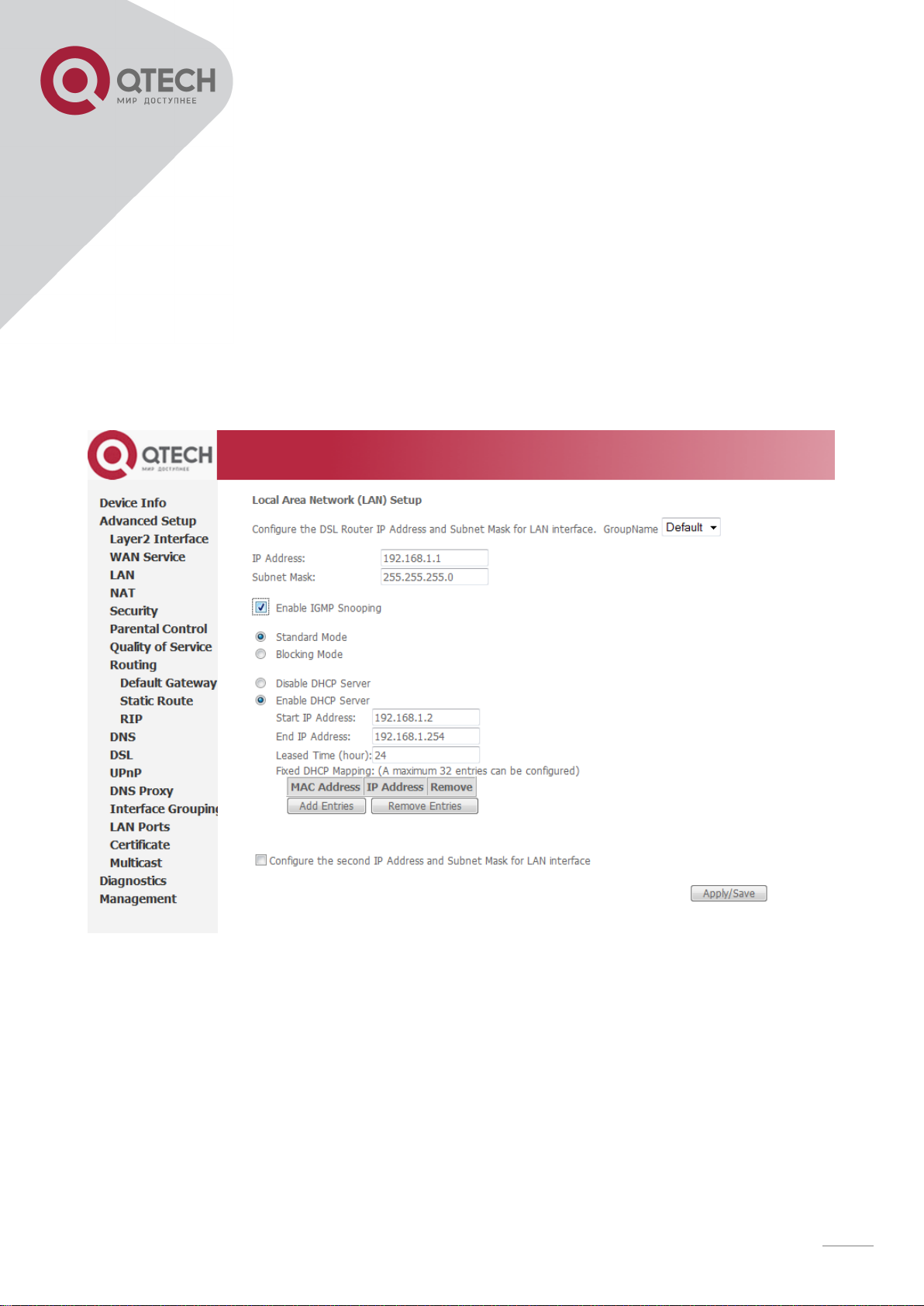

4.1 КОНФИГУРИРОВАНИЕ LAN ....................................................................................................................... 21
4.1.1 конфигурирование ip адреса маршрутизатора ....................................................................... 21
4.1.2 конфигурация DHCP ................................................................................................................... 22

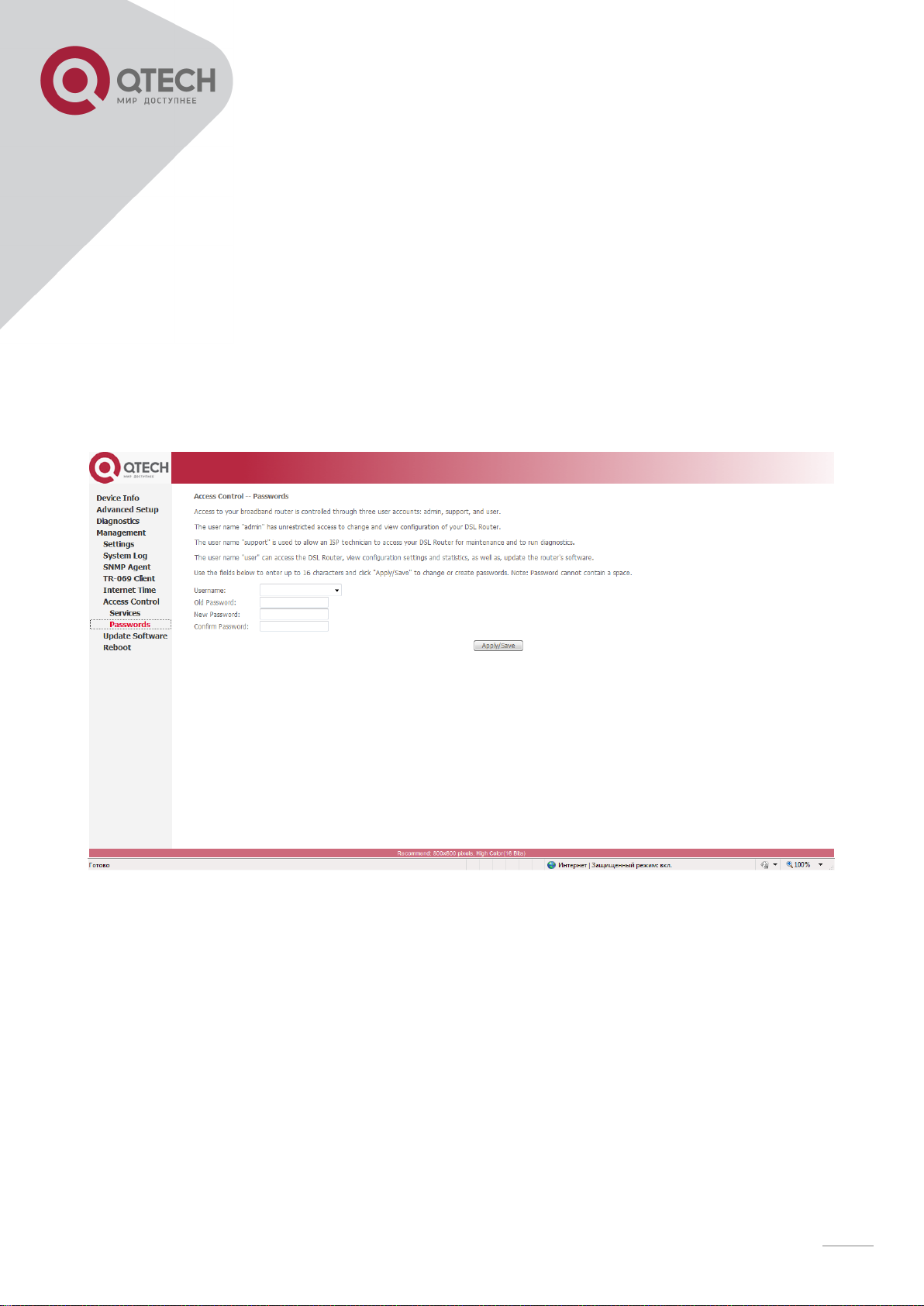

4.2 конфигурирование пароля ........................................................................................................... 23

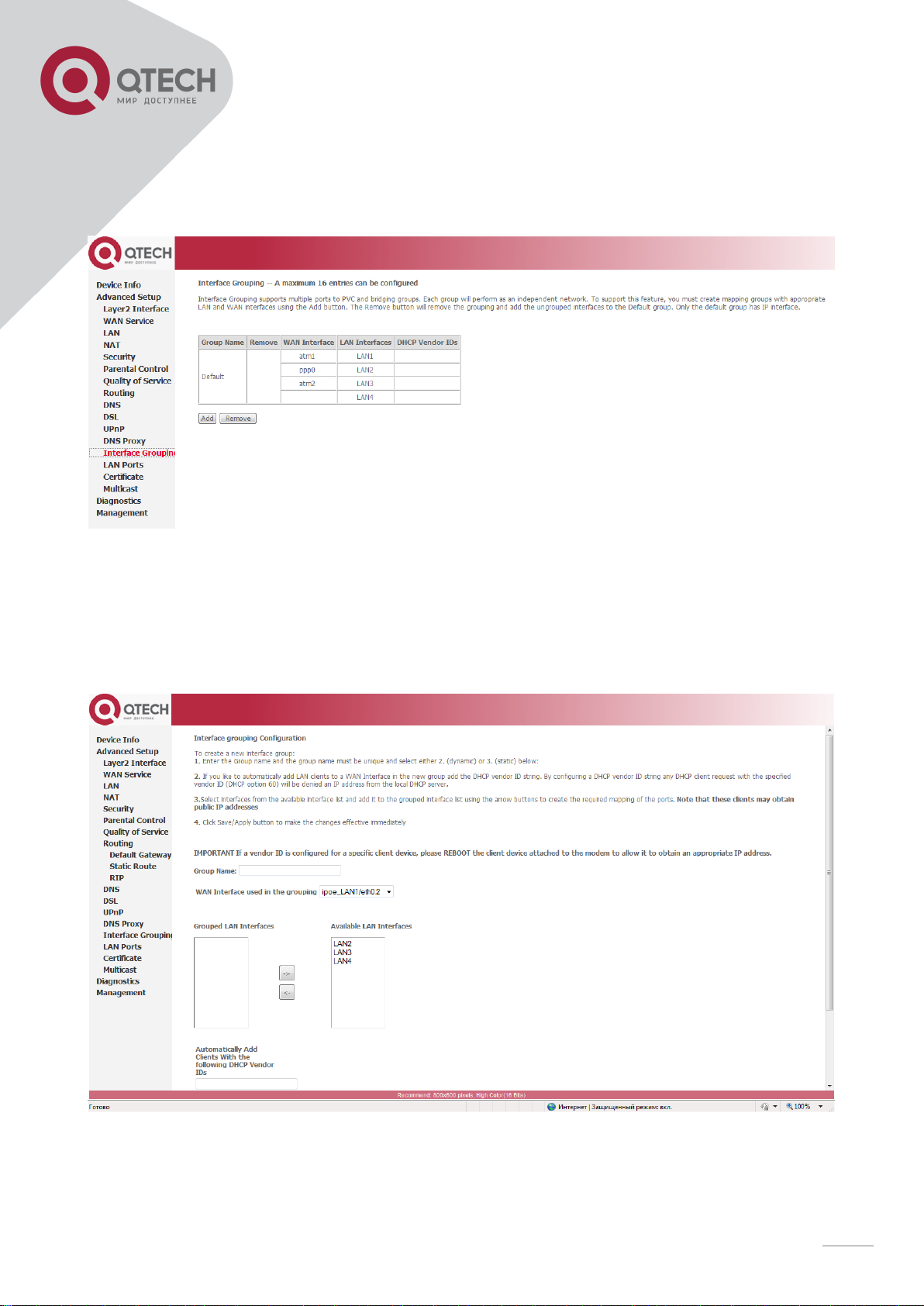

4.3 конфигурирование Interface Grouping ...................................................................................... 24
5. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ ................................................................................................................... 25
5.1 НЕВОЗМОЖНО ПОЛУЧИТЬ ДОСТУП В INTERNET ............................................................................................ 25
5.1.1 проверьте линию и устройство ................................................................................................. 25
5.1.2 проверка конфигурации ............................................................................................................ 25
ПРИЛОЖЕНИЕ: КОМПЛЕКТ ПОСТАВКИ ............................................................................................................. 26
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
3
1. ОБЗОР
QDSL -1040 rev.B1 является современным универсальным устройством, которое может обеспечивать
широкополосный доступ к сети Интернет и работать в двух режимах:
В режиме ADSL модема
В режиме Ethernet - маршрутизатора
Web-интерфейс устройства обеспечивает лёгкость настройки. Программное обеспечение, входящее в
комплект поставки, позволяет за несколько минут настроить Ваш модем/маршрутизатор.
1.1 ТЕХНОЛОГИЯ ADSL
ADSL маршрутизатор является устройством для обеспечения доступа к широкополосным IP сетям,
использующим высокочастотную часть спектра телефонной линии для передачи информации.
Диапазон частот сигнала ADSL выше, чем у голосового сигнала телефонии, поэтому их можно передать по
одной физической линии, используя для разделения сплиттер. ADSL поддерживает асимметричную модель
передачи данных, при этом скорость в направлении Upstream (от абонента) может составлять до 1 Mbps и
скорость в направлении Downstream (к абоненту) может составлять до 8 Mbps (для ADSL2+ до 24Mbps).
1.2 ТЕХНОЛОГИЯ ADSL2/2+
Показатели технологии ADSL2 улучшены по сравнению с первым поколением технологий ADSL.
Эти улучшения относятся в основном к увеличению возможной дистанции передачи, скорости, коррекции
ошибок и т.д. При этом скорость передачи данных к абоненту может достигать 24Mbps.
Поэтому становится возможным предоставлять такие сервисы как передача видеосигналов, онлайн игры и
доступ к большим объемам информации.
1.3 ХАРАКТЕРИСТИКИ МАРШРУТИЗАТОРА QDSL-1040 REV.B1
1) Поддержка ANSI T1.413 ISSUE 2, ITU G.992.1 (G.DMT), ITU G.992.2 (G.LITE), ITU G992.3,
ITU G992.5.
2) WEB конфигурирование и мониторинг.
3) Функции маршрутизации.
4) Функции NAPT, DHCP.
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
4
3
1
2
4
5
2. СПЕЦИФИКАЦИЯ
2.1 КОМПЛЕКТ ПОСТАВКИ
1. АДСЛ маршрутизатор
2. Блок питания
3. LAN-кабель
4. Сплиттер
5. Телефонный кабель
6. Инструкция по быстрому запуску
7. Установочный CD
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
5
Индикатор
Обозначение
Цвет сигнала
Значение
Питание
POWER
(зелёный)
Вкл.
Питание включено
Выкл.
Питание выключено
Линия
DSL
(зелёный)
Вкл.
WAN соединение есть или загрузка
системы
Мигает
WAN попытка подключения
Выкл
Нет соединения
Данные
Internet
(зелёный)
Вкл.
Соединение есть
Мигает.
Передача данных
Выкл.
Нет соединения
Сеть
LAN/WAN
LAN2-LAN4
(зелёный)
Вкл.
Ethernet соединение есть
Выкл.
Ethernet соединения нет
Мигает
Передача данных
2.2 Интерфейсы и индикаторы
2.2.1 ИНДИКАЦИЯ, СИГНАЛЫ LED
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
6
Интерфейс
Назначение
LINE
Соединяется с телефонной линией
ADSL
Соединяется с портом LINE ADSL
маршрутизатора
PHONE
Соединяется с телефоном
1 3 4
5 6 2
2.2.2 СПЛИТТЕР
2.3 АППАРАТНЫЕ СОЕДИНЕНИЯ
Соедините Line - RJ-11 порт QDSL-1040 rev.B1 и ADSL-порт сплиттера при помощи кабеля (5).
Phone-порт сплиттера предназначен для подключения телефона, а Line-порт сплиттера должен
быть соединён с телефонной линией.
1. Line - RJ-11 порт ADSL для соединения с телефонной линией (DSLAM)
2. LAN/WAN – RJ-45порт для 10/100 Base-T Ethernet LAN соединения с ПК или для подключения
маршрутизатора к модему, по которому осуществляется доступ к Интернет-провайдеру.
3. LAN2-4 - RJ-45порт для 10/100 Base-T Ethernet LAN соединения с ПК
4. Reset – кнопка сброса конфигурации для возврата к стандартным настройкам
5. Power switch – кнопка Вкл. / Выкл.
6. Power -разъём питания 12V, 700мА
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
7
Кабель (5) к QDSL-1040 rev.B1
Телефон
Телефонная линия (розетка)
Подключите маршрутизатор к электрической сети при помощи адаптера питания (2) и нажмите
кнопку «Switch» на задней панели, чтобы включить устройство (должен загореться Power LED).
Соедините сетевой порт вашего компьютера при помощи кабеля (3) к LAN-порту (Ethernet-порту)
маршрутизатора (должен загореться соотв. LAN LED).
3. КОНФИГУРИРОВАНИЕ
3.1 КОНФИГУРАЦИЯ ПО УМОЛЧАНИЮ
В процессе настройки и эксплуатации может возникнуть необходимость сбросить текущие настройки
маршрутизатора (изменили и забыли пароль доступа к странице WEB управления, изменили адрес WEB
страницы управления и возник конфликт IP адресов и т.д.). Чтобы восстановить заводские настройки нажмите
кнопку Reset и удерживайте примерно 5 секунд на задней панели модема. Модем перезагрузится и
примерно через 2 минуты будет готов к дальнейшей работе.
3.2 КОНФИГУРАЦИЯ КОМПЬЮТЕРА
IP-адрес маршрутизатора по умолчанию: 192.168.1.1
Маска подсети: 255.255.255.0
Пользователи могут конфигурировать маршрутизатор с помощью WEB-браузера. При этом ADSL
маршрутизатор может быть использован в качестве шлюза по умолчанию и DNS сервера.
Программа автоматической конфигурации позволяет настроить Ваш компьютер автоматически.
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
8
Для подключения к ADSL маршрутизатору в ручном режиме выполните следующие установки:
1) Установите IP адрес компьютера в диапазоне “192.168.1.2” ～ “192.168.1.254”.
2) Установите шлюз по умолчанию 192.168.1.1 (адрес LAN порта ADSL маршрутизатора)
3) Установите DNS сервер на компьютере такой же, как адрес маршрутизатора или же на любой другой
действующий DNS сервер.
3.2.1 НАСТРОЙКА TCP/IP
Убедитесь, что QDSL-1040 rev. B1 возвращен к заводским установкам путем нажатия кнопки "Reset" (см. п.3.1), а
IP-адрес маршрутизатора по умолчанию - 192.168.1.1.
1) Установите IP-адрес компьютера 192.168.1.2, маску подсети 255.255.255.0, основной шлюз 192.168.1.1 и
DNS-сервер 192.168.1.1
2) Настройте параметры TCP/IP компьютера. Для этого зайдите в меню Пуск => Настройка => Панель
управления => Сетевые подключения => Свойства => Свойства TCP/IP.
+7(495) 797-3311 www.qtech.ru
Москва, Новозаводская ул., 18, стр. 1
