SDH МУЛЬТИПЛЕКСОР УРОВНЯ STM-4
СЕРИЯ QBM-7400 3U
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
QBM-S43-BOX
QBM-S43-BOX-V2
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
1. МЕРЫ БЕЗОПАСНОСТИ
Перед началом работы с оборудованием рекомендуется изучить настоящее
Руководство.
При работе с оборудованием необходимо соблюдение требований «Правил
техники безопасности при эксплуатации электроустановок
потребителей».
Запрещается работать с оборудованием лицам, не допущенным к работе в
соответствии с требованиями техники безопасности в установленном
порядке.
Оборудование QTECH укомплектовано электронными компонентами,
чувствительными к статическому электричеству и к качеству
заземления. Вследствие этого, для надежной работы аппаратуры и
исключения случаев выхода из строя, необходимо соблюдать следующие
правила:
- При работе с аппаратурой необходимо соблюдать меры защиты от
статического электричества полупроводниковых приборов и микросхем
согласно ОСТ 92-1615-74. Все работы необходимо производить с
применением антистатического наручного браслета, соединенного с
общей шиной заземления через резистор 1 МОм.
- Перед подключением оборудования QTECH к источнику питания,
необходимо предварительно заземлить корпус оборудования, используя
клемму защитного заземления (если клемма заземления предусмотрена
конструкцией). Крепление заземляющего провода к клемме заземления
должно быть надежно зафиксировано. Величина сопротивления между
клеммой защитного заземления и земляной шиной не должна превышать
0,1 Ом.
- Перед подключением к оборудованию QTECH измерительных приборов и
компьютера, их необходимо предварительно заземлить. Разность
потенциалов между корпусами оборудования QTECH и измерительных
приборов не должна превышать 1В.
- Во избежание выхода из строя оптических модулей оборудования
QTECH, запрещается подавать на вход оптический сигнал, мощность
которого превышает максимально допустимое значение для конкретной
модели оборудования.
ПРЕДПРИЯТИЕ - ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ НА
ПОСТАВЛЯЕМОЕ ОБОРУДОВАНИЕ ПРИ НЕСОБЛЮДЕНИИ ПОТРЕБИТЕЛЕМ ПРАВИЛ
ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
2.ОБЗОР
QBM-7400 3U - мультиплексор синхронной цифровой иерархии
обеспечивает передачу данных на уровне STM-4(622Мбит/с)/STM-1(155,52
Мбит/с). Мультиплексор позволяет передавать одновременно
интегрированный трафик поток Е1, Ethernet (инкапсуляция GFP),
Gigabit Ethernet (агрегированный канал).
Мультиплексор может быть использован для построения сетей различной
топологии («кольцо», «звезда», «дерево», а также смешанных
топологий), с возможностью резервирования 1+1. Мультиплексор имеет
19 слотов, из которых 2 слота блоки питания 1+1 на AC~220В и DC 48В, 1 слот под модуль управления, 2 слота под оптический модуль
STM-4 или STM-1, 14 слотов для различных модулей, например, для
трибутарных потоков, также 2 слота 4-ый и 11-ый предназначены для
карт агрегации.
Каждое устройство STM-1 и STM-4 имеют два оптических или два
электрических интерфейса (под модули SFP) соответственно. Поддержка
управления через Ethernet, удаленный через DCC1~DCC12 канал или
через VC12 посредством системы управления QTECH QNMS-7400. Поддержка
«горячей» замены модулей.
Таблица 1 – Типы модулей и интерфейсных кабелей для QBM-7400_3U
QBM-S43-BOX Шасси модульного SDH мультиплексора ,
17 слотов для установки карт, 19", 3U
QBM-S43-BOX-V2 Шасси модульного SDH мультиплексора ,
17 слотов для установки карт, 19",
3U. С улучшенной вентиляцией
конструктива для модулей QBM-S43OX16.
QBM-S43-AC Модуль блока питания для установки в
шасси модульного 3U SDH
мультиплексора, ~220В, поддержка
резервирования 1+1 (при использовании
двух блоков).
QBM-S43-DC Модуль блока питания для установки в
шасси модульного 3U SDH
мультиплексора, -48В, поддержка
резервирования 1+1 (при использовании
двух блоков).
QBM-S43-DX02 Модуль DXC 64К, ёмкость 2048*2048,
для установки в шасси модульного 3U
SDH мультиплексора.
QBM-S43-ED01 Модуль интерфейсов V.35, два
интерфейса, для установки в шасси
модульного 3U SDH мультиплексора,
режим работы DTE/DCE. Необходимы
переходные кабеля: для режима DTE на
2 интерфейса - BH4.851.104, на 1 BH4.851.94. Для режима DCE на 2
интерфейса - BH4.851.103, на 1 BH4.851.93.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1

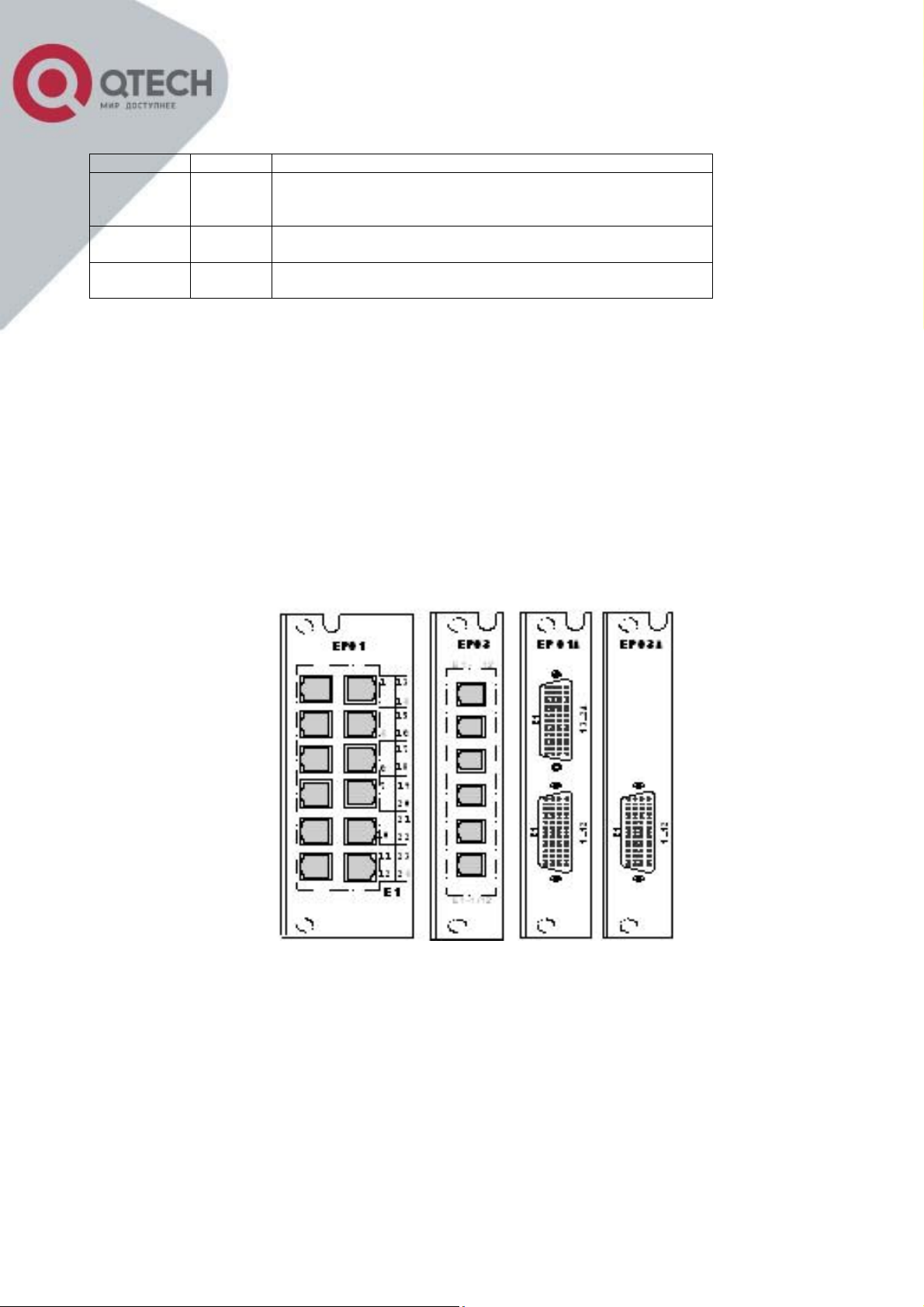

QBM-S43-EP01 Модуль трибутарных интерфейсов, для
установки в шасси модульного 3U SDH
мультиплексора, 24 Е1, 120 Ом (разъём
RJ45), занимает два слота.
QBM-S43-EP01/T Модуль трибутарных интерфейсов, для
установки в шасси модульного 3U SDH
мультиплексора, 24 Е1, 120 Ом (разъём
RJ45), занимает два слота.
QBM-S43-EP01A/T Модуль трибутарных интерфейсов, для
QBM-S43-EP01
установки в шасси модульного 3U SDH
мультиплексора, 24 Е1, 120 Ом (два
разъёма DMS-60). Необходимо два
интерфейсных кабеля BH4.850.124-B
QBM-S43-EP02 Модуль трибутарного интерфейса, для
установки в шасси модульного 3U SDH
мультиплексора, 1 Е3/DS3, разъём BNC
или СС4.
QBM-S43-EP03/T Модуль трибутарных интерфейсов, для
установки в шасси модульного 3U SDH
мультиплексора, 12 Е1, 120 Ом (разъём
RJ45).
QBM-S43-EP03A/T Модуль трибутарных интерфейсов, для
установки в шасси модульного 3U SDH
мультиплексора, 12 Е1, 120 Ом (один
QBM-S43-EP03
разъём DMS-60). Необходим один
интерфейсный кабель BH4.850.124-B
QBM-S43-EX01 Модуль агрегации и DXC, для установки
в шасси модульного 3U SDH
мультиплексора, 2 медных интерфейса
STM-1, CC4.

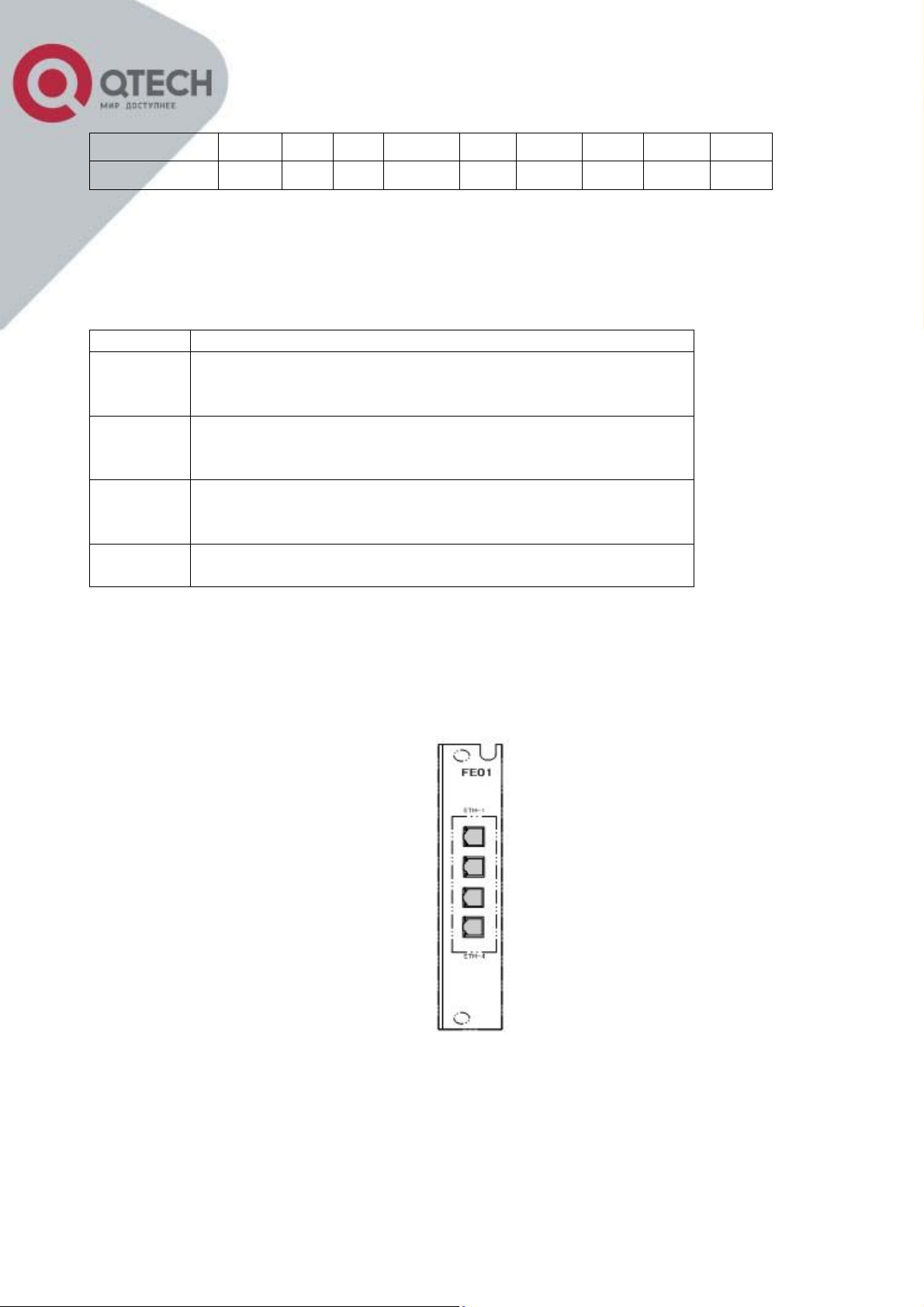

QBM-S43-FE01 Модуль трибутарных интерфейсов
10/100Base-T по технологии EoS (GFP,
LCAS), для установки в шасси
модульного 3U SDH мультиплексора, 4
независимых порта, 63VC-12 на модуль,
прозрачная передача VLAN, RJ45.
QBM-S43-FE02 Модуль трибутарных интерфейсов
100Base-X по технологии EoS (GFP,
LCAS), для установки в шасси 3U
модульного SDH мультиплексора, 4
независимых порта для установки любых
SFP модулей, 63VC-12 на модуль,
прозрачная передача VLAN.
QBM-S43-GX01 Модуль агрегации 10/100/1000Base-TX
по технологии EoS (GFP, LCAS), для
установки в шасси 3U модульного SDH
мультиплексора, 1 порт, агрегация
8:1, 63VC-12 на модуль, поддержка
802.1Q. Дополнительная возможность
агрегации трафика от 6 соседних карт.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
QBM-S43-GX01A Модуль агрегации 1000Base-X (слот под
установку любых SFP) по технологии
EoS (GFP, LCAS), для установки в
шасси 3U модульного SDH
мультиплексора, 1 порт, агрегация
8:1, 63VC-12 на модуль, поддержка
802.1Q. Дополнительная возможность
агрегации трафика от 6 соседних карт.
QBM-S43-GX02 Модуль агрегации 10/100/1000Base-T по
технологии EoE, для установки в шасси
3U модульного SDH мультиплексора, 1
порт, агрегация 8:1, поддержка
802.1Q.

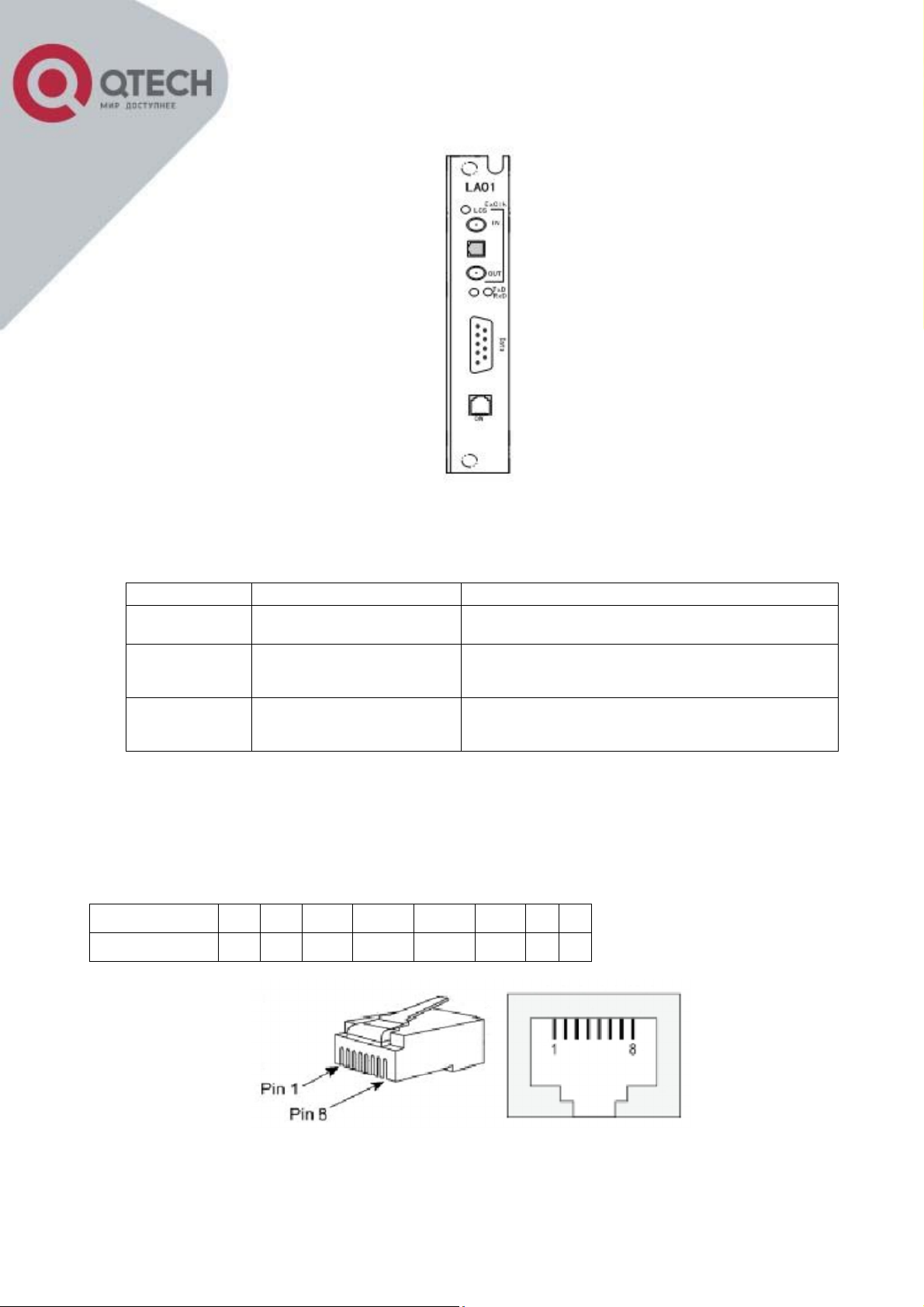

QBM-S43-LA01 Модуль интерфейса RS232, внешней
синхронизации и EOW, для установки в
шасси модульного 3U SDH
мультиплексора.
QBM-S43-NMS Модуль управления и вывода внешней
сигнализации, для установки в шасси
модульного 3U SDH мультиплексора.
QBM-S43-NMS2 Модуль управления и вывода внешней
NMS
QBM-S43-
сигнализации, для установки в шасси
модульного 3U SDH мультиплексора.

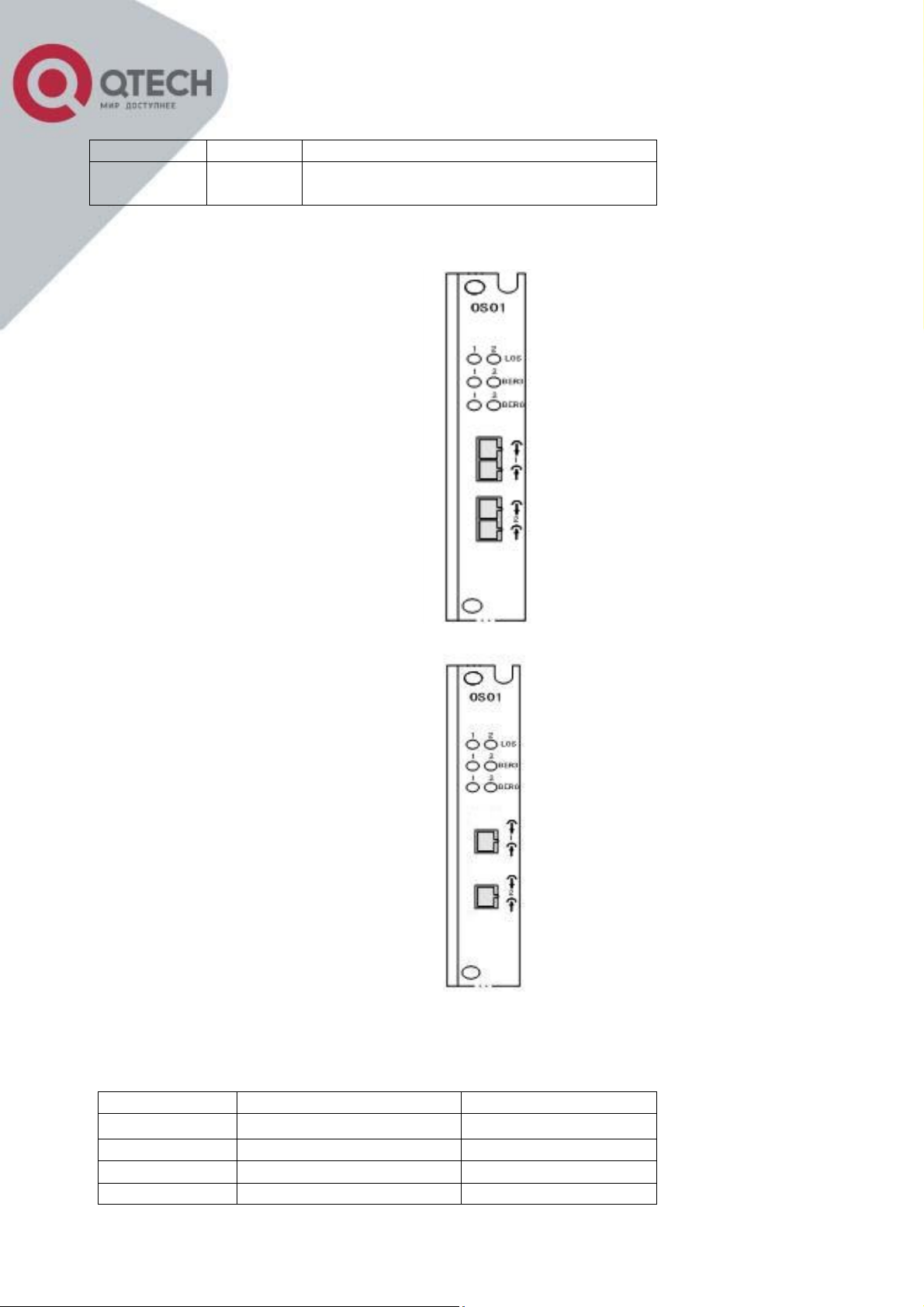

QBM-S43-OS01 Модуль трибутарный, для установки в
шасси модульного 3U SDH
мультиплексора, 2 оптических
интерфейса STM-1, S-1.1. до 25 км.
QBM-S43-OS01S Модуль трибутарный, для установки в
шасси модульного 3U SDH
мультиплексора, 2 интерфейса STM-1, c
QBM-S43-OS01
SFP слотами, возможность установки
любых SFP.
QBM-S43-OS02A Модуль трибутарный, для установки в
шасси модульного 3U SDH
мультиплексора, 2 оптических
интерфейса STM-1, S-1.1, до 25 км, 2
интерфейса 10/100Base-TX.
QBM-S43-OS04 Модуль трибутарный, для установки в
шасси модульного 3U SDH
мультиплексора, 2 интерфейса STM-4, c
SFP слотами, возможность установки
любых SFP.
QBM-S43-OX01 Модуль агрегации и DXC для установки
в шасси модульного 3U SDH
мультиплексора, 2 оптических
интерфейса STM-1, S-1.1.
QBM-S43-OX01/S Модуль агрегации и DXC для установки
в шасси модульного 3U SDH
мультиплексора, 2 WDM оптических
QBM-S43-OX01
интерфейса STM-1, 1310Tx/1550Rx, до
25 км..
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
QBM-S43-OX01S Модуль агрегации и DXC, для установки
в шасси модульного 3U SDH
мультиплексора, 2 интерфейса STM-1 c
SFP слотами, возможность установки
любых SFP.
QBM-S43-OX04 Модуль агрегации и DXC, для установки
в шасси модульного 3U SDH
мультиплексора, 2 интерфейса STM-4 c
SFP слотами, возможность установки
любых SFP.
QBM-S43-OX16 Модуль агрегации и DXC, для установки
в шасси модульного 3U SDH
мультиплексора, 2 интерфейса STM-16 c
SFP слотами, возможность установки
любых SFP.
BH4.851.94 Переходной интерфейсный кабель для
модуля QBM-S43-ED01 используемого в
режиме DTE. Кабель на один интерфейс
V.35.
BH4.851.104 Переходной интерфейсный кабель для
модуля QBM-S43-ED01 используемого в
режиме DTE. Кабель на два интерфейса
V.35.
BH4.851.93 Переходной интерфейсный кабель для
модуля QBM-S43-ED01 используемого в
режиме DCE. Кабель на один интерфейс
V.35.
BH4.851.103 Переходной интерфейсный кабель для
модуля QBM-S43-ED01 используемого в
режиме DCE. Кабель на два интерфейса
V.35.
BH4.850.124-B Кабель интерфейсный на 12 потоков Е1
для модулей QBM-S43-EP01A/T, QBM-S43EP03A/T мультиплексора QBM-7400.
Коннектор DMS-60.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
3. ПАРАМЕТРЫ МУЛЬТИПЛЕКСОРА
3.1 ВНЕШНИЙ ВИД МУЛЬТИПЛЕКСОРА
Рисунок 1 – Внешний вид мультиплексора.
PWR-1/PWR-2 – блоки питания; FAN – вентилятор; NM02 – модуль
управления; DXC – матрица кросс-коммутации. Слоты 1-4 называются
универсальными.
3.2. ЭЛЕКТРОПИТАНИЕ
Питание AC ~220В, DC -48В
Потребляемая мощность: ≤85 Вт
3.3 УСЛОВИЯ ЭКСПЛУАТАЦИИ
Рабочая температура: 0ºC~40ºC
Влажность воздуха: 10%~90%(при температуре 25ºC)
3.4 УСЛОВИЯ ХРАНЕНИЯ
Температура хранения -20ºC~70ºC
Влажность воздуха: 10%~90%, без образования конденсата (при
температуре 25ºC)
3.5 ГАБАРИТЫ И ВЕС
Высота 3U, длина 19”;
Габариты: 300мм(Ш)х136мм(В)х440мм(Г)
Вес: 12 кг
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
4. ОПИСАНИЕ МОДУЛЕЙ ДЛЯ SDH 7400
4.1 БЛОК ПИТАНИЯ DC
Рисунок 2 – Фронтальный вид блока питания DC.
Рисунок 3 – Фронтальный вид блока питания AC.
GND – 0 «земля»;
-48V - -48В;
2 блока питания DC -48В;
Поддержка резервирования 1+1;
Таблица 1 – Описание индикации модуля питания DC
Индикатор
+5V Зеленый
-48VLOS Красный
Цвет Описание
Горит: Норма;
Погашен: Не подключен источник питания.
Горит: Ошибка или не подключено питание;
Погашен: Норма.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
220VFAIL Красный
Горит: Ошибка или не подключено питание 220В;
Погашен: Норма.
4.2 МОДУЛЬ УПРАВЛЕНИЯ
Рисунок 4 – Фронтальный вид модуля управления.
Позволяет управлять оборудованием, протокол управления Q3. Узлом
можно управлять удаленно через DCC канал или через выделенный канал
Е1. 1 порт управляющего Ethernet, 1 разъем аварийной сигнализации, 2
кнопки, 4 DIP переключателя, 4 индикатора.
Таблица 2 – Индикатор аварий.
Индикатор Цвет Описание
RUN Зеленый
MASK Желтый
ALM-P Красный
ALM-D Желтый
Мигает: норма;
Погашен: нет питания;
Горит: нажата кнопка MASK;
Погашен: кнопка отжата;
Срочная авария/потеря сигнала
Горит: отсутствие входного сигнала;
Мигает: срочная авария;
Погашен: норма;
Несрочная авария
Мигает: несрочная авария;
Погашен: норма;
Таблица 3 – Описание кнопок.
Кнопка Описание
Нажата: маскирование аварий, при возникновении аварий
MASK
издается звуковой сигнал;
Отжата: аварии не маскируются;
AUTO
Кнопка без фиксации, очистка аварий.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
записываются в базу данных,
Таблица 4 – Описание dip переключателей
№ DIP Описание
1
2
3
4
ON: установка сервисного IP адреса 192.192.192.192;
OFF: возвращение исходного IP адреса.
ON: модуль управления находится в режиме ожидания, мультиплексор не
доступен для управления в СУ, только режим наблюдения;
OFF: модуль управления находится в режиме управления.
ON: Аварии об изменениях модулей в SDH
но при этом необходимо нажать кнопку «confirm current
configuration».
OFF: Аварии об изменениях модулей в SDH не записываются в базу
данных.
Зарезервирован.
Примечание! По умолчанию все DIP переключателей в состоянии OFF.
Внимание! При использовании 3-го dip переключателя и смены модулей в
«горячем» режиме необходимо использовать кнопку «confirm current
configuration» в системе управления.
По умолчанию IP адрес Ethernet порта 192.192.4.2, маска
255.255.255.0.
- Поддержка скорости 10/100 Мбит/с;
- Поддержка auto MDI/MDI-X;
- Поддержка автоопределения;
- Тип коннектора RJ-45;
- 1 порт Ethernet на передней панели, 2 порта на тыльной стороне
предназначены для каскадирования;
- Поддержка протокола Q3;
- Поддержка дуплекс, полудуплекс;
4.2.1 РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ
Таблица 5 – Назначение выводов на коннекторе
№ контакта
Назначение
1 2 3 4 5 6 7 8
TxD+ TxD- RxD+ - - RxD- - -
Рисунок 5 – Расположение выводов на коннекторе RJ-45.
Для подключения необходимо изготовить кабель с использованием UTP
CAT-5 или выше. Обратите внимание, что длина кабеля не должна
превысить 100 метров.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1

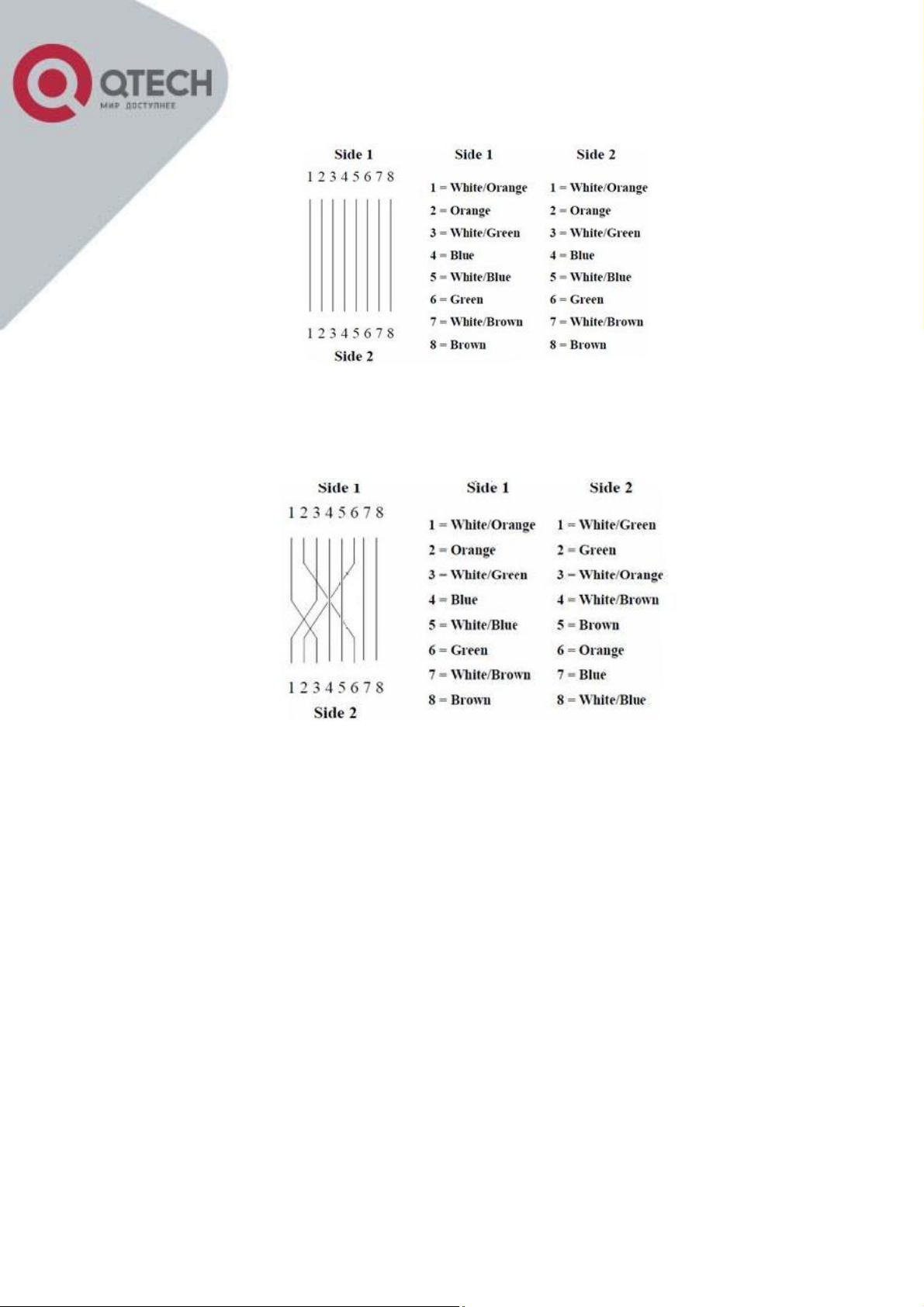

4.2.3 ПРЯМОЙ КАБЕЛЬ ДЛЯ ETHERNET
Рисунок 6 – Прямой кабель для Ethernet
4.2.4 КРОССОВЫЙ КАБЕЛЬ ДЛЯ ETHERNET
Рисунок 7 – Кроссовый кабель для Ethernet
Установка сервисного IP адреса 192.192.192.192 переключить 1-ый DIP
switch в положение ON, установить на сетевом интерфейсе компьютера
IP адрес 192.192.192.Х и маску 255.255.0.0, где Х={1-254}, кроме
192.
Внимание! Установка сервисного IP адреса используется, когда
невозможно определить IP адрес мультиплексора, сервисный IP адрес
устанавливается на 5 минут.
Подключить патчкорд к порту Ethernet мультиплексора и компьютера,
если известен IP адрес мультиплексора (по умолчанию 192.192.4.2), то
задать IP адрес на сетевом интерфейсе компьютера 192.192.4.Х маска
подсети 255.255.255.0, где Х={1-254}, кроме IP мультиплексора.
Подключиться через telnet по IP адресу (порт 23), ввести логин root
и пароль root (по умолчанию, изменению не подлежит). Программное
обеспечение для данной платформы SDH основано на ядре Linux. Далее
необходимо выполнить команду для изменения прав доступа к файлу.
# chmod 777 /usr/application/tools/fw_accenv (нажать Enter)
Далее выполнить команду задания IP адреса для SDH.
# fw_accenv -s ipaddr Х.Х.Х.Х (нажать Enter)– команда для смены IP
адреса, где Х.Х.Х.Х IP адрес мультиплексора.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
# fw_accenv -s netmask 255.255.255.0 – смена маски подсети.
# fw_accenv –s gatewayip 192.192.4.1 – смена шлюза.
Рисунок 8 – Пример изменения IP адреса
После проведенных операций по изменению IP адреса, шлюза и маски
подсети, если сессия идет по сервисному IP адресу, то необходимо
выполнить команду reboot и затем вернуть 1 DIP переключатель в
положение OFF. Все изменения вступят в силу после перезагрузки.
Разъем аварийной сигнализации расположен на лицевой панели модуля
NM01, позволяет подключить световое табло или звуковую сигнализацию
и выводить два типа аварий: - не срочная авария; - срочная авария.
4.3 МОДУЛЬ STM-1 И STM-4.
Могут реализовать STM-1/STM-4 канал связи и также обеспечить
перекрестное соединение и синхронизацию. Каждый sdh 7400 позволяет
использовать 2 модуля агрегации (слот DXC). Модули OX01/OX04 имеют
по 2 порта, они могут быть использованы для подключения к базовой
сети узлов или в топологию «кольцо». Поддержка VC12, VC3, VC4.
Модуль OX01 поддерживает STM-1, OX04 поддерживает STM-4.
Рисунок 9 – Фронтальный вид модуля агрегации STM-1.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Рисунок 10 – Фронтальный вид модуля агрегации STM-4 со слотами для
SFP модулей.
Рисунок 11 – Фронтальный вид модуля агрегации STM-1 WDM.
Таблица 6 – Тип оптического интерфейса.
Тип модуля Длина волны, нм Дальность, км
OX01 1310 0-25
OX01/L 1310 10-60
OX01/S Tx=1310/Rx=1550 0-25
OX01/S5 Tx=1550/Rx=1310 0-25
OX04 2 слота под SFP
модуля
Зависит от параметров SFP
модуля
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Таблица 7 – Индикация на модули STM-1 и STM-4.
Индикатор Цвет Обозначение
RUN Зеленый
MA Зеленый
LOS-1
LOS-2
BER3-1
BER3-2
BER6-1
BER6-2
Красный
Красный
Желтый
Мигает: норма;
Погашен: нет питания или модуль не включен.
Горит: режим master;
Погашен: режим slave;
Горит: потеря сигнала на локальной стороне;
Погашен: норма;
Горит: Ошибки на приеме превышают 10-3;
Погашен: Ошибки на приеме не превышают 10-3;
Горит: Ошибки на приеме превышают 10-6;
Погашен: Ошибки на приеме не превышают 10-6.
Тип коннектора: SC/PC (опционально FC), 2 волокна или WDM;
Линейное кодирование: NRZ;
Линейная скорость: STM-1 155,52 Мбит/с, STM-4 622 Мбит/с;
Поддержка протекции 1+1 (MSP, SNCP).
Поддержка кросс коннектов: однонаправлены, двунаправлены,
multicast/broadcast.
Поддержка BER теста внутренних 2-х Е1 потоков;
Поддержка каналов управления по 2 Е1 потокам;
Поддержка внутренней синхронизации соответствие стандарту ITU-T
G.813 – 1 канал синхронизации на выход, 2-ой на вход. Интерфейс
синхронизации расположен в backplane. Синхронизация поддерживает 2
Мбит и 2 МГц.
4.4 МОДУЛЬ DXC02
Рисунок 12 – Фронтальный вид модуля DXC.
Модуль позволяет делать кросс коннект по таймслотам (64 кбит/с),
поддержка режимов PCM-30 или PCM-31.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Таблица 8 – Индикация на модуле.
Индикатор
RUN Зеленый
Цвет Описание
Мигает: Норма.
Погашен: модуль не подключен
Интерфейс расположен на backplane.
4.5 STM-1 ТРИБУТАРНЫЙ МОДУЛЬ.
Рисунок 12 – Фронтальный вид модуля OS01.
Рисунок 13 – Фронтальный вид модуля OS01 WDM.
Таблица 9 – Тип оптического интерфейса.
Тип модуля Длина волны, нм Дальность, км
OS01 1310 Tx/Rx 0-25
OS01/L 1310 10-60
OS01/S Tx=1310/Rx=1550 0-25
OS01/S5 Tx=1550/Rx=1310 0-25
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Таблица 10 - Индикация модуля OS01
Индикатор Цвет Описание
LOS-1
LOS-2
BER3-1
BER3-2
BER6-1
BER6-2
Красный
Красный
Желтый
Индикатор оптических портов
Горит: Потеря сигнала;
Погашен: норма.
Горит: Ошибки на приеме превышают 10-3;
Погашен: Ошибки на приеме не превышают 10-3;
Горит: Ошибки на приеме превышают 10-6;
Погашен: Ошибки на приеме не превышают 10-6.
Тип коннектора: SC/PC (опционально FC), 2 волокна или WDM;
Линейное кодирование: NRZ;
Линейная скорость: STM-1 155,52 Мбит/с;
Поддержка протекции 1+1 (MSP, SNCP).
Поддержка кросс коннектов однонаправлены, двунаправлены,
multicast/broadcast.
Поддержка BER теста внутренних 2-х Е1 потоков;
Поддержка каналов управления по 2 Е1 потокам;
Поддержка протекции 1+1 MSP, SNCP.
Модуль является для SDH 7400 трибутарной картой, а связывается она с
агрегатной картой SDH уровня STM-1.
4.6 МОДУЛЬ PDH Е1
a) b) c) d)
Рисунок 14 – Фронтальный вид модулей: a)* 24 потока Е1 с
коннектором RJ-45; b) 12 потоков Е1 с коннекторами RJ-45; c) 24
потока Е1 с коннектором DMS-60; d) 12 потоков Е1 с коннектором DMS-
60.
*Примечание! Рис.14(а) модуль на 24 потока Е1 с коннекторами RJ-45
занимает 2 слота, рекомендуемые слоты для использования
1,2,5,6,8,9,12,13.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Таблица 11 – Назначение контактов коннектора RJ-45.
RJ45 pin № E1 Рекомендуемый цвет кабеля
1 E1_IN(1)- Синий
2 E1_IN(1)+ Бело-синий
3 E1_OUT(1)+ Оранжевый
4 E1_OUT(1)- Бело-оранжевый
5 E1_IN(2)- Зеленый
6 E1_IN(2)+ Бело-зеленый
7 E1_OUT(2)+ Коричневый
8 E1_OUT(2)- Бело-коричневый
В модуле EP03 поддерживаются оба импеданса 75Ом и 120Ом, выбирается
путем переключением dip switch k1~k6 ON-75ОМ, OFF-120Ом.

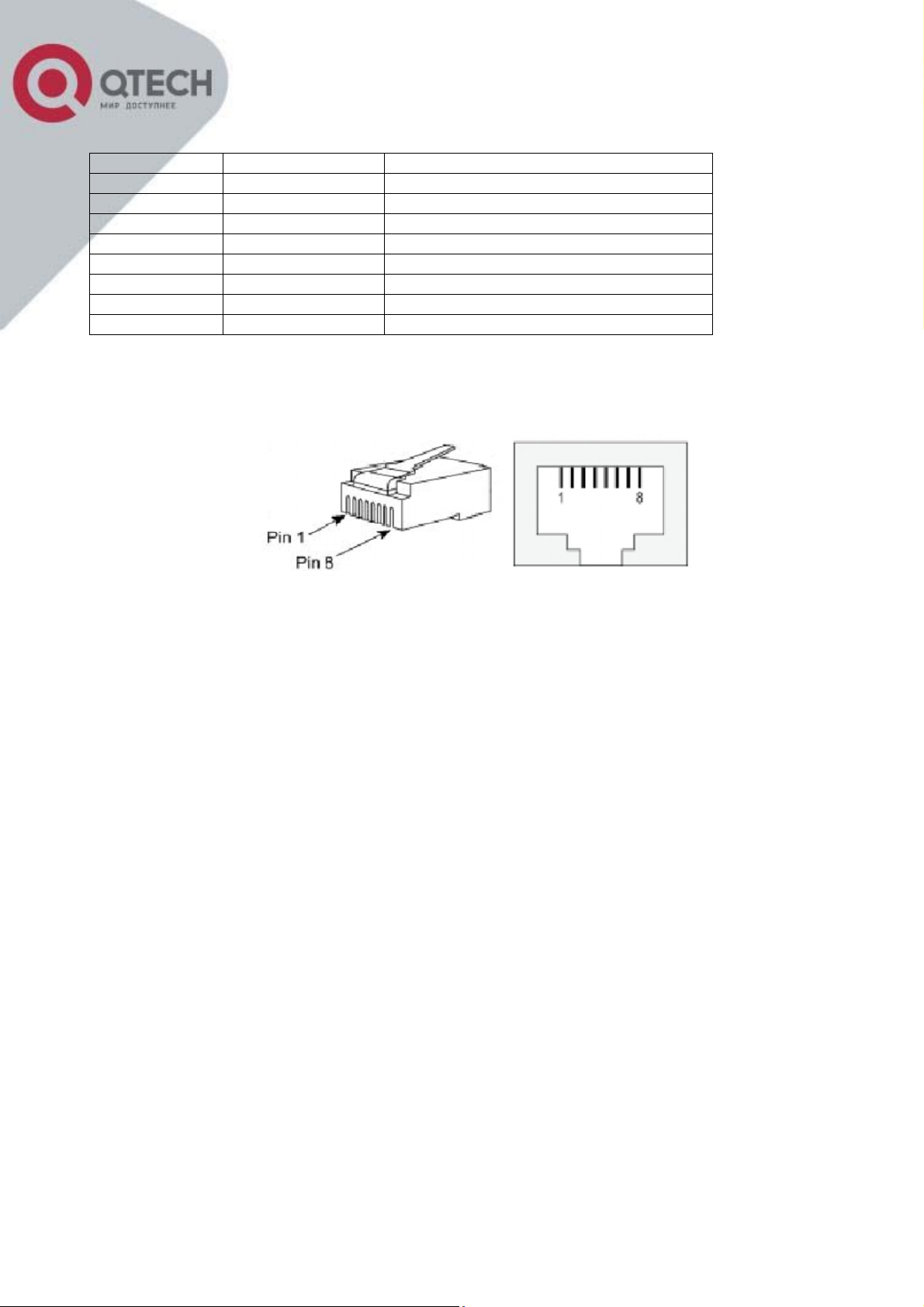

Рисунок 15 – Расположение выводов на коннекторе RJ-45.
Модули EP01/T и EP03/T функционируют при импедансе линии 120Ом.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Таблица 12 - Назначение контактов коннектора DMS-60, интерфейсного
кабеля BH4.850.124-B.
DMS60 pin № Е1 Пара кабеля Рекомендуемый цвет кабеля
1 E1_IN(1)+ Белый
30 E1_IN(1)60 E1_OUT(1)+ Белый
31 E1_OUT(1)-
2 E1_IN(2)+ Белый
29 E1_IN(2)59 E1_OUT(2)+ Белый
32 E1_OUT(2)-
3 E1_IN(3)+ Красный
28 E1_IN(3)58 E1_OUT(3)+ Красный
33 E1_OUT(3)-
4 E1_IN(4)+ Красный
27 E1_IN(4)57 E1_OUT(4)+ Красный
34 E1_OUT(4)-
6 E1_IN(5)+ Черный
25 E1_IN(5)55 E1_OUT(5)+ Черный
36 E1_OUT(5)-
7 E1_IN(6)+ Черный
24 E1_IN(6)54 E1_OUT(6)+ Черный
37 E1_OUT(6)-
8 E1_IN(7)+ Желтый
23 E1_IN(7)53 E1_OUT(7)+ Желтый
38 E1_OUT(7)-
9 E1_IN(8)+ Бело-синий
22 E1_IN(8)52 E1_OUT(8)+ Бело-оранжевый
39 E1_OUT(8)11 E1_IN(9)+ Синий
20 E1_IN(9)50 E1_OUT(9)+ Синий
41 E1_OUT(9)12 E1_IN(10)+ Красно-синий
19 E1_IN(10)49 E1_OUT(10)+ Красно-синий
42 E1_OUT(10)13 E1_IN(11)+ Красно-синий
18 E1_IN(11)48 E1_OUT(11)+ Красно-синий
43 E1_OUT(11)14 E1_IN(12)+ Сине-черный
17 E1_IN(12)47 E1_OUT(12)+ Сине-черный
44 E1_OUT(12)15 GND Сине-черный
16 GND
45 GND Сине-черный
46 GND
Экран(об.) GND Желтый
Экран(об.) GND
пара
Синий
пара
Оранжевый
пара
Зеленый
пара
Коричневый
пара
Синий
пара
Оранжевый
пара
Зеленый
пара
Коричневый
пара
Синий
пара
Оранжевый
пара
Зеленый
пара
Коричневый
пара
Синий
пара
Оранжевый
пара
Синий
пара
Оранжевый
пара
Зеленый
пара
Коричневый
пара
Синий
пара
Оранжевый
пара
Зеленый
пара
Коричневый
пара
Синий
пара
Оранжевый
пара
Зеленый
пара
Коричневый
пара
Зеленый
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
процесс передачи данных не
IN+
4.6 МОДУЛЬ OW(LA01)
Рисунок 16 – Фронтальный вид модуля LA01.
Таблица 13 – Индикация модуля LA01.
Индикатор Цвет индикатора Описание
LOS Красный
Tx Зеленый
Rx Зеленый
Горит: потеря сигнала синхронизации;
Погашен: норма;
Мигает: режим передачи данных;
Погашен:
идет.
Мигает: режим приема данных;
Погашен: процесс приема данных не
идет.
Тип коннектора OW – RJ-11, набор телефонного номера #NNNN, где NNNNномер заданный в системе управления, например 1234. Необходимо
использовать overhead Е1 с помощью системы управления.
Таблица 14 – Назначение контактов RJ-45.
Pin 1 2 3 4 5 6 7 8
Назначение
IN-GND OUT+ OUT- GND - -
Рисунок 17 – Расположение выводов на коннекторе RJ-45.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Таблица 15 – Назначение контактов разъема DB9
DB9
Назначение
1 2 3 4 5 6 7 8 9
TCLK-RxD TxD TCLK+ GND TXD+ TXD- RXD+
RXD-
Выбор режима RS232 необходимо dip переключателем k1[1] из таблицы
№16. RS232 использует 2,3 и 5 контакты. Синхронный интерфейс
использует 1,4,6,7,8,9 контакты.
Таблица 16 – назначение dip переключателей.
№ dip Описание
Выбор режима RS232
K1[1]
ON: USRT синхронный;
OFF: UART асинхронный;
RJ45/BNC включение заземления.
K1[2]
ON: вкл. заземление;
OFF: выкл. заземление;
Разрешить/запретить асинхронный RS232
K1[3]
ON: разрешить UART;
OFF: запретить UART;
K1[4]
ON: отладочный режим;
OFF: нормальный режим.
Примечание! Когда используется overhead Е2 и канал данных в одно и
тоже время, канал данных прервется на передачу overhead E2. После
прекращения передачи Е2 передача канала данных возобновится.
4.7 МОДУЛЬ FE01 (EOS).
Рисунок 18 – Фронтальный вид модуля FE01.
Модуль предназначен для передачи EoS (Ethernet over SDH) трафика
Ethernet через сеть SDH и может быть установлен в один из
универсальных слотов.
Поддержка VC12 VCAT, VCAT можно выбрать с 1-го по 63-ий, четыре
порта изолированы друг от друга.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
№ контакта
Поддержка до 4-х VCG.
Пропускная способность выбирается от 2-х до 100 Мбит/с, для
установления пропускной способности 100 Мбит/с необходимо выбрать 46
VC12.
Поддержка GFP в соответствии с ITU-T G.7041;
Поддержка LCAS в соответствии с ITU-T G.7042;
Поддержка скорости 100 Мбит/с;
Поддержка auto MDI/MDIX
Таблица 17 – Назначение контактов RJ-45.
1
2 3 4 5 6 7 8
Назначение TxD+ TxD- RxD+
- - RxD- - -
4.8 МОДУЛЬ FE04 (EOE)
Модуль позволяет передать Ethernet трафик через поток Е1.

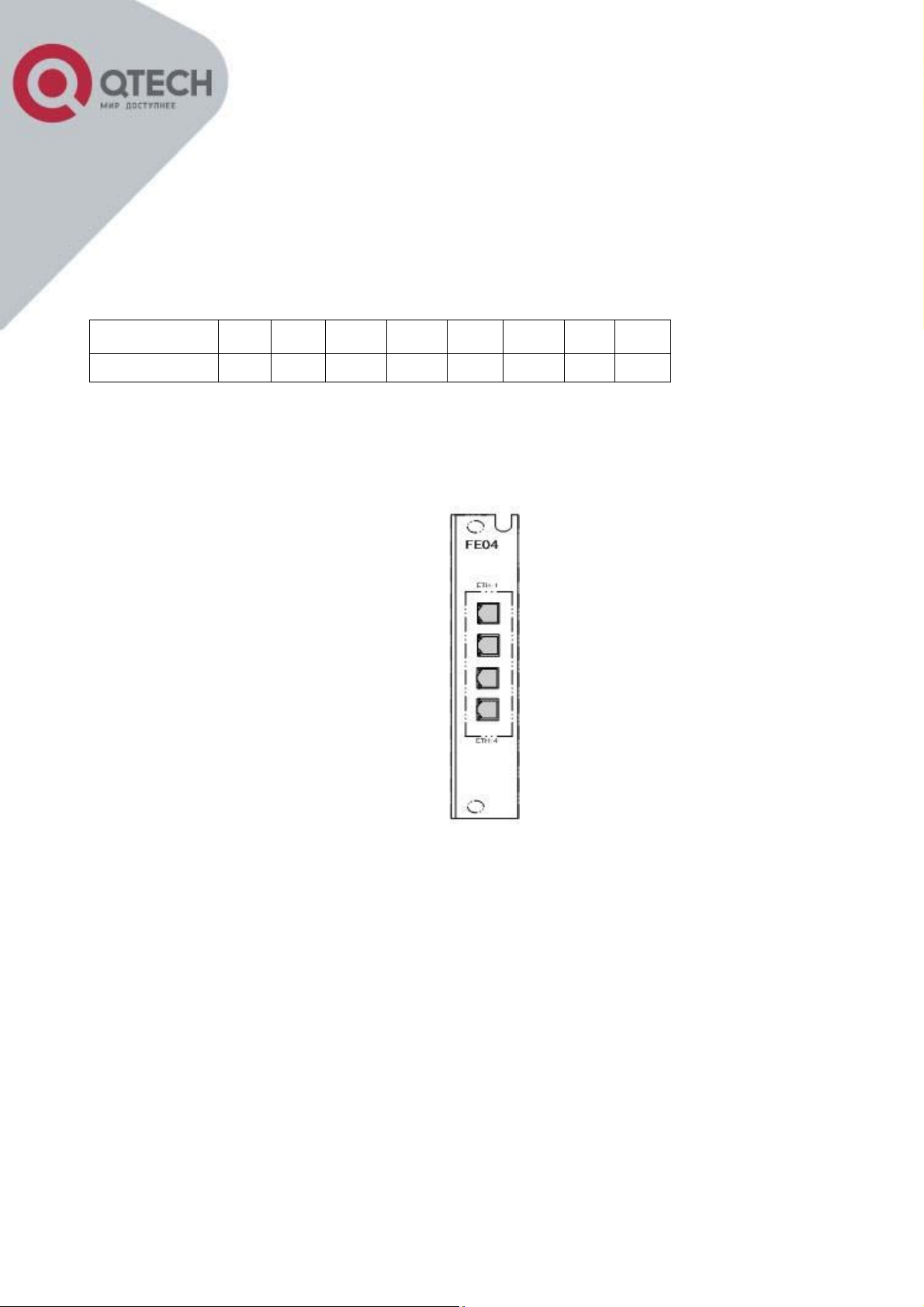

Рисунок 19 – Фронтальный вид модуля FE04.
Кадры Ethernet инкапсулируются в поток Е1, каждый канал
инкапсулируется от 1 до 16 Е1.
Примечание! 4 VCG обеспечивает только 15 VC12, т.к. всего их 63 и
они жестко привязаны к VCG.
Поддержка скорости порта 100 Мбит/с;
Тип коннектора RJ-45.
Поддержка GFP в соответствии с ITU-T G.7041;
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
4.9 МОДУЛЬ АГРЕГАЦИИ FE06

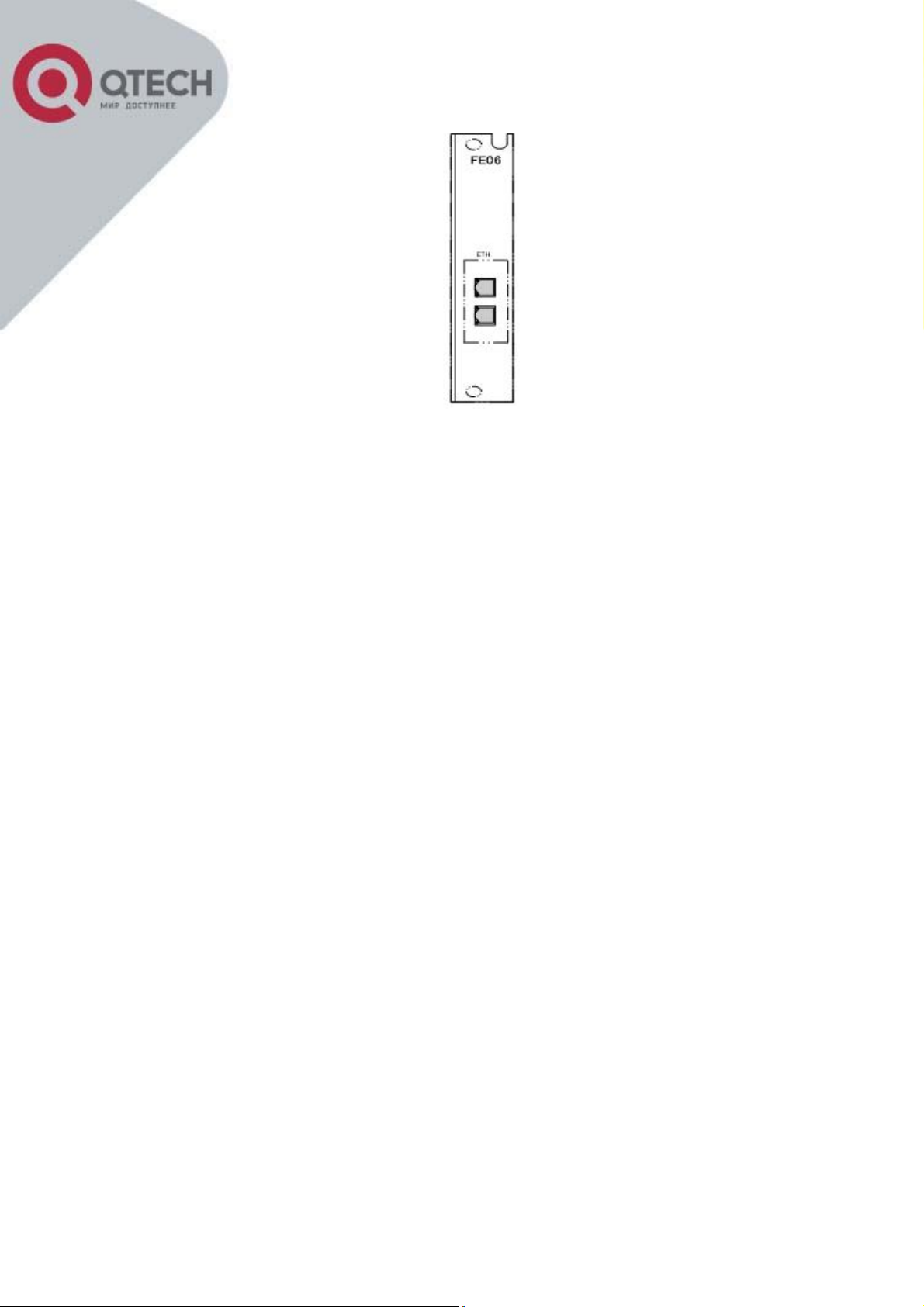

Рисунок 20 – Фронтальный вид модуля FE06.
Два внешних интерфейса, тип коннектора RJ-45;
Поддержка автоопределения, скорость 10/100 Мбит/с, дуплекс и
полудуплекс;
Соответствие стандарту IEEE 802.3ad – объединение несколько
физических каналов в один логический.
Поддержка GFP в соответствии с ITU-T G.7041;
Поддержка LCAS в соответствии с ITU-T G.7042;
Поддержка до восьми внутренних каналов виртуальной конкатенации VC12
VCAT;
Поддержка пропускной способности до 1 STM-1 (155,52 Мбит/с);
Поддержка VLAN на внутренних интерфейсах, VLAN могут быть выбраны
based on port или 802.1Q. VLAN на based on ports порты работают в
прозрачном режиме, т.е. порт принимает кадры с VLAN тегом или без
тега и не фильтруют переданные/принимаемые кадры в соответствии с
VLAN. VLAN 802.1Q обрабатывает кадры с тегом 802.1Q, конфигурирует
VLAN ID и приоритет 802.1p. Когда VLAN запрещен восемь внутренних
интерфейсов не изолированы. Два внешних интерфейса поддерживают
транк, который обеспечивает режим защиты 1:1. Когда работают оба
порта, трафик распределяется равномерно; когда 1 из интерфейсов не
работает, весь трафик переходит на другой порт.
Поддержка Ethernet L2 привязывание MAC адресов к портам.
Поддержка QoS, высокий приоритет имеет port on based, далее DiffServ, и низкий приоритет имеет 802.1р.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
4.10 МОДУЛЬ АГРЕГАЦИИ GX01
Рисунок 21 – Фронтальный вид модуля GX01.
1 внешний интерфейс, тип коннектора RJ-45;
Поддержка автоопределения, скорость 10/100 Мбит/с, дуплекс и
полудуплекс, 1000Мбит/с дуплекс;
Поддержка до восьми внутренних каналов виртуальной конкатенации VC12
VCAT;
Помещается в 4-ий и 11-ый слот;
Поддержка пропускной способности до 1 STM-1 (155,52 Мбит/с);
Поддержка VLAN на внутренних интерфейсах, VLAN могут быть выбраны
based on port или 802.1Q. VLAN на based on ports порты работают в
прозрачном режиме, т.е. порт принимает кадры с VLAN тегом или без
тега и не фильтруют переданные/принимаемые кадры в соответствии с
VLAN. VLAN 802.1Q обрабатывает кадры с тегом 802.1Q, конфигурирует
VLAN ID и приоритет 802.1p. Когда VLAN запрещен восемь внутренних
интерфейсов не изолированы.
Поддержка Ethernet L2 привязывание MAC адресов к портам.
Поддержка QoS, высокий приоритет имеет port on based, далее DiffServ, и низкий приоритет имеет 802.1р.
4.10 PDH ТИРБУТАРНЫЕ МОДУЛИ
Рисунок 22 - Модели PDH модулей
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Сервисные
Тип и количество
2
6
Таблица 18 – Модели PDH модулей
Количество
PDH модель
оптических
порты
интерфейсов.
интерфейсов
OP02(a) 4 - 2×E1 или E1+V.35
OP03(b) 2
OP05(c) 2
2×FE,
Ethernet
2×FE,
Ethernet
2×E1＋
1×100Base-Tx
4×E1＋
1×100Base-Tx
OP06(d) 2 - 4×E1
Оптический порт имеет конектор SC, Ethernet – RJ-45.
Таблица 19 – Описание индикации
Индикатор Цвет Описание Примечание
LOS-1~
LOS-2
LOS-4
BER
BER3
BER6
ETH-L Зеленый
ETH-F
Красный
Красный
Желтый
Горит: потеря оптического
сигнала на приемной стороне,
loss.
Погашен: норма.
Горит: ошибки
BER3 10
BER6 10-6
Погашен: 10-3/10-6
Горит: линк активен, патчкорд
подключен.
Погашен: нет линка, либо
патчкорд не подключен.
Горит: дуплекс;
Погашен: полудуплекс;
Мигает: конфликт
-3
OP02 имеет 4 Los
индикатора
OP03/OP05/OP06 имеют по
LOS индикатора
OP02 имеет 4 BER
индикатора
OP06 имеет 2 BER3 и 2 BER
индикатора
OP03 и OP05 имеют
индикации статуса Ethernet
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
5. ПРИМЕР ТИПОВОГО СОЕДИНЕНИЯ
Рисунок 25 – Базовое соединение sdh.
Рисунок 26 – Базовое соединение sdh режим протекции.
ИНСТАЛЯЦИЯ ОБОРУДОВАНИЯ.
При подключении питания -48В (DC), первым следует подключить провод
«земля» (левая клемма разъема питания). Несоблюдение полярности при
подключении напряжения питания приводит к потере работоспособности
оборудования.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
При подключении питания 220 вольт, необходимо соединить разъём
электропитания с сетевой розеткой, поставляемым в комплекте кабелем
электропитания.
Тел/факс +7 (495) 797-3311
Россия, 121309, Москва, Новозаводская ул., 18, стр. 1
Loading...
