МУЛЬТИПЛЕКСОР SDH СЕРИИ QBM-7100

QBM-SSADH

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

СОДЕРЖАНИЕ

1. МЕРЫ БЕЗОПАС

2. ОБЗОР…

……………………………………………………………………………………………………………….5

2.1. Основн

3. ОСНОВНЫЕ ПАРАМЕТРЫ ОБОРУ

3.1. Парам

3.2. Парам

3.3. Парам

3.4. Парам

етры оптического интерфейса…………………………...……………………………………………6 етры интерфейса Е1………………………………………..…………………………………………..6 етры интерфейса Ethernet…………………………………..…………………………………………6 етры интерфейса V.35………………………………………...………………………………………..6

4. ПЕРЕДНЯЯ ПАНЕ

4.1 Передня

4.2 Светоди

4.3 Интерфе

4.4 Разъем те

4.5 DIP-пере

5. ЗАДНЯЯ ПАНЕЛЬ И НАЗНАЧЕНИЕ ВЫВОДОВ………………………………………………………………...9

5.1 Задняя панел

5.2 Ввод пит

5.3 Ввод пит

5.4 Переклю

5.5 Разъём а

5.6 Пара

6 ИНТЕРФЕ

метры используемого реле типа TQ2-5V…………………………………………………………….10

ЙСНЫЕ МОДУЛИ………………………………………………………………………….……………10

6.1 Оптическ

6.2 Трибутар

6.2.1 На

значение контактов разъема интерфейса E1………………………………………………………..12

6.3 Трибутар

6.4 Трибутар

6.4.1 На 7 LCD И СИ 8 ПОДКЛЮЧ

8.1 На

значение контактов разъема DB25 интерфейса V.35………………………………………………14

СТЕМНОЕ МЕНЮ……………………………………………………………………………………….15

ЕНИЕ С ИСПОЛЬЗОВАНИЕМ TELNET…………………………………………………………….16

значение команд Telnet…………………………………………………………………………………….17

8.2 Использо 9 ПРОГРАММНОЕ ОБ

9.1 Запуск програ

9.2 Задание имени обла

здание узлов в области…………………………………………………………………………………….22

9.3 Со

9.4 Выбор се

здание сетевого элемента на узле………………………………………………………………………23

9.5 Со

стройка опроса мультиплексоров системой управления……………………..…….…………….…24

9.6 На

НОСТИ…………………………………………………………………………………………....4

ые технические характеристики……………………………………………………………………..5

ДОВАНИЯ………………………………………………………………….6

ЛЬ И СВЕТОДИОДНАЯ ИНДИКАЦИЯ……………………………………………………..7

я панель мультиплексора……………………………………………………………………………7

одная индикация……………………………………………………………………………………….7

йсы управления……………………………………………………………………………………….8

лефона OW…………………………………………………………………………………………..8

ключатели………………………………………………………………………………………………8

ь…………………………………………………………………………………………………….9 ания 220В……………………………………………………………………………………………….9 ания -48В……………………………………………………………………………………………….9

чатель 220В/48В………………………………………………………………………………………9

варийной сигнализации……………………………………………………………………………10

ий модуль STM-1……………………………………………………………………………………10 ный модуль 8 Е1…………………………………………………………………………………….11

ные модули 2 и 4 Ethernet…………………………………………………………………………12 ный модуль 2 V.35…………………………………………………………………………………..13

вание сервисного адреса 192.192.192.192……………………………………………………..18

ЕСПЕЧЕНИЕ НА QBM-SSADH…………………………………………………………..18

ммы управления……………………………………………………………………………….19

сти……………………………………………………………………………………….21

тевого узла для заведения оборудования……………………………………………………..23

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

9.7 Подтверждение текущей конфигурации мультиплексора

9.8 Органи

9.9 Со

9.10 Вкладки формы пара

9.11 Вкладки формы пара

9.12 Вкладки формы пара

9.13 Вкладки формы пара

9.14 Вкладки формы пара

9.15 Дополн 10 ПРОПИ ETHERNET КАРТ QBM-SH-4Eth 11 ПРОПИ ETHERNET КАРТ QBM-SH-2Eth 12 ПРОПИ QBM-SH-4Eth и QBM-SH-2Eth……… 13 ЗАЩИ

НХРОНИЗАЦИЯ НА СЕТИ SDH……………………………………………….…………………………….69

14 СИ 15 КАНАЛЫ УПРАВЛЕНИЯ……

зация связей между сетевыми элементами………………………………………………………27

здание кросс коннекта на примере трибутарных потоков E1………………………………….…….28

метров OLT карты………………………………………….……………………….35 метров карты с интерфейсами Е1……………………………………………….37 метров двух портовой Ethernet карты…………………………………………..38 метров четырёх портовой Ethernet карты………………………………………41 метров двух портовой карты V.35………………………………………………..44

ительные возможности……………………………………………………………………………...47

СЫВАНИЕ КРОСС КОННЕКТА ПРИ ИСПОЛЬЗОВАНИИ

…………………………………….………………………………………………54

СЫВАНИЕ КРОСС КОННЕКТА ПРИ ИСПОЛЬЗОВАНИИ

…………….………………………………………………………………………58

СЫВАНИЕ КРОСС КОННЕКТА ПРИ ИСПОЛЬЗОВАНИИ ETHERNET КАРТЫ

…………………………………………………….…………………………59

ТА В СЕТЯХ SDH…………………………………………………………….…………………………….60

………………………………………………………….………………………….75

………………………………….……………27

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

1. МЕРЫ БЕЗОПАСНОСТИ

Перед начал При работе с оборудова

эксплуатации электроустановок потребителей». Запрещается работать с оборудо

ниями техники безопасности в установленном порядке. Оборудование QTECH укомплектован

электричеству и к качеству заземления. Вследствие этого, для надежной работы аппаратуры и исключения случаев выхода из строя, необходимо соблюдать следующие правила:

- При работе с аппаратурой необходи лупроводниковых приборов и микросхем согласно ОСТ 92-1615-74. Все работы необходимо производить с применением антистатического наручного браслета, соединенного с общей шиной заземления через резистор 1Мом.

- Перед подключением о землить корпус оборудования, используя клемму защитного заземления (если клемма заземления предусмотрена конструкцией). Крепление заземляющего провода к клемме заземления должно быть надежно зафиксировано. Величина сопротивления между клеммой защитного заземления и земляной шиной не должна превышать 0,1 Ом.

- Перед подключением к мо предварительно заземлить. Разность потенциалов между корпусами оборудования QTECH и измерительных приборов не должна превышать 1В.

- Во избежание выхода из строя оптических мод вход оптический сигнал, мощность которого превышает максимально допустимое значение для конкретной модели оборудования.

ом работы с оборудованием рекомендуется изучить настоящее Руководство.

нием необходимо соблюдение требований «Правил техники безопасности при

ванием лицам, не допущенным к работе в соответствии с требова-

о электронными компонентами, чувствительными к статическому

мо соблюдать меры защиты от статического электричества по-

борудования QTECH к источнику питания, необходимо предварительно за-

оборудованию QTECH измерительных приборов и компьютера, их необходи-

улей оборудования QTECH, запрещается подавать на

ПРЕДПРИЯТИЕ - ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ НА ПОСТАВЛЯЕМОЕ ОБОРУДОВАНИЕ ПРИ НЕСОБЛЮДЕНИИ ПОТРЕБИТЕЛЕМ ПРАВИЛ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

2. ОБЗОР

Мультиплексор QBM-SSADH предназначен для мультиплексирования и демультиплексирования информационных потоков и передачи их по оптическим линиям сетей SDH на уровне STM-1 (155,52 Мбит/с). Мультиплексор QBM-SSADH обеспечивает одновременную передачу интегрированного трафика Е1 и Ethernet, а также данных N*64 кбит/с V.35 интерфейса.

Мультиплексор может быть использовано для построения сетей различной топологии («кольцо», «звезда», «цепь», «дерево», а так же смешанных топологий) с возможностью линейного резервирования 1+1, а также организации выносов с магистральных транспортных сетей.

2.1. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Оборудование имеет четыре слота расширения для установки следующих интерфейсных модулей:

Интерфейсный модуль – один оптический интерфейс STM-1 (два волокна или WDM); Интерфейсный модуль – два оптических интерфейса STM-1 (два волокна или WDM); Интерфейсный модуль – 4 потока E1; Интерфейсный модуль – 8 потоков E1; Интерфейсный модуль – 2 порта Fast Ethernet (одна VCG на оба порта); Интерфейсный модуль – 4 порта Fast Ethernet (индивидуальная VCG на каждый порт); Интерфейсный модуль – 2 порта V.35, N*64 кбит/с.

Рисунок 1 – Внешний вид панелей интерфейсных модулей

Поддержка неблокируемой матрицы кроссовой коммутации 504*504 VC-12. Поддерживаемый тип сетевого элемента: Терминальный мультиплексор – TM; Мультиплексор ввода-вывода – ADM; Цифровой кроссовый коммутатор – DXC; Регенератор - REG; Поддержка сетевой топологии: «кольцо», «звезда», «цепь», «дерево», а так же смешанных топологий

c поддержкой линейного резервирования 1+1. Поддержка GFP инкапсуляции трафика Ethernet, VCAT VС-12 (от 1 до 46 VС-12 на один порт Ethernet). Наличие жидкокристаллического дисплея для конфигурирования системы и отображения текущих па-

раметров и аварий.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Поддержка сетевого управления по протоколу Q3 для локальной и удаленной стороны c использованием как интерфейса Ethernet, так и интерфейса RS485.

Напряжение питания: 220В AC или -48В DC ( Потребляемая мощность Габаритные размеры: 440 Вес: 3,5 кг.

: <15 Вт.

мм(Ш) х 44 мм(В) х 230 мм(Г)

36В ~ -72В).

3. ОСНОВНЫЕ ПАРАМЕТРЫ ОБОРУДОВАНИЯ

3.1. ПАРАМЕТРЫ ОПТИЧЕСКОГО ИНТЕРФЕЙСА

Типы интерфейсов S-1.1, L-1.1, L-1.2 два волокна или WDM; Линейная скоро Линейное кодирование: NRZ;

соединителя: SC/PC;

Тип

мальное количество интерфейсов - 8 (4 двухпортовых модуля).

Макси

сть: 155,52 Мбит/с;

3.2. ПАРАМЕТРЫ ИНТЕРФЕЙСА Е1

Линейная скорость: 2048 Кбит/с ± 50 ррm; Линейное кодирование: HDB Симметричная линия, R=120 Ом; Параметры электрическ Параметры джиттера со Максимальное количество интерфейсов - 24 (3 во

-3;

го интерфейса соответствуют рекомендациям G.703;

ответствуют рекомендациям G. 823, G.783;

сьмипортовых модуля).

3.3. ПАРАМЕТРЫ ИНТЕРФЕЙСА ETHERNET

Скорость: 10/100 Мбит/с, автоопределение; Тип соединителя: RJ-45;

оответствие рекоменда

С Тип инкапсуляции: GFP; Таблица МАС адресов: 1К;

мальное количество интерфейсов - 12

Макси (3 четырехпо

ртовых модуля).

циям IEEE802.3;

3.4. ПАРАМЕТРЫ ИНТЕРФЕЙСА V.35

Не фреймированный, фреймированный режим; Скорость: n*64 Кбит/с;

: DCE/DTE

Тип

Максимальное количество интерфейсов – 6 (3 дву

портовых модуля).

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

4. ПЕРЕДНЯЯ ПАНЕЛЬ И СВЕТОДИОДНАЯ ИНДИКАЦИЯ

4.1. ПЕРЕДНЯЯ ПАНЕЛЬ МУЛЬТИПЛЕКСОРА

Рисунок 2 – Передняя панель мультиплексора

4.2. СВЕТОДИОДНАЯ ИНДИКАЦИЯ

Таблица 1 – Светодиодная индикация

Индикатор Цвет Описание

PWR Зеленый Индикатор питания

Горит: нормальное состояние

Погашен: отсутствие питания

SYS Зеленый Системный индикатор (статус устройства)

Горит или Погашен: неисправность

Мигает: нормальное состояние

OW Зеленый Вызывной сигнал линии служебной связи (опционально)

Горит: наличие вызывного сигнала в линии

ALARM D Жёлтый Несрочная авария

Мигает: имеется несрочная авария

Погашен: нормальное состояние

ALARM P Красный Срочная авария / потеря сигнала

Мигает: имеется срочная авария

Горит: отсутствие входного оптического сигнала

Погашен: нормальное состояние

CARD 1-4 Зелёный-красный Статус сменных интерфейсных модулей Горит (зелёный): интерфейсный

модуль установлен и находится в нормальном состоянии

Горит (красный): интерфейсный модуль установлен и находится в аварийном состоянии

Погашен: интерфейсный модуль не установлен

LED MANAGEMENT

Зеленый Линк Ethernet

Горит: линк подключен и находится в нормальном состоянии

Погашен: линк не подключен или подключен неправильно

Жёлтый Погашен: Отсутствие активности

Мигает: Активность данных

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

4.3. ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

На передней панели расположены два разъема интерфейсов управления Ethernet порт (MANAGEMENT) и RS485 с протоколом Q3.

Интерфейс у Коннектор: RJ45; Тип интерфейса: Ethern Протокол: Q3; IP адрес по умолчанию: 1

Внимание! Текущий IP адрес можно посмотреть на LCD переведя переключатель номер 1 на лицевой панели в состояние ON.

Интерфейс у группы (каждый из которой не находится в одной сети с другими или не имеет с ними соединения) к ПК с СУ. Для подключения к ПК необходим конвертор RS232/RS485 или USB/RS485 (в комплект поставки не входит).

Коннектор: RJ45; Протокол: Q3; Скорость по умолчанию RS485: 24 Возможные скор

правления MANAGEMENT

et 10Base-T;

92.192.4.2 или 192.192.4.3.

правления RS485 предназначен для подключения мультиплексора по шине RS485 или их

00;

ости: 1200, 1800, 2400, 4800, 9600, 19200, 38400; Настройки порта: 8, 1, Odd parity.

4.4. РАЗЪЕМ ТЕЛЕФОНА OW

На лицевой панели расположено гнездо для подключения телефона служебной связи, а также выполняющего сервисные функции.

Коннектор: RJ12; Номер телефона задаёт Для вызов

а необходимого номера, перед номером необходимо добавлять знак решётки - #5555.

ся в системе управления в формате - NNNN.

4.5. DIP-ПЕРЕКЛЮЧАТЕЛИ

На передней панели мультиплексора расположена колодка, состоящая из четырёх переключателей. Переключатель номер 1 предназначен для запроса на отображение текущего IP адреса на LCD. Переключатели 2-4 зарезервированы.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

5. ЗАДНЯЯ ПАНЕЛЬ И НАЗНАЧЕНИЕ ВЫВОДОВ

5.1. ЗАДНЯЯ ПАНЕЛЬ

Рисунок 3 – Задняя панель мультиплексора

5.2. ВВОД ПИТАНИЯ 220В

Для подключения питания 220В используется стандартный кабель идущий в комплекте поставки.

5.3. ВВОД ПИТАНИЯ -48В

Рисунок 4 – Разъём подключения питания -48В

Несоблюдение полярности при подключении питания может привести к повреждению оборудования.

Внимание! Тип разъёма и назначение контактов могут быть изменены, обращайте внимание на нанесённые маски на поверхности устройства.

5.4. ПЕРЕКЛЮЧАТЕЛЬ 220В/48В

Питание оборудования осуществляется от источника переменного 220В или постоянного тока напряжением -48В. Выбор источника производится при помощи переключателя. В среднем положении переключателя питание выключено.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

5.5. РАЗЪЁМ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

Рисунок 5 – Разъём аварийной сигнализации

Разъём аварийной сигнализации расположен на задней панели мультиплексора. Разъём позволяет подключить световое табло или звуковую сигнализацию и выводить два типа аварий:

- не срочная авария;

- срочная авария.

5.6. ПАРАМЕТРЫ ИСПОЛЬЗУЕМОГО РЕЛЕ ТИПА TQ2-5V

Номинальный ток и напряжение в коммутируемой цепи c активной нагрузкой: 1 A, 30 В постоянного тока; 0,5 A, 125 В переменного тока; Максимальное напряжение в коммутируемой цепи c активной нагрузкой: 110 В постоянного тока; 125 В переменного тока; Максимальный ток в коммутируемой цепи c активной нагрузкой: 1 Ампер; Максимальная мощность, потребляемая коммутируемой цепью c активной нагрузкой: 30 Ватт, 62,5 ВАР.

6. ИНТЕРФЕЙСНЫЕ МОДУЛИ

6.1. ОПТИЧЕСКИЙ МОДУЛЬ STM-1

Рисунок 6 – OLT карта, два порта STM-1, два волокна

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Рисунок 7 – OLT карта, один порт STM-1, два волокна

Линейная скорость: 155,52 Мбит/с; Типы интерфейсов S-1.1, L-1.1, L-1.2 два волокна или WDM; Линейное кодирование: NRZ; Тип коннектора: SC/PC; Мультиплексор может комплектоваться оптическими интерфейсными модулями, предназначенными

для работы на линиях разной длинны, с различным сочетанием длин волн, а также для работы по одному волокну (WDM).

Рисунок 8 – OLT карта, два порта STM-1, WDM

Рисунок 9 – OLT карта, один порт STM-1, WDM

6.2. ТРИБУТАРНЫЙ МОДУЛЬ 8 Е1

Тип коннектора: RJ45; Мультиплексор может комплектоваться интерфейсными модулями на 4 или на 8 портов Е1. Положение джамперов 1-4, 6-8, 10:

ON - импеданс 75 Ом; OFF импеданс 120 Ом.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Рисунок 10 – Трибутарная карта 8*Е1

6.2.1 НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА ИНТЕРФЕЙСА E1

Таблица 2 - Назначение контактов разъема интерфейса E1

№ контакта разъема RJ-45 № потока E1 в разъ-

1 Е1-1 Rx-

2 Е1-1 Rx+

3 Е1-1 Tx-

5 Е1-2 Rx-

6 Е1-2 Rx+

7 Е1-2 Tx-

ёме

Назначение контакта Примечание

Е1-1 Tx+

Е1-2 Tx+

6.3. ТРИБУТАРНЫЕ МОДУЛИ 2 И 4 ETHERNET

Тип коннектора: RJ45; Соответствие стандартам: IEEE802.3, IEEE802.3u; Скорость передачи: 10/100 Мбит/с, auto-negotiation; Режим: дуплекс, полудуплекс; Поддержка auto-MDI/MDIX в режиме auto-negotiation.

Оборудование может комплектоваться модулями на 2 и на 4 порта Ethernet.

Витая пара

Рисунок 11 – Трибутарная карта 4*Ethernet (4 VCG)

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

На четырёх портовую карту приходится 4 группы виртуальной конкатенации – VCG (VCG1-VCG4), а на двух портовой карте одна общая группа – VCG1 (режим работы карты - коммутатор).

Рисунок 12 – Трибутарная карта 2*Ethernet (1 VCG)

6.4. ТРИБУТАРНЫЙ МОДУЛЬ 2 V.35

Тип разъёма: DB-25; Интерфейсный модуль имеет 2 порта V.35;

Рисунок 12 – Трибутарная карта 2*V35 (VC12 на порт)

Интерфейсный модуль имеет две группы DIP переключателей: К1 и К2. Колодка переключателей К1 имеет разрядность 10 бит и предназначена для выбора используемых

временных слотов (ВИ).

Бит 1 – Бит 5 - предназначены для выбора начального ВИ. Например, положение 00111 соответствует ВИ номер 7.

Бит 6 – Бит 10 - предназначены для выбора конечного ВИ. Например, положение 11111 соответствует ВИ номер 31.

Колодка переключателей К2 имеет разрядность 4 бита и имеет следующее назначение, приведённое ниже, таблица 3.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Таблица 3 – На

значение переключателей колодки К2

№ пер. Назначение Описание

Бит 1

Бит 2

Бит 3 Фрейм ON: framed, n*64кбит/с

Бит 4 16-й ВИ ON: используется

Установка режимов работы V.35

Бит 1 = ON Бит 2 = ON Программный режим

Бит 1 = ON Бит 2 = OFF DTE (опционально)

Бит 1 = OFF Бит 2 = ON DCE, синхронизация от Е1

Бит 1 = OFF Бит 2 = OFF DCE, внутренняя синхронизация

OFF: unframed

OFF: не используется

Внимание! Программная настройка скорости и режимов работы V.35 возможна только при положении Бит 1=ON и Бит 2=ON переключателя К2. При других положениях переключателя, скорость и режимы V.35 устанавливаются при помощи переключателей, а программно доступны только функции мониторинга аварий и просмотра состояния.

6.4.1 НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА DB25 ИНТЕРФЕЙСА V.35

Таблица 4 - Назначение контактов разъема DB25 интерфейса V.35

Назначение Контакт DB25-DCE DB25-DTE Сигнал

Земля A 1 1 -

(А1) P 3 2

(В1) S 16 14

(А1) R 2 3

(В1) Т 14 16

RTS С - 4 DTE

CTS D 4 - DCE

DSR Е 20 - DCE

DTR Н - 20 DTE

Земля сигнальная В 7 7 -

DCD F 8 - DCE

(А1) U 17 24

(В1) W 9 11

DTE

DCE

DTE

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

(А1) Y 15 15

(В1) АА 12 12

(А1) V 24 17

(В1) X 11 9

(А2) P 5 6

(В2) S 18 19

(А2) R 6 5

(В2) Т 19 18

(А2) U 10 13

(В2) W 23 25

(А2) Y 21 21

(В2) АА 22 22

(А2) V 13 10

(В2) X 25 23

DCE

DTE

DCE

DTE

DCE

7. LCD И СИСТЕМНОЕ МЕНЮ

Телефонный аппарат, подключенный к разъему OW, расположенному на лицевой панели мультиплексора, может быть использован также в качестве устройства ввода для работы с системным меню, отображаемым на LCD-дисплее. Набор должен производиться в тональном двухчастотном режиме

(DTMF).

Для входа в системное меню необходимо дважды нажать звездочку * на клавиатуре телефонного аппарата.

В режиме системного меню, кнопки 2, 4, 6, 8 используются в качестве клавиш перемещения курсора, а кнопка 5 - в качестве клавиши Enter.

Для выхода из системного меню необходимо разомкнуть шлейф («повесить» трубку). Для вхождения мультиплексора в 5-ти минутный цикл с сервисным IP 192.192.192.192, необходимо

прерывание, организуемое набором комбинации *56#, для выхода из цикла необходимо набрать *78#, или дождаться его завершения по таймеру.

Рисунок 13 - Назначение кнопок навигации по системному меню

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Рисунок 14 - Структурная схема системного меню

8. ПОДКЛЮЧЕНИЕ С ИСПОЛЬЗОВАНИЕМ TELNET

Сеть на основе оборудования SDH серии QBM-7100, может управляться с использованием программы сетевого управления QTECH NMS. Детальное описание программного обеспечения дано в руководстве на СУ, в данном документе представлено краткое описание.

Система управления представляет собой GUI. СУ поддерживает стык Q3. На физическом и канальном уровнях, протокол Q3 использует Ethernet.

Предустановленный по умолчанию IP адрес имеет значение - 192.192.4.2. Мультиплексоры на сети, должны иметь уникальные IP адреса, которые необходимо установить с использованием Telnet.

Для установки необходимого IP адреса, подключить мультиплексор к NIC персонального компьютера и подключиться с использованием Telnet по IP адресу предустановленному по умолчанию. Для отображения текущего IP адреса, переведите первый переключатель на передней панели мультиплексора в положение ON (на LCD отобразится, например 192.192.4.4). Если IP адрес, по каким-то причинам не отображается, можно использовать сервисный IP адрес 192.192.192.192., предварительно организовав прерывание.

После подключения в окне Telnet терминала необходимо ввести:

UserName:admin

Password:admin

Для получения списка возможных команд, введите команду help.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

8.1. НАЗНАЧЕНИЕ КОМАНД TELNET

adduser - добавление пользователя; deluser - удаление пользователя; chgpsw - изменение пароля пользователя; getuser - получение информации о пользователе; сhglcdlang - смена языка LCD дисплея; clrconf - очистка конфигурации, установка значений по умолчанию; exit – выход; getaps - получить информацию о защитном переключении оптических интерфейсов; getconf - получить информацию об установленных картах; getinfo - получить информацию о системе (IP, MASK, GW, MAC); help - вывести список возможных команд; reset - перезагрузить мультиплексор; resetcard - перезагрузить карту; setaddr - установка IP адреса, маски сети, МАС адреса; setphn - установить номер телефона служебной связи; set485 - установить скорость порта RS485; sethisr - установить быстрый канал DCC; setdccslot - установить DCC канал D1~D12;

Несколько команд, используемых для заводского тестирования: sethtx - установить интервал между двумя фреймами; setpfdr - установить параллельный регистр; gettest - запустить тест;

Для просмотра текущего предустановленного IP адреса ввести команду getinfo, рисунок 15

Рисунок 15 – Результат выполнения команды getinfo

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Для изменения IP адреса необходимо ввести команду setaddr и ввести адрес, маску и при необходимости шлюз, рисунок 16.

Рисунок 16 - Результат выполнения команды setaddr

После внесённых изменений необходимо завершить сессию командой exit, если не выполнить данную команду, то сессия автоматически завершится по истечении 3-х минут после выполнения последней введённой команды.

8.2. ИСПОЛЬЗОВАНИЕ СЕРВИСНОГО АДРЕСА 192.192.192.192

Если произошёл сбой контроллера и при включении первого dip switch на дисплей выводится некорректный IP адрес (например 0.0.0.0), тогда для подключения к оборудованию можно использовать адрес 192.192.192.192 (маска подсети на компьютере должна быть 255.255.0.0).

Для этого с телефона OW наберите последовательность *56#, при этом IP адрес мультиплексора примет значение 192.192.192.192, можно будет подключиться по этому адресу с помощью TELNET и используя команду setaddr установить требуемый адрес (например 192.192.4.10). После установки адреса наберите *78# или перезагрузите мультиплексор, после чего изменение вступит в силу.

9. ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ НА QBM-SSADH

Программное обеспечение моделирует эксплуатируемую сеть и представляет её в виде трёх составляющих: представление сети/области, представление узла, и представление оборудования/карты.

В представлении сети/области, изображения представляют узлы оборудования, связанные линиями, представляющими оптическое волокно связи, являющееся связующим звеном двух смежных узлов.

Двойной щелчок на изображении узла, даёт графическое представление сетевого оборудования, установленного на этом узле.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Для просмотра текущей конфигурации ТМ, необходимо навести указатель на внешний вид мультиплексора, и нажать правую кнопку мыши. и детальные дефекты показываются в окне equipment/card. Контроль (управление) на индивидуальном оборудовании или карте также сделан в том окне. Контроль(управление) на уровне сети, типа распределения(ассигнования) канала, сделан в окне

network/area.

9.1. ЗАПУСК ПРОГРАММЫ УПРАВЛЕНИЯ

Запустить программу, двойным щелчком левой кнопки мыши на ярлыке QBM7100 EMS.

Ввести, в предложенном диалоговом окне системы, в поле User Name(N): root, и в поле Password:root

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Нажать кнопку Login(l) в диалоговом окне или клавишу Enter на клавиатуре. При правильном вводе появится форма с сообщением – User root login success!

Нажать кнопку OK в диалоговом окне или клавишу Enter на клавиатуре. После чего появляется рабочая область системы.

Следующим шагом необходимо завести область, в которой будет находиться сеть, путём выбора пункта меню File->New, полученная область показана на следующем рисунке.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

9.2. ЗАДАНИЕ ИМЕНИ ОБЛАСТИ.

Выбрать пункт Options->Area Name, в предложенной форме ввода задать имя области и нажать кнопку OK в диалоговом окне или клавишу Enter на клавиатуре. После чего имя области изменится с Area0 на введённое имя.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

9.3. СОЗДАНИЕ УЗЛОВ В ОБЛАСТИ.

Выбрать пункт меню Settings->New Station. В предложенной форме New Site, задать имя узла в поле Site Name, в области Site Icon, выбрать одну из пиктограмм и нажать кнопку OK в диалоговом окне или

клавишу Enter на клавиатуре.

Расположить полученный узел в области на участке сетевой топологии.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Аналогичным образом создать второй узел. И расположить полученный узел в области на участке сетевой топологии.

9.4. ВЫБОР СЕТЕВОГО УЗЛА ДЛЯ ЗАВЕДЕНИЯ ОБОРУДОВАНИЯ.

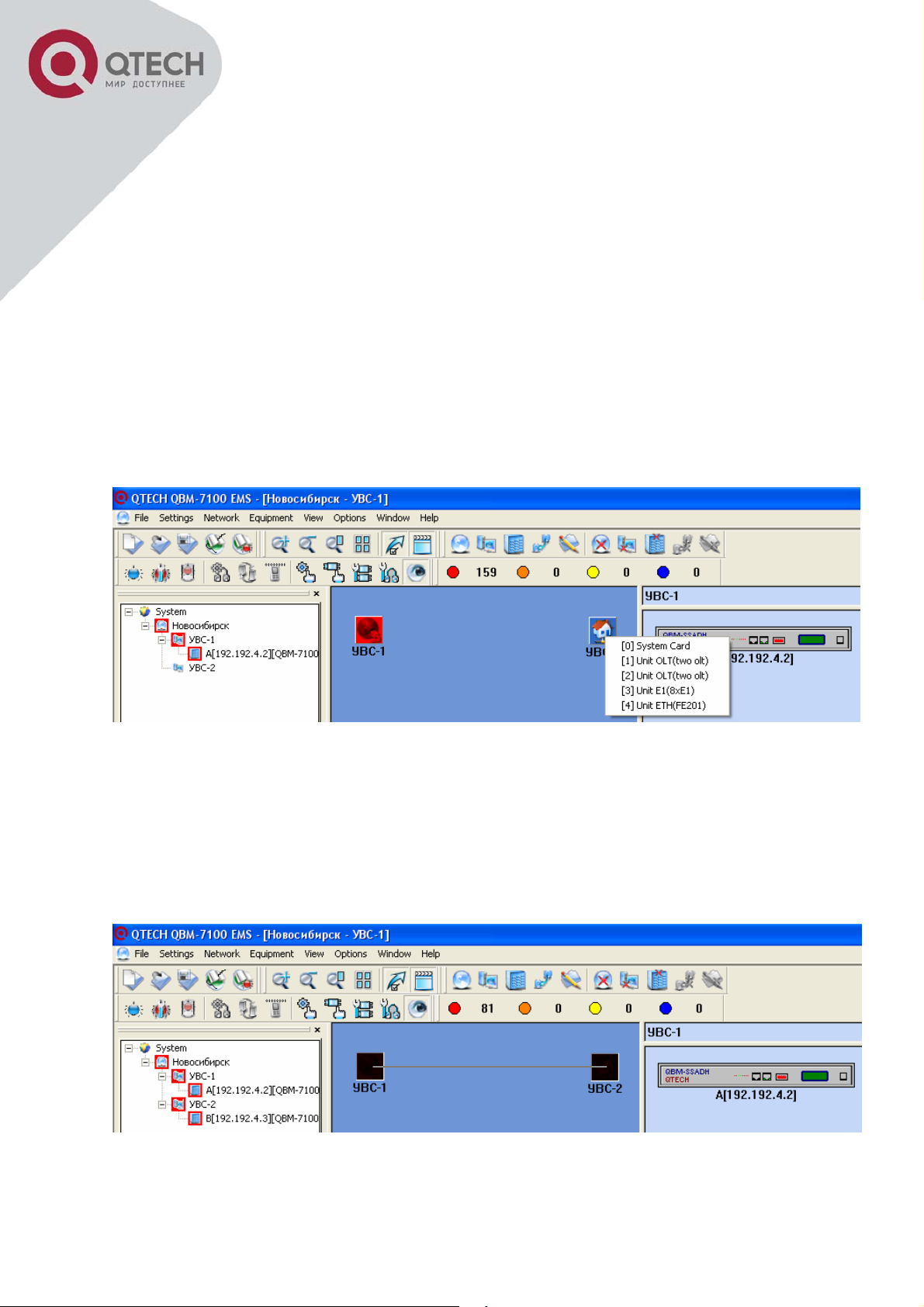

Для заведения оборудования SDH на сетевых узлах, осуществить двойной клик мышкой на узле, после чего должно появиться название сетевого узла в поле элементов находящихся на сетевом узле.

9.5. СОЗДАНИЕ СЕТЕВОГО ЭЛЕМЕНТА НА УЗЛЕ УВС-1.

Для создания на ранее выбранном узле сетевого элемента, необходимо выбрать Settings->New Equipment, и в предложенной форме выбрать соответствующий тип устройства, ввести его текущий IP

адрес, маску и настройки отображения параметров объекта. Нажать кнопку OK в диалоговом окне или клавишу Enter на клавиатуре.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Поместить созданный сетевой элемент в области узла.

Произвести аналогичные процедуры для УВС-2. После окончания заведения сетевых элементов на узлах, необходимо указать связи между сетевыми элементами.

9.6. НАСТРОЙКА ОПРОСА МУЛЬТИПЛЕКСОРОВ СИСТЕМОЙ УПРАВЛЕНИЯ.

Следующим этапом настраивается опрос мультиплексоров системой управления.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

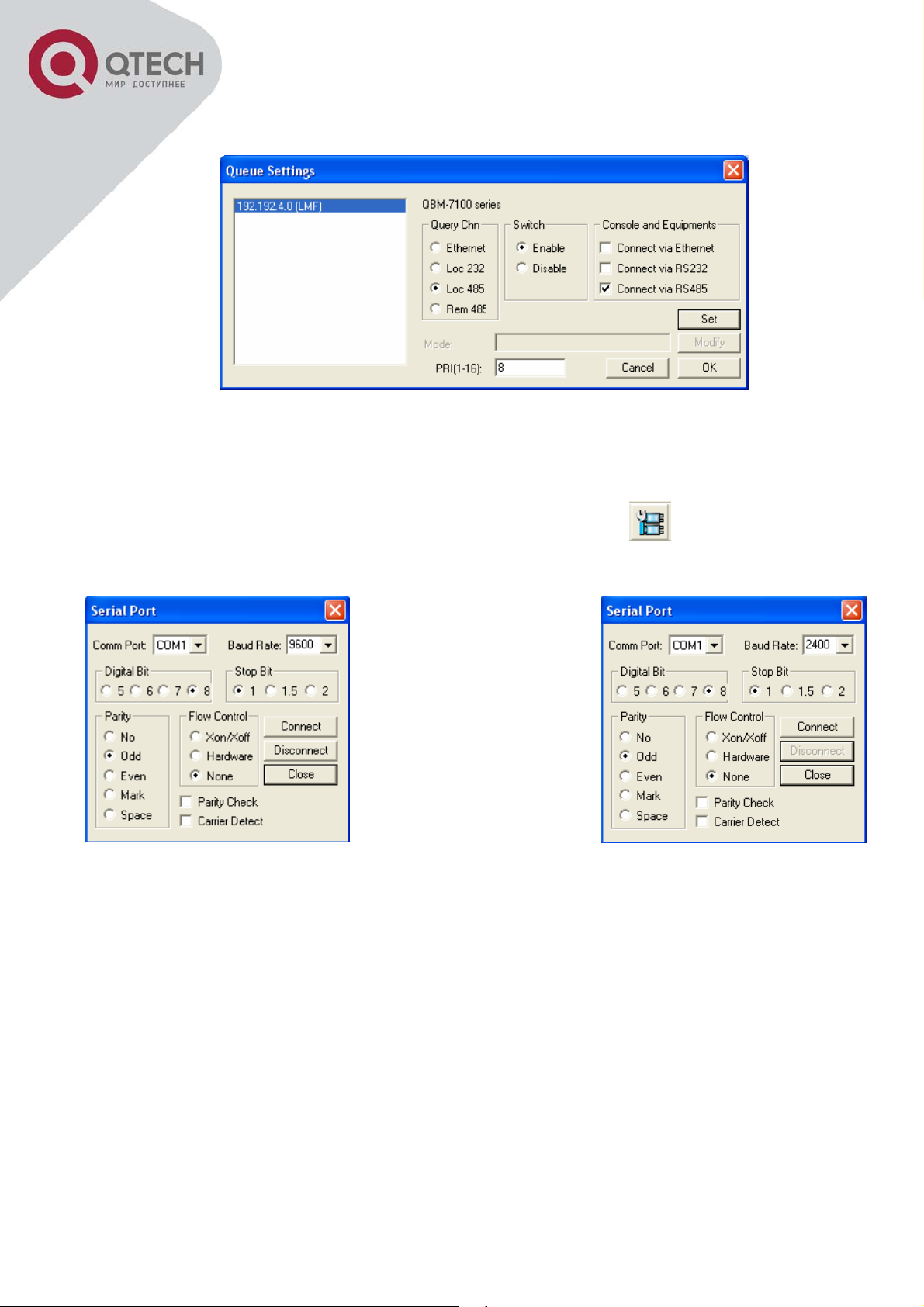

Первым шагом необходимо использовать меню Options->Queue Management, в появившейся форме, в левой её части, выбрать сеть администрирования, в настройках канала запроса Query Chn выбрать

Ethernet, в блоке Switch выбрать Enable, а в блоке Console and Equipments установить Connect via Ethernet. Нажать кнопку Set, в появившейся форме нажать кнопку ОК. Закрыть окно, нажав кнопку ОК.

Вторым шагом необходимо использовать команду меню Options->Connection Settings and Options.

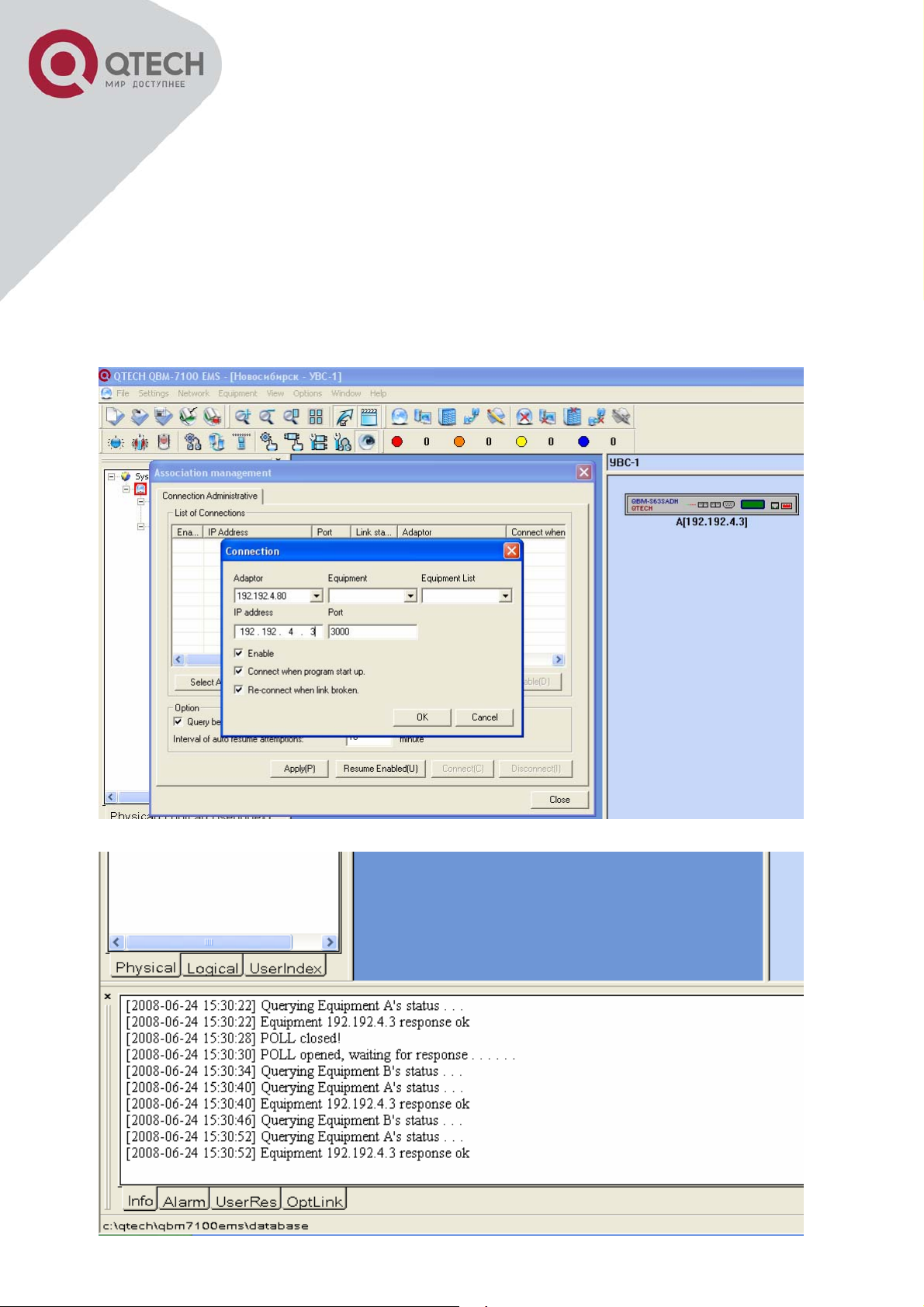

В появившейся форме Association management, нажать кнопку Add(A) и в форме Connection, в поле Adapter, выбрать предварительно установленный (в настройках TCP/IP), на NIC персонального компьютера, IP адрес, находящийся в той же подсети, что и предполагаемый шлюзовой ТМ (при нахождении их в одной подсети). В поле IP address, ввести IP адрес шлюзового мультиплексора SDH (мультиплексор предоставляющий доступ через DCC канал к остальным мультиплексорам подсети).

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Внимание! Значение порта участвующего в TCP соединении и являющегося частью сокета не может быть изменено со стандартного значения, и всегда должно иметь значение 3000.

Выбрать при необходимости дополнительные настройки и нажать кнопку ОК, а так же Apply. Выделить полученную строку в таблице и нажать кнопку Connect(C), при этом Link status по этому соединению должен изменить состояние с No на Yes. При этом в меню Options->Queue Management, в форме Queue Settings, для данного ТМ должен быть выбран канал опроса – Ethernet.

При закрытии выше описанных форм автоматически запускается опрос указанных ТМ, контролировать процесс которого можно на вкладке Info (как запросы, так и ответы).

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

9.7. ПОДТВЕРЖДЕНИЕ ТЕКУЩЕЙ КОНФИГУРАЦИИ МУЛЬТИПЛЕКСОРА.

Для дальнейшей корректной работы системы управления, необходимо подтвердить текущую конфигурацию для каждого сетевого элемента. Для этого необходимо выполнить команду Equipment->Confirm Current Configuration и появившимся указателем кликнуть на внешний вид мультиплексора находящегося в области узла. Данную процедуру необходимо повторить для каждого мультиплексора. Confirm Current Configuration, также выступает в качестве кнопки мгновенного сохранения загруженного кросс коннекта.

После проведения данной процедуры необходимо провести визуальный контроль правильности конфигурации. Данная процедура выполняется путём наведения указателя мыши на сетевой элемент, и нажатия правой кнопки. По результатам операции появляется меню со строками соответствующими текущей аппаратной конфигурации (в них указаны слоты и установленные в них типы карт). Так же с использованием данного меню можно выбрать карту, для доступа к её параметрам, путём выбора пункта выпадающего меню.

9.8. ОРГАНИЗАЦИЯ СВЯЗЕЙ МЕЖДУ СЕТЕВЫМИ ЭЛЕМЕНТАМИ.

Для организации связей между сетевыми элементами разных узлов, необходимо использовать команду меню Settings->New Connection, при её выполнении появляется указатель в виде креста, который необходимо навести на один сетевой узел, нажать левую кнопку мыши и протянуть звено, ко второму узлу завершив операцию кликом мыши на узле.

После соединения узлов графическим линком, появляется форма, в которой необходимо указать идентификатор подсети в поле Subnet ID. Нажать кнопку OK в диалоговом окне или клавишу Enter на клавиатуре.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

После чего отображается графическая связь узловых устройств.

9.9. СОЗДАНИЕ КРОСС КОННЕКТА НА ПРИМЕРЕ ТРИБУТАРНЫХ ПОТОКОВ E1.

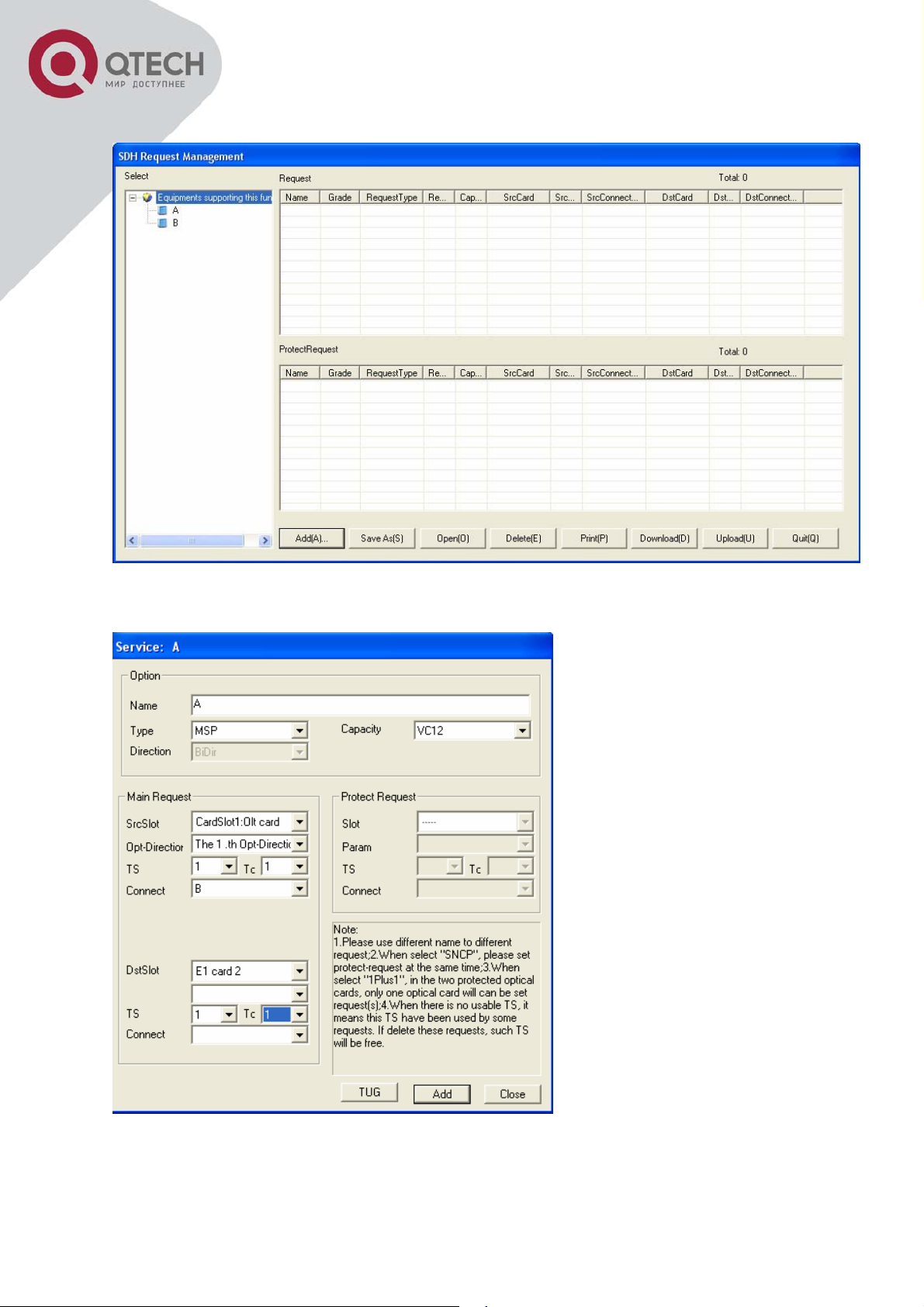

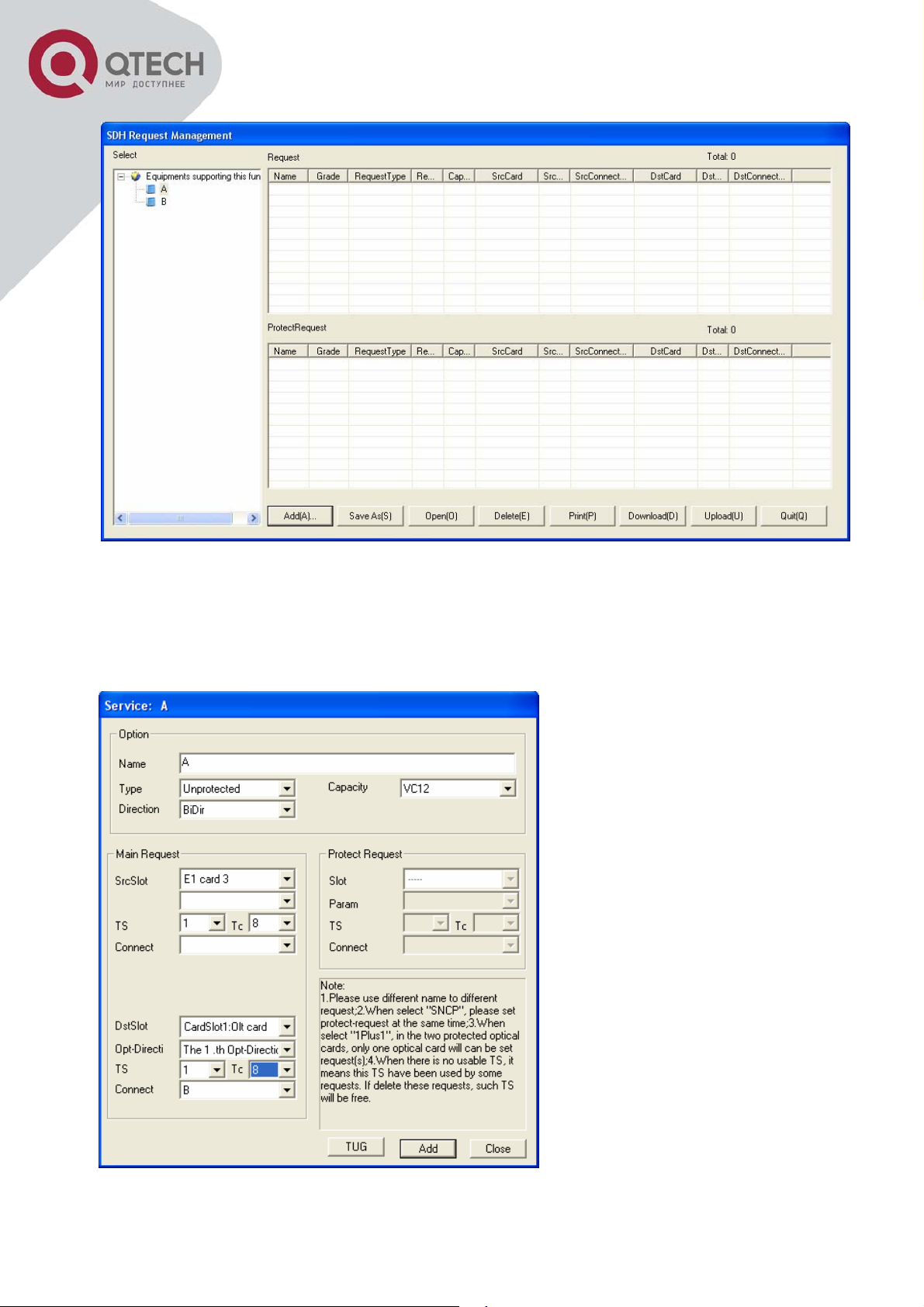

Для создания кросс коннекта, необходимо использовать команду Network->SDH Request Management(S), в появившейся форме, выбрать мультиплексор и нажать кнопку Add(A).

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

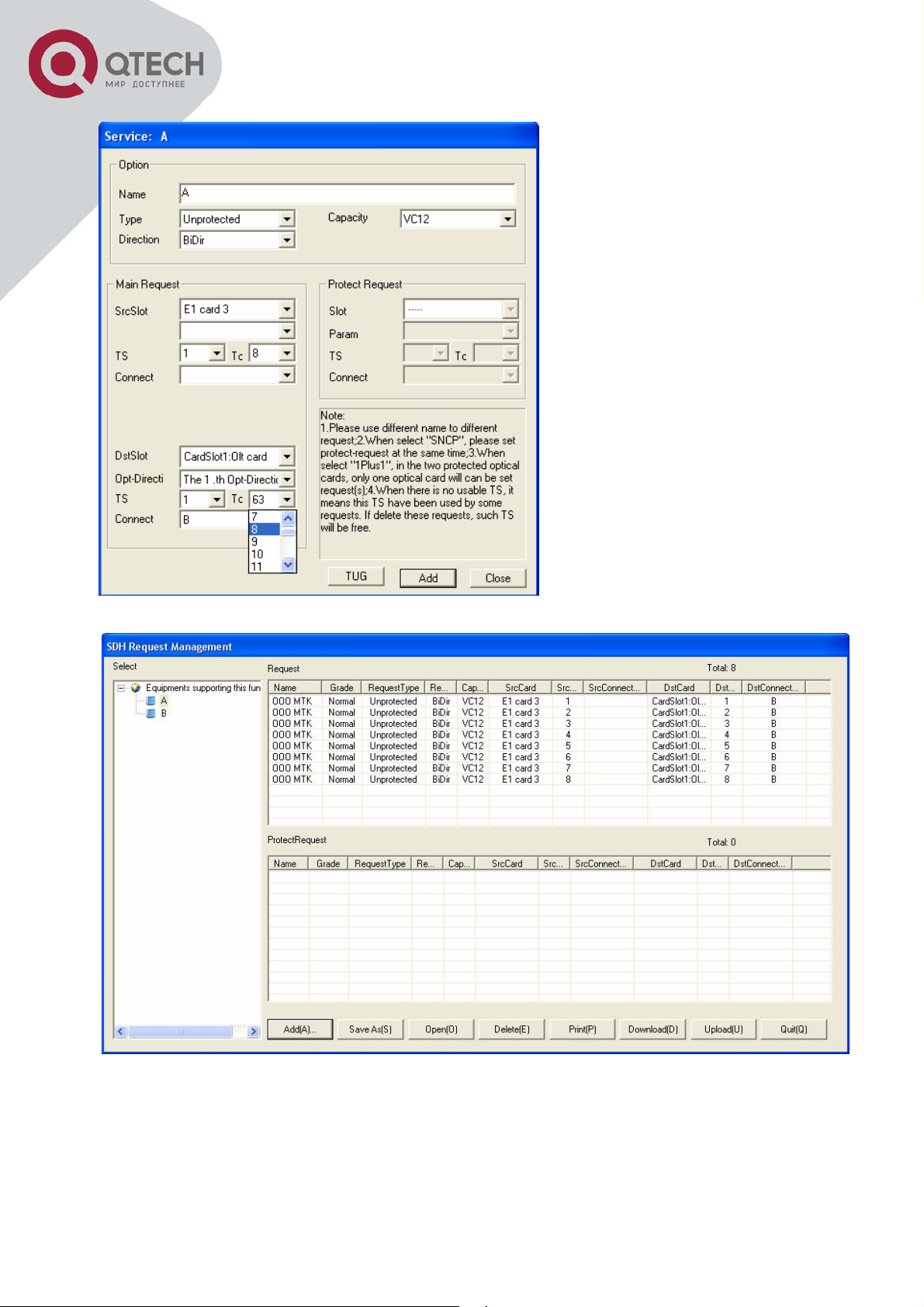

В появившейся форме в поле Name задать имя трейла, в блоке Main Request, в поле SrsSlot (слот источник) и DstSlot (карта назначения) выбрать необходимую карту, в полях TS необходимые контейнеры и их количество.

Выбор карты источника и карты назначения.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Выбор количества контейнеров.

После окончания выбора карт и контейнеров, нажать кнопку Add, в результате чего должны появиться записи в таблице формы SDH Request Management, в блоке Request, в количестве соответствующем выбранным контейнерам.

При необходимости можно сохранить таблицу кросс коннекта всей сети в файл, путём нажатия кнопки

Save As, с последующим указанием каталога и имени файла для сохранения.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Внимание! Не используйте по умолчанию предлагаемое имя файла – Dxc.

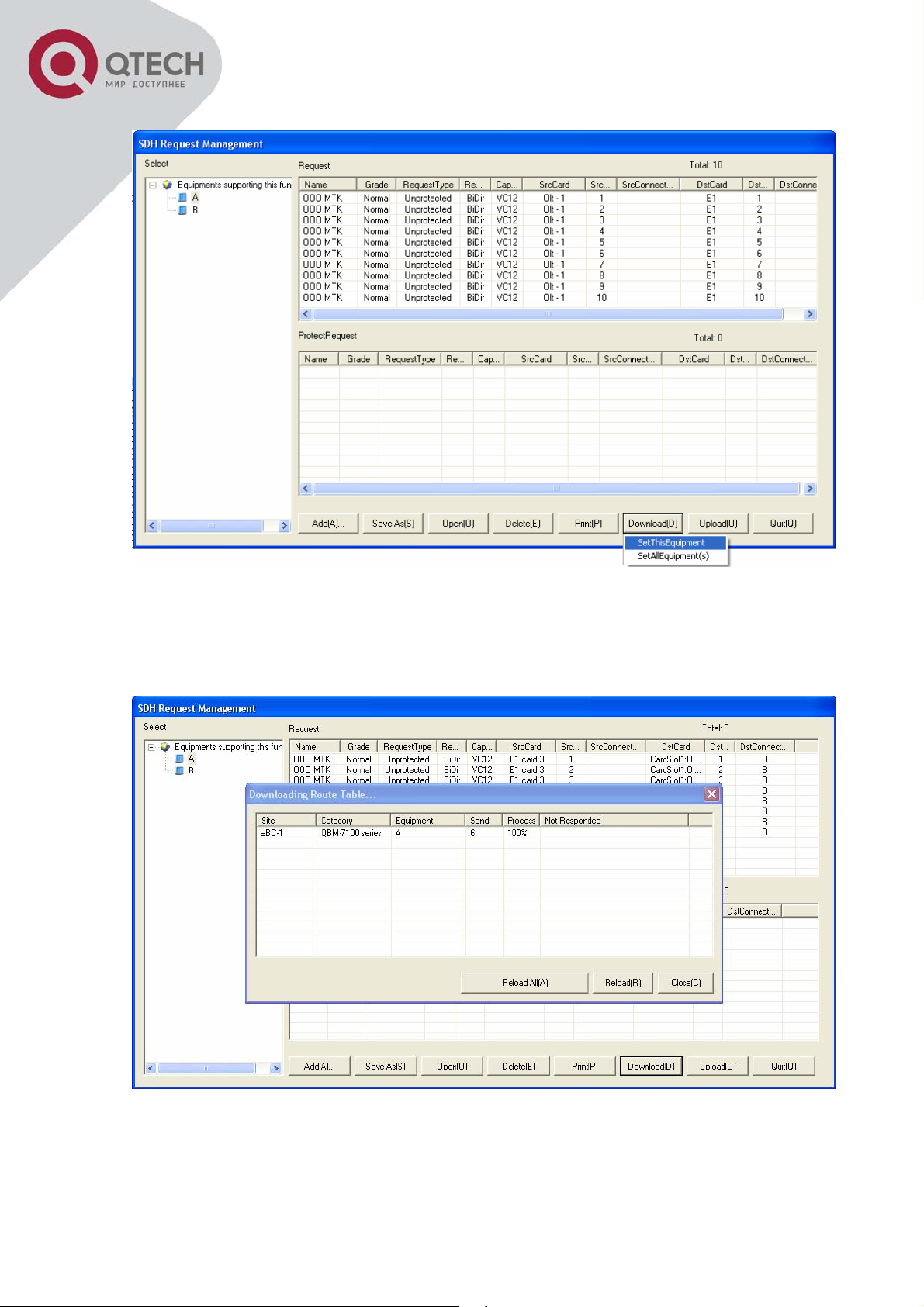

Для загрузки кросс коннекта из БД СУ в мультиплексор, необходимо нажать кнопку Download(D) и выбрать пункт SetThisEquipment. После чего появится форма Downloading Route Table, которая отобразит процесс загрузки.

При состоянии поля Process 100%, необходимо закрыть форму и проверить загруженный кросс коннект, используя кнопку Upload(U).

Процедуры аналогичные изложенным выше, по созданию кросс коннекта, необходимо повторить на втором мультиплексоре (ответном в топологии PTP).

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Для просмотра текущих аварий мультиплексора, установки/снятия заворотов по потокам E1, выбора источников синхронизации, и других возможных опций, необходимо в области нахождения мультиплексора, дважды кликнуть левой кнопкой мыши на изображении внешнего вида мультиплексора.

По результатам двойного клика должна появиться форма System Card с различными вкладками, задающими функционал системной карты, описанными ниже.

Первая вкладка Configure, на ней в виде кнопок, с индексами соответствующими номеру слота, отображаются типы карт установленных в мультиплексоре. При нажатии на кнопку отображается форма с параметрами выбранной карты. Так же на данной форме, в блоке Phone Number устанавливается номер для телефона служебной связи. Для вызова необходимо, поднять трубку и в тональном режиме набирать с префиксом # номер вызываемого, к примеру, #2222.

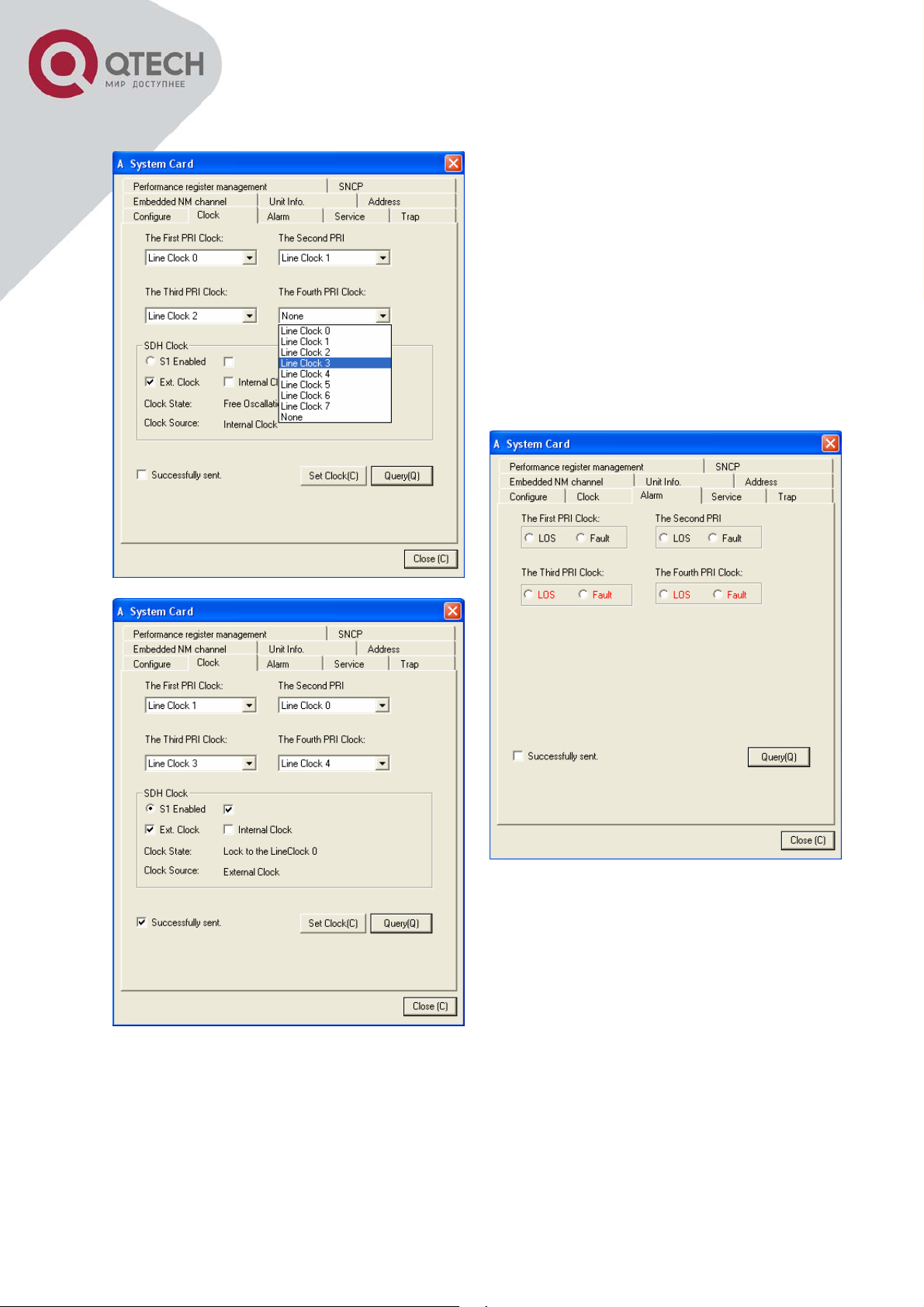

Вкладка Clock позволяет выбрать источники синхронизации и задать их приоритеты, а так же активировать функцию SSM.

Вкладка Alarm отображает текущие аварии по приоритетам источников синхронизации.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Вкладка Service позволяет получить доступ к прописыванию кросс коннекта, и аналогична пункту меню Network->SDH Request Management(S)

Вкладка Embedded NM channel предназначена для выбора контейнеров VC-12 или портов трибутарных карт Е1 для организации каналов управления.

Можно организовать каналы управления в двух направлениях – Channel A и Channel B.

Вкладка Unit Info позволяет запросить от мультиплексора его текущие версии Software и FPGAA, путём нажатия кнопки Query.

Вкладка Address позволяет просматривать параметры управляемого мультиплексора. Для смены текущих (ранее заданных параметров) необходимо нажать кнопку Change и в появившейся форме изменить необходимые параметры.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Внимание! Изменяемые параметры влияют лишь на отображение устройства в СУ и его опрос, но не влияют на смену в устройстве таких параметров как IP адрес и маска.

Управление регистрами контроля Performance register management, осуществляет контроль

ошибок ES, SES, BBE за 15 минутный или 24 часовой интервал времени.

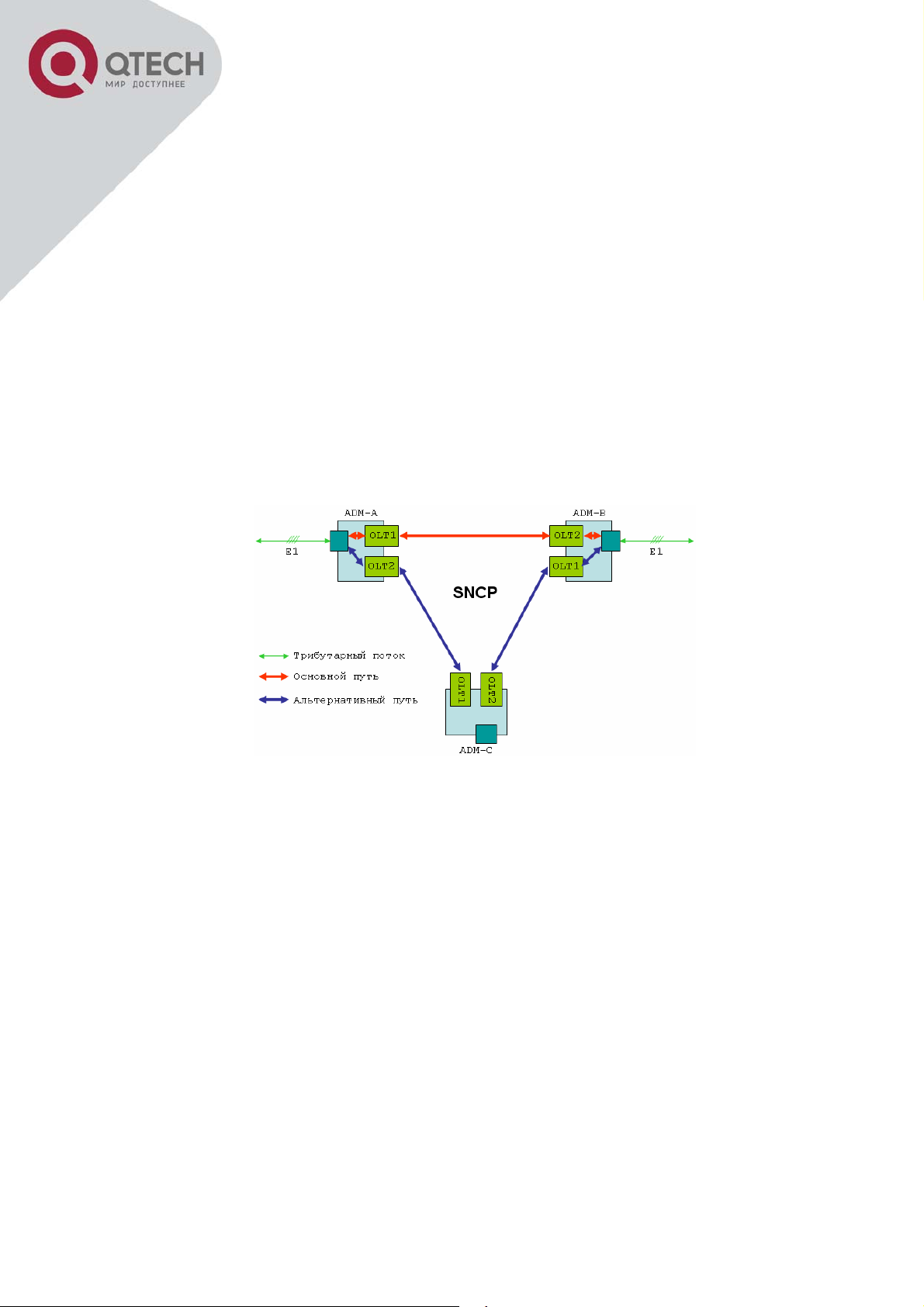

Вкладка SNCP предназначена для гибкой настройки каналов при использовании защитного переключения SNCP.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

9.10. ВКЛАДКИ ФОРМЫ ПАРАМЕТРОВ OLT КАРТЫ.

Вкладка Alarm, расположенная на форме OLT карты, отображает текущие аварии по выбранному порту (Port 1, Port 2).

Вкладка VC ALM отображает аварии по составляющим STM модуля: VC12Unq, VC12Ais,

TUAis, TULop.

На данной вкладке имеется возможность маскирования и подтверждения аварий, путём наведения указателя мыши на соответствующую строку и выбора пункта Mask или Confirm Alarm в выпадающем меню.

Вкладка J0 позволяет задать значение метки J0 на приём и передачу, а также просмотреть принимаемое значение метки для первого и возможно второго порта (при его наличии на OLT карте).

После ввода значения метки необходимо нажать кнопку Set, для запроса ранее заданной необходимо нажать кнопку Query.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Функции, аналогичные функциям вкладки J0, выполняет вкладка J1, то есть позволяет задать значе-

ние метки J1 на приём и передачу, а также просмотреть принимаемое значение метки для первого и возможно второго порта (при его наличии на OLT карте).

Вкладка Conf. позволяет выбрать байты для организации канала запроса и ответа DCC для каждого порта, а так же установить параметры, используемые при организации защитного переключения (MSP,SNCP).

Вкладка Err Cnt. позволяет отслеживать количество ошибок на основе счётчиков по байтам B1, B2 и B3 заголовков, для первого и возможно второго порта (при его наличии на OLT карте).

Вкладка Unit Info. позволяет запросить от мультиплексора его текущие версии Software и

FPGAA, путём нажатия кнопки Query.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Так же позволяет задать имя текущей карты отличное от имени по умолчанию.

Внимание! Имя по умолчанию генерируется в системе управления на основе данных полученных при подтверждении текущей конфигурации, и содержит в своём составе тип карты и номер слота, в который установлена карта.

Данная информация облегчает прописывание кросс коннекта.

9.11. ВКЛАДКИ ФОРМЫ ПАРАМЕТРОВ КАРТЫ С ИНТЕРФЕЙСАМИ Е1.

Вкладка Alarm, расположенная на форме карты Е1, отображает текущий статус портов Е1 (LOS, AIS,

ERR) и используемых ими VC (AIS, Unequiped) и TU(AIS,LOP).

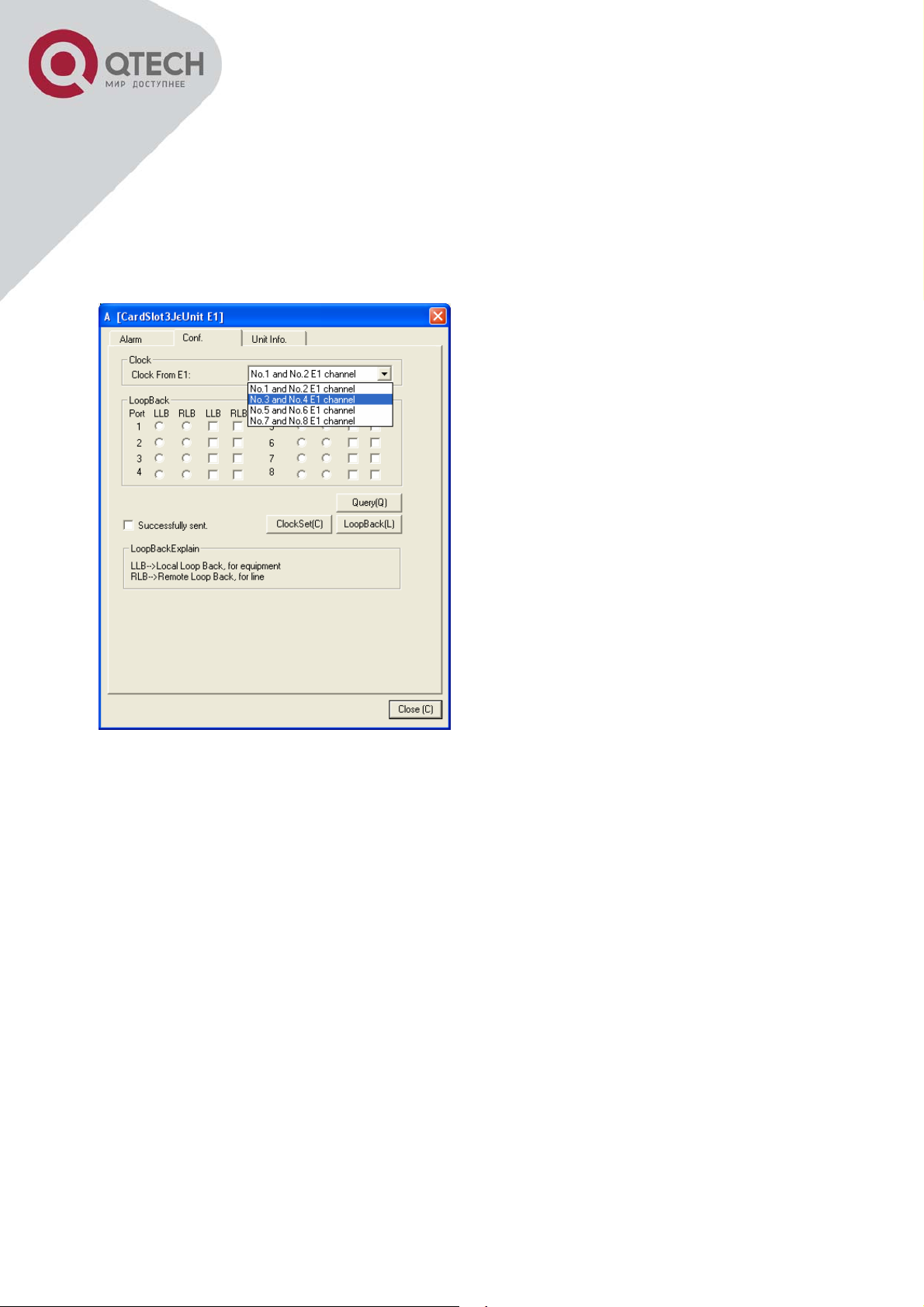

Вкладка Conf. позволяет устанавливать завороты по потокам E1, как индивидуально, так и группами.

Для установки индивидуальной петли необходимо выбрать поток или группу потоков (Port 1~8), и тип заворота (LLB или RLB) установив необходимые галочки под соответствующими портами и типами заворотов и нажать кнопку LoopBack, и проконтролировать состояние индицирующих маркеров.

RLB — для локальной петли по входящему потоку. LLB — для удалённой петли по входящему потоку.

Для снятия заворотов необходимо снять ранее установленные галочки и нажать кнопку LoopBack, и проконтролировать состояние индицирующих маркеров.

Блок Clock (Clock From E1) позволяет выбрать номера портов, с которых может браться внешняя синхронизация, поскольку для каждого слота мультиплексора предусмотрено два источника синхронизации. После выбора пары интерфейсов необходимо нажать кнопку ClockSet.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Вкладка Unit Info. позволяет запросить от мультиплексора его текущие версии Software и FPGAA, путём нажатия кнопки Query.

Так же позволяет задать имя текущей карты отличное от имени по умолчанию.

Данная информация облегчает прописывание кросс коннекта.

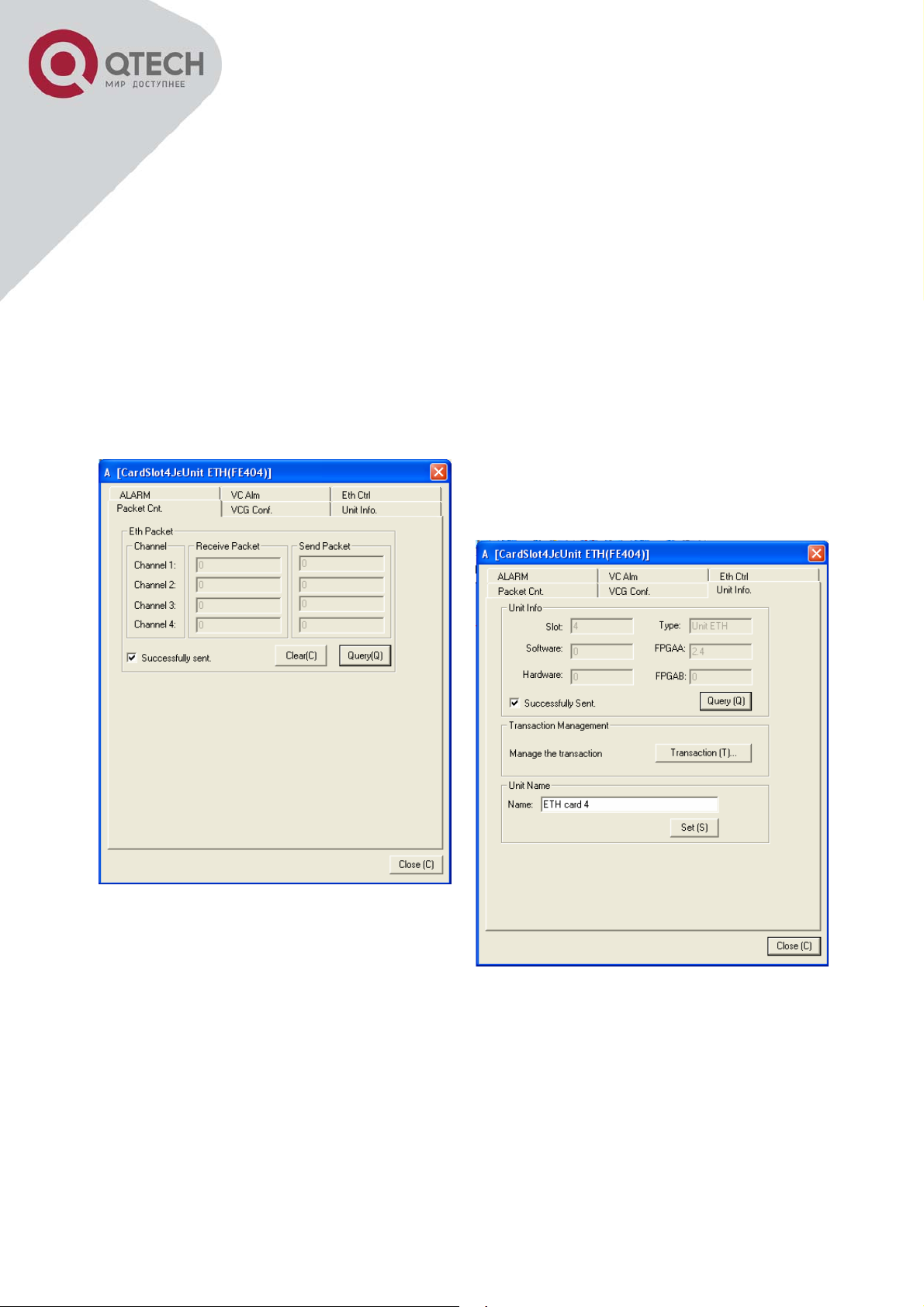

9.12. ВКЛАДКИ ФОРМЫ ПАРАМЕТРОВ ДВУХ ПОРТОВОЙ ETHERNET КАРТЫ.

Вкладка Alarm, расположенная на форме Ethernet карты, отображает текущий статус портов, и состояние организованного канала на основе протокола

GFP.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Вкладка VC ALM отображает аварии по трибутарным блокам TU: OOK4, LP-UNEQ, LP-AIS, TULOP.

Вкладка Eth Ctrl, позволяет задать режимы работы портов Ethernet (блок PortCtrl), а так же параметры скремблирования для согласования с другими моделями или оборудованием других производителей (блок GFP Scrambling Control).

Вкладка VCG Conf. задаёт необходимое количество виртуальных контейнеров, которые будут входить в группу виртуальной конкатенации VCG1.

Для объединения контейнеров в VCG необходимо выбрать их последовательно, начиная с первого, путём выделения первой строки первого столбца указателем мыши, и не отпуская кнопку протянуть необходимое количество контейнеров, или выделить их с использованием мыши и кнопки CTRL или

SHIFT.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Внимание! Виртуальные контейнеры, которые будут являться членами VCG1 должны быть выбраны на вкладке VCG Conf. в нужном количестве и

последовательно, начиная с 1, поскольку карта с двумя портами Ethernet является упрощённым вариантом карты с четырьмя портами, и имеет одну VCG на два порта (т.е. порты не изолированы друг от друга – работает как коммутатор).

Данную особенность следует учитывать при прописывании кросс коннекта в форме SDH Request Management, то есть, выбирать ресурсы Ethernet карты последовательно начиная с 1, и связывать с

ними необходимые ресурсы карты OLT. Далее, в поле Virtual Task, выбрать пункт меню

VCG1, после чего нажать кнопку Set. Для контроля нажать Query.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Вкладка Unit Info. позволяет запросить от мультиплексора его текущие версии Software и FPGAA, путём нажатия кнопки Query.

Так же позволяет задать имя текущей карты отличное от имени по умолчанию.

Данная информация облегчает прописывание кросс коннекта.

9.13. ВКЛАДКИ ФОРМЫ ПАРАМЕТРОВ ЧЕТЫРЁХ ПОРТОВОЙ ETHERNET КАРТЫ.

GFP.

Вкладка VC ALM отображает аварии по трибутарным блокам TU: OOK4, LP-UNEQ, LP-AIS, TULOP.

Вкладка Eth Ctrl, позволяет задать режимы работы портов Ethernet (блок PortCtrl), а так же параметры

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

скремблирования для согласования с другими моделями или оборудованием других производителей (блок GFP Scrambling Control).

Вкладка VCG Conf. задаёт необходимое количество виртуальных контейнеров, которые будут входить в группу виртуальной конкатенации VCG (VCG1-VCG4).Для объединения контейнеров в VCG необходимо выбрать их путём выделения необходимой строки первого столбца указателем мыши, и не отпуская кнопку протянуть необходимое количество контейнеров (идущих подряд), или выделить их с использованием мыши и кнопки CTRL или SHIFT (в случае выбора контейнеров не подряд, а в разброс).Далее, в поле Virtual Task, выбрать пункт меню

VCGN(к примеру, VCG2), после чего нажать кнопку Set. Для контроля нажать Query.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Внимание! Виртуальные контейнеры, которые будут являться членами VCG1-VCG4 должны быть выбраны на вкладке VCG Conf. в нужном количест-

ве, но в отличие от двух портовой карты, не обязательно последовательно, но количество контейнеров должно совпадать из конца в конец, для корректной загрузки GFP кадров (индикатор GFPL вкладки Alarm).

VCG1 соответствует на карте первому физическому порту Ethernet. VCG2 соответствует на карте второму физическому порту Ethernet. VCG3 соответствует на карте третьему физическому порту Ethernet. VCG4 соответствует на карте четвёртому физическому порту Ethernet.

Данную особенность следует учитывать при прописывании кросс коннекта в форме SDH Request Management.

Вкладка Packet Cnt. Позволяет контролировать количество переданных и принятых пакетов по каждому из рабочих портов.

Вкладка Unit Info. позволяет запросить от мультиплексора его текущие версии Software и FPGAA, путём нажатия кнопки Query. Так же позволяет задать имя текущей карты отличное от имени по умолчанию.

Данная информация облегчает прописывание кросс коннекта.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

9.14. ВКЛАДКИ ФОРМЫ ПАРАМЕТРОВ ДВУХ ПОРТОВОЙ КАРТЫ V.35.

Вкладка Alarm, расположенная на форме V.35 карты, отображает текущий статус портов (Port 1, Port

2), и состояние организованного канала.

Вкладка Conf. позволяет задать режим работы портов V.35 (DCE, DTE), тип синхронизации, а также задать структуру потока (frame/unframe) и устанавливать завороты.

В режиме frame имеется возможность выбора использования 16 временного интервала (ВИ), а так же задания диапазона используемых ВИ по каждому порту (Port 1, Port 2).

RLB — для локальной петли по входящему потоку. LLB — для удалённой петли по входящему потоку.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Данная информация облегчает прописывание кросс коннекта.

После окончания прописывания кросс коннекта необходимо проверить с использованием заворота и тестера потоков Е1, или подключённого оборудования, корректность и работоспособность потоков. По положительным результатам проверки произвести маскирование аварий по неиспользуемым портам Е1 или другим интерфейсам используемым в конфигурации.

Для маскирования необходимо выбрать команду Equipment->Set Alarm Mask и для выполнения кликнуть на графический вид устройства. Для снятия маскирования выполняется аналогичная процедура с командой Equipment->Clear Alarm Mask.

При маскировании оборудование примет статический вид (без мерцающей красной индикации) в окне СУ, а так же узел на котором оно находится (при условии, что на узле один ТМ). Так же необходимо повторить указанную процедуру по всем сетевым элементам.

После маскирования аварий на сетевом элементе/элементах сети необходимо очистить базу аварий.

Для очистки базы аварий необходимо выполнить команду Equipment->Alarm Information (или выбрать отображение любых по приоритетам аварий на графической панели, путём выбора указателем мыши и нажатием кнопки) и в появившейся форме нажать кнопку Clear All. Данный шаг может считаться, инженером эксплуатации, точкой отсчёта мониторинга и управления сети.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Появляющиеся, по каким либо причинам, аварии будут отображаться на выше указанной панели, в форме Alarm Info, а так же во вкладке Alarm (общий лог системы мониторинга).

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

9.15. ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ.

Для просмотра состояния источников синхронизации на сети, необходимо выбрать пункт меню Network->Clock Query and Setting и указателем мыши кликнуть на графический вид звена между двумя

узлами.

По результатам выполнения данной процедуры появляется форма Subnet Clock.

В правой части окна СУ находится область с тремя вкладками, Physical, Logical и UserIndex, которые отображают в виде деревьев физическую, логическую топологию сети, а также наименования компаний пользователей транспортных услуг.

Вкладка Physical отображает область и узлы, находящиеся в ней, а также устройства, принадлежащие к конкретному узлу, с их идентификаторами.

Вкладка Logical отображает все устройства относящиеся к конкретным подсетям.

UserIndex отображает наименования компаний пользователей транспортных услуг, с именами которых связываются предоставляемые им ресурсы сети.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Записи о пользователях ресурсов сети, а так же связывание их с ресурсами осуществляется в несколько шагов.

Информация о пользователе ресурсов заносится в форму вызываемую командой Equipment-

>Customer Resource. На появившейся форме User Resource

Management, нажать кнопку Add Record и в

появившейся форме заполнить информацию о пользователе ресурсов.

Нажать кнопку ОК для занесения данных в базу.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Следующим шагом является связывание информации о пользователях с предоставляемыми им ресурсами сети. Данная процедура выполняется командой Equipment->Resource Bind и указываем мышью на сетевой элемент (ресурсы которого предоставляются). В появившейся форме выбирается имя компании, которой будет предоставлен ресурс, а в таблице, с использованием мыши и клавиши Shift или Ctrl указываются ресурсы. Связывание заканчивается нажатием кнопки Bind. Аналогичное связывание производится для других компаний.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Указанные ресурсы будут связаны с предоставлением услуг сопоставленному им клиенту.

Оперативно просматривать ресурсы, закреплённые за каждым пользователем, позволяет ранее описанная вкладка UserIndex, в которой и отображаются все арендаторы.

Двойным кликом по имени компании, отображаемом на вкладке UserIndex, оператор может видеть все ресурсы, закреплённые за данным пользователем на вкладке UserRes, которая находится рядом с вкладкой Alarm, Info и OptLink.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

При необходимости можно задать системные дату и время для устройств, как индивидуально, так и для всей подсети.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Для индивидуальной установки даты и времени необходимо выбрать пункт меню Equipment->Set Runtime Clock и появившимся указателем кликнуть на внешний вид мультиплексора в узле. В появив-

шейся форме нажать кнопку Set.

Для групповой установки даты и времени необходимо выбрать пункт меню Network ->Set Runtime Clock и появившимся указателем кликнуть на любое звено между сетевыми узлами подсети. В появившейся форме нажать кнопку Set.

Для задания опций мониторинга (интервала опроса, порога генерации сообщения при не ответе мультиплексора), отображения аварий в логе вкладки Alarm, а также звуковой сигнализации необходимо выполнить команду Options->Query Control and Options, и в появившейся форме Monitoring Options установить необходимые параметры. После установки параметров нажать кнопку ОК.

Так же возможна установка приоритета аварий и смена их цвета на панели СУ.

Смена цвета аварий по приоритетам осуществляется в форме Alarm Colors, вызываемой командой Options->Alarm Item Color Management.

Смена приоритета аварий, установленных по умолчанию в системе управления возможна в форме Alarm Level Configuration, вызываемой командой Options->Alarm Level.

Для удобства инженера по эксплуатации имеется возможность задавать описания для области размещения узлов, а также для самих узлов области.

Форма описания области (узла) вызывается командой Settings->New Description->In Area (In Station). В появившейся форме Insert Description ввести описание, установить необходимые опции отображения, нажать кнопку ОК. Разместить указателем мыши в необходимой части области/узла.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

В системе управления сетью и её элементами имеется возможность разграничения прав доступа.

Для заведения пользователей с разными правами необходимо выполнить команду Options ->Users

Management, в появившейся форме Users Management нажать кнопку Add.

В появившейся форме указать Username, Password (подтвердить его), выбрать область/области ад-

министрирования, указать права и подтвердить кнопкой ОК.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

На случай непреднамеренных изменений или по неаккуратности можно потерять настройки системы управления.

В данной ситуации имеется возможность восстановления ранее сохраненных настроек системы по команде Restore в форме, вызываемой по команде File->Backup and Restore.

Сохранение резервной копии производится в этой же форме при нажатии кнопки Backup.

10. ПРОПИСЫВАНИЕ КРОСС КОННЕКТА ПРИ ИСПОЛЬЗОВАНИИ ETHERNET КАРТ QBM-SH-4ETH

Создание кросс коннекта на примере трибутарных потоков Ethernet. Создание кросс коннекта, при использовании трибутарных портов Ethernet, аналогично вышеизложенному методу за исключением определённых аспектов, которые также были частично затронуты и будут рассмотрены далее.

В данном случае проиллюстрирован пример прописывания кросс коннекта на основе 5 контейнеров, которые должны в итоге обеспечить пропускную способность для всей карты QBM-SH-4Eth, 5*2,176 Мбит/c, которая при дальнейшей настройке будет привязана в определённых пропорциях к Ethernet портам карты или вся одному конкретному порту.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Карта QBM-SH-4Eth имеет собственный ресурс, состоящий максимально из 63 контейнеров, часть из которых или все могут быть связаны путём кросс коннекта с ресурсами OLT карт(ы).

Процедуры аналогичные вышеизложенным, по созданию кросс коннекта, необходимо повторить на втором мультиплексоре (ответном в топологии PTP или другой топологии). В случае использования других топологий сети, на промежуточных узлах прописывается транзит контейнеров.

Для загрузки кросс коннекта из БД СУ в мультиплексоры, необходимо нажать кнопку Download(D) и выбрать пункт SetAllEquipments.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

После чего появится форма Downloading Route Table, которая отобразит процесс загрузки.

На вкладка Alarm, расположенной на форме Ethernet карты, отображается текущий статус портов, и состояние организованного канала на основе протокола GFP. В данном случае видна авария GFPL (GFP кадры не загружены), это связано с тем, что ресурс карты участвующий в кросс коннекте ещё не назначен в необходимых пропорциях на планируемые к использованию Ethernet порты.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Соответственно следующим шагом необходимо определить членов для каждой группы виртуальной конкатенации (VCG) VCG1~VCG4

Допустим, что необходимо использование трёх отдельных Ethernet портов (пусть это будут 1,2 и 3 порты, VCG1,VCG2 и VCG3 соответственно) с пропускной способностью:

Порт 1 – 4 Мбит/c => VCG1(2*VC-12); Порт 2 – 4 Мбит/c => VCG2(2*VC-12); Порт 3 – 2 Мбит/c => VCG3(1*VC-12). Вкладка VCG Conf. задаёт необходимое количество виртуальных контейнеров, которые будут входить

в группу виртуальной конкатенации VCG (VCG1-VCG4). Для объединения контейнеров в VCG необходимо выбрать их путём выделения необходимой строки

первого столбца указателем мыши, и не отпуская кнопку протянуть необходимое количество контейнеров (идущих подряд), или выделить их с использованием мыши и кнопки CTRL или SHIFT (в случае выбора контейнеров не подряд, а в разброс).

Далее, в поле Virtual Task, выбрать пункт меню

VCGN(к примеру, VCG2), после чего нажать кнопку Set. Для контроля нажать Query.

Аналогичные процедуры необходимо выполнить по остальным портам Ethernet (VCG2,VCG3), а также на ответном мультиплексоре.

Результатом корректного прописывания кросс коннекта из конца в конец и назначения членов VCG, на мультиплексорах, является отсутствие аварии GFPL по используемым VCG.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

На вкладке Eth Ctrl, задать режимы работы портов Ethernet (блок PortCtrl), а так же параметры скремблирования, блок GFP Scrambling Control.

Для однотипного оборудования, в блоке GFP Scrambling Control необходимо выставить одинаковые параметры (UP, DOWN, UP_FCS) по каналам (Channel1~Channel4) соответствующим физическим портам Ethernet.

Внимание! При первичном запуске оборудования, флаги UP и DOWN установлены по всем каналам.

Для однотипного оборудования рекомендуется не использовать блок GFP Scrambling Control, и соответственно при первом запуске мультиплексора, необходимо сбросить данные флаги.

Для согласования с моделью QBM-S4S2AD2HV2, необходимо установить флаги UP и DOWN по соответствующему каналу.

В случае попытки подключения к мультиплексорам от других производителей необходимо использовать блок GFP Scrambling Control, и подбирать комбинацию флагов UP, DOWN, UP_FCS (согласование с любыми мультиплексорами не гарантируется).

Выше описанные процедуры являются обязательными для передачи Ethernet кадров.

Данную особенность следует учитывать при прописывании кросс коннекта в форме SDH Request Management.

Внимание! При связке ресурсов Ethernet карт с ресурсами OLT карт, возможно использование VCAT VC-12 из разных OLT (имеющихся в мультиплексоре).

11. ПРОПИСЫВАНИЕ КРОСС КОННЕКТА ПРИ ИСПОЛЬЗОВАНИИ ETHERNET КАРТ QBM-SH-2ETH

Создание кросс коннекта на примере трибутарных потоков Ethernet с использованием карт QBM-SH2Eth, производится аналогично изложенному выше примеру для карт QBM-SH-4Eth, с небольшими изменениями.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

При проведе

Карта с двумя портами Ethern одну VCG на два порта (т.е. порты не изолированы друг от друга – работает как коммутатор);

Карта

Виртуальные контейнеры, VCG Conf. в нужном количестве и последовательно, начиная с 1;

Данную осо Management, то есть, выбирать ресурсы Ethernet карты последовательно начиная с 1, и связывать с ними необходимые ресурсы карты OLT.

нии данной процедуры необходимо учитывать следующие правила:

et является упрощённым вариантом карты с четырьмя портами, и имеет

имеет одну VCG – VCG1;

которые будут являться членами VCG1 должны быть выбраны на вкладке

бенность следует учитывать при прописывании кросс коннекта в форме SDH Request

Внимание! При первичном запуске оборудования, флаги UP и DOWN установлены по всем каналам.

Для согласо ветствующему каналу.

учае попытки подключения к мультиплексорам от других производителей необходимо использо-

В сл вать блок GFP Scrambling Control, и подбирать комбинацию флагов UP, DOWN, UP_FCS (согласование с любыми мультиплексорами не гарантируется).

Выше описанные процед

вания с моделью QBM-S4S2AD2HV2, необходимо установить флаги UP и DOWN по соот-

уры являются обязательными для передачи Ethernet кадров.

12. ПРОПИСЫВАНИЕ КРОСС КОННЕКТА ПРИ ИСПОЛЬЗОВАНИИ ETHERNET КАРТЫ QBM-SH-4ETH И QBM-SH-2ETH

Создание кросс коннекта на примере трибутарных 4Eth и QBM-SH-2Eth, производится аналогично изложенным выше примерам для карт QBM-SH-4Eth и QBM-SH-2Eth, с учётом их индивидуальных особенностей.

Внимание! VC-12 из разных OLT (имеющихся в мультиплексоре).

При связке ресурсов Ethernet карт с ресурсами OLT карт, возможно использование VCAT

потоков Ethernet с использованием карты QBM-SH-

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

13. ЗАЩИТА В СЕТЯХ SDH

В качестве общего названия механизмов отказоустойчивости в SDH используется термин «автоматическое защитное переключение» (Automatic Protection Switching - APS). Он отражает факт перехода (переключения) на резервный путь или резервный элемент мультиплексора при отказе основного.

В оборудовании и сетях SDH на основе QBM-7100(уровня STM-1) поддерживаются следующие основные виды автоматической защиты:

- защита мультиплексной секции, т. е. участка сети между двумя смежными мультиплексорами SDH (Multiplex Section Protection, MSP);

- защита пути (соединения) через сеть для определенного виртуального контейнера (Sub-Network Connection Protection, SNCP).

Защита мультиплексной секции (MSP) распространяется на секцию между двумя мультиплексорами, включающую два порта и линию связи (куда, в свою очередь, могут входить регенераторы — но не мультиплексоры). Обычно защита организуется по схеме «1+1». При этом для рабочего канала (верхняя пара соединенных кабелем портов на Рисунке 17) конфигурируется защитный канал (нижняя пара портов). После обнаружения отказа (не работает порт, ошибка или деградация сигнала и т. п.) мультиплексоры переходят на прием и передачу по защитному каналу Рисунок 18.

Рисунок 17

Рисунок 18

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

В QBM-7100 реализована как одно- так и двунаправленная защита MSP. Двунаправленная защита предусматривает полное переключение на защитные порты мультиплексоров при отказе рабочего канала в каком-либо направлении. Механизм MSP защищает все соединения, проходящие через защищаемую мультиплексную секцию.

Проиллюстрируем установку защиты MSP на примере двух смежных узлов, рисунок 19.

Рисунок 19 – Защита мультиплексной секции - MSP

Для создания топологии PTP необходимо:

1) Создание 2 узлов в области.

2) Создание сетевых элементов на каждом узле.

3) Настройка опроса мультиплексоров системой управления.

4) Подтверждение текущей конфигурации мультиплексоров.

5) Организация связей между сетевыми элементами в соответствии с физической схемой соединения OLT портов.

6) Создание кросс коннекта c использованием APS MSP.

Первые пять пунктов были рассмотрены ранее. Пункт шесть приводится в данном разделе.

Для создания кросс коннекта, необходимо использовать команду Network->SDH Request

Management(S), в появившейся форме, выбрать мультиплексор и нажать кнопку Add(A).

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Внимание! Для организации защиты MSP, в качестве карты источника SrsSlot, обязательно должна выступать OLT карта.

Также следует обратить внимание на физические связи OLT портов, рисунок 19, порт 1 связан с портом 2 смежного мультиплексора. Данное условие обязательно при работе в паре двух одинаковых мультиплексоров QBM-

SSADH.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Процедуры аналогичные изложенным выше, по созданию кросс коннекта c MSP, необходимо повторить на втором мультиплексоре B.

Внимание! При прописывании кросс коннекта, необходимо, что бы в качестве источника был выбран первый порт OLT на каждом из смежных мультиплексоров А и В, несмотря на их физическую связь.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

После чего появится форма Downloading Route Table, которая отобразит процесс загрузки.

Аналогичные процедуры выполняются для любых трибутарных карт с учётом их индивидуальных особенностей изложенных ранее.

Также необходимым условием для работы MSP, является установка на вкладке Conf OLT карты параметра Self Heal (MS) в состояние Enable и при необходимости значения SelfHealTime. Данную опцию необходимо установить в параметрах OLT карт обоих смежных мультиплексоров.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Защита соединения (SNCP) обеспечивает переключение определенного пользовательского соединения на альтернативный путь при отказе основного. Объект защиты SNCP — трибутарный трафик, помещенный в виртуальный контейнер определенного типа (например, в VC12, VC3 или VC4, в QBM7100 только VC12). Используемая схема — «1+1».

Защита SNCP конфигурируется на двух мультиплексорах — входном, в котором помещенный в виртуальный контейнер трибутарный трафик разветвляется, и выходном, где сходятся два альтернативных пути. Промежуточные мультиплексоры (для данных соединений) конфигурируются обычным образом. Пример защиты SNCP показан на Рисунке 20. Из двух поступающих на трибутарный порт потоков выбирается тот, качество которого выше (при равном нормальном качестве сигнал берется от агрегатного порта, получившего при конфигурировании статус рабочего).

Защита SNCP применяется в любых топологиях сетей SDH, где имеются альтернативные пути следования трафика, т. е. кольцевых и ячеистых.

Проиллюстрируем установку защиты трибутарного потока с использованием механизма SNCP на примере трёх узлов в кольцевой топологии, рисунок 20.

Рисунок 20 – Организация защиты в сети SDH кольцевой топологии, на основе QBM-SSADH

Для создания кольца состоящего из трёх узлов и организации защиты SNCP, необходимо:

1) Создание 3 узлов в области.

2) Создание сетевых элементов на каждом узле.

3) Настройка опроса мультиплексоров системой управления.

4) Подтверждение текущей конфигурации мультиплексоров.

5) Организация связей между сетевыми элементами в соответствии с физической схемой соединения OLT портов.

6) Создание кросс коннекта c использованием APS SNCP.

Первые пять пунктов были рассмотрены ранее. Пункт шесть приводится в данном разделе.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Из рисунка 20 видно, что основной маршрут следования трафика находится между двумя смежными мультиплексорами А и В, соответственно на них необходимо организовать защиту SNCP, а альтернативный маршрут проходит через мультиплексор С, который конфигурируется обычном образом и выступает в качестве транзитного.

Внимание! Для организации защиты MSP или SNCP, в качестве карты источника SrsSlot, обязательно должна выступать OLT карта.

Также следует обратить внимание на физические связи OLT портов на сети и с учётом их выбирать основной и защитный порты OLT.

Выбор защиты, карты источника и карты назначения.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Выбор защитного порта OLT

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

После окончания выбора карт и контейнеров, нажать кнопку Add, в результате чего должны появиться записи в таблице формы SDH Request Management, в блоке Request и ProtectRequest, в количестве соответствующем выбранным контейнерам.

Процедуры аналогичные изложенным выше, по созданию кросс коннекта c SNCP, необходимо повторить на втором мультиплексоре B, а так же прописать транзит на узле С.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

После чего появится форма Downloading Route Table, которая отобразит процесс загрузки.

14. СИНХРОНИЗАЦИЯ НА СЕТИ SDH

Устойчивая работа сети SDH во многом зависит от качества синхронизации между ее узлами. В сети SDH применяется иерархический метод принудительной синхронизации с парами «ведущий/ведомый

таймер».

Очевидно, что и источники синхронизации должны быть отказоустойчивыми. Для обеспечения этого свойства в сети SDH могут присутствовать несколько дублирующих источников синхронизации.

Сигнал внешнего генератора с частотой 2048 кГц, называемого также первичным эталонным генератором (ПЭГ, или Primary Reference Clock, PRC) в соответствии с рекомендациями G.811. Его точность должна быть не ниже 1 х 10-11. Первичный эталонный генератор обычно представляет собой хронометрирующий атомный источник тактовых импульсов (цезиевые или рубидиевые часы). Его калибруют вручную или автоматически по сигналам мирового скоординированного времени (Universal Time

Coordinated, UTC).

Сигнал внутреннего генератора мультиплесора SDH. Его точность обычно невелика - порядка (1-5) х 10-6.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Сигнал 204

8 кГц, выделяемый из линейного (или трибутарного цифрового сигнала 2048 кбит/с с коди-

рованием HDB3, или генератора с аналогичными параметрами скорости потока, линейного кода и повышенной точности) сигнала STM-N. Чаще всего точность такого источника синхронизации составляет 5 х 10-8.

Сигнал с пол

ьзовательского (трибутарного) интерфейса PDH.

Так как

сигналы трибутарных потоков 2,048 Мбит/с могут смещаться внутри виртуальных контейнеров

VC-12, их использование в качестве источников синхронизации в сетях SDH нецелесообразно. Низкая

точность внутреннего таймера мультиплексора не позволяет добиться хорошей синхронизации передающего и принимающего узлов SDH.

Поэтому осн

овными источниками надежной и точной синхронизации являются сигналы первичного

эталонного генератора и сигналы, выделяемые из кадров STM-N.

Внешними источниками в этом сл

учае служат как внешние таймеры, подключаемые к специальным синхронизирующим входам мультиплексора, так и сигналы STM-N линейного входа (и трибутарных, если они поддерживают какой-либо уровень STM, а не PDH). Одна схема мультиплексора осуществляет выбор источника синхронизации для внутренних элементов мультиплексора, а другая — для внешних.

В синхронных сет

ях общего пользования используется иерархия задающих генераторов, в которой сигнал каждого генератора синхронизируется по эталону сигнала верхнего уровня, имеющего более высокую точность.

Иерархия си

нхронизирующих источников — это сеть, состоящая из нескольких слоев генераторов. В

европейской иерархии приняты 4 типа источников:

Первичный источник; Транзитный источник; Местный ист Источник о

очник;

борудования пользователя.

Для надежной работы сети у каждого мультиплексора SDH должно быть не

сколько альтернативных источников синхронизации, но использоваться в каждый момент времени должен только один, наиболее точный. Для выбора такого источника имеются приоритетные (называемые также иерархическими) списки, задаваемые администратором, а также механизм сообщений о статусе синхронизации (Synchronization Status Messaging, SSM). Сообщения SSM транспортируются по сети в заголовках кадров STM-N, в битах 5-8 байта S1 в них указывается уровень качества синхронизации (Quality Level, QL) для данного сигнала. Переменная QL может принимать 16 значений, от 0 до 15, при этом, чем меньше значение QL, тем уровень качества выше (за исключением значения 0 – качество не определено, которое мультиплексоры, как правило, интерпретируют как эквивалент 15 – не использовать для синхронизации). Кодирование уровня QL чаще всего производится с помощью четырех значений кода, соответствующих четырем уровням точности синхронизирующего сигнала:

Первичный источник - QL= Транзитный источник - QL= Местный ист Источник о

очник - QL=8;

борудования пользователя - QL=11.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Значение QL=15 воспринимается как «не использовать для синхронизации», обычно оно служит для указания ведущему мультиплексору не применять сигнал от ведомого в качестве источника синхронизации.

Администратор может задавать и другие значения кодов.

Внимание! В текущей версии мультиплексоров QBM-SSADH нет возможности назначать и изменять значения QL.

В режиме по умолчанию, поступающее в заголовке кадра STM-N сообщение SSM принимается мультиплексором и используется при выборе источника синхронизации, а далее в неизменном виде передается в составе кадра следующему мультиплексору. У администратора имеется возможность изменить (override) значение QL в поступившем кадре, так что отправленный следующему мультиплексору кадр будет иметь новое значение QL. Механизм QL override применяется также для внешних источников синхронизации, когда те не могут поместить сообщение SSM в кадр.

При распространении сигналов синхронизации соблюдается определенная иерархия: от сигналов PRC синхронизируется магистральная сеть, от магистральной — внутризоновые, а от магистральной и внутризоновых — местные сети.

Максимальное число промежуточных мультиплексоров SDH, через которые в потоке STM-N можно передавать синхросигналы от первичного генератора PRC, определено в стандартах G.803 — это последовательность из 20 мультиплексоров.

При большем числе промежуточных мультиплексоров нужно использовать внешний ведомый задающий генератор, который будет синхронизироваться от первичного, и выполнять роль источника синхронизации для остальной части сети.

Поскольку мультиплексор QBM-SSADH может работать как SDXC, его максимальная конфигурация составляет 8 OLT портов (к примеру, 4 карты QBM-SH-2STM1-25), с каждого из них, в случае выбора внешней синхронизации, имеется возможность брать синхронизацию и задать четыре уровня приоритета (First, Second, Third, Fourth).

Таким образом, за каждым слотом закреплено максимум два источника синхронизации, рисунок 21.

Рисунок 21 – Распределение линий синхронизации по слотам мультиплексора

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Для выбора внешней синхронизации и задания её приоритета необходимо кликнуть правой кнопкой

мыши на внешнем виде мультиплексора и выбрать в выпадающем меню пункт [0]System Card.

В появившейся форме System Card перейти на вкладку Clock.

На вкладке Clock в блоке SDH Clock установить галочку в поле Ext.Clock и в появившихся полях за

дать приоритеты конкретным линиям (из восьми возможных), к примеру, как на рисунке 21.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

После выбора линий с соответствующими приоритетами необходимо нажать кнопку Set

Clock.

После установки, можно перейти на вкладку Alarm, на которой отображается состояние источников синхронизации по приоритетам.

В случае установки на вкладке Clock в блоке SDH Clock галочки S1 (т.е. SSM enable) приоритет будет выбираться на основе значений о качестве синхросигнала – QL, на каждом из портов и не будет определяться установленным приоритетом, рисунок 22.

Из вкладки Clock видно, что первая по приоритету Line Clock 1, но Clock State: Lock to the Line Clock 0, хотя физически сигнал на линии 1 присутствует.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Данный факт говорит о том, что на Line Clock 0 качество сигнала (значение QL) меньше чем на других или равно им. В случае равенства QL на линиях, приоритетнее линия с меньшим индексом.

В случае установки галочки выбора внутренней синхронизации (от встроенного генератора) Internal Clock, качество синхронизации QL=8 и не зависит от установки S1 Enabled.

Рисунок 22 – Приоритет источников на основе значений QL SSM

Проиллюстрируем установку источников внешней синхронизации при использовании как OLT карт, так и трибутарной карты QBM-SH-8E1, рисунок 23.

Рисунок 23 – Источники синхросигналов и их приоритеты

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

В данном случае, процедуры необходимые к выполнению, аналогичны изложенным выше, за исключением одного нюанса.

Поскольку, за каждым слотом закреплено максимум два источника синхронизации (для третьего слота это Line Clock 4 и Line Clock 5), а карта QBM-SH-8E1 физически имеет 8 портов, каждый из которых может выступать в качестве порта подключения источника синхросигнала.

Для выбора пары портов, которые могут быть портами подключения источника синхросигнала, необходимо зайти на вкладку Conf. карты Е1 и в блоке Clock в выпадающем меню Clock From E1 выбрать пару потоков Е1, после чего нажать кнопку

Clock Set.

С учётом этого получаем:

E1 №3 - Line Clock 4; E1 №4 - Line Clock 5.

Поскольку приоритет задан только для Line Clock 4, то интерфейс третьего потока Е1 будет выступать в качестве источника синхросигнала с заданным приоритетом – Fourth. Это может быть подключённый трибутарный поток Е1, или генератор с цифровым сигналом в коде HDB3 и скоростью 2048 кбит/с.

15. КАНАЛЫ УПРАВЛЕНИЯ

Мультиплексор QBM-SSADH, поддерживает следующие типы управления:

Управление через DCC; Управление с использованием наложенной сети с коммутацией пакетов; Управление с использованием виртуальных контейнеров VC-12 (до двух направлений, канал А и В,

любые топологии сети); Управление с использованием интерфейса Е1 (при объединении разнесённых подсетей через PDH

сеть); Управление через шину RS485 (локально, шина до 1200 метров); Комбинация всех перечисленных методов.

Канал управления DCC, является каналом управления по умолчанию, и использует байты D1-D3 как для передачи, так и для приёма служебной информации.

Для изменения используемых байт в канале передачи и приёма, необходимо зайти в форму соответствующей OLT карты на вкладку Conf. и в блоке DCC, в полях Receive и Send выбрать необходимые байты.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

После выбора используемых байт, необходимо нажать кнопку Set, и через небольшой промежуток времени, для контроля установки кнопку Query.

Аналогичную процедуру необходимо выполнить для OLT порта смежного мультиплексора.

Внимание! Данную операцию необходимо производить индивидуально для каждого OLT порта.

Правила подключения к Ethernet порту шлюзового SDH мультиплексора были рассмотрены в главе 9. Шлюзовой мультиплексор может быть указан как один, так и несколько (к каждому из них должно быть непосредственное подключение через Ethernet), на каждом из них должен быть указан адрес шлюза.

В случае использования наложенной сети управления, каждый мультиплексор подключается к сети с пакетной коммутацией портом MANAGEMENT(Ethernet) и находится в той же подсети, что и порт маршрутизатора к которому подключается мультиплексор. При подключении к наложенной сети управления на каждом мультиплексоре необходимо указать адрес шлюза, к которому он непосредственно будет обращаться.

В случае установки мультиплексоров QBM-SSADH в качестве терминальных или “островного” применения имеется возможность организации каналов управления, через сеть на оборудовании SDH от другого производителя, с использованием виртуальных контейнеров VC-12, которые должны быть прописаны между “островами” транзитом. Возможны различные варианты применения каналов управления в различных топологиях сети. Так же возможно объединение “островов” через промежуточную транспортную сеть PDH, с использованием канала управления через трибутарный порт Е1 мультиплексора SDH, рисунок 24.

Для выбора типа, и количества каналов управления, необходимо кликнуть правой кнопкой мыши на внешнем виде мультиплексора и выбрать в выпадающем меню пункт [0]System Card.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

В появившейся форме System Card выбрать вкладку Embedded NM Channel, на которой выбрать Use E1 Channel A или Use E1 Channel B или оба возможных

канала.

Допустим что необходимо организовать два канала управления, один через свободный VC-12 (пусть это будет 63-й VC-12) другой через интерфейс Е1 (8-й физический порт карты Е1)

После выбора каналов А и В, выбора типа интерфейсов (OLT и поток трибутарной карты) и ресурсов

(63-й VC-12 и 8-й поток Е1), необходимо нажать кнопку Set. Для контроля установки параметров кнопку Query.

Внимание! При выборе ресурсов под канал управления, отображаются все ресурсы, в том числе и задействованные в кросс коннекте.

При выборе ресурса под каналы управления необходимо это учитывать, поскольку канал управления является приоритетным.

Таким образом, в случае использования под канал управления ресурса уже участвующего в кросс коннекте, трафиковый канал будет отключён, а ресурс задействован под управление.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

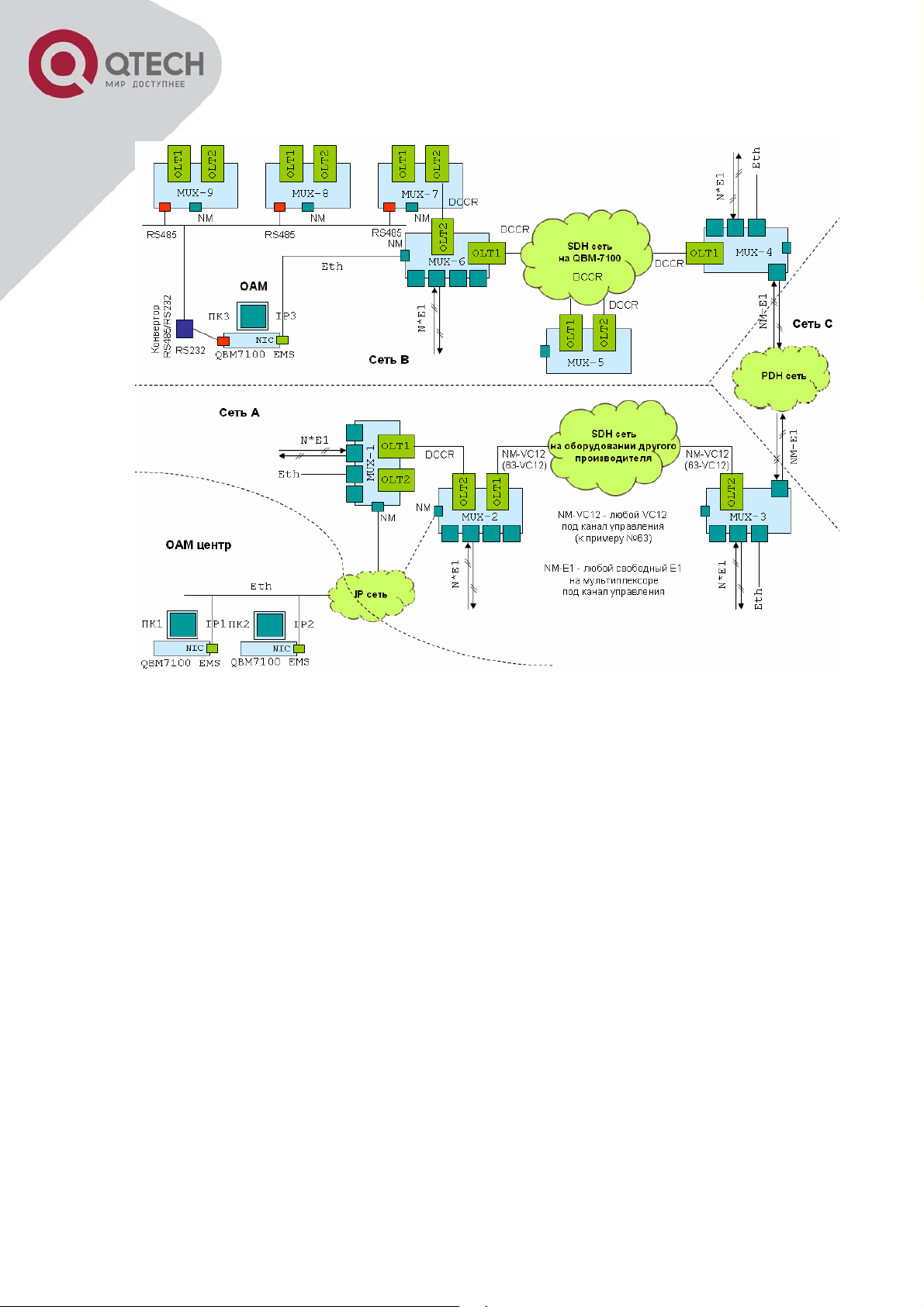

Рисунок 24 – Возможные варианты организации канала управления

Интерфейс управления RS485 предназначен для подключения мультиплексора по шине RS485 или их группы (каждый из которой не находится в одной сети с другими или не имеет с ними соединения) к ПК с СУ.

При использовании интерфейса RS485, для управления мультиплексорами, необходимо предварительно установить для каждого мультиплексора индивидуальный адрес (команда setaddr), а так же скорость интерфейса (команда set485). Очевидно, что для опроса мультиплексоров на шине, они должны иметь одну скорость обмена (например 2400 Бод). Команды для изменения указанных параметров были рассмотрены в главе 8.

Для подключения к ПК необходим конвертор RS232/RS485 или USB/RS485 (в комплект поставки не входит).

Поскольку при опросе мультиплексоров система управления оперирует теми же IP адресами, что и при опросе через Ethernet, то создание устройств и их параметров в системе управления аналогично ранее изложенным. Отличие заключается в выборе типа канала запроса и выборе COM порта (физического или виртуального) и его параметров.

Первым шагом необходимо использовать меню Options->Queue Management, в появившейся форме

Queue Settings, в левой её части, выбрать сеть администрирования, в настройках канала запроса Query Chn выбрать Loc 485, в блоке Switch выбрать Enable, а в блоке Console and Equipments устано-

вить Connect via RS485. Нажать кнопку Set, в появившейся форме нажать кнопку ОК. Закрыть окно, нажав кнопку ОК.

+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

Шаг два – настройка последовательного порта. На панели управления необходимо нажать кнопку Serial Ports Settings и в появившейся форме Serial Port выбрать номер COM порта, скорость,

количество информационных бит, количество стоповых бит, тип проверки, и нажать кнопку Connect. После чего закрыть форму и запустить опрос мультиплексоров, если он остановлен.

К примеру, при использовании аппаратного порта RS232:

Com Port: COM 1;

Baud Rate: 2400;

Digital Bit: 8;

Stop Bit: 1;

Flow Control: None;

Parity: Odd;

Все возможные варианты каналов управления представлены на рисунке 24.

Внимание! Одновременно может работать только один канал запроса, который был выбран в блоке Query Chn формы Queue Settings.
