ГИБКИЙ МУЛЬТИПЛЕКСОР QBM-P
Модель QBM-5000
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
1. МЕРЫ БЕЗОПАСНОСТИ............................................................................................................................. 4
2. ОБЗОР........................................................................................................................................................... 5
3. ОСНОВНЫЕ ПАРАМЕТРЫ ОБОРУДОВАНИЯ .......................................................................................... 5
3.1. ЛИНЕЙНЫЕ ИНТЕРФЕЙСЫ:.......................................................................................................................................................... 5
3.2. АБОНЕНТСКИЕ ИНТЕРФЕЙСЫ: ................................................................................................................................................... 5
3.3. ОСНОВНЫЕ РЕЖИМЫ РАБОТЫ МУЛЬТИПЛЕКСОРА: ..............................................................................................................5
3.4. ИНТЕРФЕЙСНЫЕ МОДУЛИ ........................................................................................................................................................... 5
3.5. ИНТЕРФЕЙС Е1 ..............................................................................................................................................................................6
3.6. ОПТИЧЕСКИЙ ИНТЕРФЕЙС .......................................................................................................................................................... 6
3.7. ИНТЕРФЕЙС ETHERNET ..............................................................................................................................................................6
3.8. ЭЛЕКТРОПИТАНИЕ ........................................................................................................................................................................ 6
3.9. ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА......................................................................................................................................................... 7
4. ПЕРЕДНЯЯ ПАНЕЛЬ И СВЕТОДИОДНАЯ ИНДИКАЦИЯ......................................................................... 7
4.1. ИНДИКАТОРЫ СОСТОЯНИЯ УСТРОЙСТВА ............................................................................................................................... 7
4.2. ИНДИКАТОРЫ ТИПА ЛИНЕЙНОГО МОДУЛЯ ............................................................................................................................. 7
4.3. ИНДИКАТОРЫ СОСТОЯНИЯ ОПТИЧЕСКОГО ИНТЕРФЕЙСА .................................................................................................. 7
4.4. ИНДИКАТОРЫ СОСТОЯНИЯ ИНТЕРФЕЙСА Е1 .........................................................................................................................8
4.5. КНОПКА MUTE: ............................................................................................................................................................................... 8
4.6. ИНТЕРФЕЙС CONSOLE: ................................................................................................................................................................ 8
4.7. ИНТЕРФЕЙС LINK UP..................................................................................................................................................................... 8
4.8. ИНТЕРФЕЙС LINK DOWN ..............................................................................................................................................................8
4.9. DIP - ПЕРЕКЛЮЧАТЕЛИ................................................................................................................................................................. 8
5. ЗАДНЯЯ ПАНЕЛЬ......................................................................................................................................... 9
6. СХЕМЫ ПРИМЕНЕНИЯ...............................................................................................................................9
7. ПАРАМЕТРЫ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ ........................................................................................... 10
7.1. ИНТЕРФЕЙСНЫЙ МОДУЛЬ FXS ................................................................................................................................................. 10
7.2. ИНТЕРФЕЙСНЫЙ МОДУЛЬ FXO................................................................................................................................................. 11
7.3. ИНТЕРФЕЙСНЫЙ МОДУЛЬ ETHERNET..................................................................................................................................... 11
7.4. ИНТЕРФЕЙСНЫЙ МОДУЛЬ E&M ................................................................................................................................................12
7.5. ИНТЕРФЕЙСНЫЙ МОДУЛЬ E&M ................................................................................................................................................12
7.6. ИНТЕРФЕЙСНЫЙ МОДУЛЬ V.35................................................................................................................................................. 13
7.7. ИНТЕРФЕЙСНЫЙ МОДУЛЬ RS-232 ............................................................................................................................................14
7.8. ИНТЕРФЕЙСНЫЙ МОДУЛЬ RS-422 ............................................................................................................................................14
8. НАСТРОЙКА ПАРАМЕТРОВ ПРИ ПОМОЩИ HYPER TERMINAL ......................................................... 15
8.1. МЕНЮ DEVICE SET QUERY ........................................................................................................................................................16
8.2. МЕНЮ CROSS SET QUERY......................................................................................................................................................... 18
8.3. МЕНЮ STATE INFO QUERY......................................................................................................................................................... 19
8.4. МЕНЮ ALARM QUERY ................................................................................................................................................................. 19
8.5. МЕНЮ SET..................................................................................................................................................................................... 20
9. НАСТРОЙКА ПАРАМЕТРОВ КРОССКОННЕКТА .................................................................................... 20
10. РАБОТА С ПРОГРАММОЙ СЕТЕВОГО МЕНЕДЖМЕНТА QTECH NMS............................................. 22
11. НАЗНАЧЕНИЕ КОНТАКТОВ ВНЕШНИХ РАЗЪЕМОВ И СХЕМЫ КАБЕЛЕЙ.......................................26
11.1. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА ИНТЕРФЕЙСА Е1 (120 Ом) ..................................................................................... 26
11.2. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА CONSOLE..................................................................................................................26
11.3. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА LINK UP ..................................................................................................................... 26
11.4. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА LINK DOWN ............................................................................................................... 26
11.5. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ FXO, FXS ................................................................................................26
11.6. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ E&M, ДВУХПРОВОДНЫЙ РЕЖИМ....................................................... 27
2
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
11.7. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ E&M, ЧЕТЫРЕХПРОВОДНЫЙ РЕЖИМ............................................... 27

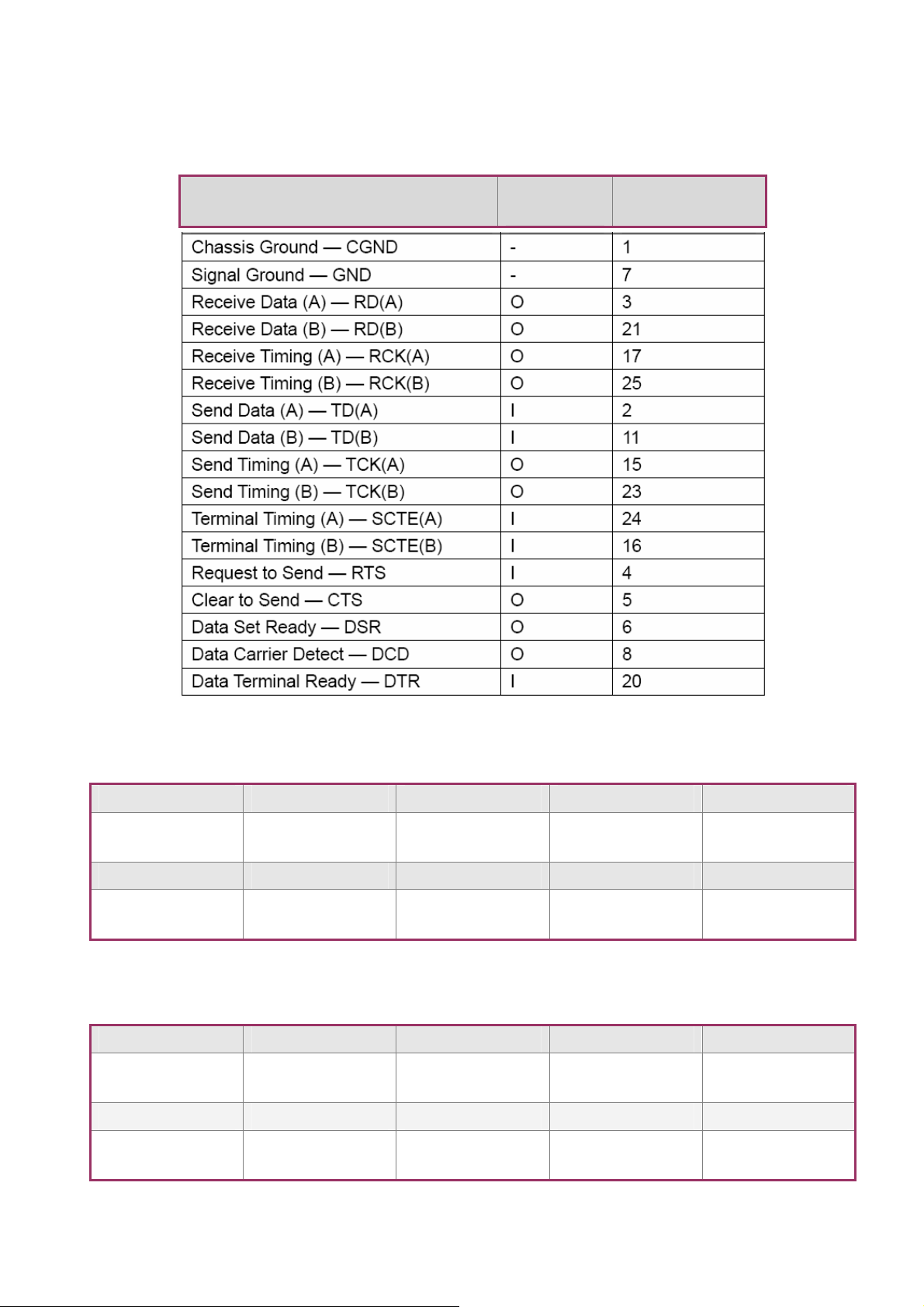

11.8. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ V.35 ......................................................................................................... 28
11.9. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ RS-232 .................................................................................................... 28
11.10. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ RS-422 .................................................................................................. 28
3
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

1. МЕРЫ БЕЗОПАСНОСТИ

Перед началом работы с оборудованием рекомендуется изучить настоящее Руководство. При работе с оборудованием необходимо соблюдение требований «Правил техники безопасности
при эксплуатации электроустановок потребителей». Запрещается работать с оборудованием лицам, не допущенным к работе в соответствии с
требованиями техники безопасности в установленном порядке. Оборудование QTECH укомплектовано электронными компонентами, чувствительными к
статическому электричеству и к качеству заземления. Вследствие этого, для надежной работы аппаратуры и исключения случаев выхода из строя, необходимо соблюдать следующие правила:
При работе с аппаратурой необходимо соблюдать меры защиты от статического электричества полупроводниковых приборов и микросхем согласно ОСТ 92-1615-74. Все работы необходимо производить с применением антистатического наручного браслета, соединенного с общей шиной заземления через резистор 1Мом.
Перед подключением оборудования QTECH к источнику питания, необходимо предварительно заземлить корпус оборудования, используя клемму защитного заземления (если клемма заземления предусмотрена конструкцией). Крепление заземляющего провода к клемме заземления должно быть надежно зафиксировано. Величина сопротивления между клеммой защитного заземления и земляной шиной не должна превышать 0,1 Ом.
Перед подключением к оборудованию QTECH измерительных приборов и компьютера, их необходимо предварительно заземлить. Разность потенциалов между корпусами оборудования QTECH и измерительных приборов не должна превышать 1В.
Во избежание выхода из строя оптических модулей оборудования QTECH, запрещается подавать на вход оптический сигнал, мощность которого превышает максимально допустимое значение для конкретной модели оборудования.
ПРЕДПРИЯТИЕ - ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ НА ПОСТАВЛЯЕМОЕ ОБОРУДОВАНИЕ ПРИ НЕСОБЛЮДЕНИИ ПОТРЕБИТЕЛЕМ ПРАВИЛ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ.
4
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
5

2. ОБЗОР

Мультиплексор предназначен для передачи одного потока Е1 по оптоволоконной линии. Гибкая система сетевого менеджмента QTECH NMS обеспечивает SNMP-управление локальной и
удаленной стороной при помощи модуля, устанавливаемого в шасси. Возможно также локальное управление мультиплексором в настольном варианте исполнения при помощи DIP переключателей.

3. ОСНОВНЫЕ ПАРАМЕТРЫ ОБОРУДОВАНИЯ

3.1. ЛИНЕЙНЫЕ ИНТЕРФЕЙСЫ:

Электрический интерфейс Е1 (2 или 4 порта) □ Оптический интерфейс (1 порт)

3.2. АБОНЕНТСКИЕ ИНТЕРФЕЙСЫ:

Аналоговый интерфейс 2-х/4-х проводного канала ТЧ с сигнализацией E&M Аналоговые интерфейсы FXO и FXS для реализации удаленного абонентского выноса □ Цифровой интерфейс Ethernet Цифровой интерфейс V.35 Цифровой интерфейс RS-232

3.3. ОСНОВНЫЕ РЕЖИМЫ РАБОТЫ МУЛЬТИПЛЕКСОРА:

терминальный мультиплексор в топологии точка-точка □ терминальный мультиплексор в топологии точка-многоточка □ мультиплексор ввода-вывода с кросс-коннекцией транзитных каналов
Количество линейных потоков Е1: до четырех Количество слотов расширения для установки интерфейсных модулей: 3

3.4. ИНТЕРФЕЙСНЫЕ МОДУЛИ

Линейные модули:
2 электрических порта Е1 4 электрических порта Е1 1 оптический порт
Голосовые модули:
□ 8 FXS (2-х проводные порты для непосредственного подключения телефонного аппарата) □ 8 FXO (2-х проводные порты для подключения к АТС) □ 4 FXO и 4 FXS □ 8 E&M 2W или 4W (2-х проводной или 4-х проводные каналы ТЧ □ с поддержкой сигнализации) □ 8 DMT (2-х проводные порты для подключения телефонов с питанием от батарей
(использование для организации спецсвязи))
□ 8 DSR (2-х проводные порты для подключения таксофонов, поддержка переполюсовки)
Модули передачи данных
1 порт Ethernet 10Base-T 1 порт V.35 (варианты работы в режиме DTE и DCE) 8 портов RS-232 8 портов RS-422
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

3.5. ИНТЕРФЕЙС Е1

■ Скорость передачи данных: 2048 кбит/с ±50ppm
■ Линейное кодирование: HDB3
■ Импеданс линии: 120 Ом симметричный (витая пара) или 75 Ом несимметричный (коаксиал)
■ Электрические параметры: соответствуют рекомендации G.703
■ Структура кадра: соответствует рекомендации G.704 (PCM30/PCM31)
■ Максимальная дальность передачи сигнала – 200 метров

3.6. ОПТИЧЕСКИЙ ИНТЕРФЕЙС

■ Скорость передачи данных: 150 Мбит/с
■ Тип соединителя: SC или FC
■ Дистанция передачи при использовании оптического выхода: до 120 км; WDM - до 60 км
Модификация Интерфейс Рабочая длина
S1
S2
S3
SS13
SS15
SS23
SS25
Одномод, двухволоконный,
DSC
Одномод, двухволоконный,
DSC
Одномод, двухволоконный,
DSC
Одномод, одноволоконный,
SC
Одномод, одноволоконный,
SC
Одномод, одноволоконный,
SC
Одномод, одноволоконный,
SC
волны, nm
1310 -15 ~ -8 -31 0~25км 0.5
1310 -5 ~ 0 -35 10~60км 0.5
1550 -5 ~ 0 -35 15~120км 0.25
Tх1310/Rх1550 -15 ~ -8 -31 0~25км 0.5
Tх1550/Rх1310 -15 ~ -8 -31 0~25км 0.5
Tх1310/Rх1550 -5 ~ 0 -35 10~50км 0.5
Tх1310/Rх1550 -5 ~ 0 -35 10~50км 0.5
Мощность передатчика,
dBm
Чувствительность приемника, dBm
Дальность передачи,
km
Затухание, dB/km

3.7. ИНТЕРФЕЙС ETHERNET

■ Скорость передачи данных: 10 Мбит/с
■ Соответствие IEEE 802.3х 10/100M автоопределение
■ Соответствие IEEE 802.1d, IEEE 802.1q VLAN
■ Максимальный размер фрейма 1916 байт
■ Соединитель RJ-45,
■ Максимальная дальность передачи сигнала – 100 метров
MDI/MDIX автоопределение

3.8. ЭЛЕКТРОПИТАНИЕ

□ 220В AC □ -48В DC (от -36В до -72В)
Потребляемая мощность: не более 40 Вт
6
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

3.9. ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА

НАСТОЛЬНОЕ ИСПОЛНЕНИЕ
QBM-P4SAR
4 Е1, 3 слота расширения для интерфейсных модулей, 220VAC
QBM-P2SAR 2 Е1, 3 слота расширения для интерфейсных модулей, 220VAC
QBM-P2SAR-ADM 2 Е1 (ADM), 3 слота расширения для интерфейсных модулей, 220VAC
QBM-P2SAX2R1 2 Е1порта + 1 оптический порт, 3 слота расширения для интерфейсных модулей, 220VAC
QBM-PS1AX2R1 1 Ethernet 10/100 + 1 оптический порт, 3 слота расширения для интерфейсных модулей, 220VAC
МОДУЛИ
QBM-PX8FXS 8 FXS, RJ-45
QBM-PX8FXO 8 FXO, RJ-45
QBM-PX8FXOS 4 FXO и 4 FXS, RJ-45
QBM-PX8DMT 8 DMT, RJ-45
QBM-PX8FXS 8 FXS c переполюсовкой, RJ-45
QBM-PXV1 V.35, DCE интерфейс, HDB26
QBM-PX1V 1 Ethernet 10Base-T, RJ-45
QBM-PX8RS 8 RS-232, RJ-45
QBM-PX8RS422 8 RS-422, RJ-45

4. ПЕРЕДНЯЯ ПАНЕЛЬ И СВЕТОДИОДНАЯ ИНДИКАЦИЯ

На передней панели расположены светодиодные индикаторы, интерфейсные разъемы и органы управления

4.1. ИНДИКАТОРЫ СОСТОЯНИЯ УСТРОЙСТВА

SYSзеленый: системный статус устройства
o МИГАЕТнормальное функционирование системы o ВКЛ - o ошибка конфигурации o авария датчика температуры o авария системы охлаждения и т.д. o ВЫКЛсбои в работе CPU
PWR (зеленый): ВКЛ - питание включено TX (зеленый): ВКЛ - передача данных последовательным интерфейсом RX (зеленый): ВКЛ – прием данных последовательным интерфейсом

4.2. ИНДИКАТОРЫ ТИПА ЛИНЕЙНОГО МОДУЛЯ

o 4E1зеленый: ВКЛ - линейный модуль 4E1
o 2E1зеленый: ВКЛ - линейный модуль 2E1
o OPTзеленый): ВКЛ - линейный модуль оптический
Во включенном состоянии может находиться только один из индикаторов

4.3. ИНДИКАТОРЫ СОСТОЯНИЯ ОПТИЧЕСКОГО ИНТЕРФЕЙСА

Обозначения L и R отностся к локальному (local) и удаленному (remote) устройства
o L OP LOSкрасный): отсутствие входного сигнала на локальной стороне
7
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
o L OP LOFкрасный): потеря фрейма на локальной стороне
o L E1 E-3красный): превышение уровня ошибок 10-3 на локальной стороне
o L E1 E-6красный): превышение уровня ошибок 10-6 на локальной стороне
o R OP LOSкрасный): отсутствие входного сигнала на удаленной стороне
o R OP LOFкрасный): потеря фрейма на удаленной стороне
o R E1 E-3красный): превышение уровня ошибок 10-3 на удаленной стороне
o R E1 E-6красный): превышение уровня ошибок 10-6 на удаленной стороне

4.4. ИНДИКАТОРЫ СОСТОЯНИЯ ИНТЕРФЕЙСА Е1

o USEDзеленый): ВКЛданный порт E1 используется
o LOSкрасный): ВКЛ - отсутствие входного сигнала E1
o LOFкрасный): ВКЛ - потеря фрейма E1
o AISкрасный: ВКЛ - E1 AIS
o CRCкрасный): ВКЛ - E1 CRC авария
o RALкрасный): ВКЛ - авария на удаленной стороне линии E1

4.5. КНОПКА MUTE:

Прекращает действие звукового сигнала существующей аварии

4.6. ИНТЕРФЕЙС CONSOLE:

Разъем RJ45 для подключения управляющего компьютера и конфигурирования параметров через Hyper Terminal

4.7. ИНТЕРФЕЙС LINK UP

Разъем RJ45 для подключения управляющего компьютера и осуществления сетевого менеджмента при помощи программы управления QTECH NMS.

4.8. ИНТЕРФЕЙС LINK DOWN

Разъем RJ45 для каскадного подключения QBM-5000 или других устройств для сетевого менеджмента

4.9. DIP - ПЕРЕКЛЮЧАТЕЛИ

Бит #1: Конфигурация CONSOLE. Установить в положения ON, соединить консольный порт устройства с управляющим компьютером, запустить Hyper Terminal
Бит #2: PC доступ сетевого менеджмента. Установить в положения ON, соединить порт LINK UP устройства с управляющим компьютером, запустить программу сетевого управления QTECH NMS
Для организации удаленного доступа, на удаленном мультиплексоре Бит #1 и Бит #2 должны быть установлены в положение OFF.
Бит #4: зарезервирован.
8
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

5. ЗАДНЯЯ ПАНЕЛЬ

На задней панели расположены: модуль линейного интерфейса и три слота для установки интерфейсных модулей SLOT1, SLOT2 и SLOT3.
Если интерфейсный модуль, установленный в слот расширения, не имеет опции распределения канальных ресурсов, количество каналов для данного модуля меньше или равно 8. В этом случае, номера канальных интервалов для слотов расширения:
o SLOT1: канальные интервалы с 1 по 8 o SLOT2: канальные интервалы с 9 по 16 o SLOT3: канальные интервалы с 17 по 24
В случае, когда установленный модуль поддерживает опцию распределения канальных ресурсов, номера канальных интервалов для слотов расширения:
o SLOT1: канальные интервалы с 1 по 8 основного канала o SLOT2: канальные интервалы с 9 по 16 основного канала o SLOT3: канальные интервалы с 17 по 30 (ИКМ30) или с 17 по 31 (ИКМ31) основного канала

6. СХЕМЫ ПРИМЕНЕНИЯ

Топология точка-точка, электрический линейный интерфейс Е1
9
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
Топология точка-точка, оптический линейный интерфейс
Топология точка-многоточка, электрический линейный интерфейс (до 4хЕ1)

7. ПАРАМЕТРЫ ИНТЕРФЕЙСНЫХ МОДУЛЕЙ

7.1. ИНТЕРФЕЙСНЫЙ МОДУЛЬ FXS

□ Напряжение питания абонентской линии: 48В □ Ток шлейфа: 18-24 mA □ Вызывной сигнал: AC 65±10 В 25 Гц □ Входное сопротивление: 600Ω □ Номинальный уровень на входе (аналог): 0 dbm □ Номинальный уровень на выходе (аналог): -3.5 dbm □ Величина затухания относительно значения на частоте 1020Гц для режима аналог-цифра и
цифра-аналог (G.715) в рабочем диапазоне частот: 0±0.2 dbm
□ Шум незанятого канала: 75 dbm
10
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

7.2. ИНТЕРФЕЙСНЫЙ МОДУЛЬ FXO

□ Напряжение срабатывания детектора вызова: ≥35 В □ Частота срабатывания детектора вызова: 17-63 Гц □ Входное сопротивление: 600Ω □ Номинальный уровень на входе (аналог): 0 dbm □ Номинальный уровень на выходе (аналог): -3.5 dbm □ Величина затухания относительно значения на частоте 1020Гц для режима аналог-цифра и
цифра-аналог (G.715) в рабочем диапазоне частот: 0±0.2 dbm
□ Шум незанятого канала: 75 dbm
Для подключения восьми голосовых каналов к абонентской двухпроводной линии служат два разъема RJ45. На каждый разъем выведено по 4 канала.
Канал 1 2 3 4
Номер контакта RJ45-1 1А, 2В RJ45-1 3А, 4В RJ45-1 5А, 6В RJ45-1 7А, 8В
Канал 5 6 7 8
Номер контакта RJ45-2 1А, 2В RJ45-2 3А, 4В RJ45-2 5А, 6В RJ45-2 7А, 8В

7.3. ИНТЕРФЕЙСНЫЙ МОДУЛЬ ETHERNET

■ Скорость передачи данных: 10 Мбит/с
■ Соответствие IEEE 802.3х 10/100M автоопределение
■ Соответствие IEEE 802.1d, IEEE 802.1q VLAN
■ Максимальный размер фрейма 1916 байт
■ Соединитель RJ-45,
■ Максимальная дальность передачи сигнала – 100 метров
MDI/MDIX автоопределение
На лицевой панели модуля расположены светодиодные индикаторы:
o LNK: ВКЛ – наличие LINK o PWR: ВКЛ – питание включено o ACT: ВКЛ – обмен данными o FDX: ВКЛ – полный дуплекс
Настройки параметров модуля при помощи Hyper Terminal производятся в следующей последовательности:
□ конфигурация канальных ресурсов □ выбор канала передачи данных □ конфигурация буфера □ основной режим работы интерфейса □ рестарт интерфейса
11
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

7.4. ИНТЕРФЕЙСНЫЙ МОДУЛЬ E&M

2-х проводный режим
□ Входное и выходное сопротивление: 600Ω □ Номинальный уровень на входе (аналог-цифра) 0 dbm □ Номинальный уровень на выходе (цифра-аналог) -3.5 dbm □ Значение номинального уровня может быть установлено в соответствии с требованиями
заказчика
□ Величина затухания относительно значения на частоте 1020Гц для режима аналог-цифра и
цифра-аналог (G.715) в рабочем диапазоне частот: 0±0.2 dbm
□ Шум незанятого канала: 65 dbm
Канал 1 2 3 4
Номер контакта RJ45-1
1А, 2В, 3E, 4M
Канал 5 6 7 8
Номер контакта RJ45-3
1А, 2В, 3E, 4M
RJ45-1
5А, 6В, 7E, 8M
RJ45-3
5А, 6В, 7E, 8M
RJ45-2
1А, 2В, 3E, 4M
RJ45-4
1А, 2В, 3E, 4M
RJ45-2
5А, 6В, 7E, 8M
RJ45-4
5А, 6В, 7E, 8M
Контакты А и В – двухпроводная линия канала ТЧ. Контакт E – линия сигнализации Rx. Контакт M – линия сигнализации Tx.

7.5. ИНТЕРФЕЙСНЫЙ МОДУЛЬ E&M

4-х проводный режим
□ Входное и выходное сопротивление: 600Ω □ Номинальный уровень на входе (аналог-цифра) -13 dbm □ Номинальный уровень на выходе (цифра-аналог) +4 dbm □ Значение номинального уровня может быть установлено в соответствии с требованиями
заказчика
□ Величина затухания относительно значения на частоте 1020Гц для режима аналог-цифра и
цифра-аналог (G.715) в рабочем диапазоне частот: 0±0.2 dbm
□ Шум незанятого канала: 65 dbm
Канал 1 2 3 4
Номер контакта RJ45-1
1TА, 2TВ, 3RA, 4RB,
6E, 7M
RJ45-2
1TА, 2TВ, 3RA, 4RB,
6E, 7M
RJ45-3
1TА, 2TВ, 3RA, 4RB,
6E, 7M
RJ45-4
1TА, 2TВ, 3RA, 4RB,
6E, 7M
12
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
Контакты 1TА и 2TВ – линия Tx канала ТЧ. Контакты 3RA и 4RB – линия Rx канала ТЧ. Контакт E – линия сигнализации Rx. Контакт M – линия сигнализации Tx.

7.6. ИНТЕРФЕЙСНЫЙ МОДУЛЬ V.35

□ Физические характеристики: соответствуют спецификации стандарта на интерфейс V.35 □ Соединитель: DBH26 □ Режим: DCE □ Скорость: N×64кбит/с N=1-31
Светодиодные индикаторы:
o TD: V35 передача данных o RD: V35 прием данных o LP_STA: статус шлейфа. ВКЛ – установлен локальный шлейф o PAT_OK: ВКЛнормальное состояние
ВЫКЛ - авария
Назначение контакта I (прием)
О (передача)
Номер контакта
13
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

7.7. ИНТЕРФЕЙСНЫЙ МОДУЛЬ RS-232

□ Физические характеристики: соответствуют спецификации стандарта на интерфейс RS-232 □ Соединитель: RJ45 □ Скорость: 19.2 кбит/с □ Количество каналов: 8
Канал 1 2 3 4
Номер контакта RJ45-1
2RD, 3TD, 1,4GND
Канал 5 6 7 8
Номер контакта RJ45-3
2RD, 3TD, 1,4GND
RJ45-1
6RD, 7TD, 5,8GND
RJ45-3
6RD, 7TD, 5,8GND
RJ45-2
2RD, 3TD, 1,4GND
RJ45-4
2RD, 3TD, 1,4GND
RJ45-2
6RD, 7TD, 5,8GND
RJ45-4
6RD, 7TD, 5,8GND

7.8. ИНТЕРФЕЙСНЫЙ МОДУЛЬ RS-422

□ Физические характеристики: соответствуют спецификации стандарта на интерфейс RS-422 □ Соединитель: RJ45 □ Скорость: 19.2 кбит/с □ Количество каналов: 8
Канал 1 2 3 4
Номер контакта RJ45-1
1RA, 2RB, 3TA, 4TB
Канал 5 6 7 8
Номер контакта RJ45-3
1RA, 2RB, 3TA, 4TB
RJ45-1
5RA, 6RB, 7TA, 8TB
RJ45-3
5RA, 6RB, 7TA, 8TB
RJ45-2
1RA, 2RB, 3TA, 4TB
RJ45-4
1RA, 2RB, 3TA, 4TB
RJ45-2
5RA, 6RB, 7TA, 8TB
RJ45-4
5RA, 6RB, 7TA, 8TB
14
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

8. НАСТРОЙКА ПАРАМЕТРОВ ПРИ ПОМОЩИ HYPER TERMINAL

Перед соединением консольного порта мультиплексора с СОМ-портом компьютера необходимо убедиться в наличии заземления. Установить Бит#1 DIP-переключателя в положение ON, запустить Hyper Terminal и установить параметры СОМ-порта:
В меню свойств, установить режим эмуляции терминала VT100
Далее ввести пароль. Пароль по умолчанию – qtech
15
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
1.Device Set Query
2.Cross Set Query
3.State Info Query
4.Alarm Query
5.Set
6.Operate
7.Version
8.Console Set
9.Quit
Command: 1-9, Display Menu:M Command:

8.1. МЕНЮ DEVICE SET QUERY

В появившемся меню выбрать пункт 1 нажатием цифровой клавиши 1
1.Device ID and Baud rate
2.Line-Board info(RAM)
3.Line-Board info(EEPROM)
4.E1 using and mode info
5.Clock,CRC and Net info
6.E1 Alarm Mask info
7.User-Board info(RAM)
8.User-Board info(EEPROM) Device Query Command:1-8, Menu Display:M, Return:Q Command:
Device ID and Baud rate
В появившемся меню выбрать пункт 1 нажатием цифровой клавиши 1
Device ID:1 Baud Rate:2(2400bps)
Device Query Command:1-8, Menu Display:M, Return:Q Command:
Line-Board info(RAM)
Вернувшись в меню Device Set Query, выбрать пункт 2 нажатием цифровой клавиши 2
Line-Board Type:2E1 Board (Line-Board card name)
Device Query Command:1-8, Menu Display:M, Return:Q Command:
Если линейнный модуль доступен для конфигурирования, появится список параметров. Для оптического модуля список имеет вид
Line-Board Type:Optical Board Software Version:REV A.0 Hardware Version:REV A.0 Optical Modul Type:S1 Alarm Mask: 1=Mask Optical LOS| Frame LOF | E-3 ERROR | E-6 ERROR Local: 0 0 0 0 Remote: 0 0 0 0 Loopback State:No Loopback Ether Net Set: Ether Net E-Port:Open Link State:Link Down Ether Net State:Auto Adapt 10M Half Duplex Enable AUTO_MDI/MDIX Send Limited Bandwidth:4095 x 32Kbps Receive Limited Bandwidth:4095 x 32Kbps
Device Query Command:1-8, Menu Display:M, Return:Q Command:
16
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
E1 using and mode info
Выбрать пункт 4 нажатием цифровой клавиши 4
E1: First Second Third Fourth Real information: Use: 1=Using 1 1 0 0 Mode: 1=PCM31 0 0 0 0 Mask: 1=Mask 0 0 0 0 EEPROM Set: Use:1=Using 1 1 0 0 Mode:1=PCM31 0 0 0 0 Mask:1=Mask 0 0 0 0
Device Query Command: 1-8, Menu Display: M, Return: Q Command:
Clock, CRC and Net info
Выбрать пункт 5 нажатием цифровой клавиши 5
Real information: Clock Mode: Recovered Clock(1 E1) Auto Net Topology: Single E1 Direction Net Using Time Slot: 0 Time Slot CRC Transmit: Enable Alarm Sound Output: Disable EEPROM information: Clock Mode: Recovered Clock(1 E1) Auto Net Topology: Single E1 Direction Net Using Time Slot: 0 Time Slot CRC Transmit: Enable Alarm Sound Output: Disable
Device Query Command:1-8, Menu Display:M, Return:Q Command:
Сlock modes: main clock
Recovered clock (1 E1)
Recovered clock (2 E1)
Recovered clock (3 E1)
Recovered clock (4 E1) Существует два варианта установки синхронизации: Auto и Manual
E1 Alarm Mask information: Выбрать пункт 6 нажатием цифровой клавиши 6
Alarm LOS AIS LOF RAL LOMF LOMFC CRC Real information: 1st E1 1=Mask 0 0 0 0 0 0 0 2nd E1 1=Mask 0 0 0 0 0 0 0 3rd E1 1=Mask 0 0 0 0 0 0 0 4th E1 1=Mask 0 0 0 0 0 0 0 EEPROM Set: 1st E1 1=Mask 0 0 0 0 0 0 0 2nd E1 1=Mask 0 0 0 0 0 0 0 3rd E1 1=Mask 0 0 0 0 0 0 0 4th E1 1=Mask 0 0 0 0 0 0 0
Device Query Command:1-8, Menu Display:M, Return:Q Command:
17
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
User-Board information (RAM)
Выбрать пункт 7 нажатием цифровой клавиши 7
Input User Board No.(1-3, Esc=Cancel):
Выбрать номер модуля для получения информации
User-Board X: Type: user-card name Channel Number: X Set Mode: Hardware/Software
Device Query Command:1-8, Menu Display:M, Return:Q Command:
Информация модуля V35:
Type: 6 V35 User Board Channel Number: 7 Set Mode:Software Signal:None Receive Phase:Positive Transmit Phase:Positive Channel:Main Channel Local Loopback:Loopback Remote Loopback:No Loopback Error Code Test:Disable 7235 Auto Adjust Phase:Enable Adjust Receive Phase:Enable(Clock Down) DTR State:1(Unready) RTS State:1(Unready) DCD State:0(Ready) CTS State:0(Ready)

8.2. МЕНЮ CROSS SET QUERY

В главном меню выбрать пункт 2
1.Four E1 Cross Query(RAM)
2.Four User Cross Query(RAM)
3.Four E1 Cross Query(EEPROM)
4.Four User Cross Query(EEPROM)
CROSS Query Command:1-4, Menu Display:M, Return:Q Command:
Four E1 Cross Query (RAM)
Выбрать пункт 1
Input Group No.(1-4, Esc=Cancel):1
Ввести номер группы 1, отображена карта кроссконнекта для первого потока Е1:
First E1 Cross Set Channel 1 2 3 4 5 6 7 8 cross 0 0 0 | 5 2 | 5 3 | 5 4 | 5 5 | 5 6 | 5 7 | 5 8 8 0 0 | 0 0 | 0 0 | 0 0 | 0 0 | 0 0 | 0 0 | 0 0 16 5 17 | 5 18 | 5 19 | 5 20 | 0 0 | 0 0 | 0 0 | 0 0 24 0 0 | 0 0 | 0 0 | 0 0 | 0 0 | 0 0 | 0 0
CROSS Query Command:1-4, Menu Display:M, Return:Q Command
Four User Cross Query (RAM)
Выбрать пункт 2
Input Group No. (1-4, Esc=Cancel):
18
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
Ввести номер группы 1, отображена карта кроссконнекта для первого потока Е1:
First User Group Cross Set Channel 1 2 3 4 5 6 7 8 cross 0 0 0 | 1 2 | 1 3 | 1 4 | 1 5 | 1 6 | 1 7 | 1 8 8 0 0 | 0 0 | 0 0 | 0 0 | 0 0 | 0 0 | 0 0 | 0 0 16 1 17 | 1 18 | 1 19 | 1 20 | 1 21 | 1 22 | 1 23 | 1 24 24 0 0 | 0 0 | 0 0 | 0 0 | 0 0 | 0 0 | 0 0
CROSS Query Command:1-4, Menu Display:M, Return:Q Command:

8.3. МЕНЮ STATE INFO QUERY

В главном меню выбрать пункт 3
1.Receive State Query
2.Transmit State Query
State Query Command:1-2, Menu Display:M, Return:Q Command:
Receive State Query
Input Group No.(1-4, Esc=Cancel):
First Group Receive State Channel 1 2 3 4 5 6 7 8 state 0 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 8 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 16 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 24 25 | 26 | 27 | 28 | 29 | 30 | 31
State Query Command:1-2, Menu Display:M, Return:Q Command:
Transmit State Query
Input Group No.(1-4, Esc=Cancel):1
First Group Transmit State Channel 1 2 3 4 5 6 7 8 state 0 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 8 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 16 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 24 25 | 26 | 27 | 28 | 29 | 30 | 31
State Query Command:1-2, Menu Display:M, Return:Q Command:

8.4. МЕНЮ ALARM QUERY

В главном меню выбрать пункт 4
1.Device Alarm
2.System Alarm
Alarm Query Command:1-2, Menu Display:M, Return:Q Command:
Device Alarm
Device Alarm: 1E1 Alarm: LOMF, CRC 2E1 Alarm:No Alarm
Alarm Query Command:1-2, Menu Display:M, Return:Q Command:
19
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
System Alarm
System Alarm: EEPROM Block: Main:Correct(T T T) E1 Block:Correct(T T T) 2M Block:Correct(T T T) Version:Correct(T T T) User Board Com: 1:Success 3:Success Line Board Com: Fail Temp Sensor: Normal 30 Fans: Normal
Alarm Query Command:1-2, Menu Display:M, Return:Q Command::

8.5. МЕНЮ SET

В главном меню выбрать пункт 5
1.System Set
2.Cross Set
Set Command:1-2, Menu Display:M, Return:Q Command:
System Set
1.ID Set
2.Baud Rate Set
3.Line Board Set
4.E1 Set
5.Clock Set
6.Net Topology Set
7.Alarm Sound Set
8.User Board Set
9.DCD and RTS of V35V24 Board with Alarm Set
System Set Command:1-9, Menu Display:M, Return:Q Command:

9. НАСТРОЙКА ПАРАМЕТРОВ КРОССКОННЕКТА

Мультиплексор имеет четыре внутренние шины user E1 1-4 (Cross Group 5-8) и четыре внешних потока E1 (cross group 1-4).
По умолчанию канальные ресурсы модулей распределяются в User E1 1 (Cross Group 5)
СООТВЕТСТВИЕ Cross Groups:
1: cross group 1 2: cross group 2 3: cross group 3 4: cross group 4
5: user E1 1 6: user E1 2 7: user E1 3 8: user E1 4
Создание карты кроссконнекта удобнее делать через Set / Cross Set / Create Group Cross
ПРИМЕР:
Двунаправленное соединение 9-13 TS User E1 1 (cross group 5) c 1-5 TS первого внешнего потока E1 (cross group 1)
Group No. for Time Slot Out:1 Time Slot Start No. for Time Slot Out:1 Group No. for Time Slot In:5 Time Slot Start No. for Time Slot In:9 Time Slot Number for Create Cross:5 Create Mode:Bi-direction Deal Mode for Old Relation Data:Clear
20
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
Создание сложной карты кроссконнекта, для удобства, рекомендуется через меню: Set / Clear Cross Set и далее Set / Cross Set / Create Group Cross.
КРОСС-КОННЕКТ ВНЕШНИХ ПОТОКОВ E1 Организация полного транзита: 3 внешний поток E1 на 4 внешний E1(ИКМ-30):
Group No. for Time Slot Out:3 Time Slot Start No. for Time Slot Out:1 Group No. for Time Slot In:4 Time Slot Start No. for Time Slot In:1 Time Slot Number for Create Cross:30 Create Mode:Bi-direction Deal Mode for Old Relation Data:Clear
Third E1 Cross Set
Channel 1 2 3 4 5 6 7 8 Cross 0 4 1 | 4 2 | 4 3 | 4 4 | 4 5 | 4 6 | 4 7 | 4 8 8 4 9 | 4 10 | 4 11 | 4 12 | 4 13 | 4 14 | 4 15 | 4 16 16 4 17 | 4 18 | 4 19 | 4 20 | 4 21 | 4 22 | 4 23 | 4 24 24 4 25 | 4 26 | 4 27 | 4 28 | 4 29 | 4 30 | 0
ПАРАМЕТРЫ ВНЕШНИХ ПОТОКОВ E1
E1 Set Command:1-4, Menu Display:M, Return:Q Command:m
1.Use Set
2.Mode Set
3.Mask Set
4.CRC Set
Пункты «1-3» для
каждого внешнего Е1, «4» - общий.
21
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

10. РАБОТА С ПРОГРАММОЙ СЕТЕВОГО МЕНЕДЖМЕНТА QTECH NMS

Управление и мониторинг оборудованием производится при помощи программы сетевого менеджмента QTECH NMS с соответствующим элемент-менеджером.
В окне Config Com Port Status and Device Type необходимо установить параметры:
Изменение скорости производится в состоянии Close. После изменения каждого параметра нажать
Save.
Для того, чтобы в списке появился удаленное устройство надо прописать его ID:
Окно Line Card Info для мультиплексора с оптическии линейным интерфейсом.
22
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
23
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
СТАТУС ПОТОКОВ E1
24
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru
ОКНО КРОССКОННЕКТА
25
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

11. НАЗНАЧЕНИЕ КОНТАКТОВ ВНЕШНИХ РАЗЪЕМОВ И СХЕМЫ КАБЕЛЕЙ

11.1. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА ИНТЕРФЕЙСА Е1 (120 Ом)

Номер контакта разъема RJ-45 Обозначение Назначение контакта
1 TD1+ Передача Е1-1+
2 TD1- Передача Е1-1-
5 RD1+ Прием Е1-1+
6 RD1- Прием Е1-1-

11.2. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА CONSOLE

Номер контакта разъема RJ-45 Обозначение Назначение контакта
3 RXD Передача
7 TXD Прием
4, 8 GND Земля

11.3. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА LINK UP

Номер контакта разъема RJ-45 Обозначение Назначение контакта
3 RXD Передача
7 TXD Прием
4, 8 GND Земля

11.4. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА LINK DOWN

Номер контакта разъема RJ-45 Обозначение Назначение контакта
3 RXD Передача
7 TXD Прием
4, 8 GND Земля

11.5. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ FXO, FXS

Канал 1 2 3 4
Номер контакта RJ45-1 1А, 2В RJ45-1 3А, 4В RJ45-1 5А, 6В RJ45-1 7А, 8В
Канал 5 6 7 8
Номер контакта RJ45-2 1А, 2В RJ45-2 3А, 4В RJ45-2 5А, 6В RJ45-2 7А, 8В
26
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

11.6. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ E&M, ДВУХПРОВОДНЫЙ РЕЖИМ

Канал 1 2 3 4
Номер контакта RJ45-1
1А, 2В, 3E, 4M
Канал 5 6 7 8
Номер контакта RJ45-3
1А, 2В, 3E, 4M
RJ45-1
5А, 6В, 7E, 8M
RJ45-3
5А, 6В, 7E, 8M
RJ45-2
1А, 2В, 3E, 4M
RJ45-4
1А, 2В, 3E, 4M
RJ45-2
5А, 6В, 7E, 8M
RJ45-4
5А, 6В, 7E, 8M
Контакты А и В – двухпроводная линия канала ТЧ. Контакт E – линия сигнализации Rx. Контакт M – линия сигнализации Tx.
11.7. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ E&M,
ЧЕТЫРЕХПРОВОДНЫЙ РЕЖИМ
Канал 1 2 3 4
Номер контакта RJ45-1
1TА, 2TВ, 3RA, 4RB,
6E, 7M
RJ45-2
1TА, 2TВ, 3RA, 4RB,
6E, 7M
RJ45-3
1TА, 2TВ, 3RA, 4RB,
6E, 7M
1TА, 2TВ, 3RA, 4RB,
Контакты 1TА и 2TВ – линия Tx канала ТЧ. Контакты 3RA и 4RB – линия Rx канала ТЧ. Контакт E – линия сигнализации Rx. Контакт M – линия сигнализации Tx.
RJ45-4
6E, 7M
27
+7(495) 797-3311 Москва, Новозаводская ул., 18, стр. 1 info@qtech.ru www.qtech.ru

11.8. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ V.35

Назначение контакта I (прием)
О (передача)
Номер контакта

11.9. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ RS-232

Канал 1 2 3 4
Номер контакта RJ45-1
2RD, 3TD, 1,4GND
Канал 5 6 7 8
Номер контакта RJ45-3
2RD, 3TD, 1,4GND
RJ45-1
6RD, 7TD, 5,8GND
RJ45-3
6RD, 7TD, 5,8GND
RJ45-2
2RD, 3TD, 1,4GND
RJ45-4
2RD, 3TD, 1,4GND
RJ45-2
6RD, 7TD, 5,8GND
RJ45-4
6RD, 7TD, 5,8GND

11.10. НАЗНАЧЕНИЕ КОНТАКТОВ РАЗЪЕМА МОДУЛЕЙ RS-422

Канал 1 2 3 4
Номер контакта RJ45-1
1RA, 2RB, 3TA, 4TB
Канал 5 6 7 8
RJ45-1
5RA, 6RB, 7TA, 8TB
RJ45-2
1RA, 2RB, 3TA, 4TB
RJ45-2
5RA, 6RB, 7TA, 8TB
Номер контакта RJ45-3
1RA, 2RB, 3TA, 4TB
5RA, 6RB, 7TA, 8TB
RJ45-3
RJ45-4
1RA, 2RB, 3TA, 4TB
RJ45-4
5RA, 6RB, 7TA, 8TB
28
Loading...
