1. МЕРЫБЕЗОПАСНОСТИ
Перед началом работы с оборудованием рекомендуется изучить настоящее Руководство.
При работе с оборудованием необходимо соблюдение требований «Правил техники безопасности при
эксплуатации электроустановок потребителей».
Запрещается работать с оборудованием лицам, не допущенным к работе в соответствии с требова-
ниями техники безопасности в установленном порядке.
Оборудование QTECH укомплектовано электронными компонентами, чувствительными к статическому
электричеству
чения случаев выхода из строя, необходимо соблюдать следующие правила:
- При работе с аппаратурой необходимо соблюдать меры защиты от статического электричества полупроводниковых приборов и микросхем согласно ОСТ 92-1615-74. Все работы необходимо производить с применением антистатического наручного браслета, соединенного
через резистор 1Мом.
- Перед подключением оборудования QTECH к источнику питания, необходимо предварительно заземлить корпус оборудования, используя клемму защитного заземления (если клемма заземления
предусмотрена конструкцией). Крепление заземляющего провода к клемме заземления должно быть
надежно зафиксировано. Величина сопротивления между клеммой защитного заземления и земляной
шиной не должна превышать 0,1
- Перед подключением к оборудованию QTECH измерительных приборов и компьютера, их необходимо предварительно заземлить. Разность потенциалов между корпусами оборудования QTECH и измерительных приборов не должна превышать 1В.
- Во избежание выхода из строя оптических модулей оборудования QTECH, запрещается подавать на
вход оптический сигнал, мощность которого превышает максимально допустимое значение для конкретной модели оборудования.
и к качеству заземления. Вследствие этого, для надежной работы аппаратуры и исклю-
с общей шиной заземления
Ом.
ПРЕДПРИЯТИЕ - ИЗГОТОВИТЕЛЬ НЕ НЕСЕТ ГАРАНТИЙНЫХ ОБЯЗАТЕЛЬСТВ
НА ПОСТАВЛЯЕМОЕ ОБОРУДОВАНИЕ ПРИ НЕСОБЛЮДЕНИИ ПОТРЕБИТЕЛЕМ
ПРАВИЛ ЭКСПЛУАТАЦИИ ОБОРУДОВАНИЯ.
2. ОБЗОР
QBM-P1M1DxR1(-1) – мультисервисный PDH мультиплексор осуществляет передачу 1 потока Е1 и
Ethernet трафика (100 Мбит/с) пооптоволоконномуканалу, выполненвмодульномвариантеисполненияиможетустанавливатьсяв 1- или 4- слотовоешасси 1U, атакже 16-ислотовоешасси 3U.
3
+7(495) 797-3311
Москва, Новозаводскаяул., 18, стр. 1
info@qtech.ru
www.qtech.ru
Ethernet интерфейс (RJ-45), 1 оптическийинтерфейс, SMF, WDM,
Tx=1550 нм, Rx=1310 нм, дальностьпередачи 10~50 км. Электрическоепитание DC 5В.
4
+7(495) 797-3311
Москва, Новозаводскаяул., 18, стр. 1
info@qtech.ru
www.qtech.ru
3.1. ИНТЕРФЕЙСЕ1
Скорость передачи данных: 2048 кбит/с ±50ppm
Линейное кодирование: HDB3
Тип коннектора RJ-45
Импеданс линии: 120 Ом симметричный (витая пара RJ-45)
Характеристики передачи: в соответствии с ITU-T G.823
Электрические параметры: соответствуют рекомендации G.703
Параметры джиттера: в соответствии с ITU-T G.823
Максимальная дальность передачи сигнала – 200 метров
3.2. ПАРАМЕТРЫИНТЕРФЕЙСА ETHERNET
Тип коннектора: RJ-45
Соответствие стандартам: IEEE802.3, IEEE802.3u
Скорость передачи: 10/100 Мбит/с, auto-negotiation
Максимальный размер фрейма 1784 байта
Режим: дуплекс, полудуплекс
Поддержка auto-MDI/MDIX
Поддержка 802.q VLAN
3.3. ПАРАМЕТРЫОПТИЧЕСКОГОИНТЕРФЕЙСА
Скорость передачи: 150 Мбит/c
Линейный код: скремблированный NRZ
Тип коннектора: SC
Таблица 2 — Типы оптических интерфейсов
Модификация Длина вол-
ны, нм
Мощность передатчика, дБм
Нижний порог
перегрузки
приёмника, дБм
Чувствительность
приёмника, дБм
Дальность
передачи, км
1R1 1310 -20~-14 -14 -28 0~2
2R1 1310 -15~-8 -8 -34 0~25
3R1 1310 -5~0 -8 -34 10~60
4R1 1550 -5~0 -10 -36 15~120
6R1 1310Tx -12~-3 -8 -30 0~25
6R1-1 1550Tx -12~-3 -8 -32 0~25
7R1 1310Tx -5~0 -8 -32 10~50
7R1-1 1550Tx -5~0 -8 -32 10~50
5
+7(495) 797-3311
Москва, Новозаводскаяул., 18, стр. 1
info@qtech.ru
www.qtech.ru
Желтый Горит: Отсутствие питания на удаленном мультиплексоре;
Красный
Красный
Описание
Погашен: Отсутствие питания.
Горит: отсутствие сигнала на приёме оптического интерфейса, локального мультиплексора, потеря фрейма, ошибки E-3, E-6;
Мигает: отсутствие сигнала на приёме оптического интерфейса, удаленного мультиплексора, потеря фрейма, ошибки E-3, E-6;
Погашен: Нормальное состояние обоих мультиплексоров.
Горит: Отсутствие сигнала на приёме интерфейса локального мультиплексора;
Погашен: Нормальное состояние локального интерфейсов Е1 мультиплексора.
Горит: Отсутствие сигнала на приёме интерфейса удаленного мультиплексора;
Погашен: Нормальное состояние удаленного интерфейсов Е1 мультиплексора.
Мигает: Происходит обмен данными;
Погашен: Ethernet кабель не подключён или подключён некорректно.
100М Зеленый Горит: Скорость интерфейса 100 Мбит/с;
Погашен: Скорость интерфейса 10 Мбит/с.
5. НАСТРОЙКАМУЛЬТИПЛЕКСОРА
5.1. НАЗНАЧЕНИЕ DIP ПЕРЕКЛЮЧАТЕЛЕЙ
КОЛОДКА SW2
Таблица 4 - описание колодки SW2
Состояние бит Бит 1 Бит 2 Бит 3 Бит 4
ON
OFF
Типоптическогоинтерфейса
Внимание! Колодка DIP переключателей SW2 предназначена для установки
типа оптического интерфейса на этапе производства, и изменению не подлежит.
7
+7(495) 797-3311
Москва, Новозаводскаяул., 18, стр. 1
info@qtech.ru
www.qtech.ru

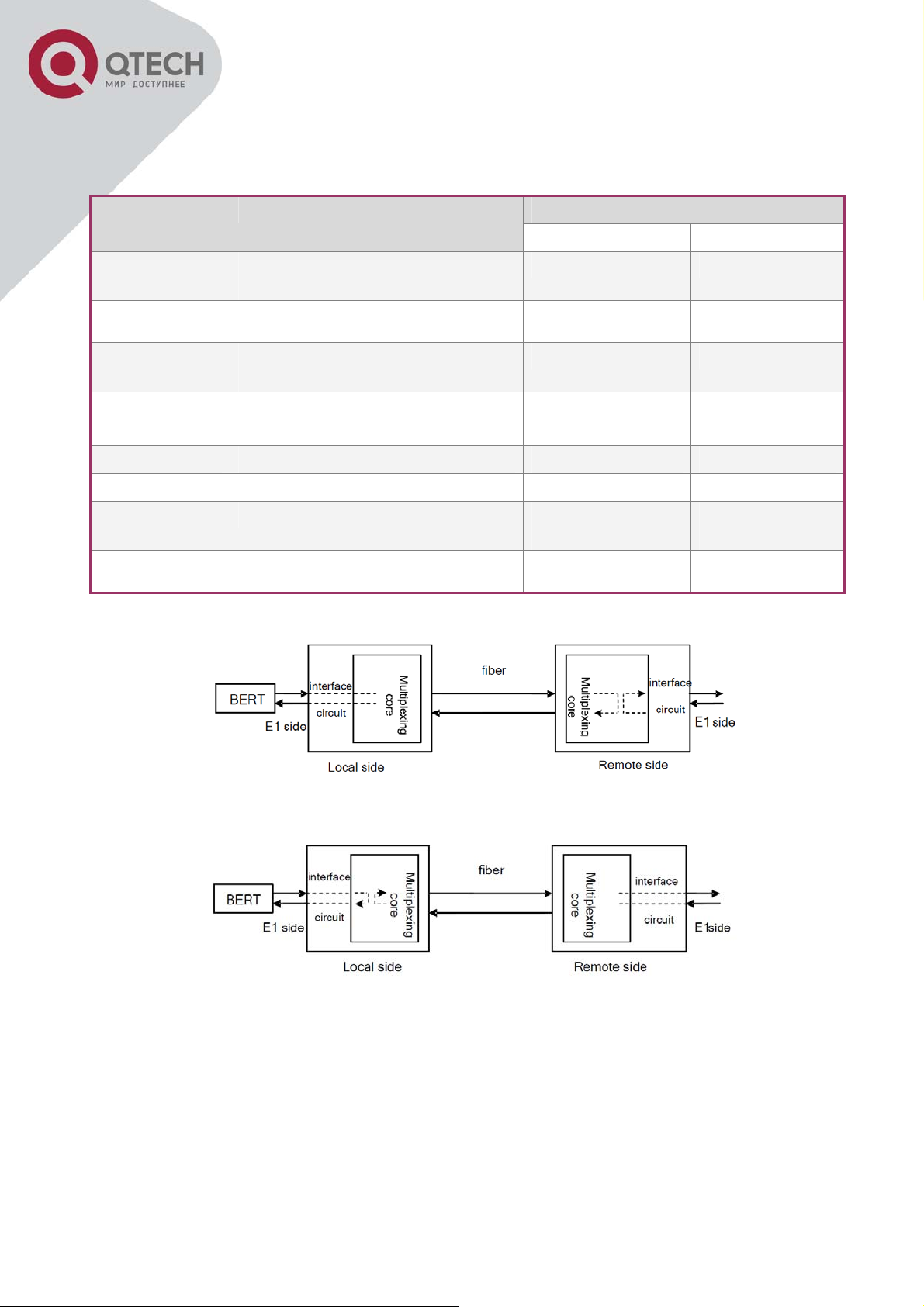

Колодка SW1
Таблица 5 – Описание колодки SW1
Состояние № бита Назначение
ON OFF
Бит 1 Режимавтоопределения (Auto-
negotiation)
Бит 2 Установка скорости интерфейса (активна при
Бит 3
Бит 4
Бит 5 Установка петли Разрешено Запрещено
Бит 6 Зарезервировано - OFF
Бит 7 Выбор типа петли по потоку Е1 Локальная петля
Бит 8 Режим сетевого управления Удалённо управляемый Автоматическое опре-
DIP №1=ON)
Режим работы (активен при DIP
№1=ON)
ALS (Automatic Laser
Shutdown)автоматическоевыключениелазера
ЗапрещеноРазрешено
10 Мбит/с 100 Мбит/с
Полудуплекс Дуплекс
Разрешено Запрещено
Удаленная петля
(Рисунок 3)
(Рисунок 2)
деление
Рисунок 2 – Удаленная петля по потоку Е1
Рисунок 3 – Локальная петля по потоку Е1
6. СЕТЕВОЕУПРАЛЕНИЕ
Использование системы управления (СУ) QTECH с графическим интерфейсом (GUI), позволяет осуществлять мониторинг мультиплексоров (как локального, так и удалённого), получение сообщений
+7(495) 797-3311
Москва, Новозаводскаяул., 18, стр. 1
info@qtech.ru
www.qtech.ru
7. ИНСТАЛЯЦИЯ МУЛЬТИПЛЕКСОРА
Рисунок 4 – Типичноесоединениемультиплексора.
7.1. ПОДКЛЮЧЕНИЕИНТЕРФЕЙСОВЕ1
Перед подключением интерфейсов E1 к другим устройствам, уточните тип разъёма, назначение контактов, и волновое сопротивление интерфейса к которому планируется подключение мультиплексора.
Для изготовления кабеля рекомендуется использовать витую пару с волновым сопротивлением 120
Ом, и диаметром проводников 0,6 мм (22AWG).
Рисунок 5 – Нумерация выводов на разъёме RJ-45
Таблица 6 - Назначение контактов интерфейсов Е1 с RJ-45
№ вывода 1 2 3 4 5 6 7 8
Назначение Tx+ Tx- - Rx+ Rx- - - -
9
+7(495) 797-3311
Москва, Новозаводскаяул., 18, стр. 1
info@qtech.ru
www.qtech.ru
7.2. ПОДКЛЮЧЕНИЕОПТИЧЕСКОГОИНТЕРФЕЙСА
Для подключения оптических интерфейсов, необходимо подготовить оптический патчкорд соответствующий типу оптического интерфейса. Для подключения мультиплексора к оптическому кроссу или
другому оборудованию.
Для подключения необходимо изготовить кабель с использованием UTP CAT-5 или выше. Обратите
внимание, что длина кабеля не должна превысить 100 метров. Ethernet порт мультиплексора поддерживает функцию auto-MDI/MDIX, что позволяет соединять его с другим сетевым устройством прямым
или кроссовым кабелем.
РАСПОЛОЖЕНИЕ ВЫВОДОВ НА КОННЕКТОРЕ
10
+7(495) 797-3311
Москва, Новозаводскаяул., 18, стр. 1
info@qtech.ru
www.qtech.ru
ПРЯМОЙ КАБЕЛЬ ДЛЯ FAST ETHERNET
КРОССОВЫЙ КАБЕЛЬ ДЛЯ FAST ETHERNET
11
