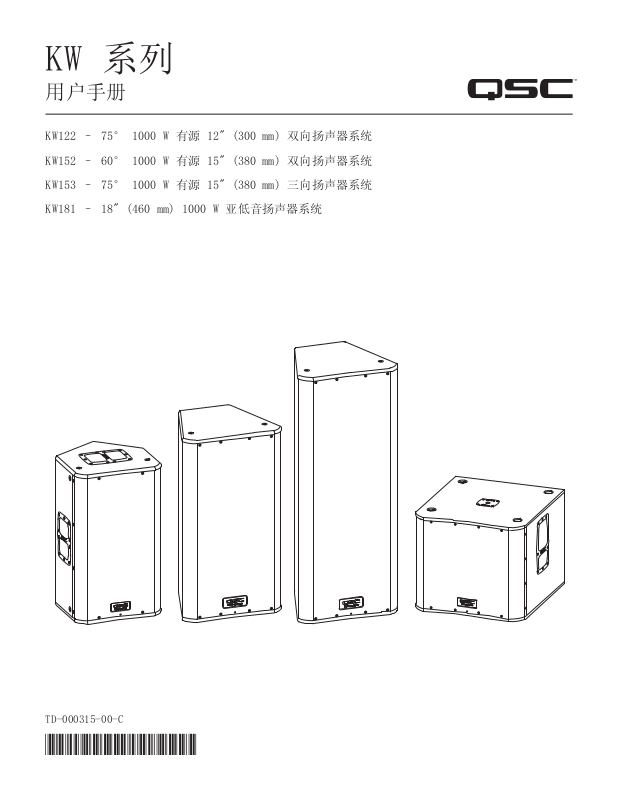

KW 系列
用户手册
KW122 – 75° 1000 W 有源 12" (300 mm) 双向扬声器系统
KW152 – 60° 1000 W 有源 15" (380 mm) 双向扬声器系统
KW153 – 75° 1000 W 有源 15" (380 mm) 三向扬声器系统
KW181 – 18" (460 mm) 1000 W 亚低音扬声器系统
TD-000315-00-C
*TD-000315-00*
重要的安全注意事项和符号说明
警告！
小心：为降低电击风险，请不要移除放大器盖板。内部无用户可以维修的零件。请联
络合格的专业人员进行维修。
等边三角形内带箭头的闪电符号用于警告用户该产品机罩内有非绝缘“危险”电压，此电压足以导致对人体产
生电击危险。
等边三角形内带惊叹号用于提醒用户本手册中重要的操作和维护（维修）规定。
请遵照 QSC Audio Products 产品说明在经认证的专业安装工程师的监督下进行安装。
警告用于警示用户可能导致发生人身伤害的情况。
小心用于警示用户可能导致设备发生物理损坏的情况。
1. 请阅读这些说明。
2. 请保存好这些说明。
3. 请谨记所有警告与小心提示。
4. 请遵守所有说明。
5. 警告！为避免火灾或电击，请勿将设备暴露于雨中或潮湿环境中。请勿在距离水很近的地方使用此扬声器。
6. 在清洁设备时只能用干布擦拭。
7. 小心：机罩背后至少要留出 6" (152 mm) 的空隙以便进行对流冷却。机罩背后不要放置可能阻碍空气流动的物品（
比如布料、织物等等）。请勿堵塞通风口。本产品内置有功率放大器，因此会产生热量，需要进行通风散热。
8. 小心：不要将本产品安装在会产生热量的热源，如散热器、热调节装置、炉子或其他扬声器（包括放大器）附近。
9. 警告！为了保证你的安全，务必保证此扬声器的正确接地。接地插头有两个叶片和一个接地爪。这个接地爪用来保
证您的安全。如果所提供的插头和您的插座不匹配，请向电工咨询了解如何更换该旧插座。请勿切断接地插头或者
使用切断接地电路的适配器。
SCH
10. 小心：请避免踩踏或挤压电线，尤其要注意插头、电源插座以及扬声器引出处的部分。
11. 警告！此产品没有装配全极主电源开关。要完全断开扬声器与主交流电源的连接，必须从交流电源或放大器模块上
的扬声器交流电插座（IEC 块）上拔下交流电源线。请确保交流电源线的一端或两端随时可以够到，以便在紧急状
态下断开电源。
12. 小心：仅限使用 QSC Audio Products, LLC 指定的附件或配件。
13. 小心：仅限使用随扬声器一起销售或 QSC Audio Products, LLC 指定的硬件、支架、支座和组件。
14. 小心：在雷暴天气下或长时间不用时，请断开扬声器的电源连接。
15. 小心：由合格人员进行维护。如果由于以下情况导致扬声器损坏，必须进行维修：电源线或插头损坏，液体溅到扬
声器上或物体落入扬声器内部，扬声器遭到雨淋或受潮，不能正常工作或曾跌落。
30
16. 警告！在放置、安装、装配或悬挂任何扬声器产品前，检查所有硬件、悬架、搁柜、变频器、支架和相关设备有无
损坏。任何额定部件的缺失、腐蚀、变形或未装载都可能大大降低安装或放置的强度。以上任何情况都会严重降低
安装的安全性，一经发现应立即更正。所使用的硬件必须符合规定的安装加载条件且可以应付任何可能出现的短期
突发超载。切勿超过硬件或设备的额定值。
17. 警告！关于物理设备的安装，请咨询经认证的专业工程师。确保理解并遵循所有当地、州/省和国家/地区关于设备
安全和操作的规定。
18. 警告！KW122 － 使用 QSC 的 KW181 亚低音扬声器支撑时，切勿使用长度超过 46" (1168 mm) 的扬声器支撑
杆。KW122 底部到 KW181 顶部的最大距离不得超过 43" (1092 mm)。
19. 警告！KW152 － 使用 QSC 的 KW181 亚低音扬声器支撑时，切勿使用长度超过 36" (914 mm) 的扬声器支撑
杆。KW152 底部到 KW181 顶部的最大距离不得超过 33" (838 mm)。
20. 警告！KW153 － 使用 QSC 的 KW181 亚低音扬声器支撑时，切勿使用长度超过 36" (914 mm) 的扬声器支撑
杆。KW153 底部到 KW181 顶部的最大距离不得超过 33" (838 mm)。
21. 小心：扬声器不能暴露于液体下。请勿将灌满液体的任何物体（如花瓶、水杯等）放在扬声器上。
保修（仅限于美国；其他国家/地区的用户请联系您的经销商或分销商）
QSC Audio Products 3 年有限质保
SCH
QSC Audio Products, LLC (“QSC”) 担保其产品自销售之日起三 (3) 年内不会发生材料和/或制造工艺缺陷；若在正
常安装和使用的情况下发生损坏，QSC 将按照本质保协议更换有缺陷的零件并维修故障产品 – 但您要将产品送回我们
的工厂或任一授权维修点，预付运费并附带购买证明（即销售收据）复印件。本质保规定，只有经我们检查并认定存在
制造缺陷的产品才能退回。本质保不适用于任何因误用、疏忽、意外或不正确安装导致损坏的产品或日期编码被去掉或
破损的产品。QSC 不对意外和/或间接发生的损坏承担责任。此质保赋予您特定的法律权力。此有限质保在保修期内可
自由转让。
某些用户可能会拥有一些额外的权利，具体取决于其所在的州。
此有限质保不适用于为出口或不在美国销售而生产的产品。如果此产品上没有序列号，或者产品购自未经授权的销售
商，则此有限质保不适用。
此质保会定期更新。如需最新版本的 QSC 质保声明，请访问 www.qscaudio.com。
若要联系我们，请致电 800-854-4079 或访问我们的网站：www.qscaudio.com。
FCC 声明
注意：本设备已经测试且符合“FCC 规则”第 15 部分中对 B 类数字设备的限制。
所规定的这些限制是为了提供合理的保护，防止对住宅设施造成有害干扰。此设备会产生、使用和发出射频能量，如果
不按照指导进行安装和使用，可能会对无线通信造成有害干扰。但是，我们不排除在特定安装条件下仍会产生干扰的可
能性。如果本设备对无线电或电视接收造成了有害干扰（通过关闭后再打开设备即可以确定），建议用户尝试采取以下
一项或多项措施来排除此类干扰：
• 变换接收天线的朝向或重新放置。
• 增大设备和接收器之间的距离。
• 将设备使用的电源插座与接收器所使用的插座分开。
• 咨询经销商或有经验的无线电或电视技术人员寻求帮助。
© 版权所有 2010, QSC Audio Products, LLC
QSC® 是 QSC Audio Products, LLC 的注册商标
“QSC” 以及 QSC 徽标已在美国专利和商标管理局注册
所有商标归其各自拥有者所有。
31
装箱单
KW122、KW152、KW153
(1) 扬声器系统
(1) 一根锁定式 NEMA 5-15 电源电缆
(1) 一根锁定式 CEE 7/4 电源电缆
(1) 用户手册 CD
(1) 接线图
特性
KW122 – 12" 双向扬声器系统
1. 桦木胶合板机罩
2. 钢质栅格
3. 前面板 LED
4. 铸铝手柄 (3)
KW181
(1) 亚低音扬声器系统
(1) 一根锁定式 NEMA 5-15 电源电缆
(1) 一根锁定式 CEE 7/4 电源电缆
(1) 用户手册 CD
(1) 接线图
(1) M20 螺纹扬声器支杆
SCH
1
5. 1000 W D 类电源模块
6. M10 索吊点 (8)
7. Tilt-Direct™ 双角支杆插座
8. 防滑垫脚
8
1
6
8
6
4
66
4
6
2
4
5
6
4
8
4
3
8
6
4
6
8
6
8
7
8
32
KW152 – 15" 双向扬声器系统
1. 桦木胶合板机罩
2. 钢质栅格
3. 前面板 LED
4. 铸铝手柄 (2)
5. 1000 W D 类电源模块
6. M10 索吊点 (11)
7. Tilt-Direct™ 双角支杆插座
8. 防滑垫脚
6
1
4
1
6
6
6
4
6
5
6
6
2
4
SCH
6
6
6
8
6
7
8 8
6
3
8
6
33
KW153 – 15" 三向扬声器系统
1. 桦木胶合板机罩
2. 钢质栅格
3. 前面板 LED
4. 铸铝手柄 (2)
5. 1000 W D 类电源模块
6. M10 索吊点 (11)
7. 35 mm 支杆插座
8. 防滑垫脚
6
6
1
4
6
1
SCH
6
6
4
6
6
2
4
5
6
6
6
8
6
8
3
8
6
7
8
34
KW181– 单向 18" 亚低音扬声器
1. 桦木胶合板机罩
2. 钢质栅格
3. 前面板 LED
4. 铸铝手柄 (2)
5. 1000 W D 类电源模块
6. M20 螺纹支杆插孔
7. 3" 承重轮脚
8. 防滑垫脚
9. 叠放脚托
7
SCH
7
9
1
9
1
5
9
6
9
2
4
3
8
8
8
8
7
35
应用
KW 系列主要设计用来增强便携设备的音效。其中包括旨在增强表演者和主持人音效的各种用途。KW122、KW152 和
KW153 均能以全频域模式很好地独立工作。它们能以立体声对的方式或者在分布式或延时系统中单独使用。KW122 也可
用作一个舞台监听扬声器。
警告！KW 系列扬声器重量为 49 磅以上。在扬声器支杆上安装时，请采用适当的起重技术和安全预防措施。有
关此系列扬声器的具体重量，请参考“规格”部分。
KW122、KW152 和 KW153 都配有 35 mm 支杆插座，可在扬声器支架或 KW181 亚低音扬声器的支杆上使用。KW122 和
KW 152 上的支杆插座采用了 QSC Tilt-Direct™ 系统技术，能够让固定在支杆上的机罩向下倾斜达 7.5°。KW153 上
的支杆插座不允许倾斜。
警告！在悬挂安装扬声器时，必须由认证的安装专业人员完成安装或在其监督下安装。必须遵守所有适用的建
筑规范。
KW122、KW152 和 KW153 都具有 M10 螺纹插孔，可使用吊环螺栓进行悬挂安装。
在超低频扩展和增强方面，KW181 能完美地同其他 KW 系列产品进行搭配。KW122、KW152 和 KW153 全都具有 100 Hz
高通滤波器，可与亚低音扬声器搭配使用。KW181 包含一个固定低通滤波器，因此可以接收全频域输入。KW181 配有四
个大滚轮，能最大限度地提供便携性能。机罩顶部的支杆插座采用 M20 螺纹嵌件固定。其所附带的扬声器支杆带有螺
纹，可以旋入该插座以确保牢固安装。
SCH
支座上的 KW122
监控位置中的 KW122
46"
(1168 mm)
安装在 KW181 上的 KW152
36
安装
在放置、安装、固定或悬挂任何扬声器产品前，请检查所有硬件、悬架、搁柜、变频器、支架和相关设备有无损坏。任
何额定部件缺失、腐蚀、变形或未装载都可能会大大降低安装或放置的强度。以上任何情况都会严重降低安装的安全
性，一经发现应立即纠正。所使用的硬件必须符合规定的安装加载条件且可以应付任何可能出现的短期突发超载。
切勿超过硬件或设备的额定值。
关于物理设备的安装，请咨询经认证的专业工程师。确保理解并遵循所有当地、州/省和国家/地区关于扬声器以及相关
设备安全和操作的规定。
推荐的安装布置方式
KW122：KW122 设计为置于地板上、舞台（监视器）上、亚低音扬声器机罩上，悬挂或固定在直径 35 mm 的扬声器支
杆上。
KW152：KW152 设计为置于地板上、舞台上、亚低音扬声器机罩上，悬挂或固定在直径 35 mm 的扬声器支杆上。
KW153：KW153 设计为置于地板上、舞台上、亚低音扬声器机罩上，悬挂或固定在直径 35 mm 的扬声器支杆上。
KW181：KW181 设计为置于地板上或舞台上。机罩顶部带有螺纹的支杆托能承受一个带 M20 螺纹的 35 mm 扬声器装配
支杆。KW181 配备有一个固定长度的 M20 螺纹支杆。还可从第三方供应商处获取更多 M20 扬声器支杆。机罩底部的橡
胶脚可以尽可能地防止在操作过程中机罩的移动。切勿在 KW181 机罩的顶部用支架安装或堆积一个以上的机罩。由于
轮脚在正常使用中会产生磨损，因此可能需要在轮子和轮架之间插入小泡沫片以便将高输出时产生的震动降低到最小程
度。
KW122 警告！在由 KW181 亚低音扬声器支撑 KW122 时，请勿使用长度超过 46" (1168 mm) 的扬声器支撑
杆。KW122 底部到 KW181 顶部的最大距离不得超过 43" (1092 mm)。在扬声器支杆上安装时，请采用适当的起
重技术和安全预防措施。KW122 的重量为 49 磅（22.2 公斤）。
KW152 警告！在由 KW181 亚低音扬声器支撑 KW152 时，请勿使用长度超过 36" (914 mm) 的扬声器支撑
杆。KW152 底部到 KW181 顶部的最大距离不得超过 33" (838 mm)。在扬声器支杆上安装时，请采用适当的起重
技术和安全预防措施。KW152 的重量为 64 磅（29.0 公斤）。
KW153 警告！在由 KW181 亚低音扬声器支撑 KW153 时，请勿使用长度超过 36" (914 mm) 的扬声器支撑
杆。KW153 底部到 KW181 顶部的最大距离不得超过 33" (838 mm)。在由独立的扬声器支座支撑时，地面到
KW153 底部的最大距离应该是 53" (1346.2 mm)。在扬声器支杆上安装时，请采用适当的起重技术和安全预防措
施。KW153 的重量为 88 磅（39.9 公斤）。
KW181 警告！请勿尝试悬挂安装 KW181。
SCH
43"
(1092 mm)
设备之间
KW122 支杆安装最大值 KW152 支杆安装最大值
46"
(1168 mm)
最大支杆长度
37
33"
(838 mm)
设备之间
36"
(914 mm)
最大支杆长度
