Productos de altavoces alimentados serie HPR
Manual del Usuario

HPR153F

Tres dire cciones de 15 pulgadas

HPR152F Dos direcciones de 15 pulgadas
HPR151W Subwoofer de 15 pulgadas
HPR181W Subwoofer de 18 pulgadas

*TD-000212-02*

TD-000212-02 rev.D

Precauciones importantes de seguridad y explicación de los símbolos

Instale de acuerdo con las instrucciones de QSC Audio Products y bajo la supervisión de un ingeniero profesional con la debida licencia.

¡ADVERTENCIA!

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO QUITE LA CUBIERTA.

EL INTERIOR NO CONTIENE PIEZAS A LAS QUE EL USUARIO PUEDA DAR SERVICIO. REFIERA EL SERVICIO A PERSONAL

CALIFICADO.

El símbolo del rayo con una punta de flecha dentro de un triángulo equilátero tiene la intención de alertar al
usuario de la presencia de voltaje "peligroso" no aislado dentro de la caja del producto, que puede ser de magnitud
suficiente para constituir un riesgo de descarga eléctrica a los seres humanos.

El signo de exclamación dentro de un triángulo equilátero tiene la intención de alertar al usuario de la presencia
de importantes instrucciones de operación y mantenimiento (servicio) en este manual.

1- Lea estas instrucciones.
2- Conserve estas instrucciones.
3- Observe todas las advertencias.
4- Siga todas las instrucciones.
5- ADVERTENCIA: Para prevenir incendios o descargas eléctricas, no exponga este equipo a la lluvia ni a la humedad. No use este aparato cerca del agua.
6- Límpielo sólo con un paño seco.
7- Deje una separación mínima de 6” (152mm) en la parte posterior de la caja para el enfriamiento por convección. Mantenga cualquier elemento que pudiera

restringir el flujo de aire lejos de la parte posterior de la caja (por ejemplo, cortinados, telas, etc...). No obstruya ninguna abertura de ventilación. Este producto
contiene un amplificador interno de potencia eléctrica que produce calor.

8- No lo instale cerca de fuentes de calor tales como radiadores, registros térmicos, estufas ni otros aparatos (inclusive amplificadores) que produzcan calor.
9- No anule el propósito de seguridad que tiene el enchufe con conexión a tierra. El enchufe con conexión a tierra tiene dos hojas y una patilla de conexión a

tierra. La tercera patilla se suministra para su seguridad. Si el enchufe que se le proporciona no cabe en su tomacorriente, consulte con un electricista para
reemplazar el tomacorriente obsoleto. No corte la patilla de conexión a tierra ni utilice un adaptador que anule el circuito de conexión a tierra. Este aparato debe
estar correctamente conectado a tierra para proteger su seguridad.

10- Proteja el cable de alimentación para que no se camine sobre él ni se le comprima, particularmente los en chufes, los r ecept áculo s y el punto en don de éstos
salen del aparato.

11- Este producto no está equipado con un interruptor principal multipolar. Para desconectarlo completamente de la línea principal de CA, deberá quitarse el
enchufe de CA del tomacorriente de CA o deberá quitarse el acoplador del equipo (bloque IEC) del módulo amplificador. Asegúrese de que el enchufe del cable
de la línea de CA o el acoplador del equipo estén accesibles en caso de una situación de desconexión de emer gencia.

12- Use sólo piezas/accesorios especificados por QSC Audio Products, Inc.
13- Use sólo con herraje, soportes, estantes y componentes vendidos con el aparato o por QSC Audio Products, Inc.
14- Desenchufe el aparato durante tormentas eléctricas o cuando no lo vaya a usar durante periodos prolongados de tiempo.
15- Refiera todo el servicio a personal calificado. Es necesario dar servicio al aparato cuando sufra algún daño, como cuando se daña el cable de alimentación

eléctrica o el enchufe, cuando se derraman líquidos o caen objetos sobre el aparato, cuando éste ha estado expuesto a la lluvia o humedad, cuando no opere
normalmente o cuando se haya caído.

Antes de colocar o instalar cualquier producto de altavoz, inspeccione todo el equipo físico, la suspensión, las cajas, los transductores, los soportes y el equipo
asociado para detectar la existencia de daños. Cualquier componente faltante, corroído, deformado o no clasificado para carga podría reducir de manera
significativa la resistencia de la instalación, colocación o arreglo. Cualquier condición de este tipo reduce gravemente la seguridad de la instalación y debe
corregirse de inmediato. Utilice sólo el equipo físico clasificado para las condiciones de carga de la instalación y cualquier sobrecarga posible inesperada de
poca duración. Nunca exceda el valor nominal del equipo físico ni del dispositivo.

17- Los altavoces HPR no están diseñados para ser monta dos en vo ladizo o suspendidos. QSC desanima enfátic amente el uso de los altavoces de la serie HPR en
aplicaciones de montaje en voladizo o suspendida s. Consulte con un ingeniero pr ofesional con la debida licencia con resp ecto a la instalación físic a del equipo.
Asegúrese de comprender y acatar todas las normativas locales, estatales y nacionales referentes a la seguridad y opera ción del equipo.

¡ADVERTENCIA PARA EL MODELO 18-HPR152F! No utilice un poste de soporte para altavoces de una longitud mayor que 26” (660mm) cua
el subwoofer HPR151W o HPR181W de QSC.

19- No utilice ningún producto HPR en orientación horizontal. La orientación horizontal puede causar un sobrecalentamiento y una limitación térmica. Las aletas
de enfriamiento en el módulo amplificador deben orientarse verticalmente a fin de disipar de manera eficiente el calor generado por el amplificador.

20- El artefacto no quedará expuesto a goteo ni a salpicaduras, y no se colocará sobre el mismo ningún objeto lleno de líquido (tal como un florero).

ndo esté soportado por

2

Introducción

¡Enhorabuena! Le agradecemos que haya comprado este producto profesional de altavoz alimentado. Para aprovechar al máximo su
inversión, recomendamos que revise toda la información provista en este Manual del Usuario.

Los altavoces autoalimentados HPR proporcionan una excelente calidad de sonido, una construcción durable y una amplificación
incorporada limpia y eficiente. Los amplificadores se equiparan con los excitadores mediante una ecualización activa y un control
preciso del cruce. La administración activa de limitación de potencia y térmica amplía la vida útil de los excitadores y del amplificador.
La serie HPR resuelve muchos desafíos de aplicación con su sonido extraordinario, sus sistemas incorporados de protección y su
facilidad de transporte incorporada. La serie HPR es la solución perfecta para presentaciones públicas, eventos corporativos y fiestas
privadas que exigen soluciones flexibles y excelentes de los sistemas de sonido.

Todos los modelos son autoalimentados usando amplificadores eficientes. La conexión a la línea de CA es rápida y sencilla; un
dispositivo de desconexión rápida de estilo IEC asegura una conexión fiable a la fuente de alimentación de CA a la vez que proporciona
un cable eléctrico fácil de desconectar para brindar una mayor movilidad de la caja. El audio ingresa en el altavoz autoalimentado por
medio del conector XLR hembra con una salida XLR macho adicional con cableado paralelo para permitir la conexión en cadena de
margarita. No se requiere ningún tipo de procesamiento externo de la señal ya que todos los modelos cuentan con filtrado incorporado.
Los altavoces de intervalo completo de dos y de tres direcciones incluyen un filtro conmutable de corte bajo de 100 Hz que puede
usarse cuando hay subwoofers que forman parte del sistema. Los modelos de subwoofer tienen dos conectores de entrada de intervalo
completo (izquierdo y derecho) y dos conjuntos de conectores de salida; un par de ellos tiene un filtro de corte bajo de 100 Hz mientras
que el otro par permite el paso de una señal de intervalo completo.

Los LED del panel posterior advierten al usuario el estado de potencia de CA, la presencia de la señal de entrada y los casos de recorte.
Asimismo, un LED azul de “encendido” en el panel frontal proporciona una valiosa confirmación visual de la potencia. También puede
desactivarse para aplicaciones en las que una luz orientada hacia el público puede interferir con la estética en el escenario. Todos los
modelos incluyen un control de ganancia con retén de 21 pasos, que permite un control preciso y una configuración repetible. La s cajas
están fabricadas de madera contrachapada de alta calidad y están recubiertas con una textura de color negro. Las características varían
según el modelo, de modo que consulte los folletos de venta o la sección de especificaciones de este manual para conocer información
sobre cada modelo específico.

Características del HPR152F Características del HPR153F

1- Conexión acopada para poste (sin conexión 3- Rejilla
acopada para poste para el modelo HPR153F) 4- Amplificador de potencia
2- Asas (2 en cada uno) 5- Patas antirresbalamiento (4 en cada uno)

3

Características del HPR151W Características del HPR181W

1- Conexión acopada para poste 4- Amplificador de potencia
2- Asas (2 en cada uno) 5- Patas antirresbalamiento (4 en cada uno)
3- Rejilla 6- Ruedecillas (sólo para el modelo HPR181W)

Detalles del amplificador de intervalo completo Detalles del amplificador del subwoofer

1- Conectores de entrada y salida 6- Conmutador eléctrico
2- Control de ganancia 7- Disyuntor
3- Indicadores LED de potencia, señal y recorte 8- Placa con el número de serie
4- Conmutador de LED frontal 9- Entrada de potencia IEC
5- Conmutador de filtro de corte bajo de 100 Hz 10- Conmutador de fase (sólo para subwoofer)

4

(sólo para intervalo completo)

Instalación

¡ADVERTENCIA PARA EL MODELO HPR152F! No utilice un poste de soporte para altavoces de una longitud mayor
que 26” (660mm) cuando esté soportado por el subwoofer HPR151W o HPR181W de QSC.

¡No monte este producto de altavoces sobre arneses, en voladizo ni lo suspenda!

Antes de colocar o instalar cualquier producto de altavoz, inspeccione todo el equipo físico, la suspensión, las
cajas, los transductores, los soportes y el equipo asociado para detectar la existencia de daños. Cualquier
componente faltante, corroído, deformado o que no sea de fábrica puede reducir de manera significativa la
resistencia de la instalación, colocación o arreglo. Cualquier condición de este tipo reduce gravemente la
seguridad de la instalación y debe corregirse de inmediato.

Consulte con un ingeniero profesional con la debida licencia con respecto a la instalación física del equipo.
Asegúrese de comprender y acatar todas las normativas locales, estatales y nacionales referentes a la
seguridad y operación de altavoces y equipos relacionados.

HPR152F: El modelo HPR152F fue diseñado para colocarse en el piso, escenario, caja de subwoofer o montarse en

poste sobre un poste de soporte para altavoces de 35mm de diámetro. El poste puede formar parte de un soporte
autónomo para altavoces o insertarse en la conexión acopada para poste de los modelos HPR151W o HPR181W. La
longitud del poste no debe ser superior a 26” (660mm) cuando sea soportado por un subwoofer HPR151W o
HPR181W.

HPR153F: El modelo HPR153F fue diseñado para apoyarse en el piso o escenario, o sobre la caja del subwoofer. ¡No
trate de montar este altavoz en un poste! No se suministra una conexión acopada para poste.

HPR151W: El modelo HPR151W fue diseñado para apoyarse en el piso o escenario. Una conexión acopada para
poste en la parte superior de la caja acepta postes de montaje de altavoces de 35mm. Las patas de caucho en la
parte inferior de la caja ayudan a minimizar el movimiento de la caja durante la operación. No monte en poste ni
apile más de una caja encima de la caja del HPR151W.

HPR181W: El modelo HPR181W fue diseñado para apoyarse en el piso o escenario. Una conexión acopada para
poste en la parte superior de la caja acepta postes de montaje de altavoces de 35mm. Las patas de caucho en la
parte inferior de la caja ayudan a minimizar el movimiento de la caja durante la operación. No monte en poste ni
apile más de una caja encima de la caja del HPR181W. Dado que las ruedecillas se desgastarán como consecuencia
de un uso normal, es posible que se requiera insertar pequeñas piezas de espuma entre las ruedas y los bastidores
para minimizar las vibraciones a niveles altos de salida.

Enfriamiento

Éste es un altavoz autoalimentado que contiene un amplificador interno de potencia que produce calor. Deje una
separación mínima de 6” (152mm) en la parte posterior de la caja para el enfriamiento por convección. Mantenga
cualquier elemento que pudiera restringir el flujo de aire lejos de la parte posterior de la caja (por ejemplo, cortinados,
telas, etc...).

No utilice ningún producto HPR en orientación horizontal. La orientación horizontal puede causar un
sobrecalentamiento y una limitación térmica. Las aletas de enfriamiento en el módulo amplificador deben
orientarse verticalmente a fin de disipar de manera eficiente el calor generado por el amplificador.

No instale las cajas con sus paneles posteriores expuestos a la luz solar directa. La luz solar directa calentará el
módulo del amplificador y reducirá su habilidad de producir una salida completa. Instale protectores solares en
caso de que aplicación lo requiera.

La temperatura ambiente máxima para lograr un rendimiento completo de acuerdo con las especificaciones es
40° C (104° F).

No instale cajas donde queden expuestas a la lluvia o a otras fuentes de agua. La caja no está diseñada a prueba
de la intemperie. Las instalaciones al aire libre deben brindar protección de los elementos.

5

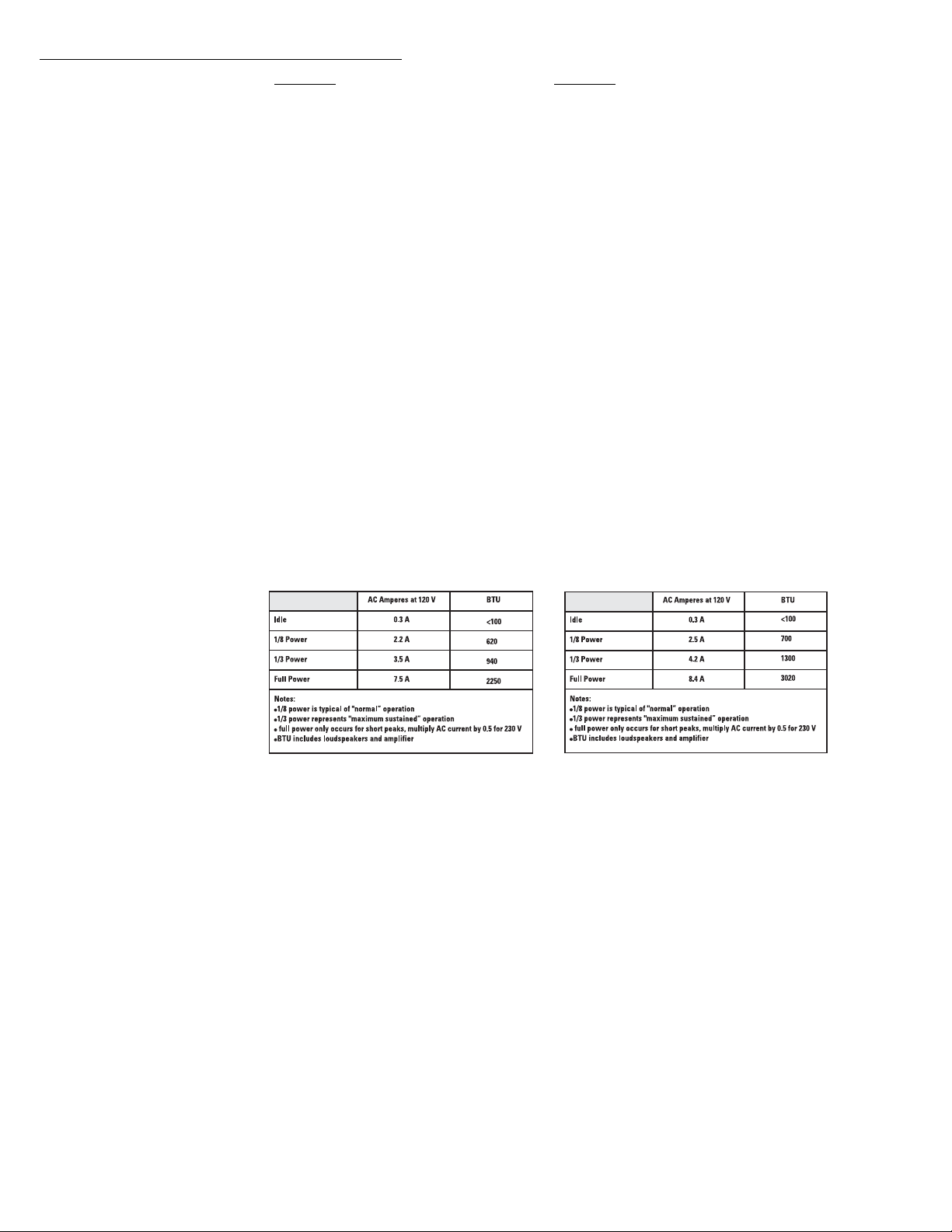

Línea eléctrica de CA

Conecte la potencia de CA en el receptáculo IEC que se encuentra en la parte posterior del amplificador
localizando el extremo conector IEC del cable eléctrico de CA e insertándolo completamente en la entrada
IEC del módulo amplificador de potencia. NOTA: Apague el conmutador de CA antes de conectar la CA.

El voltaje correcto de la línea de CA se muestra en la etiqueta del número de serie que se
encuentra en el panel posterior. Si se conecta un voltaje de línea incorrecto se puede dañar el
amplificador o aumentar el riesgo de una descarga eléctrica.

Desconexión de la fuente principal de alimentación de CA

Coloque el conmutador de CA en la posición de apagado. Para retirar el cable eléctrico de la fuente de
alimentación de CA, sujete el cuerpo plástico del conector IEC y hale del mismo, quitando el conector del
receptáculo.

Conmutador eléctrico

Empuje hacia adentro la parte superior del conmutador basculante para aplicar el suministro eléctrico
principal de CA al altavoz alimentado. Empuje hacia adentro la parte inferior del conmutador basculante para
apagar el altavoz alimentado.

Cuando está encendido, el LED indicador de potencia de color azul y el LED indicador limitador (LIMIT) de
color rojo se iluminarán; después de unos pocos segundos, se apagará el indicador limitador de color rojo.

LED indicador de potencia

El LED indicador de potencia de color azul se iluminará cuando el conmutador de potencia de CA se
encuentre en la posición de encendido (“ON”), el cable eléctrico principal de CA esté correctamente
conectado y el suministro eléctrico principal de CA esté funcionando de manera apropiada. El LED indicador
de potencia se apagará cuando el conmutador eléctrico de CA se encuentre en la posición de apagado (“off”)
o la alimentación eléctrica principal de CA se haya quitado del altavoz.

Conmutador eléctrico
de CA

LED indicador de potencia
“encendida”

Si el indicador de potencia no se ilumina cuando el conmutador correspondiente se coloca en la posición de
encendido (“on”), verifique que el cable del suministro eléctrico principal de CA esté correctamente
conectado al altavoz y enchufado en el tomacorriente de CA. Verifique que el tomacorriente esté
funcionando correctamente.

Si el juego de cables de la alimentación principal de CA está en buenas condiciones y el
tomacorriente principal de CA está funcionando correctamente, pero el altavoz no funciona, es
posible que el altavoz requiera servicio técnico. Póngase en contacto con el departamento de
Servicios Técnicos de QSC.

Secuencia de arranque del sistema

La secuencia correcta de encendido puede ayudar a prevenir sonidos inesperados que provengan del sistema
(explosiones, chasquidos, golpazos). Estos sonidos indeseables puede causar daños a los excitadores y
causar que los miembros del público cuestionen el profesionalismo del equipo de sonido. Encienda y apague
el sistema en el orden correcto para evitar sonidos inesperados.

Secuencia de encendido: Encienda todos los dispositivos fuente (reproductores de CD, mezcladores),
encienda el subwoofer, y luego encienda las “cajas superiores” (HPR152F y HPR153F).

Secuencia de apagado: Apague las cajas superiores, apague el subwoofer, y luego apague los
dispositivos fuente.

Conexiones de entrada

Los modelos de intervalo completo tienen una entrada hembra XLR de nivel de línea marcada como FULL
RANGE LINE IN (ENTRADA DE LÍNEA DE INTERVALO COMPLETO).

Los subwoofers tienen un segundo conjunto de conectores, uno para el audio del canal izquierdo y otro para
el audio del canal derecho.

Recomendamos el uso de conexiones balanceadas. Las conexiones balanceadas reducirán el zumbido y la
interferencia de la CA, especialmente en tramos largos de cable. Las conexiones no balanceadas pueden ser
adecuadas para tramos cortos de cable. La impedancia de entrada es de 22k ohmios para las conexiones
balanceadas o de 11k ohmios para las conexiones no balanceadas. La impedancia de la fuente de la señal
debe ser menor de 600 ohmios.

6
