Loading...TS-x53Be
TS-253Be
TS-453Be
TS-x53Be- Benutzerhandbuch
Dokumentversion: 1 09/02/2018
TS-x53Be- Benutzerhandbuch
Inhaltsverzeichnis |
|
1. Vorwort |
|
Über diese Anleitung.................................................................................................................................... |
3 |
Zielgruppe..................................................................................................................................................... |
3 |
In diesem Dokument verwendete Symbole.................................................................................................. |
3 |
2. Produktübersicht |
|
Über das TS-x53Be...................................................................................................................................... |
4 |
Technische Daten – Hardware...................................................................................................................... |
4 |
Lieferumfang................................................................................................................................................. |
6 |
Komponenten............................................................................................................................................... |
6 |
Vorderseite............................................................................................................................................... |
7 |
Rückseite.................................................................................................................................................. |
7 |
Rechte Seite............................................................................................................................................. |
8 |
Vordere Laufwerksnummerierung............................................................................................................ |
9 |
Installationsanforderungen........................................................................................................................... |
9 |
NAS einrichten............................................................................................................................................ |
10 |
3. Installation und Konfiguration |
|
Hardwareinstallation.................................................................................................................................... |
11 |
Laufwerkinstallation................................................................................................................................ |
11 |
Erweiterungskarten installieren.............................................................................................................. |
19 |
Speichermodule ersetzen....................................................................................................................... |
25 |
QTS-Installation.......................................................................................................................................... |
30 |
QTS mittels Qfinder Pro installieren....................................................................................................... |
31 |
QTS mittels Cloud-Schlüssel installieren................................................................................................ |
33 |
QTS mittels HDMI-Verbindung installieren............................................................................................. |
35 |
4. Grundlegende Bedienung |
|
Netzschalter................................................................................................................................................ |
37 |
Reset-Taste................................................................................................................................................. |
37 |
USB-One-Touch-Kopiertaste...................................................................................................................... |
37 |
LEDs........................................................................................................................................................... |
38 |
Alarmsignalton............................................................................................................................................ |
40 |
5. Problemlösung |
|
Lokalisieren des NAS durch Qfinder Pro oder myQNAPCloud erzwingen................................................. |
42 |
Hot-Swapping von ausgefallenen Festplatten............................................................................................ |
42 |
Wiederherstellung versehentlich entfernter funktionsfähiger Festplatten................................................... |
43 |
Support und sonstige Ressourcen.............................................................................................................. |
43 |
6. Glossar |
|
CloudKey.................................................................................................................................................... |
44 |
CloudLink.................................................................................................................................................... |
44 |
myQNAPcloud............................................................................................................................................ |
44 |
myQNAPcloud-ID........................................................................................................................................ |
44 |
Qfinder Pro................................................................................................................................................. |
44 |
QTS............................................................................................................................................................. |
44 |
7. Hinweise |
|
Eingeschränkte Garantie............................................................................................................................ |
45 |
1
Haftungsausschluss.................................................................................................................................... |
45 |
GNU Public License.................................................................................................................................... |
45 |
FCC-Hinweis............................................................................................................................................... |
53 |
CE-Hinweis................................................................................................................................................. |
54 |
SJ/T 11364-2006......................................................................................................................................... |
54 |
2
TS-x53Be- Benutzerhandbuch
1. Vorwort
Über diese Anleitung
Dieses Handbuch enthält Informationen zum QNAPTS-x53Be-NAS und Schritt-für-Schritt-Anweisungen zum Installieren der Hardware. Sie enthält zudem Anweisungen zur grundlegenden Bedienung und Fehlerbehebung.
Zielgruppe
Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicherund Datensicherungskonzepte verfügen.
In diesem Dokument verwendete Symbole
Symbol |
Beschreibung |
|
Hinweise zu Standardkonfigurationseinstellungen und weitere ergänzende |
|
Informationen. |
|
|
|
Wichtige Hinweise zu erforderlichen Konfigurationseinstellungen und sonstige |
|
wichtige Informationen. |
|
|
|
Tipps mit Empfehlungen oder alternativen Vorgehensweisen zum Ausführen |
|
von Aufgaben oder zu Konfigurationen. |
|
|
|
Warnungen mit Informationen, die keinesfalls ignoriert werden dürfen, da dies |
|
zu Verlusten, Verletzungen oder sogar dem Tod führen könnte. |
|
|
Vorwort 3
TS-x53Be- Benutzerhandbuch
2. Produktübersicht
Dieses Kapitel enthält grundlegende Informationen über das QNAP-NAS TS-x53Be.
Über das TS-x53Be
TS-x53Be wird durch einen Intel® Celeron® J3455 Quad-Core-Prozessor mit 1,5 GHz mit Steigerung bis zu 2,3 GHz angetrieben. Das TS-x53Be wird mit zwei Gigabit-LAN-Ports geliefert und unterstützt 4K (H.264)- Videowiedergabe und 1080poder 4K-Echtzeittranskodierung. Mit der schnellen AES-NI-Engine liefert das TS-x53Be auch AES-256-Bit-Verschlüsselung, um Systemleistung und Sicherheit zu erhöhen und sensible Geschäftsdaten zu schützen.
Technische Daten – Hardware
Wichtig
Das Modifizieren der Hardware oder Software Ihres QNAP-Produkts hat einen Verlust der Garantie zur Folge. QNAP übernimmt keine Verantwortung für durch nicht autorisierte Modifizierungen bzw. die Installation nicht unterstützter Anwendungen von Drittanbietern verursachte Schäden oder Datenverluste.
Komponente |
|
|
TS-253Be |
|
TS-453Be |
SKU |
|
|
|
|
|
|
|
|
|
|
|
Teilenummer für |
• |
TS-253Be-2G |
• |
TS-453Be-2G |
|
Bestellungen |
• |
TS-253Be-4G |
• |
TS-453Be-4G |
|
|
|||||
|
|
|
|
|
|
Prozessor |
|
|
|
|
|
|
|
||||
Prozessor |
Intel® Celeron® J3455 Quad-Core 1,5 GHz, Steigerung bis zu 2,3 GHz |
||||
Architektur |
64-Bit |
|
|
||
|
|
|
|
||
Grafikkarte |
Intel® HD Graphics 500 |
|
|
||
Verschlüsselungsen |
AES-NI |
|
|
||
gine |
|
|
|
|
|
|
|
|
|
|
|
Arbeitsspeicher |
|
|
|
|
|
|
|
|
|
|
|
Vorinstallierter |
• |
2 GB RAM: 2 x 1 GB DDR3L |
|
|
|
Speicher |
• 4 GB RAM: 2 x 2 GB DDR3L |
|
|
||
|
|
|
|||
|
Verwenden Sie ausschließlich QNAP-Speichermodule, um Leistung und Stabilität des |
||||
|
Systems zu gewährleisten. Für NAS-Gerät mit mehr als einem Speichersteckplatz |
||||
|
verwenden Sie bitte QNAP-Module mit identischen Spezifikationen. |
||||
|
|
|
Wichtig |
|
|
|
|
|
|
|
|
|
|
|
Die Verwendung nicht unterstützter Module kann die Leistung |
||
|
|
|
beeinträchtigen, Fehler verursachen oder bewirken, dass das |
||
|
|
|
Betriebssystem nicht mehr gestartet werden kann. |
||
|
|
|
|
||
Gesamtanzahl |
2 x SODIMM DDR3L |
|
|
||
Speichersteckplätze |
|
|
|
|
|
|
|
|
|
||
Maximaler Speicher |
8 GB (2 x 4 GB) |
|
|
||
|
|
|
|
|
|
Speicher |
|
|
|
|
|
|
|
|
|||
Laufwerksschächte |
2 x SATA 6 Gbit/s |
4 x SATA 6 Gbit/s |
|||
|
|
|
|
|
|
Produktübersicht 4
TS-x53Be- Benutzerhandbuch
Komponente |
|
|
TS-253Be |
TS-453Be |
Kompatible |
• |
3,5"-SATA-Festplattenlaufwerke |
|
|
Laufwerke |
• 2,5"-SATA-Festplattenlaufwerke |
|
||
|
|
|||
|
• 2,5"-Solid-State-Drives |
|
||
|
|
|
|
|
Hot-Swap-fähig |
Ja |
|
|
|
|
|
|
Anmerkung |
|
|
|
|
|
|
|
|
|
SSDs, die PCIe-Erweiterungssteckplätze verwenden, sind nicht |
|
|
|
|
Hot-Swap-fähig |
|
|
|
|
|
|
Netzwerk |
|
|
|
|
|
|
|
||
Gigabit-Ethernet- |
2 x RJ45 |
|
||
Ports |
|
|
|
|
Externe E/A-Anschlüsse & Erweiterungssteckplätze |
|
|||
|
|
|
||
PCIe-Steckplätze |
1 x PCIe 2.0 x2 |
|
||
|
|
|
||
USB-Ports |
5 x USB 3.0 |
|
||
|
• |
Vorderseite: 1 x USB 3.0 Typ A |
|
|
|
|
|
Tipp |
|
|
|
|
|
|
|
|
|
Sie können die One-Touch-Kopie mit diesem Port verwenden. |
|
|
|
|
|
|
|
• |
Rückseite: 4 x USB 3.0 Typ A |
|
|
|
|
|||
HDMI-Ausgänge |
2 x HDMI 1.4b (bis zu 3840 x 2160 @ 30 Hz Auflösung) |
|||
|
|
|
||
Audio |
• |
2 x dynamische 3,5-mm-Mikrofonanschlüsse |
||
|
• |
1 x 3,5 mm, Line-Ausgangsbuchse |
|
|
|
• |
1 x Lautsprecher |
|
|
|
|
|
Anmerkung |
|
|
|
|
|
|
|
|
|
Sie können die Lautsprecher und die Line-Ausgangsbuchse nicht |
|
|
|
|
gleichzeitig verwenden. |
|
|
|
|
|
|
Schnittstelle |
|
|
|
|
|
|
|
|
|
Tasten |
• |
Betrieb |
|
|
|
• |
USB-Kopie mit einem Tastendruck |
|
|
|
• |
Zurücksetzen |
|
|
|
|
|
|
|
Abmessungen |
|
|
|
|
|
|
|
||
Formfaktor |
Tower |
|
||
|
|
|
||
Abmessungen (H x |
168 x 105 x 226 mm |
168 x 170 x 226 mm |
||
B x T) |
6,61 x 4,13 x 8,90 Zoll |
6,61 x 6,69 x 8,90 Zoll |
||
Nettogewicht |
1,66 kg |
2,33 kg |
||
|
|
|
|
|
Sonstiges |
|
|
|
|
|
|
|
||
Netzteil |
65W, 100-240 V AC, 50/60Hz |
90W, 100-240 V AC, 50/60Hz |
||
|
|
|
||
Lüfter |
System: 1 x 7 cm |
System: 1 x 12 cm |
||
|
|
|
|
|
Produktübersicht 5
TS-x53Be- Benutzerhandbuch
Komponente |
|
|
TS-253Be |
TS-453Be |
Geräuschpegel |
16,4 dB |
18,5 dB |
||
|
|
|
|
|
|
|
|
Anmerkung |
|
|
|
|
|
|
|
|
|
Die Schalldruckpegel wurden an einer Position getestet, die sich |
|
|
|
|
innerhalb eines Meter vom NAS befindet. Das Test-NAS lief bei |
|
|
|
|
niedriger Geschwindigkeit mit der maximalen Anzahl installierter |
|
|
|
|
Laufwerke. |
|
|
|
|
||
Betriebstemperatur |
0 bis 40˚C (32 bis 104˚F) |
|
||
|
|
|
||
Relative |
• |
Nicht kondensierende relative Luftfeuchtigkeit: 5-95 % |
||
Luftfeuchtigkeit |
• |
Feuchtkugeltemperatur: 27˚C (80,6˚F) |
|
|
|
|
|||
|
|
|
||
Sicherheitssperre |
Kensington-Sicherheitssperre |
|
||
|
|
|
|
|
Tipp
Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten
Spezifikationen finden Sie unter https://www.qnap.com.
Lieferumfang
Element |
|
Anzahl |
TS-x53Be |
1 |
|
|
|
|
Netzteil |
1 |
|
|
|
|
Netzkabel |
1 |
|
|
|
|
Ethernet-Kabel |
2 |
|
|
|
|
Schrauben für 3,5-Zoll-Laufwerk |
• |
TS-253Be: 6 |
|
• |
TS-453Be: 12 |
|
|
|
Schrauben für 2,5-Zoll-Laufwerk |
• |
TS-253Be: 6 |
|
• |
TS-453Be: 12 |
|
|
|
Kurzinstallationsanleitung |
1 |
|
|
|
|
Komponenten
Produktübersicht 6
TS-x53Be- Benutzerhandbuch
Vorderseite
Nein. |
Komponente |
Nein. |
Komponente |
1 |
Netzschalter |
4 |
USB-LED |
|
|
|
|
2 |
Status-LED |
5 |
USB-3.0-Anschluss für Kopie mit einem |
|
|
|
Tastendruck |
3 |
LAN-LED |
6 |
Taste für USB-Kopie mit einem Tastendruck |
|
|
|
|
Rückseite
Nein. |
Komponente |
Nein. |
Komponente |
1 |
Lautsprecher |
6 |
3,5-mm-Lautsprecheranschluss |
|
|
|
|
Produktübersicht 7
TS-x53Be- Benutzerhandbuch
Nein. |
Komponente |
Nein. |
Komponente |
2 |
Anschluss für Netzkabel |
7 |
Kensington-Sicherheitssperre |
|
|
|
|
3 |
Gigabit-RJ-45-Ethernet-Ports |
8 |
Dynamische 3,5-mm-Mikrofonanschlüsse |
|
|
|
|
4 |
USB 3.0-Typ-A-Ports |
9 |
Reset-Taste |
|
|
|
|
5 |
HDMI-Anschlüsse |
10 |
PCIe-Steckplatz-Abdeckung |
|
|
|
|
Rechte Seite
Anmerkung
Abbildung ohne Gehäuse.
Nein. |
Komponente |
Nein. |
Komponente |
1 |
PCIe-Steckplatz |
3 |
Speichersteckplatz 2 |
|
|
|
|
2 |
Speichersteckplatz 1 |
- |
- |
|
|
|
|
Produktübersicht 8
TS-x53Be- Benutzerhandbuch
Vordere Laufwerksnummerierung
TS-253Be
TS-453Be
Installationsanforderungen
|
Kategorie |
|
Element |
Umgebung |
|
• |
Raumtemperatur: 0 bis 40˚C (32 bis 104˚F) |
|
|
• |
Nicht kondensierende relative Luftfeuchtigkeit: 5-95 % |
|
|
• |
Feuchtkugeltemperatur: 27˚C (80,6˚F) |
|
|
• |
Ebene, antistatische Oberfläche, wo das Gerät weder direktem |
|
|
|
Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist. |
|
|
|
|
Produktübersicht 9
TS-x53Be- Benutzerhandbuch
Kategorie |
|
Element |
Hardware und Peripheriegeräte |
• |
Speicherlaufwerke |
|
|
Einzelheiten zu kompatiblen Laufwerken siehe https:// |
|
|
www.qnap.com/compatibility/. |
|
• |
Netzwerkkabel |
|
|
|
Werkzeuge |
• |
Phillips #1- oder #2-Schraubendreher |
|
• |
Antistatik-Armband |
|
|
|
NAS einrichten
1.Stellen Sie Ihren NAS in einer Umgebung auf, welche den Anforderungen entspricht. Weitere Informationen finden Sie unter Installationsanforderungen.
2.Vergewissern Sie sich, dass die Lüftungsöffnungen an der Gehäuseunterseite nicht blockiert sind.
3.Entfernen Sie die Schutzfolien vom OLED-Display und der vorderen Abdeckung.
4.Installieren Sie die Laufwerke.
Weitere Informationen finden Sie in den folgenden Themen:
•3,5"-Festplatten in 3,5"-Einsätzen installieren
•2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren
5.Schließen Sie Netzteil und alle erforderlichen Kabel an.
6.Schalten Sie den NAS ein.
7.Installieren Sie QTS.
Weitere Informationen finden Sie unter QTS-Installation.
8.Melden Sie sich bei QTS an.
Produktübersicht 10
TS-x53Be- Benutzerhandbuch
3. Installation und Konfiguration
Dieses Kapitel beschreibt die Schritte zur Installation und Konfiguration von Hardware und Firmware.
Hardwareinstallation
Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten.
Laufwerkinstallation
Das TS-x53Be ist kompatibel mit 3,5"- und 2,5"-Festpaltten, 2,5"-Solid-State-Drives und M.2-Solid-State- Drives.
3,5"-Festplatten in 3,5"-Einsätzen installieren
Warnung
•Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
•Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
1.Schalten Sie das NAS aus.
2.Entfernen Sie die vordere Abdeckung.
a.Suchen Sie die Verriegelung auf der linken Seite des NAS.
b.Schieben Sie den Riegel nach unten, um die Abdeckung zu entriegeln.
c. Schieben Sie die Abdeckung nach links, und ziehen Sie heraus.
Installation und Konfiguration 11
TS-x53Be- Benutzerhandbuch
3.Entfernen Sie einen Laufwerkeinsatz, indem Sie gleichzeitig auf die Verriegelung drücken und am Einsatz ziehen.
4.Installieren Sie ein Laufwerk im Laufwerkeinsatz.
a. Entfernen Sie die Halterungen an den Seiten des Laufwerkeinsatzes.
Installation und Konfiguration 12
TS-x53Be- Benutzerhandbuch
b.Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an den Löchern in den Seiten des Einsatzes ausgerichtet sind.
c.Bringen Sie die Halterungen an.
d. Optional: Bringen Sie die Schrauben an, um das Laufwerk weiter zu sichern.
Installation und Konfiguration 13
TS-x53Be- Benutzerhandbuch
5. Laden Sie den Laufwerkeinsatz in den Laufwerkschacht.
6.Bringen Sie die vordere Abdeckung an.
a.Richten Sie die Abdeckung an den Schienen des Gehäuses aus, und schieben Sie sie nach rechts.
Installation und Konfiguration 14
TS-x53Be- Benutzerhandbuch
b. Schieben Sie den Riegel nach oben.
7. Schalten Sie den NAS ein.

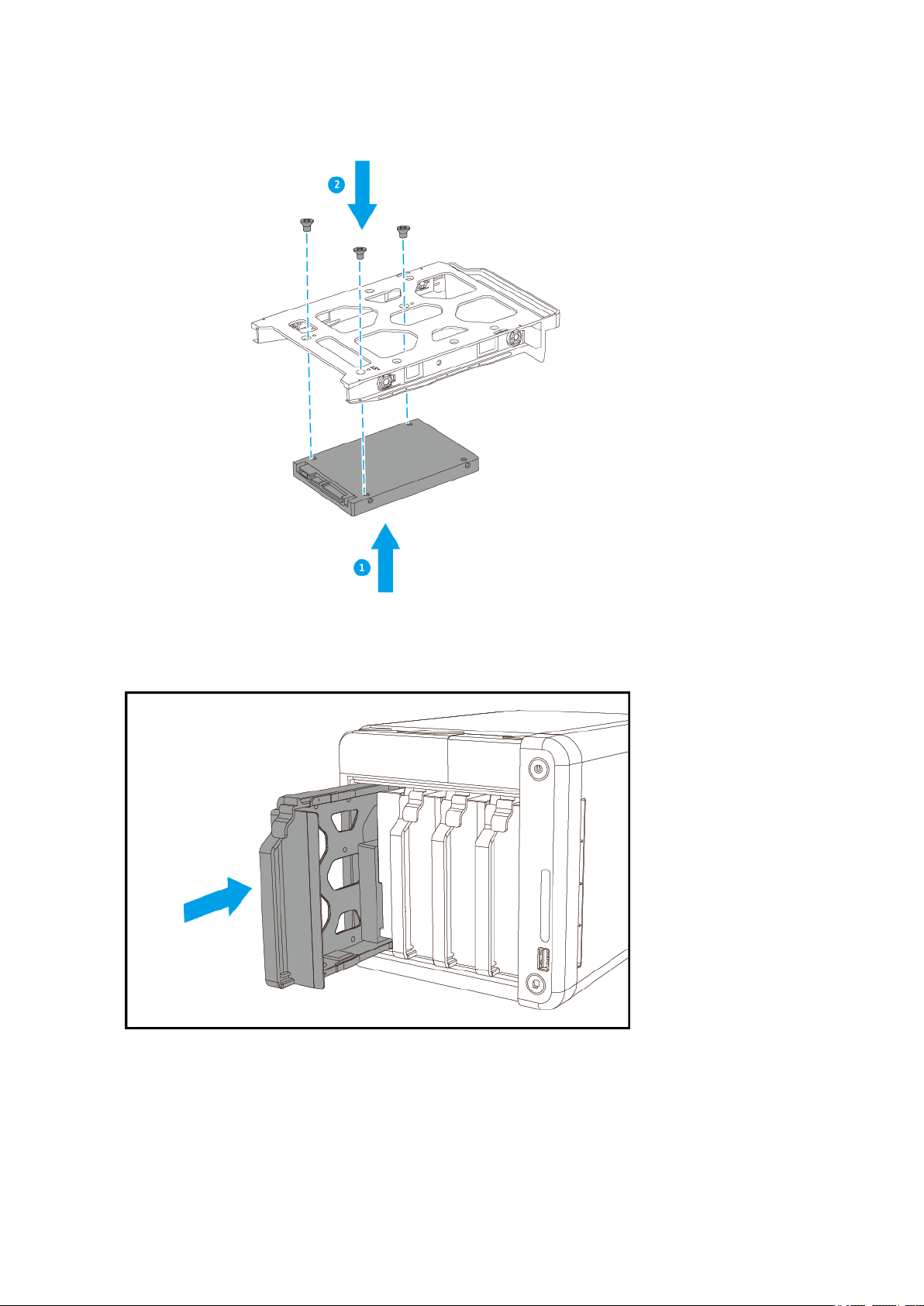

2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren
Warnung
•Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
•Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
1.Schalten Sie das NAS aus.
Installation und Konfiguration 15
TS-x53Be- Benutzerhandbuch
2.Entfernen Sie die vordere Abdeckung.
a.Suchen Sie die Verriegelung auf der linken Seite des NAS.
b.Schieben Sie den Riegel nach unten, um die Abdeckung zu entriegeln.
c. Schieben Sie die Abdeckung nach links, und ziehen Sie heraus.
3.Entfernen Sie einen Laufwerkeinsatz, indem Sie gleichzeitig auf die Verriegelung drücken und am Einsatz ziehen.
Installation und Konfiguration 16
Loading...
