QNAP TS-251+ User Guide

TS-x77
TS-677 TS-877
TS-1277
Bedienungsanleitung
Dokumentversion: 4 23/04/2018
TS-x77 -Benutzerhandbuch

Inhaltsverzeichnis

1. Vorwort
2. Produktübersicht
Vorderseite............................................................................................................................................... 8
Rückseite..................................................................................................................................................9
Rechte Seite...........................................................................................................................................10
Linke Seite..............................................................................................................................................11
Vordere Laufwerksnummerierung...........................................................................................................11
3. Installation und Konfiguration
Hardwareinstallation................................................................................................................................... 14
Laufwerkinstallation................................................................................................................................14

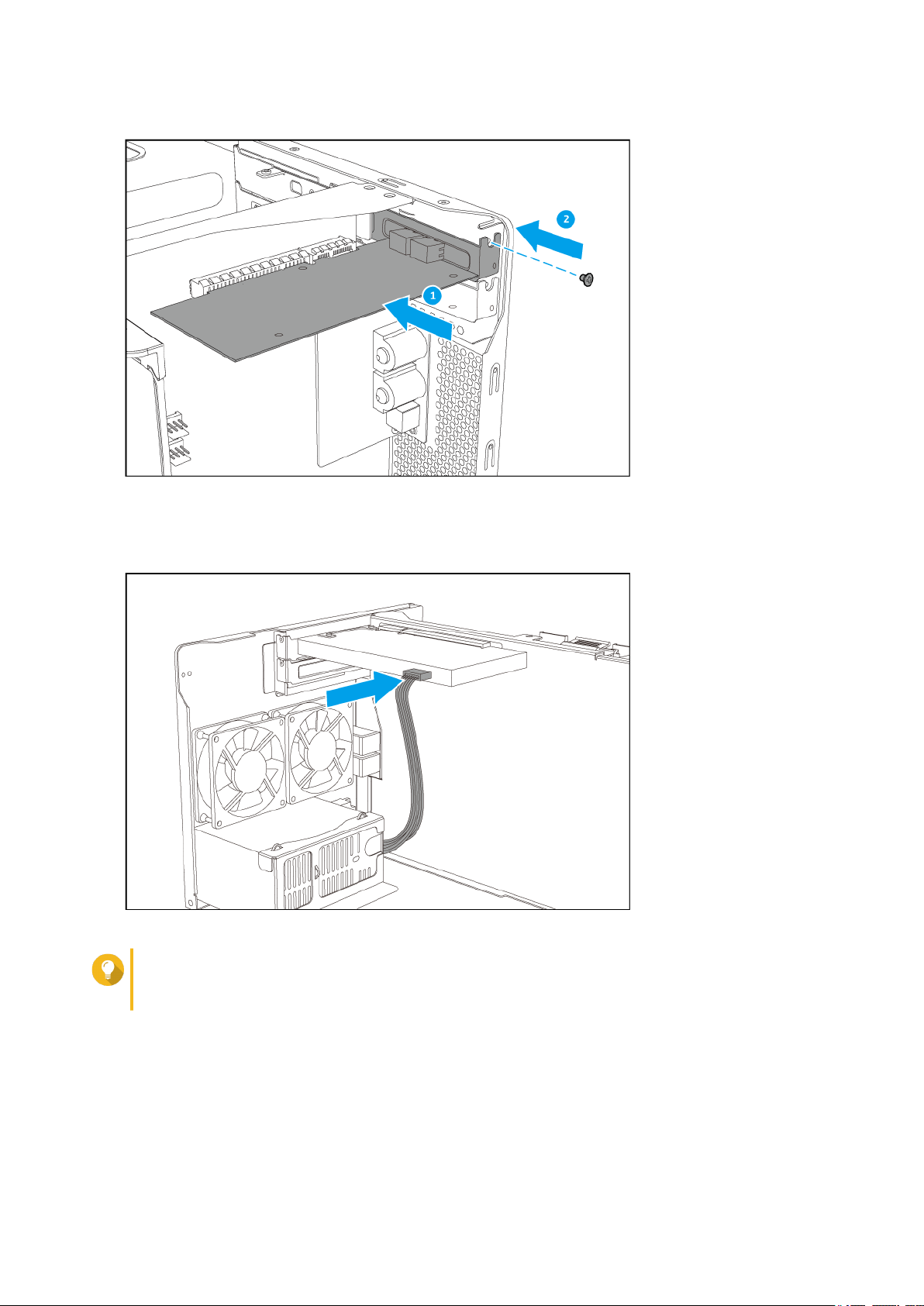

Erweiterungskarten installieren.............................................................................................................. 29
Speichermodule ersetzen.......................................................................................................................34
CPU-Lüfter ersetzen...............................................................................................................................39
QTS-Installation.......................................................................................................................................... 44
QTS mittels Qfinder Pro installieren....................................................................................................... 45
QTS mittels Cloud-Schlüssel installieren................................................................................................46
4. Grundlegende Bedienung
Netzschalter................................................................................................................................................49
Reset-Taste.................................................................................................................................................49
USB-One-Touch-Kopiertaste...................................................................................................................... 49
LCD-Anzeige.............................................................................................................................................. 50
TCP/IP-Einstellungen anzeigen..............................................................................................................50
TCP/IP-Einstellungen konfigurieren....................................................................................................... 50
Datenträgerinformationen anzeigen....................................................................................................... 51
Volume-Informationen anzeigen.............................................................................................................51
Systeminformationen anzeigen.............................................................................................................. 52
NAS ausschalten....................................................................................................................................52
NAS neu starten..................................................................................................................................... 52
Das LCD-Kennwort ändern.................................................................................................................... 53
LCD-Fehlermeldungen........................................................................................................................... 53
LEDs........................................................................................................................................................... 54
Alarmsignalton............................................................................................................................................ 56
5. Problemlösung
1
6. Glossar
CloudKey.................................................................................................................................................... 59
CloudLink....................................................................................................................................................59
myQNAPcloud............................................................................................................................................ 59
myQNAPcloud-ID........................................................................................................................................59
Qfinder Pro................................................................................................................................................. 59
QTS.............................................................................................................................................................59
7. Hinweise
Eingeschränkte Garantie............................................................................................................................ 60
Haftungsausschluss....................................................................................................................................60
GNU Public License....................................................................................................................................60
FCC-Hinweis...............................................................................................................................................68
CE-Hinweis................................................................................................................................................. 69
SJ/T 11364-2006.........................................................................................................................................69
2
TS-x77 -Benutzerhandbuch

1. Vorwort

Über diese Anleitung

Diese Bedienungsanleitung enthält Informationen zum QNAPTS-x77 NAS und Schritt-für-Schritt-Anleitungen zur Hardwareinstallation sowie Anleitungen zur grundlegenden Bedienung und Fehlerbehebung.

Zielgruppe

Dieses Dokument richtet sich an Verbraucher und Speicheradministratoren. Es geht davon aus, dass Nutzer über ein grundlegendes Verständnis für Speicher- und Datensicherungskonzepte verfügen.

In diesem Dokument verwendete Symbole

Symbol Beschreibung
Hinweise zu Standardkonfigurationseinstellungen und weitere ergänzende Informationen.
Wichtige Hinweise zu erforderlichen Konfigurationseinstellungen und sonstige wichtige Informationen.
Tipps mit Empfehlungen oder alternativen Vorgehensweisen zum Ausführen von Aufgaben oder zu Konfigurationen.
Warnungen mit Informationen, die keinesfalls ignoriert werden dürfen, da dies zu Verlusten, Verletzungen oder sogar dem Tod führen könnte.
Vorwort 3
TS-x77 -Benutzerhandbuch

2. Produktübersicht

Dieses Kapitel enthält grundlegende Informationen über QNAPTS-x77 NAS.

Über das TS-x77

Das TS-x77 ist die erste QNAP-NAS-Serie, die mit den neuen AMD Ryzen-Prozessoren ausgestattet ist. Angetrieben durch Ryzen-Prozessoren mit bis zu acht Kernen, 16 Threads und Taktraten von bis zu 3,7 GHz eignet sich das TS-x77 sehr gut für superschnelles Speichern, für die Videobearbeitung und andere anspruchsvolle Multithreading-Anwendungen. Konzipiert für Infrastrukturskalierbarkeit hat das TS-x77 vier DDR4-UDIMM-Steckplätze, die bis zu 64 GB Speicher unterstützen, zwei M.2-SATA-SSD-Steckplätze, zwei USB-3.1-10-Gbps-Ports und drei PCIe-Steckplätze.

Technische Daten – Hardware

Wichtig
Das Modifizieren der Hardware oder Software Ihres QNAP-Produkts hat einen Verlust der Garantie zur Folge. QNAP übernimmt keine Verantwortung für durch nicht autorisierte Modifizierungen bzw. die Installation nicht unterstützter Anwendungen von Drittanbietern verursachte Schäden oder Datenverluste.
Teilenummer für Bestellungen Laufwerksschä
chte
TS-677 TS-677-1600-8G 6 Ryzen 5 1600 8 GB TS-877 TS-877-1600-8G 8 Ryzen 5 1600 8 GB TS-877-1700-16G Ryzen 7 1700 16 GB TS-1277 TS-1277-1600-8G 12 Ryzen 5 1600 8 GB TS-1277-1700-16G Ryzen 7 1700 16 GB TS-1277-1700-64G Ryzen 7 1700 64 GB
Komponente TS-677 TS-877 TS-1277
Prozessor Prozessor • AMD® Ryzen™ 5 1600: 6-Core/12-Thread 3,2 GHz Prozessor, Turbo Core 3,6
GHz
• AMD® Ryzen™ 7 1700: 8-Core/16-Thread 3,0 GHz Prozessor, Turbo Core 3,7 GHz
Architektur 64-Bit Grafikkarte Optional: PCIe-Erweiterungskarte Verschlüsselungseng
ine Arbeitsspeicher
AES-NI
CPU Arbeitsspeiche
r
Produktübersicht 4
TS-x77 -Benutzerhandbuch
Komponente TS-677 TS-877 TS-1277
Vorinstallierter
• 8 GB RAM: 2 x 4 GB DDR4
Speicher
• 16 GB RAM: 2 x 8 GB DDR4
• 64 GB RAM: 4 x 16 GB DDR4
Verwenden Sie ausschließlich QNAP-Speichermodule, um Leistung und Stabilität des Systems zu gewährleisten. Für NAS-Gerät mit mehr als einem Speichersteckplatz verwenden Sie bitte QNAP-Module mit identischen Spezifikationen.
Anmerkung
Die Verwendung nicht unterstützter Module kann die Leistung beeinträchtigen, Fehler verursachen oder bewirken, dass das Betriebssystem nicht mehr gestartet werden kann.
Gesamtanzahl
4 x UDIMM DDR4
Speichersteckplätze Maximaler Speicher 64 GB (4 x 16 GB) Speicher Laufwerksschächte • 4 x 3,5" SATA-6-Gbit/s-
Laufwerksschächte
• 2 x 2,5" SATA-6-Gbit/s­Laufwerksschächte
Kompatible
• 3,5"-Schächte:
Laufwerke
• 3,5"-SATA-Festplattenlaufwerke
• 2,5"-SATA-Festplattenlaufwerke
• 2,5"-Solid-State-Drives
• 2,5"-Schächte:
• 2,5-Zoll-Solid-State-Drives (SSD) M.2-SSD-Typ 2 x M.2 SSD SATA 6 Gb/s M.2 SSD-Formfaktor • 2242
• 2.260
• 6 x 3,5" SATA-6-Gbit/s­Laufwerksschächte
• 2 x 2,5" SATA-6-Gbit/s­Laufwerksschächte
• 8 x 3,5" SATA-6-Gbit/s­Laufwerksschächte
• 4 x 2,5" SATA-6-Gbit/s­Laufwerksschächte
• 2.280
• 22.110
Produktübersicht 5
TS-x77 -Benutzerhandbuch
Komponente TS-677 TS-877 TS-1277
Unterstützung für SSD-Cache­Beschleunigung
• 3,5"­Laufwerksschächte 1 bis 4
• 3,5"­Laufwerksschächte 1 bis 6
• 3,5"­Laufwerksschächte 1 bis 8
• 2,5"­Laufwerksschächte 1 bis 2
• M.2-Steckplätze 1 bis 2
• Optional: SSD mit PCIe­Erweiterungssteckplat z
Hot-Swap-fähig Ja
Anmerkung
Folgendes ist nicht Hot-Swap-fähig:
• M.2-SSDs
• SSD-Cache-Laufwerke
• SSD mit PCIe-Erweiterungssteckplätzen
Netzwerk 10 Gigabit-Ethernet-
Optional: PCIe-Erweiterungskarte
Ports Gigabit-Ethernet-
4 x RJ45
Ports Externe E/A-Anschlüsse & Erweiterungssteckplätze PCIe-Steckplätze • 1 x PCIe 3.0 x8
• 2,5"­Laufwerksschächte 1 bis 2
• M.2-Steckplätze 1 bis 2
• Optional: SSD mit PCIe­Erweiterungssteckplat z
• 2,5"­Laufwerksschächte 1 bis 4
• M.2-Steckplätze 1 bis 2
• Optional: SSD mit PCIe­Erweiterungssteckplat z
• 1 x PCIe 3.0 x4
• 1 x PCIe 2.0 x4
USB-Ports • 2 x USB 3.1 Gen 2 10 Gbit/s
• Rückseite: 1 x USB 3.1 Gen 2 10 Gbit/s Typ-C
• Rückseite: 1 x USB 3.1 Gen 2 10 Gbit/s Typ-A
• 6 x USB 3.0
• Vorderseite: 1 x USB 3.0 Typ A
Anmerkung
Sie können die One-Touch-Kopie mit diesem Port verwenden.
• Rückseite: 5 x USB 3.0 Typ A
HDMI-Ausgänge Optional: PCIe-Erweiterungskarte
Produktübersicht 6
TS-x77 -Benutzerhandbuch
Komponente TS-677 TS-877 TS-1277
Audio • 2 x dynamische 3,5-mm-Mikrofonanschlüsse
• 1 x 3,5 mm, Line-Ausgangsbuchse
• 2 x Lautsprecher
Anmerkung
Sie können die Lautsprecher und die Line-Ausgangsbuchse nicht gleichzeitig verwenden.
Schnittstelle Bedienfeld-Display Hintergrundbeleuchtetes Monochrom-LCD-Display mit Eingabe- und Auswahltasten USB-Kopie mit
Vorderseite: USB 3.0 Typ A
einem Tastendruck Abmessungen Formfaktor Tower Abmessungen (H x B
x T)
231,9 x 224,9 x 319,8 mm 9,1 x 8,9 x 12,6 Zoll
231,9 x 292,8 x 319,8 mm 9,13 x 11,53 x 12,59 Zoll
234,6 x 369,9 x 319,8 mm
9,23 x 14,56 x 12,59 Zoll Nettogewicht 7,7 kg 9,05 kg 11,55 kg Sonstiges Netzteil 250 W, 100-240 V AC,
50/60Hz
Lüfter • System: 1 x 80 mm
450W, 100-240 V AC, 50/60Hz
• System: 2 x 80 mm
550W, 100-240 V AC,
50/60Hz
• System: 3 x 80 mm
• CPU: 2 x 90 mm
• CPU: 2 x 90 mm
• CPU: 2 x 90 mm
Warnung
Um schwere Verletzungen zu vermeiden, dürfen die Lüfter nicht berührt werden, während das NAS an eine Stromquelle angeschlossen ist.
Geräuschpegel 35,1 dBA 34,2 dBA 37,8 dBA Betriebstemperatur 0 bis 40˚C (32 bis 104˚F) Relative
• Nicht kondensierende relative Luftfeuchtigkeit: 5-95 %
Luftfeuchtigkeit
• Feuchtkugeltemperatur: 27˚C (80,6˚F)
LaufwerkseinschubtypSperre
Sicherheitssperre Kensington-Sicherheitssperre Systembatterie CR2032 Lithium-Batterie (3 V, 225 mAh)
Warnung
Verwenden Sie beim Ersetzen der Systembatterie nur denselben Batterietyp wie den vorhandenen, um Explosionen zu vermeiden.
Anmerkung
Technische Daten des Modells gelten vorbehaltlich Änderungen. Die neuesten Spezifikationen finden Sie unter https://www.qnap.com.
Produktübersicht 7

Lieferumfang

Element Anzahl
TS-x77 NAS 1 Netzkabel 1 Ethernet-Kabel 2 Schrauben für 3,5-Zoll-Laufwerk • TS-677: 12
• TS-877: 18
• TS-1277: 24
Schrauben für 2,5-Zoll-Laufwerk • TS-677: 18
• TS-877: 24
• TS-1277: 36
Schrauben für M.2-Solid-State-Drives • 2 x Flachkopfschrauben
• 2 x Riser-Schrauben M.2-SSD-Kühlmodul 2 Kurzinstallationsanleitung 1
TS-x77 -Benutzerhandbuch

Komponenten

Vorderseite

TS-677
Nein. Komponente Nein. Komponente
1 M.2-SSD-LEDs 5 USB-3.0-Anschluss für One-Touch-Kopie 2 Infrarotempfänger (IR) 6 Laufwerks-LEDs 3 Netzschalter 7 SSD-LEDs
Produktübersicht 8
TS-x77 -Benutzerhandbuch
Nein. Komponente Nein. Komponente
4 Taste für USB-One-Touch-Kopie - -
TS-877 und TS-1277
Nein. Komponente Nein. Komponente
1 LCD-Anzeige 6 Netzschalter 2 Enter-Taste (Eingabe) 7 Taste für USB-One-Touch-Kopie 3 Select-Taste (Auswahl) 8 USB-3.0-Anschluss für One-Touch-Kopie 4 Infrarotempfänger (IR) 9 SSD-LEDs 5 Laufwerks-LEDs 10 M.2-SSD-LEDs

Rückseite

Produktübersicht 9
TS-x77 -Benutzerhandbuch
Nein. Komponente Nein. Komponente
1 Abdeckung PCIe-Steckplatz 1 10 Kensington-Sicherheitssperre 2 USB 3.0-Anschlüsse 11 Reset-Taste 3 USB 3.1 Gen 2 10 Gbit/s Typ-A-Port 12 USB 3.0-Anschlüsse 4 Gigabit-Ethernet (RJ45)-Port 2 13 USB 3.1 Gen 2 10 Gbit/s Typ-C-Port 5 Gigabit-Ethernet (RJ45)-Port 1 14 3,5-mm-Line-Ausgangsbuchse 6 Gigabit-Ethernet (RJ45)-Port 3 15 Dynamische 3,5-mm-Mikrofonanschlüsse 7 Gigabit-Ethernet (RJ45)-Port 4 16 Konsolenport 8 Anschluss für Netzkabel 17 Abdeckung PCIe-Steckplatz 3 9 Netzschalter 18 Abdeckung PCIe-Steckplatz 2

Rechte Seite

Nein. Komponente Nein. Komponente
1 PCIe-Steckplatz 2 (PCIe 3.0 x4) 5 Speichersteckplatz 3 2 PCIe-Steckplatz 3 (PCIe 2.0 x4) 6 Speichersteckplatz 4 3 Speichersteckplatz 1 7 M.2-SSD-Steckplatz 1 4 Speichersteckplatz 2 8 M.2-SSD-Steckplatz 2
Produktübersicht 10

Linke Seite

TS-x77 -Benutzerhandbuch
Nr. Komponente Nr. Komponente
1 PCIe-Steckplatz 1 (PCIe 3.0 x8) - -

Vordere Laufwerksnummerierung

TS-677
Produktübersicht 11
TS-877
TS-x77 -Benutzerhandbuch
TS-1277

Installationsanforderungen

Kategorie Element
Umgebung • Raumtemperatur: 0 bis 40˚C (32 bis 104˚F)
• Nicht kondensierende relative Luftfeuchtigkeit: 5-95 %
• Feuchtkugeltemperatur: 27˚C (80,6˚F)
• Ebene, antistatische Oberfläche, wo das Gerät weder direktem Sonnenlicht noch Flüssigkeiten oder Chemikalien ausgesetzt ist.
Produktübersicht 12
Kategorie Element
Hardware und Peripheriegeräte • Speicherlaufwerke
Einzelheiten zu kompatiblen Laufwerken siehe https://
www.qnap.com/compatibility/.
• Netzwerkkabel
Werkzeuge • Phillips #1- oder #2-Schraubendreher
• Antistatik-Armband

NAS einrichten

1. Stellen Sie Ihren NAS in einer Umgebung auf, welche den Anforderungen entspricht.
Einzelheiten siehe Installationsanforderungen.
2. Installieren Sie die Laufwerke.
Weitere Informationen finden Sie in den folgenden Themen:
• 3,5"-Festplatten in 3,5"-Einsätzen installieren
TS-x77 -Benutzerhandbuch
• 2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren
• Solid-State-Drives in Solid-State-Drive-Einsätzen installieren
• M.2-Solid-State-Drives installieren
3. Schließen Sie Netzteil und alle erforderlichen Kabel an.
4. Schalten Sie den NAS ein.
5. Installieren Sie QTS.
Einzelheiten siehe QTS-Installation.
6. Melden Sie sich bei QTS an.
Produktübersicht 13
TS-x77 -Benutzerhandbuch

3. Installation und Konfiguration

In diesem Kapitel sind die Schritte zur Installation und Konfiguration von Hardware und des Betriebssystems beschrieben.

Hardwareinstallation

Dieser Abschnitt enthält Informationen zur Installation von Laufwerken, Speichermodulen und Erweiterungskarten.

Laufwerkinstallation

Das TS-x77 ist kompatibel mit 3,5"- und 2,5"-Festpaltten, 2,5"-Solid-State-Drives und M.2-Solid-State-Drives.
3,5"-Festplatten in 3,5"-Einsätzen installieren
Warnung
• Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
• Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
1. Schalten Sie das NAS aus.
2. Entfernen Sie den Laufwerkseinsatz.
a. Schieben Sie den Riegel nach unten.
b. Ziehen Sie am Griff, um den Laufwerkeinsatz zu entriegeln.
c. Ziehen Sie den Einsatz heraus.
3. Installieren Sie ein Laufwerk im Laufwerkeinsatz.
a. Entfernen Sie die Halterungen an den Seiten des Laufwerkeinsatzes.
Installation und Konfiguration 14
TS-x77 -Benutzerhandbuch
b. Setzen Sie die Festplatte in den Einsatz ein, sodass die Löcher an den Seiten der Festplatte an
den Löchern in den Seiten des Einsatzes ausgerichtet sind.
c. Bringen Sie die Halterungen an.
d. Optional: Bringen Sie die Schrauben an, um das Laufwerk weiter zu sichern.
Installation und Konfiguration 15
TS-x77 -Benutzerhandbuch
4. Laden Sie den Laufwerkeinsatz in den Laufwerkschacht.
a. Setzen Sie den Einsatz in den Laufwerkschacht ein.
b. Drücken Sie den Griff.
c. Schieben Sie den Riegel nach oben.
5. Schalten Sie den NAS ein.
2,5"-Festplatten oder Solid-State-Drives in 3,5"-Einsätzen installieren
Warnung
• Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
Installation und Konfiguration 16
• Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
1. Schalten Sie das NAS aus.
2. Entfernen Sie den Laufwerkseinsatz.
a. Schieben Sie den Riegel nach unten.
b. Ziehen Sie am Griff, um den Laufwerkeinsatz zu entriegeln.
c. Ziehen Sie den Einsatz heraus.
TS-x77 -Benutzerhandbuch
3. Installieren Sie ein Laufwerk im Laufwerkeinsatz.
a. Entfernen Sie die rechte Halterung von dem Laufwerkeinsatz.
Installation und Konfiguration 17
TS-x77 -Benutzerhandbuch
b. Setzen Sie das Laufwerk in den Einsatz ein, sodass die Löcher unten am Laufwerk an den
Löchern am Boden des Einsatzes ausgerichtet sind.
c. Bringen Sie die Schraube an.
4. Laden Sie den Laufwerkeinsatz in den Laufwerkschacht.
a. Setzen Sie den Einsatz in den Laufwerkschacht ein.
b. Drücken Sie den Griff.
c. Schieben Sie den Riegel nach oben.
Installation und Konfiguration 18
TS-x77 -Benutzerhandbuch
5. Schalten Sie den NAS ein.
Solid-State-Drives in Solid-State-Drive-Einsätzen installieren
Warnung
• Bei der Installation eines Laufwerks werden alle darauf enthaltenen Daten gelöscht.
• Befolgen Sie die Verfahren zur Vermeidung elektrostatischer Entladung (ESD), um Schäden an Komponenten zu vermeiden.
1. Schalten Sie das NAS aus.
2. Entfernen Sie den Laufwerkseinsatz.
a. Schieben Sie die Verriegelung nach rechts.
b. Drücken Sie auf die Taste, um den Griff zu entriegeln.
c. Ziehen Sie den Einsatz heraus.
Installation und Konfiguration 19
TS-x77 -Benutzerhandbuch
3. Installieren Sie ein Laufwerk im Laufwerkeinsatz.
a. Richten Sie den SATA-Anschluss am Laufwerk an der Öffnung am Ende des Einsatzes aus.
b. Setzen Sie ein Laufwerk in den Einsatz ein.
4. Laden Sie den Laufwerkeinsatz in den Laufwerkschacht.
a. Setzen Sie den Einsatz in den Laufwerkschacht ein.
b. Drücken Sie den Griff.
c. Schieben Sie die Verriegelung nach links.
Installation und Konfiguration 20
Loading...
+ 49 hidden pages
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
