VEZETÉK NÉLKÜLI TOLATÓKAMERA RENDSZER
3,5”-os monitorral
RVC3620N
9
TARTOZÉKOK
FONTOS BIZTONSÁGI TUDNIVALÓK
BEVEZETÉS
A Pro-User RVC3620N készülék a Pro-User-International Ltd. cég jövõbe mutató gépkocsi tolatókamera rendszereinek a családjába tartozik.
A vezeték nélküli Pro-User monitoros tolatókamera rendszer segítségével rendeltetésszerû használat esetén hátralát gépkocsija, utánfutója vagy mikrobusza mögé. A minõségellenõrzés számos intézkedésével sikerült csúcsterméket kínálni a vevõk legnagyobb megelégedésére.
Kérjük, olvassa el gondosan a használati útmutatót, és kövesse a biztonságra és a szerelésre vonatkozó útmutatásokat.
A beszerelés elõtt
Ha nem érzi biztosnak magát abban, hogy be tudja szerelni ezt a rendszert gépkocsija 12 V-os táphálózatába (lyukak fúrása, burkolatok levétele stb.), forduljon autószalonjához vagy egy megbízható szakszervizhez. Õket megbízhatja a rendszer profi módon történõ beszerelésével.
Zavartatás
Ez a kamerarendszer más vezeték nélküli rendszerekhez hasonlóan ki van téve bizonyos zavaroknak. Zavarokat kelthetnek mobilelefonok, Bluetooth-készülékek, vezeték nélküli fejbeszélõ készletek, navigációs rendszerek és más elektromos készülékek.
Javítás
Ezt a kamerarendszert ne nyissa fel! Bármilyen javítási kísérlet a garancia elveszítésével jár.
1. 1. monitor rögzítõkarral 2. 2 db kamera rögzítõlappal
3. 3. 2 db adóegység 4. 2 db szerelési anyagkészlet 5. 12 V-os kábel a monitor számára
6. 6. 2 db tápkábel az adók számára
10
SZERELÉS
Ez a használati útmutató nem minden gépkocsihoz alkalmas. Általános vezérfonalul szolgál a legtöbb gépkocsihoz. Az adott gépkocsira vonatkozó kérdéseivel forduljon a gépkocsi gyártójához.
A kamera felszerelése
Különbözõ módokon lehet felszerelni a kamerákat autója vagy utánfutója hátoldalára. A szokásos megoldás a kamerának a rendszámtábla közelébe való felszerelése. Az együttszállított szerelõlapot a kamerával együtt a rendszámtábla mögé lehet felerõsíteni. A kamera függõlegesen dönthetõ, állítsa be a szögét az adottságoknak megfelelõen.
Némelyik gépkocsinál azonban sajnos nem lehet a kamerát a rendszámtábla közelében rögzíteni. Keressen egy másik helyet kocsija hátulján, és rögzítse ott a kamerát az együttszállított csavarokkal és anyákkal.
A szállítás tárgya két-két kamera és adó. Szerelje fel õket az alábbi útmutatásnak megfelelõen.
1. Vegye ki a rendszámtáblát a tartójából, majd csavarja ki a
rendszámtáblatartó csavarjait, és vegye le a helyérõl.
2. Helyezze el a szerelõlapot a kamerával együtt a rendszámtáblatartó
mögé, és rögzítse a szerelõlapot és a rendszámtáblatartót a gépkocsihoz.
11
3. Rögzítse újra a rendszámtáblát a rendszámtáblatartóra.
4. Keressen most egy olyan helyet, ahol a kamera tápkábelét a karosszérián át a
tolatólámpa tápkábeléhez tudja vezetni.
5. Némelyik autón a rendszámtábla közelében van olyan nyílás, amelyen át tudja húzni
a kábelt. Ha nem így van, saját magának kell fúrnia egy lyukat a rendszámtábla közelében közvetlenül azon a ponton, ahol a kamera kábele van. Ha meghatározta a furat helyét, újra leszerelheti a kamerát és a rendszámtáblát. Ha egy már meglévõ
nyílást használ fel, átugorhatja a következõ két lépést.
6. Mielõtt fúrni kezdene, szerelje le a kamerát és a rendszámtáblát. A FÚRÁS
MEGKEZDÉSE ELÕTT VIZSGÁLJA MEG, HOGY MI VAN A FÚRÁSI HELY MÖGÖTT. Ne legyen ott elektromos kábel, folyadéktartály vagy csõvezeték. Vegye figyelembe az összes biztonsági elõírást.
7. Ha kifúrta a lyukat, rakja bele az együttszállított élvédõt, hogy védje a kábelt a
furat éles széleitõl. Majd húzza be a kamera kábelét a gépkocsi belsejébe.
8. Rögzítse az adót a csomagtartóban. Kösse össze a kamera kábelét és az adó
kábelét az adóval.
Fontos: Az adóegység számára válasszon minél közelebbi helyet a monitor vevõegységéhez, hogy a lehetõ legjobb átvitelt biztosítsa. A kábel elég hosszú az utánfutó hátulja és eleje közötti távolság áthidalására. Gondoljon arra is, hogy az adóegység nem vízálló.
9. Kapcsolja be gépkocsija gyujtását (ne indítózzon), húzza be a kéziféket, és
kapcsoljon hátramenetbe. Majd nézze meg a kocsi hátulját, hogy hol van rajta a tolatólámpa. A tolatólámpa kábelének a megkereséséhez fel kell nyitnia a hátsó világítás burkolatát, és ott meg kell találnia a megfelelõ kábelt. Esetleg keresse fel az autószalonját, vagy egy megbízható szakszervízt.
10. Ha megtalálta a megfelelõ kábelt, fektesse le az adó kábelét az összekötési pontig.
A kábel rögzítése legyen biztos és erõs, hogy a csomagtartó fedelének a kinyitásakor és becsukásakor ne sérüljön meg. A kábelt sohase vezesse az autón külsején!
12

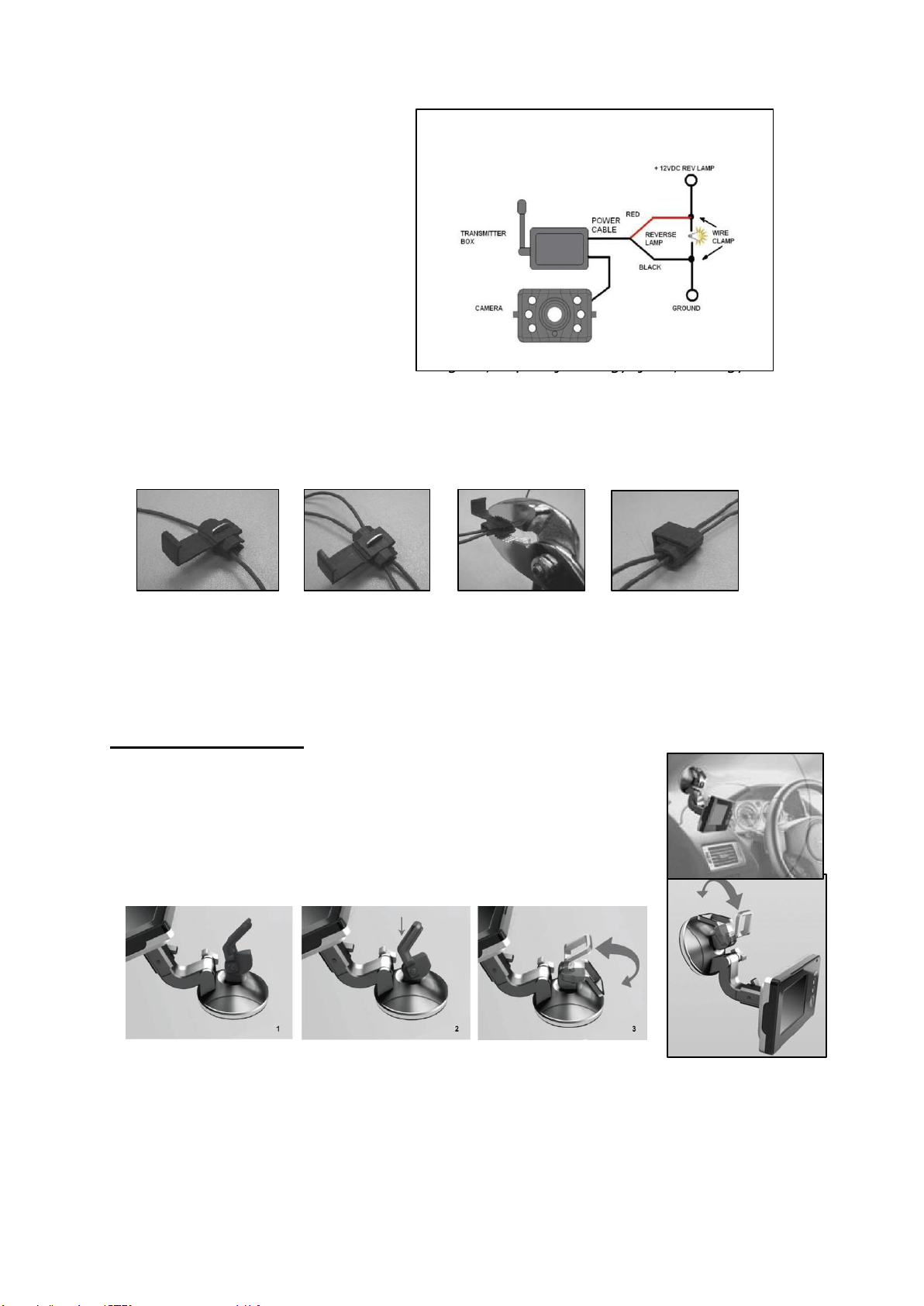

11. A tolatólámpa
csatlakozótömbjében két huzal van bekötve. Általában a negatív vezeték fekete, míg a pozitív színes. Ha bizonytalan, egy 12 V-os kézimûszerrel (a szakkereskedelemben kapható) megvizsgálhatja, hogy melyik vezeték a pozitív és melyik a negatív. Kövesse a mûszer kezelési utasítását a biztonságos használat érdekében.
12. Amikor megállapította, hogy
melyik vezeték a pozitív és melyik a negatív, kapcsolja ki a gyujtást, és vegye le a gépkocsiakkumulátor negatív kábelét. Ezáltal biztosította azt, hogy ne legyen feszültség alatt egyetlen vezeték sem.
13. Kösse össze az adó kábelének a piros vezetékét a tolatólámpa pozitív vezetékével.
Használja ehhez az együttszállított kábelkapcsokat. Szorítsa erõsen össze a kapcsokat egy fogóval, és kapcsolja rá a piros mûanyagburkolókat a kötési pontokra.
14. Kösse össze most az adó kábelének a fekete vezetékét a tolatólámpa negatív
vezetékével. (Használja itt is a kábelkapcsokat.)
15. Zárja le ismét a hátsó lámpatestet (ne felejtse el berakni az izzót is). Használja
a kábelkötözõket és a speciális szalagokat (a kábelkötésekre), hogy az összes kábel biztonságosan és szilárdan legyen lefektetve.
16. Rakja vissza a gépkocsiakkumulátor negatív kábelét.
A monitor beszerelése Ha megtalálta a megfelelõ helyet a monitor rögzítésére, gyõzõdjön meg arról, hogy vezetés közben nem akadályozza a kilátását a kocsiból.
1. A rögzítés elõtt alaposan tisztítsa meg a felületet.
2. Helyezze fel a szívókorongot a kiválasztott felületre.
3. Nyomja rá erõsen a szívókorongot a megtisztított felületre, és
váltsa át az emelõt, hogy a szívókorong biztosan és szilárdan
felüljön.
4. Tolja be a monitort a szívókorongon lévõ tartóba.
5. Forgassa a tartó karját, és állítsa be a képernyõt a kívánt irányba. Húzza meg most
a csavarokat.
13
6. Rakja a tápkábelt a szivargyújtó aljzathoz. Fektesse úgy a kábelt, hogy ne
akadályozza vagy korlátozza a vezetést.
7. Dugja be a tápkábel kisebbik, 12 V-os dugóját a monitor jobboldalán lévõ
hüvelybe.
8. A tápkábel másik dugóját dugja be a szivargyújtó aljzatba.
A szívókorong szilárd tartásának a biztosításához tartsa be az alábbi elõfeltételeket:
A felület hõmérséklete legyen 21 és 38 Celsius fok között. Kerülje a 10 Celsius fok alatti használatot. Kerülje a közvetlen napsütésben való használatot. Óvja a rögzítési helyet
közvetlen napsütéstõl.
FIIGYELEM: RENDKÍVÜL FÉNYES FÉNYVISZONYOK MELLETT A MONITOR CSAK NÉHÁNY MÁSODPERC ALATT ALKALMAZKODIK EHHEZ. VÁRJON A TOLATÁSSAL ADDIG, AMÍG A KÉP NEM STABILIZÁLÓDOTT.
Rendszerteszt
1. Nézze meg, hogy újra felrakta-e az autóakkumulátor negatív vezetékét.
2. Kapcsolja be gépkocsija gyújtását (ne indítózzon).
3. Húzza be a kéziféket, és kapcsoljon hátramenetbe.
4. Nézzen a monitorra. Ha a rajta látható kép nem egyezik meg a visszapillantó
tükörben látható képpel, nyomja meg a monitoron lévõ Image Orientation (képtájolás) gombot a kép korrigálása céljából.
5. Miután a teszt kielégítõ eredménnyel végzõdött, helyezze el a még szabadon lévõ
kábeleket.
6. Helyezze el úgy az összes kábelt a gépkocsi burkolatai vagy szõnyegei alá,
hogy ne látszanak. Használja az együttszállított kábelkötözõket a kábelek rendezett összefogására.
14
KEZELÉS
A monitor automatikusan bekapcsolódik, amint hátramenetbe kapcsol. Van továbbá 5 vezérlõgomb a monitoron.
menükapcsoló
tápkapcsoló
jelzõvonal kapcsoló
Tápkapcsoló
Nyomja meg a tápkapcsolót a monitor tápfeszültségének a bekapcsolására. Ha megjelent a kép, kigyullad a kék LED. Ha a monitor megkapja a tápfeszültséget, de nincs rajta kép, villog a kék LED. Ha a monitor ki van kapcsolva, nincs kép, és nem világít a kék LED.
Menükapcsoló
Ha megnyomja a menükapcsolót, a monitoron a követezõ kép jelenik meg:
A menükapcsoló ismételt megnyomására a kép fényessége(Helligkeit), kontrasztja(Kontrast), színe (Farbe) vagy iránya (Ausrichtung) állítható be. Nyomja meg a “+” vagy a “-“ gombot a beállítások módosításához. A „+“ gombbal növelheti, a “-„ gombbal csökkentheti a beállítási értéket.
A monitorkép irányának a megváltoztatásához adddig nyomogassa a menükapcsolót, amíg
a “Direction” (irány/tájolás) kiírás nem jelenik meg. Ha most ismételten megnyomja a „+“ vagy a „-„ gombot, több
képernyõ-beállítás áll rendelkezésére. A különbözõ nézetek azt teszik lehetõvé, hogy a kamerát és a monitort bármilyen helyzetben felszerelhesse, és mindig helyes képet lásson a monitoron.
A “Menu” elhagyására válassza ki a képernyõn az “EXIT” (kilépés) kiírást.
Jelzõvonal-kapcsoló
Ennek a kamerarendszernek egy lehetõsége távolságjelzõ vonalak megjelenítése a képernyõn. Ezek segítségével követheti a kocsija mögötti tárgy és
a kocsija közötti távolságot. A „jelzõvonal“ kapcsoló
megnyomásával kapcsolhatja be- és ki ezt az opciót.
Csatornaválasztás
Ha nincs aktiválva a menü, a + és a – gombbal az egyik kameráról a másikra válthat.
15
Kamera
Üzemi feszültség
12 V=
Áramfogyasztás
<150 mA
Képfelvétel
CMOS
Pixelszám
640x480
Képfelbontás
>330
Lencse
2,4 mm / F2,1
Vezeték nélküli adó
Átviteli frekvencia
2414 MHz, 2468 MHz
Átviteli távolság (szabad)
>80 méter
LCD-monitor
Üzemi feszültség
12 V=
Áramfelvétel min.
45 mA
Áramfelvétel max.
300 mA
LCD monitor képmérete
3,5 inch
Képernyõ pixelszáma
320x240
Üzemi hõmérséklet
-10C-tól +45C-ig
GARANCIA
KÖRNYEZETVÉDELEM
MŰSZAKI ADATOK
A használhatatlan vagy hibás elektronikus készülékeket nem szabad a háztartási hulladékkal együtt eltávolítani. Ezeket a készüléket távolítsa el az erre a célra rendszeresített gyûjtõhelyen keresztül, vagy érdeklõdjön szakkereskedõjétõl.
A Pro User cég a vásárlás dátumától számított 2 év garanciális idõtartamot biztosít. A garancia nem ruházható át. A garancia a kivitelezési- és anyaghibákra terjed ki. Garanciális igény esetén küldje el a készüléket a számlával együtt kereskedõjének vagy egy meghatalmazott Pro User képviselõnek. A garancia megszûnik, ha a készülék megsérült, kezelési hiba történt, vagy illetéktelen személy szakszerûtlenül javította. Elismert garanciális igény esetén a Pro User megjavítja vagy kicseréli a készüléket. A Pro User nem vállal felelõsséget a következményes károkért vagy egyéb kellemetlenségekért.
