РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
РУКОВ
СТВО ПОЛЬЗОВАТЕЛЯ
VX-D450
ДВУХКАНАЛЬНЫЙ
ВИДЕОРЕГИСТРАТОР
СОДЕРЖАНИЕ
Назначение устройства .................................................................................................................. 2
Комплект поставки ............................................................................................................................. 2
Меры предосторожности .............................................................................................................. 2
Внешний вид устройства ............................................................................................................... 3
Установка устройства в автомобиле .................................................................................... 3
Основные операции в процессе работы с устройством ........................................ 5
Режим видеозаписи ............................................................................................................................ 5
Режим просмотра видеозаписей .............................................................................................. 7
Настройки .................................................................................................................................................. 7
Технические характеристики ..................................................................................................... 9

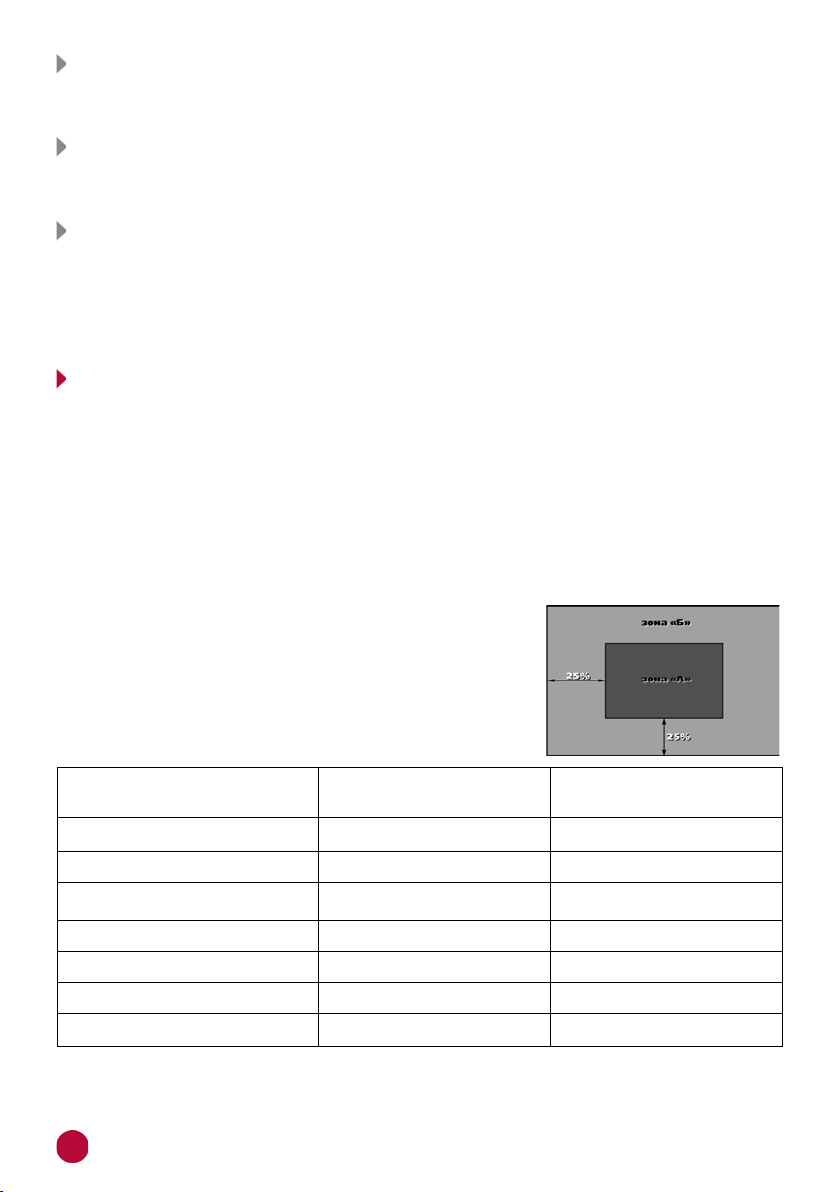

Технические допуски на возможные дефекты изображения ........................ 10
Эксплуатация устройства, неисправности и их устранение ........................... 11
Хранение, транспортирование, ресурс, утилизация ............................................ 12
Расшифровка даты выпуска устройства, указанной в серийном номере .... 12
Руководство пользователя определяет порядок установки и эксплуатации автомобильного видеорегистратора (далее - «устройство») с напряжением бортовой сети 12-24 В.
В связи с постоянной работой по совершенствованию устройства,
повышающей его надёжность и улучшающей эксплуатационные характеристики, в конструкцию и меню управления могут быть внесены изменения, не отражённые в настоящем Руководстве.
Прежде чем включить устройство, внимательно ознакомьтесь с настоящим Руководством пользователя.
НАЗНАЧЕНИЕ УСТРОЙСТВА
Устройство PROLOGY VX-D450 предназначено для записи на карту памяти
microSD звука и видеоизображения дорожной ситуации из автомобиля.
Благодаря дополнительной задней камере устройство одновременно фиксирует обстановку как впереди, так и позади автомобиля.
КОМПЛЕКТ ПОСТАВКИ
— Устройство PROLOGY VX-D450
— Задняя камера
— Кронштейн
— USB-кабель
— Автомобильный адаптер 12-24 В для подключения к разъему прикуривателя
— Кабель для подключения задней камеры 5,8 м
— Краткое руководство пользователя
МЕРЫ ПРЕДОСТОРОЖНОСТИ
>60°C <-10°C
2
Не допускайте попадание жидкостей в устройство.
Избегайте сильного нагревания и охлаждения устройства.
Избегайте ударов по устройству.
Не открывайте корпус.
ВНЕШНИЙ ВИД УСТРОЙСТВА
OK
M
O
K
M
1
Язычок присоски
2
Присоска
1
2
3 Фиксатор присоски
4 Фиксатор угла наклона устройства
5 ЖК-дисплей
6 Cветодиодные индикаторы (горит красный -
питание включено; мигает синий и красный -
3
4
5
видеозапись включена)
7 Кнопка включения видеозаписи; подтверждения
6
выбора; воспроизведения файлов REC/OK
8 Кнопка переключения режимов MODE
9 Кнопка включения защиты записи
10 Кнопка включения питания; выключения дисплея
11 Кнопка перезагрузки устройства RE
12 Встроенный микрофон MIC
13 Разъём mini-USB для подключения питания USB
14 Слот для крепления кронштейна
15 Разъём micro-USB для подключения задней камеры
VX-D450
REAR
16 Линза фронтальной камеры
17 Слот для карты памяти microSD
18 Кнопка «вверх»
19 Кнопка входа в меню настроек
20 Кнопка «вниз»; отключения микрофона
/
21 Встроенный динамик
22 Разъём micro-USB для подключения к устройству
23 Кронштейн с регулируемым углом обзора по вертикали
и стикером для крепления к стеклу
24 Линза задней камеры
REAR USB
USB
22 2423
OK
REC
OK
7
MODE
8
9
10
11
12
13
14
15
D
16
U
AL CAM
1080p
720p
17
18
19
20
21
УСТАНОВКА УСТРОЙСТВА В АВТОМОБИЛЕ
Установка устройства
1. Тщательно протрите поверхность стекла в месте
VX-D450
USB
DUAL CAM
1080p
720p
установки устройства.
2. Вставьте карту памяти microSD (не входит в ком-
плект поставки).
3. Вставьте соединительную часть кронштейна в слот
на верхней панели устройства 17 .
4. Установите кронштейн, плотно прижав присоску
2 к стеклу автомобиля.
5. Опустите рычажок фиксатора присоски 3 .
6. Отрегулируйте положение устройства для опти-
мального обзора и закрепите его с помощью
фиксатора
4 .
REAR USB
OK
REC
OK
MODE
R
Для снятия кронштейна поднимите рычажок фиксатора присоски. Затем
потяните за язычок присоски 1 и снимите кронштейн с места установки.
3
Установка и подключение задней камеры
1. Тщательно протрите поверхность стекла в месте установки камеры.
2. Отделив защитную пленку стикера, плотно прижмите основание крон-
штейна 23 к стеклу в течение нескольких секунд.
3. Для регулировки угла обзора по вертикали вращайте основание камеры,
придерживая основание кроштейна.
4. Проведите кабель 5,8 м для подключе-
ния задней камеры (входит в комплект
поставки) под пластиковыми накладками
порогов автомобиля, как показано на
рисунке справа. Перед прокладкой примите
во внимание, что конец кабеля с красным
проводом должен быть подключен к задней
камере, а другой конец - к устройству.
5. Подключите концы кабеля к соответствующим разъёмам: REAR устрой-
ства 15 и задней камеры 22 , как показано на рисунке ниже.
USB
VX-D450
DUAL CAM
1080p
720p
Красный провод
К лампе сигнала
заднего хода
(опционально)
6. Данное действие выполняется при необходимости автоматического
переключения устройства в режим камеры заднего хода. Если к лампе
сигнала заднего хода подключить красный провод кабеля, то при включении передачи заднего хода автомобиля изображение с задней камеры
будет выведено на полный экран устройства. Кроме этого, на дисплее
будут отображаться парковочные линии. После выключения передачи
заднего хода изображение с задней камеры вернется в прежний режим
(левый верхний угол дисплея), а парковочные линии исчезнут.
Устройство
Prology VX-D450
Задняя
камера
ВНИМАНИЕ!
— Неправильное подключение кабеля к задней камере (см. пункты 5-6)
может привести к повреждению устройства.
Подключение автомобильного адаптера
Подключите автомобильный адаптер к разъ ёму mini-USB на устройстве
ва 13 (стр.3). Затем подключите адаптер к гнезду прикуривателя.
В целях безопасности пассажиров кабель питания от прикуривателя следует провести, как показано на рисунке далее.
4
O
K
M
REAR USB
2018.09.29 06:06:23
1080p
P
OK
REC
OK
MODE
ОСНОВНЫЕ ОПЕРАЦИИ В ПРОЦЕССЕ РАБОТЫ С УСТРОЙСТВОМ
Включение и выключение устройства
После подключения адаптера устройство включится и автоматически
начнёт запись. При этом прозвучит звуковой сигнал, а светодиодные
индикаторы 6 (стр.3) замигают красным и синим цветом.
После выключения зажигания автомобиля устройство автоматически
отключится.
Для ручного выключения устройства нажмите и удерживайте кнопку 10
(стр.3). Для включения достаточно обычного нажатия этой кнопки.
Переключение режимов
Остановите видеозапись с помощью кнопки REC/OK 7 . (стр. 3) Для
последовательного переключения режимов «Видеозапись» и «Воспроизведение» нажимайте кнопку MODE 8 (стр.3).
Сброс устройства
Если устройство перестало функционировать надлежащим образом, возникают зависания системы, нет отклика на нажатия кнопок и т. п., то необходимо выполнить перезагрузку. Для этого нажмите заостренным предметом кнопку RE 11 (стр.3).
РЕЖИМ ВИДЕОЗАПИСИ
5 8
4
1080p
Индикация на экране
1
Индикатор включенной видеозаписи /
текущего режима
2 Доступное время для видеозаписи; время
текущей сессии
3 Текущие дата и время
4 Текущая настройка разрешения видео
5 Индикатор включения режима парковки
6 Индикатор защиты файла от перезаписи
7 Индикатор отключения записи звука
2 3
1
00:01:55
2018.09.29 06:06:23
6
9
7
5
8 Индикатор питания; заряда аккумулятора
9 Индикатор включения датчика движения
Порядок записи файлов на карту памяти
Видеозапись ведется файлами заданной продолжительности (1 или 3
минуты) в циклическом порядке, т.е. при заполнении карты памяти новые
файлы записываются на место самых старых.
Обычные видеофайлы хранятся на карте памяти в каталоге Normal
(Обычные). Защищенные видеофайлы хранятся в отдельном каталоге Event
(События).
Поскольку запись с камер ведется одновременно в два потока, файлы подразделяются также еще на два каталога: F - видеозаписи с фронтальной
камеры, R - с задней камеры.
После выключения зажигания автомобиля устройство автоматически
завершит последнюю запись и отключится.
Примечания.
— Перед извлечением карты необходимо останавливать видеозапись,
иначе последний записываемый файл может быть поврежден.
— Поскольку объём карты из-за наличия двух камер заполняется в два
раза быстрее, то рекомендуется устанавливать карту памяти большего объёма.
— Для просмотра видеозаписей на ПК или ноутбуке используйте кард-
ридер (не входит в комплект).
Отключение записи звука
Остановите видеозапись с помощью кнопки REC/OK 7 и нажмите кнопку
/ 20 для отключения записи звука.
Установка защиты видеозаписи
Данная функция представляет собой защиту файла от перезаписи в циклическом режиме записи.
Во время включенной видеозаписи нажмите кнопку 9 (стр. 3) для
защиты текущего видеофайла. В верхней части экрана появится индикация в виде замка 11 (стр.5).
Функции установки/снятия защиты записанных файлов доступны в меню
настроек просмотра видеозаписей (см. ниже).
Кроме того, файлы автоматически записываются в каталог Event при срабатывании датчика удара, датчика движения или режима парковки.Для
этого настройте данные функции в меню настроек.
Примечание.
— Защищенные файлы можно удалить вручную, предварительно раз-
блокировав их, либо с помощью форматирования карты памяти.
Режим парковки
Данная функция работает в выключенном состоянии видеорегистратора.
Для этого ее необходимо предварительно включить в меню общих
настроек (стр. 8). Когда функция включена, в верхней части дисплея
отображается соответствущая индикация 5 (стр.5).
6
Когда автомобиль подвергнется удару или качанию, видеорегистратор
автоматически включится и начнет видеозапись. Запись будет автоматически защищена от стирания. Через 10 секунд после окончания воздействия на автомобиль устройство отключится.
Совет от производителя:
— При попадании в ДТП прочитайте вслух номер другого автомо-
биля: он может оказаться неразборчивым на видео, зато точно
будет услышан на аудиозаписи. Буквы номера рекомендуется зачитывать в виде имен: то есть «А123ВЕ999» следует произнести как
«Анна-один-два-три-Виктор-Елена-девять-девять-девять».
РЕЖИМ ПРОСМОТРА ВИДЕОЗАПИСЕЙ
Для перехода в режим просмотра видеозаписей нажмите кнопку MODE 8
(стр.3), предварительно остановив видеозапись.
С помощью кнопок 18 и
20 (стр. 3) выберите вкладку со стандарт-
/
ными (Обычные), либо с защищенными (События) видеофайлами. Нажимая
кнопку 9 , переключайте записи с фронтальной (Ф) и задней (З) камер.
После выбора вкладки и камеры нажмите кнопку REC/OK 7 (стр. 3) для
перехода в меню выбора видеозаписи. Кнопками и / выберите файл,
затем нажмите кнопку REC/OK для запуска его воспроизведения.
НАСТРОЙКИ
Находясь в режиме видеозаписи или просмотра файлов, нажмите кнопку 19 (стр. 3) для
перехода в меню настроек текущего режима.
Если включена видеозапись, требуется предварительно ее отключить. С помощью кнопок 18
и
20 (стр. 3) перемещайтесь вниз/вверх
/
по пунктам меню. Нажимайте кнопку REC/OK 7
Общие настройки
Разрешени е видео
Цикл записи
Язык
En
Выключение эк рана
Звуковые сигна лы
1\ 3 C2 1.7 20 .18 .09 . 20
(стр. 3), находясь на том пункте меню, настройку которого хотите
изменить. С помощью кнопки или выберите необходимый пункт
настройки, затем нажмите кнопку REC/OK для подтверждения выбора.
Общие настройки
Разрешение видео
Большее значение разрешения увеличивает детализацию изображения
и требует больше места на карте памяти.
Цикл записи
Данная настройка устанавливает продолжительность одного файла при
циклической записи на microSD-карту.
Я
зык
Выбор языка экранного меню устройства.
7
Выключение экрана
При значении «Выкл» экран постоянно работает, при других значениях
экран автоматически отключается через заданное время после последнего действия.
Звуковые сигналы
Включение/выключение звука при нажатии кнопок на устройстве.
Громкость
Установка уровня громкости динамика устройства.
Датчик движения
Если опция включена, то при возникновении движения в кадре передней камеры автоматически включается видеозапись на 10 секунд.
Режим парковки
Когда автомобиль подвергнется удару или качанию, устройство автоматически включится и произведет защищенную видеозапись в течение 10
секунд (подробное описание режима см. на стр.6).
Датчик удара (ускорения)
Данная опция предназначена для включения датчика удара и установки
его чувствительности, которая влияет на срабатывание автоматического
включения защиты видеозаписи. Датчик срабатывает при внезапном
столкновении, вращении, резком ускорении или торможении автомобиля.
Всего доступно 3 установки степени чувствительности датчика.
Дата и время
С помощью данной настройки можно установить текущие дату и время,
а также включить или выключить их в нижней части экрана. Для установки даты и времени необходимо зайти в соответствующий пункт меню
и с помощью кнопки REC/OK перемещать курсор для выбора единицы
времени, а кнопками и изменять значение.
Форматирование
Данная опция позволяет отформатировать карту памяти microSD. Выберите строку «Да» для форматирования.
ВНИМАНИЕ!
— После форматирования карты все файлы, в том числе защищенные
видеозаписи, будут удалены.
Сброс настроек
Данная опция позволяет сбросить все произведённые настройки устройства и вернуть заводские. Для этого выберите значение «Да».
8
Настройки режима просмотра видеозаписей
Удаление
При необходимости удаления одного файла или всех файлов в текущем каталоге, выберите опцию «Удалить один файл» или «Удалить
все файлы». После выбора опции удаления одного файла необходимо с помощью кнопки или выбрать необходимый файл, затем
нажмите кнопку
Примечание.
— Заблокированные файлы (с индикацией замка на миниатюре) можно
удалить только с помощью ПК или форматирования карты. С помощью
устройства их также можно удалить, предварительно сняв блокировку
(см. ниже).
Блокировка (защита файлов)
С помощью данной опции можно включить или выключить блокировку
у выбранного файла или всех файлов, находящихся в текущем каталоге.
Заблокированные файлы могут быть удалены только с помощью ПК или
форматирования карты.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные
Процессор ............................................................. MSC8328P
Матрица камер (фронт. + задняя) .................... Sony IMX323
Макс. угол обзора фронт. камеры ....................... 135˚ (по диагонали)
Макс. угол обзора задней камеры ...................... 80˚ (по диагонали)
Динамик ................................................................ встроенный
Микрофон ............................................................. встроенный
Датчик удара/ускорения (G-сенсор) ................ встроенный
Тип аккумулятора ................................................ литий-ионный
Емкость аккумулятора ........................................ 200 мА/ч
Напряжение питания ......................................... 5 В (1 А макс.)
Потребление ........................................................ 5 Вт
Габариты (ШВГ) ............................................. 885534 мм
Диапазон рабочих температур ........................ -10…+60 °С
Диапазон температур хранения ...................... -20…+70 °С
Допустимая влажность при работе ................ 10-80 %
REC/OK для подтверждения выбора
Экран
Тип .......................................................................... TFT LCD
Диагональ ............................................................. 3″ (76 мм)
Разрешение .......................................................... 320180
Подключение внешних устройств и карт памяти
Слот для подключения карт памяти ............... microSD (8-256 ГБ, класс 10)
Разъем для подключения питания .................. mini-USB
Разъем для подключения задней камеры ..... micro-USB
9
Форматы файлов
Видеозапись ......................................................... MOV (AVC кодек)
Длительность записи ......................................... 1 или 3 минуты
Разрешение видео
Full HD .................................................................... 1920x1080, 30 к/с
Super HD ................................................................ 2304x1296, 24 к/с
Разрешение видео задней камеры
HD ........................................................................... 1280x720, 25 к/с
Примечание. Технические характеристики, комплектация и внешний вид
устройства могут быть изменены производителем без предварительного
уведомления.
ТЕХНИЧЕСКИЕ ДОПУСКИ НА ВОЗМОЖНЫЕ ДЕФЕКТЫ
ИЗОБРАЖЕНИЯ
Жидкокристаллическая панель состоит из множества точек, называемых
пикселями. Пиксель состоит из трех субпикселей основных цветов – красного, зеленого и синего, расположенных по горизонтали. Появление
на ЖК-панели небольшого количества дефектных пикселей (постоянно
светящихся одним цветом) объясняется огромным общим количеством
пикселей и сложностью технологического процесса. Минимизация
подобных дефектов достигается тщательным контролем качества производства ЖК-панелей, регламентированного требованиями стандарта ISO
13406-2.
ЖК-панель устройства условно разделяется на
2 зоны, «А» и «Б», как показано на рисунке, и
подлежит бесплатной замене в течение гарантийного срока, если число пикселей, постоянно
светящихся одним цветом, превышает любое
число пикселей, указанное в таблице.
Цвет пикселя Зона «А» Зона «Б»
Белый 00
Черный 36
Цвет субпикселя
Синий 36
Красный 36
Зеленый 36
Всего 36
10
ЭКСПЛУАТАЦИЯ УСТРОЙСТВА, НЕИСПРАВНОСТИ И ИХ
УСТРАНЕНИЕ
В этой главе приведены рекомендации по решению возможных проблем, возникающих во время эксплуатации устройства.
Примечание.
— Если возникшую проблему невозможно устранить, руководствуясь
приведенными ниже рекомендациями, обратитесь в сертифицированный сервисный центр.
Неисправность Причина Устранение
Низкое качество
изображения
На карте памяти
microSD отсутствуют файлы
с поездками;
устройство издает
звуковые сигналы;
появляется
сообщение «Карта
неисправна»
На дисплее появляется надпись
«Карта заполнена»
Устройство не
снимает видео,
либо внезапная
остановка
видеозаписи
Устройство не
реагирует на
команды
При подключении
к ПК, устройство
не опознается
компьютером
Загрязнен
объектив камеры
Загрязнено ветровое
стекло автомобиля
Карта памяти
неисправна
Неподходящий формат карты памяти
Недостаточно свободного места на карте
microSD
Карта памяти ниже
10-го класса
Сбой системы
устройства
Для данной модели
устройства не предусмотрена синхронизация
с ПК
Протрите объектив видеокамеры
мягкой безворсовой тканью или
специальным карандашом для
чистки объективов
Очистите ветровое стекло
автомобиля
Используйте исправную карту
памяти
Отформатируйте карту памяти
в настройках устройства
(стр.8)
Поменяйте в настройках разрешение видео, значение интервала
записи или отформатируйте карту
памяти
Используйте карту памяти 10класса или выше
Нажмите кнопку перезагрузки на
устройств
Для проверки и чистки карты
памяти используйте ПК с кардридером либо само устройство
е RE
11
(стр.3)
го
11
ХРАНЕНИЕ, ТРАНСПОРТИРОВАНИЕ, РЕСУРС, УТИЛИЗАЦИЯ
Устройство рекомендуется хранить в складских или домашних условиях и
при необходимости транспортировать в крытых транспортных средствах
любого вида в упакованном виде при температуре от -20 °С до +70 °С.
Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать возможность
механических повреждений.
Срок службы устройства — 2 года. Устройство
материалов и безопасно при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).
РАСШИФРОВКА ДАТЫ ВЫПУСКА УСТРОЙСТВА, УКАЗАННОЙ
не содержит вредных
В СЕРИЙНОМ НОМЕРЕ
12-значный серийный номер устройства указывается под штрих-кодом на
упаковке, а также на стикере, который клеится на корпус изделия.
Для того, чтобы узнать информацию о дате выпуска устройства, достаточно расшифровать 5-й и 6-й знак из 12-значного серийного номера.
Пример расшифровки приведён ниже.
1AAA8A000001
А – месяц выпуска (A – январь, B – февраль, C – март,
D – апрель, E – май, F – июнь, G – июль, H – август,
I – сентябрь, J – октябрь, K – ноябрь, L – декабрь)
8 – год выпуска (8 – 2018, 9 – 2019 и т. д.)
Данное устройство выпущено в январе 2018 года.
Техподдержка: 8 800 333 03 23
Веб-сайт: prology.ru
Двухканальный видеорегистратор Prology VX-D450
Произведено в Китае
Изготовитель и импортёр: АО «Фирма «ММС»
127220, г. Москва, Писцовая, д. 1А
Loading...
