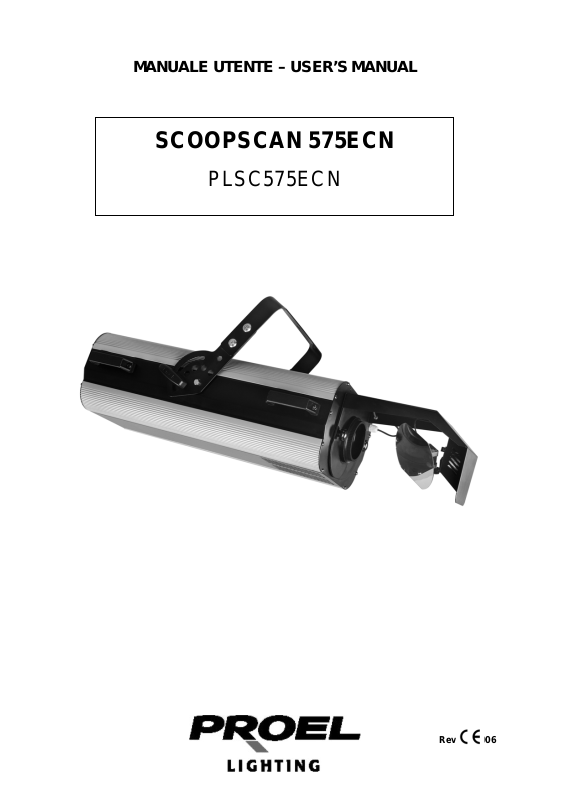

MANUALE UTENTE – USER’S MANUAL

SCOOPSCAN 575ECN

PLSC575ECN

Rev. 09/2006

INDICE

DESCRIZIONE........................................................................................................... 3

SPECIFICHE TECNICHE........................................................................................... 3

ISTRUZIONI DI SICUREZZA...................................................................................... 4

ACCESSORI COMPRESI NELL’IMBALLO ................................................................ 4

ISTRUZIONI PER L’INSTALLAZIONE........................................................................ 4

ISTRUZIONI OPERATIVE.......................................................................................... 5

CANALI....................................................................................................................... 7

DESCRIPTION........................................................................................................... 8

TECHNICAL SPECIFICATION................................................................................... 8

SAFETY INSTRUCTIONS.......................................................................................... 9

ACCESSORIES SHIPPED TOGETHER WITH THE MACHINE................................. 9

INSTALLATION INSTRUCTIONS .............................................................................. 9

OPERATION INSTRUCTIONS................................................................................. 10

CONTROL CHANNELS............................................................................................ 12

DESCRIZIONE

Grazie per aver scelto lo scanner PLSC575ECN Scoopscan Proel. Per salvaguardare la Vostra sicurezza ed utilizzare l’apparecchio nella maniera più corretta, leggere attentamente questo manuale ed osservare scrupolosamente le indicazioni riportate. Questo apparecchio adotta elevati standard costruttivi e un efficiente sistema ottico che genera un fascio di luce molto preciso e luminoso. Questo apparecchio è particolarmente adatto per l’uso in teatri, spettacoli, show ed eventi speciali. Dotato di funzione strobo, prisma, effetto wash, 5 gobo rotanti e di 7 colori + bianco, è comandabile dal sistema standard DMX 512.

SPECIFICHE TECNICHE

• Alimentazione: AC 230V / 50Hz (AC 120V / 60Hz USA)

• Lampada: OSRAM HMI 575GS

• Resistenza di isolamento: > 2MΩ

• Numero di canali: 8 canali DMX

• Segnale di controllo: DMX 512

• Temperatura colore: 3200K – 6000K

• Effetto Colore : 4 colori + bianco.

• Gobo: 5 gobo rotanti + bianco

• Strobo: regolabile da 1 a 7 flash al secondo

• Angoli di scansione: 150° Pan – 110° Tilt

• Angolo fascio: 15°

• Dimensioni (mm): 960×400×230

• Peso (kg): 31

ISTRUZIONI DI SICUREZZA

130

High Temperature LampAvoid Current-Passing

• Interpellare un servizio di assistenza qualificato per effettuare la manutenzione sull’apparecchio

• Assicurarsi che l’apparecchio non sia collegato all’alimentazione prima di installare la lampada o movimentare lo stesso

• Non utilizzare tensione di alimentazione o tipo di lampada diversi da quelli indicati

• Durante l’utilizzo del faro, si potrebbero generare elevate temperature . Non porre vicino l’apparecchio oggetti infiammabili o esplosivi, non toccare la testa del faro direttamente con le mani

• Assicurarsi che la distanza del faro da tutti gli altri oggetti sia almeno di mt. 1

• Non guardare direttamente la lampada, ciò potrebbe provocare danni agli occhi.

ACCESSORI COMPRESI NELL’IMBALLO

• Proiettore (pz.1)

• Cavo XLR (pz.1)

• Manuale di istruzioni (pz.1)

• Staffa per ancoraggio (pz.1)

ISTRUZIONI PER L’INSTALLAZIONE

Questo prodotto è adatto per uso interno, la massima temperatura dell’ambiente all’interno del quale deve operare deve essere inferiore a 35°C. Le persone addette all’installazione, al funzionamento ed alla manutenzione del prodotto, devono avere familiarità con le caratteristiche degli apparecchi per illuminazione, prima che essi possano intraprendere le varie operazioni sull’apparecchio stesso. La maggior parte dei danni derivano da azioni non corrette, derivanti dalla non familiarità con le caratteristiche dei proiettori. Prima di utilizzare per la prima volta il prodotto, aprire l’imballo per accertarsi che

non ci siano danni provocati durante il trasporto. Prima di sostituire la lampada, assicurarsi che l’apparecchio sia scollegato dalla rete e che la lampada si sia raffreddata (la temperatura della stessa può raggiungere i 200°C). Svitare le griglie di protezione della lampada. Aprire il coperchio dell’alloggiamento e sostituire la lampada. Prestare attenzione a non toccare la superficie della nuova lampada. Installare l’apparecchio in una zona aerata. Assicurarsi che le ventole funzionino correttamente e che le griglie di aerazione siano libere. Lo Scoopscan 575ECN utilizza un fusibile di sicurezza 5A / 250V. Utilizzare un fusibile con le stesse caratteristiche.

ISTRUZIONI OPERATIVE

Lo Scoopscan 575ECN adotta il protocollo internazionale DMX-512 standard. Per installazioni dove il cavo di segnale deve percorrere lunghe distanze o dove vi sono disturbi elettrici, per esempio in discoteca, è consigliato l’uso di una terminazione DMX. Il terminatore DMX è semplicemente un connettore XLR con collegato ad esso una resistenza da 120Ω (Ohm) tra i piedini dei segnali + e -. E’ possibile controllare diversi fari tramite una centralina di controllo, seguendo le indicazioni riguardanti il settaggio dei canali, riportate in appendice 2.

Lo Scoopscan 575ECN dispone di un gruppo di switch di cui gli ultimi 3 sono funzionali in quanto servono a regolare la velocità di regolazione dei gobo e ad invertire il verso dei movimenti PAN e TILT. Utilizzare un cavo XLR-XLR, per connettere l’uscita DMX della consolle all’ingresso DMX del primo proiettore. Connettere l’uscita DMX del primo proiettore all’ingresso del secondo e così via fino a che tutti gli apparecchi risultano connessi.

Lo Scoopscan 575ECN utilizza una connessione DMX a 3 poli. Se la centralina di

controllo utilizza connettori a 5 poli, sarà necessario un cavo adattatore 5/3 poli, come indicato nell’appendice 1 La lampada raggiunge il suo pieno regime dopo 5-10 minuti dall’accensione. Per questo, una volta che si è spento il proiettore, è opportuno aspettare almeno 10 minuti prima di poterlo riaccendere. All’accensione l’apparecchio effettuerà un reset, dopo il quale sarà operativo. Non scuotere l’apparecchio quando è in funzione.

APPENDICE 1: Cavo adattatore XLR 5 poli – 3 poli

3 poli (maschio) PIN1: GND PIN2: Segnale + PIN3: Segnale -

3 poli (femmina) PIN1: GND PIN2: Segnale + PIN3: Segnale -

3 poli (maschio) PIN1: GND PIN2: Segnale + PIN3: Segnale -

5 poli (maschio) PIN1: GND PIN2: Segnale + PIN3: Segnale – PIN4: ---PIN5: ----

5 poli (femmina) PIN1: GND PIN2: Segnale + PIN3: Segnale – PIN4: ---PIN5: ----

3 poli (femmina) PIN1: GND PIN2: Segnale + PIN3: Segnale -

CANALI

Lo Scoopscan 575ECN dispone di 8 canali DMX come segue:

CANALE Valore DMX Descrizione controllo

STROBO 0 – 137 Strobo

DIMMER 138 - 255 Dimmer lineare

2 GOBO 0 - 255 Selezione tra 5 gobo

COLOR 0 - 137 Selezione tra 4 colori + bianco

RAINBOW 138 - 255 Sc o r r i m e n t o d a len t o a v e l o c e d i t u t t i i c o l o r i

ROTAZIONE

6 VELOCITÀ 0 - 255 Velocità di regolazione movimento asse X e Y

7 PAN 0-255 Da 0° a 150°

8 TILT 0-255 Da 0° a 110°

GOBO

PRISMA 0 - 127 Selezione effetto prisma;

FILTRO

TEMPERATURA

0 - 255

128-255 Selezione effetto lampada alogena/ a scarica

APPENDICE 2: Settaggio canali DMX

N°

Canale DMX

proiettore

1 1 1

Rotazione gobo con regolazione della velocità e

del verso di rotazione

Switch ON

start

2 9 1-4 3 17 1-5 4 25 1-4-5 5 33 1-6 6 41 1-4-6 7 49 1-5-6 8 57 1-4-5-6

DESCRIPTION

Thank you for selecting Proel Scoopscan 575ECN. In order to ensure your safety and use the light properly, please read this menu carefully and observe the rules strictly. This Scoopscan 575ECN adopts an advanced processing and an efficiency optical system to generate high precision and very bright beam. This unit is a good choice for TV station, theatre, disco and show room.

TECHNICAL SPECIFICATION

- Rated Voltage: AC 230V / 50Hz (AC 120V / 60Hz USA)

- Lamp: OSRAM HMI 575GS

- Insulation resistance: > 2MΩ

- Number of channels: 8

- Control signal: DMX 512

- Color temperature: 3200K, 6000K

- Colour effect: 4 colors + white

- Gobo effects: 5 rotating gobos + white

- Strobe flash: 1-7 flash/second

- Angle of beam: 15°

- Dimmer: linear 0-100%

- Scanning angle: 150° Pan – 110° Tilt

- Dimensions: 960 x 400 x 230

- Net weight (Kg): 31

SAFETY INSTRUCTIONS

130

High Temperature LampAvoid Current-Passing

• Inquiry a qualified maintainer before you maintain the product.

• Make sure the light power off before you install the lamp or move the equipment.

• Don’t use the different power voltage or different kinds of lamp.

• During use this light, it may generate high temperature to cause danger. Please

don’t put any inflammable or explosive material near the equipment, don’t touch the light directly by hand.

• Make sure the distance of the equipment and is over 1 meter

• Don’t look at the lamp directly to avoid eyes injury

ACCESSORIES SHIPPED TOGETHER WITH THE MACHINE

• Scoopscan 575ECN (1 pc)

• XLR cable (1 pc)

• User manual (1 pc)

• Fasten knob, washer for fly ring 2 set

INSTALLATION INSTRUCTIONS

• This product is fit to be used indoors, its ambient operating temperature lower than 35°C.

• People assigned to install, operate and maintain the product must familiarize themselves with the performance of the light fixture before they begin the operations. Most damages result from incorrect operations arising out of unfamiliarity with the performance of the product.

• Before the product begins to be used for the first time, please open the package to check if there are any damages caused during transportation

• Before replace the lamp, please make sure the power have been cut off, and wait until the light cool down (the temperature of the lamp can reach 200°C or more).

• Unscrew the four lamp’s protection grids

• Open the lamp lid , and replace the lamp . Be care not to touch the surface of

the new lamp.

• Close the lid.

• Install the light fixture in a place that is well ventilated. Pay attention to checking

if the fan and fan net are smooth.

• The Scoopscan 575ECN uses the 5A / 250V safety fuse. Please use a fuse with the same specification.

OPERATION INSTRUCTIONS

Scoopscan 575ECN adopts international standard DMX-512 signal, multiple lights can be controlled by the controller due to use the channel setting (the details are listed in Appendix 2). For all installation, having long signal cables or in the presence of electrical noise, for example a discotheque, it is recommended practice to use a DMX terminator: this assist in preventing corruption of the digital control signal by external noise. The DMX terminator is simply an XLR connector with a 120Ω (Ohm) resistor connected across pins of + and – signals.

The Scoopscan 575ECN uses core XLR outlet (plug). A transfer line from 5 core to 3 core will be needed if the controller you use is 5 core outlet (plug). (Please refer to Appendix 1). The lamp reaches its full power after 5 - 10 minutes since you powered on the unit. For this reason, once you switched off the lamp, you must wait at least 10 minutes before switching on the lamp one more time. When power is on, the equipment will undertake self-examination, and can undertake operation after the self-examination is finished. Please don’t shake the equipment when it is in operation.

APPENDIX 1: The transformation between 3 core and 5 core XLR plug

3 pin (male) PIN1: GND PIN2: Signal + PIN3: Signal -

3 pin (female) PIN1: GND PIN2: Signal + PIN3: Signal -

3 pin (male) PIN1: GND PIN2: Signal + PIN3: Signal -

5 pin (male) PIN1: GND PIN2: Signal + PIN3: Signal – PIN4: ---PIN5: ----

5 pin (female) PIN1: GND PIN2: Signal + PIN3: Signal – PIN4: ---PIN5: ----

3 pin (female) PIN1: GND PIN2: Si

nal +

CONTROL CHANNELS

The Scoopscan 575ECN uses international standard DMX512 signal. There are 8 control channels and the detailed information of control is as follow:

CHANNEL DMX Value Control description

STROBO 0 – 137 Strobo

DIMMER 128 - 255 Dimmer lineare

2 GOBO 0 - 255 Setting between 5 gobos

COLOR 0 – 137 Setting between 4 colors + white

RAINBOW 138 - 255 Color scr o l ling from sl o w t o fa s t ; ra inbow effect

4 GOBO 0 - 255 Rotating gobos and speed adjustment

PRISMA 0 – 127 S e t t i n g p r i s m ; c o l o r t e m p e r a t u r e s e t t i n g

TEMPERATURE

FILTER

6 VELOCITÀ 0 - 255 Speed adjustment for X and Y axis

7 PAN 0-255 0° - 150°

8 TILT 0-255 0° - 110°

128 - 255 Se t t i n g h a l og e n l a m p / di s c h a r g e l am p e f f e c t

APPENDIX 2: DMX-512 channel settings

Projector

number

DMX starting

channel

1 1 1 2 9 1-4 3 17 1-5

Switch ON

4 25 1-4-5 5 33 1-6 6 41 1-4-6 7 49 1-5-6 8 57 1-4-5-6
