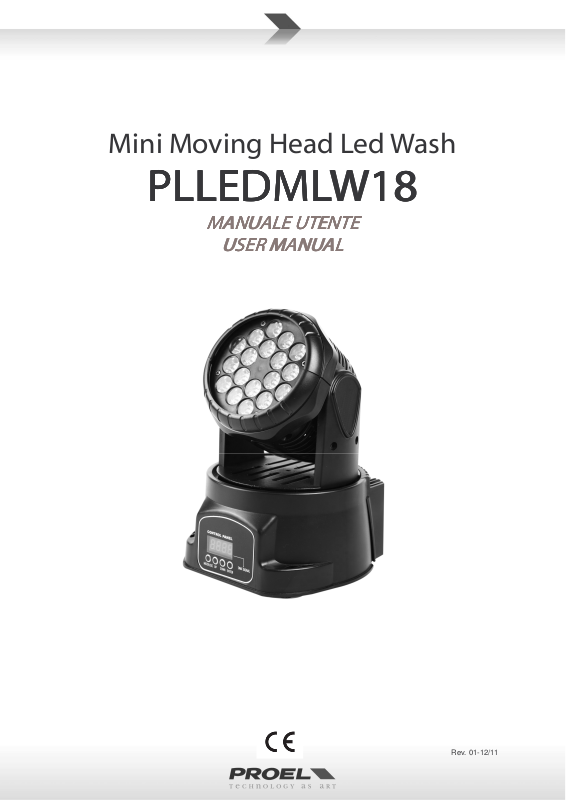

Proel PLLEDMLW18 USER’S MANUAL

Rev. 01-12/11

Indice

1.	Introduzione		4
	1.1	Contenuto della confezione	4
	1.2 Istruzioni per l’apertura dell’imballo		4
	1.3 Alimentazione		4
	1.4	Istruzioni di sicurezza	4
2.	Introduzione		5
	2.1	Caratteristiche	5
	2.2 Canali DMX		5
3.	Setup		6
	3.1	Sostituzione fusibile	6
	3.2 Collegamento di più apparecchi		6
	3.3 Conversione tra un connettore 3 poli e 5 poli		6

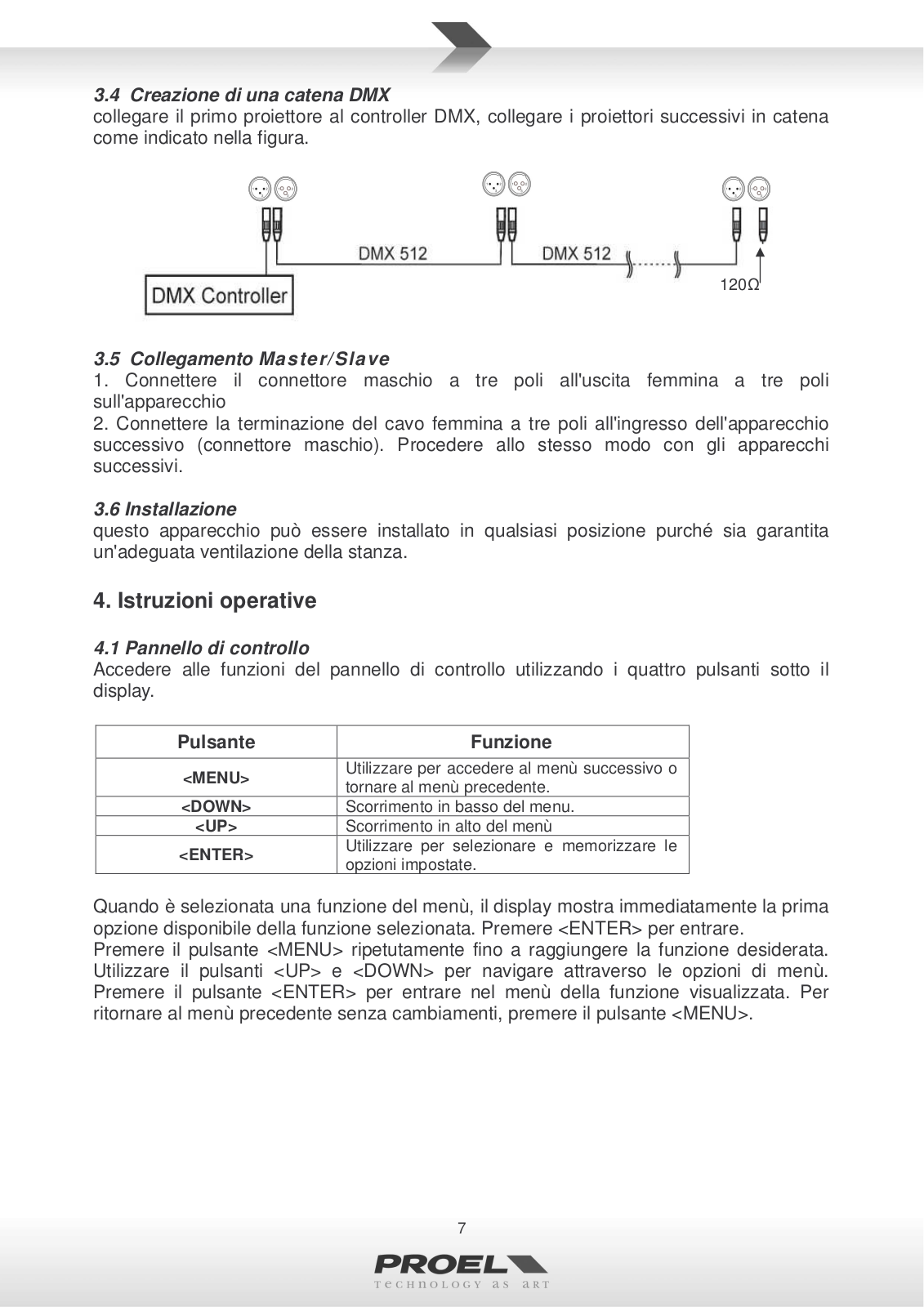

	3.4	Creazione di una catena DMX	7
	3.5 Collegamento Master / Slave		7
	3.6 Installazione		7
4.	Istruzioni operative		7
	4.1	Pannello di controllo	7

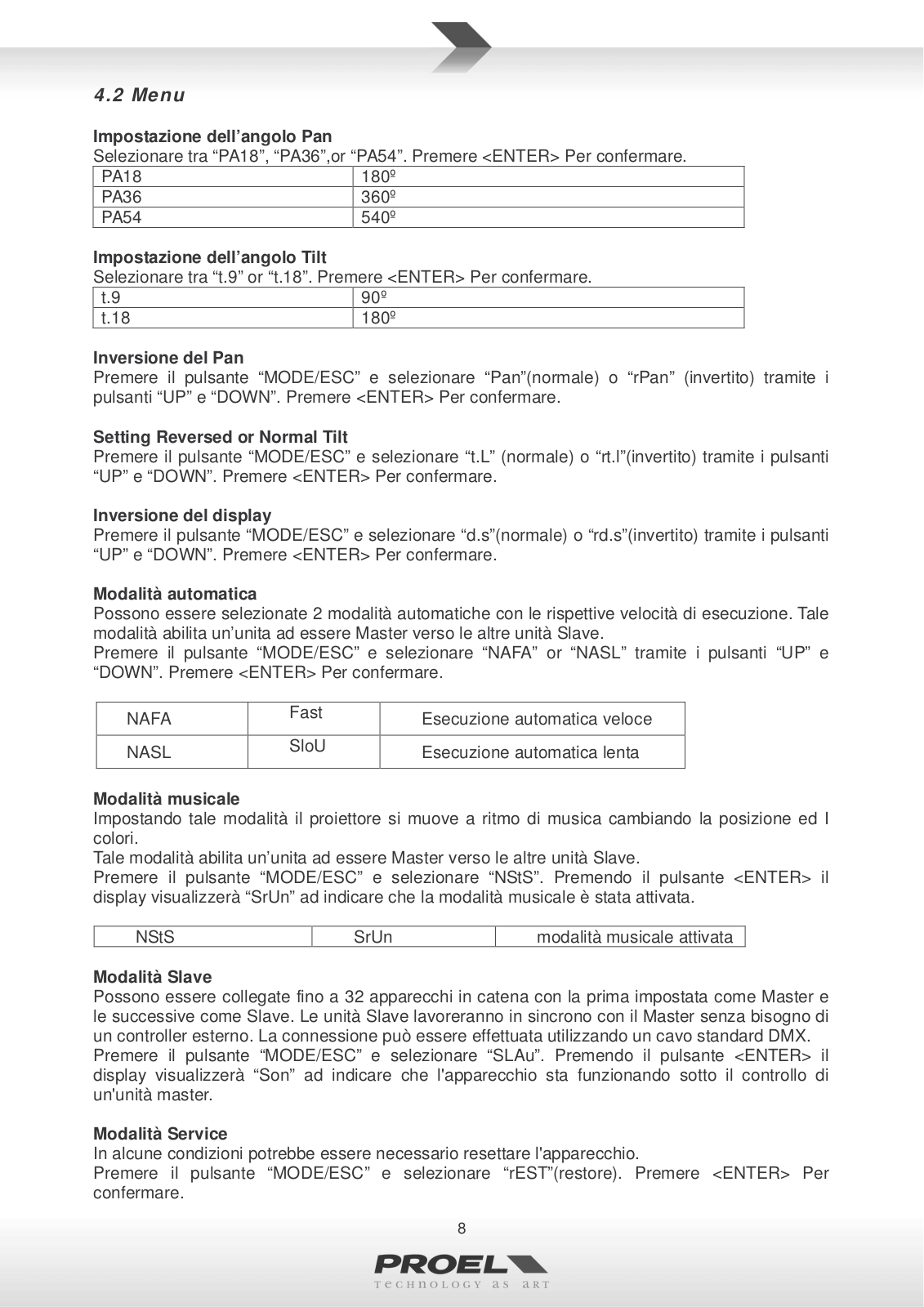

	4.2 Menu		8

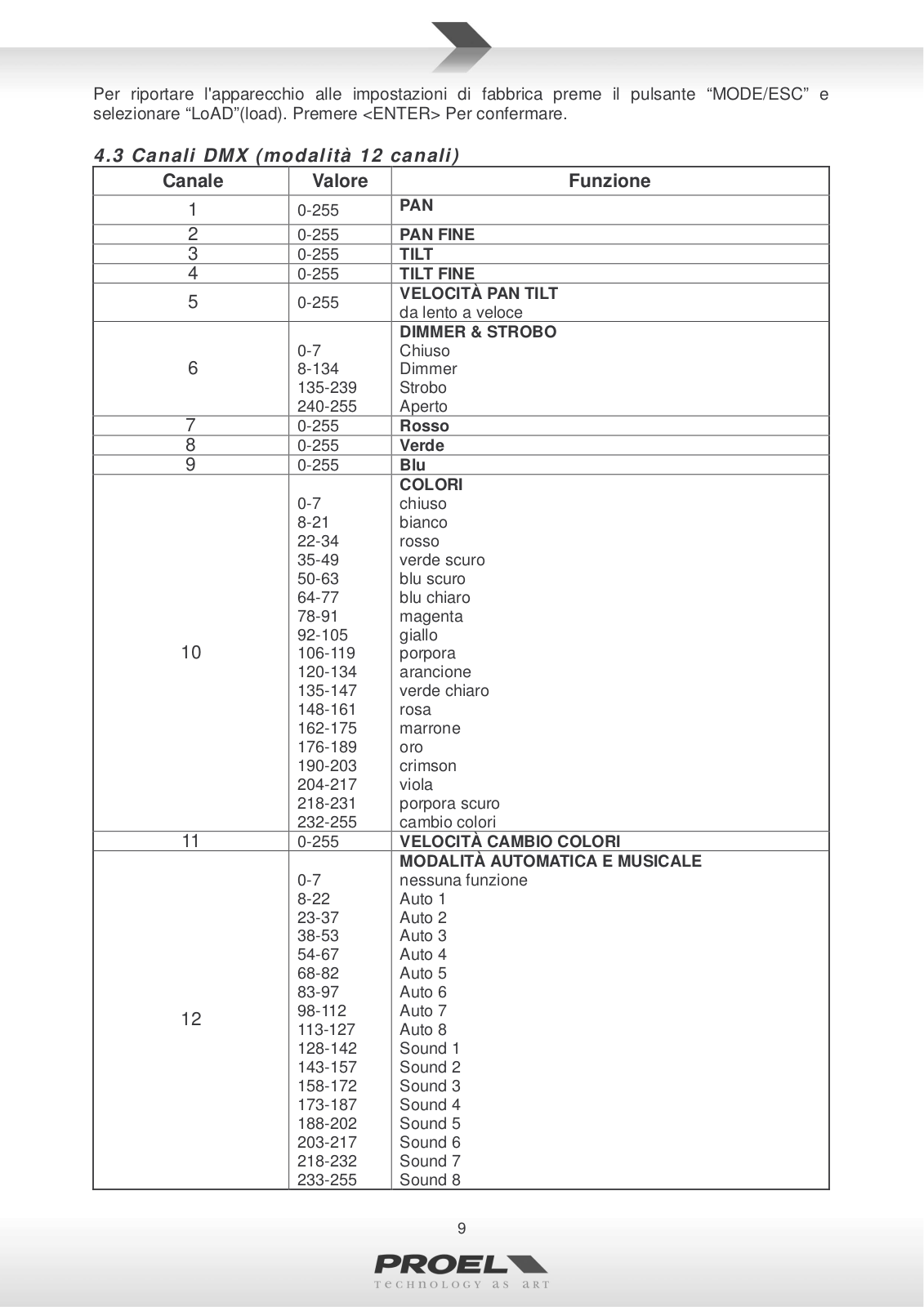

	4.3	Canali DMX (modalità 12 canali)	9

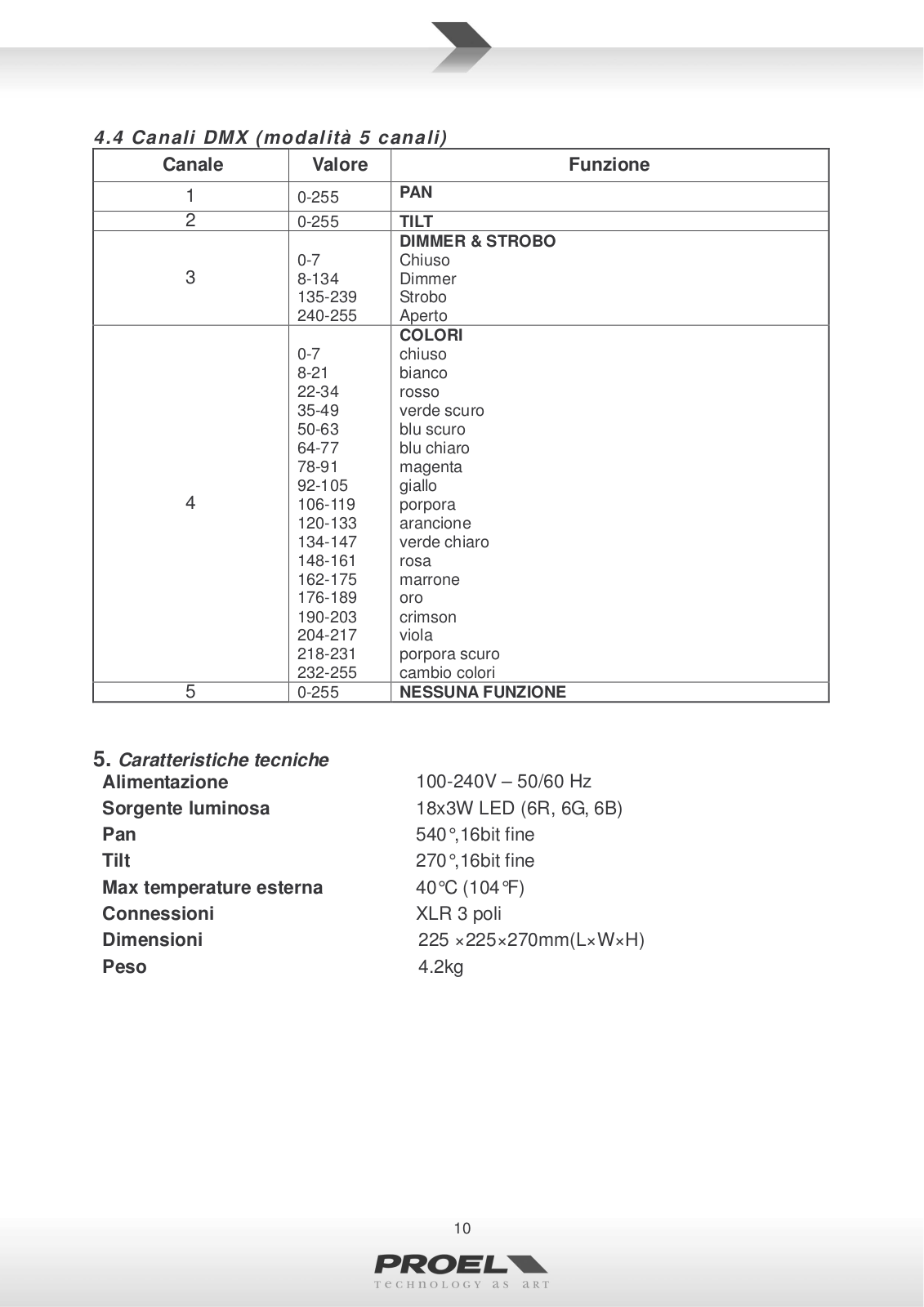

	4.4 Canali DMX(modalità 5 canali)		10
5.	Caratteristiche tecniche		10

2

Table of contents

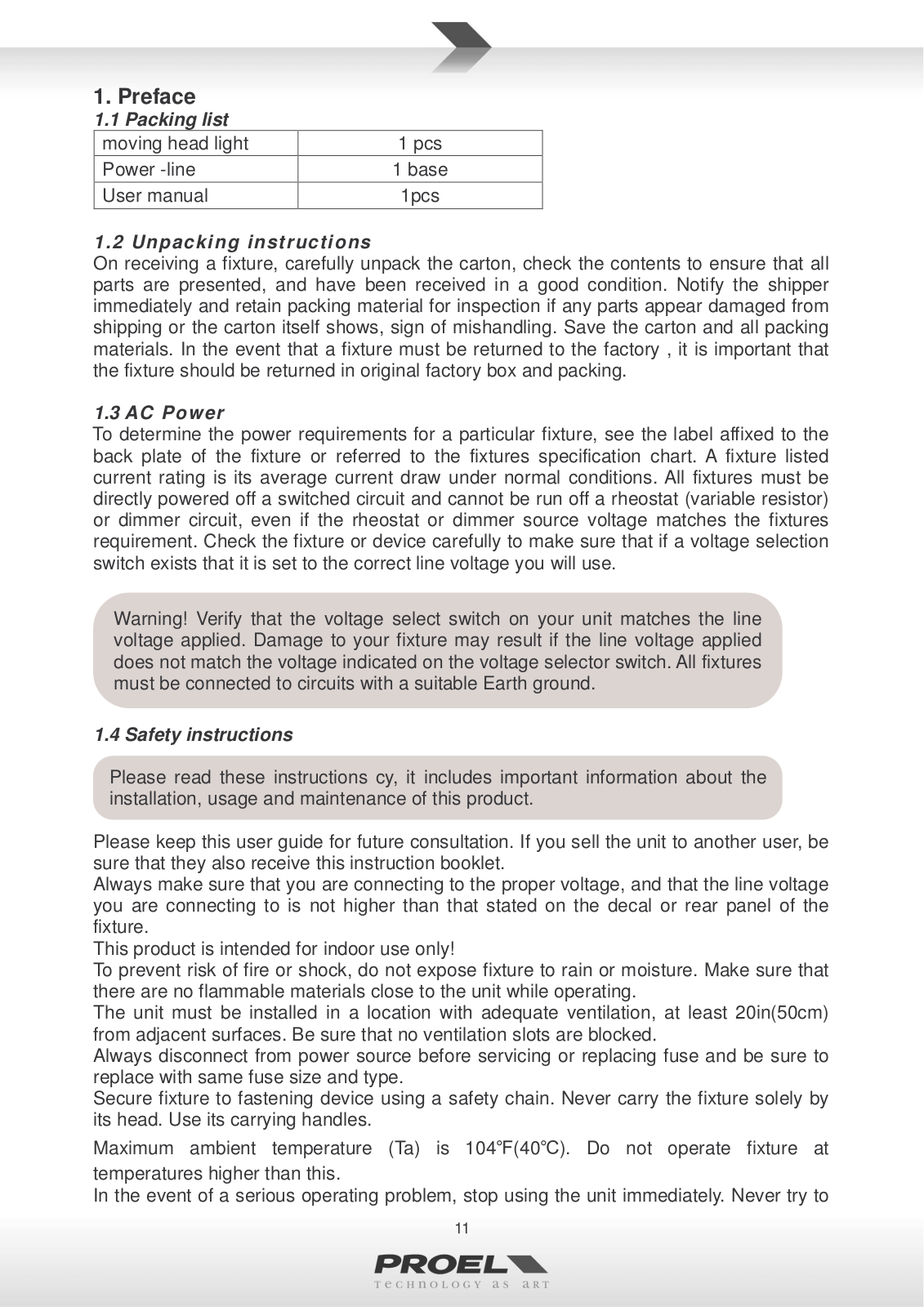

1.	Preface			11
	1.1		Packing list	11
	1	.2 Unpacking instructions		11
	1.3 AC Power			11
	1.4		Safety instructions	11

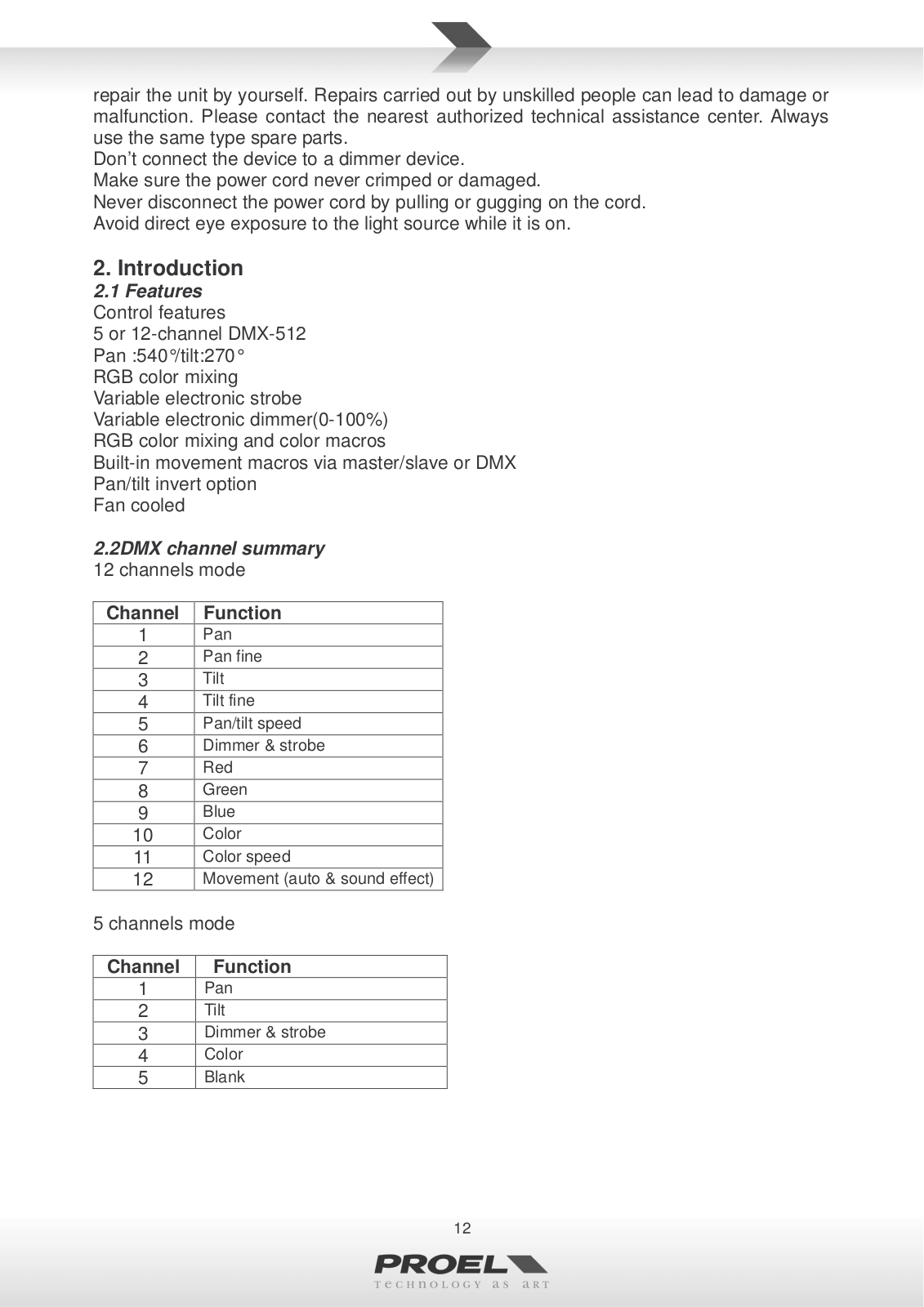

2.	Introduction			12
	2.1		Features	12
	2	.2DMX channels		12
3.	Setup			13
	3.1		Fuse replacement	13
	3	.2 Fixture linking		13
	3	.3 3-Pin to 5-Pin conversion chart		13

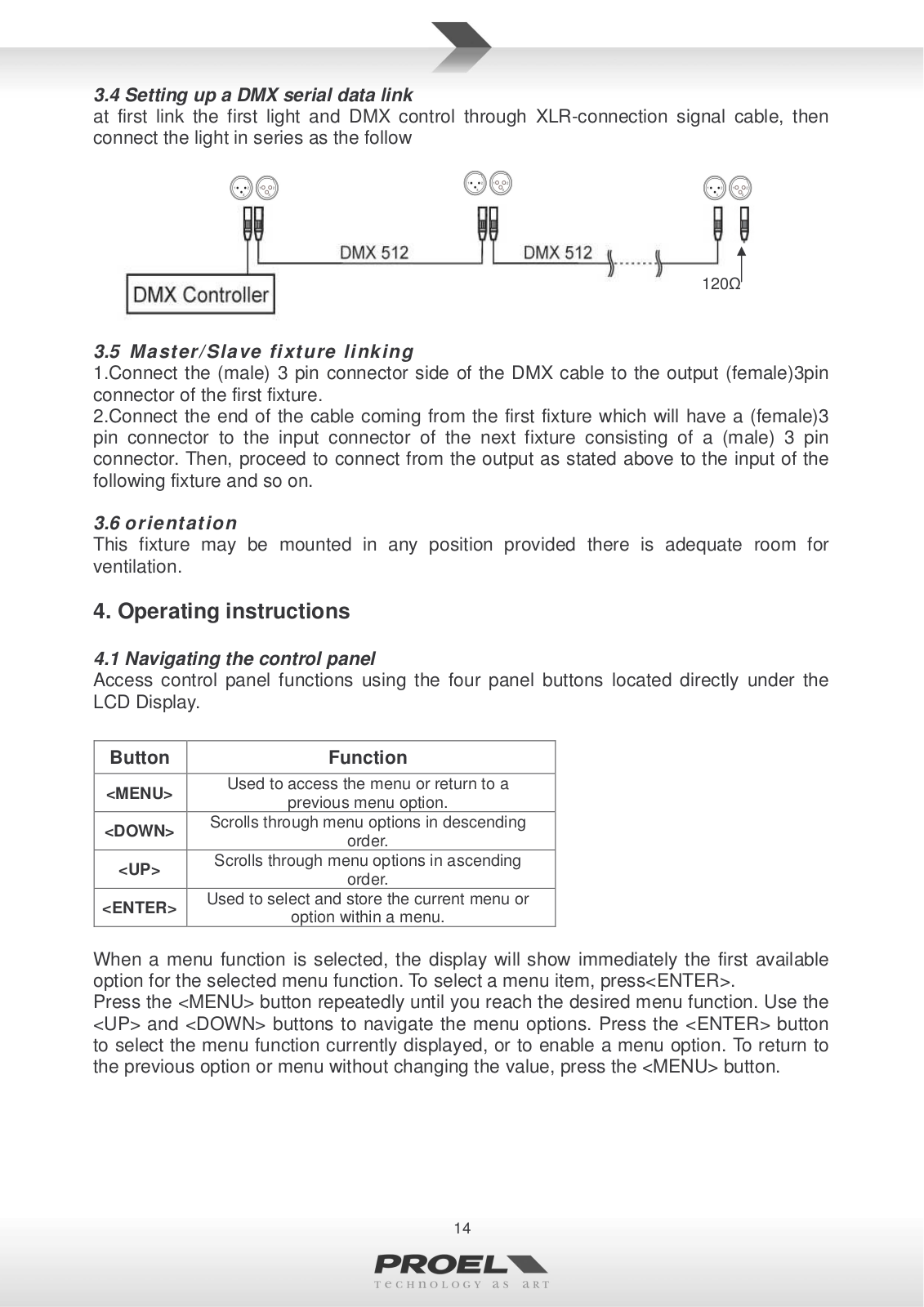

	3.4		Setting up a DMX serial data link	14
	3.5		Master/Slave fixture linking	14
	3.6 Mounting			14
4.	Operating instructions			14
	4.1		Navigating the control panel	14

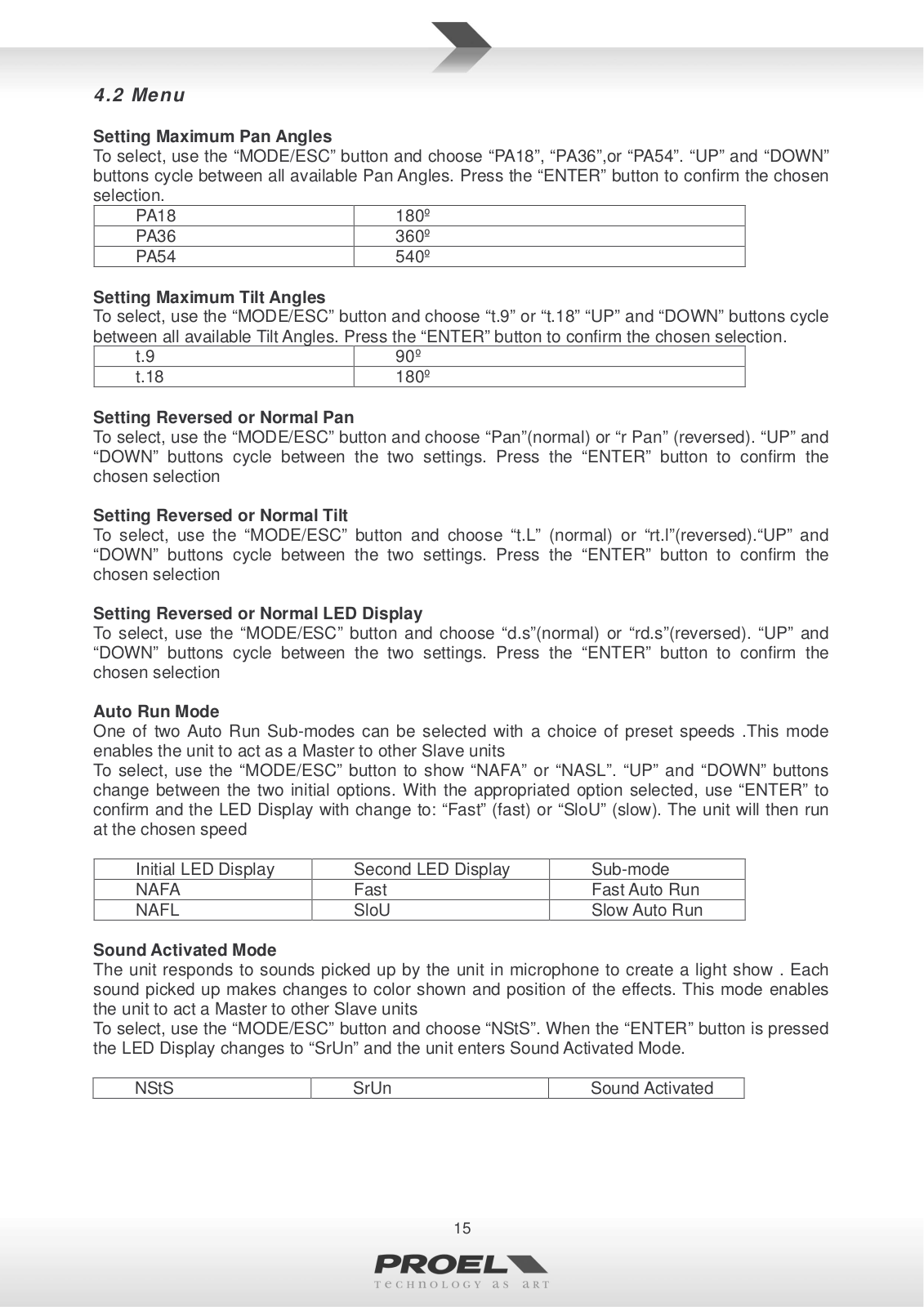

	4.2 Menu map			15

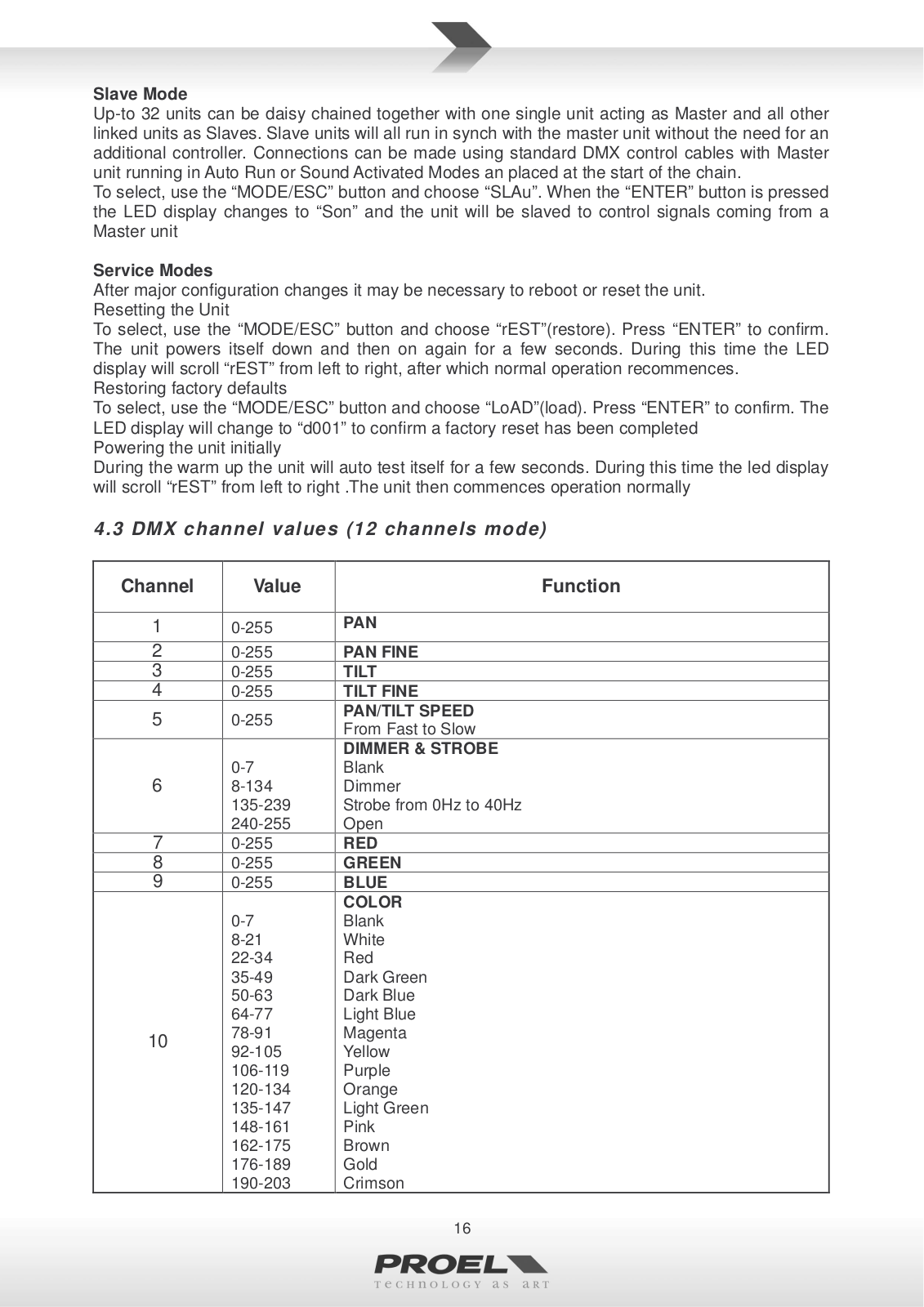

	4	.3 DMX channel values (12 channels mode)		16

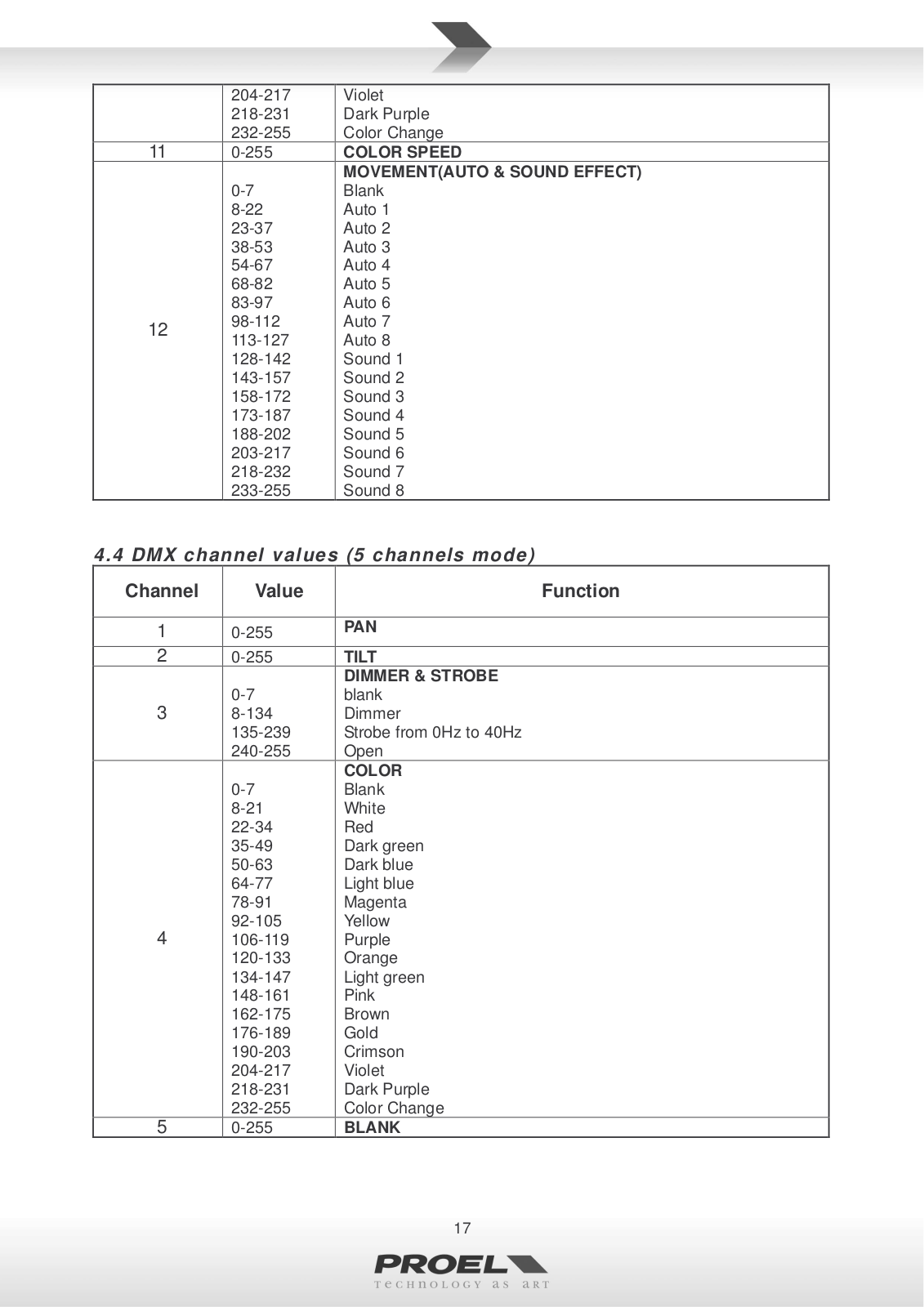

	4	.4 DMX channel values (5 channels mode)		17

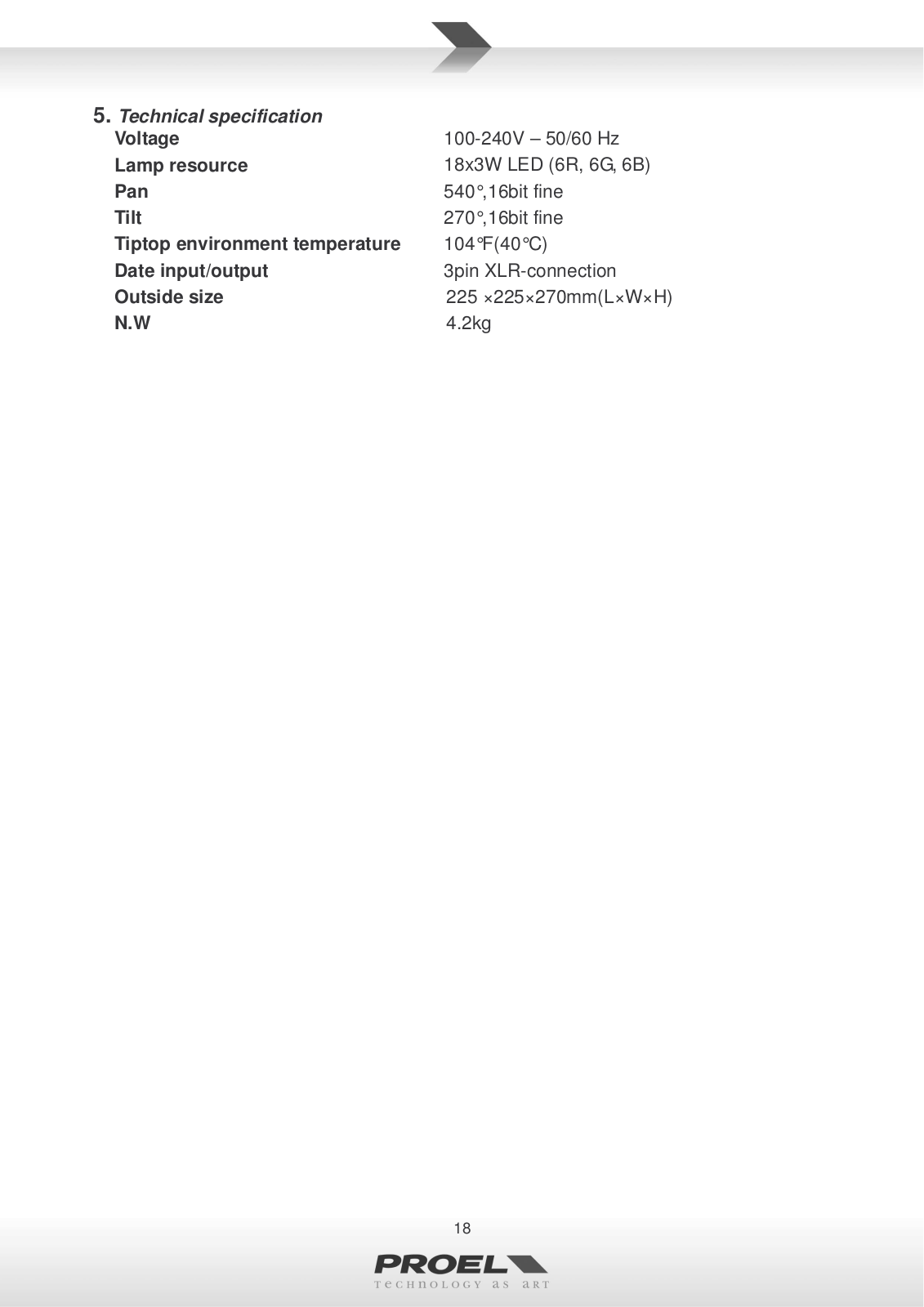

5.	Technical specifications			18

3

1. Introduzione

1.1 Contenuto della confezione

Proiettore	1
Alimentazione	1
Manuale d’uso	1

1.2 Istruzioni per l’apertura dell’imballo

Appena ricevuto il prodotto, rimuovere l’imballo e controllare il contenuto assicurandosi che tutto sia presente all’interno e che sia in buone condizioni.

Informare il venditore o il corriere se alcune parti sono danneggiate o se il cartone presenta segni di manomissione. Non buttare l’imballo in caso si debba rispedire il prodotto, per evitare che a causa di un imballo non idoneo il prodotto possa danneggiarsi durante il trasporto.

1.3 Alimentazione

Per individuare la corretta tensione di alimentazione controllare le indicazioni stampate sul pannello posteriore o far riferimento alle caratteristiche tecniche.

L’apparecchio deve essere collegato direttamente alla rete o attraverso un interruttore ON/OFF; mai attraverso un variatore di tensione (es. dimmer), anche se esso soddisfa le caratteristiche di alimentazione del proiettore.

Verificare inoltre la corretta alimentazione di rete.

Attenzione! Verificare la corretta alimentazione di rete per il proiettore.

Se la tensione di rete non rispetta quella indicate, possono verificarsi danni all’apparecchio.

Il proiettore deve essere collegato ad un appropriato circuito di terra.

1.4 Istruzioni di sicurezza

Leggere attentamente il presente manuale. Esso include informazioni importanti riguardo l’installazione, l’uso e la manutenzione di questo prodotto.

Conservare il presente manuale per future consultazioni. In caso di acquisto dell©apparecchio presso un altro rivenditore assicurarsi di ricevere anche il presente manuale.

Assicurarsi che alimentazione di rete sia corretta secondo le indicazioni riportate sul retro dell©apparecchio.

Questo apparecchio è da considerarsi solo per uso interno.

Per prevenire rischi di scosse elettriche non esporre l©apparecchio a pioggia o umidità. Assicurarsi che non sia presente materiale infiammabile nei pressi del proiettore durante il suo normale funzionamento.

Il proiettore deve essere installato in una posizione in cui è garantita adeguata ventilazione: almeno 50 cm di distanza da ogni superficie. Assicurarsi che i fori di ventilazione non siano bloccati.

Disconnettere sempre l©apparecchio dall©alimentazione di rete prima di qualsiasi intervento di manutenzione o sostituzione fusibile, assicurarsi di sostituire quest©ultimo con uno di identica tipologia.

Dopo aver fissato l©apparecchio con gli appositi ganci assicurarlo con una fune di sicurezza aggiuntiva. Non trasportare mai il proiettore sollevando la testa utilizzare

4

sempre le maniglie di trasporto.

Massima temperatura ambiente (Ta): 40°C(104°F). Non utilizzare mai l©apparecchio con una temperatura superiore a quella indicata.

Nel caso in cui il proiettore presenta problemi di funzionamento, spegnerlo immediatamente.

Non tentare mai di riparare da soli; riparazioni effettuate da personale non qualificato possono danneggiare ulteriormente il proiettore.

Contattare il centro assistenza più vicino. Utilizzare sempre ricambi originali. Non connettere mai l©apparecchio ad un©unità dimmer.

Assicurarsi che il cavo di alimentazione non sia tagliato o danneggiato. Non disconnettere mai dalla rete il proiettore tirando il cavo.

Evitare un©esposizione diretta degli occhi alla luce.

2. Introduzione

2.1 Caratteristiche

Modalità di controllo: 5/12 canali DMX Pan :540°- tilt:270°

Miscelazione colore RGB

Dimmer elettronico variabile (0-100%) Macro colori

Programmi interni per funzionamento Master / Slave Inversione Pan / Tilt

Ventilazione forzata

2.2 Canali DMX

Modalità 12 canali

Canale	Funzione
1	Pan
2	Tilt
3	Pan fine
4	Tilt fine
5	Velocità Pan / Tilt
6	Dimmer / Strobo
7	Rosso
8	Verde
9	Blu
10	Cambio colori
11	Velocità cambio colori
12	Modalità automatica / musicale

5

Modalità 8 canali

Canale	Funzione
1	Pan
2	Tilt
3	Dimmer / Strobo
4	Colori
5	Nessuna funzione

3. Set up

Disconnettere l’alimentazione prima di sostituire il fusibile. Rimpiazzare sempre con un fusibile dalle stesse caratteristiche.

Alimentazione: prima di collegare l’apparecchio assicurarsi che l’alimentazione del luogo sia adeguata a quanto riportato sull’apparecchio.

3.1 Sostituzione fusibile

Con un cacciavite piatto rimuovere il fusibile danneggiato e rimpiazzarlo con uno identico. Inserire il nuovo fusibile e riconnettere l’alimentazione.

3.2 Collegamento di più apparecchi

E’ necessario un collegamento di tipo DMX per utilizzare uno o più proiettori in uno show, attraverso un controller DMX o un semplice collegamento master / slave.

A seconda del numero di canali o del canale DMX assegnato, è possibile calcolare il numero massimo di proiettori collegabili.

La lunghezza massima della catena DMX non deve superare i 500 m. Il numero massimo di proiettori raccomandati in ogni catena è 32.

Per collegare più apparecchi in catena, bisogna avere a disposizione dei cavi DMX, se si preferisce creare da soli tali cavi, utilizzare un adeguato cavo schermato da interferenze elettromagnetiche

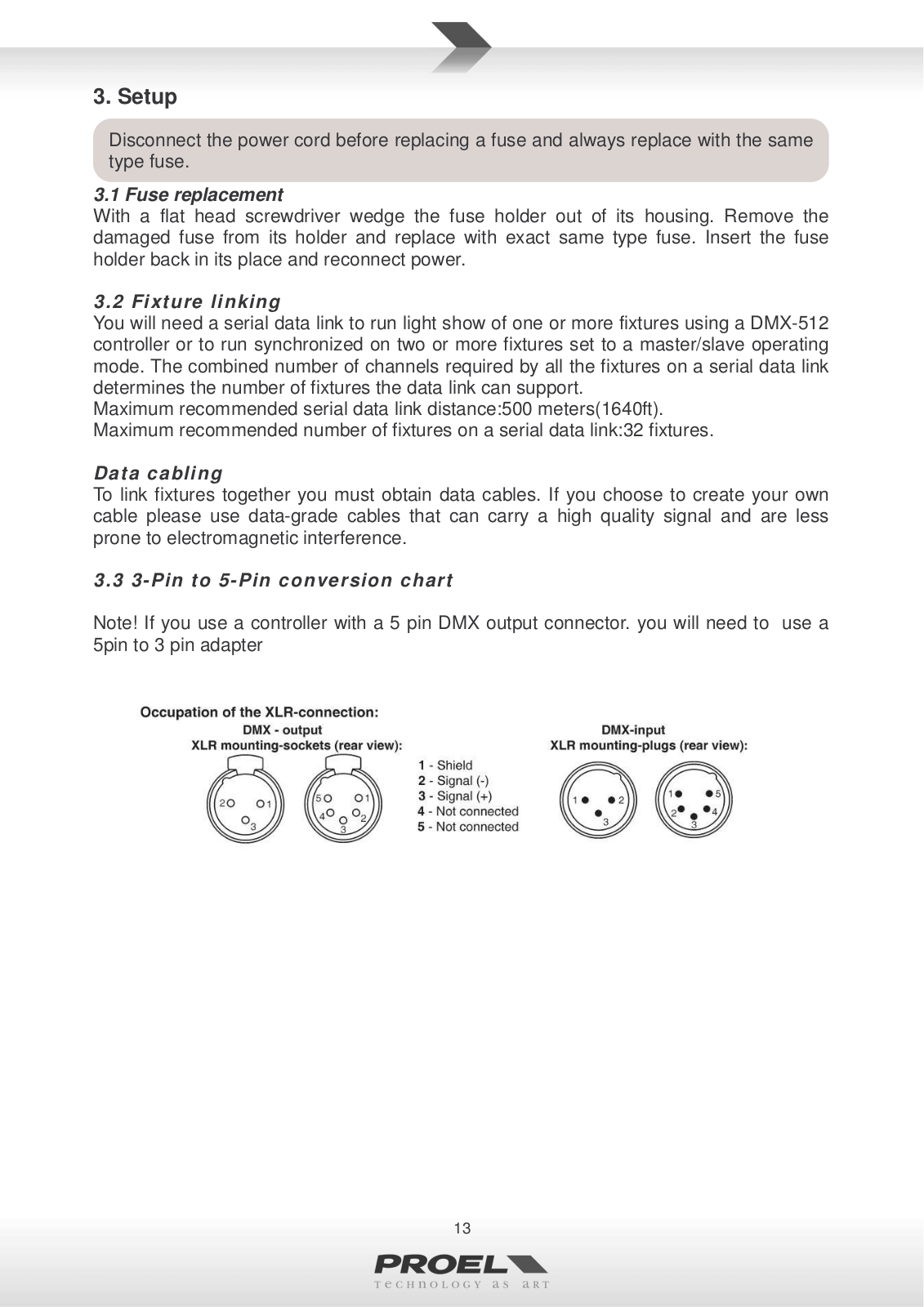

3.3 Conversione tra un connettore 3 poli e 5 poli

Utilizzando un controller DMX con uscita 5 poli è necessario un adattatore da 5 a 3 poli. Nella figura seguente sono indicati i collegamenti

Collegamento DMX

Femmina DMX (vista posteriore)

Maschio DMX (vista posteriore)

1- Terra

2- Segnale (-)

3- Segnale (+)

4- Non connesso

5- Non connesso

6
