Proel PLLEDCC USER’S MANUAL

LED COLOUR CHANGER

PLLEDCC

2

INDICE

NORME DI SICUREZZA...................................................................................................3

ALIMENTAZIONE .............................................................................................................4

MONTAGGIO IN SOSPENSIONE.................................................................................. 4

CONNESSIONE CON UNA LINEA DMX.....................................................................5

MESSA IN FUNZIONE...................................................................................................... 6

MANUTENZIONE..............................................................................................................7

DATI TECNICI.....................................................................................................................8

TABLE OF CONTENTS

MAIN GUIDELINES...........................................................................................................9

AC POWER........................................................................................................................10

OVEREAD MOUNTING .................................................................................................10

DMX 512 CONNECTION ..............................................................................................11

OPERATION......................................................................................................................12

BASIC SERVICE ................................................................................................................14

TECHNICAL DATA..........................................................................................................14

2

Rev.01- 02/09

NORME DI SICUREZZA

- Attenzione! Questo prodotto non è adatto ad un uso domestico.

- Leggere il presente manuale prima di dare corrente all’apparecchiatura e di installarla, seguire le

precauzioni di sicurezza elencate sotto ed osservare tutti gli avvertimenti indicati nel presente
manuale e stampati sull’apparecchiatura. Si prega di contattare un distributore PROEL per ricevere
assistenza per qualsiasi dubbio su come attivare l’apparecchiatura in modo sicuro. Rivolgersi ad un
tecnico qualificato per qualsiasi operazione di manutenzione non descritta nel presente manuale.

- Non modificare l’apparecchiatura e non installare accessori e kit di aggiornamento che non siano

quelli originali PROEL.

- Rivolgersi a personale qualificato per la manutenzione.

- Temperatura ambiente massima Ta = 40°C.

- Adatto per il montaggio su superfici con caratteristiche ignifughe normali.

- Non guardare direttamente in direzione della luce.

- Rischio di fuoco, scosse elettriche e bruciature.

- Adatto per uso esterno.

- Se il cavo di alimentazione esterno di questa apparecchiatura da illuminazione è danneggiato, deve

essere sostituito con un cavo speciale, disponibile esclusivamente presso i rivenditori PROEL.

- Attenzione: scollegare sempre l’apparecchiatura dall’alimentazione principale prima di sostituire i

fusibili o qualsiasi altro componente e quando l’apparecchiatura non è in uso.

- Prima dell’attivazione assicurarsi che le impostazioni di fabbrica relative a tensione e frequenza siano

conformi all’alimentazione locale.

- Collegare sempre l’apparecchiatura a terra elettricamente.

- Usare esclusivamente fonti di alimentazione AC conformi alle normative elettriche locali e con i

codici elettrici e che siano dotate delle protezioni contro sovraccarico e contro difetti nel sistema di
messa a terra.

- Non attivare mai l’apparecchiatura con lenti e/o coperture mancanti o danneggiate.

- Distanza minima da materiali infiammabili 1 m.

- Non tentare mai di cortocircuitare l’interruttore termostatico o i fusibili. Sostituire sempre i fusibili

difettosi con dei nuovi del tipo e della potenza specificati.

- Non porre mai filtri o altri materiali sopra le lenti o sull’asse ottico.

- La parte esterna dell’apparecchiatura può diventare molto calda. Lasciarla raffreddare per almeno 20

minuti prima di prenderla in mano.

- Non guardare fisso in direzione della luce.

3

ALIMENTAZIONE

Prima dell’attivazione assicurarsi che le impostazioni di fabbrica relative a tensione e frequenza siano
conformi alla rete locale. Collegare sempre l’apparecchiatura a terra elettricamente.
Usare esclusivamente fonti di alimentazione AC conformi alle normative locali ed alle convenzioni
elettriche e che siano dotate delle protezioni contro sovraccarico e contro difetti nel sistema di messa a
terra.

Se è necessario sostituire la spina di alimentazione, connettere il cavo rispettando la seguente
colorazione.

GIALLO/VERDE: Terra
BLU: Neutro
MARRONE: Fase

Connettere il cavo di alimentazione di rete all’apparecchiatura attraverso la spina d’ingresso tripolare
IEC localizzata nella parte posteriore dell’apparecchiatura.

- PLLEDCC è progettato per essere montato sospeso con un gancio (non incluso) o in appoggio.

- Attenzione! Bloccare l’accesso al di sotto dell’area di lavoro prima di procedere.

- Usare sempre un mezzo sicuro di aggancio secondario (fune di sicurezza).

- Verificare che la struttura possa sostenere almeno dieci volte il peso di tutte le apparecchiature

installate, inclusi ganci, cavi, equipaggiamenti ausiliari, etc.

- Se si appende l’apparecchiatura usando un gancio, verificare che il gancio non sia danneggiato e che

sia progettato per sopportare almeno dieci volte il peso dell’apparecchiatura. Fissare saldamente il
gancio della staffa di montaggio al foro sulla staffa stessa, usando viti e bulloni M12 di grado 8,8
(come minimo), oppure il sistema raccomandato dal produttore del gancio.

- Se si sta installando l’apparecchiatura in posizione permanente, verificare che il sistema di fissaggio

(non incluso) e la superficie di montaggio possano sostenere almeno dieci volte il peso
dell’apparecchiatura.

- Operando da una piattaforma stabile serrare fermamente le viti dell’apparecchiatura alla struttura di

sostegno.

- Installare, un cavo di sicurezza che possa sostenerne almeno dieci volte il peso.

- Allentare i dispositivi di chiusura, inclinare l’apparecchiatura dell’angolo desiderato, poi stringere di

nuovo.

- Verificare che l’apparecchiatura si trovi ad almeno 1 metro da ogni superficie infiammabile.

MONTAGGIO IN SOSPENSIONE

4

CONNESSIONE CON UNA LINEA DMX

Proiettore 3
Indirizzo 13

I cavi DMX non devono venire a contatto con altri cavi, in tal caso infatti gli apparecchi potrebbero non
funzionare correttamente o non funzionare affatto.

Usare solo cavi DMX con spina e presa tipo XLR 3 poli, per la connessione alla centralina DMX o per il
collegamento tra apparecchi.

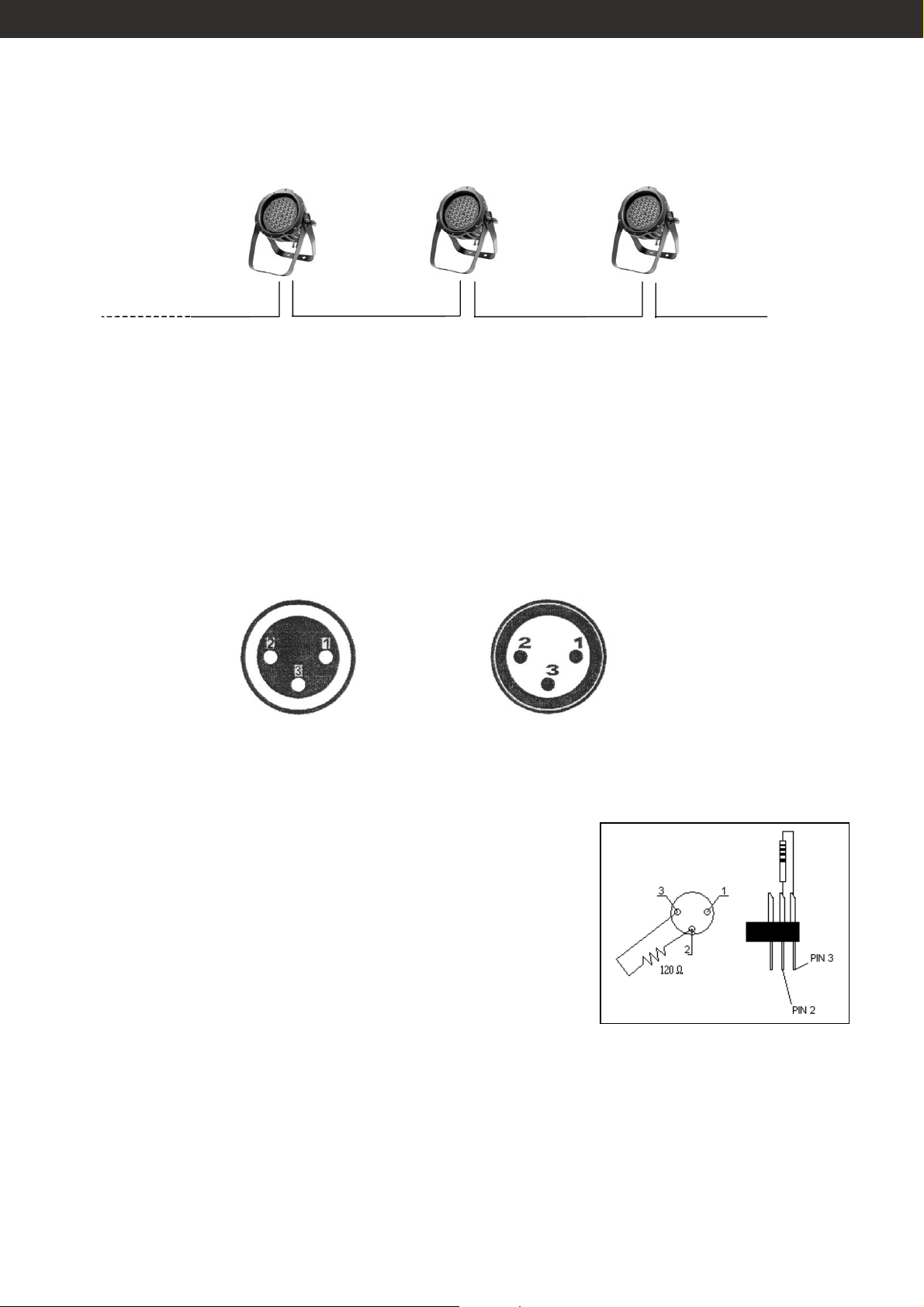

Schema di connessione dei cavi DMX:

DMX-output

presa XLR

Proiettore 2

Indirizzo 7

Proiettore 1

Indirizzo 1

DMX-512 Controller

DMX-input
spina XLR

1: terra
2: segnale (-)
3: segnale (+)

1: terra
2: segnale (-)
3: segnale (+)

Utilizzando centraline DMX con questo schema per i connettori, è possibile connettere l’uscita DMX
della centralina all’ingresso DMX del primo proiettore della catena DMX. Se si desidera connettere una
centralina DMX con un altro tipo di uscita XLR (es. 5 poli), è necessario disporre di un adattatore.

ATTENZIONE:
Per installazioni dove il cavo di segnale deve percorrere
lunghe distanze o dove vi sono disturbi elettrici, per esempio
in discoteca, è consigliato l’uso di una terminazione DMX. Il
terminatore DMX è semplicemente un connettore XLR con

collegato ad esso una resistenza da 120Ω (Ohm) tra i piedini
2 e 3. La resistenza viene innestata nella presa DIGITAL THRU
dell’ultimo proiettore della catena. La connessione è
illustrata a destra.

5

MESSA IN FUNZIONE

Dopo aver connesso il proiettore alla rete di alimentazione, esso può essere acceso.

Ogni proiettore occupa 6 canali DMX. Per fare in modo che il segnale di controllo sia correttamente
ricevuto da ogni proiettore, è necessario che ognuno di essi sia indirizzato. Questo può essere fatto per
ogni singolo proiettore cambiando le impostazioni del display, come indicato di seguito.

Assicurarsi che non ci sia nessuna sovrapposizione tra canali per ottenere un controllo corretto ed
indipendente per ogni apparecchio della catena. Se due, tre o più proiettori hanno lo stesso indirizzo
DMX, questi lavoreranno all’unisono.

Dopo aver indirizzato tutti i proiettori, essi potranno essere controllati attraverso la centralina DMX.

NOTE:
Immediatamente dopo l’accensione il proiettore rileva se il segnale DMX-512 è ricevuto o meno. Se non
viene ricevuto alcun segnale, tale situazione potrebbe essere provocata dal fatto che:

- il cavo DMX proveniente dalla centralina non è connesso al proiettore

- la centralina è spenta o difettosa

- il cavo o il connettore DMX sono difettosi

- il segnale del cavo risulta invertito sul connettore d’ingresso.

PULSANTI E INDICAZIONI DEL DISPLAY

A001: indirizzo, premere il pulsante MENU e selezionare le funzioni
Addr: per indirizzare il proiettore
Mast: per selezionare la modalità Master o Slave di ogni singolo proiettore
Sped: per impostare la velocità dei programmi interni
Edit: per modificare i programmi interni
Id: nessuna funzione
Auto: per impostare la modalità automatica

Addr:
premere il pulsante MENU per selezionare Addr, premere SET per confermare, premere UP / DOWN per
selezionare l’indirizzo DMX, premere SET per confermare l’indirizzo impostato, premere MENU per
uscire.

Auto:
Premere il pulsante MENU per selezionare Auto, premere SET per confermare, premere Up / DOWN per
selezionare At.00, At.01 … At.08, premere SET per salvare, premere MNU per uscire. Il programma At.08
è editabile (vedere di seguito).

Edit:
Premere il pulsante MENU per selezionare Edit, premere SET per confermare, premere UP / DOWN per
selezionare Sc.00, Sc.01 … Sc.29, premere SET per salvare, premere MENU per uscire.
In ogni scena è possibile impostare i seguenti valori:
r.000, r.001 … r.255 (rosso)
g.000, g.001 … g.255 (verde)
b.000, b.001 … b.255 (blu)
f.000, f.001 … f.255 (flash)
u.000, u.001 … u.255 (demo)
d.000, d.001 … d.255 (dimmer)

6

Sped:
Premere il pulsante MENU per selezionare Sped, premere SET per confermare, premere UP / DOWN per
selezionare s.000, s.001 … s.255, premere SET per salvare, premere MENU per uscire (questa funzione è
utilizzabile solo all’interno del programma At.08).

Id:
Nessuna funzione.

Mast:
Premere il pulsante MENU per selezionare Mast, premere SET per confermare, premere UP / DOWN per

selezionare Off o On

Selezionando On il proiettore sarà Master e lavorerà in modalità Demo
Selezionando Off il proiettore sarà Slave e potrà ricevere il segnale DMX.

CANALI DMX

Canale 1: Rosso
Canale 2: Verde
Canale 3: Blu
Canale 4: Strobo
Canale 5: Demo
Canale 6: Dimmer

Per mantenere elevata la qualità delle prestazioni di PLLEDCC, è fondamentale una pulizia regolare degli
elementi dell’asse ottico.
Importante! Polvere eccessiva, depositi di fumo ed altre scorie riducono le prestazioni e causano
surriscaldamento. Questo tipo di danni non è coperto da garanzia.

Pulizia dei componenti ottici:
Pulire i componenti ottici regolarmente. La presenza di macchie o polvere sulle superfici ottiche può
ridurre la resa luminosa e la qualità degli effetti.
Prestare molta attenzione durante la pulizia dei componenti ottici ed assicurarsi di lavorare in un
ambiente pulito e ben illuminato. Non usare solventi che potrebbero danneggiare la plastica o le
superfici verniciate.

- Staccare l’apparecchiatura dalla corrente e lasciarla raffreddare.

- Rimuovere il coperchio superiore.

- Aspirare o soffiare via delicatamente con aria compressa polvere ed altre particelle depositatesi.

- Rimuovere le particelle rimaste attaccate con un tessuto privo di filamenti o con un panno di cotone

inumidito con pulitore per vetri o acqua distillata. Non sfregare le superfici: tirare via le particelle con
una pressione leggera e ripetuta.

MANUTENZIONE

7

- Rimuovere fumo ed altri residui con un panno di cotone o con un tessuto privo di filamenti

inumidito con alcol isopropile. Si può utilizzare anche un comune pulitore per vetri, ma i residui
devono essere eliminati con acqua distillata. Pulire con un movimento lento e circolare, andando dal
centro verso l’esterno. Asciugare con un panno pulito, soffice e privo di filamenti, oppure con aria
compressa.

- Chiudere il coperchio dell’apparecchiatura e stringere le viti di chiusura, facendo attenzione a non

intrappolare nessun filo pendente.

DATI TECNICI

PLLEDCC
Alimentazione: 120/230V - 50/60Hz
Consumo: 50W
Led: 36x1W (12R – 12G – 12B)
Dimensioni: LxPxH mm.350x285x275
Peso: kg. 4

8

MAIN GUIDELINES

- Warning! This product is not for household use.

- Read this manual before powering or installing the fixture, follow the safety precautions listed below

and observe all warnings in this manual and printed on the fixture. If you have questions about how
to operate the fixture safely, please contact a PROEL distributor for assistance. Refer any service
operation not described in this manual to a qualified technician.

- Do not modify the fixture or install other than genuine PROEL accessories and upgrade kits.

- Refer servicing to qualified personnel.

- Maximum ambient temperature Ta = 40°C.

- Suitable for mounting on normally flammable surfaces.

- Do not look directly into the light.

- Risk of fire, electrical shock and burns.

- For outoors use.

- If the external power cord of this luminaire is damaged, it shall be replaced by a special cord

exclusively available from your PROEL dealer.

- Warning always disconnect from mains power before replacing fuses, or any part, and when not in

use.

- Before operation ensure that factory setting of voltage and frequency match local power supply.

- Always ground (earth) the fixture electrically.

- Use only a source of AC power that complies with local building and electrical codes and has both

overload and ground-fault protection.

- Never operate the fixture with missing or damaged lenses and/or covers.

- Warning Hot lamp. The exterior of the fixture can become hot. Allow to cool for at least 20 minutes

before handling or opening.

- Minimum distance to flammable material = 1 m.

- Never attempt to bypass the thermostatic switch or fuses. Always replace defective fuses with ones

of the specified type and rating.

- Never place filters or other materials over the lens or in the optical path.

- The exterior of the fixture can become hot. Allow the fixture to cool for at least 20 minutes before

handling.

- Do not operate the fixture if the ambient temperature (Ta) exceeds 40° C.

- Do not stare directly into the light.

9

AC POWER

Before operation ensure that factory setting of voltage and frequency match local power supply.
Always ground (earth) the fixture electrically.
Use only a source of AC power that complies with local building and electrical codes and has both
overload and ground-fault protection.

If it is necessary to substitute power supply plug, connect it in accordance with the following code:

GREEN/YELLOW: Ground
BLUE: Neutral
BROWN: Live

WARNING: the luminaire must be earthed

Connect the mains power cable to the fixture at the 3-prong IEC male input socket at the rear of the
fixture.

OVERHEAD MOUNTING

- PLLEDCC is designed to be hung overhead with a clamp (not included) or on the floor.

- Warning! Block access below the work area before proceeding.

- Always use a secure means of secondary attachment (safety rope).

- Verify that the structure can support at least 10 times the weight of all installed fixtures, clamps,

cables, auxiliary equipment, and other items.

- If hanging the fixture with a rigging clamp, verify that the clamp is undamaged and is designed for

the fixture’s weight. Bolt the clamp securely to the mounting bracket on the fixture with a grade 8.8
(minimum) M12 bolt and lock nut, or as recommended by the clamp manufacturer, through the
clamp hole in the mounting bracket.

- If permanently installing the fixture, verify that the hardware (not included) and mounting surface

can bear at least 10 times the fixture’s weight.

- Working from a stable platform, clamp or fasten the fixture to the structure.

- Install a safety cable that can hold at least 10 times the weight of the fixture through the safety cable

attachment point on the fixture.

- Loosen the swivel locks, tilt the fixture to the desired angle, and retighten.

- Verify that the fixture is at least 1 meter from any flammable surfaces.

10

DMX-512 CONNECTION

Projector 3

Address 13

The wires must not come into contact with each other, otherwise the fixtures will not work at all, or not
will work properly.

Only use only a DMX cable and 3-pin XLR-plugs and connectors in order to connect the controller with
the fixture or one fixture with another.

Occupation of XLR-connection:

DMX-output

XLR mounting-socket

Projector 2

Address 7

Projector 1

Address 1

DMX-512 Controller

DMX-input

XLR mounting socket

1: ground
2: signal (-)
3: signal (+)

1: ground
2: signal (-)
3: signal (+)

If you are using controllers with this occupation, you can connect the DMX-output of the controller
directly with the DMX-input of the first fixture in the DMX-chain. If you wish to connect DMX-controllers
with other XLR-outputs, you need to use adapter-cables.

CAUTION:
For all installation, having long signal cables or in the presence of
electrical noise, for example a discotheque, it is recommended
practice to use a DMX terminator: this assist in preventing
corruption of the digital control signal by external noise. The DMX

terminator is simply an XLR connector with a 120Ω (Ohm) resistor
connected across pins 2 and 3, which is then plugged into the
DIGITAL THRU socket on the last projector in the chain. The
connections are illustrated on the right.

11

OPERATION

After you connected the effect to the mains, the fixture starts running.

Each projector occupies 6 channels. To ensure that the control signals are properly directed to each
projector, the projector requires addressing. This is to be done for every single projector by changing
the display settings (see as following).

Please make sure that you don’t have any overlapping channels in order to control each projector
correctly and independently from any other fixture on the DMX data link. If two, three or more projector
is addressed similarly, they will work similarly.

After having addressed all projectors, you may now start operating these via your lighting controller.

NOTE:
After switching on, the projector will automatically detect whether DMX 512 data is received or not. If
there is no data received at the DMX-input, this situation can occur if:

- the 3 PIN XLR plug is not connected with the input of the projector

- the controller is switched off or defective

- the cable or connector is defective

- the signal wires are swap in the input connector

DISPLAY AND FUNCTION BUTTONS

A001: address display, press MENU button and select the functions
Addr: address
Mast: setting master and slave machine
Sped: demo speed
Edit: edit demo program
Id: no function at present
Auto: demo

Addr:
press MENU button to select Addr, press SET button to confirm, press UP / DOWN button to select DMX
512 address setting, press SET button to save then press MENU button to quit the menu.

Auto:
press MENU button to select Auto, press SET button to confirm, press UP / DOWN button to select At.00,
At.01 … At.08, press SET button to save then press MENU button to quit the menu. At.08 is demo
editable (see as following).

Edit:
press MENU button to select Edit, press SET button to confirm, press UP / DOWN button to select Sc.00,
Sc.01 … Sc.29, press SET button to save then press MENU button to quit the menu.
In each shcne it is possible to set following values:
r.000, r.001 … r.255 (red)
g.000, g.001 … g.255 (green)
b.000, b.001 … b.255 (blue)
f.000, f.001 … f.255 (flash)
u.000, u.001 … u.255 (demo)
d.000, d.001 … d.255 (dimmer)

12

Sped:
press MENU button to select Sped, press SET button to confirm, press UP / DOWN button to select s.000,
s.001 … s.255, press SET button to save then press MENU button to quit the menu (this function is only
valuable for At.08 under Auto function).

Id:
no function at present.

Mast:
press MENU button to select Mast, press SET button to confirm, press UP / DOWN button to select Off or

On

If select On, the machine will be Master and work at Demo function
If select Off, the machine will be Slave and can receive DMX 512 signal.

DMX CONTROL CHANNELS

Channel 1: Red
Channel 2: Green
Channel 3: Blue
Channel 4: Strobe
Channel 5: Demo
Channel 6: Dimmer

13

BASIC SERVICE

Regular cleaning of the elements in the optical path, is vital to maintaining the operational quality of the
PLLEDCC.
Important! Excessive dust, smoke fluid, and particulate build-up degrades performance and causes
overheating and damage to the fixture that is not covered by the warranty.

Cleaning optical components:
Clean the optical components regularly. The presence of smudges or dust on optical surfaces can
reduce the strength of the light output and the quality of the effects.
Use care when cleaning optical components and work in a clean, well lit area. The coated surfaces are
fragile and easily scratched. Do not use solvents that can damage plastic or painted surfaces.

- Disconnect the fixture from power and allow it to.

- Remove upper cover.

- Vacuum or gently blow away dust and loose particles with compressed air.

- Remove stuck particles with an unscented tissue or cotton swab moistened with glass cleaner or

distilled water. Do not rub the surface: lift the particles off with a soft repeated press.

- Remove smoke, and other, residues with cotton swabs or unscented tissues moistened with

isopropyl alcohol. A commercial glass cleaner may be used, but residues must be removed with
distilled water. Clean with a slow circular motion from center to edge. Dry with a clean, soft and lint­free cloth or compressed air.

- Close the fixture cover and tighten the thumb screw, taking care not to trap any loose wires.

TECHNICAL DATA

PLLEDCC
Power supply: 120/230V - 50/60Hz
Consumption: 50W
Led: 36x1W (12R – 12G – 12B)
Dimensions: LxWxH mm.350x285x275
Weight: kg. 4

14

15

16 16
