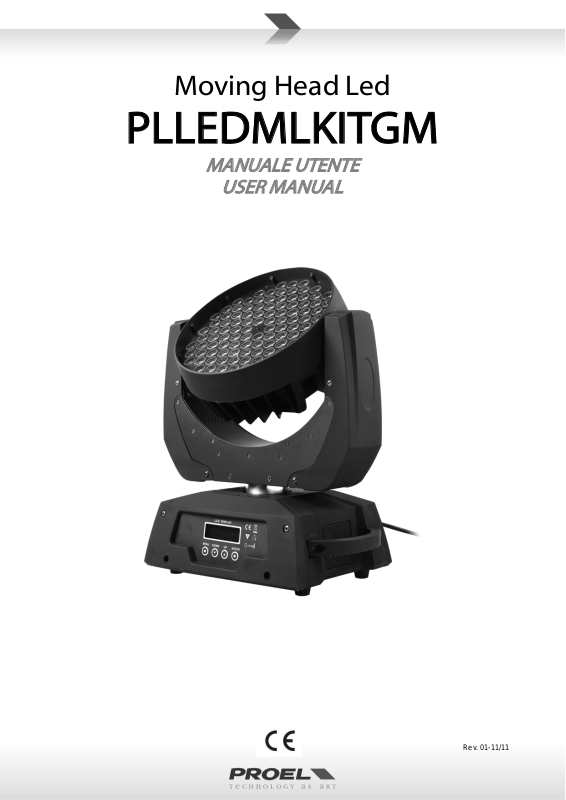

Proel PLLEDMLKITGM USER’S MANUAL

Moving Head Led

PLLEDMLKITGM

MANUALE UTENTE

USER MANUAL

1

Rev. 01-11/11

Indice

1. Introduzione 4

1.1 Contenuto della confezione 4

1.2 Istruzioni per l’apertura dell’imballo 4

1.3 Alimentazione 4

1.4 Istruzioni di sicurezza 4

2. Introduction 5

2.1 Caratteristiche 5

2.2 Canali DMX 5

3. Setup 6

3.1 Sostituzione fusibile 6

3.2 Collegamento di più apparecchi 6

3.3 Conversione tra un connettore 3 poli e 5 poli 6

3.4 Creazione di una catena DMX 6

3.5 Collegamento Master Slave 7

3.6 Installazione 7

4. Istruzioni operative 7

4.1 Pannello di controllo 7

4.2 Menu 7

4.3 Modalità DMX 7

4.4 Canali DMX 8

5. Caratteristiche tecniche 9

2

Table of contents

1. Preface 10

1.1 Packing list 10

1.2 Unpacking instructions 10

1.3 AC Power 10

1.4 Safety instructions 10

2. Introduction 11

2.1 Features 11

2.2 DMX channel 11

3. Setup 11

3.1 Fuse replacement 11

3.2 Fixture linking 12

3.3 3-Pin to 5-Pin conversion chart 12

3.4 Setting up a DMX serial data link 12

3.5 Master/Slave fixture linking 13

3.6 orientation 13

4. Operating instructions 13

4.1 Navigating the control panel 13

4.2 Menu map 13

4.3 DMX mode 14

4.4 DMX channels values 14

5. Technical specifications 15

3

1. Introduzione

1.1 Contenuto della confezione

Proiettore 1

Alimentazione 1

Manuale d’uso 1

1.2 Istruzioni per l’apertura dell’imballo

Appena ricevuto il prodotto, rimuovere l’imballo e controllare il contenuto assicurandosi
che tutto sia presente all’interno e che sia in buone condizioni.
Informare il venditore o il corriere se alcune parti sono danneggiate o se il cartone
presenta segni di manomissione. Non buttare l’imballo in caso si debba rispedire il
prodotto, per evitare che a causa di un imballo non idoneo il prodotto possa
danneggiarsi durante il trasporto.

1.3 Alimentazione

Per individuare la corretta tensione di alimentazione controllare le indicazioni stampate
sul pannello posteriore o far riferimento alle caratteristiche tecniche.
L’apparecchio deve essere collegato direttamente alla rete o attraverso un interruttore
ON/OFF; mai attraverso un variatore di tensione (es. dimmer), anche se esso soddisfa
le caratteristiche di alimentazione del proiettore.
Verificare inoltre la corretta alimentazione di rete.

Attenzione! Verificare la corretta alimentazione di rete per il proiettore.
Se la tensione di rete non rispetta quella indicate, possono verificarsi danni
all’apparecchio.
Il proiettore deve essere collegato ad un appropriato circuito di terra.

1.4 Istruzioni di sicurezza

Leggere attentamente il presente manuale. Esso include informazioni importanti
riguardo l’installazione, l’uso e la manutenzione di questo prodotto.

Conservare il presente manuale per future consultazioni. In caso di acquisto
dell'apparecchio presso un altro rivenditore assicurarsi di ricevere anche il presente
manuale.
Assicurarsi che alimentazione di rete sia corretta secondo le indicazioni riportate sul
retro dell'apparecchio.
Questo apparecchio è da considerarsi solo per uso interno.
Per prevenire rischi di scosse elettriche non esporre l'apparecchio a pioggia o umidità.
Assicurarsi che non sia presente materiale infiammabile nei pressi del proiettore
durante il suo normale funzionamento.
Il proiettore deve essere installato in una posizione in cui è garantita adeguata
ventilazione: almeno 50 cm di distanza da ogni superficie. Assicurarsi che i fori di
ventilazione non siano bloccati.
Disconnettere sempre l'apparecchio dall'alimentazione di rete prima di qualsiasi
intervento di manutenzione o sostituzione fusibile, assicurarsi di sostituire quest'ultimo
con uno di identica tipologia.
Dopo aver fissato l'apparecchio con gli appositi ganci assicurarlo con una fune di
sicurezza aggiuntiva. Non trasportare mai il proiettore sollevando la testa utilizzare

4

sempre le maniglie di trasporto.
Massima temperatura ambiente (Ta): 40°C(104°F). Non utilizzare mai l'apparecchio con
una temperatura superiore a quella indicata.
Nel caso in cui il proiettore presenta problemi di funzionamento, spegnerlo
immediatamente.
Non tentare mai di riparare da soli; riparazioni effettuate da personale non qualificato
possono danneggiare ulteriormente il proiettore.
Contattare il centro assistenza più vicino. Utilizzare sempre ricambi originali.
Non connettere mai l'apparecchio ad un'unità dimmer.
Assicurarsi che il cavo di alimentazione non sia tagliato o danneggiato.
Non disconnettere mai dalla rete il proiettore tirando il cavo.
Evitare un'esposizione diretta degli occhi alla luce.

2. Introduzione

2.1 Caratteristiche
15 canali DMX-512.

Pan :630°/tilt:270°.
Strobo elettronico variabile
Dimmer elettronico variabile (0-100%).
LCD display
Reset alle impostazioni di fabbrica.
Pan/tilt invertibili.
Ventilazione forzata.

2.2 Canali DMX
Canale Funzione

1 Dimmer
2 Rosso
3 Verde
4 Blu
5 Bianco
6 Strobo
7 Cambio colori
8 Macro colori

9 Macro colori automatico
10 Pan
11 Tilt
12 Pan Fine
13 Tilt Fine
14 Veloc ità Pan / Tilt
15 Reset

5
